Обзор M.2 NVMe накопителя Fanxiang S660 (PCIe 4) с радиатором: готовый вариант для вашей Sony PS5 Pro

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Продолжаю знакомить с ассортиментом Fanxiang и сегодня на тесте шустрый накопитель S660 под PCIe Gen4, обеспечивающий скорость до 5000 МБ/с. Его можно рассмотреть в качестве апгрейда пятой соньки или вашего ПК. Также данный накопитель поставляется c массивным радиатором и предлагается с 3-мя вариантами объема памяти: 500, 1000 и 2000 ГБ. Ко мне в руки попал вариант на 1ТБ, построенный на контроллере MAP1602 и 128-слойной TLC-памятью YMTC.

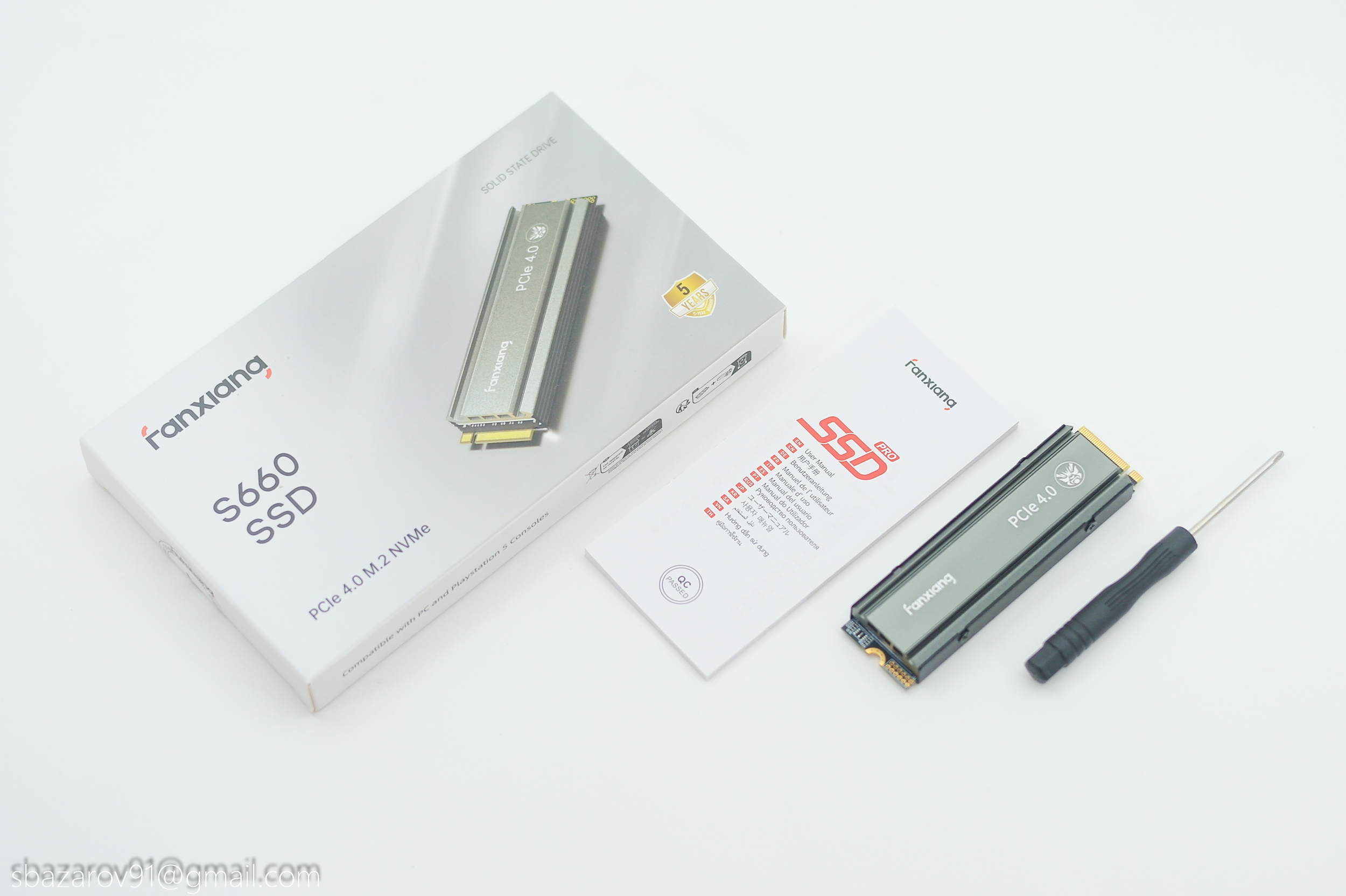

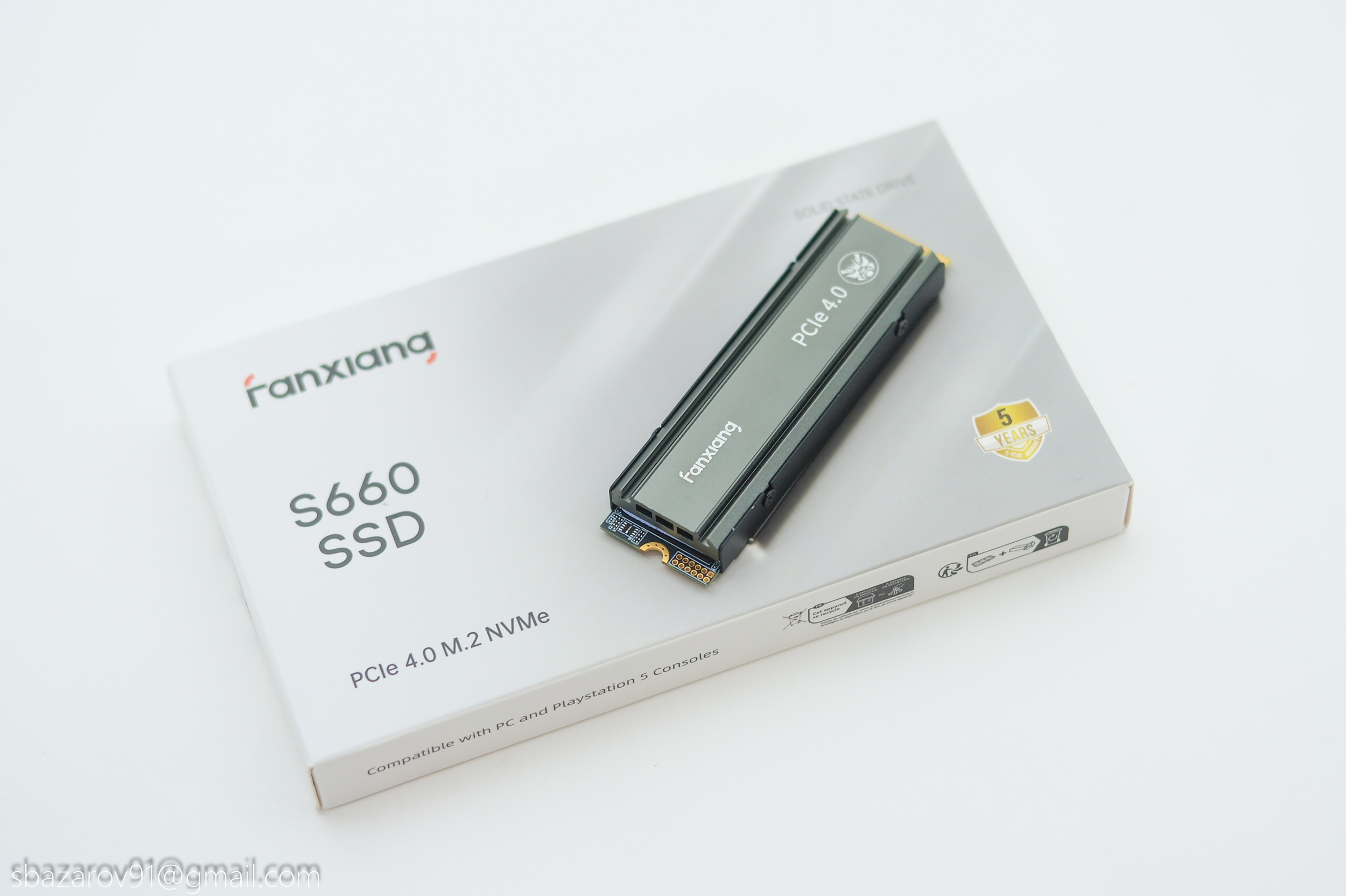

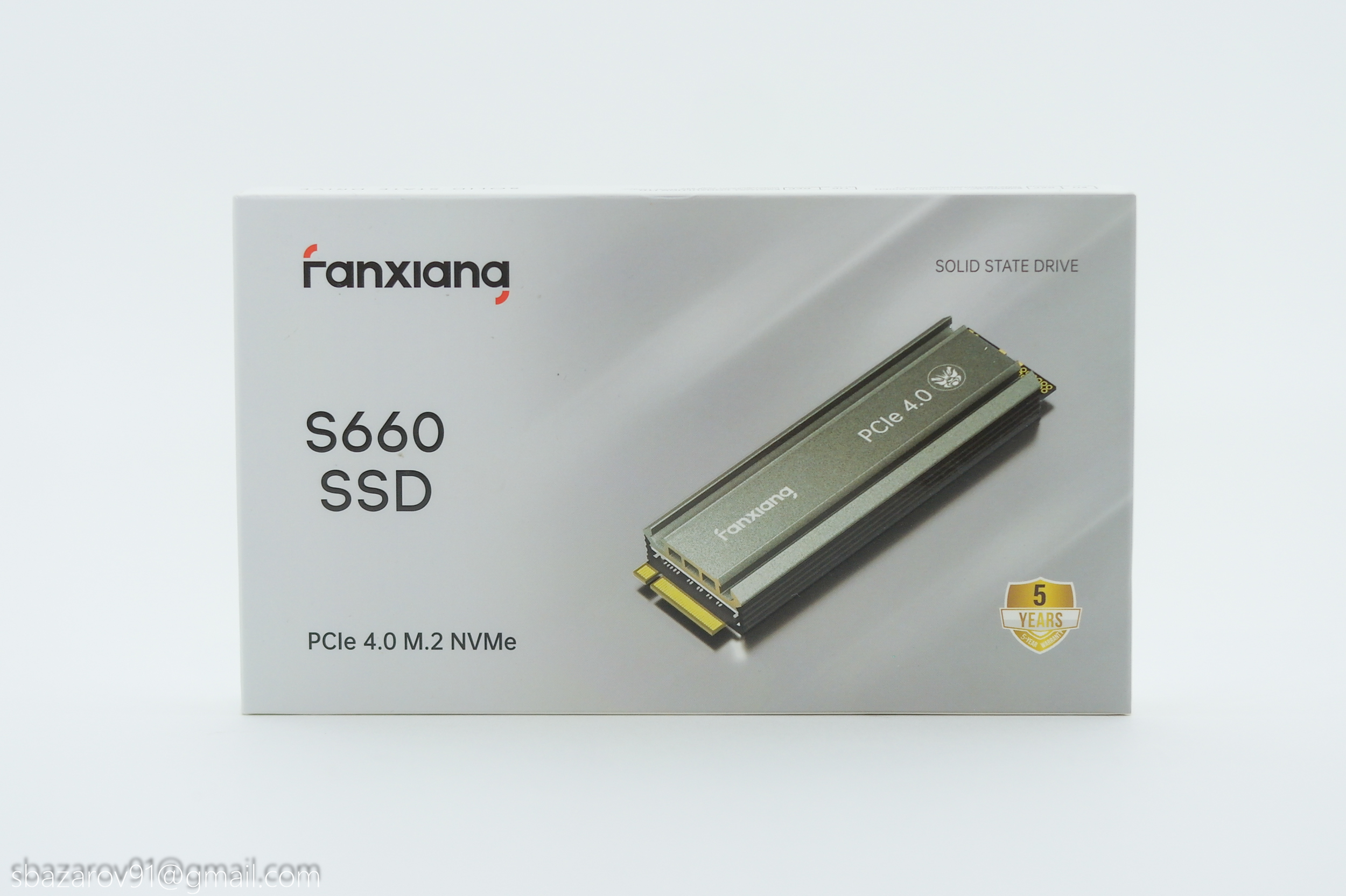

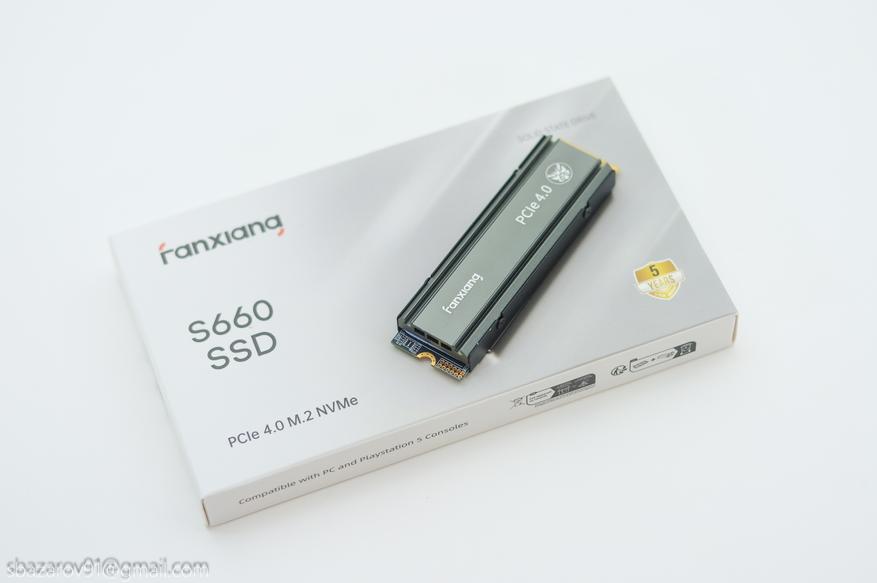

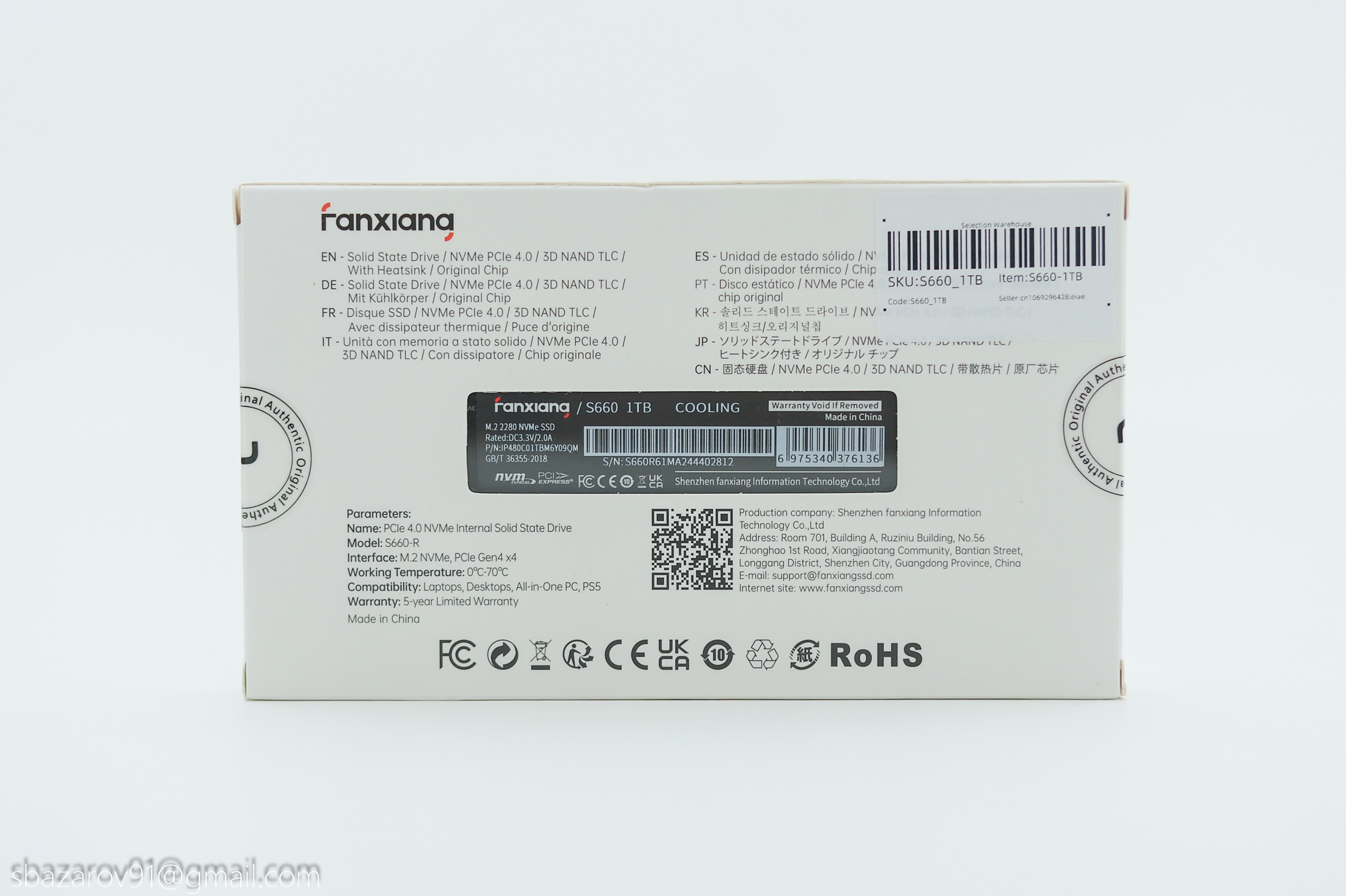

Коммерческая упаковка в серых тонах. На лицевой части внешний вид накопителя с комплектным радиатором, на обороте окошко для сверки серийного номера и модели накопителя.

В отличие от старшего брата Fanxiang S770, этот вариант поставляется с уже установленным радиатором и термопрокладками. Старшая версия предлагала собрать этот пазл самостоятельно. Конечно всегда можно снять лишнюю «мишуру» и воспользоваться штатным радиатором на материнской плате, если он есть. В противном случае S660 — готовое устройство к установке без дополнительных трат.

Технические характеристики:

Параметр Описание
Модель Fanxiang S660
Интерфейс M.2 2280 NVMe PCIe4.0x4
Контроллер Maxio MAP1602A-F3C
Тип памяти 3D TLC NAND Flash
Максимальная скорость чтения 5000 МБ/с

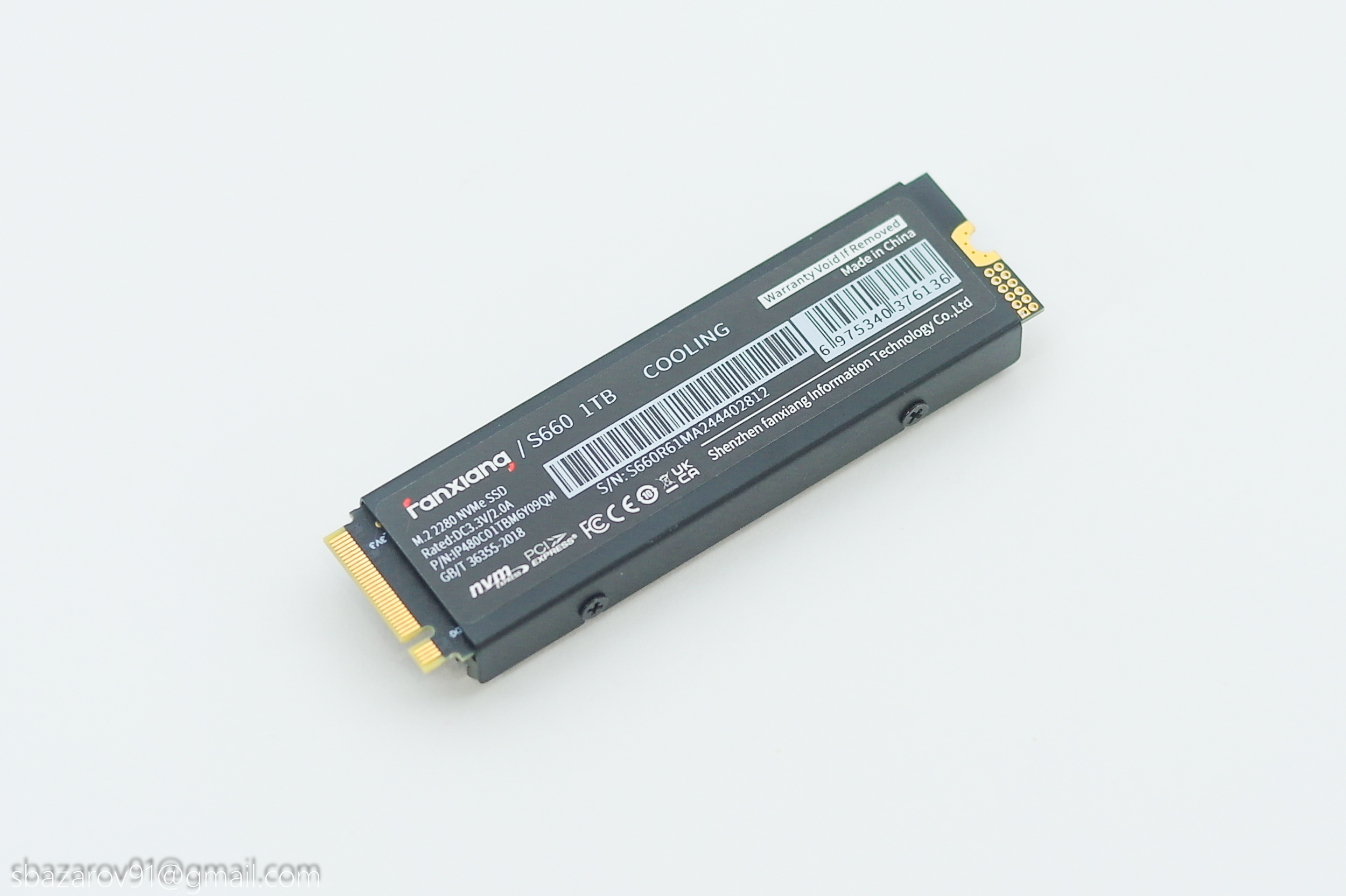

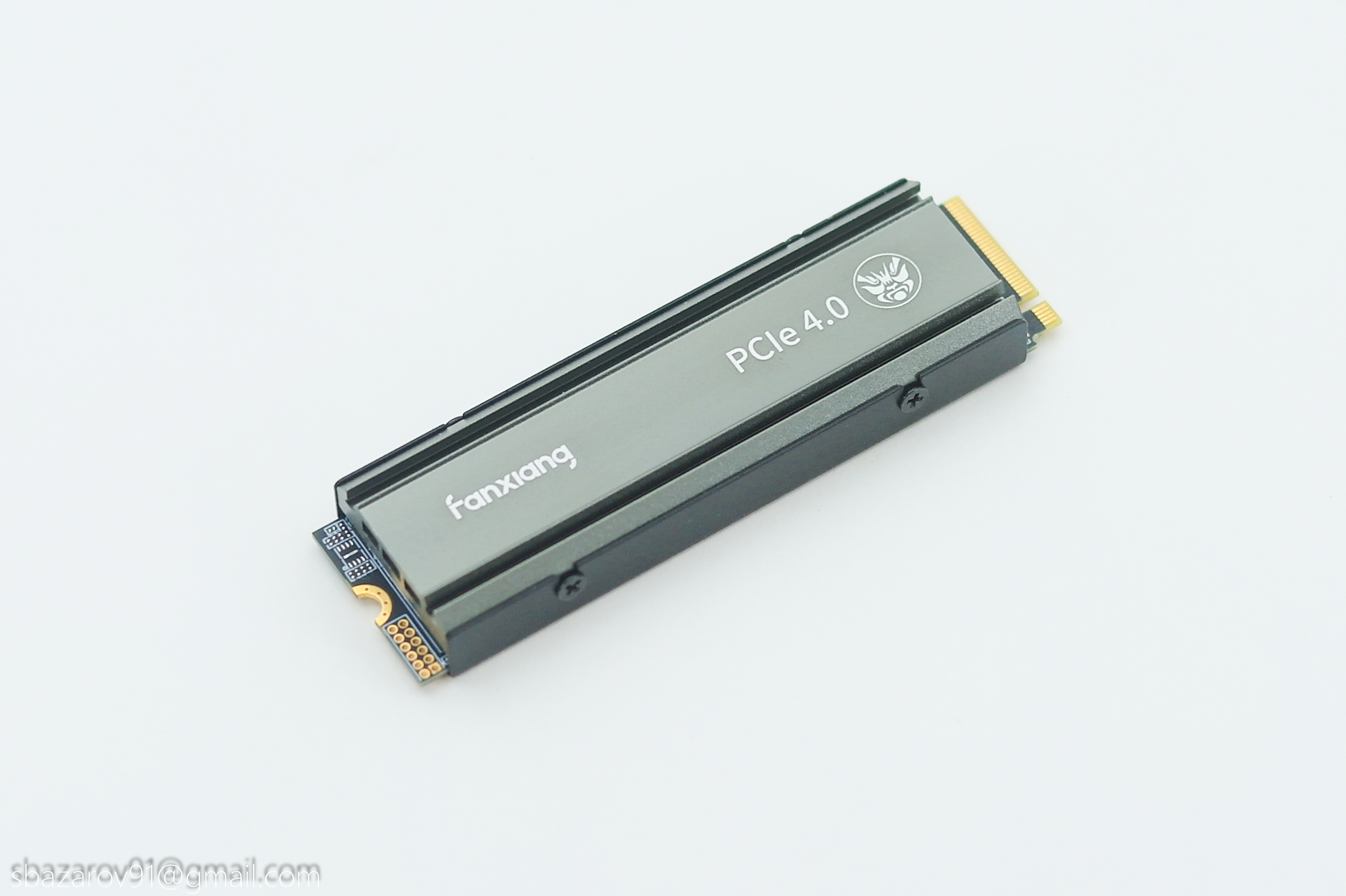

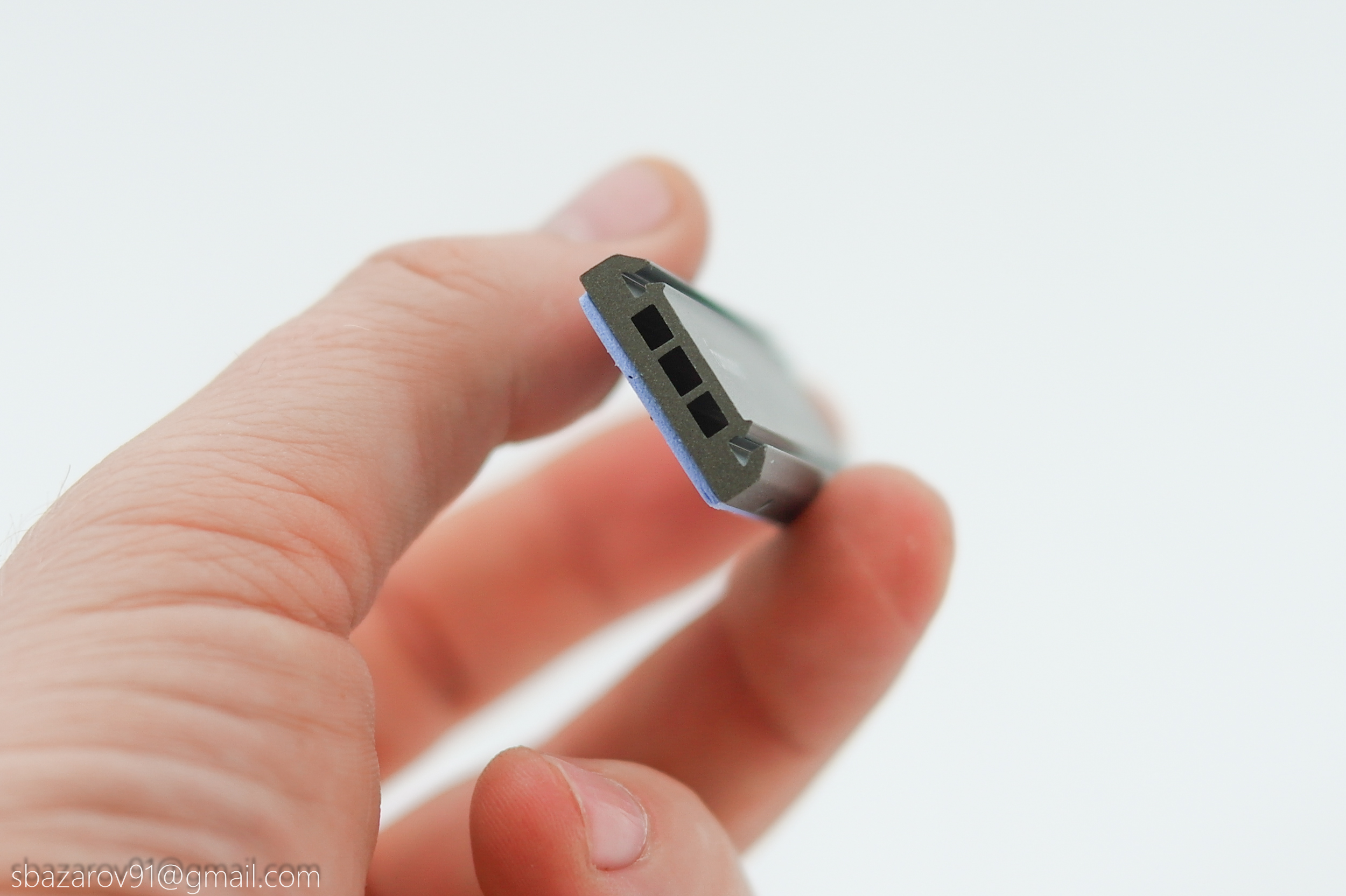

Как было сказано ранее, из коробки Fanxiang S660 поставляется с установленным радиатором. Это массивная алюминиевая пластина, которая крепится к основанию через 4 винта по бокам. Радиатор имеет сложную структуру для более качественного охлаждения. Радиатор фирменный с обозначением производителя и его логотипа, а также шины для передачи данных (PCIe 4.0). Наклейка с серийным номером приклеена прямо к ответной части радиатора, а не на самом накопителе. Традиционно, S/N с наклейки не сходится с S/N самого накопителя, пасхалка от производителя.

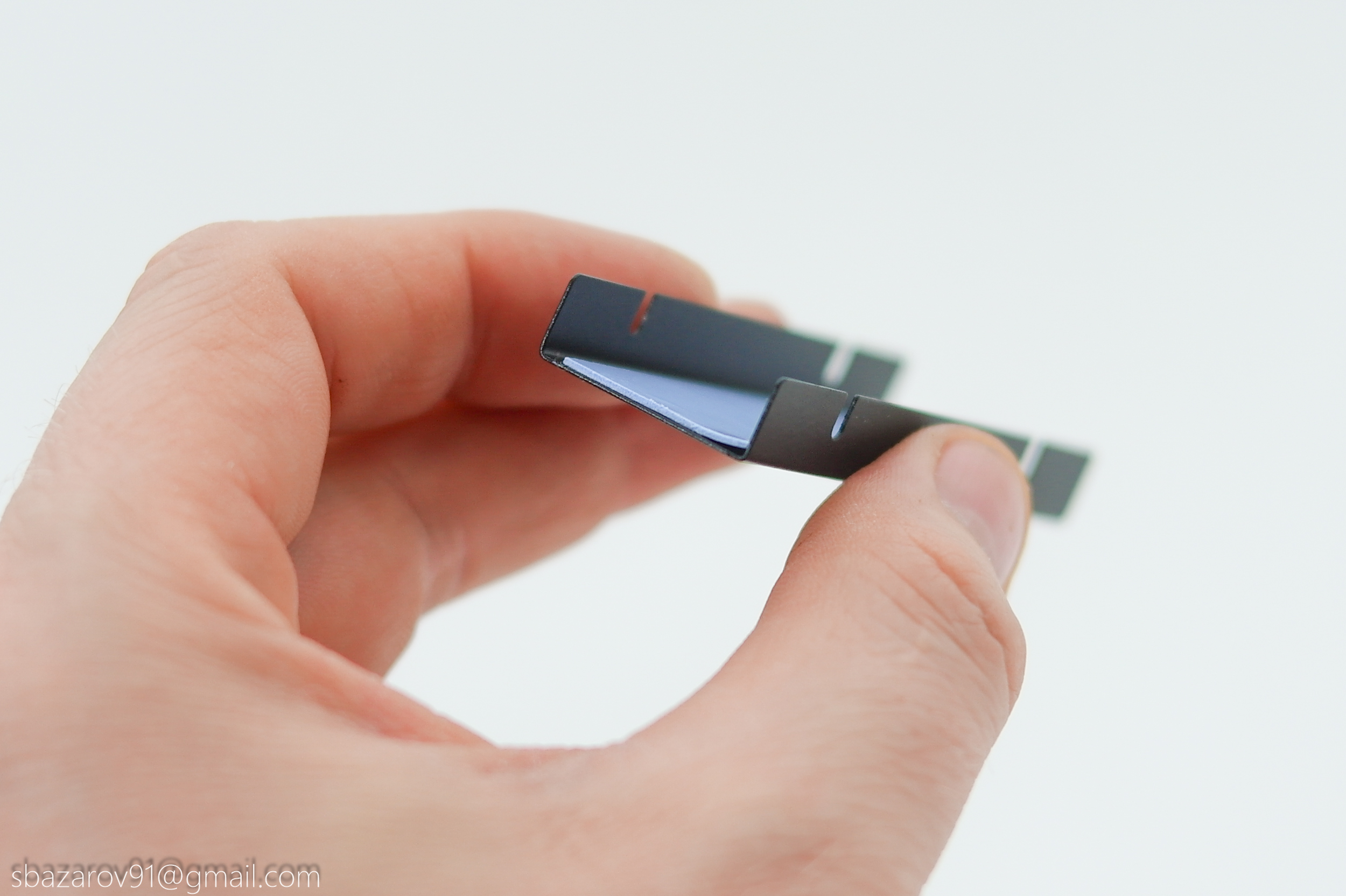

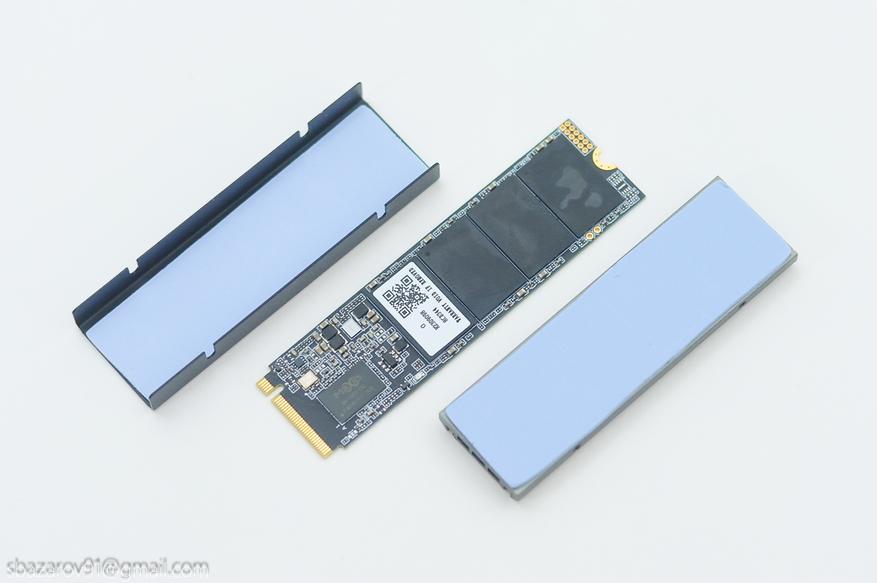

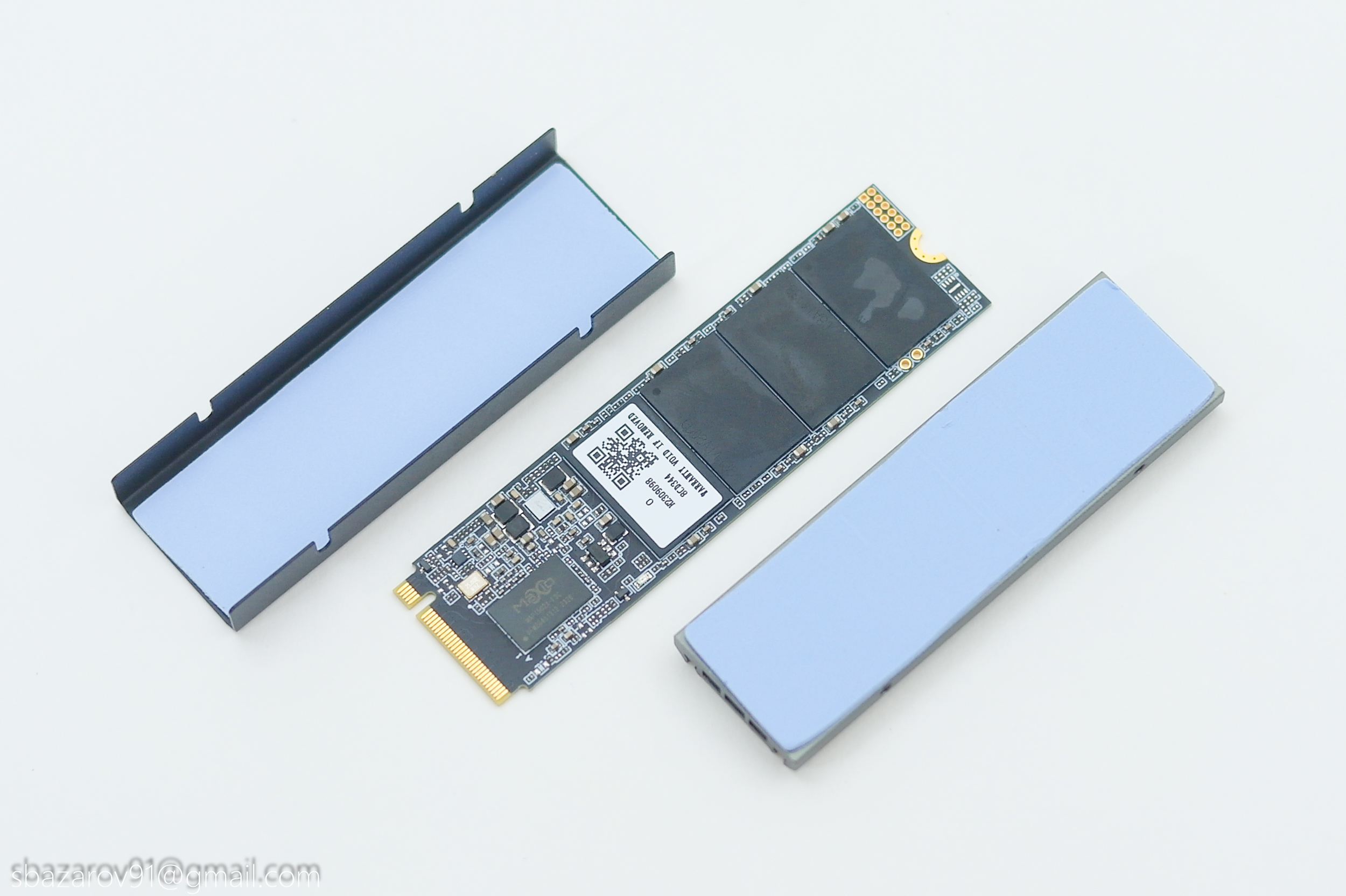

Радиатор с термоинтерфейсом укрупненно:

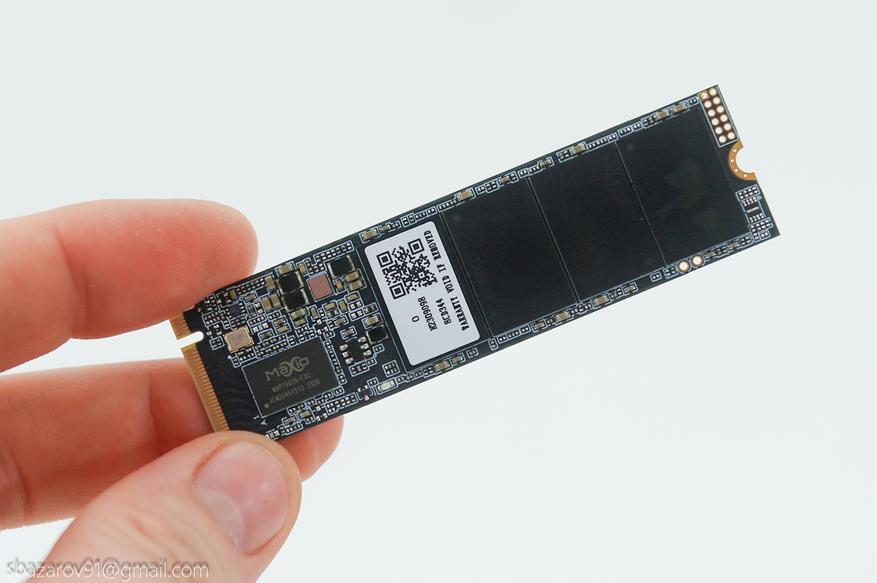

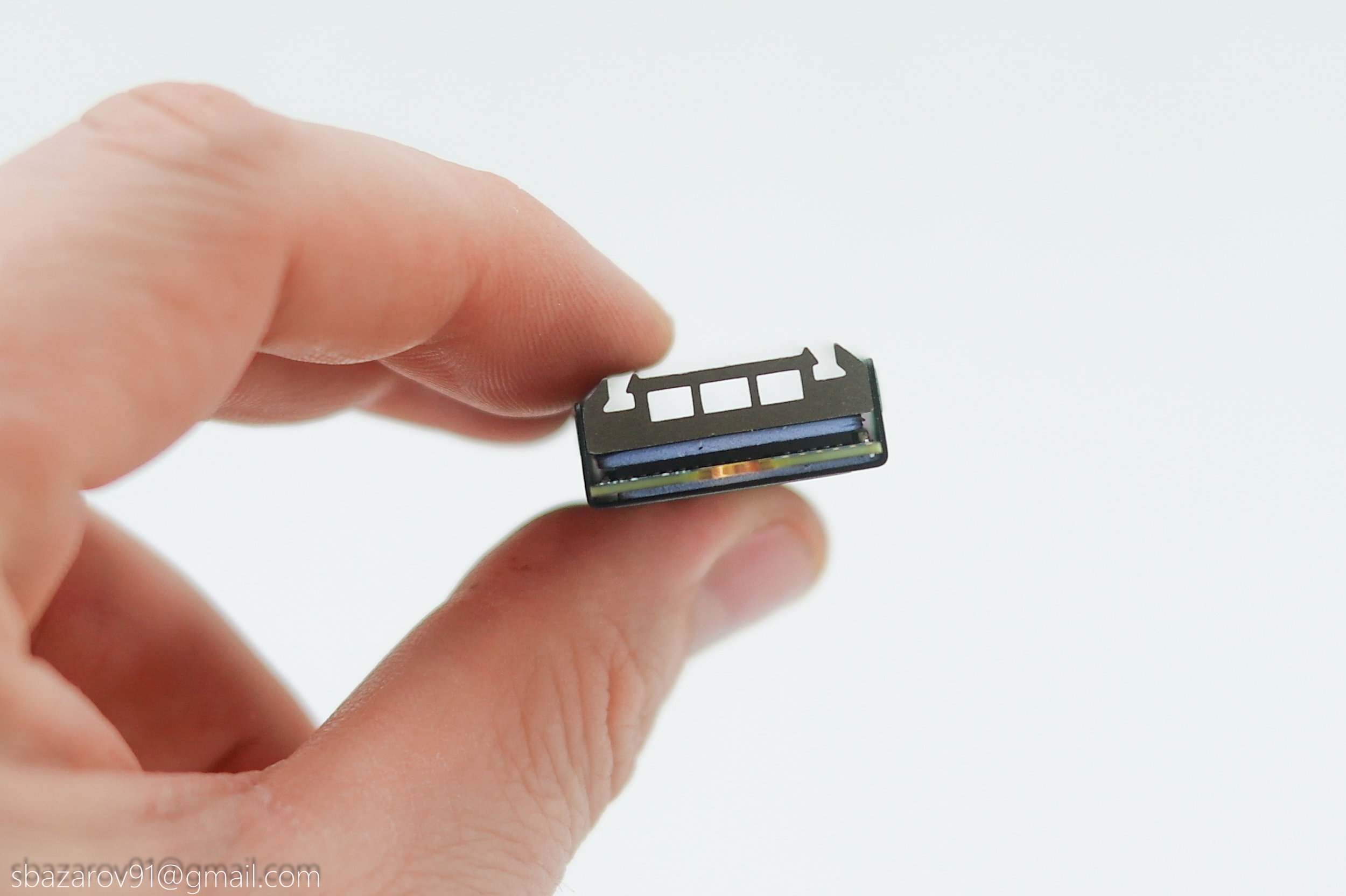

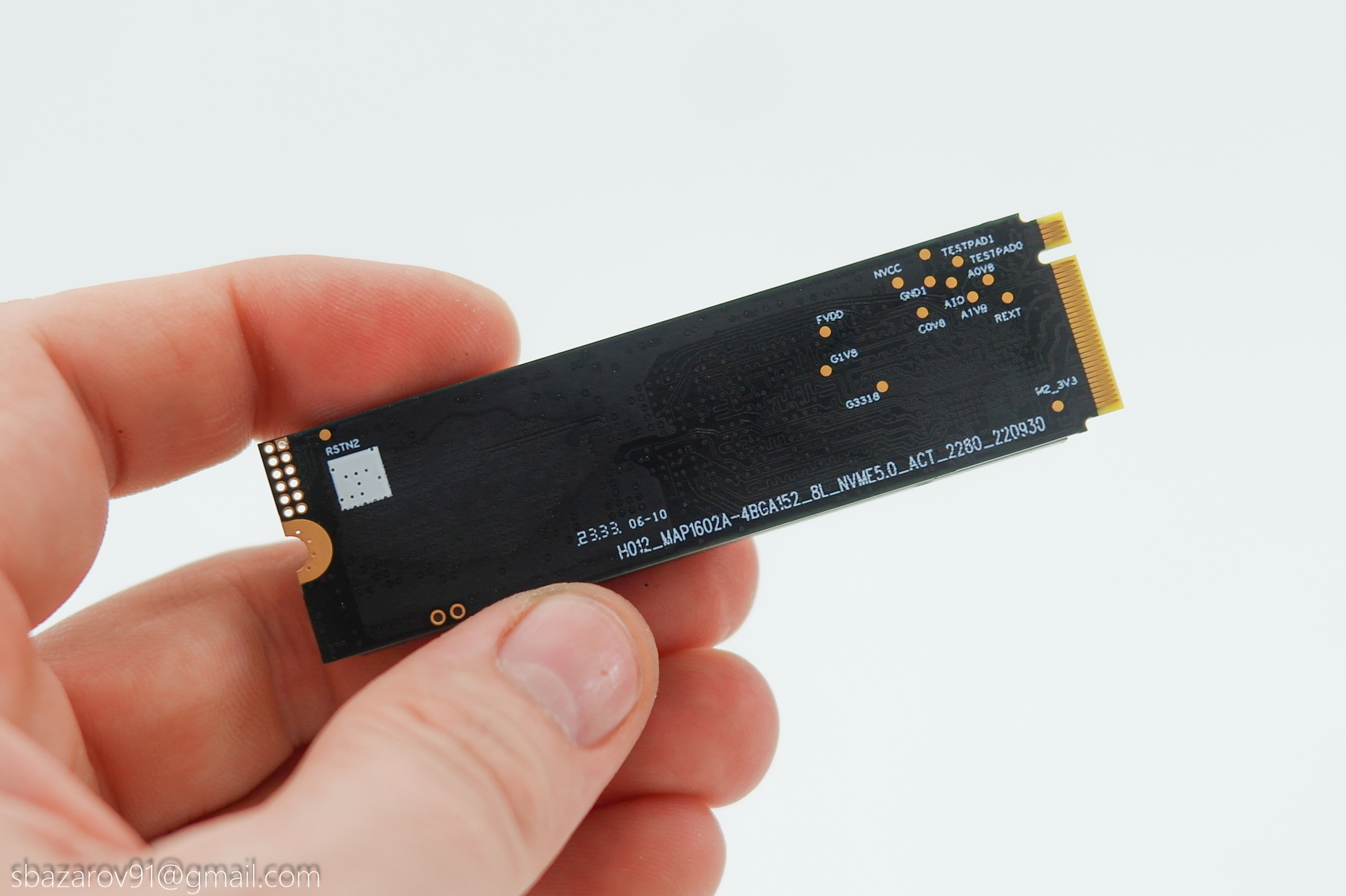

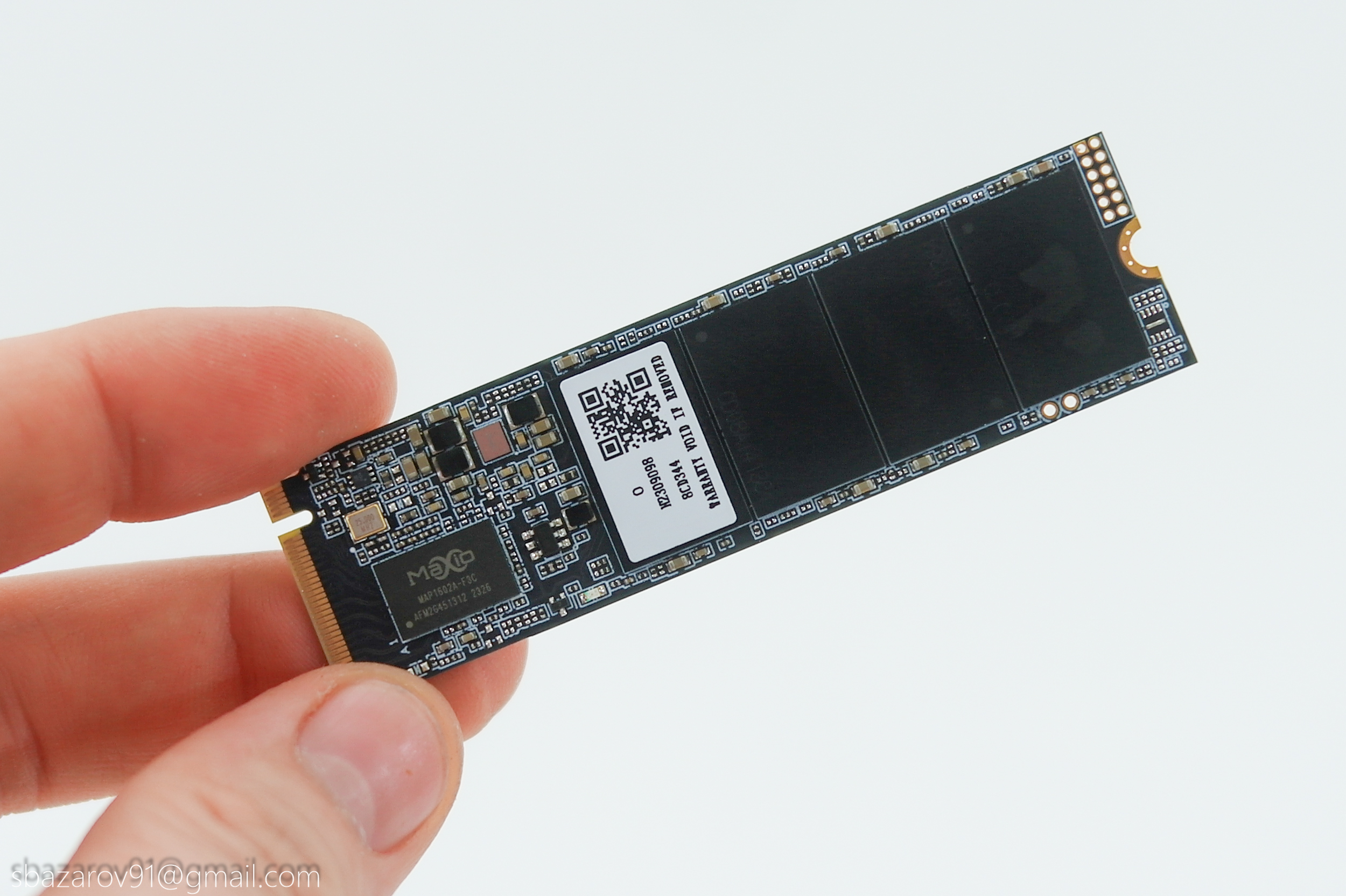

Обе части радиатора взаимодействуют с платой через термоинтерфейс, представляя так называемый бутерброд. Под наклейкой контроллер Maxio MAP1602 и чипы 128-слойной TLC-памяти от YMTC (4 банки по 256Гб каждая). Данная связка обеспечивает 5000 МБ/с при чтении и 4500 МБ/с во время записи. Подключается данный накопитель к М.2 разъему с М-ключом.

Тестовый стенд:

  • Материнская плата: ASRock B550M PRO4;
  • Процессор: AMD Ryzen 5 5600;
  • Оперативная память: 32ГБ Patriot Viper DDR4 3733МГц;
  • Системный накопитель: 1ТБ Samsung PM981а;
  • Охлаждение: DeepCool AK400;
  • Операционная система: Windows 10 Pro.

После разметки остаются доступны 931,5ГБ. Первым делом запускаем утилиту от Вадима VLO Очкина. Контроллер Maxio MAP1602, память 128-слойная YMTC, ресурс памяти 3000 циклов. Все как заявляет производитель.

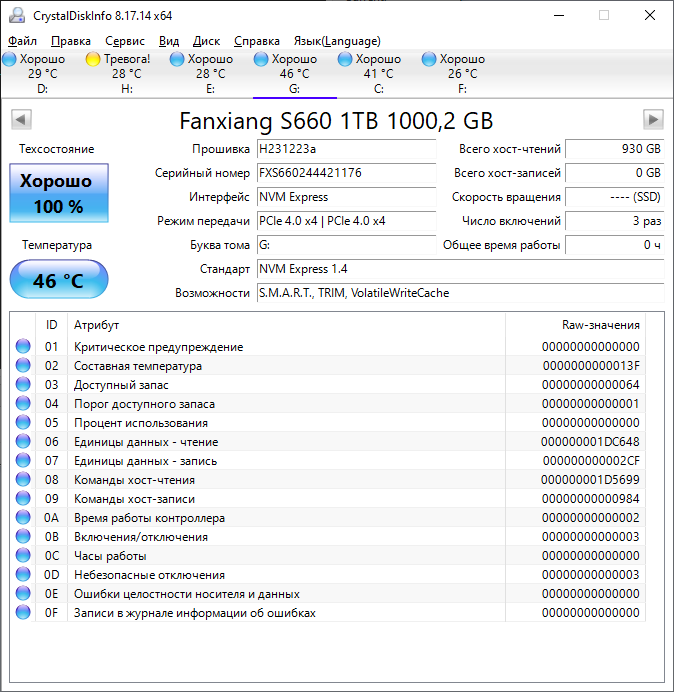

При запуске CRI можно наблюдать 3 пуска, один из них мой. Температура в стоке 46 градусов.

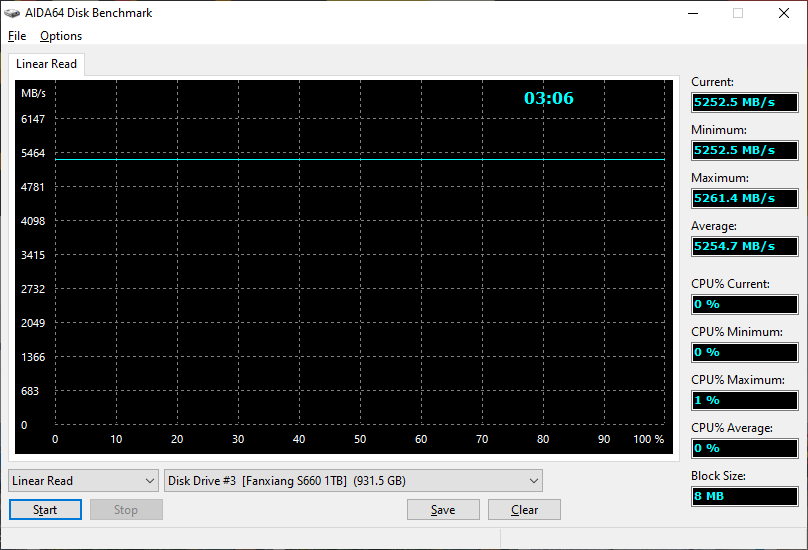

Прогоняем через AIDA64, тест линейного чтения. График ровный и происходит на скорости 5,25 Гб/с. Время, потраченное на весь объем чуть более 3-х минут.

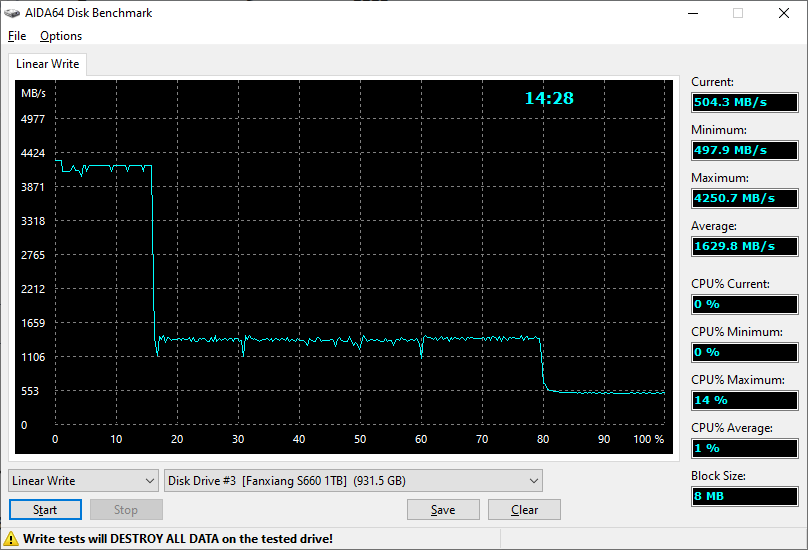

График линейной записи соответствует характеристикам контроллера MAP1602 и памяти типа TLC. Скорость снижается дважды: первый раз после исчерпания SLC-кэша (примерно на 16% заполнения), второй раз — после заполнения большого массива данных (на 80%). На каждом этапе скорость составляет 4,25 ГБ/с → ~1,35 ГБ/с → 498 МБ/с. Результаты в целом неплохие, Fanxiang в очередной раз подтверждает, что их накопители — достойный выбор за свои деньги.

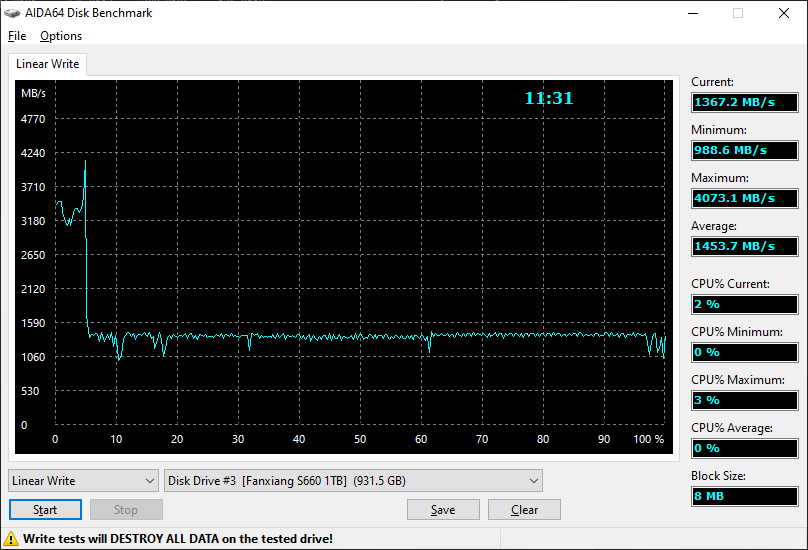

После того как накопитель остыл, тест записи был повторно запущен. Средняя скорость после исчерпания SLC-кэша составила 1,45 ГБ/с.

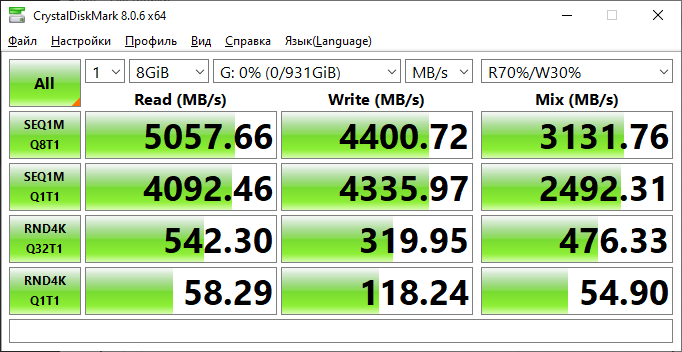

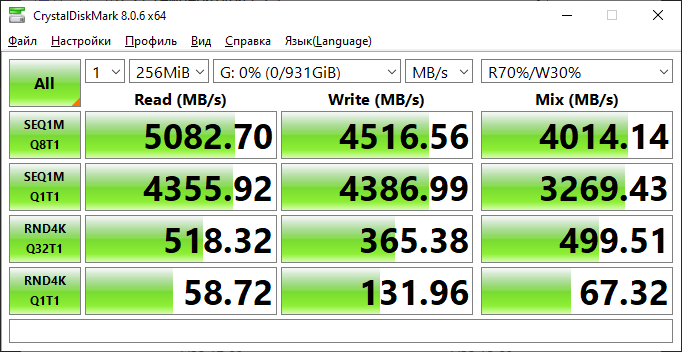

В CrystalDiskMark накопитель демонстрирует заявленные скорости на уровне 5/4,5 ГБ/с. Скорость последовательного чтения составила 5,08 ГБ/с, а записи — 4,51 ГБ/с. При увеличении размера тестового файла скорость записи снижается до 4,4 ГБ/с, что вполне ожидаемо, так как Fanxiang S660 — это типичный накопитель без буфера, не оснащенный выделенной DRAM-памятью.

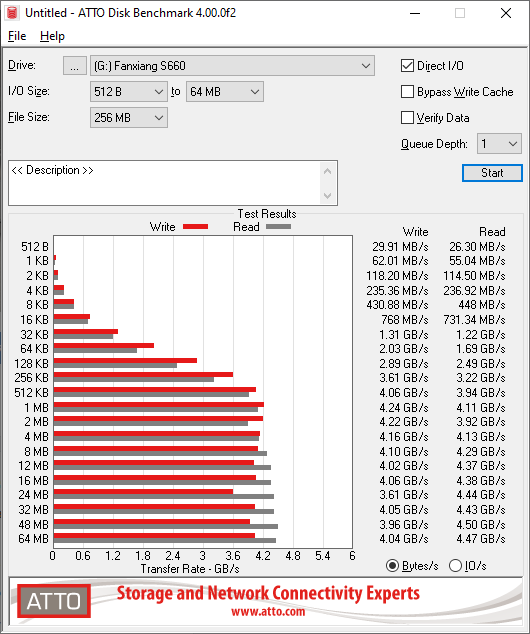

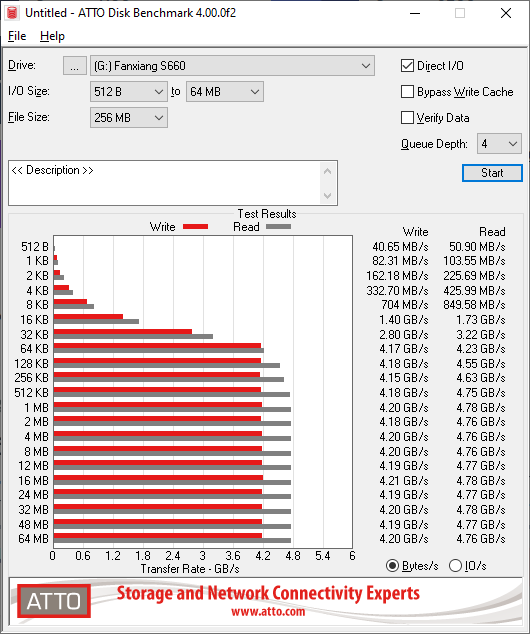

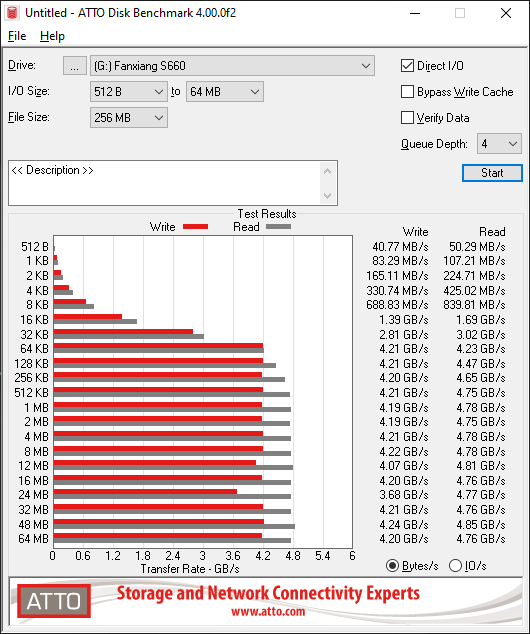

ATTO Disk Benchmark с разной глубиной очереди:

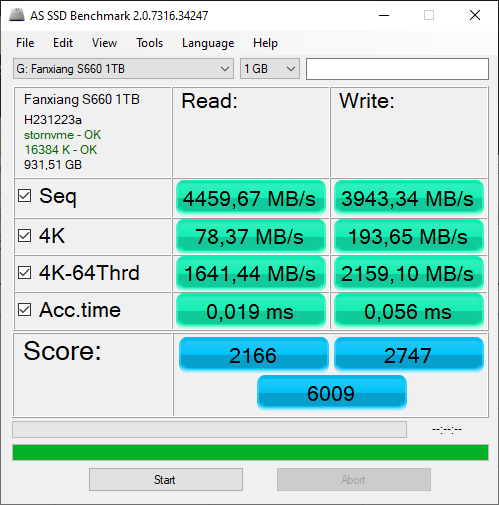

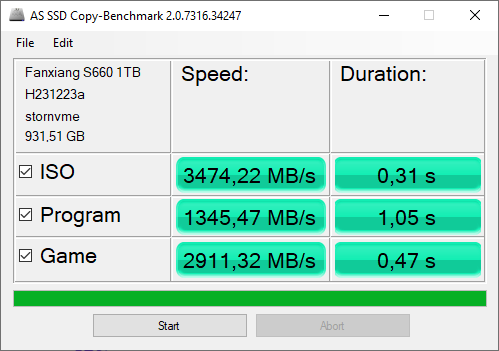

В тесте AS SSD Benchmark накопитель набирает 6009 очков, что является типичным результатом для устройств с интерфейсом PCIe 4.0. Для сравнения, модель Fanxiang S770 на контроллере Innogrit 5236 показывает 7802 очка, а более медленный S500 Pro на контроллере MAP1202 и шине PCIe 3.0 набирает 4205 очков.

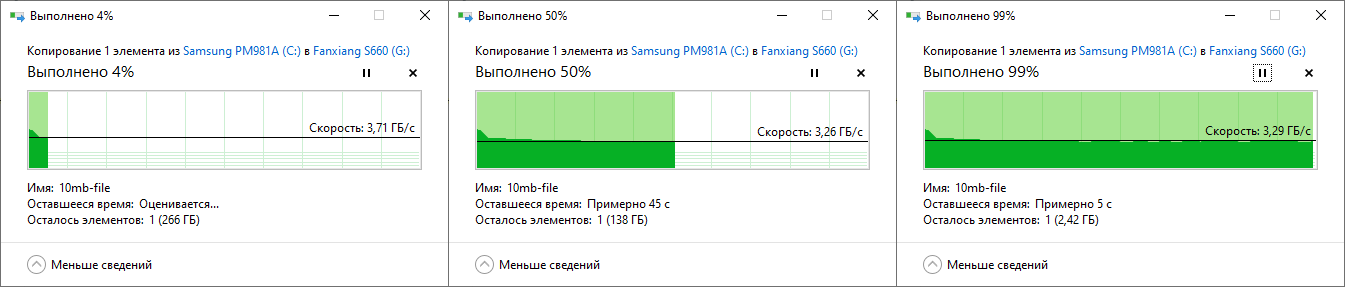

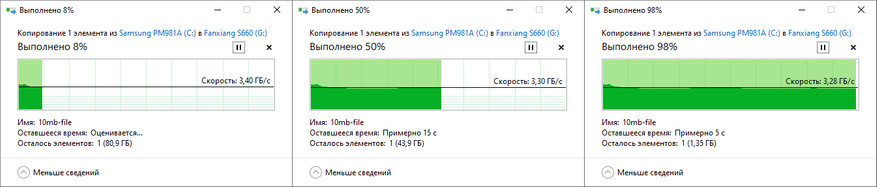

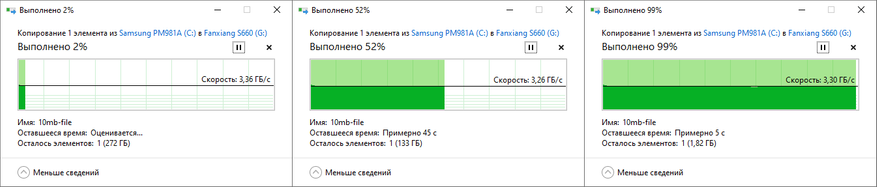

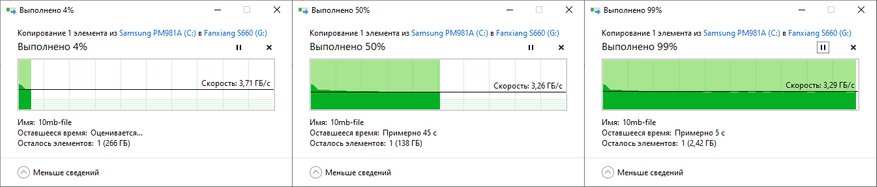

Переймем к копированию файлов. 100-гигабайтный файл, размещенный на накопителе Samsung PM981а (с заявленными скоростями 3,5/3 ГБ/с), скопировался за 32 секунды со средней скоростью 3,3 ГБ/с.

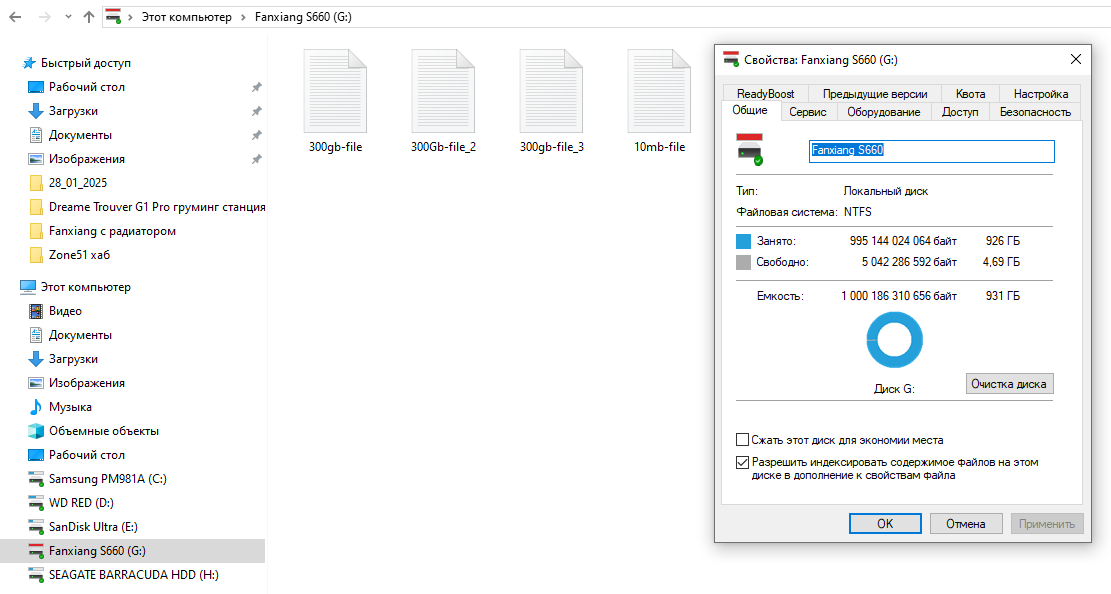

Затем был создан 300-гигабайтный файл, объем которого превышает размер SLC-кэша. При копировании средняя скорость оказалась практически такой же, как и в предыдущем тесте. Чтобы проверить накопитель на пределе, было создано еще 3 файла аналогичного размера, заполнив оставшееся пространство до 4,7 ГБ. Средняя скорость копирования составила 3,26-3,3 ГБ/с, а время выполнения операции не превысило 1,5 минуты.

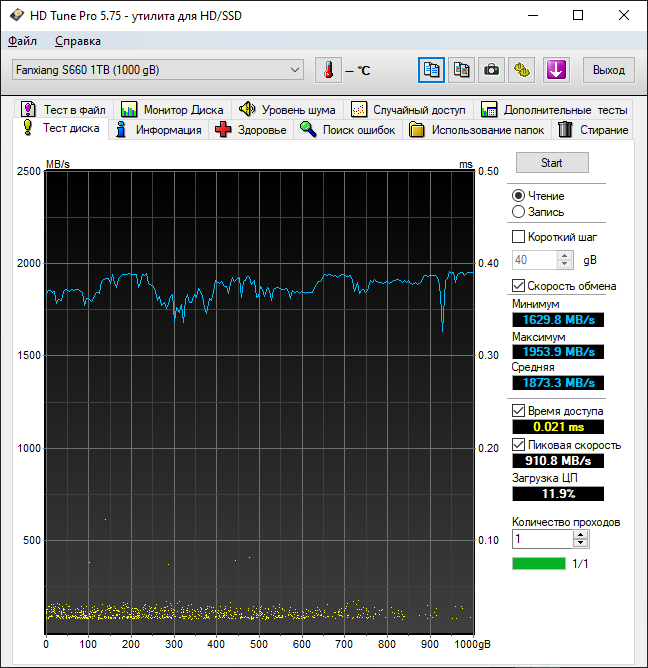

Весь доступный объем памяти заполнен, запустим ряд бенчмарков:

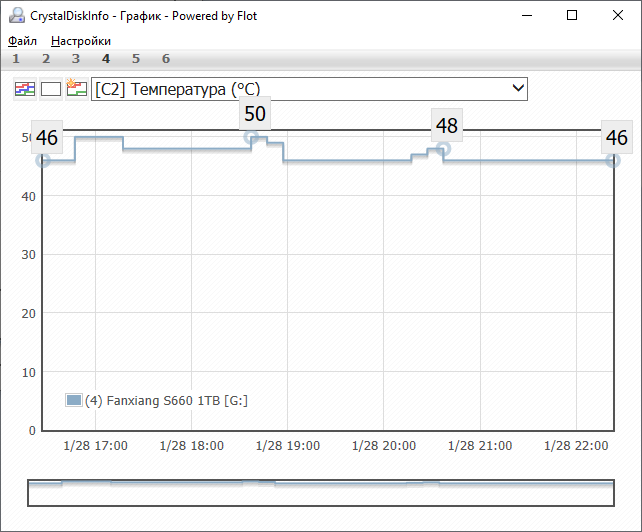

Наконец, рассмотрим температурный график. В режиме простоя накопитель демонстрирует довольно нормальную рабочую температуру в 46 градусов. После серии длительных тестов максимальная температура не поднималась выше 50 градусов, что свидетельствует об эффективном отводе тепла с помощью алюминиевого радиатора.

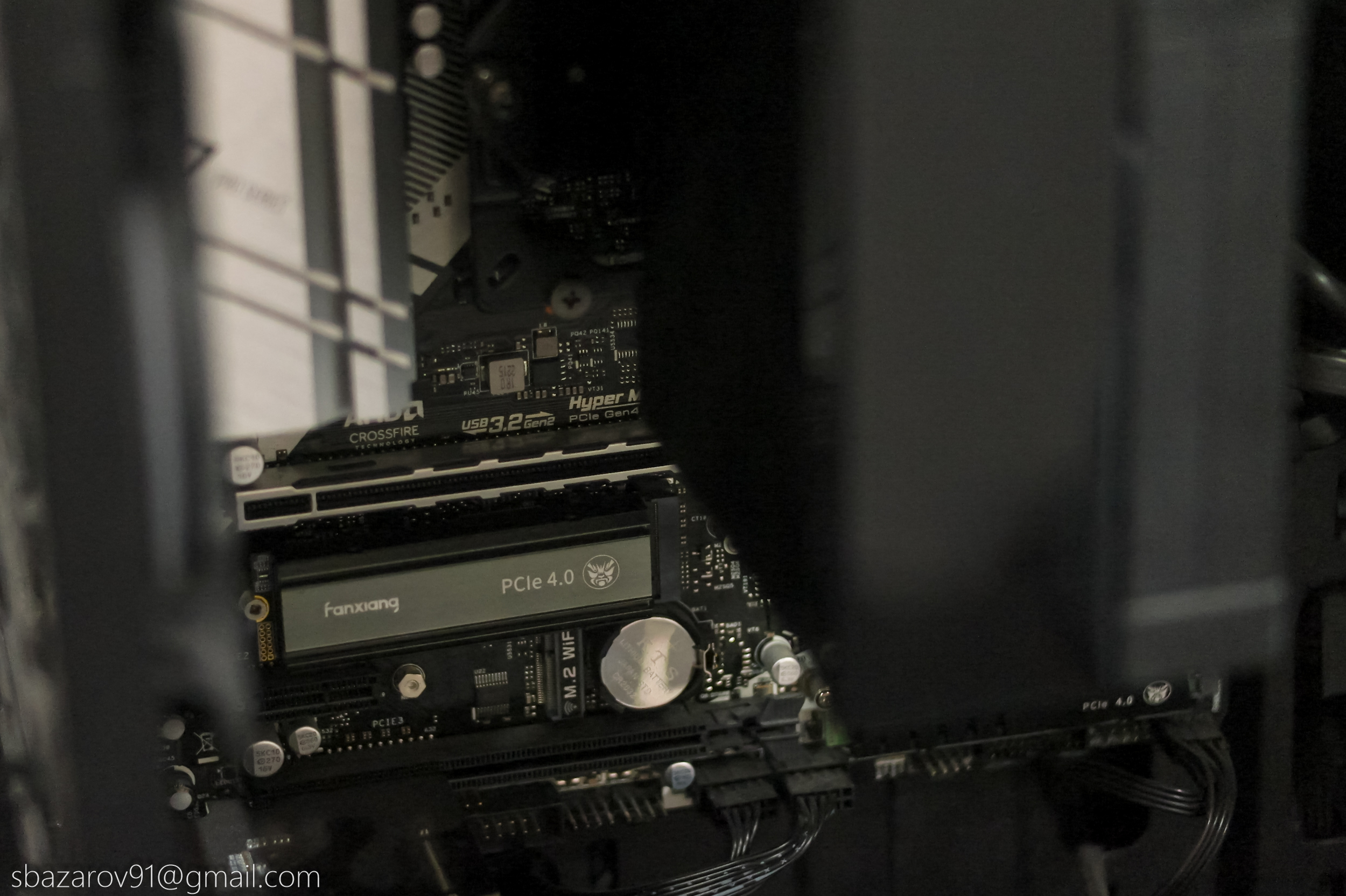

К сожалению, сделать тепловизионный снимок не представляется возможным из-за расположения слота M.2 под видеокартой.

Fanxiang в очередной рад доказали, что их накопители представляют достойную альтернативу именитым брендам, предлагая высокие скорости и современное железо за приятный ценник. Что касается данного накопителя, то S660 с паспортными 5/4,5 Гб/с имеет довольно высокие скорости, даже после окончания SLC кэша (в среднем 1,45 ГБ/с). Порадовала и скорость копирования крупных файлов (в диапазоне 3,26-3,3 ГБ/с), а также низкая температура накопителя под нагрузкой (не более 50 градусов). Так что S660 можно использовать под любые задачи, не забыв подключить его к PCIe Gen4. Также Fanxiang предлагает 5 летнюю гарантию на свою продукцию, что с одной стороны радует, а с другой остается открытым вопрос с сервисными центрами.

Ссылка на покупку в официальном магазине Fanxiang на АлиЭкспресс

С другими моими обзорами накопителей Fanxiang можно ознакомиться ниже:

Другие мои обзоры на продукцию Fanxiang:
Практически даром! Обзор Fanxiang MD87: металлический кейс для M.2 NVME накопителей с 10 Гбит/с
Сверхминиатюрный кейс для NVMe, это разве не то, что вы искали? Обзор Fanxiang MP83 под накопители 2230
Нашел NVMe накопитель для замены в PlayStation 5: обзор Fanxiang S880 с PCI-E Gen4 интерфейсом и скоростями 7.3/6.5 ГБ/с
