Здравствуйте друзья

Сегодня мы с вами рассмотрим интересный датчик, который выполняет измерение сразу трех параметров — температуры и влажности окружающего воздуха, а также уровня освещенности в люксах. Датчик оснащен энергоэффективным интерфейсом Zigbee, существует и Bluetooth версия. Кроме этого производитель снабдил гаджет контрастным и легко читаемым экраном, выполненным по технологии электронных чернил.



Купить на Aliexpress — цена на дату обзора $19.99

Параметры

  • Модель: MOES ZSS-ZK-THL
  • Экосистема: Tuya Smart
  • Интерфейс: Zigbee (существует и Bluetooth версия)
  • Экран: на электронных чернилах, 45*45 мм
  • Диапазон измерения температуры: 0-50 ℃
  • Точность измерения температуры: ± 0,3 ℃
  • Диапазон измерения влажности: 0%-99RH %
  • Точность измерения влажности: ± 3RH %
  • Диапазон измерения освещенности: Индикация на экране до 999 люкс, передача показаний до 83000 люкс
  • Точность измерения освещенности: 0.01lux
  • Тип батарейки: CR2032
  • Размер устройства: 66*66*11 мм
  • Вес: 45,0 г

Поставка

Поставляется устройство в небольшой картонной коробке, в отличии от большинства устройств для экосистемы Tuya Smart на которых нет прямого указания на производителя, тут оно есть — это Moes, известный и проверенный многими энтузиастами умного дома.

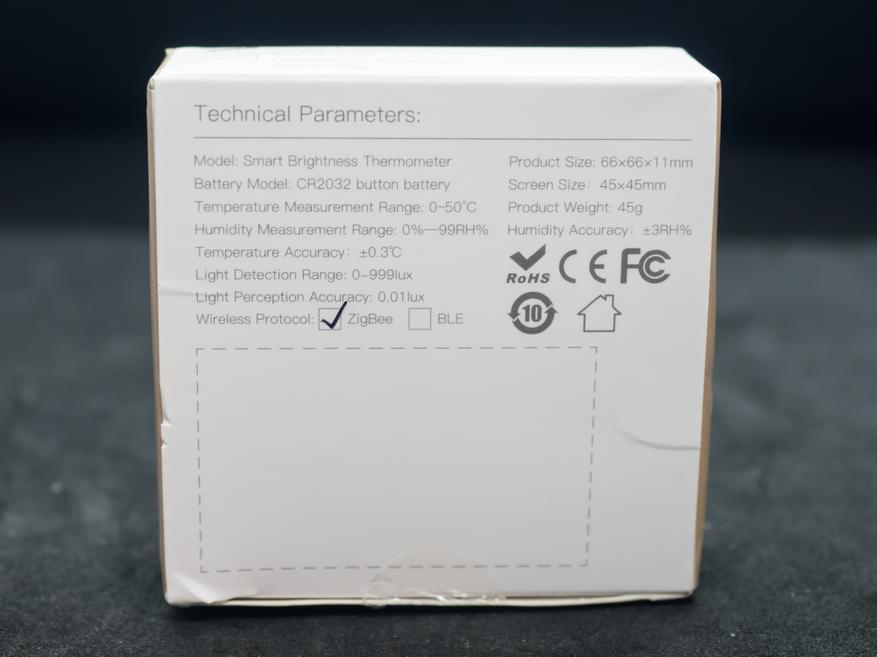

Сзади указаны параметры — которые я уже озвучил, а также отметка о типе интерфейса, в моем случае это Zigbee но есть и Bluetooth версия. При покупке нужно внимательно выбирать.

Внутри нее нашелся датчик, подробнее про него мы сейчас будем говорить. Буклет с инструкцией на английском и немецких языках и крепеж.

Пару слов о нем. Датчик может устанавливаться как на горизонтальную поверхность — для этого у него есть откидная ножка, так и на вертикальную, причем двумя способами — на двусторонний скотч, либо при помощи магнита, который клеится на заднюю сторону датчика.

Конструкция

Экран устройства выполнен по технологии электронных чернил, это значит что он потребляет энергию только в момент смены картинки. Поэтому, несмотря на то, что в транспортировочном положении батарейка отключена — изображение на экране есть

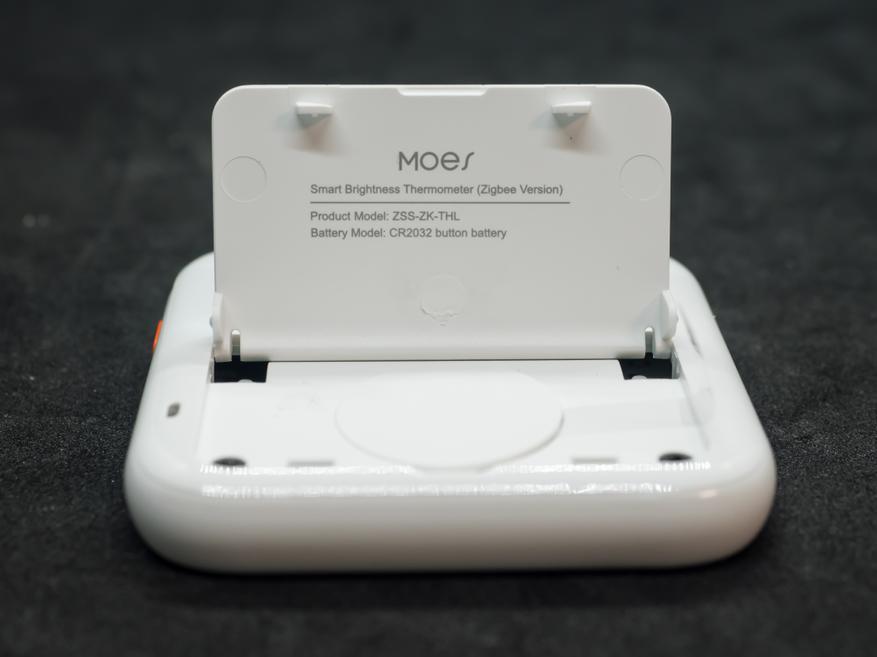

Сзади внизу имеется откидная ножка, она же служит крышкой под которой находится батарейный отсек. Ножка может фиксироваться в нескольких положениях.

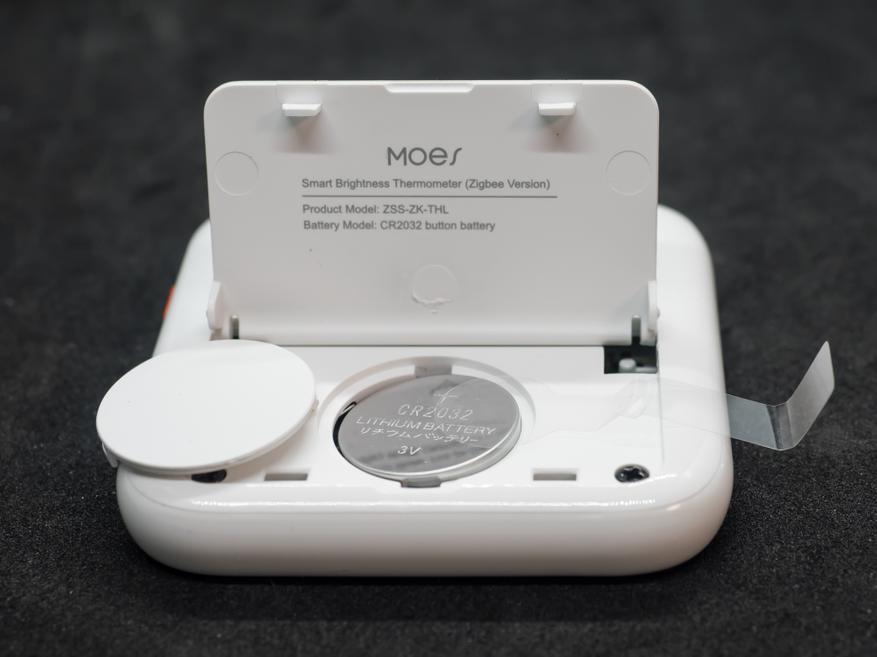

Для включения датчика, нужно снять круглую крышку, под которой находится литиевая 3 В батарейка CR2032 и вытащить из под нее предохранительную пломбу.

После этого датчик начнет отображать измеряемые параметры. Производитель решил, что самым крупным шрифтом надо показать яркость, а, более важные на мой взгляд, температуру и влажность — внизу и помельче. При этом для освещенности доступны лишь показания до 999 люкс, хотя сам датчик имеет на порядки больший диапазон измерения.

В верхней части находится окошко сенсора, который замеряет освещенность, в этом месте корпус прозрачен. Соответственно окошко должно быть расположено непосредственно в сторону источника света.

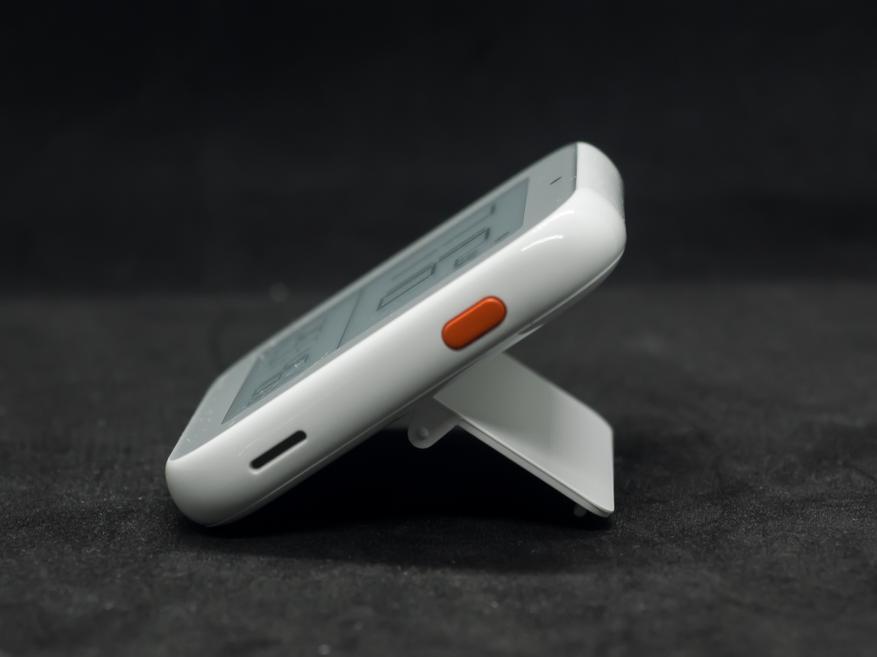

На боковой части, тут кстати ножка откинута в максимально крайнее положение, находится оранжевая кнопка, короткое нажатие на нее — переключает градусы Цельсия в Фаренгейты и назад, а длительное — переводит датчик в режим сопряжения.

Тут ножка зафиксирована в другом крайнем положении — максимально близко к корпусу. И с той же стороны где находится кнопка — ниже находится отверстие воздухозаборника, для измерений его параметров.

Сравнение

В отличии от подобного датчика температуры и влажности с ЖК экраном, экран на электронных чернилах намного четче, контрастнее и не слепнет если смотреть под углом. Показания находятся в пределах заявленной погрешности, относительно других устройств.

А это сравнение с датчиком температуры и влажности с e-ink экраном из экосистемы Xiaomi. Эти устройства очень похожи внешне, но героя обзора легко отличить по показаниям освещенности.

Скорость изменения показаний освещенности в режиме реального времени можно увидеть в видео версии обзора — ссылка на таймкод с тестом

Tuya Smart

Сначала посмотрим на возможности датчика в родной экосистеме Tuya Smart. Для этого нужен любой совместимый шлюз, я использую Ethernet версию от того же производителя. Включаем режим подключения дочерних устройств, а на датчике зажимаем кнопку, пока на его экране, слева сверху не появится изображение трех точек. Ждем пока датчик не появится в списке обнаруженных устройств.

Теперь остается указать локацию для устройства и при желании поменять ему название. Датчик появится и в списке устройств шлюза, к которому он подключен и в общем списке системы.

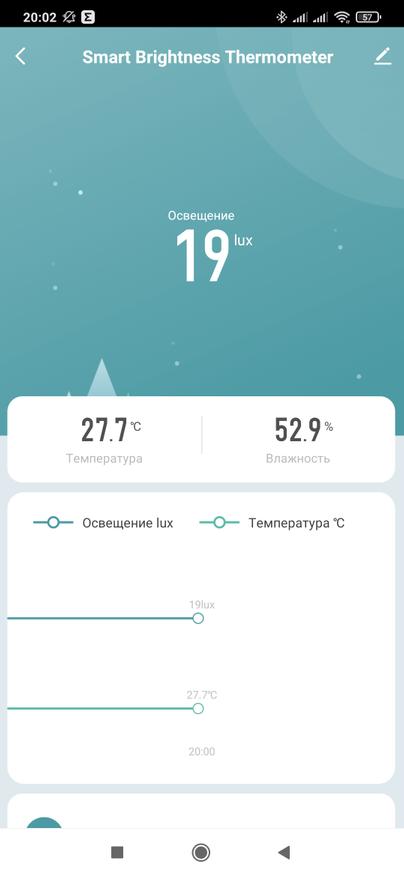

Плагин устройства оформлен сообразно экрану. Центральное положение занимают показания освещенности, а внизу скромно приткнулись показания температуры и влажности. В настройках можно указать оповещение о разряде батарейки и посмотреть фактический уровень ее заряда. Остальные опции — стандартные.

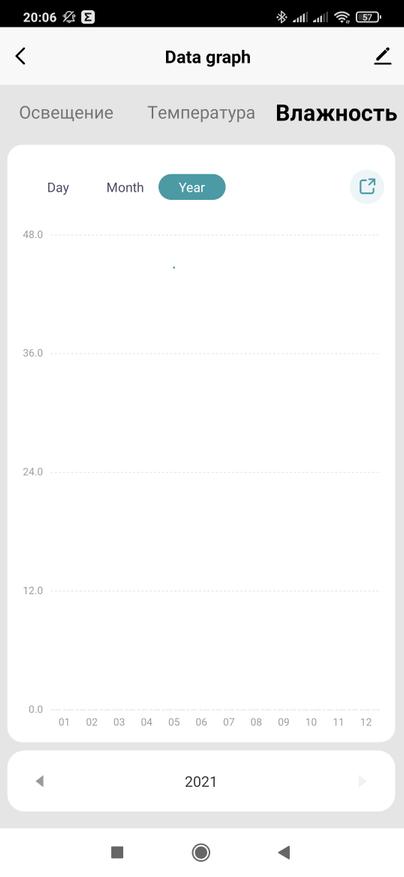

По мере работы данные будут накапливаться, их история доступна в виде графиков, по каждому из трех параметров, в разрезе дня, месяца и года.

Автоматизации

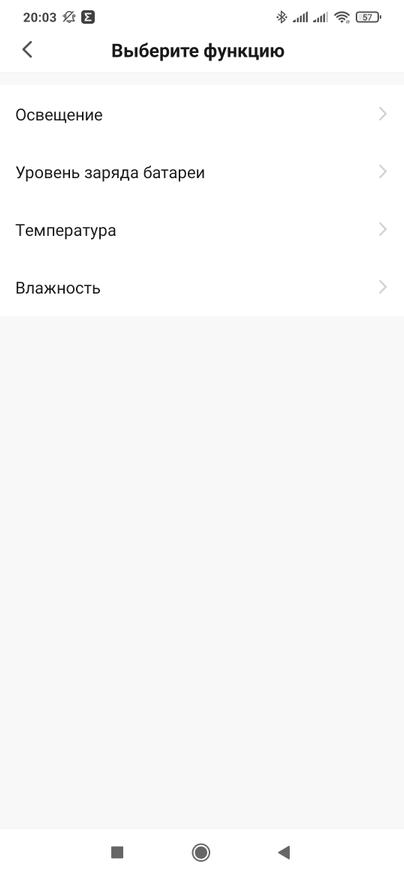

Датчики такого рода могут участвовать только как триггеры или условия автоматизации. Как действие — это думаю всем понятно — не может. Кроме значений измеряемых параметров, еще можно использовать уровень заряда батарейки.

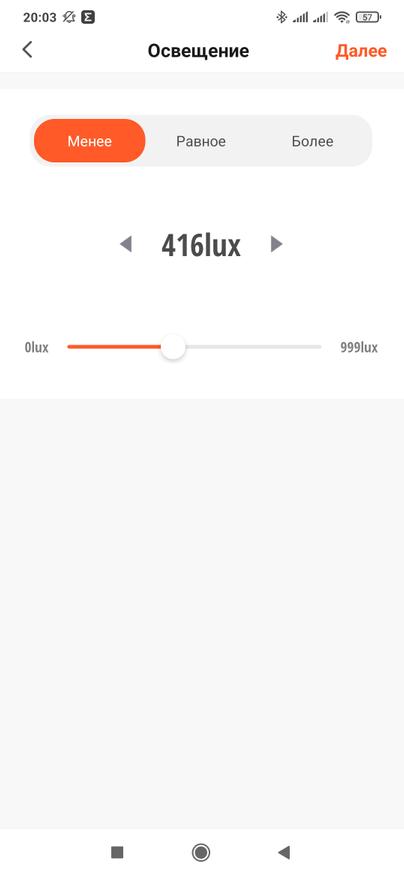

Для каждого из этих значений можно указывать — больше, меньше или равно. В случае использования в качестве триггера — автоматизация сработает в момент когда будет достигнут установленный порог — например более 50% влажности. То есть если он уже больше — то не сработает, нужен именно момент перехода. В случае условия — логика чуть другая, там должны выполнятся все указанные параметры — например закрытие окна и влажность менее 40% — тогда включить увлажнитель.

Zigbee2mqtt

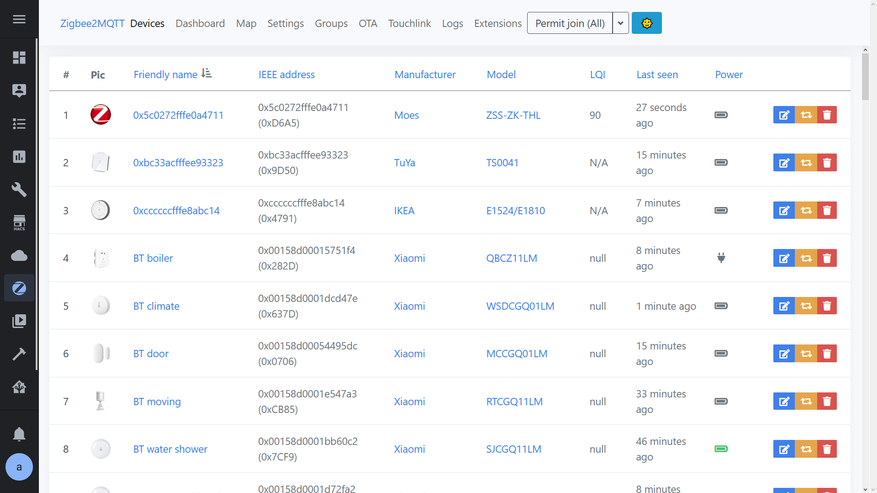

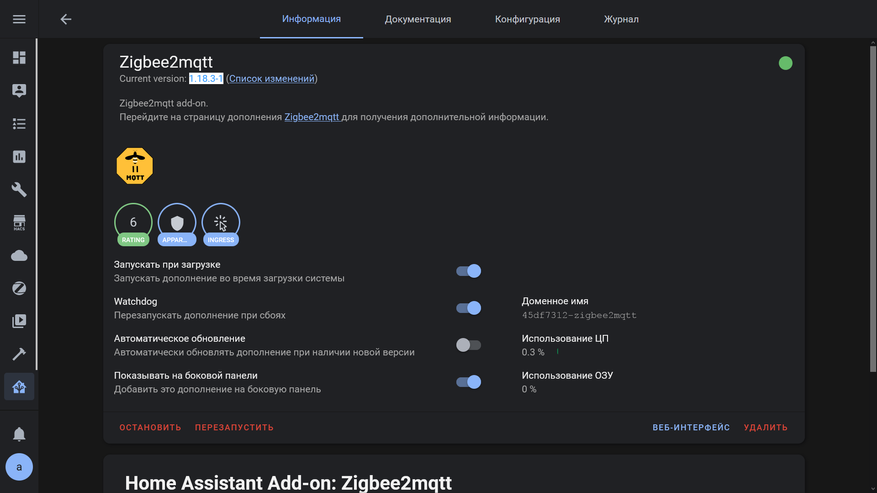

Перейдем к интеграции в альтернативные системы управления. Для этого нам нужна альтернатива штатному zigbee шлюзу — например USB Zigbee стик и система zigbee2mqtt. На момент тестирования актуальная версия — 1.18.3-1

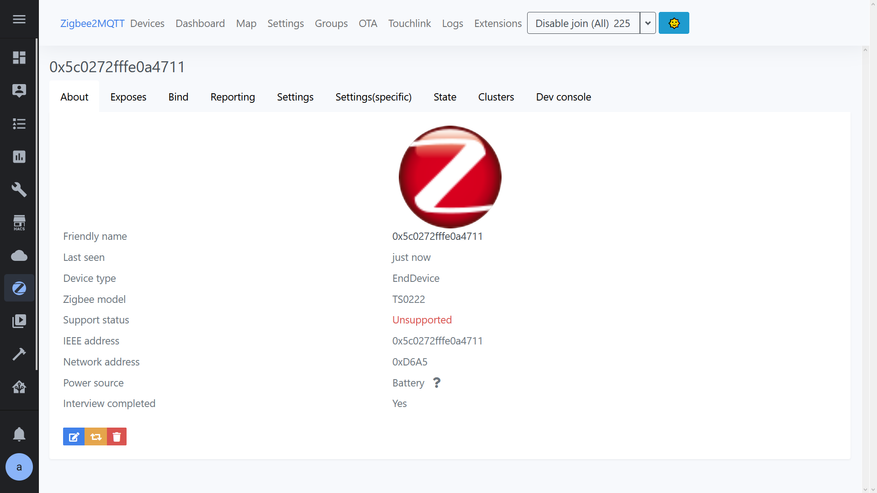

Эта версия по умолчанию не поддерживает рассматриваемый тип датчика. Но уже по состоянию на сейчас запрос на добавление устройства подан, так что если у вас уже более поздняя версия — то датчик скорее всего поддерживаться будет.

А что делать в случае когда девайс уже на руках, а система выводит надпись — неподдерживаемое устройство?

Правильный ответ — писать внешний конвертер. Это специальная опция для zigbee2mqtt, которая позволяет добавлять в него и полноценно работать с устройствами, которых еще нет в официальной версии. Ссылка на конвертер.

Файл нужно разместить там, где находятся файлы аддона zigbee2mqtt — в моем случае это одноименная папка в корневом каталоге Home Assistant. Удобнее всего это сделать используя аддон Samba Server.

После этого прописать имя файла в конфигурации аддона, в разделе внешних конвертеров. Кстати тут же в конфигурации — первая строка содержит в себе путь к его папке, куда и нужно записать внешний конвертер. После этого аддон необходимо перезагрузить.

Картинки датчика конечно не появилось, но теперь определился производитель и модель. Датчик я кстати не отключал, просто добавил конвертер и перезагрузил аддон.

В информации теперь красуется надпись — поддерживается, все в порядке. На всякий случай уточню — это конечное устройство, данные от других участников сети, датчик через себя не передает.

Вот все передаваемые датчиком параметры. Как и датчик освещенности Xiaomi — ее он передает в двух вариантах — “сырые” данные с сенсора, и уже переведенные в люксы. Кроме этого есть значения температуры, влажности и уровни заряда и сигнала.

Если значение в люксах превышает 999, то на экране отображается Е1. Но сам датчик продолжает слать корректные данные — тут 3082 люкса. Поднося датчик вплотную к светодиодной лампе, мне удалось достигнуть значения в 83000 люкс, так что экрану не помешало бы еще парочка разрядов.

Скорость реагирования на изменения окружающей среды в режиме реального времени — ссылка на таймкод видео

Тут я подношу и убираю датчик от источника света, грею и дышу на воздухозаборник для изменения параметров темперауры и влажности. Хочу сказать что меня скорость реагирования полностью устраивает.

В Home Assistant передается ровно тоже самое что мы уже видели на вкладке Exposes. Все эти значения можно использовать в автоматизациях и шаблонах системы.

SLS Gateway

Что касается еще одного популярного альтернативного способа управления — SLS шлюза, то датчик полностью поддерживается прошивками не старше чем от 26 мая 2021 года.

Процесс подключения стандартный — на устройстве зажимаем кнопку, а на шлюзе включаем join в разделе Zigbee.

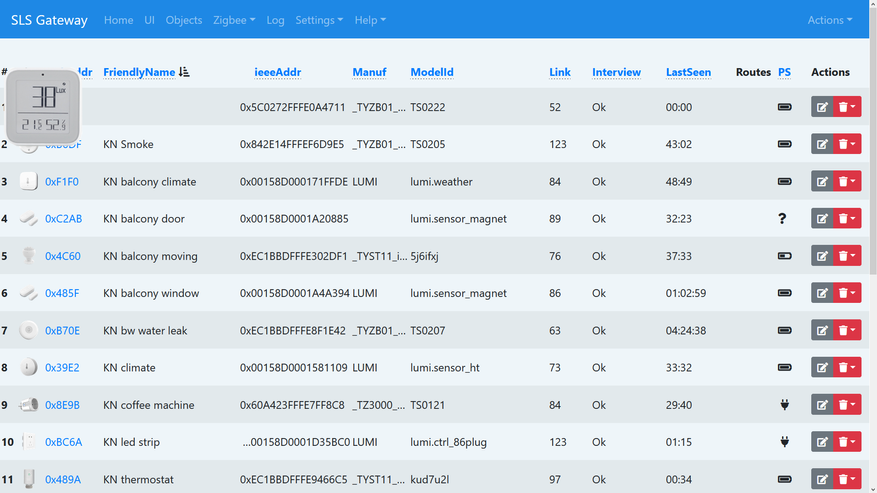

Датчик корректно определяется, вплоть до соответствующей картинки и добавляется в список устройств шлюза.

Для него специально написан отдельный конвертер, его номер 31, что видно на вкладке инфо. Поддержка полная.

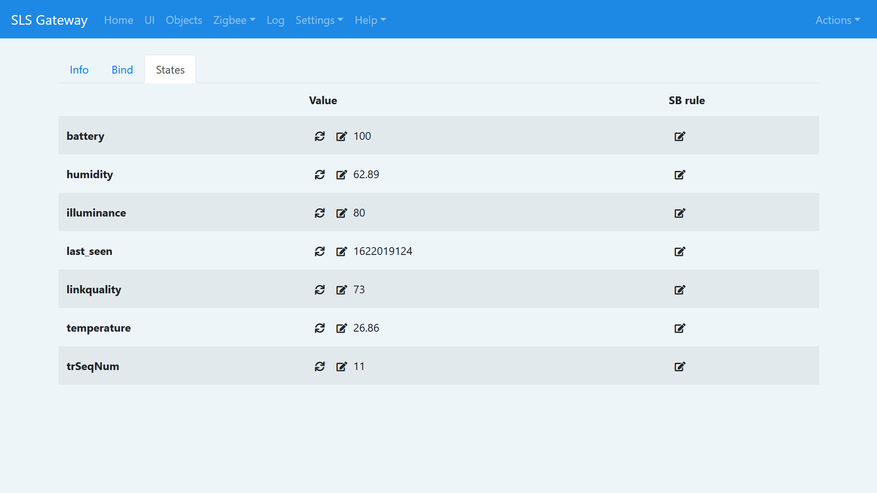

Отличие от zigbee2mqtt в том, что в SLS параметр последнего отклика от датчика выведен в отдельный объект — last_seen и тут убраны сырые данные с сенсора освещенности, есть преобразованное значение в люксах.

Устройство — как я и сказал — конечное, на карте сети связь отображается в зеленом цвете, для роутеров — которые могут передавать через себя данные от других узлов — синие.

В Home Assistant через интеграцию mqtt — передается ровно то, что мы видели на вкладке состояний. Все эти параметры можно и нужно использовать для работы.

Видео версия обзора

Вывод

Мне давно хотелось, чтобы появился наконец подобный датчик — с интерфейсом zigbee и экраном на электронных чернилах. Так как до этого были или bluetooth как у xiaomi или zigbee но с ЖК экраном круглой формы.

Датчик смотрится стильно, экран контрастный и отлично читаемый, единственный момент — как по мне несколько спорно выносить показания освещенности как главный элемент, более того всего лишь в трех сегментах, хотя сам датчик способен измерять намного большие значения.

На этом все, спасибо за внимание.
