Проект на ESP32 объединил погодный виджет и миллиметровый радар

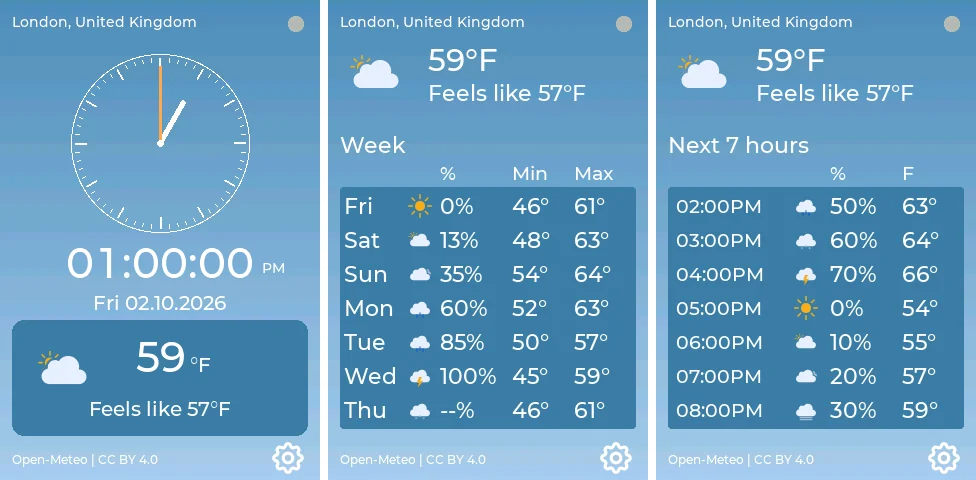

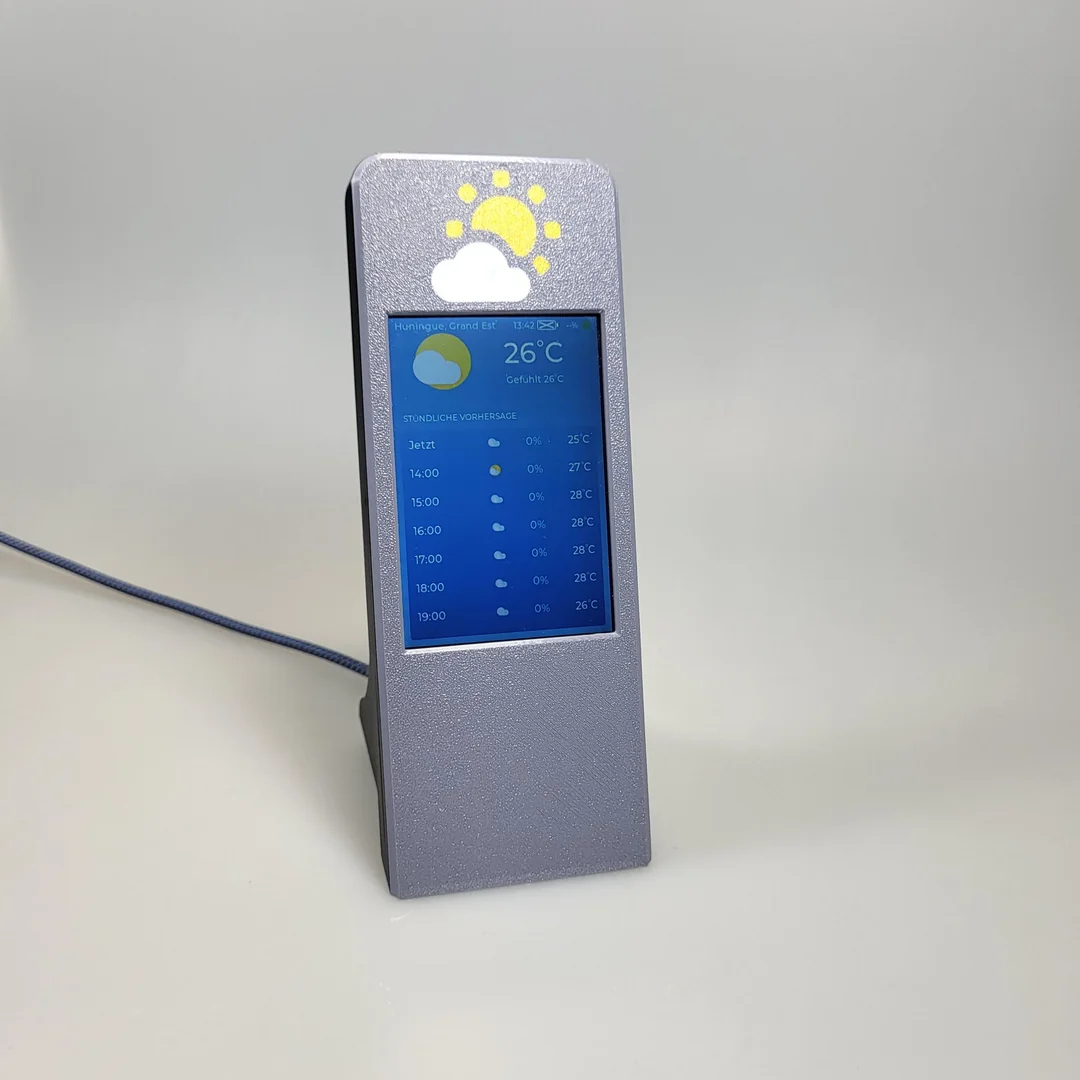

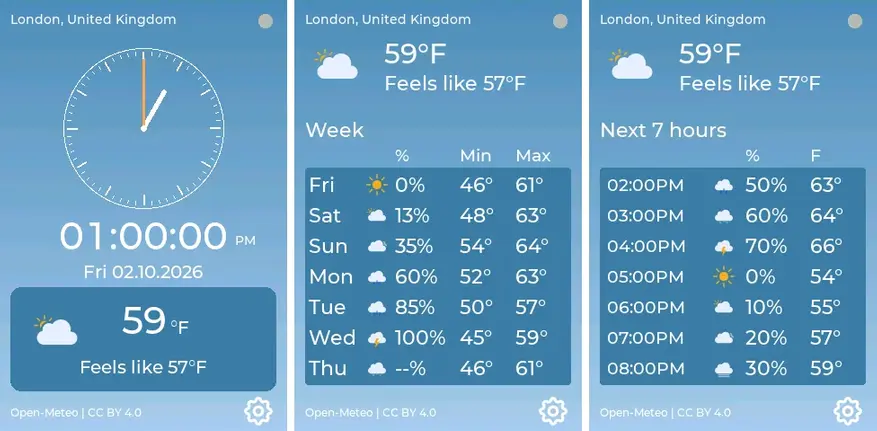

Пользователь Reddit под ником sudu1988 представил самодельные настольные часы с погодным интерфейсом. Устройство выводит локальное время, текущие метеоусловия и почасовой либо дневной прогноз, получая данные через сервис Open-Meteo.

Основой проекта стала плата Freenove FNK0103S с микроконтроллером ESP32-WROOM-32E. К ней подключены 4-дюймовый дисплей на контроллере ST7796 и резистивный сенсорный слой XPT2046. Через экран пользователь может задать параметры Wi-Fi, выбрать местоположение и управлять настройками интерфейса.

Особенностью конструкции стал опциональный датчик присутствия Hi-Link HLK-LD2410C. Это 24-ГГц модуль миллиметрового радара, который способен фиксировать не только движение, но и присутствие неподвижного человека в заданной зоне.

В проекте радар используется для управления подсветкой. Экран остаётся выключенным, пока рядом никого нет, и автоматически активируется, когда датчик обнаруживает человека на расстоянии, подходящем для чтения информации. Такой сценарий позволяет не держать дисплей постоянно включённым.

Производитель радара заявляет максимальную дальность обнаружения до 5 м и разрешение по расстоянию 0,75 м. Фактическая работа сенсора зависит от места установки, окружающих предметов, выбранного уровня чувствительности и возможных источников помех.

Само устройство не является коммерческим продуктом. Автор опубликовал его как любительский проект, который можно повторить на доступных компонентах: плате ESP32, сенсорном дисплее и, при необходимости, отдельном модуле присутствия.

Источник: IT Home
