Что не так с роторным двигателем — почему компактный и мощный мотор не стал массовым

Роторный двигатель — одна из самых противоречивых технологий в автомобилестроении. Эта удивительная конструкция сулила перевернуть представления об автомобильных моторах, но в итоге не смогла конкурировать с традиционным ДВС.

Роторный или ротативный

В терминологии легко запутаться, особенно, когда Mazda называет роторный двигатель rotary, что в переводе означает «ротативный», на самом деле это совершенно разные конструкции.

Ротативные двигатели — это технология времен зарождения авиации, когда массивные цилиндры вращались вокруг неподвижного коленчатого вала, создавая гироскопический эффект. Ротативные двигатели были распространены в самолётах Первой мировой

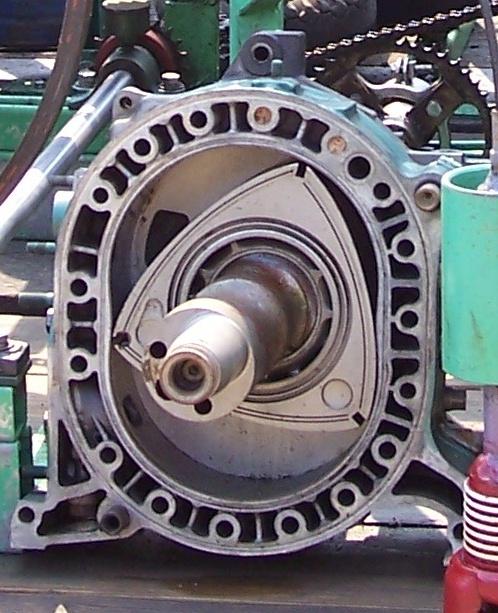

Современный же роторный двигатель (двигатель Ванкеля) работает по совершенно иному принципу. Вместо привычных поршней и цилиндров роторный двигатель имеет один или несколько треугольных роторов, совершающих планетарное движение по особой камере сгорания. Роторные двигатели распространены в автомобилях.

Кто такой этот Ванкель?

Феликс Ванкель — немецкий изобретатель, считающийся изобретателем роторно-поршневого двигателя (сокращённо РПД). Однако РПД — это не совсем изобретение Ванкеля, он работал только над системой уплотнений вращающихся клапанов, основную же работу по созданию двигателя вёл его руководитель — Вальтер Фройде. Но история — странная штука, поэтому имя Ванкеля досталось двигателю, а имя Фройде почти не упоминается.

Впервые РПД заработал в 1958 году. Как водится, первый прототип был собран иначе, чем современные аналоги: подвижным элементом был не ротор, а сама камера. Инженеры гордо объявили о своём изобретении, в результате чего около сотни автомобильных компаний приобрели лицензии на использование РПД. Примерно треть от общего числа лицензий оказалась в Японии.

Принцип работы: изящная простота

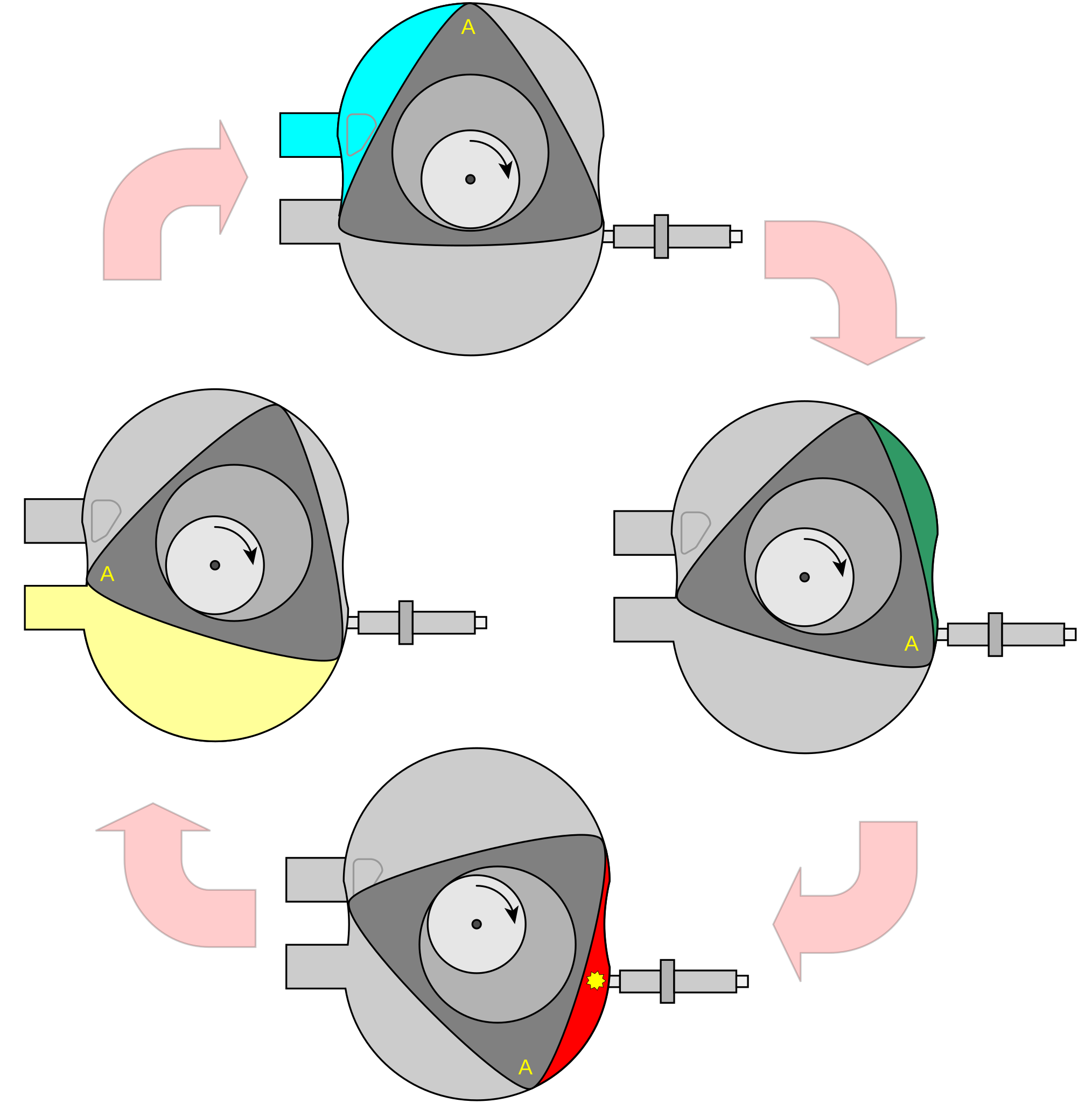

Гениальность конструкции роторного двигателя заключается в его кажущейся простоте. Вместо сложного механизма из десятков деталей — всего несколько основных компонентов. Сгорание происходит благодаря вращению треугольного ротора по сложной траектории, в зависимости от его положения образуются камеры сгорания топлива, внутри которых происходят все привычные процессы: впуск топливной смеси, ее сжатие, рабочий ход и выпуск отработанных газов.

Отличительная особенность роторного двигателя в том, в один полный оборот умещаются все три цикла, благодаря этому двигатель работает плавно и эффективно распределяет энергию. Поскольку РПД вращается и не имеет традиционных клапанов, привычные для ДВС вибрации отсутствуют, достичь высоких оборотов становится гораздо проще.

Золотой век роторных моторов

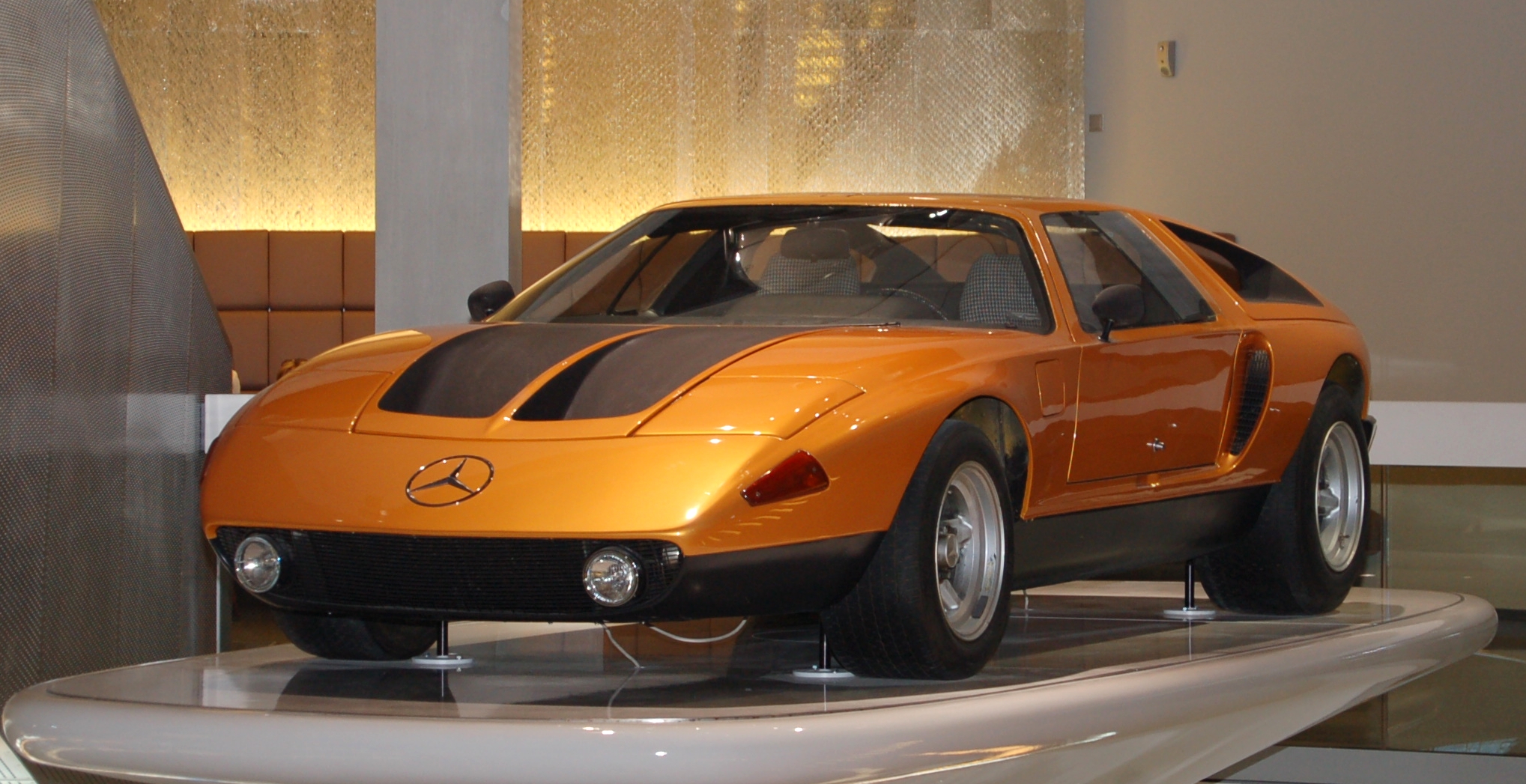

1960-1970-е годы стали временем триумфа роторных технологий. Автопроизводители по всему миру, от Японии до Германии и США, вкладывали миллионы в разработку собственных версий этого двигателя. Особых успехов добилась Mazda, сумевшая создать целую линейку автомобилей с роторными моторами — от компактных купе до необычных пикапов.

Советский Союз тоже принял участие в этой технологической гонке, только неофициально, без лицензии. В руки к советским инженерам попал немецкий автомобиль NSU Ro 80, работающий на РПД, в результате чего на свет появился ВАЗ-311 — первый советский РПД. Через два на свет родился первый роторный автомобиль в СССР — ВАЗ-21018. Всего было изготовлено 50 таких автомобилей для испытаний серии, но через полгода тестов роторные двигатели были заменены обычными в связи с огромным количеством неисправностей. В массовое производство автомобили не попали, но некоторые роторные модели ВАЗ прижились как автомобили КГБ и ГАИ.

Роторные двигатели того времени поражали своей компактностью и мощностью. При скромных размерах они выдавали впечатляющие показатели, легко раскручиваясь до запредельных для обычных моторов оборотов. Спортивные модели с такими двигателями обладали неповторимым характером — резким разгоном и характерным звуком работы, который поклонники технологии помнят до сих пор.

Что не так с роторным двигателем

Двигатель Ванкеля обладает серьёзными преимуществами перед традиционным поршневым двигателем. Во-первых, он занимает значительно меньший объём и имеет меньший вес, что делает его идеальным для применения в стеснённых подкапотных пространствах. Во-вторых, двигатель Ванкеля обладает гораздо большим отношением мощности к массе, даёт больший крутящий момент и способен развивать невероятные для традиционного двигателя обороты. РПД практически не даёт вибраций, не начинает стучать и к тому же дешевле в производстве.

Если он такой идеальный, почему его так редко используют? Виной тому фундаментальные проблемы конструкции. Главным недостатком является неэффективность сгорания топлива — вытянутая форма камеры не позволяла топливной смеси сгорать равномерно, что приводило к повышенному расходу и токсичности выхлопа.

Не менее серьезной проблемой стала ненадежность уплотнений ротора. Эти детали, работающие в экстремальных условиях, быстро изнашивались, требуя дорогостоящего ремонта уже после 80-100 тысяч километров пробега (что выглядит немного иронично, учитывая, что именно Ванкель, чьим именем назван двигатель, занимался разработкой уплотнений). С ужесточением экологических норм в 1990-х годах доводка роторных моторов до современных стандартов стала практически невыполнимой задачей.

Перспективы и будущее

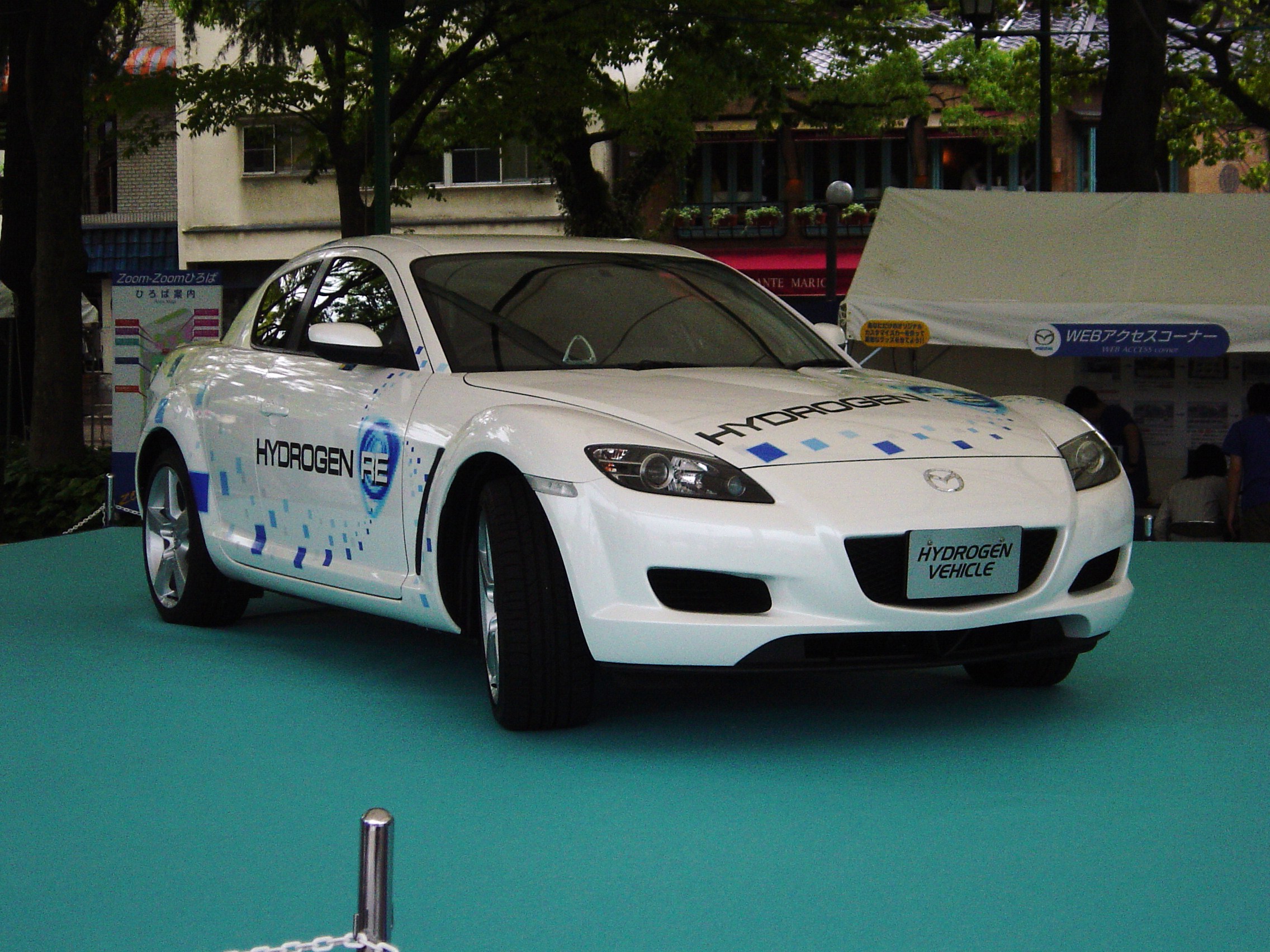

Сегодня роторные двигатели почти исчезли с дорог общего пользования, но их история продолжается. Инженеры Mazda нашли пару новых применений технологии: переоборудовать роторный мотор для работы на водородном топливе и использовать его как генератор для увеличения запаса хода электромобилей.

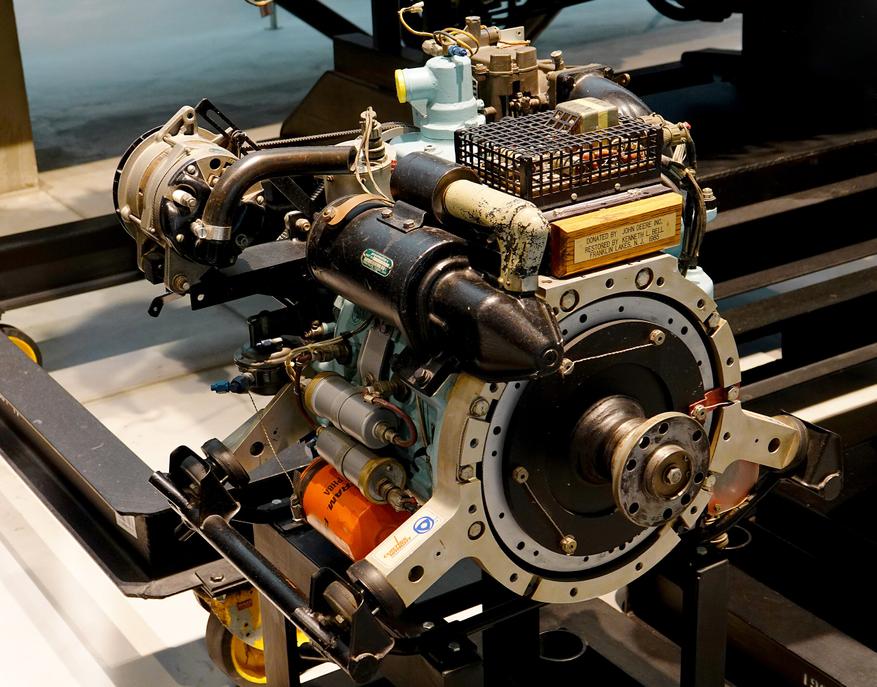

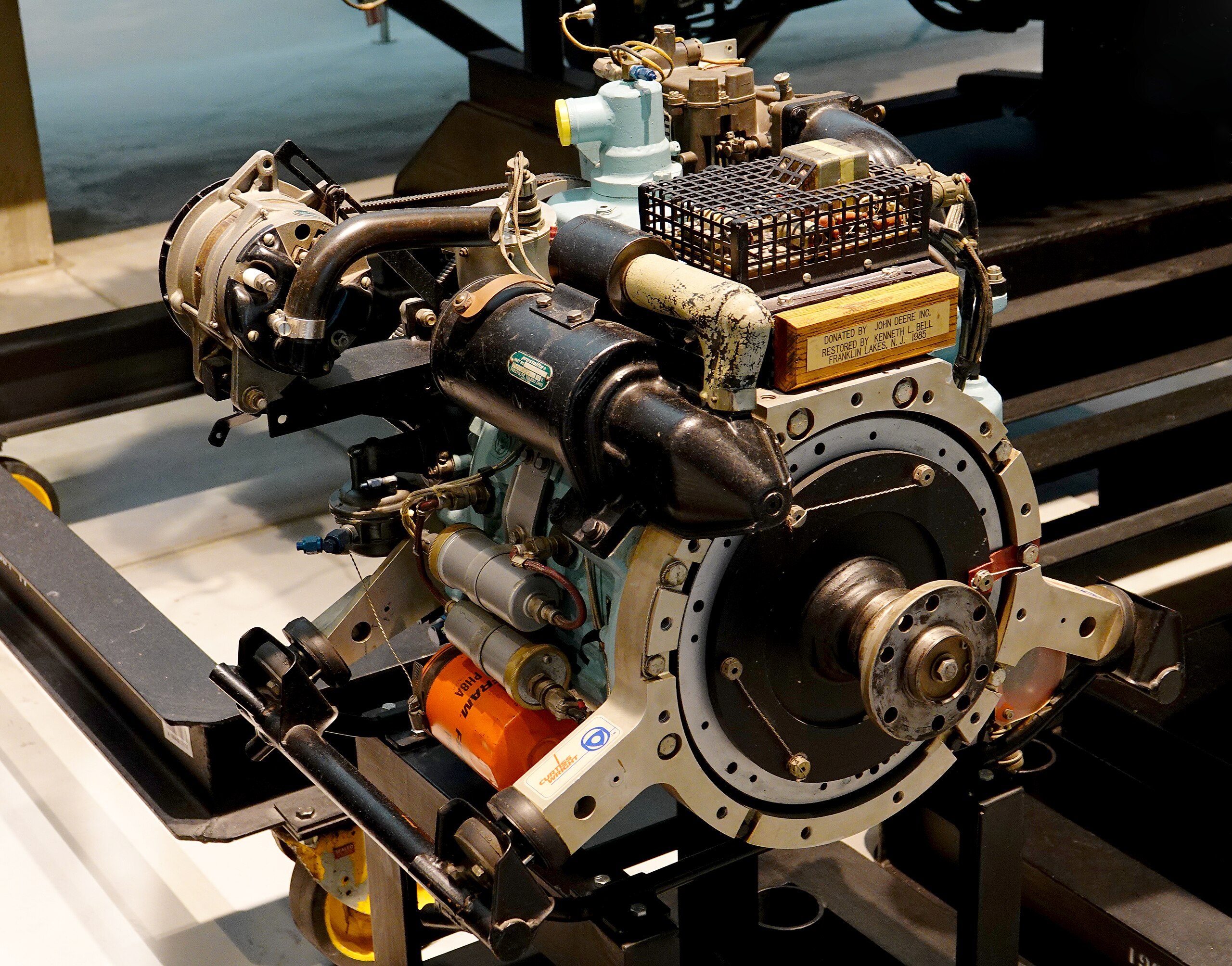

Двигатель применяют в авиации, в гоночных автомобилях и даже в поездах. Пусть роторный двигатель не смог полностью реализовать свой потенциал, но он навсегда оставил след в автомобильной истории.
