Почему у реактивного истребителя МиГ-15 в носу две «ноздри»

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Реактивный советский самолет МиГ-15 многие считают лучшим истребителем в мире на период 50-60-х годов прошлого века. И вполне заслуженно, он показал свою эффективность во многих конфликтах, и оставался в строю в некоторых странах до начала 2000-х годов. В его конструкции есть элемент, который, несмотря на свою кажущуюся простоту, скрывает в себе глубокий инженерный замысел — массивная перегородка, расположенная в самом центре огромного носового воздухозаборника. Без неё этот самолет не стал бы тем грозным и эффективным истребителем, каким он запомнился в истории. Зачем она была нужна? — Давайте разбираться.

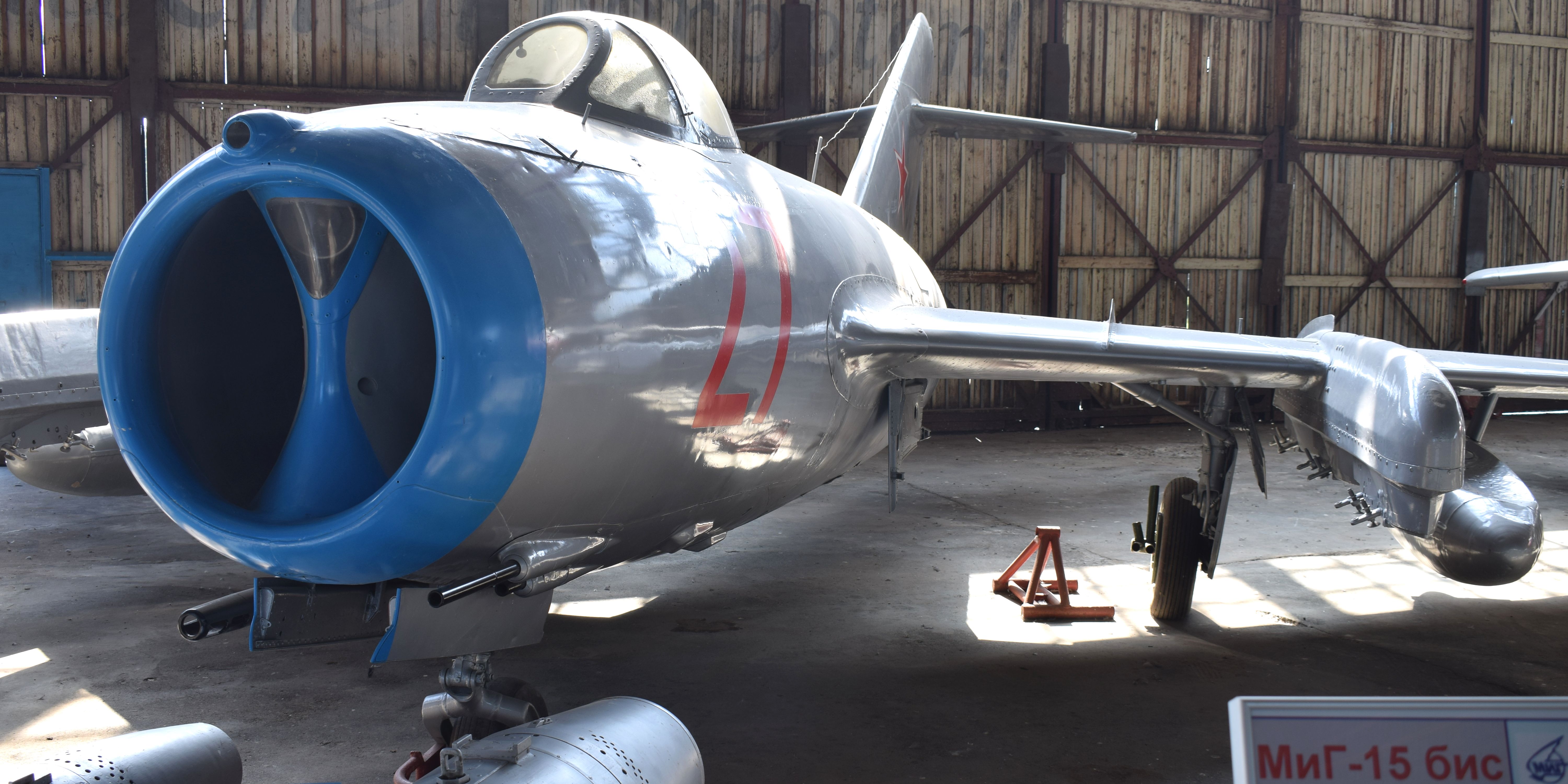

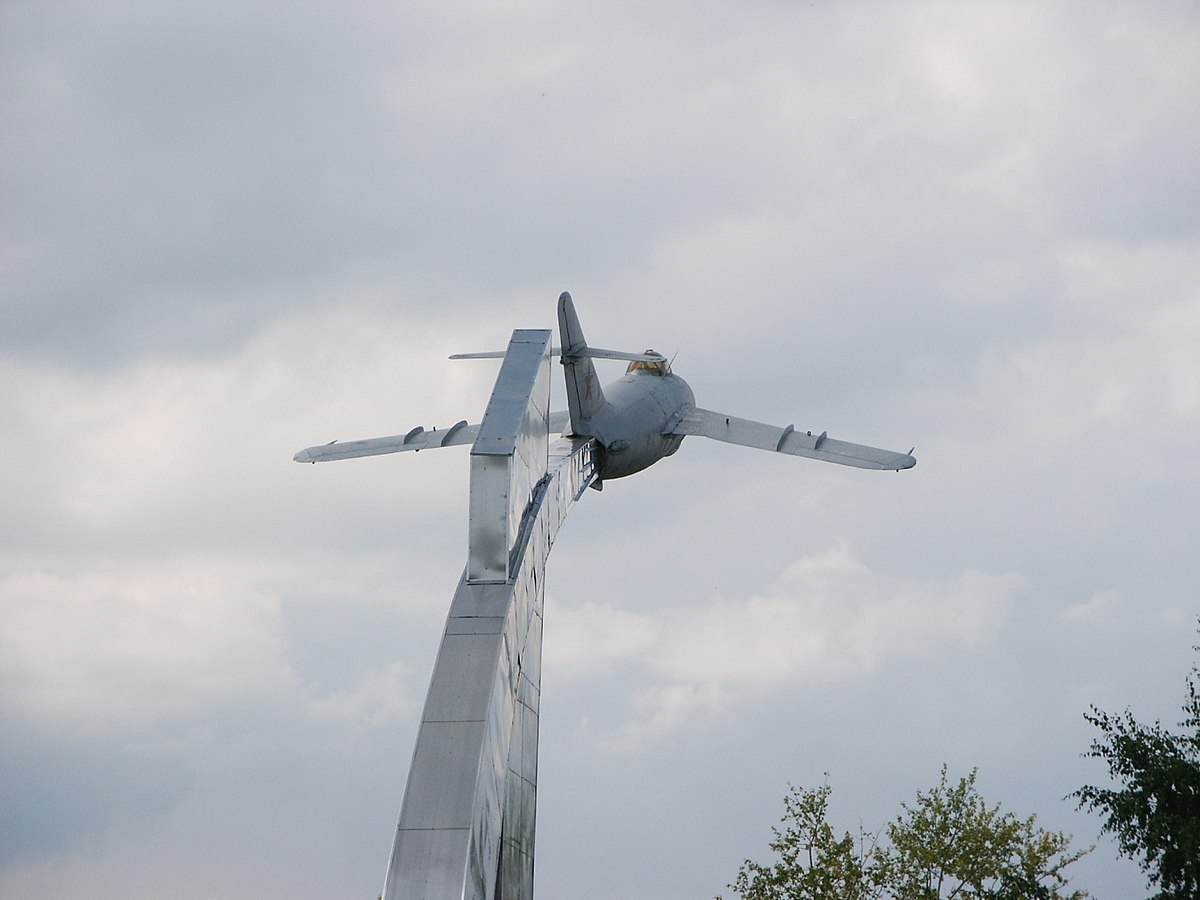

Автор: Michael Ravodin Источник: commons.wikimedia.org

В эпоху зарождения реактивной авиации конструкторы столкнулись с необходимостью разработки принципиально новых решений и компоновок для эффективного использования реактивных двигателей. Одной из ключевых проблем было обеспечение стабильного и равномерного потока воздуха к компрессору двигателя, особенно на высоких скоростях. Традиционные схемы воздухозаборников, применявшиеся на поршневых самолетах, оказались непригодными для реактивной техники (скорости полета увеличились).

Внешний вид МиГ-15 резко отличался от своих предшественников. Вместо привычного обтекаемого носа, где обычно располагались радар, антенны и другое оборудование, у него зияло огромное круглое отверстие воздухозаборника (почти равное площади фюзеляжа). К моменту появления МиГ-15 подобные решения уже применялись на некоторых других реактивных машинах, например, на британском Gloster Meteor и американском F-86 Sabre. Однако именно МиГ-15 и его модификации стали, пожалуй, самым известным и успешным примером самолета с подобной конструкцией.

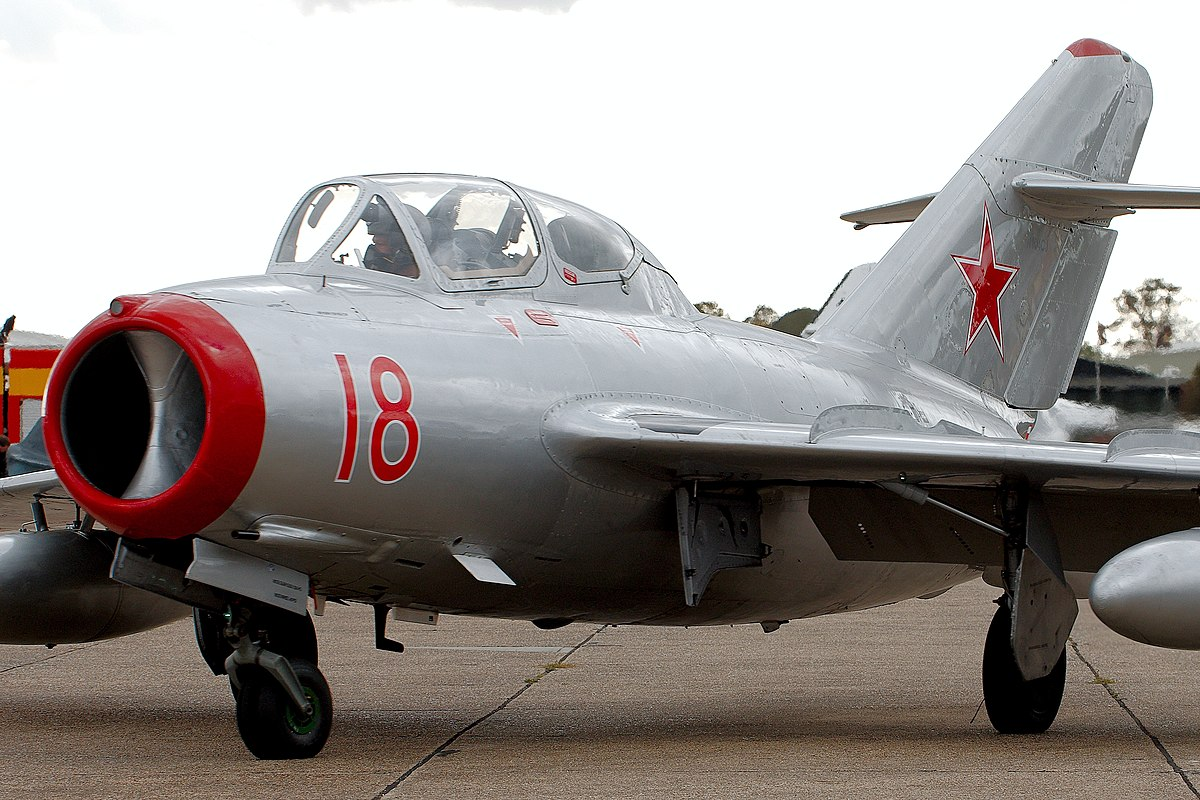

Автор: wallycacsabre Источник: commons.wikimedia.org

Такое расположение воздухозаборника было продиктовано стремлением обеспечить максимально эффективный приток воздуха к двигателю. Конструкторы понимали, что чем короче и прямее будет воздуховод, тем меньше будут потери давления и завихрения воздуха, поступающего в компрессор. Это было важно для стабильной и надежной работы двигателя на высоких скоростях и больших высотах, где разряженный воздух предъявляет повышенные требования к эффективности подачи воздуха.

Освобождение носовой части фюзеляжа позволило конструкторам разместить внутри топливные баки, вооружение (пушка и пулемёты) и другое необходимое оборудование, не прибегая к сложным обходным каналам для воздуховодов. Это значительно упростило конструкцию самолета и уменьшило его вес. Кроме того, такое расположение позволило сместить двигатель ближе к центру масс, что положительно сказалось на управляемости и маневренности истребителя. Конструкторы МиГ-15 добились практически идеальной развесовки, благодаря чему самолет сохранял устойчивость даже при получении серьезных боевых повреждений.

Однако, у такой компоновки был и свой недостаток. Занятая воздухозаборником носовая часть привела к тому, что традиционное место для размещения приборов и оборудования пришлось искать в других частях самолета. Именно это обстоятельство и привело к появлению той самой массивной перегородки в воздухозаборнике, которую многие ошибочно воспринимают лишь как простой разделитель воздушного потока.

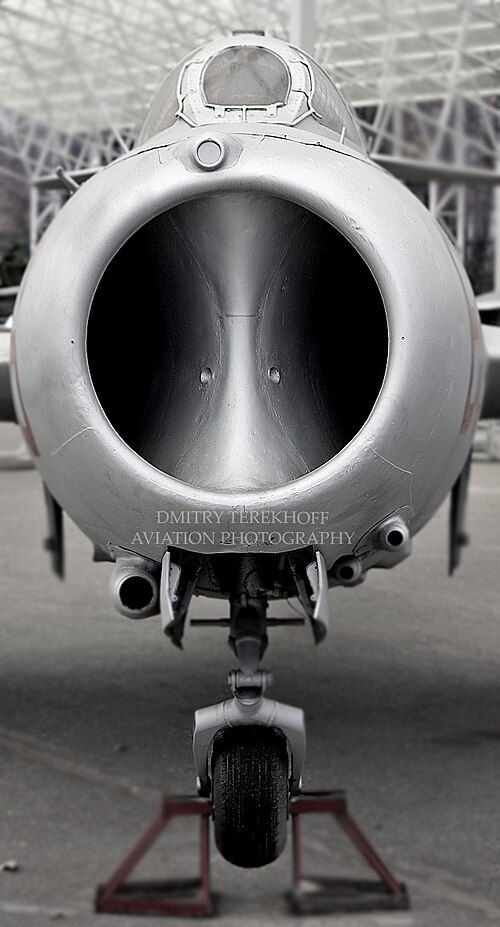

Автор: Dmitry Terekhov Источник: commons.wikimedia.org

Главной задачей перегородки была стабилизация осевого потока воздуха, поступающего в двигатель. Без этой перегородки в воздухозаборнике возникали бы сильные завихрения, которые могли привести к возникновению опасных явлений, таких как флаттер и помпаж двигателя. Флаттер — это самопроизвольные колебания лопаток компрессора, вызванные нестабильным воздушным потоком, которые могут привести к их разрушению. Помпаж — это срыв потока воздуха в компрессоре, приводящий к резкому падению тяги и сильной вибрации двигателя. На высоких скоростях эти колебания могли вызвать перебои в работе и даже привести к полной остановке, что было бы катастрофическим для самолета в полете. Перегородка эффективно разделяла и направляла поток воздуха, предотвращая образование этих опасных завихрений и обеспечивая стабильную работу двигателя.

Кроме стабилизации воздушного потока, перегородка выполняла роль важного силового элемента конструкции. Она крепилась к носовому кольцу воздухозаборника и к корпусу самолета, обеспечивая дополнительную прочность и жесткость всей носовой части фюзеляжа.

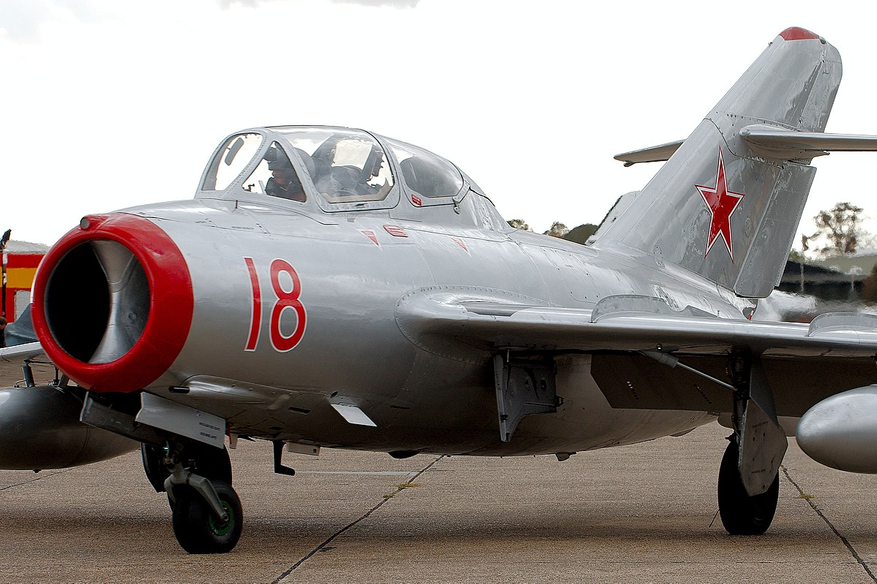

Автор: Airwolfhound Источник: commons.wikimedia.org

Еще перегородка использовалась для размещения различных приборов и оборудования, необходимых для работы самолета. В частности в более поздних модификациях истребителя там монтировались прицельные приспособления и курсовой автомат, а внутри проходили кабели к ним. Кроме того, на перегородке могли крепиться датчики (трубка Пито) и другие элементы оборудования, необходимые для контроля работы двигателя и других систем самолета. Несмотря на то, что все эти важные элементы размещались спереди, опыт Корейской войны показал живучесть самолета при попаданиях осколков в носовую часть.

Носовая перегородка спереди МиГ-15 — это яркий пример того, как кажущаяся простой деталь может играть важную роль в обеспечении высокой эффективности и надежности сложной технической системы. Эта деталь не только разделяла воздушный поток и стабилизировала его, но и выполняла роль силового элемента конструкции, а также использовалась для размещения приборов и оборудования. Без этой детали МиГ-15 не смог бы достичь тех выдающихся летных характеристик. Поэтому, когда мы видим МиГ-15 (их много на постаментах в разных городах), важно помнить, что за внешней простотой его конструкции скрывается глубокий инженерный замысел и расчет, направленный на достижение высокой эффективности и надежности.

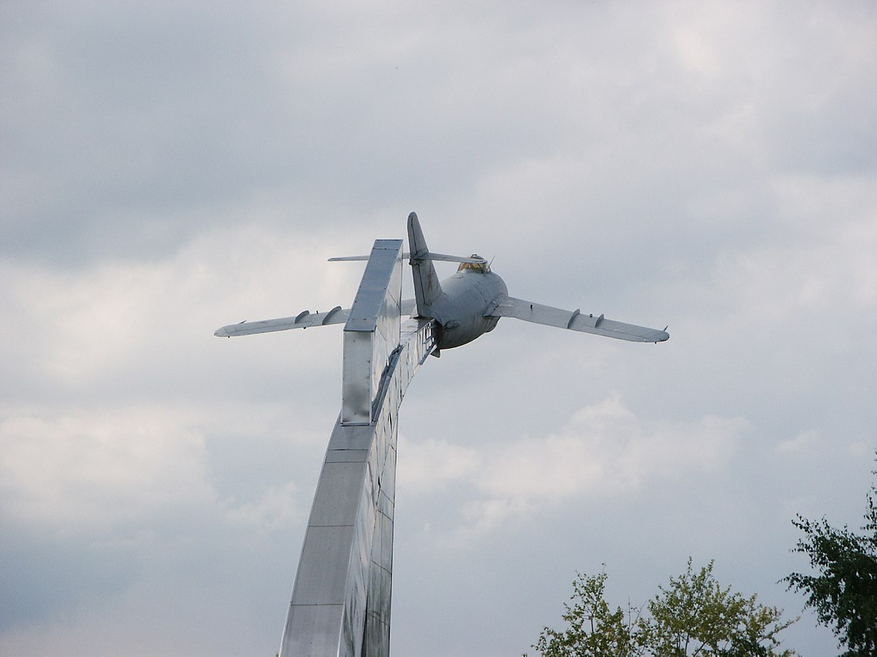

Автор: Александр Сергеев Источник: commons.wikimedia.org

Спасибо за внимание.

Изображение в превью:

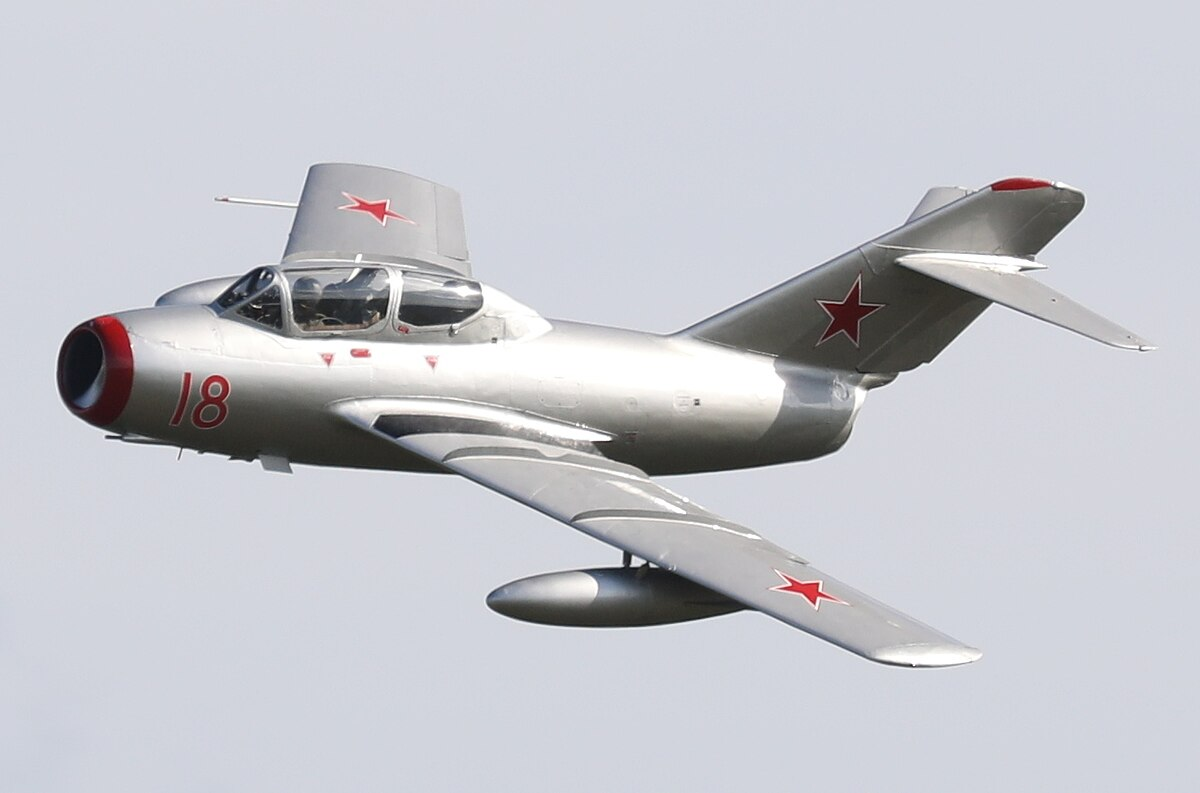

Автор: Michael Ravodin
Источник: commons.wikimedia.org
