Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о шикарном 3D-принтере JGMAKER JGAURORA A5S. Данная модель интересна тем, что поставляется в предсобранном виде и практически готова к печати уже через 15 минут после распаковки. Принтер может похвастаться хорошим качеством и большой площадью печати, качественной платформой с подогревом и простым управлением. Если заинтересовались, милости прошу…



Приобрести 3D-принтер JGMAKER JGAURORA A5S можно в официальном магазине на Алиэкспресс ЗДЕСЬ



Характеристики:

  • — Производитель — JGMAKER
  • — Наименование модели — JGAURORA A5S
  • — Технология печати — FDM
  • — Количество экструдеров – 1шт (Bowden extruder)
  • — Материал для печати — пластики ABS, PLA, HIPS, FLEX, Watson, PETG (диаметр 1,75мм)
  • — Дисплей — сенсорный LCD 2,8″
  • — Платформа — с подогревом
  • — Площадь печати — 305х305х320мм
  • — Диаметр сопла — 0,4мм
  • — Толщина слоя — 0,05-0,3мм
  • — Скорость печати — 10-140 мм/с
  • — Поддерживаемый формат – STL, OBJ, G-Code
  • — Варианты загрузки моделей – с ПК по кабелю и с SD-карты
  • — Габариты — 536x480x543мм
  • — Вес — 13,8кг

Комплектация:

  • — Основание (база) в сборе
  • — Направляющая рама в сборе
  • — Держатель катушки
  • — Бобина PLA-пластика
  • — Аксессуары
  • — Руководство пользователя
  • — Инструкция по настройке

3D-принтер JGMAKER JGAURORA A5S поставляется в большой картонной коробке весом около 17кг:

Как правило, доставка осуществляется курьерской компанией на дом, поэтому проблем не возникает. В случае с вывозом из центра выдачи позаботьтесь о наличии транспортного средства, так как далеко руками эту коробку не унести.

Упаковка двухъярусная, направляющая рама расположена снизу, а основание с подвижным столом сверху:

Оба «яруса» имеют отдельные защитные боксы из пенопласта, который принимает все механические воздействия на себя, поэтому за сохранность изделия можно быть спокойным.

Дополнительные аксессуары размещены в отдельной коробке:

Это провод питания с евровилкой, крепеж, дополнительное сопло диаметром 0,4мм, запасная лапка подачи филамента, USB-кабель для подключения к компьютеру, SDHC карта памяти SanDisk 8ГБ с картридером, силиконовый бампер и запасной термодатчик:

Комплектация богатая. Мало того, что сам принтер изначально предсобран и настроен, так еще и в комплекте присутствуют некоторые запасные части и бобина PLA-пластика. Собственно, после базовой сборки можно смело начинать печатать, ничего докупать не нужно!



Основание:



Основание (база) представляет собой сборный модуль, в котором размещаются плата управления, блок питания и подвижный столик (платформа). Помимо того, что основание упаковано в отдельный пенопластовый бокс, рабочий стол дополнительно защищен транспортировочным скотчем:

Рабочий стол состоит из алюминиевой пластины с нагревательным элементом и стекла Ultrabase со специальным покрытием для лучшего сцепления (прилипания) печатаемой детали. Такие материалы выбраны не случайно, поскольку алюминий является прекрасным проводником тепла, а стекло дает более ровную поверхность без какого-либо окисления или изгиба в процессе эксплуатации. Размеры стола составляют 305мм*305мм, а область построения модели 305мм*305мм*320мм:

Если приглядеться, то можно заметить специальные нагревательные дорожки и термодатчик для контроля температуры.

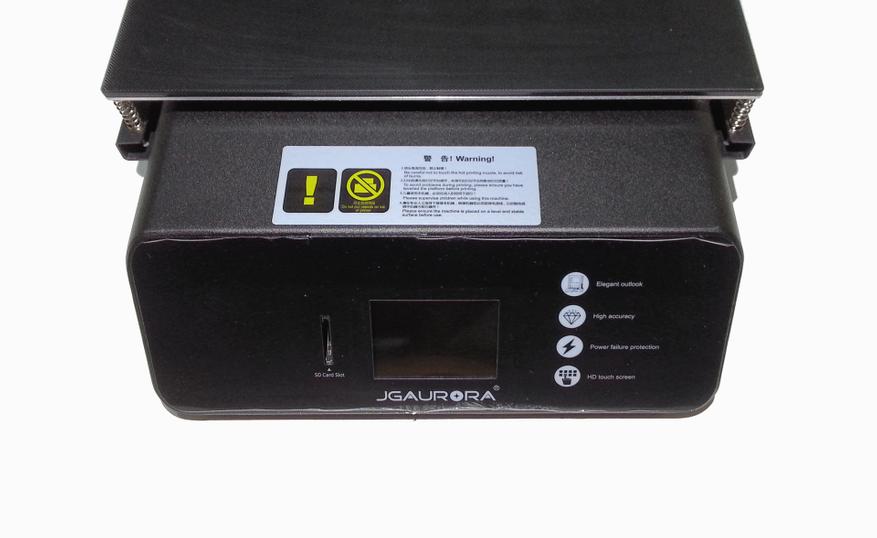

Все управление сосредоточено спереди и осуществляется с помощью сенсорного экрана:

Диагональ экрана составляет 2,8″, а наличие сенсорного ввода значительно ускоряет управление. Дисплей очень контрастный с хорошими углами обзора.

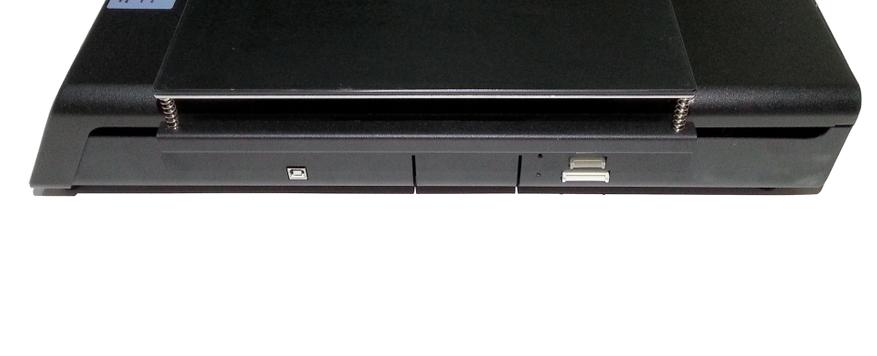

С правого торца присутствует USB Type B разъем для подключения к компьютеру и три разъема для подключения приводов и датчиков:

В модели JGAURORA A5 был еще дополнительный USB Type A разъем для подключения флешек, но в обновленной версии его убрали. Других элементов на корпусе нет.

Для хорошей устойчивости и минимизации вибрации при работе, подошва снабжена прорезиненными ножками:

Внутри корпуса базы расположены плата управления, блок питания, дисплейный модуль и приводы подвижного столика:

Особого внимания заслуживает монтаж: пайка ровная и аккуратная, все шлейфы стянуты жгутами, а разъемные соединения зафиксированы термоклеем. В общем, все шикарно:

Всем этим хозяйством управляет 32-битный контроллер STM32F103ZET6:

Дисплейный модуль:

Блок питания на 360W (24V/15A), судя по весу, достаточно качественный:

При желании можно заменить на какой-нибудь фирменный (MeanWell), места внутри предостаточно.

Особый плюс данной модели в том, что принтер уже изначально собран и настроен, ремни натянуты, винтовые и цилиндрические направляющие смазаны, поэтому штудировать руководства по сборке не потребуется:



Также радует хорошая прочность и жесткость конструкции благодаря применению листового металла толщиной около 1,35мм и ребер жесткости:



Рама:



Рама в 3D-принтере JGMAKER JGAURORA A5S также поставляется в собранном виде в отдельном пенопластовом боксе:

Толщина стенок корпуса составляет около 1,3мм, конструкция также может похвастаться хорошей жесткостью:

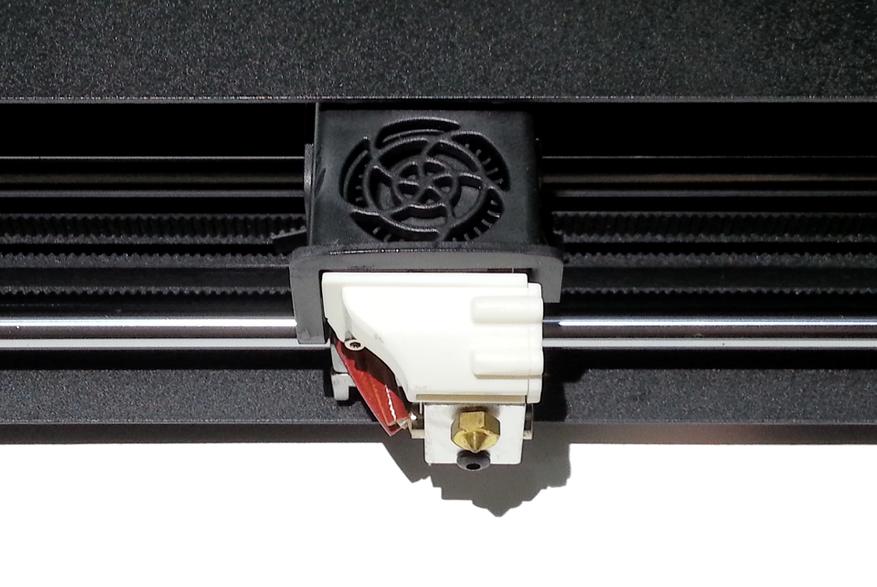

Каретка экструдера оси Х двигается по цилиндрическим направляющим. Она довольно миниатюрная и совмещена с радиатором охлаждения, что позволяет печатать на высоких скоростях:

В данной модели применяется экструдер Боудена (Bowden extruder), состоящий из двух частей. Механизм подачи («cold-end») жестко закреплен на раме:

От него по специальной трубке подается филамент в сам экструдер («hot-end»), сочетающий в себе блок нагрева пластика и специальную печатающую головку (сопло), расположенные уже непосредственно на подвижной каретке:

Стоит отметить, что в комплекте имеется сопло диаметром 0,4мм, с помощью которого достигаться толщина слоя в 100 микрон. Без дополнительных манипуляций поддерживаются ABS, HIPS и PLA-пластики с диаметром 1,75мм, с другими типами нужно экспериментировать.

Соединительные провода уложены в оплетку, дабы случайно не попали во вращающиеся элементы. Валы смазаны, концевики настроены. Для минимизации вибраций и прочих эффектов (воблинг) применены гибкие разрезные муфты с компенсацией несоосности. Для точного позиционирования по оси Z (высоте) использованы два мотора и две шарико-винтовые передачи (ШВП) по бокам:

В общем, вся рутина по сборке, которая зачастую так пугает новичков, точно и аккуратно выполнена производителем, нужно лишь прикрутить раму к платформе и можно печатать.



Сборка:



3D-принтер JGMAKER JGAURORA A5S примечателен не только отличными параметрами печати, но и тем, что поставляется в предсобранном виде. Пользователи, ранее не имевшие дел с 3D-принтерами, по достоинству оценят этот момент.

Сама сборка проста до безобразия:

1) первым делом необходимо прикрутить раму к платформе 8 винтами:

Винты М4 для крепежа снизу, винты М3 сбоку. Последние как раз появились в обновленной модели для повышения жесткости конструкции

2) далее необходимо удалить со стола транспортировочный скотч. Это самая долгая операция, поскольку скотч прилипает очень сильно и не всегда просто удаляется. После этого берем 4 зажима и фиксируем столик с нагревательной пластиной между собой:

Ориентируйтесь по белым полям с обратной стороны пластины, чтобы не повредить дорожки. Я рекомендую удалять скотч именно после крепления рамы к платформе, т.к. столик подвижный и при неаккуратной сборке может поцарапаться

3) не забываем подключить три разъема с рамы. Перепутать их невозможно, поскольку количество пинов у них различно:

4) далее берем силиконовый бампер и крепим его на края горизонтального портала рамы:

Он очень важен, поскольку при его отсутствии гофра будет зацепляться своими выступами о края портала:

С бампером гофра прекрасно скользит и не цепляется

5) ну и последнее, крепим держатель катушки на раму тремя винтами:

Все, на этом сборка окончена. Должна получиться следующая конструкция:

При наличии липких пятен на столике, его можно слегка протереть слабыми растворителями, например, спиртом. Помните, что на столике имеется специальное покрытие для лучшего прилипания пластика, поэтому относитесь к нему бережно!



Управление и подготовка к печати:



Управление 3D-принтером JGMAKER JGAURORA A5S достаточно простое и осуществляется с сенсорного экрана с хорошей контрастностью:

Версия прошивки:

Меню интуитивно понятное и затруднений с ним возникнуть не должно. Перед началом печати необходимо провести подготовку принтера по стандартному алгоритму:

1) произвести калибровку рабочего стола с помощью четырех регулировочных винтов с нижней стороны. Она необходима при каждой сборке/разборке, различных механических воздействиях на корпус, да и просто перед «ответственной» печатью. Эта опция находится в меню подготовки «Prepare» -> «Level»:

Необходимо добиться одинакового минимального зазора во всех пяти точках стола. Первое время можно использовать обычный лист бумаги, потом приобрести специальные щупы

2) обезжирить стол, чтобы печатаемая модель хорошо к нему прилипла. При печати больших деталей этому пункту стоит уделить большое внимание, т.к. отклеившаяся от стола модель в конце печати пустит насмарку все затраченное время и пластик. Для более надежной фиксации можно применять клеящие составы (клей БФ со спиртом)

3) разогреть экструдер («hot-end») до нужной температуры и загрузить пластик (филамент). Обычно для PLA-пластика это 190-200°С, для ABS и PETG 220-230°С. В данной модели есть встроенная функция загрузки пластика, но она подходит лишь для PLA-пластика, т.к. нагрев ограничен температурой 187°С:

Для загрузки других типов пластика есть отдельная функция загрузки, где температуру можно выставить вручную:

После нажатия кнопки «IN» начнется загрузка, рекомендую немного помогать механизму подачи руками. После окончания загрузки филамента, подготовка к печати закончена.

Нужная температура стола и экструдера устанавливается в меню «Prepare» -> «Heat»:

Чтобы попробовать напечатать свою первую деталь, достаточно скачать интересующую модель в поддерживаемом формате, например, «STL» (для одноцветных моделек), «WRL» (для цветных), «OBJ» и других. Но одного этого недостаточно, поэтому дабы конвертировать данные модели в понятный принтеру вид, используют специальные программы-слайсеры. Они нарезают объект на слои, из которых 3D-принтер создает физическую модель. 3D-принтер JGAURORA A5S изначально настроен, поэтому скачав необходимую модель в формате G-CODE (уже сконвертированную) и закинув ее на карту памяти, можно попробовать напечатать без дополнительных телодвижений. К примеру, не подключая принтер к компьютеру, удалось напечатать простой свисток с базовыми настройками:

Качество печати хорошее, но так как технология 3D-печати основана на последовательном нанесении слоев пластика, на изделии присутствует небольшая ребристость. Можно минимизировать ее в процессе печати путем установки более мелкого сопла, но избавиться от нее не получится, либо применять постобработку уже готового изделия. Наиболее часто изделие обрабатывают механически (мелкозернистой наждачкой), либо растворителями (ацетон, дихлорметан).

Если поковыряться в настройках, можно подогнать необходимые параметры (качество, заполнение и прочие) и получить очень качественную деталь. Это тема отдельной статьи, поэтому о некоторых тонкостях постараюсь написать во второй части, попутно обозревая интересные и полезные модели.



Выводы:



3D-принтер JGMAKER JGAURORA A5S мне очень понравился. Во-первых, он поставляется в предсобранном виде и не нужно курить мануалы по сборке. Достаточно соединить раму с основой и можно печатать. Во-вторых, JGAURORA A5S является доработкой популярной модели A5, в которой устранены мелкие «болячки», поэтому существенных недостатков просто нет. В-третьих, данная модель может похвастаться большой площадью печати 305х305х320мм, что для недорогих принтеров редкость. В-четвертых, 3D-принтер имеет шикарную платформу (стекло Ultrabase со специальным покрытием и подогрев). В-пятых, здесь есть все полезные «плюшки»: продолжение печати после сбоя питания, облегченная каретка, жесткий корпус и многое другое. Из спорных моментов разве что экструдер Боудена, но если точно настроить ретракты, то проблем не будет.

Если вы ранее не имели дел с 3D-печатью, а попробовать хочется, то рекомендую именно эту модель. Она позволит освоиться, понять азы, при этом обеспечивает хорошее качество печати и стоит недорого. Рекомендую к покупке!
