 Небольшой обзор-тестирование внешнего аккумулятора Tronsmart Edge 20000





Приобретался внешний аккумулятор в официальном магазине Tronsmart  Россия Купить

Характеристики:

• Емкость 20000 мАч
• Вход (порт Micro-USB): 5 В / 3 A, 9 В / 2 A, 12 В / 1.5A
• Вход / выход (порт Type-C): 5 В / 3 A
• Выход (Quick Charge): 5-6,5 В / 3 А, 6,5-9 В / 2 А, 9-12 В / 1,5 А
• Выход (VoltiQ): 5 В / 2,4 A
• Размер: 151 x 79 x 26 мм
• Вес: 395,5 г

  В комплекте идет зарядный кабель и чехол, а также различные информационные вкладыши.



Помимо вполне приличной емкости, отмечу «всеядность» внешнего аккумулятора: это поддержка нескольких стандартов быстрой зарядки сразу. Это и Qualcomm Quick Charge 3.0, VoltiQ и FCP Fast Charging technology.

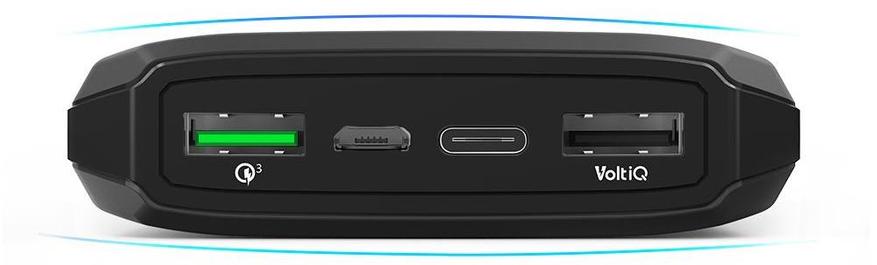

На передней панели устройства присутствуют четыре гнезда разных стандартов USB

Слева порт USB с поддержкой QC3.0, затем идет гнездо MicroUSB для зарядки устройства, далее двусторонний USB Type-C порт, который может как выдавать, так и получать энергию с поддержкой QC3.0. Крайний справа порт — с поддержкой фирменной технологии Tronsmart для быстрой зарядки — VoltiQ.

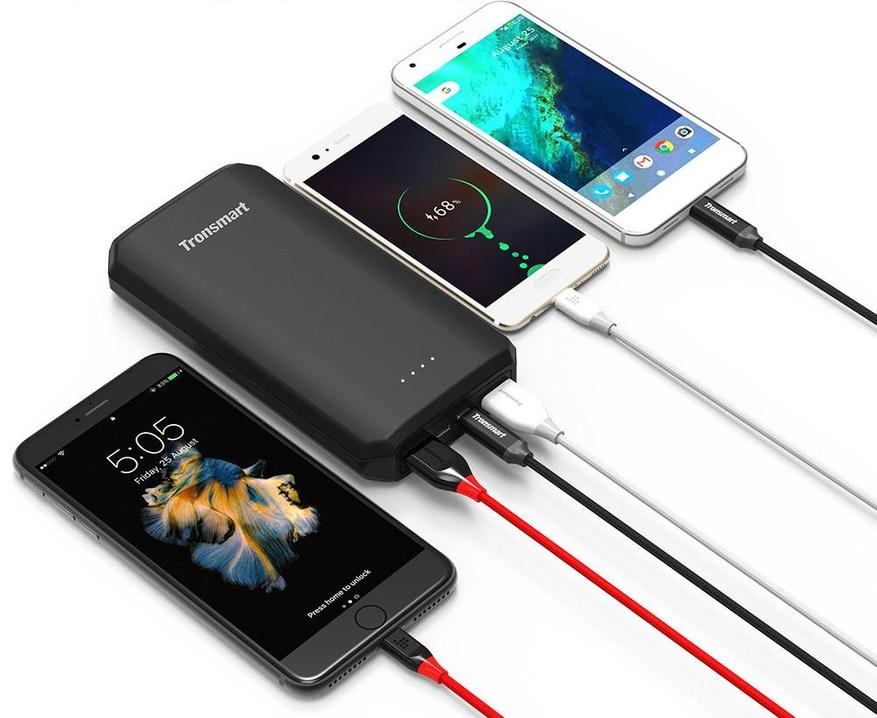

 Итого, устройство позволяет заряжать до трех гаджетов одновременно (!), причем все с большими токами.

 Заказ и получение устройства были в аккурат перед Новым Годом.

 Внешний аккумулятор Tronsmart Edge 20000mAh поставляется в интересной картонной коробочке, запаянной в полиэтилен.

Есть «ушко», чтобы повесить на витрину

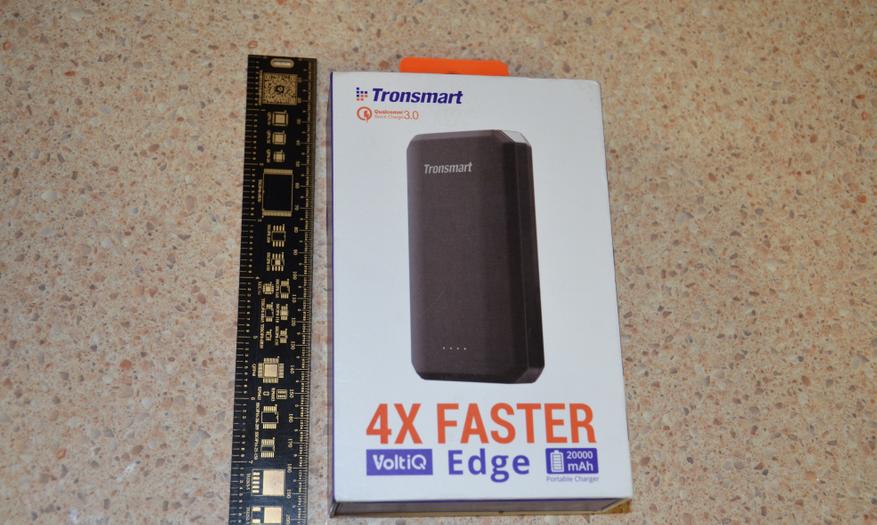

 Размеры упаковки примерно 19 см х 11 см х 4.5 см

На обратной стороне приведены подробные ТТХ устройства

Масса упаковки 580  г

Распаковываем.

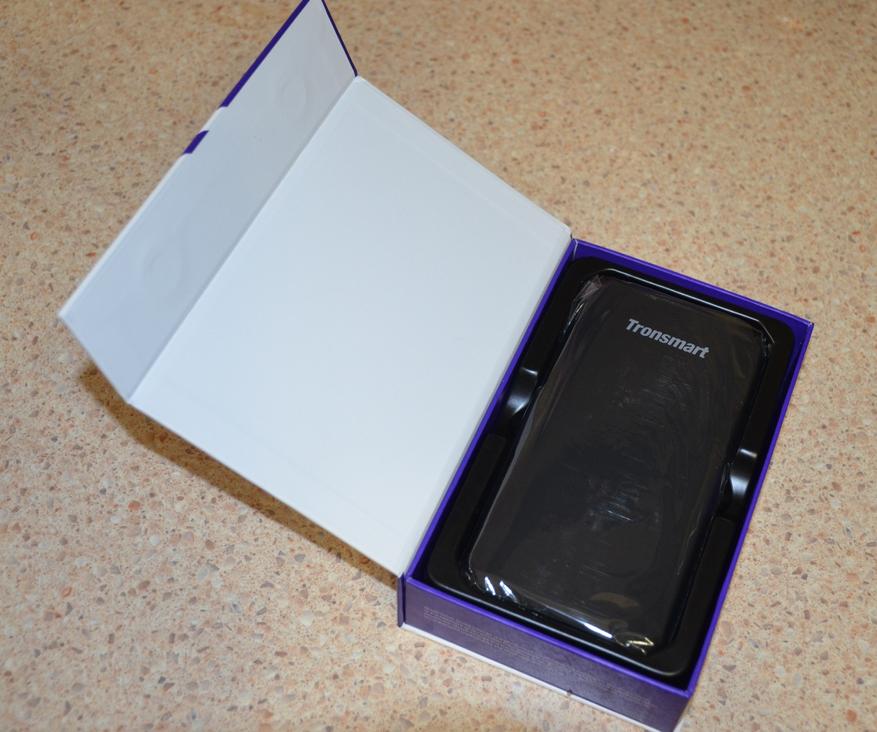

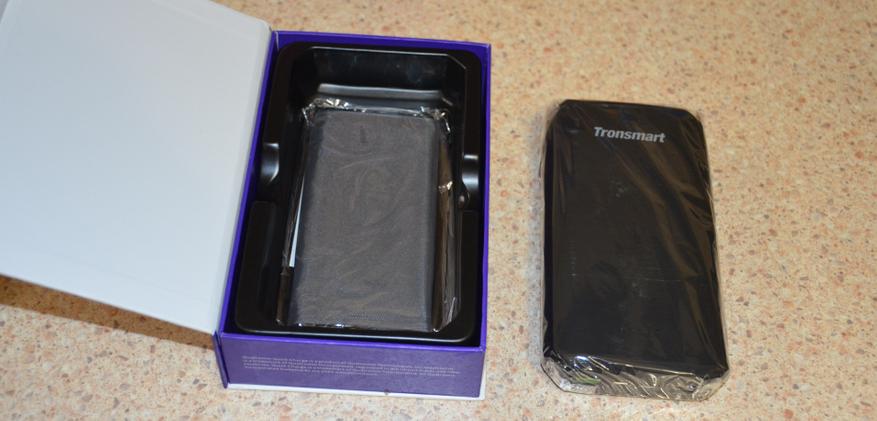

Внутри находится внешний аккумулятор Tronsmart Edge 20000mAh.

Устройство изначально находится  защитном пакете. А вот под ним находится комплектный чехол.

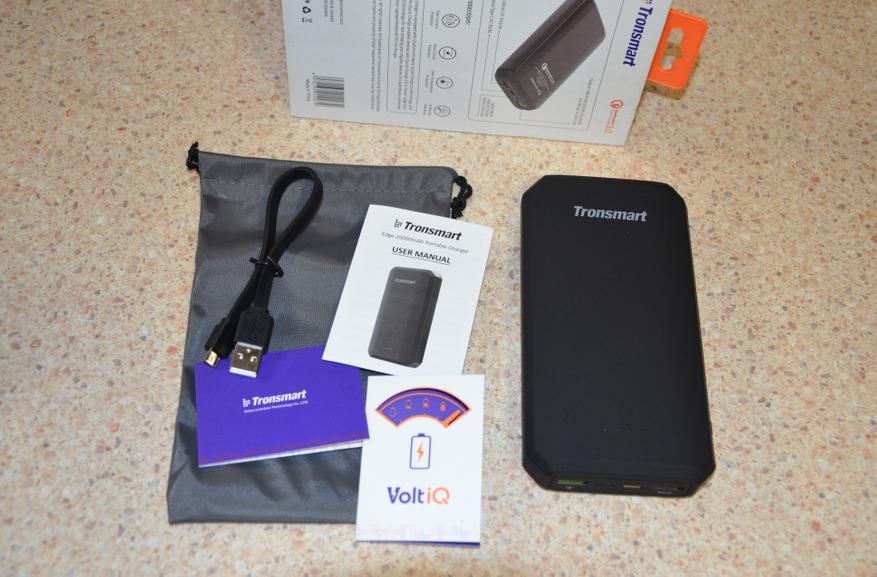

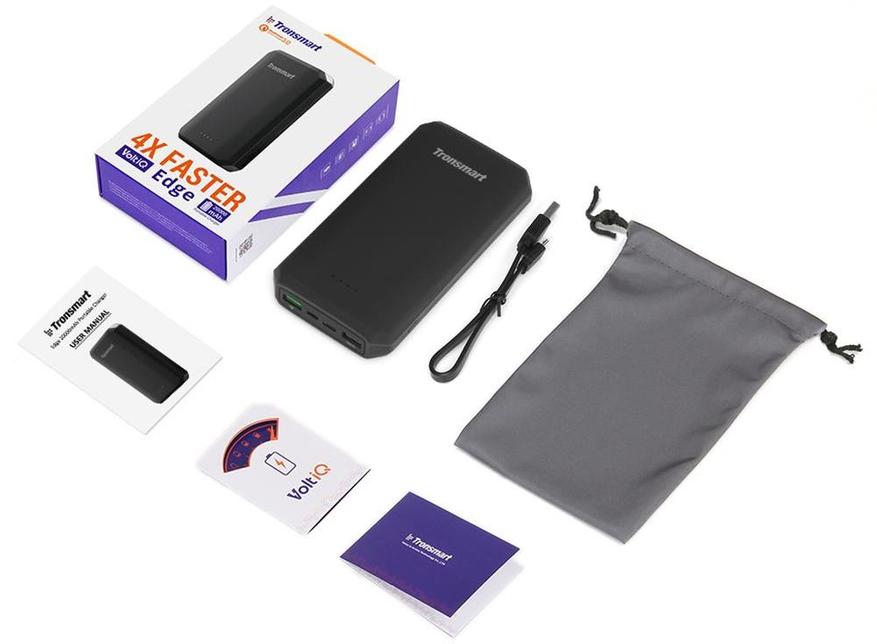

Комплект поставки на фотографии

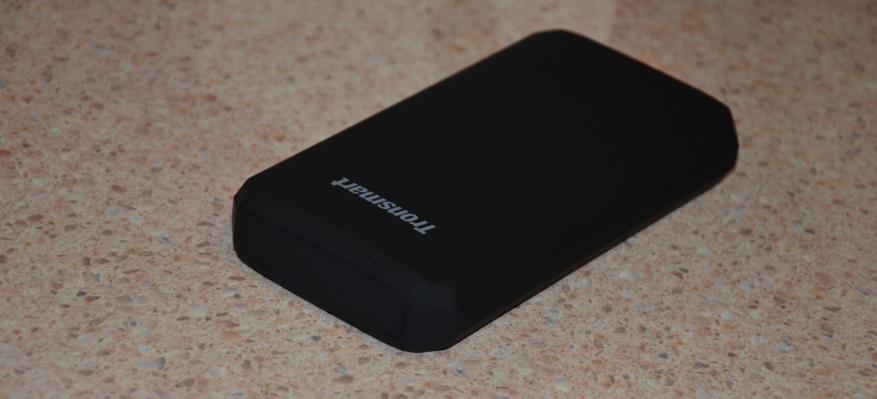

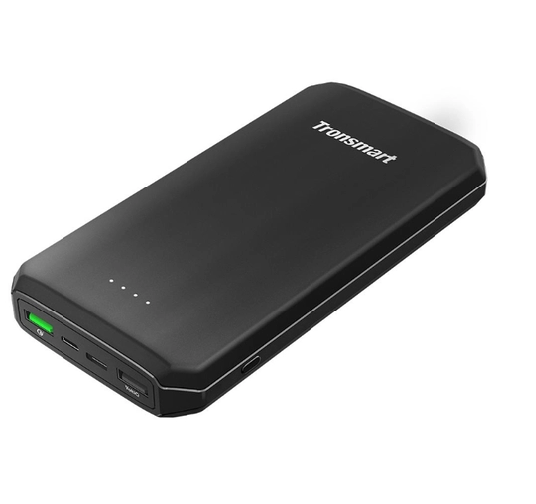

Внешний вид Tronsmart Edge

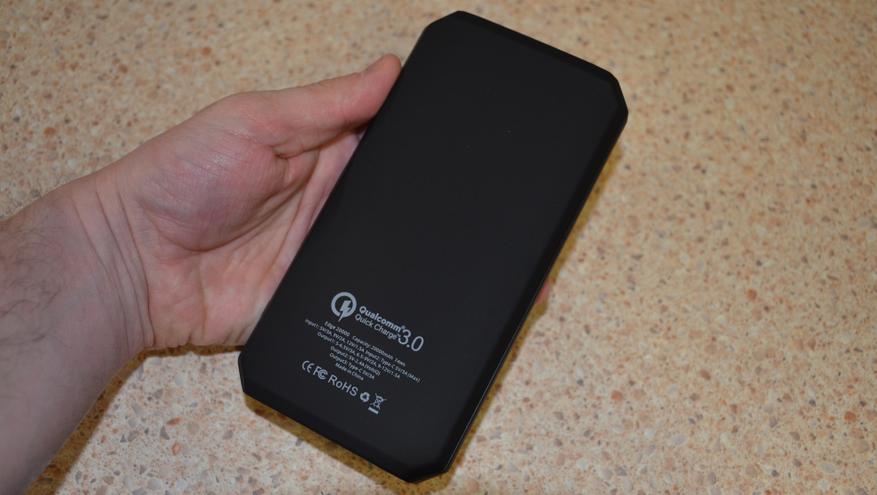

В руке лежит удобно, покрытие антискользящее (типа софт-тач).

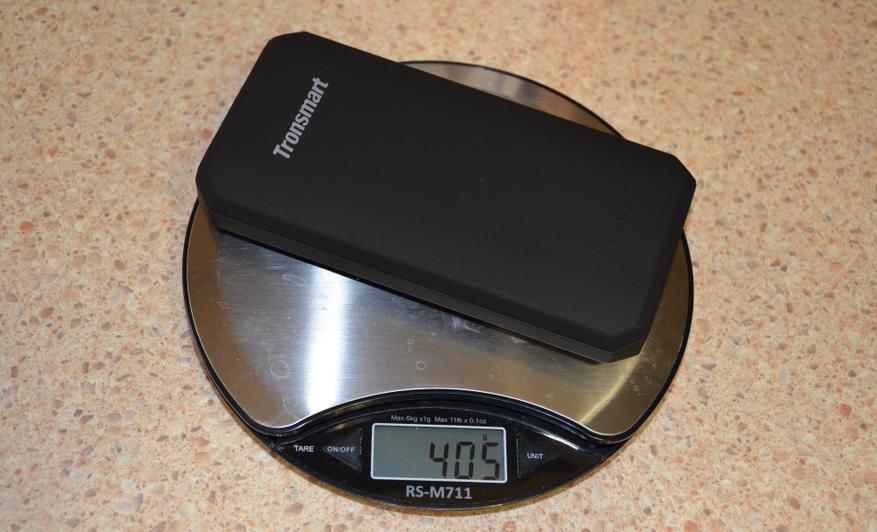

Масса около 400 г

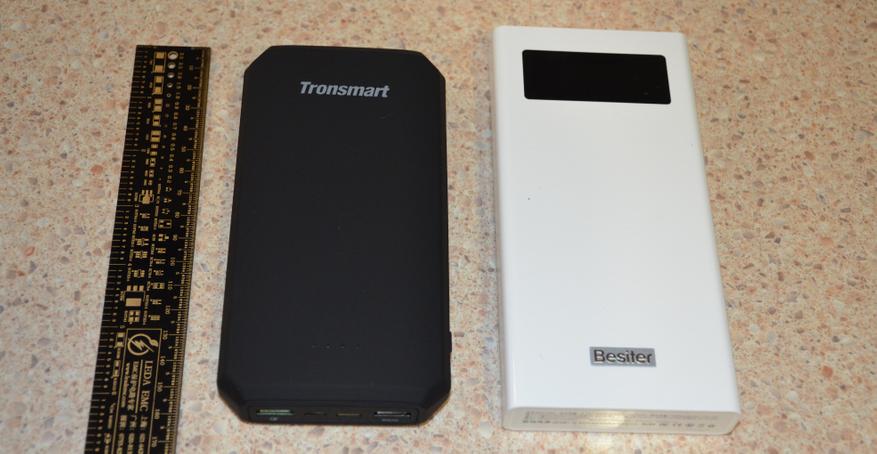

 Сравнение с павербанком Bestier 20000mAh

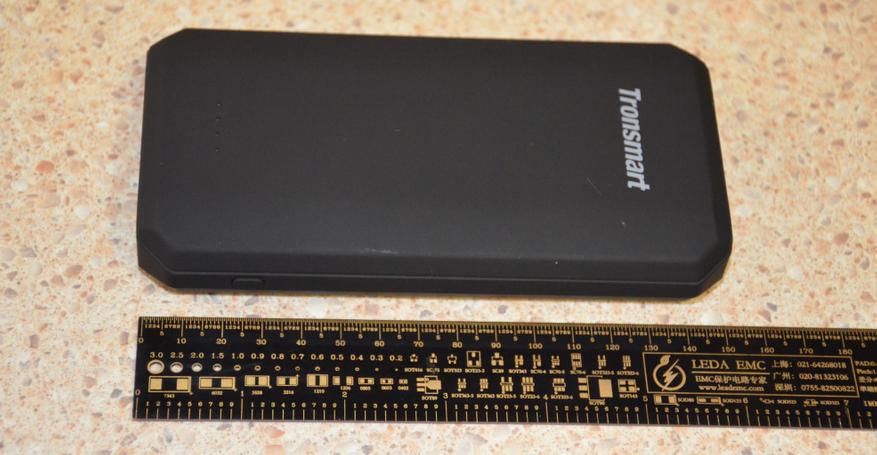

Размеры Tronsmart Edge примерно 15 см х 8 см х 2.5 см

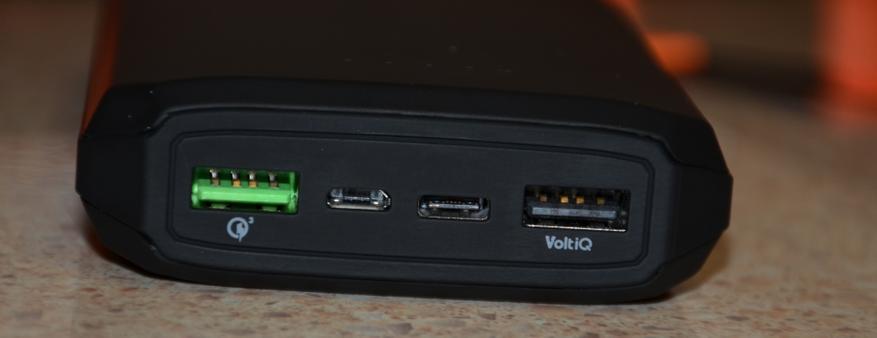

 Панель с разъемами для подключения устройств

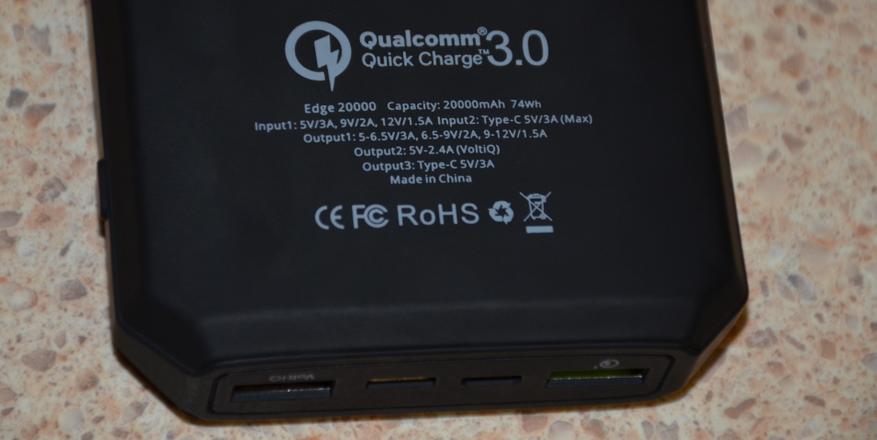

На обратной стороне присутствует табличка с подробными характеристиками

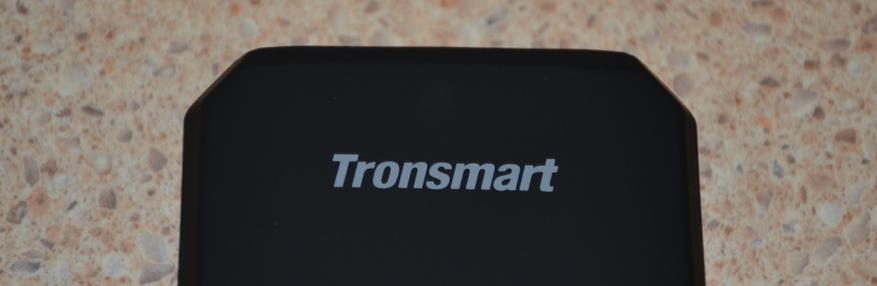

И есть надпись Tronsmart

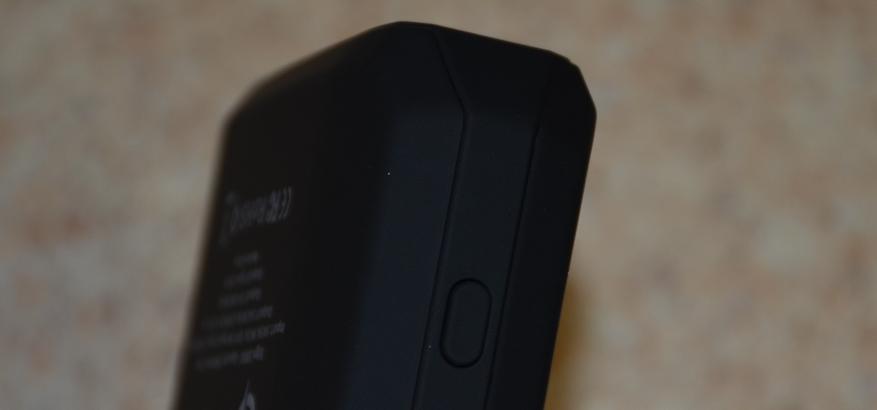

Кнопка включения находится в верхней части устройства. на боковой грани

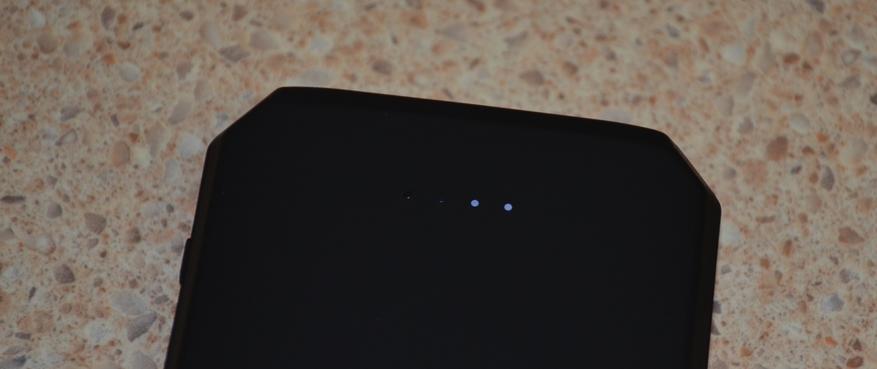

А также присутствует индикация уровня заряда из 4х светодиодов.

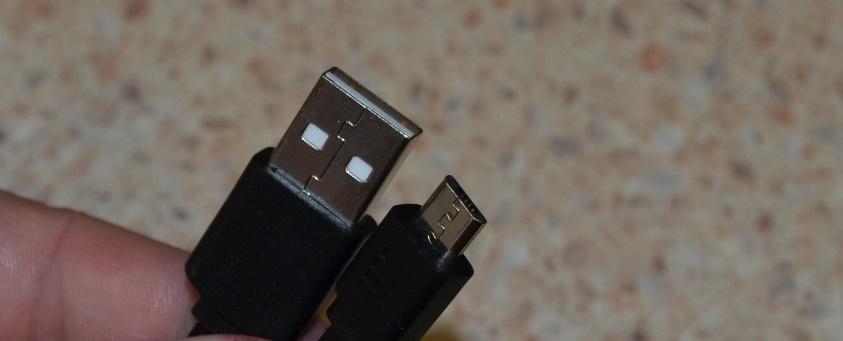

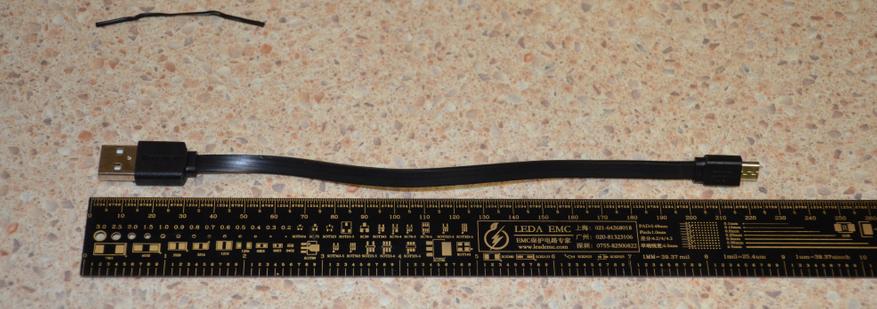

Кабель MicroUSB-USB из комплекта (плоский, на 2А)

Также внутри были вкладыши с информацией и инструкция

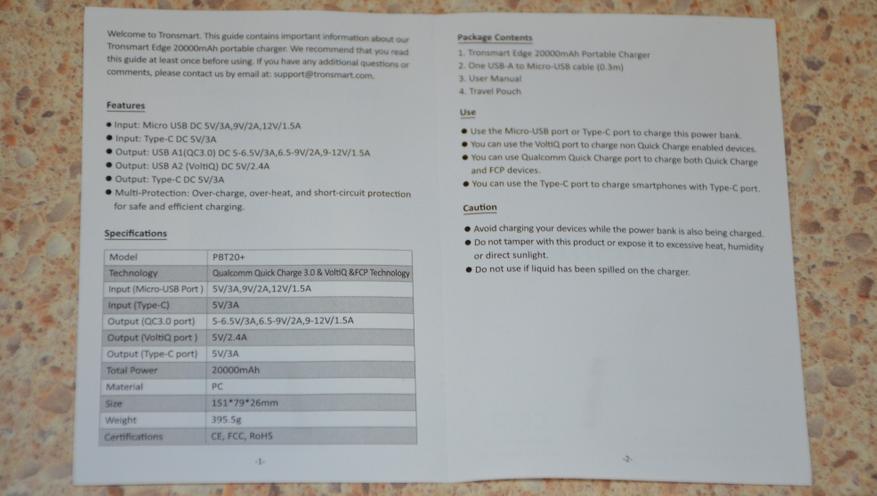

Фотография инструкции (страница с основными ТТХ)

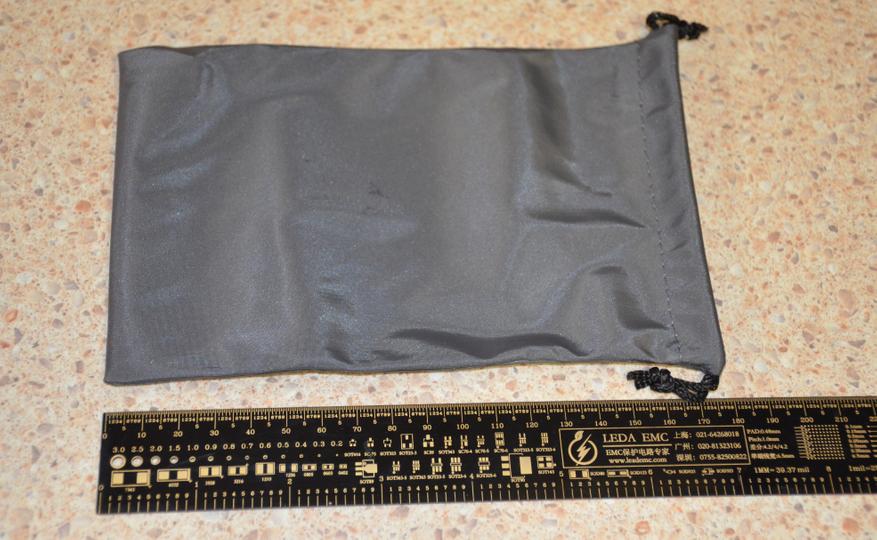

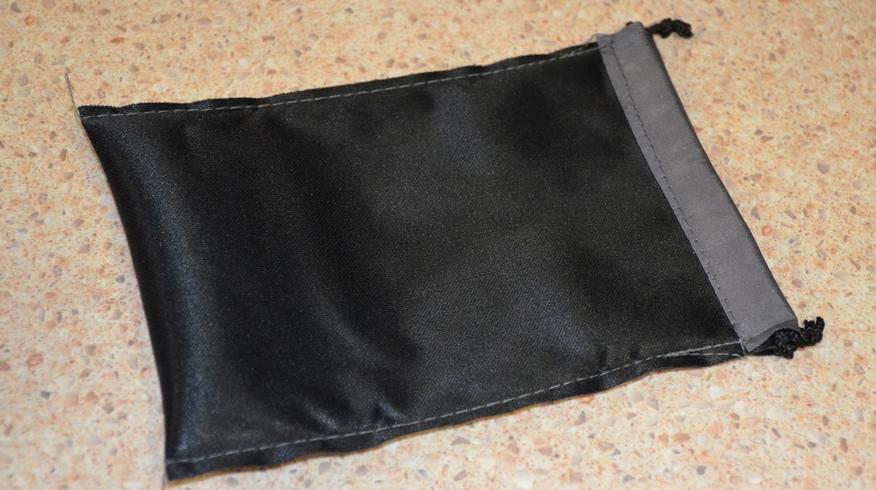

Комплектный чехол (Синтетика, серый цвет)

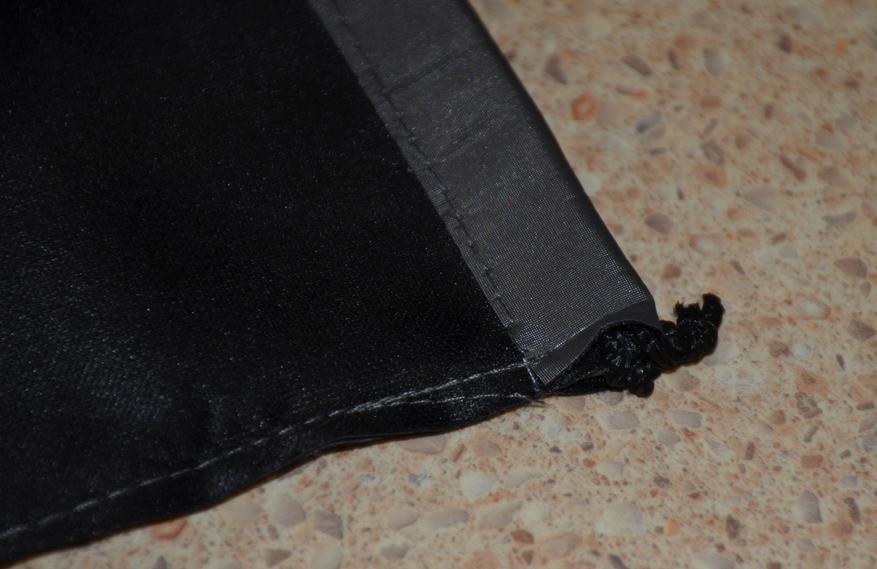

С изнаночной стороны

Пошив приличный, швы ровные, нитки не торчат.

 Вот так можно носить и пользоваться Tronsmart Edge

Внутри также помещается зарядный кабель. Если его извлечь — то можно прямо так и заряжать смартфон

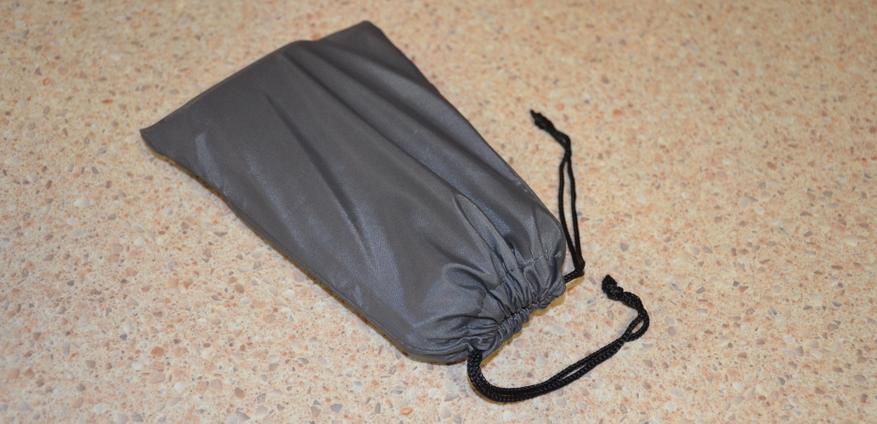

Ну либо все убрать и затянуть завязки

 Несколько слов про возможности внешнего аккумулятора Tronsmart Edge 20000

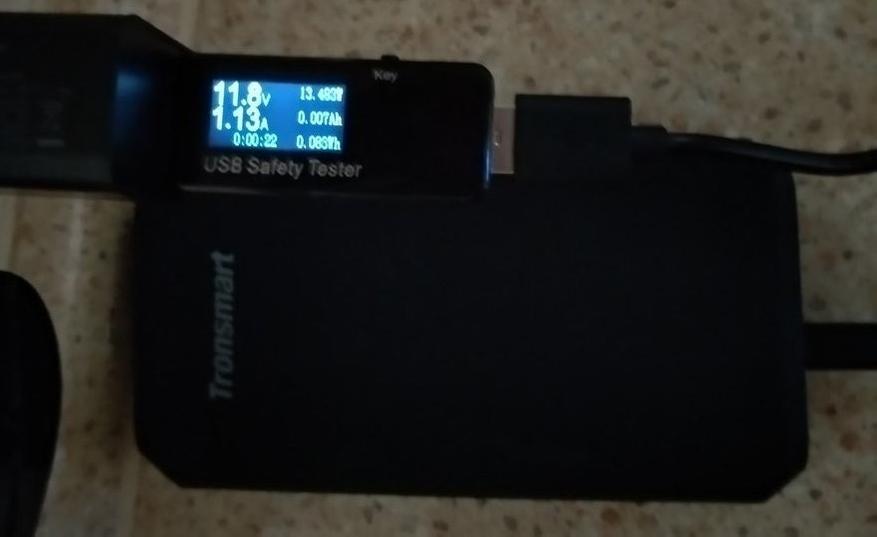

Во-первых, проверил возможность заряжания самого устройства от источника с QC3.0. Поддерживается (на фото режим 12В до 1.5А)

Во-вторых, проверил отдачу QC на смартфон (6В, около 2А).

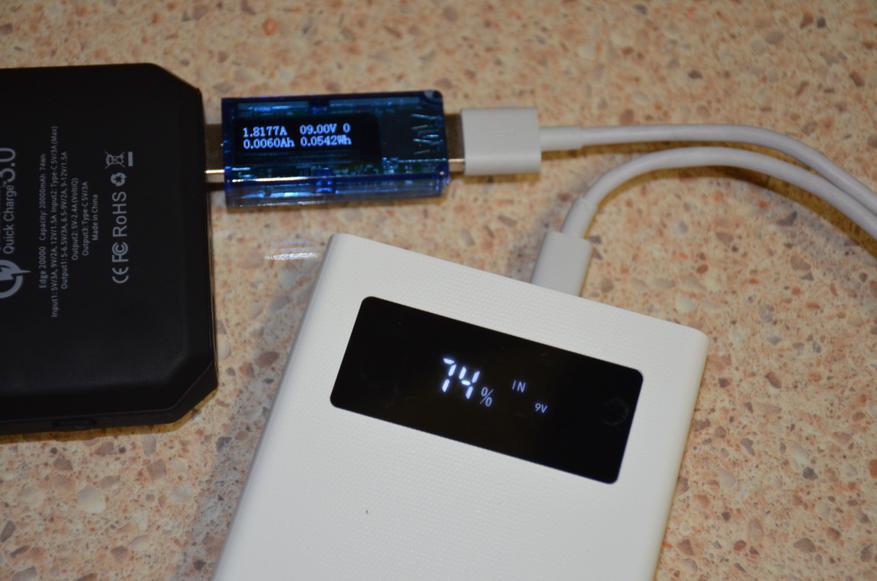

И другой павербанк Bestier 20000, который тоже умеет заряжаться с QC

На вход белого павербанка поступает 9В и 2А.

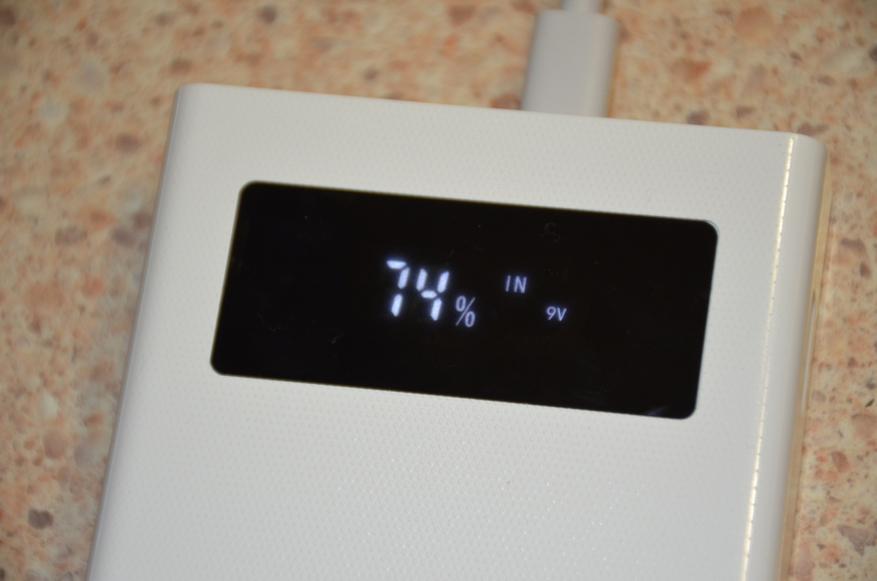

Индикация QC 9В.

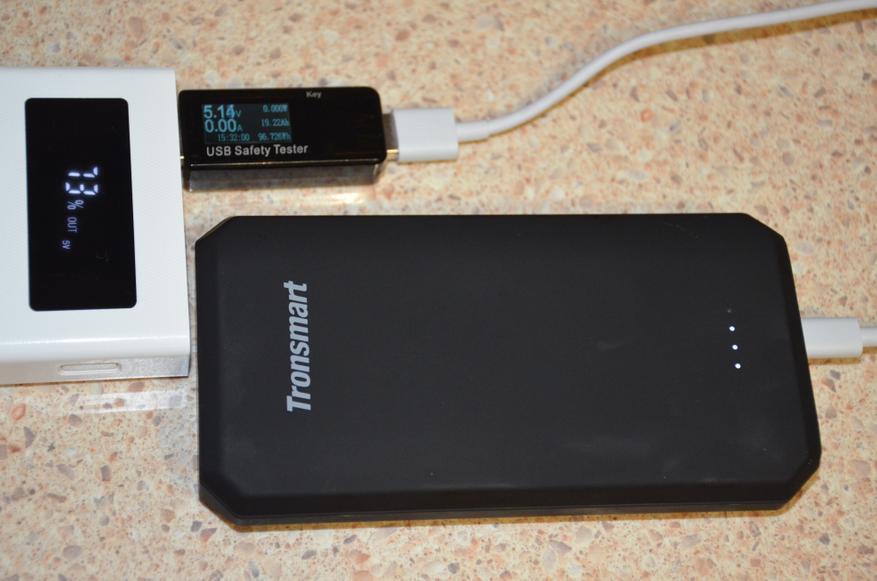

В третьих, проверил полную емкость на заряд разряженного внешнего аккумулятора Tronsmart Edge

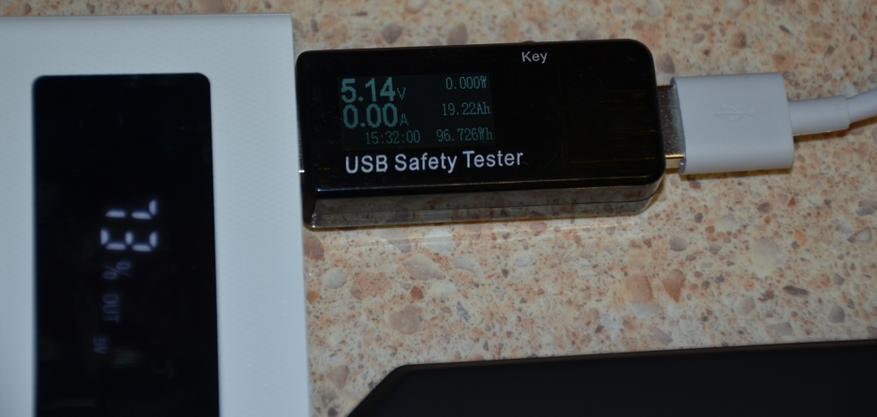

Время теста 15:32 чч: мм, емкость 19220 мАч (96.7 Вт*ч). Обнулил USB тестер.

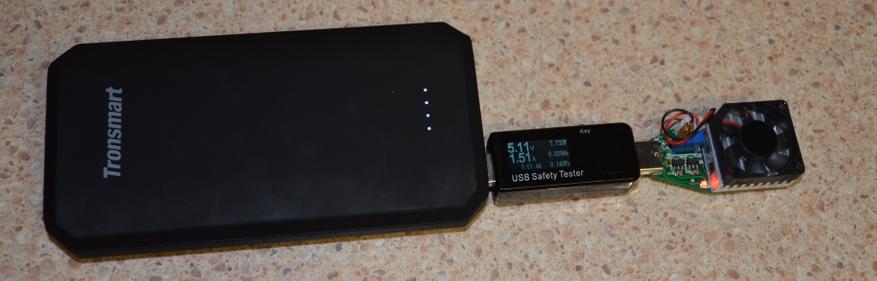

Стандартные тесты на отдачу тока:

5В 1А. Главным критерием в этих тестах является стабильность напряжения 5В при определенной нагрузке.

5В 1.5А

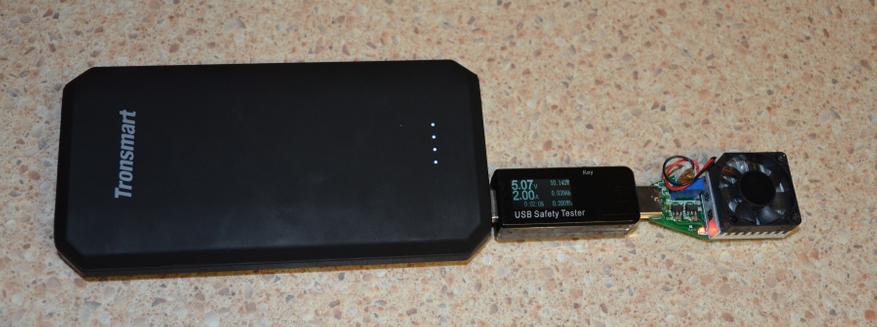

 5В 2А.

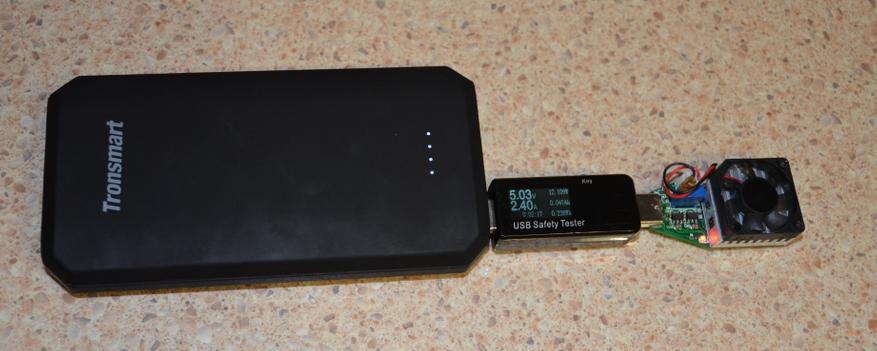

5В 2.4А

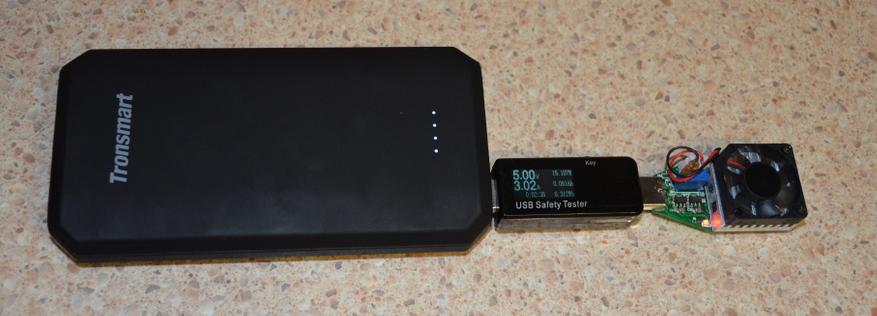

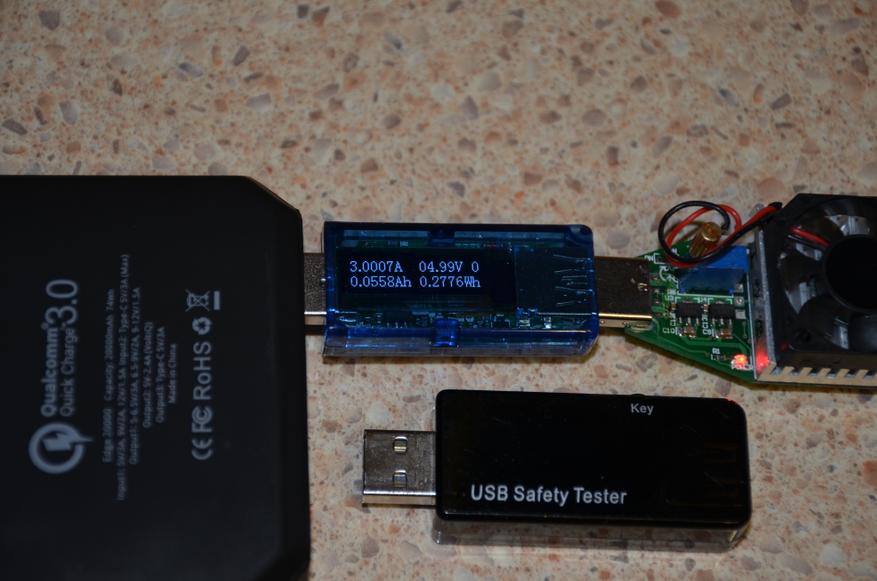

5В 3.0А

Результат очень хороший. В приведенных тестах на один порт напряжение не снижалось ниже 5.0В.

Далее тестирую второй выход одновременно с первым. Подключаю дополнительно еще нагрузку.

На электронной нагрузке выставлено 3.0А

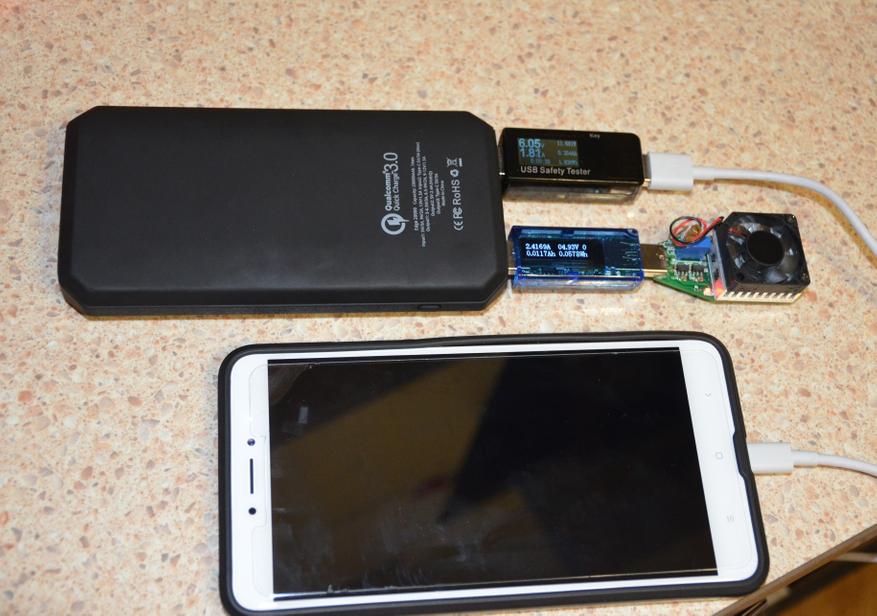

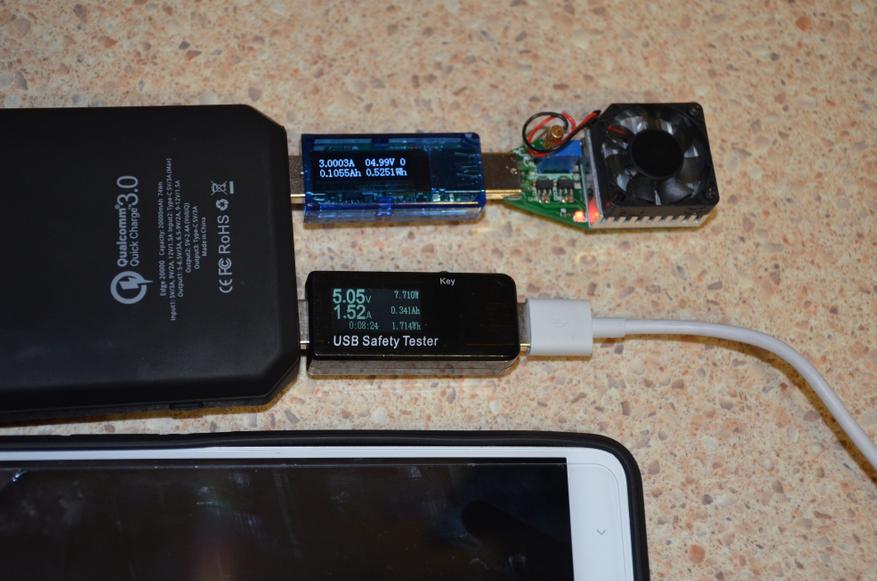

Подключаю смартфон в качестве потребителя 1.5А

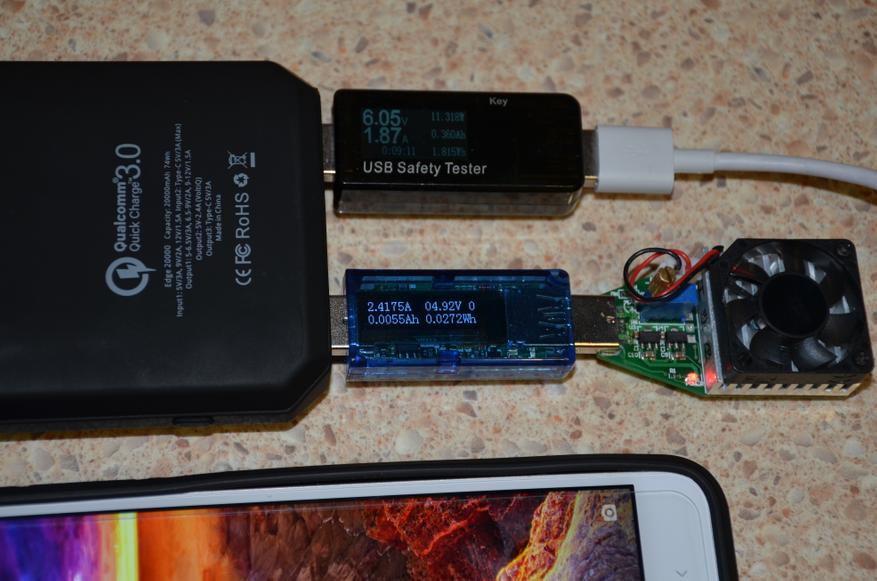

А вот тоже самое, но с QC для смартфона. Ток 2А на смартфон.

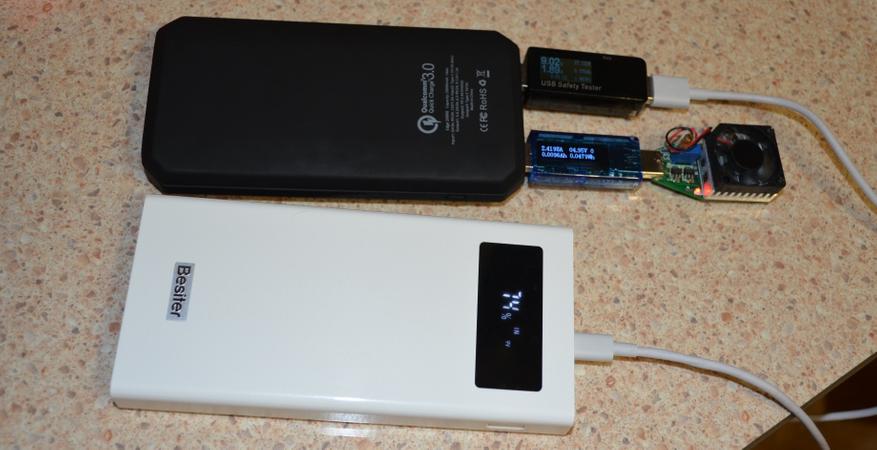

 Еще вариант нагрузки с QC — заряжаем от внешнего аккумулятора еще один внешний аккумулятор

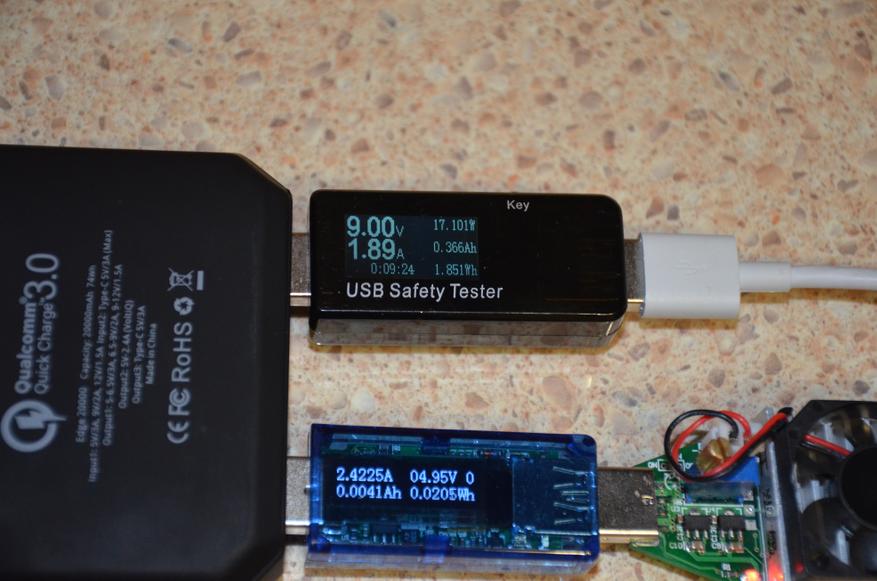

Потребление 9В 2А. Плюс электронная нагрузка на втором порту. Обратите внимание — напряжение стабилизируется с большой точностью, просадок нет (!)

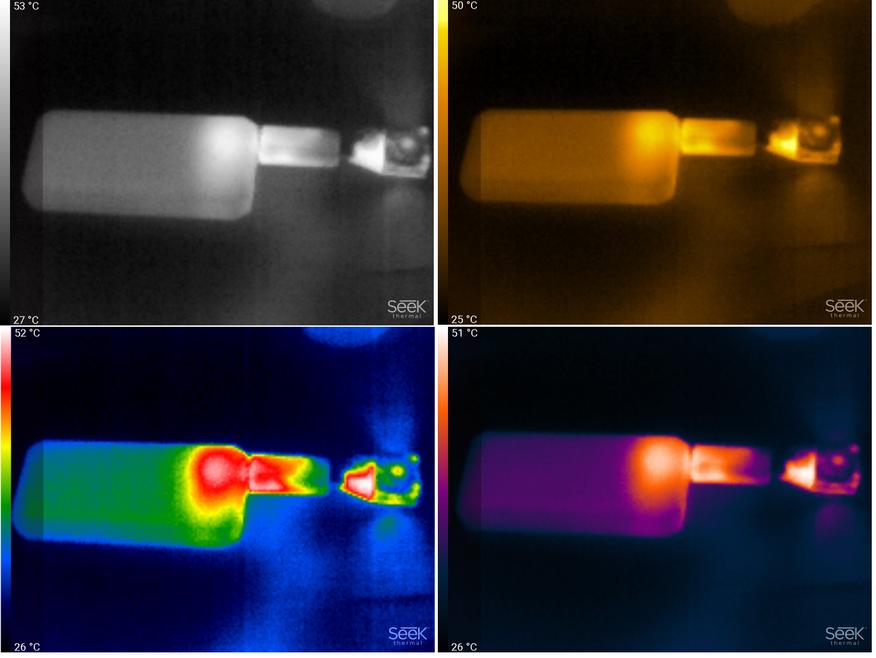

 Оценка нагрева после нескольких часов работы Tronsmart Edge (заряжал два устройства током ~2А каждое).

Нагрев был не более 50 градусов — и то это выходная цепь. Обратите внимание на зоны нагрева — нагрузка греется сильнее, чем сам внешний аккумулятор. Литиевые ячейки имеют температуру в районе 30 °С.

Выводы по тестированию: внешний аккумулятор обеспечивает заявленные характеристики, в том числе заряжание устройств с QC (и другими типами быстрой зарядки), а также одновременную работу с большим током с несколькими устройствами.



Теперь немного внутренностей Tronsmart Edge 20000.

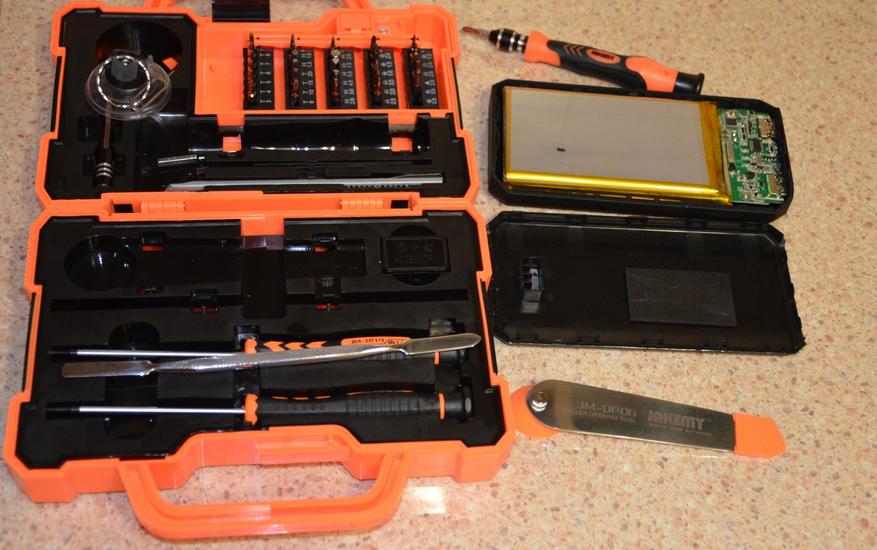

Берем специальные инструменты для вскрытия пластиковых корпусов и пытаемся разобрать корпус

Внутри сдвоенная литиевая батарея аккумуляторов (2х10000 мАч 3.7В) плюс силовая плата.

Силовая плата идет сразу с установленными разъемами

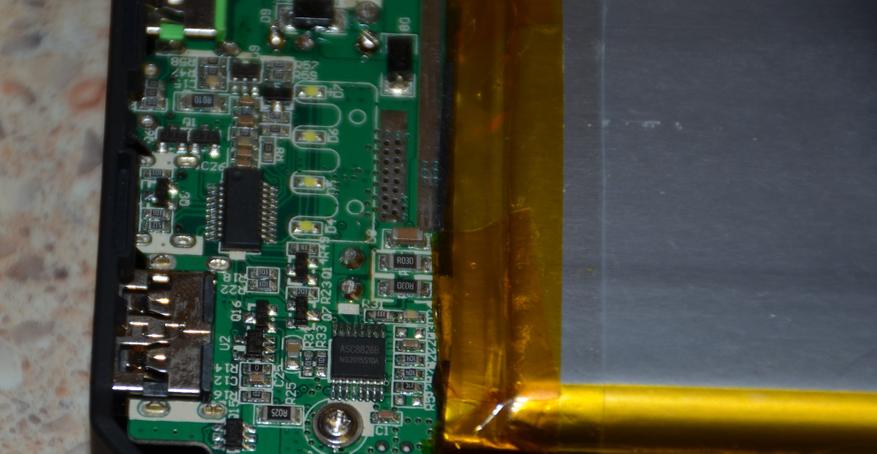

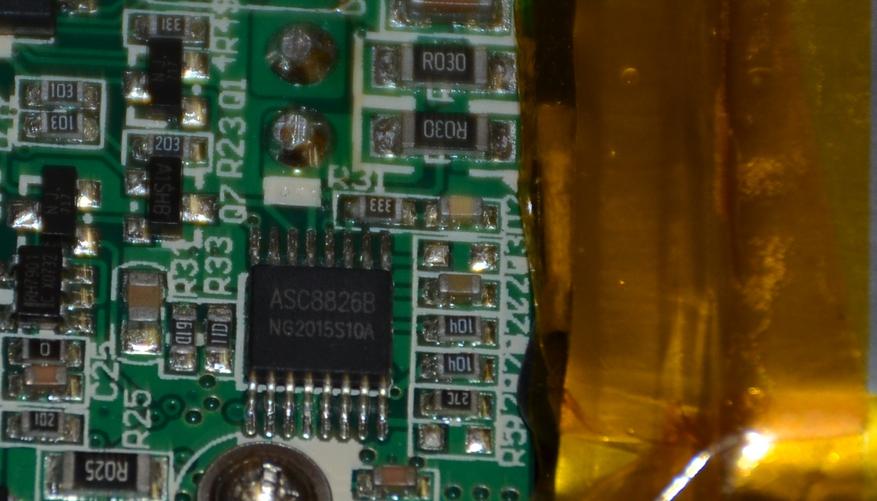

Внешний вид платы

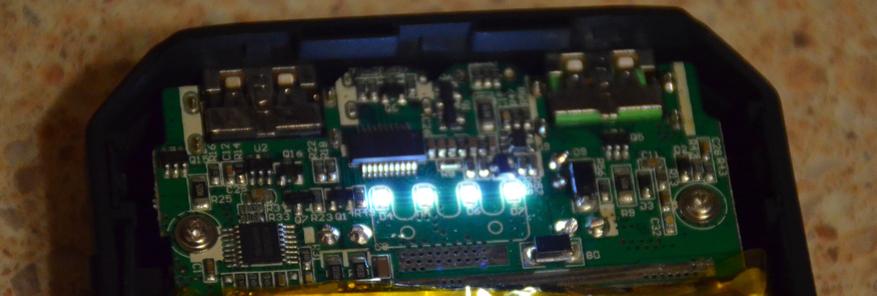

Работа индикатора уровня заряда

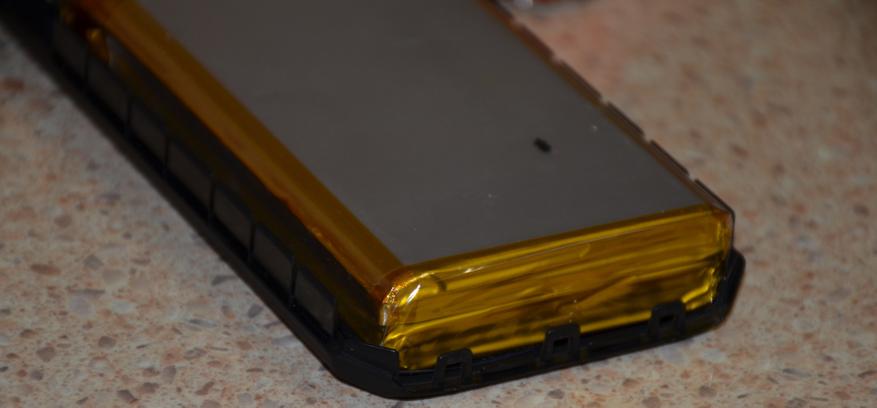

И еще пара фото литиевых ячеек

Собираем обратно, включаем, еще раз проверяем работу устройства.

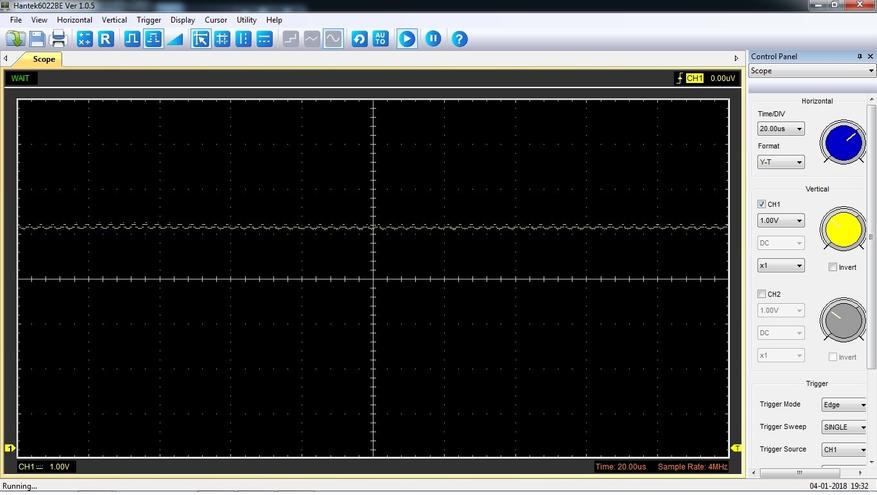

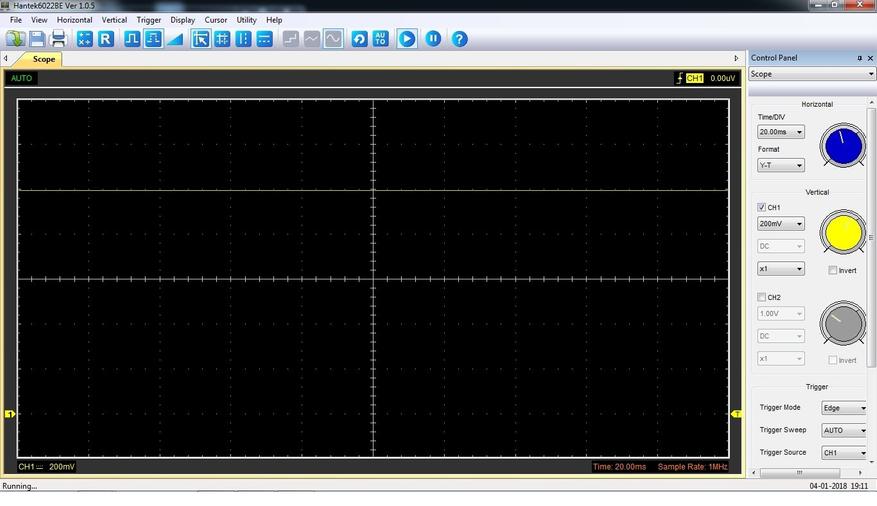

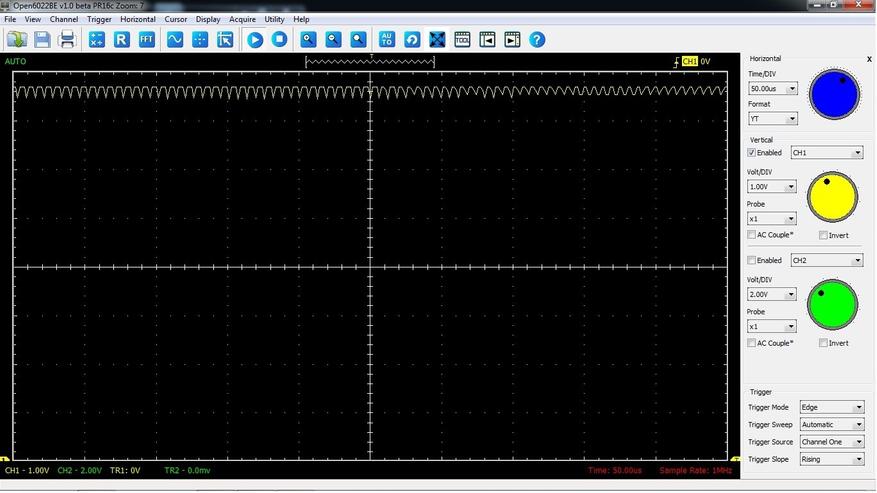

Осциллограмма ШИМ с внешнего аккумулятора под нагрузкой (5В 1А)

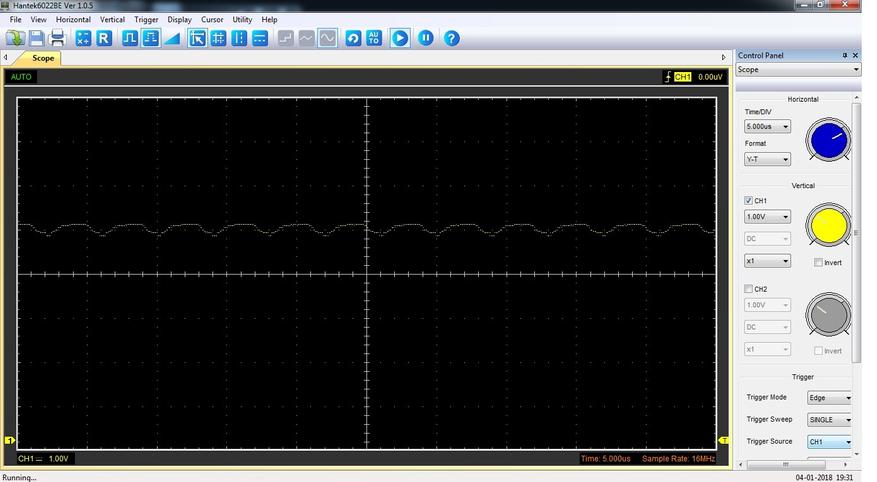

И под нагрузкой (5В 3А)

Осциллограммы показывают минимальные пульсации, все в пределах 50 мВ (это очень хорошо).

Для сравнения — осциллограммы не очень качественных китайских внешних аккумуляторов под нагрузкой (выставляю ток 2А)

Пульсации 200 мВ.

А у другого аж 400 мВ. Видимо на последнем дыхании работает, может так повредить заряжаемое устройство.

Здесь пульсации значительно выше, чем у Tronsmart Edge. Считаю лишним рисковать «жизнью» смартфона и питать его либо от родного зарядного устройства, либо от качественного внешнего аккумулятора, которым и является Tronsmart Edge.

 Ну а что касается самого устройства — от внешнего аккумулятора на 20000 мАч можно зарядить 5-6 раз iPhone, раза 4 телефоны посерьезнее, и почти 3 раза смартфон с огромной батареей, типа Mi Max 2. Это отличный результат!

В целом можно рекомендовать к покупке внешний аккумулятор Tronsmart Edge 20000mAh как имеющий честную емкость, качественную схемотехнику, а также обладающий поддержкой QC3.0/VoltiQ/FCP КУПИТЬ
