Обзор измерителя внутреннего сопротивления аккумуляторов Fnirsi HRM-10

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Те, кто собирал батарею для инструмента или электротранспорта, знают — без измерения внутреннего сопротивления ячеек не обойтись. А если прибор поддерживает дополнительные возможности, кроме измерения импеданса аккумуляторов, то его практичность возрастает. Сегодня кратко рассмотрим измерительный прибор от китайской компании Fnirsi. Модель HRM-10 работает по четырех проводной схеме Кельвина, оснащена наглядным экраном, измеряет напряжение до 100 В, а так же ведет лог и сортировку всех измерений, который можно просмотреть на ПК.

Автор: bdos

Технические характеристики

Параметр Значение
Тип устройства измеритель внутреннего сопротивления, тестер батарей
Модель HRM-10
Дисплей цветной TFT
Управление механические кнопки
Измерение напряжения 0-100 В DC
Измерение сопротивления 0-200 Ом
Диапазоны автоматический; 1V, 10V, 100V; 20mΩ, 200mΩ, 2Ω, 20Ω, 200Ω
Точность +-0.5%
Измерительный сигнал AC 1 кГц
Калибровка поддерживается
Обновление прошивки поддерживается
Рабочая температура -10℃ ~ +45℃
Аккумулятор 3,7 В, 1000 мАч
Зарядка Type-C, 5 В и 1 А
Масса 225 г.
Размеры 158.7x80.5x28.4 мм

Упаковка и комплектация

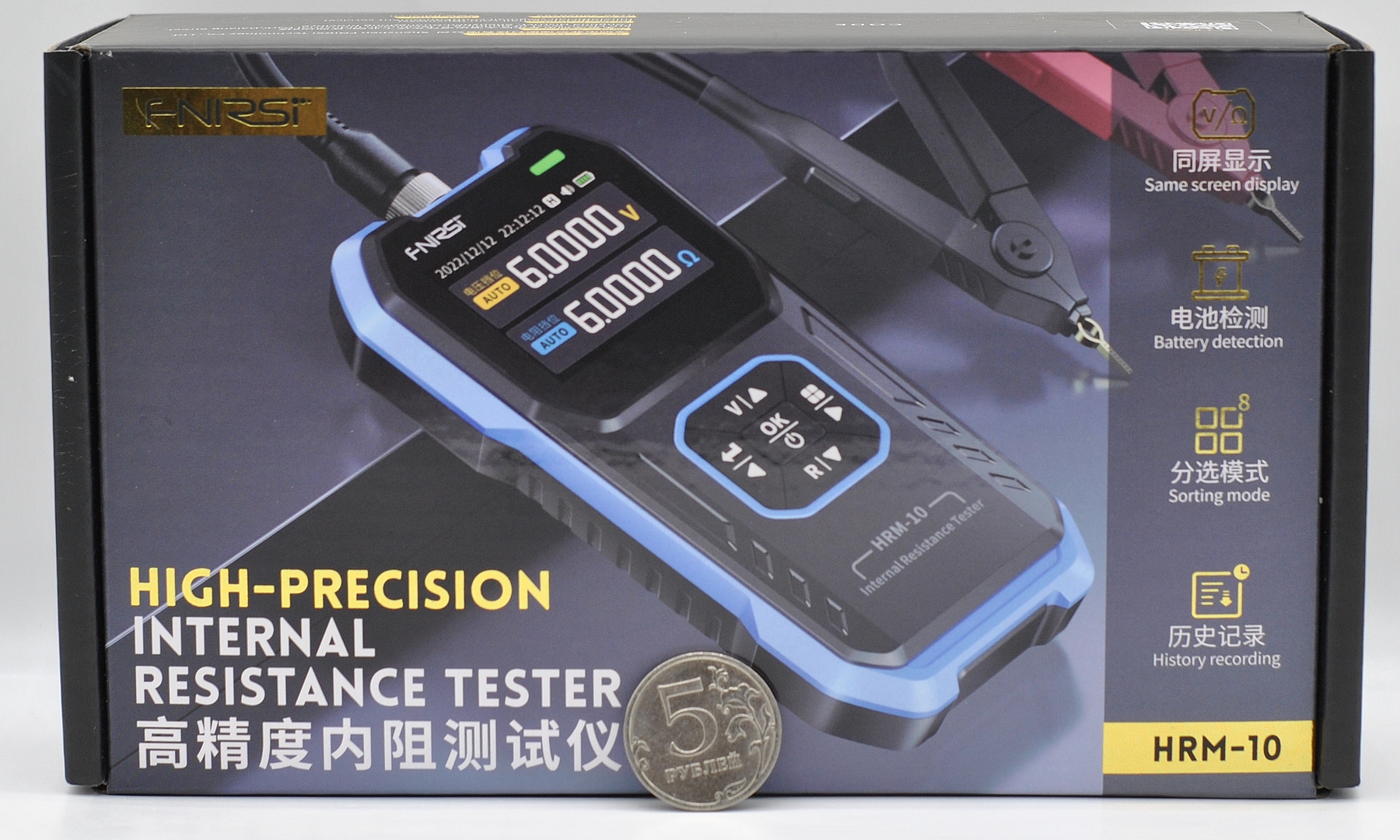

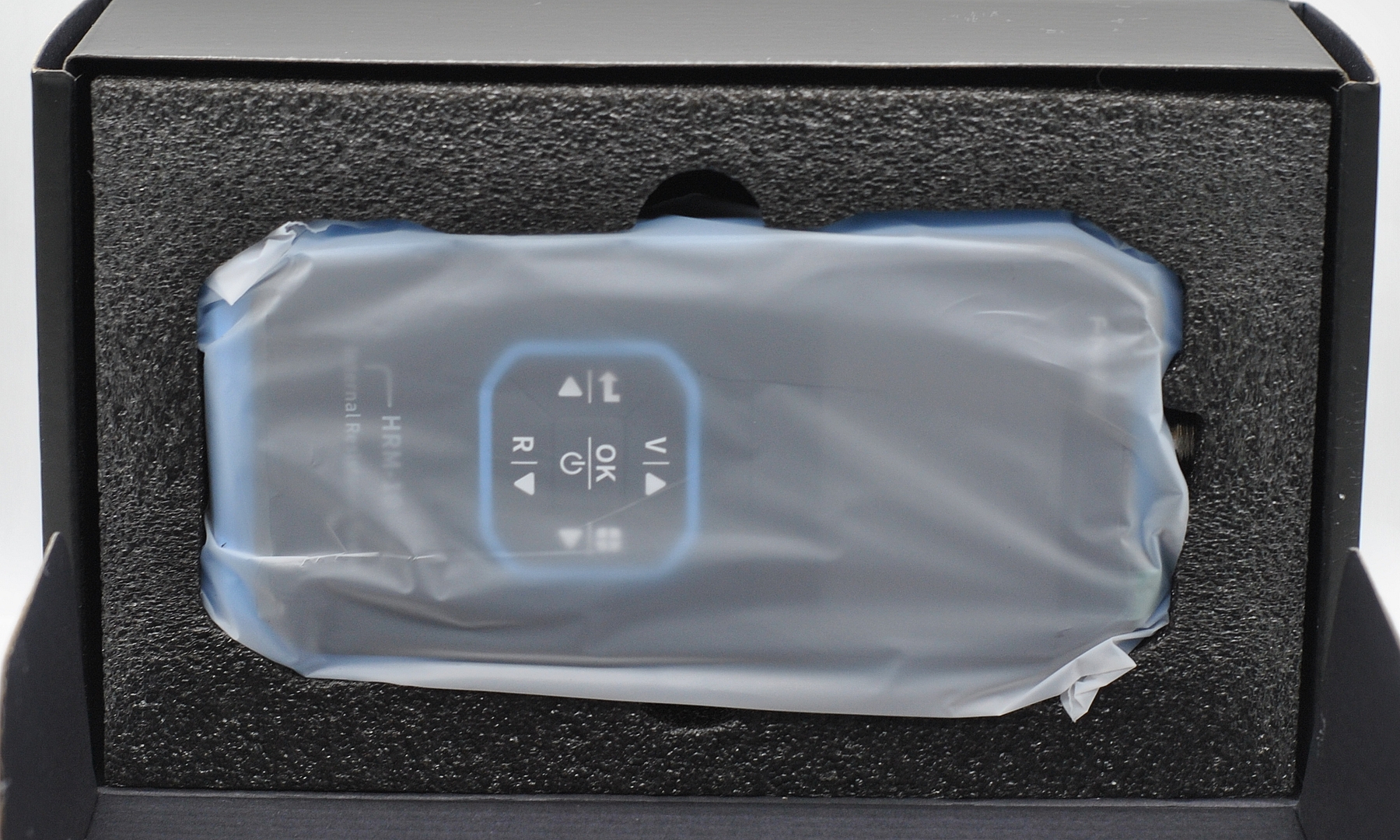

Прибор попадает к пользователю в картонной коробке с полиграфией. Есть надписи на английском. Внутри защитная мягкая вставка.

Изготовлено устройство в Китае. Гарантия 12 мес.

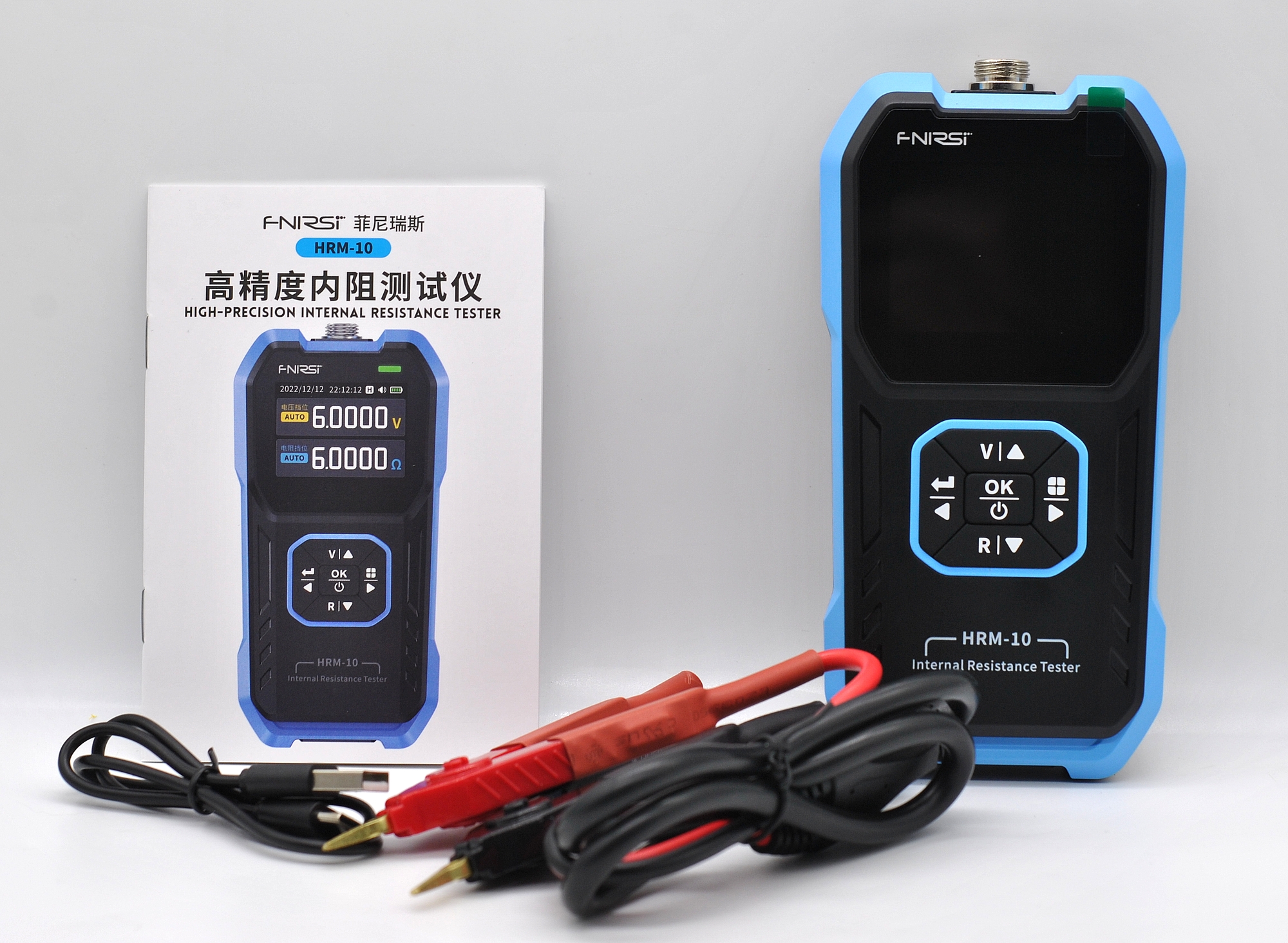

Комплектация прибора минимально необходимая для работы:

  • Измеритель внутреннего сопротивления аккумуляторов Fnirsi HRM-10
  • Щупы с крокодилами (четырех проводная схема и разъем GX12)
  • Кабель для зарядки и подключения к ПК
  • Мультиязычное руководство пользователя продукта

Внешний вид, щупы и меню

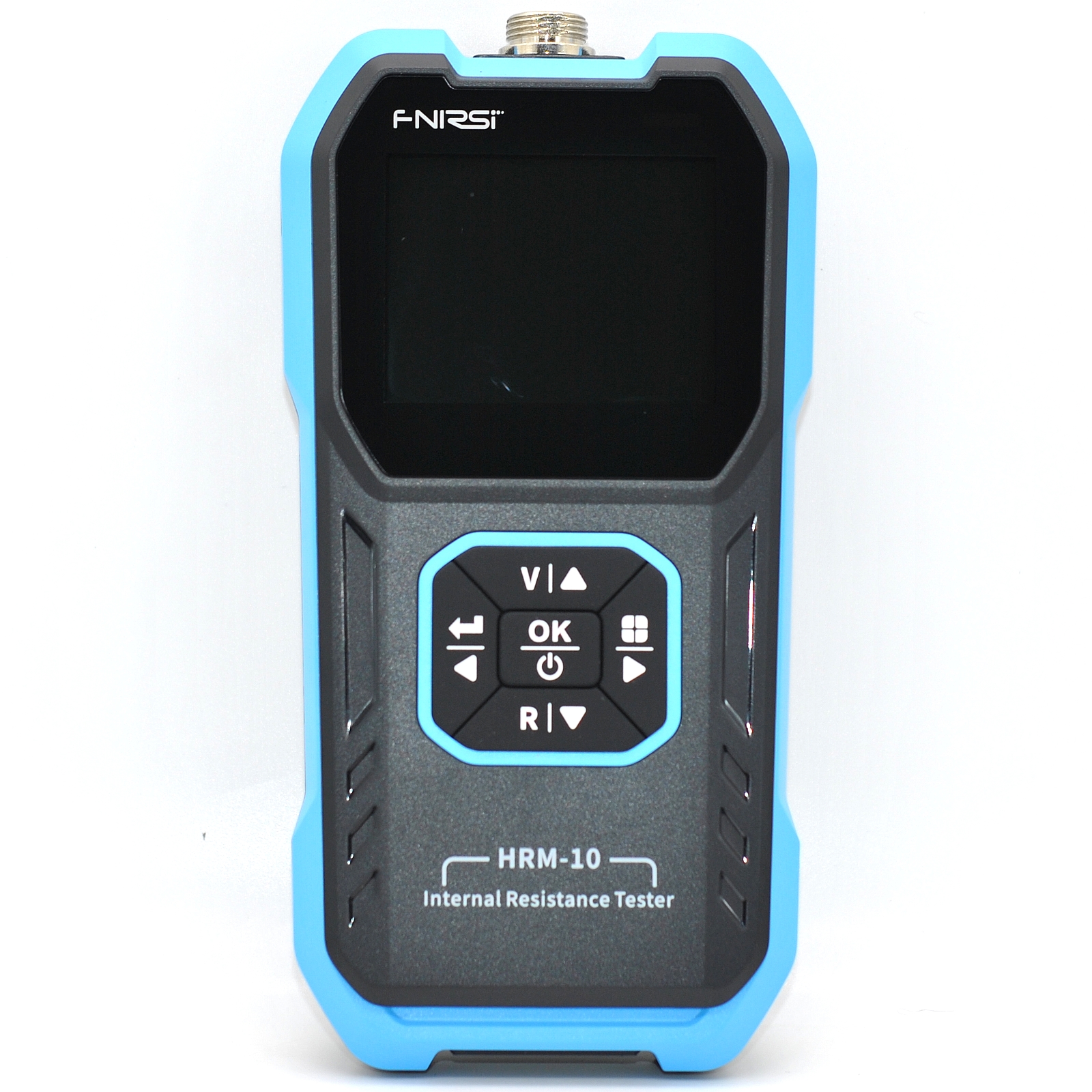

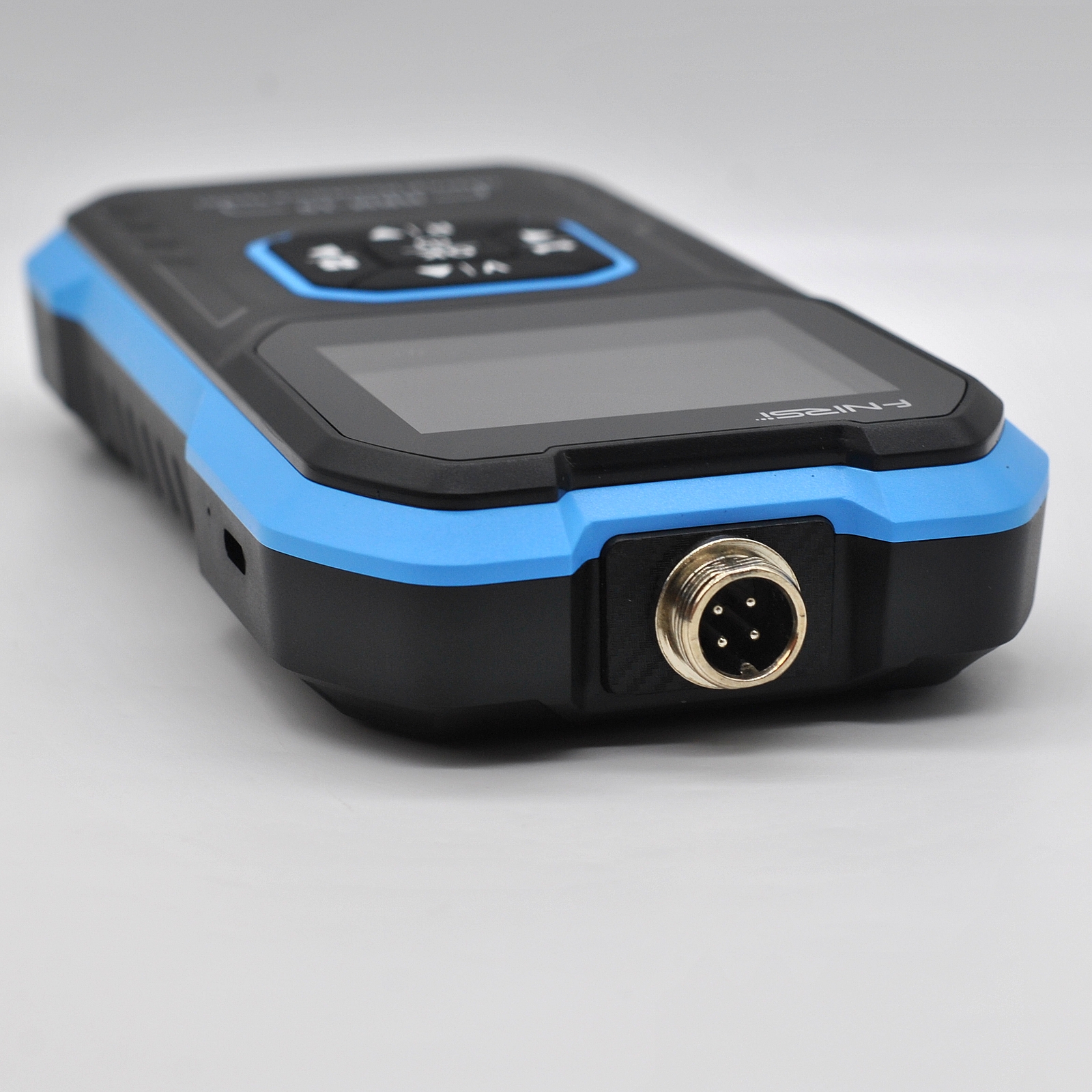

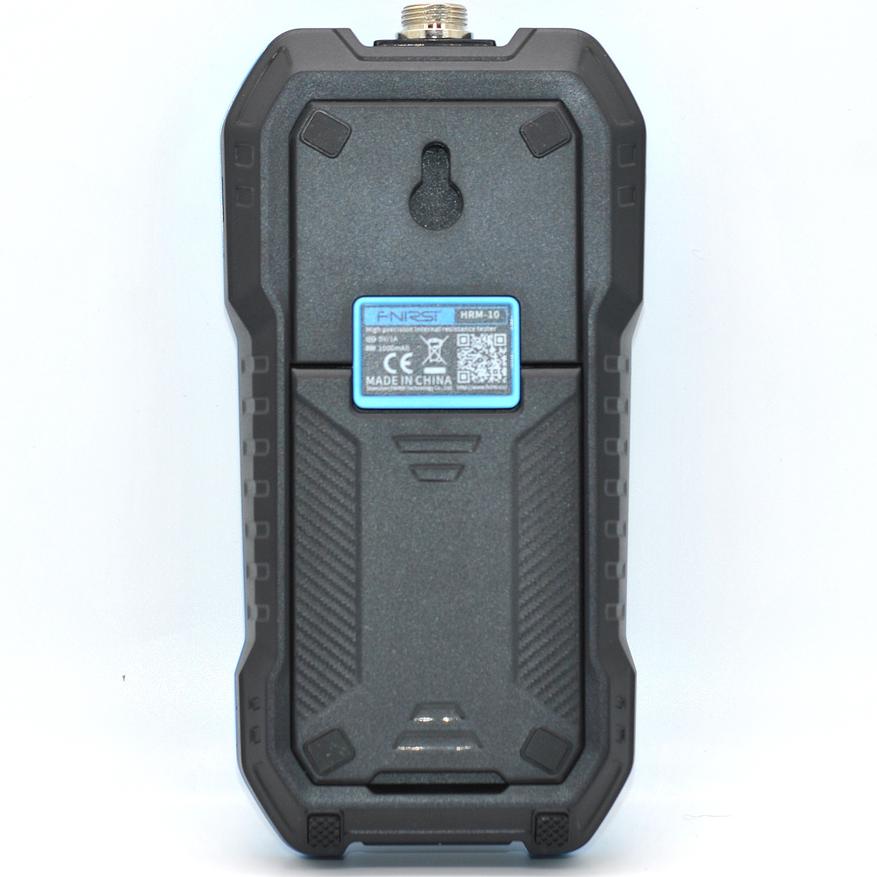

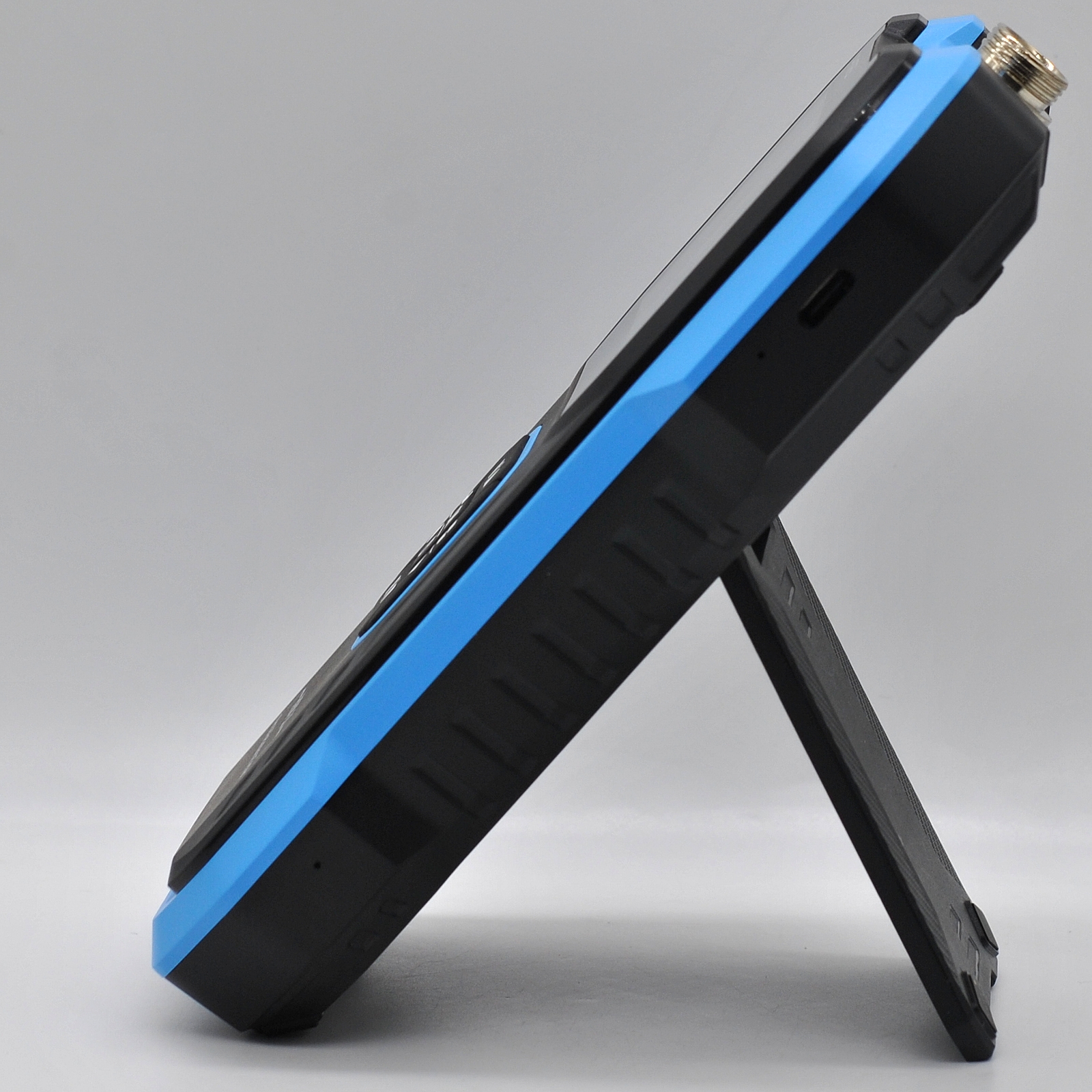

Измерительный прибор выполнен в пластиковом корпусе продуманной эргономики. Есть откидывающаяся подставка для настольной работы (стоит устойчиво), удобный хват корпуса, прорезиненные кнопки с четким кликом и резиновые накладки снизу. Разъем Type-С размерен сбоку.

Измеренная на весах масса прибора 226 г. без щупов.

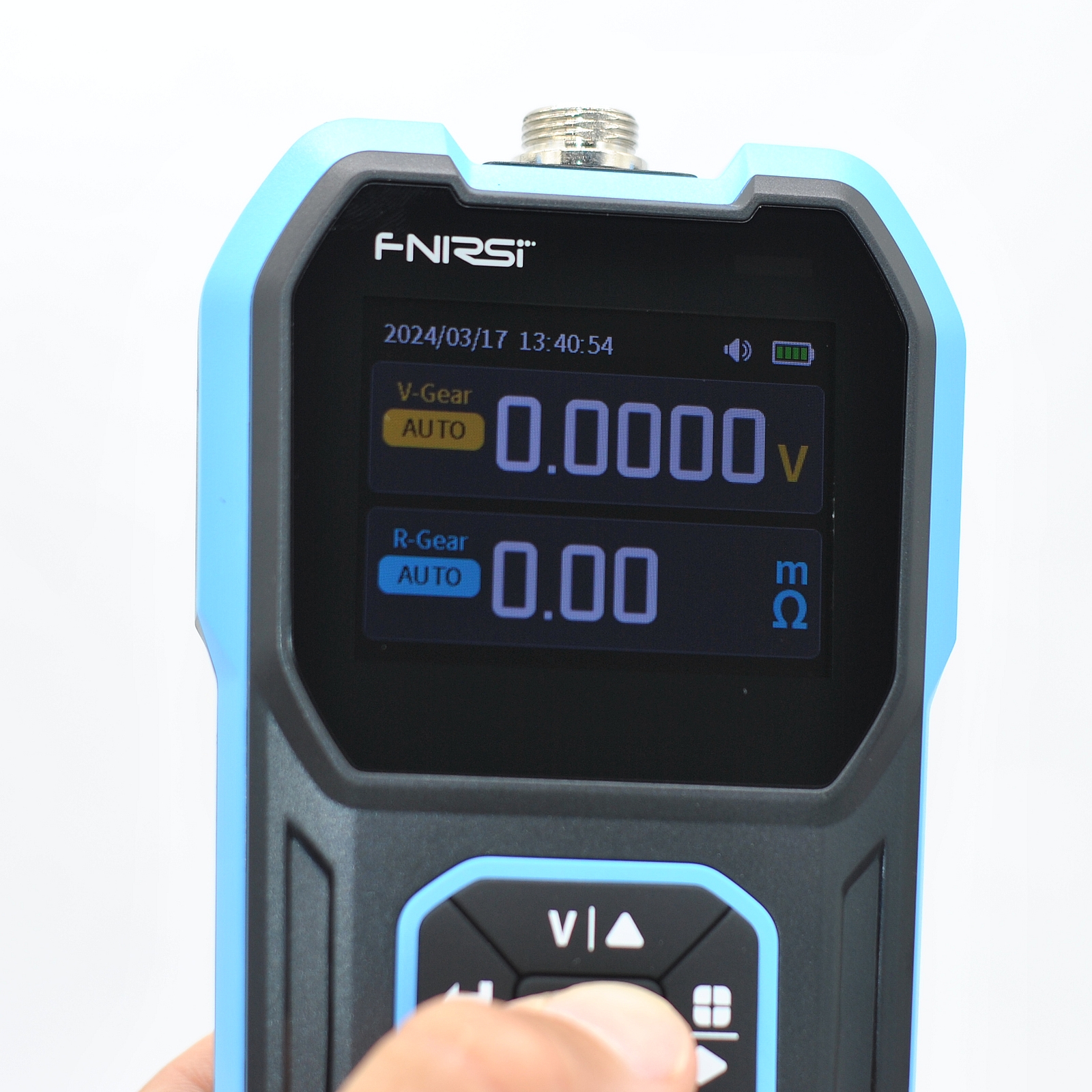

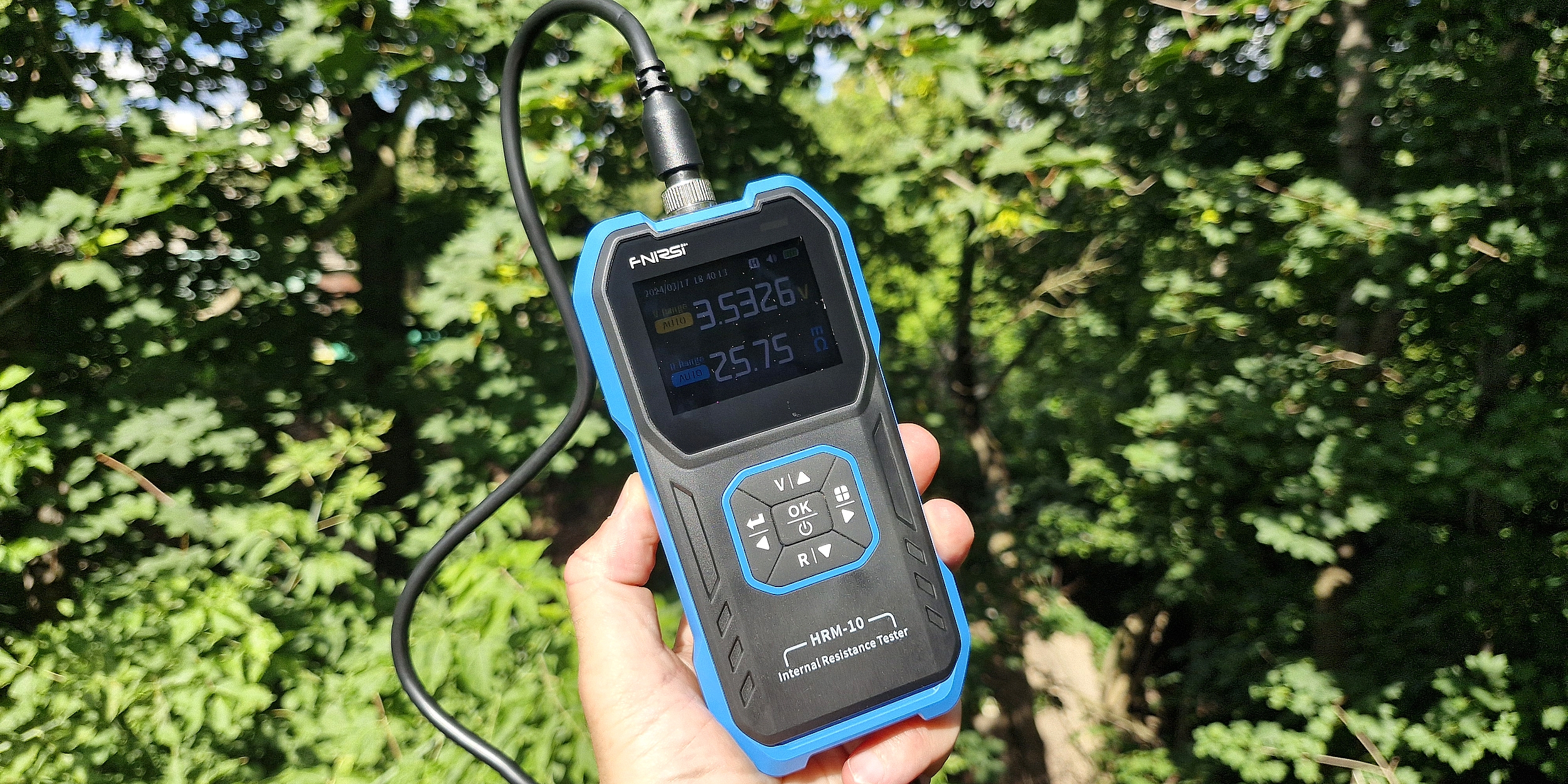

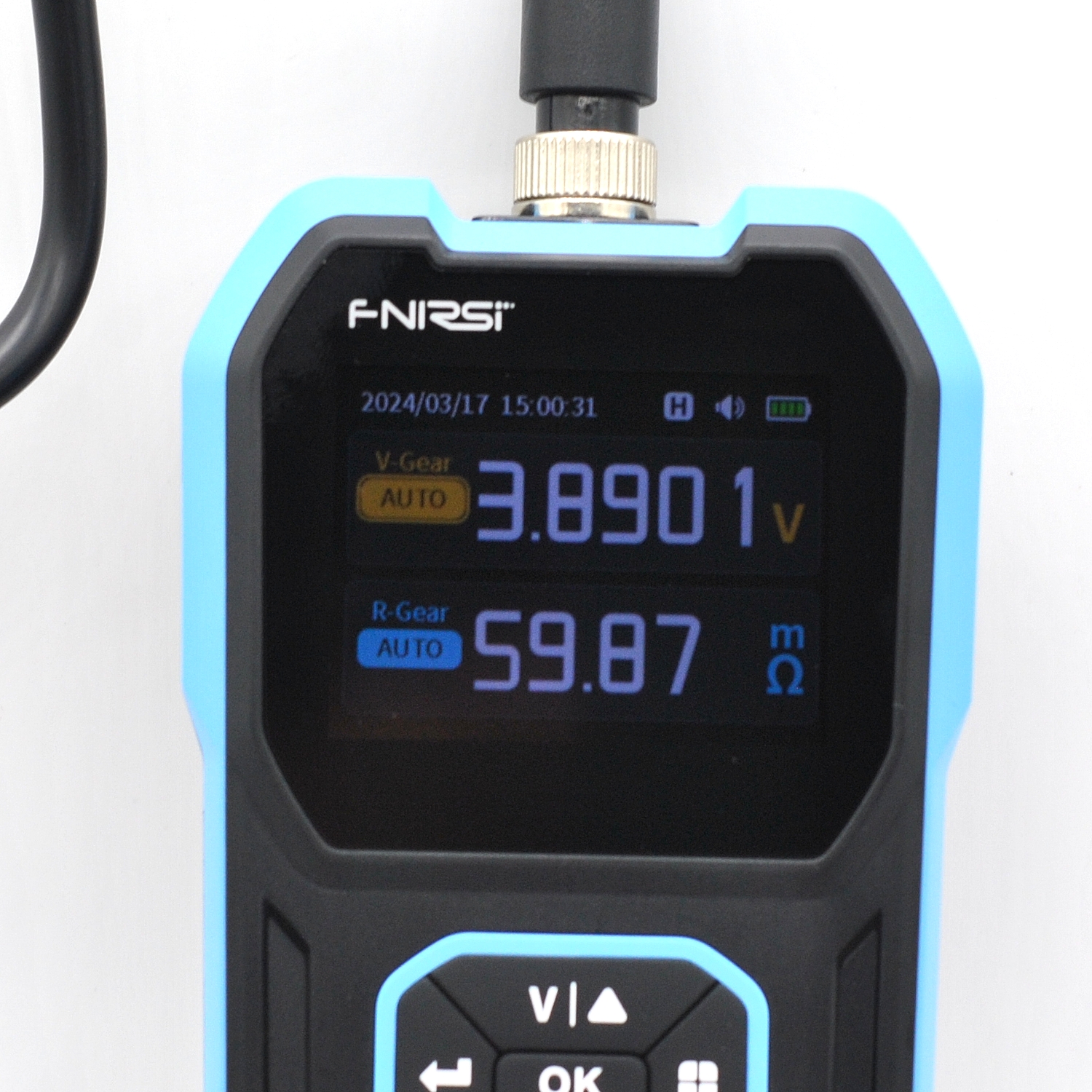

Экран с хорошими углами обзора (яркость настраивается в меню). Одновременно выводятся значения внутреннего сопротивления и напряжения, можно регулировать диапазоны величин.

Диапазон напряжения позволяет измерять батареи электротранспорта целиком, а сопротивления — измерять некоторые резисторы и ESR электролитических конденсаторов. Измерительный сигнал синус 1 В.

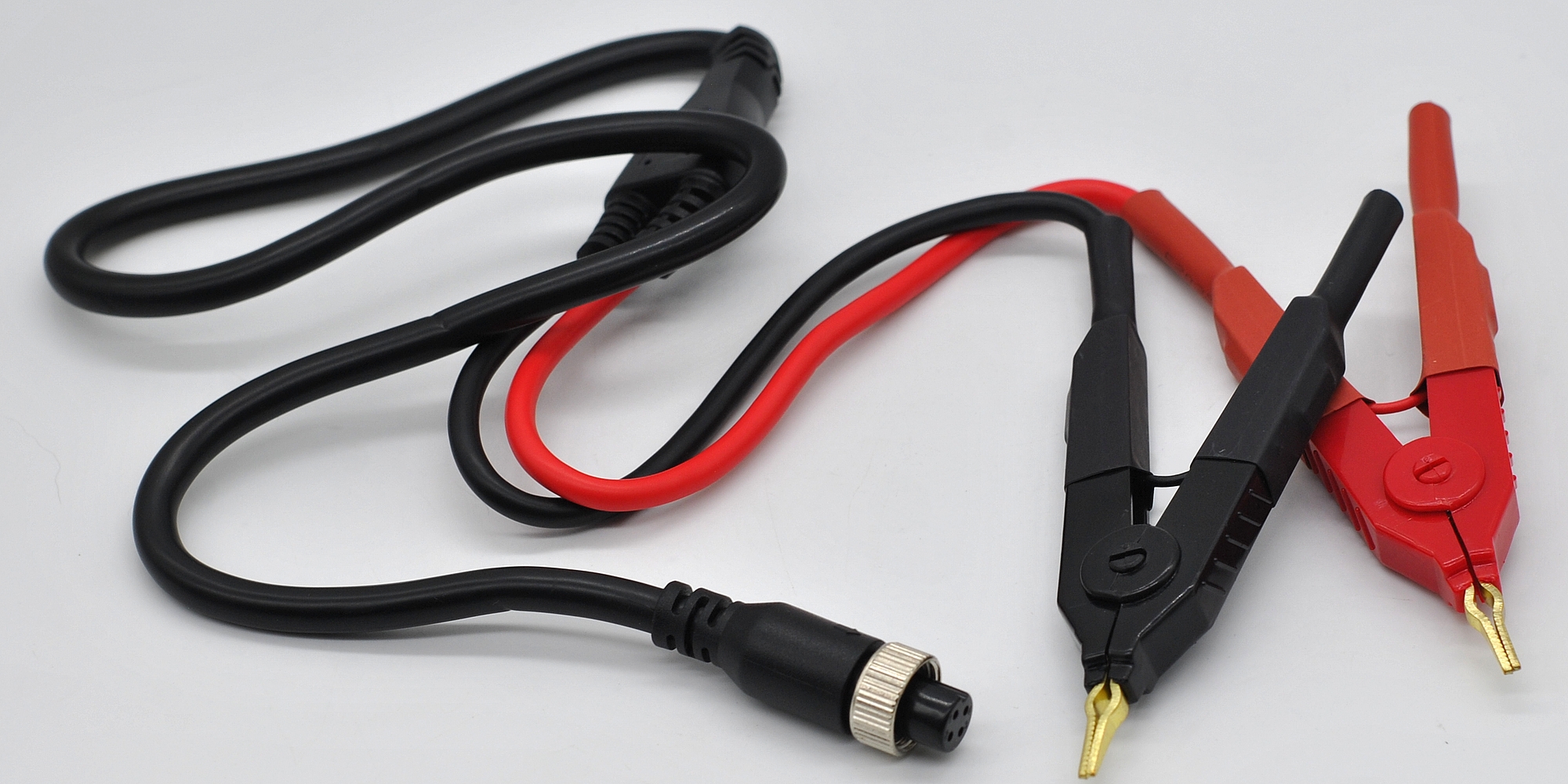

Щупы (общая длина 0,7 м) с Y- кабелем оканчиваются крокодилами с контактами из цветного металла. Разъем с винтовой фиксацией.

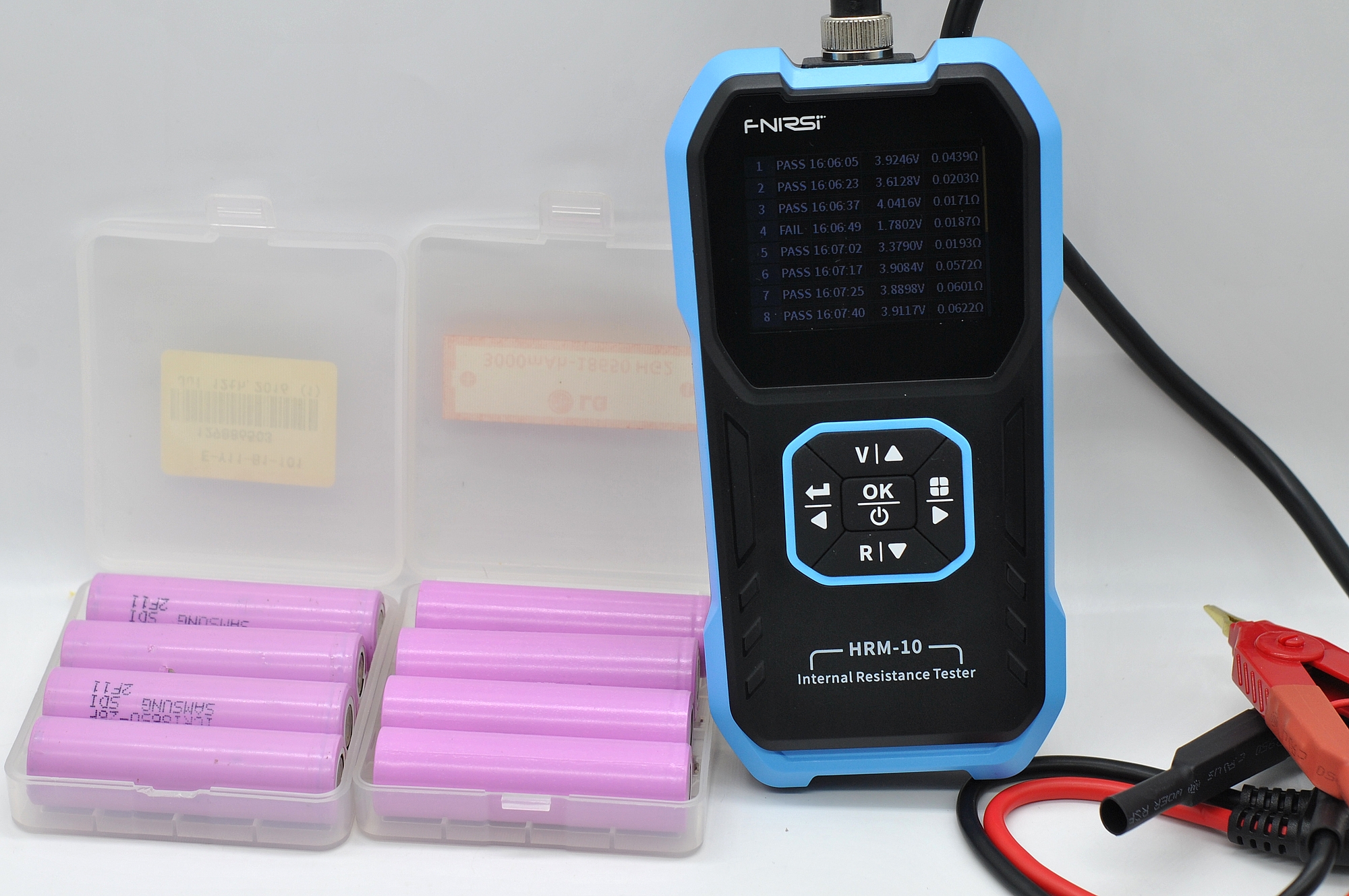

Каждая кнопка (5 шт. и сброс) управления имеет две функции, разобраться просто. Есть заморозка показаний и светодиод (зеленый/красный) для сортировки аккумуляторов. Есть также пищалка.

Время загрузки прибора HRM-10 пара секунд, при этом демонстрируется заставка с логотипом. При первом включении выбирается язык английский/китайский.

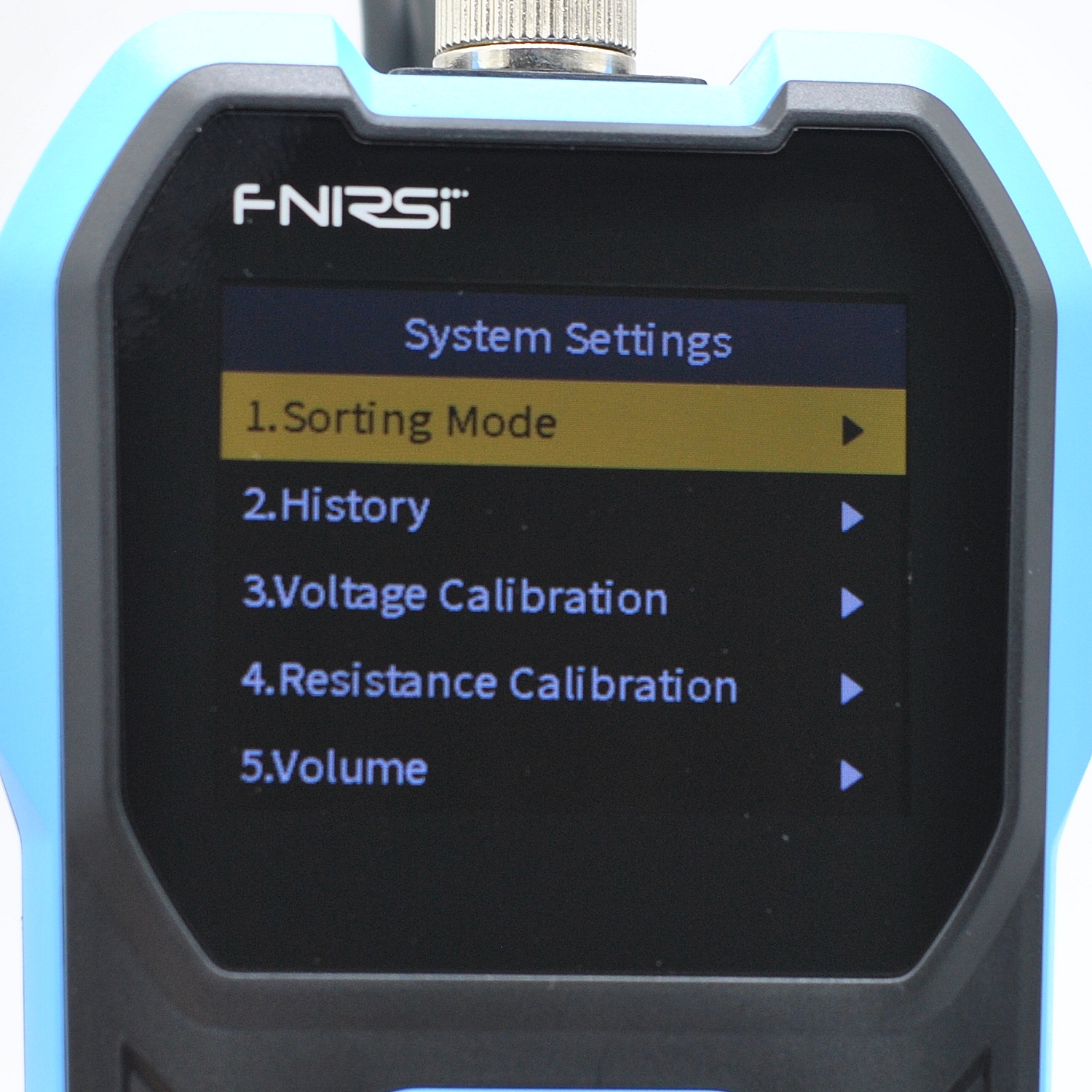

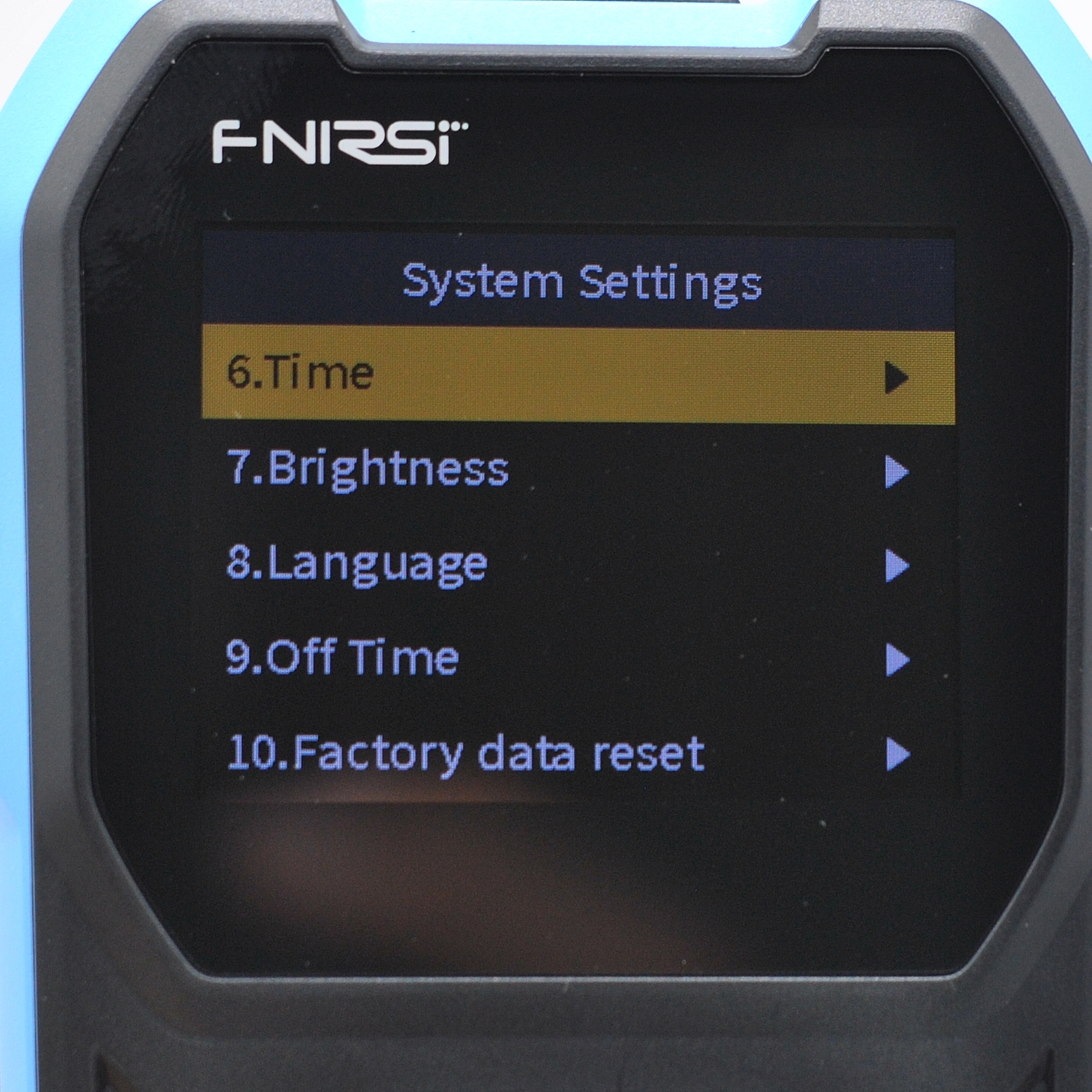

Меню прибора:

Важные пункты сортировка измеренных величин и калибровка по эталону (напряжение по опорному источнику, сопротивление по замкнутым щупам). О функции сортировка ниже.

Внутреннее устройство

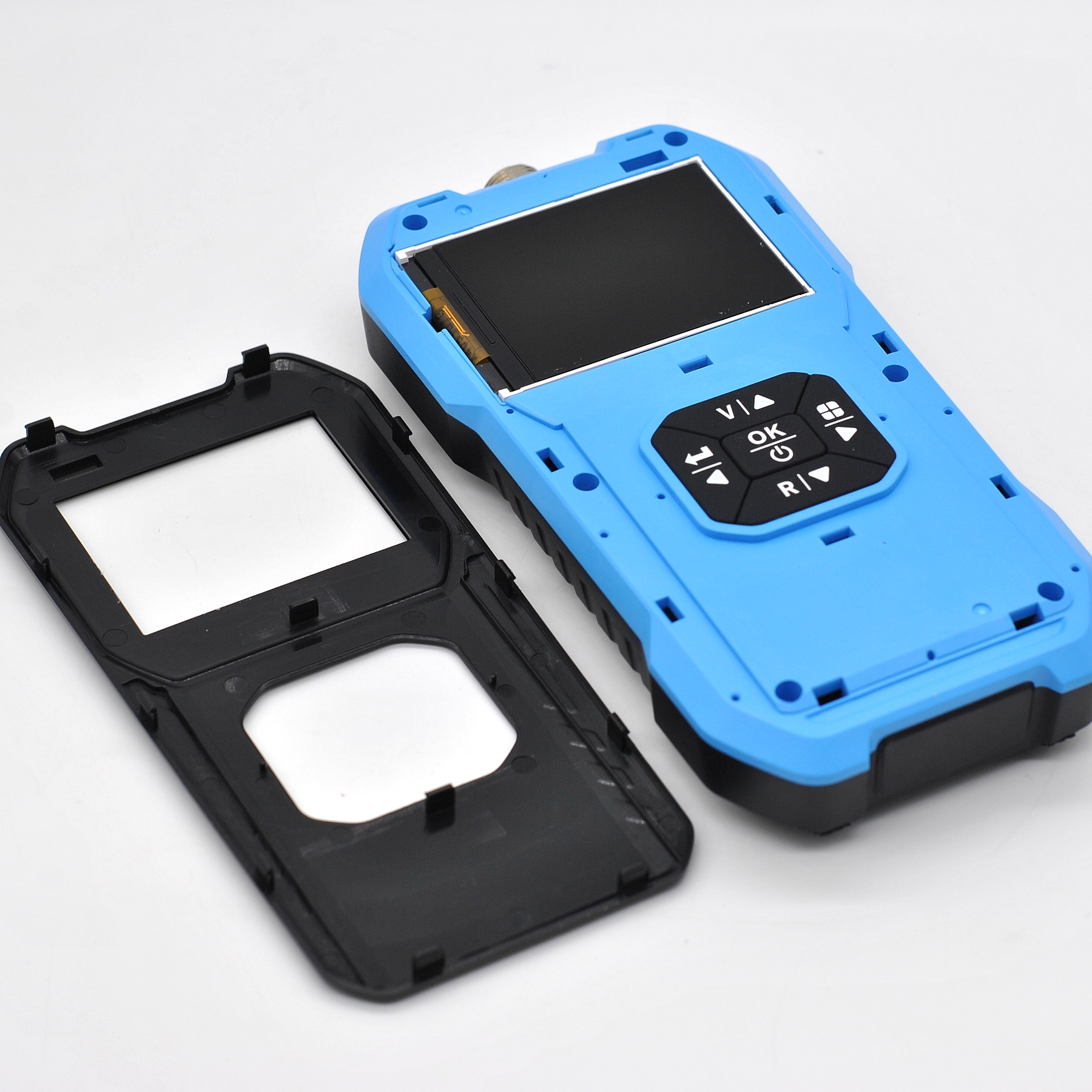

Винты находятся под накладкой на передней части корпуса:

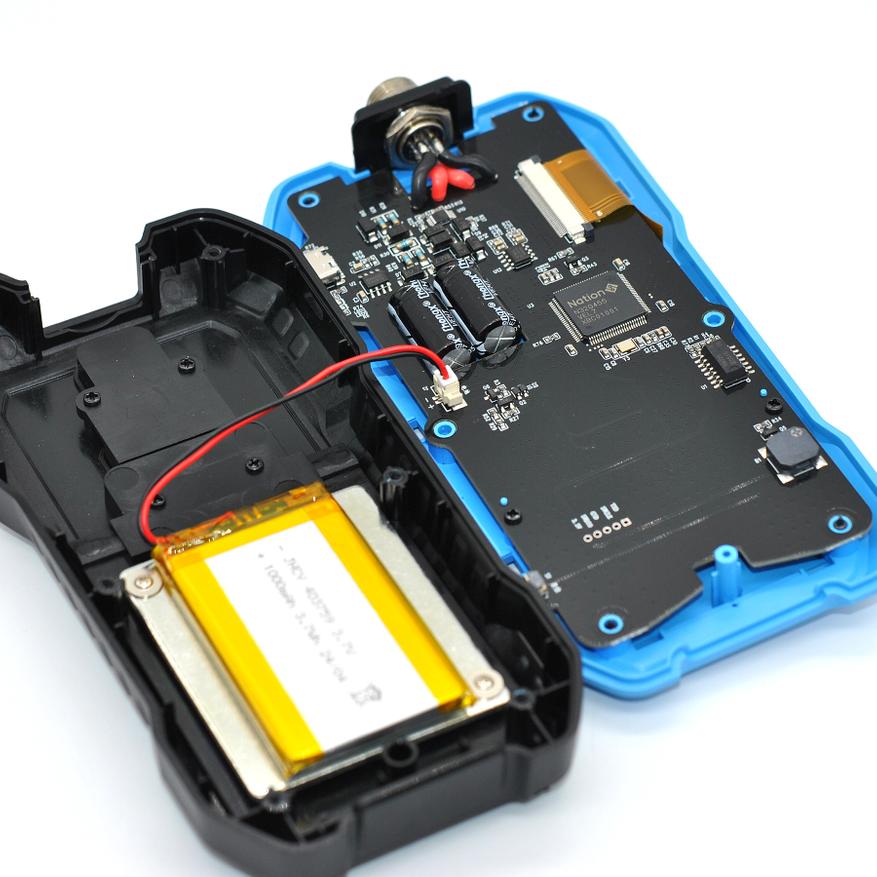

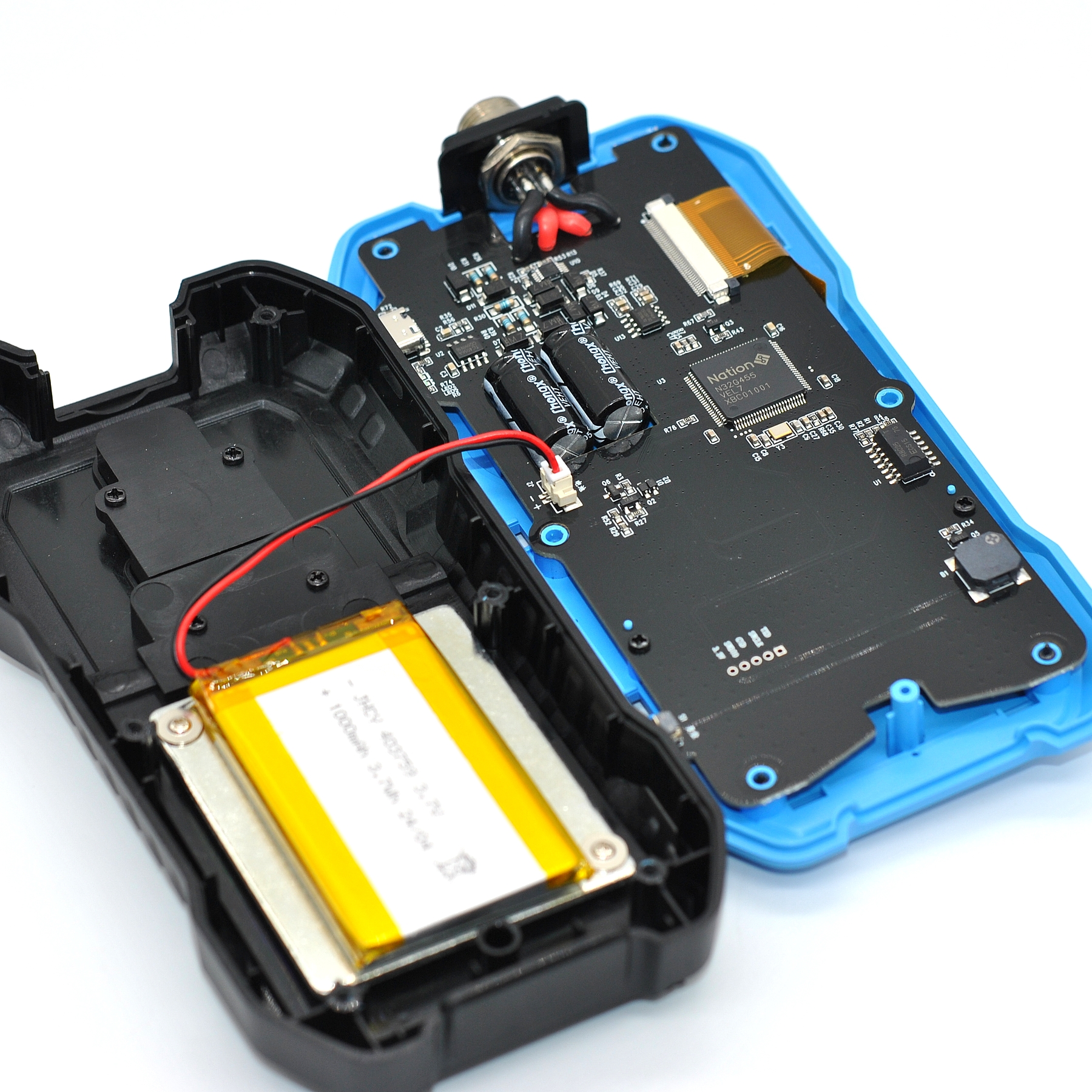

Прибором управляет микропроцессор Nation N32G455VEL7, аккумулятор заявленной емкости прикреплен к стальной пластинке. Потребление тока при работе около 62 мА.

Эксплуатация

Прибор удобен для сортировки массива аккумуляторов перед сборкой батареи или для дефектовки. Сортировка идет в соответствии с установленными пользователем пороговыми значениями напряжения и сопротивления.

Чем ниже внутреннее сопротивление, тем более высокий ток отдает аккумулятор. А падение напряжения для литиевого однобаночного аккумулятора ниже 2,5 В говорит о неисправности.

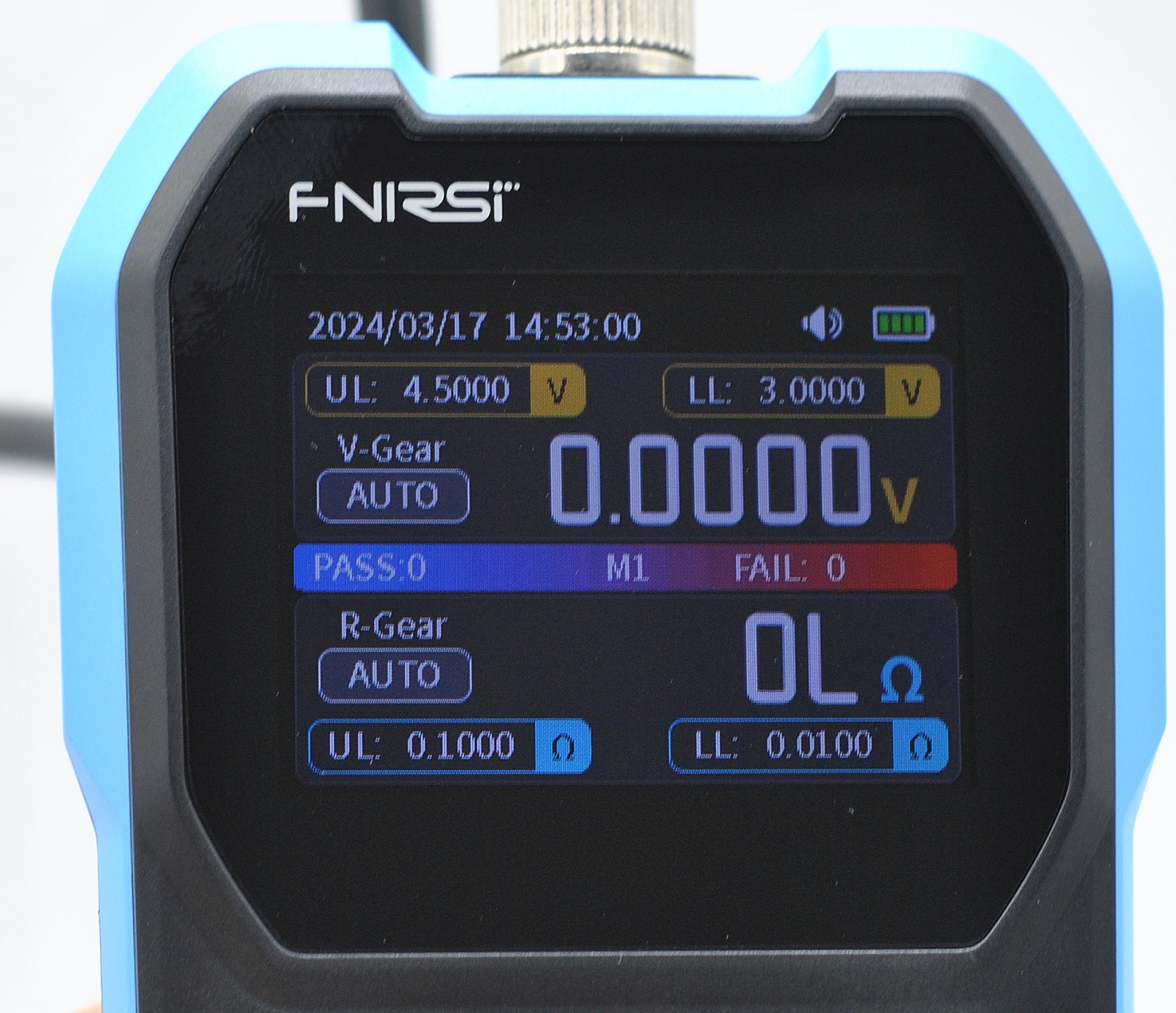

Годность обозначается зеленым светодиодом и надписью «Pass», а все результаты сохраняются в память. Если измерение выходит за заданные пределы, сигнал пищит два раза и горит красный светодиод.

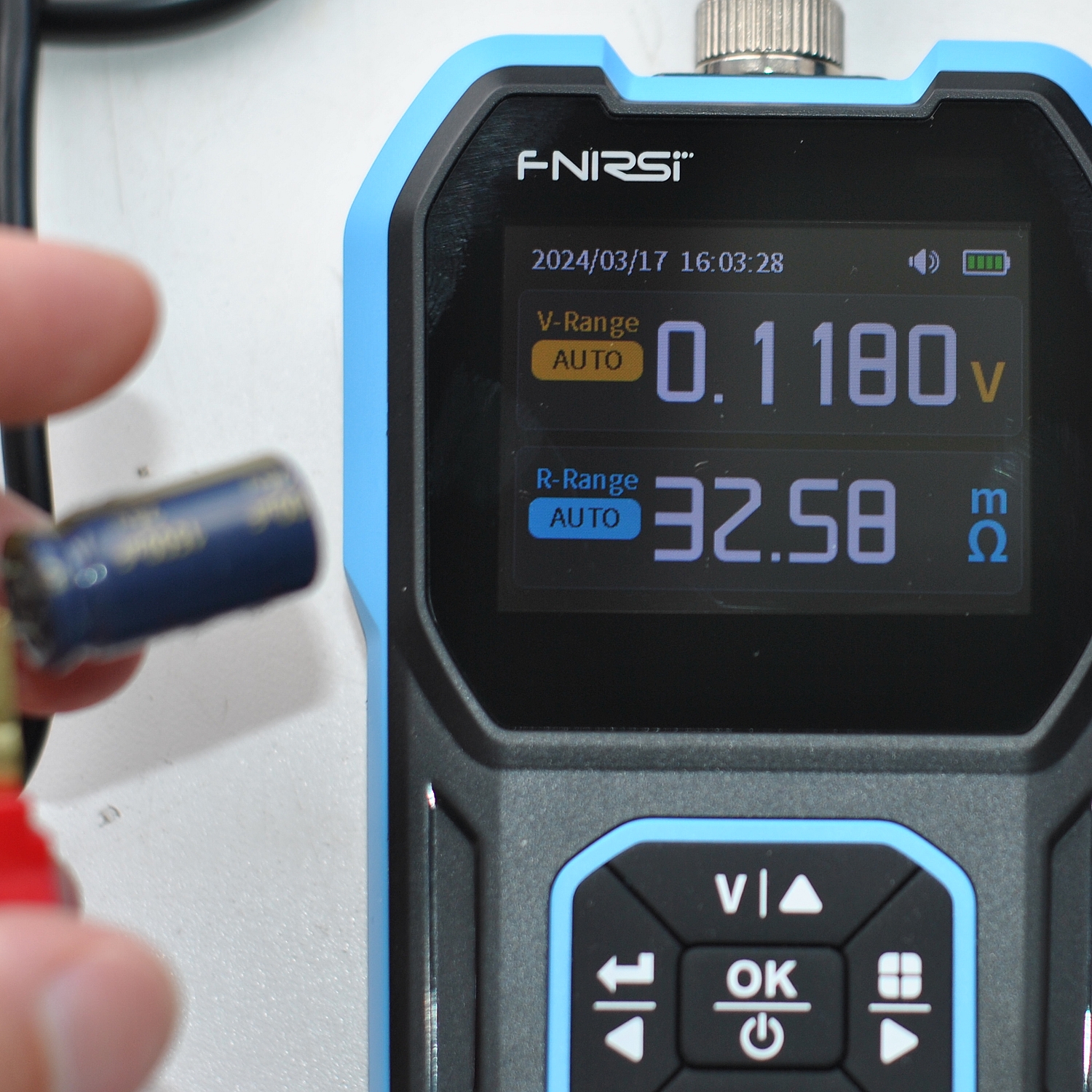

Так же можно измерять батарейки, автомобильные АКБ, резисторы, конденсаторы (внутреннее сопротивление).

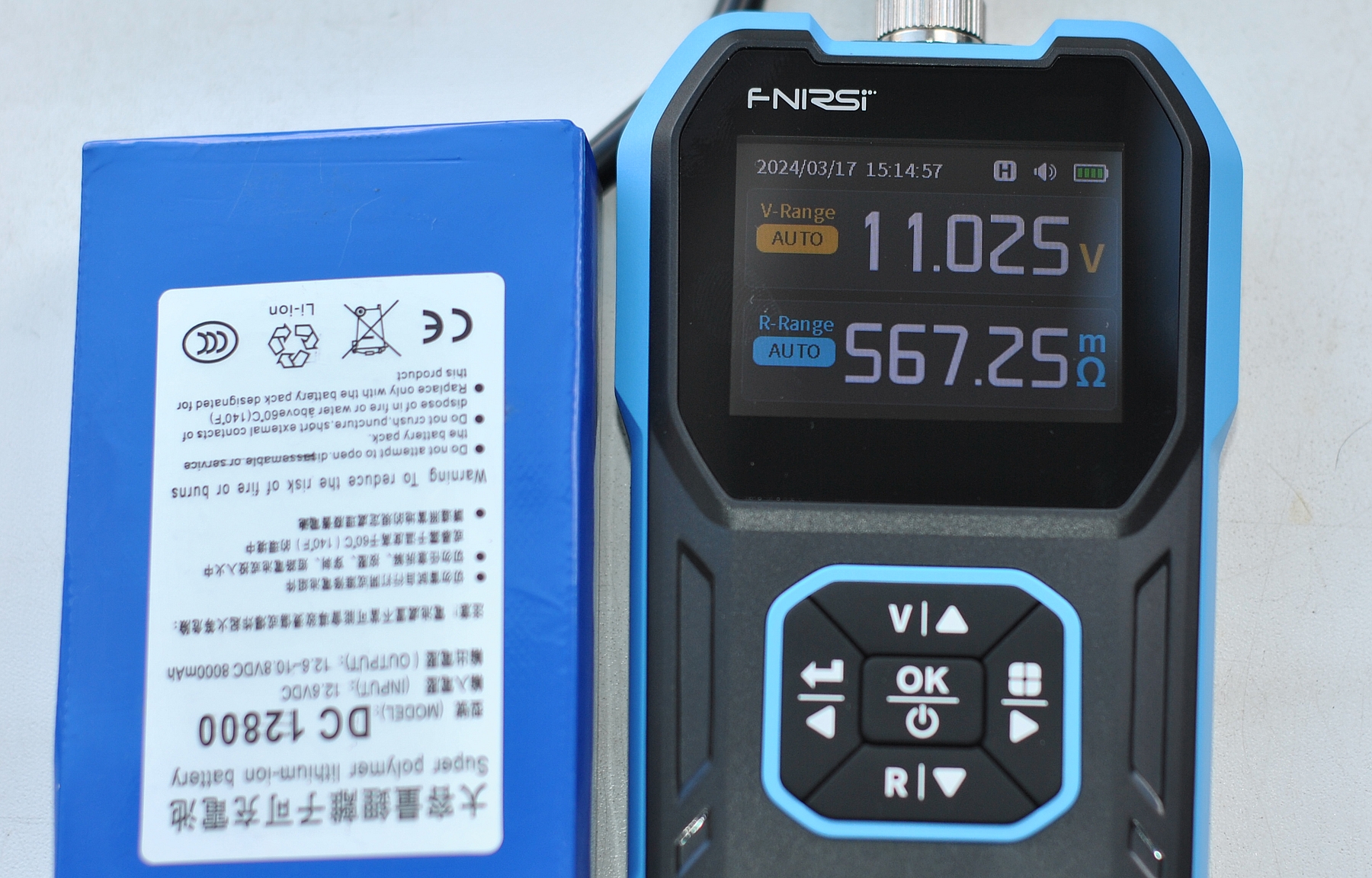

Вот пару примеров:

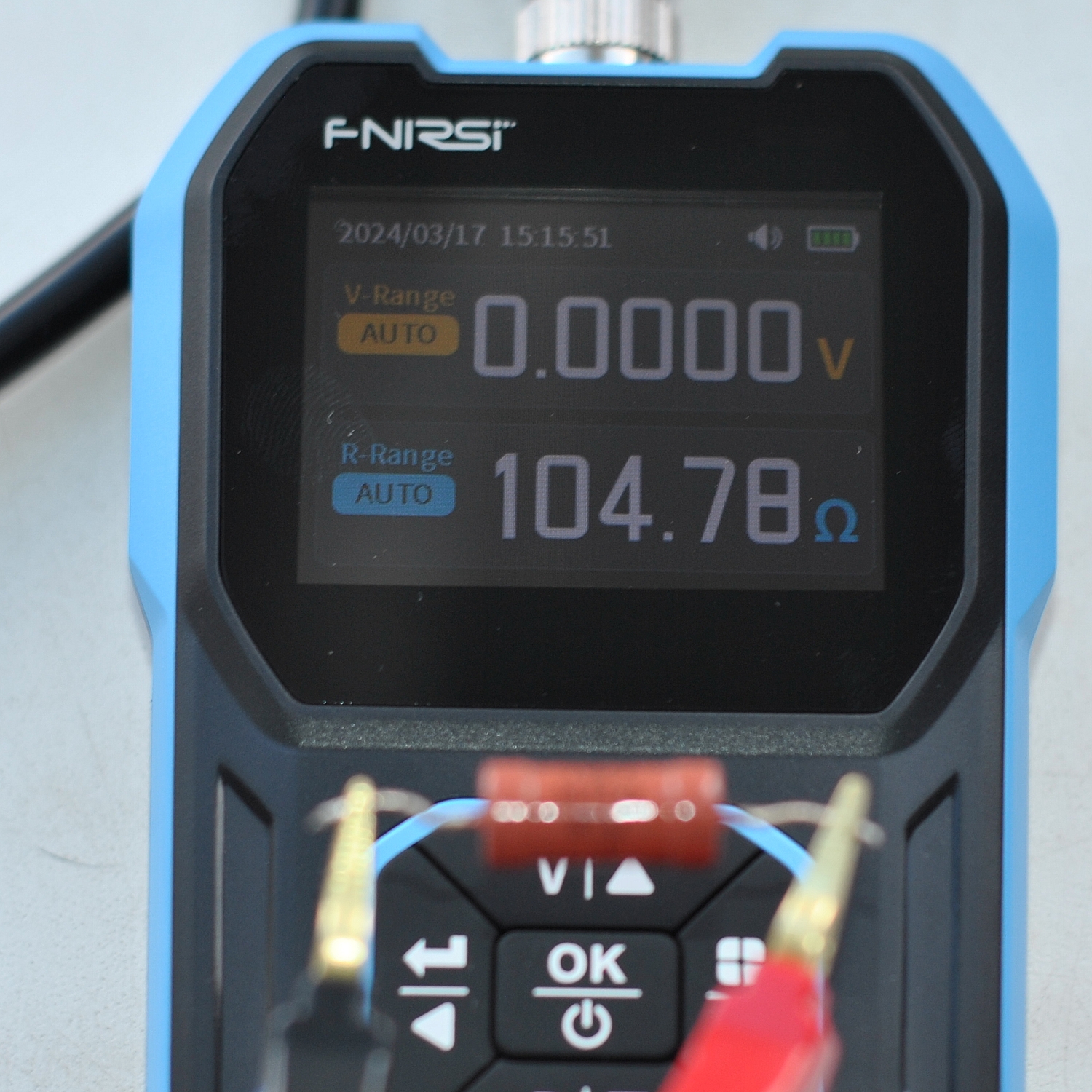

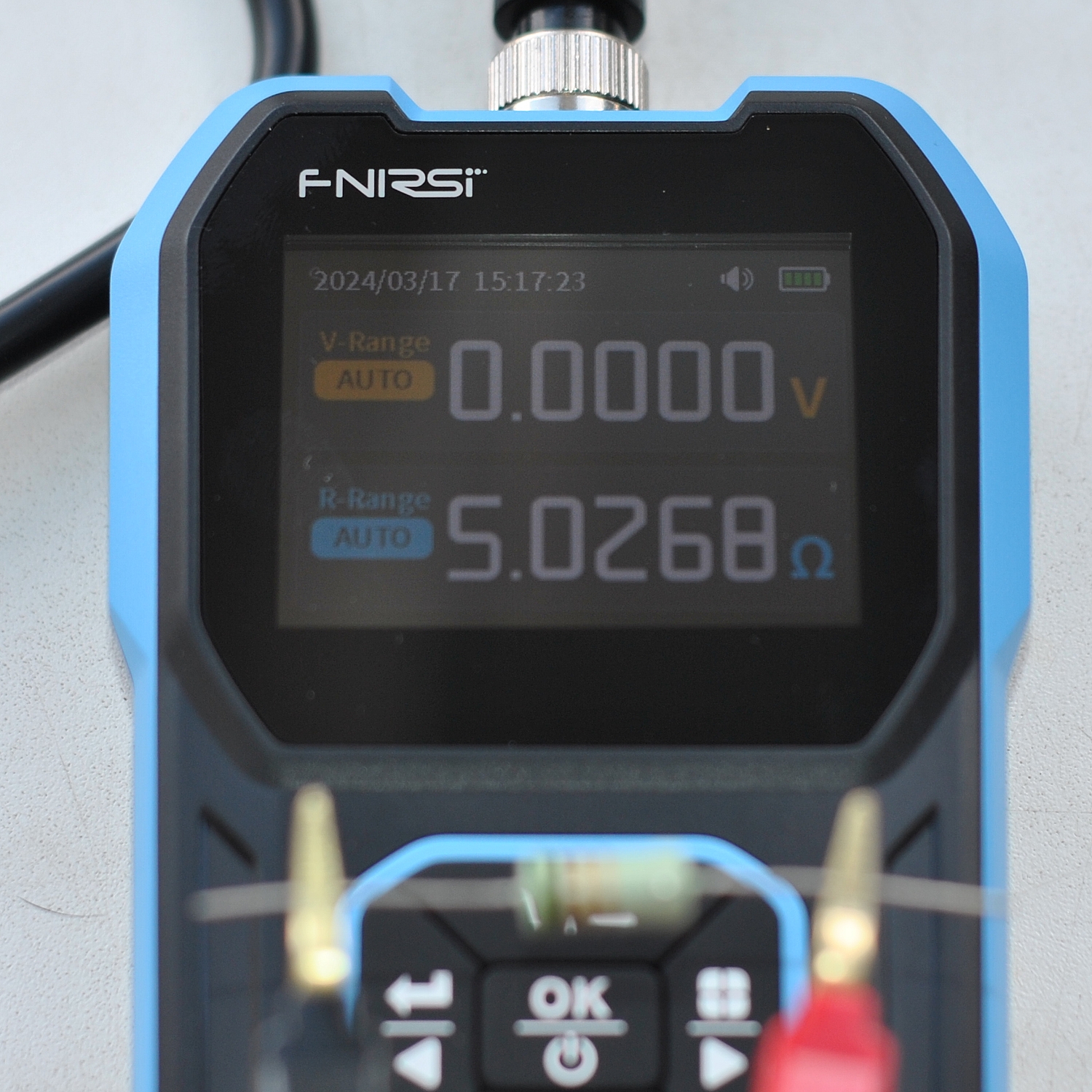

Обычный мультиметр не измеряет малые сопротивления (тут работает 4-х проводная схема). После калибровки точность еще возрастает.

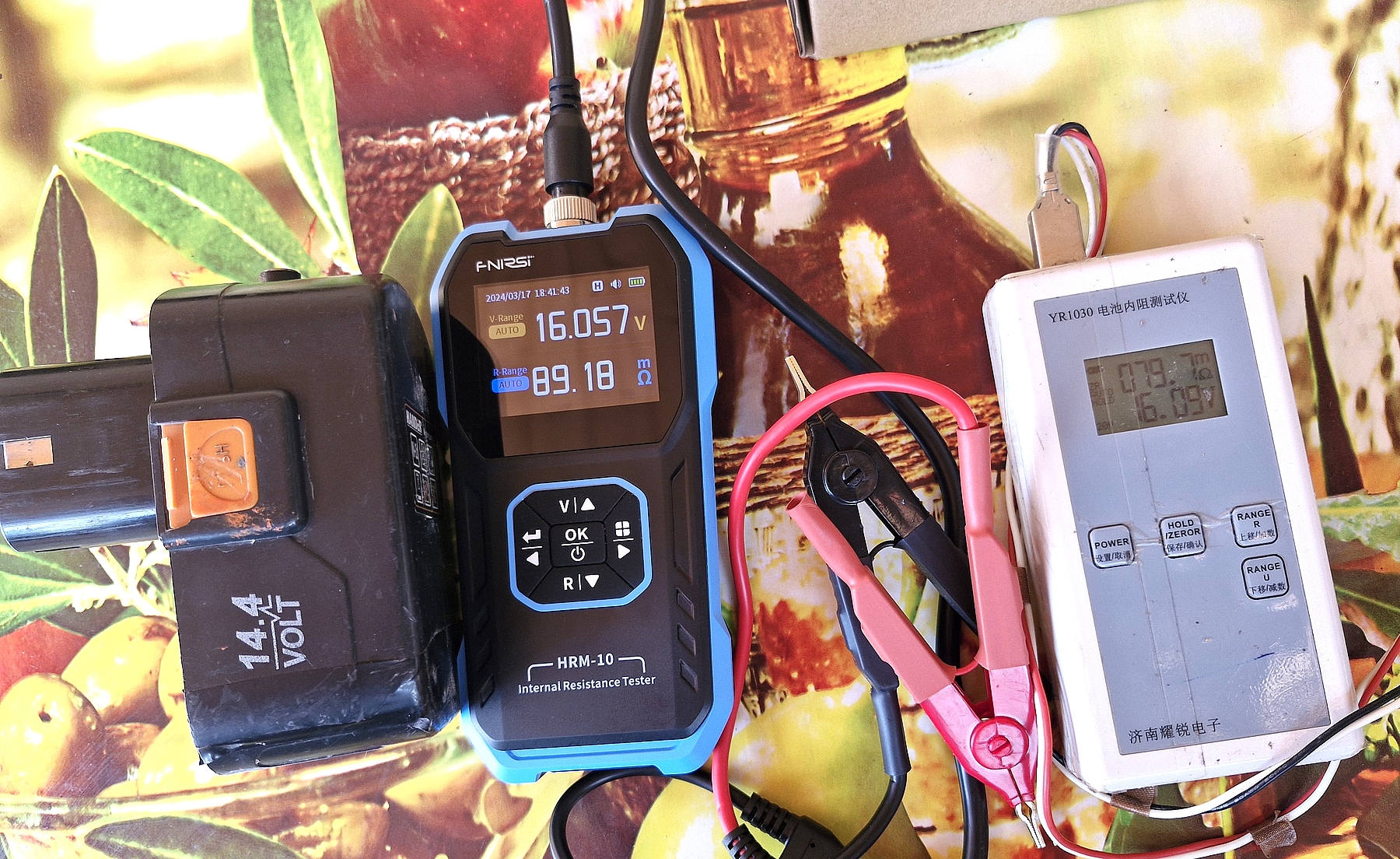

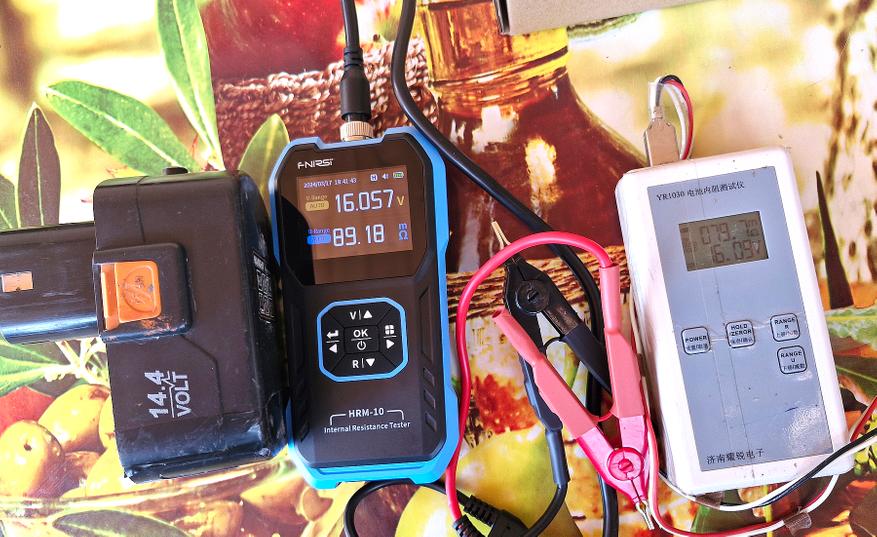

Сравнение с похожим прибором YR1030:

Наглядность экрана, удобство управления выше у Fnirsi, а таблица измерений так вообще новое слово в измерителях внутреннего сопротивления. А на различие величин смотреть смысла нет, во-первых, есть калибровка, а во-вторых, важен разброс между ячейками, а не приборами.

Для сборки ячеек батарей у бренда есть портативная контактная сварка для пластин SWM-10 и удобный USB паяльник c быстрым нагревом HS-02.

Подключение к ПК

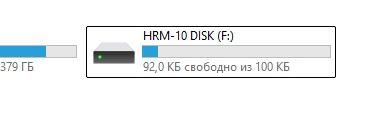

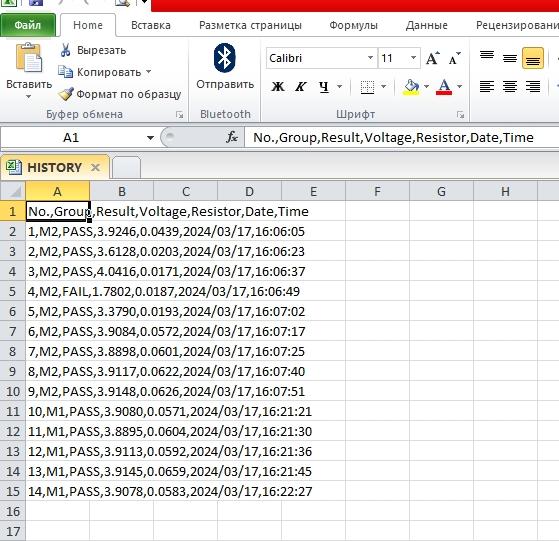

При подключении к компьютеру автоматически появляется новый диск с файлом, содержащим результаты измерений.

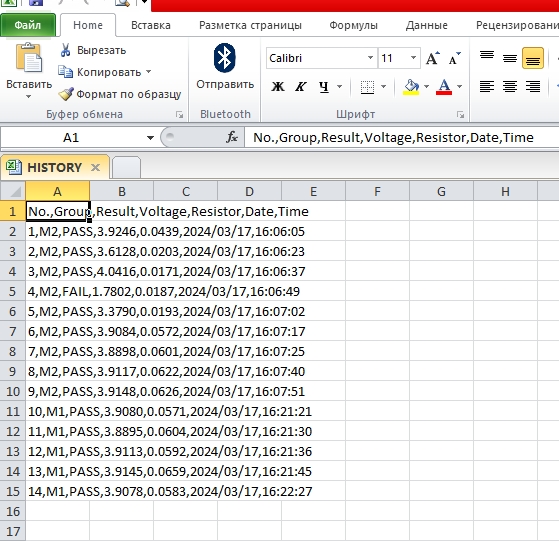

Файл CSV открывает эксель и блокнот.

Прошивка скачивается с официального сайта (последняя версия V0.3 20240620), прибор вводится в режим прошивки (влево и кнопка включения), подключается к ПК и прошивка скидывается на появившийся диск. Весь процесс занимает минуту.

Заключение

Fnirsi HRM-10 — интересный прибор для электромонтажных работ с аккумуляторами в домашней мастерской. Ему вполне по силам заменить «народный» измеритель внутреннего сопротивления YR1030/1035 (включая + версию), экран у HRM-10 нагляднее, есть сортировка и индикация, а также выше рабочее напряжение. Есть калибровка и возможность обновления прошивки. Из недостатков отмечу, что несмотря на время работы под 15 часов, аккумулятор стоит не самой большой емкости. Русского языка в меню нет. По точности показаний для бытовых работ вопросов не возникнет.

Купить прибор HRM-10 можно на площадке aliexpress.ru в официальном магазине Fnirsi, есть быстрая доставка со клада в РФ. Для выгодной покупки действует купон FNHR44 с 6 по 17 августа.

Спасибо за внимание. Удачных покупок!
