Обзор популярного четырёхпортового зарядного устройства Ugreen GaN X 65W PD

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Зарядки, пауэрбанки, провода и переходники

Зарядное устройство Ugreen GaN о котором будет идти речь в данном обзоре оснащено четырьмя USB портами для зарядки различных гаджетов, поддерживает множество протоколов быстрой зарядки а также имеет многоуровневую защиту.



Читайте далее подробный обзор и тестирование.





Параметры



• Brand: Ugreen

• Model: CD224

• PCBA Structure: GaN

• Ports: 3 USB-C + 1 USB-A

• Power output: 65W

• Input: 100-240V ~ 50/60Hz 1.8A Max

• USB-C: 5V-3A/9V-3A/12V-3A/15V-3A/20V-3.25A Max 65W

• USB-A: 4.5V-5A/5V-4.5A/5V-3A/9V-2A/12V-1.5A Max 22.5W

• Fast charge protocols: PPS/PD3.0/PD2.0; QC4+/QC4.0/QC3.0/QC2.0; AFC; FCP/SCP/SFCP



Нажмите, чтобы развернуть



Упаковка и комплектация



Зарядное устройство поставляется в качественной упаковке белого цвета. На лицевой её стороне находится изображение ЗУ и информация о некоторых его особенностях. С обратной стороны упаковки можно обнаружить: дополнительную информацию о продукте, спецификации и контакты производителя.





Кроме героя обзора и мануала, внутри коробки больше ничего нет.

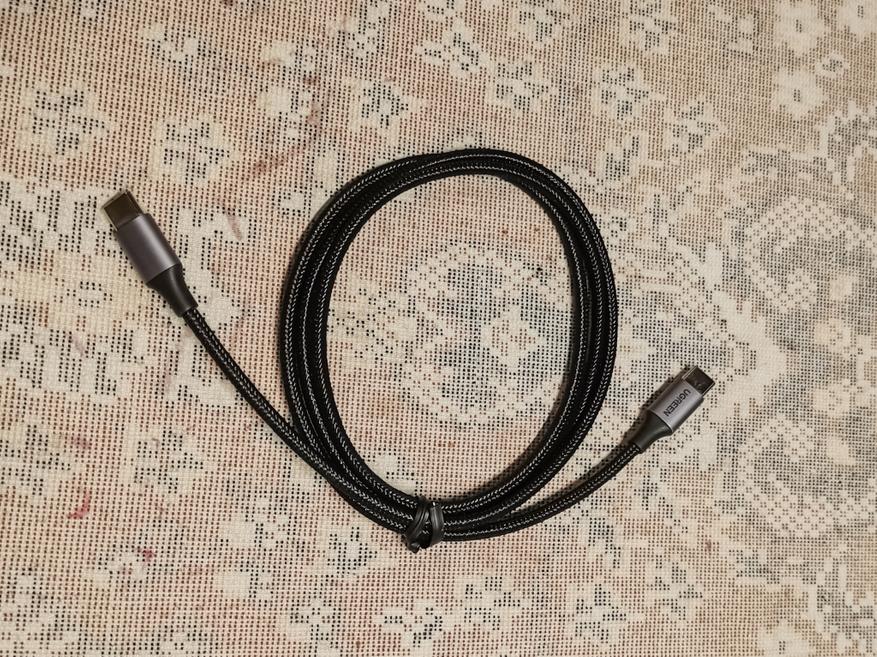

Вместе с зарядным устройством я заказал ещё двойной type-c кабель от того же производителя.



Нажмите, чтобы развернуть



Внешний вид



Корпус Ugreen GaN 65W изготовлен из черного матового пластика. У меня европейская вилка, но есть ещё и американская. ЗУ работает сетями от 100 до 240V, не зависимо от конфигурации вилки.





Щёки ЗУ имеют интересную фактуру напоминающую ткань. Помнится когда-то у Ugreen были повербанк с подобным покрытием.

.



На нижнем торце можно найти спецификации.

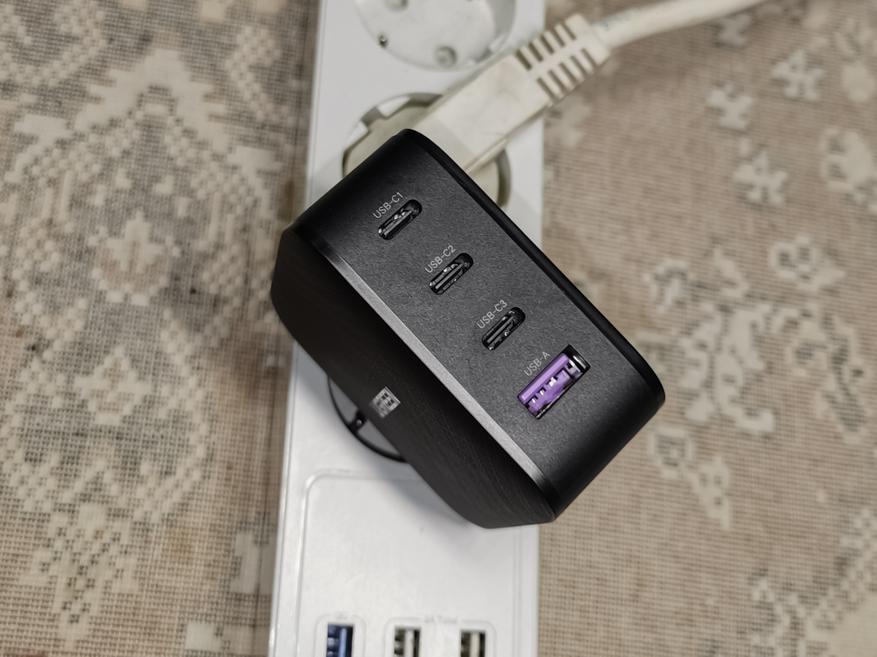

На заднем торце расположены четыре порта: три type-c и один USB-A.



Нажмите, чтобы развернуть



На корпусе ЗУ нет диодных индикаторов.

Габариты зарядного устройства: 65х65х31 мм.





Тестирование



При тестировании зарядного устройства использовалось следующее оборудование



• Сетевой фильтр Blitzwolf BW-PS1.

• Кабель Ugreen.

• Тестер со встроенной нагрузкой (не помню название устройства).

• Тестер UM25C с софтом для фиксации показателей.

• Нагрузка со встроенным триггером быстрой зарядки HD35.

• QC триггер.

• PD триггер.



Тест порта USB-A

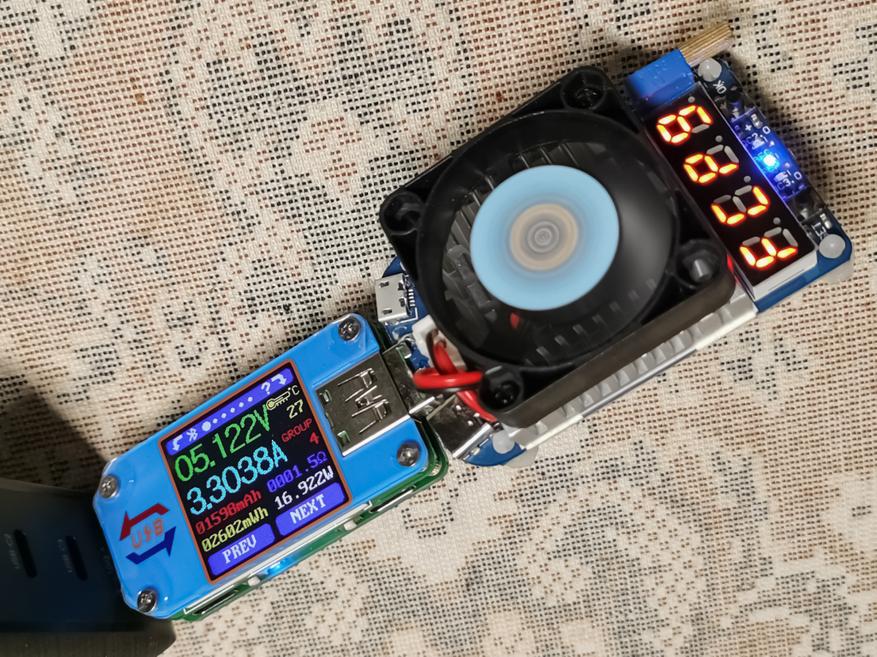

Максимальные показатели без быстрой зарядки: 5.1V-3.3A (17W)



Нажмите, чтобы развернуть

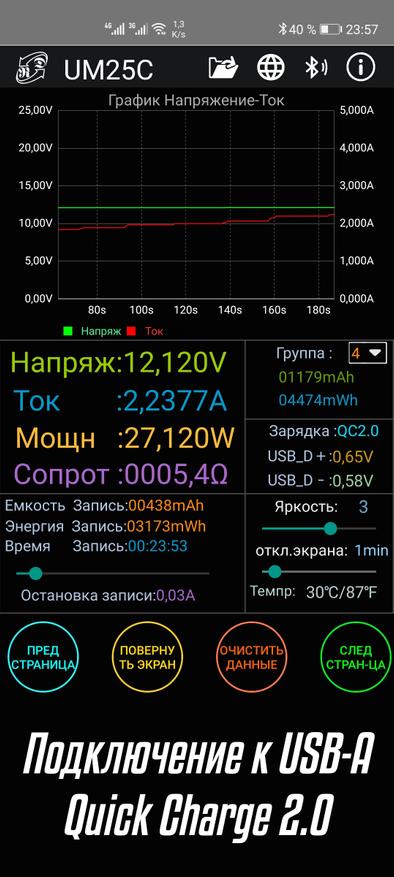

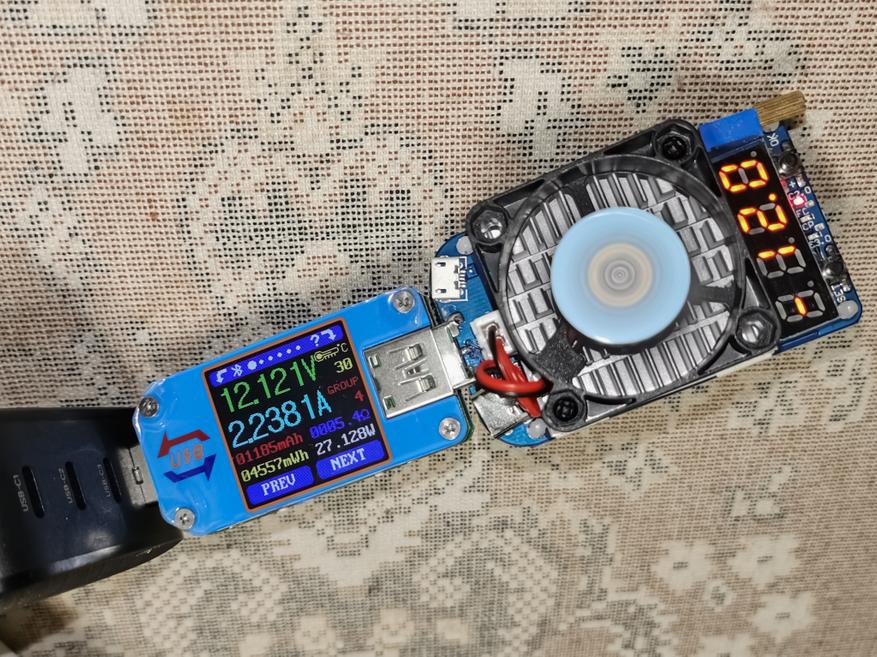

Максимальные показатели Quick Change 2.0: 12.1V-2.23A (27.1W). Это существенно больше чем цифры указанные в спецификациях устройства. Напомню, там говорится о максимальных 22.5W



Нажмите, чтобы развернуть



Quick Change 3.0



Максимальные показатели при напряжении 9V и 12V.



9.1V-2A (19W)

11.9V-2.26A (27W)





Нажмите, чтобы развернуть



Быстрая зарядка FCP



5.1V-3.3A (16.8W)



Нажмите, чтобы развернуть
Нажмите, чтобы развернуть
Содержимое спойлера



Быстрая зарядка AFC



9.1V-3A (27.8W)



Нажмите, чтобы развернуть



Тест USB-C



Тест Power Delivery с различными режимами вольтажа.



8.7V-3.15A (27.5W)

11.7V-3.17A (37.2W)

14.7V-3.15A (46.4W)

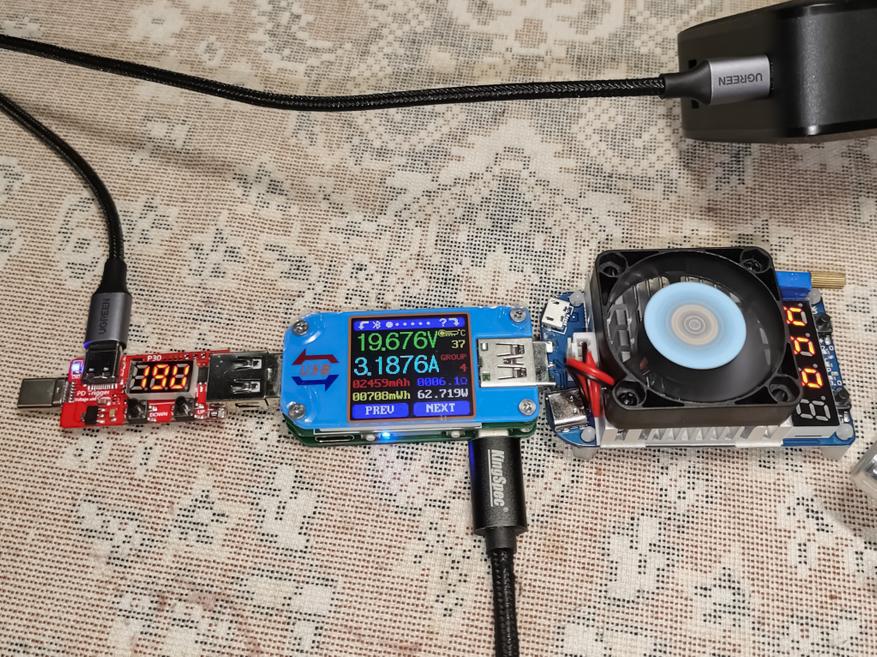

19.6V-3.18A (62.7W)



Как можно заметить по результатам тестирование PD c напряжением 20V, достичь заявленных 65W мне не удалось. Максимум получалось выжать 63.7W (скриншотом удалось зафиксировать 62.7W). Возможно (скорее всего) причина моих показателей кроется в кабеле, который является слабым звеном. Данный кабель заказывал машинально и не обратил внимание на то, что он рассчитан лишь на 60W. Позже попытаюсь достать более пропускной кабель и дополнить обзор.



Нажмите, чтобы развернуть



Тест порта type-c. На этот раз используется триггер QC3.0 а не PD.



9V-3.16A (28.7W)

12.1V-2.88A (35W)



Нажмите, чтобы развернуть



На кривой график который на некоторых скриншотах можно не обращать внимание. Во время тестирования с тестером происходили различные манипуляции (включение выключение, регулировка нагрузки и напряжения, переключение режимов и.т.д), это и отобразилось на графике.



Одновременное использование нескольких портов.



Нажмите, чтобы развернуть



Во время работы зарядное устройство остаётся абсолютно безшумным и почти не нагревается.





Дополнительно



При многопортовых тестах допустил оплошность и по не внимательности к PD тригеру (в память которого уже было «забито» двадцать Вольт) «подрубил» не синий, а красный тестер, который не рассчитан на высокую мощность. В итоге тестер не подаёт признаков жизни, пищит и иногда высвечивает что-то на экране.

Уточнение: тестер сгорел из-за руко… опства автора, а не по вине зарядно устройства.



Нажмите, чтобы развернуть



Достоинства и недостатки



Достоинства



+ Много портов.

+ Высокая мощность.

+ Поддержка большого количества протоколов быстрой зарядки.

+ Почти не греется.

+ Многоуровневая защита.

+ Не пищит и не освещает комнату.



Недостатки



— Не удалось получить 65W (но это скорее всего из-за 60-ти ваттного кабеля)

— Субъективный минус. Я бы больше предпочел бы что бы там было 2 USB-C + 2 USB-A а не 3 USB-C + 1 USB-A.



Промокод WFW1107 предоставляет небольшую скидку

Узнать актуальную цену Ugreen GaN 65W
