Где на самом деле находится лед на Марсе: почему старые карты ошибались и как воду ищут теперь

Поиск подповерхностного водного льда на Марсе — практическая задача для будущей космонавтики. Вода необходима для обеспечения жизнедеятельности экипажей, создания защитных экранов от радиации и производства ракетного топлива прямо на месте. Доставка воды с Земли слишком дорога, поэтому любые долгосрочные миссии зависят от местных ресурсов.

Однако данные, полученные с марсианских орбитальных аппаратов за последние двадцать лет, содержат много противоречий. Карты, составленные разными группами исследователей на основе одних и тех же измерений, показывают абсолютно разную глубину залегания льда. В некоторых регионах расхождения составляют от нескольких сантиметров до полутора метров.

В двух научных работах, опубликованных в журнале The Planetary Science Journal в рамках проекта SWIM (Subsurface Water Ice Mapping), ученые подробно разобрали причины этих ошибок. Главный вывод исследователей: существующие физические методы наблюдения с орбиты имеют ограничения, а попытки построить однозначную карту льда без учета погрешностей создают ложную уверенность там, где реальные риски крайне велики.

Как спутники ищут подповерхностный лед

В распоряжении планетологов есть три основных дистанционных метода:

1. Инфракрасная термометрия. Приборы фиксируют, как поверхность планеты нагревается днем и остывает ночью. Разные материалы обладают разной способностью удерживать тепло. Сухая пыль и песок быстро нагреваются и так же быстро остывают. Твердая скальная порода и водяной лед удерживают тепло дольше. Анализируя суточные и сезонные колебания температуры, ученые вычисляют тепловые свойства подповерхностного слоя.

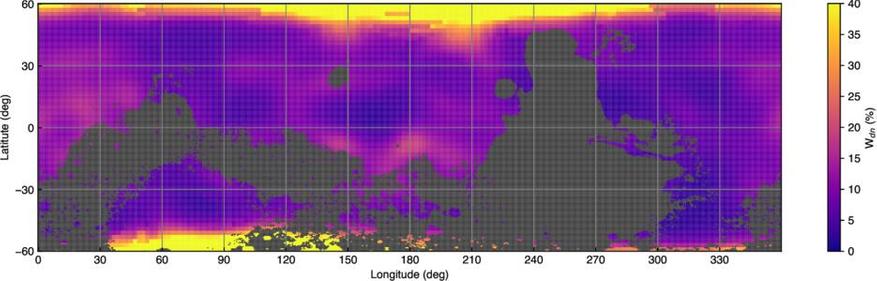

2. Нейтронная спектрометрия. Прибор регистрирует поток нейтронов, которые выбиваются из марсианского грунта космическими лучами. Если в грунте есть водород (главный маркер воды или льда), он замедляет нейтроны. По изменению их энергии ученые определяют количество водорода в верхнем слое почвы.
3. Радиолокационное зондирование (радары). Радар отправляет к поверхности радиоимпульс, который частично отражается от границы между сухим грунтом и плотным льдом. По времени возврата сигнала вычисляется глубина залегания отражающего слоя.

Каждый из этих методов имеет свою глубину проникновения и свои физические ограничения.

Физический предел: почему тепловые карты не видят глубже 30 сантиметров

Первое исследование, проведенное под руководством Ханны Сайзмор из Института планетарных наук, было полностью посвящено анализу ограничений инфракрасной термометрии. Это один из самых старых и массовых методов: данные о температуре поверхности Марса собирали аппараты Mars Global Surveyor, Mars Odyssey и Mars Reconnaissance Orbiter.

Принцип метода опирается на то, что тепловая волна от Солнца постепенно проникает вглубь грунта. Если на некоторой глубине лежит плотный слой льда, он должен менять скорость остывания и нагрева поверхности над ним.

Однако расчеты физических моделей показали, что тепловая волна затухает в марсианском грунте очень быстро. Сухие верхние сантиметры почвы работают как эффективный теплоизолятор.

Ученые установили, что при залегании льда на глубине более 30 сантиметров его влияние на температуру поверхности становится почти незаметным для приборов. Амплитуда температурного сигнала от более глубоких слоев оказывается ниже уровня шума самих измерений и естественных колебаний атмосферы.

В результате возникает ограничение: если лед находится глубже 30 сантиметров от поверхности, инфракрасный спектрометр фиксирует только свойства сухого верхнего слоя и не может дать достоверной информации о том, что находится ниже.

Влияние пыли и почвенной корки на точность измерений

Ситуацию усложняет то, что марсианская поверхность не состоит из чистого сухого песка однородной плотности. Реальный грунт содержит множество неоднородностей, которые искажают тепловой сигнал.

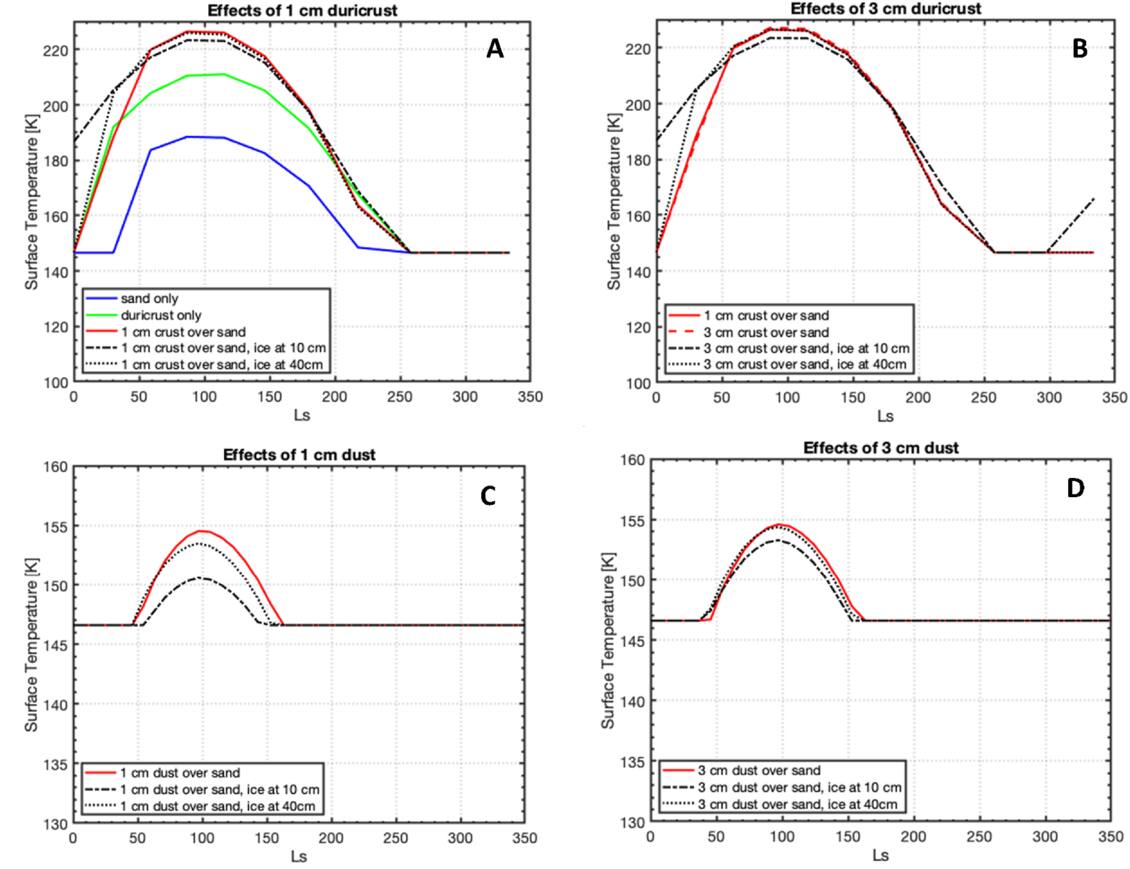

В ходе моделирования исследователи выделили два фактора, которые чаще всего приводят к ошибкам в расчетах:

• Дюрикраст (сцементированная почвенная корка). Под воздействием незначительныхколичеств водяного пара и солей верхний слой марсианского грунта часто связывается в тонкую, но плотную корку. Слой дюрикраста толщиной всего в 1 сантиметр обладает высокой теплопроводностью. Для орбитального прибора такой слой выглядит точно так же, как если бы на небольшой глубине залегал массивный пласт водяного льда. В результате алгоритм делает ложный вывод о наличии водных ресурсов.
• Пылевое перекрытие. Мелкодисперсная марсианская пыль переносится ветром и задерживается в низинах и кратерах. Слой пыли толщиной в несколько миллиметров существенно снижает передачу тепла вглубь почвы. Если под таким пылевым слоем находится настоящий ледник, пыль полностью блокирует его тепловое проявление на поверхности.

Так, верхний слой почвы может как создавать ложный сигнал о наличии льда там, где его нет, так и полностью скрывать реально существующие залежи.

Сравнение моделей: почему данные разных ученых противоречат друг другу

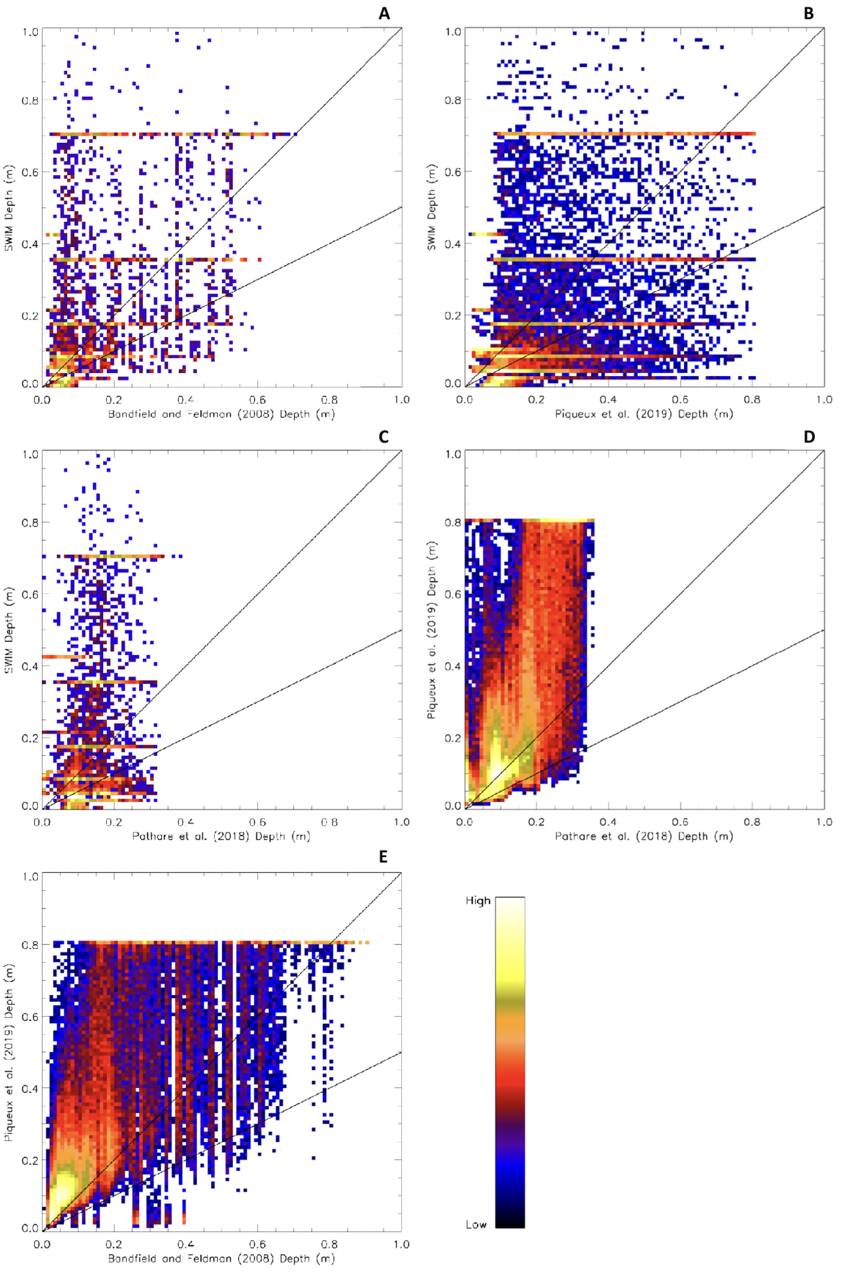

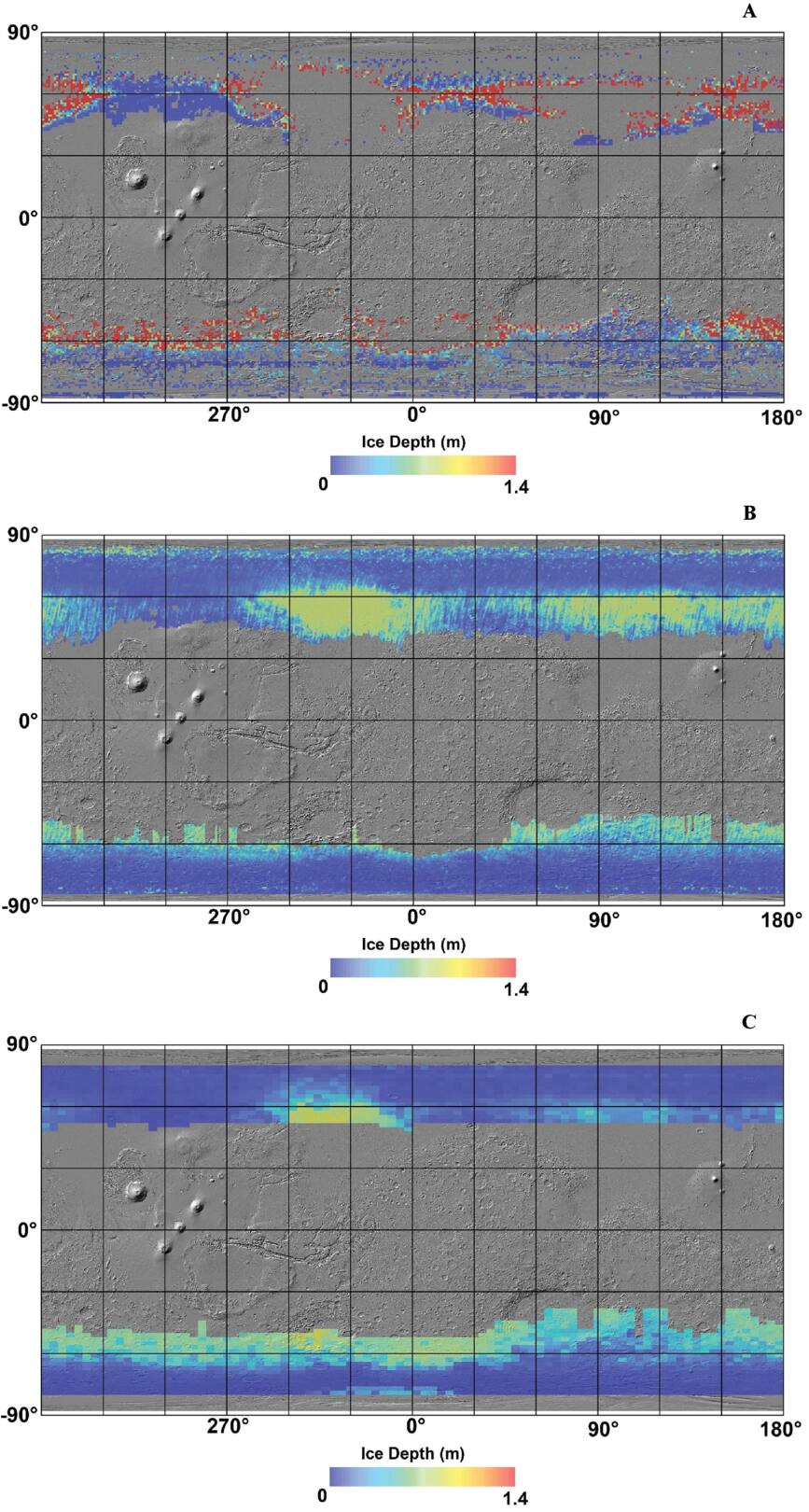

Группа Сайзмор провела систематическое сравнение трех существующих карт распространения подповерхностного льда: SWIM23, BF08 и PQ19. Все три карты создавались на основе сходных данных с аппаратов Mars Global Surveyor и Mars Reconnaissance Orbiter, но с использованием разных математических моделей и допущений.

Ученые выбрали 20 контрольных точек на поверхности Марса, где были доступны независимые данные — например, свежие кратеры от падения метеоритов, обнажившие чистый лед, или данные посадочного модуля Phoenix, который физически выкопал лед траншеей.

Сравнение результатов показало следующие проблемы:

1. Огромный разброс глубин. На тестовой площадке миссии Phoenix, где реальная глубина залегания льда составляет от 2 до 18 сантиметров, разные карты давали значения от 2,9 до 140 сантиметров.
2. Зависимость от модели атмосферы. Моделирование температуры поверхности требует точного учета того, как атмосфера Марса пропускает и рассеивает тепловое излучение. Небольшие изменения в параметрах запыленности атмосферы в модели сдвигали расчетную глубину льда на десятки сантиметров.
3. Игнорирование промежуточных вариантов. Старые алгоритмы часто ставили жесткое условие: в каждой точке находится либо чистый сухой грунт, либо сухой грунт строго над монолитным льдом. Возможность того, что в почве содержится лишь небольшое количество льда в порах, в этих моделях не учитывалась, что приводило к некорректным результатам.

Слепая зона от одного до пяти метров

Второе исследование, выполненное коллективом под руководством Сэмюэля Курвилла, было посвящено анализу другого критического фактора — так называемого инструментального разрыва.

Разные типы космических приборов работают на разных глубинах, причем между диапазонами их работы существует необъясненный интервал.

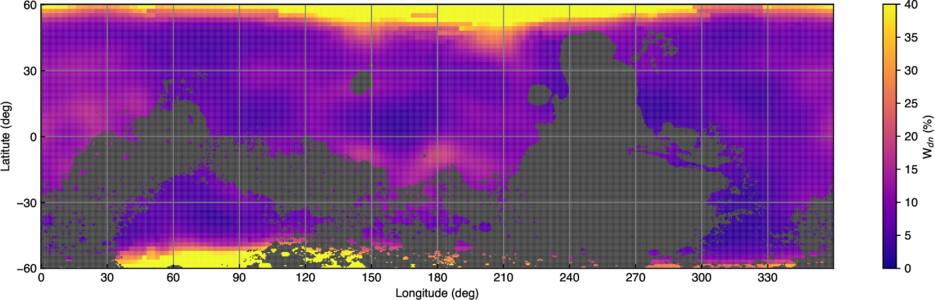

• Нейтронные спектрометры анализируют поток замедленных нейтронов. Физика этого процесса такова, что прибор фиксирует водород только в самом верхнем слое грунта — обычно на глубине до 1 метра (в редких случаях — до 1,5 метров). Всё, что находится глубже, для нейтронного спектрометра «невидимо».

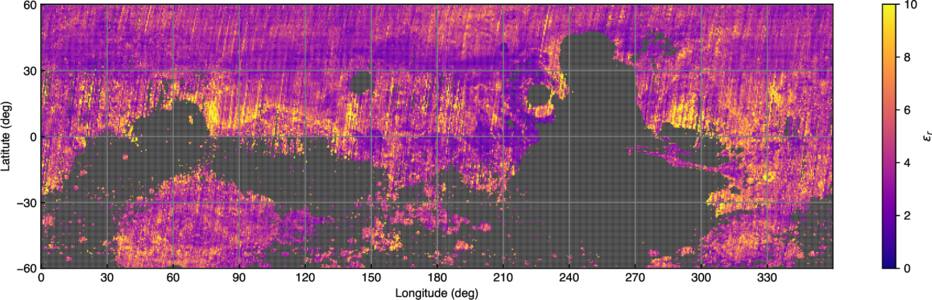

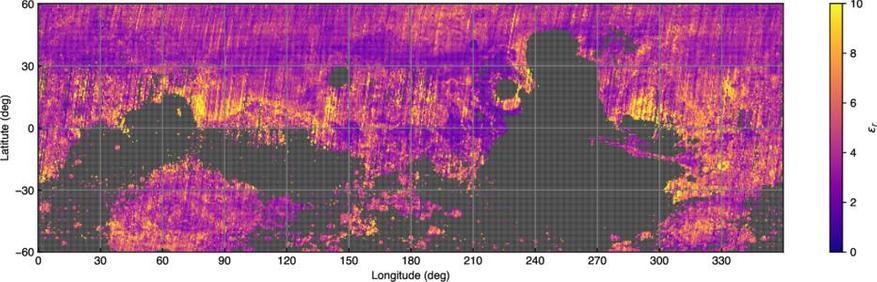

• Радары зондирования (например, SHARAD) излучают радиоволны высокой мощности. Однако сигнал, отраженный от самых верхних слоев грунта (до глубины нескольких метров), смешивается со сильным отраженным сигналом от самой поверхности. В результате радар начинает уверенно различать границы пород только начиная с глубины 5-15 метров.

В результате на всех существующих схемах зондирования образуется «слепая зона» на глубинах от 0,5 до 5 метров.

Именно эта глубина представляет наибольшую ценность для строительства будущей марсианской базы. Лед, залегающий на глубине 1-3 метров, защищен от испарения слоем почвы, но при этом доступен для разработки лёгкими буровыми установками без применения тяжелой промышленной техники. Однако именно о слое от 0,5 до 5 метров орбитальные приборы дают наименьшее количество прямых данных.

Вероятностный подход: переход от категоричных ответов к оценке рисков

Чтобы объединить данные разных приборов и учти их ограничения, команда Курвилла предложила отказаться от создания детерминированных карт, которые дают однозначный ответ «лед есть» или «льда нет». Вместо этого ученые применили байесовский математический подход, вычисляющий вероятности.

Суть метода заключается в следующем:

1. Для каждого участка поверхности собираются все доступные данные: показания нейтронного спектрометра, расчеты тепловой инерции, данные радара и снимки рельефа высокого разрешения.

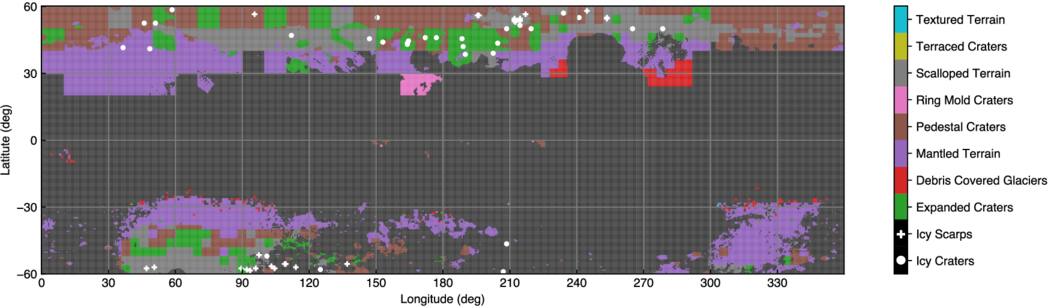

2. Геоморфологические признаки (структуры рельефа) перегружаются в систему как набор правил. Например, если на снимках виден лопастной отвал, характерный для сползающих засыпанных ледников, алгоритм присваивает этой точке высокую начальную вероятность наличия льда.
3. Данные физических приборов добавляются не как точные числа, а как диапазоны возможных значений с учетом их погрешностей.
4. Алгоритм перемножает эти матрицы и строит математическое распределение вероятностей.

В результате вместо утверждения «на глубине 40 см лежит лед» исследователи получают сложный, но честный результат: «В данном блоке с вероятностью 70% объемная доля льда составляет от 20% до 40%, а вероятность того, что лед отсутствует вовсе, составляет 15%».

Такой подход позволяет инженерам и специалистам по планированию посадочных миссий количественно оценивать риски. Если вероятность присутствия льда высока, но неопределенность глубины составляет полтора метра, посадка в этой точке требует взятия на борт более тяжелого бурового оборудования.

Где на Марсе реально найти воду и что это значит для высадки людей

Применение вероятностного анализа к имеющимся архивам данных изменило общую карту потенциальных ресурсов Марса.

Для размещения человеческой базы наиболее привлекательны средние широты — от 30° до 45° в обоих полушариях. Там более мягкий температурный режим по сравнению с полюсами и достаточно солнечного света для работы солнечных батарей.

Обновленный анализ показывает следующую картину по регионам:

• Высокие широты (полярнее 45°): вероятность присутствия водяного льда в верхнем метре грунта близка к 100%. Лед зацементировал поры почвы и образует чистые подповерхностные пласты. Однако суровый климат и долгие полярные ночи делают эти регионы сложными для первичной высадки.
• Средние широты (30°-45°): распределение льда здесь крайне пятнистое. Во многих районах лед термически нестабилен и постепенно испаряется через поры в грунте.
• Равнины Arcadia Planitia и Utopia Planitia: подтверждена высокая вероятность наличия древних погребенных ледников, закрытых слоем сухого реголита. Однако глубина их залегания варьируется от десятков сантиметров до нескольких метров на расстояниях всего в несколько километров.

Главный вывод для планирования будущих миссий: опираться только на имеющиеся карты тепловой инерции при выборе места посадки посадочных модулей нельзя. Риск приземлиться на сухой участок с высокой теплопроводностью почвы за счет солевых корок остается слишком высоким.

Какие приборы нужны для новых космических миссий

Оба исследования сходятся в том, что текущий архив орбитальных данных исчерпал свою эффективность. Чтобы получить достоверные карты ресурсов для будущих экипажей, научное сообщество должно изменить подход к проектированию новых орбитальных аппаратов.

Для решения проблемы необходимо изменить приоритеты в научной нагрузке будущих спутников Марса:

1. Разработка высокочастотных радаров. Марсу необходим орбитальный радар нового поколения, работающий в диапазоне частот от 100 до 500 МГц. Такие приборы специально оптимизированы для зондирования малых глубин — от 0,5 до 5 метров. Это позволит закрыть «слепую зону» и получить прямые отражения от льда, доступного для бурения.
2. Комбинированные инфракрасные спектрометры. Новые приборы должны измерять спектры излучения поверхности в более широком диапазоне длин волн и с более высоким пространственным разрешением, чтобы отделять сигнал солевых корок и пыли от сигнала глубокого льда.
3. Локальная разведка. До отправки пилотируемых кораблей в выбранные регионы необходимо направлять специализированные посадочные платформы или легкие колесные аппараты, оснащенные физическими бурами и локальными сейсмометрами для прямого подтверждения данных.

Переход от завышенных ожиданий к строгому учету физических ограничений и вероятностей позволяет планетологам создавать реалистичные модели. Честное понимание того, где наши приборы «слепы» — это единственно верный путь к безопасной и успешной высадке человека на Марс.
