Недорогие удлинители Duwi продаются во многих российских магазинах и на интернет-площадках. А Ашане этот удлинитель с трёхметровым проводом и четырьмя розетками с заземлением стоит 320 рублей.

Я изучил этот удлинитель и проверил, из чего сделаны жилы кабеля (спойлер: не из меди).

Удлинитель продаётся в стрейч-упаковке.

На этикетке указана максимальная нагрузка 2200 Вт/10 А.
На пластике блока розеток есть надпись «10/230~ MAX 2200W».
Надпись на проводе: «H05VV-F 3G 0.75mm²».
На пластике вилки есть надпись «10/230~», обозначены контакты фазы (L), нуля (N) и заземления.

Пластик корпуса блока розеток хорошо горит.

Длина провода от точки выхода из вилки до точки входа в блок розеток 2 метра 97 см.
Расстояние от центра ближайшей к проводу розетки до центра вилки: 3 метра 6 см.


Для проверки работы удлинителя в режиме максимальной нагрузки через него был пропущен ток 10 А.

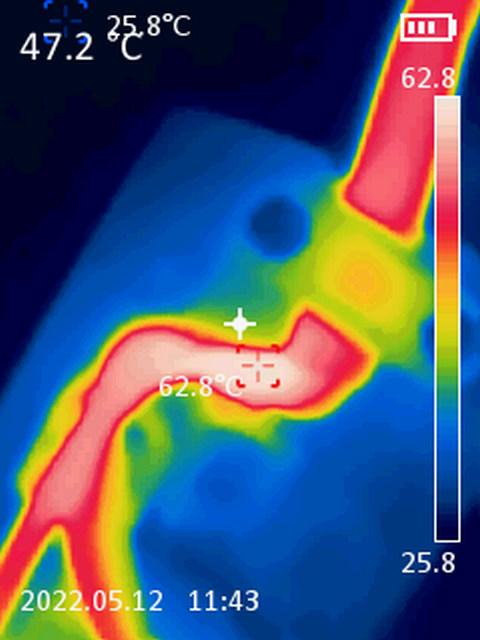

Через 30 минут температура внешней оболочки кабеля достигла 58°C.

Из-за некорректного монтажа (о нём ниже) температура проводов внутри удлинителя достигает 63°C.

Существенный нагрев вилки и контактов блока розеток не зафиксирован.


Сопротивление от контакта вилки до ближайшего контакта блока розеток:

Первая линия: 153.6 мОм;
Вторая линия: 158.3 мОм;
Линия заземления: 178.1 мОм.

Это слишком высокое сопротивление для медного провода, так что придётся изучить провода отдельно.

Провода состоят из 25 проволок. Каждая проволока имеет диаметр 0.18 мм (сечение проводов около 0.64 мм²).

Сопротивление жил в отрезке 1 м 52 см провода составило:

Коричневый провод: 73.7 мОм (48.5 Ом/км).
Синий провод: 76.4 мОм (50.3 Ом/км).
Жёлто-зелёный провод: 75.0 мОм (49.3 Ом/км).

Такое сопротивление соответствует сечению медной жилы 0.35 мм²

Жилы сделаны из неизвестного сплава, но не магнитятся, так что это не сталь.
При нагревании жил зажигалкой их цвет меняется с медного на серый.

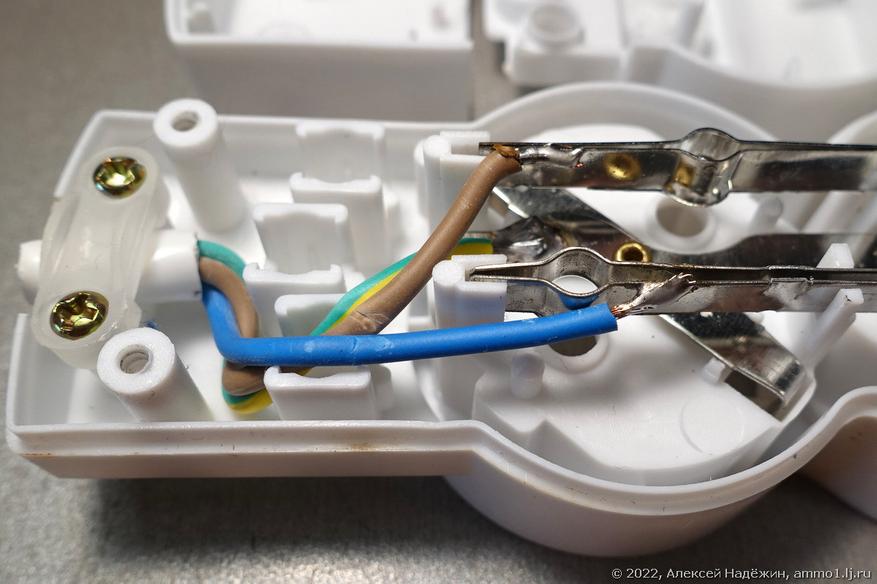

Блок розеток разборный, две его половины скреплены шестью саморезами с трехгранными головками.

Противозаломная втулка отсутствует. Провода к планкам припаяны. В корпусе предусмотрены три паза для трёх проводов, но все провода проложены через один паз, из-за чего провода передавлены и наблюдался повышенный нагрев при максимальном токе нагрузки.

Контактные планки имеют толщину 0,4 мм, металл магнитится. Планки заземления приклёпаны к шине.


Это далеко не самый худший удлинитель, имеющийся в продаже. Хоть его провода и сделаны не из меди, они выдерживает заявленную нагрузку. Если бы не пережатые провода, можно было бы сказать, что качество сборки вполне приличное. Такой удлинитель можно использовать, но я не рекомендую оставлять его включённым в сеть без присмотра, ведь пластик его корпуса горючий.
