Приветствую всех! Небольшой обзор новой модели сетевого фильтра SF-05LU от SVEN, у которого есть интересная особенность — в наличии встроенный USB-источник питания. Также отмечу наличие различных защит от сетевых помех на входе, а также термопредохранитель от перегрузки.

Сетевой фильтр SVEN SF-05LU с USB

Сетевой фильтр SVEN SF-05LU  представляет собой привычный удлинитель на 5 розеток, с фильтрацией всплесков напряжения сети, с выключателем и термопредохранителем, а также с 2 USB портами для подзарядки гаджетов. В последнее время подобные комбинированные устройства все более и более востребованы в офисах и дома. Отмечу, что есть и простая модель SVEN SF-05, без встроенного USB-источника питания.  Суммарная рабочая мощность на все розетки составляет 2200 Вт. Этого достаточно, для того, чтобы подключить микроволновку или электрический чайник. Или комплект компьютера с периферией. Сетевой фильтр доступен в двух цветовых исполнениях (белый/черный). В продаже его можно найти как в онлайн-, так и в локальных ритейлеров. Для более серьезной защиты можно посмотреть стабилизатор сетевого напряжения Sven VR-F1500 или даже источник бесперебойного питания Sven UP-B1000.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Бренд: SVEN
Модель: SF-05LU
Тип: Сетевой фильтр-удлинитель
Макс. подавляемая энергия высоковольтных импульсов, Дж: ≤ 150
Номинальное напряжение, В: ~ 250
Рабочая частота, Гц: 50
Максимально допустимая нагрузка, Вт: 2200
Максимальный поглощаемый ток импульсной помехи, А: 4500
Общий выключатель розеток:  есть
Входная вилка: СЕЕ 7/7
Выходные розетки: 5 × СЕЕ 7/4 (с защитными шторками), 2 × USB (для зарядки различных устройств (12Вт)
Ток срабатывания термопредохранителя, А: >10
Рабочая температура, °С: от +10 до +70
Рабочая влажность, %: ≤ 65
Длина кабеля, м: 3
Тип монтажа: напольный, настенный (в любом положении)
Размеры изделия, мм: 313 × 52 × 40

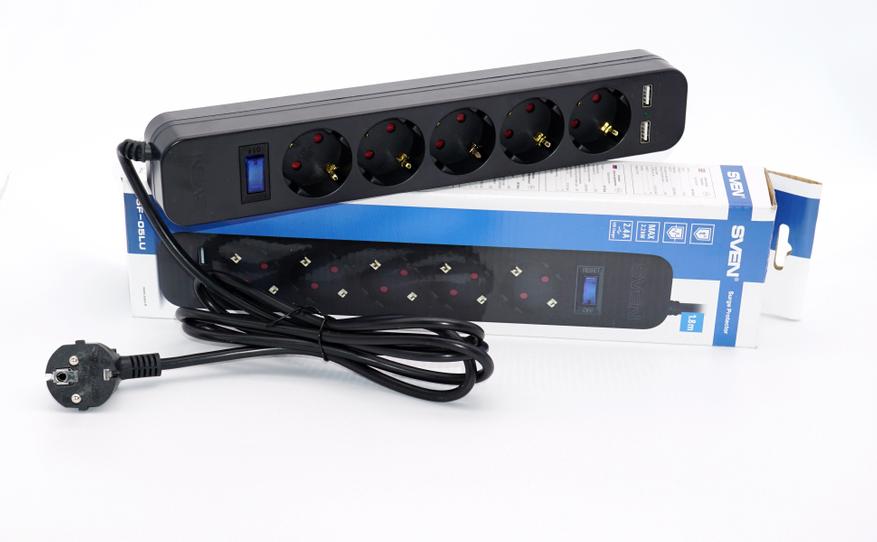

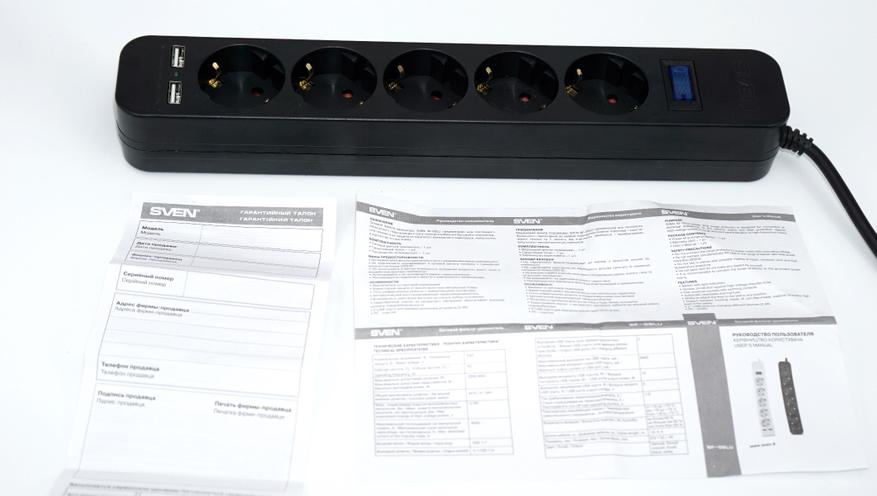

Упаковка типичная для удлинителей и сетевых фильтров — это продолговатая картонная коробка, в бело-синих цветах SVEN. Внутри фильтр упакован в защитный полиэтиленовый пакет. На упаковке присутствует информация о действущем сертификате соответствия продукции (№ЕАЭС C-SG.БЛ08.В.00086/19 Серия RU № 0119121, выдан 04.02.2019).

 Сетевой фильтр производит приличное первое впечатление, присутствуют «шторки» на контактах, реализовано защитное заземление по стандарту. Пластик на ощупь недорогой, но и самой устройство весьма бюджетное по своему позиционированию. Заявлен неподдерживающий горение пластик. USB гнезда расположены на краю корпуса, прямо за последней розеткой. В комплекте есть подробное руководство пользователя (ссылка на электронную версию инструкции).

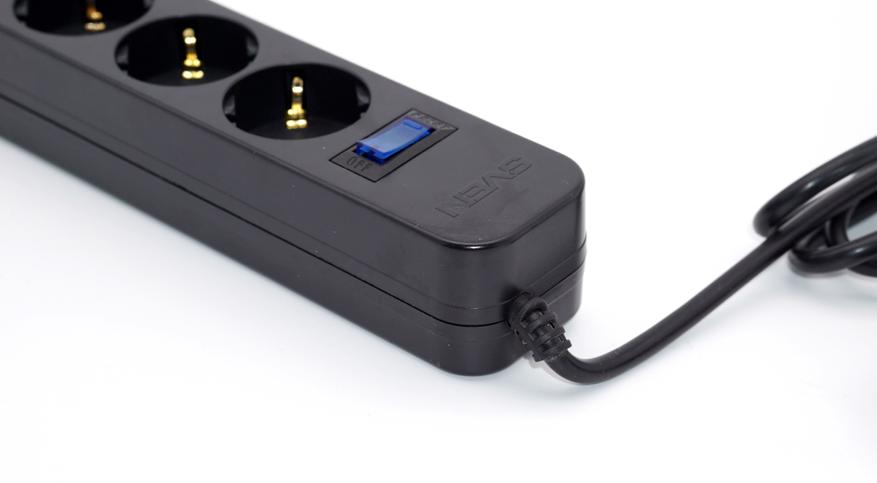

 Провод в двойной изоляции, имеет фиксацию у основания (для того, чтобы не перегибался провод). Длина провода около 3 метров. На конце — стандартная евровилка на 16А.

 Выключатель сделан в виде комбинированного прерывателя-термопредохранителя. При срабатывании защиты требуется включить заново, после снятия нагрузки. Также встроена индикация работы.

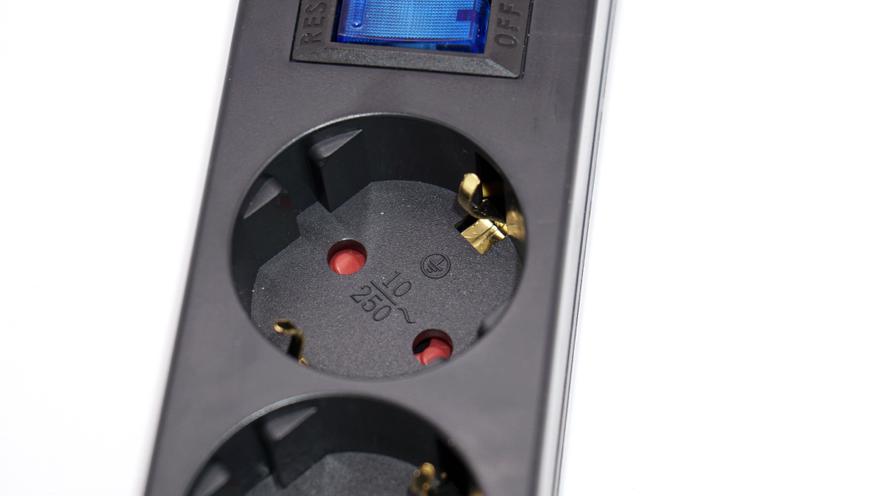

Розетка сделана качественно, контакты для заземления выполнены из подпружиненной латуни. Присутствует маркировка 10А/250В максимально на блок.

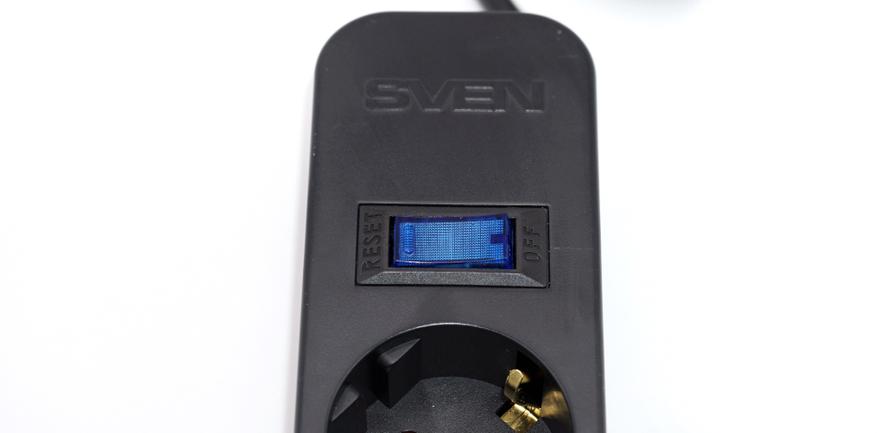

Положения выключателя подписаны (OFF/RESET), а также присутствует крупно выбитый логотип SVEN.

 Два USB гнезда расположены в нижней части корпуса сетевого фильтра. Такое расположение дает возможность подключать широкие разъемы и устройства прямо к зарядке, без переходника.

На обратной стороне расположены крепежные отверстия для монтажа на стену. Можно закрепить как вертикально, так и горизонтально.

Также присутствует информация о производителе, номере модели и предельных эксплуатационных характеристиках.

Присутствует индикация включения и работы, причем двойная — термопредохранителя (индикатор в переключателе)и USB розеток (зеленый светодиод).

 Перед использованием проведем ревизию устройства. Для этого разберем корпус (8 винтов).

 Силовые контактные шины выполнены из латуни, питающие провода приклепаны надежно. С виду сделано аккуратно, без явных просчетов.

Предусмотрена фиксация провода внутри корпуса.

 На блоке термопредохранителя расположен защитный варистор, который должен защищать нагрузку от всплесков напряжения сети.

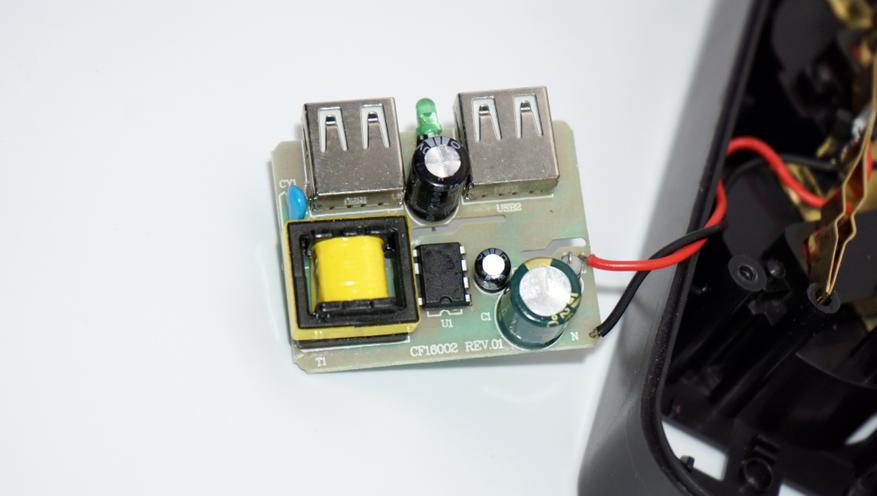

 В качестве AC-DC преобразователя установлена сборка на основе микросхемы STGL LY2013 (12.0W 65KHz AC/DC Flyback PWM Converter). Заявленный ток до 2.4 А при 5В.

Проведем небольшой тест. Максимально нагрузим сетевой фильтр SVEN в течение длительного времени. Как видно на фото, 2.2 кВт фильтр отрабатывает.

А вот если превысить указанное значение, то срабатывает термозащита, и фильтр отключается. После остывания термопредохранителя можно включать заново (Reset).

 Заодно проверим источник питания на 5В. Я использовал популярный USB тестер и электронную нагрузку с регулировкой параметров потребления. При нагрузке до 1.5А источник стабилизирует корректно, без просадок.



 При нагрузке менее 1.5А источник слегка завышает напряжение (в пределах 10%, по стандарту). Если дать нагрузку побольше, около 2А, то напряжение составит 4.95В (также, в пределах 10% отклонение). При предельном значении потребления (2.4А) напряжение на выходе составит 4.91 В, что более-менее нормально. При таком напряжении гаджет сможет заряжаться. А вот при перегрузке (2.7А, значение, превышающее заданное) получается просадка до 4.87 В.

В качестве выводов отмечу, что подобные комбинированные сетевые фильтры-удлинители обеспечат комфортное обустройство рабочего места и подключение необходимых устройств. Настенный монтаж (равно как и напольный) дают возможность с удобством разместить провода для оргтехники и гаджетов. Тестирование устройство прошло, заявленные характеристики отрабатывает.  Так что, получился вполне приличный сетевой фильтр, который будет уместен как в офисе, так и дома. Наличие USB-разъемов с мощным выходом (хватит на два устройства) служит дополнительным плюсом. А наличие реальной защиты в виде варистора и термопредохранителя поможет защитить вашу технику. В качестве силового удлинителя я бы выбрать что-то с сечением 2х2.5 кв. мм, а для большинства домашней и офисной техники подобного устройства хватит с головой.

32 комментария

S
3 года назад приобрёл точно такой же по схемотехнике «сетевой фильтр» этой же конторы, немного другого дизайна корпус.
ЮЭсБэ-кормилец честно проработал год. И сдох. Совсем. К разъёмам 220вольт претензий нет. В принципе и не сильно расстроился…
к
а сколько нонче сетевых фильтров с ФИЛЬТРОМ?
Я знаю токмо BURO любые которые с красным светодиодом — у них всегда внутри конденсатор на 0.1мкф, и фильтры конторы под названием most в некоторых моделях полноценные LC фильтра любо дорого смотреть
m
Некоторые модели APC — PM8, например. Там и фильтр, и вменяемая конструкция контактов розеток, а не прямые планки, как тут.
bone
Pilot GL?
P
пилот же щас зис и есть, не? тама здоровенная плата фильтра. Шина 220 также как и тут — на полосах. И в некоторых экземплярах был какой то странный припой который лет через 10 разваливался в труху. С учетом того что они вечные, нескольким пилотам уже четверть века, это было неприятно. Но исправимо.
bone
Вроде одно время сетевые фильтры даже называли пилотами. ZIS, ага.
C
И до сих пор это бытует, нарицательное название типа «примус» или «бендикс».
Сабж хлам, хорошо бы глянуть на Y-конденсатор в БП/зарядке, наверняка фейковый — жизнь дороже.
I
Если в обзоре нет в начале статьи стоимости (можно приблизительно или стоимости за границей), таким обзорам нет места на сайте.
lexus08
Очень категорично.
Я не согласен с вами.
bone
Я свои GL ещё рублей за 800 покупал. Это просто рубль обесценился)
Но конечно, сложно принять, что сетевой фильтр стоит как дешёвый БП.
А ИБП за 2000 подозреваю, что не торт.
к
Этот ИБП сам помех добавит))
к
Вопрос главный А ЗАЧЕМ вам трушный сетевой фильтр который не удлинитель с кнопкой?
к
От его же электроники. В более (раза в три) дорогих БП фильтры на плате и ферриты на проводах на выходные розетки. А в дешевых на это нет денег.
Я поясню чуточку подробнее
Начинка киберпавера https://www.hwp.ru/Cases/Cyberpower_ut/images/x7.jpg.pagespeed.ic.3qJlPEBSut.jpg
Начинка бп в 3 раза дороже http://www.lostangel.ru/assets/galleries/135/dsc_9061.jpg
В более дорогом можно найти и более развитые фильтра и ферритовое кольцо и прочие радости жисти.
Проблема в том что большинству людей оно НАФИГ не упало)
А тем извращенцам кому нужно давить помехи как мне… (зачем не суть это будет новая тема для холивара) надо или разбираться или платить за фильтра по цене дешевого ибп и выше
Поэтому я повторю вопрос))
А ЗАЧЕМ вам давить помехи?
к
ДА фильтр вам точно нафиг не нужен)) ТВ то от самого дешевого точно работать будет а вот при пуске холодильника слабый ИБП может и обидеться) но то лучше к профи
к
проблема в пусковом токе компрессора холодильника там и пара киловатт может быть на долю секунды, вопрос в том как это переварит ИБП
При перепадах есть пара вариантов — стабилизатор или ИБП у которого есть встроенный стабилизатор) в целом это почти все.
Даже кибер пауэр но у него стабилизатор простейший https://pnz.nix.ru/autocatalog/cyberpower/UPS-650VA-CyberPower-UTC650EI_342249.html «одна ступень повышения и одна ступень понижения „
к
Суть в том что бесперебойник может и аварийно отключиться при пуске холодильника)) а холодильник это любит часто делать.
ССылка первая попавшаяся но вполне по теме, да и тут на форуме вроде в темах про ИБП про эту проблему писал помню https://zen.yandex.ru/media/id/5c42c6af89682e00acaf45f0/ibp-dlia-holodilnika-variant-zatratnyi-no-vyruchaet-5df8ae0016ef9000ae2e037c
m
Это не единственная проблема, у дерьмовых ИБП бывает инерция стабилизатора, когда при резком уменьшении мощности взлетает напряжение на несколько секунд. Я такое на своём наблюдал, и комп от него после этого отключил, когда без особого труда загнал напряжение выше 300 В.
m
Тут есть два вопроса:
1. Стартует ли холодильник при отключённом электричестве, или же ИБП поддерживает его работу уже после старта? Конечно, вы можете считать, что вероятность старта холодильника в ту самую секунду низкая, но всегда останется риск, что он таки стартанёт, ИБП пискнет в ужасе и выключится, ну а дальше разморозка. Тем более что ИБП может не сразу переключаться обратно на сеть.
2. Холодильники бывают инверторные, у них проблема стартового тока куда меньше.
к
покупайте в магазинах где за фильтра 3 цены не рубят)) например НЕ в ДНСе.
lexus08
Pilot X-Pro 2000р
Pilot Pro 1500р
Если интересно- посмотрите на правильный сетевой фильтр с автотрансформатором.
//www.ixbt.com/live/filters/sven.html
m

Ответ lexus08 на комментарий
Pilot X-Pro 2000р
Pilot Pro 1500р


Совершенно не адекватная цена за свой уровень.
lexus08
Абсолютно нормальная цена.
Внутри EMI фильтр, защиты.
В Х-про стоит микроконтооллер и релейный блок
m
Я в первую очередь смотрю на самое важное, а в пилоте как раз и сэкономили на конструкции розеток, которая там такая же ультрабюджетная, как и в герое статьи, плюс сэкономили на варисторах, поставив обычные маленькие.
lexus08
Что-то не вижу от вас ссылок на аналоги за ту же цену.
Пустой трёп
к
Я про цену — в ДНСе за фильтра 3 цены ломят даже за кнопки с проводом) Я лично одобряю ситилинк они порой без акций втихомолку на фильтра некоторые цены снижают на треть и ниже за что я им очень благодарен затарившись))
Гарантировано хороший это тот которые доработан своими руками))
Лично я одобряю фильтра мост бо дешевые и ФИЛЬТР есть, а вот кнопки слабые мрут… но они стандартные по 40 рублей и легко меняются))
Из бюджетного например за 1200 можно вот такую начинку получить MOST EHV https://ixbt.photo/?id=photo:1047673
Есть у моста варианты тоже с фильтром но дешевле за 700 типа most rg
Ну и бесконечные варианты аудиофильских и/или промышленных фильтров с ценами уходящими с бесконечность
lexus08
Я в свое время долго искал честный удлинитель с 2.5 кв.мм сечением (без фильтра, для чайника и микроволновки). С большим трудом нашёл ZIS 15A (тройная колодка). Трудится уже 8 лет, не греется. А остальные… хорошо если 1.5 кв.мм. большинство до 0.75 не дотягивают (всякие Burо и иже с ними)
к
О да поэтому я написал «хороший это тот что переделан своими руками» под свои нужды) А там хоть 4 квадрата кабель и вилку легранд которая сама как дешевый фильтр стоит
lexus08
По конструкции удлинителя нет вопросов.
А как быть с EMI фильтрами и защитой? Или пока автомат в щитке не сработает?
к
По защите можно поставить автоматический предохранитель лучшего качества чем ставят обычно что-то вроде https://motorov.net/product/predohranitel-avtomaticheskiy-10-a?variant_id=345065402&_openstat=bWFya2V0LnlhbmRleC5ydTvQn9GA0LXQtNC-0YXRgNCw0L3QuNGC0LXQu9GMINCw0LLRgtC-0LzQsNGC0LjRh9C10YHQutC40LkgMTAg0JA7STBBNjgybXVxUG1KTkw5Mkx2NmM1QTs&ymclid=15985273894016011876100012
По конструкции фильтра куча умов намного умнее моего бьётся над этим вопросом.
Вопрос только в одном — насколько далеко стоит заходить?
Например тут бьются http://forum.vegalab.ru/showthread.php?t=19974
Но лично я пошел от обратного и уменьшаю способность устройств гадить в сеть (включая через простые или сложные заводские фильтры (мне так спокойнее чем с самопальными) и одевая ферриты на провод) и в эфир — экранировка и например смена модели радиотелефона на гигасет который умеет «молчать» на базе и роутер на котором вайфай отключается одной кнопкой снаружи.
