Обзор линейно-интерактивного ИБП Hiper City-850U

Сегодняшний пост посвящен источнику бесперебойного питания (ИБП) от компании HIPER. Модель CITY-850U защитит компьютер или другую важную электронику от повышенного или пониженного напряжения и электромагнитных помех в сети, а встроенный аккумулятор позволит безаварийно завершить работу и сохранить данные. Особенность модели — связь с ПК по кабелю usb.

Технические характеристики

• Модель: CITY-850U
• Тип стабилизации: линейно-интерактивный
• Мощность: 850 ВА/480 Вт
• Диапазон входных напряжений: 220±25% В
• Номинальное входное напряжение: 220 В
• Входная частота: 50-60±1 Гц
• Максимальный входной ток: 4,77 А
• Номинальное выходное напряжение: 220 В
• Максимальный выходной ток: 3,86 А
• Диапазон выходных напряжений (от батареи): 220±10% В
• Выходная частота (от батареи): 50±0,5 Гц
• КПД: не менее 90%
• Время переключения на батарею: 4 мс
• Тип батареи: свинцово-кислотная 12 В/9 Ач
• Время работы от батареи: не менее 3 мин при 50% нагрузке
• Время зарядки: 8 часов (до 90% от полной ёмкости)
• Выходные разъемы: 2 шт. СЕЕ 7/4
• Дополнительные разъемы: USB порт
• Размеры: 96х138х286 (В х Ш х Г) мм
• Масса: 4,5 кг.

Упаковка и комплект поставки

ИБП CITY-850U поставляется в увесистой картонной коробке с полиграфией. Есть все необходимые технические характеристики, информация на русском языке. Внутри коробки, для защиты находится пара пенопластовых вставок.

Изготовлен ИБП в Китае. Гарантия от производителя 12 месяцев.

Комплект поставки изделия:

• ИБП CITY-850U
• Руководство пользователя (русский язык)
• Гарантийный талон
• Кабель с разъемом usb тип B длиной 1 м

Внешний вид и интерфейсы

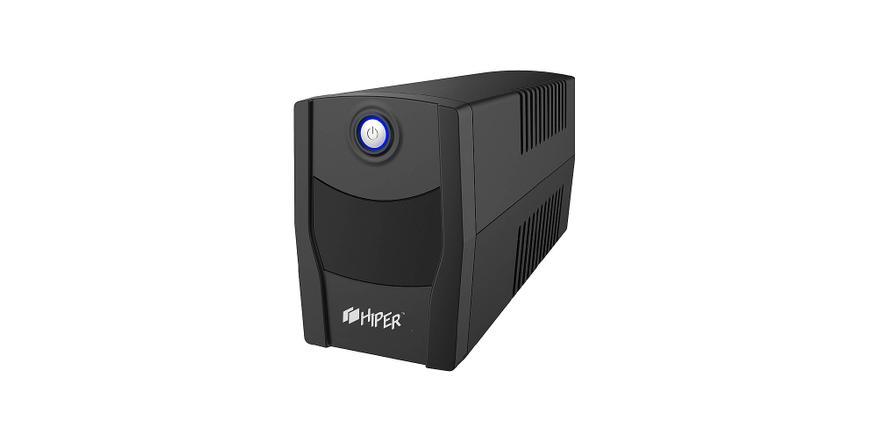

ИБП CITY-850U выполнен в типовом для такой технике прямоугольном корпусе. Пластик черный матовый, без запаха. Есть вентиляционные прорези для пассивного охлаждения.

На передней части корпуса кнопка включения оснащенная голубой кольцевой подсветкой. Под ней вставка из глянцевого пластика, но это не скрытый дисплей, а дизайнерский элемент.

Входной кабель несъемный, под изоляцией 3 жилы сечением по 0,75 мм2. Длина кабеля 1,3 м, оканчивается угловой вилкой стандарта СЕЕ 7/7 с заземлением, максимальная сила тока 16 А. Удивило отсутствие токового размыкателя.

Порт для связи с ПК так же на задней панели устройства, это удобная компоновка для кабель-менеджмента.

Две выходные розетки тоже типовые (СЕЕ 7/4 с заземлением) — так что с подключением устройства в сеть и подключением к нему электроники для питания проблем не возникнет. Как раз для мини ПК и монитора.

На нижней грани корпуса пластиковые ножки и информационная наклейка производителя.

Возможности монтажа на стену не предусмотрено.

Устройство довольно тяжелое, это и ожидаемо, внутри тяжелый сетевой трансформатор и аккумулятор.

Внутреннее устройство

Линейно-интерактивный ИБП отличается от просто линейного стабилизатора напряжения наличием аккумулятора, который поддерживает работу при значительной просадке напряжения или его пропадания.

Корпус собран на четыре винта со шлицом PH2. Большую часть объема занимает герметичный необслуживаемый свинцово-кислотный аккумулятор на 12 В. Рядом с ним расположен сетевой трансформатор с несколькими вторичными обмотками.

Герметичный аккумулятор MS9-12 (12 В 9 Ач) дополнительно не закреплен в корпусе и доступен для замены. Маркировка сетевого трансформатора: TL2-C000154-T0.

Плата управления закреплена на верхней части половины корпуса. Видна громкая пищалка. На плате четыре силовых реле (250 В 10 А), обмотки переключает компаратор. Фильтр ЭМП помех представлен парой X2 конденсаторов, дросселей нет. Но интереснее, что нет варистора для защиты от высоковольтных импульсов из сети. Плавкий предохранитель находится на плате. Особенности схемотехники бюджетных моделей.

Инвертор напряжения реализован на восьми MOSFET-транзисторах CS150N03 (100 Вт), размещенных на алюминиевых радиаторах.

Эксплуатация и тесты

Для полноценной работы в начале эксплуатации нужно зарядить встроенный аккумулятор, на это нужно около 8 часов. Плюс этой модели в том, что аккумулятор заряжается сразу после того, как вилка подключена в сеть 220 В (даже если ИБП выключен на кнопку). Диапазон рабочих входных напряжений заявлен: 165-290 В.

Состояние устройства (низкий заряд, превышение нагрузки, питание от аккумулятора и др.) можно понять по световому индикатору на кнопке включения и звуковым сигналам.

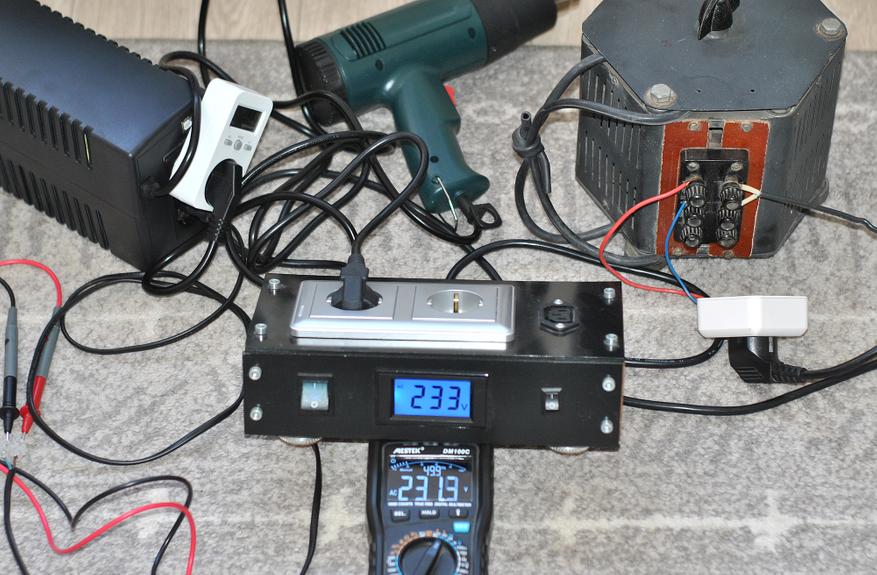

Стенд для тестирования ИБП:

• Регулируемый ЛАТР на 9 А (пределы установки напряжения 100 -270 В)
• Мультиметр MESTEK DM100C
• Вольтметр и ваттметр
• Нагрузка (фен с регулировкой мощности до 800 Вт)

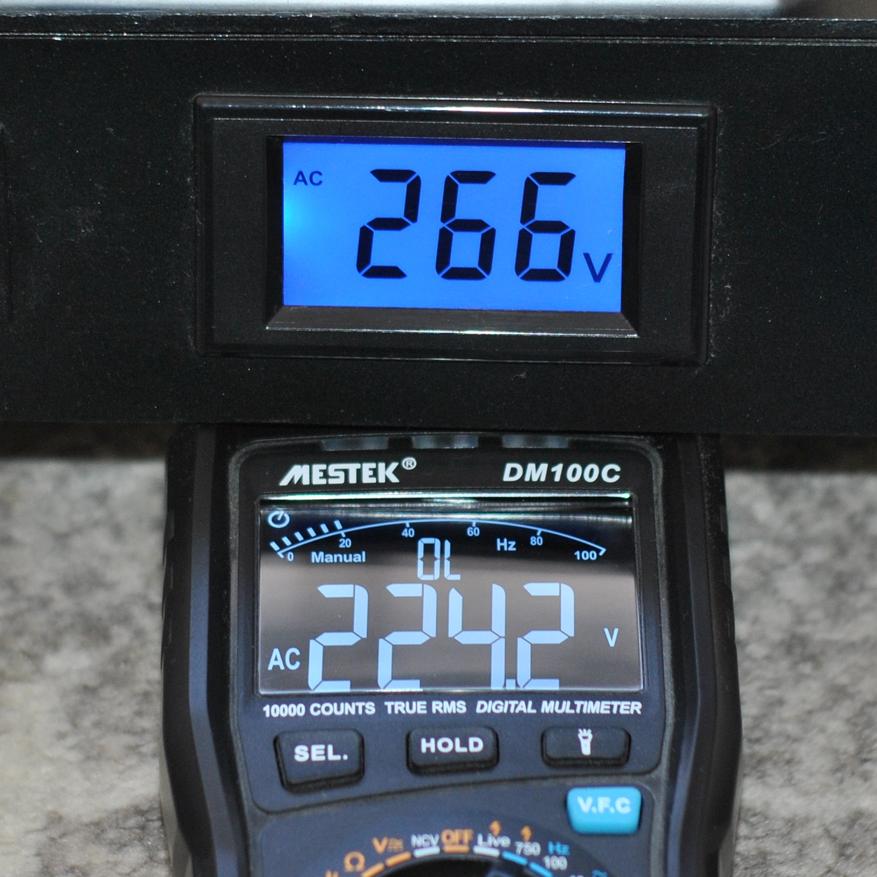

Входное напряжение смотрим на вольтметре сверху (с голубой подсветкой), выходное напряжение ИБП показывает мультиметр.

Как оказалось, доступно две ступени регулирования до подключения аккумулятора. Сам аккумулятор вступает в дело, если напряжение в сети падает ниже 170 или становится выше 270 В. Долговременно выдерживается мощность нагрузки около 500 Вт. Напряжение на выходе находится в диапазоне 205-240 В.

Имеется функция автостарта устройства после возобновления напряжения на входе.

Время автономной работы различается в зависимости от мощности нагрузки на выходных розетках:

• 13 минут — 100 Вт;
• 3 минуты — 250 Вт;
• <1 минута — 500 Вт.

Форма напряжения на выходе при работе от аккумулятора — ступенчатая аппроксимация синусоиды с частотой ровно 50 Гц:

Программное обеспечение

Для управления параметрами ИБП HIPER CITY-850U используется специальное ПО «Power Manager». Скачать его можно на сайте производителя в разделе «Руководства и драйверы».

ИБП подключается к ПК комплектным кабелем. ПО работает по сетевому принципу (сервер-клиент), позволяет настроить пороги отключения и реакции на события в сети питания. По нему есть подробная инструкция на английском языке.

Заключение

ИБП HIPER CITY-850U подходящий вариант для работы офисного компьютера. Модель способна защитить маломощную электронику (до 500 Вт) от колебаний сетевого напряжения и от кратковременного его пропадания (можно успеть сохранить проект).

В конце обзора перечислим сильные и слабые стороны рассмотренного товара.

Плюсы:

• Возможность связи с ПК
• Две типовые розетки для подключения нагрузки
• Звуковая и световая индикация работы

Минусы:

• Нет полноценного фильтра ЭМП и варистора
• Нет индикатора полной зарядки батареи
