Агрегаты бесперебойного питания до сих пор востребованы, тем более в корпоративном сегменте. Они позволяют избежать перебоев с питанием из-за чего в дальнейшем могут возникнуть проблемы с оборудованием. В этом обзоре поговорим именно про источник бесперебойного питания (ИБП или же АБП) от компании Hiper под названием CITY-650U. Постараюсь не только подробно рассказать, но и выявить плюсы в конце статьи.

Технические характеристики
Мощность650ВА / 365Вт
Диапазон входных напряжений220В±25%
Номинальное входное напряжение220 В
Входная / выходная частота50-60±1Гц / 50±0,5Гц
Максимальный входной / выходной ток3,65 / 2,95 А
Форма выходного напряженияСтупенчатая аппроксимация синусоиды
Количество батарей1шт х 12В/7Ач
Время перезарядки8 часов
Входные разъемыСетевая вилка CEE 7/7
Габариты96 х 138 х 286 мм
Вес4,3 кг
Комплектации

Поставляется АБП (агрегат бесперебойного питания) в прямоугольной белой коробке из картона. На лицевой и тыльной стороне расположилось изображение самого устройства и его краткое описание.

На боковой стороне упаковки расположились технические характеристики устройства. Всё расписано на русском языке. Изначально устройство внутри коробки было зафиксировано вставками из пенопласта и защищён от влаги полиэтиленовым пакетиком.

Помимо самого АБП внутри коробки можно увидеть:

  • руководство по эксплуатации;
  • кабель USB A — USB B;
Внешний вид

По традиции начну с того, что данная модель продаётся только в таком цветовом решении (см. фотографии ниже). Он изготовлен из черного матового пластика. Корпус имеют форму призмы, вытянутой вглубь.

На передней части расположилась кнопка включения/выключения с синим индикатором.

В центре – вставка, которая имитирует LCD-панель. Материал — глянцевый пластик. Внизу находится логотип, для изображения которого используют белую краску.

На боках расположены ребра жесткости, которые являются параллельными и имеют узкие отверстия для воздухообмена. Охлаждение этого прибора пассивное.

На нижней части расположились 4 ножки и наклейка, на которой находятся сведения о напряжениях и модели: серийный номер и характеристики.

На тыльной стороне корпуса расположились разъёмы для розеток, сделанные под евровилку c заземлением (2шт), а на верхней – специальный разъём для USB-B.

На несъемном кабеле питания имеется защитная оплетка из пластика длиной 120 сантиметров.

Устройство изнутри

Больше всего места занимают трансформатор со свинцово-кислотным аккумулятором, зафиксированным половинками корпуса.

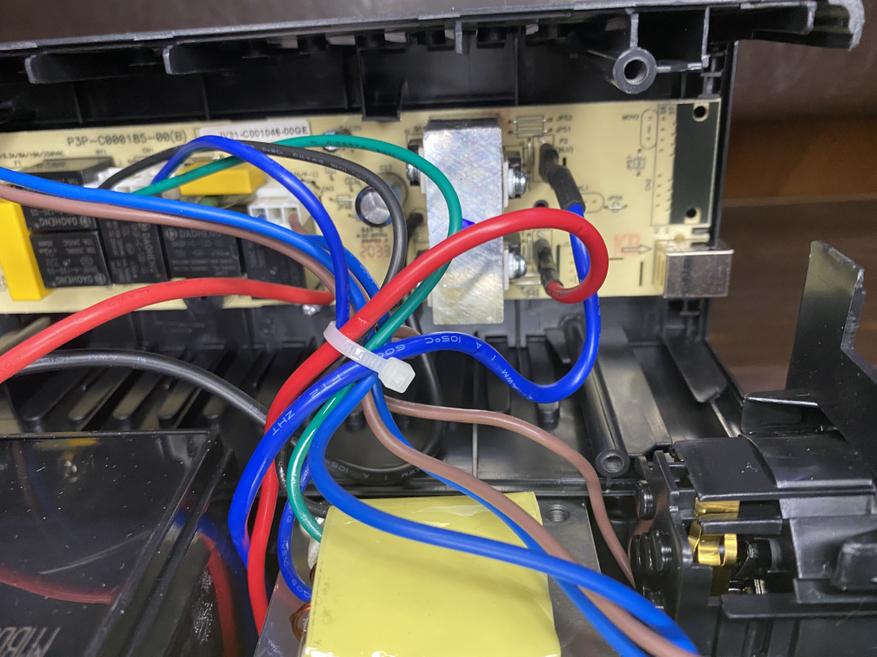

Материнская плата с радиодеталями прикручена к крышке.

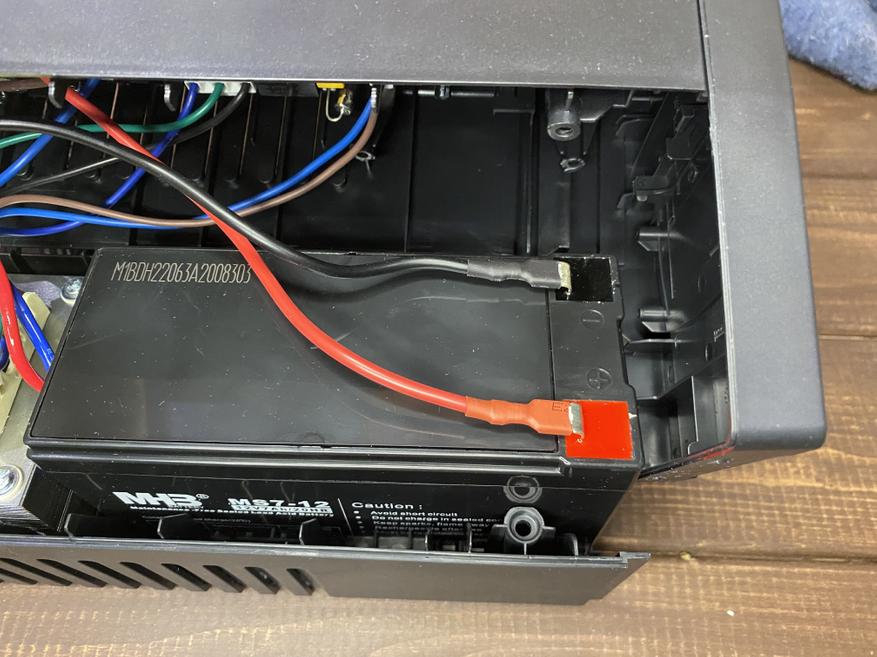

В обозреваемом нами АБП (650U) установлен аккумулятор MS7-12 на 12В 7 Ач и трансформатор TL2-C000143-T1.

Материнская плата имеет 5 релейных коммутаторов в DH3F-A-12D-SS, которые рассчитаны на 10А при напряжении 250В. Входной фильтр составляют перемычки, Х-конденсаторы и дроссели, Y-конденсаторов и варистора нет. Есть только защитное устройство, которое отключает электрическую цепь от источника электроэнергии. Но этого мало для фильтрации. Управление работой входит в функционал АБП восьми битного контроллера STM8S105K4B6. Управление стабилизатором происходит с помощью компаратора LM339G.

Инвертор собран на основании 4-х транзисторов CS150N03. Расчет мощности — сто ватт на каждый транзистор, допустимый электрический ток составляет 150А, температура – до 175-ти градусов. Транзисторы находятся на одном небольшом радиаторе.

Сборка адекватная, качественная, провода используются большого сечения. Видно, что некоторые элементы основной платы отсутствуют. Похоже, это схемотехника, используется для более продвинутых моделей.

Предохранитель расположился в труднодоступным месте. Обычно он устанавливается исключительно около розеток. Многие модели имеют автоматический предохранитель, но не обозреваемая.

Тест

В линейно-интерактивный агрегат бесперебойного питания встроен стабилизатор или восьми битный микроконтроллер, что дает возможность работать с наиболее широким спектром входного напряжения и не переходить на батарею. В рассматриваемом нами модели, у трансформатора имеется 2 ступени, выполняющих функцию переключения. У такой технологии есть и минусы. К примеру, при переключении обмоток на выходе начинает скакать напряжение.

Для проведения теста АБП подключалось к автоматическому трансформатору с настройкой входного напряжения от 150 до 290 В. К агрегату бесперебойного питания ещё подключили нагрузку в 100Вт. Для отслеживания напряжения использовался цифровой мультиметр.

Повышающие трансформаторы реагируют при 110В на входе, а понижающие – при 250В. Данные показатели соответствуют стандартам ГОСТа 29322-92.

Минимальная просадка составила до 206В. Стоит отметить, что переключении на аккумуляторное питание происходило при входящих напряжениях менее 180В и более 270В (отмечено на графике синей линией). Это составляет около ± 20 процентов.

Автономность

Для того чтобы определить время работы агрегата бесперебойного питания от батареи при его отключении от сети, его пришлось подключить к компьютеру. Кстати, вот его характеристики:

  • мат. плата: ASRRock X570 Extreme 4;
  • процессор: AMD Ryzen 7 3700Х;
  • оперативная память: Kingston HyperX FURY Black [8x4];
  • жесткий диск на 500 гигабайтов,  Goodram IRDM Ultimate X NYMe PCIe 4×4;
  • видеокарта: ZOTAC GeForce GTX 1070 Mini;
  • блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;

Данный блок питания контролируется с помощью программного обеспечения Tt DPS G App, которое очень точно отражает потребляемую энергию испытательного стенда и его коэффициент полезного действия. Тем самым можно без проблем посчитать потребление из стенда. Но ещё нужна нагрузка на систему, ведь так? Её мы получили благодаря программе ОССТ. Максимум нагрузки на блок питания составило 350Вт в режиме «Power».

Но нужно сказать, что перед этим АБП заряжалось около десяти часов. Производитель заявляет, что для полного уровня заряда должно хватить и восьми. Приходится только верить на слово. К сожалению, на корпусе нет никакой индикации об оставшемся уровне заряда.

В спецификациях указана срок работы агрегата при нагрузках 50% и 100%: 650U – 180 Вт/8 мин, 365 Вт/2 мин;

В первый раз АБП тестировалось на режиме офиса (браузер, документы с текстом, музыка, видеоролики). В этом режиме испытательный стенд расходует 80 — 100 Вт. При отключении АБП от сети на выходе выдавали от 190 до 200 В.

При таких нагрузках у пользователя есть целых 14 минут, на то, чтобы закончить работу и сохранить данные. АБП каждые 30 секунд издаёт звуковой сигнал, а при низком же уровне заряда, звук издаётся каждые две секунды. Кстати, звуковые сигналы можно отключить, благодаря двойному нажатию по кнопке питании.

Во второй раз тестирования, нагрузка составляло от 150 до 170 Вт. При таких нагрузках автономное время уменьшилось целых в два раза. Обозреваемая модель справилась только с нагрузкой не больше 170 Вт. Поведение является типичным для АБП с AVR при взаимодействии с БП, настроенные на широкий спектр напряжений (от 100 до 240В).

Взаимодействуя с периферийными устройствами с потреблением энергии 200Вт, АБП работает корректно, при отключении от сети, они продолжают свою работу.

АБП практически не слышно во время работы с нормальным напряжением. А вот при низком, либо же наоборот (при высоком) напряжении, уже становится хорошо слышно гудение трансформатора. При питании от аккумулятора приборы ведут себя тихо. Когда происходит переключение обмоток, можно услышать щелчки выключателя.

Режим «холодного старта» хорошо срабатывает. Помимо этого, ещё есть опция «автостарта» после возобновления питания на входе.

Где купить

УЗНАТЬ АКТУАЛЬНУЮ СТОИМОСТЬ HIPER CITY-650U

Вывод

ИБП Hiper CITY-650U – это отличный выбор для ПК, стоящих в офисах. Благодаря тому, что есть AVR, появляется возможность работы с перепадами сетевых напряжений без постоянного переключения на батарею. Времени автономной работы (нагрузка на компьютер 80 — 150Вт) хватает для завершения, сохранения работы и отключения компьютера.

Но при нагрузках больше двухсот ватт в момент отключения компьютера от сети со многими моделями современных блоков питания (БП) большой мощности АБП плохо функционирует и, не успевая перейти на аккумуляторное питание, отключается. Но такое поведение аналогичных АБП в паре с БП является типичным. Явным недостатком является реализация фильтра из сети различных помех. Всего пара конденсаторов, без дросселей. Не понравилось и то, что нет автоматического предохранителя на задней панели.

Преимущество, которые выделяют эту модель – это 2 розетки СЕЕ 7/4 (Schuko), это способствует совместимости с бытовыми и периферийными устройствами. Из плюсов, ещё отметил бы:

  • Стоимость;
  • Двухступенчатую стабилизацию напряжения;
  • Длительное время работы при нагрузках +- сто ватт;
  • Внешний вид;
  • Интуитивно понятное управление в виде одной кнопочки;
