«Я стою у ресторана, замуж поздно, сдохнуть рано...» Так, или примерно так размышлял бы мой старый винчестер, если бы мог размышлять.
Когда в тебе 250 Гб — в настоящий компьютер уже не берут, а в утиль пока как-то не хочется. И вот обнаружилась хорошая вакансия — работать в роутере небольшим файлохранилищем. Размер — в самый раз, осталось только решить, как подключить винчестер формата sata к usb.
Промышленность предлагает нам много вариантов решения этой проблемы. Я раздобыл три.

Для их тестирования я подобрал 4 накопителя — два твердотельных и два на жесткиих дисках.

Первый адаптер

Первый адаптер — самый простой и дешевый, но у него есть несколько важных преимуществ:

Во-первых, такой переходник поддерживает сразу три формата: sata, ide и micro-ide. Материнских плат с ide сейчас почти не осталось, так что если надо будет посмотреть что записано на случайно найденном в раскопках винчестере — этот переходник станет практически безальтернативным вариантом.

Второе преимущество не так очевидно. Оно особенно важно в сложных случаях. Дело в том, что этот адаптер подкдючается к sata не напрямую, а через стандартный sata кабель. Что же до питания — этот вопрос остается целиком на совести пользователя. Для винчестеров формата 2.5" требуется только 5 вольт.

А для больщих, 3,5" и для CD/DVD приводов — еще и 12 вольт. Такой шлейф можно вытащить из компьютера, а можно взять специальный блок питания. В чем же плюсы? В том, что питание можно сделать сколь угодно мощным, а это важно для уверенного старта шпинделя накопителя на твердых дисках.

Если же подключать SSD, то для него особо мощного питания не требуется, ток до 0,5А можно взять с usb, но конструкцией адаптера это не предусмотрено. Так что преимущество становится недостатком. Хотя, подключать высокоскоростные SSD через USB 2.0 -  не очень хорошая идея.

Второй адаптер

Второй адаптер заявляет о своей поддержкой usb 3.0 надписью прямо на корпусе:

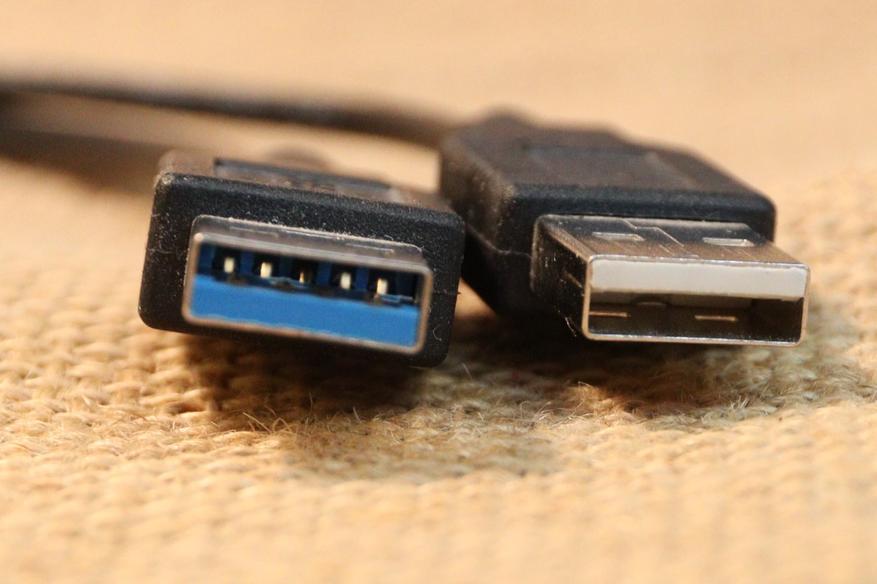

Кроме того, на поддержку намекает разъем usb 3 синего цвета с соответствующим набором контактов:

Кстати, usb провода тут два: один для питания и данных, другой только для питания. Похоже, питание винчестера — актуальная тема, потому что стандартных 500мА от usb 2.0 хватает едва-едва. Если провода два, запас по току уже появляется.
А вот большие, трехдюймовые винчестеры этим переходником не поддерживаются вовсе.

Третий адаптер

Третий адаптер выглядит наиболее солидно. Заявлена поддержка usb 3, а кроме того, есть вход для внешнего питания 12 вольт. Оно требуется только если к адаптеру подключен винчестер 3,5".

Провод один, но очень толстый и разъем правильный — синий.

С подключением HDD 2.5" возникли проблемы: адаптер не смог раскрутить блины. Раздались звуки попыток старта, пощелкивания, какие-то шаркания. Я не стал испытывать судьбу и отключил его поскорее. Ирония в том, что внешнее питание этот адаптер поддерживает, но — только по линии 12 вольт. А этому винчестеру не хватает тока по цепи 5 вольт. Ее подключать некуда.

А вот старенький Хитачи на 250 Гб подключился легко. 12 вольт обеспечил блок питания от роутера. Разъем питания подошел, ток 1,5А оказался достаточным.

Теперь, когда с возможностями и подключением разобрались, перейдем к техническим характеристикам. Для удобства я приведу графики чтения каждого винчестера при подключении непосредственно к компьютеру и через адаптеры. Начнем с ветерана — HDD Hitachi Deskstar 2006 года выпуска:

Слева — чтение непосредственно через SATA, по центру — адаптер usb 2, справа — usb 3. Как видно из графиков, адаптер usb 3 ничуть не режет скорость этого винчестера. Но и первый адаптер работает на вполне приемлемой скорости. Можно и файлы раздавать, и видео смотреть.

Второй испытуемый — ноутбучный HGST 1 Тб, 2014 года.
Скорость его последовательного чтения вдвое больше.  У нас есть график чтения по sata, через первый и второй адаптеры.

И вот что странно: адаптер, который заявлен как usb 3, показал практически ту же скорость чтения, что и usb 2. Похоже, режим 3.0 так и не запустился. Посмотрим, как поведут себя с ним остальные накопители.

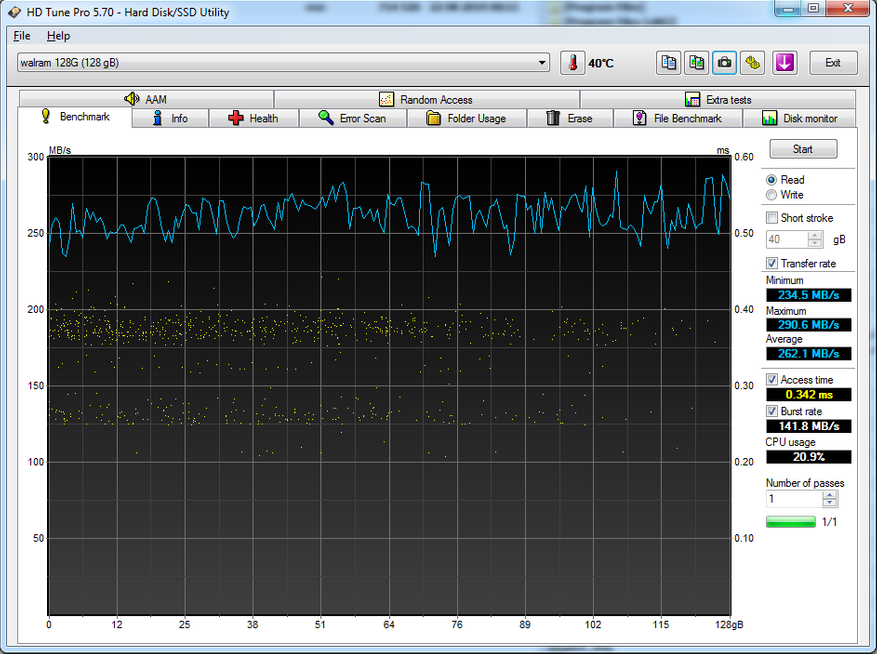

Твердотельный Walram — звезд с неба не хватает: обычный недорогой середняк. Я урвал два таких на 11.11, достались рублей по 600-700, кажется. Вполне вариант, чтобы поставить систему на рабочую машинку без претензий. Вот результаты его тестирования:

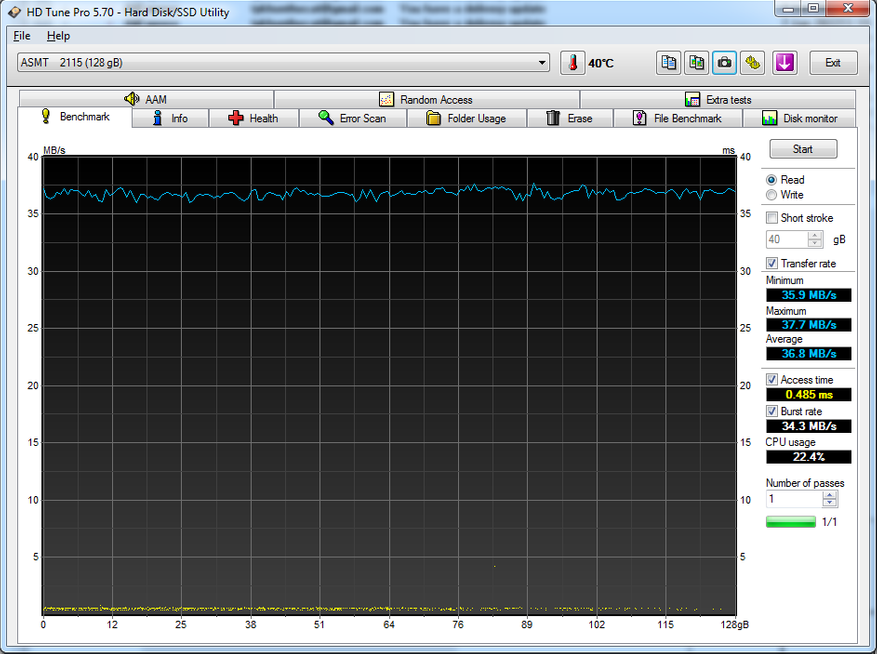

Слева направо: sata, первый адаптер usb 2, второй адаптер, третий адаптер usb 3.
Как следует из графиков, скорость немного падает даже на usb 3. Не сильно, в реальной работе будет практически незаметно. А вот второй адаптер второй раз показал скорость, характерную для usb 2.0.

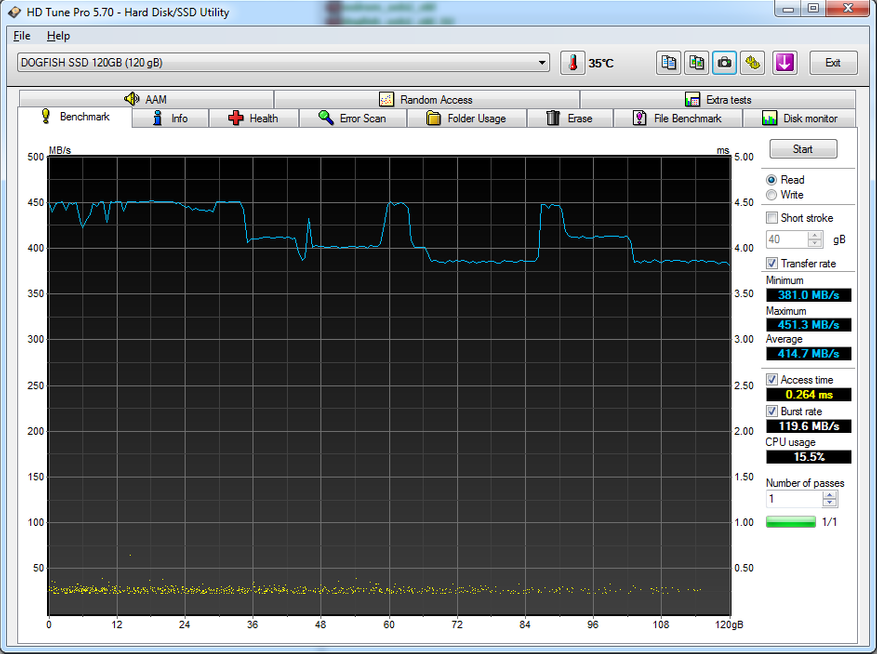

Последний эксперимент — SSD Dogfish на 120 Гб.
Расположение графиков аналогично.

Оказалось, что это самый скоростной накопитель. Его скорость уже заметно режется даже самым скоростным адаптером. Теоретически usb 3.0 может прокачивать до 600 Мб/с, но на практике обычно все-таки меньше.

Я еще погонял все три адаптера на выносливость. Ни один не отвалился, не перегрелся и не показывал каких-либо глюков. Работу в качестве подручного винчестера на роутере должны выдержать.

Мой роутер Keenetic Giga имеет 2 usb порта: один стандарта usb 2, другой стандарта usb3. К ним будут подключены два накопителя. Роутер позволяет организовать на этих дисках ftp сервер, smb сервер и dlna. Последнее еще не пробовал, а остальное сейчас ютится на старой флешке. Все это есть в стоковой прошивке. На ftp регистратор с ip-камерами заливает видеоролики тех, кто звонил в дверь, самба облегчит передачу файлов между домашними компами без расшаривания локальных дисков. Ну и немножечко бэкап. Резервная копия лишней не бывает.

Пора делать выводы.

Первый адаптер (ссылка) хорошо себя зарекомендовал во всех отношениях, кроме скорости и удобства подключения. Он совершенно незаменим как единственный, поддерживающий форматы ide и micro-ide. Недостатки его — относительная сложность при подключении — нужно предусмотреть независимое питание. Но если один раз разобраться с проводами и пусть работает — то вариант самый оптимальный. Во всяком случае, по соотношению цена-качество.

Да, ведь у него совершенно несравнимая цена. В пределах 40-50 рублей вы получаете устройство, которое поможет в тех ситуациях, когда никто больше не поможет. 40-50 рублей! Такое вообще бывает?!

Второй адаптер (ссылка) меня разочаровал. Работает по стандарту usb 2. Дополнительного питания не поддерживает. Ввинчестеры 3.5" — мимо. Его плюс — простота подключения и два провода на usb, что теоретически может обеспечивать ток до 1,8А.

Третий адаптер (ссылка) — честный usb 3.0. Поддержка винчестеров стандарта 3.5 дюйма. Внешнее питание по цепи 12в. Совместимый блок питания продается тут же. Минусы — ну, пожалуй только цена. Но для современных винчестеров скорость — это главное.

SSD Walram (ссылка) — SSD из обзора.

Блок питания для HDD (ссылка) — такой блок выдает оба напряжения — 5 и 12 вольт, что снимает проблему питания винчестеров. Но выход у него на разъем molex. Если же вам требуется запитать накопитесь с sata интерфейсом, то вам понадобится переходник.

Переходник провода питания с IDE (molex) на SATА (ссылка) Стоит он три копейки, имеет смысл купить сразу.  Пусть будет в хозяйстве, на всякий случай, мало ли понадобится.
