Обзор материнской платы MSI MAG X670E Tomahawk WiFi

Материнская плата MSI MAG X670E Tomahawk WiFi сочетает в себе оформление в стиле «милитари» с богатым функционалом. Мощная подсистема питания VRM обеспечит стабильную и надежную работу самым мощным и производительным процессором, 4 разъема M.2 и 4 порта SATA позволят создать полноценную файловую систему, наличие Wi-Fi 6E и сети 2.5GbE предоставят быструю передачу данных.

Упаковка и комплектация

Темная картонная упаковка материнской платы MSI MAG X670E Tomahawk WiFi с оформлением в стилистике военной техники выглядит стильно.

Комплектация к материнской плате MSI MAG X670E Tomahawk WiFi состоит из нескольких брошюр, стикерпака, руководства пользователя для облегчения процесса сборки и настройки системы, а так же пары SATA-кабелей, WiFi антенны и нескольких креплений для накопителей формата M.2.

Внешний вид

MSI MAG X670E Tomahawk WiFi — ATX плата с размерами 305 х 244 мм. Данная модель выполнена на восьмислойной печатной плате, окрашенной в стиле военной тематики.

Алюминиевые радиаторы окрашены в черный матовый цвет с белыми трафаретными надписями. Данный дизайн смотрится приятно и стильно.

Хотя плата не обладает встроенными RGB-световыми эффектами, она предоставляет множество разъемов для подключения вашего собственного RGB-оборудования. Таким образом, вы сможете создать свое собственное впечатляющее световое шоу внутри своего компьютера.

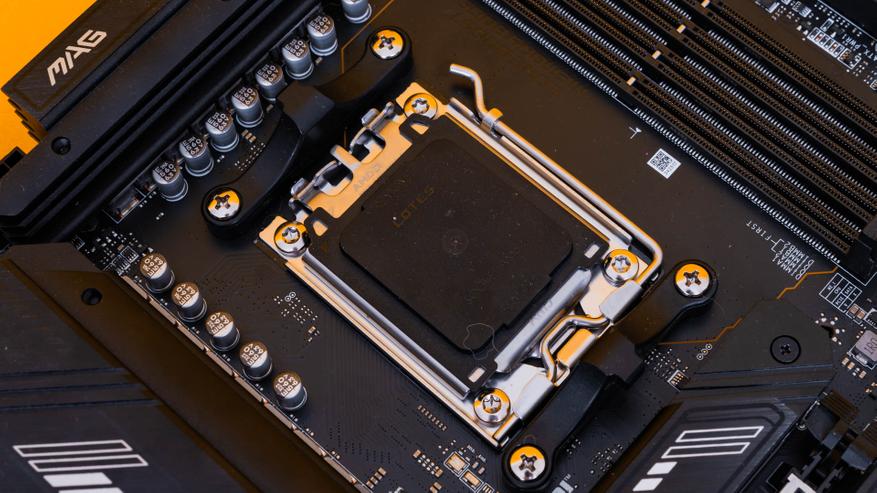

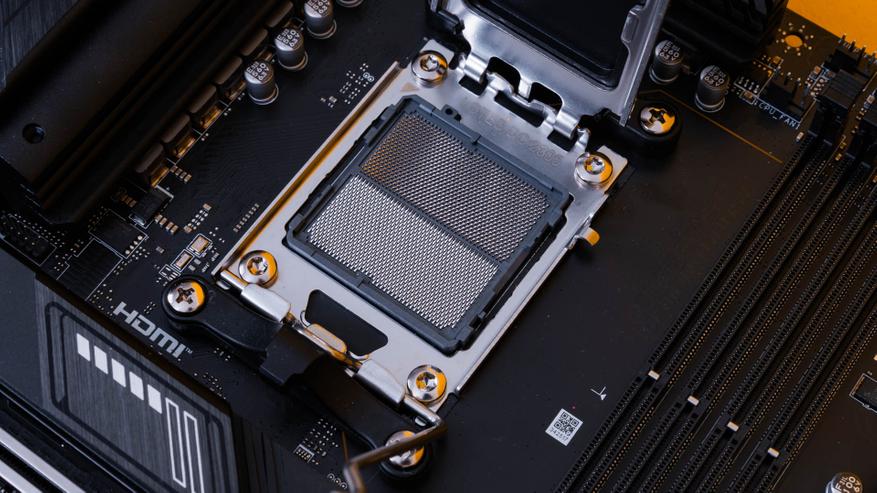

MSI MAG X670E Tomahawk WiFi на сегодняшний день поддерживает процессоры AMD серия Ryzen 7000.

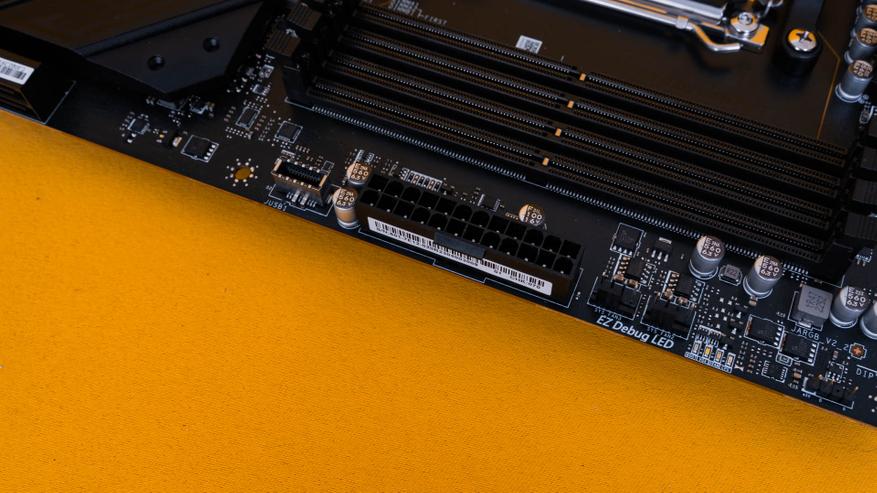

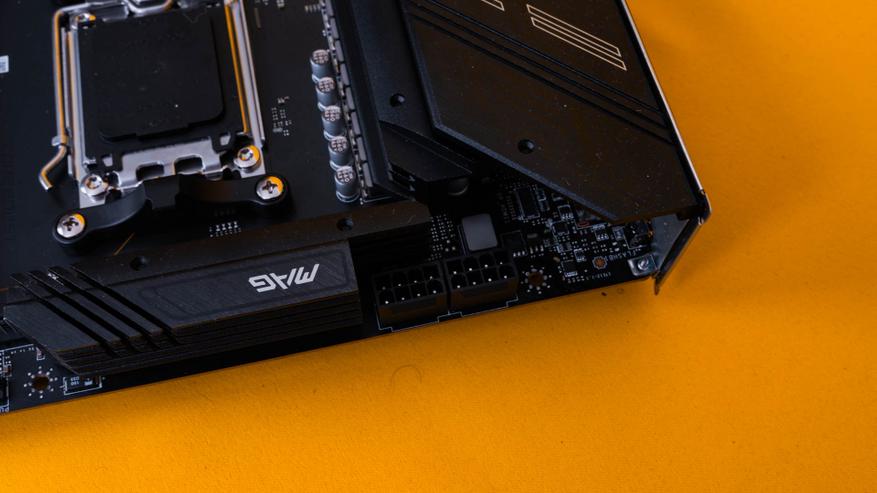

Платой предусмотрено три разъема для питания. Помимо 24-контактного ATX разъема, также присутствуют два 8-контактных EPS12V разъема.

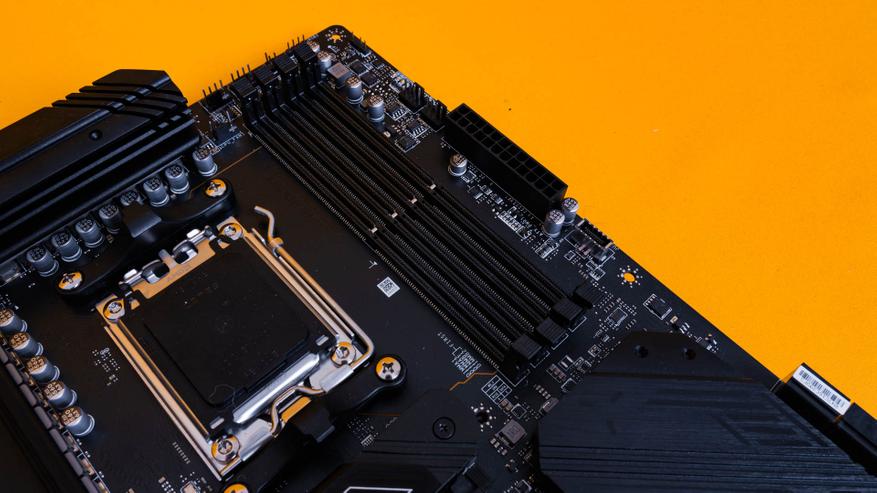

На материнской плате MAG X670E Tomahawk WiFi имеются четыре DIMM-слота, предназначенные для установки модулей памяти. При установке двух модулей памяти для работы в режиме Dual Channel необходимо установить их в слоты А2 и B2. Это гарантирует более эффективную работу модулей и повышенную производительность системы в целом.

Максимальный объем памяти, который можно установить на этой плате, составляет целых 192 ГБ. Кроме того, плата поддерживает профили XMP и Expo, что предоставляет дополнительные возможности для настройки памяти в соответствии с предпочтениями и потребностями пользователя. Также нужно отметить, что эта плата совместима с небинарными модулями памяти емкостью 24 ГБ и 48 ГБ. Это означает, что пользователи могут легко обновить его BIOS и использовать модули большей емкости для увеличения общей памяти системы.

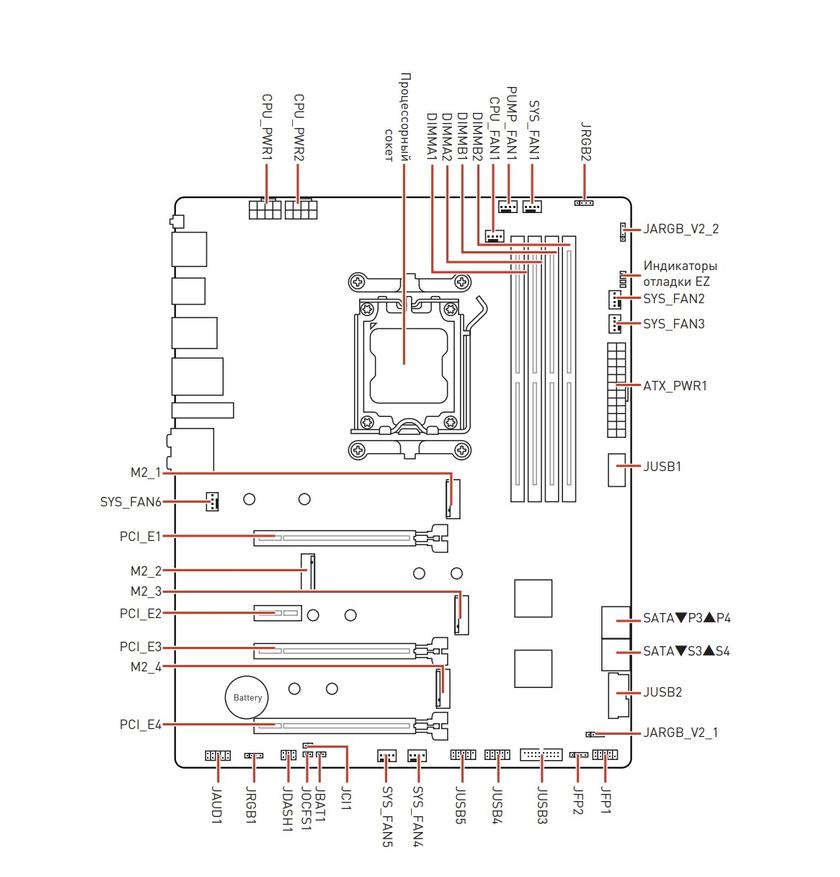

На данной материнской плате имеются четыре слота:

• Первый слот PCIe 5.0 x16 подключен от процессора и обладает металлическим армированием из нержавеющей стали, что повышает надежность. Это особенно важно при частой замене видеокарт. Более того, такая конструкция слота обеспечивает более высокую устойчивость к изгибам, что особенно полезно при установке тяжелых видеокарт.
• Второй слот PCIe 3.0 x1 подключен от чипсета X670
• Третий слот PCIe 4.0 x4 подключен от процессора
• Четвертый слот PCIe 4.0 x2 подключен от чипсета X670

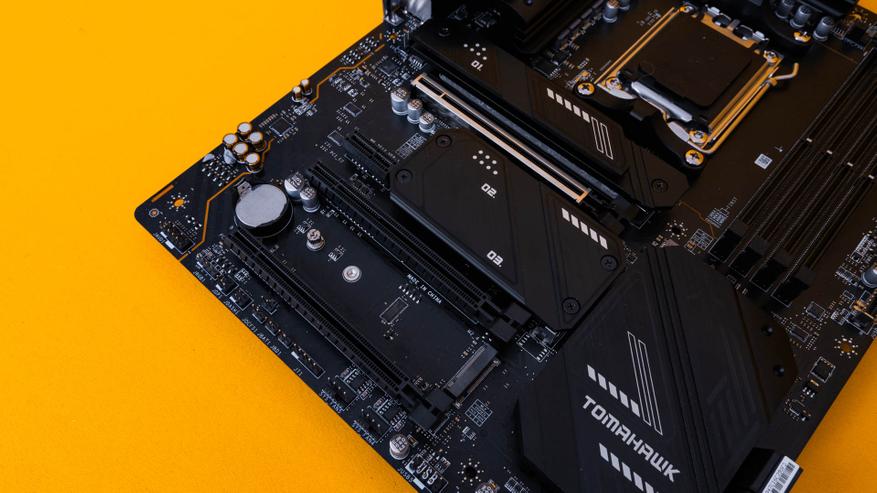

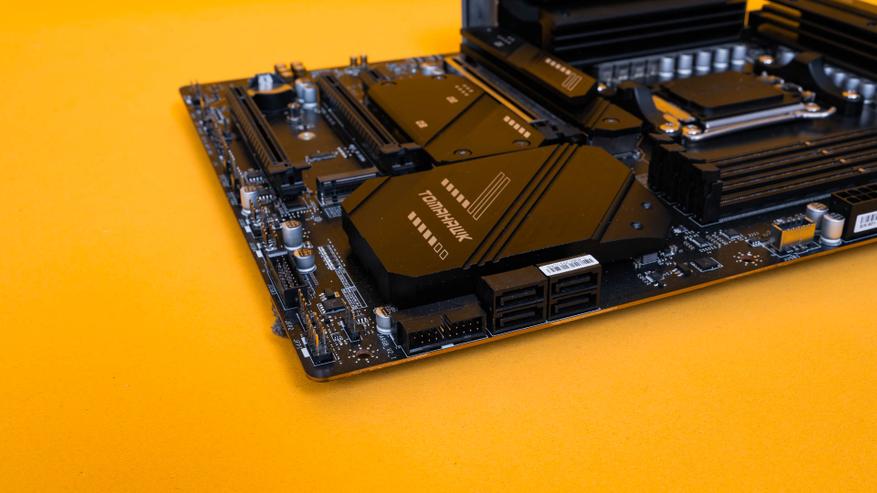

Для создания системы хранения данных у MAG X670E Tomahawk WiFi имеется 4 разъема SATA 6 Гбит/с и 4 слота в форм-факторе M.2 для накопителей. Подключенные накопители по разъему SATA 6 Гбит/с поддерживают создание RAID.

Слоты M.2₂, M.2₃ и M.2₄ получают данные от чипсета X670E через интерфейс PCIe 4.0, а первый слот M.2₁ получает данные от процессора через интерфейс PCIe 5.0. Все слоты поддерживают модули с PCIe интерфейсом.

Слот M.2₁ имеет отдельный радиатор с возможностью двустороннего охлаждения модуля SSD, в то время как слоты M.2₂ и M.2₃ имеют общий радиатор. Слот M.2₄ не имеет штатного охлаждения.

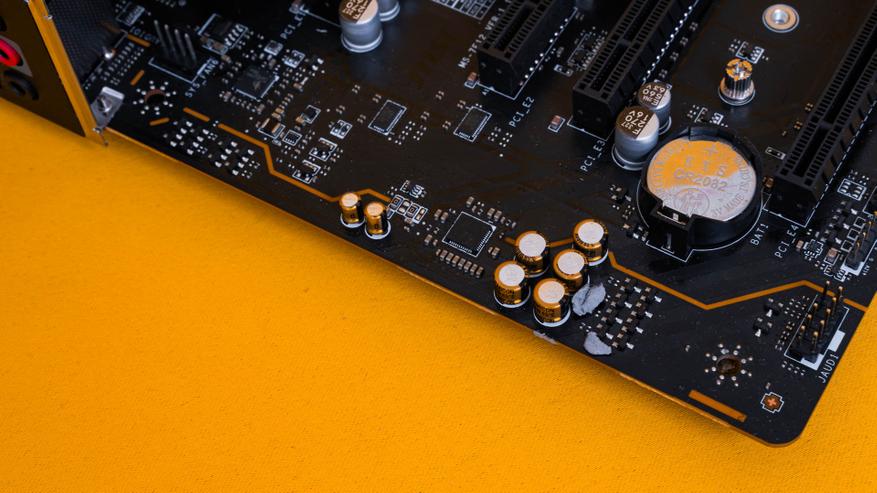

Отдельно от других компонентов расположен звуковой тракт. На плате MAG X670E Tomahawk WiFi установлен аудиочип Realtek ALC1200, который поддерживает звуковое воспроизведение 7.1

Панель ввода и вывода представляет собой следующую картину:

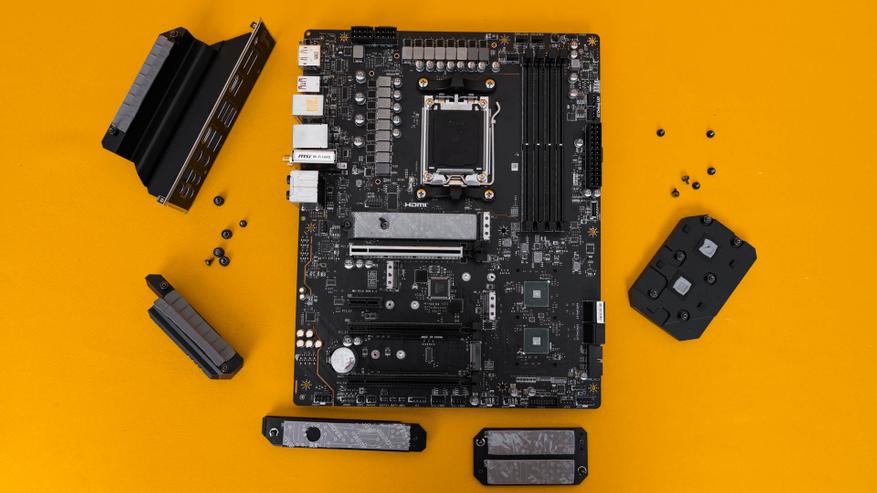

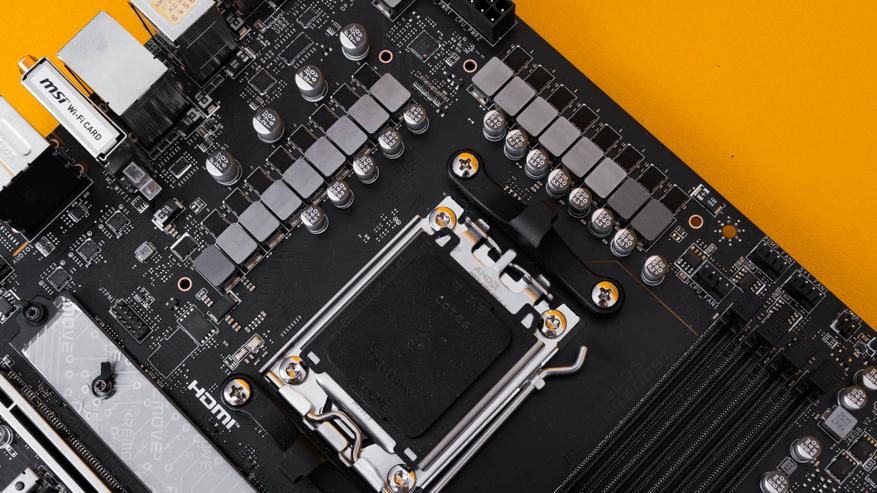

Материнская плата без радиаторов имеет следующий внешний вид:

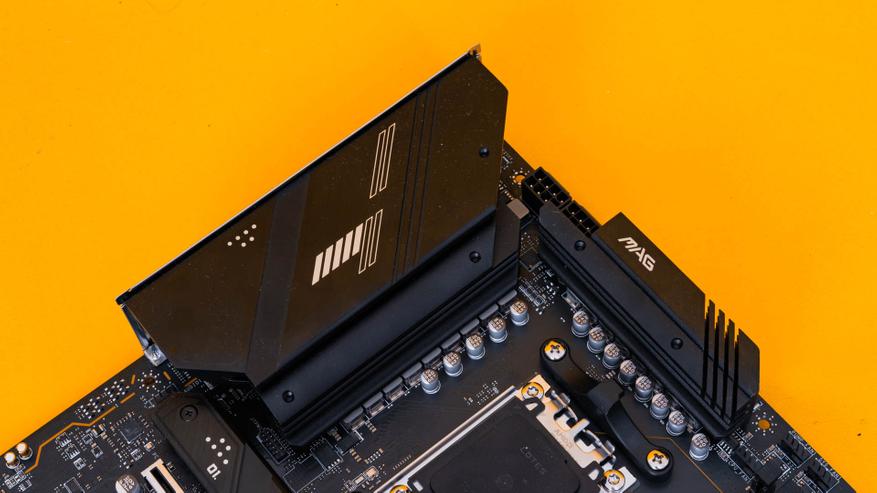

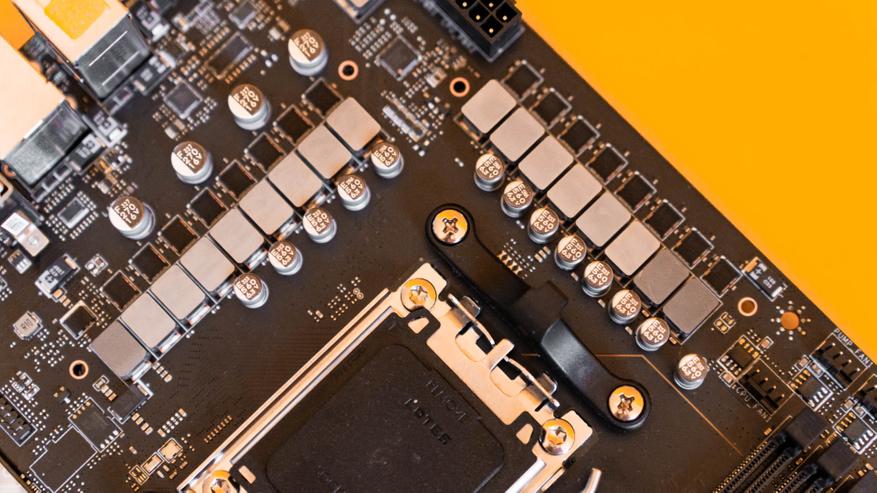

За массивными радиаторами рядом с сокетом скрывается подсистема питания, выполненная по схеме 14+2+1. Для реализации широтно-импульсной модуляции (ШИМ) в данном устройстве выбрана высокоэффективная микросхема Monolithic Power Systems MP2857. В качестве сборок применены MP87670, обладающие высокой мощностью и силой тока в 70 Ампер.

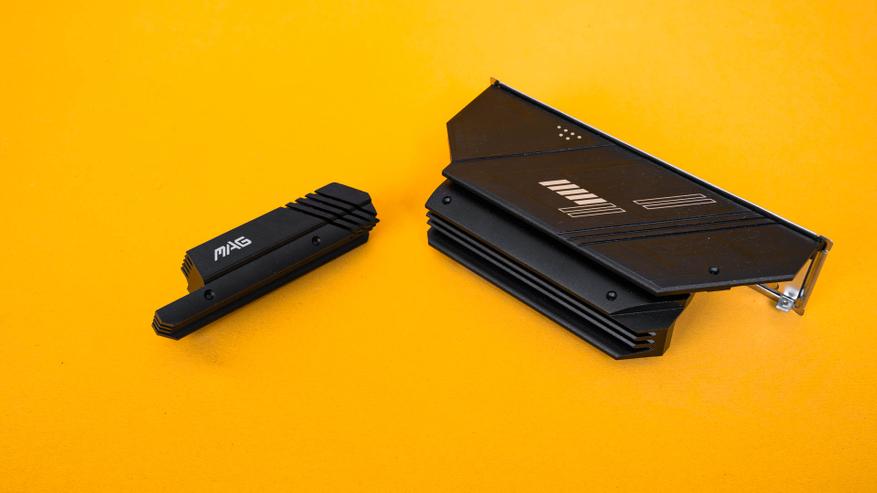

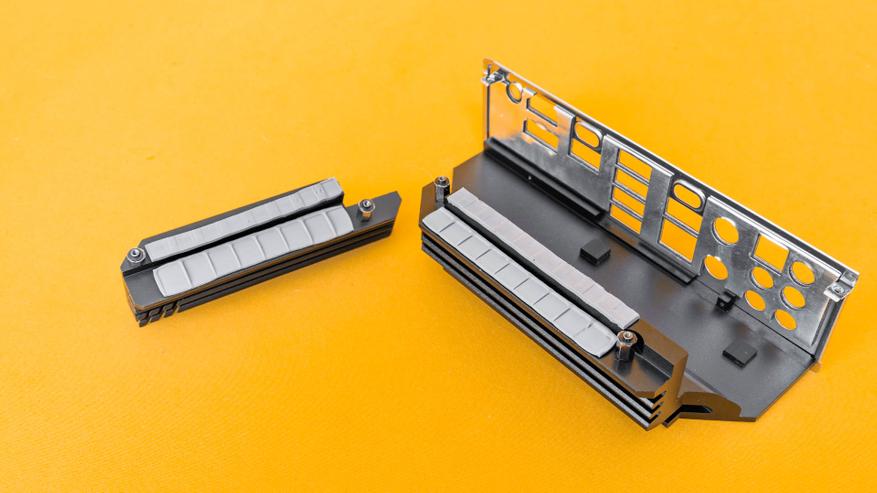

Два радиатора подсистемы питания сами по себе массивные и имеют оребрение.

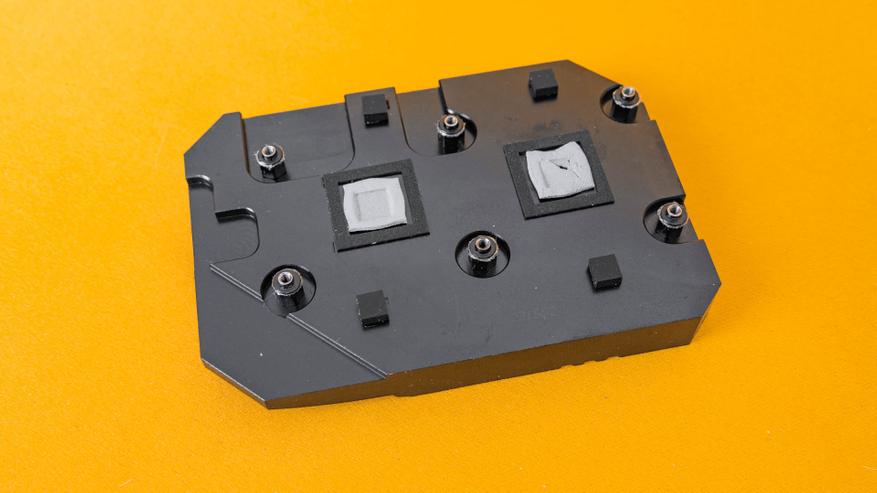

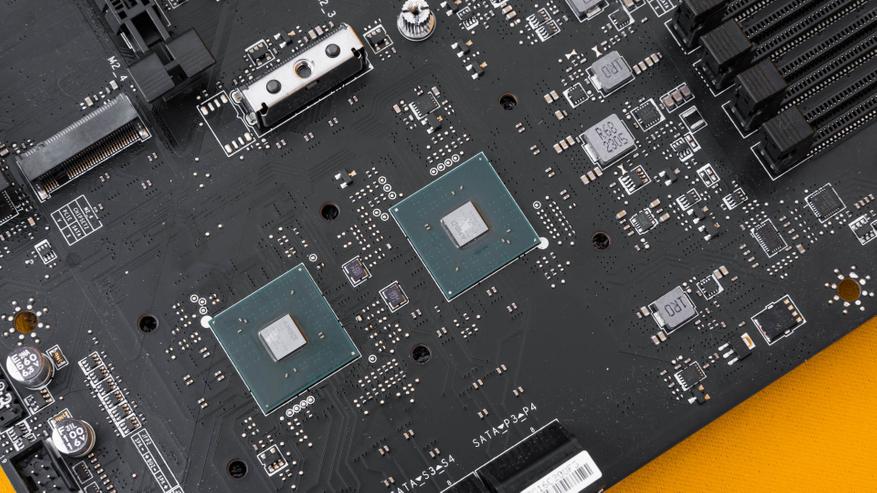

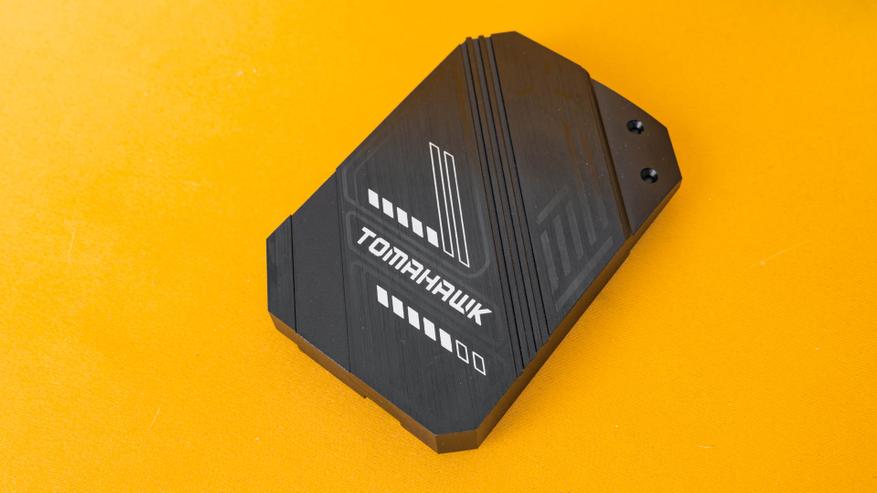

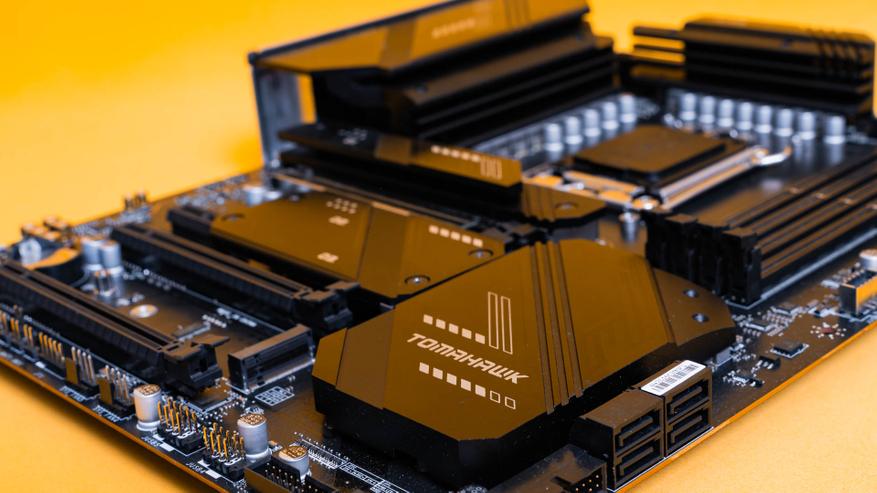

Также на плате имеется массивный чипсетный радиатор, который скрывает чипсет X670E. Данный чипсет состоит из двух чипсетов AMD B650, которые взаимодействуют между собой посредством шины PCI-e x4 Gen4.

Программное обеспечение

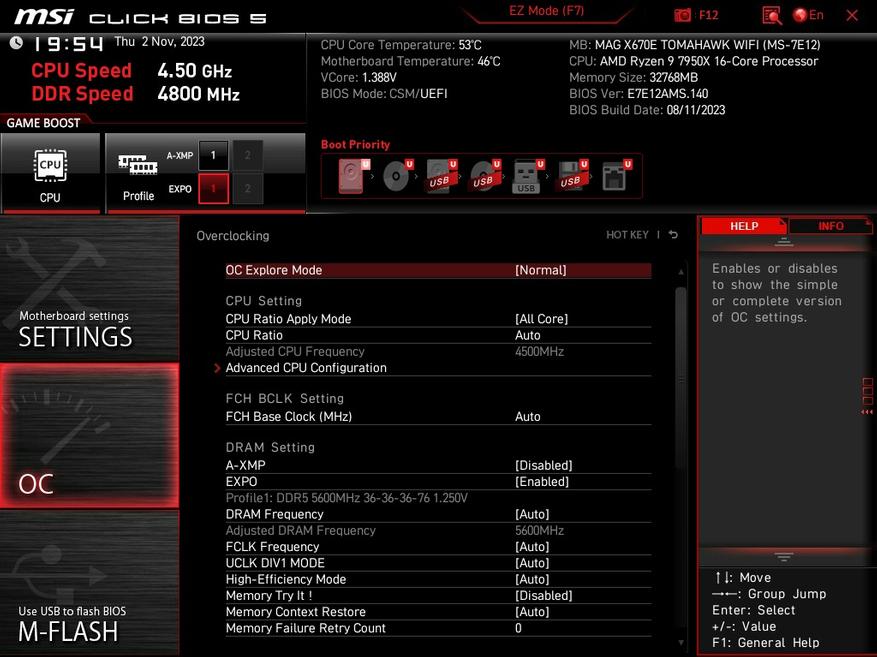

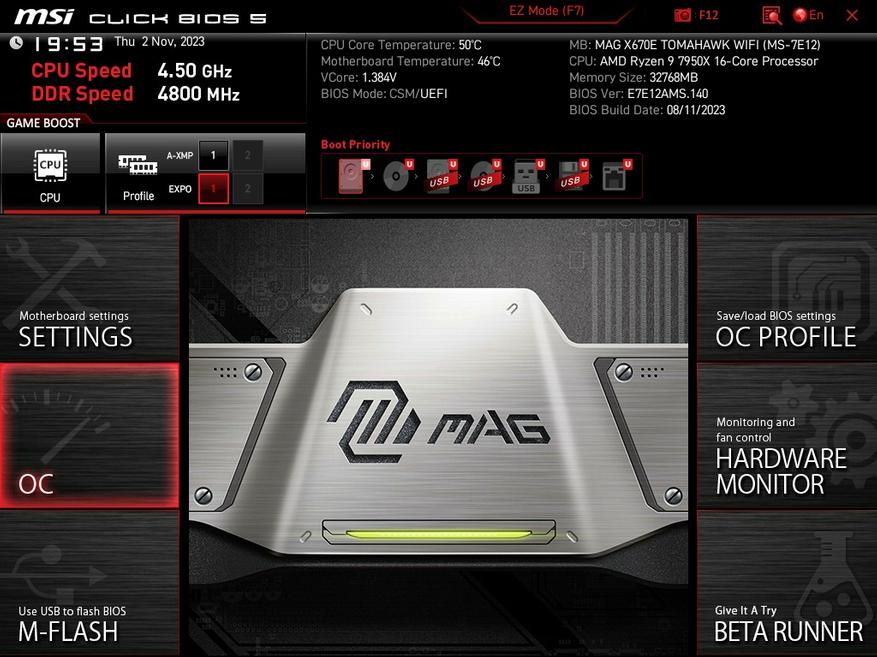

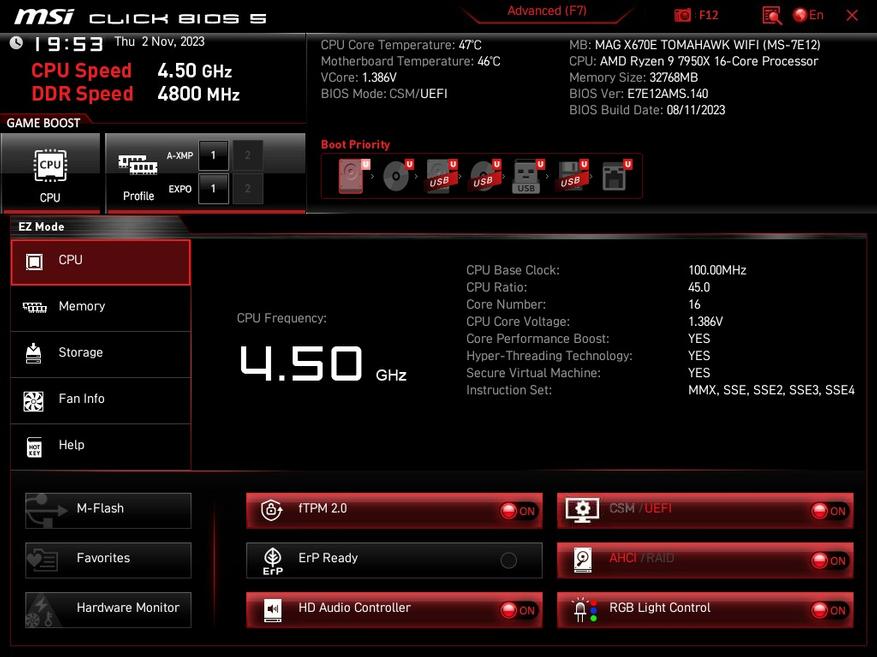

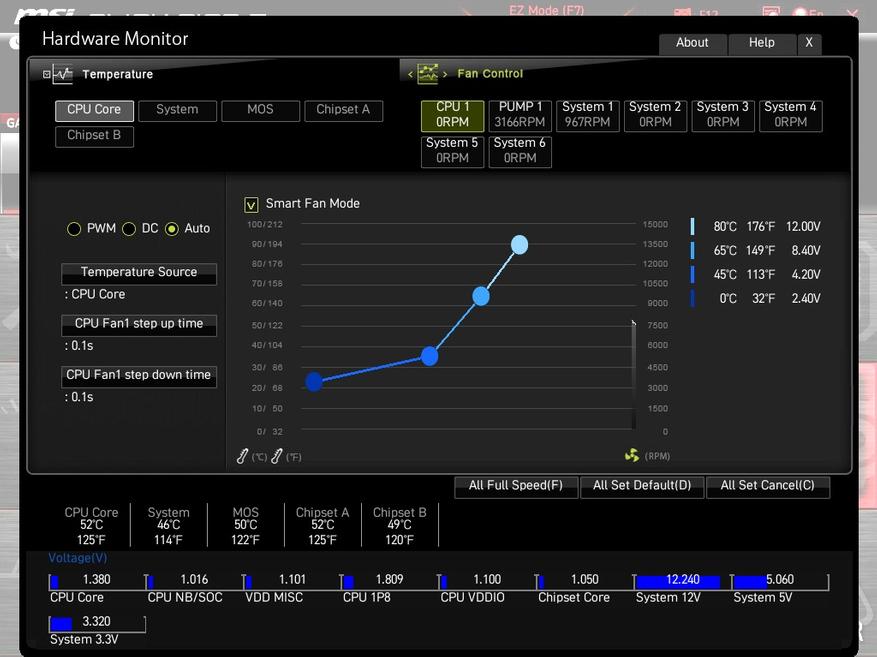

В материнской плате MSI MAG X670E Tomahawk WiFi для BIOS используется своя графическая оболочка MSI Click BIOS 5, которая завоевала популярность у пользователей. Несмотря на изменение заглавного заднего фона, функциональность платы осталась неизменной.

Опыт использования

• С помощью MAG X670E Tomahawk WiFi и процессора AMD Ryzen 9 7950x был произведен тест в обзоре: Обзор AIO СЖО MSI MAG CoreLiquid E360
• В данную материнскую плату устанавливалась видеокарта MSI GeForce RTX 4060 Gaming X для оценки производительности: Обзор видеокарты MSI GeForce RTX 4060 Gaming X
• Чтобы оценить потенциал разгона оперативной памяти на MAG X670E Tomahawk WiFi, достаточно будет посмотреть обзор: Обзор оперативной памяти DDR5 Silicon Power Xpower Zenith RGB [SP032GXLWU600FDF]

Заключение

Материнская плата MSI MAG X670E Tomahawk WiFi является идеальным примером сочетания функциональности и особенностей, а также богатым набором функций. Это идеальный выбор для тех, кто стремится создать оптимальную сборку для среднестатистического геймера, поскольку она основана на технологии AMD X670E и поддерживает PCIe 5.0.
