Зачем телевизорам раньше были нужны антенны с усами и почему от них отказались

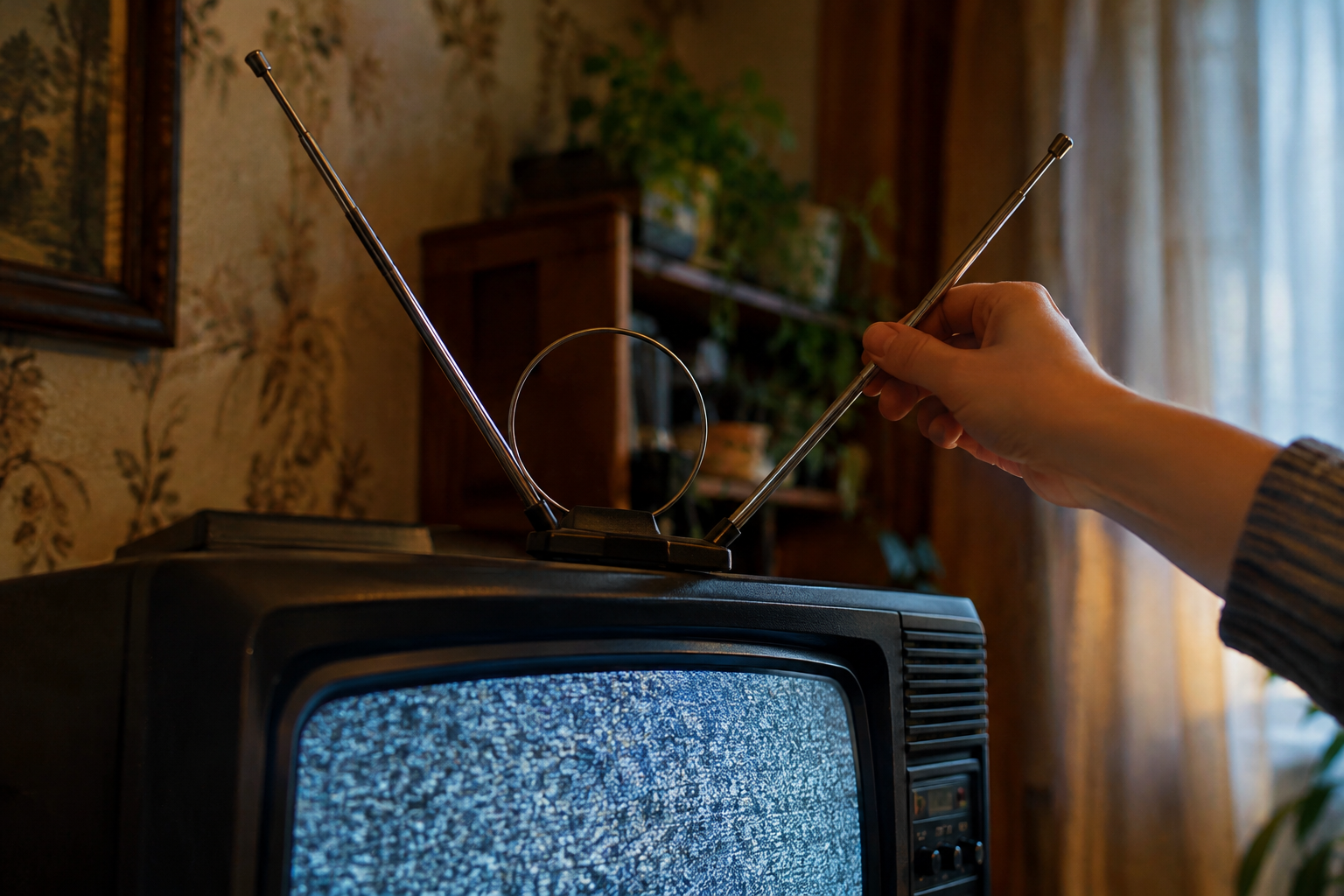

Когда старый телевизор начинал показывать рябь, кто-нибудь обязательно подходил к нему и начинал двигать металлические усы. Их разводили в стороны, наклоняли, вытягивали подлиннее, а иногда даже поворачивали весь телевизор. Порой хватало нескольких сантиметров, чтобы изображение стало заметно лучше. Но почему два металлических стержня вообще влияли на картинку и куда они исчезли из наших квартир?

Зачем телевизору были нужны металлические усы

Эти стержни были самой настоящей антенной. Она принимала радиоволны, которые передавали телевизионные вышки, а телевизор превращал полученный сигнал в изображение и звук. Без антенны или подключения к кабельной сети старый телевизор не мог принимать эфирные телеканалы.

Металлические усы работали как дипольная антенна. Их длина была связана с длиной принимаемой радиоволны, поэтому стержни делали выдвижными. Изменяя их длину, можно было подстроить антенну под нужную частоту. А поворот и изменение угла между стержнями помогали найти положение, в котором сигнал принимался лучше. Такие особенности комнатных антенн изучались, в частности, в техническом отчёте Национального института телекоммуникаций и информационного управления США (NTIA).

На некоторых комнатных антеннах рядом с усами было круглое металлическое кольцо. Оно служило дополнительным приёмным элементом и в определённых конструкциях помогало принимать каналы дециметрового диапазона. Конкретное назначение кольца зависело от модели антенны.

Но даже правильно настроенная конструкция не гарантировала идеальную картинку. На приём влияли расстояние до телебашни, стены, соседние здания и отражения радиоволн от окружающих предметов. Поэтому телевизор мог хорошо показывать возле окна и заметно хуже — в другом углу комнаты.

Почему картинка менялась, когда человек подходил к телевизору

В эпоху аналогового телевидения качество изображения напрямую зависело от принимаемого сигнала. Если он был слабым или приходил с помехами, на экране появлялись знакомые белые точки, полосы и рябь. Иногда возникали двойные контуры, а звук сопровождался шипением.

Зрители искали положение антенны буквально на ощупь: повернуть чуть вправо, раздвинуть стержни, поднять их повыше. И случалось, что картинка становилась лучше, когда человек просто подходил к телевизору.

Дело не в том, что человек усиливал сигнал своим присутствием. Тело взаимодействует с радиоволнами и может менять условия приёма комнатной антенной. В помещении сигнал отражается от стен, мебели и других поверхностей, поэтому небольшое перемещение человека тоже способно повлиять на результат. Иногда достаточно было отойти от телевизора или, наоборот, встать рядом с ним, чтобы изображение изменилось.

Сама антенна не усиливала сигнал волшебным образом. Она лишь принимала радиоволны эффективнее в определённых условиях. Если сигнал был слишком слабым, бесконечное вращение усов не помогало.

Почему телевизоры перестали выпускать с усами

Антенны с усами исчезли с корпусов телевизоров не потому, что перестали ловить сигнал. Просто телевизору больше не обязательно было принимать его самостоятельно. В одной квартире каналы шли по кабелю от оператора, в другой сигнал поступал через общедомовую антенну, а кто-то устанавливал приёмник у окна или на крыше.

В результате отдельная антенна на самом телевизоре постепенно потеряла смысл. Если сигнал уже поступал через кабель, металлические стержни оставались бы лишь лишней деталью.

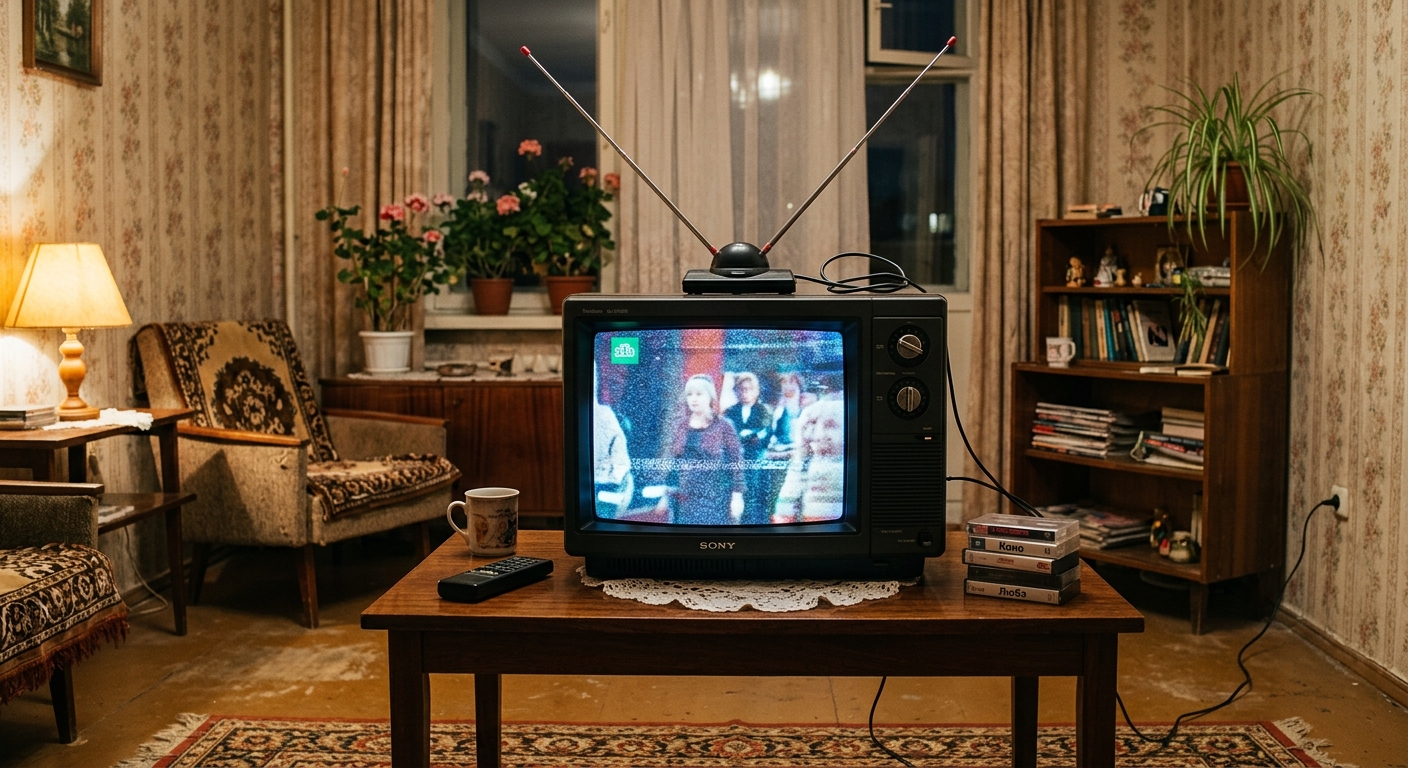

Изменились и сами телевизоры. Старые кинескопные модели были глубокими и тяжёлыми, а небольшую антенну можно было поставить прямо на корпус. Плоские экраны часто вешают на стену или устанавливают на узкую тумбу. Выдвижные стержни на таком телевизоре были бы неудобны, особенно если эфирный сигнал принимала отдельная антенна или каналы поступали по кабелю.

Ещё одним важным изменением стал переход на цифровое вещание. При аналоговом телевидении ухудшение приёма обычно сопровождалось постепенным появлением помех. Цифровая картинка может оставаться чёткой, пока сигнал достаточно устойчив, но при серьёзных проблемах изображение начинает рассыпаться на квадраты, зависает или пропадает совсем. Эту особенность называют эффектом цифрового обрыва. Подробнее о различиях между аналоговым и цифровым приёмом можно прочитать в материалах Федеральной комиссии по связи США (FCC) о переходе на цифровое телевидение.

При этом цифровое вещание не отменило эфирные антенны. Если телевизор принимает каналы непосредственно с телебашни, антенна по-прежнему необходима. Изменился способ передачи сигнала, но не сама необходимость его принимать.

Почему антенны с усами всё ещё могут пригодиться

Переход на цифровое вещание не сделал старые антенны бесполезными. Подходящая комнатная антенна может принимать цифровые эфирные каналы, если поддерживает нужный диапазон и в конкретном месте достаточно сильный сигнал. Для старого телевизора без совместимого цифрового тюнера может понадобиться отдельная приставка.

Современные антенны бывают разными: от компактных комнатных моделей до крупных наружных конструкций. Их форма зависит от частот вещания и условий приёма. Поэтому антенна с двумя телескопическими стержнями не обязательно уступит любой новой модели — многое зависит от того, какой сигнал нужно принимать и где находится телевизор.

Когда-то металлические усы были привычной частью домашнего телевизора. Они напоминали, что изображение приходит из воздуха и зависит от положения антенны. Теперь связь с телебашней часто скрыта за кабелем или отдельным устройством, а фильмы и передачи можно смотреть через интернет.

Исчезли не сами антенны, а привычка устанавливать их прямо на корпус телевизора. Радиоволнам по-прежнему нужен приёмник — просто сегодня мы гораздо реже задумываемся о том, откуда берётся картинка на экране.
