Почему градирни в основном имеют такую вогнутую форму

Градирни, или охлаждающие башни, являются неотъемлемой частью многих промышленных и энергетических комплексов. Эти внушительные бетонные конструкции высотой до сотен метров, их можно увидеть на территории электростанций, химических и металлургических заводов, других крупных промышленных объектов, где требуется эффективное охлаждение работающих устройств. Их характерная гиперболоидная форма сразу бросается в глаза и вызывает интерес: почему они имеют именно такой необычный вид? Ведь трубы котельных и ТЭЦ цилиндрические или конусообразные. Ответ на этот вопрос кроется в уникальных физических и геометрических свойствах гиперболоида, которые делают его подходящим для задач охлаждения и не только. -Давайте разбираться.

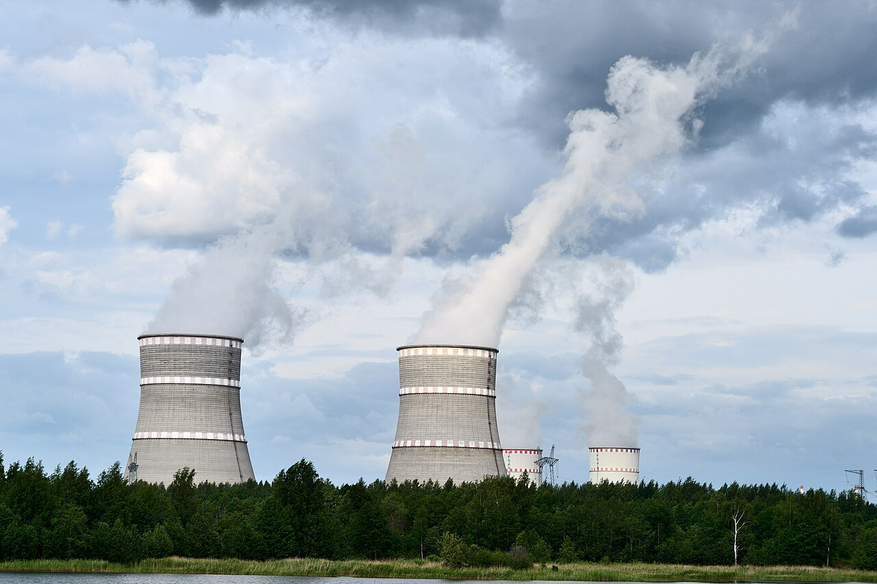

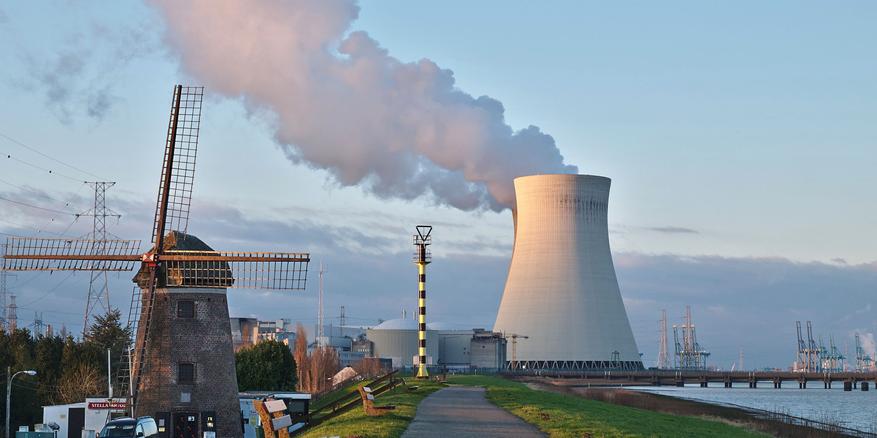

Глядя на эти трубы, можно подумать, что из них идёт дым, и они загрязняют воздух. Но это ошибочное представление: их влияние на окружающую среду почти неощутимо. По сути, возникновение дыма в таких устройствах невозможно — в них нет горения, их задача заключается — охладить и отвести воду от работающего оборудования в технологических процессах. А белые облака сверху — это пар.

Для охлаждения в градирнях необходимо эффективно отводить тепло от горячей воды в атмосферу. Гиперболоидная форма работает как естественный ускоритель воздушного потока. Широкое основание градирни позволяет забрать максимальное количество воздуха снаружи. Затем воздух поднимается вверх через сужение в центре, известное как «талия», где его скорость увеличивается благодаря эффекту Вентури. Это создает мощную тягу, способствующую быстрому подъему теплого влажного воздуха.

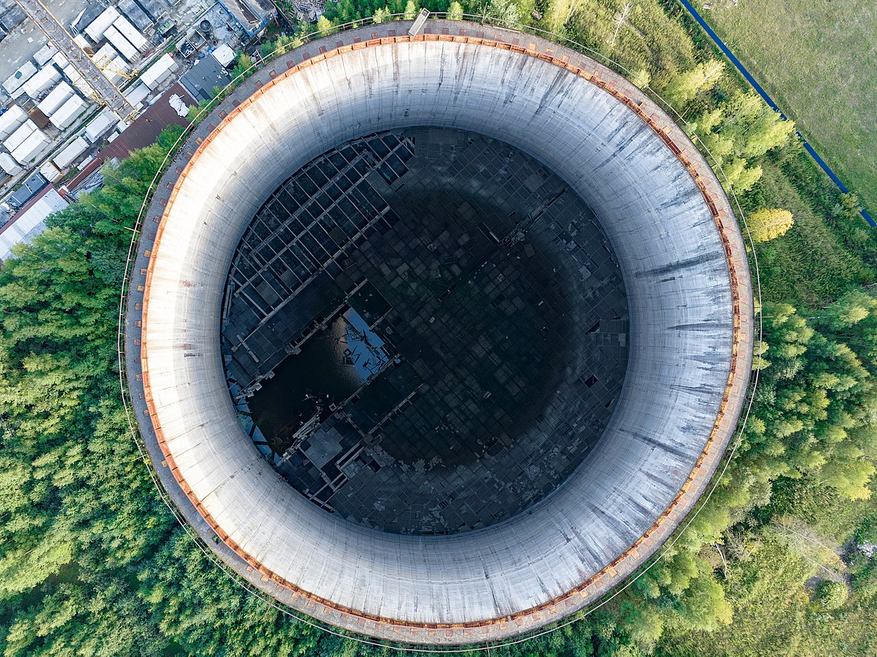

После прохождения через талию в центре башни воздух попадает в расширяющуюся верхнюю часть градирни. Эта конструкция способствует плавному смешиванию горячего влажного воздуха с более холодным воздухом атмосферы сверху поверхности земли, что улучшает процесс охлаждения и минимизирует выбросы тепла в окружающую среду.

Для работы башенных градирен не требуется принудительная вентиляция — тяга формируется сама собой из-за высотного расположения башни и разницы в плотности воздушного потока внутри и вне конструкции. Гибридные градирни представляют собой систему, которая объединяет два принципа функционирования: использование естественной тяги; применение механической системы вентиляции. Иными словами, в гибридных градирнях работа строится на совмещении: естественного движения воздуха, обусловленного внешними факторами (к примеру, это может быть разница давления, либо температуры); принудительной вентиляции, обеспечиваемой с помощью механических устройств (вентиляторов). Таким образом, гибридные градирни комбинируют преимущества естественной тяги и принудительной вентиляции для повышения эффективности охлаждения.

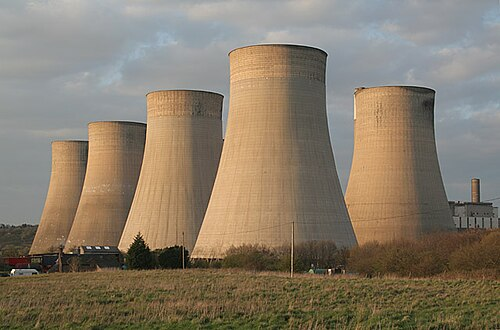

Еще одной причиной выбора гиперболоидной формы является ее структурная эффективность. Высота градирен может достигать 200 метров (например, градирня Курской АЭС‑2 179 м), и такая конструкция должна быть не только прочной, но и экономичной. Двойная кривизна гиперболоида равномерно распределяет нагрузки по всей конструкции, обеспечивая жесткость и устойчивость при минимальном расходе бетона. Толщина стенок по отношению к высотным размерам градирен удивительно мала. Это позволяет выдерживать сильные ветровые нагрузки: ветер обтекает башню, снижая колебания и уменьшая риск разрушения. Так же гиперболоид не имеет критических зон концентрации температурных напряжений, компенсирует тепловое расширение без трещин и не накапливает снег и лед зимой.

Градирни сегодня — обязательный элемент современной промышленности и энергетики. Несмотря на внушительный и суровый облик, эти бетонные сооружения выполняют деликатную и значимую работу — обеспечивают бесперебойную работу множества технологических процессов.

Выбор гиперболоидной формы для градирен обусловлен не только эстетическими соображениями, но прежде всего функциональными преимуществами. Она позволяет максимально эффективно использовать физические законы для охлаждения больших объемов воды без применения дополнительных энергозатратных устройств вроде вентиляторов. В результате мы получаем прочные, эффективные и экономичные сооружения, которые служат важной частью современной инфраструктуры.

Спасибо за внимание.
