Osteoid представила регулируемый ортопедический фиксатор на замену гипсовым повязкам

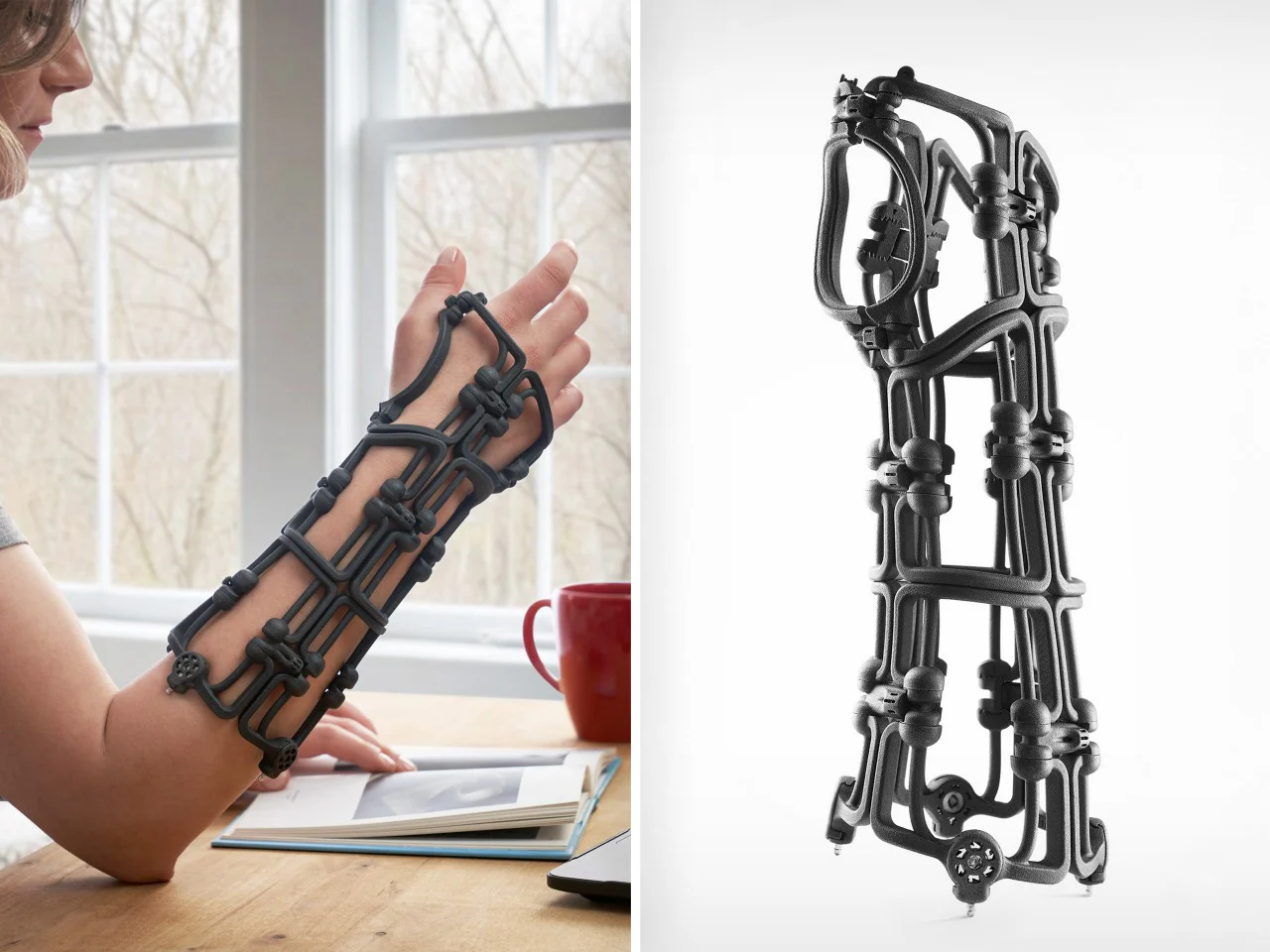

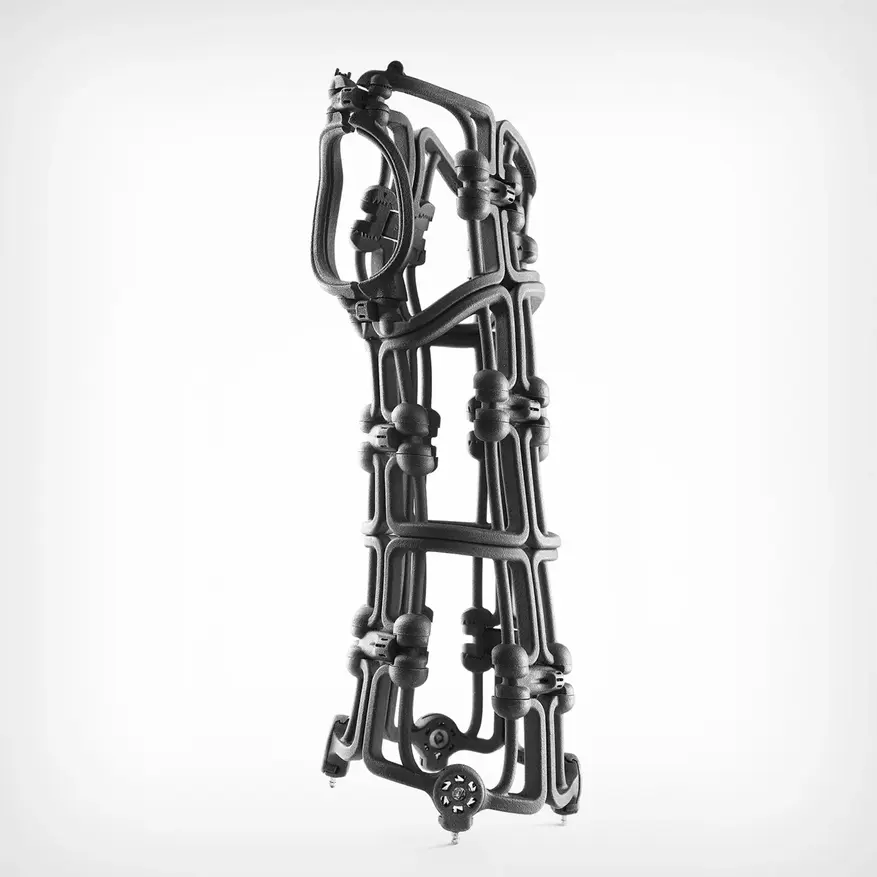

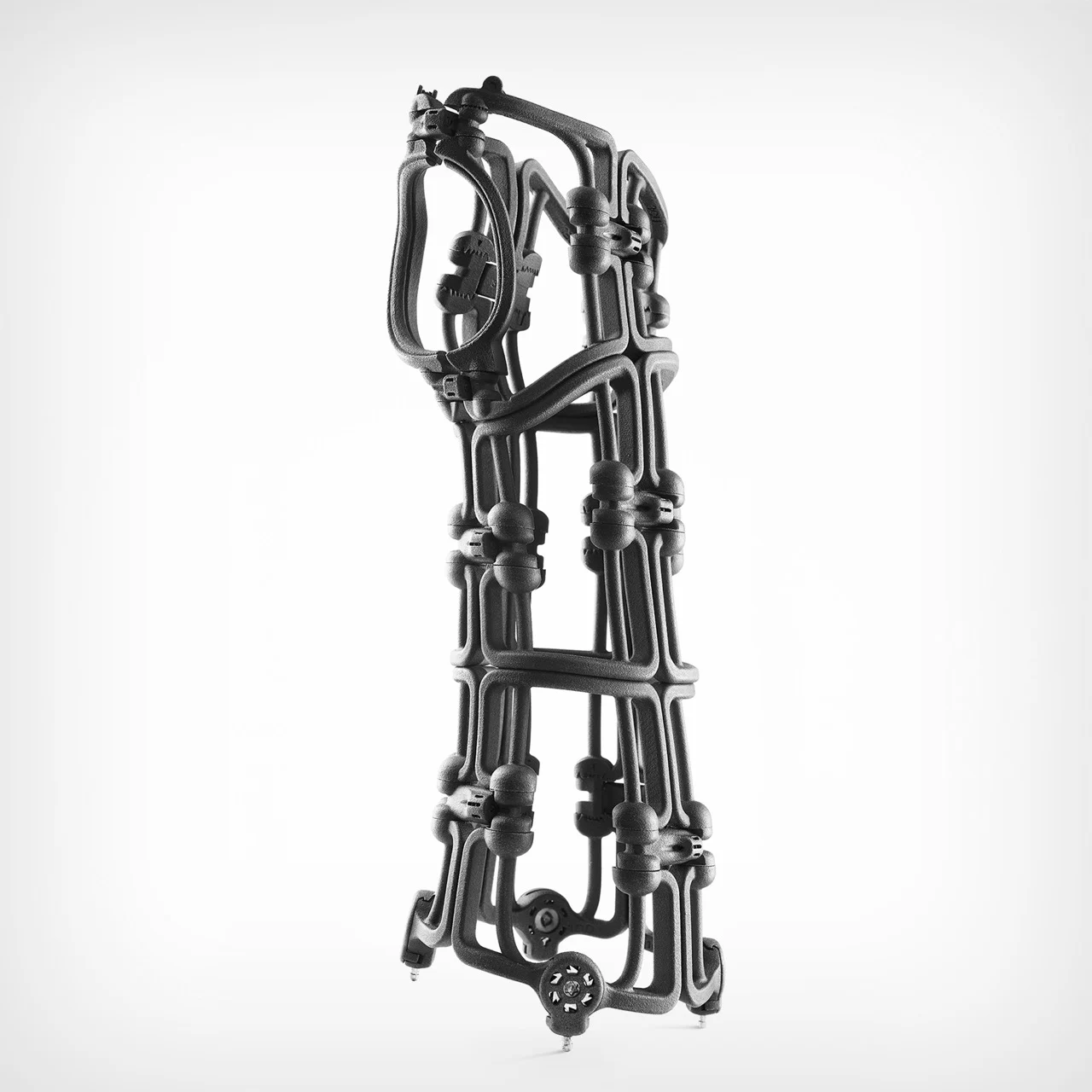

Инженеры компании Osteoid разработали систему иммобилизации переломов Bracesys, которая использует принципы парусного такелажа и часового механизма для фиксации конечностей. Устройство весом 150 граммов состоит из сегментированных блоков, шарнирных соединителей и регуляторов натяжения, соединённых кевларовыми тросами.

Каркас фиксатора изготавливается методами 3D-печати SLS и MJF из медицинского нейлона 12. Точки повышенной нагрузки усилены алюминием и нержавеющей сталью, обработанными на станках с ЧПУ. Кевларовые тросы натягиваются встроенными регуляторами, заимствованными из яхтенного такелажа, где распределённые точки натяжения создают структурные нагрузки.

Для определения размерного ряда инженеры обработали более 600 анонимных результатов компьютерной томографии с помощью алгоритмов сегментации на основе искусственного интеллекта. Анализ главных компонент позволил свести данные к четырём стандартизированным размерам, охватывающим анатомию кисти и запястья от 5-го до 95-го процентиля населения.

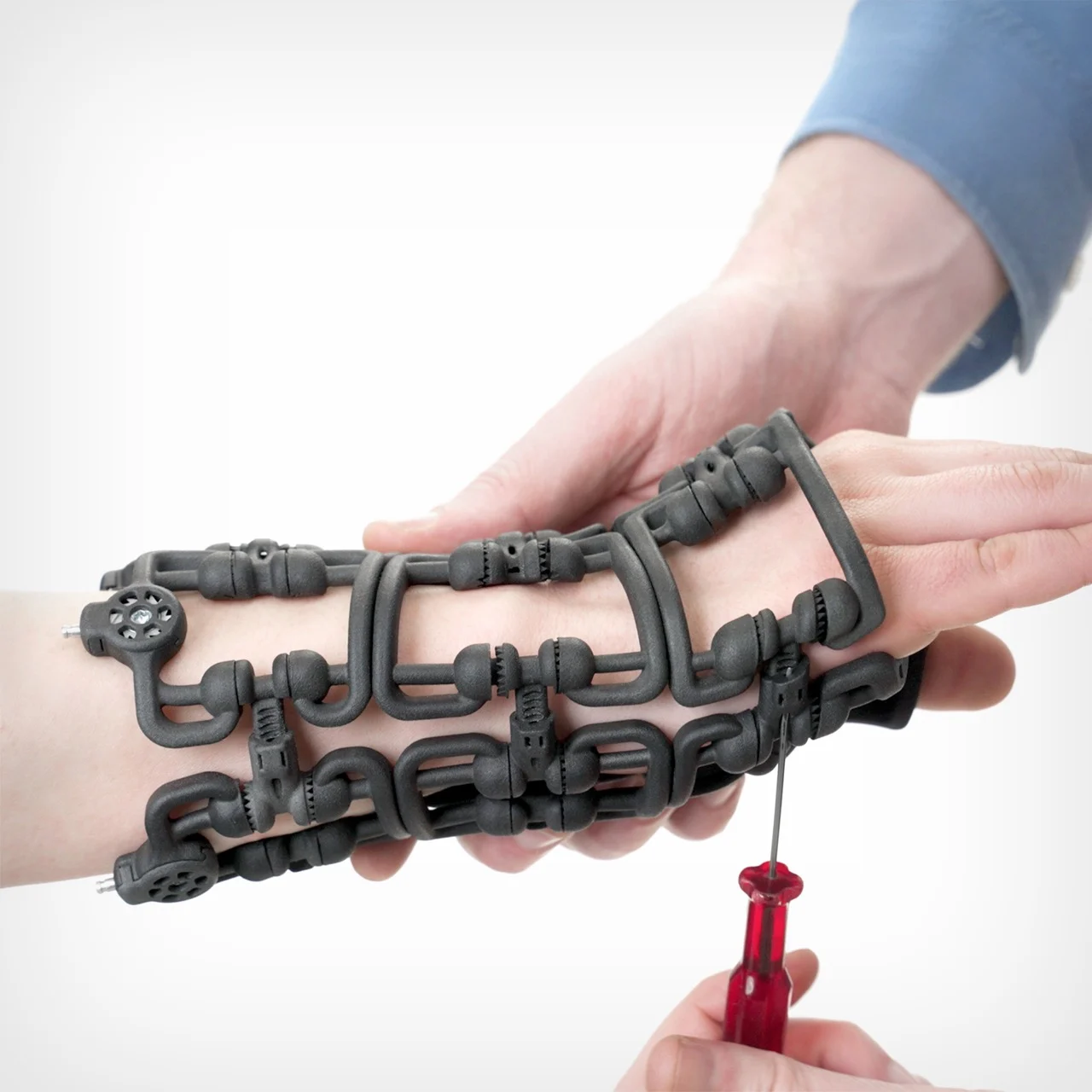

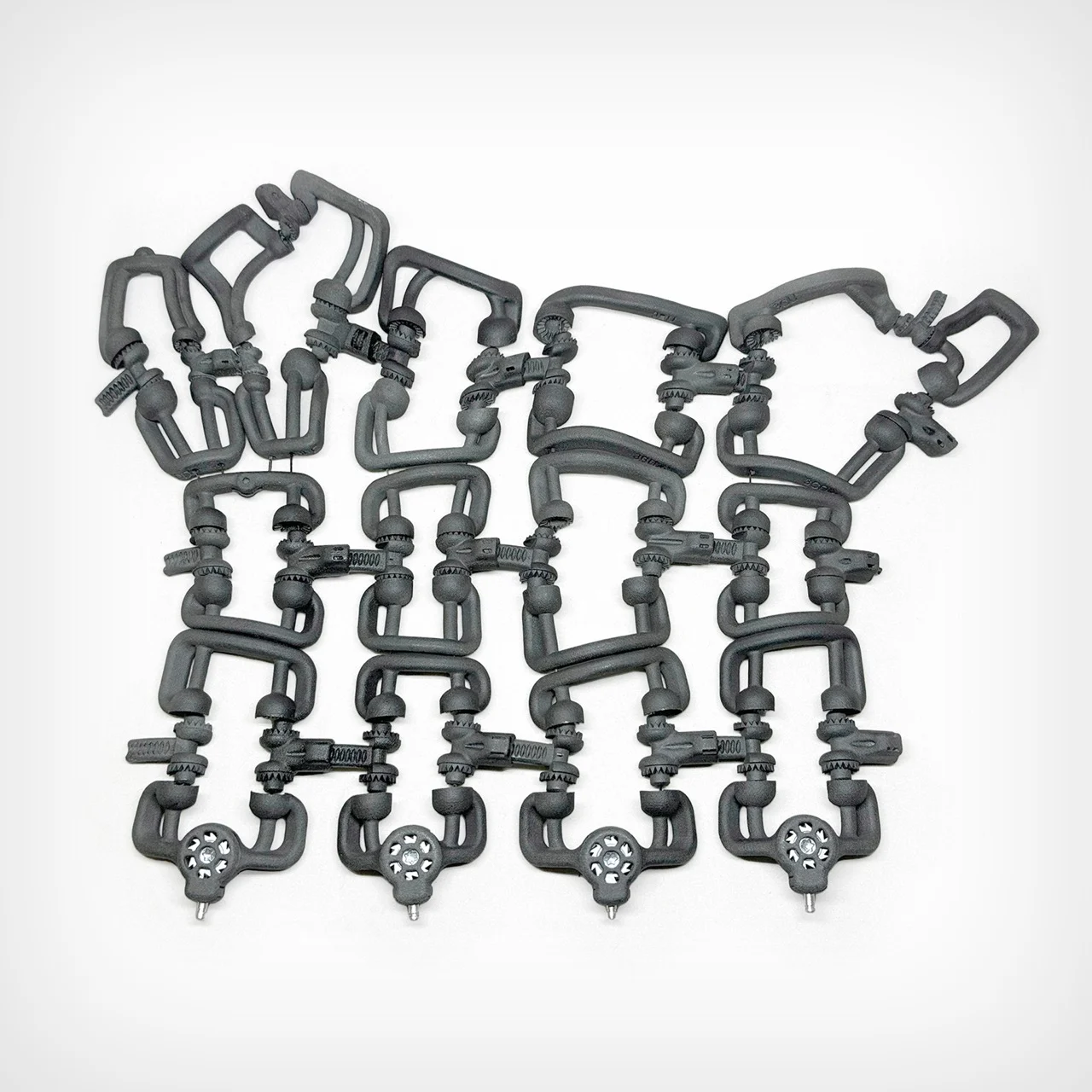

Фиксатор для переломов Colles в собранном состоянии имеет размеры 190 на 90 на 115 миллиметров, в разобранном виде помещается в конверт формата А4. Врач оборачивает конструкцию вокруг конечности, позволяет сегментам принять анатомическое положение, затем регулирует длину соединителей инструментами размером с отвёртку. Подпружиненные быстросъёмные штифты позволяют корректировать фиксацию по мере уменьшения отёка. Первоначальная примерка занимает несколько минут.

Устройство изготовлено из перерабатываемых материалов, подлежит стерилизации для повторного клинического использования. Отдельные компоненты можно заменять без утилизации всей конструкции.

Источник: Yanko Design
