Как устроен синхронный двигатель и почему он не теряет скорость под нагрузкой?

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Синхронный двигатель — это одна из самых стабильных электрических машин, работающая с постоянной скоростью, независимо от нагрузки. Именно это делает его незаменимым в промышленности, энергетике и даже в высокоточных научных установках. Чтобы понять, почему он так работает, нужно разобраться в его принципе действия.

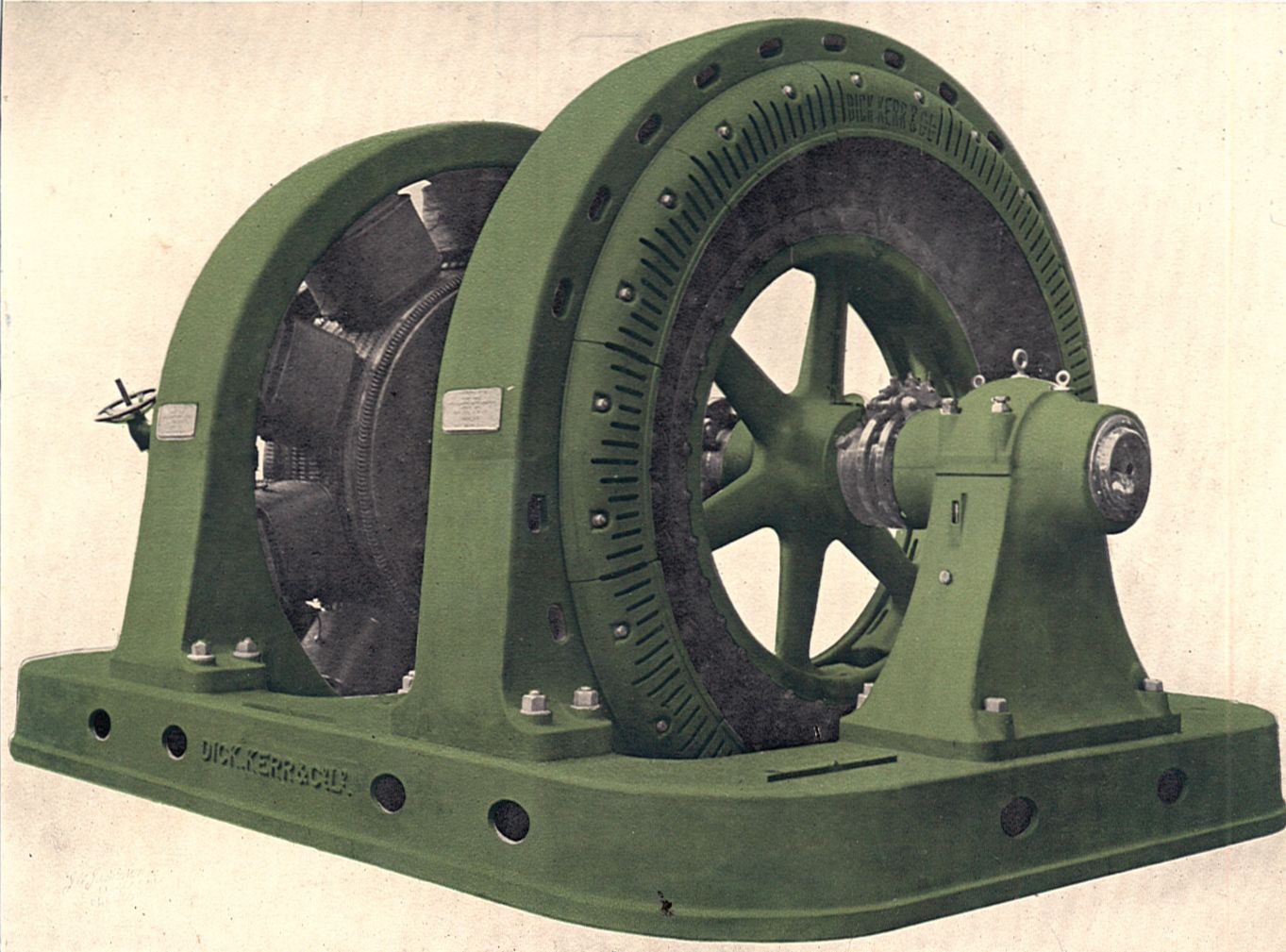

Синхронный двигатель-генератор для преобразования переменного тока в постоянный (Рэнкин Кеннеди, Электрические установки, том II, 1909)
Синхронный двигатель-генератор для преобразования переменного тока в постоянный (Рэнкин Кеннеди, Электрические установки, том II, 1909)
Автор: Энди Дингли Источник: commons.m.wikimedia.org

Когда на обмотки статора подается трехфазное переменное напряжение, в нем создается вращающееся магнитное поле. Это поле двигается с определенной скоростью, которая зависит от частоты питания. Ротор, находящийся внутри статора, также имеет магнитное поле — оно может быть создано либо с помощью постоянных магнитов, либо через специальную систему возбуждения с подачей постоянного тока. Главная особенность синхронного мотора в том, что ротор «захватывается» магнитным полем статора и начинает вращаться с такой же скоростью, без отставания. Это называется синхронизацией, и именно она позволяет двигателю работать без скольжения, которое есть у асинхронных вариантов.

Теперь представьте, что на вал двигателя подают дополнительную нагрузку. В обычных двигателях скорость при этом уменьшается, но синхронный мотор сохраняет заданную частоту вращения. Почему? Дело в том, что при увеличении нагрузки на валу возрастает угол отклонения ротора относительно магнитного поля статора. Это создает дополнительный электромагнитный момент, который компенсирует нагрузку, и двигатель продолжает работать с прежней скоростью. Если же нагрузка становится слишком большой, двигатель просто выйдет из синхронизации и остановится, но не снизит скорость плавно, как асинхронный.

В чем преимущества синхронного мотора перед другими?

Если сравнить синхронный мотор с более распространенным асинхронным, первое, что бросается в глаза — это стабильность частоты вращения. Именно поэтому такие двигатели устанавливают там, где нужна точность — в компрессорах, насосах, генераторах, металлургическом оборудовании и транспорте.

Второй важный фактор — высокий КПД. В среднем синхронные двигатели имеют КПД от 90 до 95%, что делает их более энергоэффективными по сравнению с асинхронными, у которых КПД ниже на 0,5-3%. Разница кажется небольшой, но на промышленных масштабах это экономия сотен тысяч киловатт-часов в год. Еще одно ключевое преимущество — коэффициент мощности (cos ), который может достигать 0,9 и выше. Для сравнения, у асинхронных двигателей он редко превышает 0,85. Это означает, что синхронные машины меньше нагружают электросеть реактивной мощностью, снижая потери энергии.

Синхронные двигатели также менее чувствительны к перепадам напряжения, что делает их более надежными в условиях нестабильных электросетей.

Но если синхронные моторы так хороши, почему их не используют везде?

Несмотря на преимущества, у синхронных моторов есть и серьезные недостатки. Один из главных — сложность запуска. В отличие от асинхронных вариантов, которые просто подключаются к сети и начинают вращаться, синхронный мотор не может запуститься сам по себе. Он требует дополнительного пускового механизма, например, небольшого вспомогательного асинхронного двигателя, или запуска через преобразователь частоты.

Кроме того, для работы синхронного двигателя требуется система возбуждения — либо постоянные магниты, либо дополнительная обмотка с подачей постоянного тока. Это усложняет конструкцию и увеличивает стоимость оборудования.

Еще один минус — чувствительность к перегрузкам. Если нагрузка на вал двигателя превышает допустимую, синхронизация нарушается, и двигатель просто останавливается. В асинхронных машинах в таких случаях просто падает скорость, но работа продолжается.

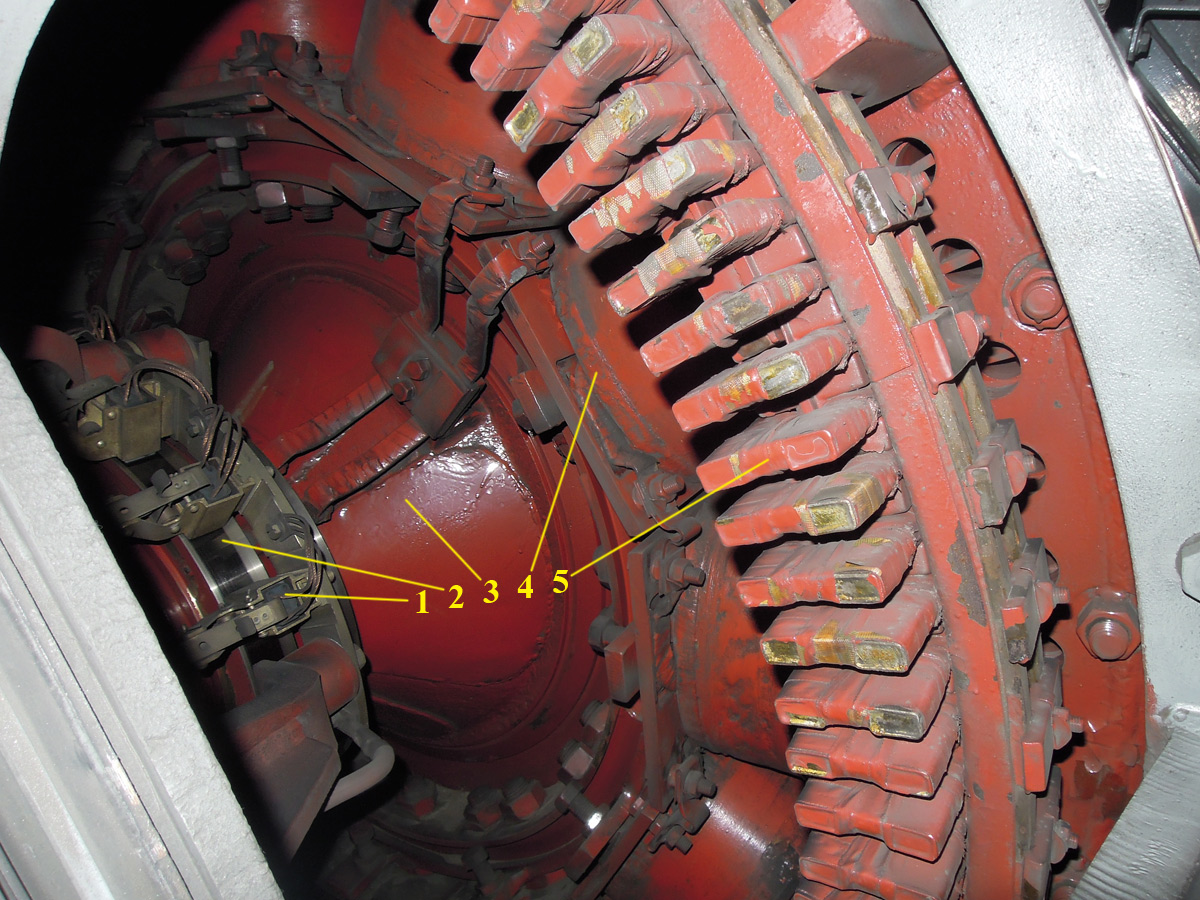

Главный генератор ГС-501АУ2 тепловоза 2ТЭ25КМ. 1 — щётка, 2 — контактное кольцо, 3 — вал ротора, 4 — полюс ротора, 5 — статор
Главный генератор ГС-501АУ2 тепловоза 2ТЭ25КМ. 1 — щётка, 2 — контактное кольцо, 3 — вал ротора, 4 — полюс ротора, 5 — статор
Автор: Виван755 Источник: commons.m.wikimedia.org

Где используются синхронные двигатели?

Благодаря высокой эффективности и точности они нашли применение в самых разных сферах. В промышленности их устанавливают в насосах, компрессорах и станках, где важна стабильная скорость работы. В энергетике синхронные машины применяются в качестве генераторов на электростанциях, поскольку именно они способны вырабатывать электроэнергию с фиксированной частотой. В транспорте, например, в электровозах и троллейбусах, используются синхронные двигатели с постоянными магнитами, обеспечивающие высокий КПД и надежность.

Синхронные моторы— это технологии будущего?

Хотя асинхронные варианты по-прежнему доминируют в бытовой технике и малой промышленности, синхронные машины постепенно завоевывают все новые позиции. Их высокая эффективность, стабильность работы и надежность делают их незаменимыми в крупных промышленных установках и системах, требующих точного регулирования скорости.

Более того, с развитием технологий появляются новые типы синхронных двигателей, например, с постоянными магнитами. Они обладают еще большей эффективностью и не требуют сложных систем возбуждения, что делает их отличным выбором для электромобилей, ветрогенераторов и робототехники.

Можно сказать, что синхронные двигатели — это не просто «еще один тип электродвигателей». Это ключевая технология, которая позволяет экономить энергию, повышать надежность оборудования и улучшать работу промышленных и транспортных систем. В будущем они могут полностью заменить менее эффективные аналоги, став основой для новых, более экономичных и экологичных технологий.

Изображение в превью:
Автор: Энди Дингли
Источник: commons.m.wikimedia.org
Автор не входит в состав редакции iXBT.com (подробнее »)
