Murata выпустила миниатюрные конденсаторы MLCC размером 0,6 × 0,3 мм

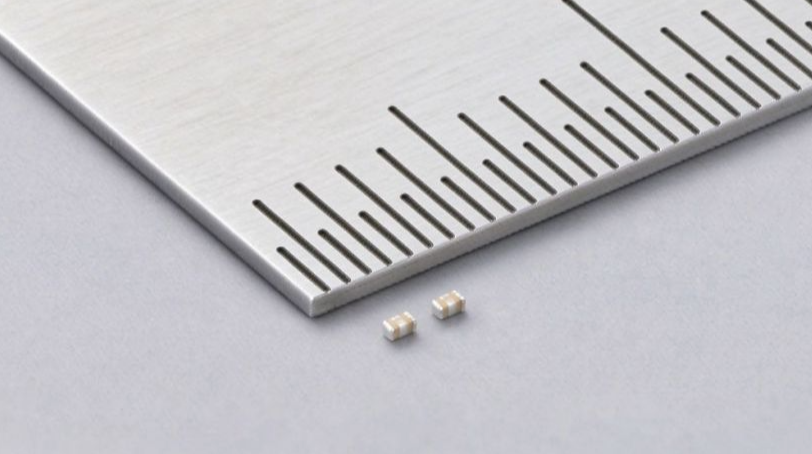

Murata Manufacturing начала серийное производство LLD — трёхвыводных многослойных керамических конденсаторов с низкой эквивалентной последовательной индуктивностью. Компания называет их самыми компактными в мире компонентами такого типа: размер корпуса составляет 0,6 x 0,3 мм, что соответствует формату 0201.

Новые компоненты занимают примерно на 64% меньше места на печатной плате, чем предыдущие самые компактные трёхвыводные MLCC Murata формата 0402 размером 1,0 x 0,5 мм. Разработка рассчитана прежде всего на смартфоны, носимую электронику и другие устройства, где площадь платы ограничена, а требования к питанию микросхем растут.

MLCC — это многослойные керамические конденсаторы, которые используют в том числе для сглаживания колебаний напряжения около процессоров, модемов и других интегральных схем. Чем выше скорость работы чипа, тем быстрее меняется потребляемый ток. Если цепь питания не успевает компенсировать эти изменения, напряжение у микросхемы может колебаться и влиять на стабильность работы.

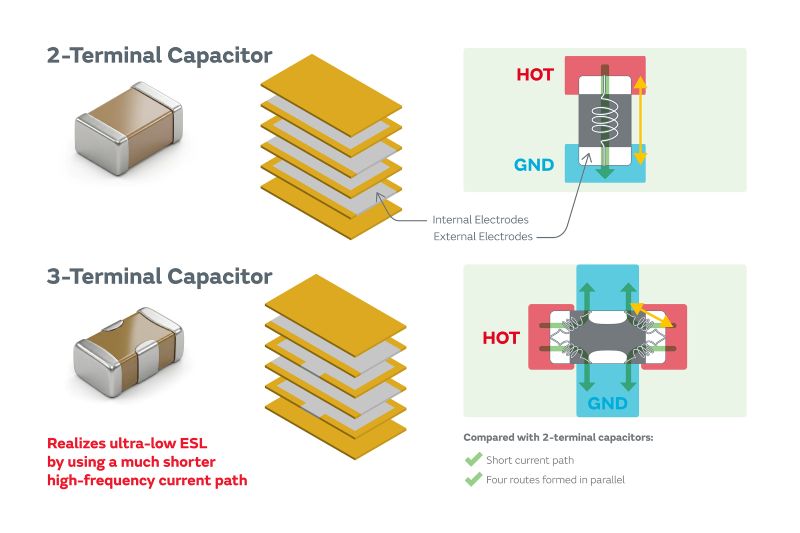

В обычном двухвыводном конденсаторе ток проходит между двумя контактами. Трёхвыводная конструкция LLD образует четыре более коротких пути тока, поэтому её эквивалентная последовательная индуктивность ниже. Это помогает конденсатору эффективнее подавлять высокочастотные перепады напряжения рядом с микросхемой.

Уменьшить компонент удалось за счёт оптимизации внутренней и внешней конструкции электродов, а также производственных процессов. Миниатюрный корпус должен дать разработчикам больше свободы при размещении элементов около мощных чипов и позволит увеличить плотность монтажа на платах компактных устройств.

На старте Murata предлагает две модели серии LLD. LLD033R60G105ME01 имеет ёмкость 1 мкФ, рабочее напряжение 4 В постоянного тока и температурный диапазон от −55 до +85 °C. Модель LLD033D80E105ME01 также обладает ёмкостью 1 мкФ, но рассчитана на 2,5 В и работу при температуре от −55 до +105 °C.

Это компонент для производителей электроники, а не розничный продукт. Murata не раскрыла стоимость, объёмы выпуска, список первых заказчиков и конкретные устройства, в которых появятся конденсаторы LLD.

Источник: IT Home
