Чем 2-нм техпроцесс отличается от 3-нм и что это даёт смартфону или ноутбуку?

В 2026 году на 2-нм техпроцессе вышли четыре флагманских мобильных чипа, а TSMC выпускает такие кристаллы серийно с конца 2025 года. Я разобрал, чем 2 нм отличаются от 3 нм физически и на бумаге, откуда берутся проценты из пресс-релизов и какая их часть в итоге доходит до смартфона или ноутбука.

Что на самом деле означают «2 нм»

Начну с того, что путает чаще всего. В кристалле нет детали размером 2 нм: это коммерческое имя узла. Длина затвора у реальных транзисторов заметно больше, а связь цифры в названии с какой-либо измеримой структурой на чипе пропала примерно с поколения 22/28 нм. Пример из прошлого: процесс Intel под названием «10 нм» по плотности соответствовал «7 нм» у TSMC и Samsung.

Отсюда простое правило, с которым я полностью согласен. Узлы «2 нм» у TSMC, Samsung и Intel разные и между собой несовместимы, поэтому сравнивать их по названию бессмысленно. Цифра говорит лишь о том, что это следующая ступень после 3 нм у конкретной фабрики. Сравнивать имеет смысл итог: производительность, энергопотребление и нагрев готового чипа.

FinFET и GAA: что поменялось внутри транзистора

За маркетинговым именем у TSMC стоит крупное изменение. Около десяти лет передовые чипы делали на транзисторах FinFET, где затвор охватывает вертикальный канал-«плавник» не полностью. В N2 компания впервые перешла на GAA (Gate-All-Around, круговой затвор): канал собран из горизонтальных нанолистов, и затвор окружает его со всех сторон. Поток электронов через такой транзистор контролируется полнее, поэтому элементы можно размещать на кристалле плотнее.

Samsung пришла к GAA раньше и выпускает по этой схеме Exynos 2600 на узле SF2, запущенном ещё в середине 2025 года. При этом в отрасли не утихают разговоры, что SF2 ближе к глубоко переработанному 3-нм SF3P, чем к полностью новому узлу. Intel свой вариант называет 18A, и в конце 2025 года он работал на тестовых линиях в Орегоне.

TSMC добавила к N2 слой перераспределения с низким сопротивлением (RDL) и конденсаторы типа «металл-изолятор-металл» (MiM) для дополнительного прироста производительности. Плотность SRAM, быстрой памяти для кэша, около 38 Мбит на мм². Тестовый блок SRAM на 256 Мбит выдержал 1000-часовой HTOL, стресс-тест на надёжность микросхем. По-моему, такие данные говорят о зрелости узла больше, чем проценты прироста.

Цифры TSMC: 15% скорости или 30% экономии

TSMC сравнивает N2 с N3E, улучшенной версией своего 3-нм процесса. Производительность выше на величину от 10 до 15% при том же энергопотреблении, либо энергопотребление ниже на величину от 25 до 30% на той же частоте. Плотность транзисторов растёт в 1,15 раза. Встречаются оценки экономии до 40%, но они относятся к отдельным дизайнам и сценариям нагрузки.

Союз «или» в этой формуле решает многое. Разработчик чипа сам выбирает, куда направить выигрыш: поднять частоты или снизить потребление. Две цифры описывают крайние точки одной кривой, и сложить их в одном устройстве не получится. На мой взгляд, поэтому для пользователя 2-нм поколение прежде всего про энергоэффективность. Прирост скорости на 10% виден в бенчмарках, а экономия четверти энергии на тех же задачах выражается в автономности и в том, насколько нагревается корпус в игре.

Рост плотности на 15% даёт инженерам выбор. Можно сделать кристалл меньше, а можно уместить на той же площади больше логики: дополнительные ядра или более крупный блок для задач искусственного интеллекта.

Первые 2-нм чипы 2026 года

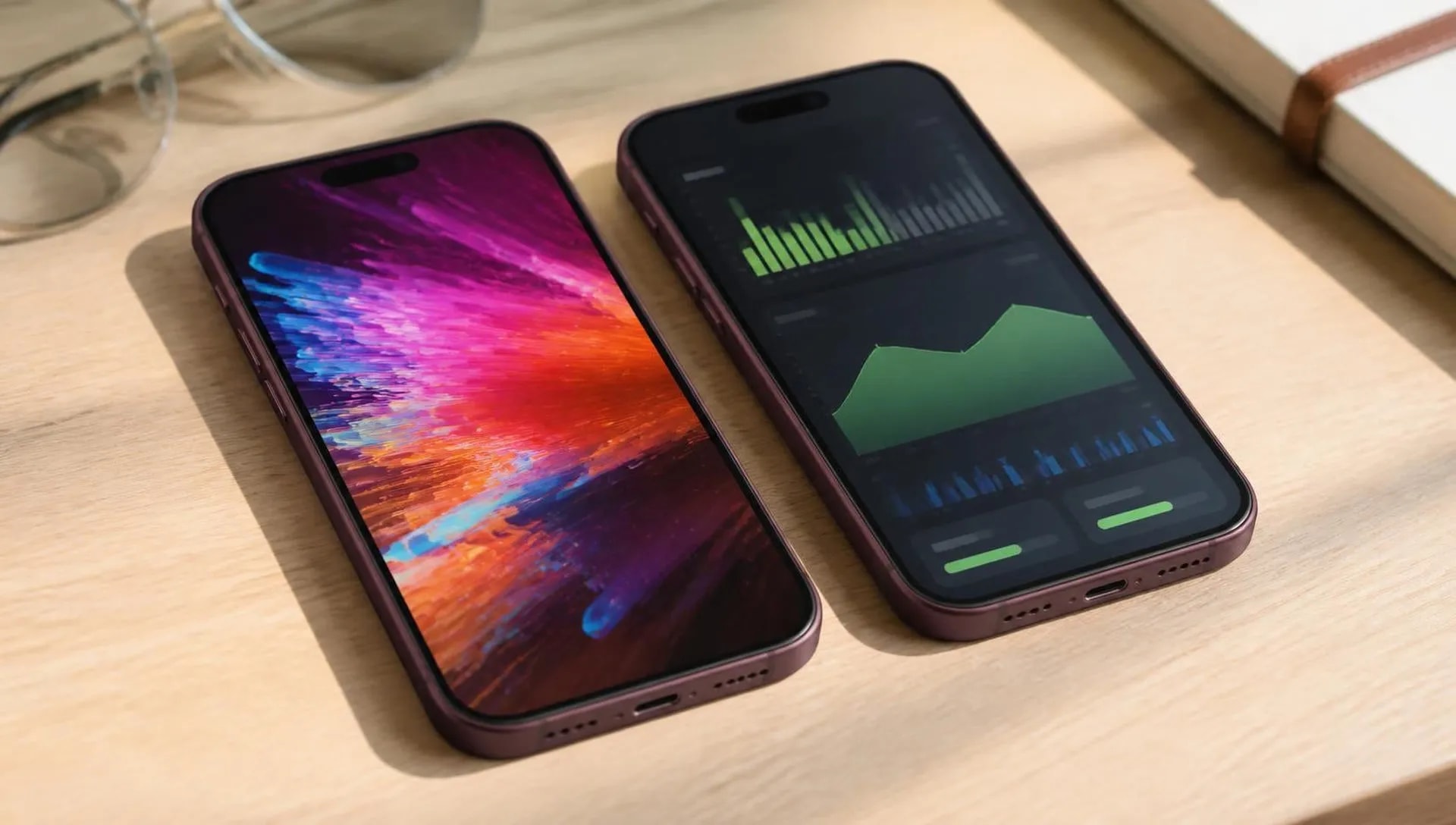

К концу октября на рынке четыре флагманских мобильных процессора 2-нм класса. Первым вышел Exynos 2600: продажи Galaxy S26 стартовали в марте. В сентябре Apple представила iPhone 18 Pro и Pro Max на A20 Pro, а первые смартфоны на Snapdragon 8 Elite Extreme Gen 6 и Dimensity 9600 Pro в конце сентября поступили в продажу в Китае.

Явного лидера среди них нет. В разных тестах первенство получают Apple, Qualcomm или MediaTek, а Exynos 2600 по пиковой производительности немного уступает, хотя к прошлому году прибавил заметно. Qualcomm разгоняет два ядра Oryon до 5 ГГц, это рекорд для серийных мобильных чипов.

Цифры производителей я бы читал осторожно. MediaTek сравнивает Dimensity 9600 Pro с Dimensity 9500 и заявляет энергопотребление при воспроизведении видео 1080p ниже на 48%. Техпроцесс по заявлениям TSMC даёт до 30%, значит, остальное приходится на архитектуру и специализированные блоки. То же с +37% эффективности у Qualcomm. Сравнение с прошлым чипом смешивает вклад узла и вклад инженеров, и разделить их по пресс-релизу нельзя.

В компьютерах переход тоже начался. Apple M6 используется в MacBook Pro 14 и iMac 2026 года: процессор вырос до 12 ядер трёх типов, графика до 30% быстрее M5. На 2-нм процессе TSMC выпускается и AMD MI455X, графический ускоритель для задач искусственного интеллекта.

Почему до пользователя доходит не всё

На 2 нм уменьшение структур перестало гарантировать скачок производительности. GAA-транзисторы повышают плотность и эффективность, но сопротивление межсоединений, паразитные ёмкости, подача питания, разброс параметров при производстве и отвод тепла тормозят прогресс на уровне чипа и всей системы. В смартфоне последний пункт ощутим сильнее всего: тонкий корпус ограничивает, сколько тепла чип может рассеивать долгое время.

Хороший пример даёт Samsung. Следующий узел SF2P обещает на 15% более высокие частоты и на 26% лучшую энергоэффективность по сравнению с SF2. Больше половины этого прироста компания связывает с DTCO (Design-Technology Co-Optimization), то есть с приёмами разводки и проектирования, которые выжимают больше из того же физического процесса. Об этом прямо сказал Шин Чон Син, вице-президент Samsung по разработке платформ проектирования.

Я считаю это показательным. Доработка проектирования на том же узле даёт прирост того же порядка, что и переход на новый техпроцесс. Поэтому разница между 3-нм и 2-нм чипом в конкретном телефоне зависит от архитектуры, прошивки и охлаждения не меньше, чем от нанометров в названии. В длительной нагрузке, например в часовой игровой сессии, телефон упирается в тепловой предел, и ближе к реальности сценарий экономии энергии, чем обещание +15% скорости.

Сколько 2-нм чипов выпускается сейчас

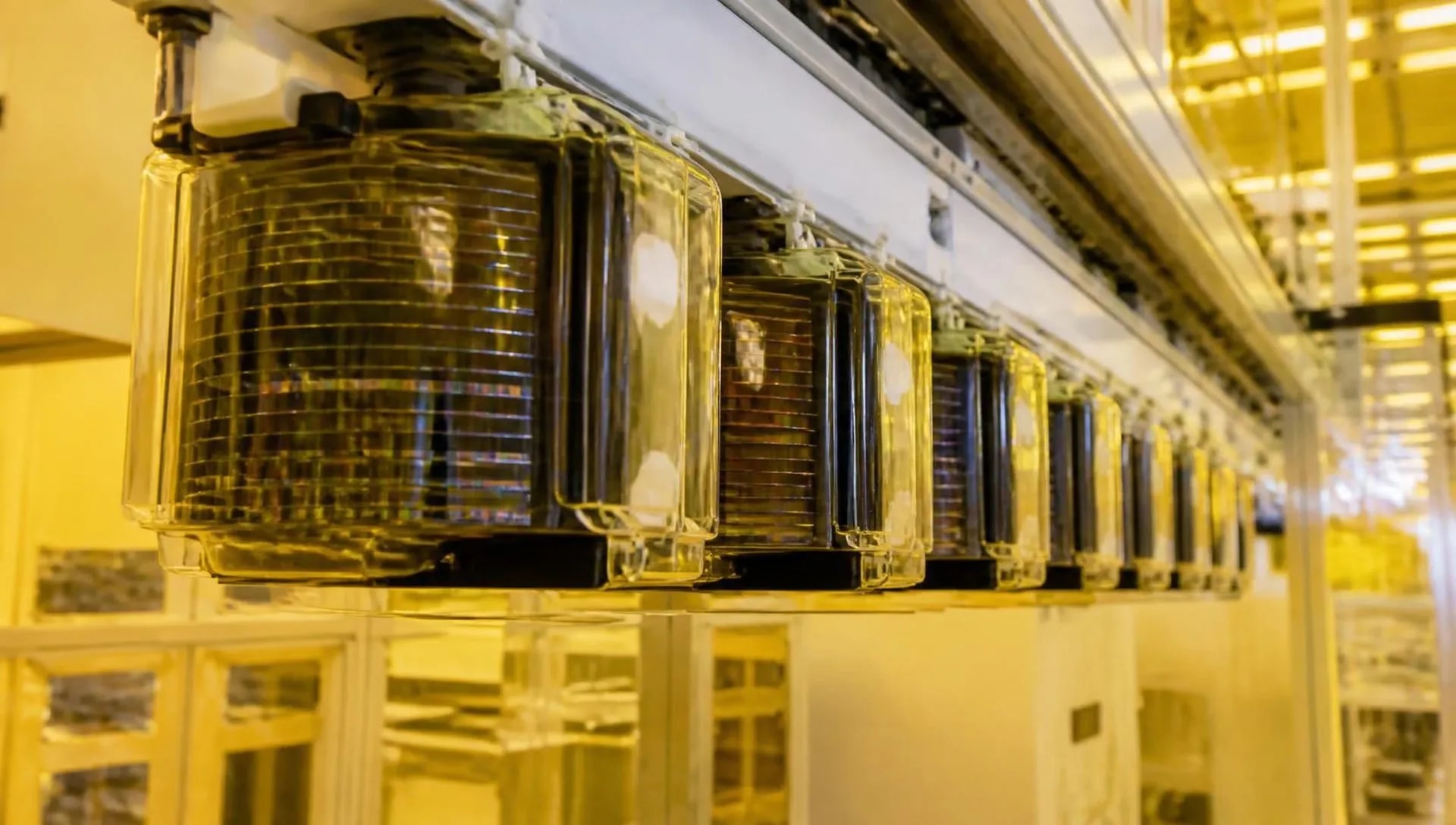

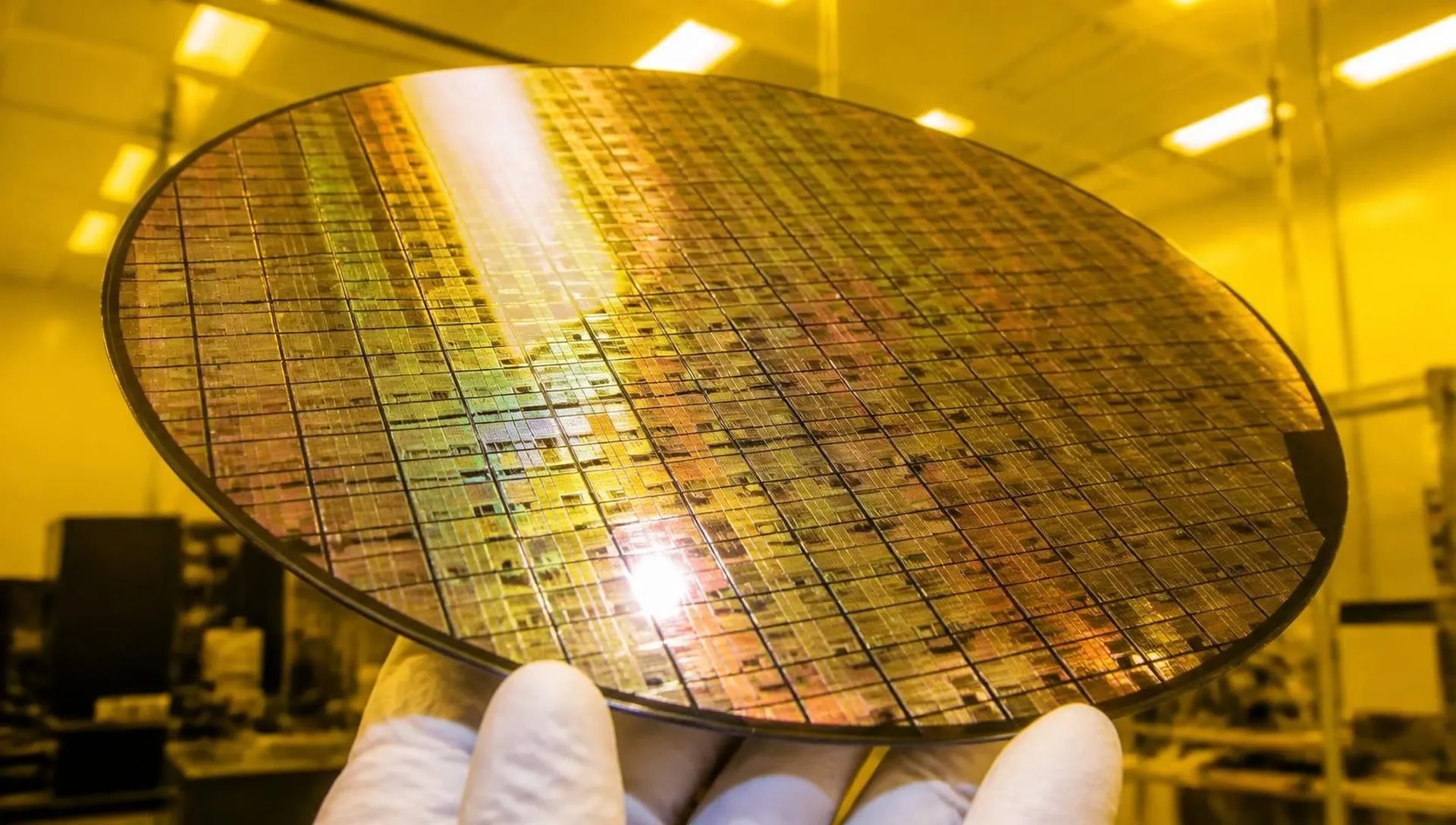

TSMC запустила серийный выпуск N2 в IV квартале 2025 года на Fab 20 в Синьчжу и Fab 22 в Гаосюне. В июле 2026 года Fab 20 вышла на 20 000 кремниевых пластин в месяц. Для сравнения, 3-нм процесс работает в объёме 175 000 пластин. В выручке компании на N2 сейчас приходится 3%, на 3 нм 30%, на 5 нм 33%.

Спрос при этом высокий. Проектов, доведённых до передачи в производство, у N2 в четыре раза больше, чем было у N3 на той же стадии, а кривая выхода годных кристаллов, по словам TSMC, идёт лучше, чем у 3 нм. В 2026 году на 2-нм выпуск выходят пять фабрик, целевой объём к концу года 100 000 пластин в месяц. Оценки в 120 000 и 130 000 пластин остаются прогнозами аналитиков. Мощности на этот год уже расписаны между Apple, NVIDIA, AMD, Qualcomm, MediaTek и Google.

Мой прогноз такой: в 2026 году 2 нм останутся уделом флагманов, а основная масса новых смартфонов и ноутбуков, в том числе продающихся в России и Казахстане, будет выходить на 3 нм и более зрелых процессах. Ускорители для искусственного интеллекта конкурируют со смартфонами за те же пластины, и это не ускорит путь узла в средний сегмент. Следом идут N2P во второй половине 2026 года, A16 с подачей питания с обратной стороны кристалла и A14 в 2028 году.

Кому имеет смысл гнаться за 2 нм

Подводя итог, могу сказать, что разница между 2 нм и 3 нм реальна, но выражается она прежде всего в энергопотреблении. Заявленные TSMC минус от 25 до 30% энергии на той же частоте полезнее для телефона, чем от 10 до 15% скорости. Владелец флагмана на 3-нм чипе в повседневных задачах прирост скорости вряд ли заметит. В автономности и нагреве под нагрузкой, по моей оценке, разница будет ощутимой.

Смысл присматриваться к 2-нм моделям есть у тех, кто меняет смартфон раз в несколько лет, много играет, снимает видео или пользуется функциями искусственного интеллекта на устройстве. Если текущий аппарат на 3 нм устраивает по времени работы, повода спешить я не вижу. Сам я при выборе смотрел бы на результаты тестов конкретной модели: время работы, троттлинг в длительной нагрузке, температуру корпуса.

Надпись «2 нм» на коробке говорит только о поколении фабрики. Exynos 2600 и чипы TSMC сделаны на разных узлах, а A20 Pro, Snapdragon 8 Elite Extreme Gen 6 и Dimensity 9600 Pro при общем заводе меняются местами в зависимости от теста.
