Категорически приветствую всех читателей блога Live от iXBT!

Небольшой обзор комплектующих для сборки самодельного ЧПУ станка.

Снова делюсь своим опытом приобретения товаров на китайской торговой площадке Taobao.

Я уже поднимал тему про посредника YOYBUY в прошлом обзоре.

Для сборки фрезерного станка с ЧПУ в несколько приемов были приобретены комплектующие с Таобао. В этой статье речь пойдет про двигатели Nema23 и скобы крепления к ним (а также скобы для Nema17), специальные проставки для установки двигателей Nema23, а также корпуса для крепления гайки ШВП 1605.

Заказ был большой, много различного железа для ЧПУ фрезера.

Проставки для монтажа шагового двигателя типоразмера Nema23 – предназначены для удобства установки и обслуживания муфты ходового винта. Бывают различной длины (на фото 50 мм).

Лот на Таобао.

Этот же лот с нормальным описанием и сразу через посредника.

Бывают также различной формы, но смысл у всех одинаковый — приподнять двигатель над местом установки, и одновременно обеспечить доступ к установочным винтам муфты, соединяющий хвостовик винта и вала двигателя.

В моем случае это облегченная проставка

Размеры для оценки (57х57х50 мм).

Длина конкретной проставки 50 мм

Масса около 150 г

Проставка с установленным двигателем выглядят вот так. Без проблем можно закрепить муфту (ослабить, подтянуть), а также удобно устанавливать на раму.

Далее корпус для крепления гайки ходового винта. Я выбирал для шарико-винтовой передачи SFU1605.

Ссылка на лот на Tmall (несколько вариантов, я брал для 1605).

Тоже самое, сразу через посредника.

Диаметр гайки 28 мм.

Для оценки приложил линейку.

Для сравнения — 3Д печатный корпус, аналогичный. Использовал как временное решение при проектировании станка.

Примерка корпуса к гайке шарико-винтовой передачи.

ШВП 1605 я брал еще до этого, цена около $7 за метр, плюс гайка отдельно.

Ссылка на ШВП (большой лот с выбором) на Таобао.

Чтобы было более понятно, вот ссылка через посредника. Описание к лоту написано на английском. Выбираете тип, длину, дополнительно можно купить гайку.

Плюс подобного корпуса — крайне удобно устанавливать на профиль типа 6060.

Установочные размеры корпуса

Схематичный чертеж с размерами корпуса для гайки ШВП

Скобы-уголки для Nema23

Ссылка на Таобао. Ссылка на лот через посредника ($0.56)

Скобы представляют собой металлические уголки с пазами для крепления к раме станка, и отверстиями для установки шагового двигателя. Уголки усилены по краям.

Размеры для оценки (68х68 мм)

Масса около 150 г

Размеры (эти размеры я использую при разработке конструкции ЧПУ станка)



Двигатели Nema23 57HS8430

Ссылка на лот на Таобао.

Ссылка на лот через посредника ($12)

Упаковка — простая картонная коробка с мягкими вставками. Внутри двигатель с проводами (без коннекторов).

Внешний вид 23HS8403

А вот масса почти килограмм. Это прибавляет лишний $10 за доставку каждого двигателя к его цене (каждого!). Весьма печально.

Размеры: длина около 76 мм

Чертеж с подробными размерами

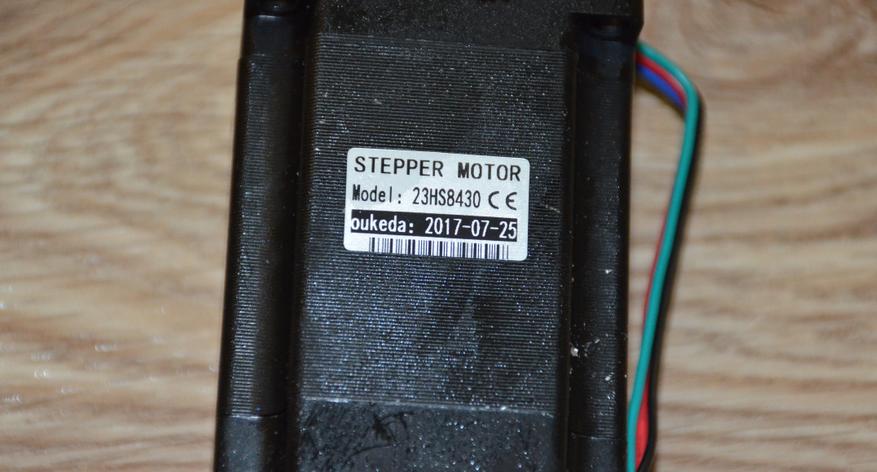

Маркировка 23HS8430. Также есть дата изготовления.

 Примерка М4х12

На профиль 6060 не влезает, только поперек

 Скобы-уголки для Nema17

Ссылка на Таобао. Ссылка через посредника ($0.33)

Они значительно меньше своих старших «собратьев».

Размеры (пригодятся для проектирования)

Конструкция идентичная: две прорези для монтажа, а также отверстия для крепления двигателя.

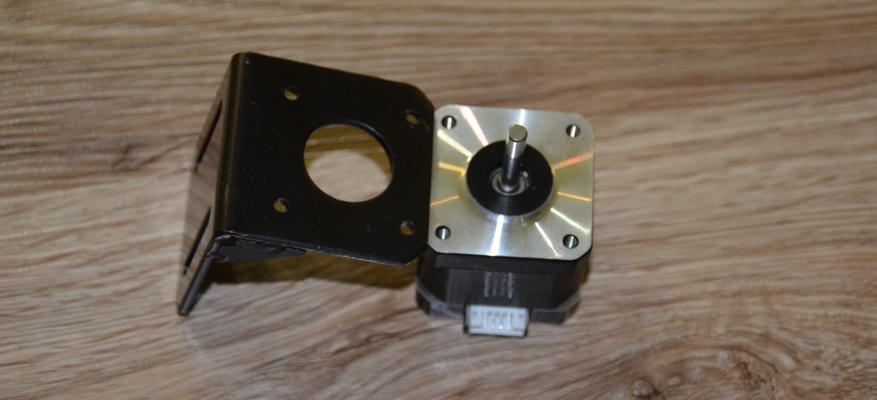

Применение таким всегда найдется. Устанавливаем двигатель (на фото Nema17 42HS8401)

Крепим четырьмя М3 (короткие, на 6 или 8 мм).

На профиль 6060 встает замечательно. На другие можно перпендикулярно пазам.

Конкретно этот уголок можно использовать для крепления механизма экструдера для 3Д принтера. Собирается экструдер (дополнительный)

И в комплекте с двойным хотэндом устанавливается на раму принтера

Ну и так далее. Полезная вещь для самоделок, особенно за $4.76.

Все указанные комплектующие (и многие другие) планирую использовать в конструкции небольшого ЧПУ фрезера из конструкционного профиля. Предварительный вариант конструкции примерно такой, но планирую усилить раму (заменить профиль на более жесткий).

Общий вид.

В целом покупка на Таобао комплектующих для различных самоделок оправдана, выгода по стоимости практически в два раза. Я обычно пользуюсь этой разницей и просто беру больше с прицелом на будущие DIY проекты.

 Если есть вопросы по покупкам на Таобао или по посреднику Yoybuy — задавайте!

P.s. обратите внимание: в некоторых лотах есть платная местная доставка. Обычно это около $2. Имеет смысл покупать несколько лотов у одного продавца, стоимость местной доставки так и остается $2. В этом случае доставка «размазывается» по стоимости всего заказа

Спасибо за внимание!

Об авторе
Для того, чтобы найти крупицу истины в огромном количестве информации – загляните в мой личный блог на IXBT. Я постарался свести все статьи по нескольким темам: обзоры тесты различных гаджетов, товаров и инструмента, а также подборки и списки интересных вариантов из китайских магазинов и не только. Постоянно добавляю свежие публикации и новые тематические направления.
Осциллограф 30МГцТепловизор SeekАудиомодули и усилители
Осциллограф 100МГцВыбор тепловизораАвтооптика
Топ мультиметровСкладные ножиЛамповые усилители
Выбираем осциллографИдеи для бизнесаУмный дом от Xiaomi
+7 0 8289 10
Автор lexus08 Рейтинг +1177.69 Сила 3236.63
Блог Блог им. lexus08 4 43 RSS

10 комментариев

thunderheart
Ссылка на лот через посредника ($12)
Unit price: 12.7USD
Domestic shipping: 2.38USD
Итого: 15.08USD до отправки в РФ.

Вообще было бы неплохо, если бы составили таблицу, с указанием цены, веса, доставки по Китаю и отправки в РФ для каждой позиции.
Последний раз редактировалось
lexus08
да, но практически все лоты с выбором параметров. Мне неизвестно, что конкретно вам понадобится.
Я всегда беру у одного продавца несколько позиций. А стоимость местной доставки остается одна на все позиции.
Так например, ШВП требуется три-четыре комплекта: два на ось Y, один на ось Х, и на Z по желанию. Плюс гайки. Плюс опоры концов ШВП, плюс корпуса для гайки.
Это все зависит от конкретной конструкции.
thunderheart

Ответ lexus08 на коментарий
да, но практически все лоты с выбором параметров. Мне неизвестно, что конкретно вам понадобится.

Можете указать с тем параметром, с которым вы приобретали. Мало ли кому что понадобится. Обзор же про ваши приобретения.
ASPcoder
как инженер автоматизатор закончивший в 86м с красным дипломом я скажу что не будет работать эта байда
1) ездить должен рабочий стол в двух направлениях
2) конструкция сверху должна только двигать фрезу вверх-вниз и быть гораздо массивнее чтоб не гнулась и заодно с направляющими рабочего стола (в нормальных станках это называется станина)
это я про горизонтально фрезерный станок который на чертеже
то что автор узнал про ШВП это здорово однако почитать про линейные двигатели для привода подач было бы не плохо.
lexus08
Конструкции станков бывают различные. Не забывайте еще и про портальную (у которой стол не ездит в двух направлениях — он неподвижен). Это все напрямую зависит от типа обрабатываемого материала и требований, предъявляемых к «станине».
Если вам интересно почитать обзор на линейные двигатели или еще на что-то из мира ЧПУ — веллкам, будут еще публикации.
Vik_Thor
Спасибо за обзор, довольно интересно. Но вставлю свои «пять копеек»:
1) у шагового привода есть известная «беда» — сбой координаты (когда импульс напряжения не отработал перемещение) при превышении момента нагрузки некоторого значения (в статике или динамике);
2) лечится вышеуказанная «беда» либо выводом всех приводов подач в начальное (нулевое) положение, которое фиксируется например концевыми переключателями и с него повтор траектории обработки (но с меньшей скоростью перемещения или ускорением при динамической ошибке) или выбором привода с большим моментом, либо ТО механики *(смазка, устранение причины статической ошибки);
3) для предотвращения последствий (1) в большинстве приводов подач с шаговыми двигателями принтеров имеется установка датчиков положения с относительной или абсолютной шкалой отсчета, которое выдает действительное положение координаты привода вне зависимости от числа заданных импульсов перемещения: могут использоваться энкодеры или линейные датчики положения или иной тип решения, подключенные в цепи обратных связей по положению каждого привода. Это позволит не проводить манипуляции (2);
4) вес неподвижной части конструкции имеет существенное значение для гашения колебаний подвижной части, которое очень сильно влияет на точность обработки. А так как у Вас в дальнейшем еще будет монтироваться привод главного движения (как я понимаю асинхронный двигатель с короткозамкнутым ротором, питаемый от преобразователя частоты), то вес подвижной части еще больше увеличится;
5) интересно как вы собираетесь фиксировать обрабатываемое изделие…
Надеюсь услышать об этом в дальнейших обзорах, особенно о программном обеспечении Вашего ЧПУ. Удачи.
A-Gugu
А мне интересно, эти направляющие в форме перевёрнутой «Т», где у них снизу дюраль, а сверху сталь, как у них с максимальным весом и перекосом? есть идея собрать небольшой киносъемочный кран…
BadBoy
Очень интересная информация по заказу компонентов, спасибо!

Запоздал с постом, но все же:
Соглашусь с ASPcoder — с такой конструкцией будет очень сложно добиться точности, особенно на твердых материалах. Придется сильно жертвовать скоростью подачи. Кроме того, взаимное положение рамы и направляющих не очень удачно.

На беглый взгляд, например, нужно опустить как можно ниже опоры нижней направляющей оси Y и ее ШВП (к низу каретки) — уменьшить плечо моментов наклоняющих вертикальную часть рамы при обработке детали. Уголки на вертикальной части рамы — явно недостаточны — нижние (к горизонтальной раме) нужно поменять на что-то, чем больше, тем лучше, насколько позволяет здравый смысл и ходы подвижных деталей (большие угловые косынки, например). Верхние уголки лучше заменить на цельную прямоугольную пластину, со стороны обратной каретке, от края до края, высотой не менее трети стойки. Толщина этих накладок не столь важна, как размер, хватит и 1мм стали.

Ну и обычное — борьба с прогибом направляющих (экономия массы «приблуд» на каретке, замена верхней направляющей с круглой на прямоугольную или двутавр и т.п.) и с зазорами в скользящих по ним соединениям.

ЗЫ. Конструкция на последнем фото тут и то, лучше.
Удачи!
