Обзор DP50V5A - управляемого DC-DC конвертера с экраном и ячейками памяти

Приветствую всех.

Вместе с блоком питания, про который я рассказал в своем предыдущем обзоре , в этот же заказ я добавил интересный DC-DC конвертер, на который уже долго посматривал, но никак не решался на его покупку. Вкратце — данное устройство позволит превратить любой имеющийся у вас блок питания в лабораторник. Подробнее — прошу читать далее

Сразу приведу ссылку в магазин где был куплен гаджет - DP50V5A LCD Converter

Про доставку я уже упоминал в прошлом обзоре — Нова Пошта, забрал на отделении.

Стоимость на момент оформления заказа 28 октября

Поставляется в прозрачном пластиковом боксе

Имеется несколько разных версий этого преобразователя, более поздняя — кроме одного дополнительно пункта в меню, имеет уже встроенный диод шоттки, для устранения обратной запитки при заряде аккумуляторов. В этой версии он идет отдельно.

Итого в комплекте — непосредственно конвертер

Отдельно идущий диод шоттки

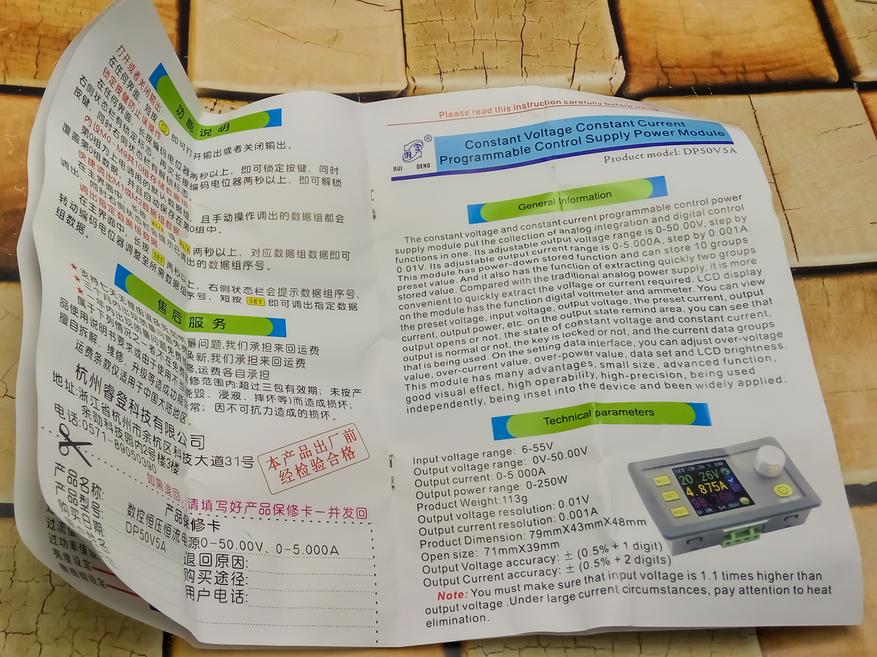

И инструкция на английском и китайском языке

Конструктивно конвертер выполнен в виде встраиваемого в корпус блока. Все управление и экран на лицевой стороне. Задняя сторона открыта

На боковых гранях имеются защелки, которые будут удерживать конвертер в корпусе.

На нижней части находится контактная панель, для внешнего источника питания и для подключения нагрузки

Базовые характеристики -

Output Voltage: 0 — 50V
Output Current: 0 — 5A
Output Power: 0 — 250W

Так же конвертер имеет 10 ячеек памяти — нулевую рабочую, и 9 с пользовательскими настройками.

Реальный диапазон зависит от подключенного источника питания, на выходе которого должно быть напряжение как минимум не меньшее чем нужно вам, тоже самое касается его мощности.

Органы управления.

Все управление сконцентрировано на лицевой панели. В левой части находится три кнопки — быстрого вызова настроек из ячеек М1 и М2, которые так служат для навигации по меню вверх и вниз, и по центру — кнопка SET, выполняющая различные функции, такие как вход в меню, сохранение настроек и т.д.

С правой стороны — потенциометр, с кнопкой и кнопка подачи и отключения питания на нагрузку.

При старте устройства, сначала запускается заставка с названием устройства и версией прошивки

Далее загружаются настройки из ячейки M0, выход — отключен.

Основной рабочий экран.

Первая строка — SET: значение напряжения и тока в текущем режиме. Могут быть изменены онлайн.

Крупным шрифтом — фактические значения напряжения, тока и мгновенной мощности.

Пиктограммы -

Замок — блокировка всех кнопок управления, для активации/деактивации длительное нажатие на потенциометр

Значок «галочки» — нормальная работа, так же возможны значки срабатывания защиты — OVP, OCP и ОPP.

Режим работы конвертера — CV — constant voltage / CC — constant current

Индикатор включения.

U-IN — напряжение внешнего источника питания.

Включаем. Установленное напряжение 5 вольт, нагрузка потребляет около 1А. Расчет мгновенной мощности, режим работы нормальный — отсечек по защите нет, CV, выход активирован.

Увеличиваем потребление нагрузки

Значения напряжения и тока, можно менять онлайн. Для этого однократно нажимаем кнопку SET, после чего включается подсветка активного параметра в верхнем меню

Для переключения между разрядами значений нужно коротко нажимать на потенциометр, а изменять их его вращением.

Для сохранения параметров в рабочей ячейке М0 — необходимо еще раз нажать клавишу SET, попав в меню настроек, и потом еще раз — выйдя из него.

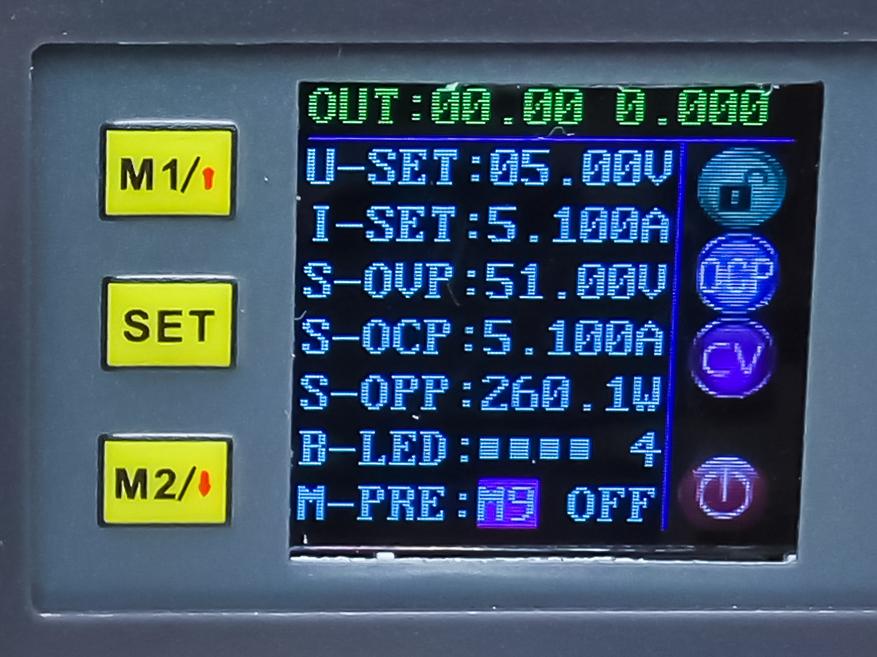

Меню настроек — вызывается двойным кликом на кнопку SET

Параметры U-SET и I-SET — соответственно напряжение и ток в данном режиме. Для перехода между параметрами  используются кнопки М1/М2 — со стрелочками, для перехода в настройки параметра — нажатие на потенциометр, так же и переключение между регистрами. Установка значений — вращением потенциометра.

Далее идут три параметра защиты — Over Voltage Protection, Over Current Protection и Over Power Protection

Настройки порогов срабатывания — аналогично — стрелками выбираем параметр, кликом на потенциометр переходим в него и переходя по каждом цифре устанавливаем нужное нам значение.

Далее — B(rightness) -LED — яркость дисплея, M(emory)-PRE(set) — выбор ячейки памяти, об этом я расскажу ниже, пока работаем с рабочей ячейкой М0.

После установки желаемых значений — например 7 Вольт, 5 Ампер, защита при превышении 7 вольт, 5.1 А, или 20 Ватт,

нажимаем SET и возвращаемся в рабочий экран. Включаем питание

Проверяем срабатывание защиты на 20 Ваттах

Теперь устанавливаем порог защиты на 2.5 А.

Проверяем срабатывание

Аналогично работает защита по напряжению — это нужно при использовании устройства для заряда аккумуляторов.

Ячейки памяти -

Устройство имеет 10 ячеек, из которых одна — М0 рабочая,

А ячейки М1- М9 — хранят пользовательские настройки. Причем ячейки М1 и М2 — имеют функцию быстрого вызова.

Для выбора ячейки памяти, нужно при помощи стрелок перейти на пункт M-PRE, потенциометром перейти и выбрать нужную ячейку.

Так же возле ячейки имеется изменяемый параметр ON — OFF. Он работает следующим образом — если при активированном выходе конвертера вы вызовите данные из ячейки памяти с значением ON — параметры сразу применятся, выход останется активным, если OFF — выход отключится. При деактивированном выходе — разницы нет. В новой версии конвертера есть дополнительный пункт меню, в котором можно задавать и включение — выключение выхода конвертера, при вызове данных из ячейки памяти.

Пример — ячейку М1 оставляем по умолчанию, в ячейке М2 проводим настройки и ставим параметр выхода ON

Для быстрого вызова данных в ячейках М1 и М2 — необходимо нажать соответствующую кнопку слева. В видео видно, что при активном выходе конвертера, при загрузке данных из М2 — параметры применяются, устройство продолжает работать, при вызове М1 — выход отключается.

Запись в остальные ячейки памяти — аналогично. Выбираем ячейку, вносим изменения, сохраняем нажатием на SET — под пиктограммой CV загорается номер ячейки. Для примера запрограммируем ячейку М3

И М4 — с таким расчетом чтобы при ее активации сработала защита

Видео для иллюстрации работы

Краткое содержание

сначала в онлайне меняем параметры напряжения, потом длительным нажатием на кнопку SET — вызываем меню выбора ячейки памяти, номер ее загорается под значком CV, потенциометром выбираем нужную ячейку и нажатием на SET применяем параметры из нее.

У вызываемых ячеек М3 и М4 — установлен параметр ON — выход остается активным, при выборе ячейки М4 — срабатывает защита.

Теперь проверим заявленный ток. Для внешнего источника питания теперь я применю БП по ссылке выше, в качестве нагрузки — электронную нагрузку на 60 Ватт.

Установлены параметры отсечки на 13 Вольт и 5.1А, рабочие параметры — 12 В и 5 А

Далее видео на котором демонстрируется поднятие тока до 5А, после которого уже срабатывает защита электронной нагрузки.

Планирую использовать этот преобразователь совместно с уже обозренным блоком питания — в качестве домашнего «лабораторника».

Функционал мне нравится, возможности действительно неплохие. Вопросы — дельные предложения, варианты тестов — приветствуются в комментариях.

Спасибо за внимание.
