Тестер кабелей с фонариком и дисплеем GVDA GD603: измеритель длины, трассировщик, детектор проводки

Сегодня посмотрим на интересную новинку. Это многофункциональный тестер сетевых кабелей от китайской фирмы GVDA, которая производит достаточно бюджетную измерительную электронику. Прибор может измерять провода длиной до 500 метров, имеет фонарик, богатый комплект и всё необходимое для профессиональной работы. Поехали!

Упаковка

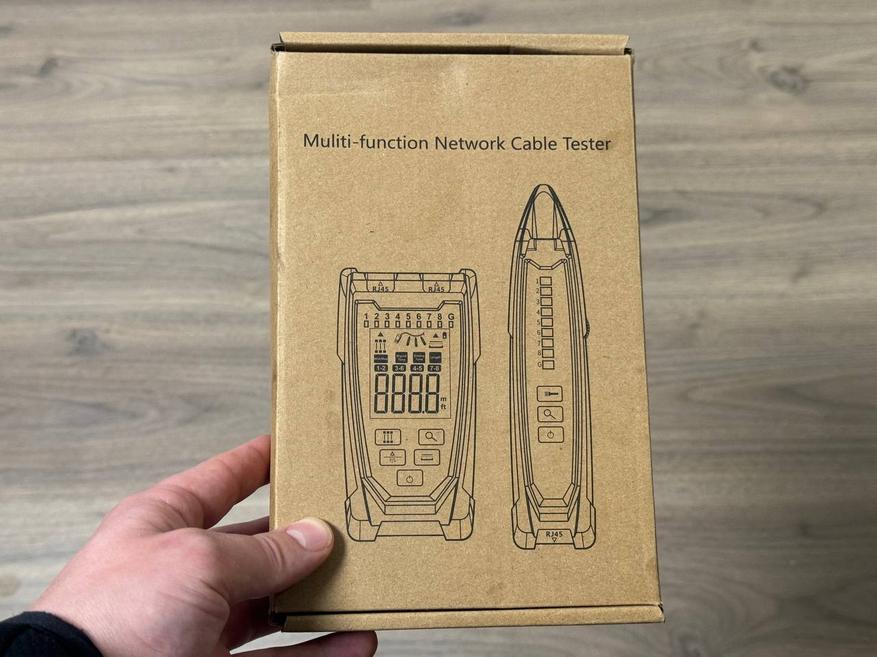

Поставляется в обычно картонной коробке без полиграфии. На главной схематично изображено само устройство. Коробка открывается по типу шкатулки. Внутри сумочка с ручкой из достаточно плотной ткани, в которой находится само устройство. На обратной стороне коробки на английском написаны основные возможности, характеристики и комплектация тестера.

Комплектация

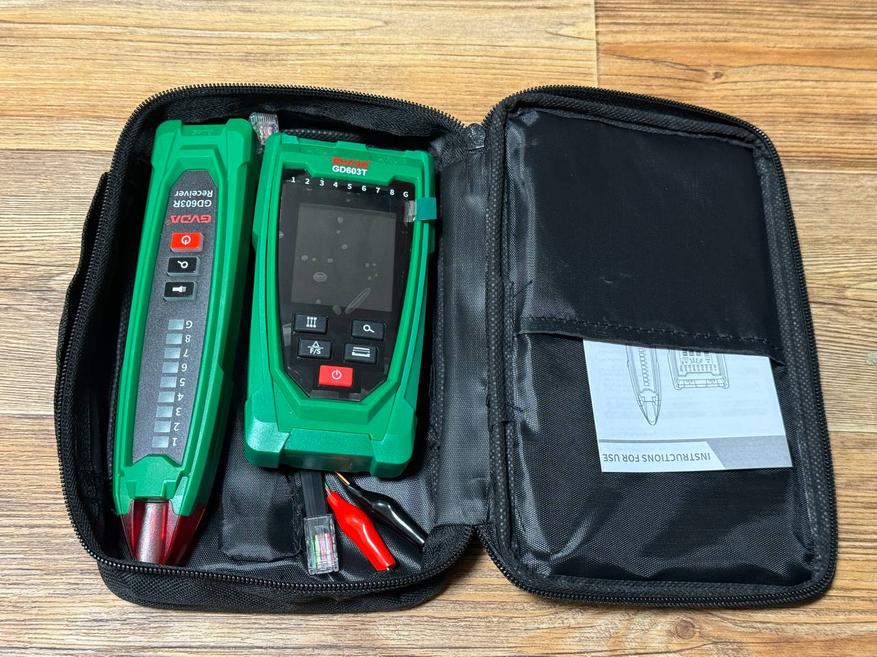

В комплекте есть инструкция на английском и китайском языке. В сумке находится сам тестер и приемник. Также есть два вспомогательных кабеля. Один для подключения тестера и проверки приёмника, второй для подключения измерительных «крокодилов». Удобно, что в сумке имеются резинки, которые удерживают инструмент.

Где купить?

Пока бренд GVDA представлен только на AliExpress, но, думаю, что уже скоро устройства появятся и на наших маркетплейсах. Для сравнения ниже оставлю ссылки на дешевые аналоги тестеров кабелей на Яндекс Маркет и Мегамаркет.

КУПИТЬ ТЕСТЕР КАБЕЛЯ GVDA GD603 НА ALIEXPRESS

ТЕСТЕРЫ КАБЕЛЕЙ НА ЯНДЕКС МАРКЕТЕ

ТЕСТЕРЫ КАБЕЛЕЙ НА МЕГАМАРКЕТЕ

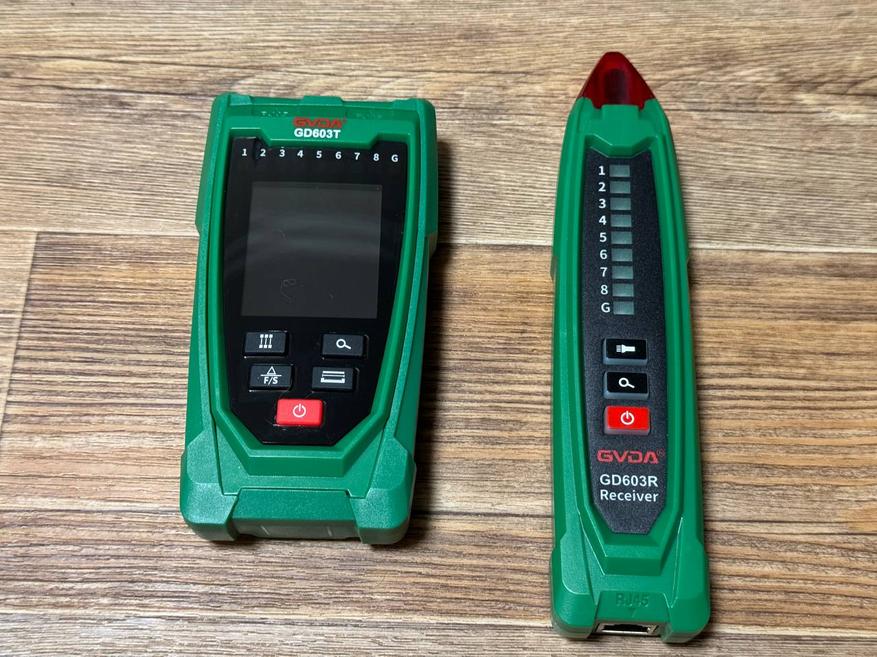

Сам тестер

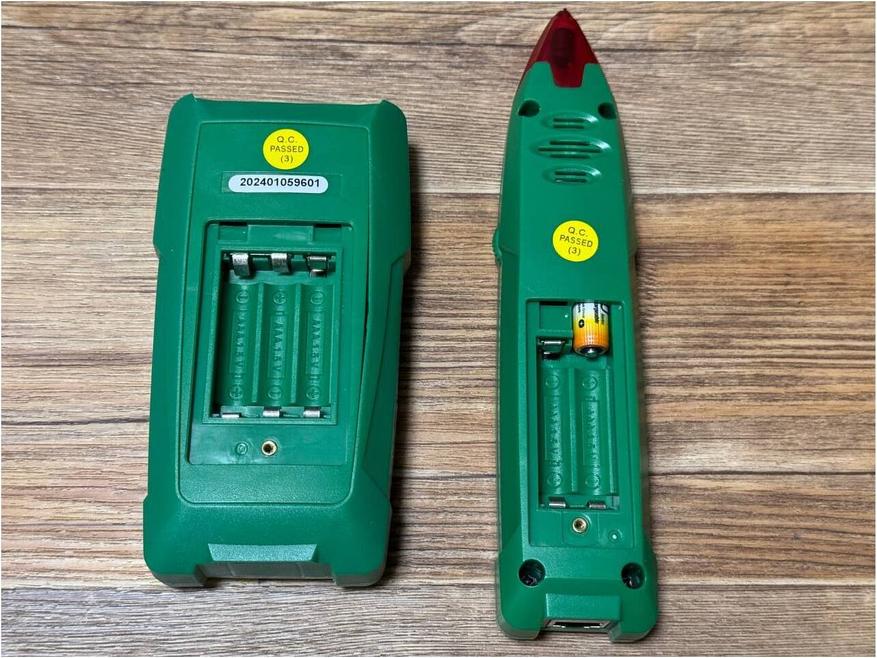

Для тестера и приёмника необходимо питание — шесть батарейки типа AAA. Откручиваем заднюю крышку и устанавливаем по три батарейки в каждый прибор.

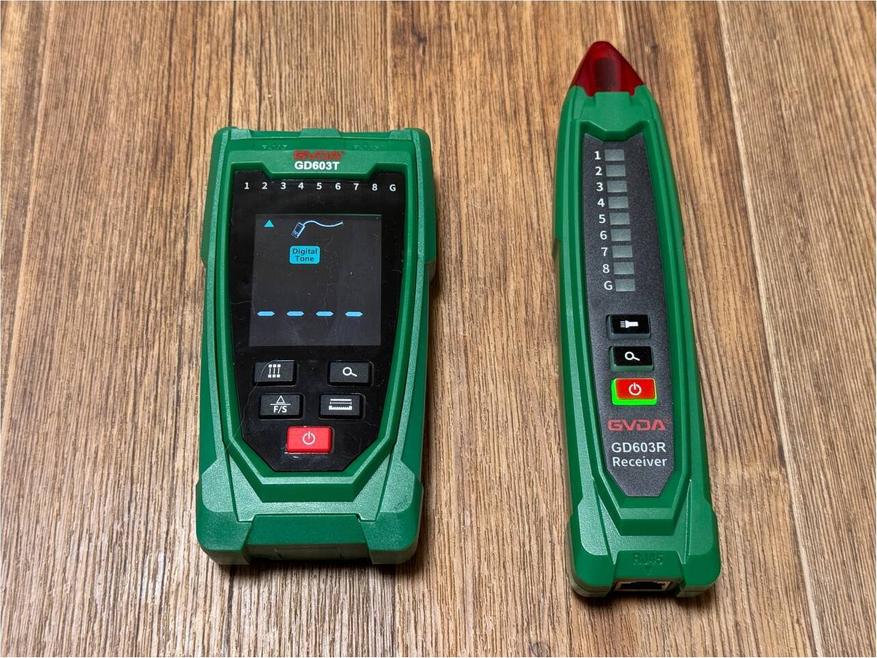

Чтобы включить устройство, необходимо нажать красную кнопку. Устройство включается сразу на измерение длины кабеля, который подключается к разъёмам RJ-45. Они находятся на верхней грани прибора.

Первая черная кнопка сверху слева отвечает за прозвонку многожильных кабелей. Вторая кнопка сверху для поиска кабеля и возможные неисправности на нем, а также его трассировки. Для этого нужно включить приёмник, он издает радиосигнал, опираясь на который можно искать место повреждения кабеля.

Снизу слева черная кнопка для изменения единиц измерения (ft — футы, m — метры). И последняя кнопка снизу справа для измерения длины кабеля.

Проверка и режимы работы

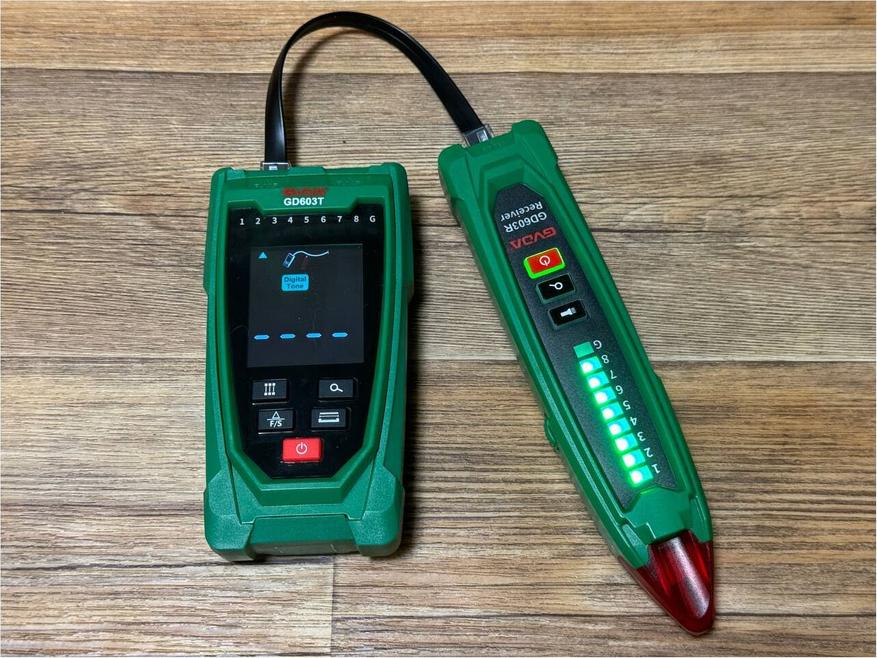

Теперь давайте проверим как работает прозвонка многожильных проводов. Для этого берём витую пару из комплекта. Можно проверять витые пары до 8 жил. Один конец кабеля вставляем в тестер, а второй конец кабеля вставляем в приёмник. После нажимаем на первую кнопку на приёмнике для прозвонки многожильных кабелей. В верхней части приёмника и на тестере начнет бегать зелёный индикатор и прозванивать все жилы по очереди. Можно ускорить процесс прозвона повторным нажатием кнопки на тестере.

Если нажать на вторую кнопку с лупой, можно прозванивать сразу все жилы. В таком режиме индикатор тестер показывает одновременно все жилы. Этот режим удобен, когда есть плавающий дефект в кабеле. Например, если пошевелить кабель, прибор покажет, на какой из жил контакт теряется.

В этом режиме можно проверять не только витую пару, но и USB кабели. Разве что для этого потребуются переходники с USB входами.

Если нажать поиск на приёмнике и отключить его от витой пары, можно найти конкретное место обрыва кабеля. Чувствительность тестера меняется крутящимся кольцом на его боковой части.

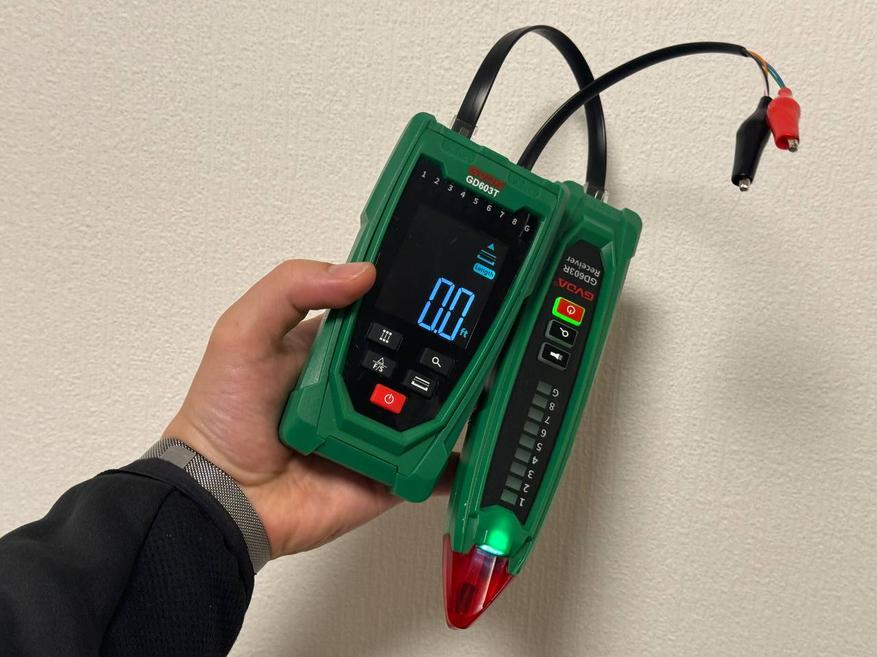

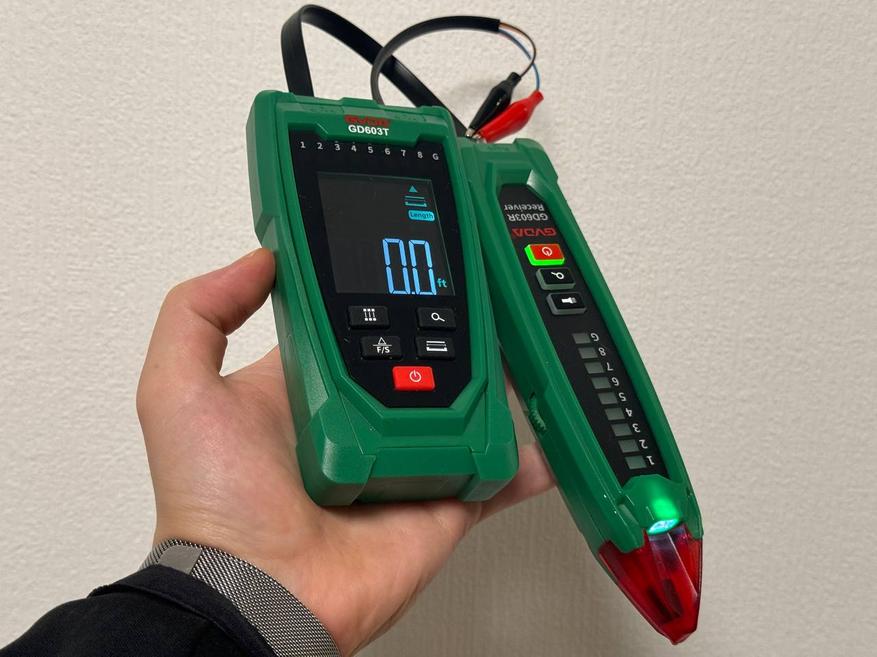

Теперь проверим главное достоинство этого прибора — измерение длины кабеля. Для этого берём второй кабель с измерительными «крокодилами» и включаем его в гнездо на приёмнике с правой стороны.

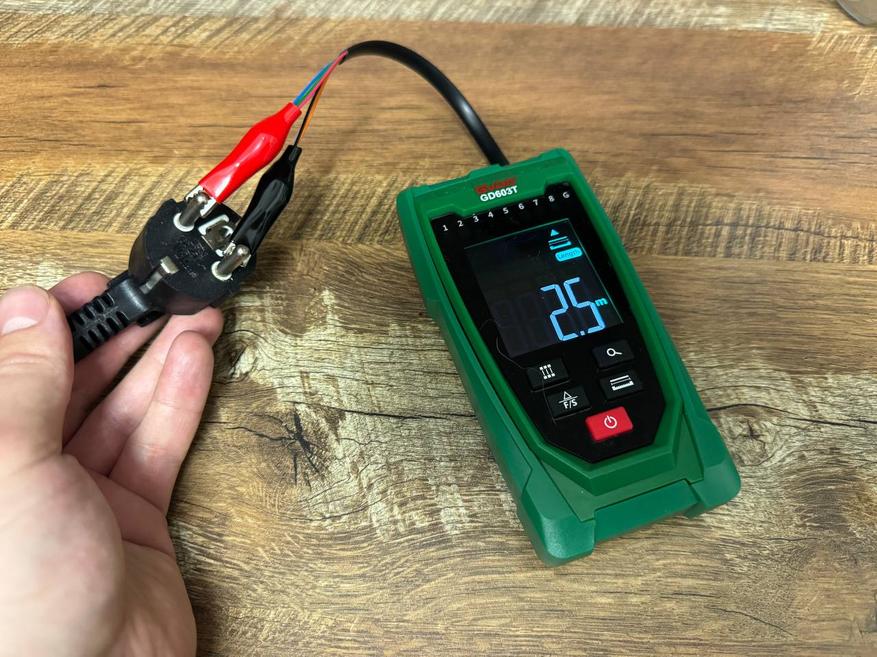

После подключаем «крокодилы» к минусы и плюсу кабеля и тестер покажет его длину в выбранной величине измерения. Погрешность около 10 сантиметров. Если в кабеле будет замыкание, то тестер покажет нули. Длину кабеля до короткого замыкания, к сожалению, тестер показывать не умеет. Зато, если в проводе будет обрыв хотя бы одной жилы, прибор сможет показать на каком расстоянии он находится.

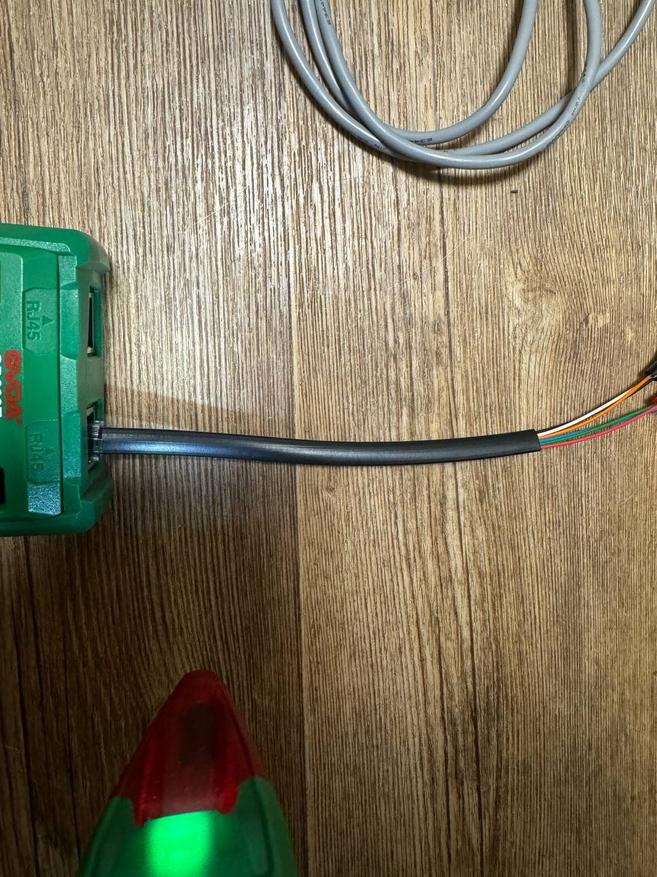

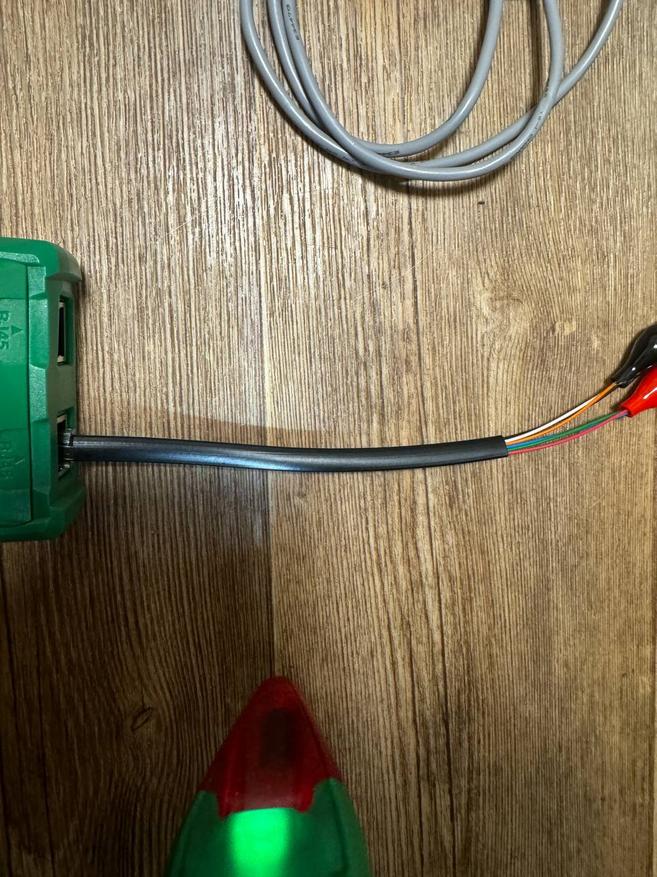

Для более точного определения обрыва нажимаем на лупу и включаем прозвонку на тестере. Перед этим кабель с «крокодилами» переключаем в левое гнездо приёмника и начинаем прозванивать кабель тестером. Кстати у него есть фонарик. Включается нажатием на самую верхнюю кнопку. Фонарик освещает неплохо.

Вывод

Подводя итог могу сказать, что тестер кабелей устройство достаточно узкоспециальное и большинству в качестве домашнего измерительного инструмента для ремонта и быта не понадобиться. На мой взгляд, лучше иметь мультиметр. Ну а, если есть специалисты, которые часто работают с проводкой, напиши в комментариях насколько сильно актуален тестер кабеля в вашей работе. Будет интересно посмотреть на разные мнения. Кстати также рекомендую посмотреть несколько подборок с инструментом, который точно может пригодиться в хозяйстве. Цены там смешные, поэтому всегда можно найти, что-то для себя.
