Обзор USB тестера WITRN U3: Мощный инструмент для диагностики зарядных устройств

В мире точных измерительных инструментов для USB-зарядки китайская компания WITRN заслужила особое признание благодаря своим инновационным и долгоживущим решениям. WITRN U3 представляет собой эволюционное развитие популярной модели U2, предлагая значительно расширенный функционал и улучшенные характеристики. Устройство позиционируется как универсальный инструмент для диагностики зарядных устройств, анализа протоколов быстрой зарядки и мониторинга качества питания в режиме реального времени.

Комплект поставки

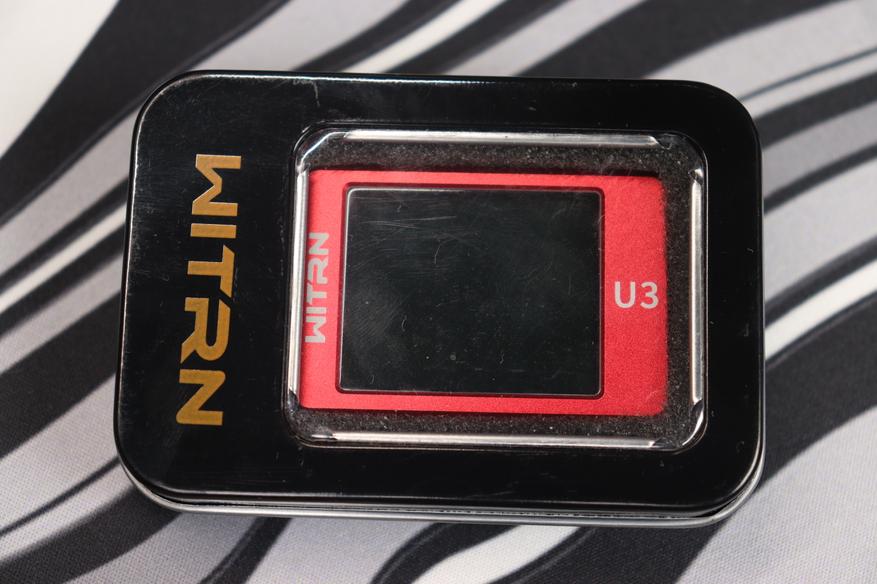

WITRN U3 поставляется в прочном металлическом кейсе черного цвета, что свойственно большинству тестеров. Кейс имеет поролоновый защитный вкладыш, повторяющий форму тестера, что обеспечивает надежную защиту при транспортировке и хранении. На внешней стороне кейса размещена информация о принадлежности этого к WITRN. В комплект поставки входит только сам тестер и дополнительно продавец может укомплектовать кабелем для подключения к ПК. Дополнительно также можно приобрести температурный датчик

Внешний облик устройства

Устройство заключено в прочный металлический корпус ярко-красного цвета с матовой текстурированной поверхностью, обеспечивающей надежный хват и защиту от отпечатков пальцев. Красная окраска делает тестер легко узнаваемым и выделяет его среди других измерительных приборов. Одной из ключевых особенностей WITRN U3 является широкая палитра цветовых вариантов и материалов (пластик или металл). Устройство доступно в 5 цветах: черном, прозрачном белом, прозрачном желтом, красном (как у меня) и зеленом. Эта цветовая гамма позволяет пользователям выбрать модель, соответствующую их предпочтениям или стилю рабочего места.

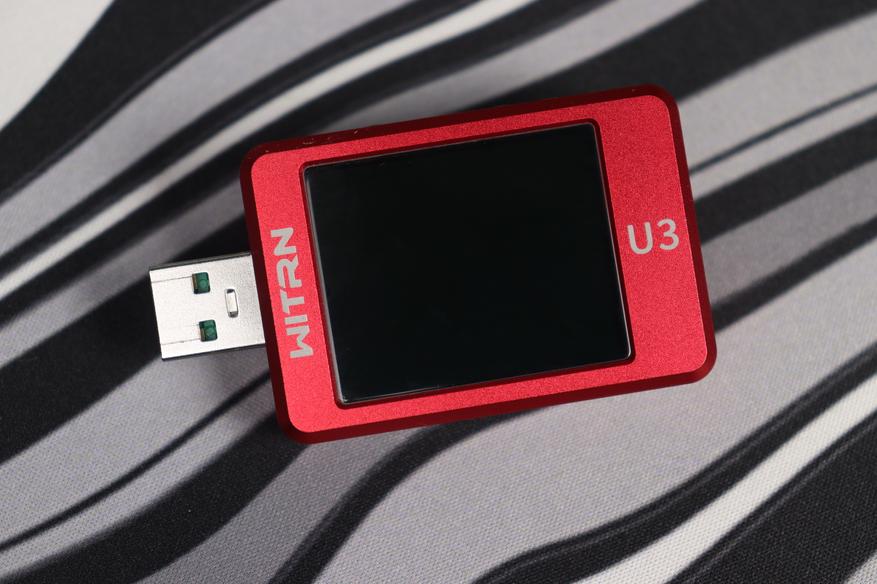

Центральным элементом лицевой панели является яркий 1.77-дюймовый цветной TFT-дисплей с разрешением 160x128 пикселей и защитным закаленным стеклом. Разрешение небольшое, и видна зернистость, но экран отлично читается при различном освещении, но с углами обзора тут не все так радужно — оно инвертирует некоторые цвета, что критически важно при работе в разных условиях. Рядом расположилось фирменное обозначение «WITRN» с указанием модели.

Для управления в тестере используются кнопки навигации в лице физических кнопок, расположенных на корпусе устройства для обеспечения удобного управления основными функциями на верхней стороне.

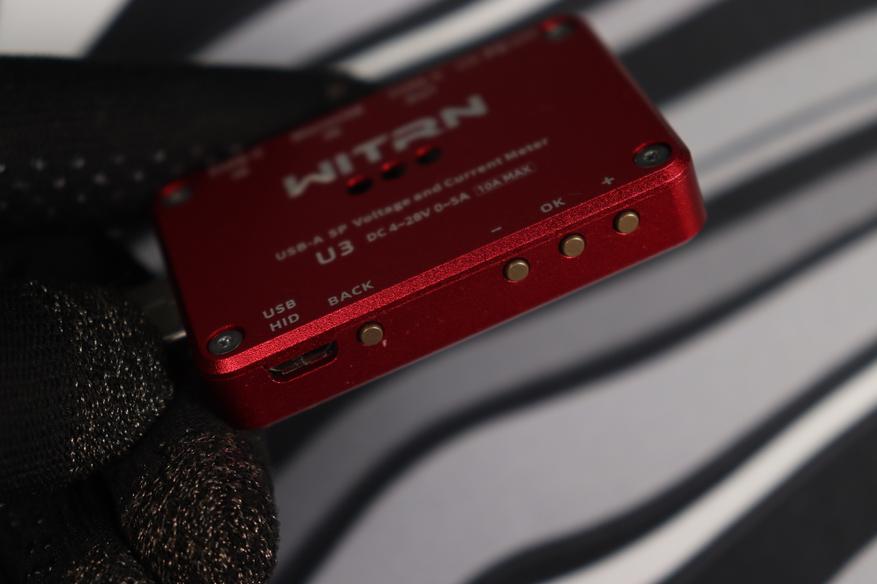

Верхняя сторона корпуса содержит служебные элементы управления и связи. Micro-USB порт предназначен для установления связи с персональным компьютером, что необходимо для извлечения накопленных данных измерений и проведения обновлений встроенного программного обеспечения. Управление функциями осуществляется с помощью не эргономичного вращающегося регулятора с возможностью нажатия, как это было с FNIRSI FNB58, а отдельных кнопок. Нижняя грань устройства отличается продуманным размещением ключевых разъемов. Здесь сконцентрированы основные порты подключения: входные разъемы Type-C и micro-USB для соединения с источниками питания, выходной Type-C порт для подключения нагрузки, а также специальный переключатель управления режимами Power Delivery.

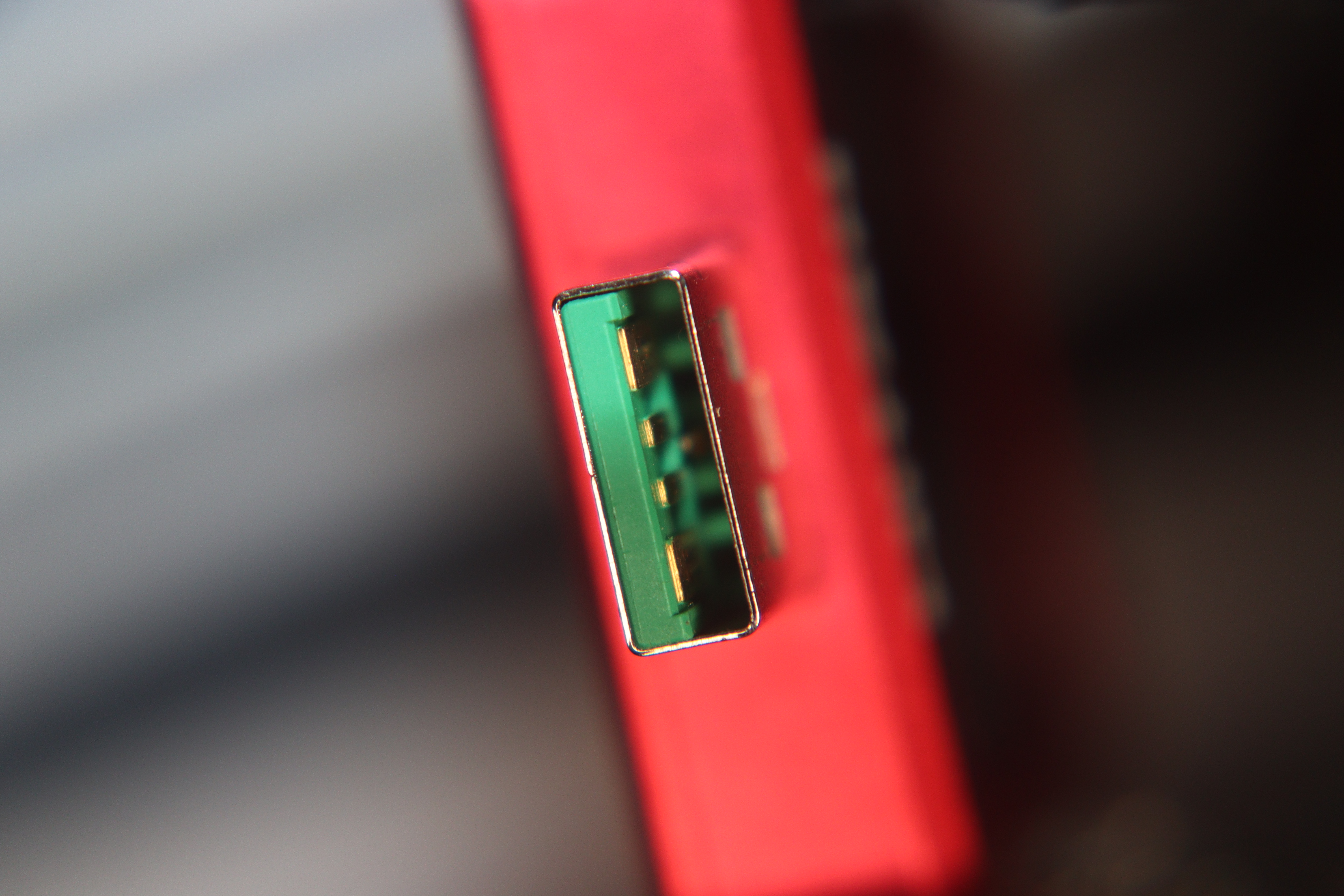

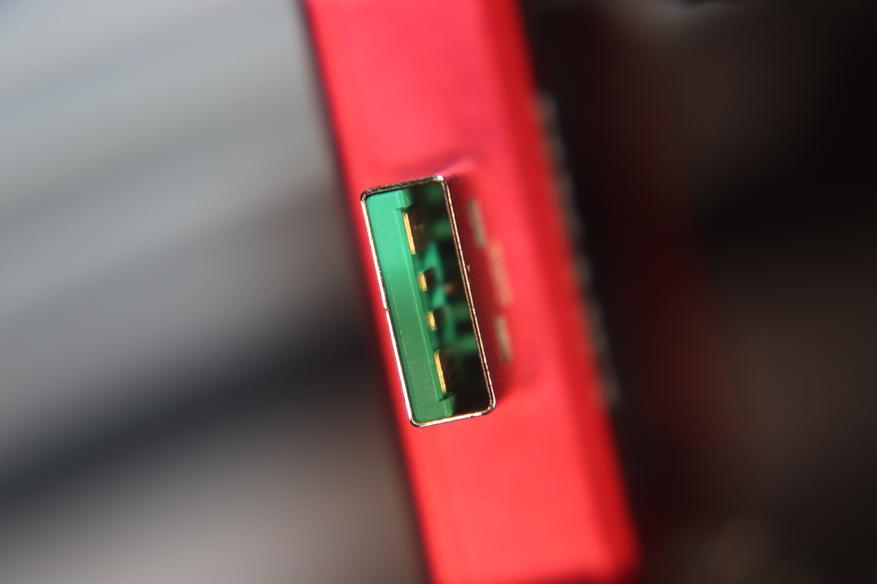

Устройство включает пятый сигнальный контакт, что представляет значительное преимущество при анализе проприетарных протоколов ускоренной зарядки, разработанных различными азиатскими производителями электроники. Наличие этого дополнительного канала связи критически важно для корректного распознавания и тестирования фирменных технологий быстрой зарядки, которые часто требуют специальной сигнализации для активации повышенной мощности.

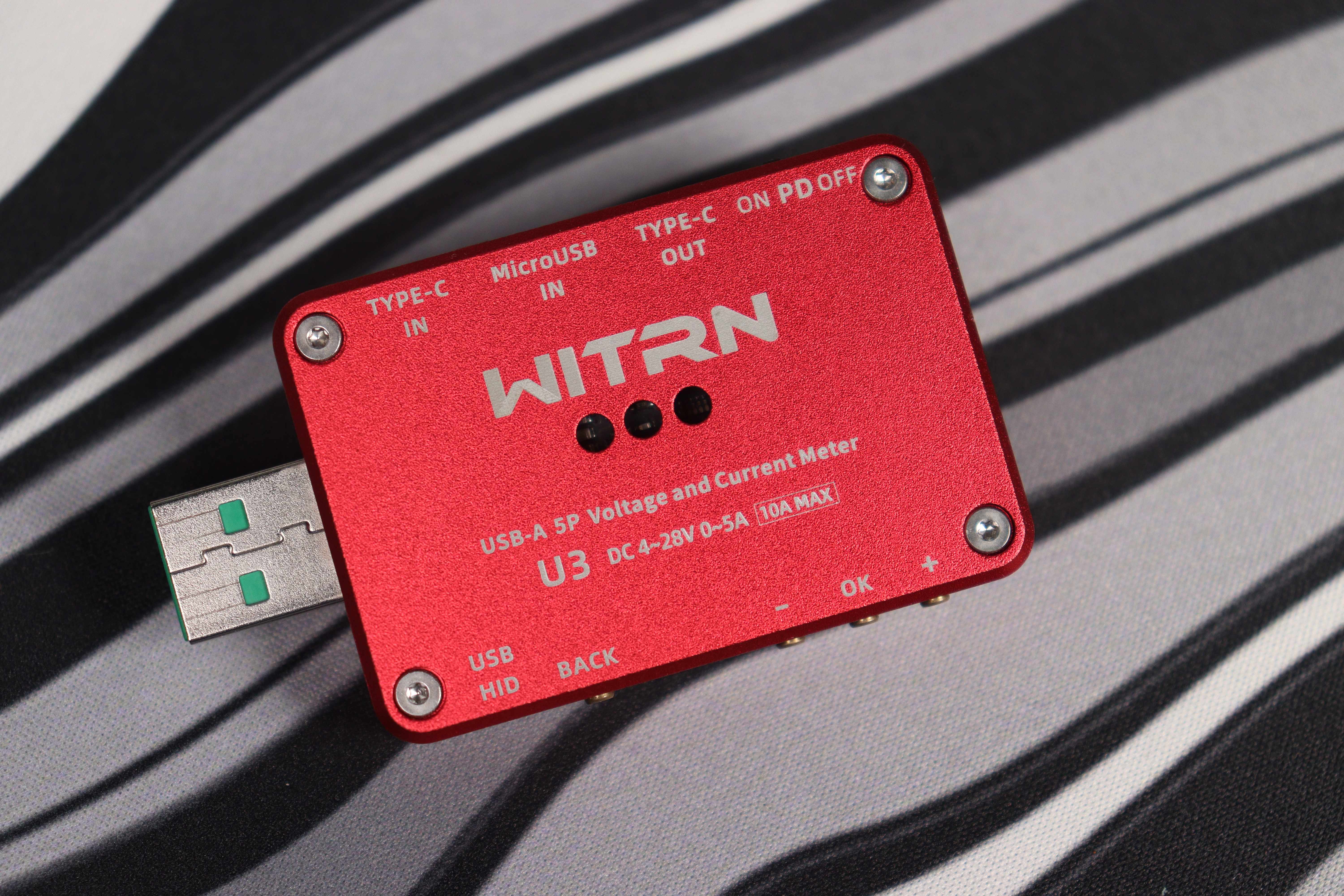

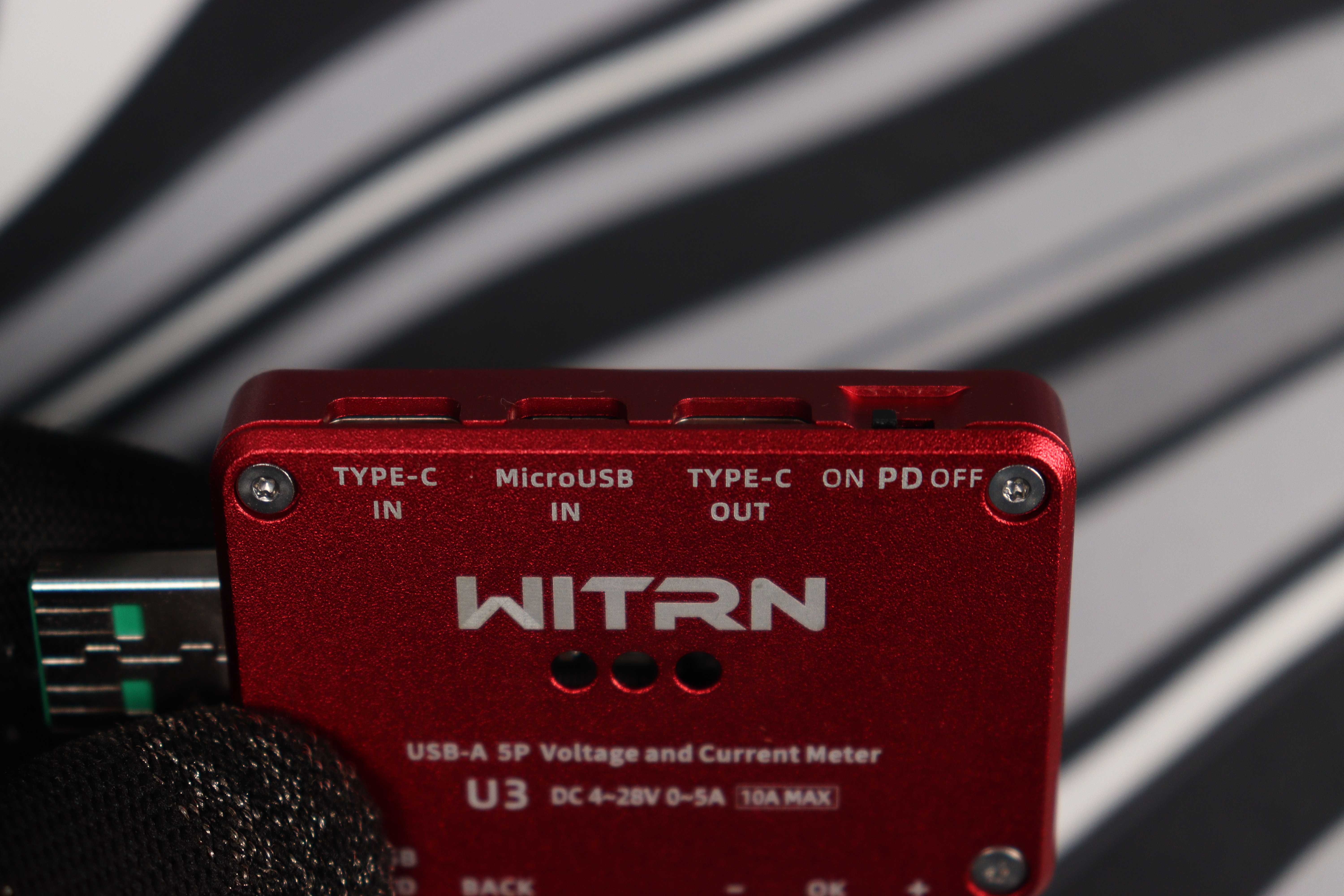

Задняя панель содержит четкую маркировку всех портов устройства для удобства идентификации при подключении. Каждый разъем подписан соответствующими обозначениями: «INPUT» для входных портов Type-C и micro-USB, «OUTPUT» для выходного Type-C разъема, «PC» для micro-USB порта связи с компьютером. Присутствуют также 3 отверстия для отвода тепла.

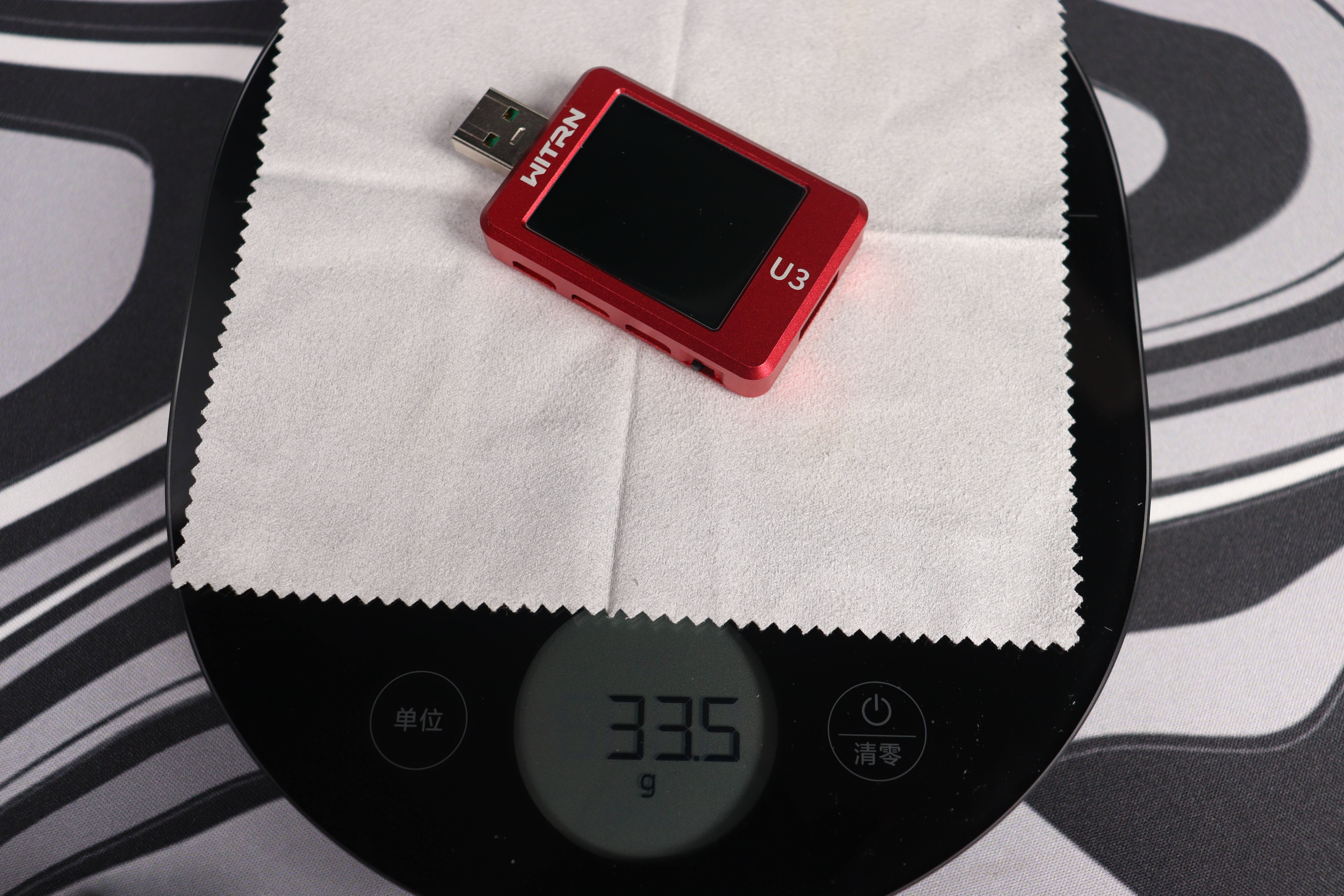

WITRN U3 представляет собой компактный USB-тестер, у которого основную часть передней панели занимает дисплей. Размеры устройства составляют около 55x38x11 мм (без учета USB-разъема), а вес — приблизительно 33.5 грамм.

Качество сборки находится на хорошем уровне: зазоры присутствуют, но небольшие, люфты или другие признаки некачественного изготовления. Вес устройства свидетельствует о солидности конструкции и использовании солидной толщины металла в корпусе, и это ощущается.

Тестирование устройства

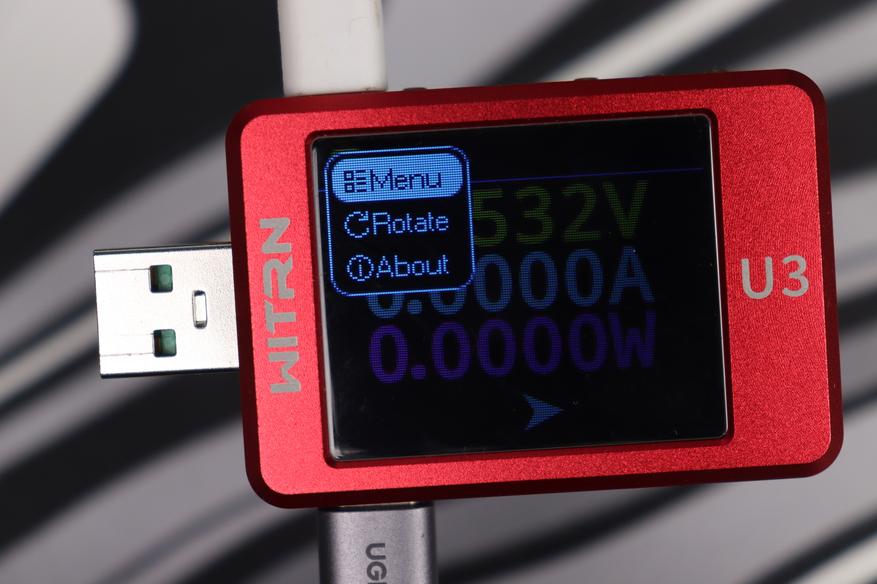

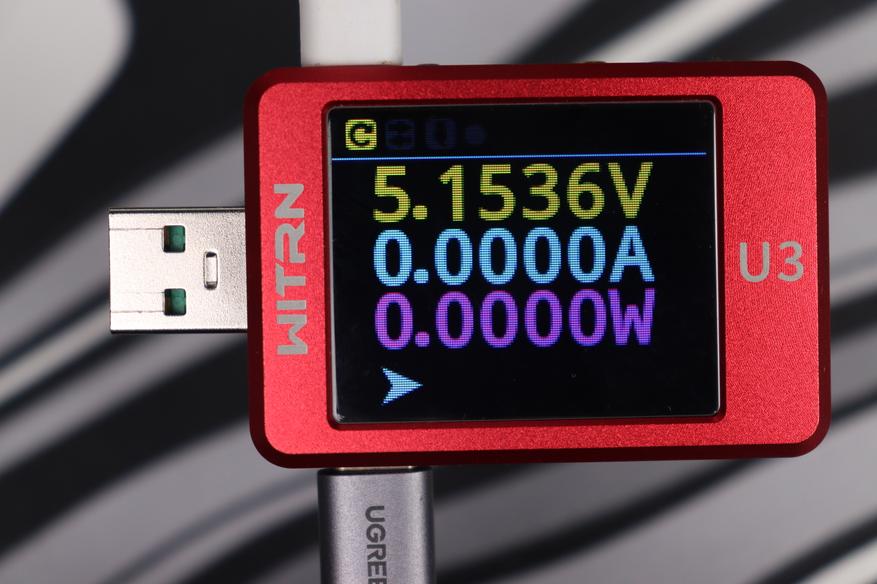

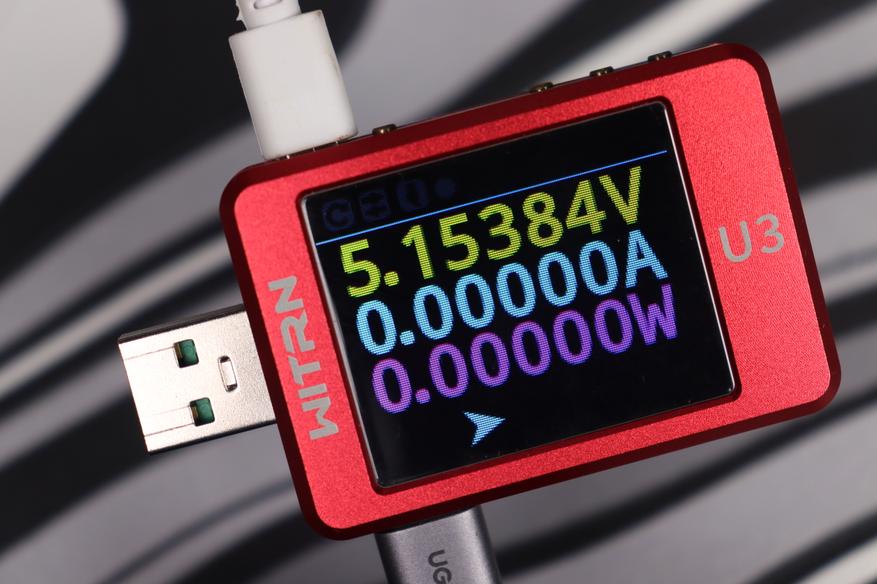

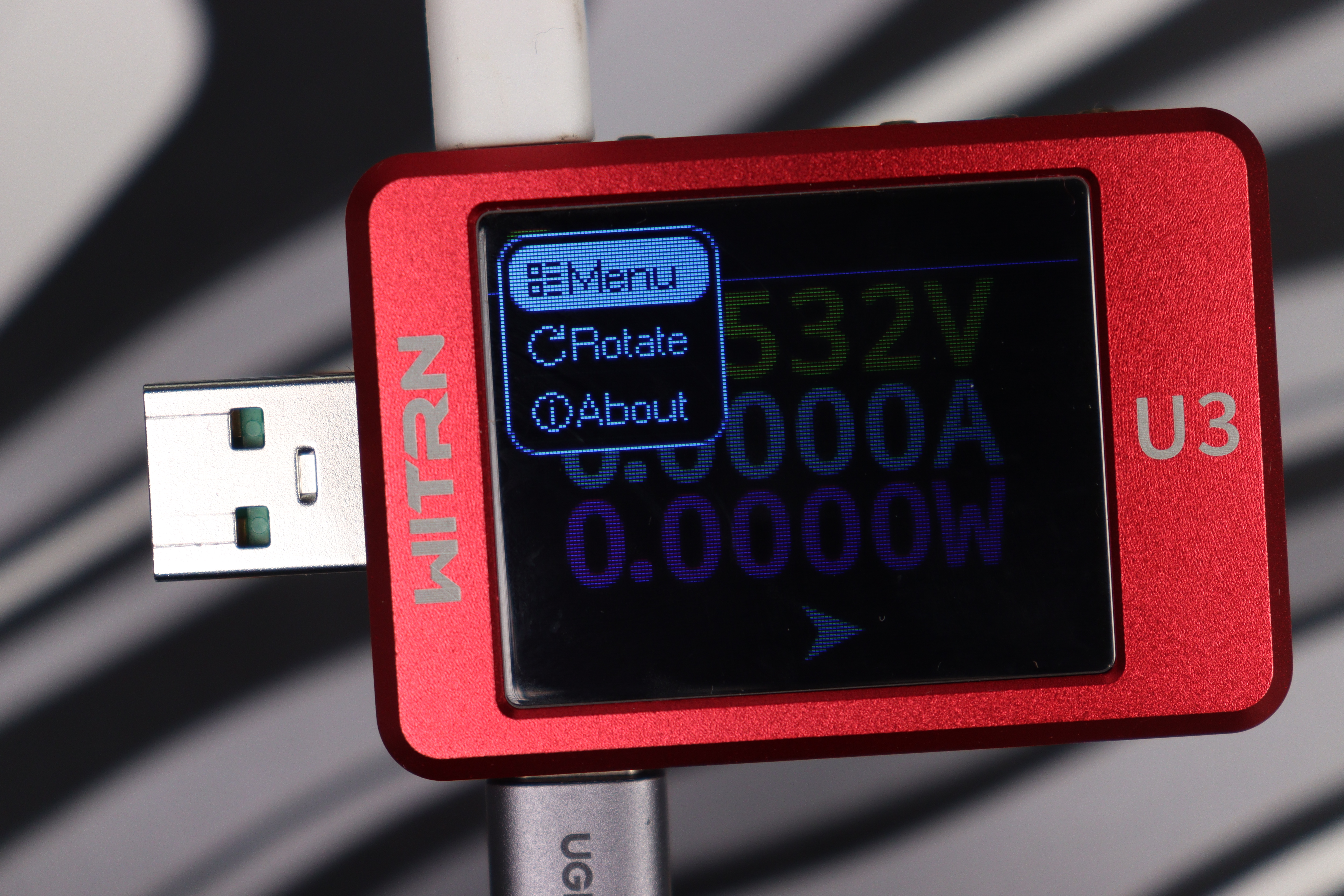

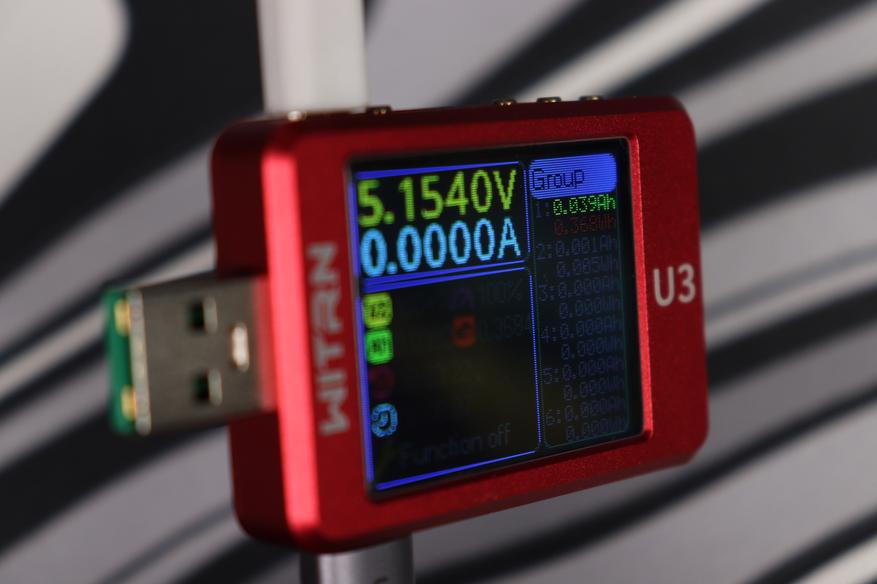

Стартовый экран представляет основные измерительные параметры в режиме реального времени. В верхней части отображаются текущие значения напряжения (V) и силы тока (A) с точностью до пятого знака после запятой, что позволяет фиксировать даже минимальные изменения в цепи питания. Мощность (W) рассчитывается автоматически и обновляется с высокой частотой. Также с этого меню можно включить или наоборот отключить функцию гороскопа и перейти в меню настроек, которому производитель уделил явно много внимания, ведь кроме базовых настроек и калибровки тут присутствует также выбор шрифта (из 3 предустановленных вариантов) и выбора цвета темы.

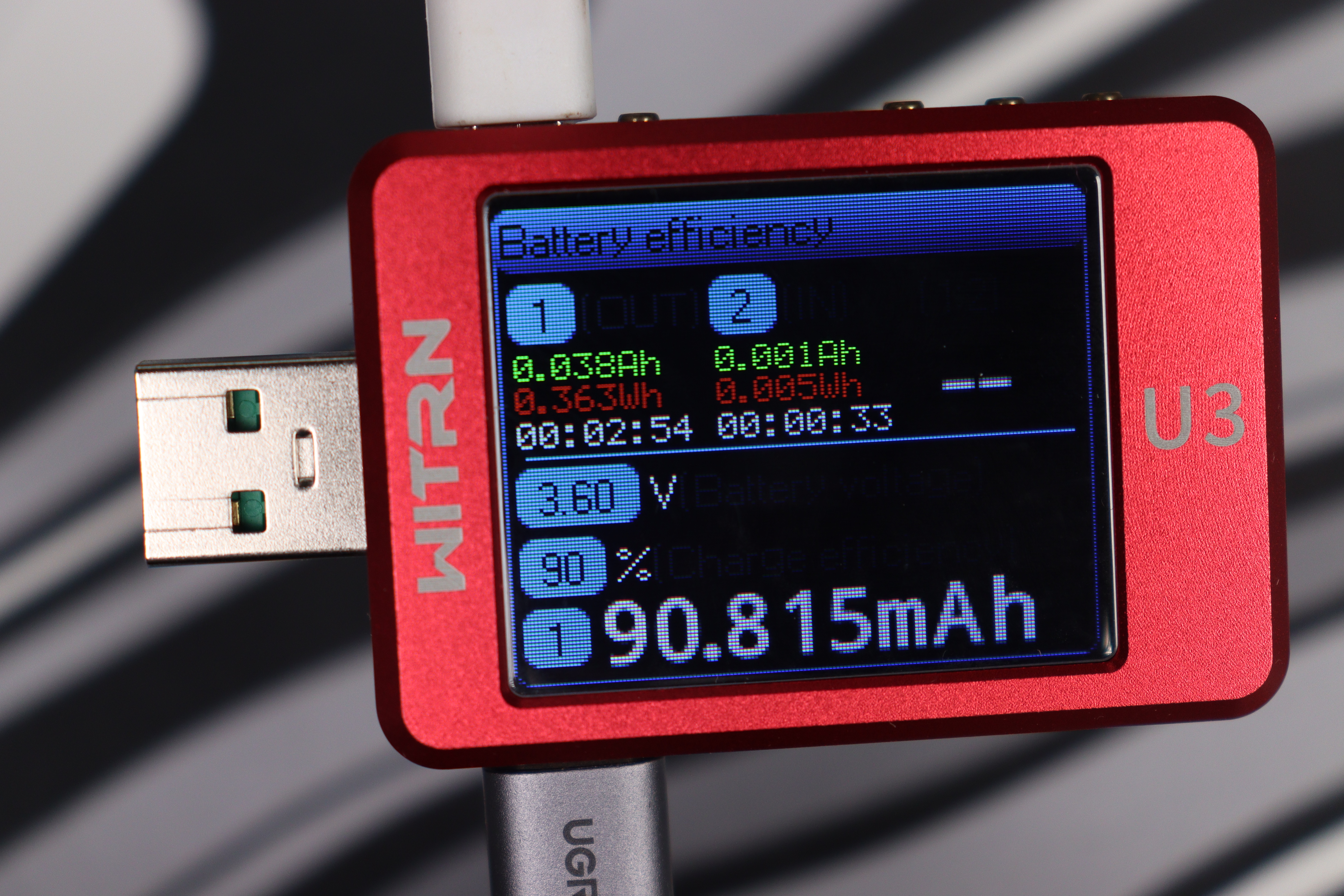

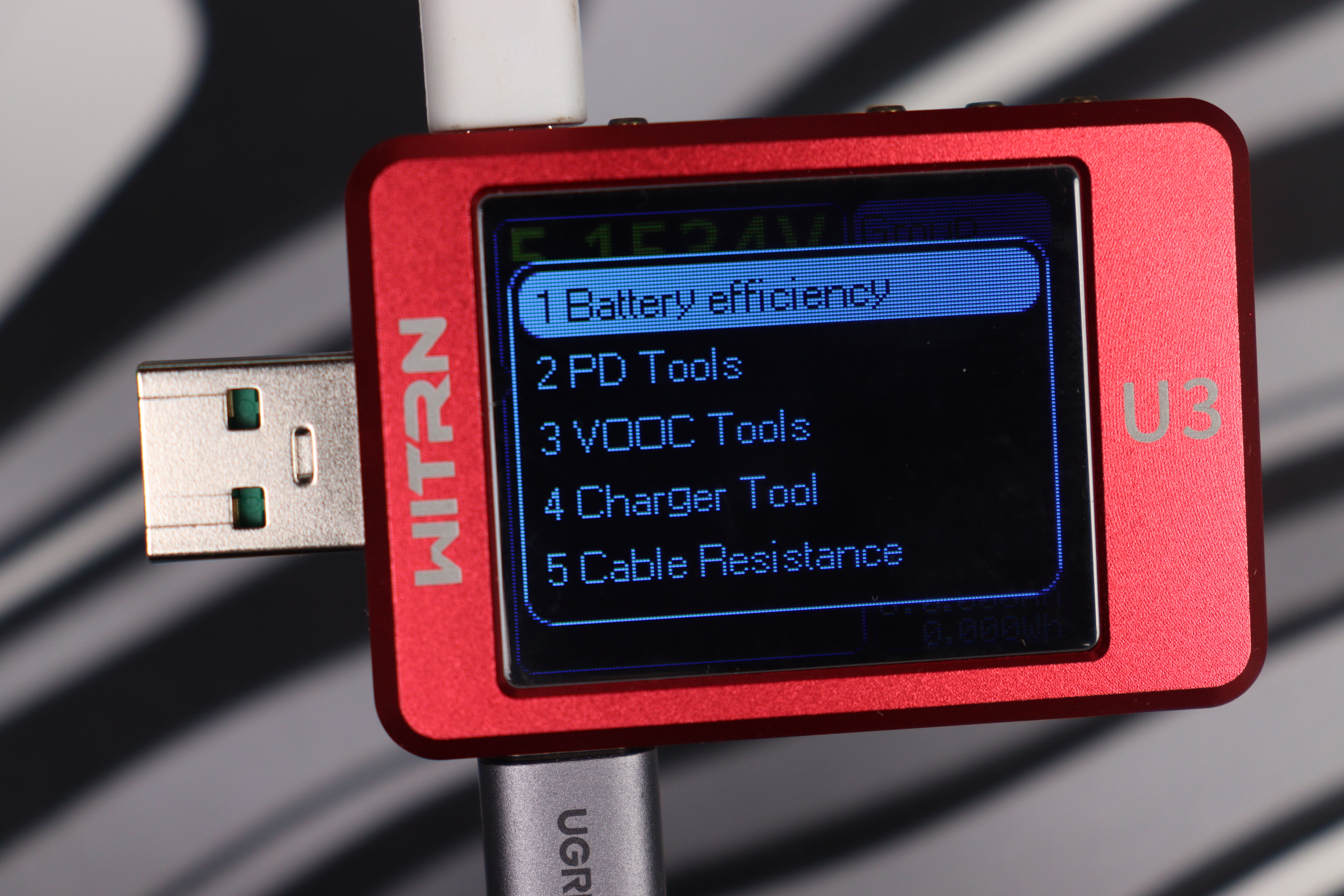

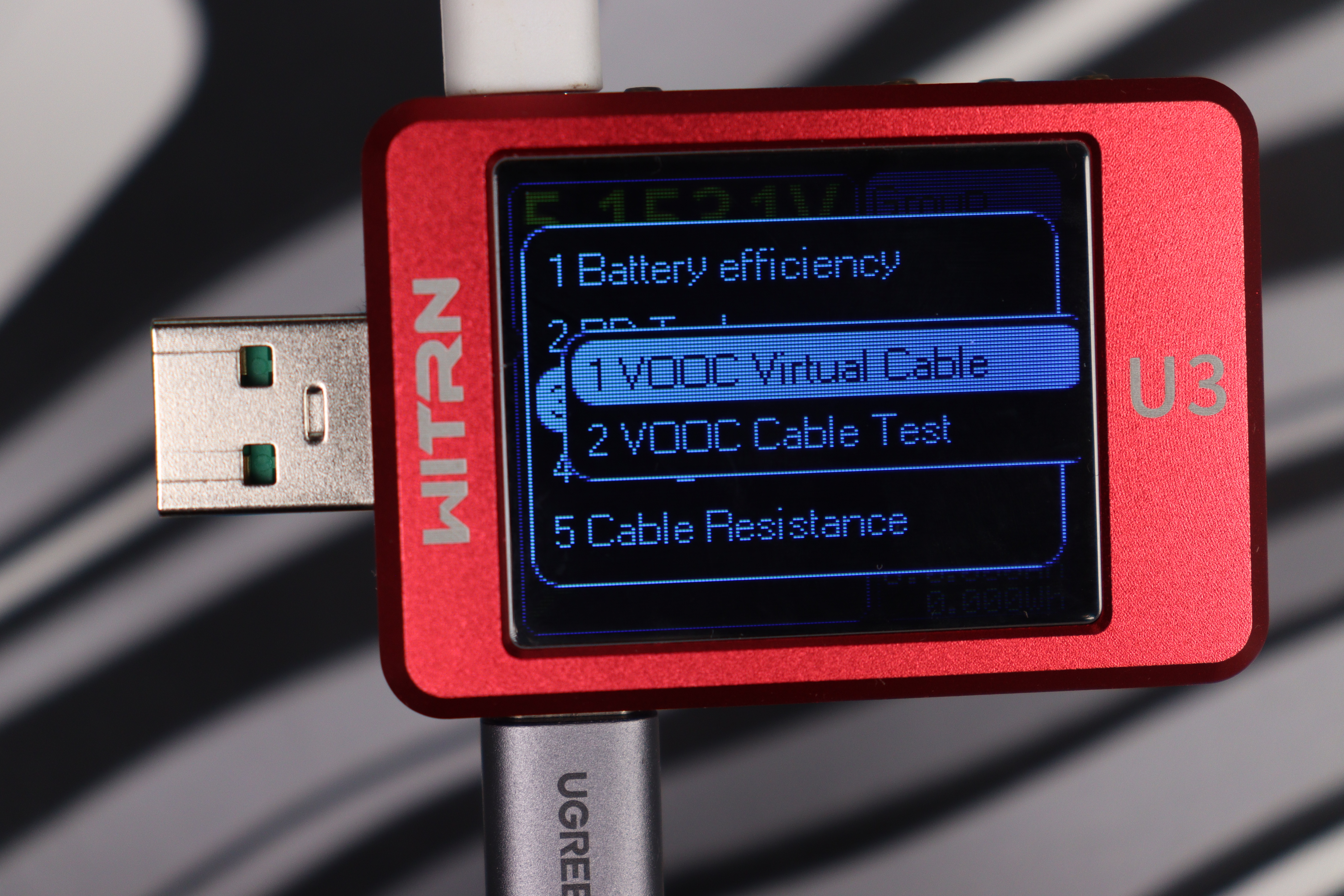

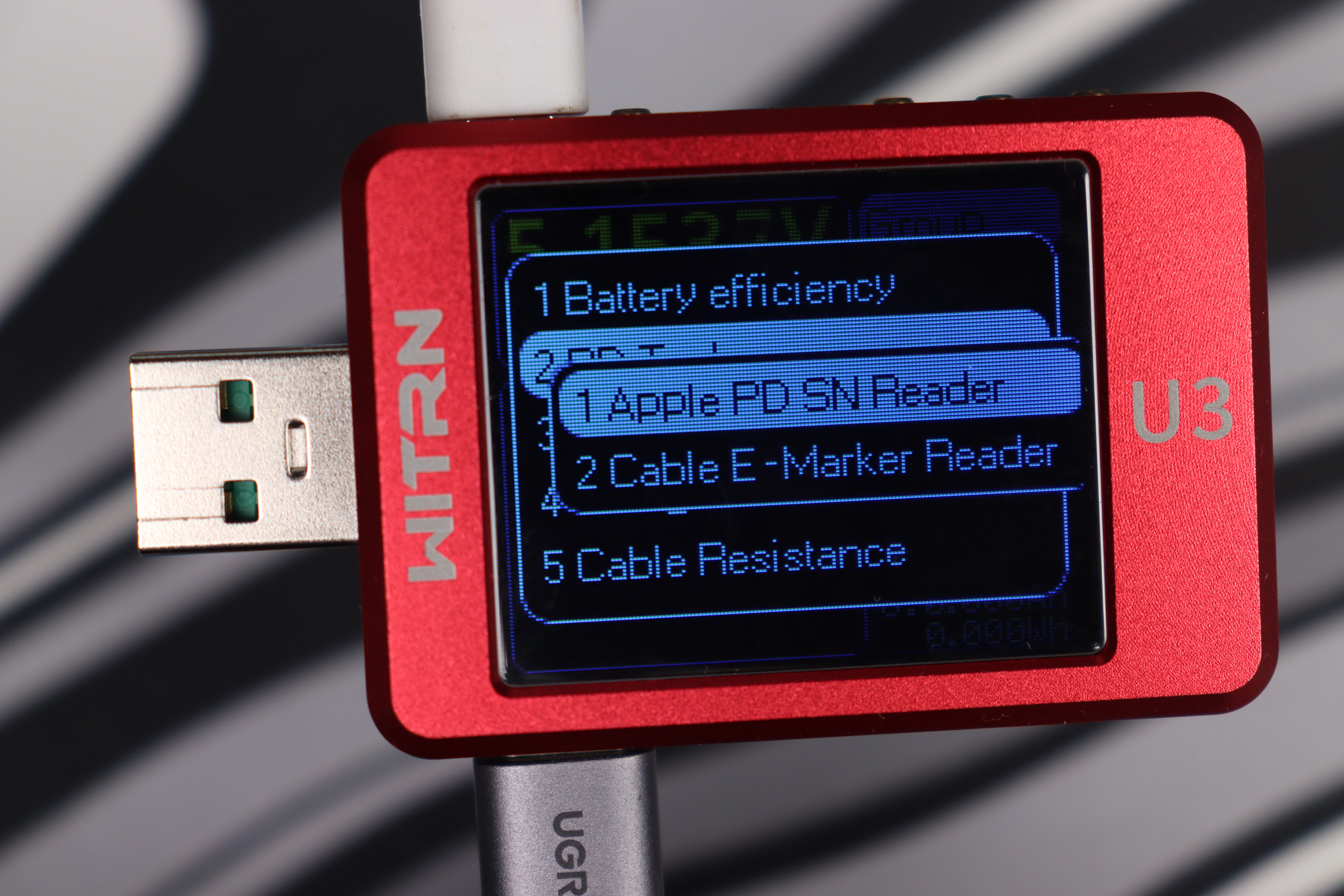

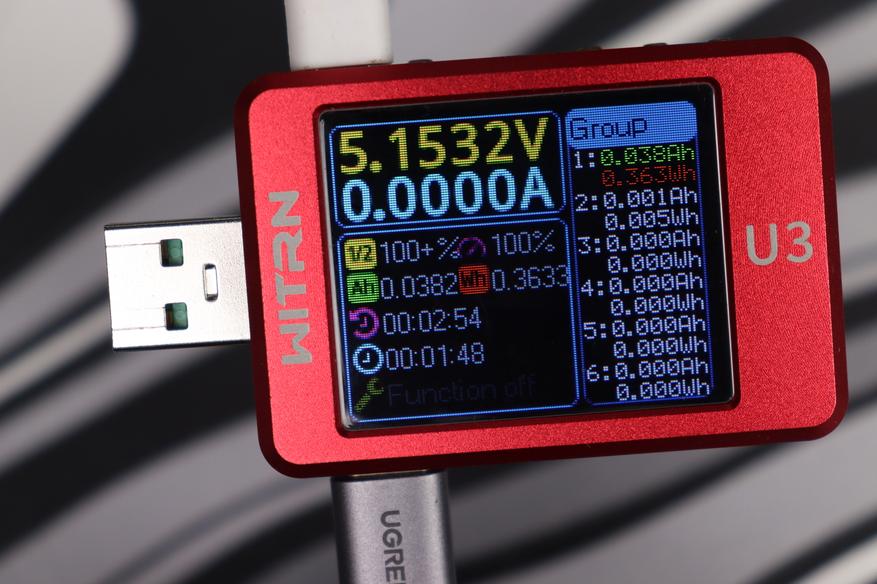

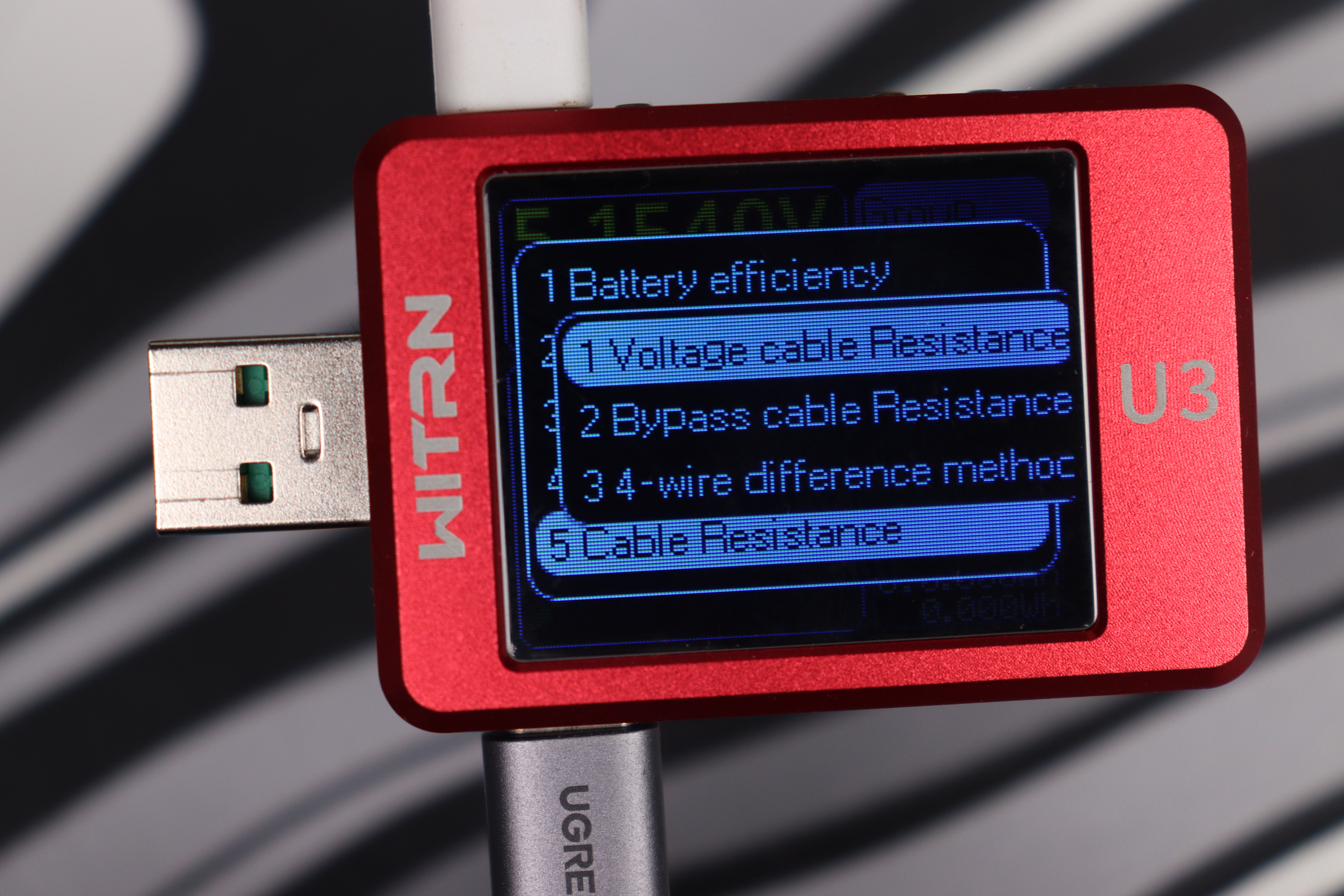

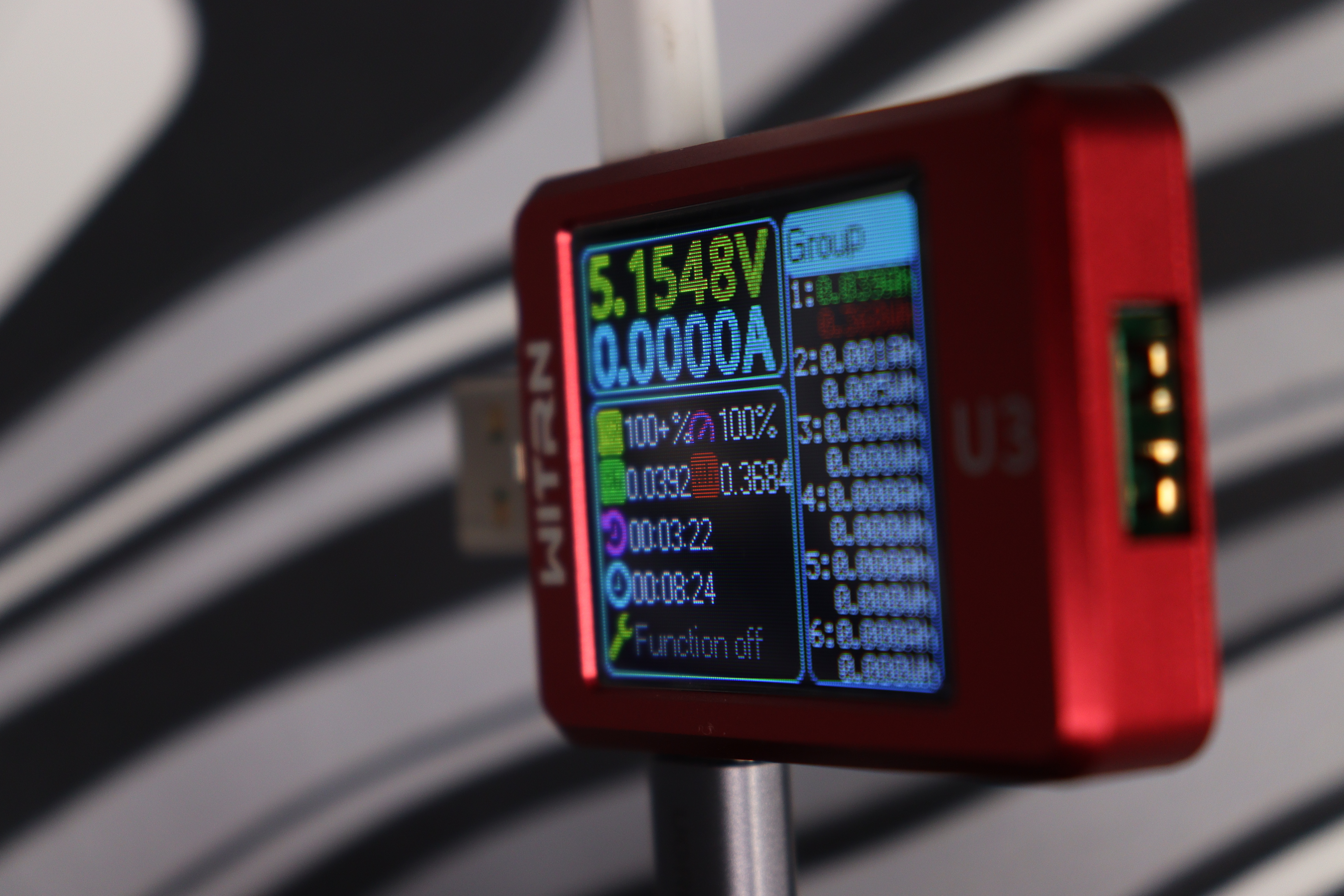

Второй экран показывает накопленную ёмкость (в Ah) и энергию (в Wh), что критически важно для тестирования реальной ёмкости внешних аккумуляторов. Доступно 6 независимых ячеек для записи данных. Каждая позволяет отслеживать изменения напряжения и тока во времени, создавая детальную картину работы зарядного устройства или батареи. В подпунктах этого раздела можно оценить эффективность аккумулятора, узнать информацию о встроенной метке Power Delivery или VOOC и оценить сопротивление проводника как через сам тестер, так и с помощью дополнительного модуля нагрузки, в моем случае это WITRN UL004.

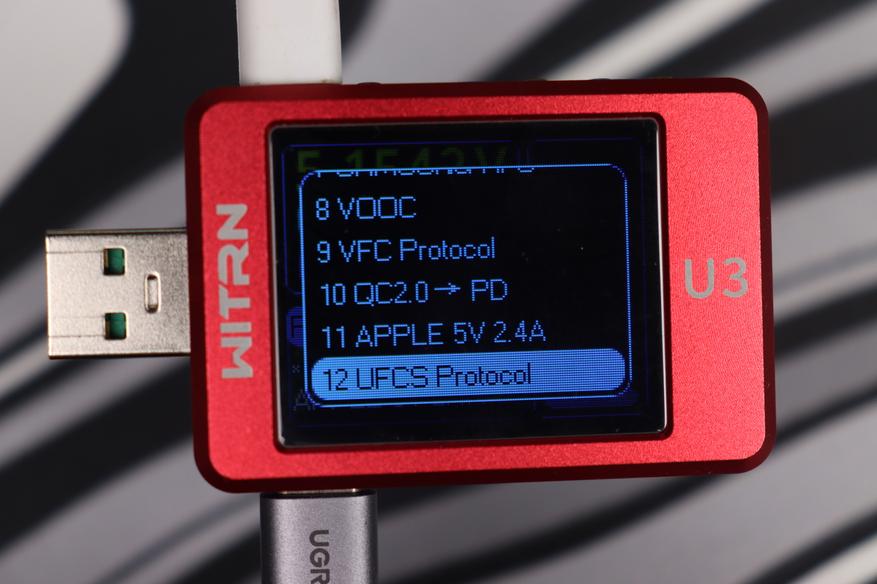

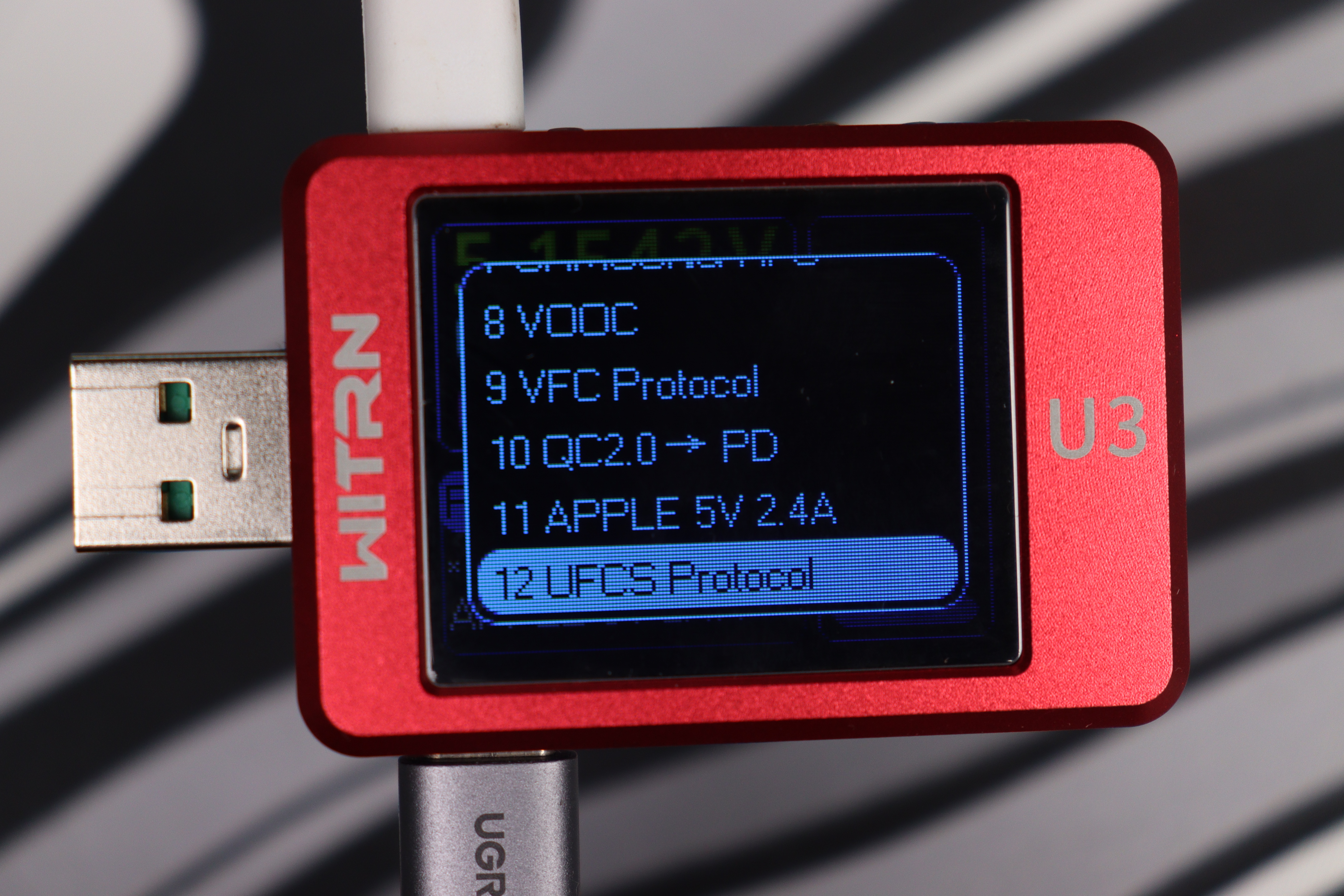

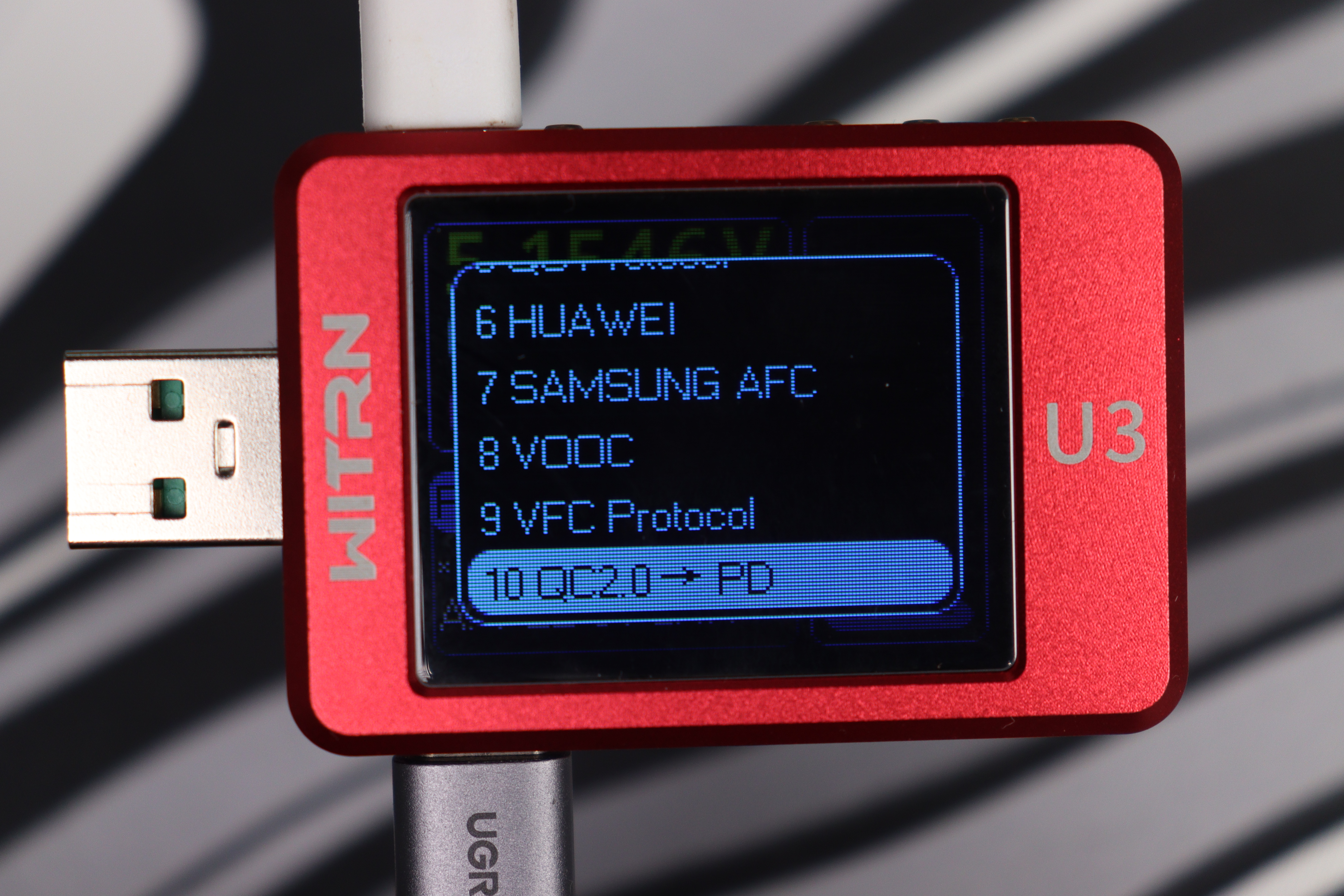

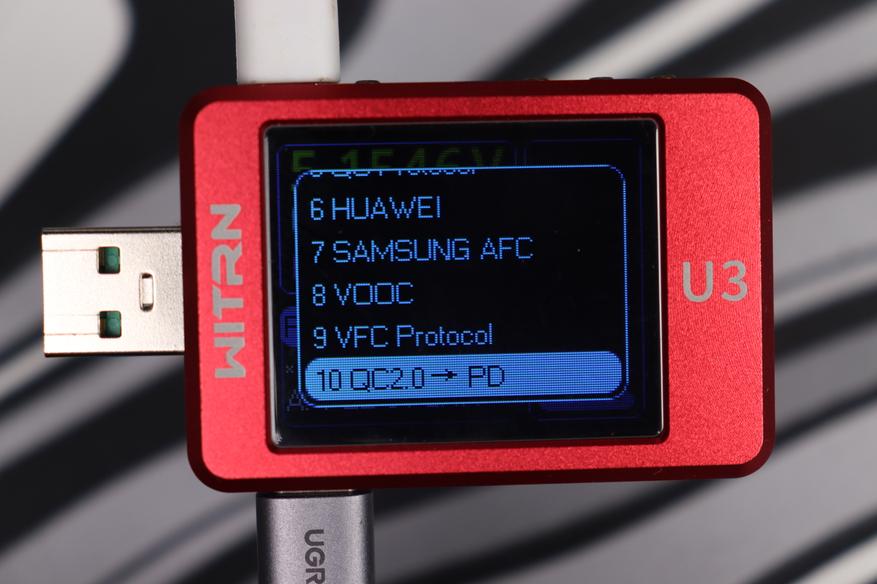

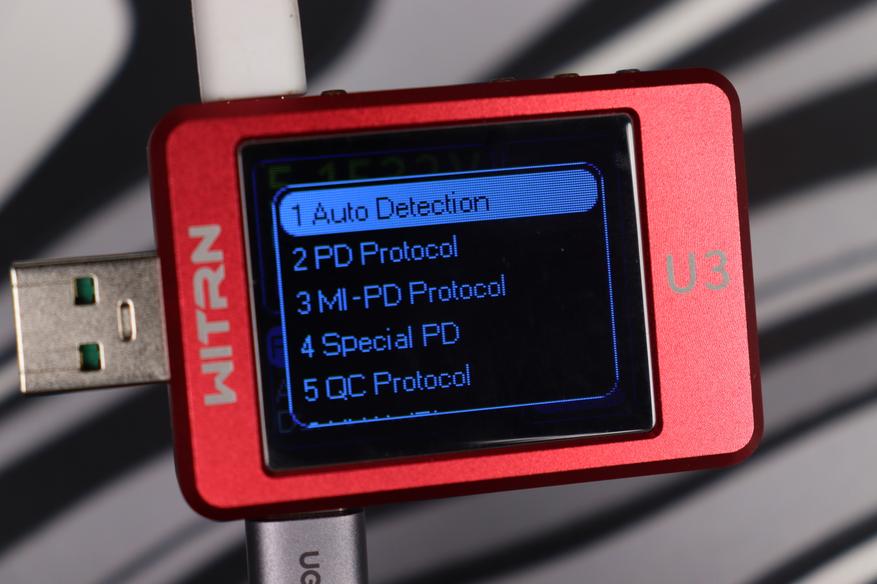

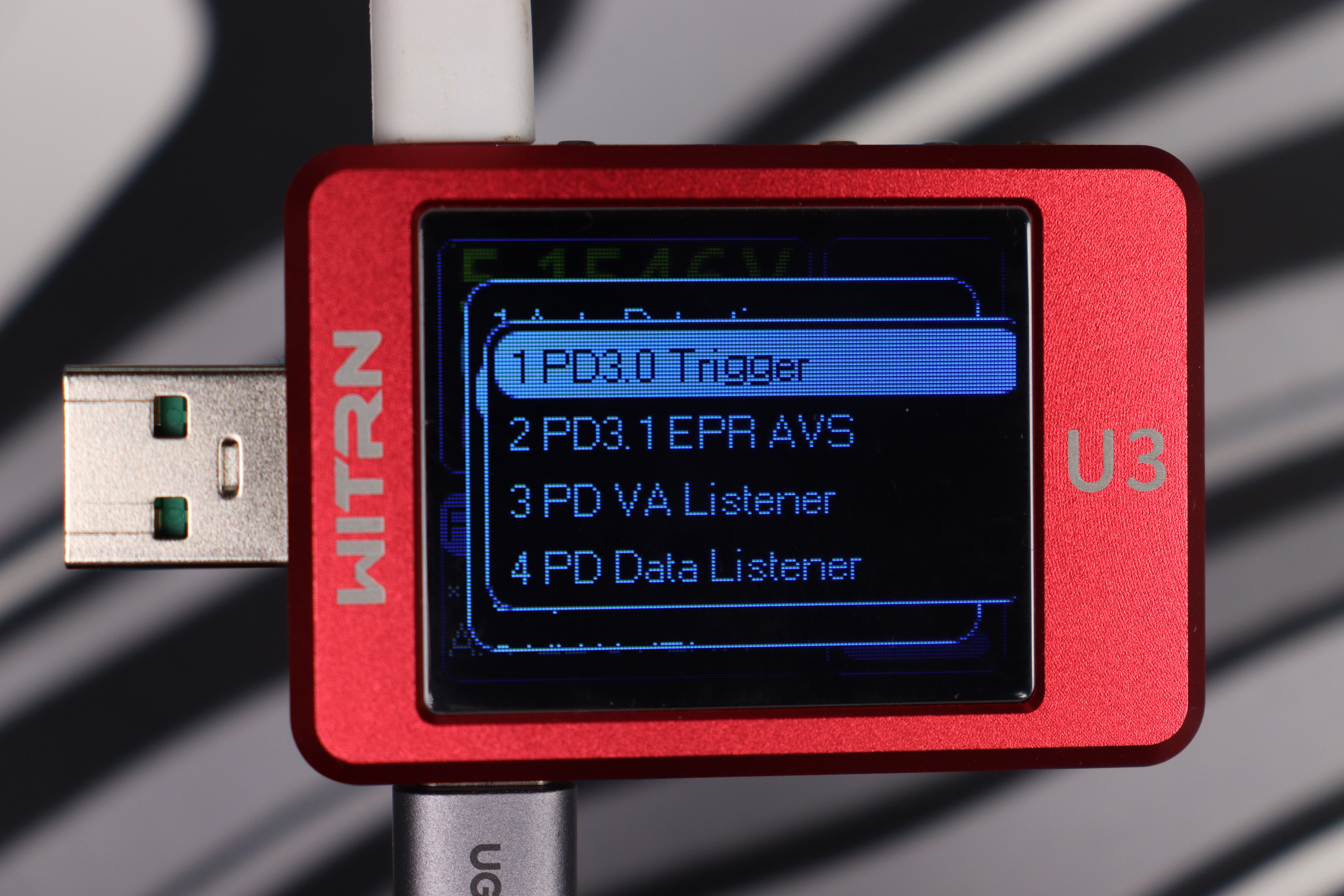

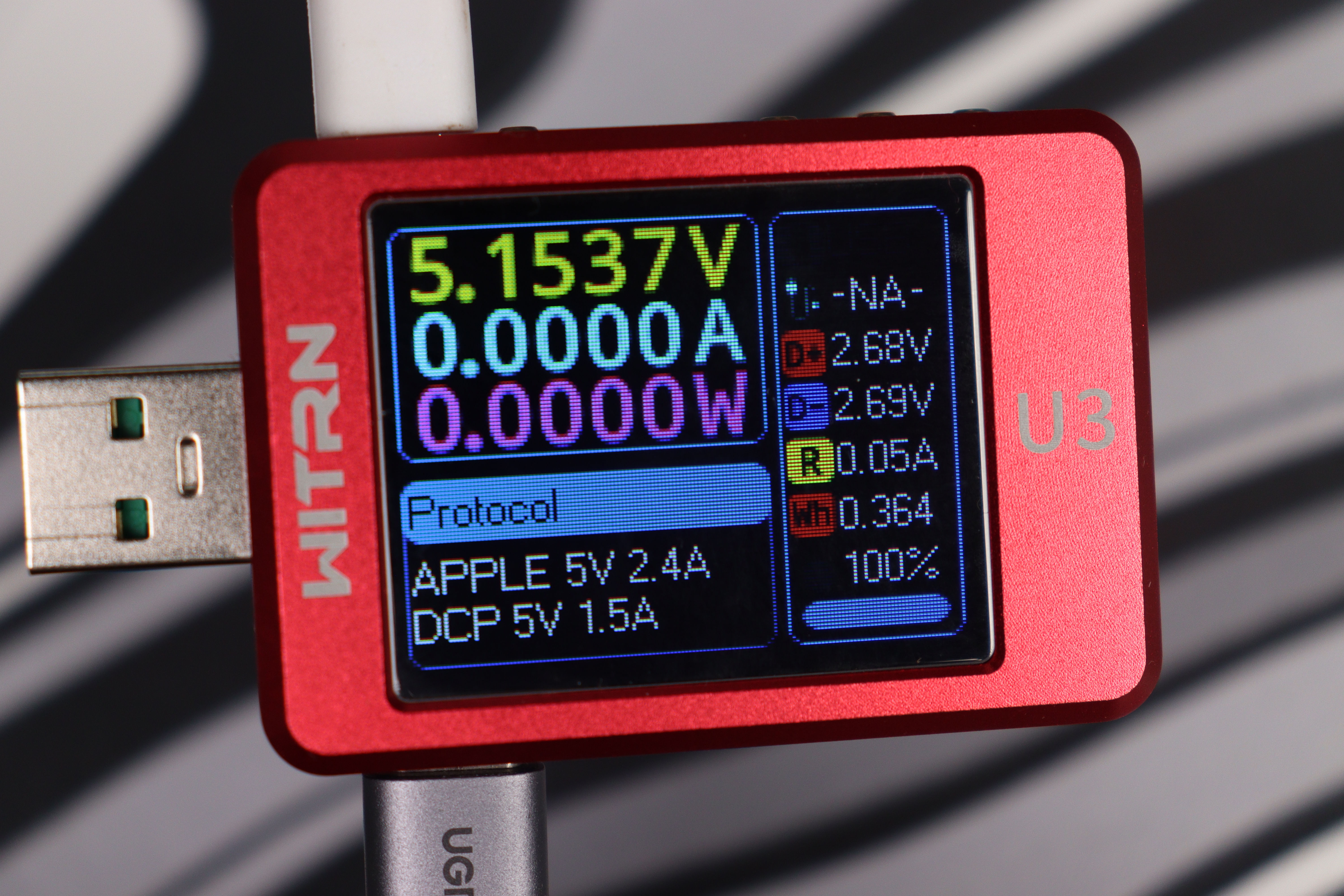

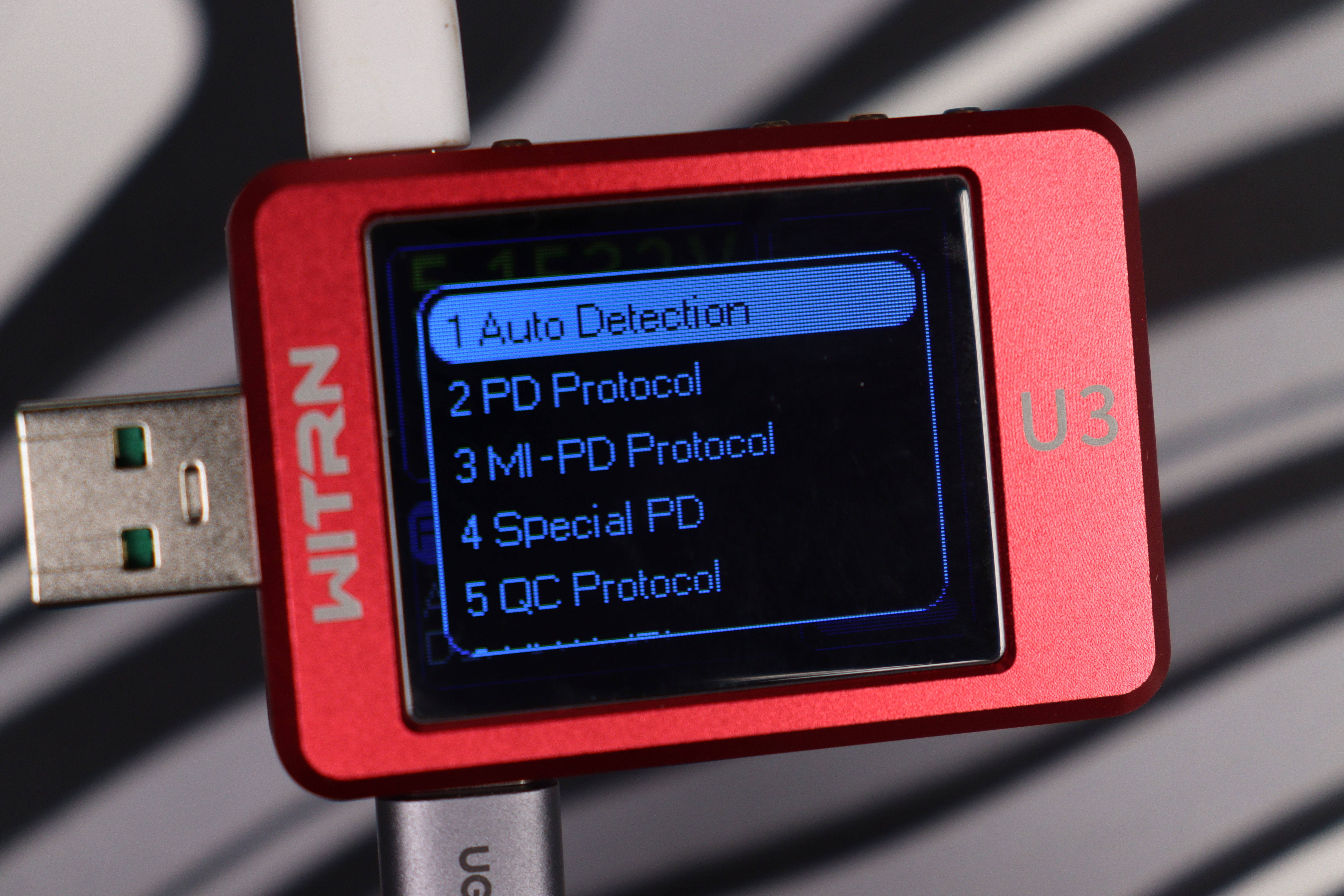

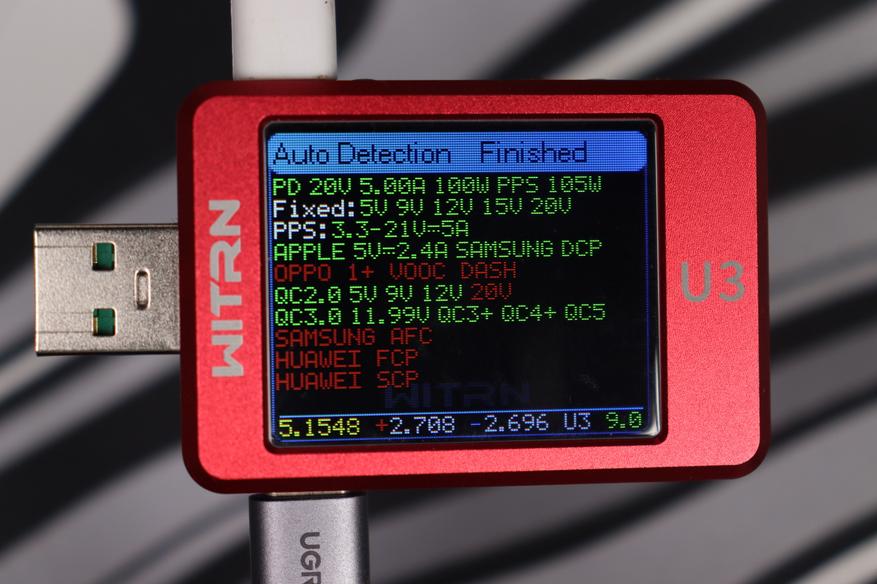

Третья страница отображает напряжения на линиях данных D+ и D-, что позволяет понять, какой именно протокол быстрой зарядки активен. U3 может обнаруживать и запускать практически все протоколы зарядки, включая QC1.0, QC2.0, QC3.0, QC3+, QC4.0, QC4+, QC5, AFC, FCP, SCP, Apple, PD2.0, PD3.1, MTK, PPS, VOOC, Super VOOC. В подразделах можно выбрать автодетектирование протоколов, или выбрать принудительно необходимый.

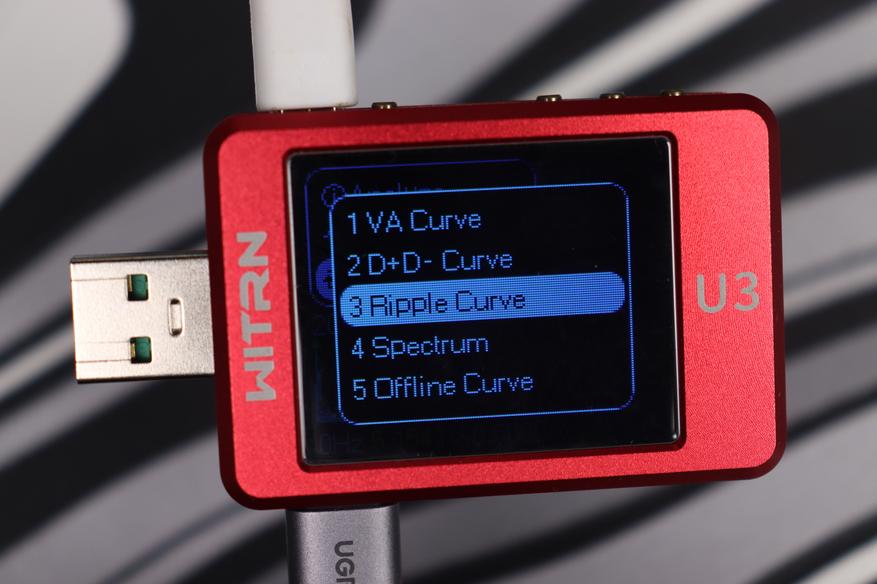

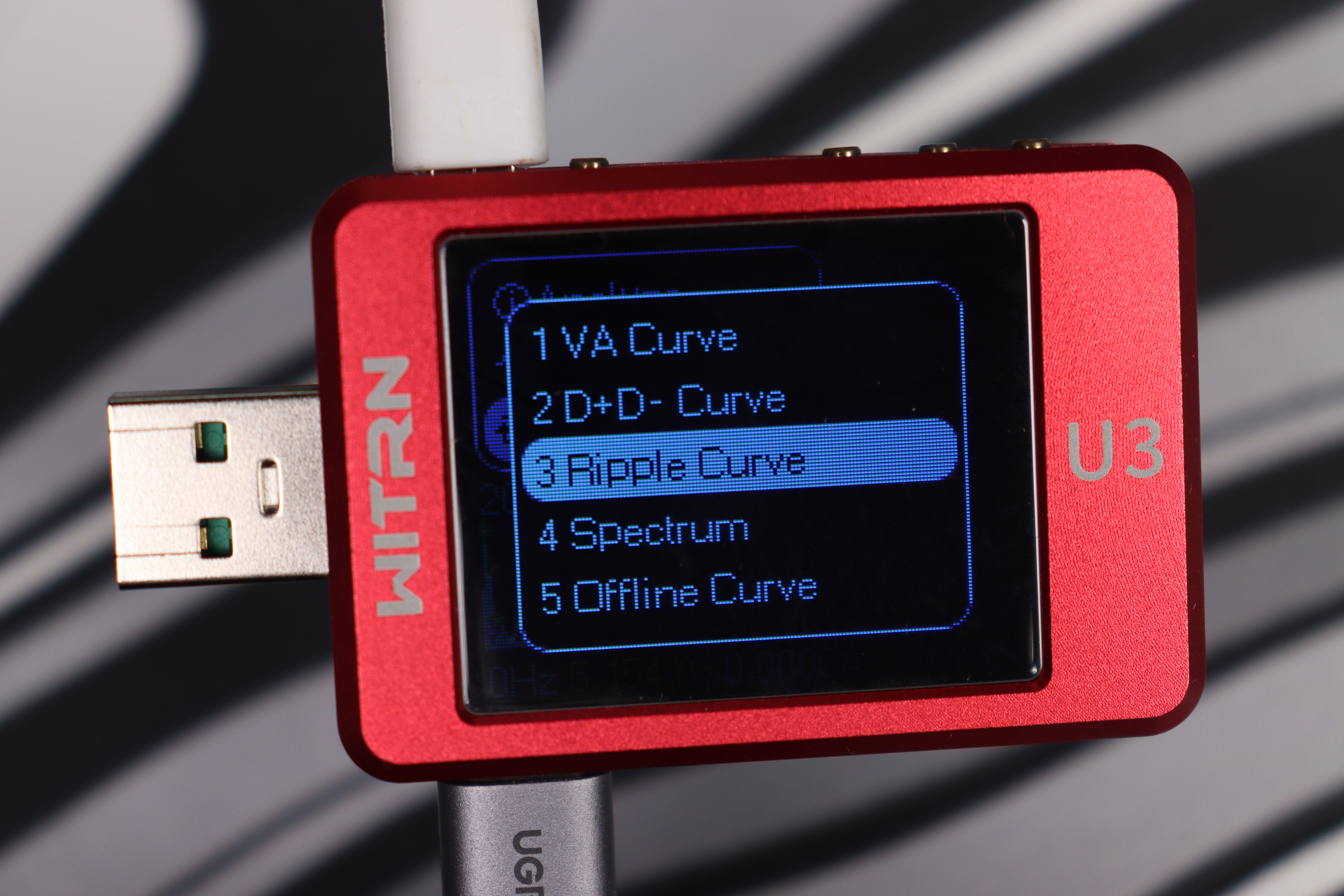

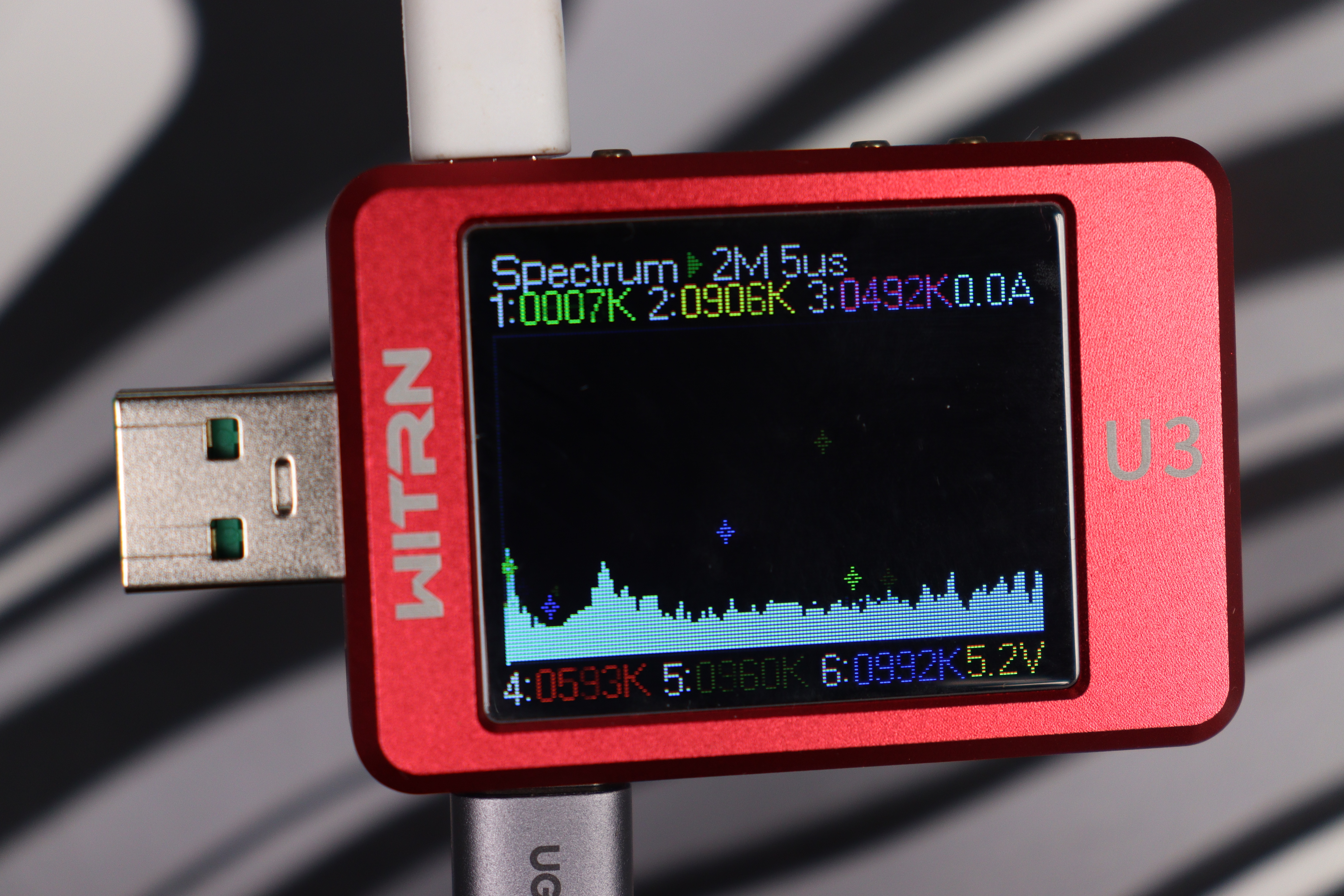

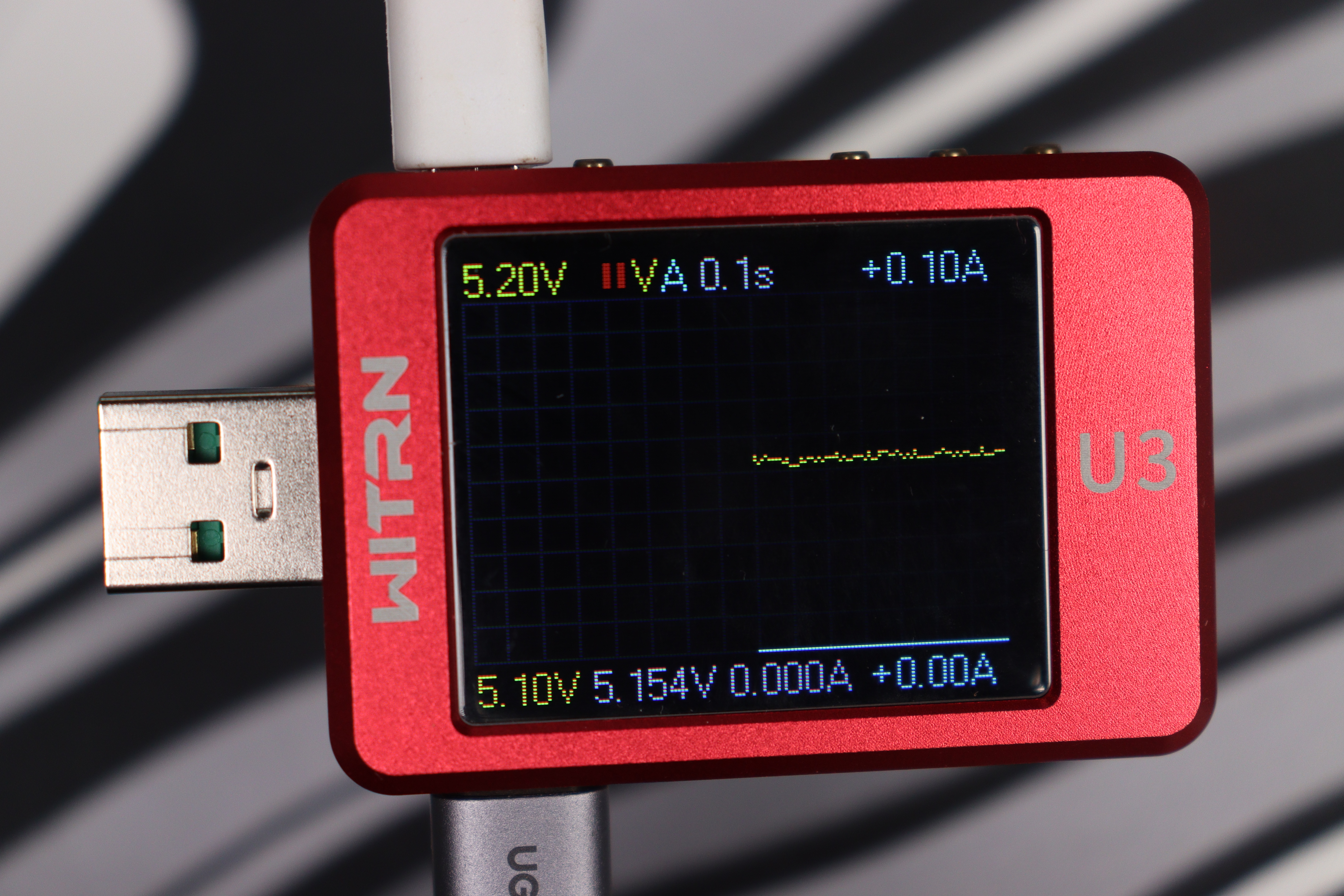

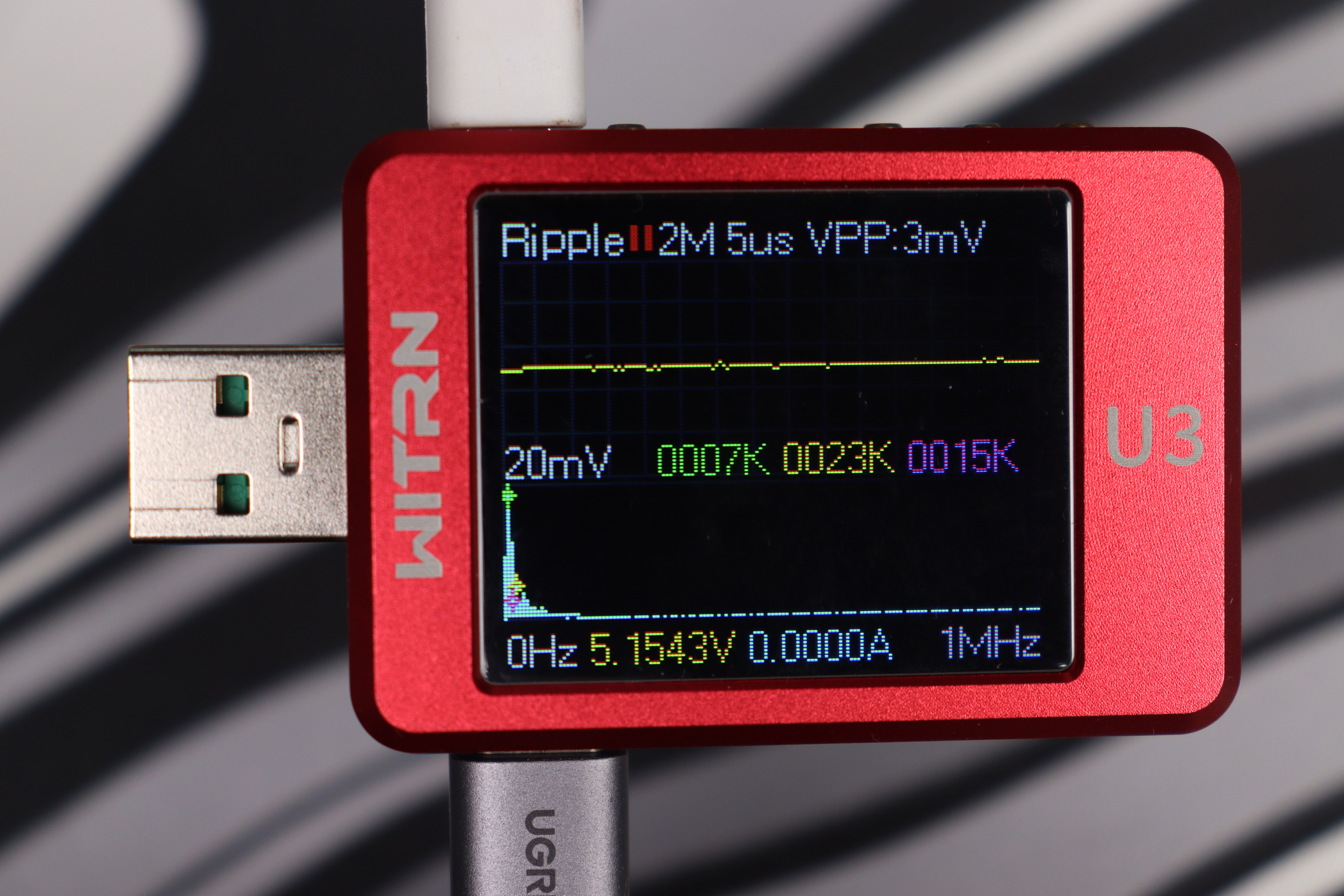

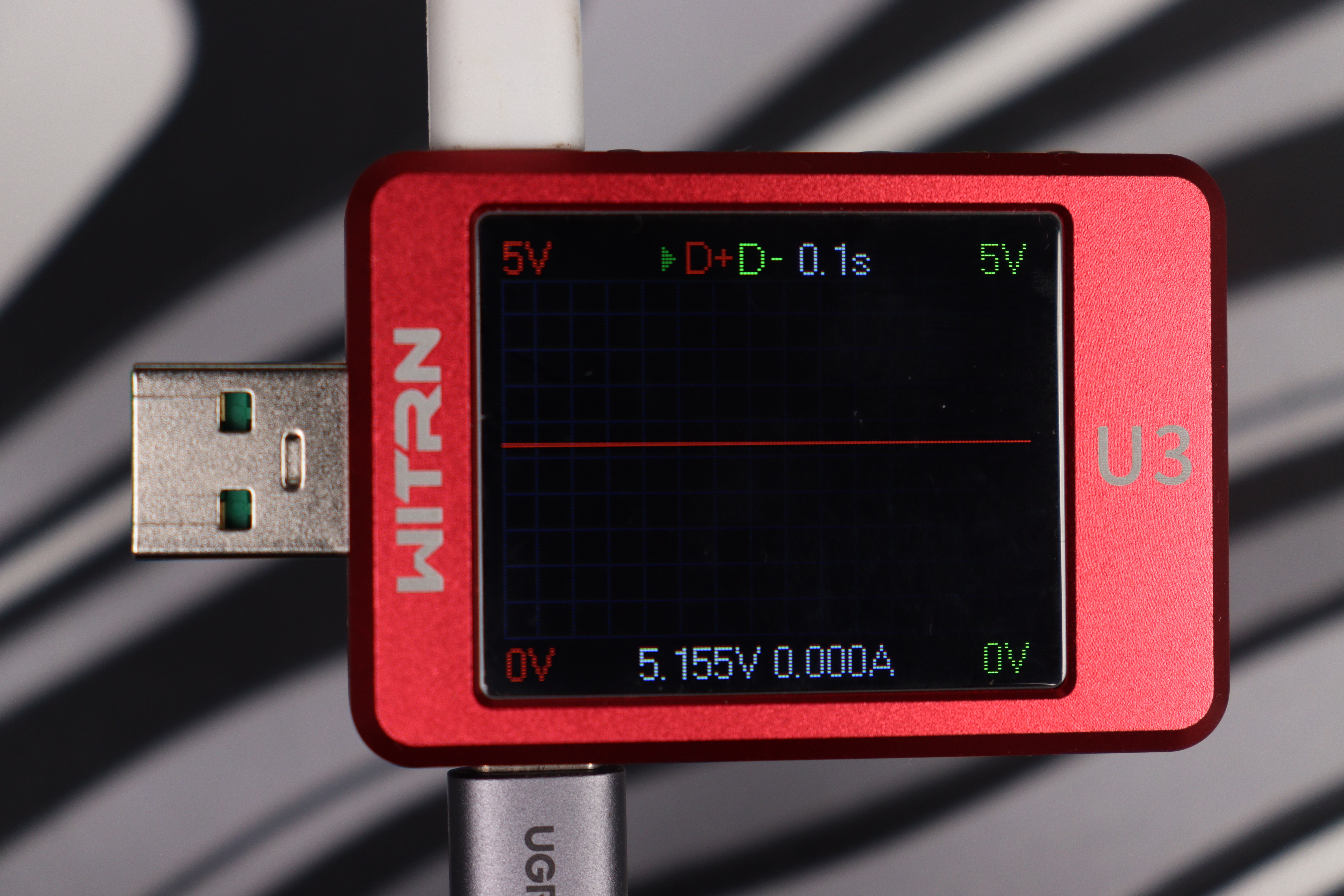

Ну последний функциональный экран — режим графиков, один из них — режим осциллографа. WITRN U3 представляет собой уникальную функцию, которая превращает компактный USB-тестер в серьёзный измерительный инструмент благодаря 2МГц полосе пропускания и автоматическому спектральному анализу пульсаций на трёх частотных точках, что позволяет профессионально оценивать качество источников питания и выявлять электромагнитные помехи в реальном времени. Однако ограниченная полоса пропускания может оказаться недостаточной для анализа современных высокочастотных импульсных источников, а компактный экран серьёзно затрудняет детальный анализ осциллограмм и точные измерения временных параметров, что снижает его ценность для действительно профессионального применения по сравнению с полноценными настольными осциллографами. В подпунктах есть выбор графиков по линиям Дата+-, напряжение и ток

Заключения

Несмотря на то, что устройство уже не является новинкой, постоянные обновления прошивки позволяют ему оставаться актуальным и конкурентоспособным по сей день, адаптируясь к новым протоколам и улучшая функциональность. Особо стоит отметить редкую для современных тестеров функцию проверки сопротивления кабелей, которая делает U3 еще более универсальным диагностическим инструментом. Устройство идеально подходит для инженеров-разработчиков, сервисных специалистов и продвинутых энтузиастов, которым необходим портативный инструмент для комплексной диагностики зарядных систем. Однако качество экрана оставляет желать лучшего, а высокая стоимость может стать барьером для многих пользователей, хотя уникальный набор функций, включая встроенный осциллограф и поддержку всех современных протоколов быстрой зарядки, во многом оправдывает цену для профессионального применения.
