Обзор сварочного полуавтомата Rokodil Magnus 1600G

Если у вас есть собственный гараж или небольшая мастерская, то время от времени сталкиваются с необходимостью создания прочных соединений между металлическими деталями. В таких ситуациях традиционные методы, например, использование болтов или готовых конструкций, не всегда обеспечивают желаемый результат. Более эффективным решением часто является сварка. Однако приобретение профессионального оборудования для периодического применения экономически нецелесообразно. Оптимальным выходом становится выбор бытовых многофункциональных аппаратов. Одной из таких моделей является сварочный полуавтомат Magnus 1600G от компании Rokodil. Его универсальность обеспечивается поддержкой нескольких технологий: классической дуговой сварки штучными электродами (MMA), полуавтоматической сварки проволокой (MIG/MAG), в том числе и без газа, а также аргонодуговой сварки (TIG). Такой функционал позволяет решать широкий спектр задач в условиях ограниченного пространства.

Упаковка и комплектация

Сварочный аппарат Magnus 1600G от Rokodil поставляется в фирменной картонной упаковке. Инфографика на упаковке наглядно демонстрирует ключевые функции и технические характеристики модели.

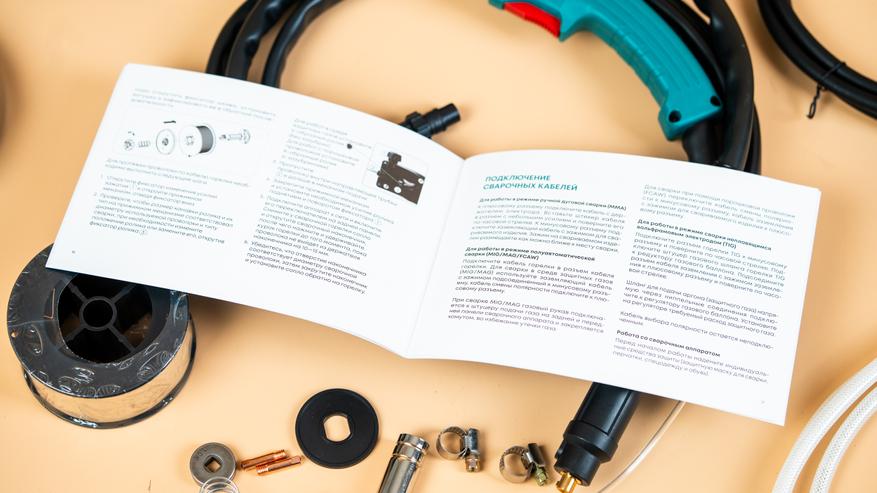

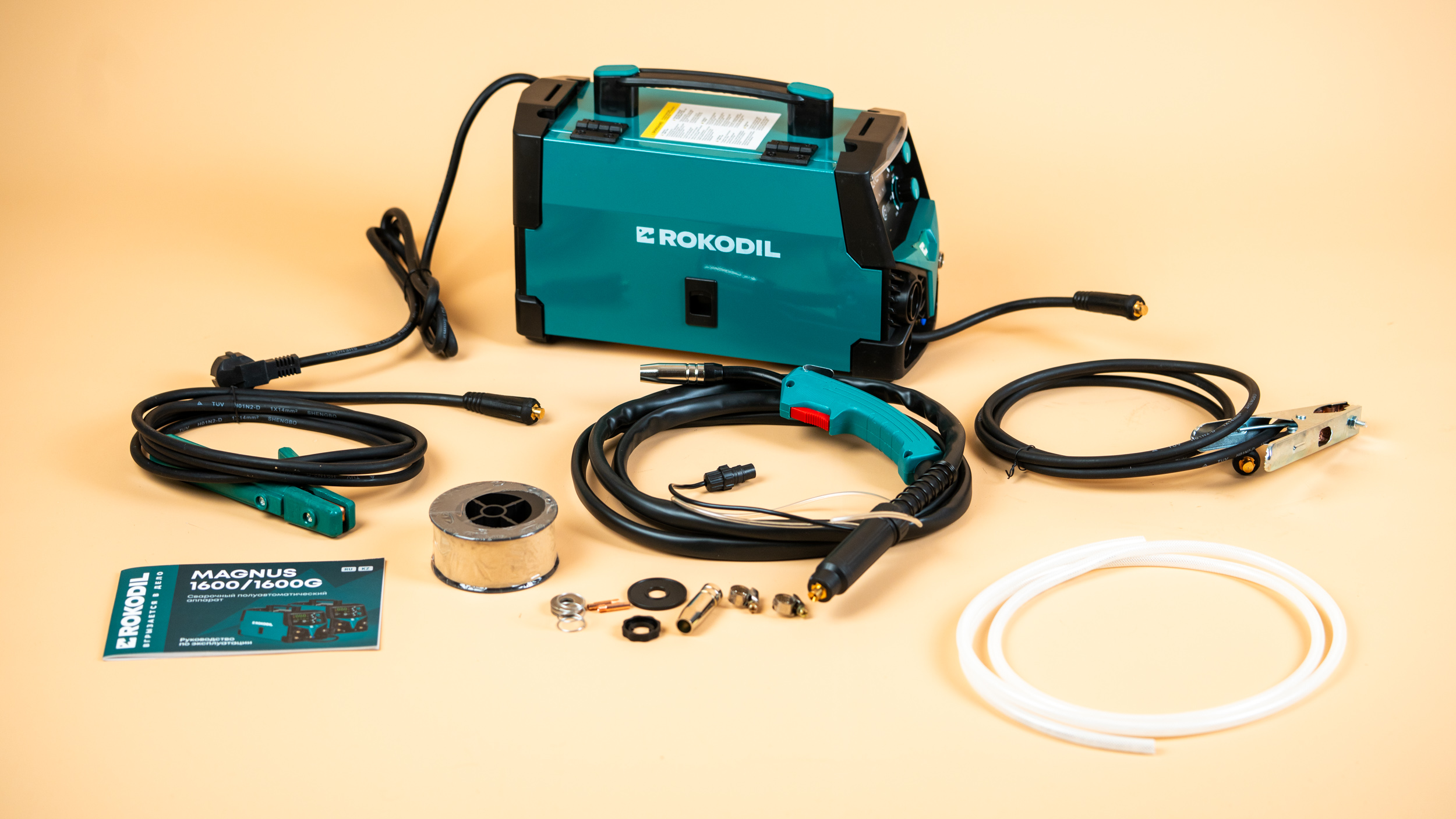

Внутри коробки производитель положил всё необходимое для начала работы.

Включенная в комплект бобина с проволокой диаметром 0.8 мм позволит немедленно опробовать полуавтоматическую сварку. Для новичков, коим я и являюсь, это ощутимое преимущество данной модели.

Внешний вид

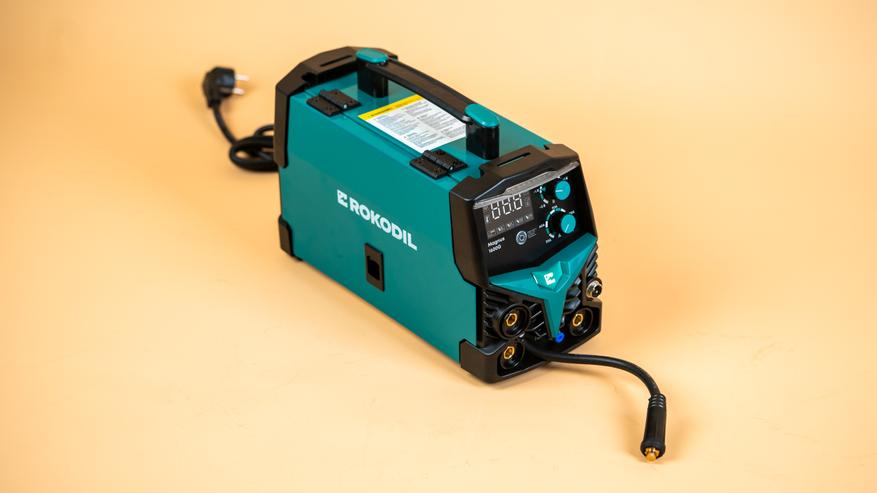

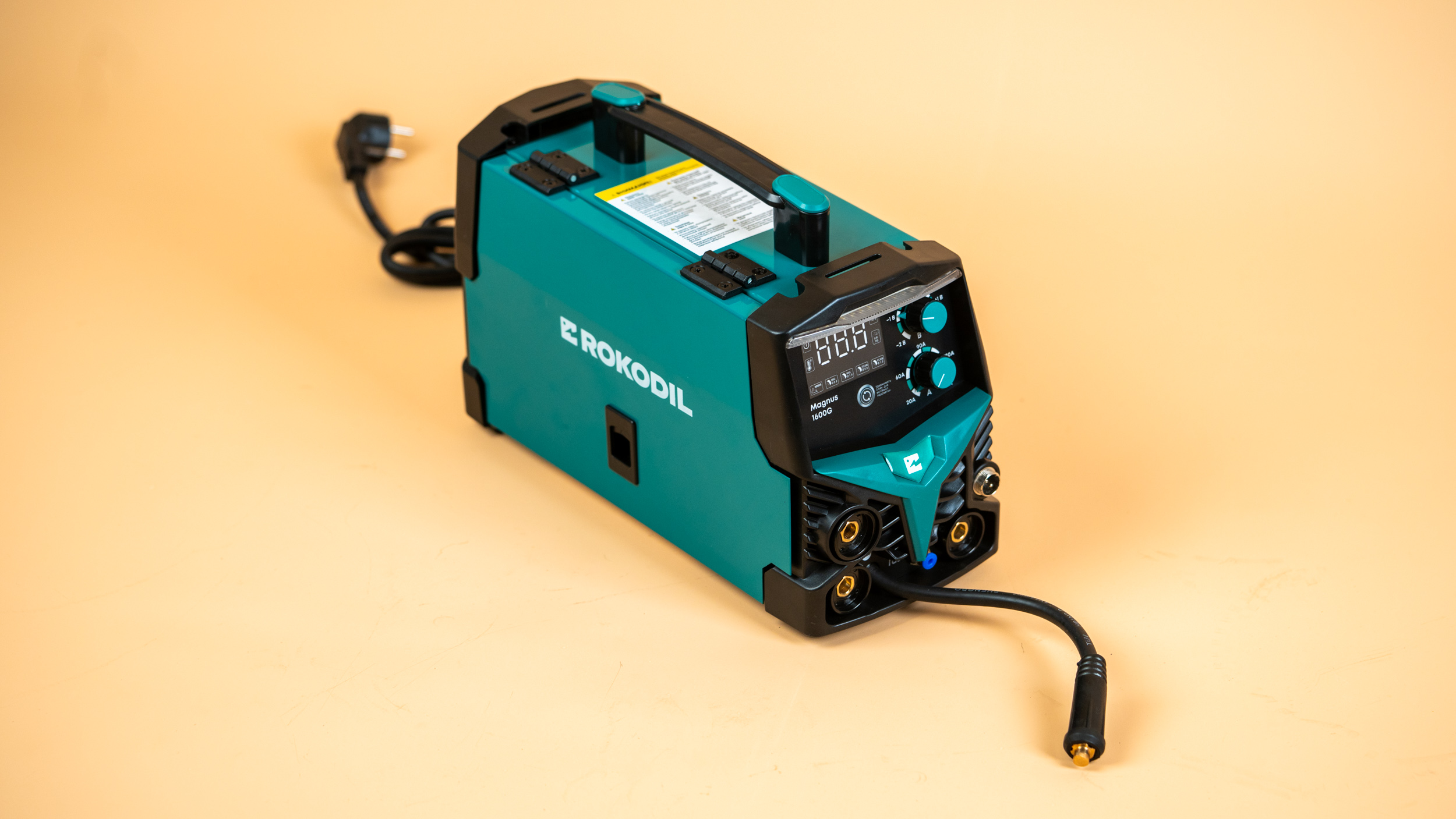

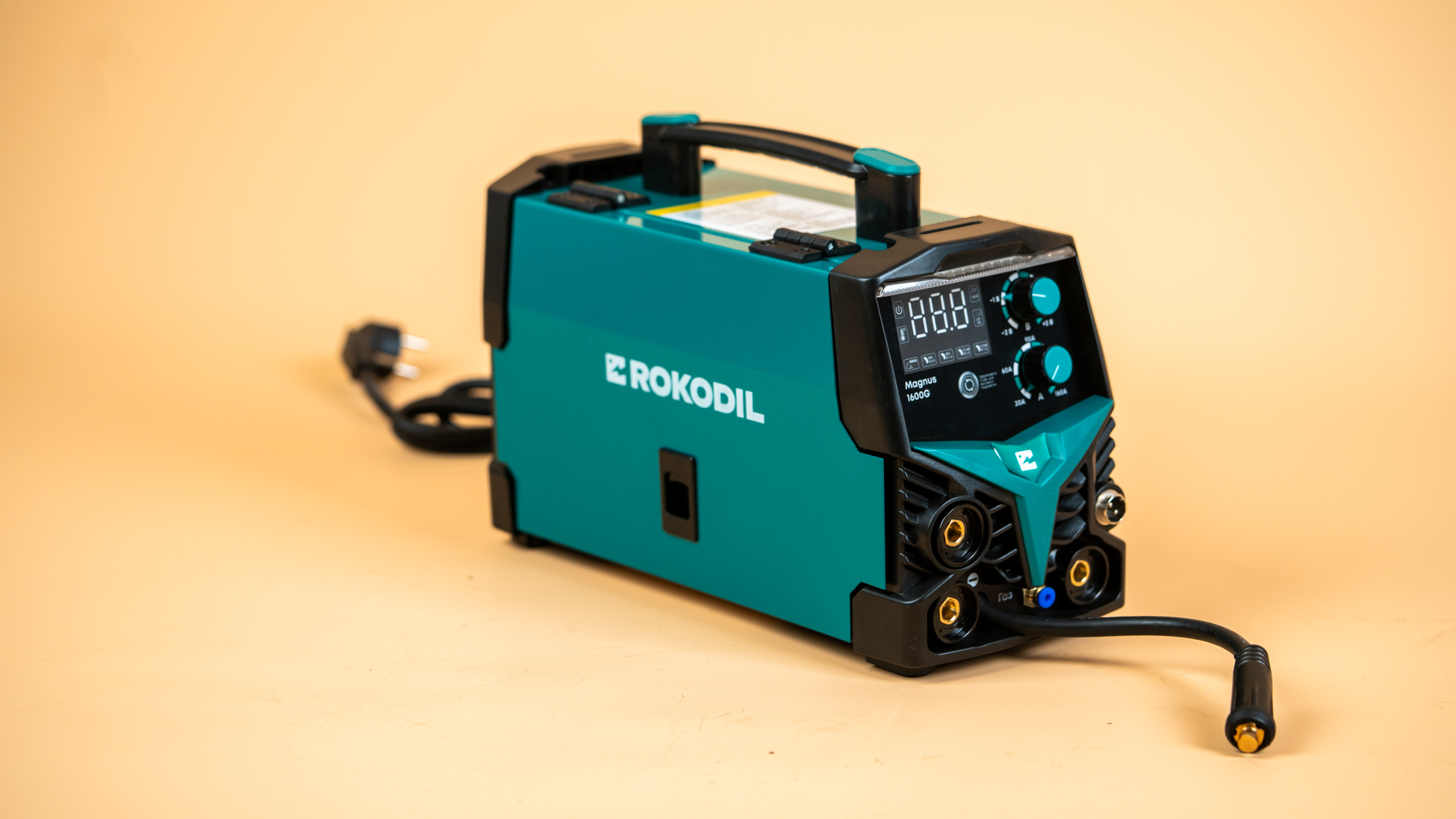

При выборе сварочного аппарата, помимо мощности, решающую роль играли его компактность и малый вес, поскольку предполагалась его частая переноска и необходимость экономии пространства. Rokodil Magnus 1600G отвечает этим требованиям: её размеры составляют 37x15x24 см, а вес не превышает 5 кг.

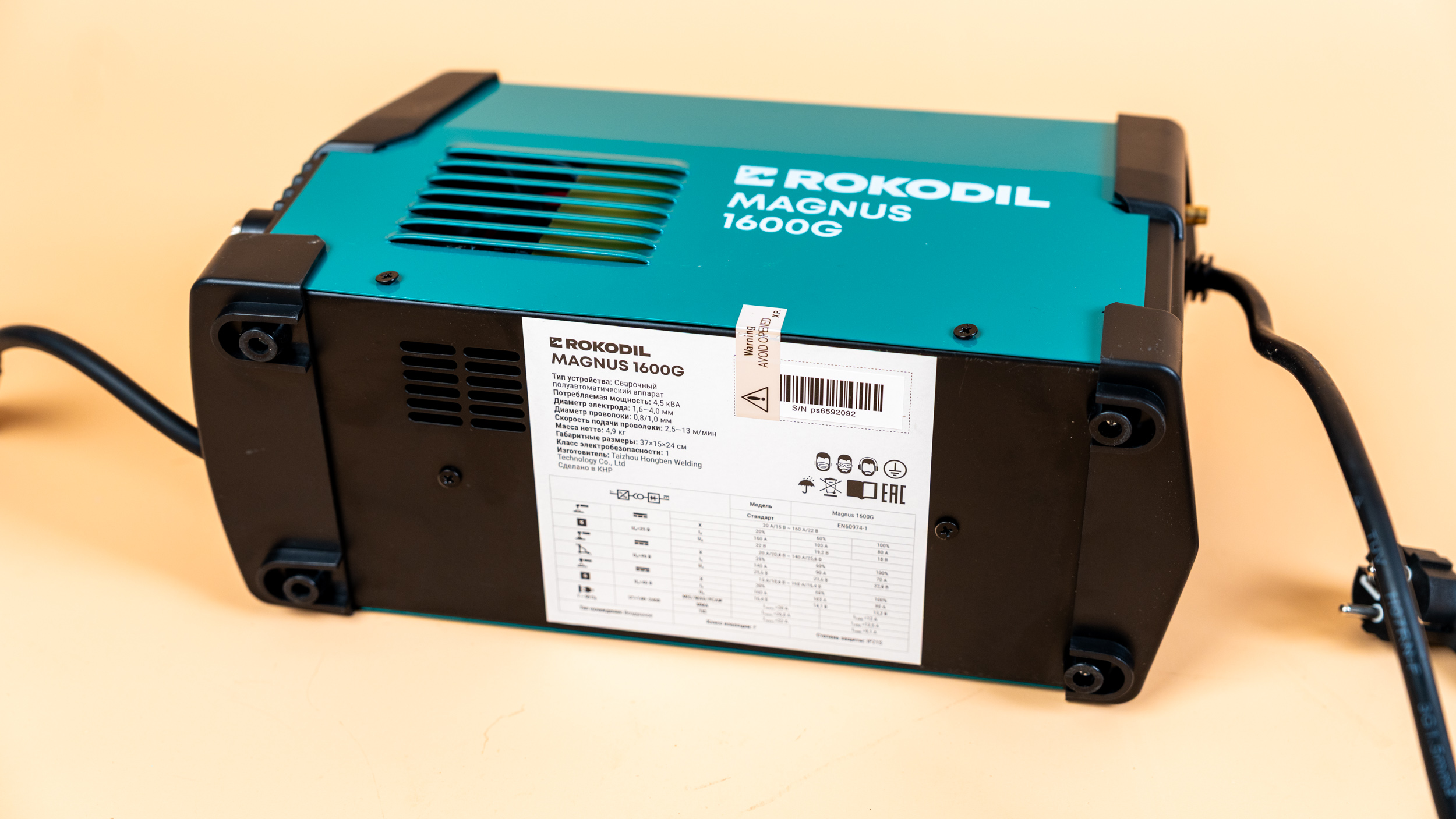

Для обеспечения устойчивости на поверхности, снижения вибраций и шума снизу корпуса установлены резиновые ножки. Между ними расположена информационная наклейка с техническими характеристиками модели Rokodil Magnus 1600G.

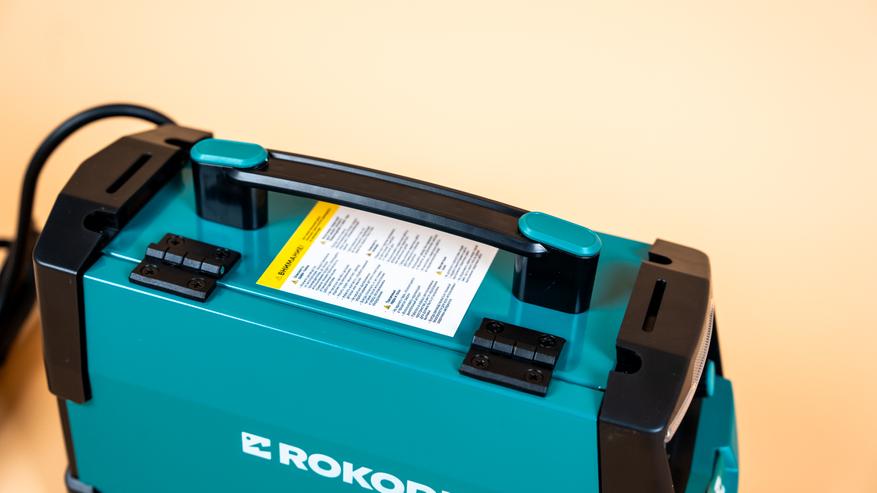

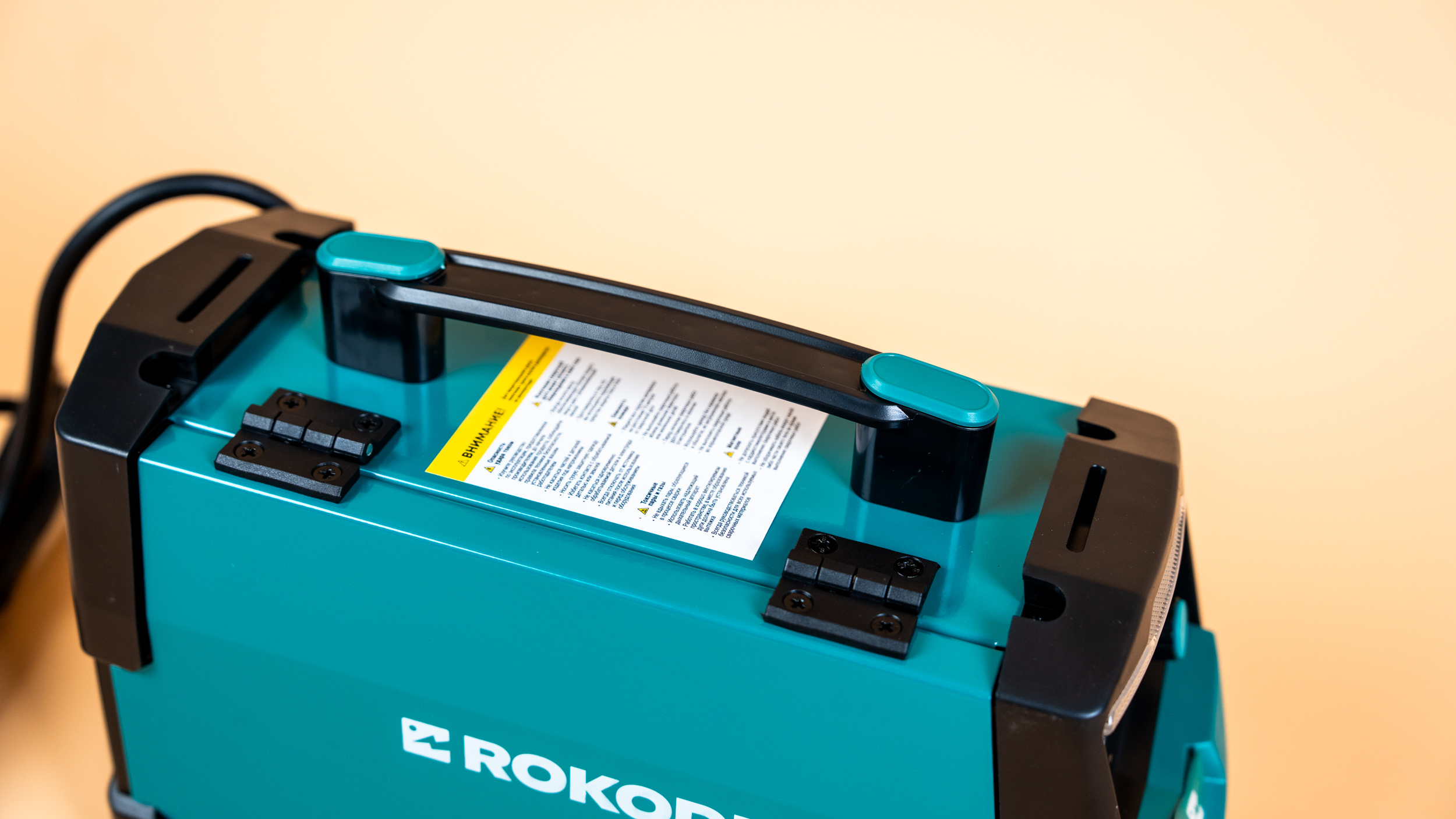

Для комфортного перемещения на корпусе устройства расположена широкая пластиковая рукоятка, а также предусмотрены точки крепления для плечевого ремня. Ремень в комплект не входит — досадный, но, признаться, лично для меня несущественный нюанс.

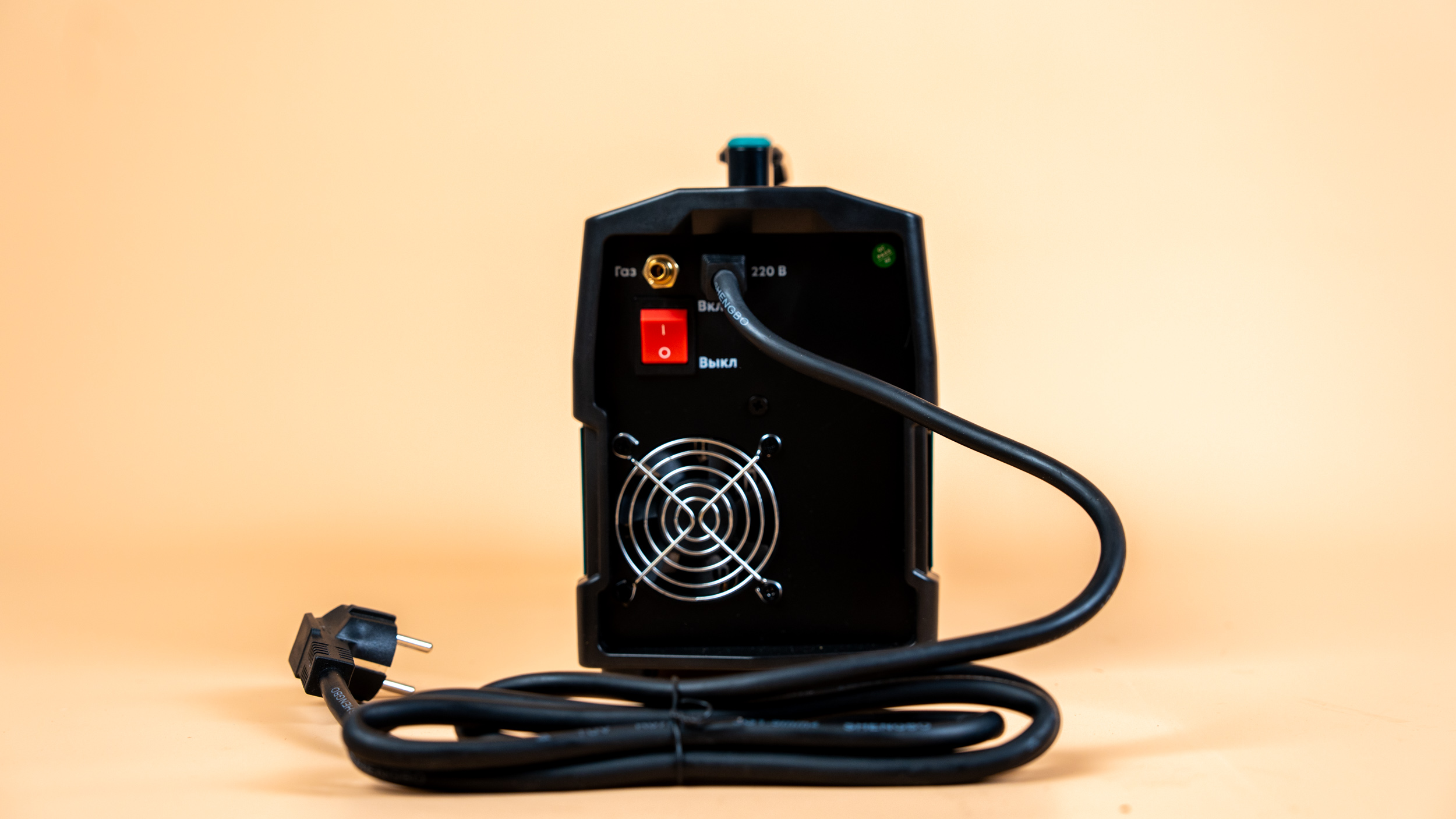

На тыльной стороне устройства в верхней части расположены газовый коннектор и крупный тумблер питания. К нему подключен гибкий сетевой кабель с двойной изоляцией и стандартной евровилкой. Сечение жил кабеля составляет 3x1,5 кв. мм, что позволяет подключать аппарат к бытовой розетке на 16 А. Ниже размещен вентилятор системы охлаждения, закрытый защитной металлической решеткой.

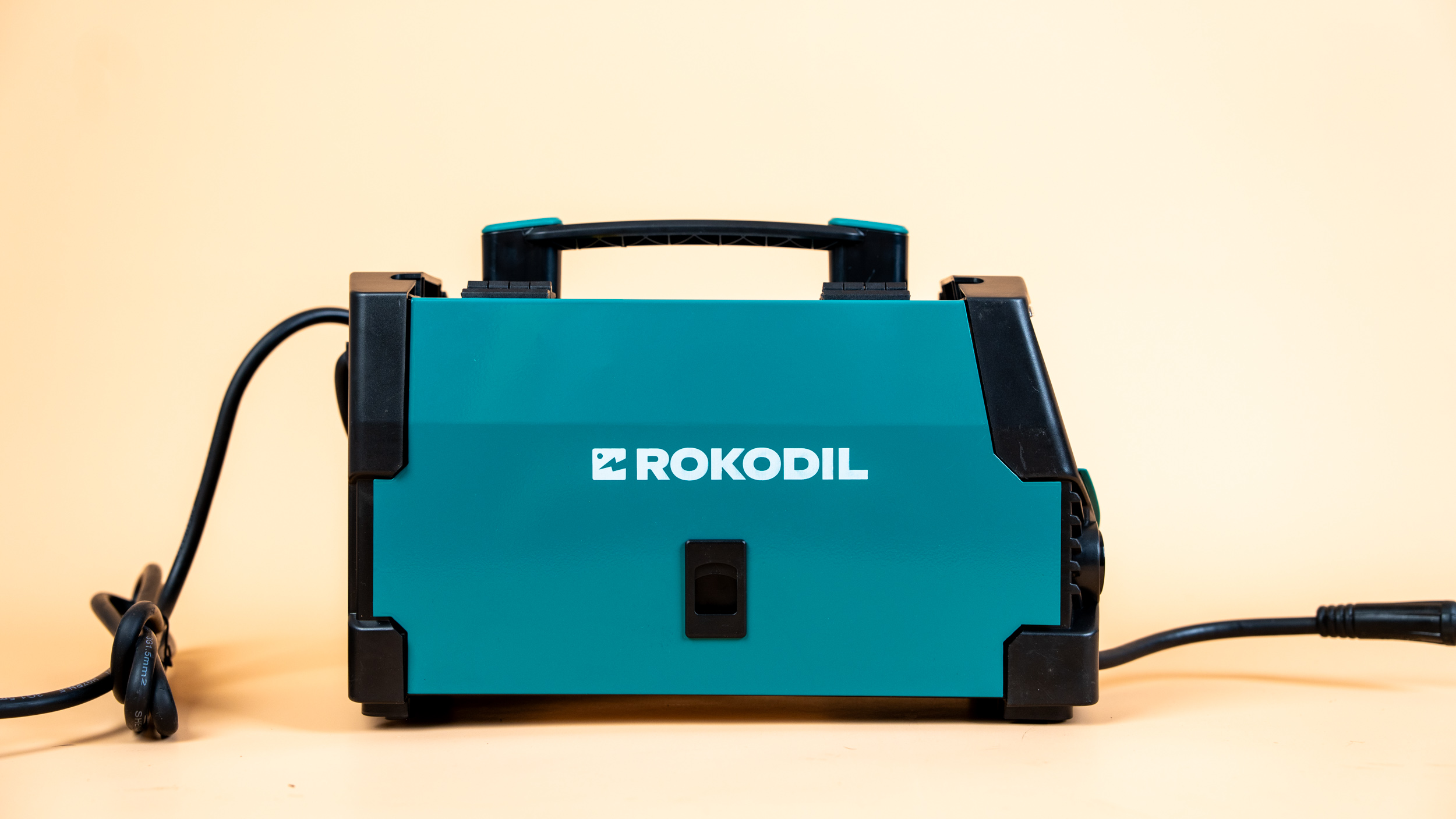

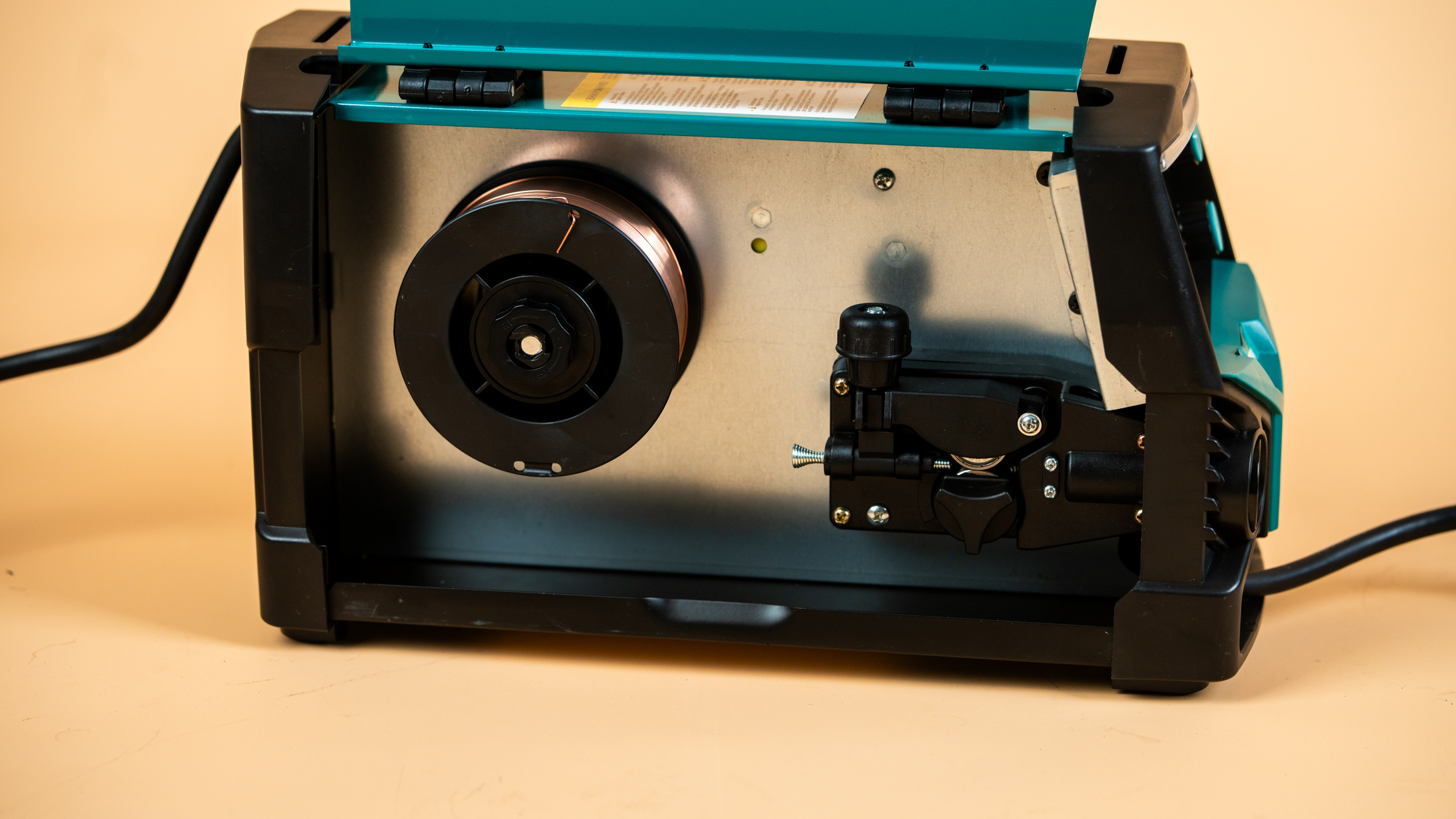

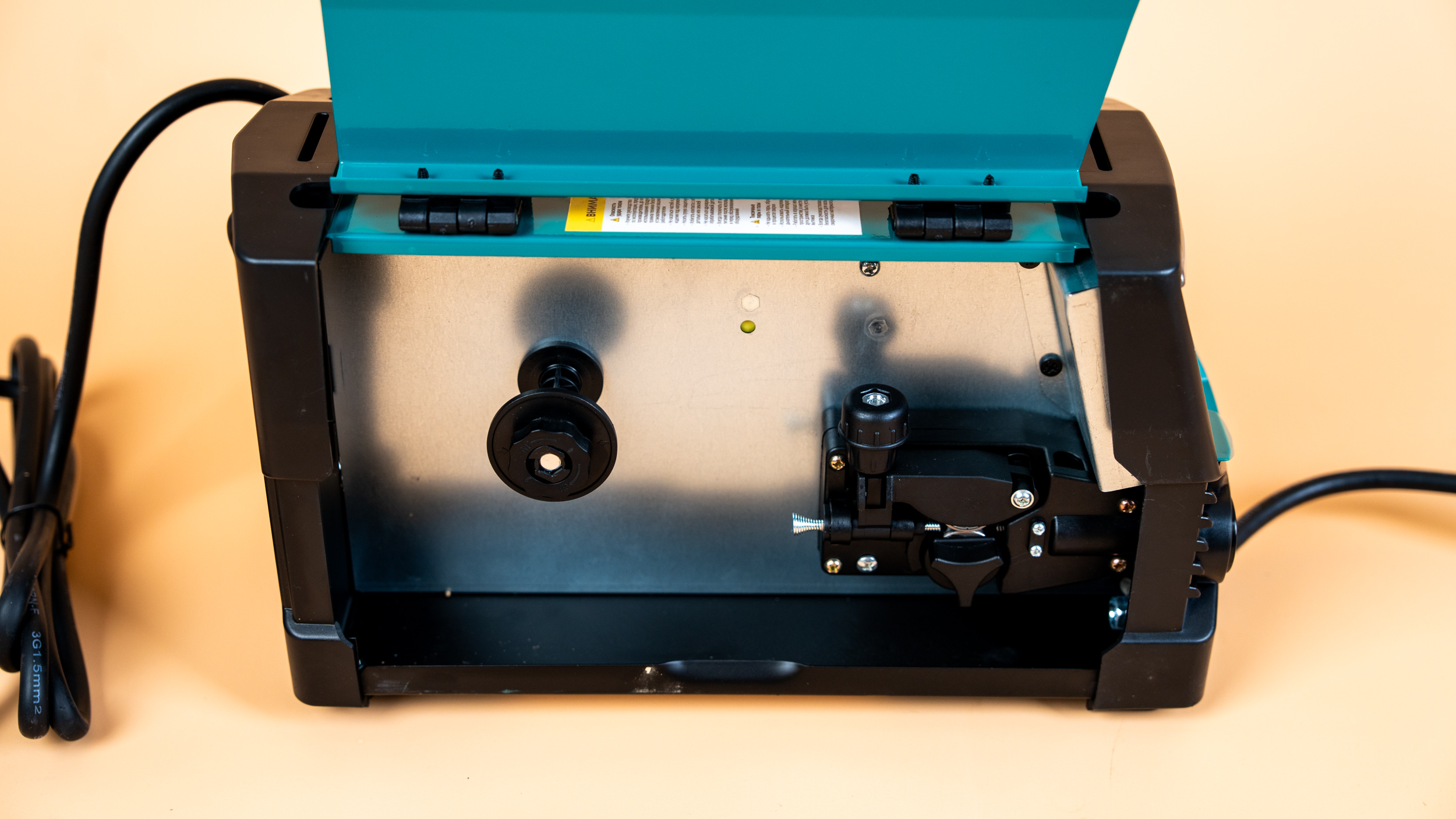

На левой стороне корпуса сварочного аппарата расположена откидная крышка. После её открытия становится доступным отсек для размещения катушки с проволокой и механизм подачи.

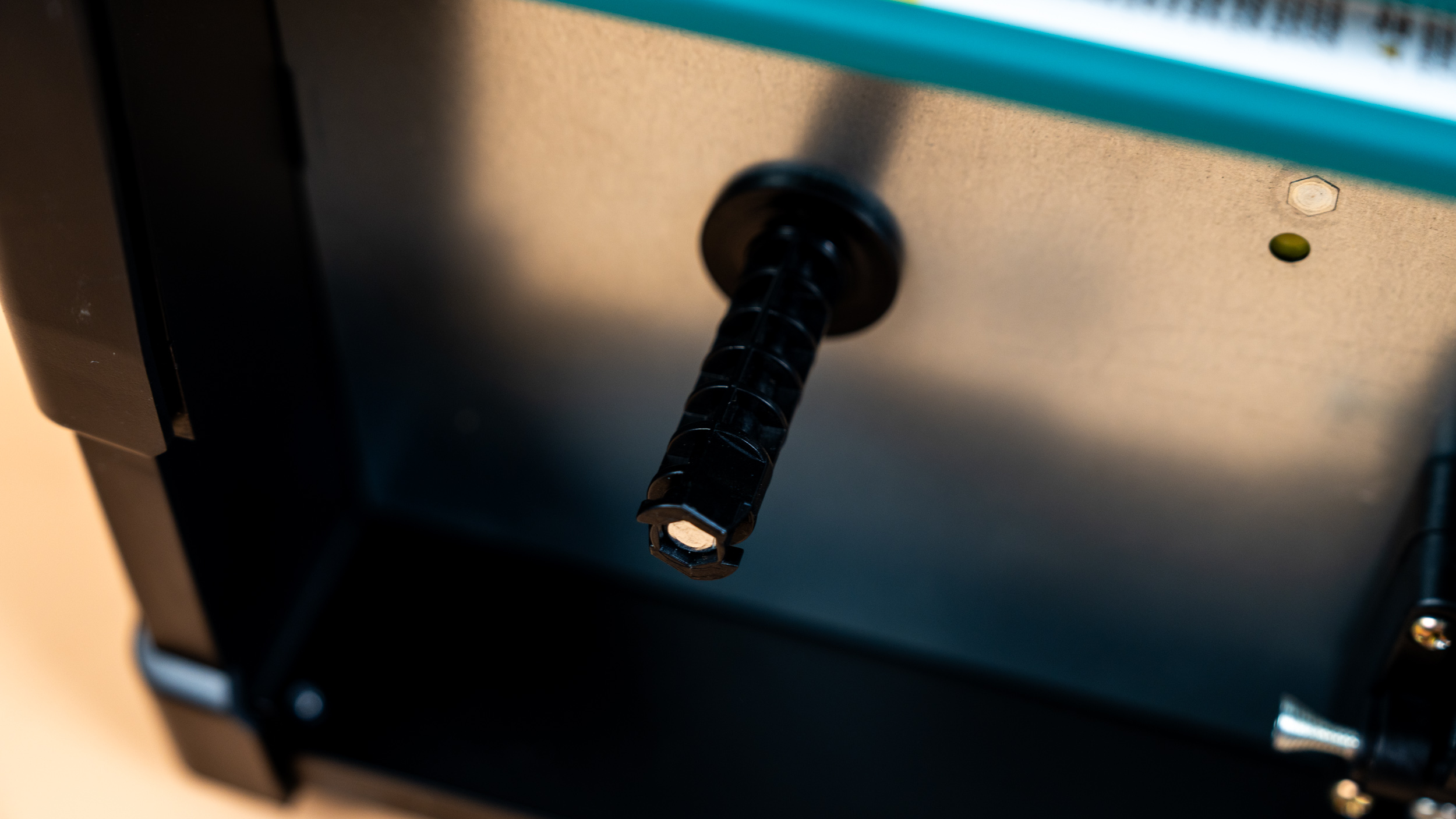

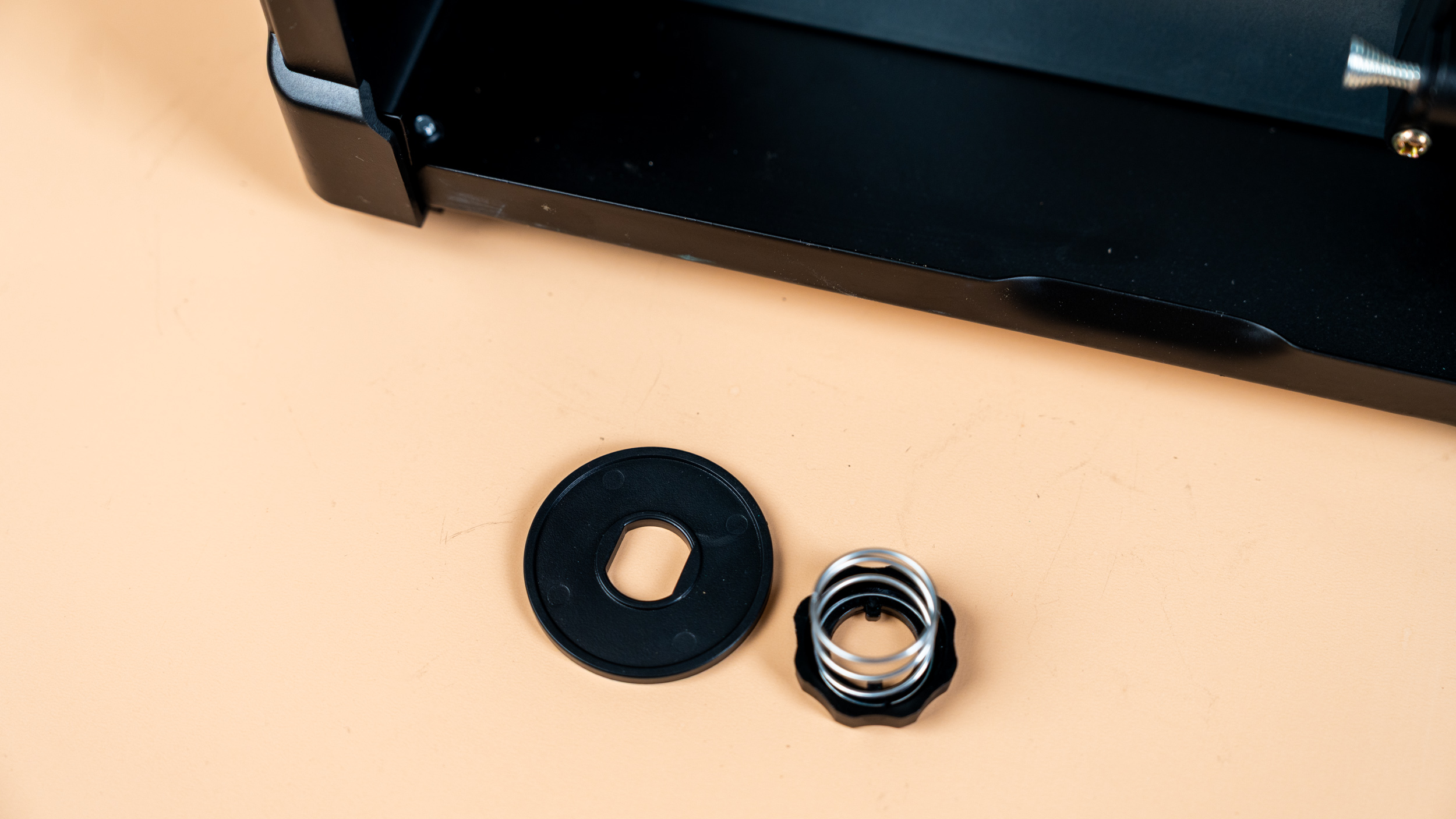

Ступица для установки катушки комплектуется втулкой и фиксирующей гайкой. Важно отметить: конструкция рассчитана на использование катушек массой не более 1 кг.

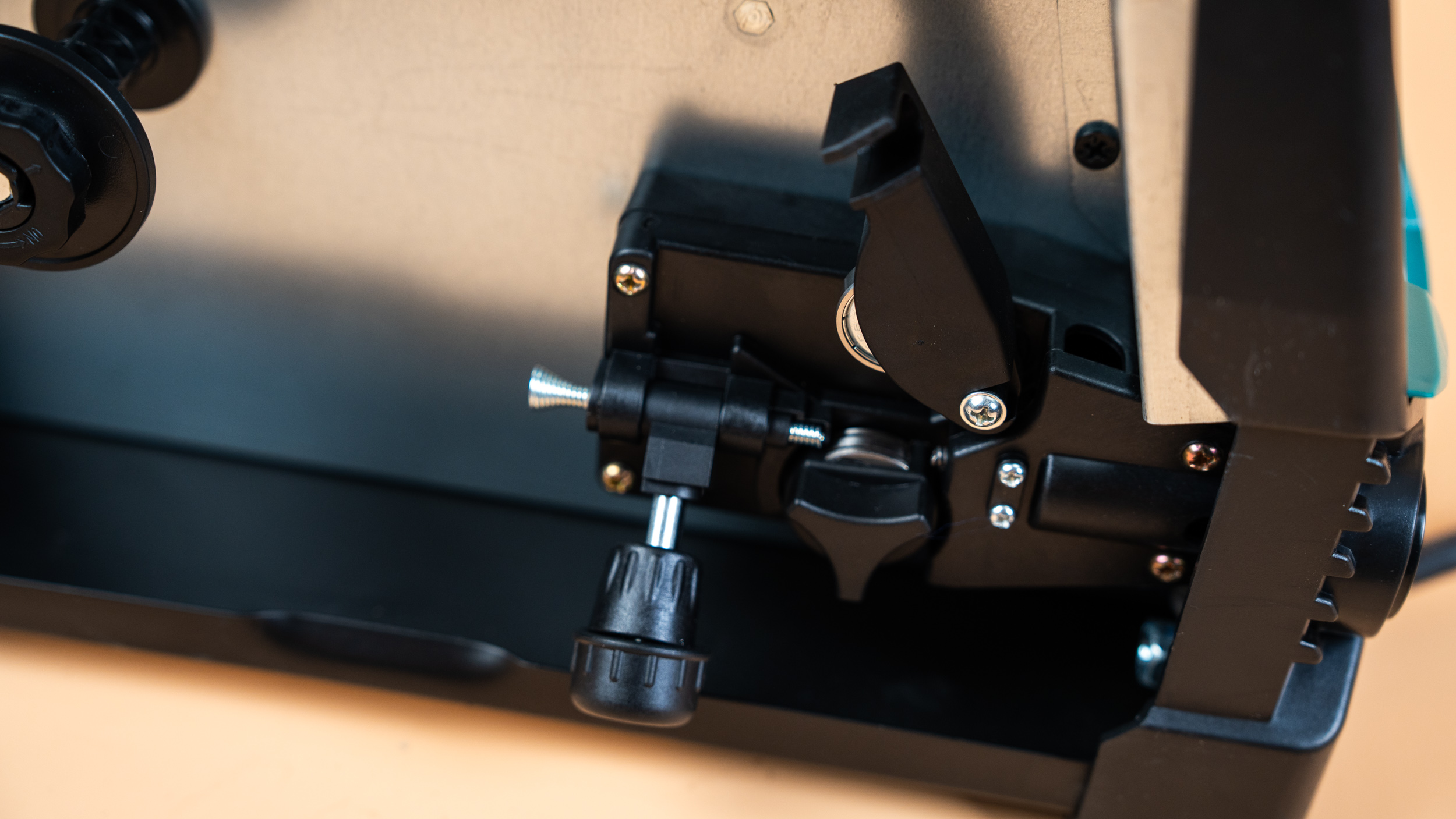

Механизм подачи состоит из нескольких компонентов:

• Канал протяжки проволоки.
• Подающего и прижимного ролика.
• Регулятора силы прижима.

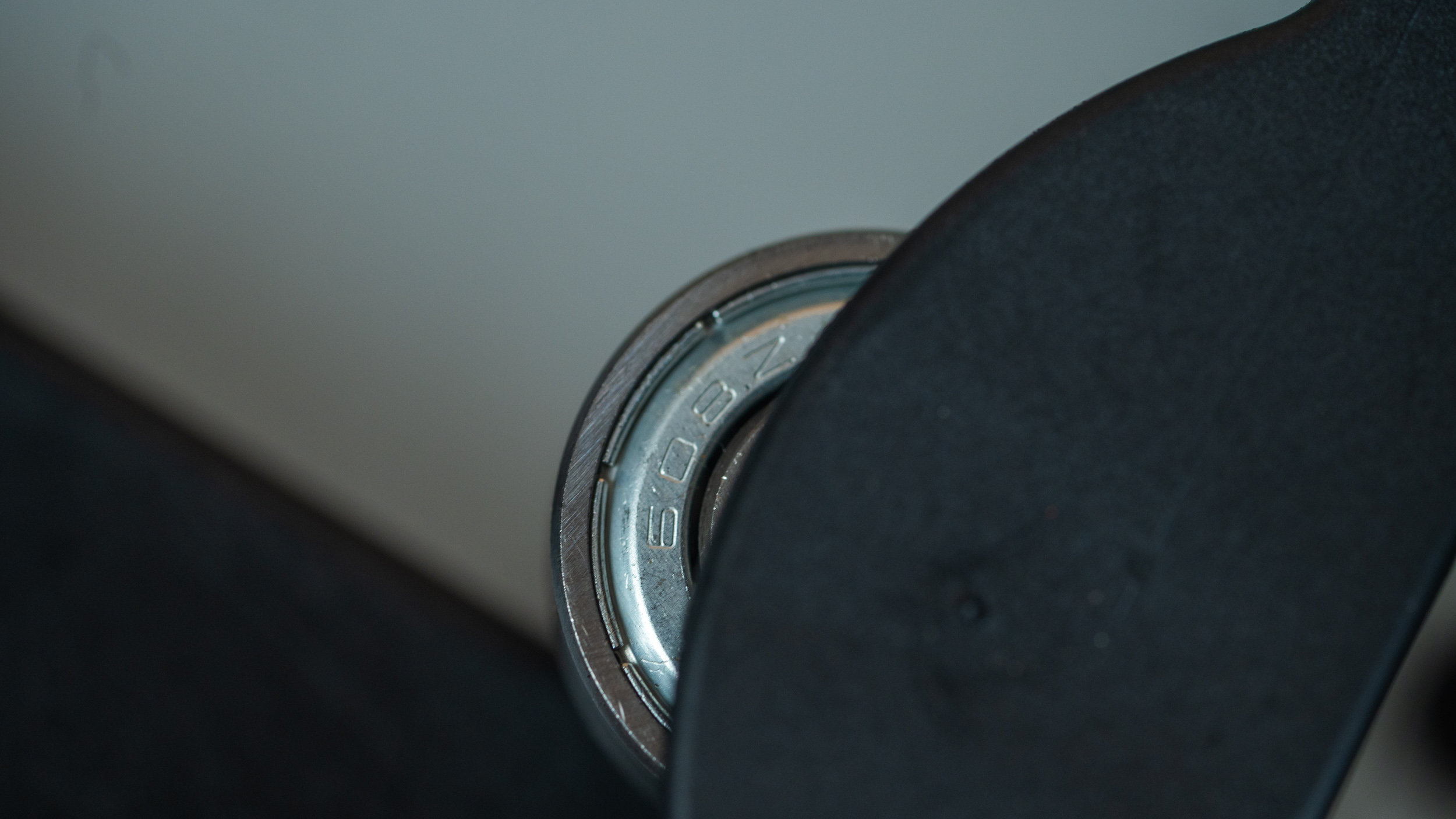

В качестве прижимного ролика используется шарикоподшипник 608Z.

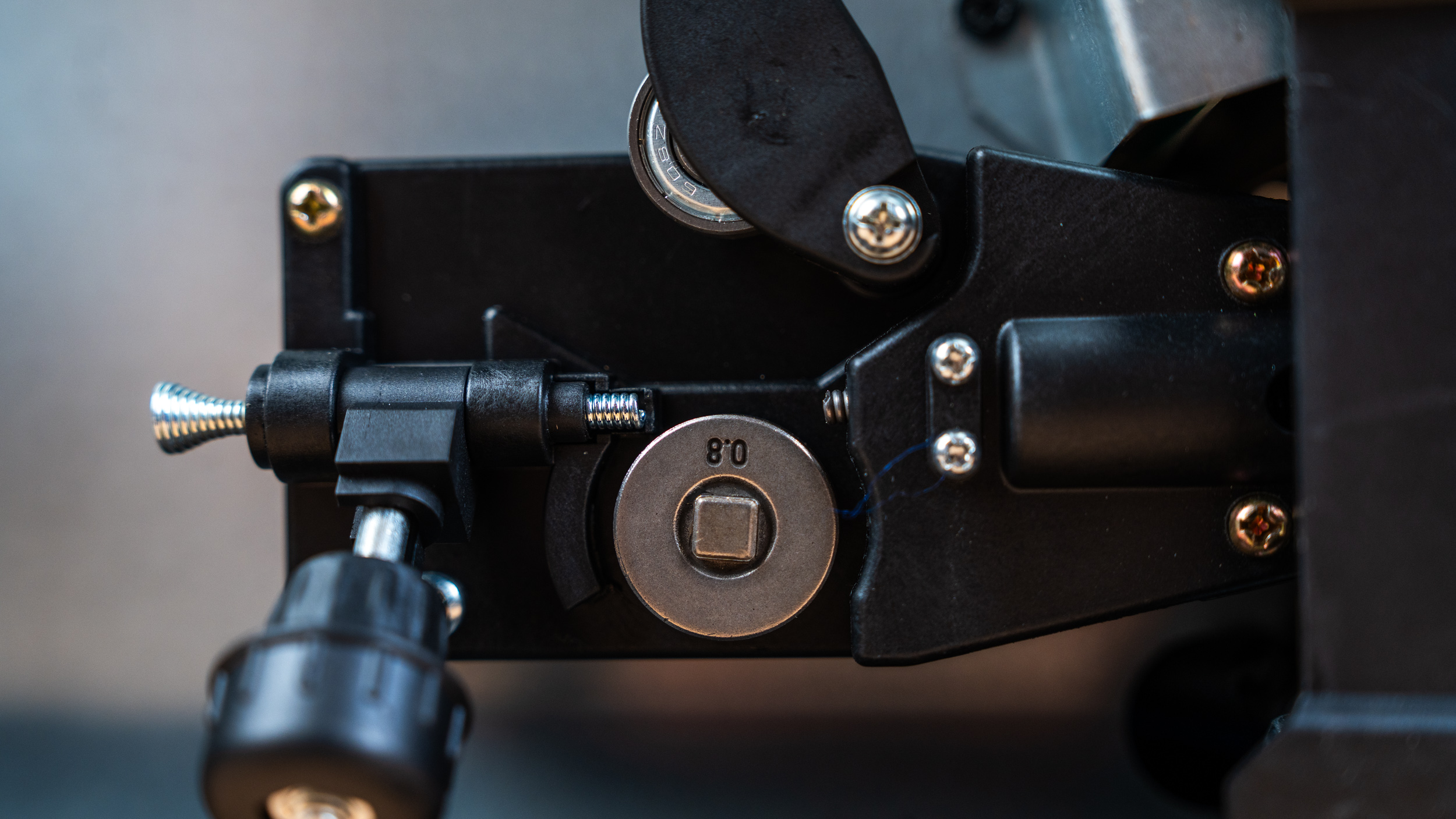

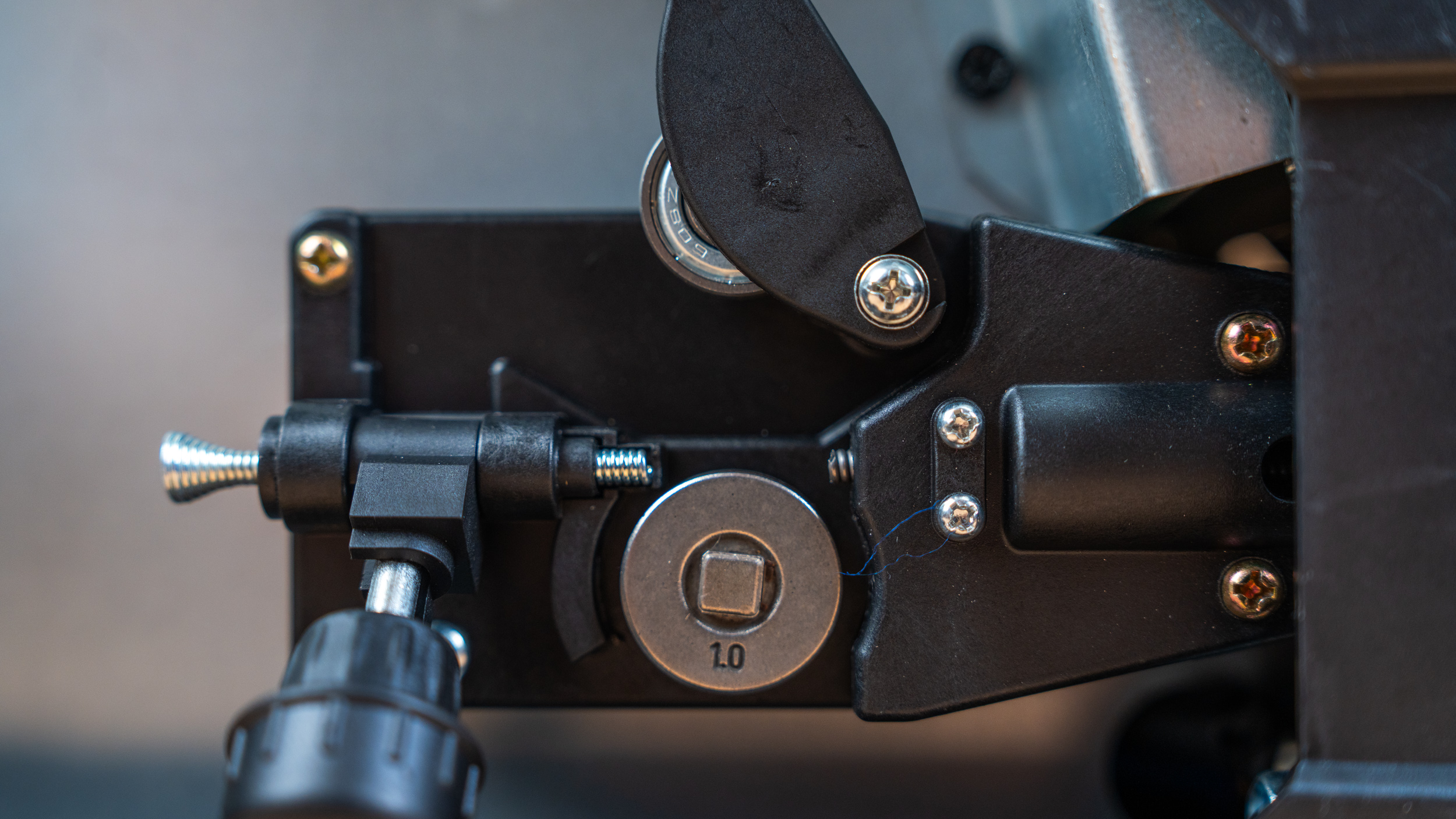

Подающий ролик, диаметром 25 мм, имеет посадочное отверстие квадратной формы (7x7 мм). На его поверхности нарезаны две канавки — для проволоки диаметром 0.8 мм и 1.0 мм. Для исключения ошибок при монтаже на ролике нанесена соответствующая маркировка.

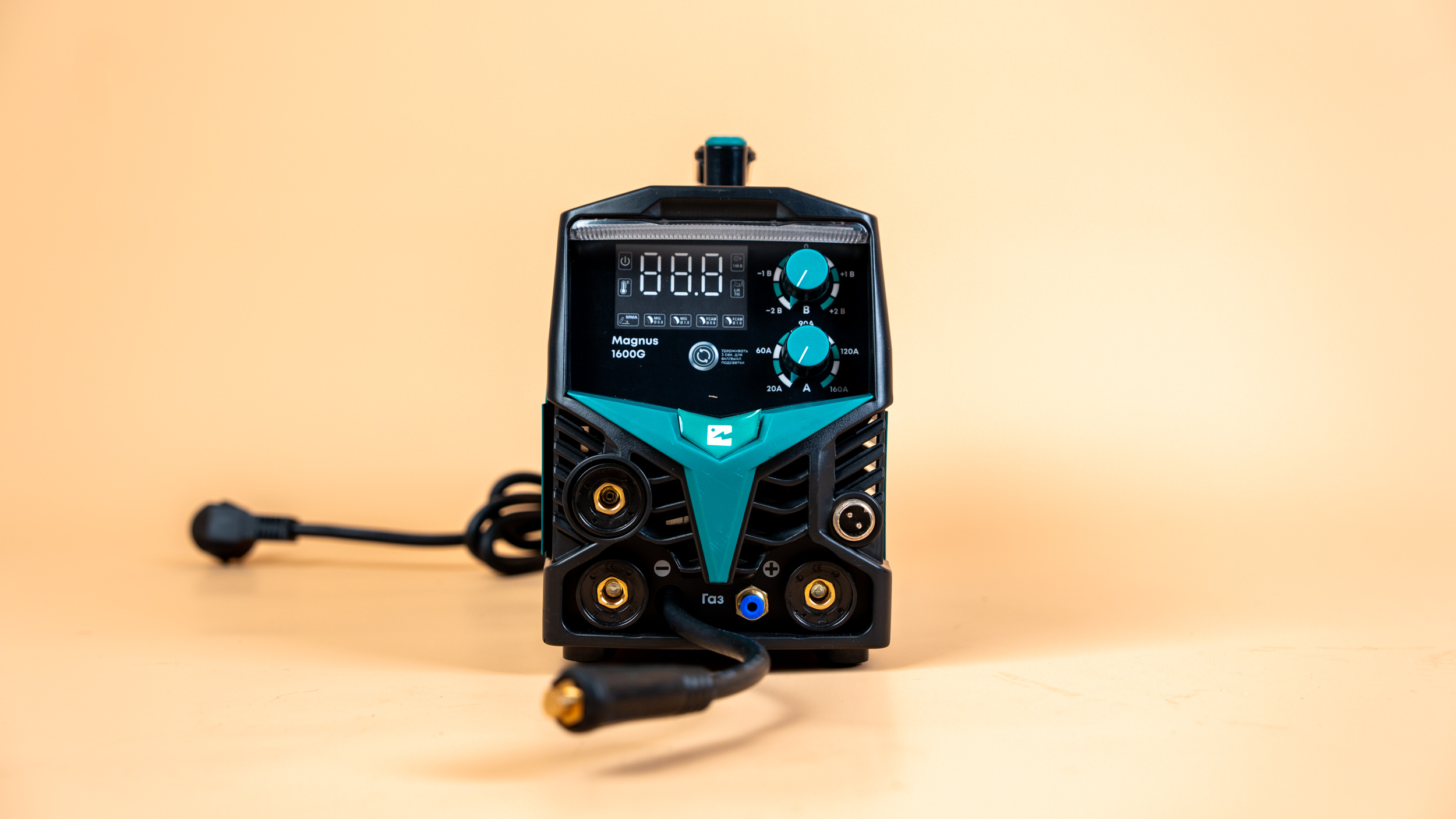

Лицевая панель содержит элементы управления и разъёмы для подключения: два стандартных байонетных разъёма («+» и «-»), разъем для подключения горелки и штуцер для подачи газа.

Панель управления

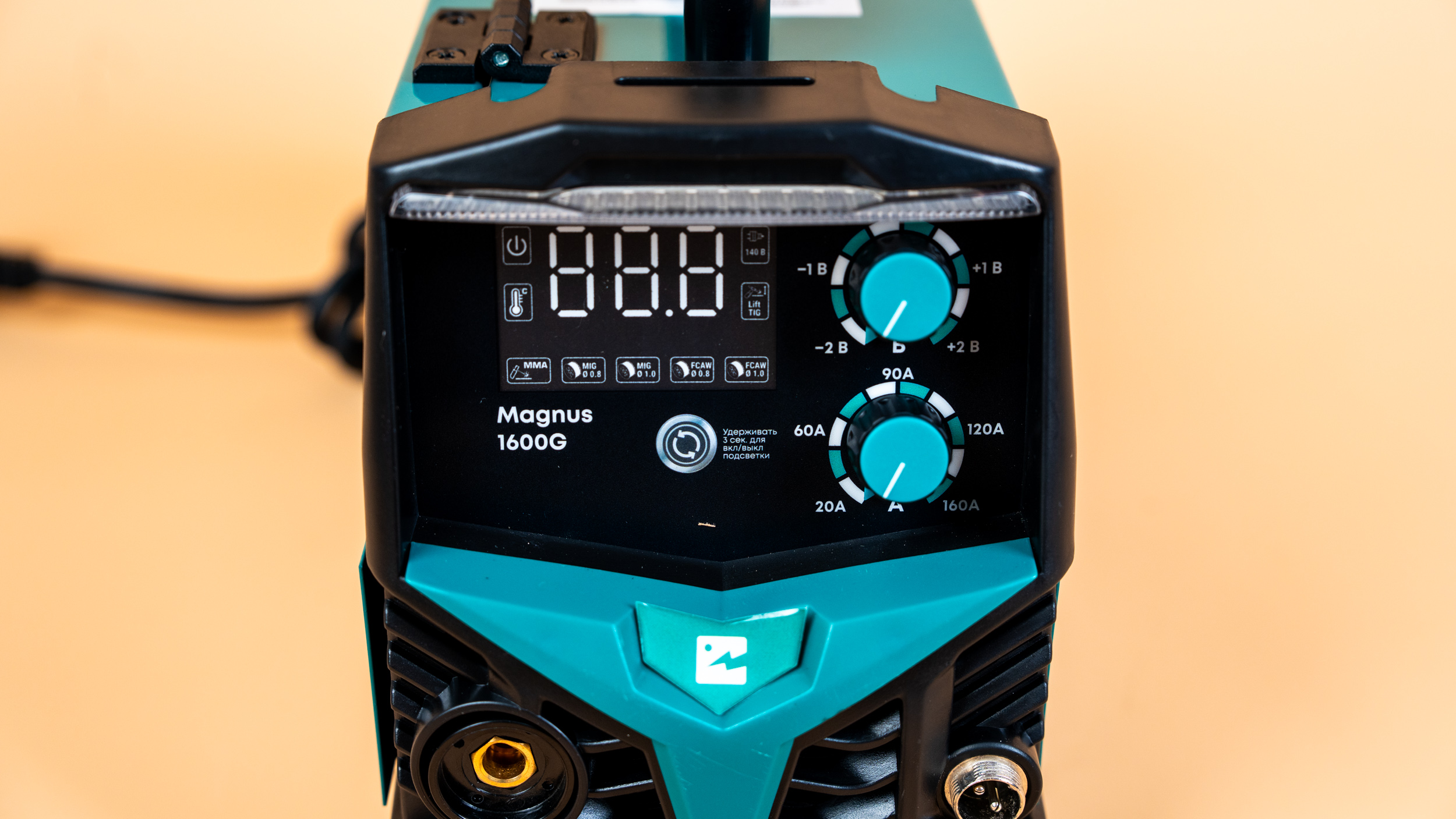

Органы управления аппаратом представлены информативным дисплеем и двумя поворотными регуляторами, отвечающими за настройку силы тока и скорости подачи сварочной проволоки.

Для выбора метода работ предусмотрена отдельная кнопка, переключающая шесть основных режимов.

Как начинающему сварщику, мне особенно важны функции, обеспечивающие стабильность и удобство работы. Rokodil Magnus 1600G обладает функцией форсажа дуги, которая компенсирует колебания напряжения в сети, что критически важно в условиях нестабильного напряжения, часто встречающихся в гараже и за городом. Еще одним важным помощником для новичка являются функции горячего старта, обеспечивающая мгновенное зажигание дуги, и антизалипания, предотвращающая прилипание проволоки. Индикатор перегрева, расположенный возле цифрового индикатора, своевременно сигнализирует о необходимости прерывания работы.

Кабели

Зажим

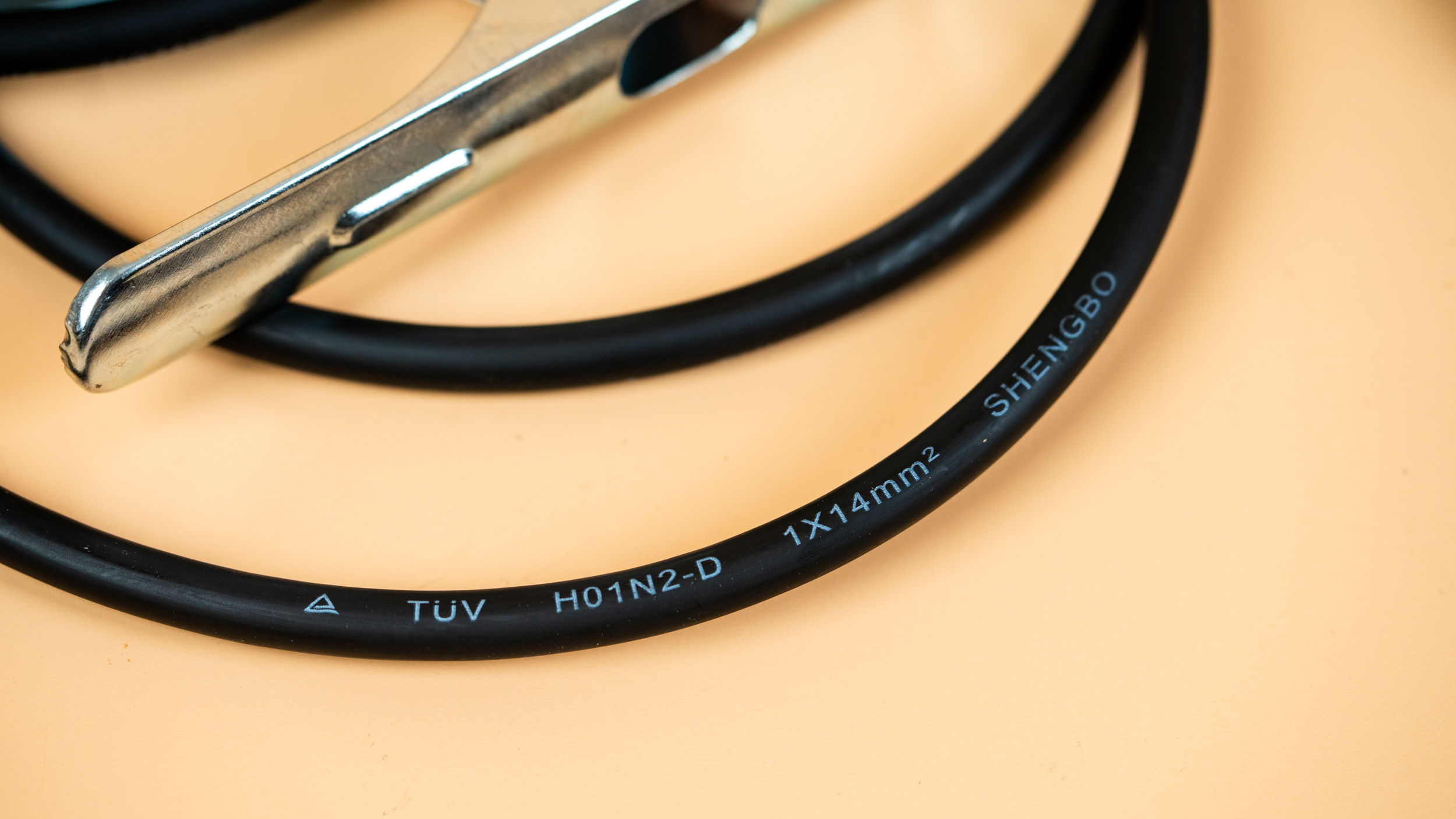

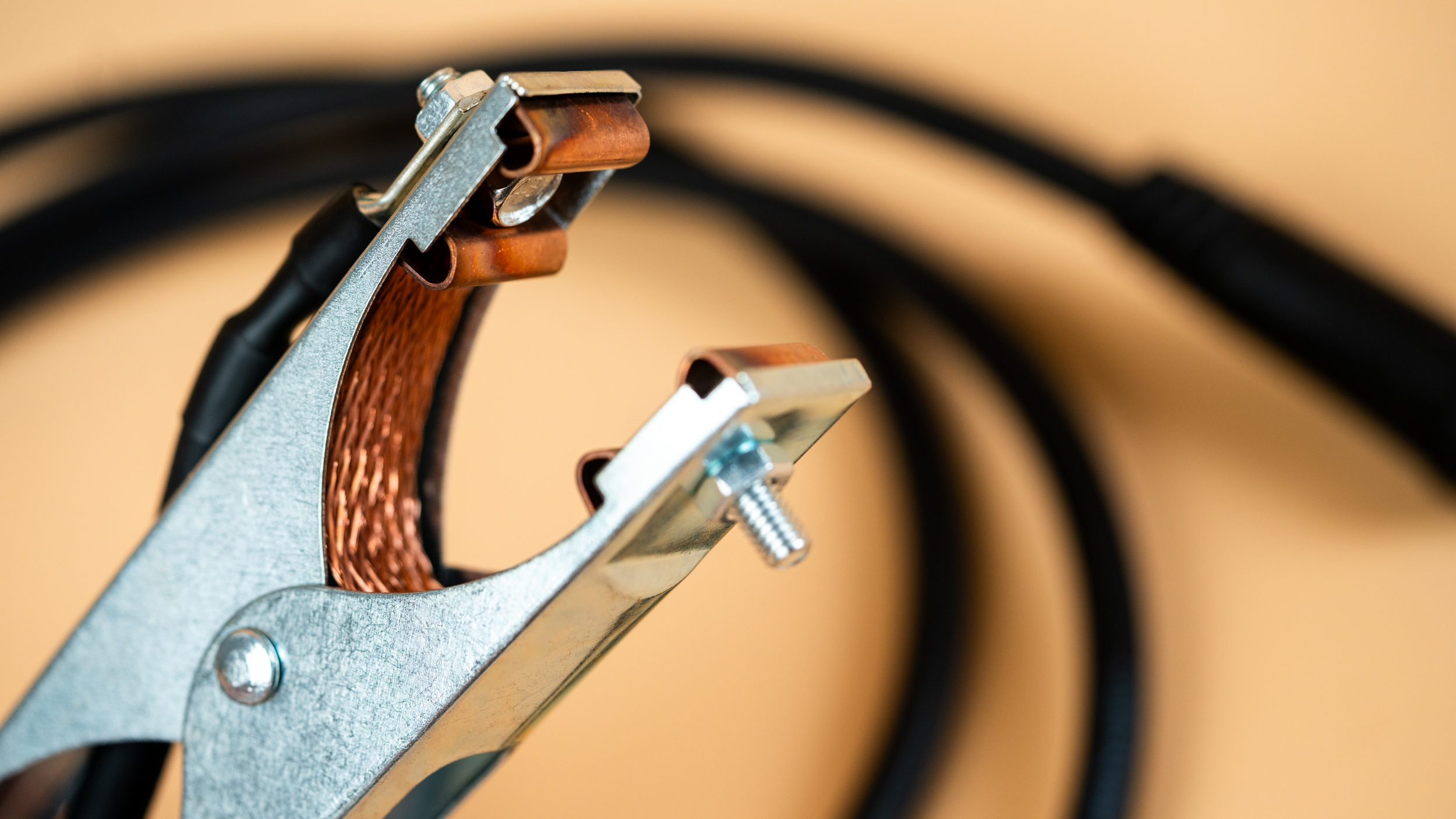

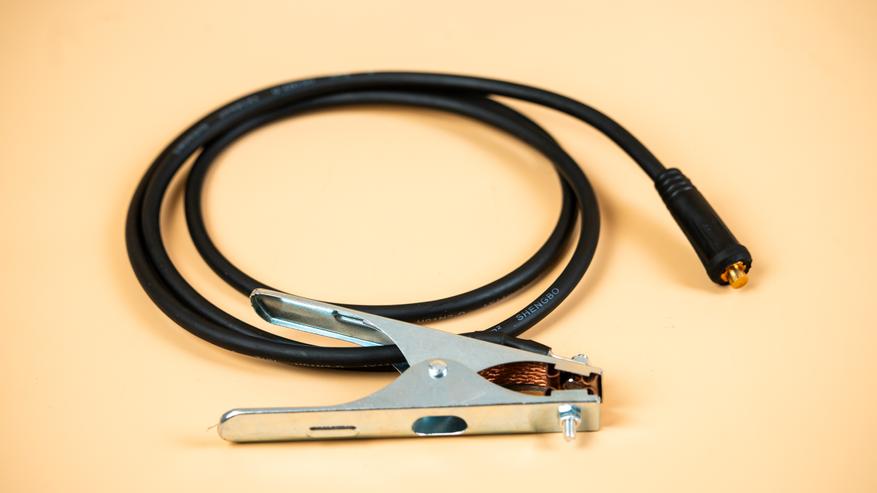

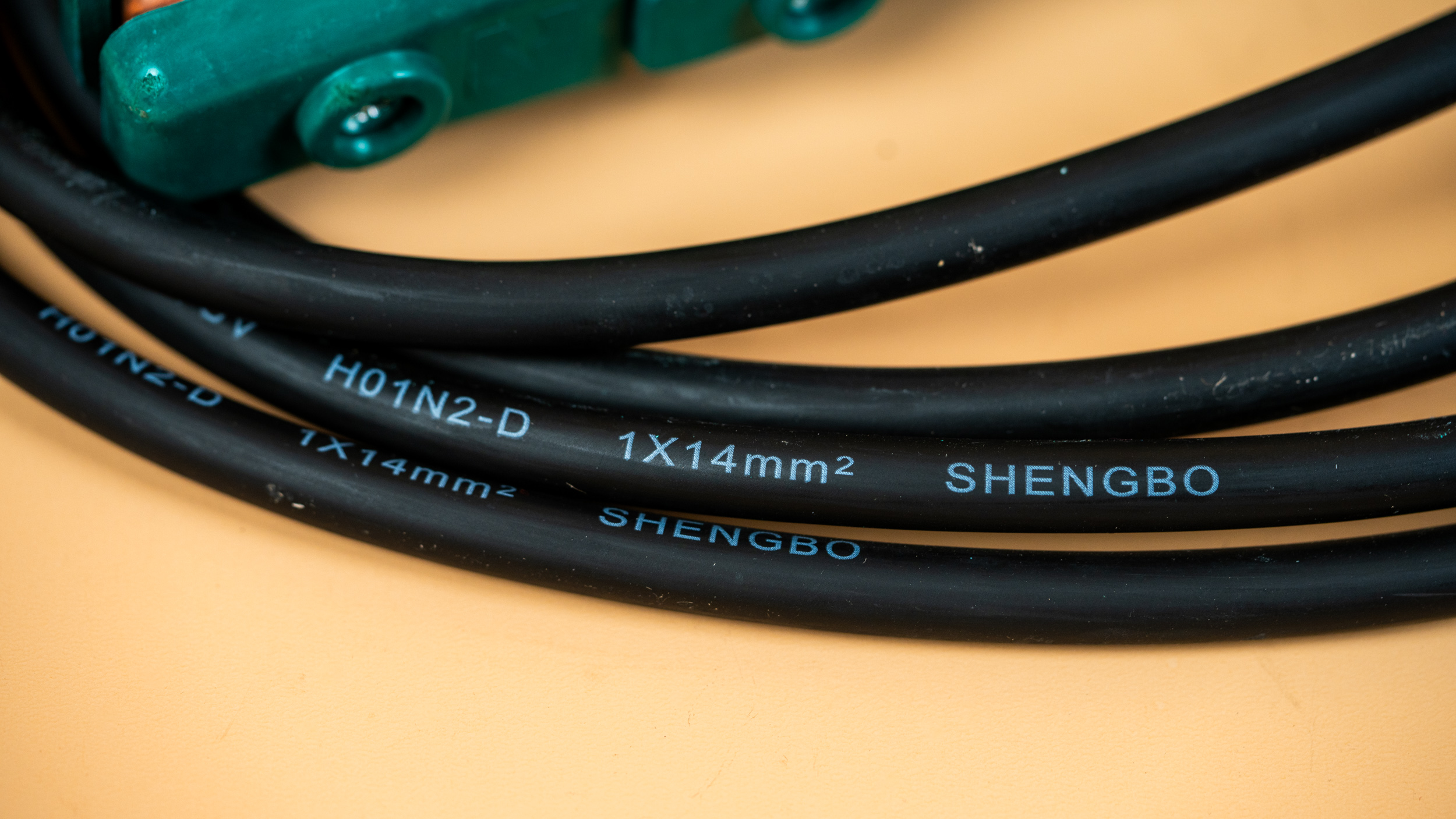

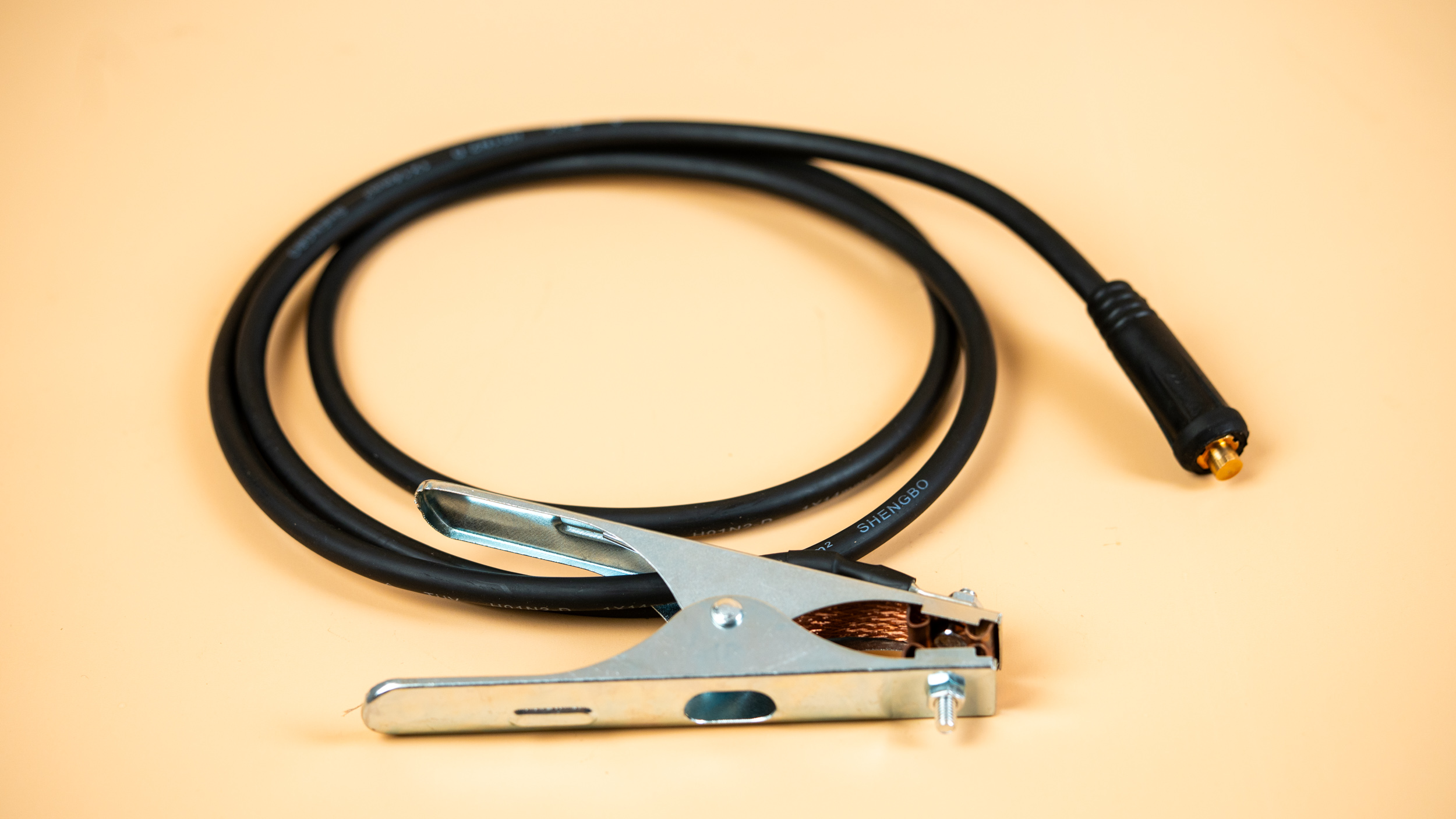

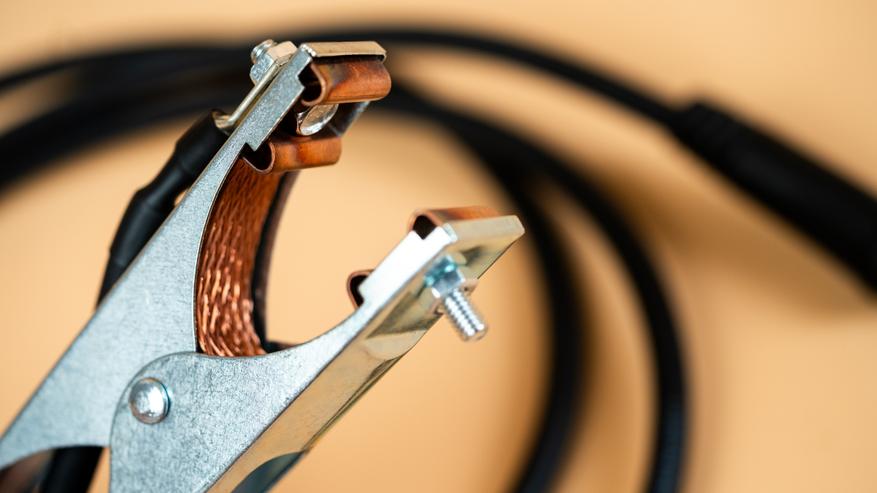

Сварочный зажим выполнен в стандартной конструкции. Его общая длина составляет один метр. Пружинный механизм обладает достаточным усилием для надежной фиксации на детали, однако площадь контакта ограничена. С противоположной от губок стороны кабель сварочного зажима оборудован опрессованным медным наконечником. Соединение дополнительно защищено термоусадочной трубкой и механически усилено болтовым креплением.

Электрододержатель

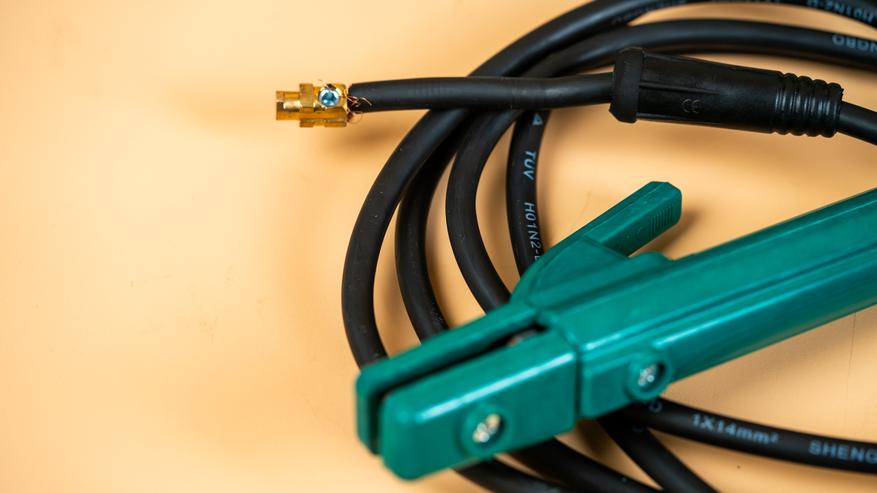

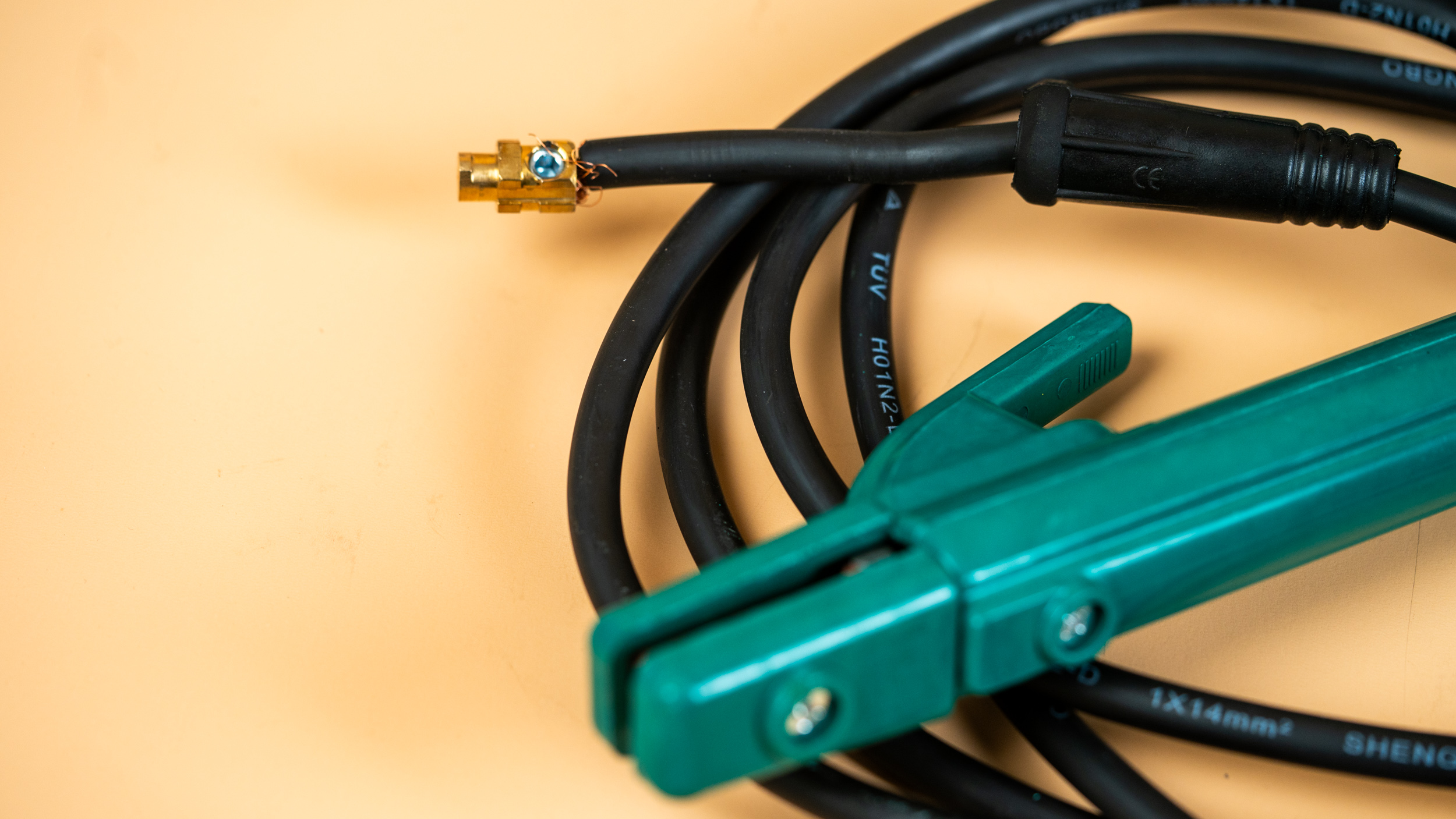

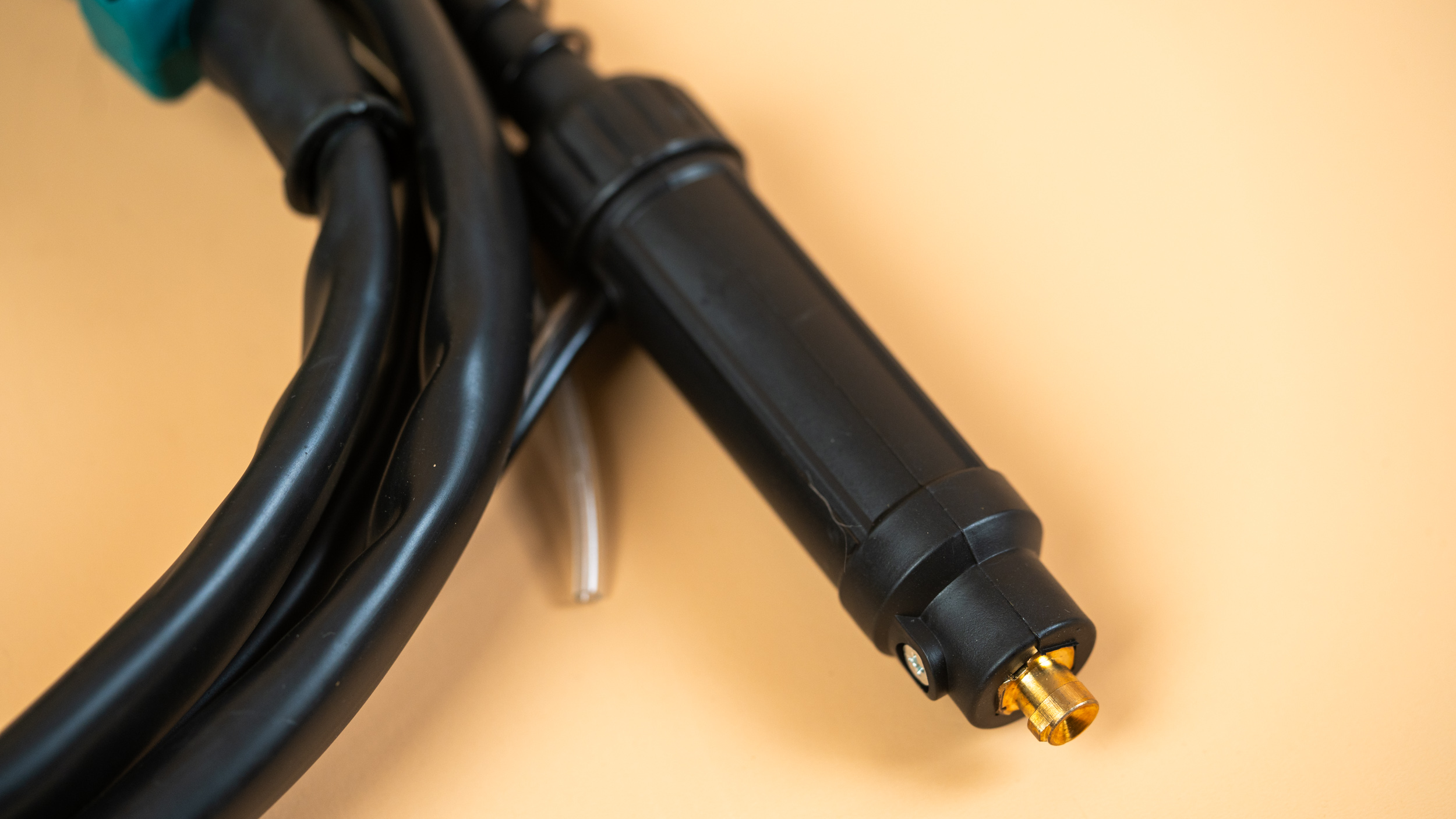

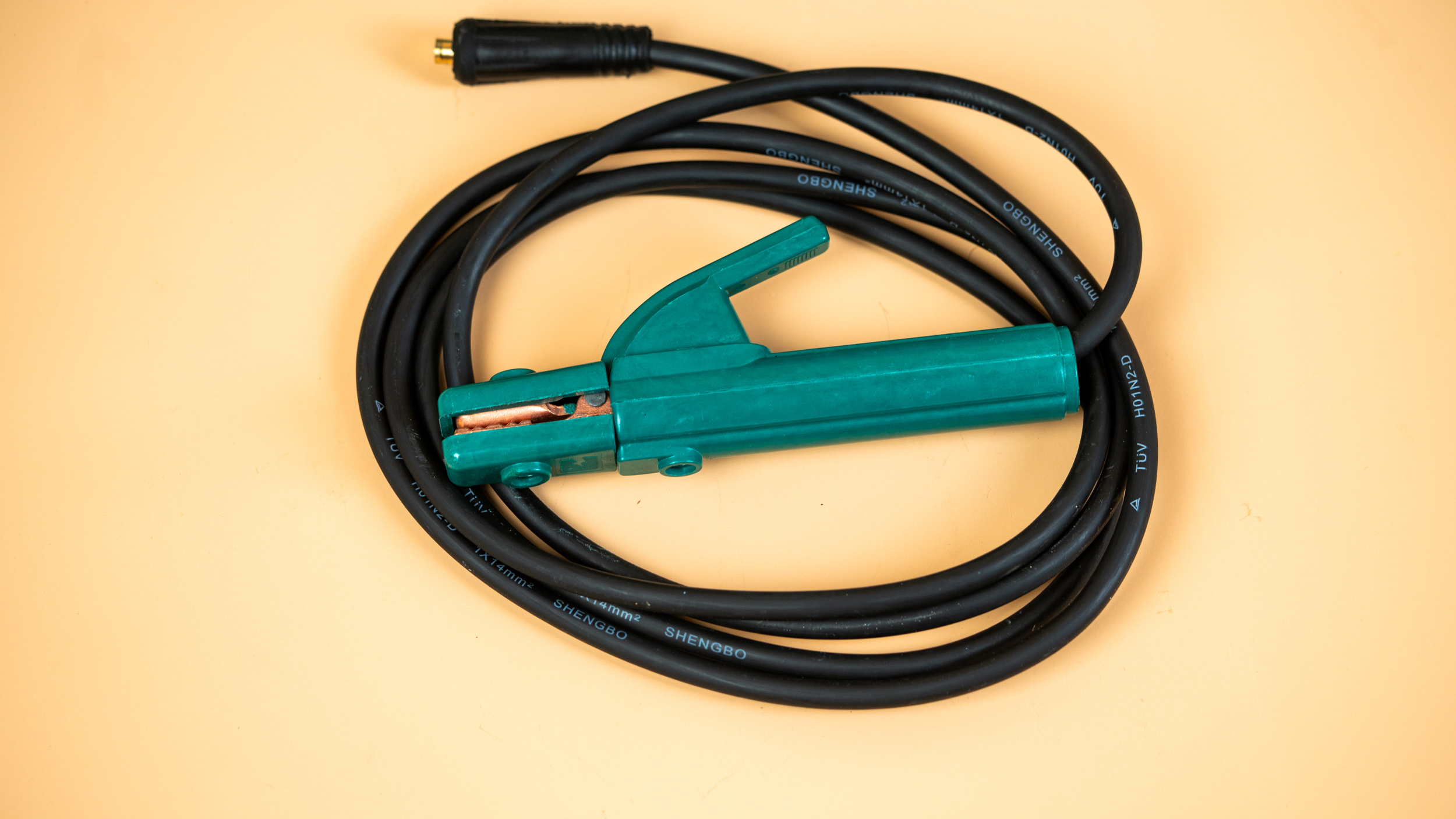

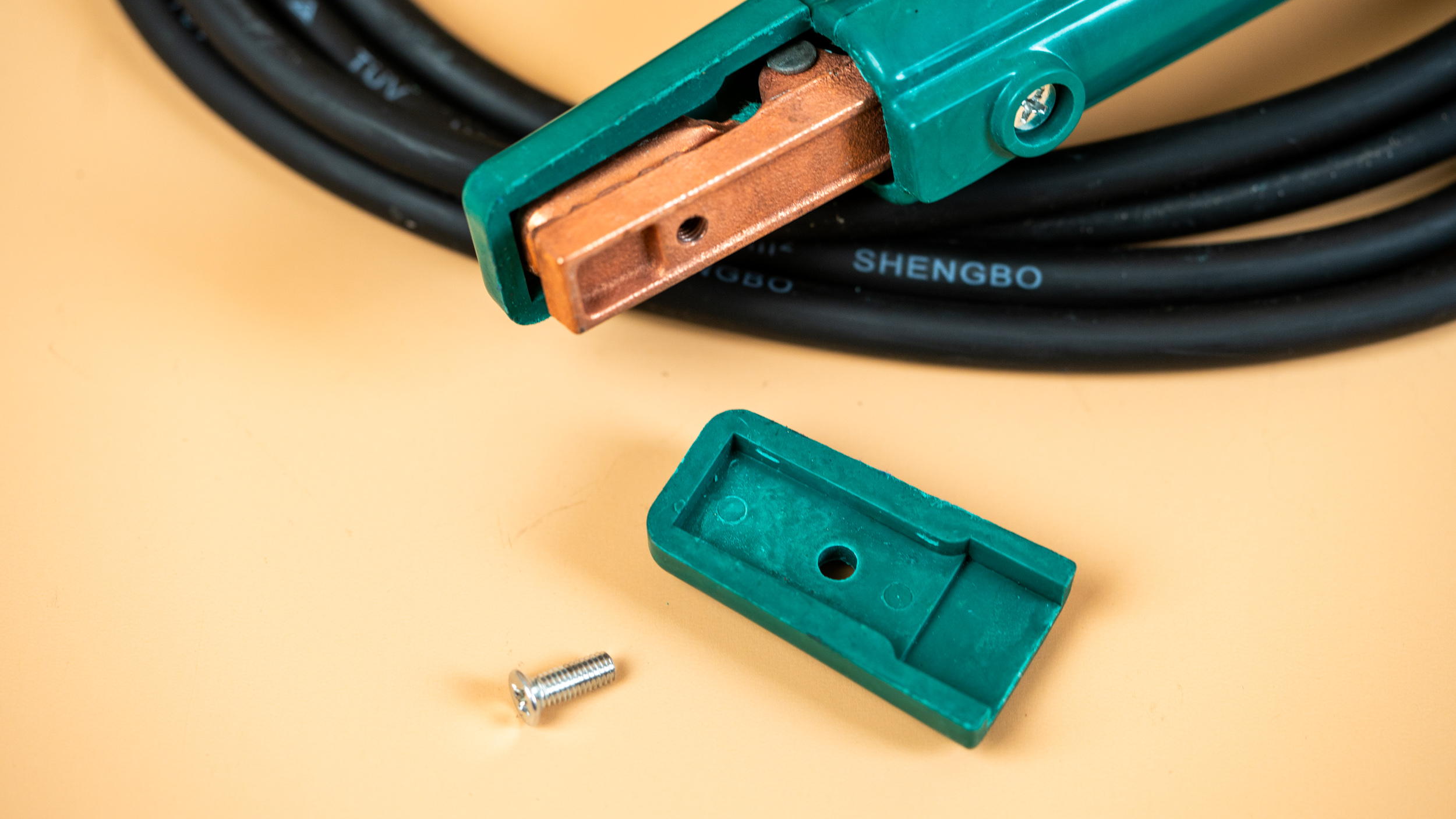

Электрододержатель выполнен в классическом исполнении типа «прищепка», соответствующем модели ЭД 1618 У1 по ГОСТ 14651-78. Общая длина держателя с кабелем составляет 1,3 метра. Конструкция комплектного держателя обеспечивает возможность фиксации электрода под различными углами. Прижим электрода осуществляется с помощью подвижной верхней прижимной губки. Нижняя литая часть губок с медным покрытием является токопроводящей. Кабель надёжно зафиксирован в гильзе при помощи двух винтов. Для подключения используется байонетный штекер, аналогичный по конструкции и исполнению разъёму на сварочном зажиме массы.

Горелка

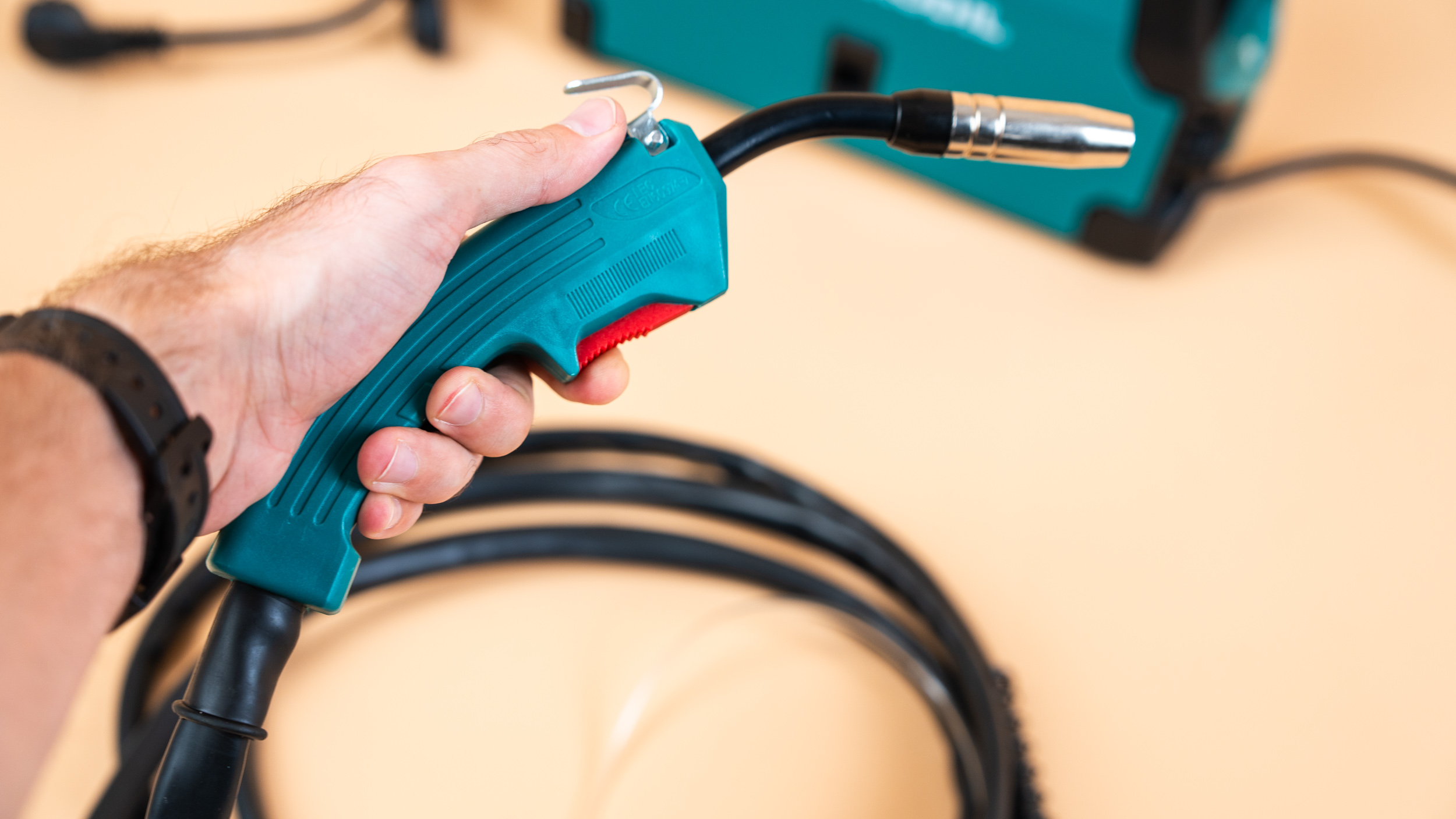

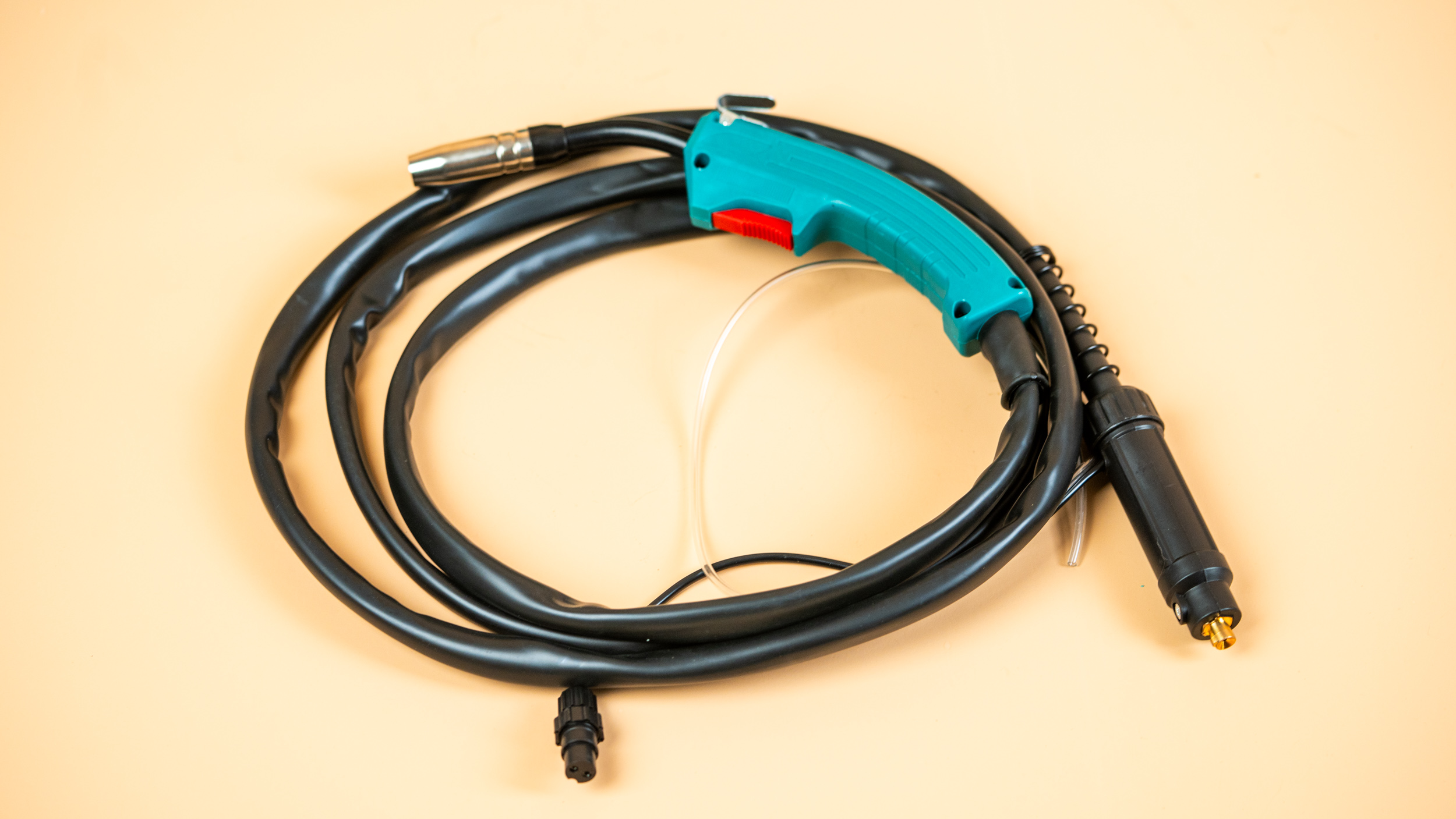

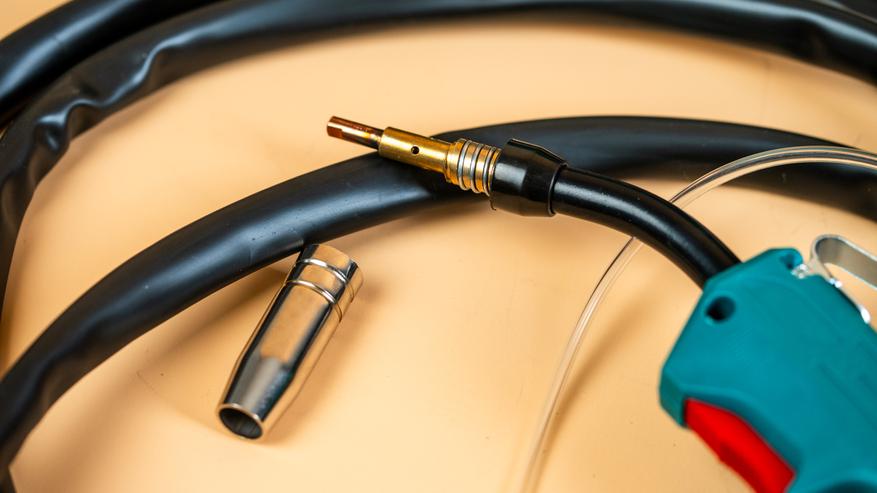

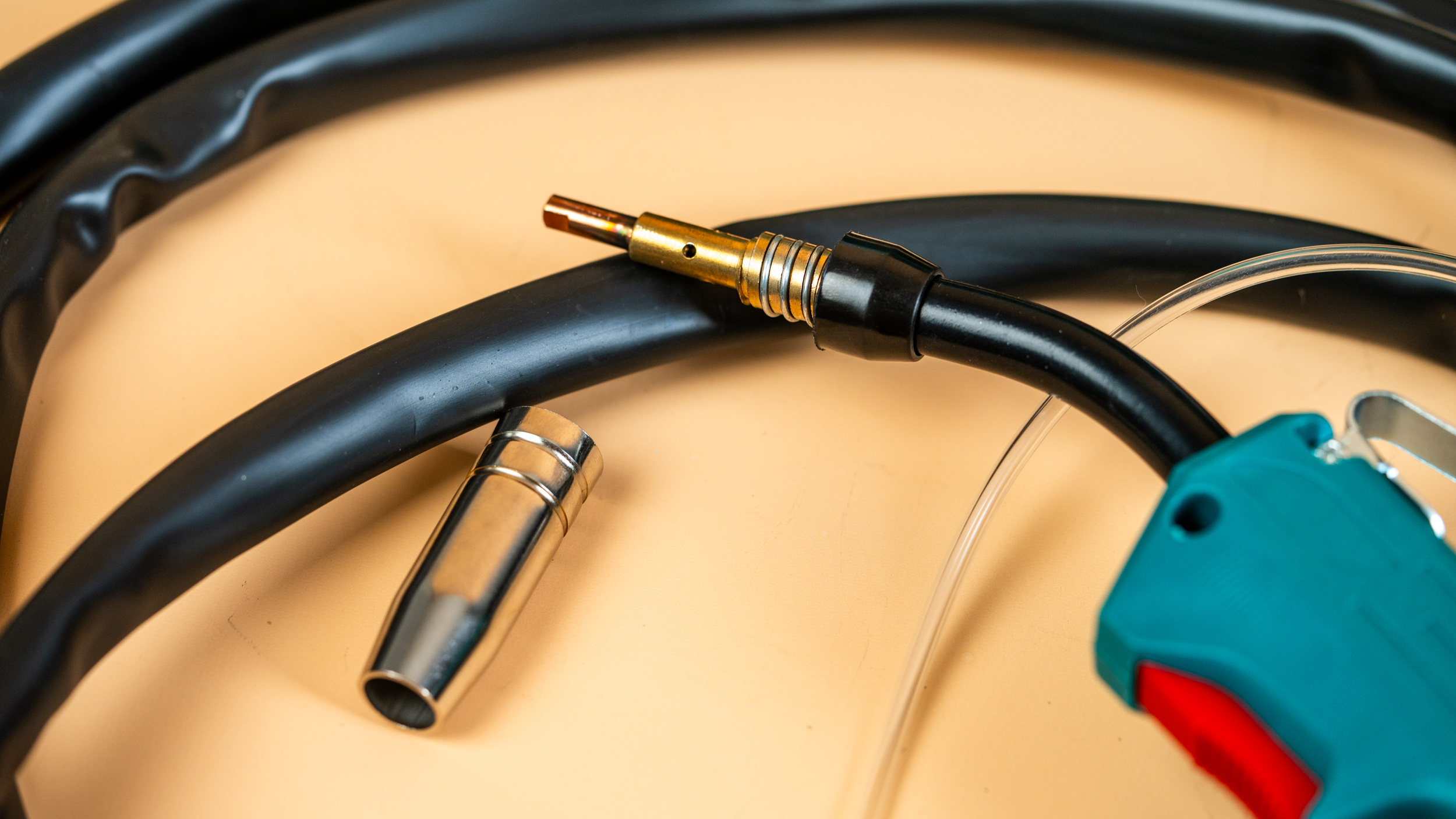

Горелка оснащена эргономичной рукоятью из приятного на ощупь пластика с мелким рифлением, обеспечивающей надежный и комфортный захват. Управление подачей проволоки осуществляется посредством кнопки, расположенной на рукояти. Комплектное сопло имеет стандартные размеры 12x53 мм. Замена токосъёмного наконечника производится в два этапа: сначала демонтируется сопло, затем откручивается сам наконечник. В базовой комплектации установлен наконечник для проволоки диаметром 0,8 мм. Дополнительно аппарат укомплектован сменным наконечником с внутренним диаметром 1,0 мм. Оба наконечника выполнены в распространённом стандарте: длина 25 мм с присоединительной резьбой М6.

Эксплуатация

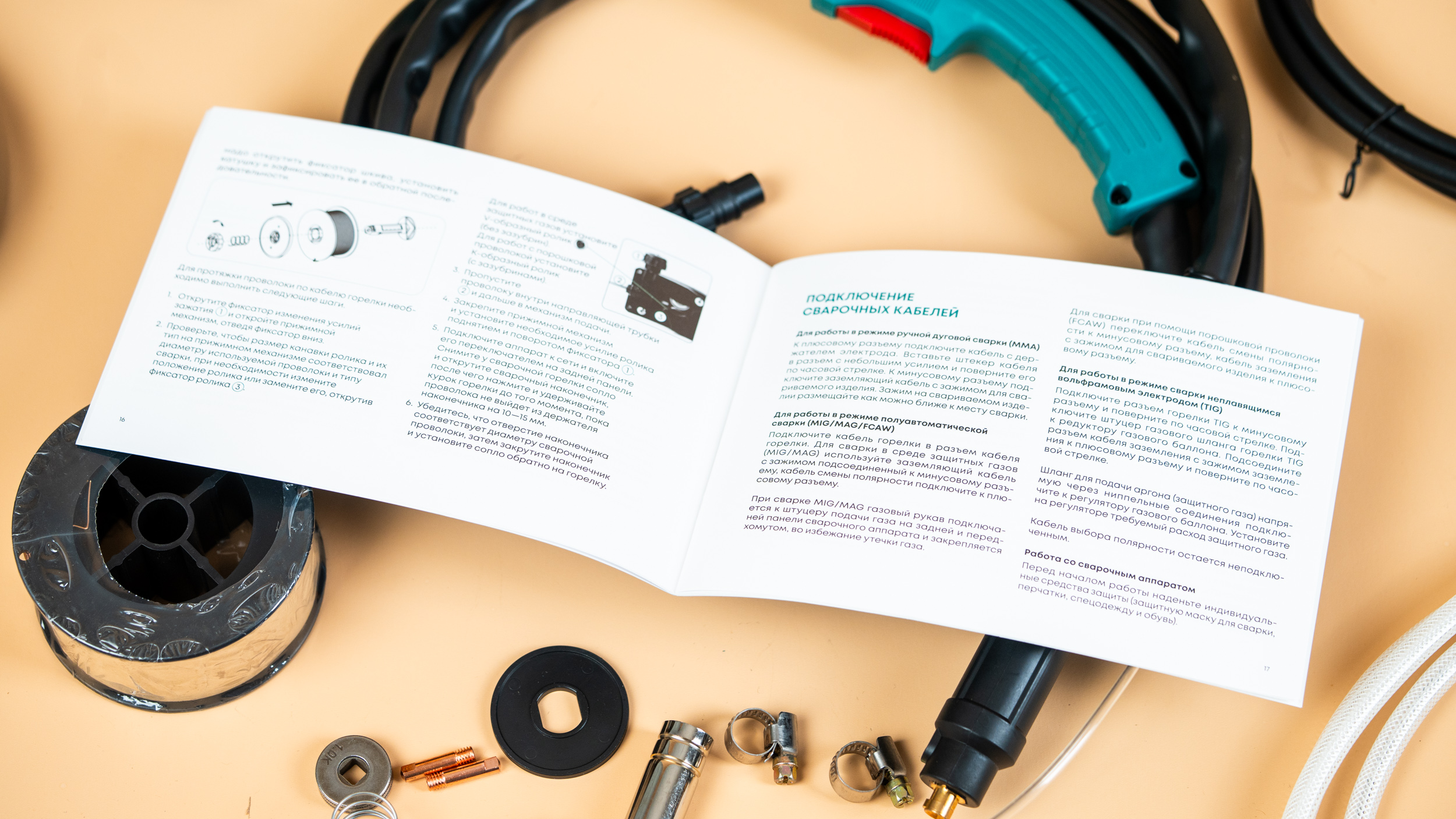

Прежде чем начать эксплуатацию сварочного полуавтомата, крайне важно ознакомиться с печатной инструкцией. В ней подробно изложены все необходимые этапы и процедуры для обеспечения корректной и бесперебойной работы устройства. Не пренебрегайте изучением руководства, так как это поможет избежать ошибок и продлить срок службы сварочного аппарата. Внимательное прочтение позволит вам усвоить правильную последовательность действий и избежать возможных проблем в процессе сварки.

Далее я представлю плоды своих первых опытов работы с Rokodil Magnus 1600G. Прошу строго не судить мои сварочные швы, ибо это был мой дебют в этом ремесле.

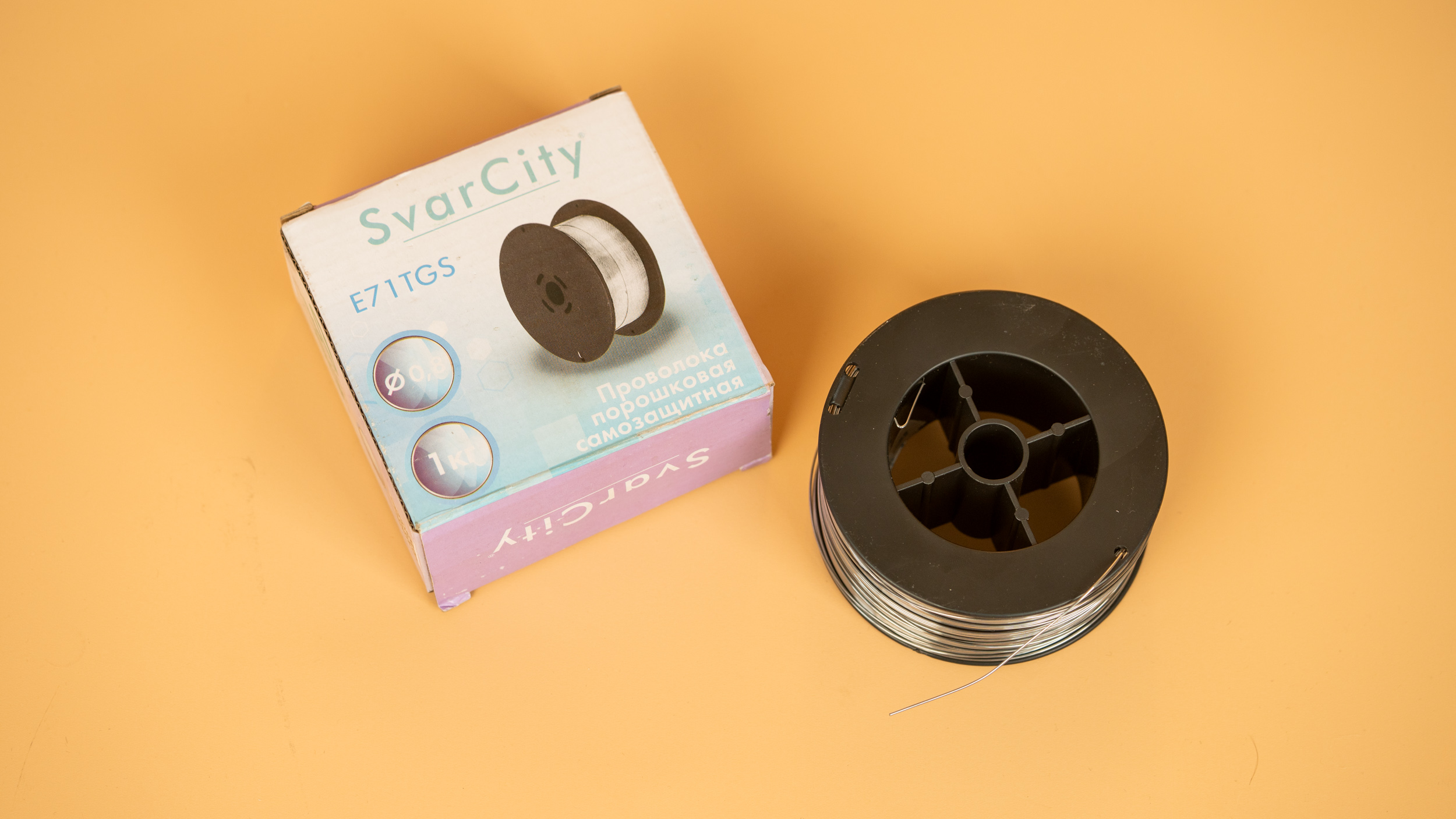

С отсутствием у меня газового баллона для теста сварочных работ была приобретена самозащитная порошковая проволока диаметром 0.8 мм. Так же проведу тест сварочных работ с помощью электрода взятого у соседа по гаражу.

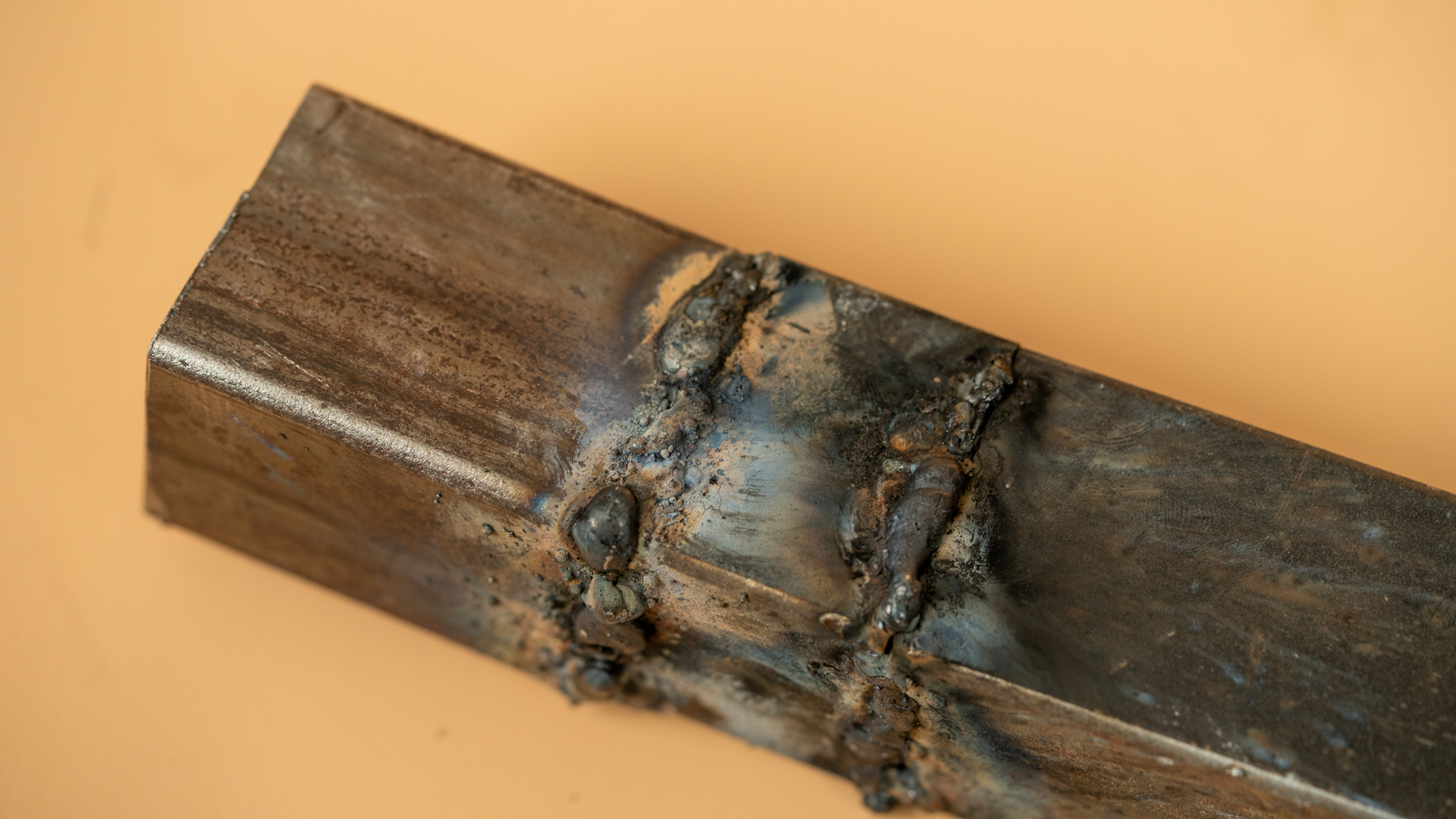

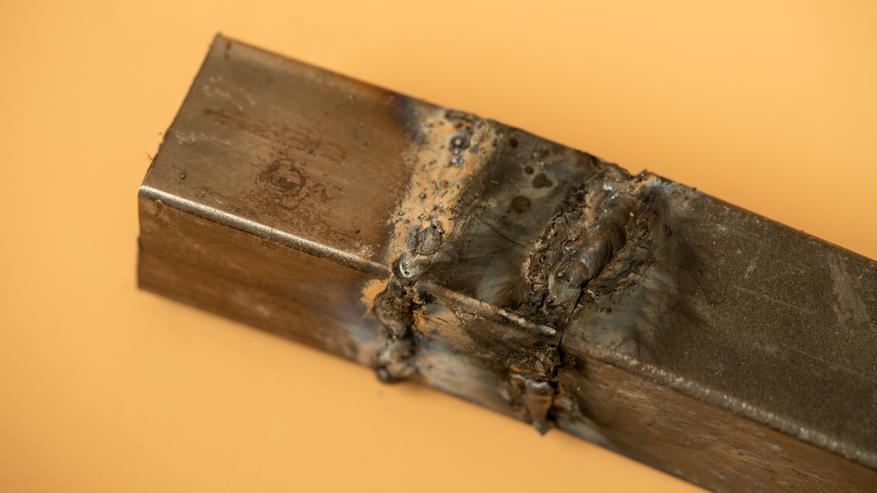

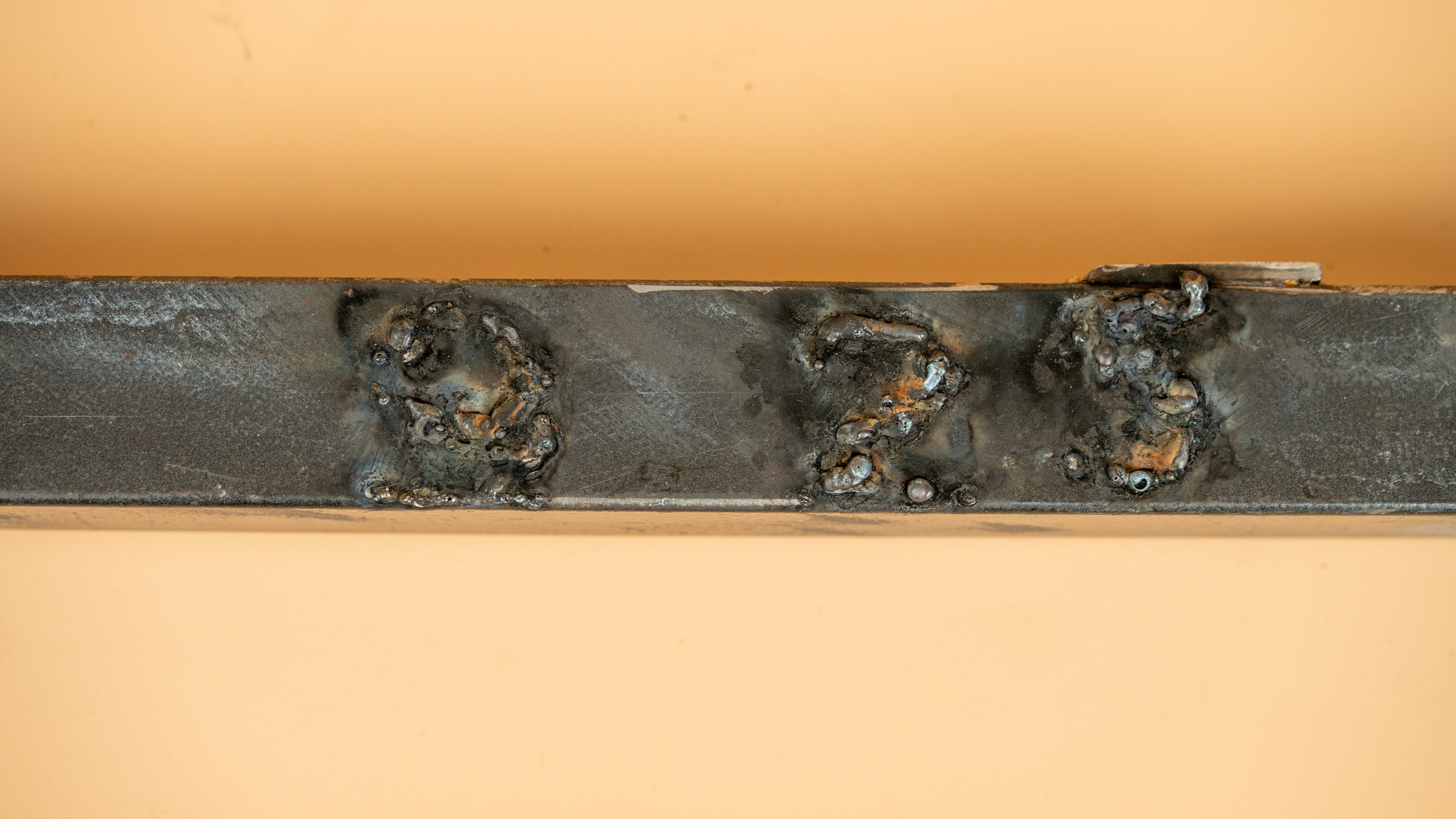

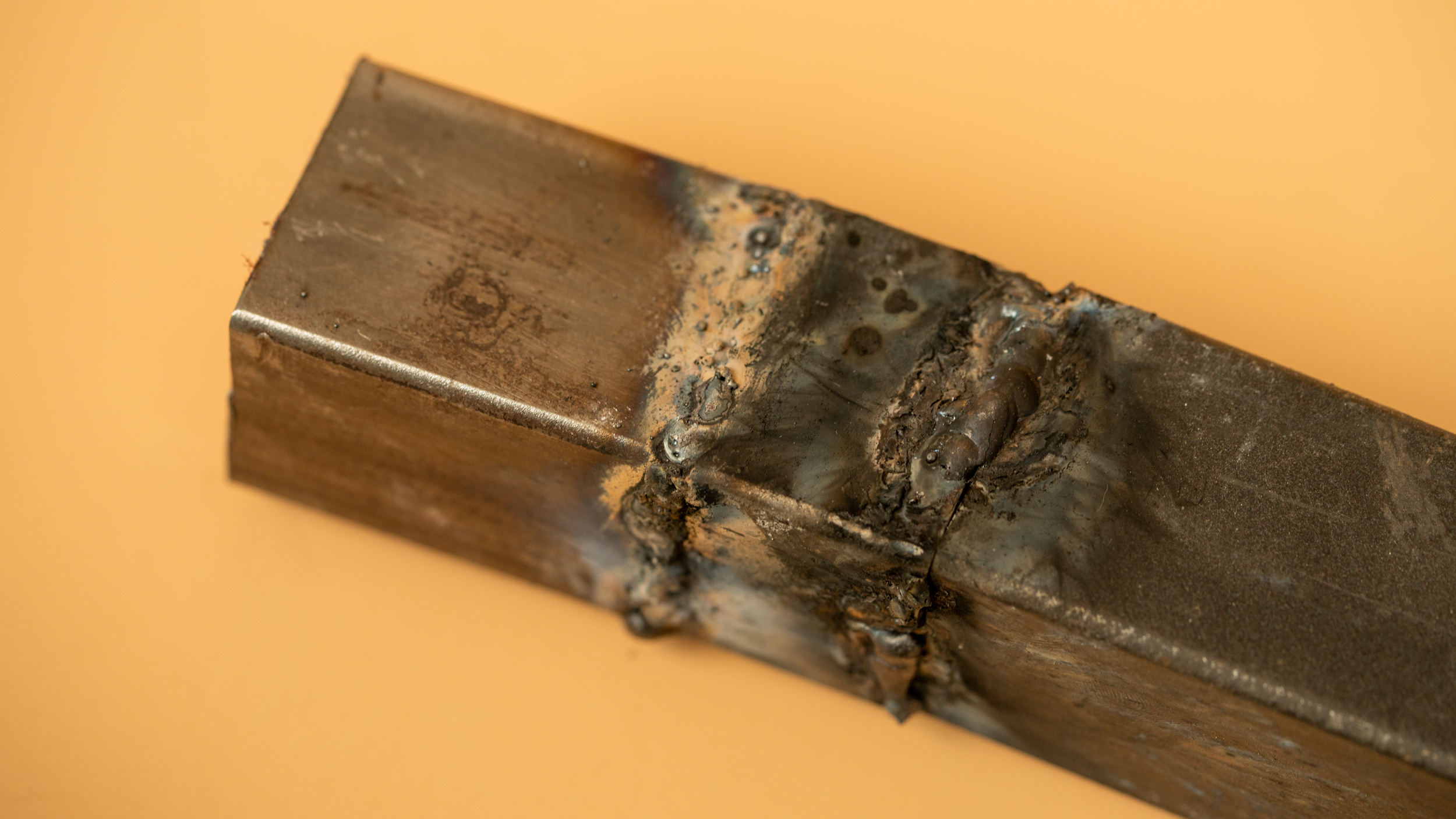

Приступаем к сварке профильной трубы, предварительно разделенной на отрезки. Слева применяем полуавтоматическую сварку порошковой проволокой диаметром 0.8 мм. Справа используем электродуговую сварку электродом. Результат на фотографиях ниже. Признаюсь откровенно: сварка для меня — это путь, на котором я сделал только первый шаг. Однако, когда потребуется просто соединить два металлических фрагмента воедино и чтобы они развалились, несмотря на красоту, то уже смогу сам.

Выводы

Rokodil Magnus 1600G представляет собой универсальный сварочный аппарат, рассчитанный на пользователей с разным уровнем подготовки. Компактные габариты и малый вес обеспечивают мобильность и позволяют использовать оборудование в различных условиях, включая ограниченные пространства. Функция горячего старта обеспечивает уверенное начало сварочного процесса, а защита от залипания электрода предотвращает прилипание при контакте с поверхностью. Эти особенности делают аппарат практичным выбором как для начинающих, так и для опытных сварщиков. Аппарат поддерживает основные сварочные технологии (MIG/MAG, MMA, TIG), что позволяет применять его для широкого спектра задач — от бытового ремонта до профессионального использования.

Если подвести итог, то сварочный полуавтоматический аппарат Magnus 1600G сочетает простоту управления, функциональность и готовность к работе без дополнительной комплектации.
