Обзор Quick Charge триггера — когда Type-C не единственный выход

В эпоху тотального доминирования USB-C и Power Delivery легко забыть, что существуют и другие протоколы быстрой зарядки. Qualcomm Quick Charge остается актуальным решением, особенно когда речь идет о более доступных и не самых современных зарядных устройствах или необходимости работы. Именно для таких случаев создан компактный QC триггер, способный извлекать различные напряжения из обычных зарядок, поддерживающих Quick Charge 2.0 и 3.0.

Комплект поставки

Минималистичная упаковка полностью соответствует бюджетной направленности устройства. Простой антистатический пакет содержит только сам триггер — никаких кабелей, инструкций или дополнительных аксессуаров.

Внешний облик устройства

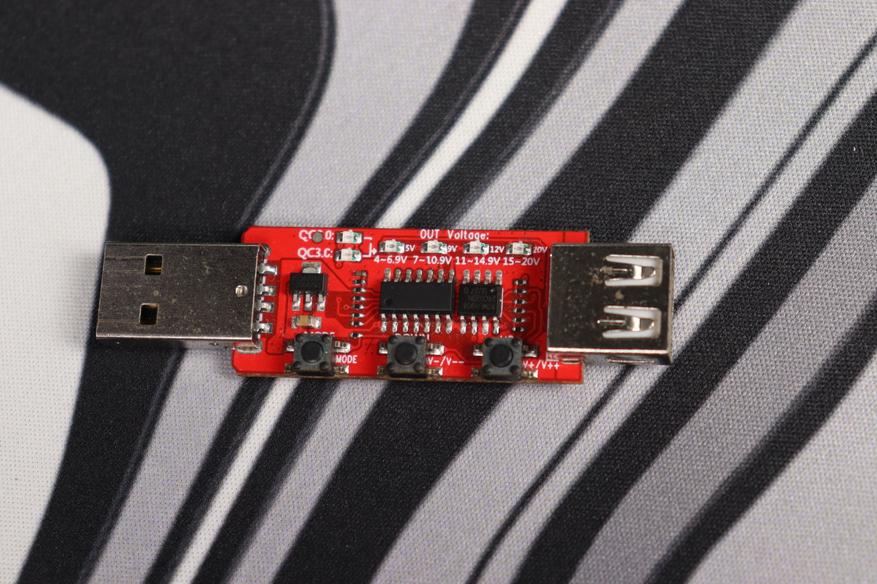

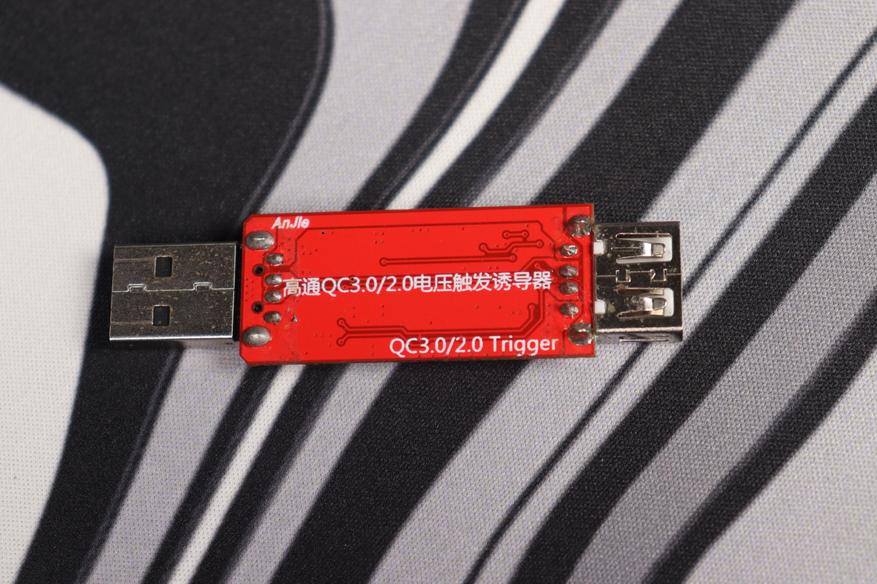

Внешне QC триггер представляет собой небольшую печатную плату красного цвета с предельно функциональным дизайном. На борту расположены USB-а вход для подключения зарядки, USB-A выход для нагрузки, три тактовые кнопки управления (одна из которых отвечает за переключение режима быстро зарядки — QC 2.0 или 3.0) и ряд светодиодных индикаторов синего цвета.

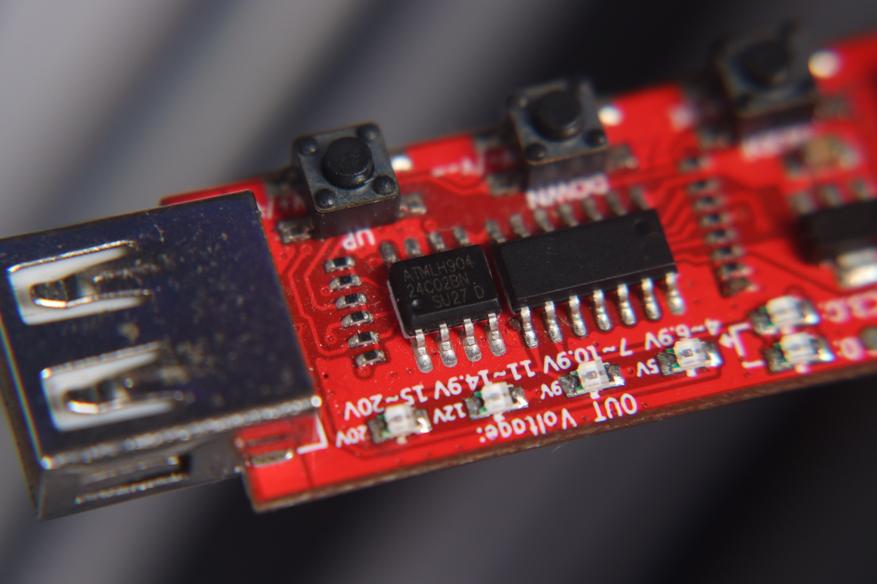

Отсутствие дисплея компенсируется продуманной системой световой индикации. Каждому напряжению соответствует свой светодиод. При работе в режиме QC 3.0 светодиоды светят на наиболее ближайшее напряжение работы (шаг в 0.2В)

Размеры платы составляют примерно 41.4x18.3x5 мм без учета разъемов, что делает устройство крайне компактным. Качество пайки и монтажа компонентов находится на приемлемом уровне, хотя усиление USB разъема не помешало бы.

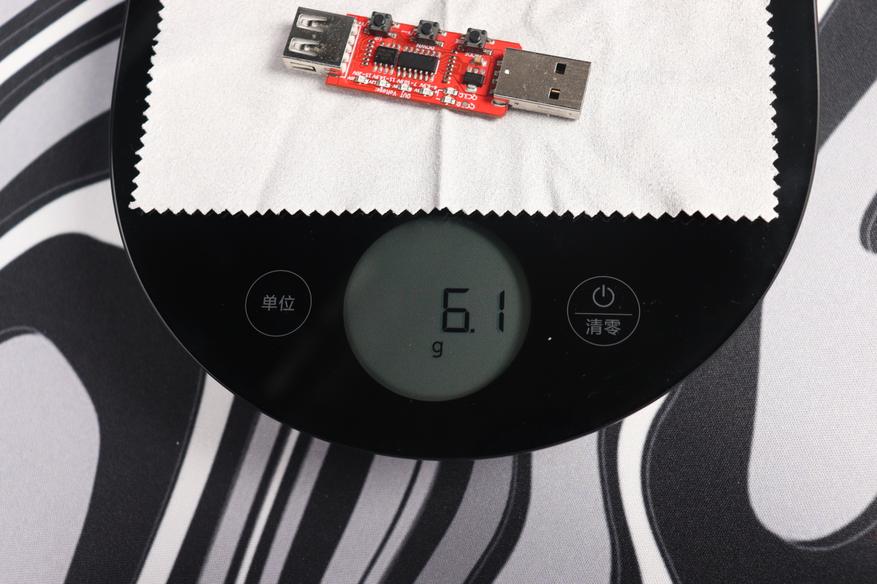

Масса же устройства скромная — 6.1 грамм.

Тестирование устройства

Логика работы QC триггера строится на эмуляции запросов от совместимого устройства к зарядному адаптеру. Подключив триггер к зарядке, поддерживающей Quick Charge, можно переключаться между доступными профилями напряжения.

В режиме QC 2.0 доступны четыре фиксированных значения: 5, 9, 12 и 20 вольт. Переключение осуществляется последовательно с помощью кнопок «вверх» и «вниз». Каждое изменение сопровождается характерным морганием соответствующего светодиода.

Режим QC 3.0 открывает более гибкие возможности. Здесь можно плавно регулировать выходное напряжение с шагом 0.2В в диапазоне от 3.6 до 20 вольт. Такая точность особенно ценится при работе с чувствительной электроникой или калибровке самодельных устройств.

В реальных условиях QC триггер показывает себя как надежный и предсказуемый инструмент. Время согласования с зарядным устройством составляет 1-2 секунды, что быстрее многих PD-решений. Особенно удобно работать с режимом плавной регулировки при настройке оптимального напряжения питания.

Тестирование различных зарядных устройств показало хорошую совместимость с большинством адаптеров, заявляющих поддержку Quick Charge. Правда, максимальный ток ограничивается возможностями конкретной зарядки — обычно это 2-3 ампера при повышенных напряжениях.

По точности показаний ориентироваться можно очень умеренно, ведь триггер показывает только примерное показания (а точнее режим его работы) и для нормальной работы следует использовать с дополнительным тестером или показомером

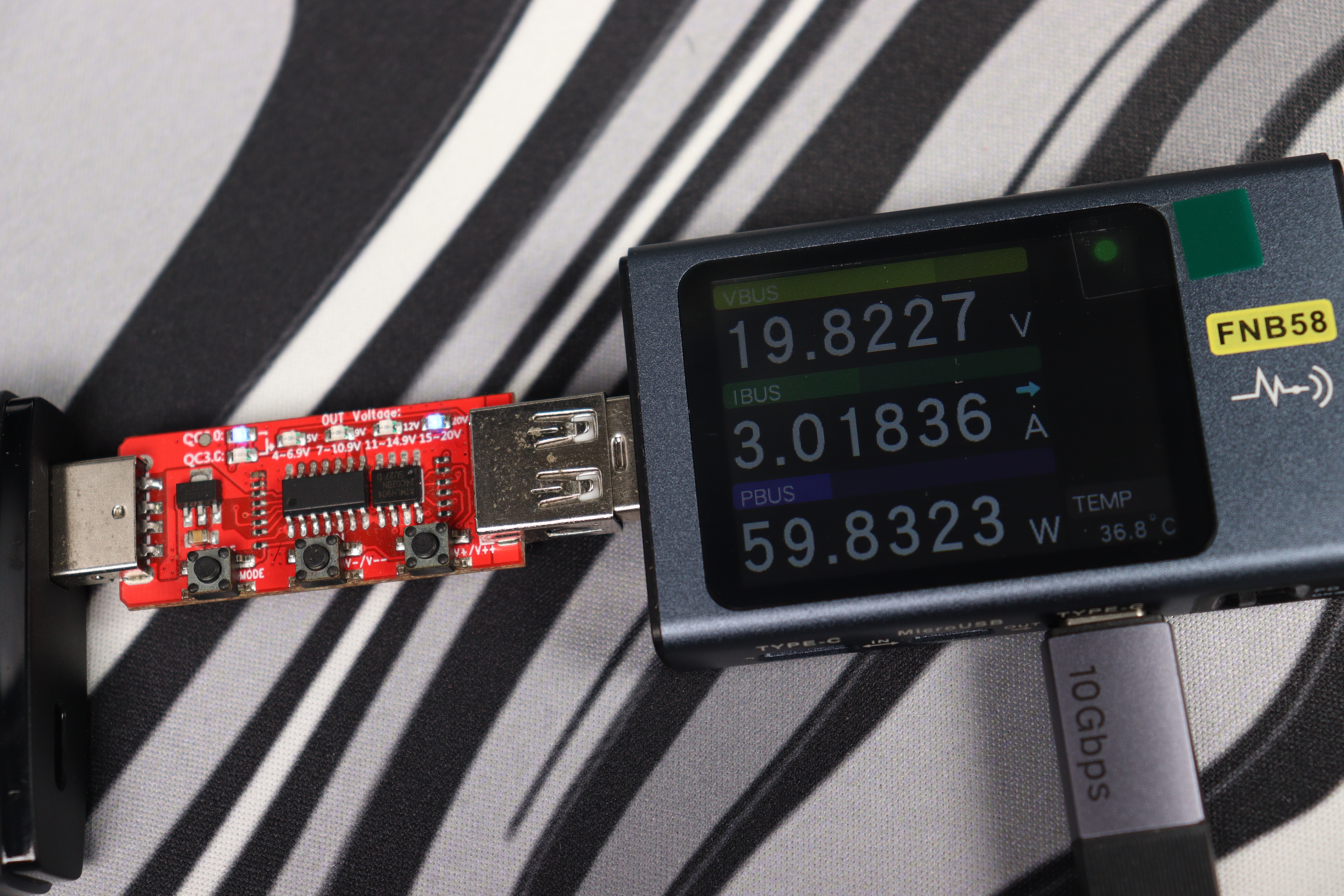

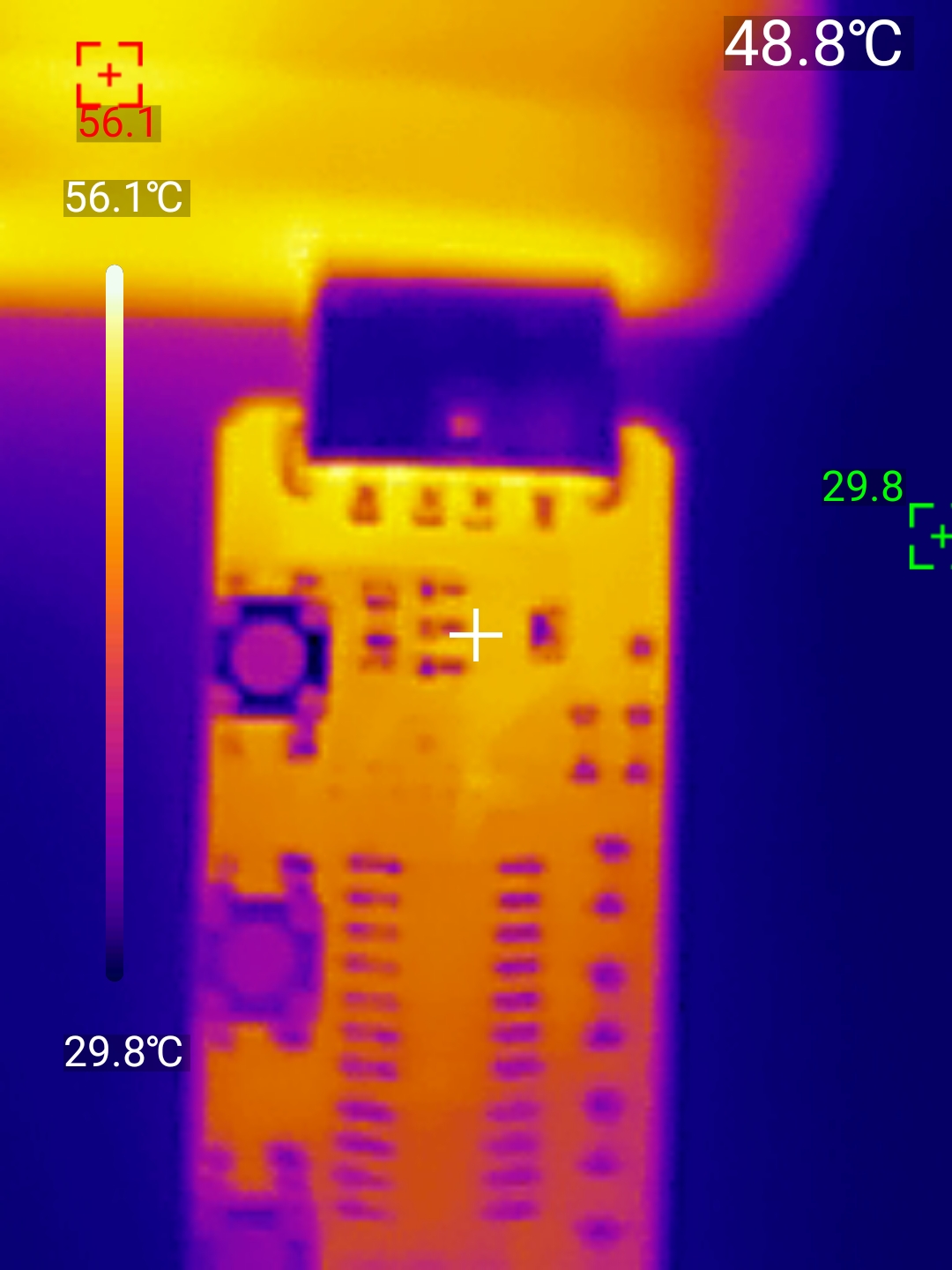

Нагрев при длительной работе остается в разумных пределах. Даже при токе 3А на 20В устройство нагревается умеренно — до 50 градусов Цельсия и не требует дополнительного охлаждения.

Заключения

QC триггер занимает свою нишу в арсенале радиолюбителя или ремонтника. Это не универсальное решение всех энергетических проблем, но надежный и доступный инструмент для конкретных задач. Простота использования, компактные размеры и невысокая стоимость делают его привлекательным выбором для тех, кто работает с Quick Charge экосистемой. Устройство особенно пригодится владельцам старых зарядок Qualcomm или тем, кто предпочитает проверенные временем решения новомодным стандартам. Главное — реалистично оценивать его возможности и не требовать большего, чем может дать технология Quick Charge.

Главное ограничение — зависимость от возможностей источника питания. Если зарядка не поддерживает определенный профиль напряжения, получить его не удастся никакими способами. Кроме того, максимальная мощность ограничивается спецификацией Quick Charge, что существенно меньше возможностей современного Power Delivery. Отсутствие обратной связи по току означает, что контролировать потребление придется внешними средствами. Светодиодная индикация, хотя и наглядная, не дает точной информации о параметрах в режиме реального времени.
