Обзор портативного тепловизора со встроенным мультиметром FNIRSI TDM-120P

В этом обзоре рассмотрим портативный тепловизор FNIRSI TDM-120P со встроенным мультиметром. Устройство позволяет оценивать распределение температуры на различных поверхностях, выявлять участки перегрева и проводить измерения основных электрических параметров. Посмотрим на комплектацию, качество сборки, удобство управления и возможности тепловизионной камеры, а также проверим работу мультиметра и оценим, для каких задач подойдёт эта модель.

Технические характеристики

Упаковка и комплектация

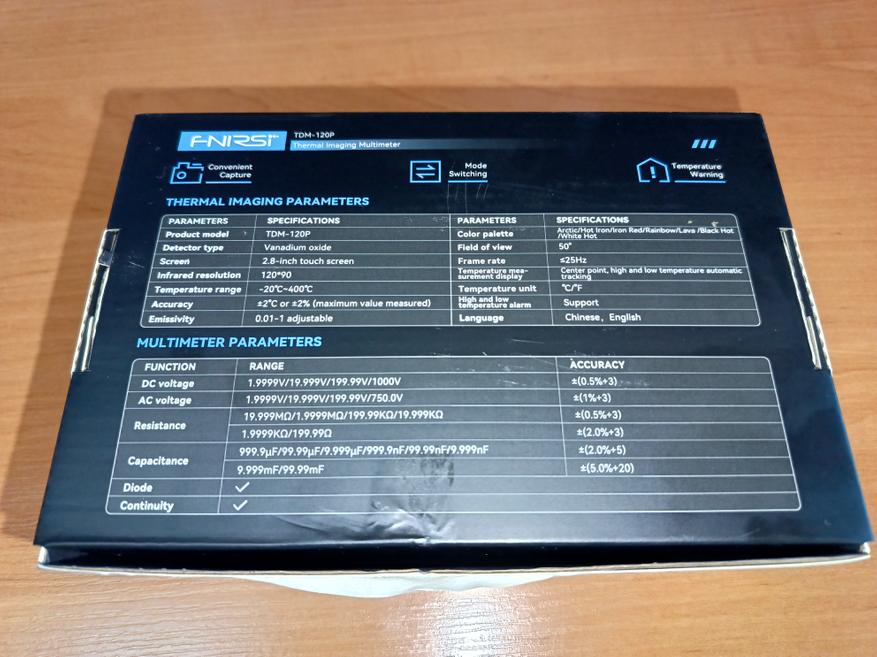

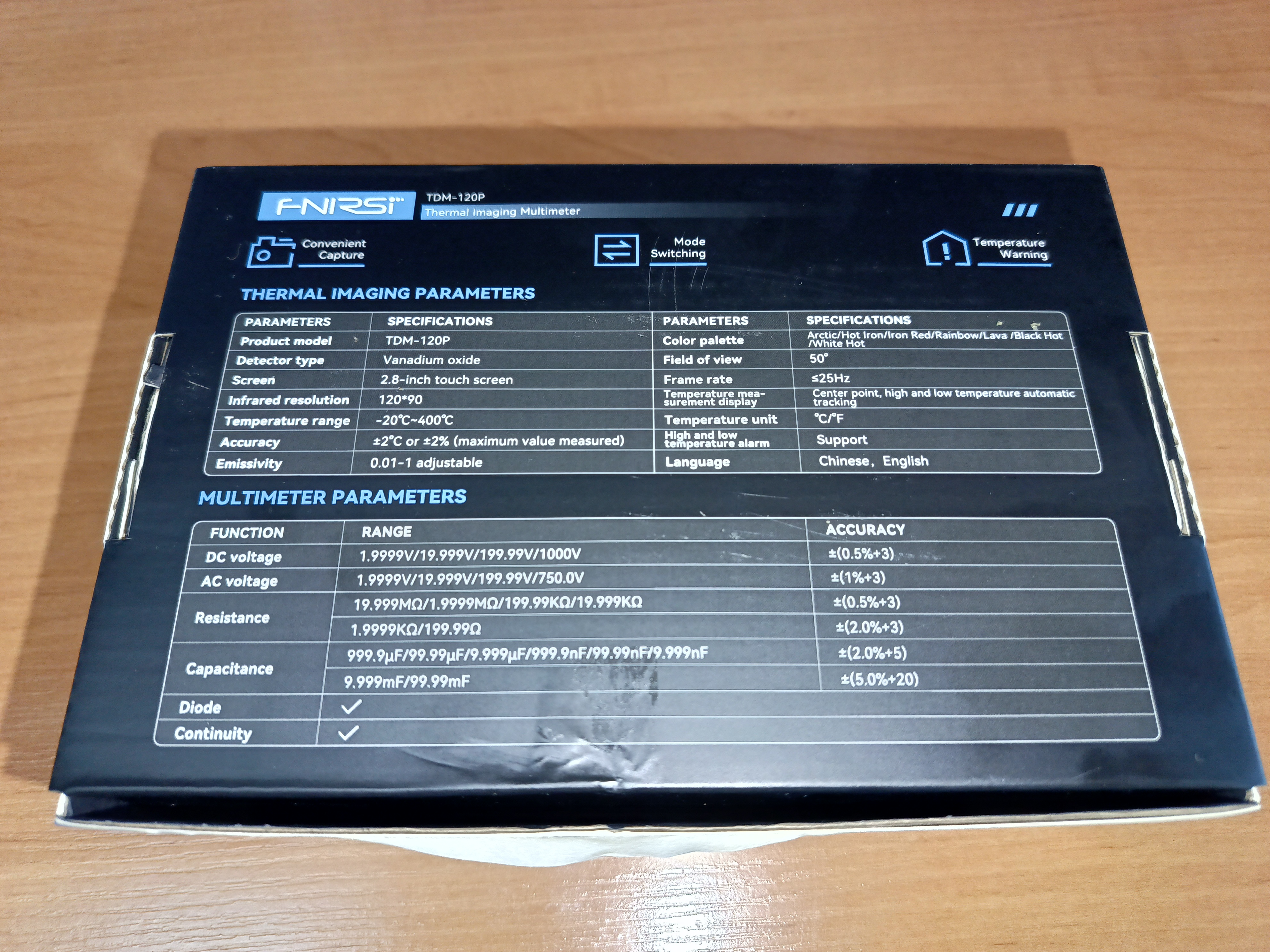

Тепловизор поставляется в фирменной упаковке бренда FNIRSI, на которой изображено само устройство и указаны его основные технические характеристики.

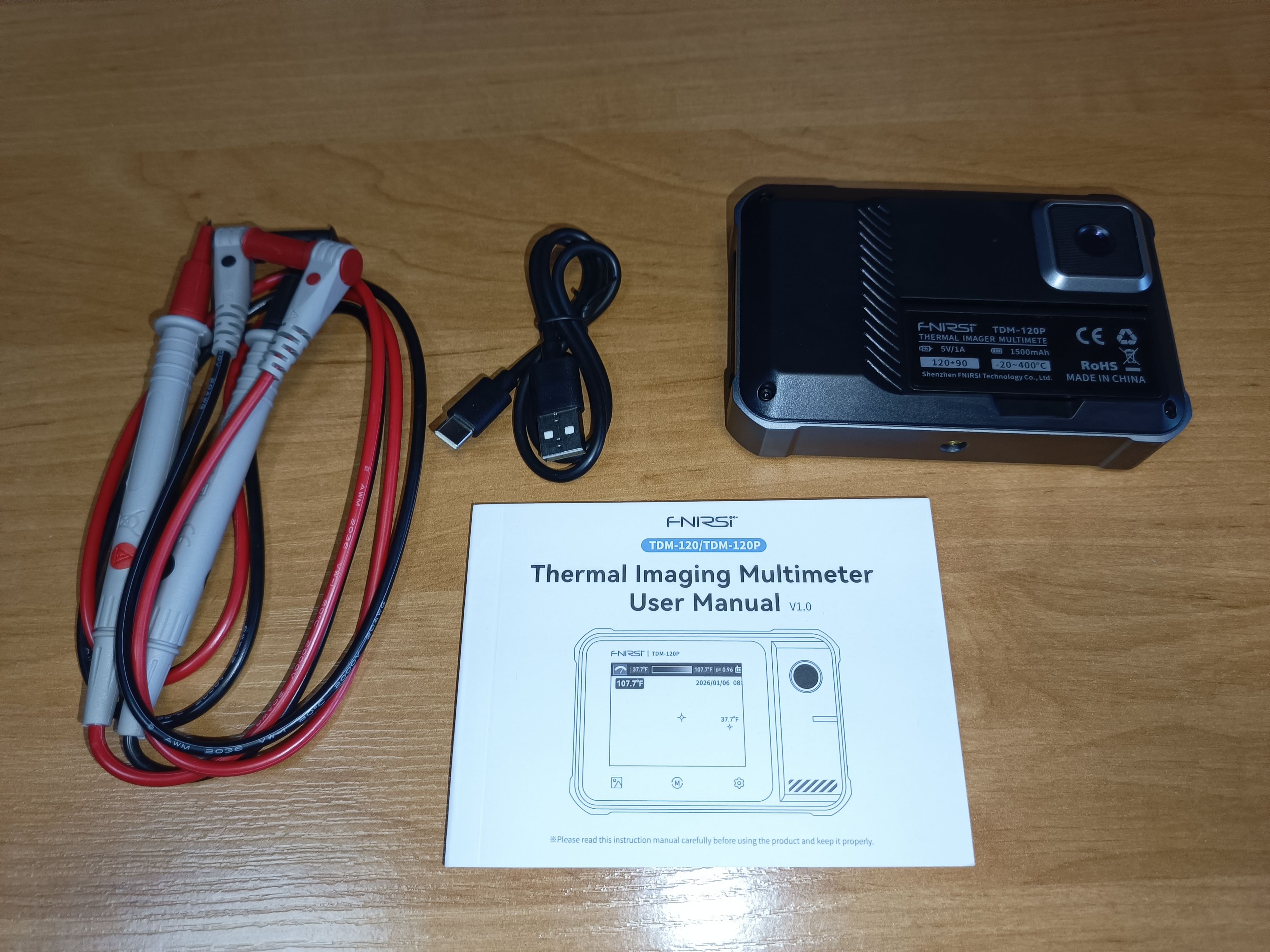

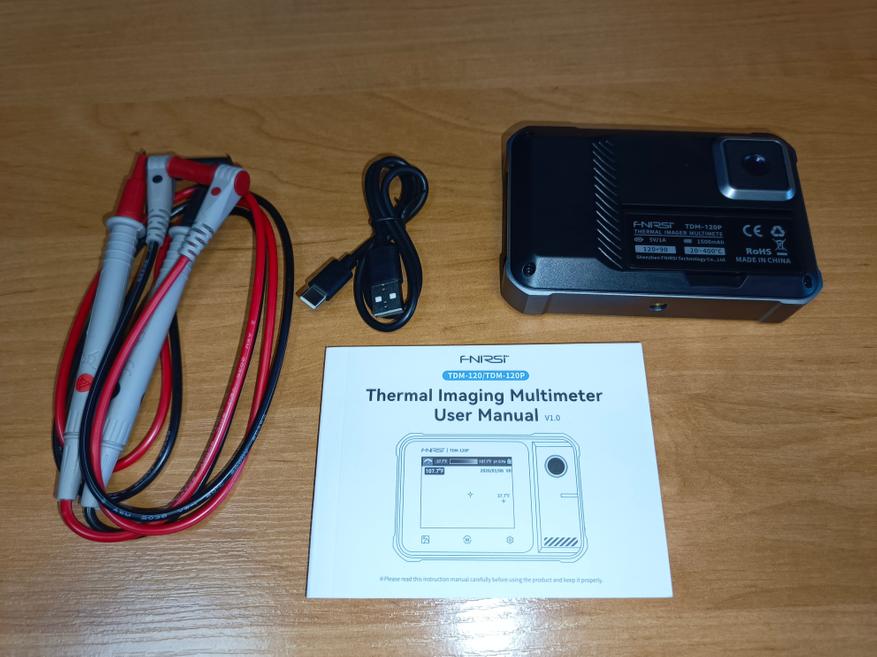

В комплект поставки входит следующее:

• Фирменный чехол;
• Тепловизор TDM-120P;
• Провод для зарядки;
• Щупы для мультиметра;
• Документация;

Внешний вид

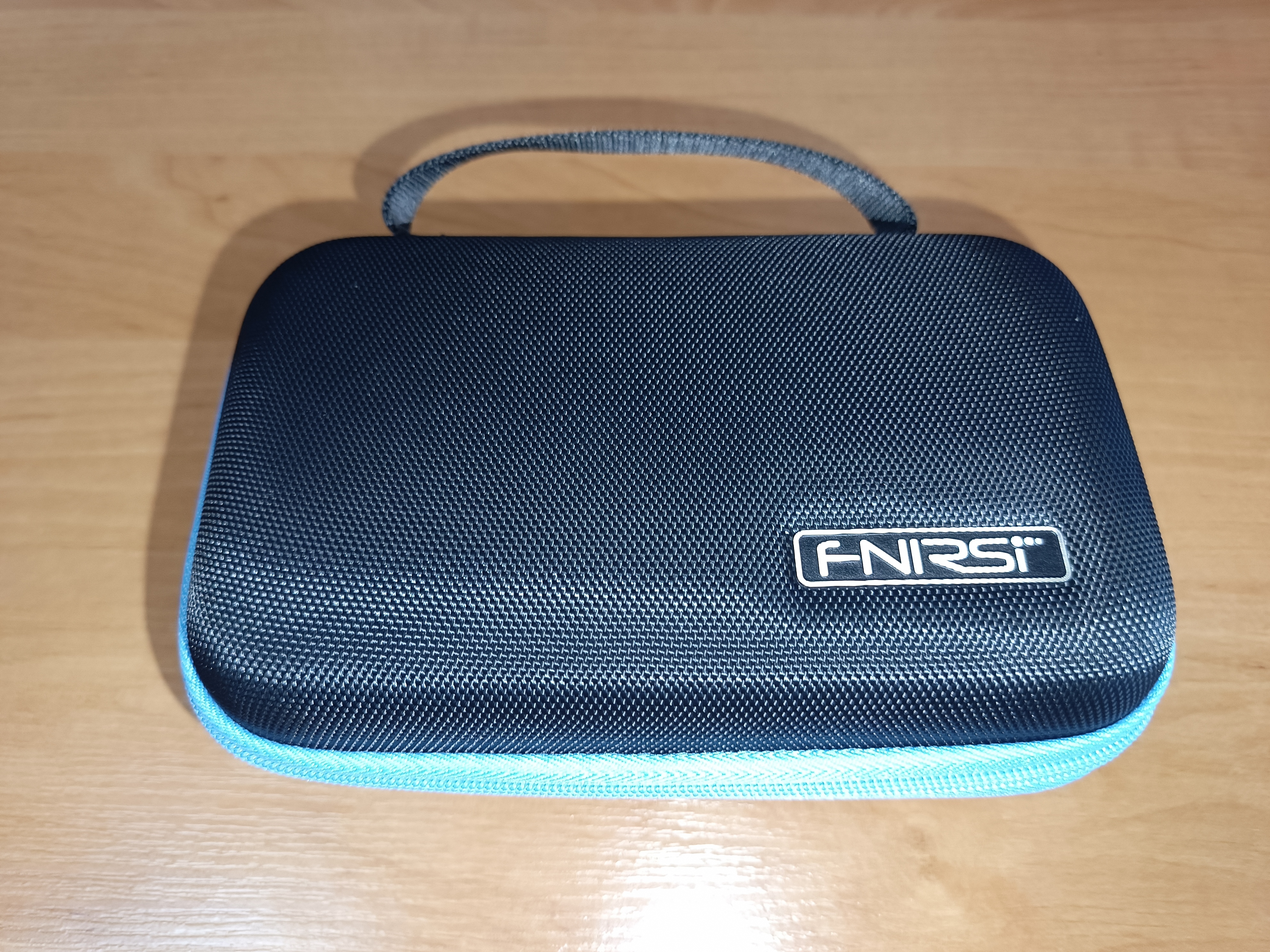

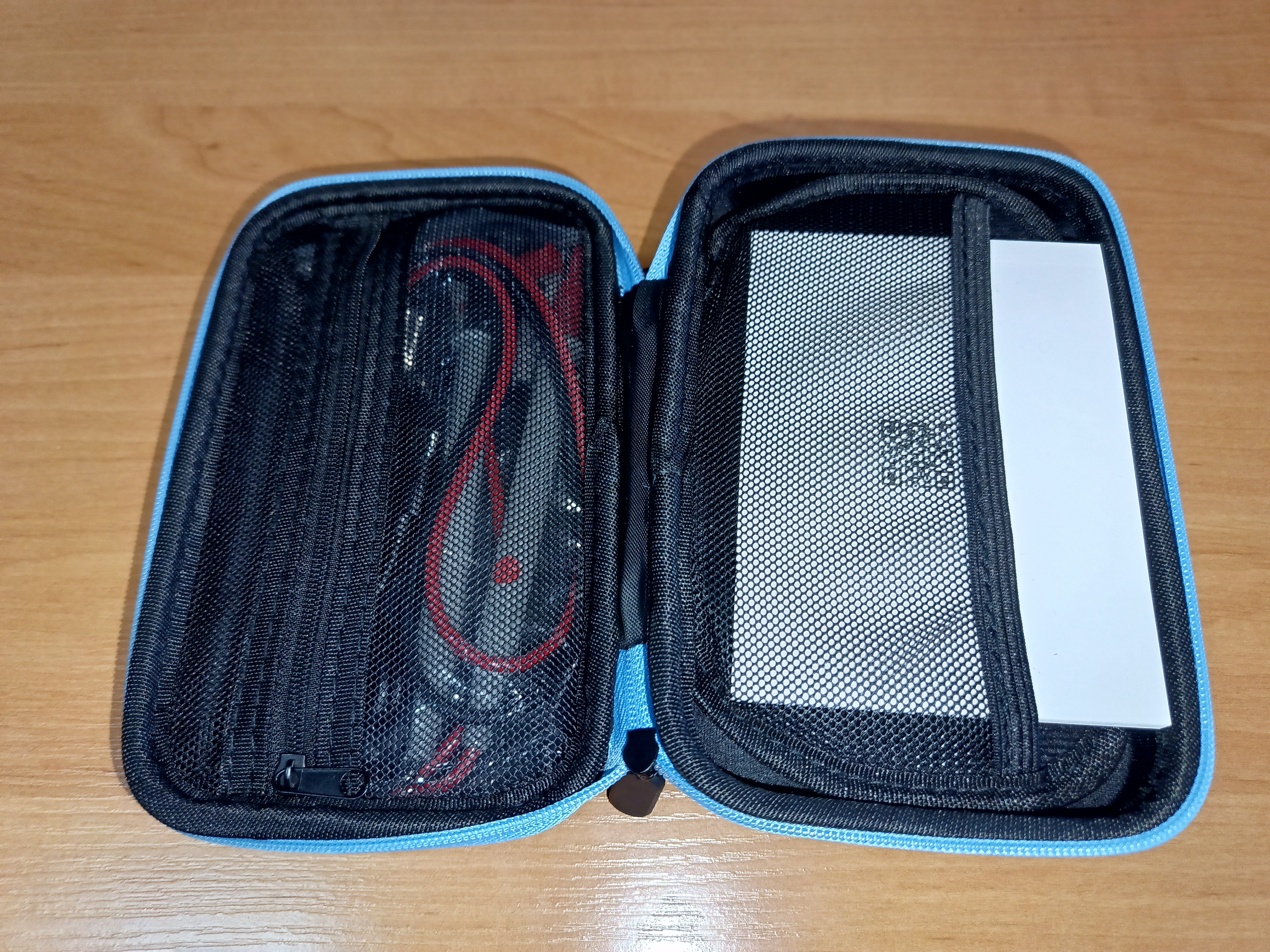

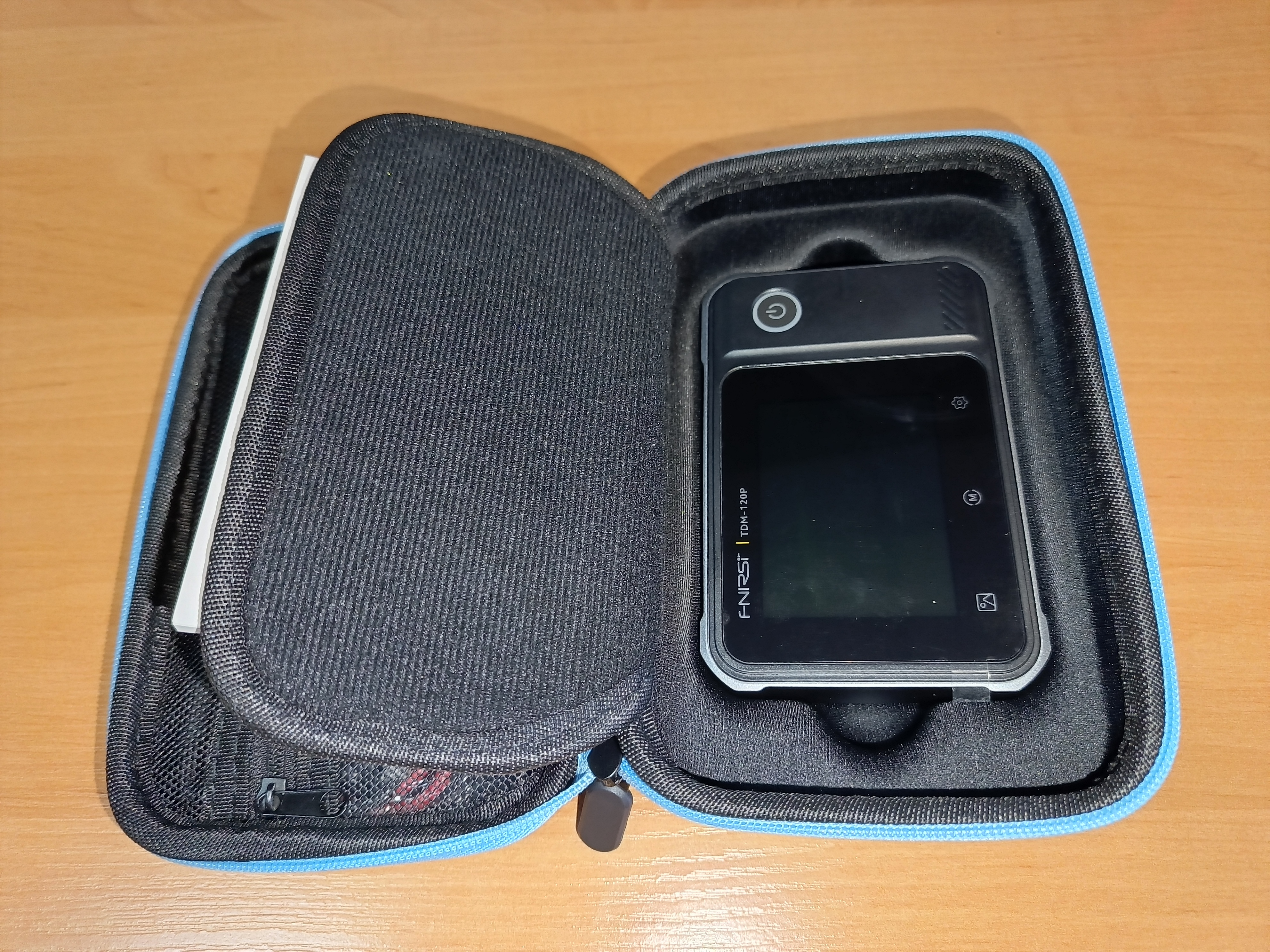

В комплект входит жёсткий чехол для хранения и транспортировки устройства. Он оснащён удобной ручкой, а внутреннее пространство разделено на две секции: в одной размещается тепловизор, а во второй — остальные комплектующие. Такая организация позволяет аккуратно хранить все элементы комплекта и защищать их от повреждений при перевозке.

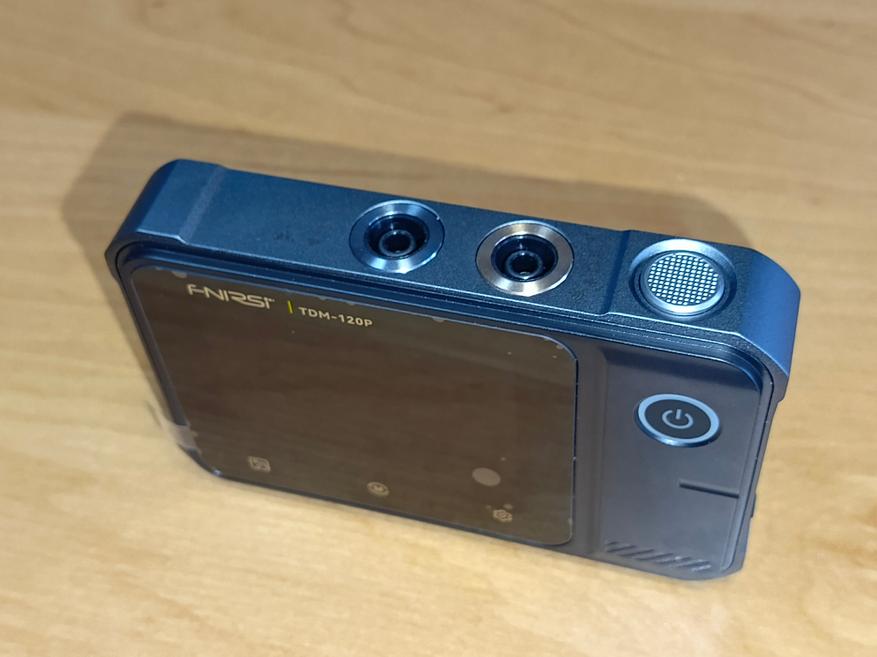

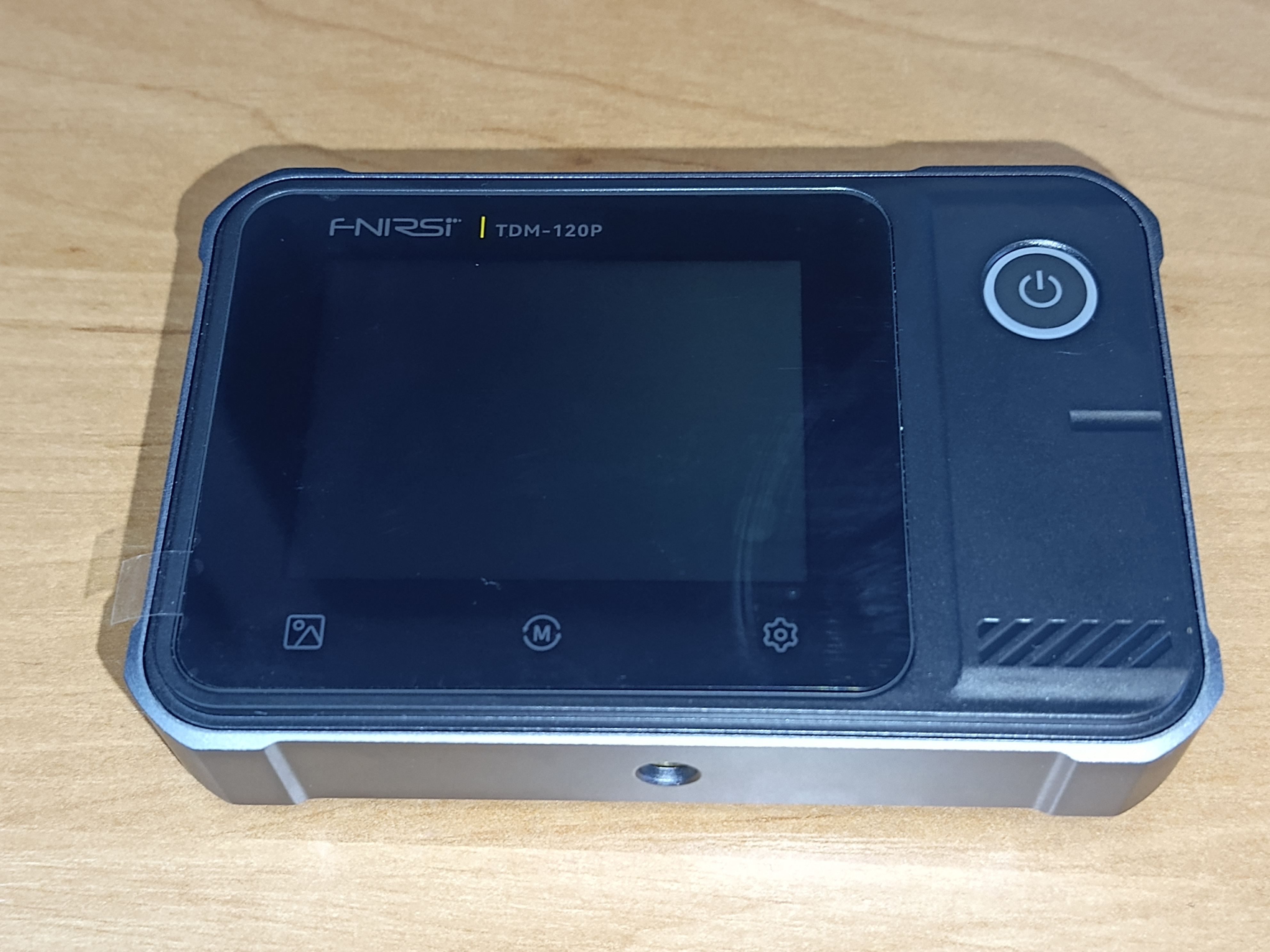

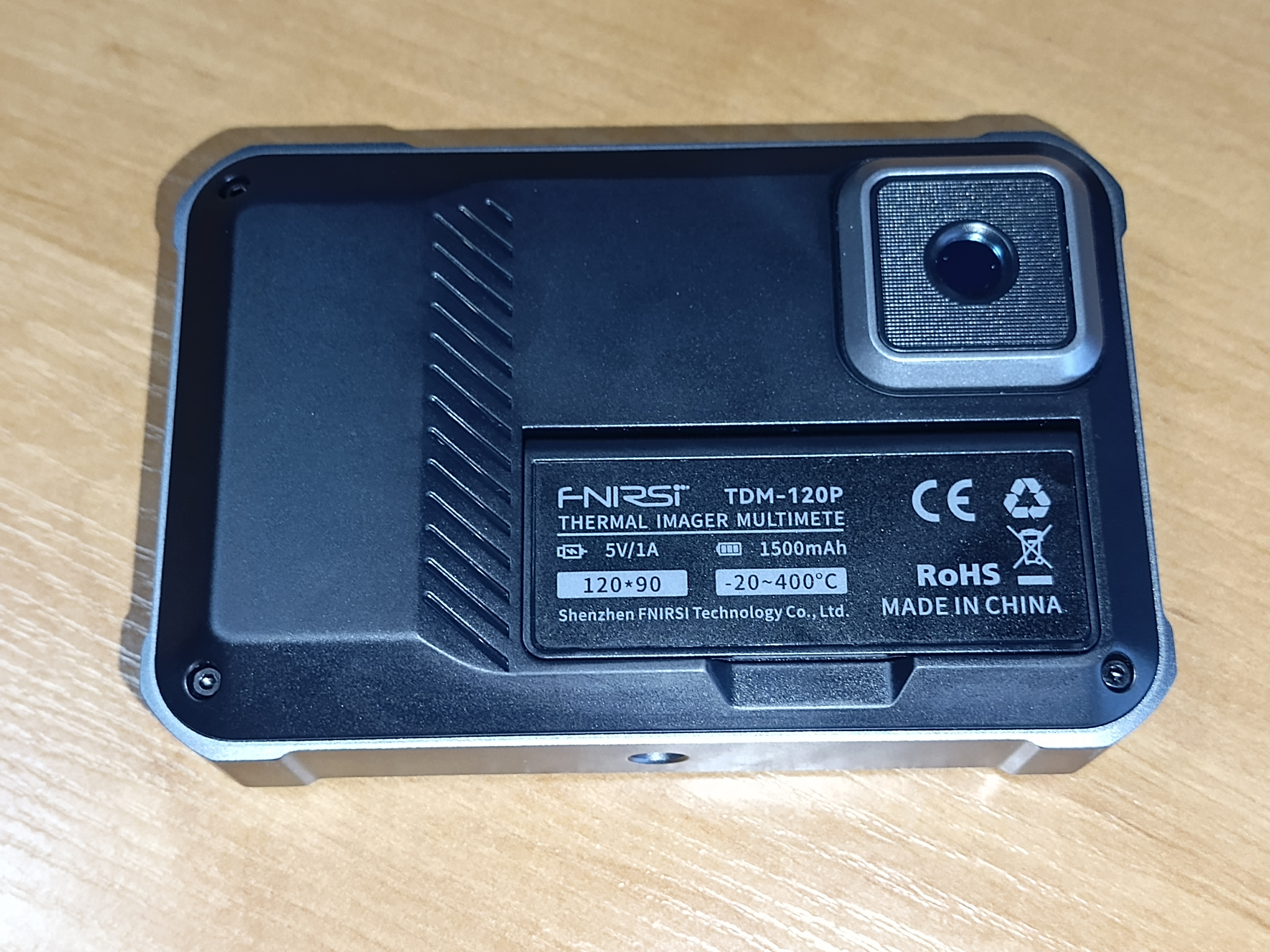

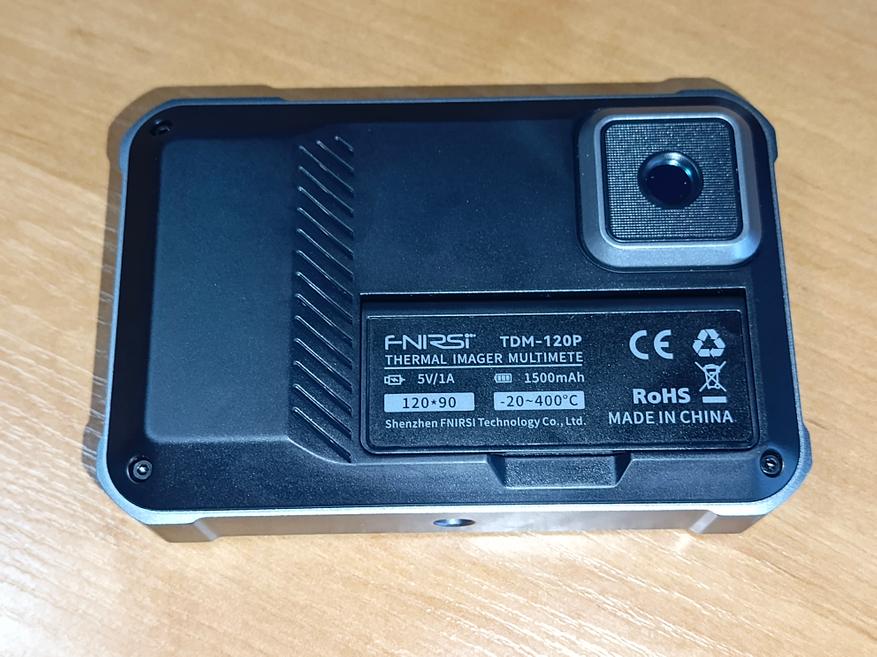

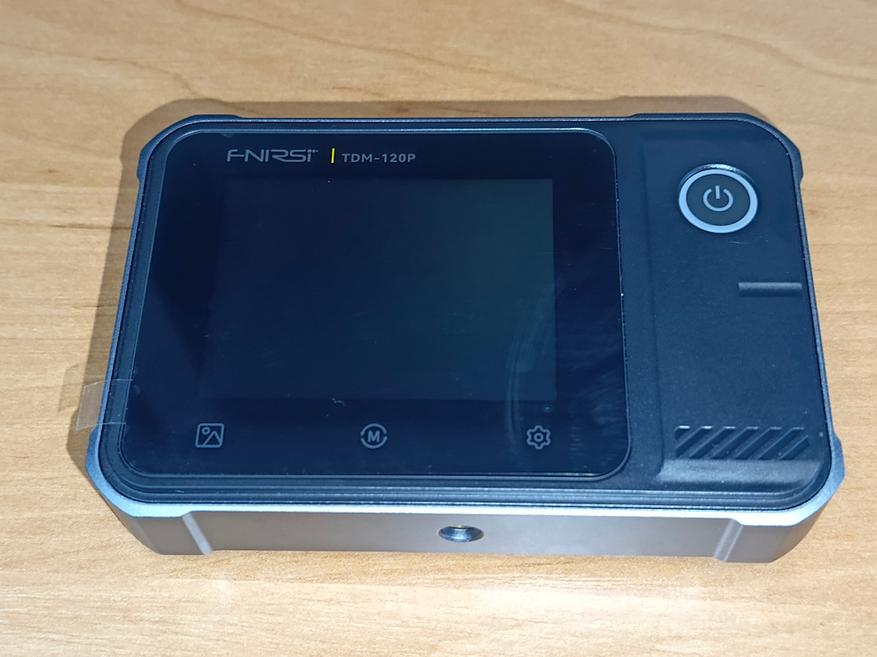

Корпус тепловизора выполнен в форме цифрового фотоаппарата и имеет примерно такие же габариты. В конструкции используется сочетание алюминия и пластика. Управление реализовано с помощью двух механических кнопок: верхняя отвечает за создание снимков, а боковая — за включение и выключение тепловизора. Для остальных операций предусмотрены три сенсорные кнопки и сенсорный дисплей.

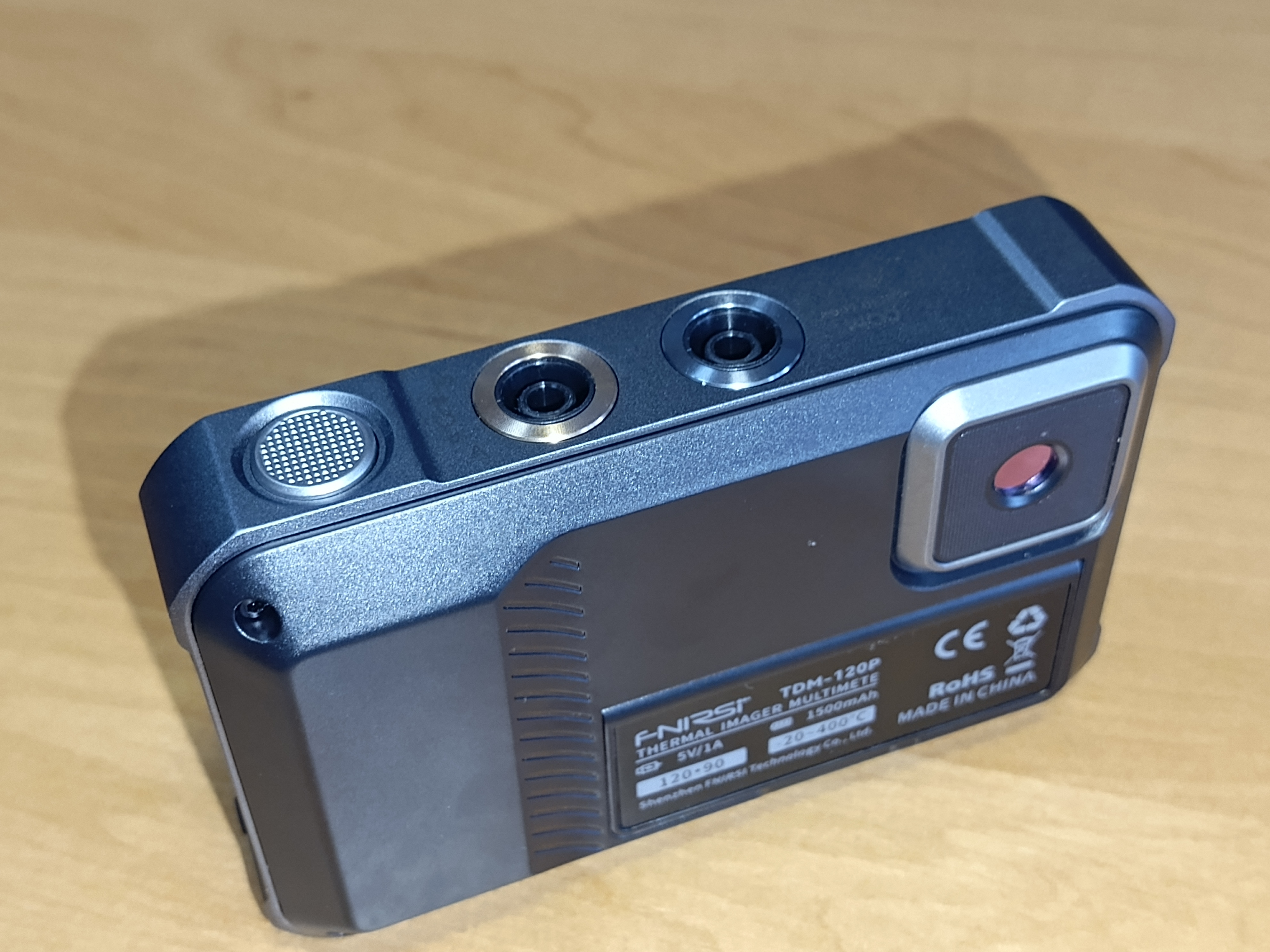

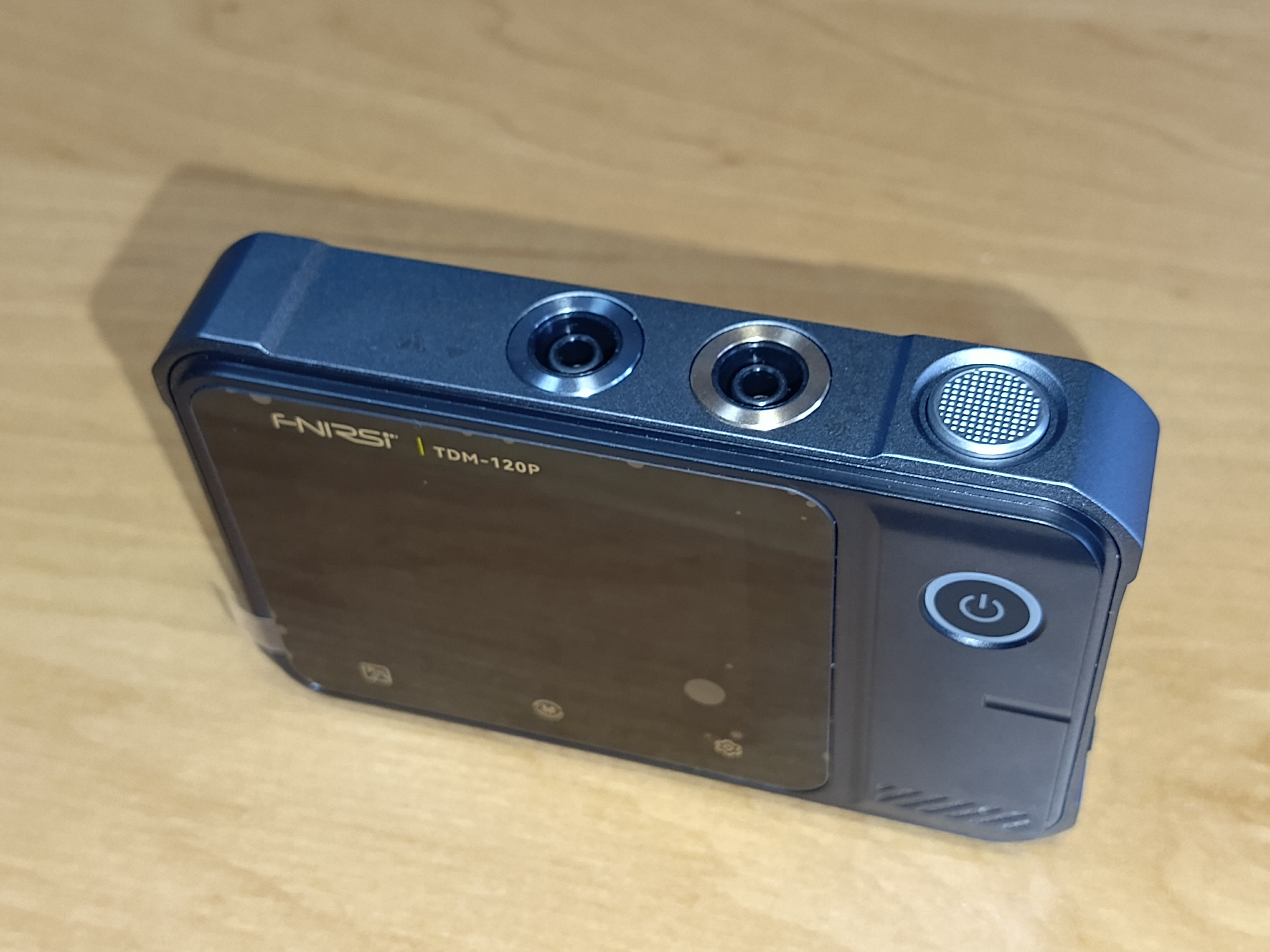

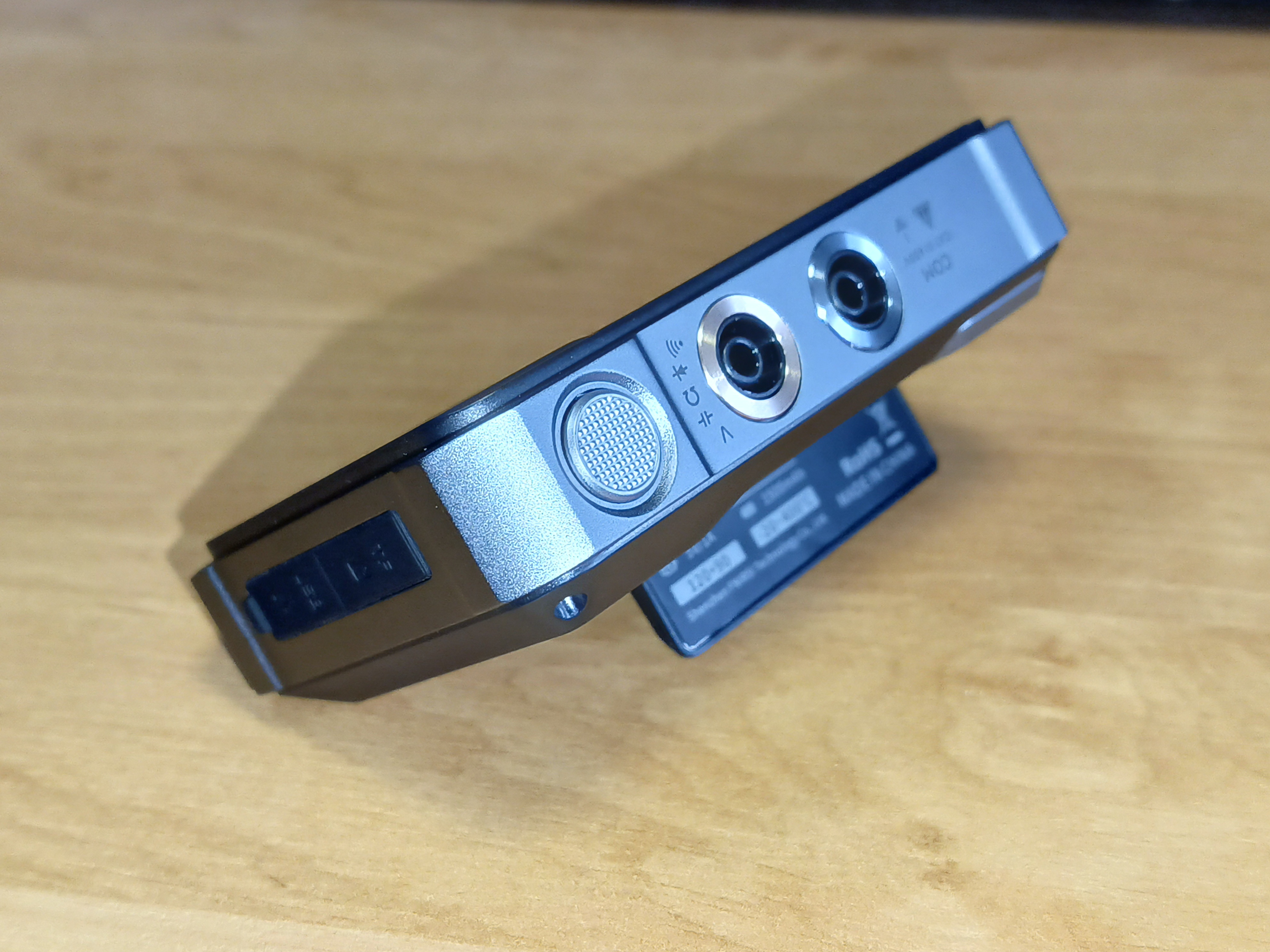

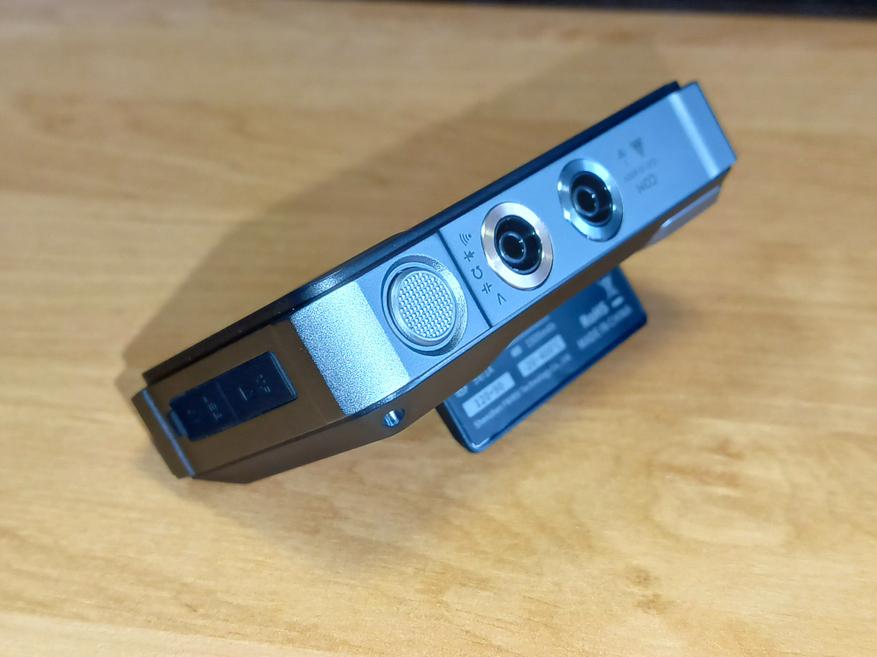

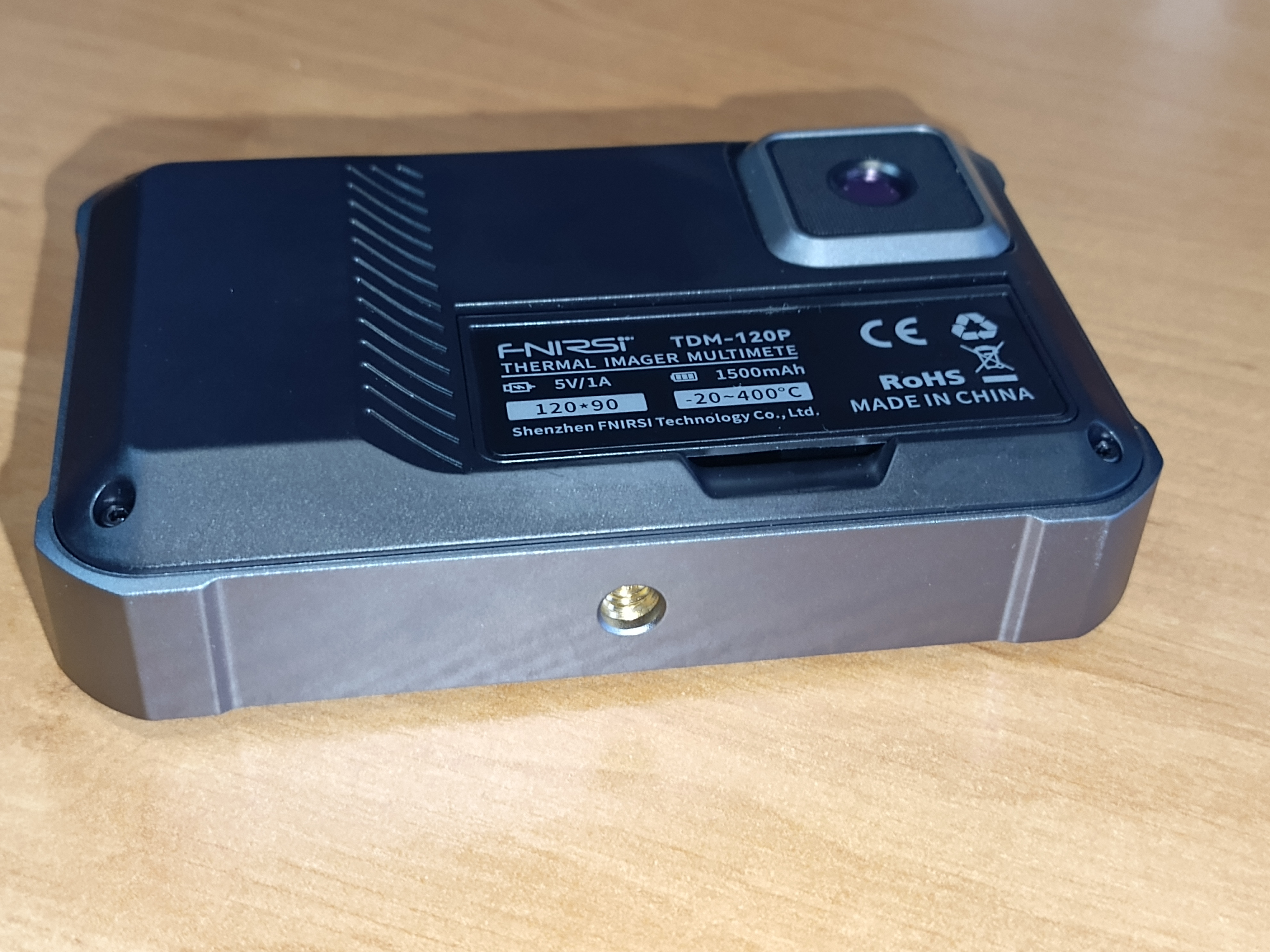

Сверху расположены два разъёма для подключения измерительных щупов, необходимых для работы в режиме мультиметра. В нижней части корпуса предусмотрено крепление для установки на штатив. Также имеется откидная ножка, которая позволяет удобно расположить прибор на поверхности и упрощает работу в режиме мультиметра.

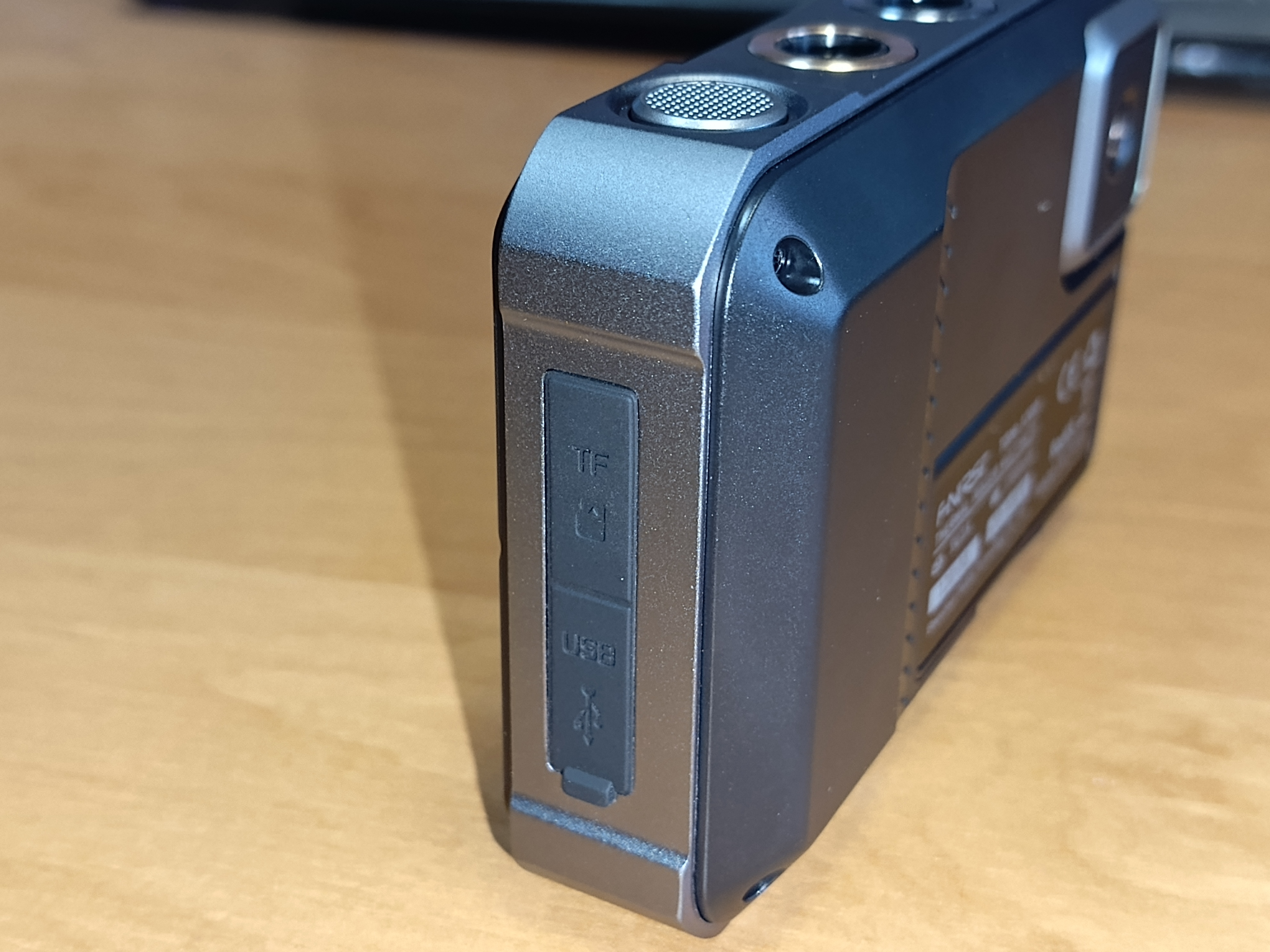

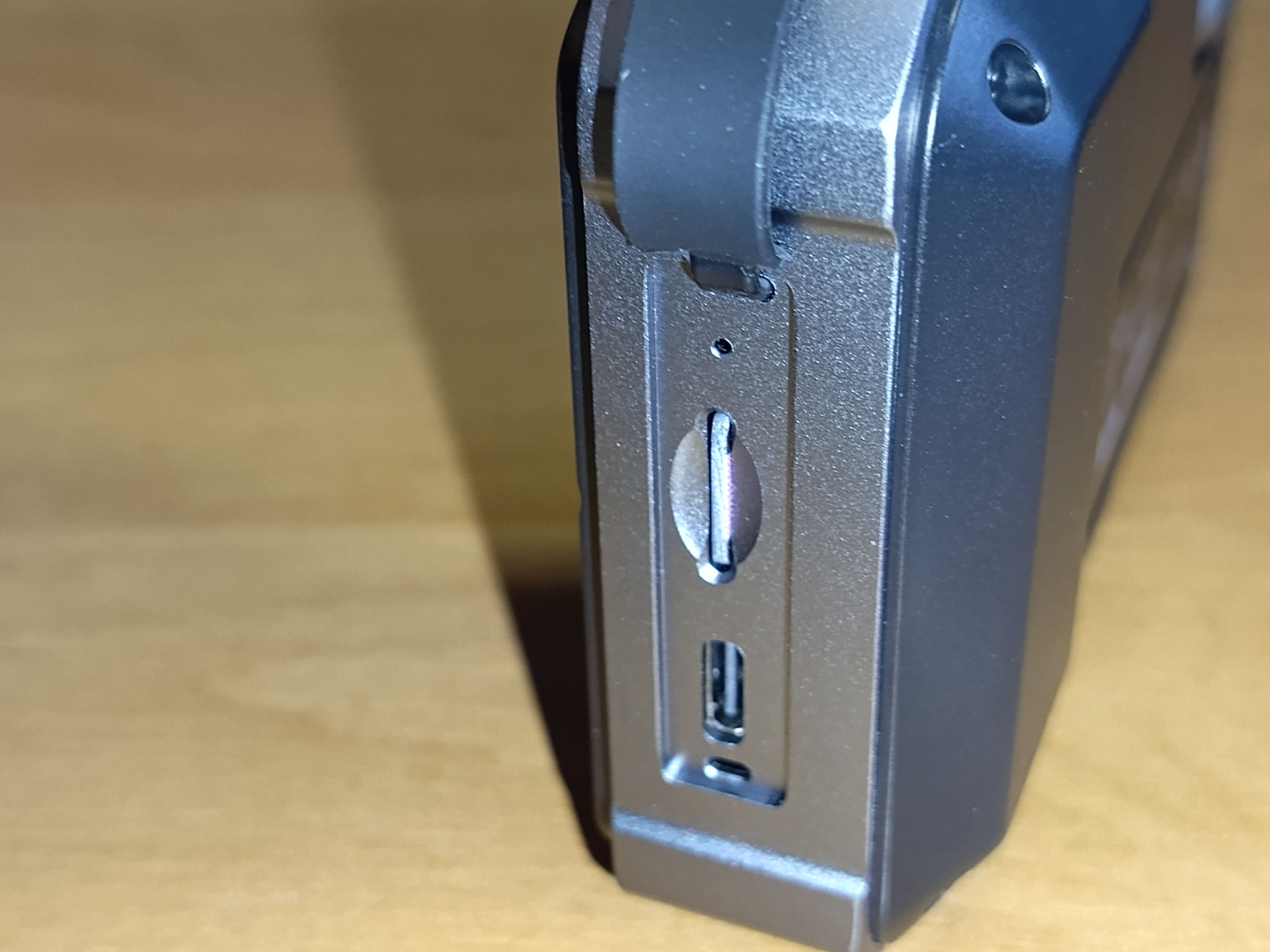

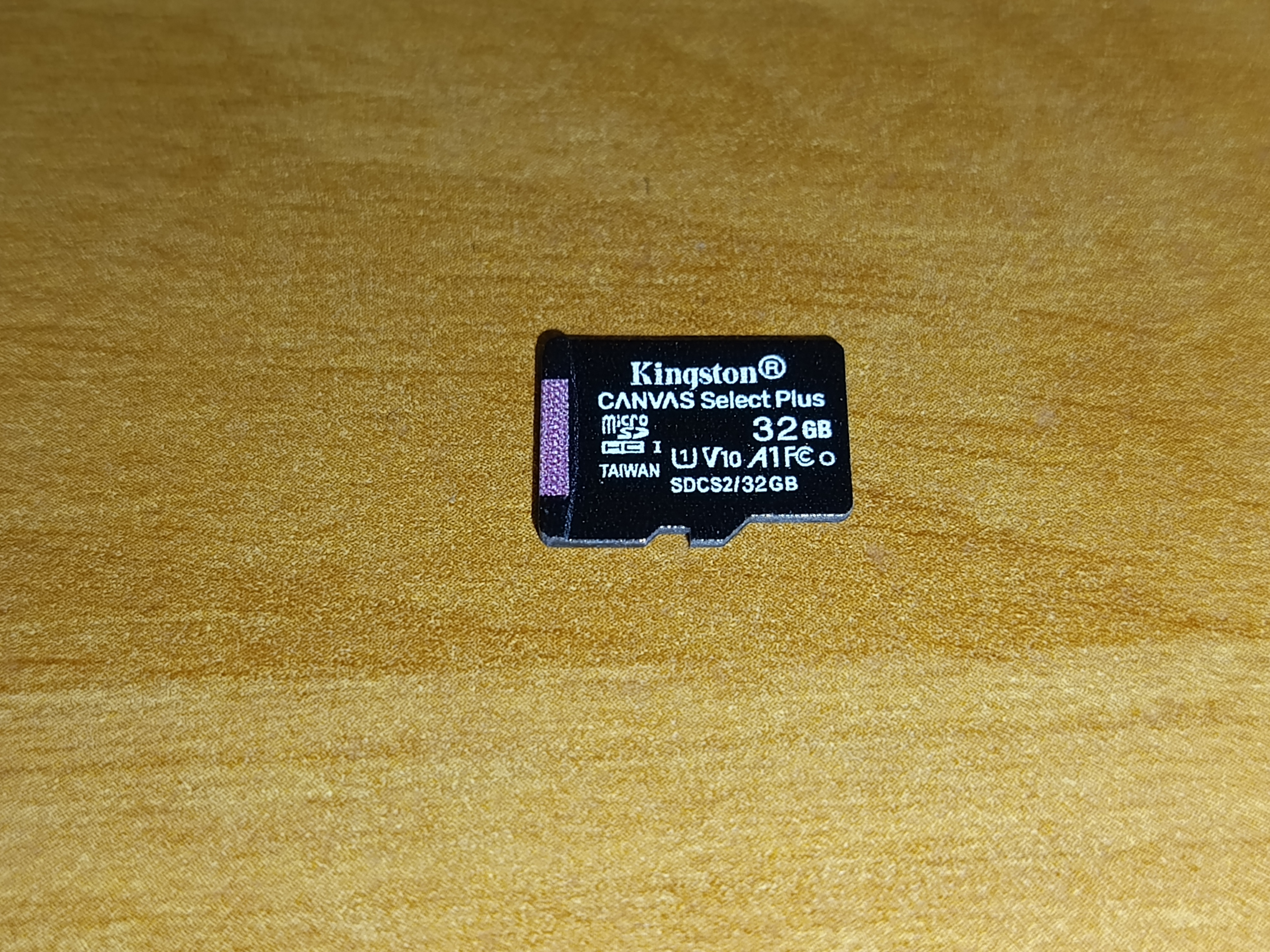

С правой стороны корпуса расположена резиновая заглушка, под которой находятся разъём Type-C для зарядки устройства и подключения к компьютеру, а также слот для карты памяти MicroSD. В комплекте предусмотрена карта памяти объёмом 32 ГБ, на которую можно сохранять полученные снимки и другие данные.

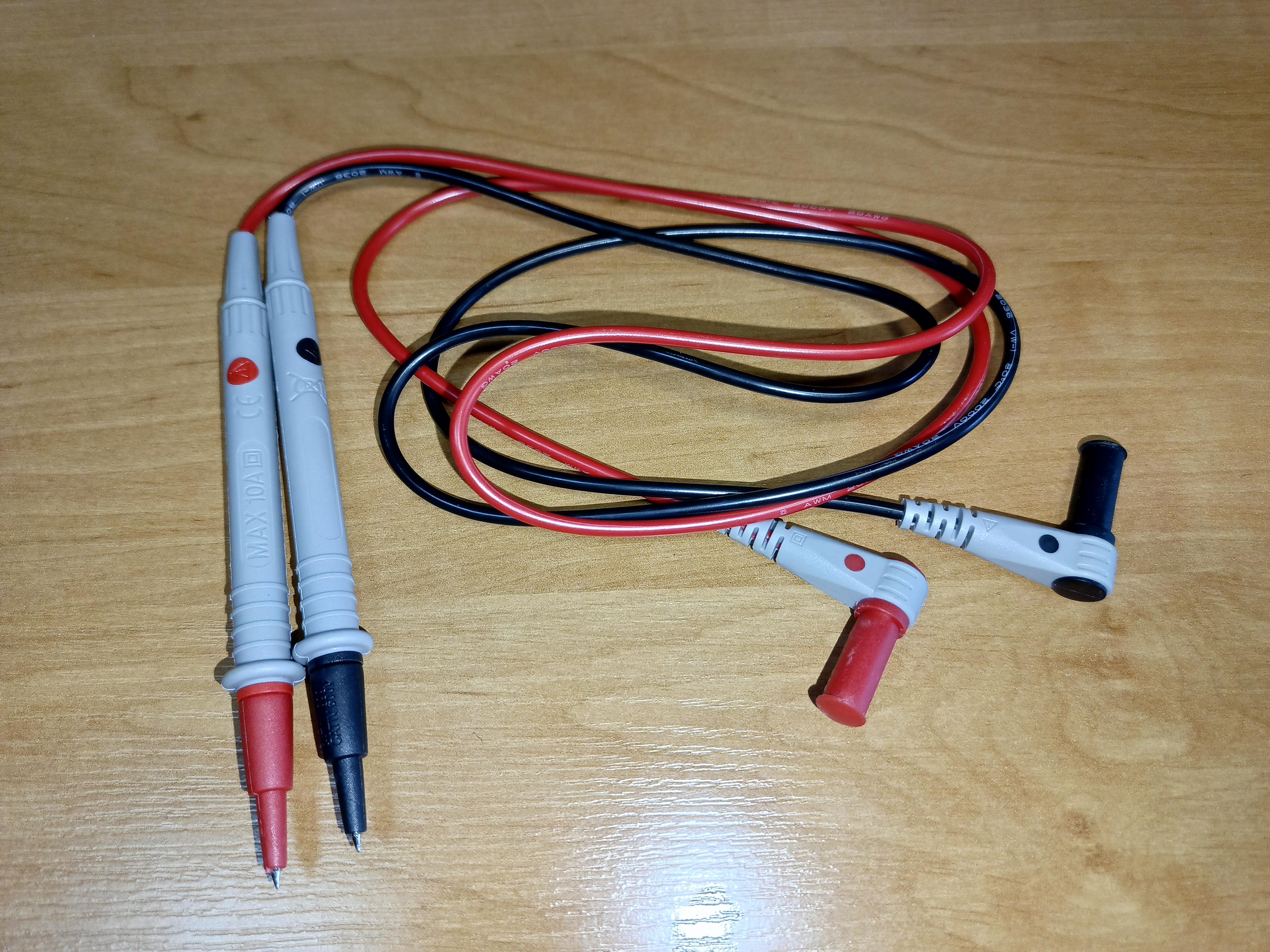

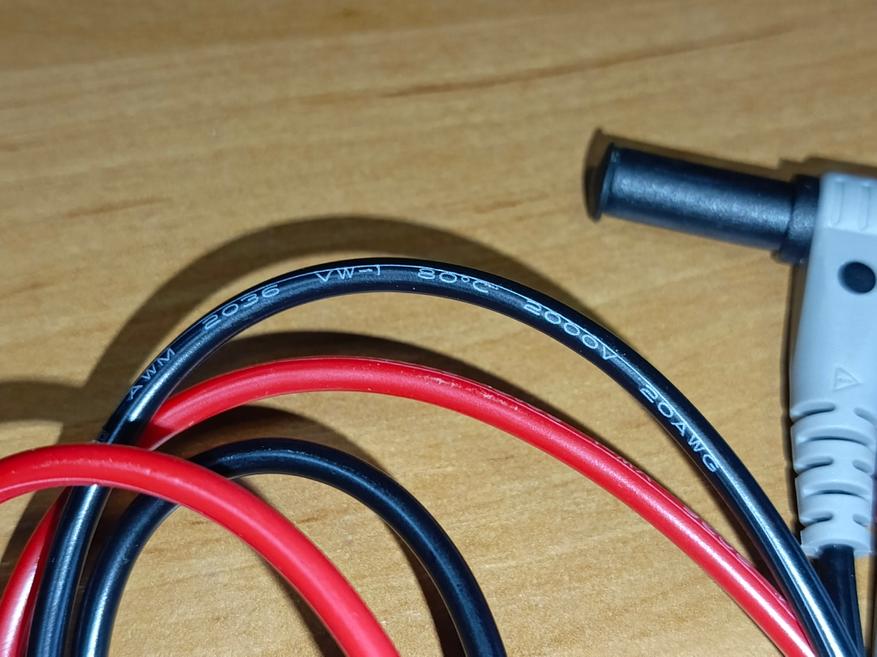

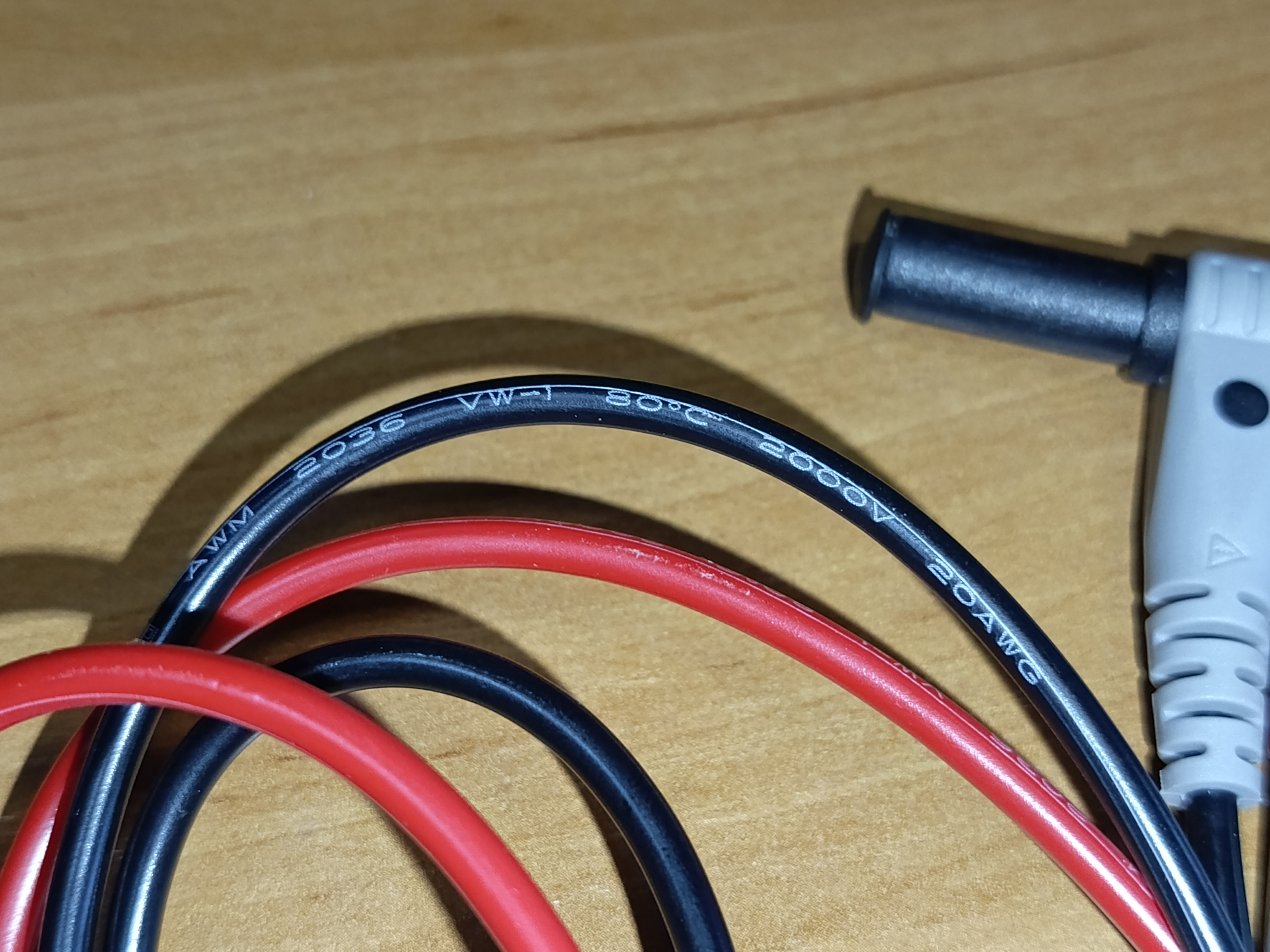

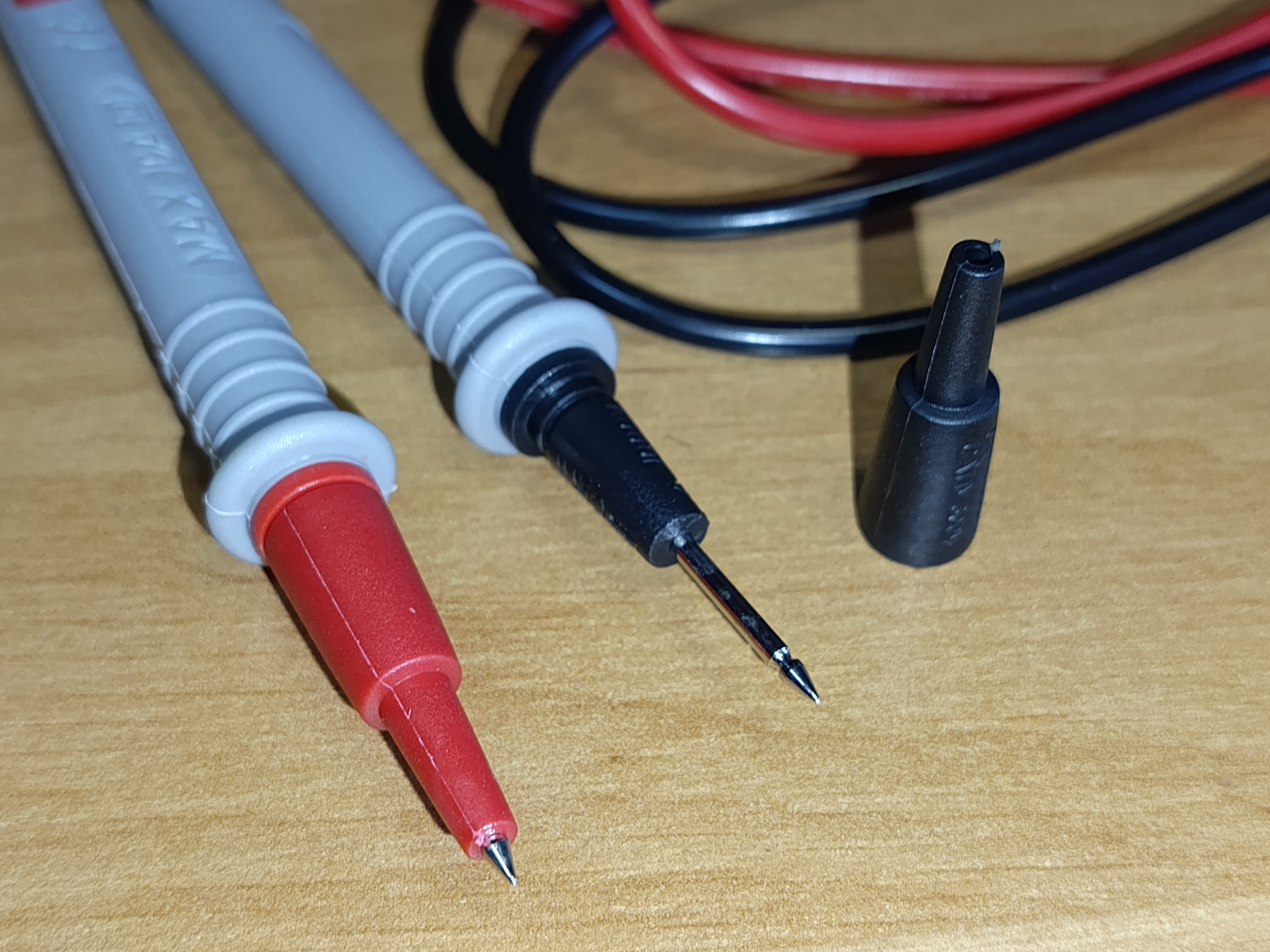

Щупы для мультиметра рассчитаны на ток до 10 А. Наконечники выполнены острыми и оснащены защитными колпачками, которые предотвращают случайные повреждения и обеспечивают дополнительную безопасность при хранении. Длина проводов составляет 80 см, а сами щупы добавляют ещё около 10 см к общей длине.

Демонстрация работы

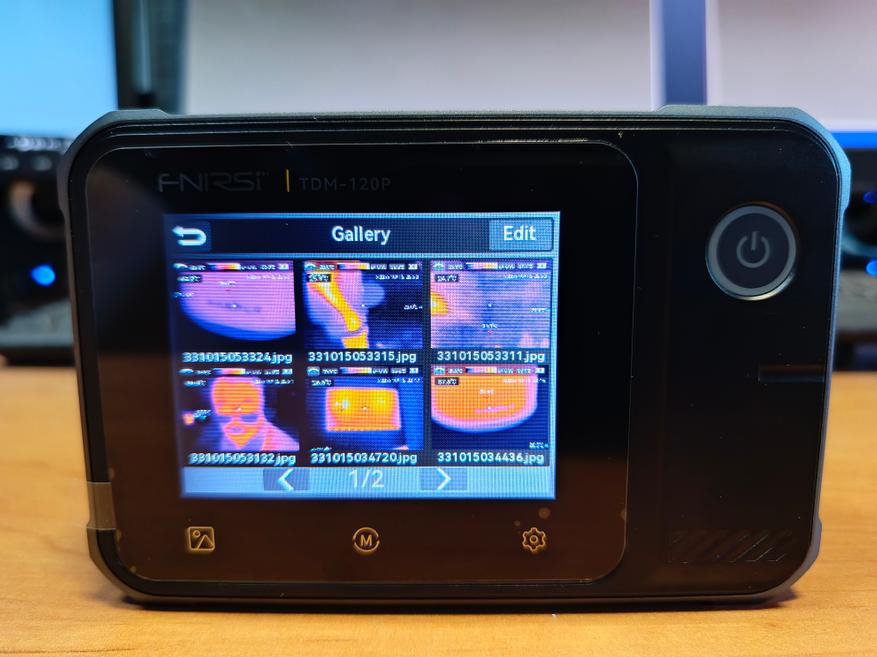

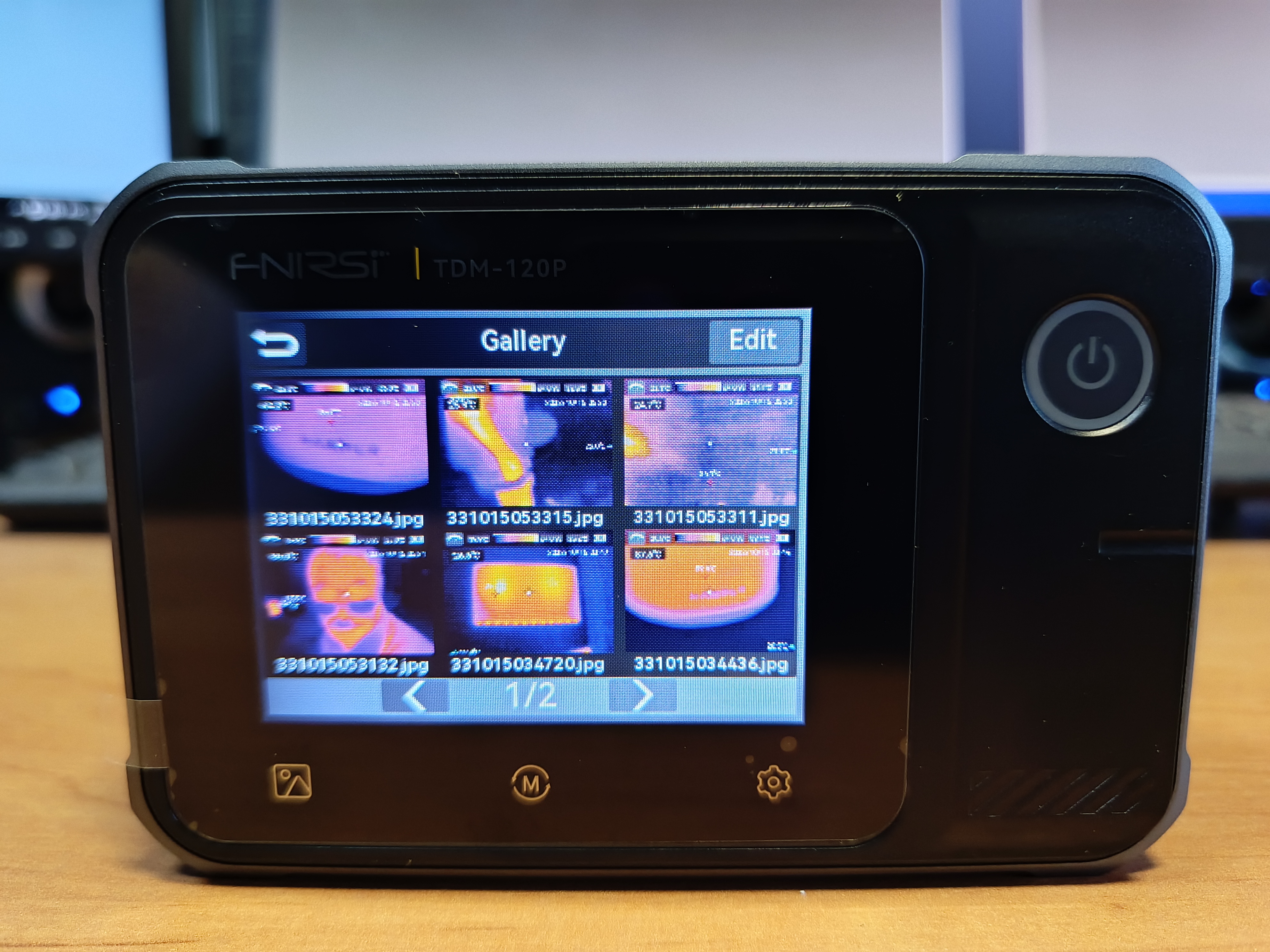

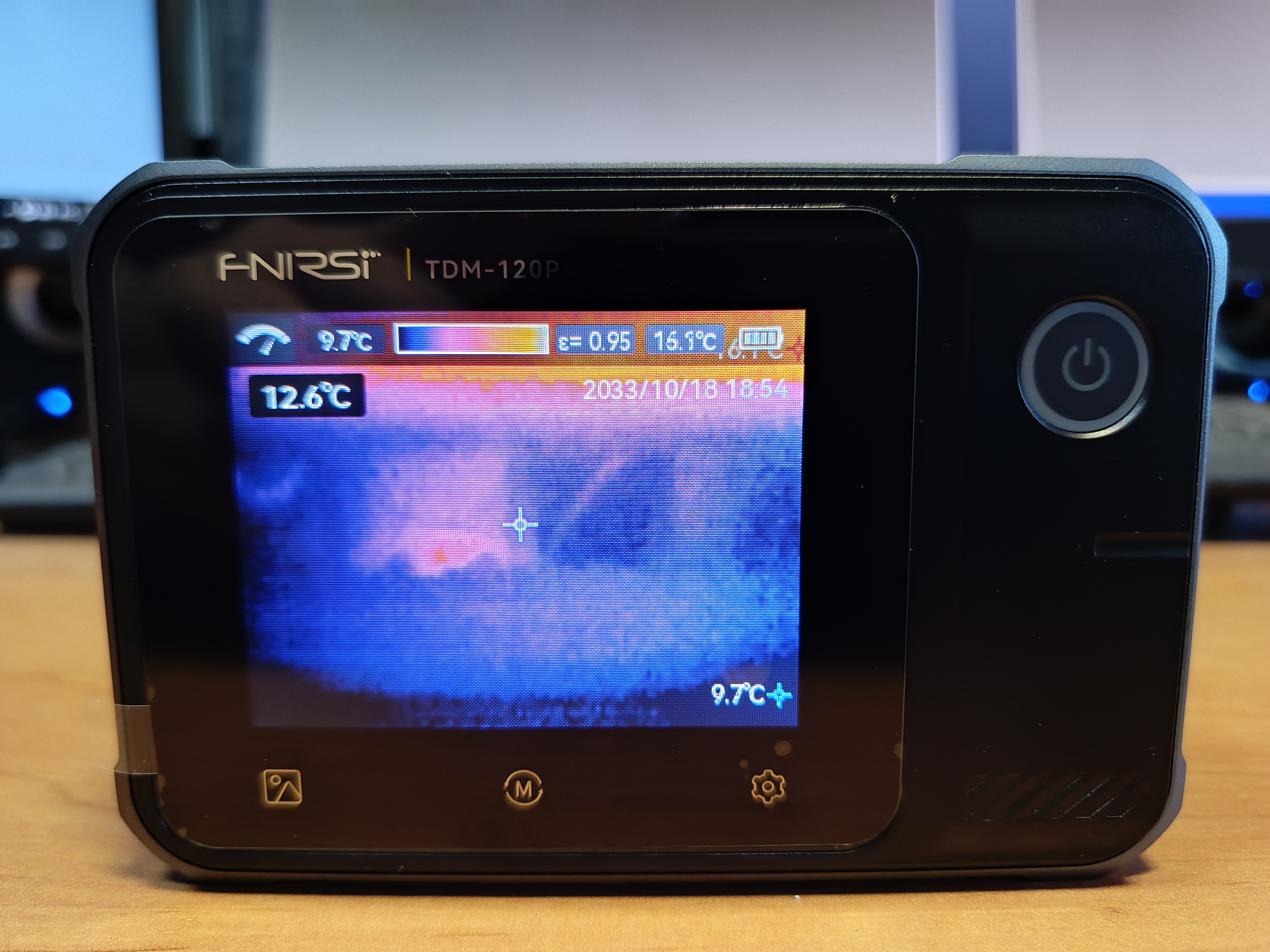

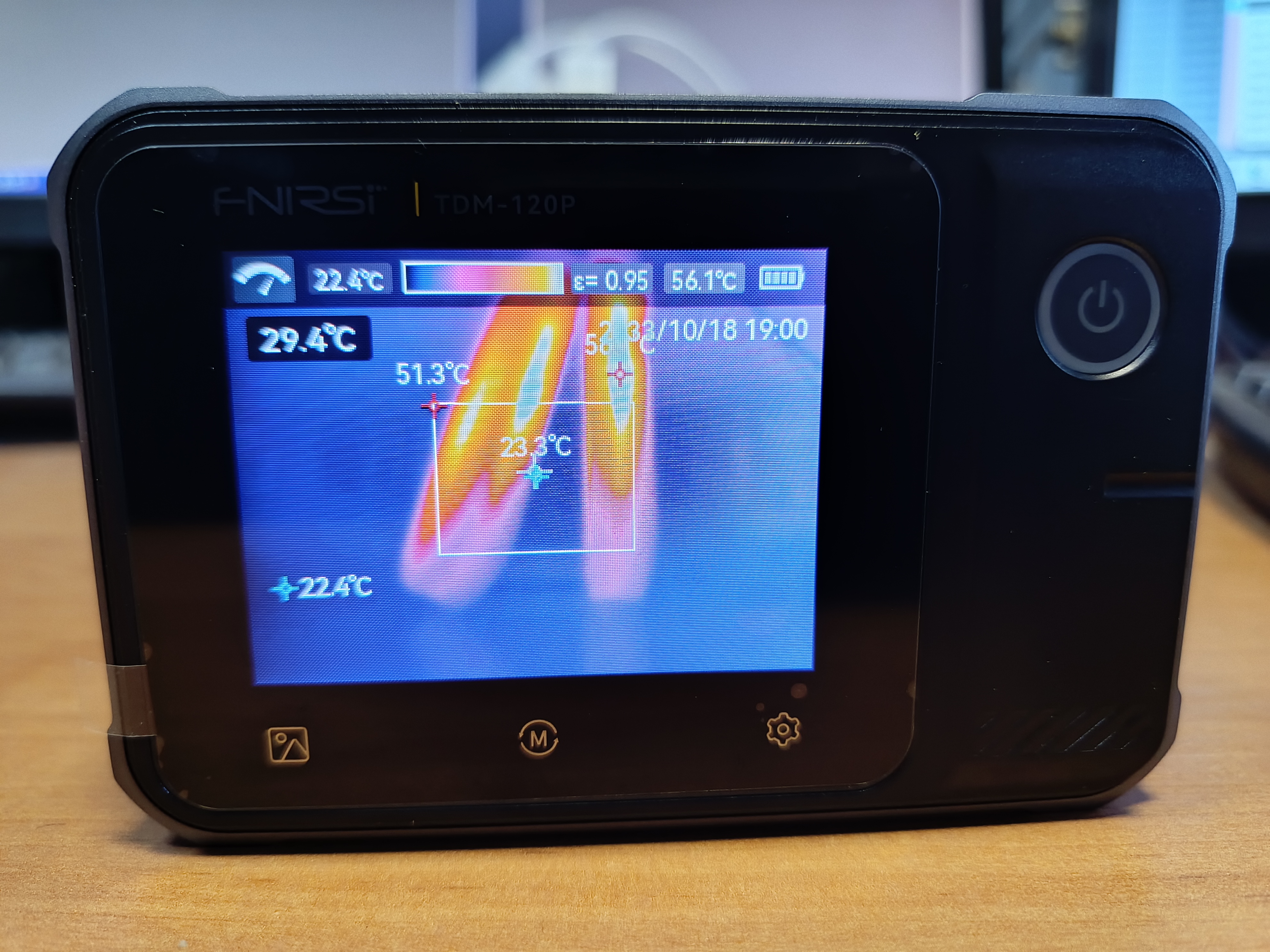

В режиме тепловизора на экране отображается только необходимая информация, включая измеряемую температуру, дату и время. Единицы измерения можно выбрать самостоятельно: градусы Цельсия или Фаренгейта. Замеры доступны в режиме реального времени, также можно делать снимки и сохранять их на карту памяти. Полученные изображения впоследствии можно просматривать непосредственно на экране тепловизора или скопировать на компьютер для дальнейшего изучения.

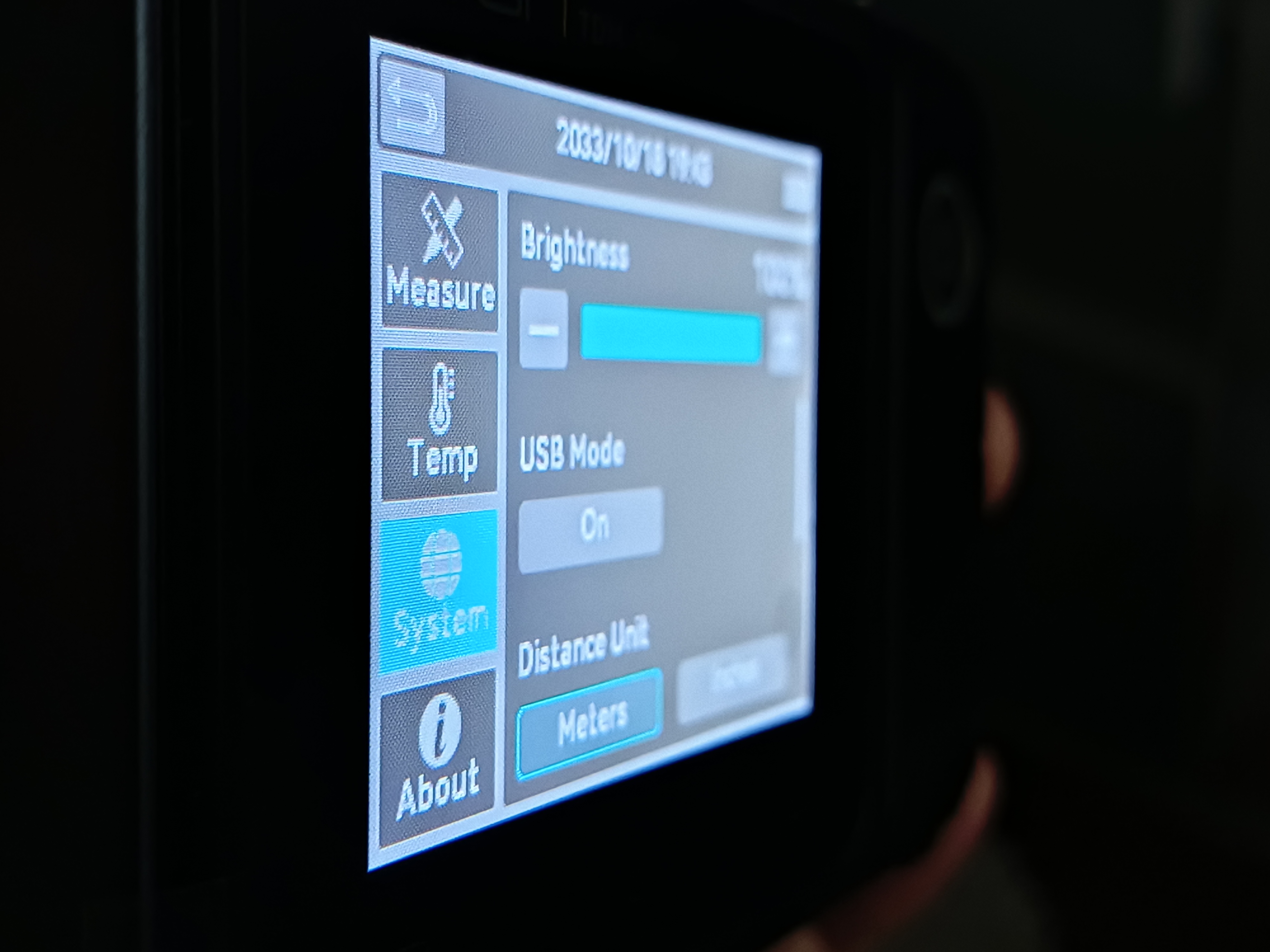

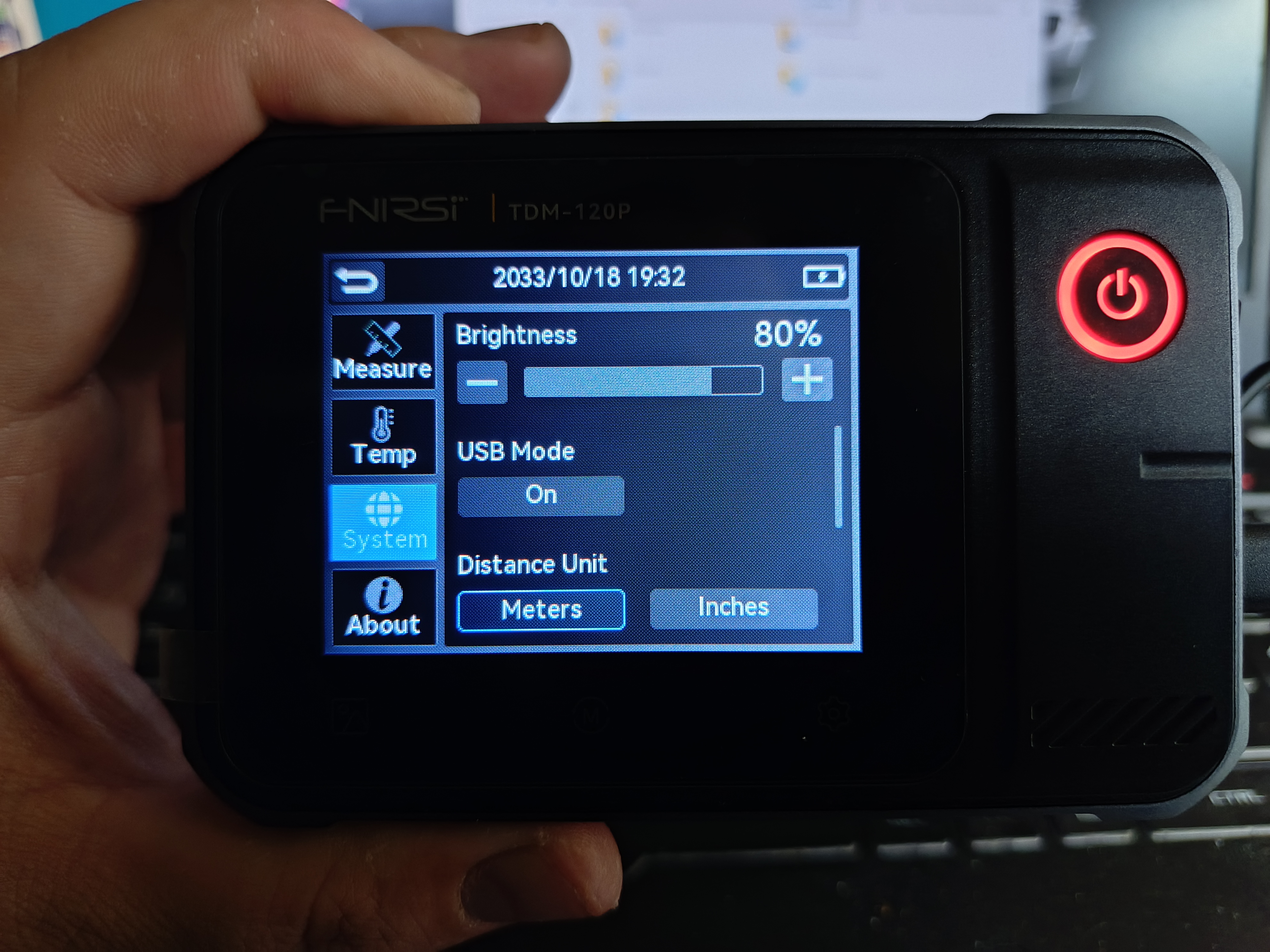

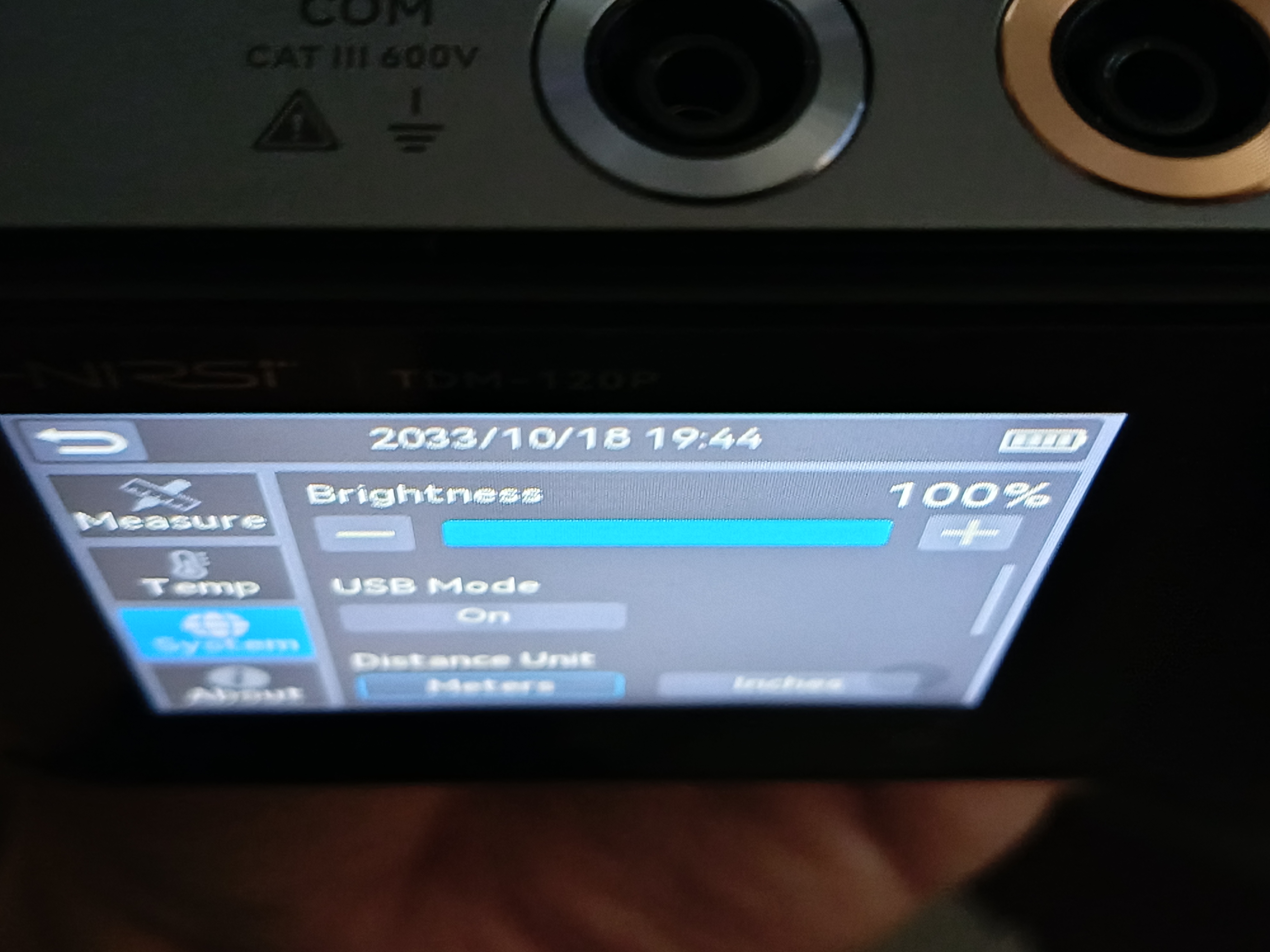

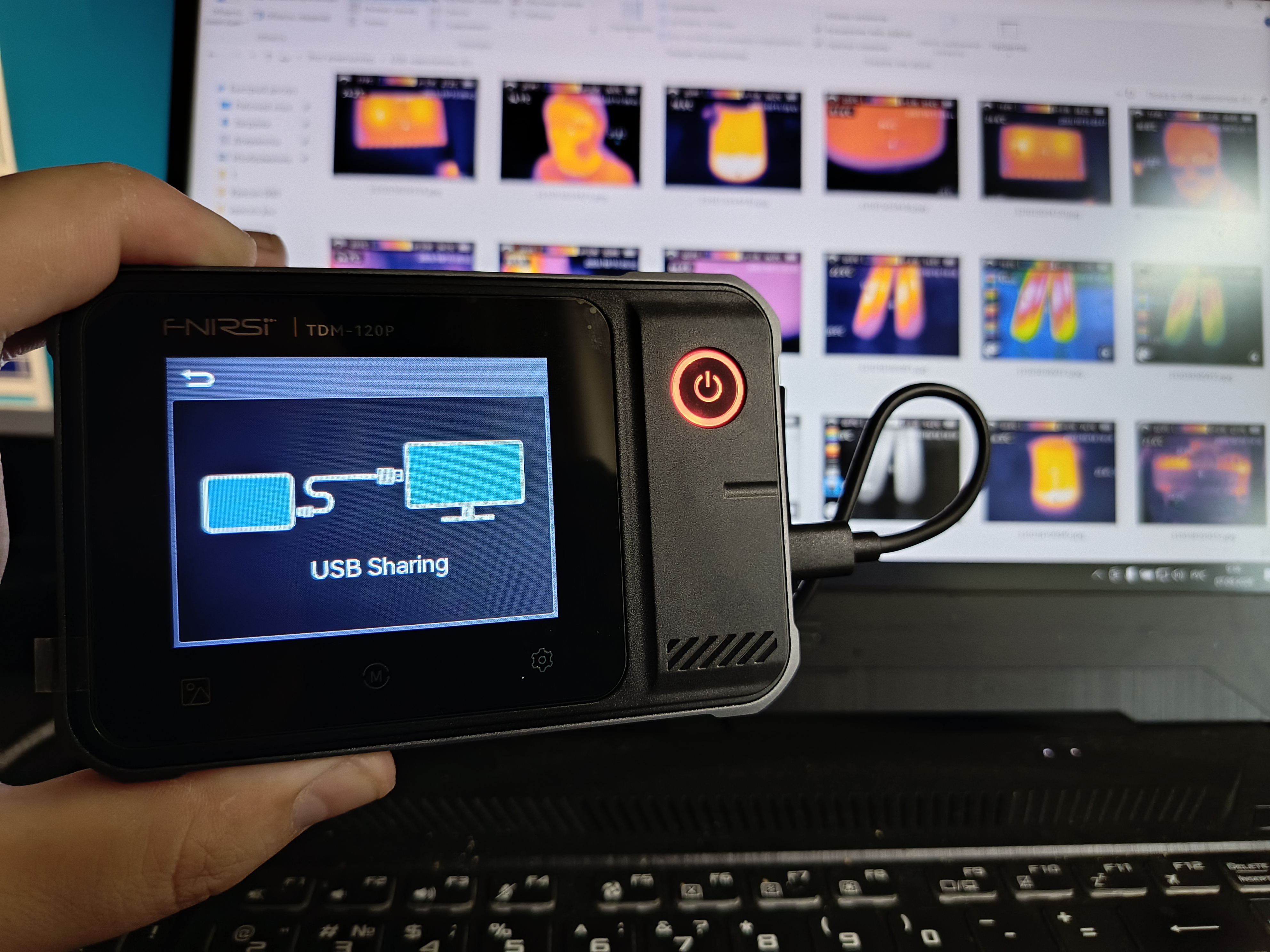

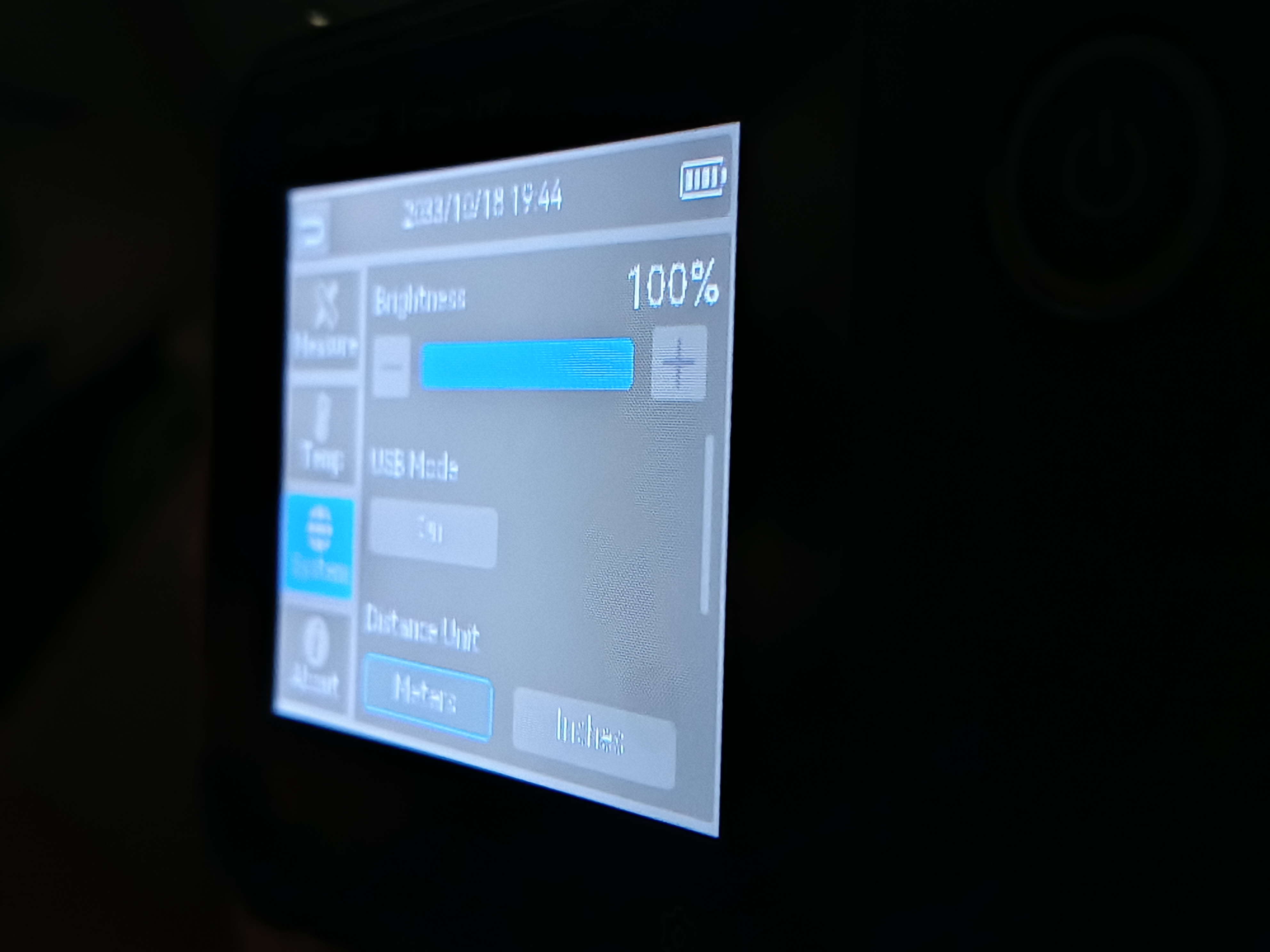

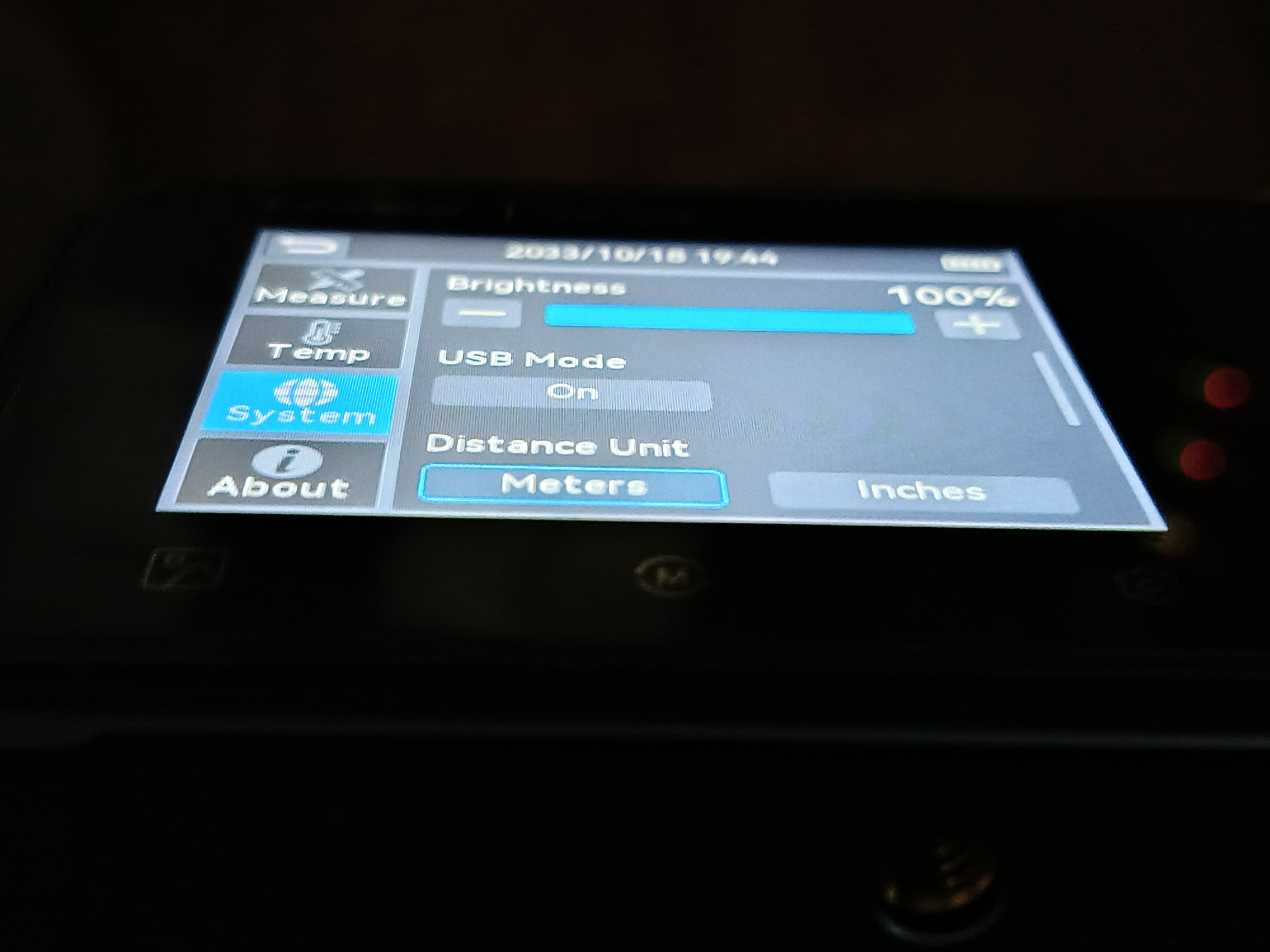

Скопировать снимки на компьютер можно двумя способами. Первый — извлечь карту памяти и подключить её к компьютеру через картридер. Второй вариант — соединить тепловизор с компьютером с помощью кабеля. Однако здесь есть один нюанс: перед подключением необходимо перевести устройство в режим USB Mode, иначе компьютер не сможет его определить. Для этого нужно зайти в настройки, открыть вкладку System и нажать ON. После этого тепловизор начинает работать в режиме картридера, позволяя получить доступ к сохранённым файлам.

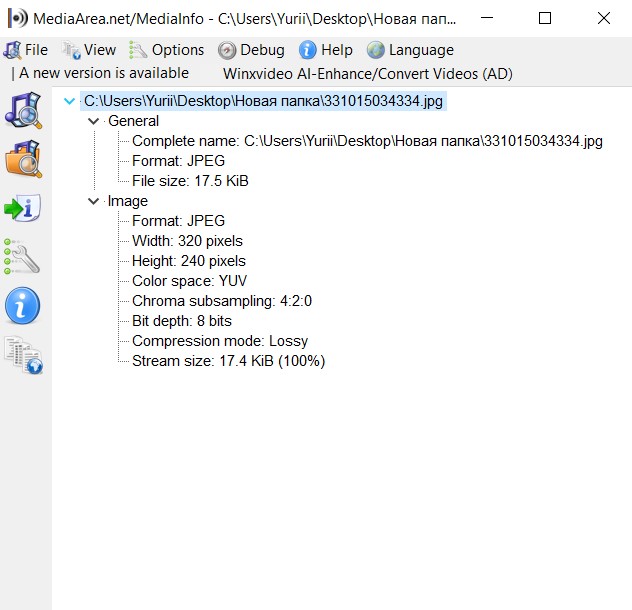

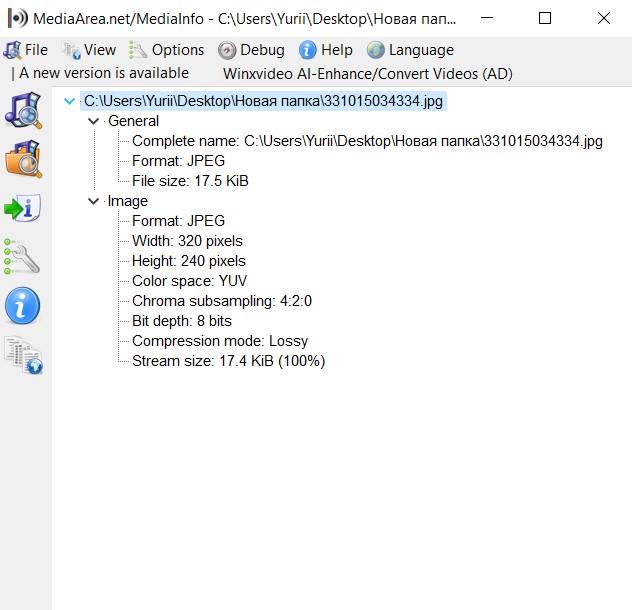

Снимки сохраняются в разрешении 320 x 240 пикселей, а размер одного файла составляет всего около 17 КБ. Благодаря такой небольшой занимаемой памяти на комплектную карту MicroSD объёмом 32 ГБ можно записать тысячи изображений.

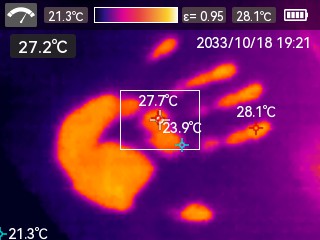

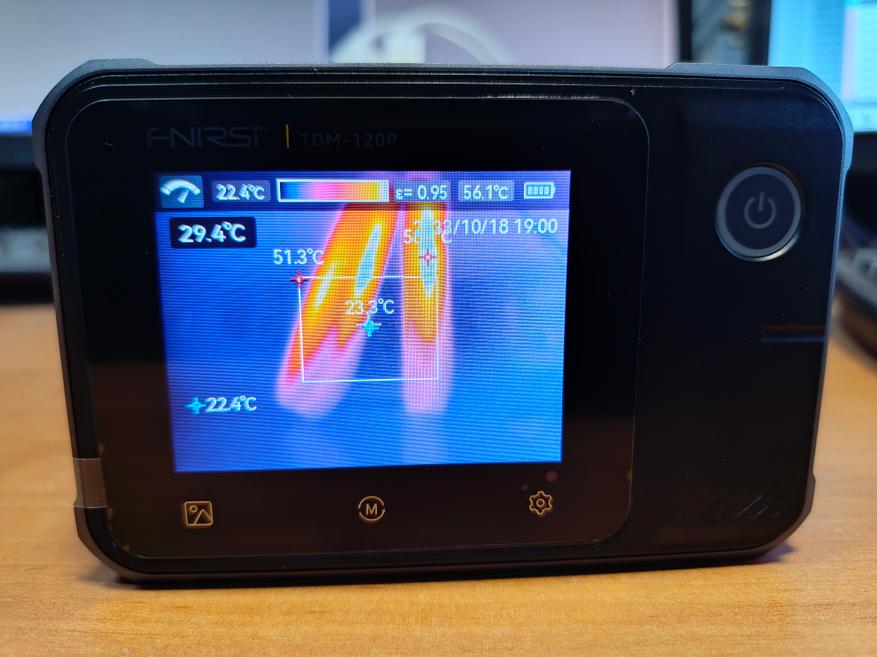

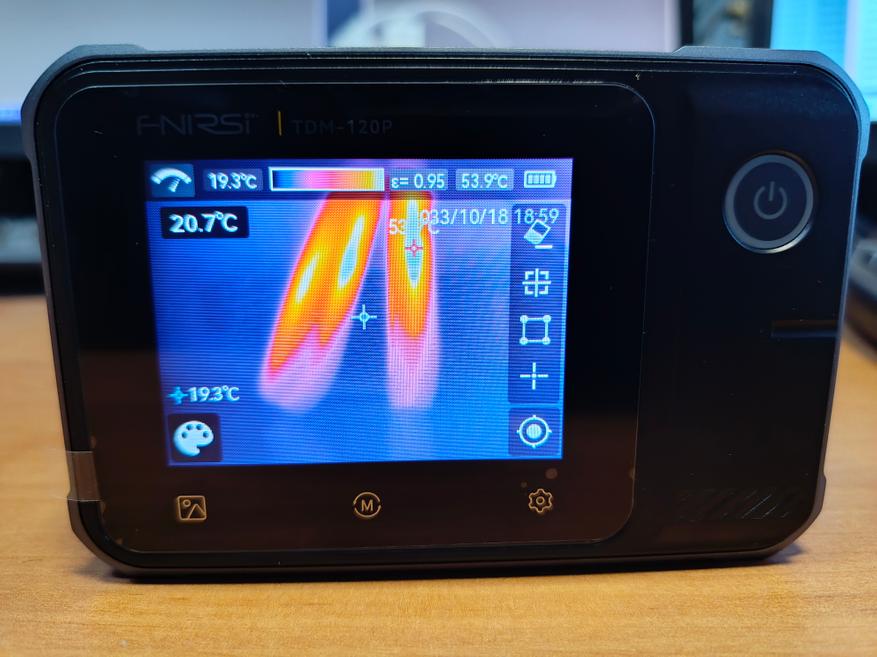

Во время измерений тепловизором можно выбирать способ определения температуры: в конкретной точке или в пределах заданной области. Это позволяет оценивать температуру отдельного объекта либо анализировать температурное распределение на более крупном участке поверхности.

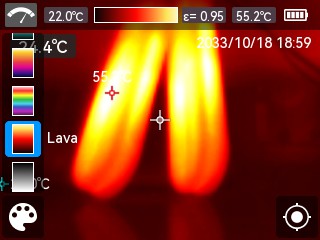

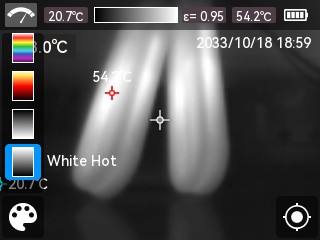

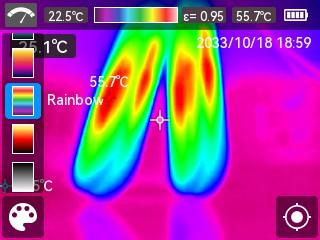

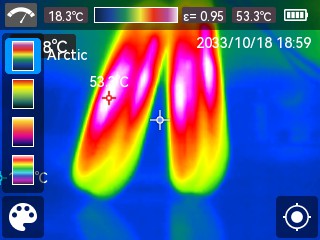

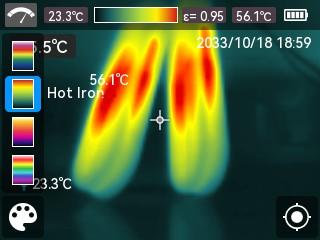

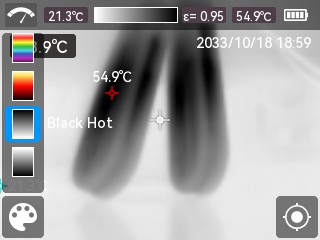

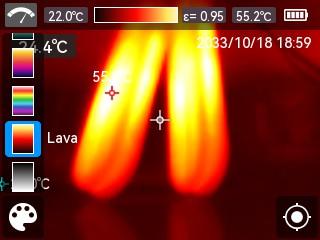

Тепловизор позволяет менять цветовую палитру отображения результатов измерений. На выбор предусмотрено семь стандартных вариантов, которые отличаются сочетанием цветов и способом визуализации температурных различий. Это позволяет подобрать наиболее удобную палитру в зависимости от условий измерения и особенностей исследуемого объекта.

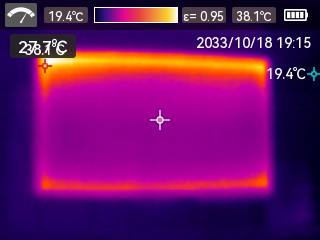

Данная модель не очень подходит для измерения перепадов температуры на мелких объектах, однако с определением локальных участков нагрева справляется без проблем. Например, ниже представлены четыре фотографии разных мониторов с различными типами подсветки.

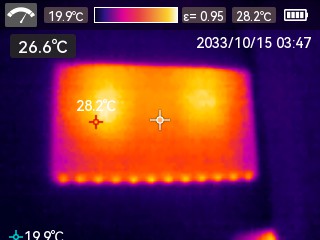

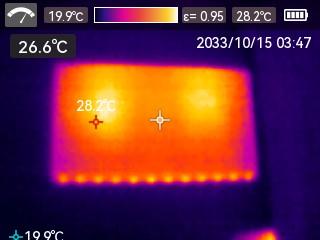

• №1 снимок телевизора со светодиодной подсветкой, расположенной снизу.

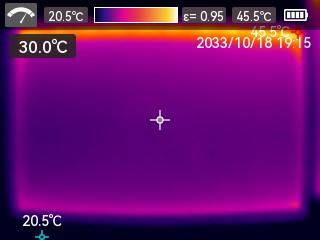

• №2 монитор с верхней подсветкой.
• №3 монитор с верхней и нижней подсветкой.

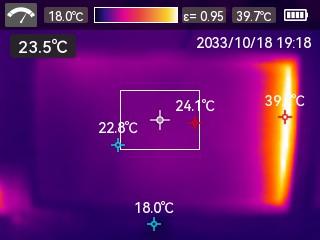

• №4 монитор с боковой подсветкой.

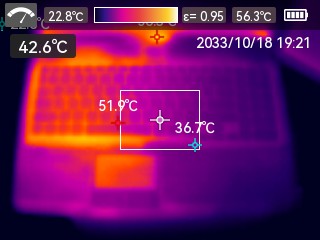

Пример нагрева корпуса двух разных ноутбуков.

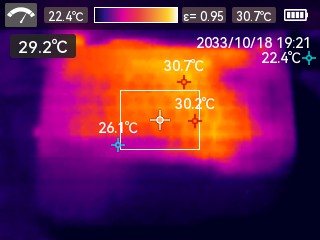

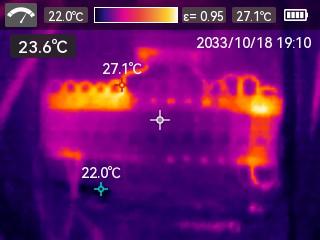

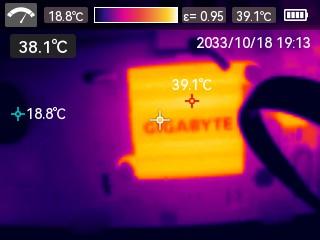

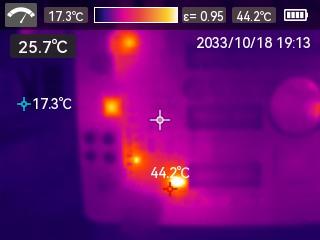

Ниже представлены примеры тепловых снимков материнской платы. На них хорошо видно, как нагреваются отдельные микросхемы и другие элементы. Однако в данном случае компоненты расположены на некотором расстоянии друг от друга, поэтому их нагрев можно различить без особых проблем. При плотной компоновке платы определить конкретную деталь, которая нагревается сильнее остальных, будет значительно сложнее, а в некоторых случаях и вовсе невозможно из-за недостаточного разрешения тепловизора.

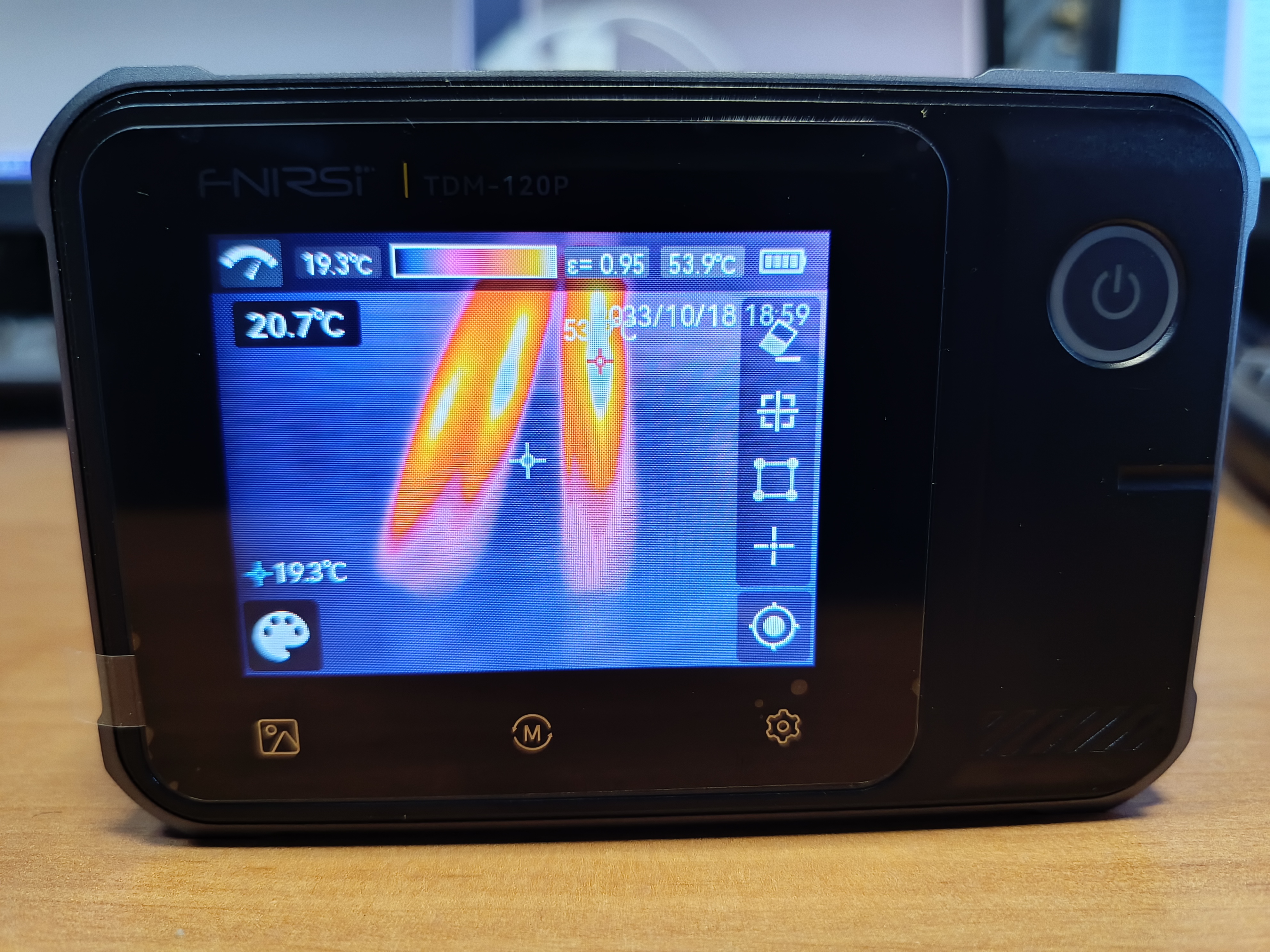

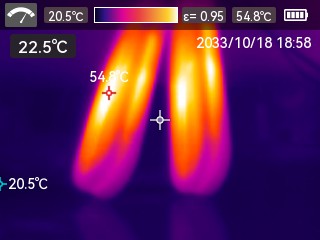

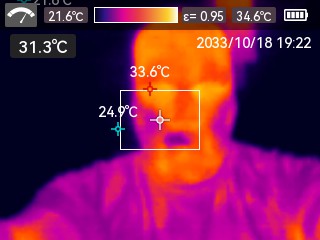

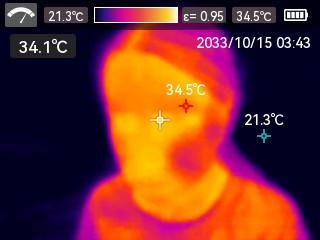

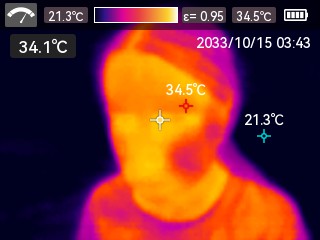

Ниже представлены тепловые снимки человека. Силуэт различим, однако его контуры получаются не слишком чёткими. Это связано с небольшим разрешением матрицы, которого недостаточно для детальной визуализации мелких элементов и точного отображения границ объектов.

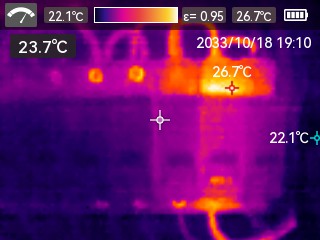

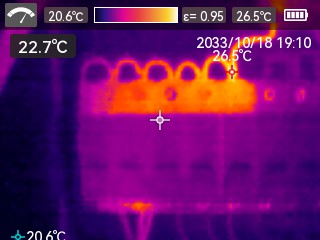

С помощью тепловизора можно оценить нагрев автоматических выключателей и определить, какой из них нагревается сильнее остальных. Это позволяет выявить участки с повышенной температурой и обратить внимание на возможные проблемы с нагрузкой или контактами.

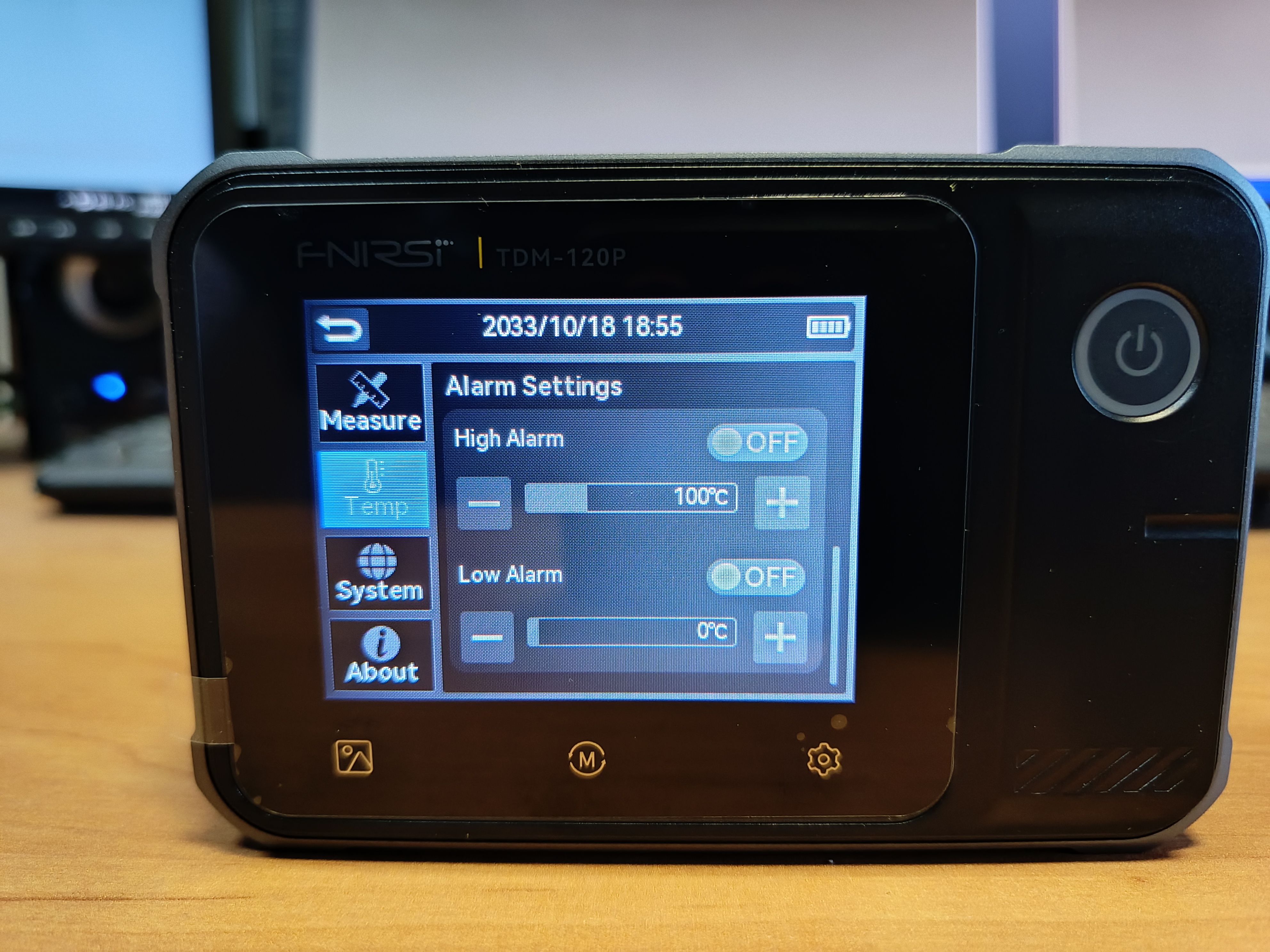

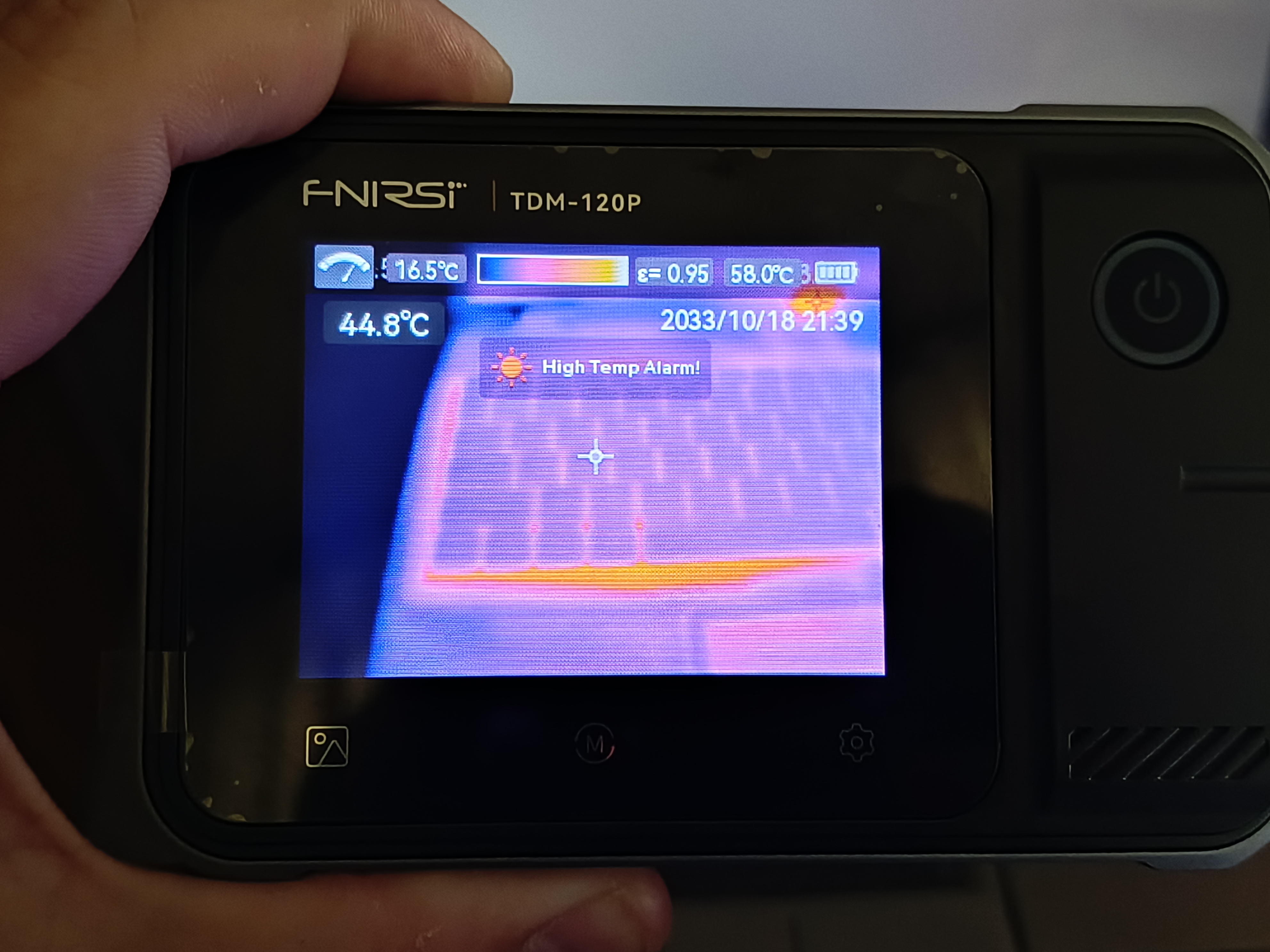

В настройках можно задать минимальный и максимальный температурные пороги. При выходе измеряемой температуры за установленные пределы на дисплее появляется соответствующее предупреждение. Однако здесь не хватает встроенного динамика, который позволял бы получать звуковые оповещения и воспринимать информацию на слух, не отвлекаясь от экрана.

Ещё один недостаток — отсутствие возможности записи видео. Такая функция могла бы оказаться полезной при длительном наблюдении за изменением температуры, например во время нагрева компонентов или проверки работы оборудования под нагрузкой.

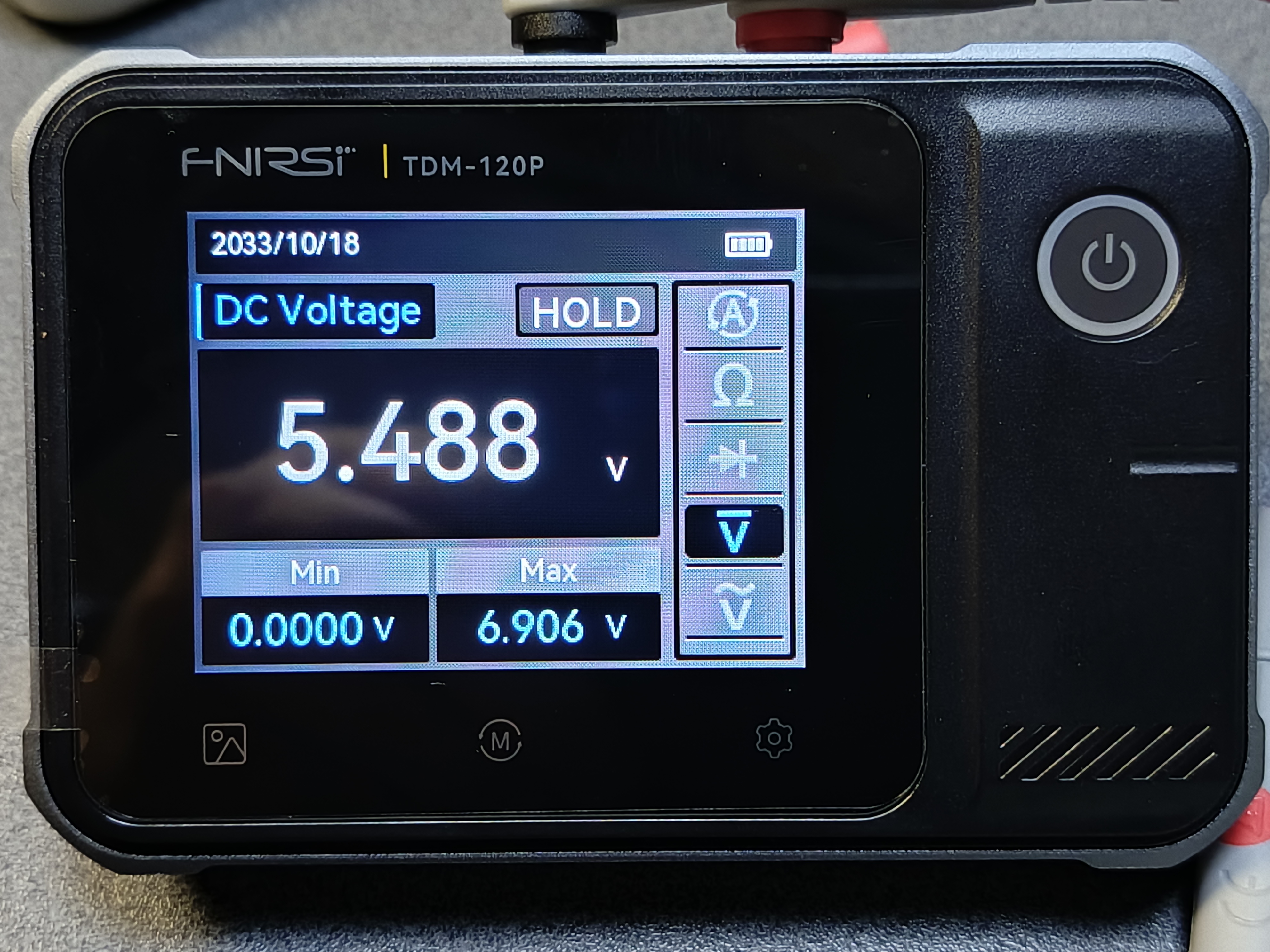

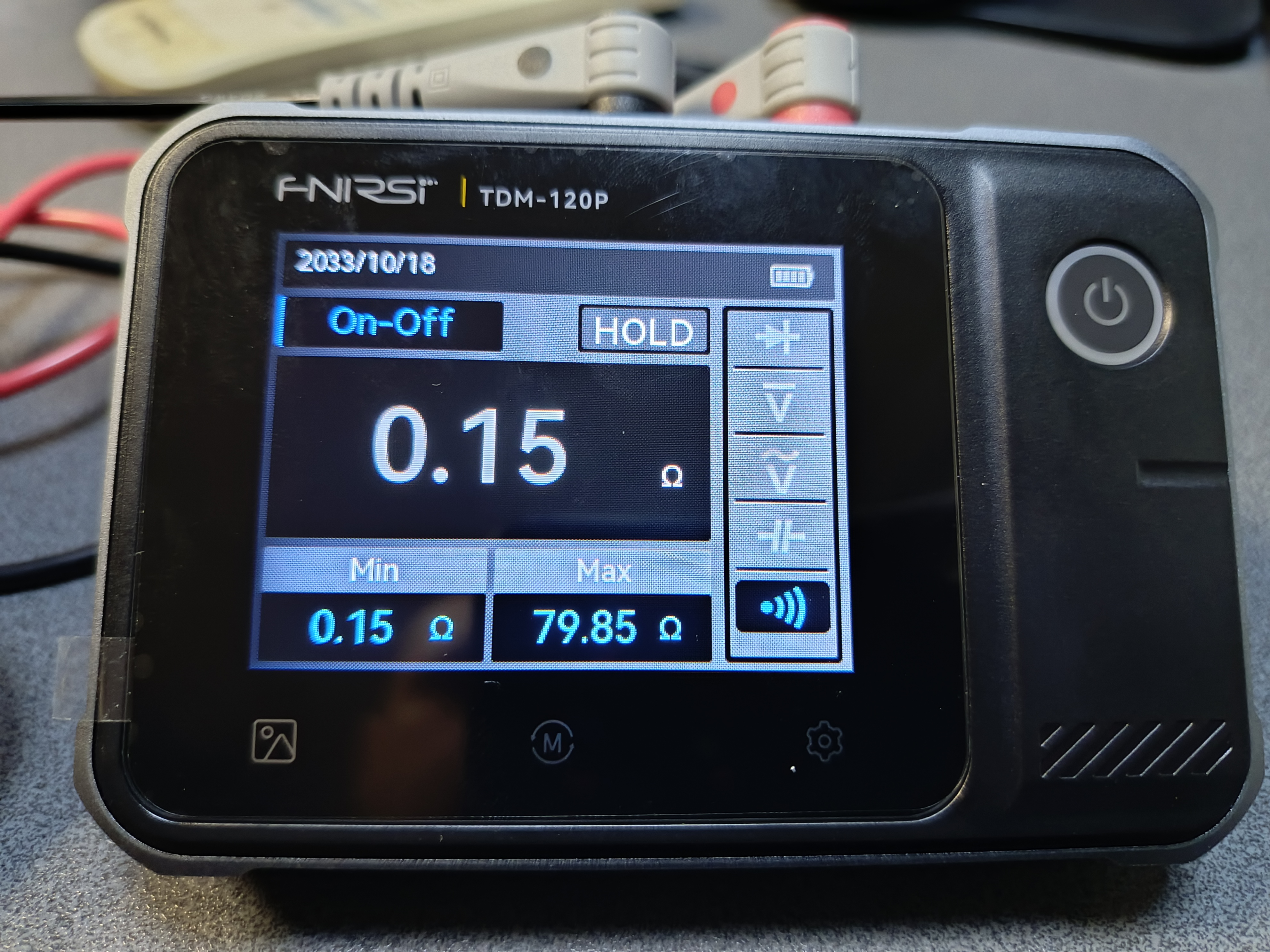

В режиме мультиметра устройство поддерживает несколько основных видов измерений:

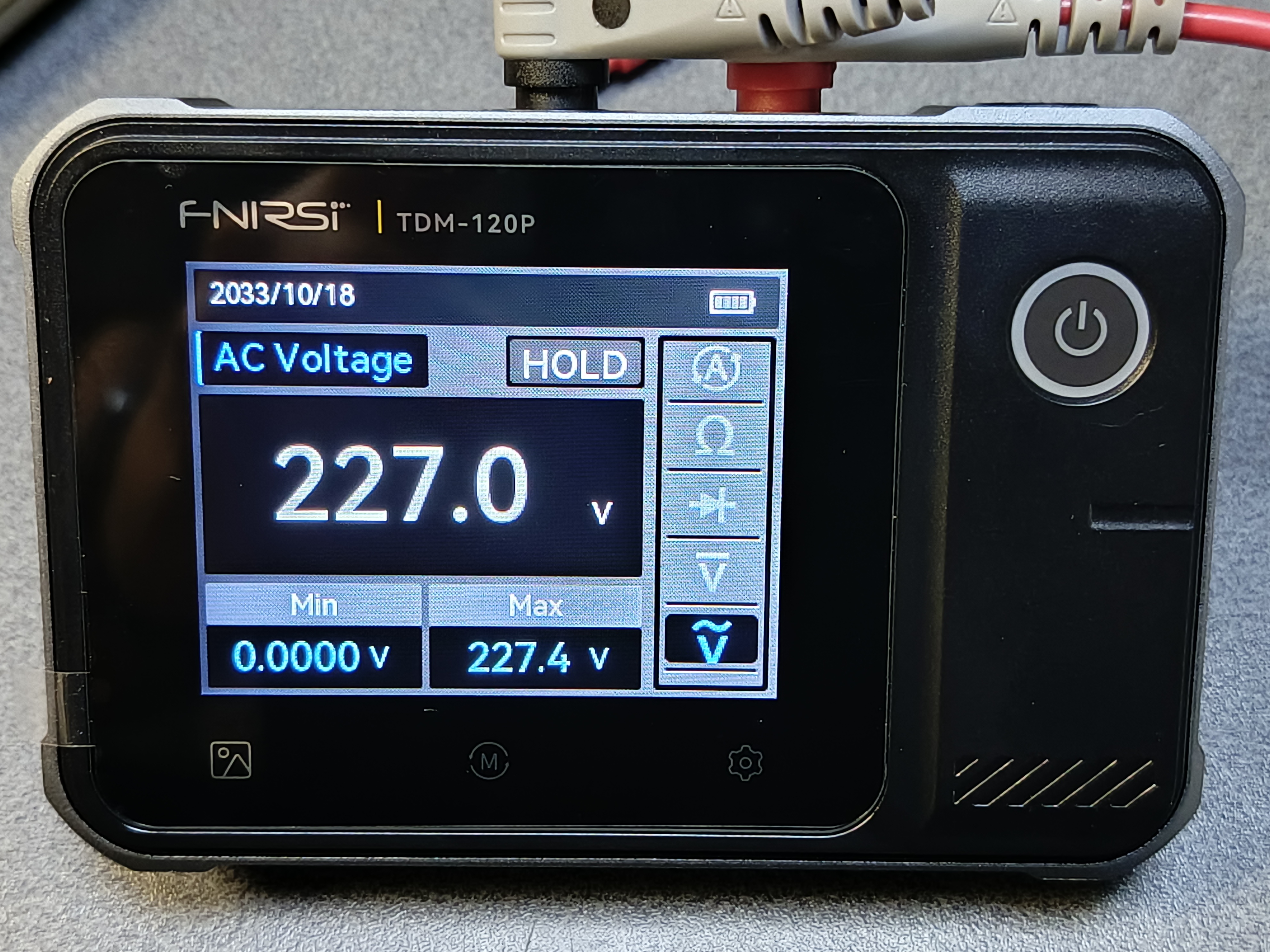

• Переменное напряжение (AC) — прибор отображает значение напряжения, но частоту не измеряет.

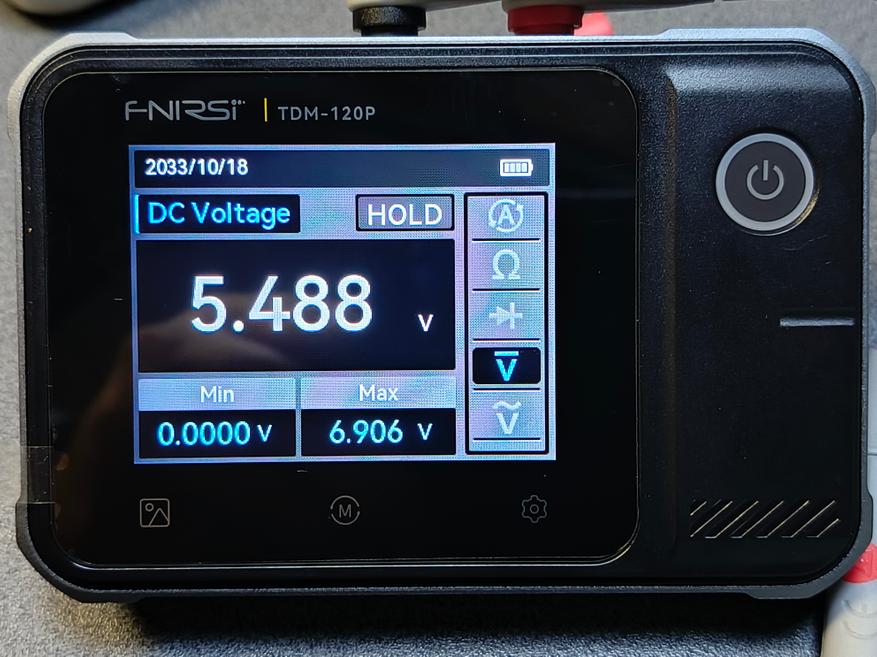

• Постоянное напряжение (DC) — позволяет измерять напряжение в цепях постоянного тока.

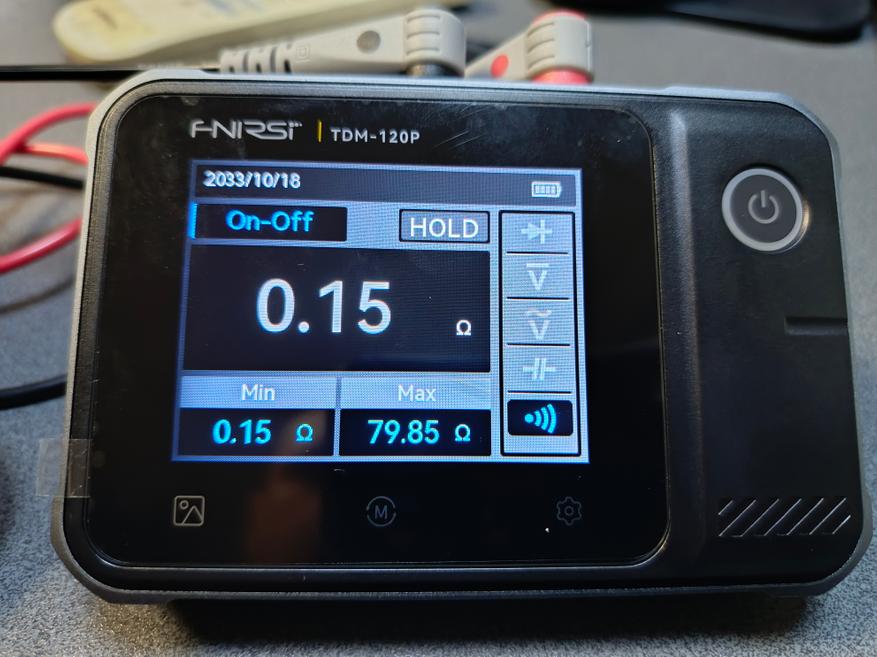

• Проверка диодов — режим работает корректно и без проблем позволяет зажигать светодиоды.

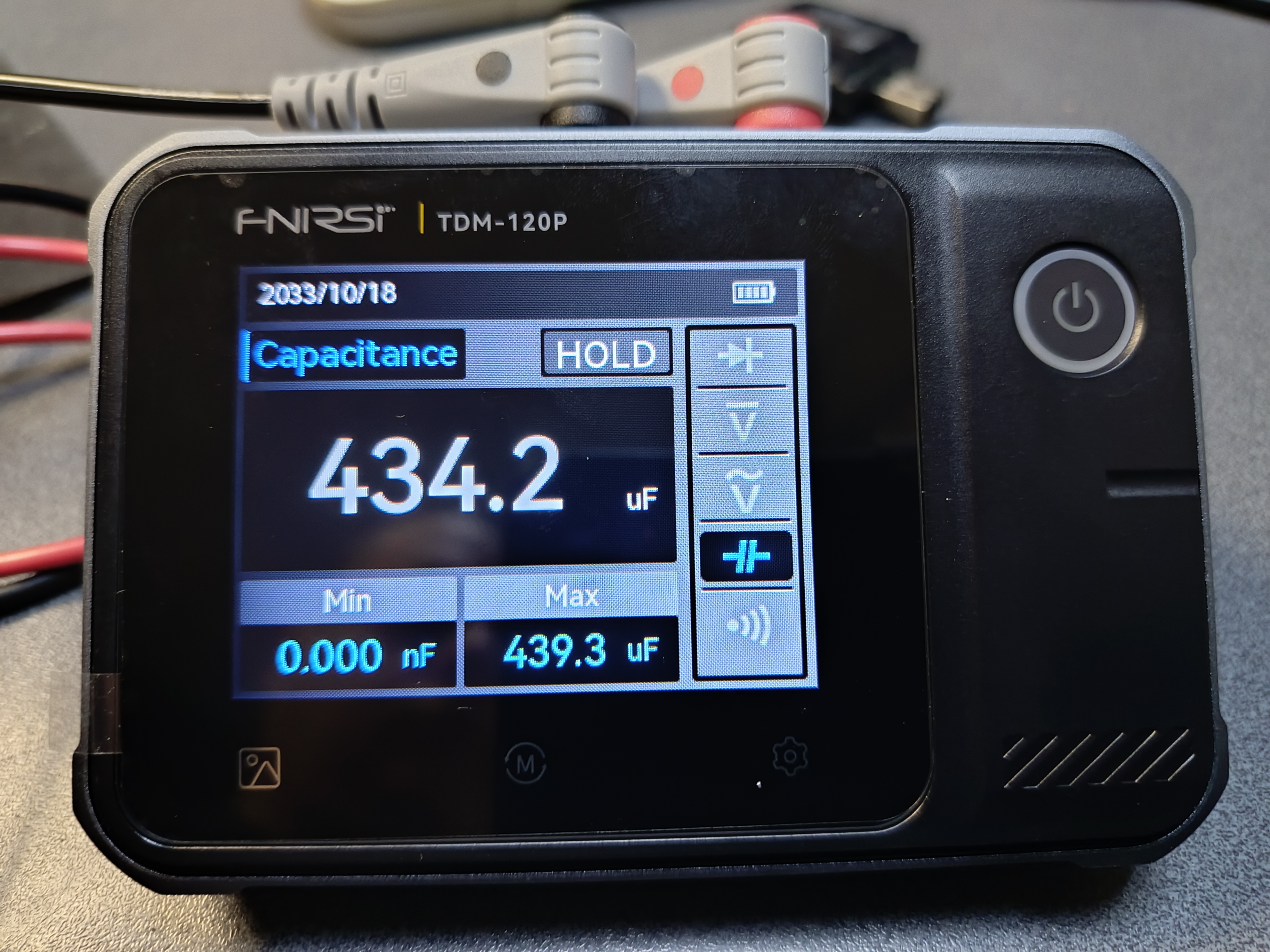

• Измерение ёмкости конденсаторов — предназначено для определения ёмкости электронных компонентов.
• Прозвонка цепи — позволяет проверить наличие электрического контакта и выявить короткое замыкание.

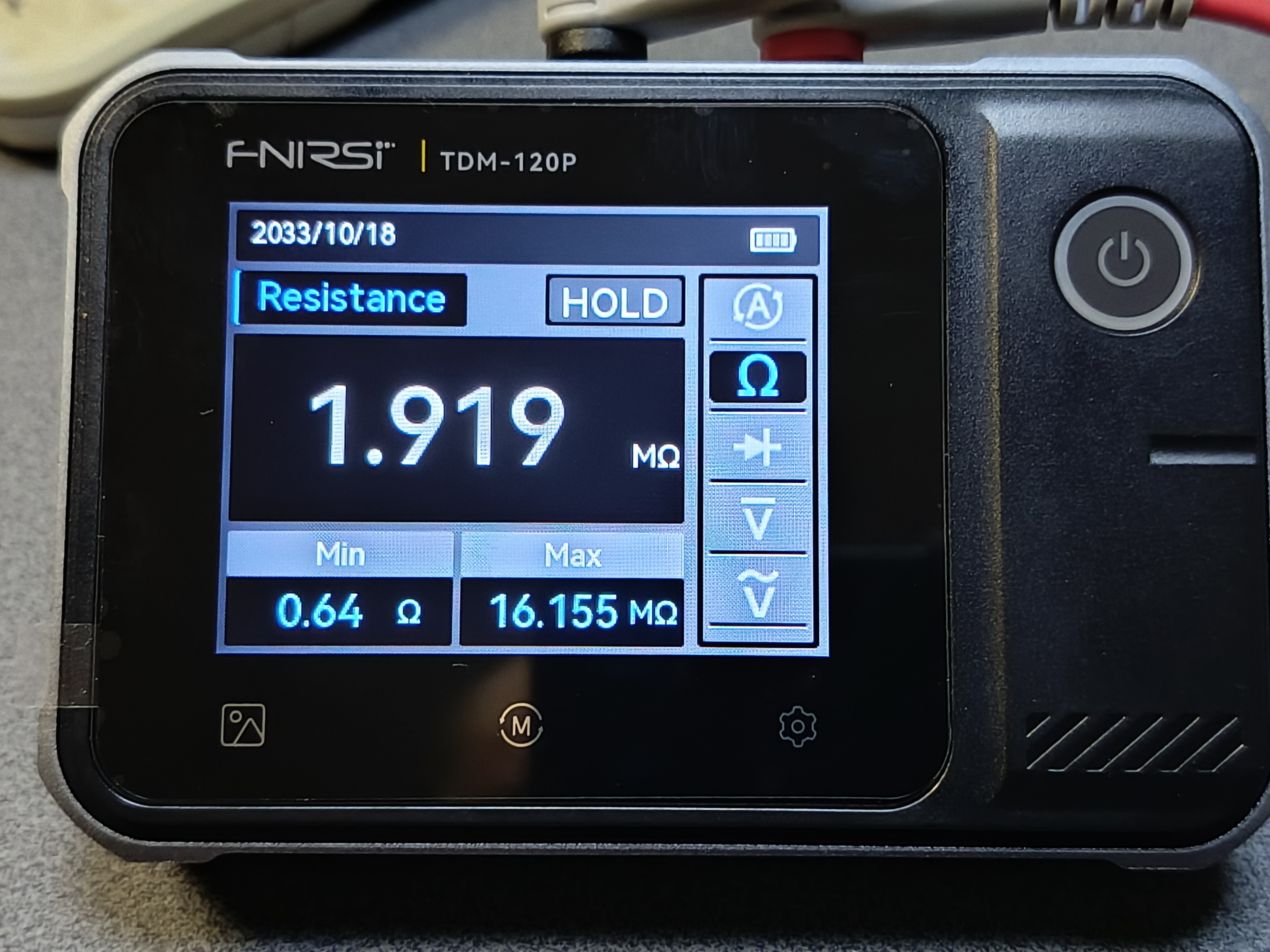

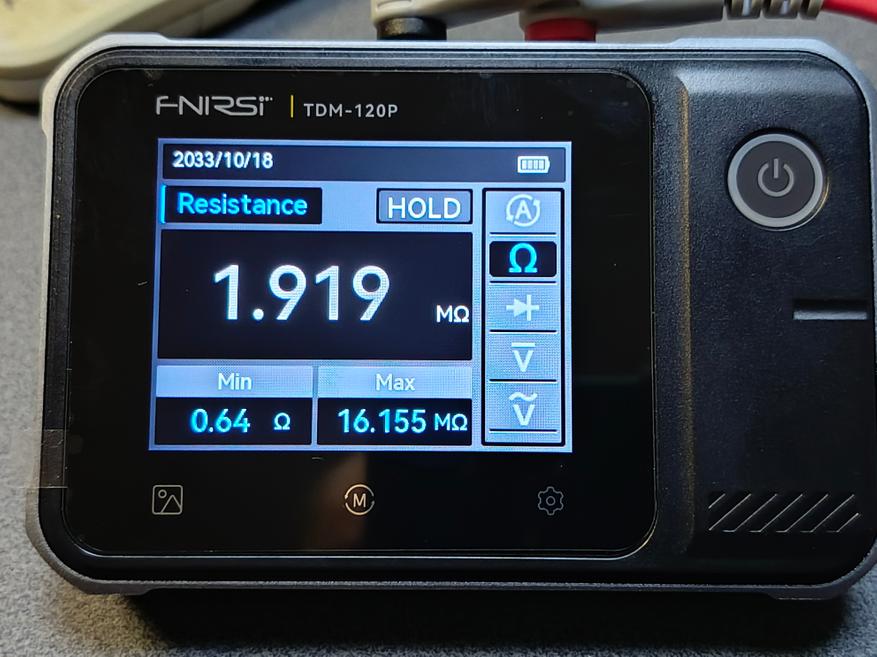

• Измерение сопротивления — позволяет определить сопротивление различных компонентов и участков электрической цепи.

Помимо ручного выбора режимов, предусмотрен автоматический режим, в котором прибор самостоятельно определяет необходимые параметры измерения. Для каждого режима на экране отображается текущее значение, а также минимальный и максимальный результаты. При необходимости можно заморозить показания на дисплее, однако сохранять скриншоты измерений нельзя. Каких-либо дополнительных настроек для режима мультиметра не предусмотрено.

Есть один важный нюанс: в целом прибор позволяет измерять основные электрические параметры, необходимые при работе с электроникой, но у него отсутствует функция измерения силы тока. Мультиметр не поддерживает измерение ни постоянного, ни переменного тока. Этот момент стоит учитывать при выборе устройства, особенно если вы планируете использовать его для диагностики электронных схем и проверки электрических цепей.

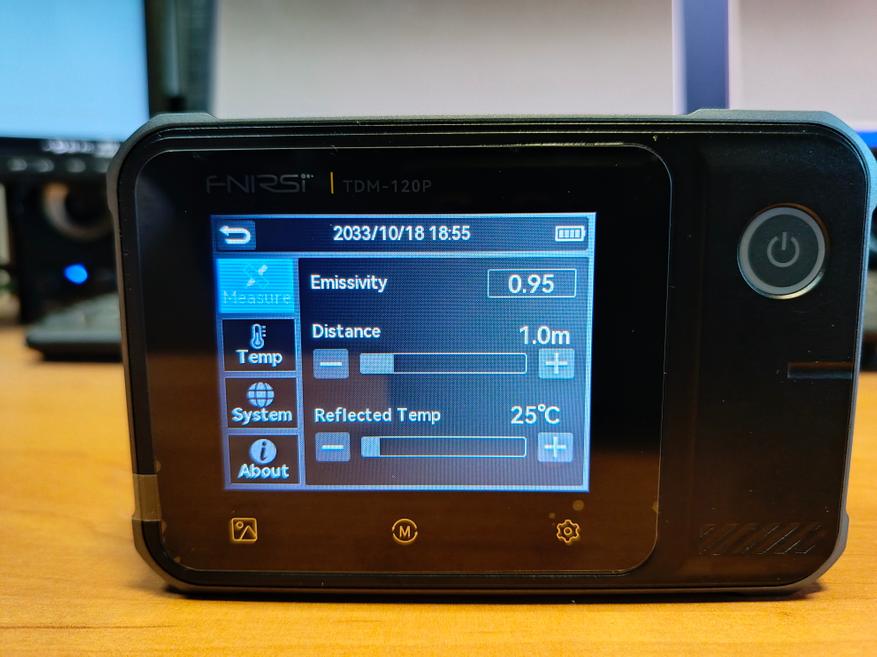

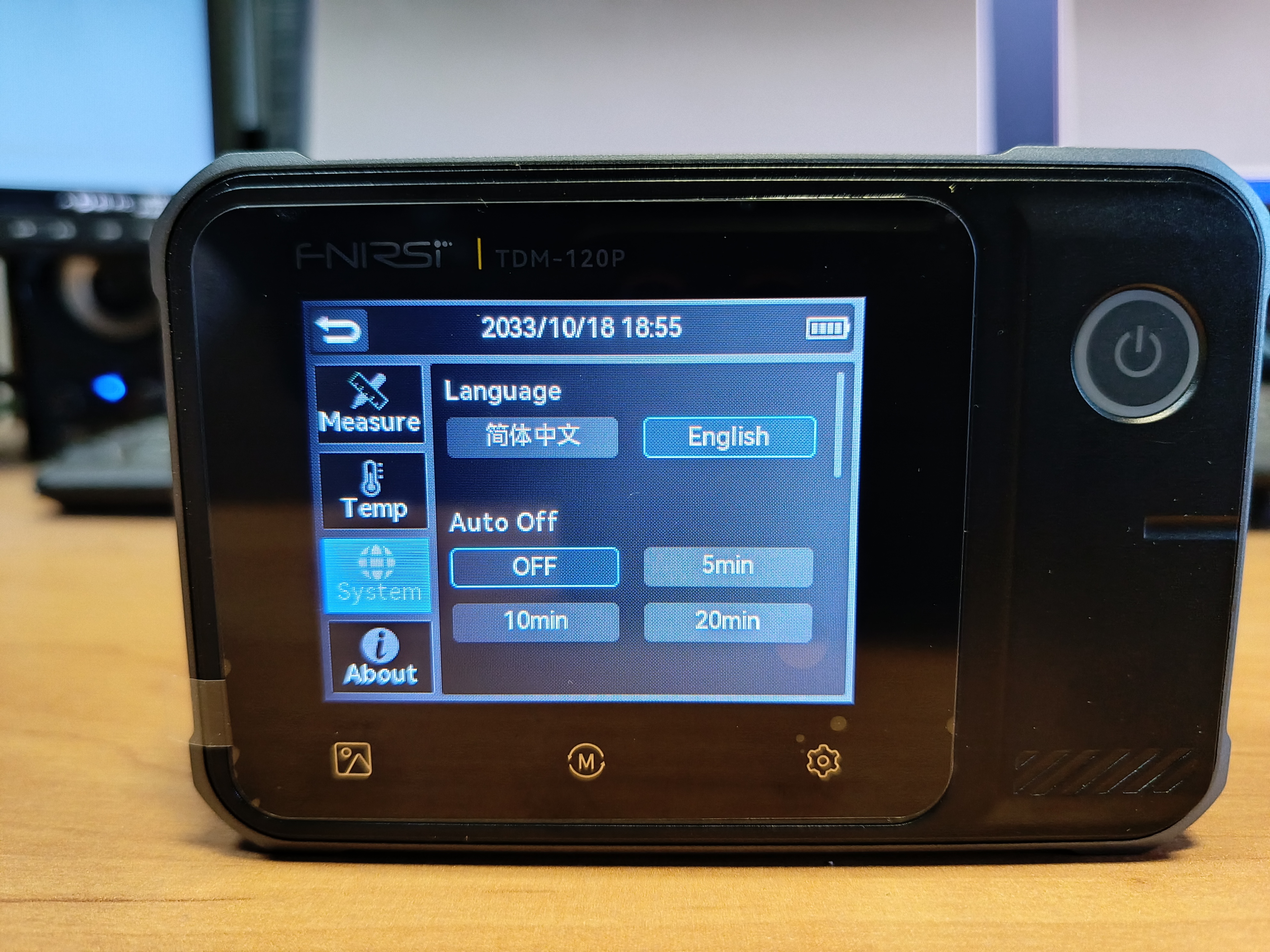

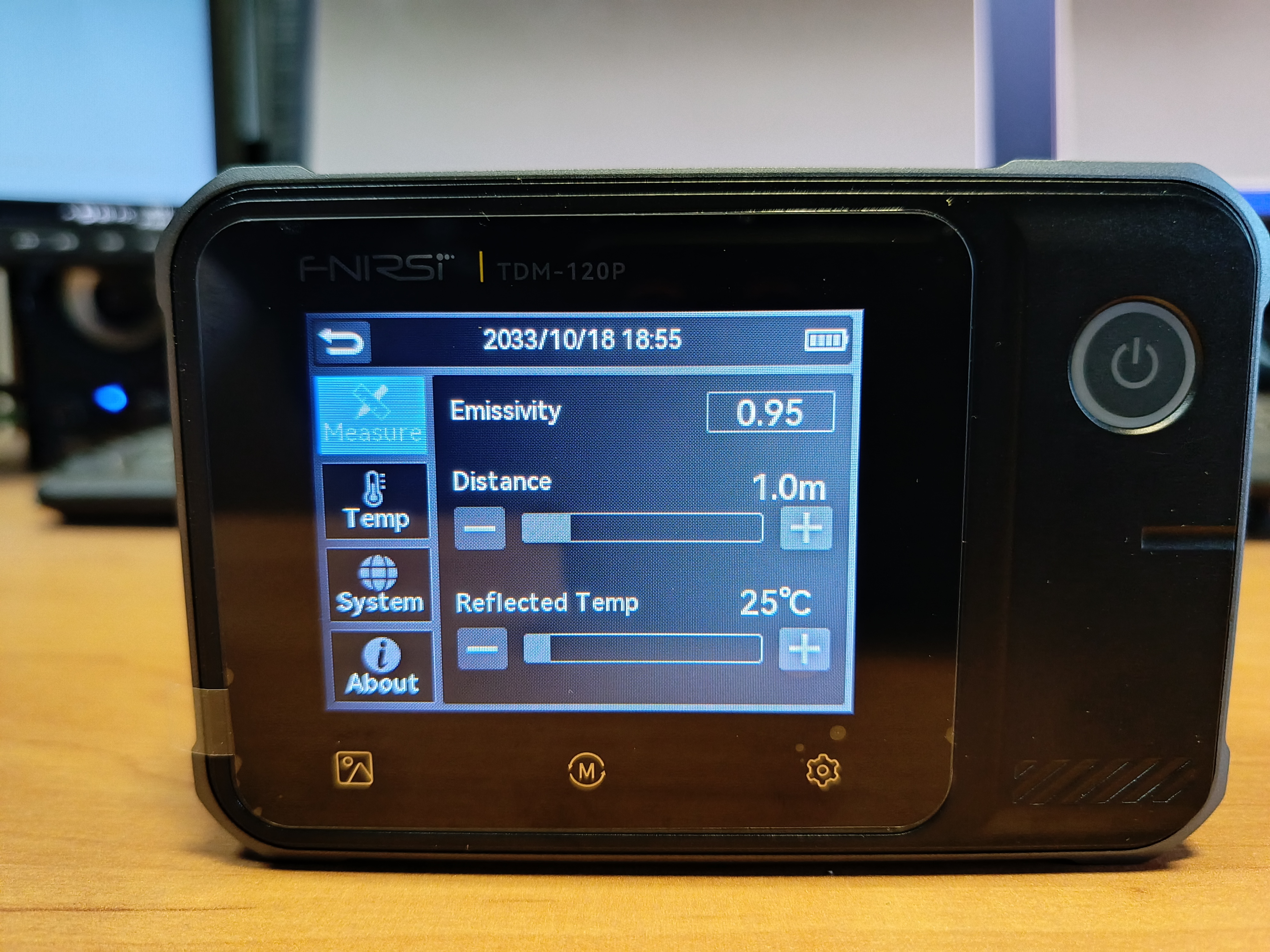

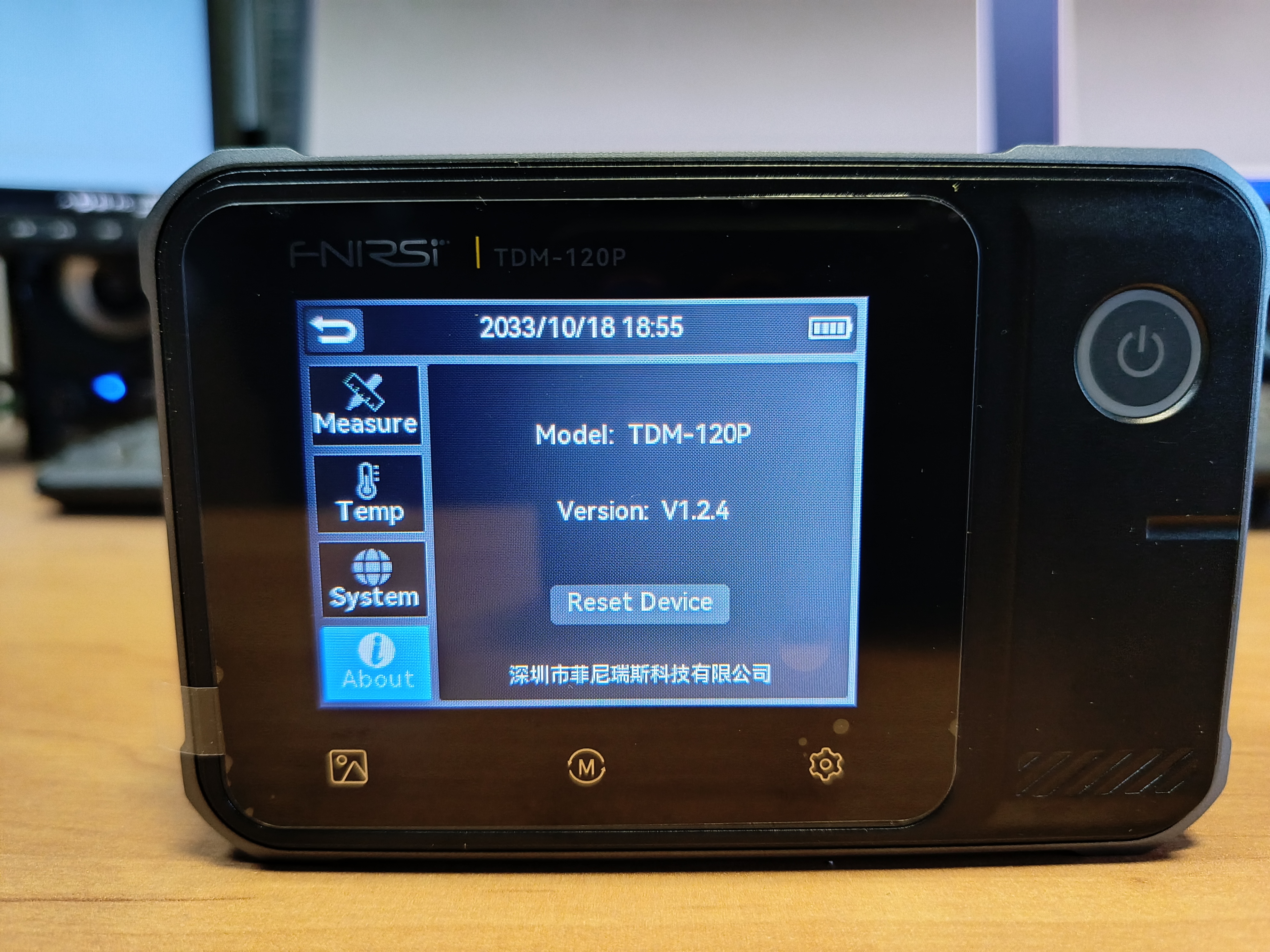

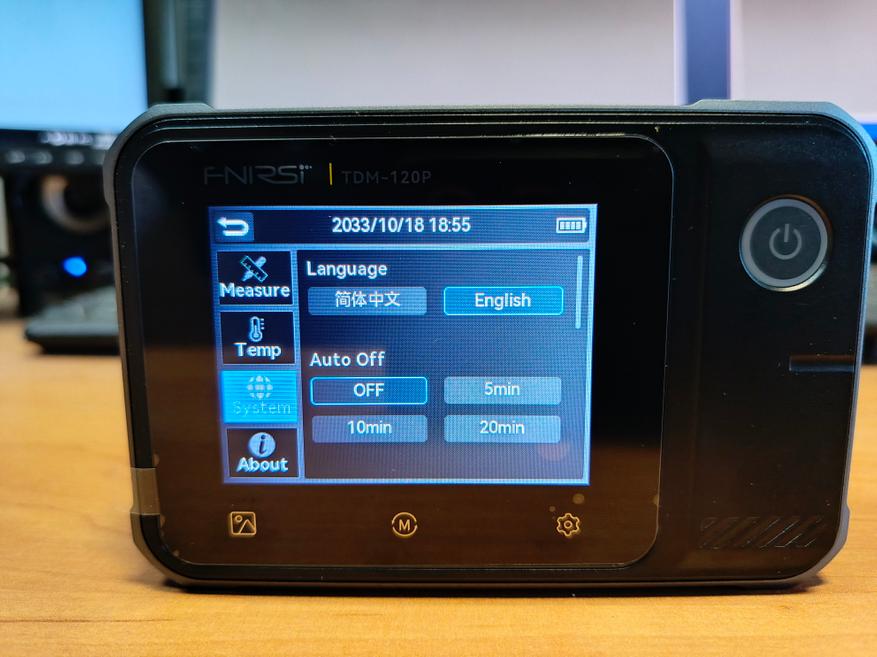

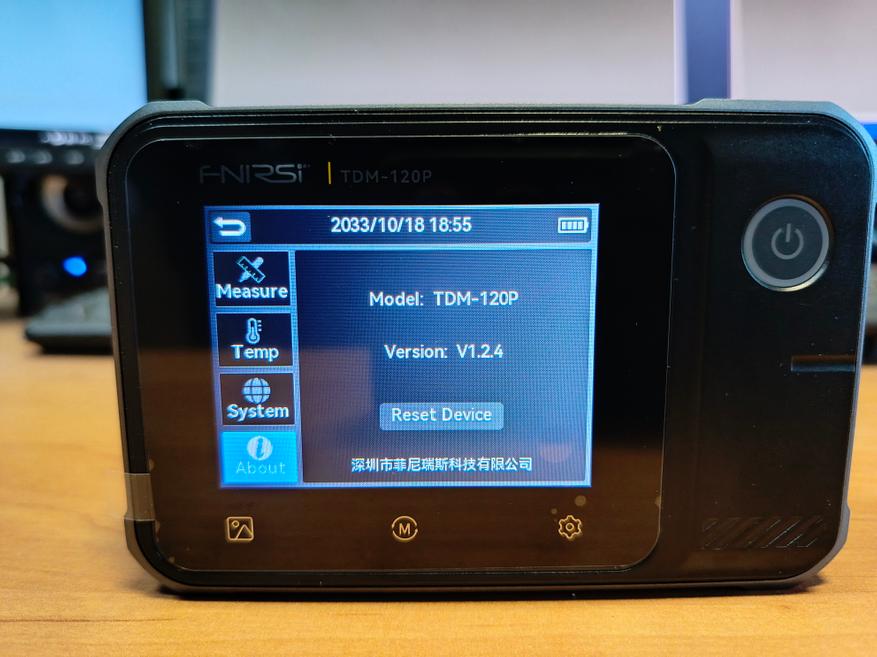

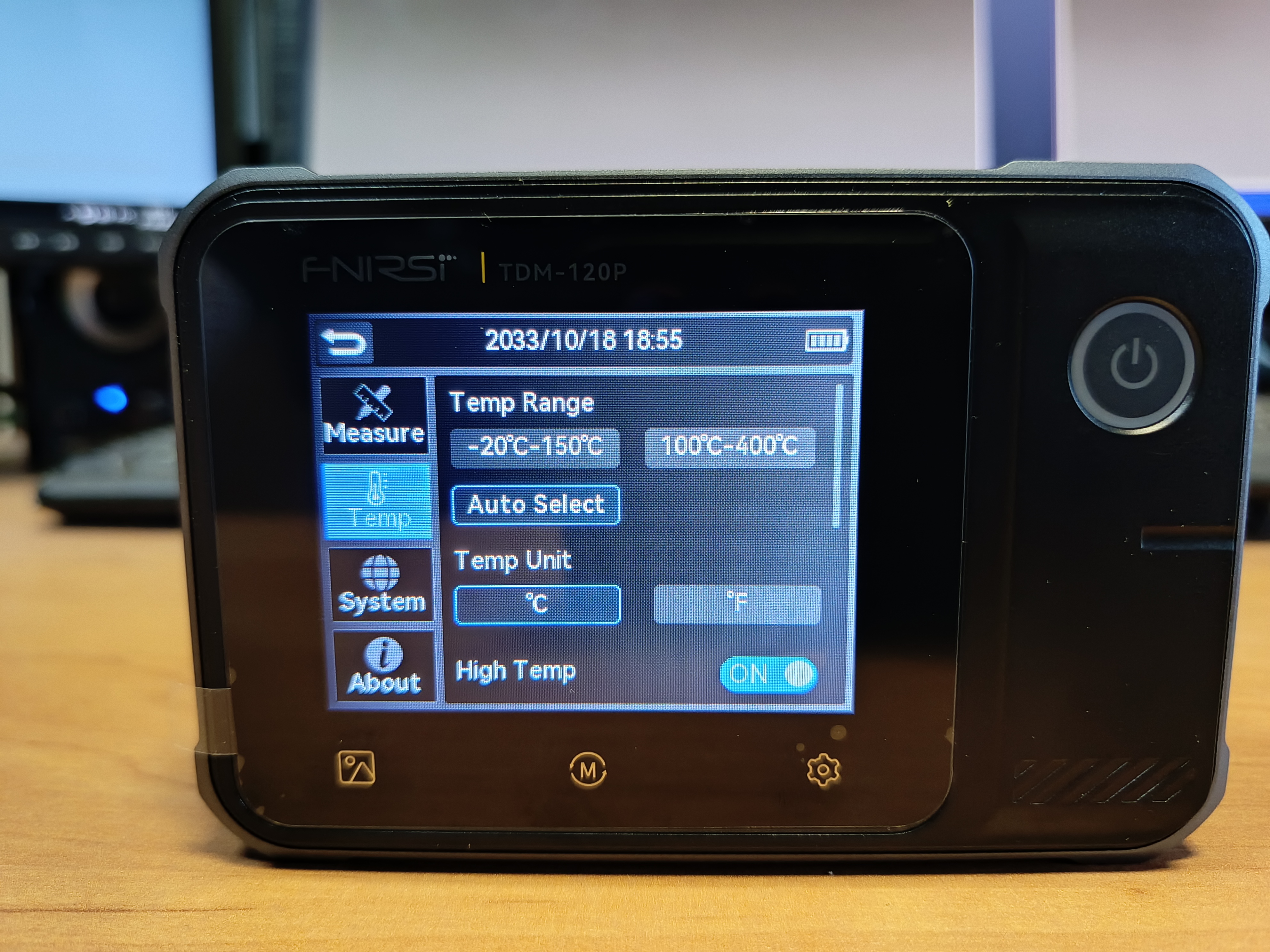

В настройках тепловизора можно задать параметры измерений, включая расстояние до объекта, диапазон измеряемых температур и тип материала. Также здесь устанавливаются дата и время, регулируется яркость дисплея и настраивается автоматическое выключение прибора.

Дисплей получился среднего качества, но его вполне достаточно для проведения измерительных работ как в дневное, так и в ночное время. Углы обзора относительно хорошие, поэтому смотреть строго перпендикулярно на экран не требуется.

Итоги

Перед нами недорогой портативный тепловизор, который поставляется в хорошем жёстком чехле для хранения и транспортировки. Небольшое разрешение матрицы не позволяет получать достаточно детализированные снимки для точечных измерений на мелких объектах, однако для выявления локальных участков нагрева устройство вполне подойдёт.

В режиме мультиметра каких-либо существенных отклонений не обнаружено. Показания сравнивались с другими мультиметрами и в целом соответствовали их значениям. В режиме тепловизора погрешность измерений составляет около 1-2 °C. При этом точность зависит от расстояния до объекта, а также от материала и особенностей поверхности, на которой проводятся измерения.

Из недостатков в первую очередь отмечу длительное включение: прибор запускается примерно за 10 секунд, и хотелось бы, чтобы этот процесс происходил быстрее. Выключение тоже реализовано не самым удобным образом: необходимо удерживать кнопку питания в течение трёх секунд, а затем дополнительно подтверждать действие нажатием на сенсорный экран.

Из конструктивных недочётов не хватает защитных заглушек на разъёмах для подключения измерительных щупов мультиметра. Но самый существенный недостаток — отсутствие защитной шторки на объективе. Если держать тепловизор левой рукой, можно случайно положить палец на линзу. Прикасаться к ней руками крайне нежелательно, поэтому наличие защитной шторки было бы весьма полезным решением.

В остальном тепловизор оставил положительное впечатление. Работает он достаточно шустро, зависаний и подтормаживаний в меню или во время измерений замечено не было. Качество сборки хорошее, а сам прибор подойдёт для решения многих бытовых задач и диагностики электроники.

Если вам не требуется функция мультиметра, обратите внимание на аналогичную модель FNIRSI TDM-120 без буквы P в конце названия.
