Обзор миллиомметра YMC01

Миллиомметр измеряет малые сопротивления (от одного мОм — миллиома — одной тысячной ома). С помощью него можно изменить сопротивление жил проводов, выяснить, какое у них сечение и предположить, из какого материала они сделаны, и не заменил ли хитрый производитель дорогую медь на дешёвый сплав.

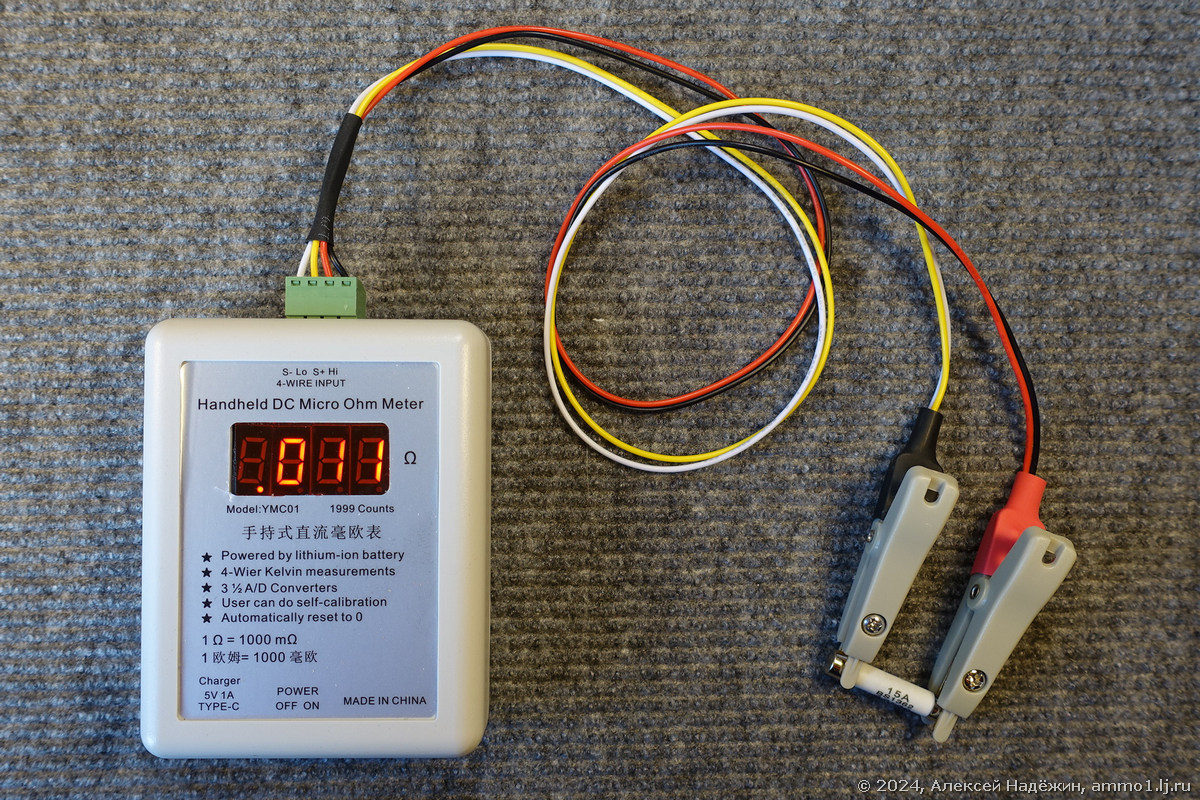

Я купил и изучил простой миллиомметр, измеряющий сопротивления от 0.001 до 2 Ом.

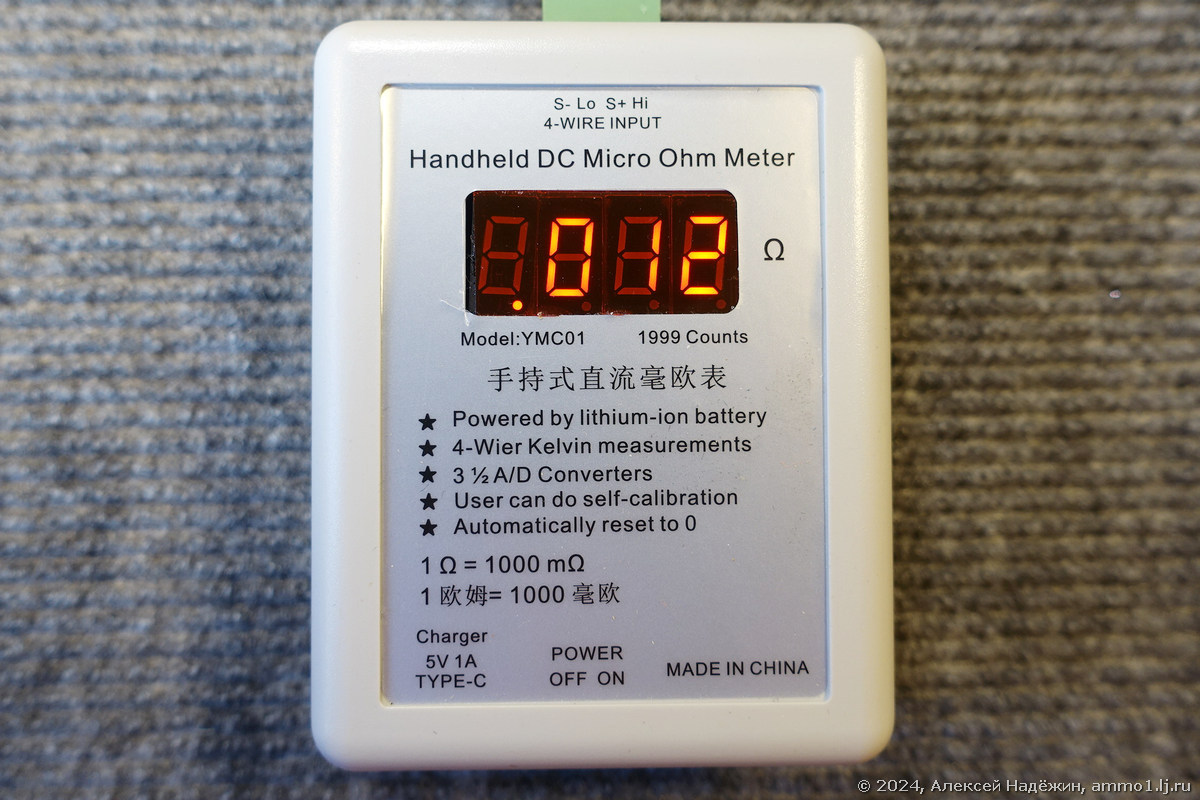

Приборчик предельно простой. На своём экране он показывает сопротивление в Омах с тысячными долями.

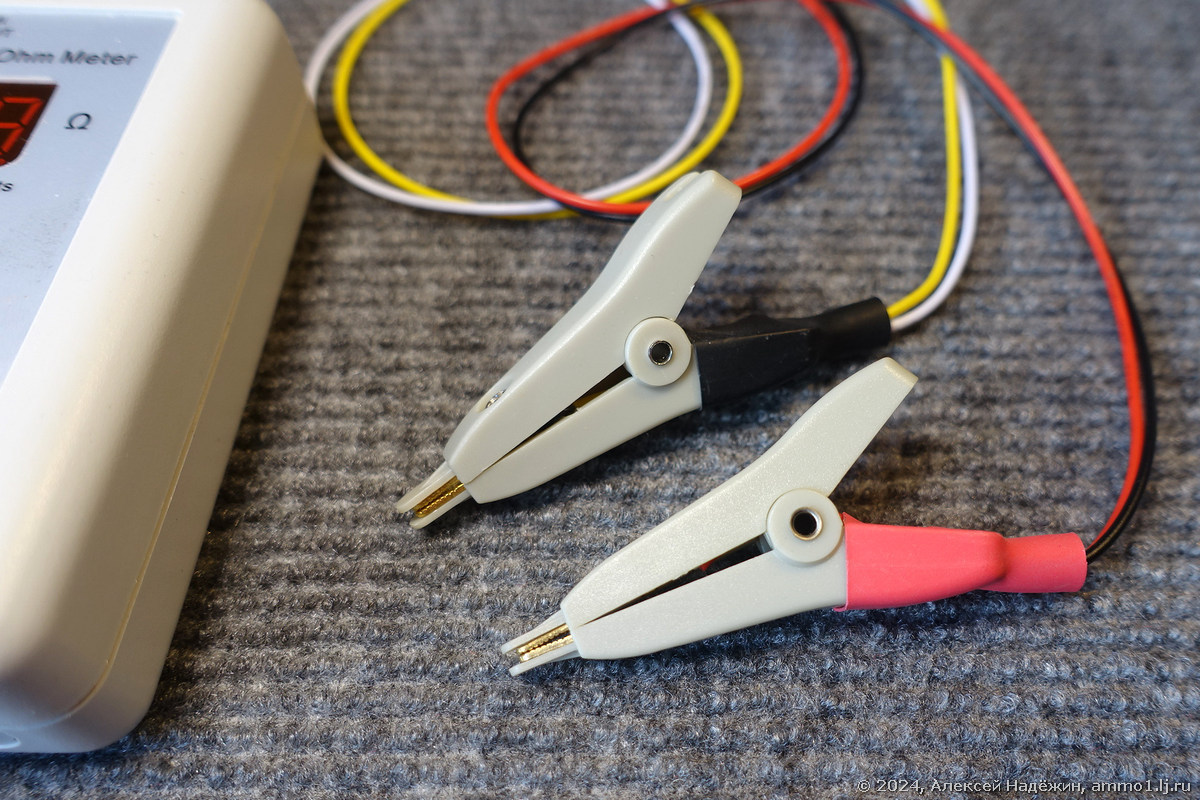

В комплекте маленькие зажимы Кельвина, обеспечивающие четырёхпроводное подключение: через измеряемый образец пропускается ток 100 мА, при этом ток идёт через два провода, а два другие провода подключены к милливольтметру. Значение полученного напряжения делится на 0.1 (ток в амперах) и получается сопротивление образца, которое и отображается на экране. Использование четырёх проводов позволяет исключить ошибку, возникающую из-за падения напряжения на проводах.

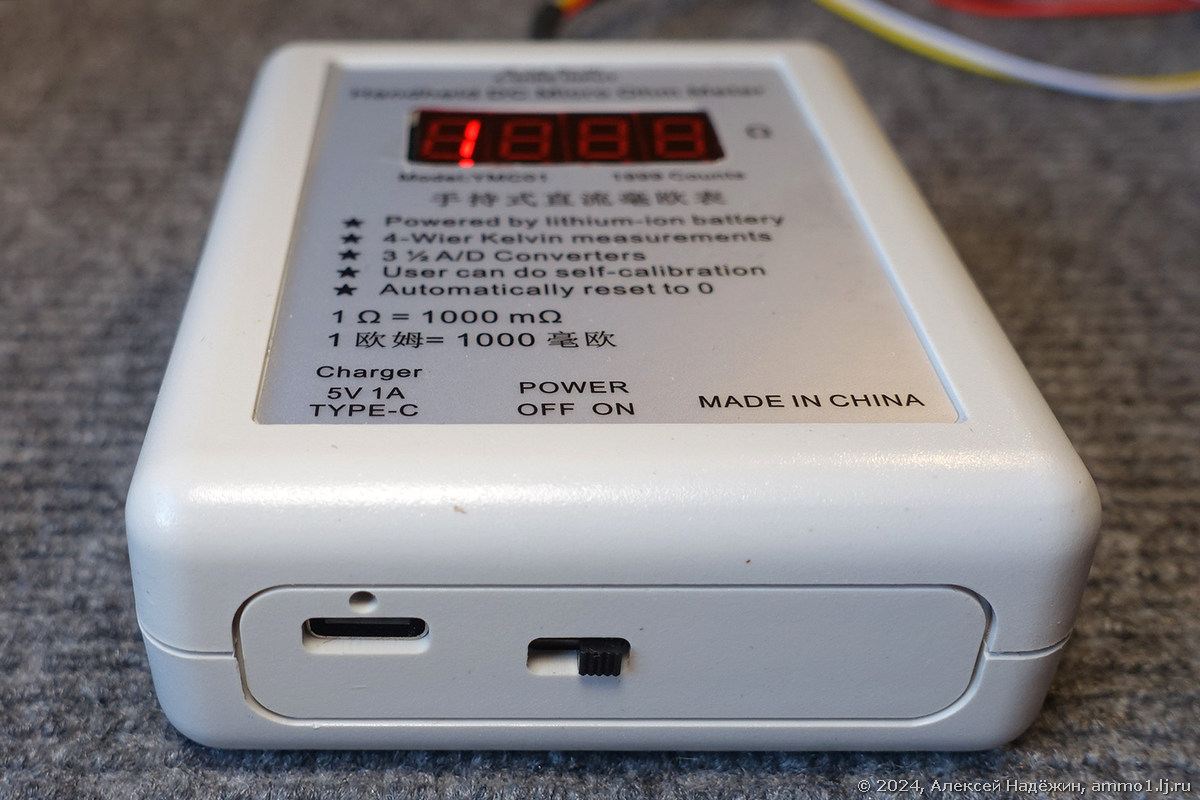

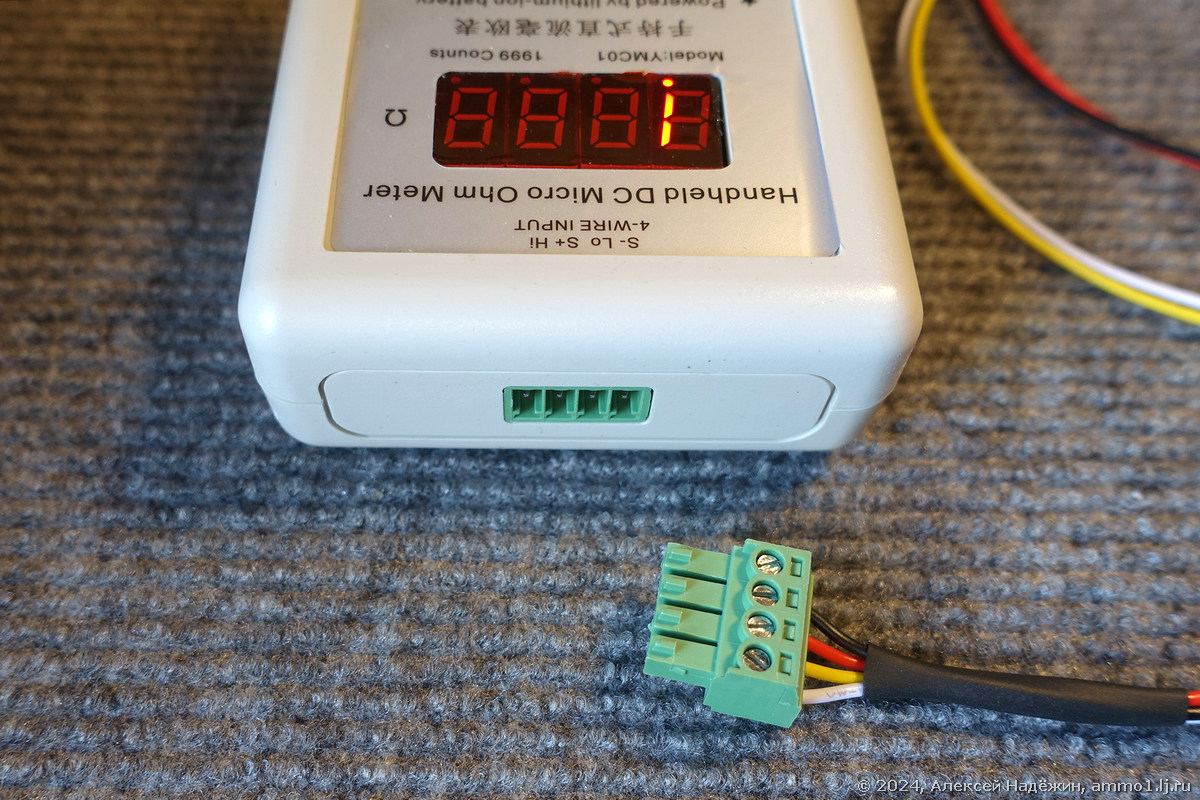

Приборчик питается от литиевого аккумулятора, заряжается через разъём Type C. Измерительные провода подключаются к прибору через разъём 15EDG 3.5 с винтовыми зажимами.

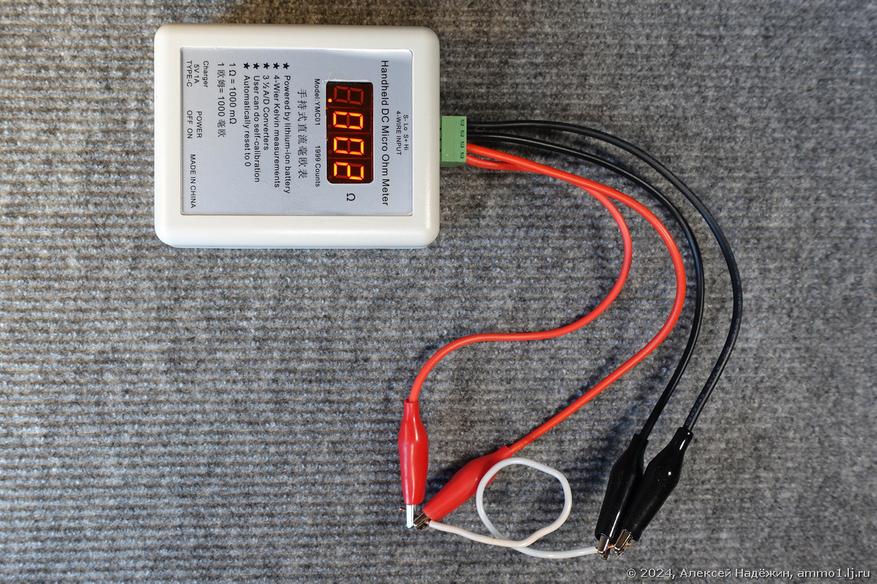

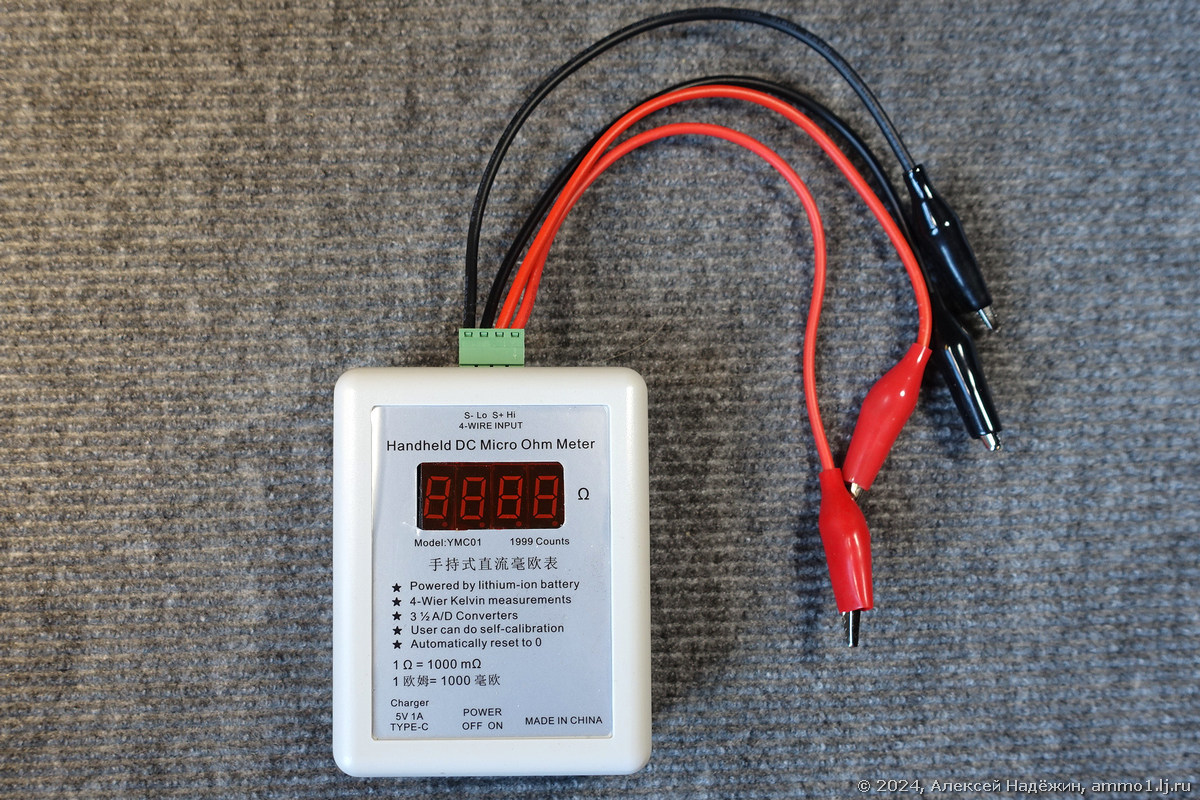

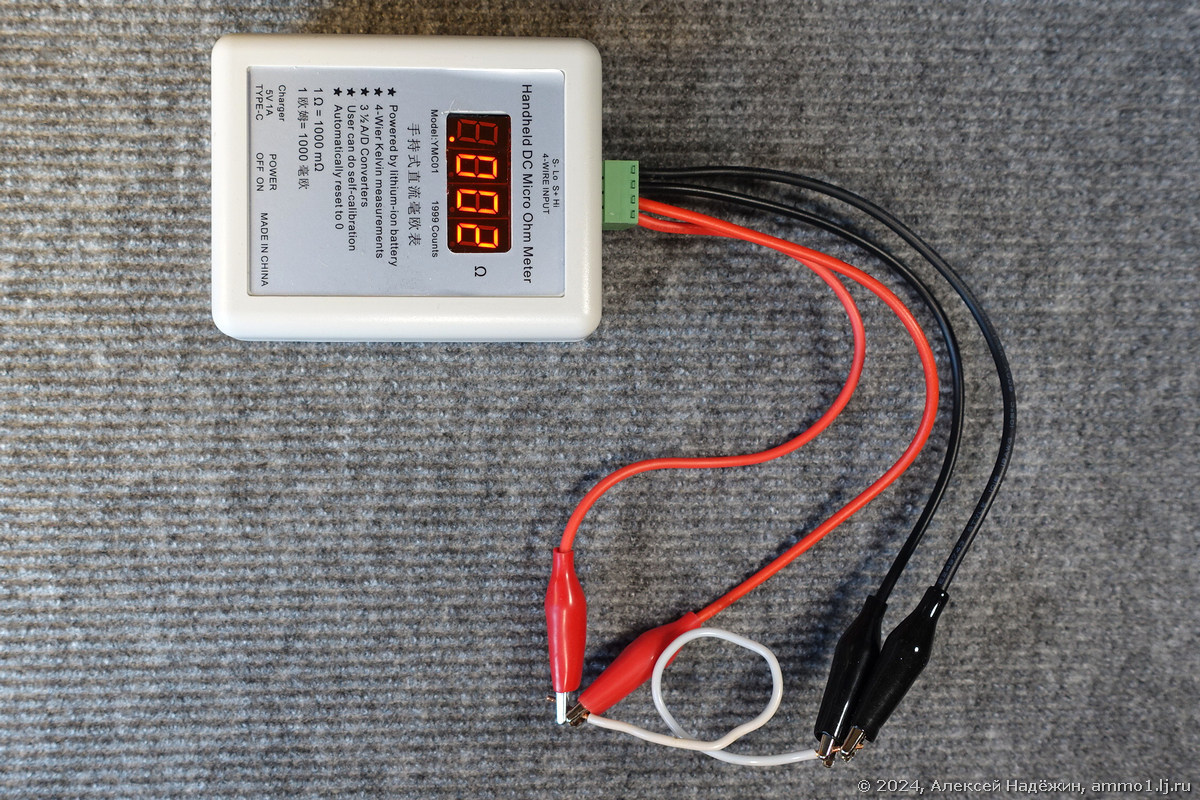

Комплектные зажимы Кельвина имеют слишком мягкую пружину, да и при измерении сопротивления проводов площадь контакта получается слишком маленькой. Из-за этого показания «прыгают» в зависимости от положения разъёмов. Эту проблему очень просто решить — нужно заменить зажимы Кельвина четырьмя проводами с «крокодилами».

Провода S- и S+ (токовые) подключаются «ближе к центру» измеряемого провода, провода Lo и Hi (измерение напряжения) подключаются «ближе к концам» измеряемого провода. После этого показания становятся стабильными и точными.

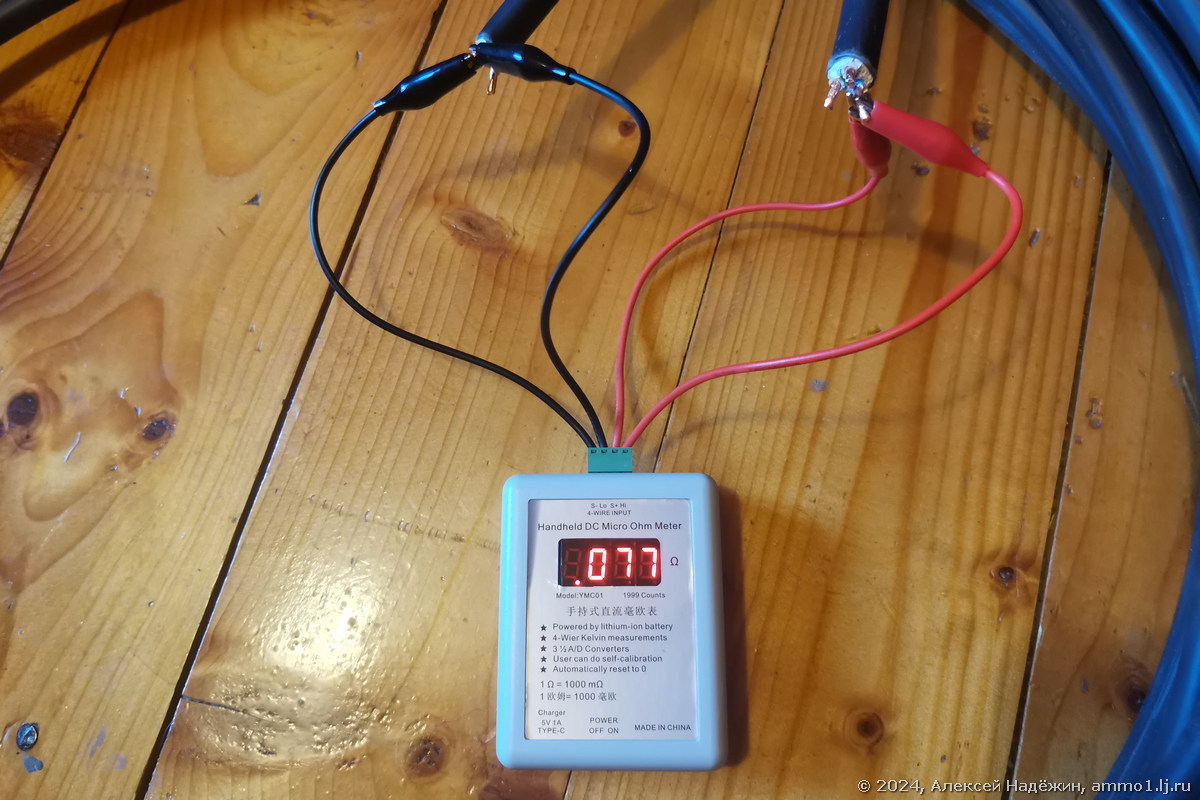

Пример использования: подключаем миллиомметр к жиле кабеля длиной, 26.1 метра. Прибор показывает 0.077 Ома.

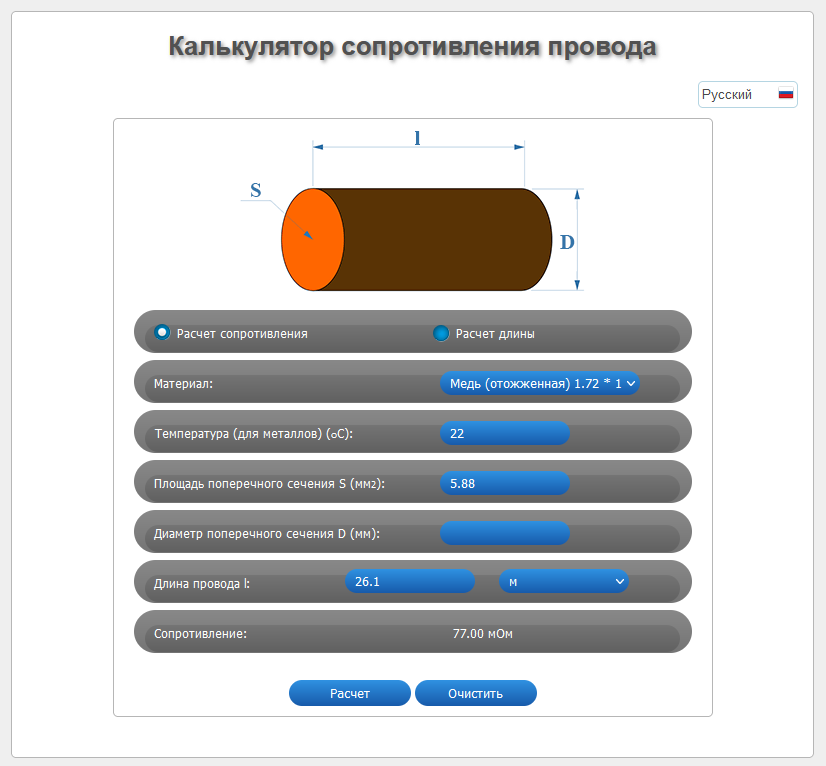

С помощью онлайн-калькулятора выясняем, что сечение проводов этого кабеля составляет 5.88 мм².

Я купил этот приборчик, хоть у меня и есть два измерителя внутреннего сопротивления, имеющих функцию измерения малых сопротивлений. В ближайшее время расскажу, почему пришлось его купить. Пока лишь скажу, что для измерения сопротивлений проводов такой прибор лучше, да и проще.

Обратите внимание, что такие приборы бывают с пределом 2 Ом и 20 Ом, второй измеряет лишь сотые доли ома, для измерения проводов этого недостаточно, так что нужно брать тот, что до 2 Ом.

Я покупал свой приборчик на Aliexpress за 1714 рублей с быстрой бесплатной доставкой (приехал за 9 дней), текущую цену смотрите тут.
