Обзор комбинированного прибора Fnirsi DST-210 — три в одном для радиолюбителя

Сегодня речь пойдёт о комбинированном приборе 3 в 1, сочетающем в себе мультиметр, осциллограф и генератор сигнала. Прибор явно «заточен» на частое использование мультиметра, для удобства работы с которым, здесь предусмотрена отдельный переключатель, чего не было в ранее вышедших комбинированных приборах Fnirsi 2C23T и 2C53T. Да и само управление, на мой взгляд, стало несколько проще, чем было у предшественников.

Спецификации

Предлагаю обратиться к слайдам производителя.

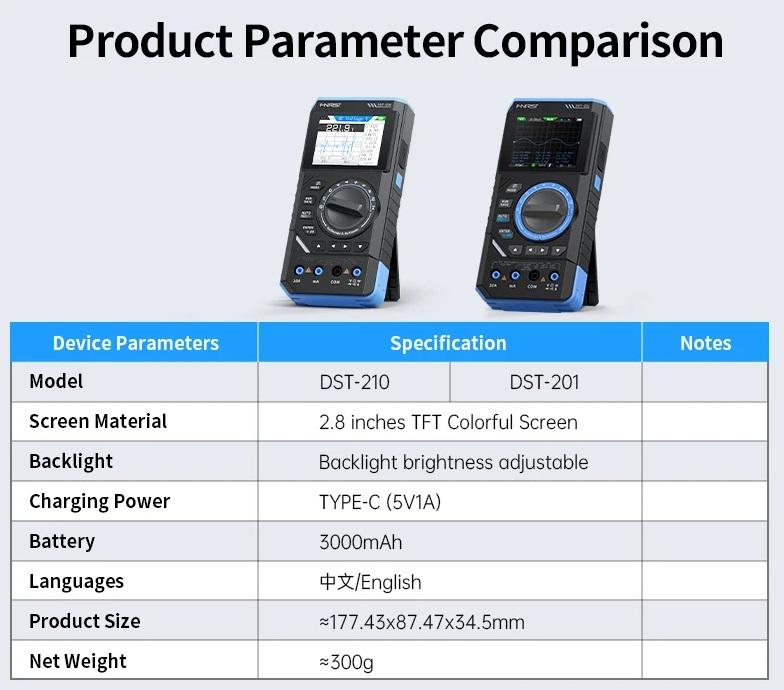

Основные спецификации прибора:

Прибор наделён цветным ЖК экраном с диагональю 2,8 дюйма, и имеет аккумулятор с ёмкостью 3000мА*ч. Вес составляет около 300 грамм. Существует ещё и младшая модель Fnirsi DM201, выпускающаяся в таком же корпусе, но имеющая гораздо более слабые характеристики по осциллографу и генератору сигналов.

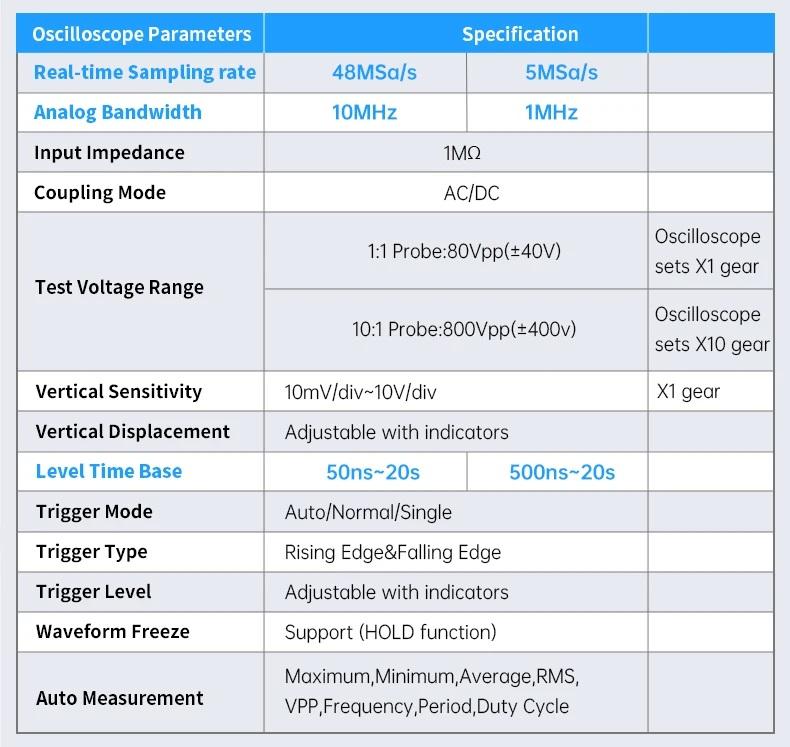

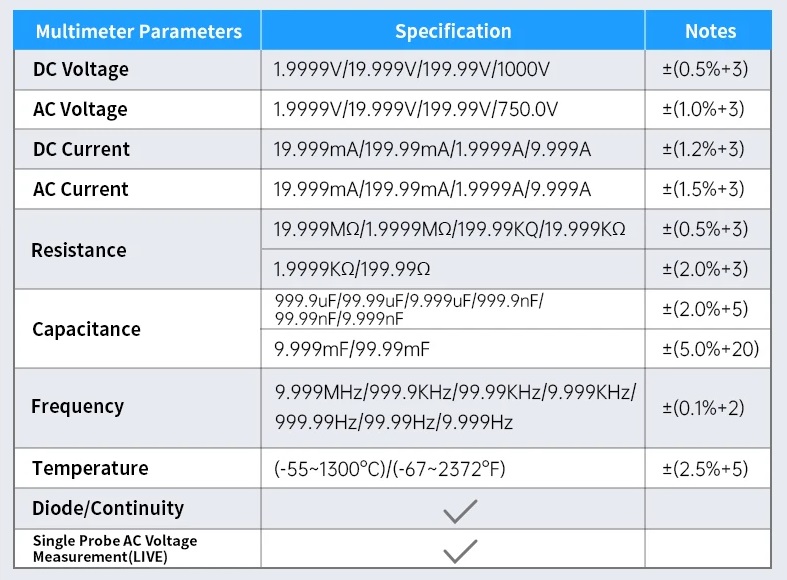

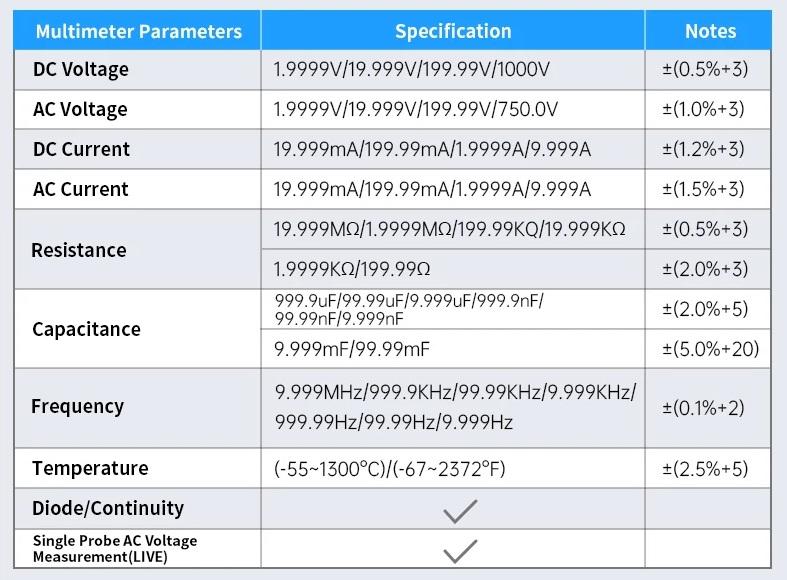

Параметры мультиметра, осциллографа и генератора:

Мультиметр здесь приличный, на 19999 отсчётов, погрешности при измерениях невелики. Как можно видеть на слайде, с помощью мультиметра можно измерять постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, ёмкость, частоту, температуру, проверять диоды, а также, искать фазу в режиме «Live».

Fnirsi DST-210 имеет на борту одноканальный осциллограф, рассчитанный на аналоговую полосу 10МГц, при 48Мc/c. Вертикальная чувствительность от 10мВ до 10В. Время развертки от 50нс до 20с. Поддерживается работа с триггером в режиме Auto, Normal, Single, по переднему и заднему фронтам, относительно заданного уровня. При установке щупа в положение X1, максимальное напряжение исследуемого участка цепи не должно превышать +-40В, а при установке делителя X10, измеряемое напряжение не должно превышать +-400В.

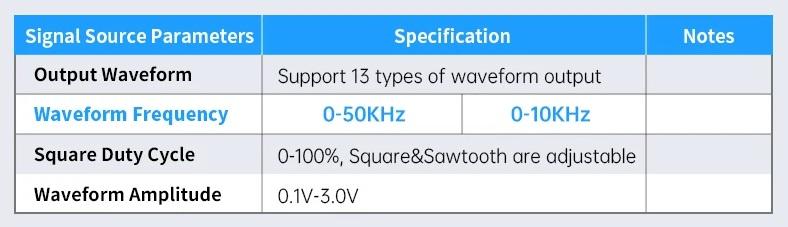

Генератор рассчитан 13 программ, но при этом, поддерживает максимальную частоту всего 50кГц. Возможна регулировка параметров сигнала.

Распаковка

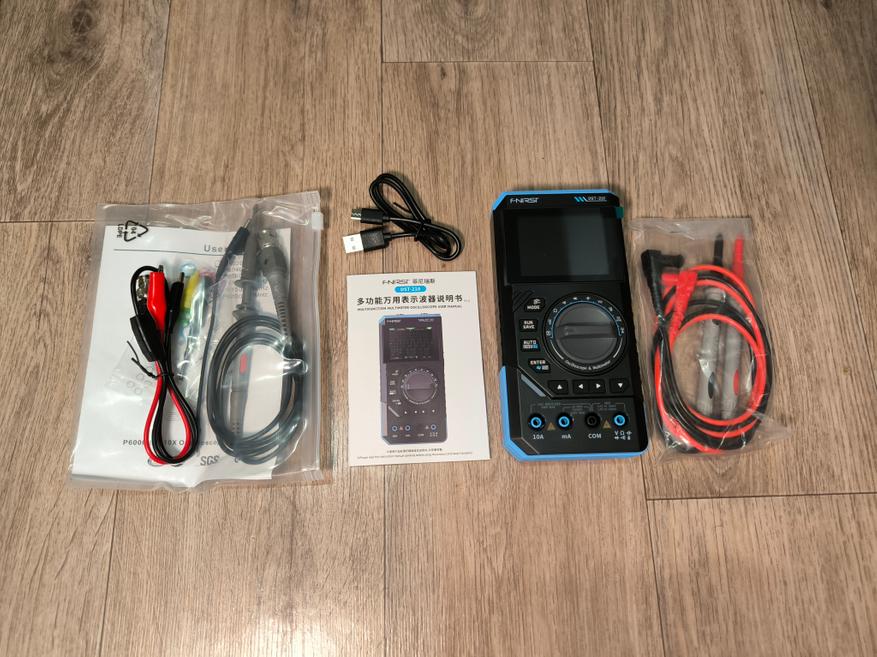

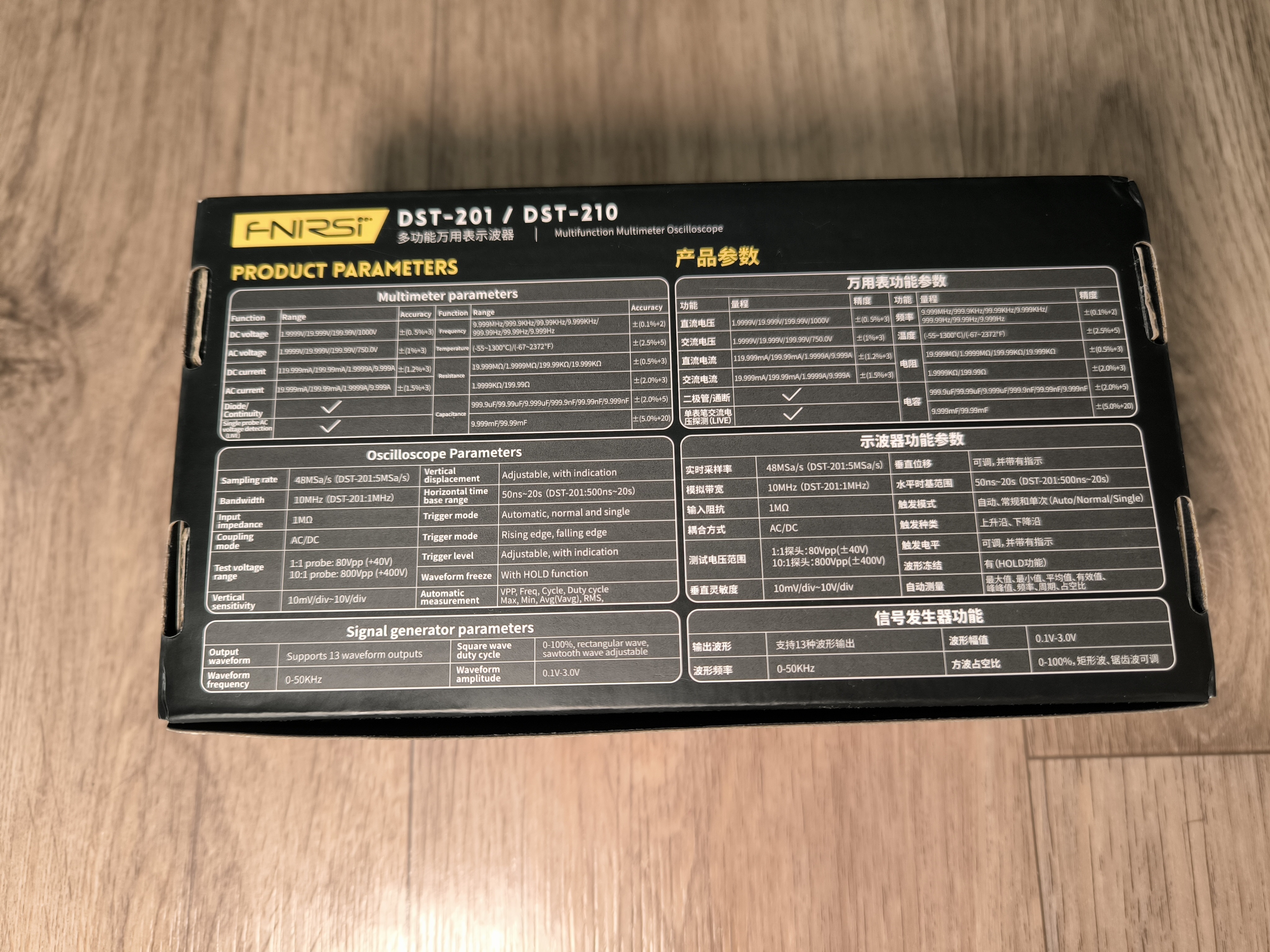

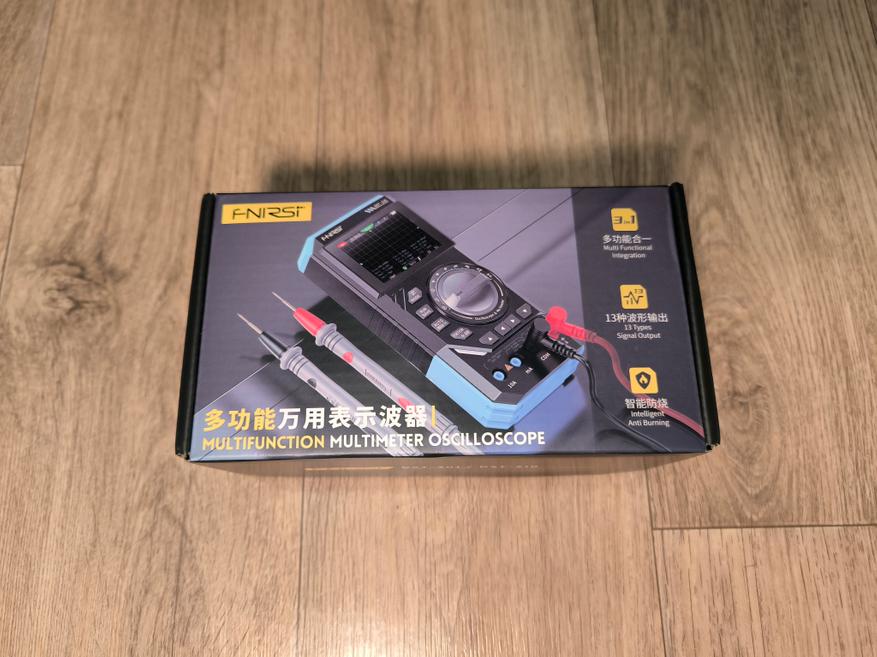

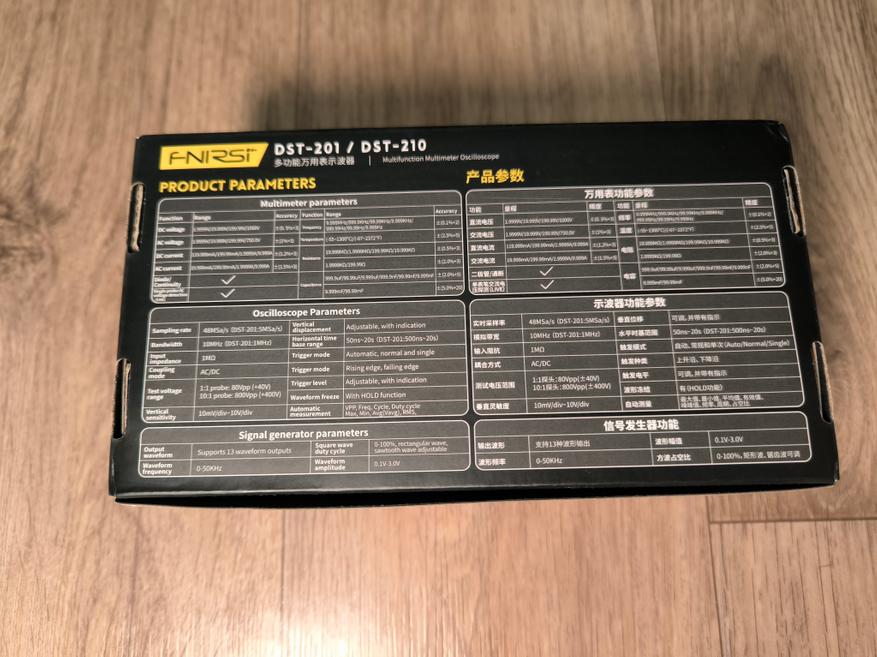

Прибор пришёл ко мне в заводской упаковке, на которой продублирована информация со спецификациями прибора. В комплект входит сам Fnirsi DST-210, щупы предназначенные для мультиметра, щуп предназначенный для осциллографа (P6100), кабель с зажимами типа аллигатор (для генератора сигнала), кабель USB-A to Type-C и инструкция.

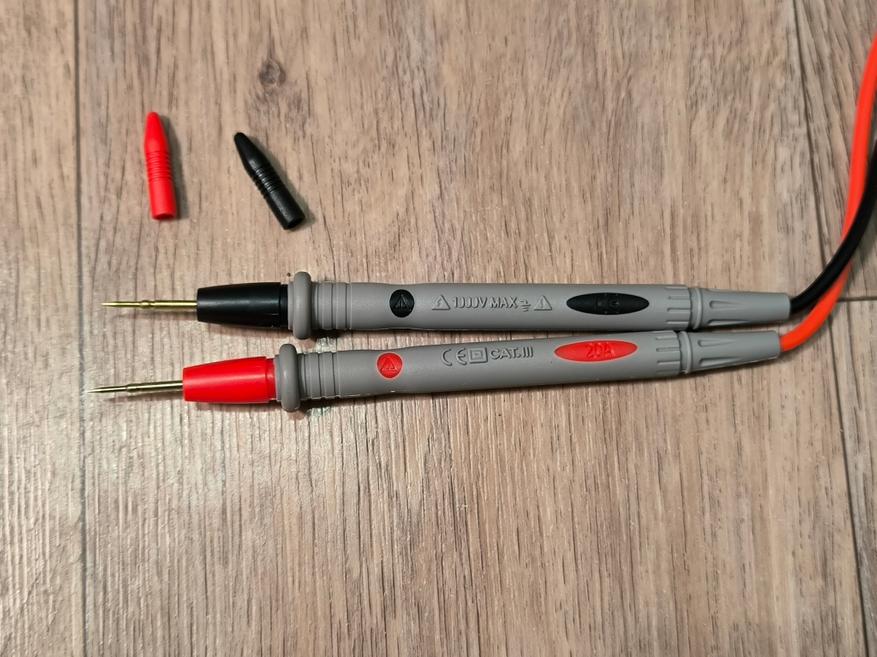

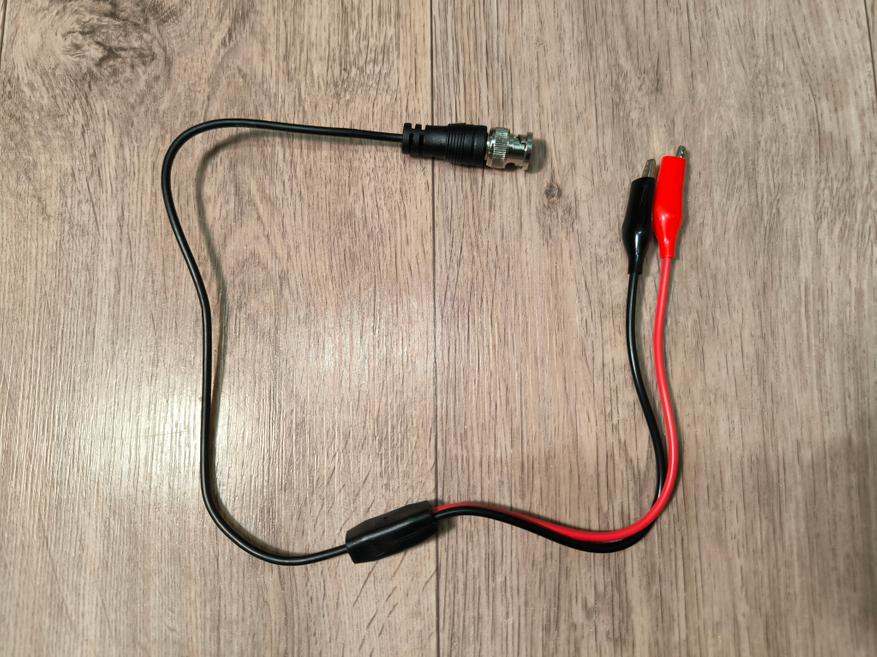

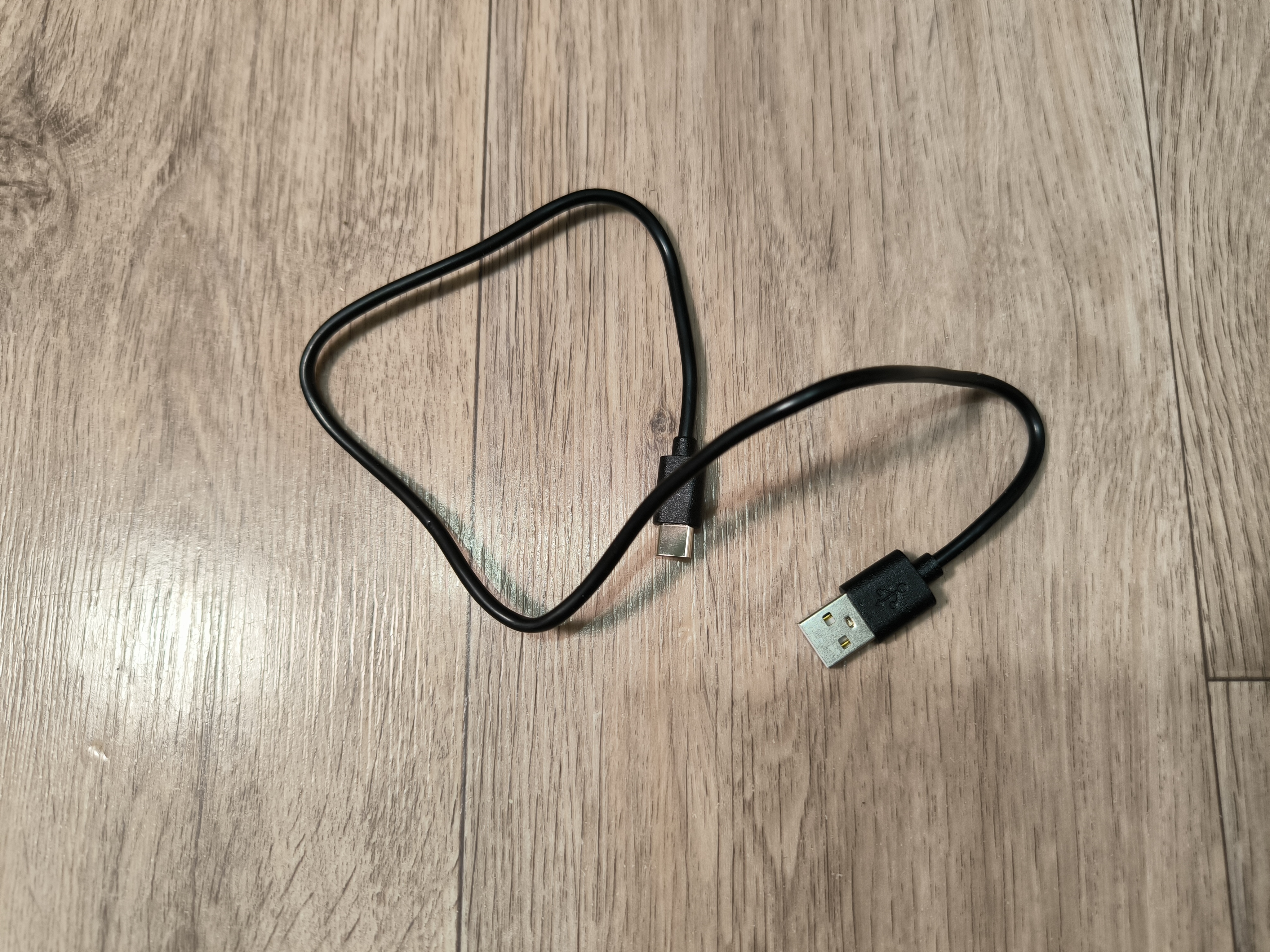

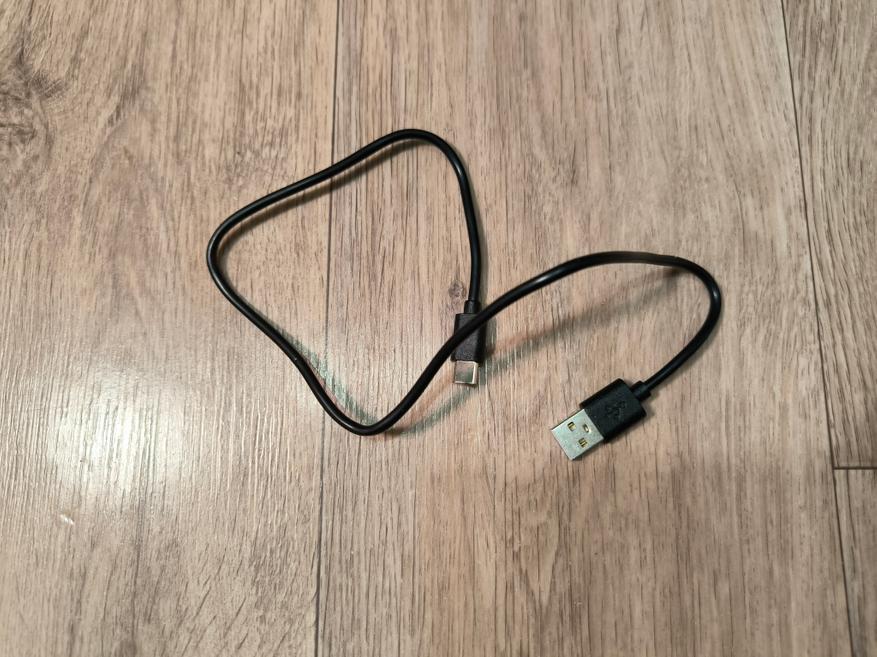

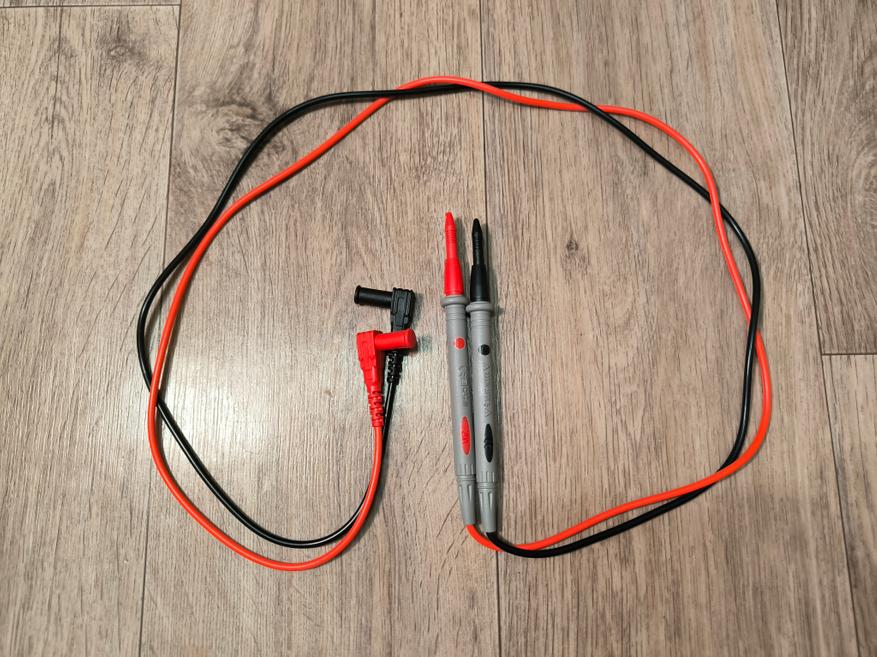

Щупы мультиметра рассчитаны на ток до 20А, напряжение до 1000В, и имеют тонкие иголки. Кабель подключаемый к выходу генератора, имеет зажимы типа аллигатор (BNC-Alligator). Короткий Type-C кабель выглядит качественным, и предназначен для передачи данных или зарядки устройства.

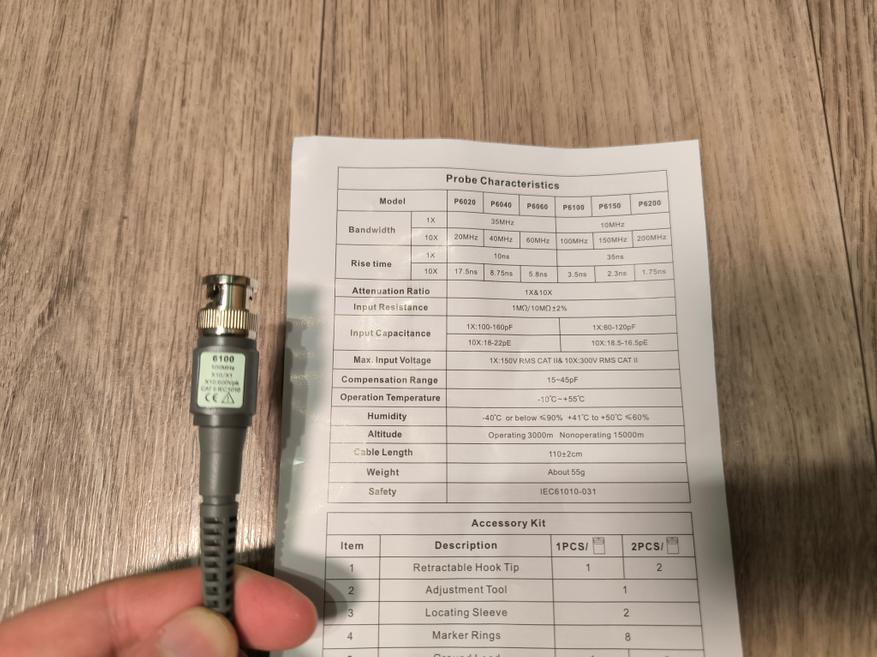

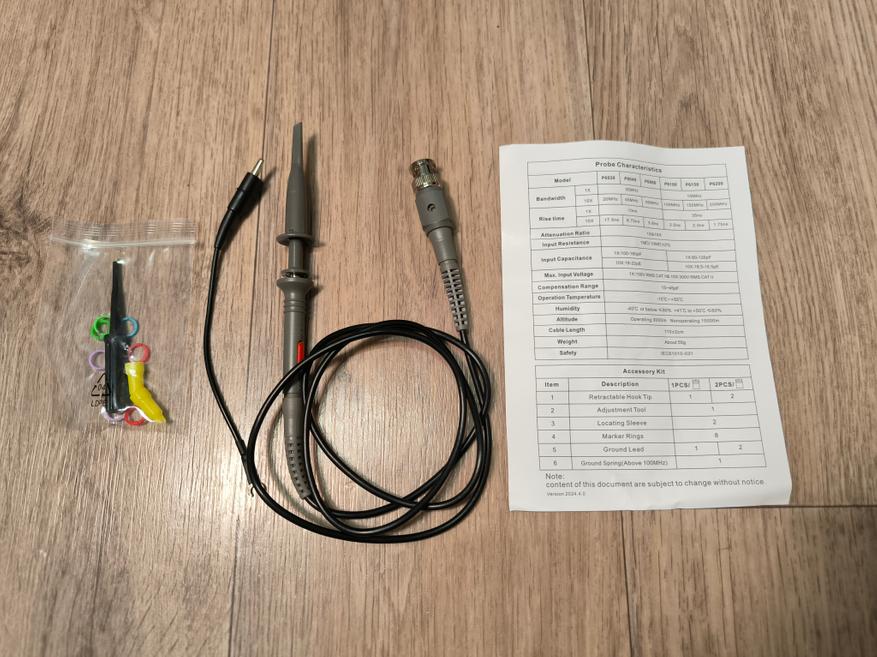

В качестве комплектного щупа для осциллографа, применён щуп P6100.

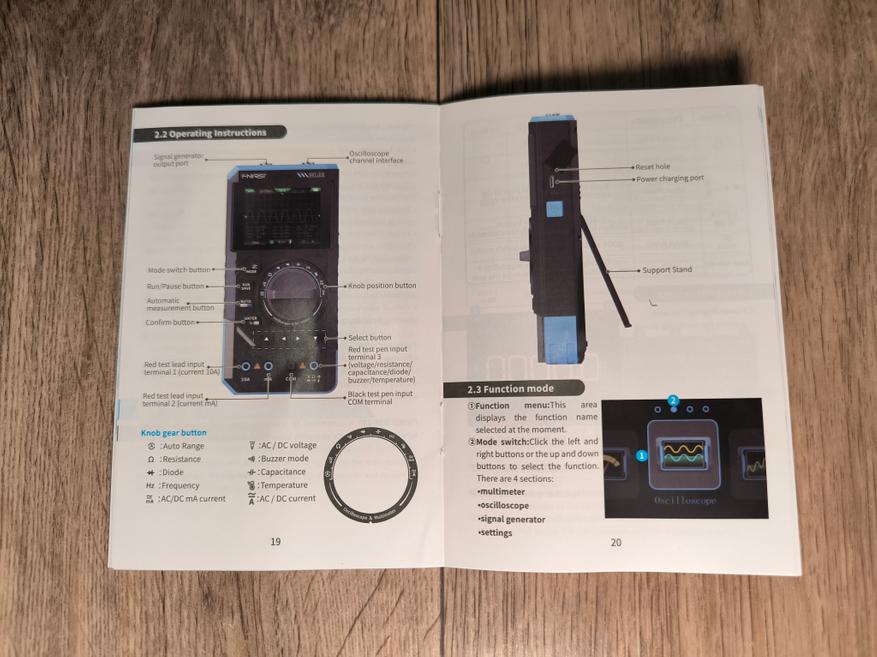

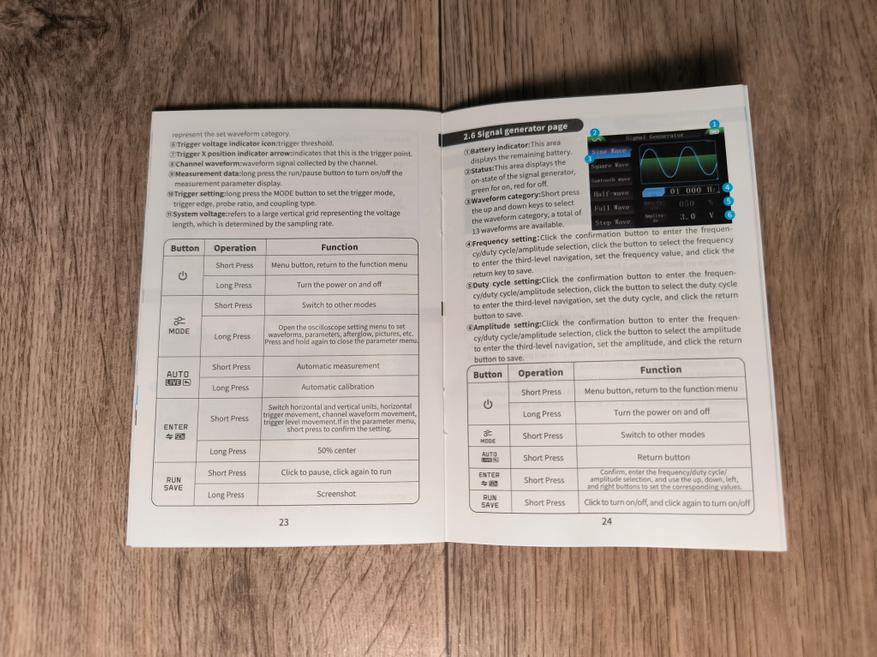

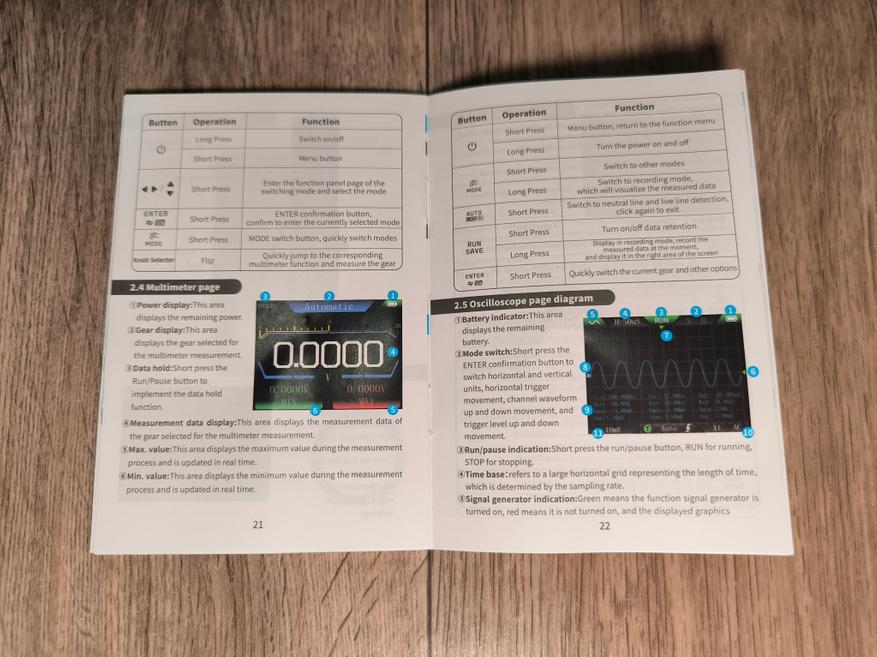

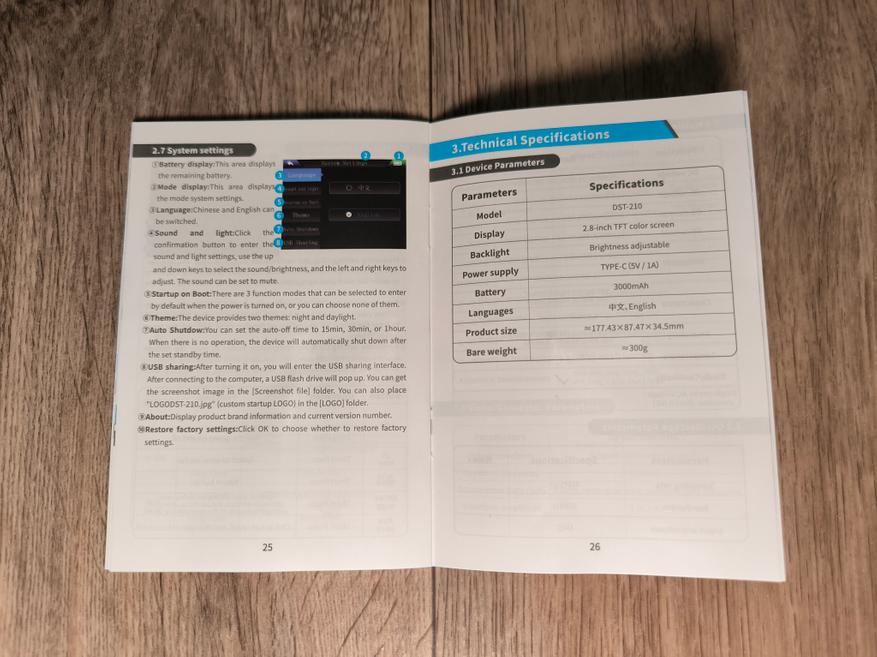

Инструкция написана на английском и китайском языках. В целом, даже в английской версии инструкции достаточно просто разобраться, в крайнем случае, часть непонятного можно перевести через гугл переводчик (по камере).

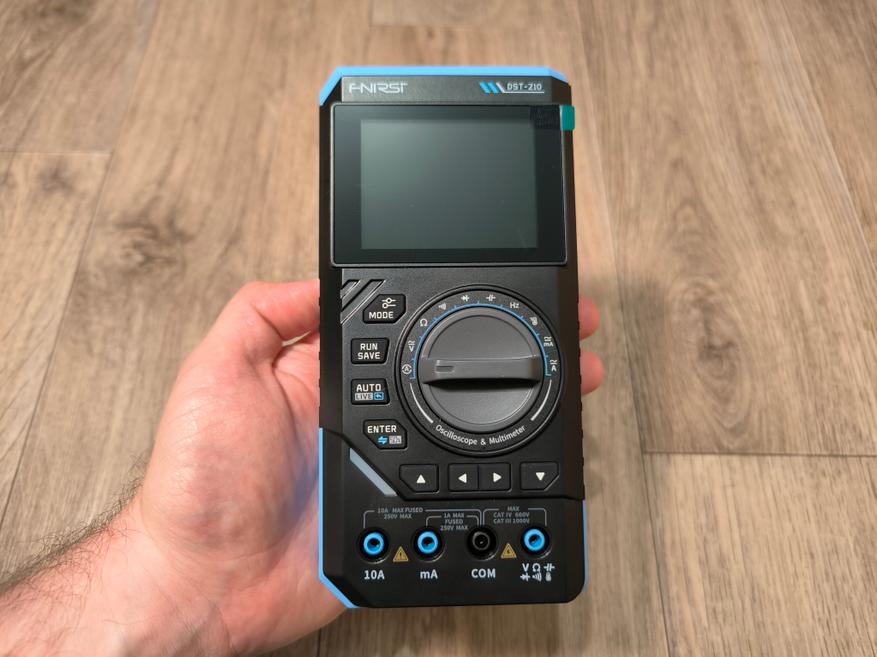

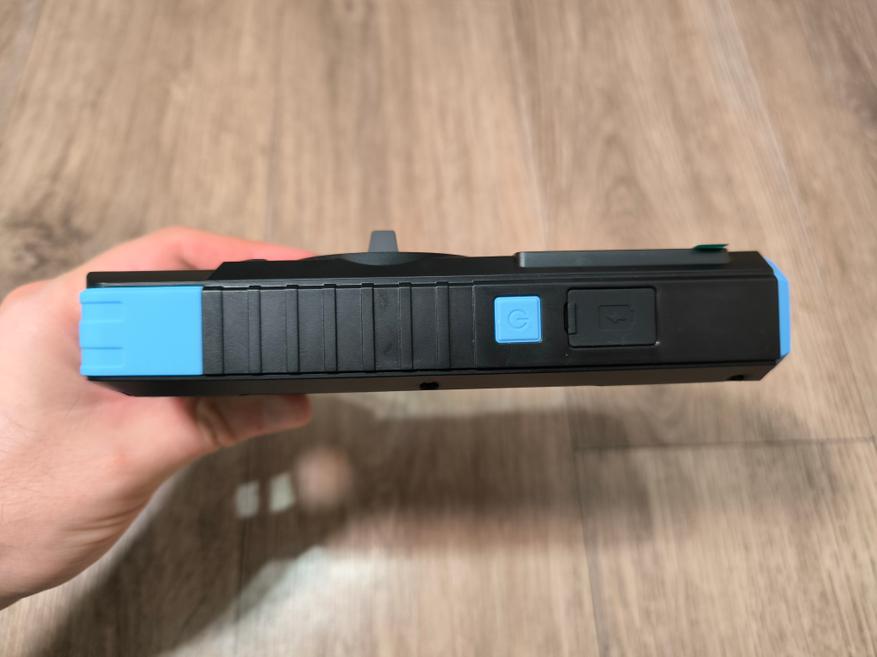

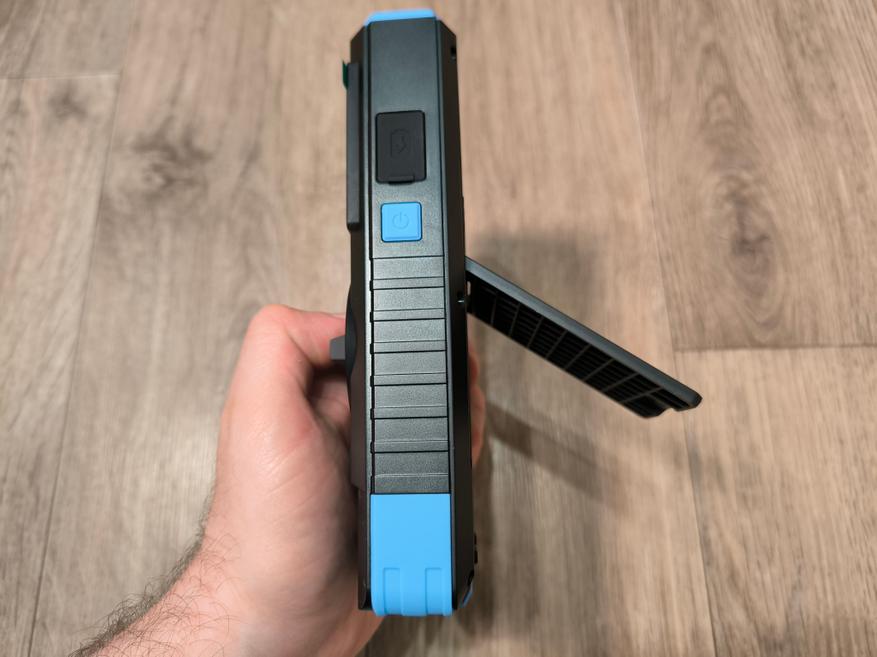

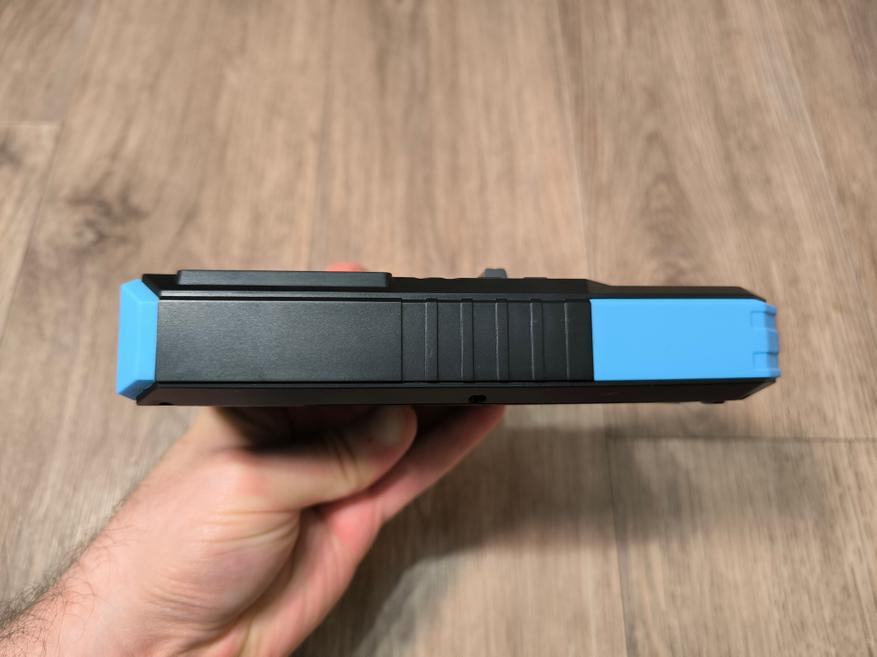

Прибор выглядит интересно, и имеет удобно расположенные органы управления. Кнопка включения разместили сбоку устройства, что выглядит несколько необычно. Над ней находится разъём Type-C порт (под защитной шторкой), рядом с которым расположилась кнопка сброса.

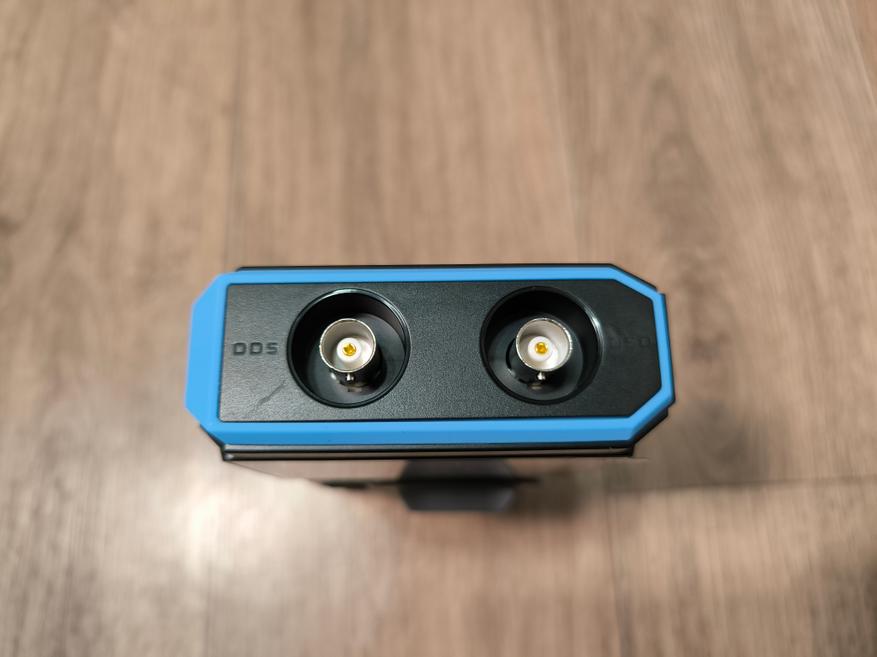

Сверху, находятся два BNC разъёма. Первый разъём с обозначением «DDS», предназначен для подключения к генератору сигналов, а второй, с обозначением DSO, для осциллографа.

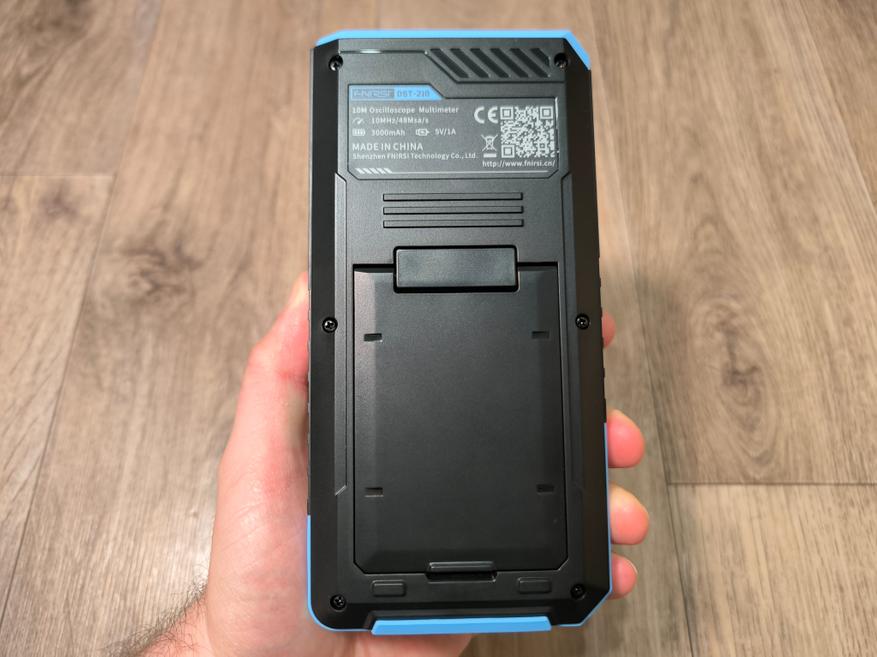

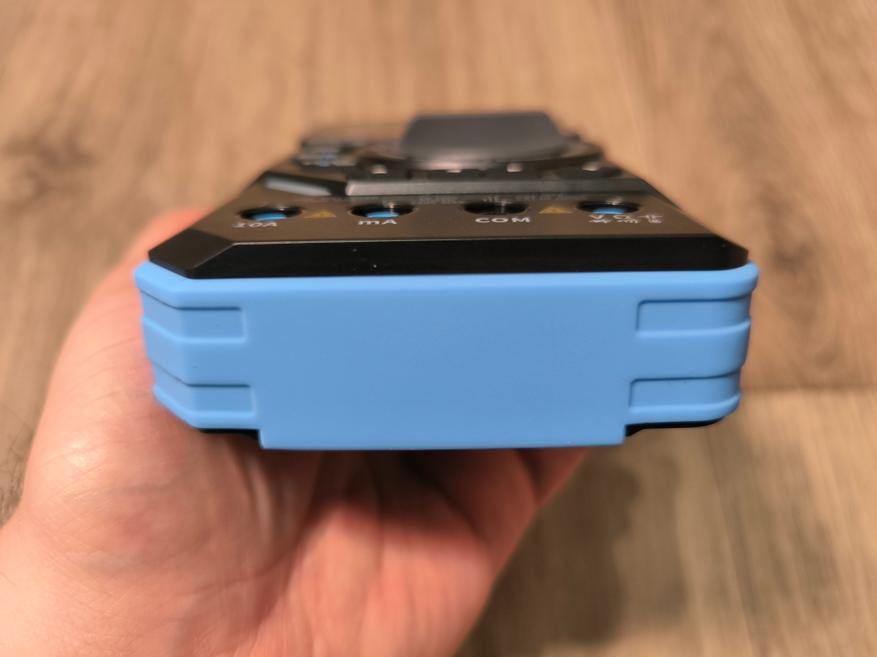

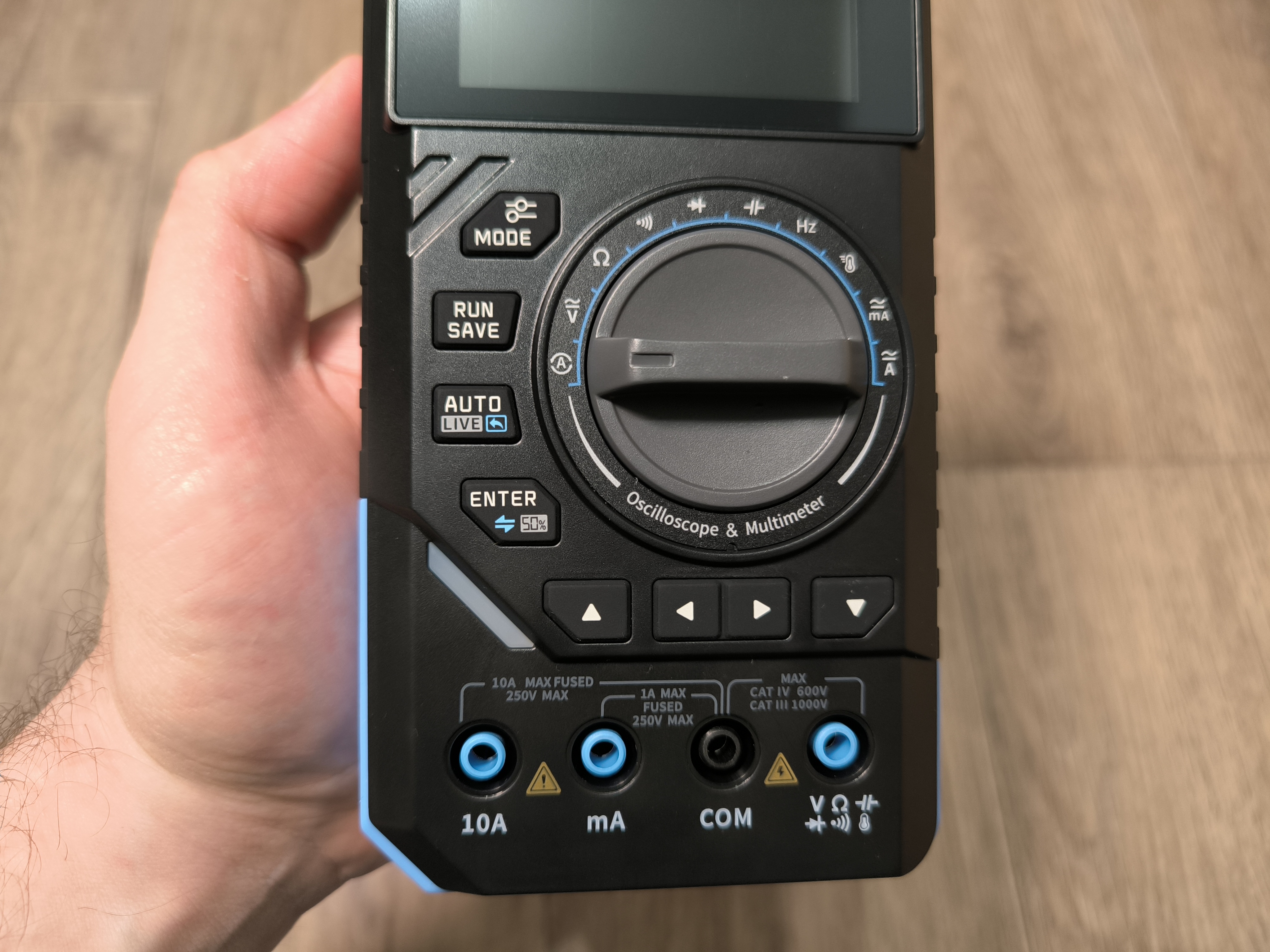

Для управления мультиметром, предназначен отдельный переключатель («крутилка»). Под ним расположены клеммы для подключения щупов, в количестве четырёх штук, использующиеся в зависимости от выбранного измерения. С задней стороны прибора есть выдвижная подставка.

При зарядке прибора, на передней панели загорается крупный индикатор, светящийся красным цветом. После того как прибор будет заряжен, индикатор будет гореть уже зелёным.

Внутренности устройства

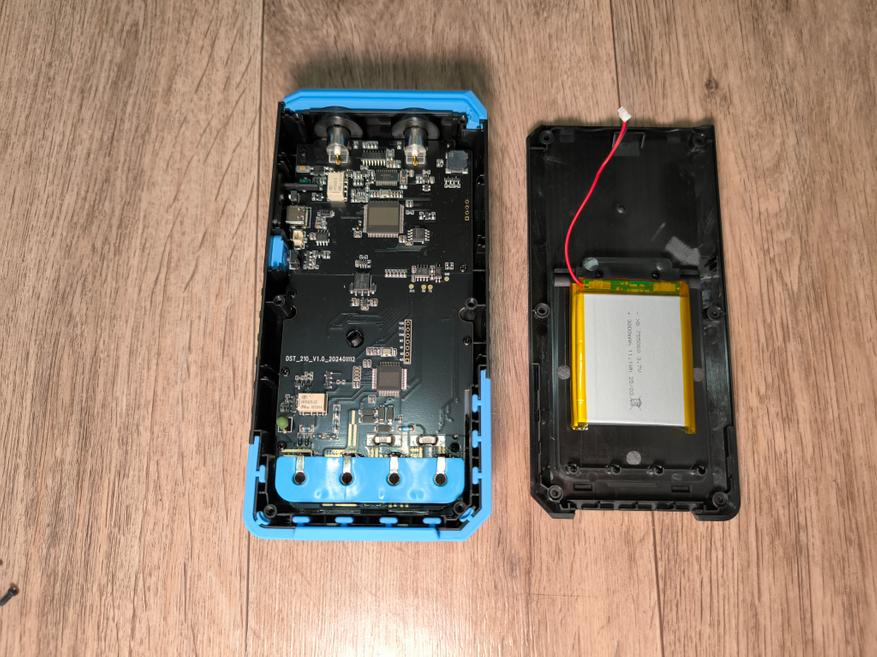

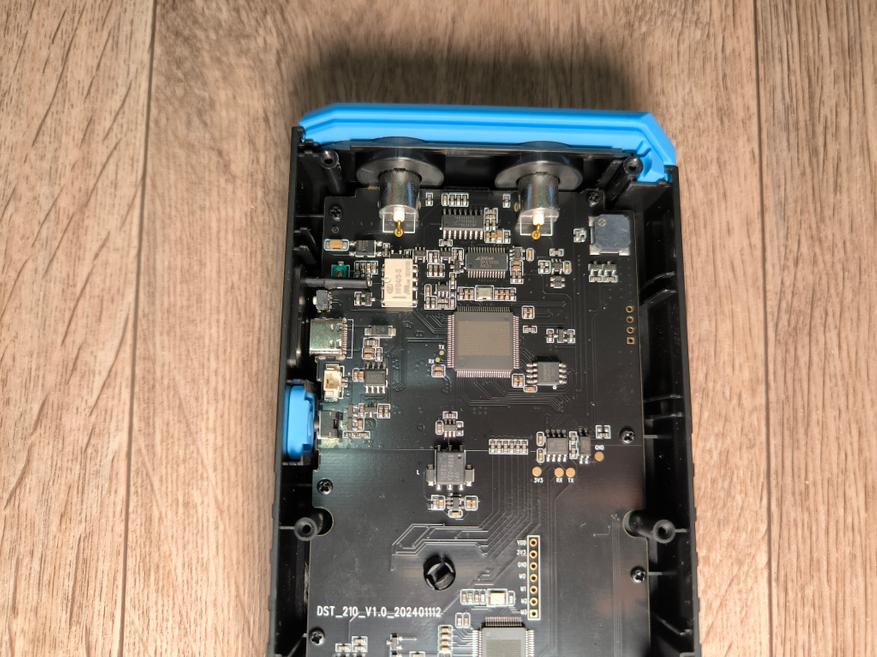

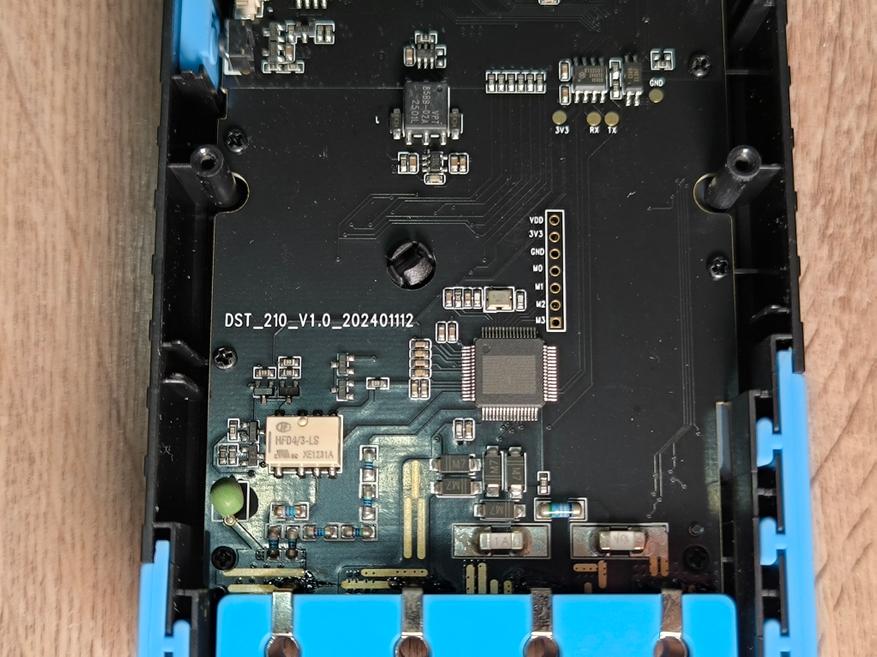

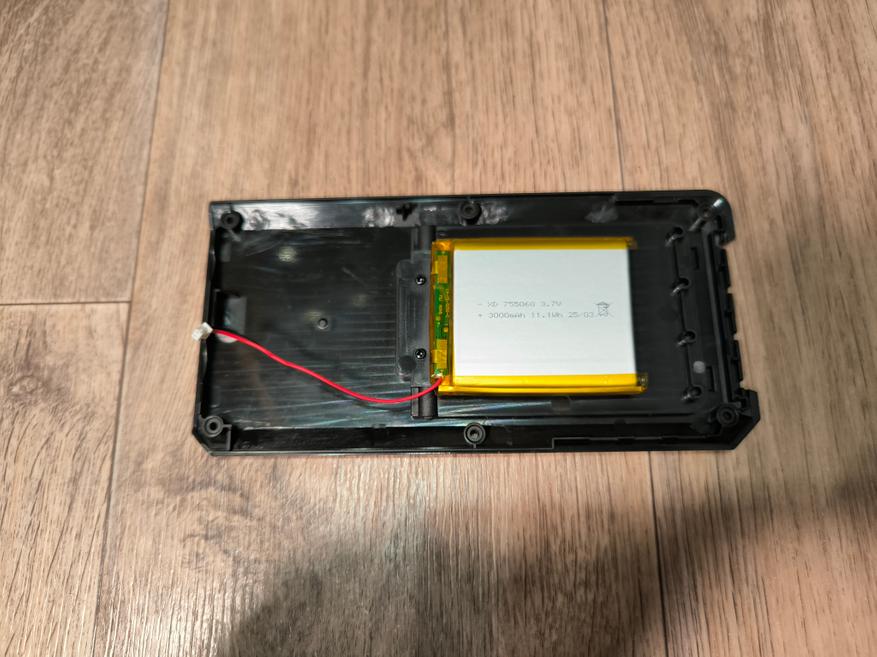

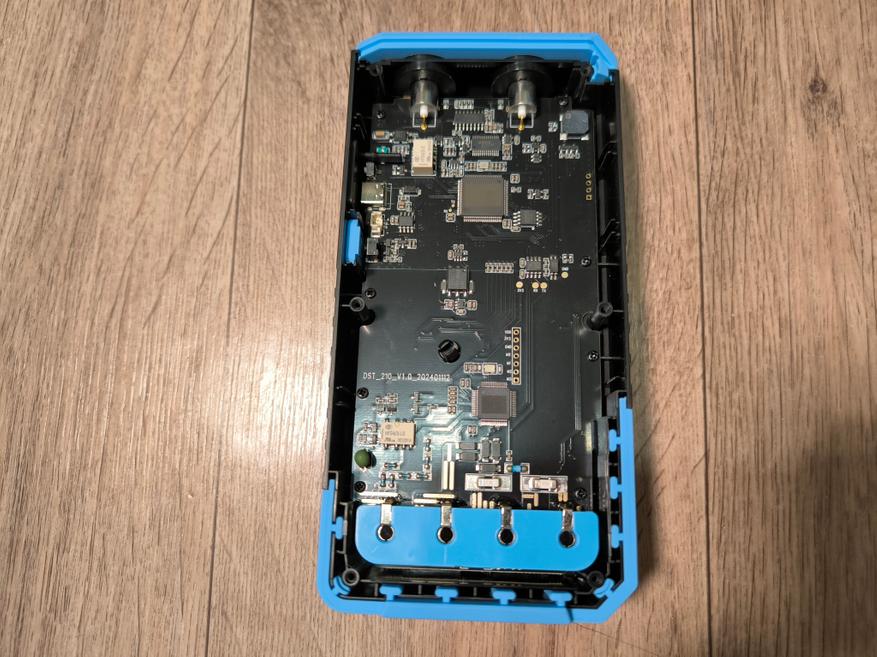

Разбирается прибор очень легко, нужно открутить всего 4 винта. Аккумулятор, если верить маркировке, имеет ёмкость 3000мА*ч. Плата прибора выполнена без использования каких-либо экранов, и часть основных элементов на ней имеют не читаемую маркировку (спилена лазером).

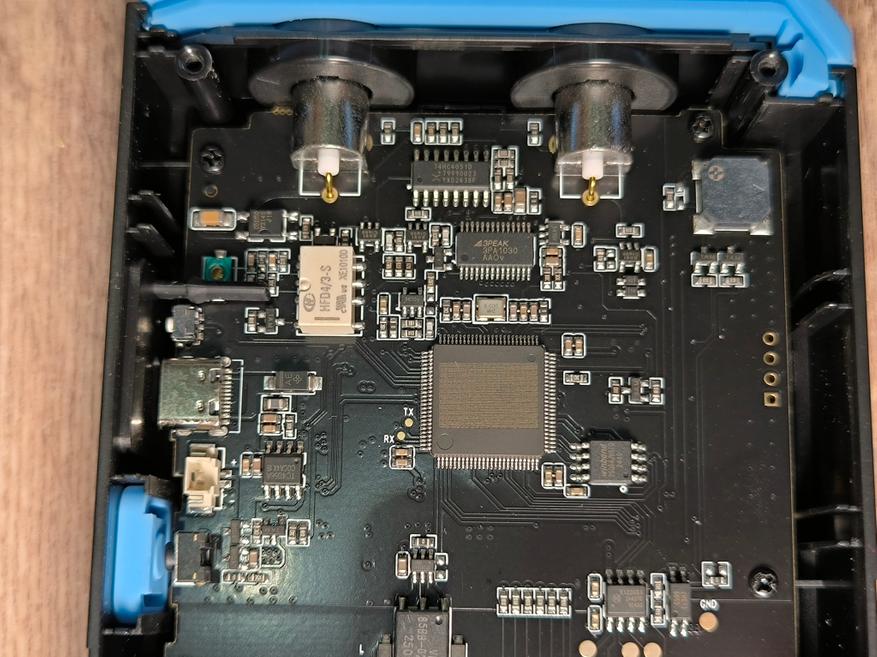

В качестве АЦП, применён 3PA1030 (10-Bit, 50-MSPS, CMOS ADC). Рядом с ним, находится микросхема 74HC4051D (аналоговый, 8-и канальный мультиплексор/демультиплексор), твёрдотдельное реле Y214S, и обычное реле HFD4/3-S. Так же, распаяно 3 ОУ AD8091.

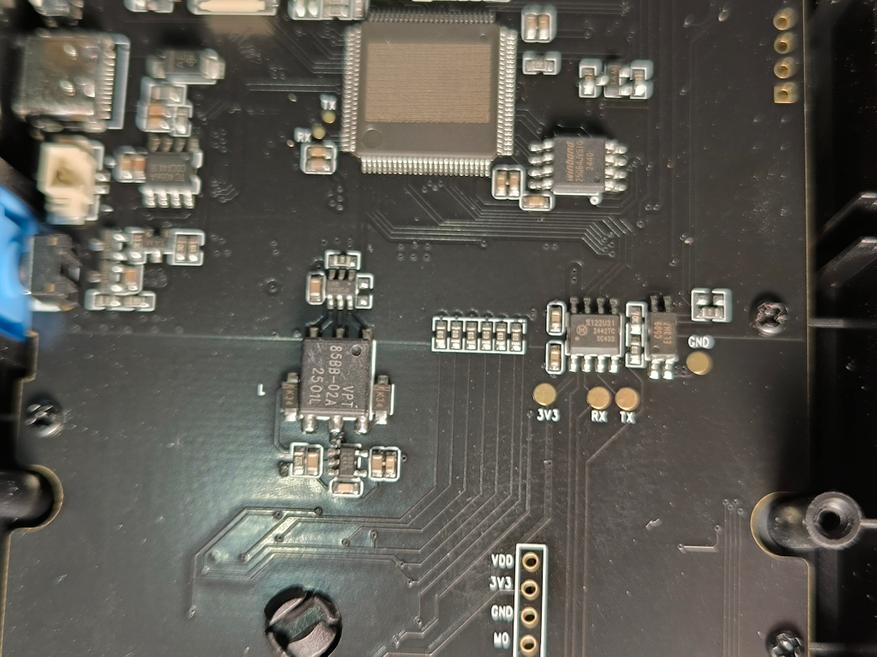

В качестве контроллера заряда применяется TC4056A. Маркировка на основном контроллере тщательно удалена. Рядом с контроллером находится микросхема SPI Flash, на 64Мбита. Затем идёт микросхема VPT85BB-02A, которая служит для питания мультиметра (изолированный, трансформаторный выход). Далее, расположилась микросхема π122U31 (2-х канальный, цифровой сигнальный изолятор).

Почти в самом низу платы расположен контроллер, на котором базируется мультиметр. Маркировка на нём так же удалена лазером. Здесь же впаяно два предохранителя, один на 1А и второй на 10А (жаль что предохранители не быстросъёмные, и без отдельного отсека для быстрого доступа к ним). Шунт для измерения тока скрыт под пластиковой панелью.

Особенности управления

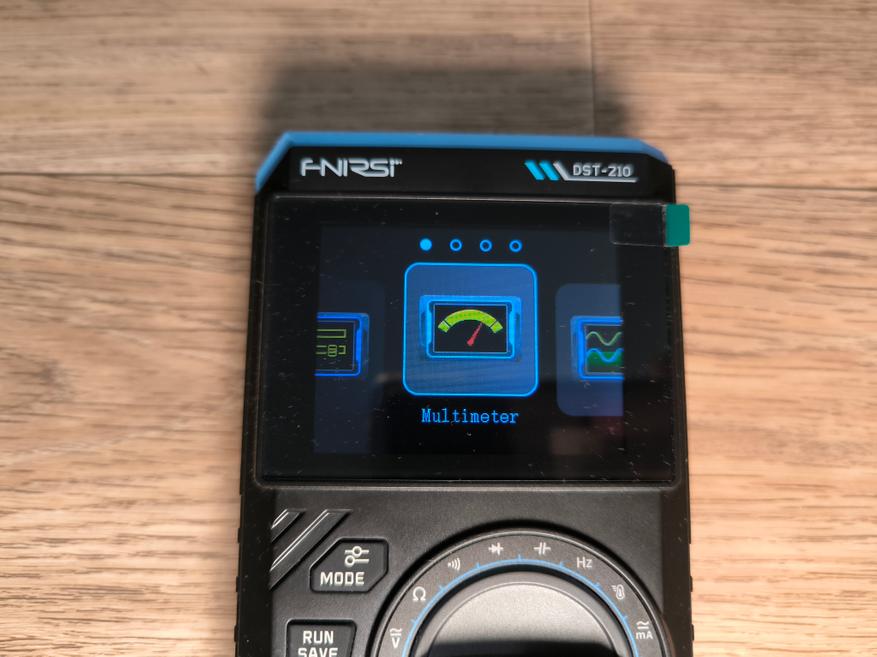

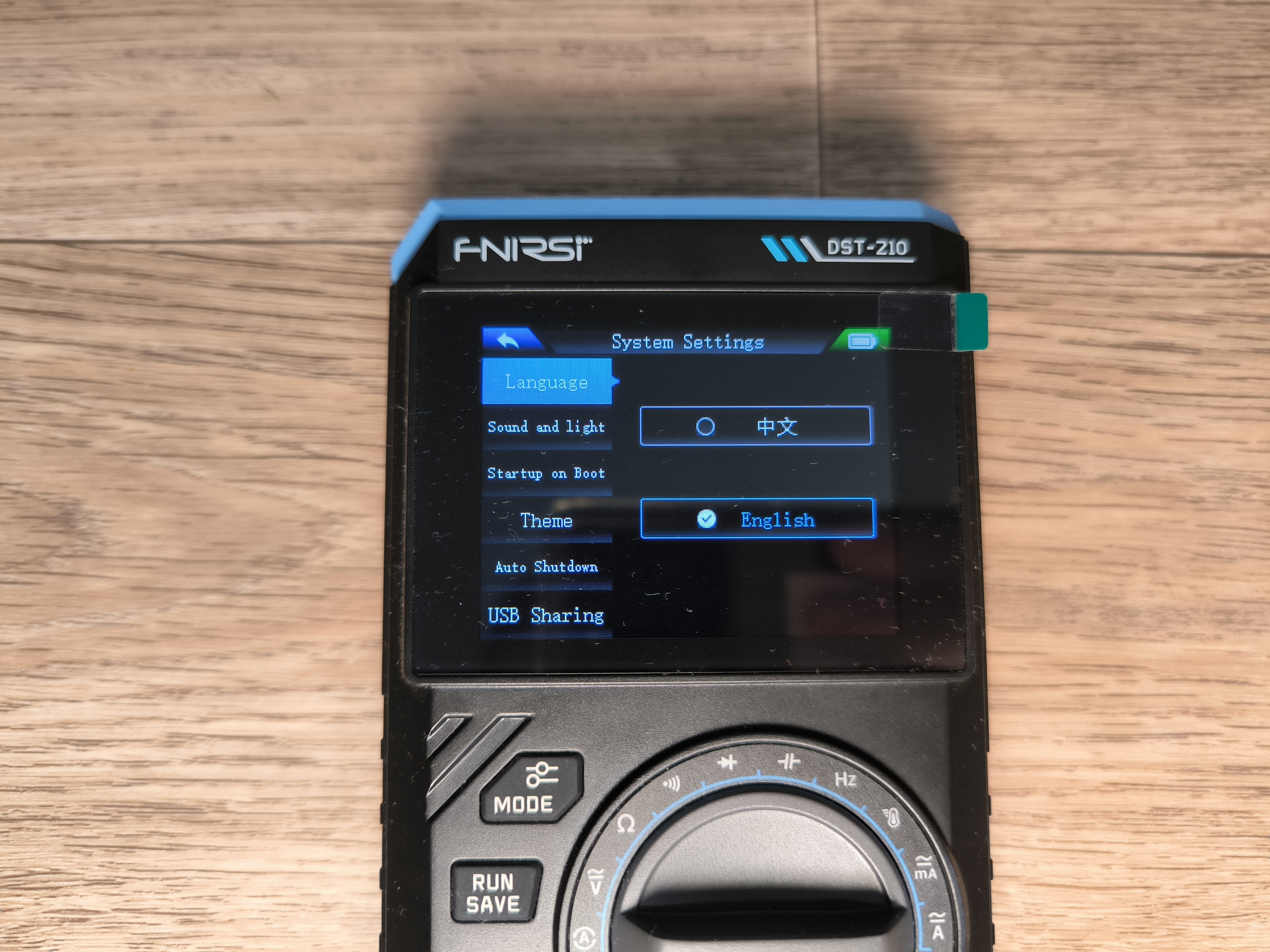

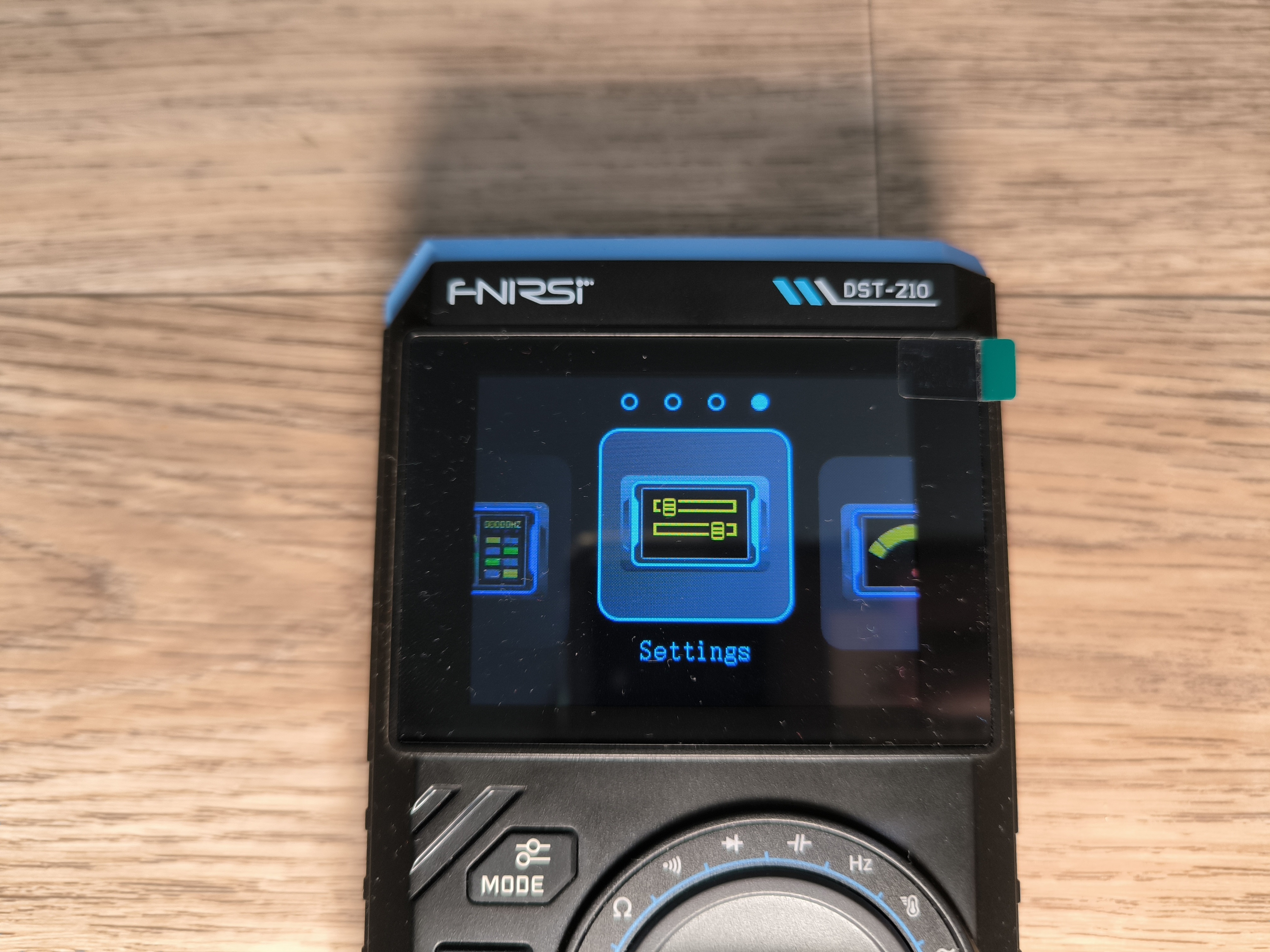

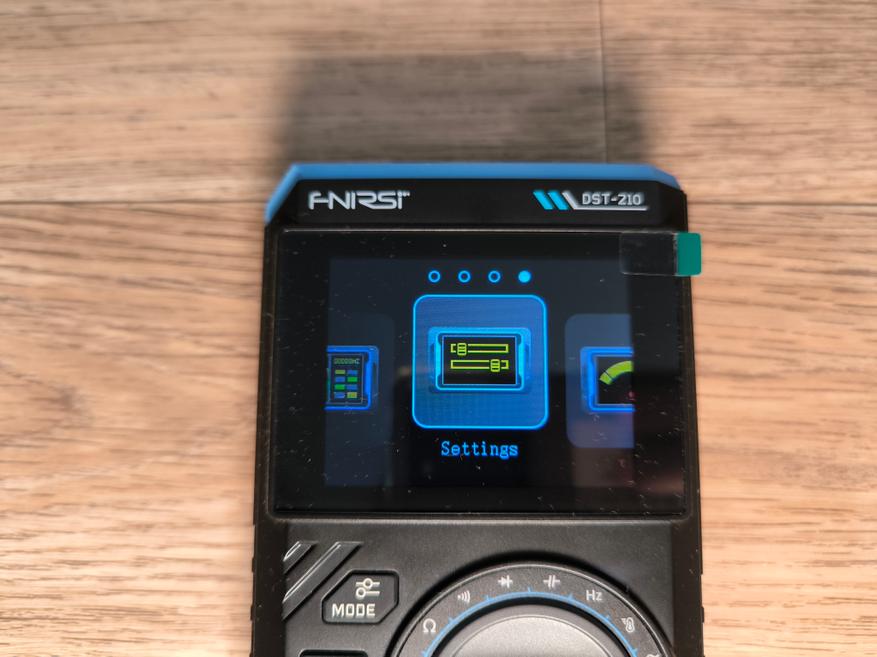

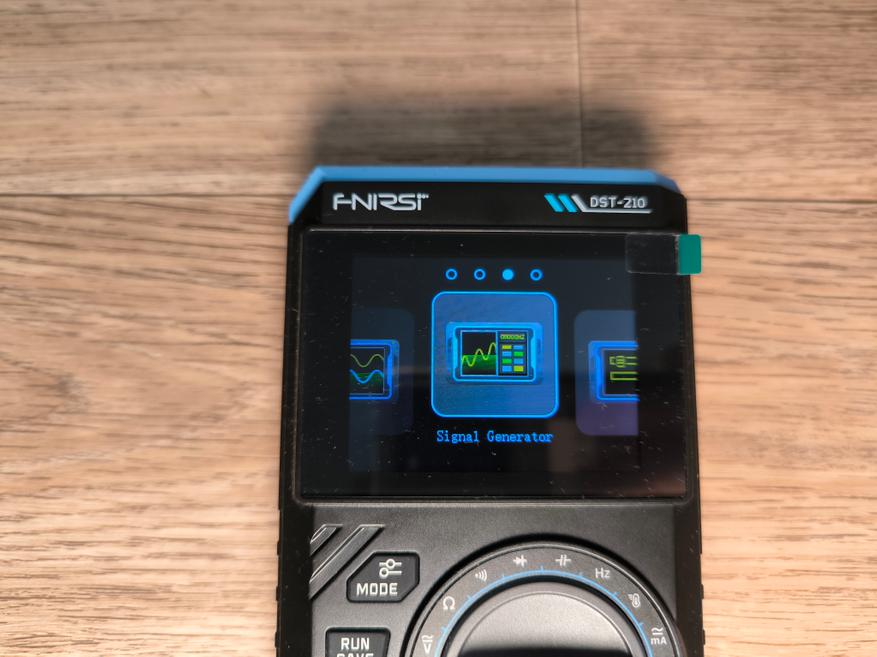

Прибор включается с помощью кнопки, которая расположена с правой стороны корпуса. По умолчанию, при запуске прибор отображает меню, вставая на иконку мультиметра. Для запуска мультиметра, нужно нажать на кнопку «Mode», а чтобы перейти обратно в меню, нужно однократно нажать на кнопку включения. Кроме этого, можно сразу же настроить запуск мультиметра, при включении прибора.

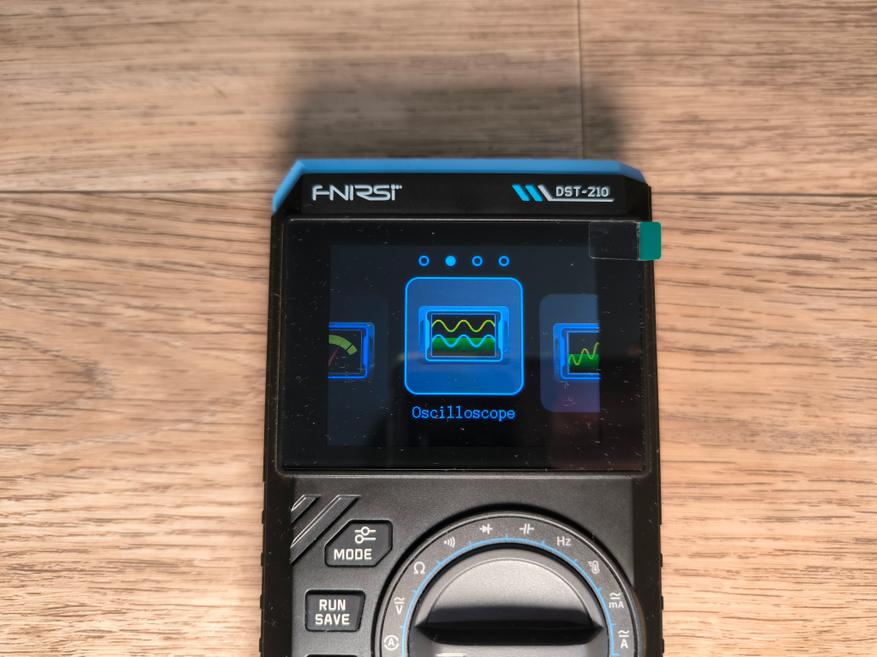

Если и мультиметром и осциллографом предполагается пользоваться часто, то при включении прибора, можно настроить запуск осциллографа, так для перехода к мультиметру, достаточно лишь повернуть крутилку мультиметра. Кроме этого, между функциональностями, можно переключаться нажимая клавишу «Mode».

Навигация по меню осуществляться с помощью кнопок-стрелок. А для перехода к выбранному в меню разделу, используется кнопка «Enter»

Разрешение экрана не приводится производителем, но предполагаю, что оно составляет 320*240, что в целом приемлемо для экрана с диагональю 2.8 дюйма. Хочу отметить, что возможностей экрана вполне хватает для нормального отображения информации. Экран здесь ощутимо лучше справляется с выводом информации, чем экран осциллографа 1C15, который имеет ощутимо меньший размер, и не всегда удобно считывать с него данные.

Тестирование

Проверка генератора сигналов.

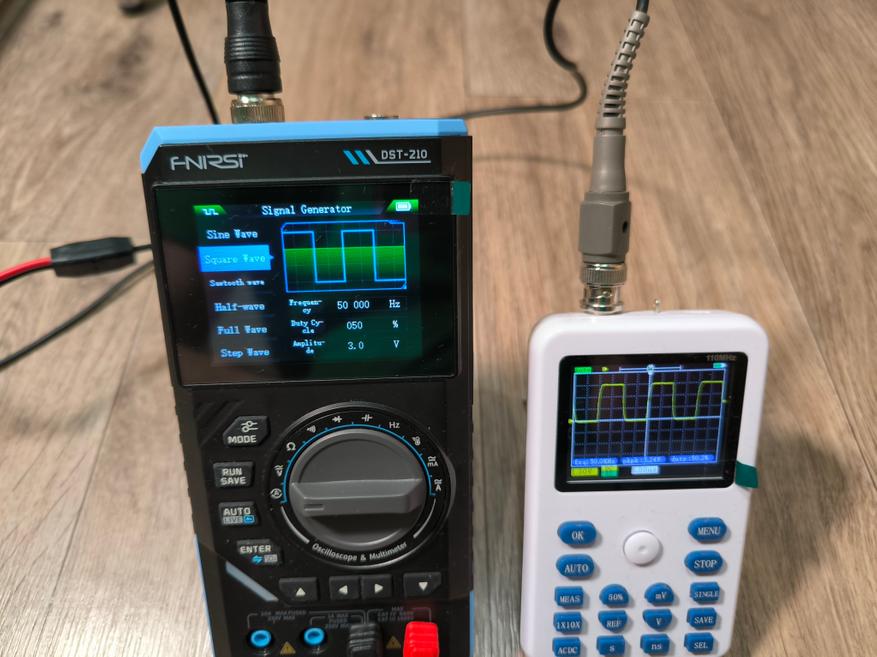

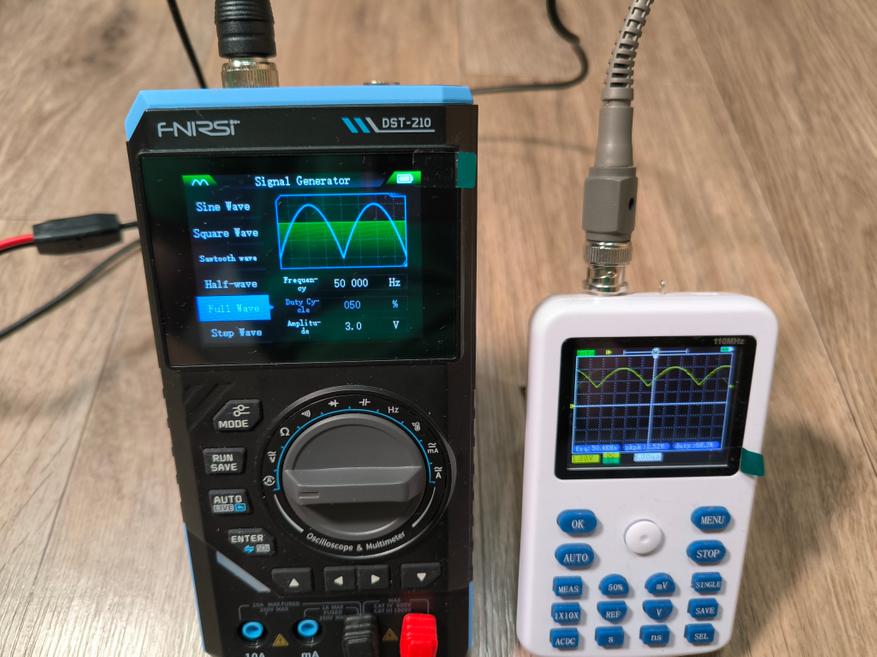

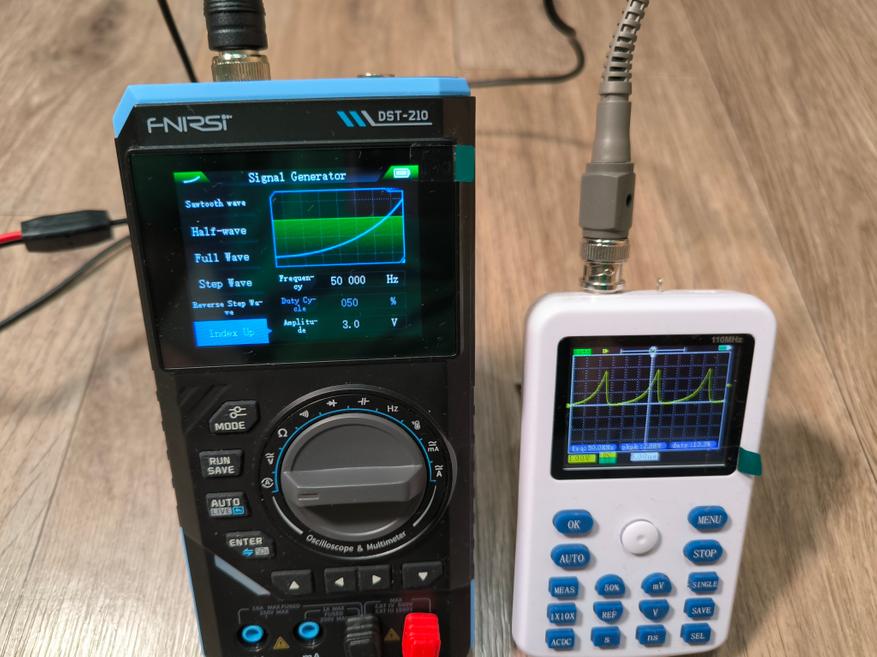

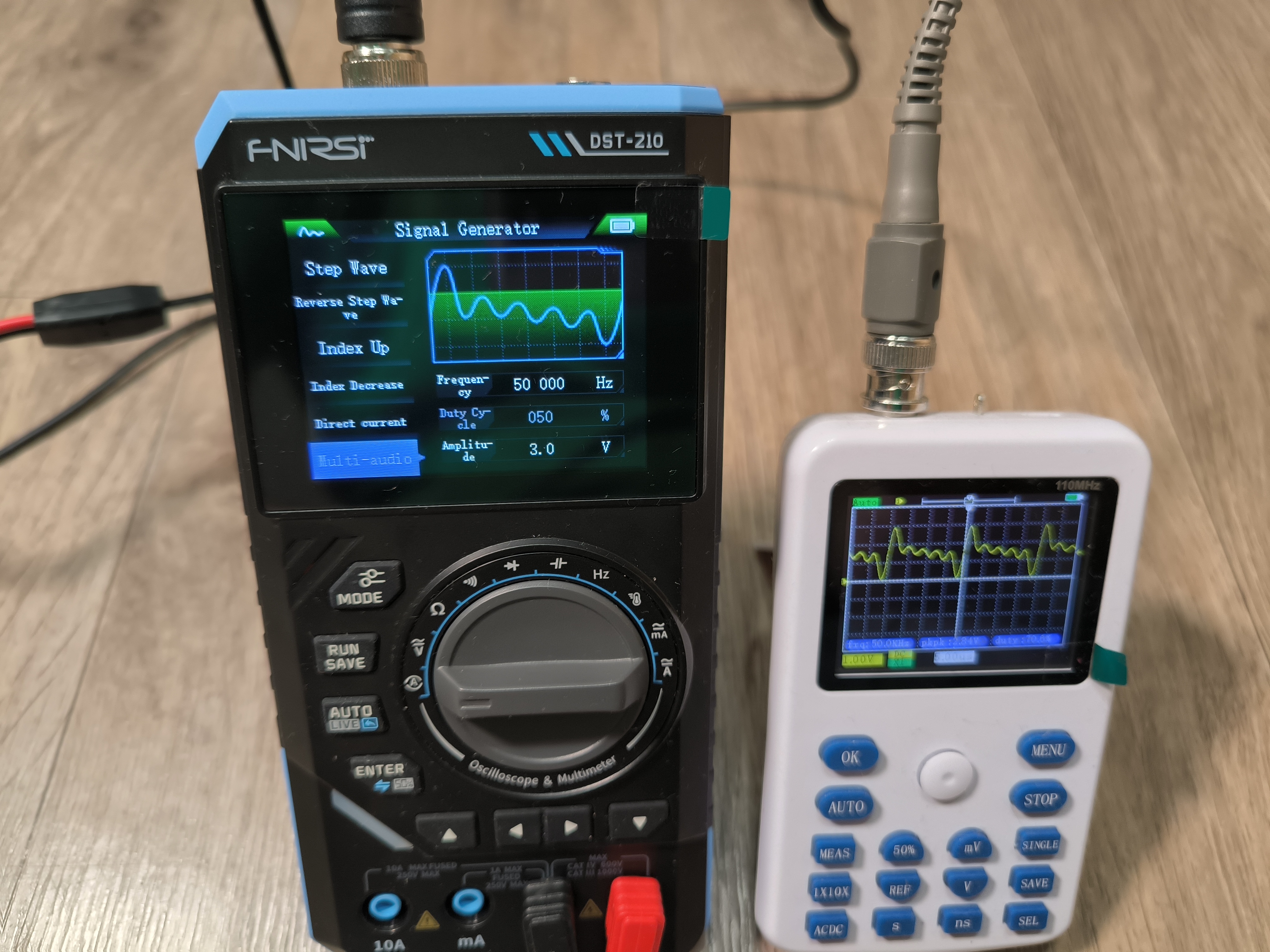

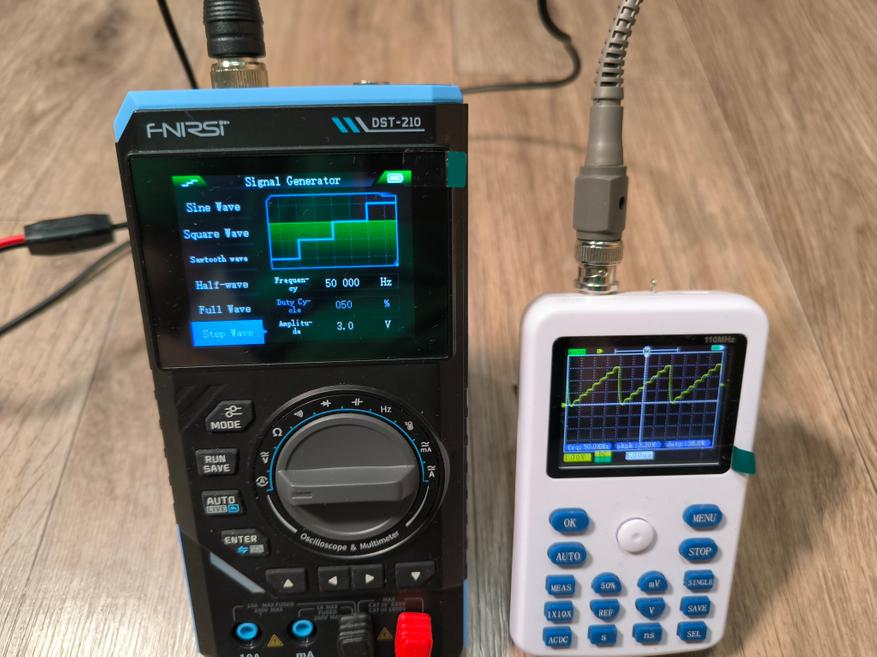

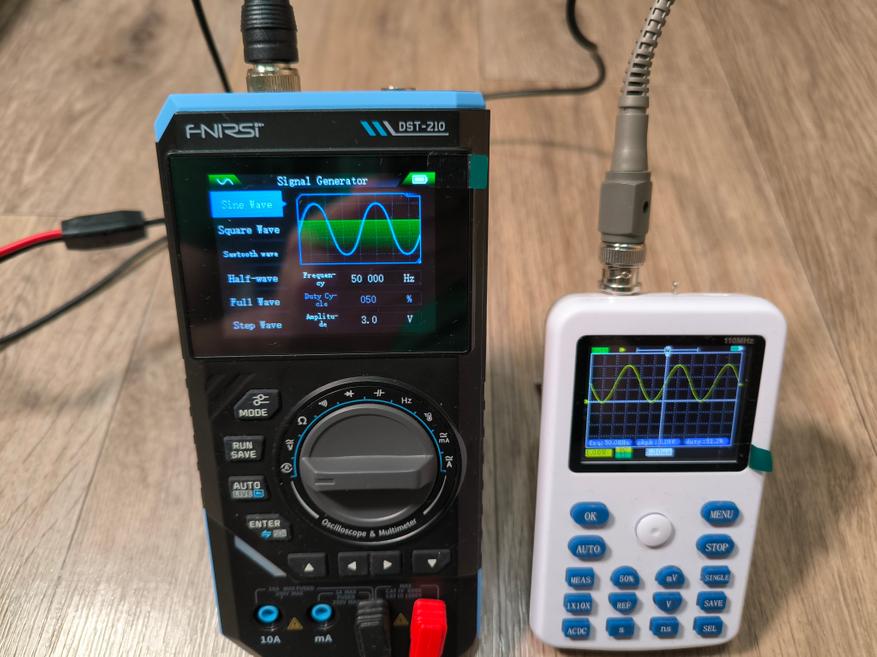

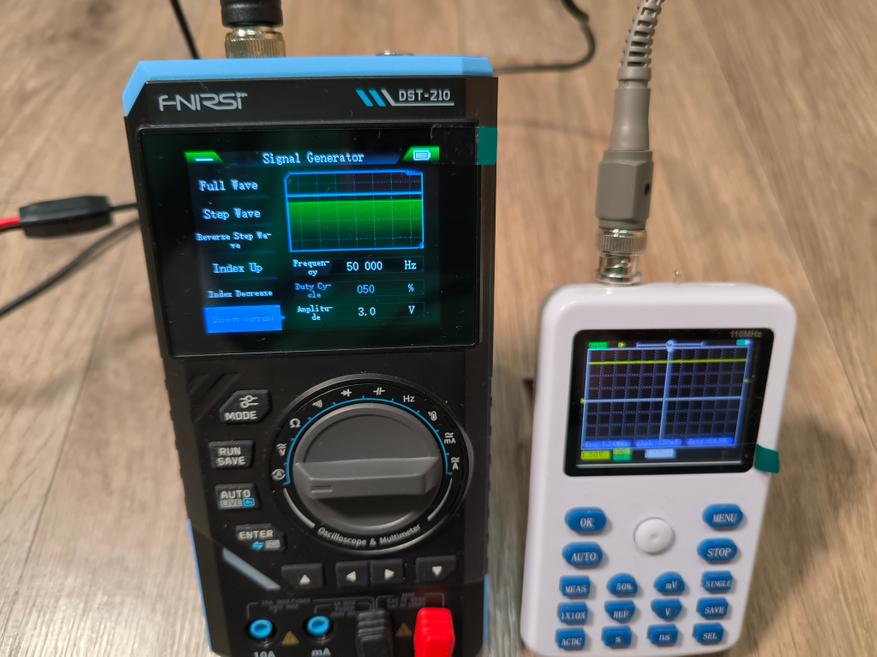

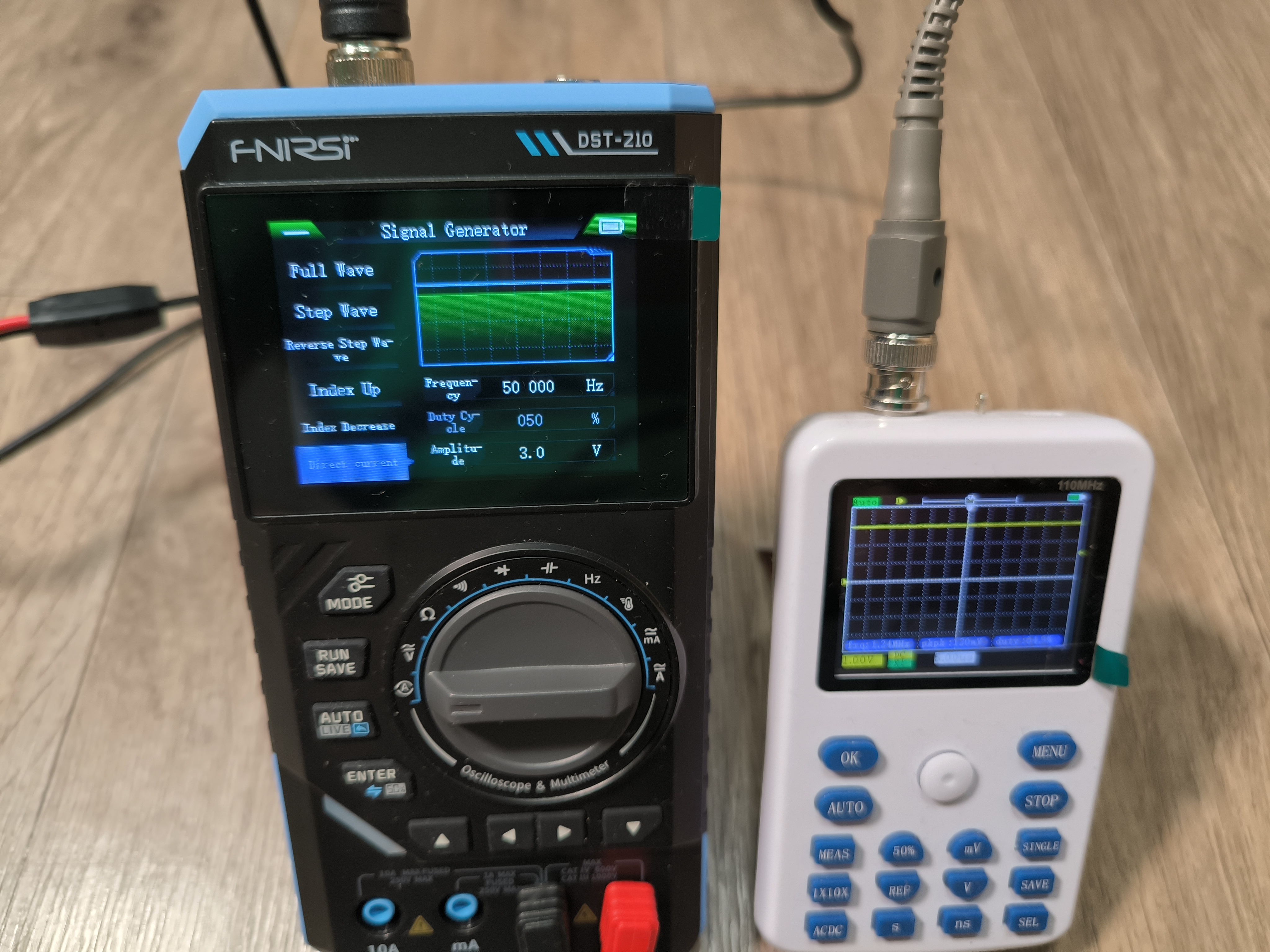

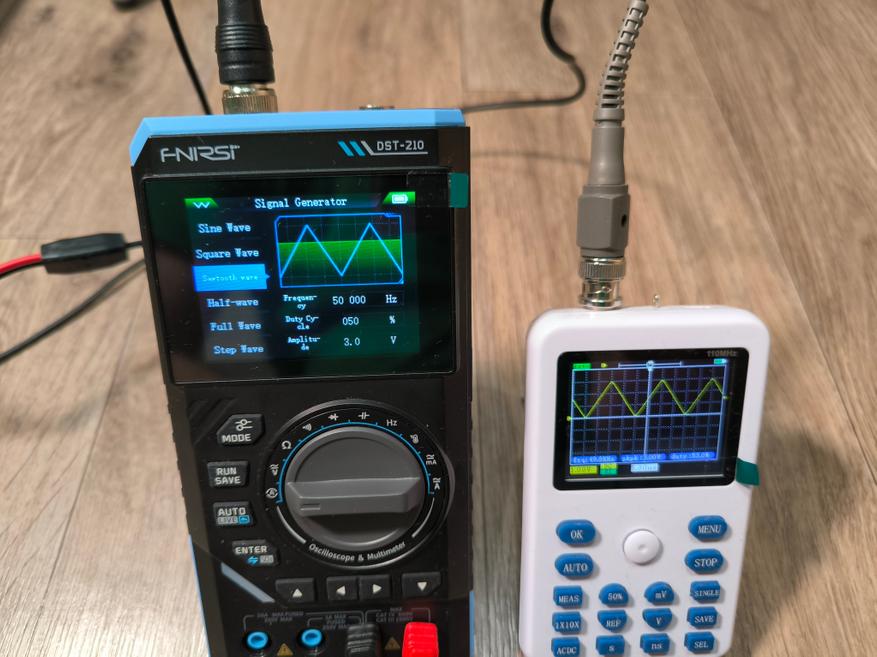

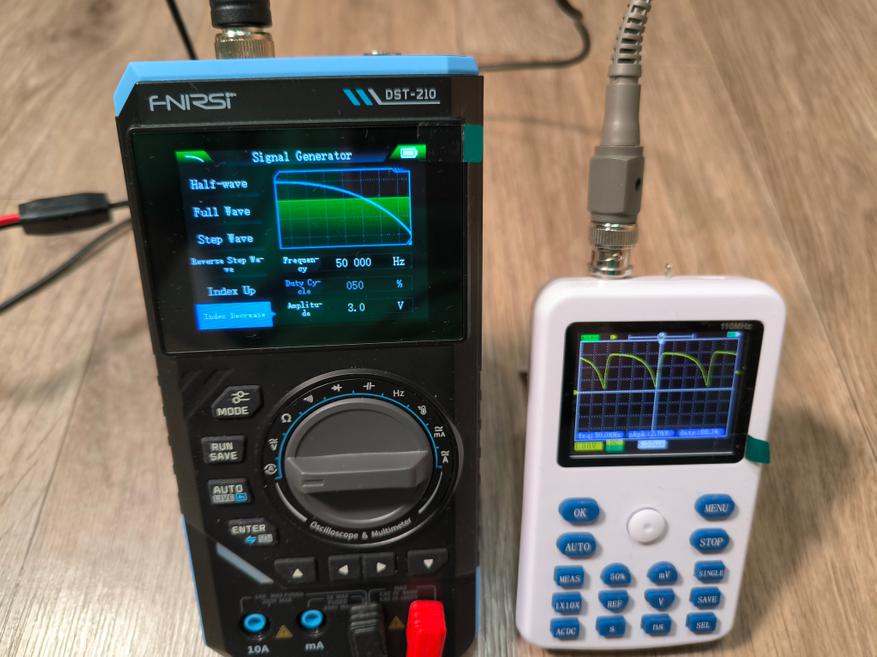

В роли «проверяющего» задействую мощный одноканальный осциллограф 1С15 от Fnirsi. ГС выставлен на максимальную частоту 50кГц. Посмотрим на каждую из 13-и программ.

Каких либо вопросов к генератору сигналов нет. Частота и амплитуда сигнала регулируются.

Проверка мультиметра.

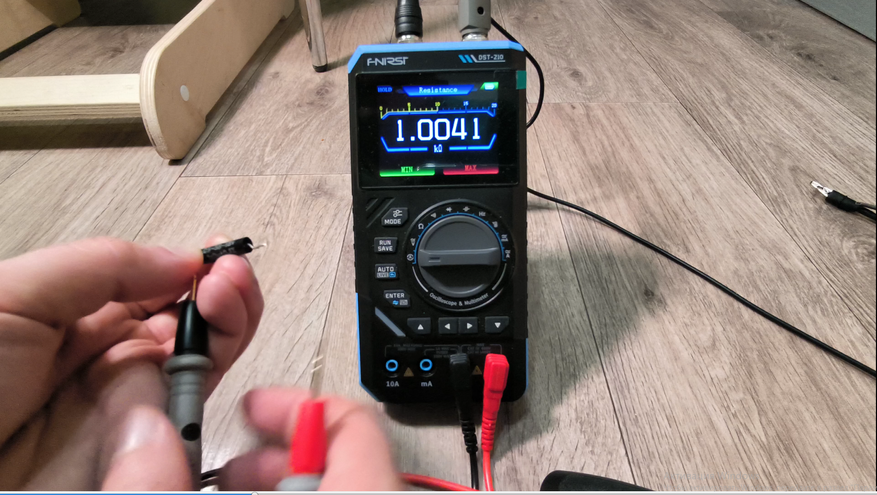

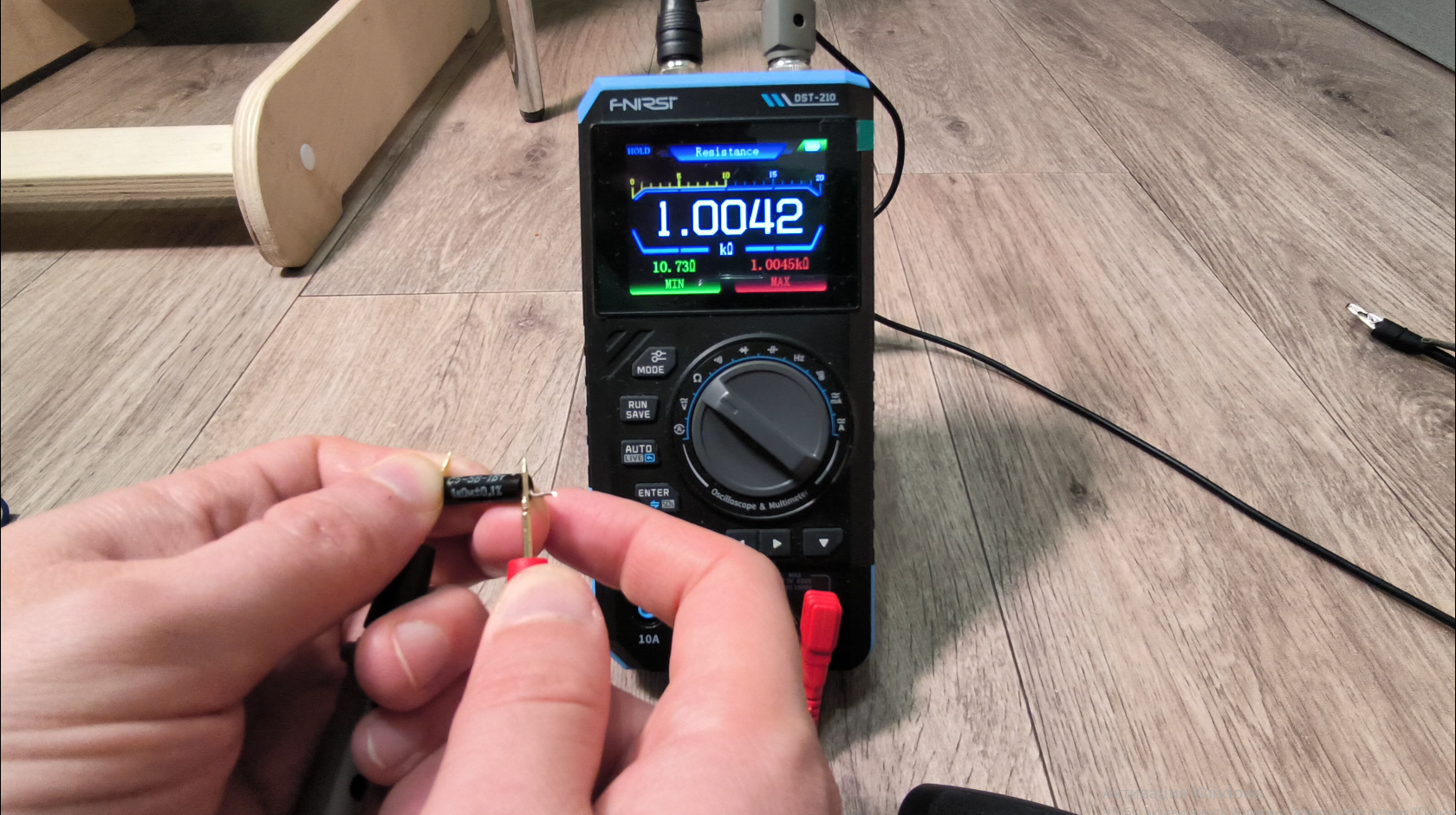

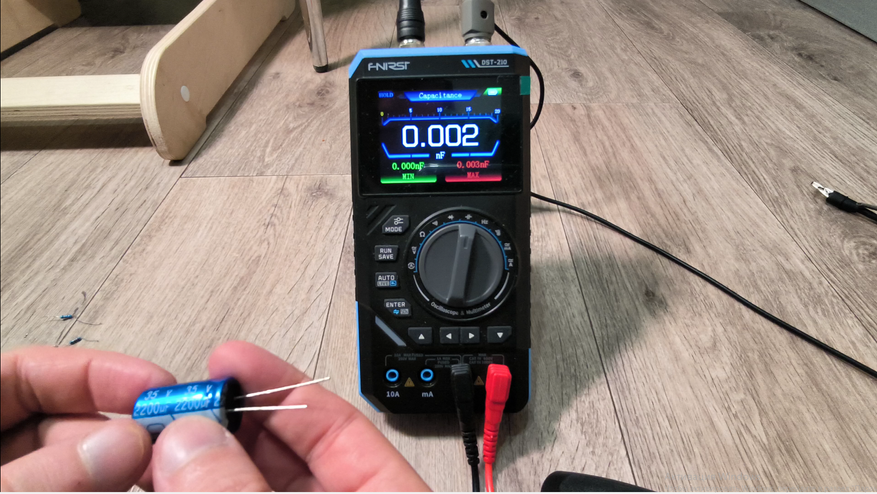

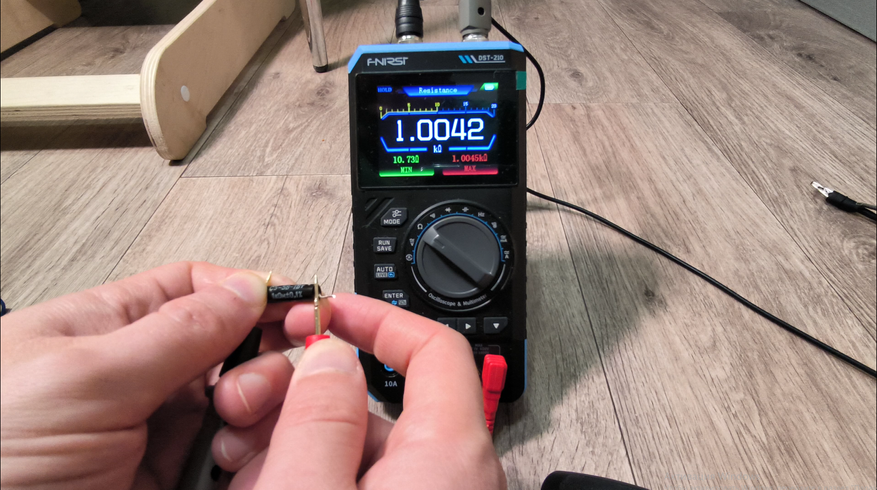

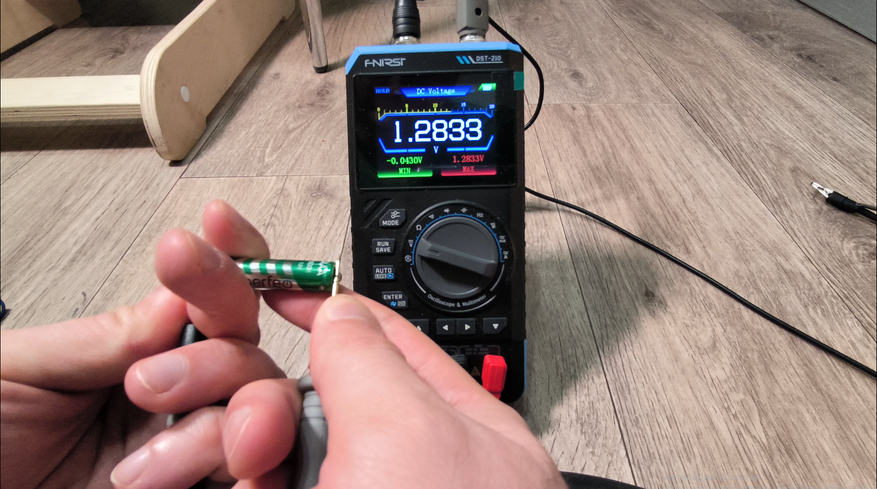

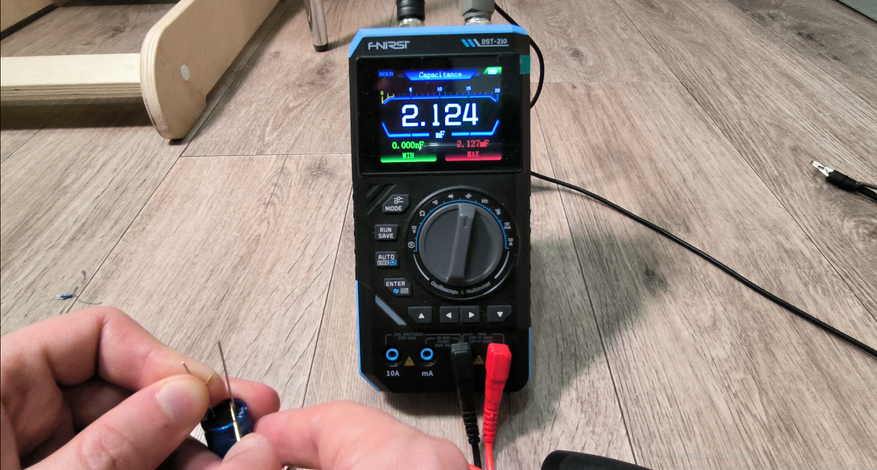

Измерение напряжений в авто режиме происходит очень быстро. Сопротивление резисторов измеряется так же быстро и с хорошей точностью, причём присутствует явная повторяемость измерений. Ёмкость конденсаторов измеряется достаточно быстро.

В ходе измерений, выводятся два значения, Min и Max. После проведения цикла измерений, можно просмотреть статистику.

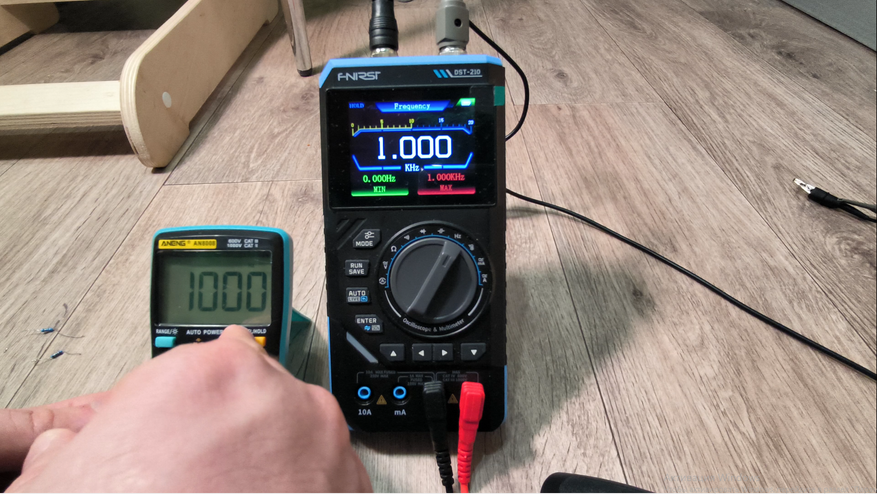

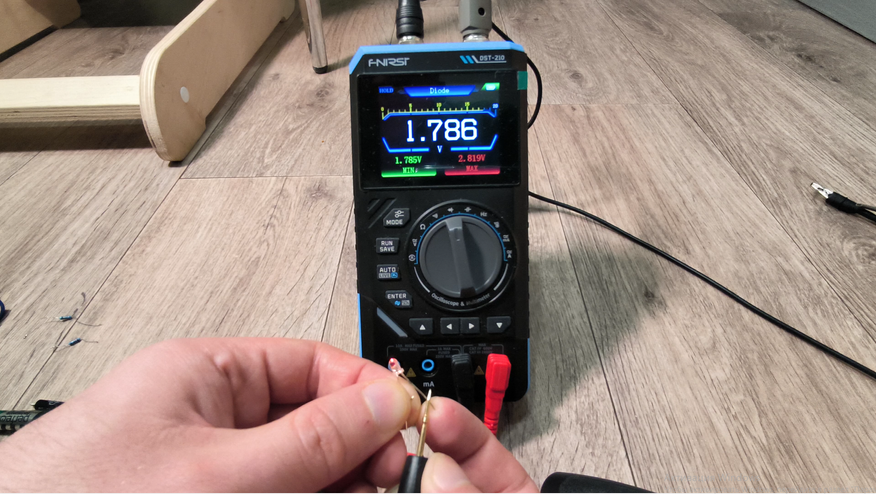

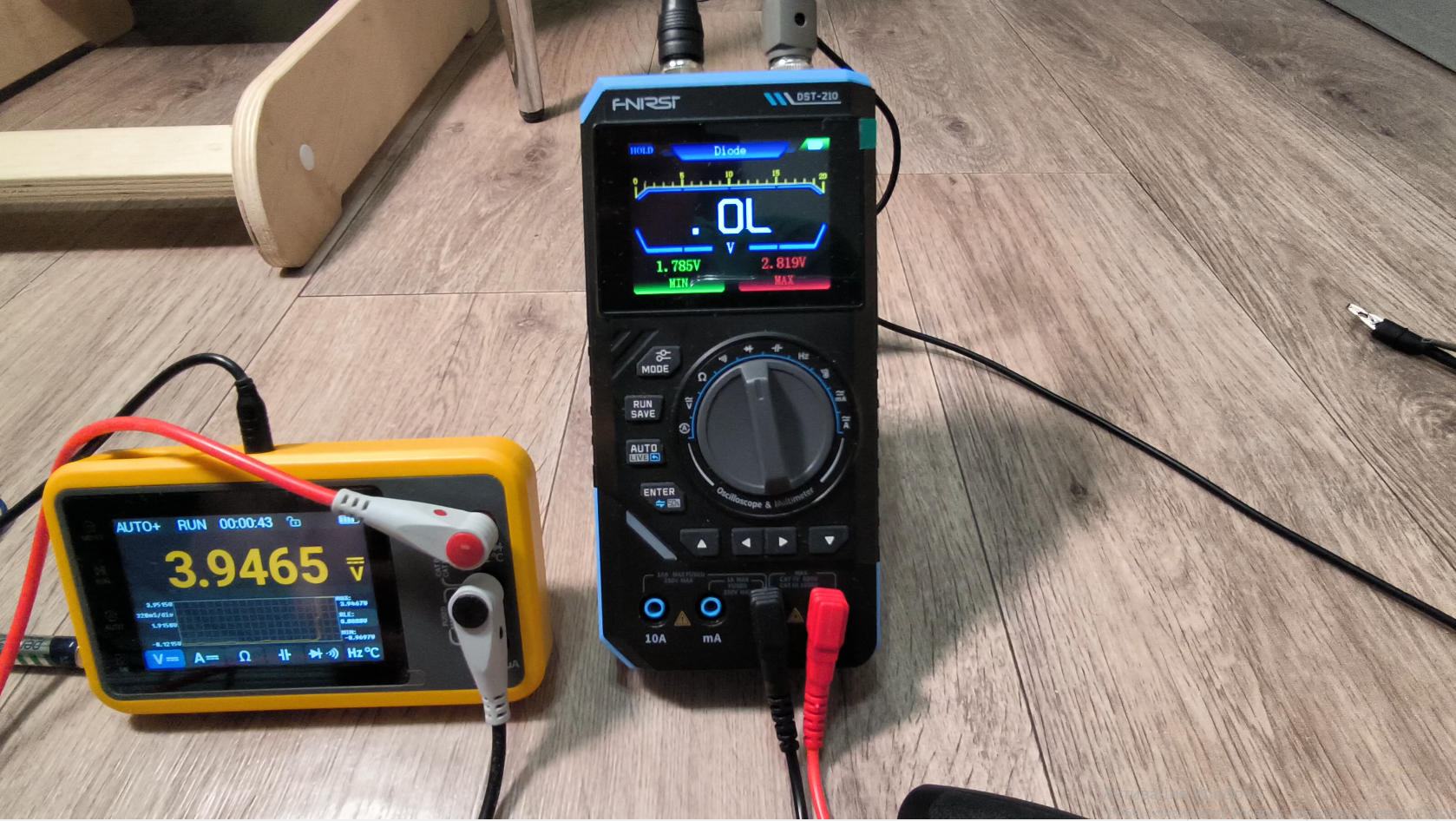

Прозвонка в мультиметре работает не очень быстро. В режиме проверки диодов, загорается светодиод Напряжение на шупах в этом режиме, составляет почти 4В. К работе частотомера нет вопросов.

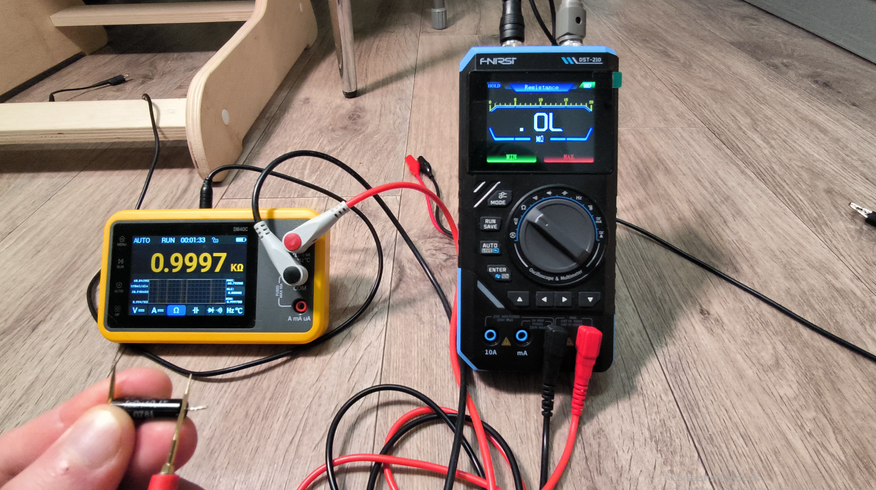

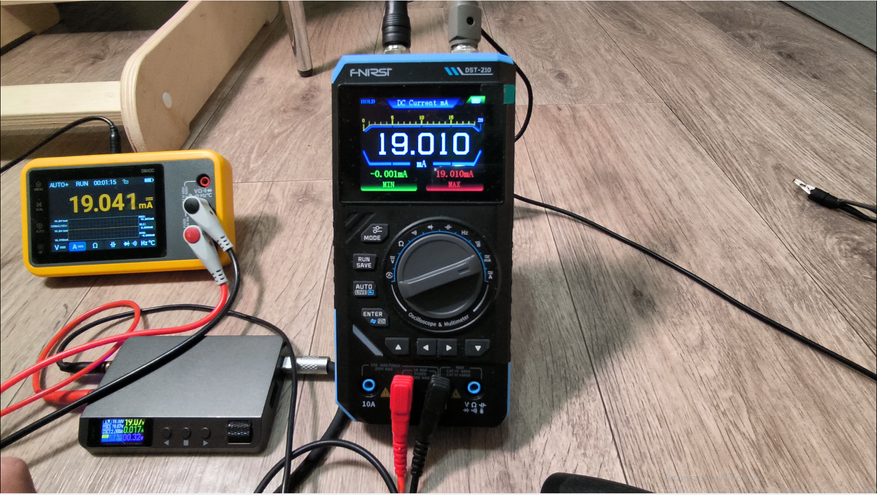

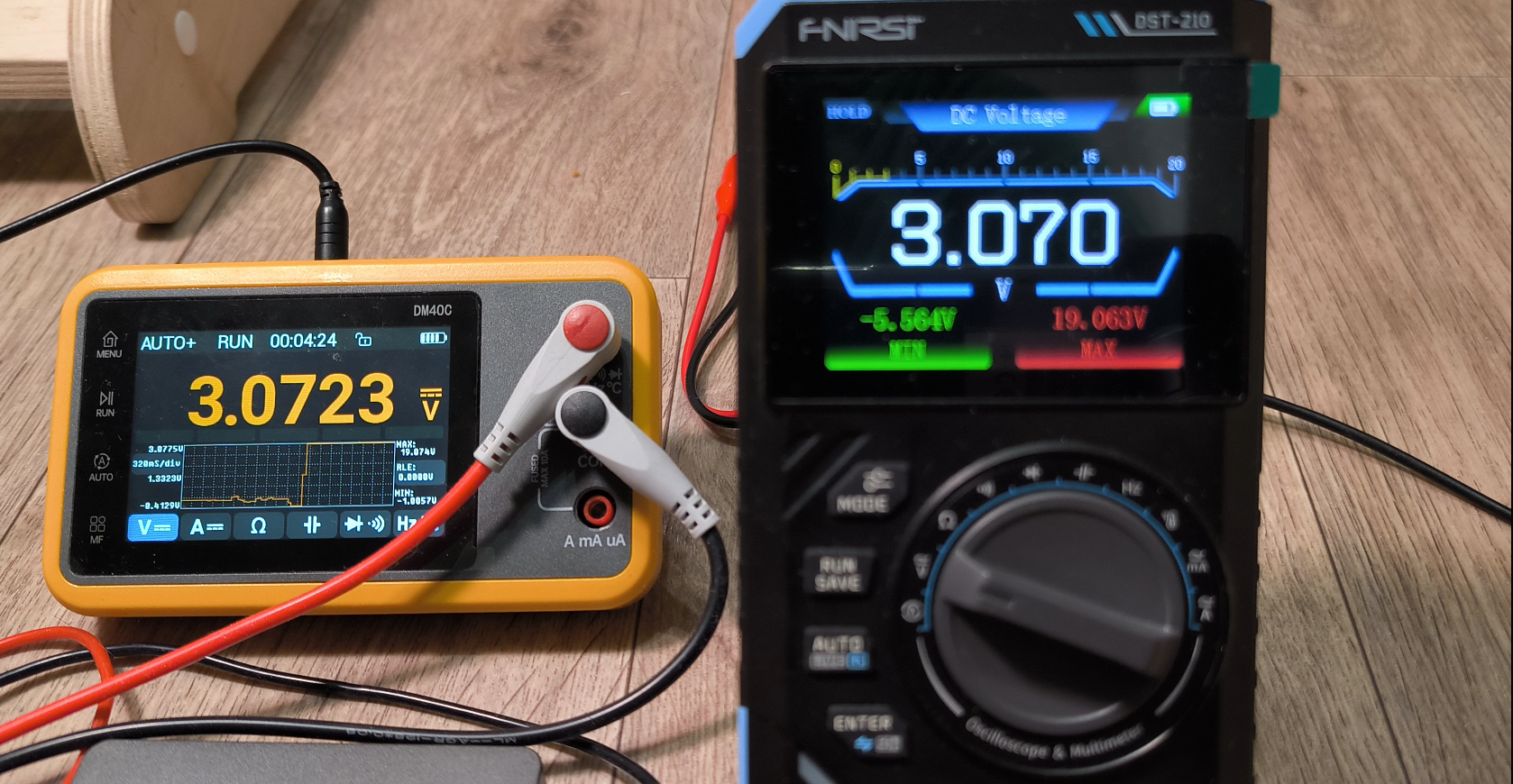

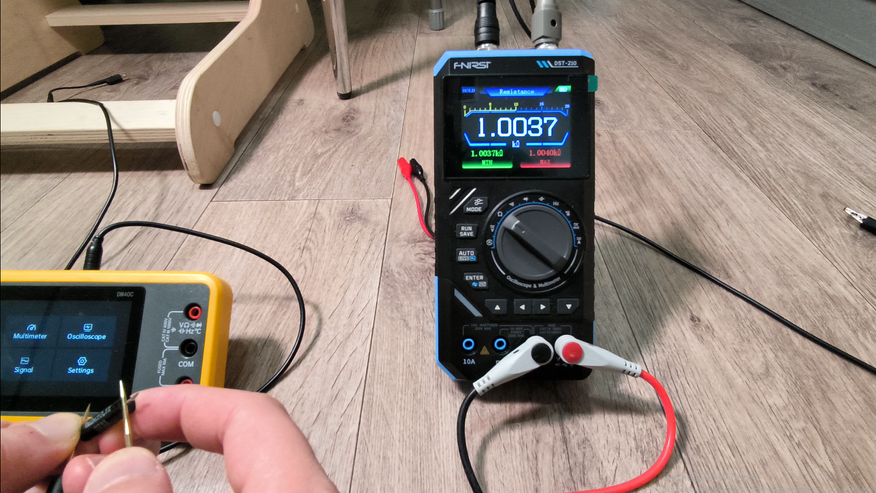

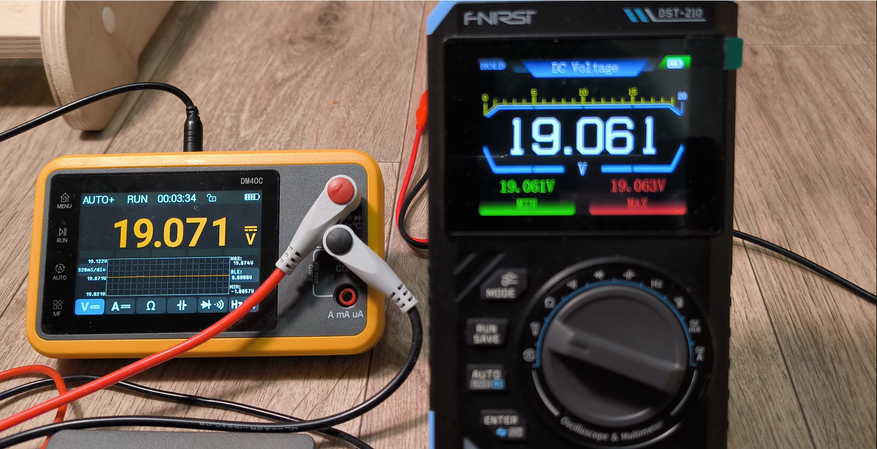

Я решил сравнить показания мультиметра из DST-210, c показаниями мультиметра из гораздо более дорогой Alientek DM40C (так же прибор 3 в 1).

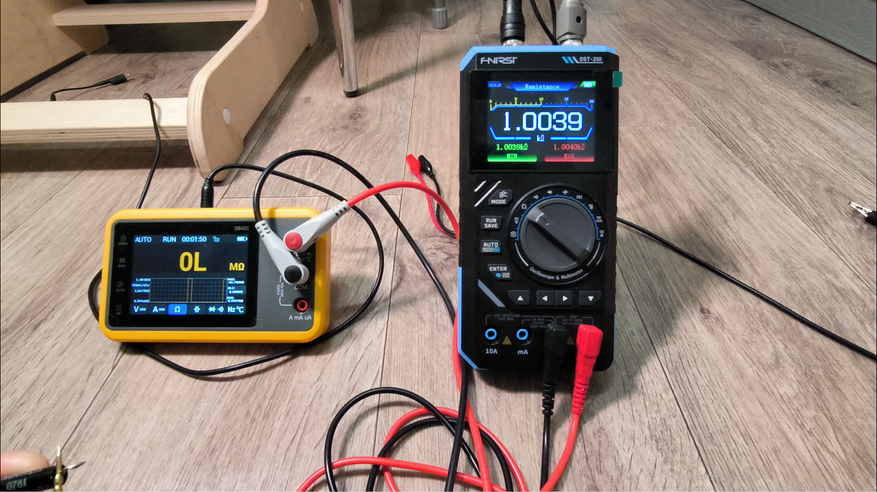

Разница в результатах измерения напряжений не велика, и она составила не более 10мВ. При измерении сопротивлений, так же получилась относительно небольшая разница, укладывающаяся в погрешности приборов. При измерении сопротивления, для более точного сравнения, я решил переставить более качественные щупы от Alientek DM40C в DST-210, но по итогу, изменений в показаниях DST-210 зафиксировано не было. При измерении тока, разница составила 0.03мА.

Для того, чтобы определить кто из приборов оказался точнее, нужно иметь поверенный источник опорного напряжения, и гораздо более точный резистор, которых у меня пока нет.

Проверка осциллографа.

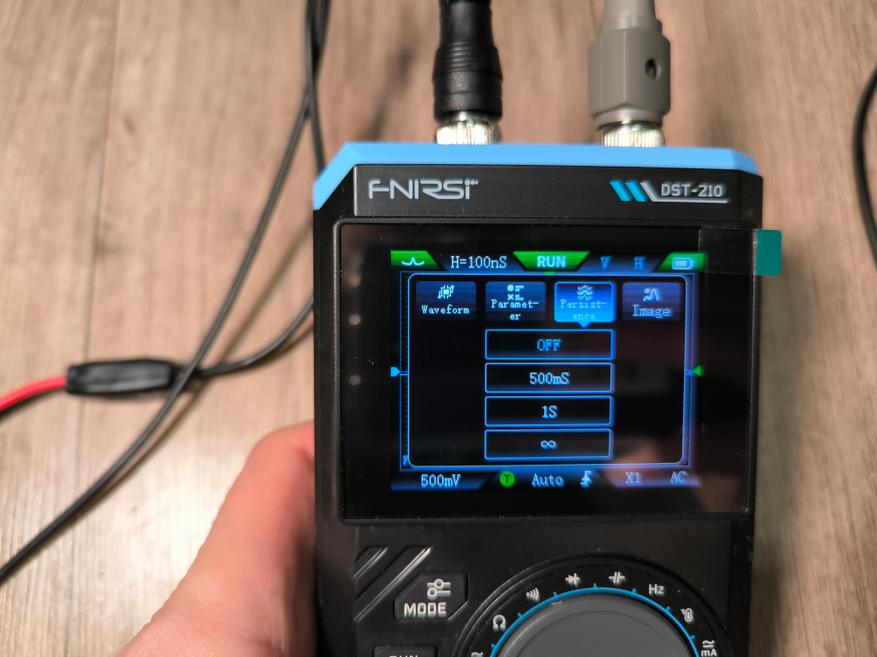

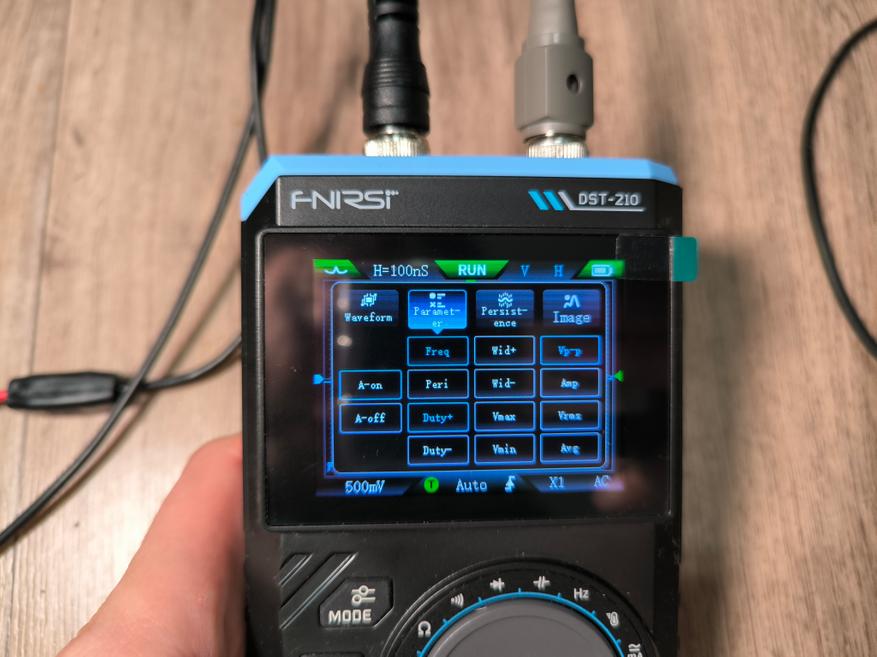

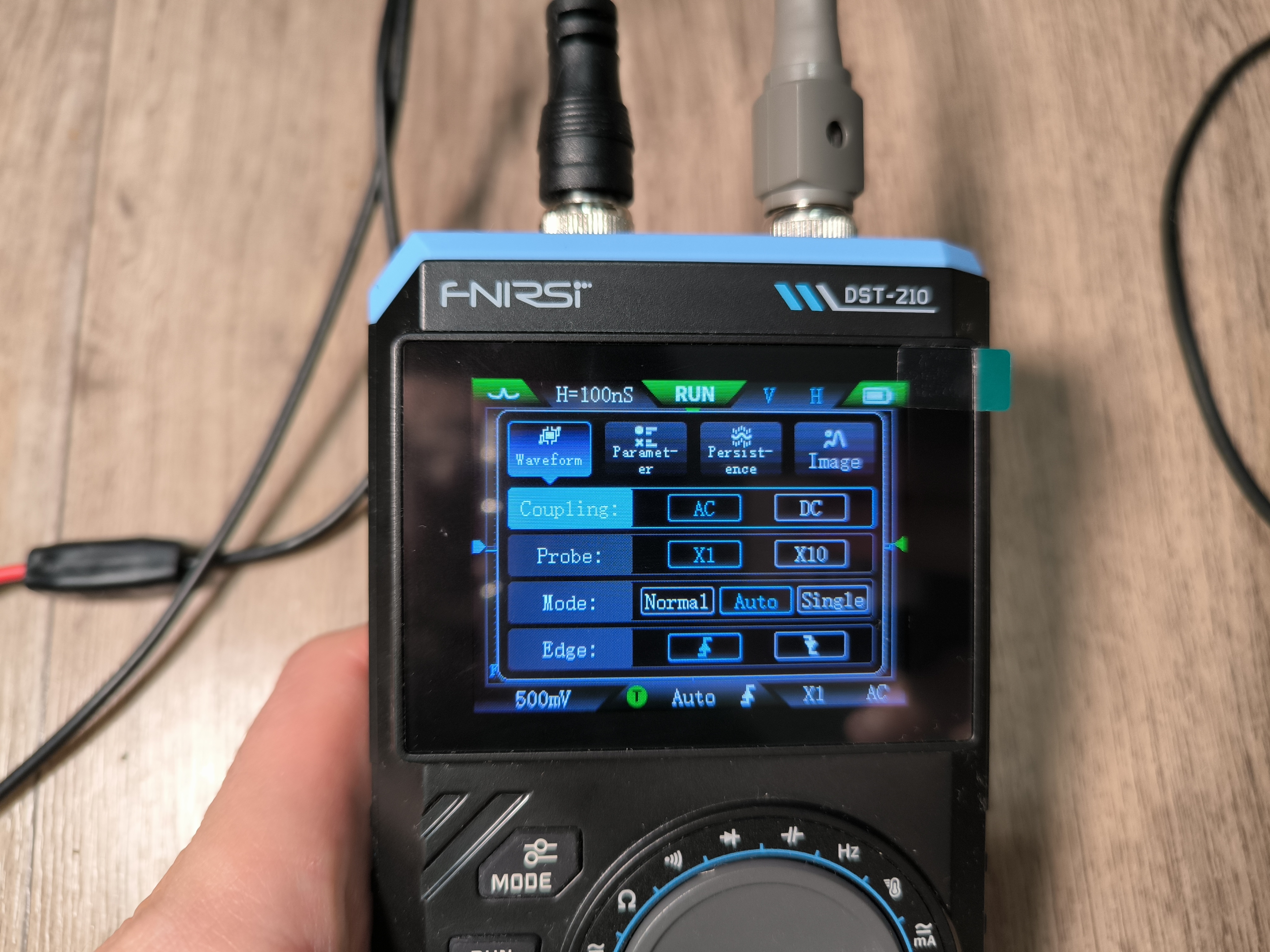

Для перехода в настройки осциллографа, нужно удерживать кнопку «Mode». Здесь можно настроить режим работы по постоянному (DC) или переменному (AC) току, параметры делителя на щупе, режим триггера (Normal/Auto/Single), а также, запуск триггера по фронту. Переключение внутри меню осуществляется кнопками — стрелками. Здесь можно выбрать и параметры, отображаемые в окне осциллографа. Можно настроить параметры «послесвечения» (Persistence, накладывание новых поверх предыдущих, по умолчанию отключено).

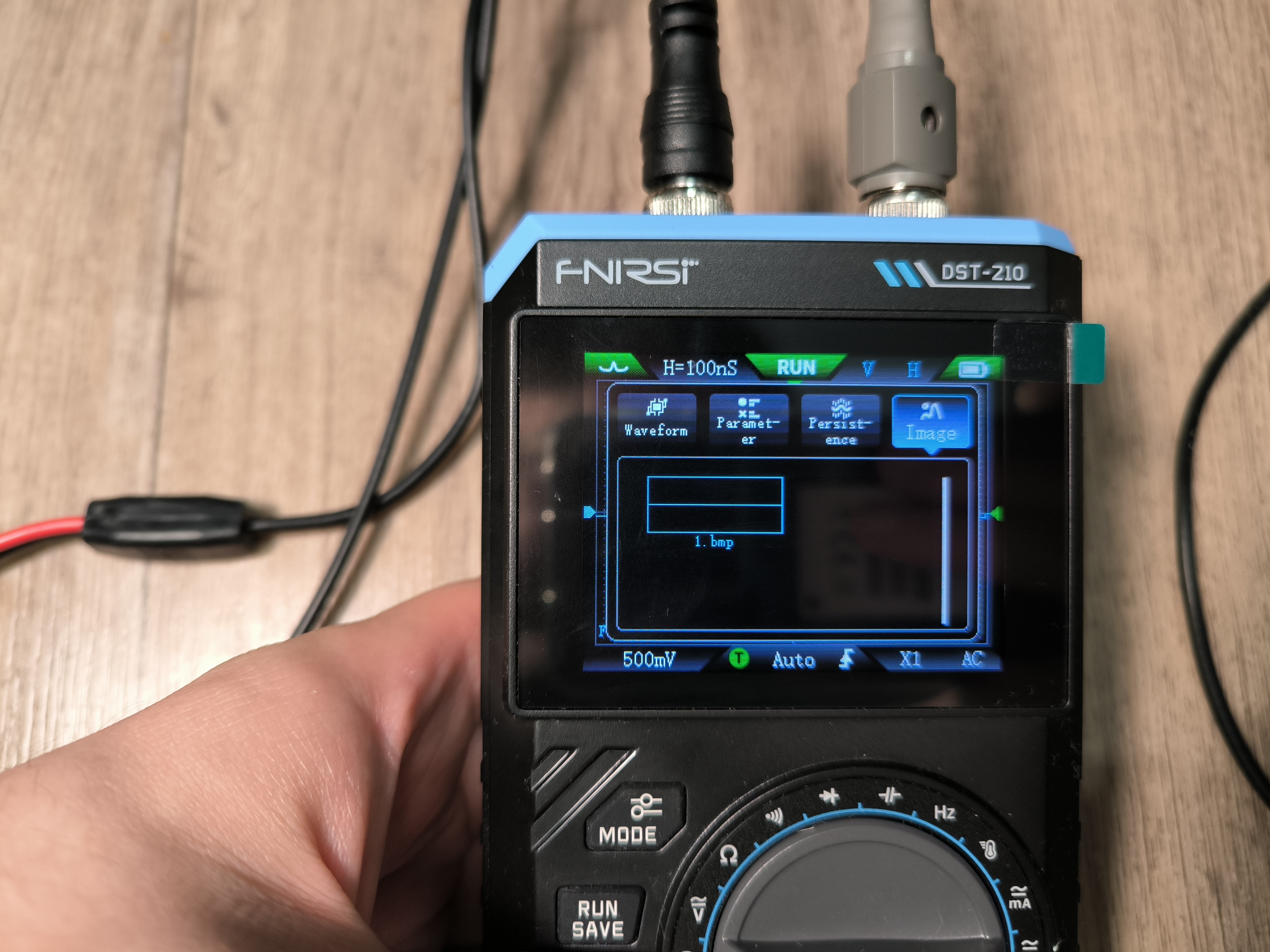

В разделе «Image» можно просматривать ранее сохранённые скриншоты экрана.

Для того что бы изменить развертку, нужно нажимая на кнопку «Enter», перейти в режим настройки развертки (символы V и H сверху экрана). Стрелка вверх увеличивает величину напряжения, а стрелка вниз уменьшает. Стрелка влево увеличивает развертку по времени, а стрелка вправо уменьшает. Ещё один режим выставляемый по кнопке «Enter», служит для настройки параметров триггера. Кнопка «Auto» используется для автоматической настройки осциллографа.

Кнопка «Run/Save» используется для запуска/остановки осциллографа (однократное нажатие), и для создания скриншотов (удержание кнопки).

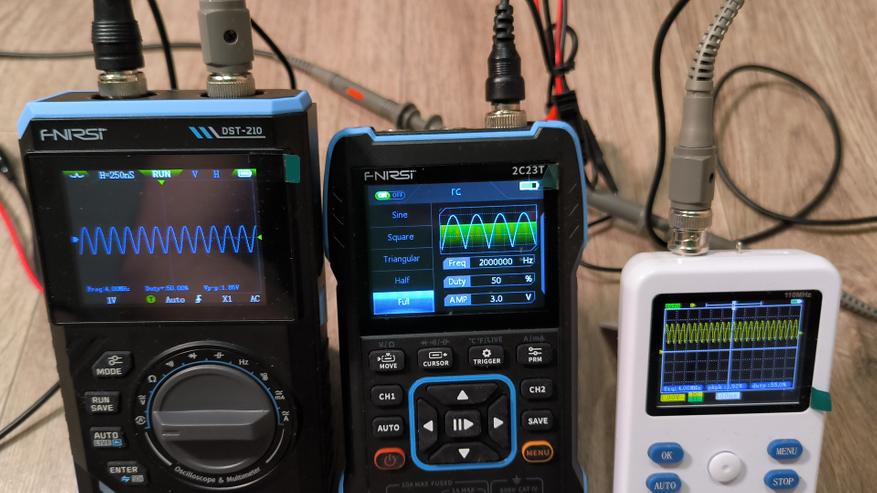

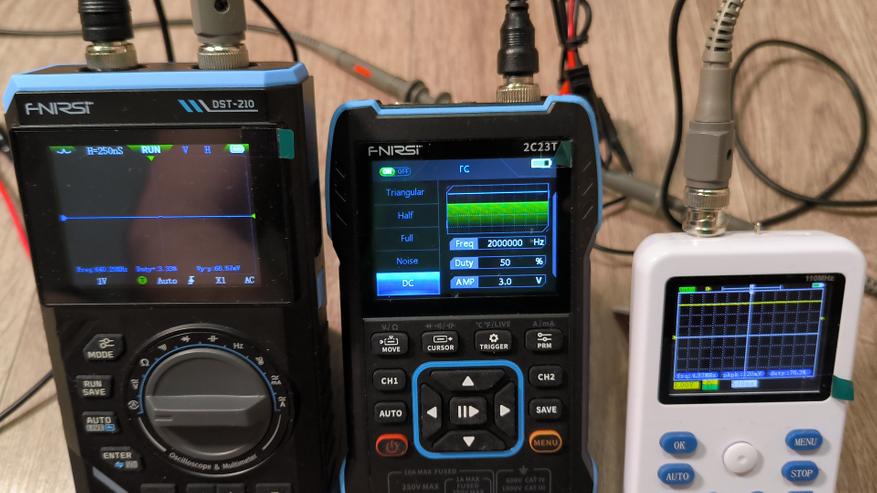

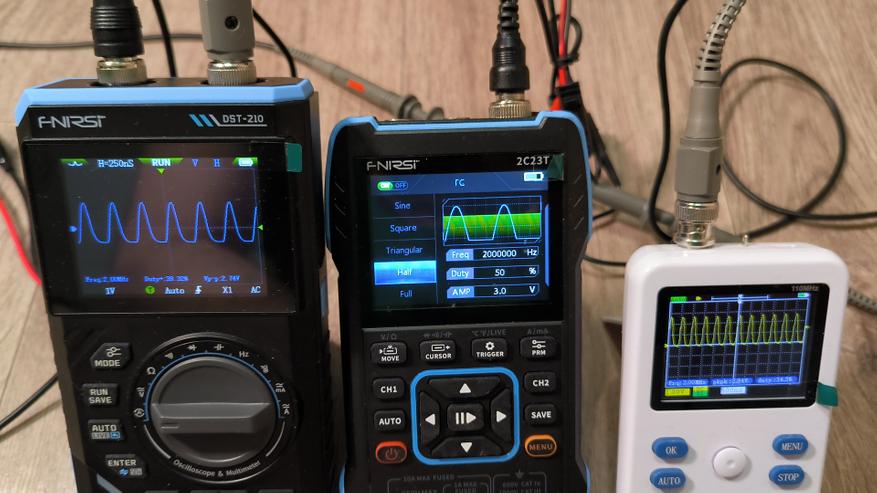

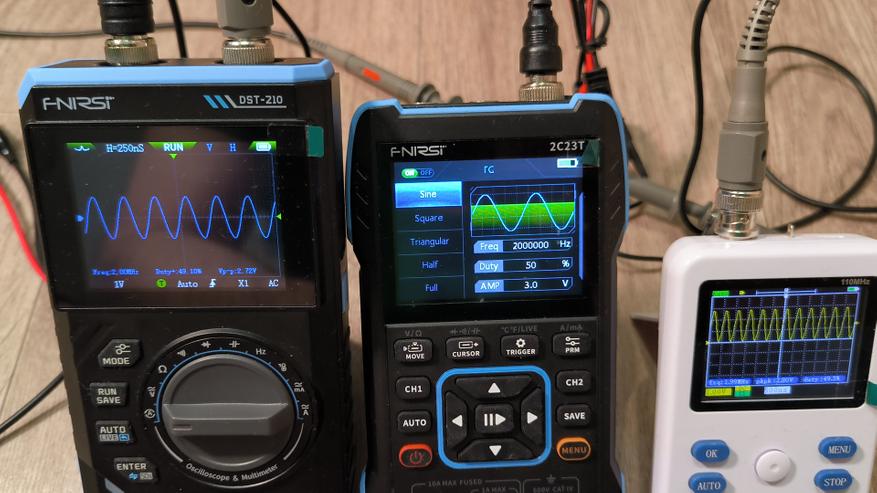

В качестве генератора сигналов я буду использовать Fnirsi 2C23T, поддерживающий в режиме генератора, максимальную частоту 2МГц. При этом, на одной из программ генератора (Full), частота вообще будет составлять 4МГц.

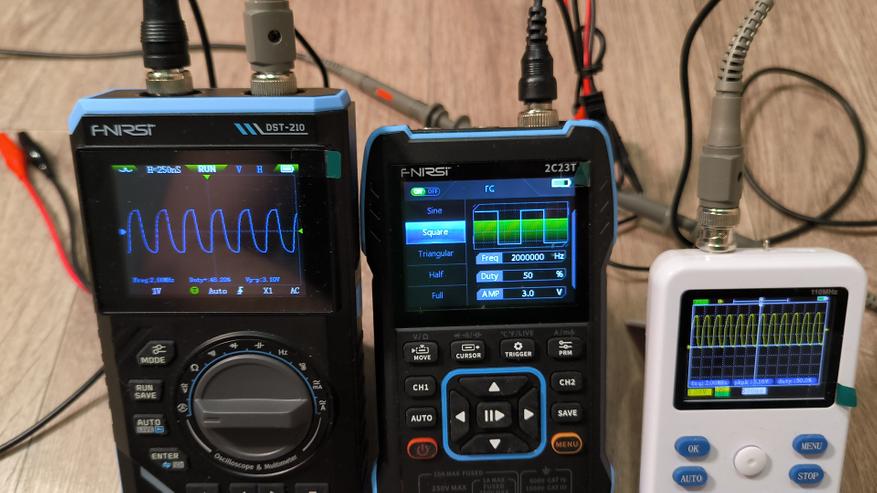

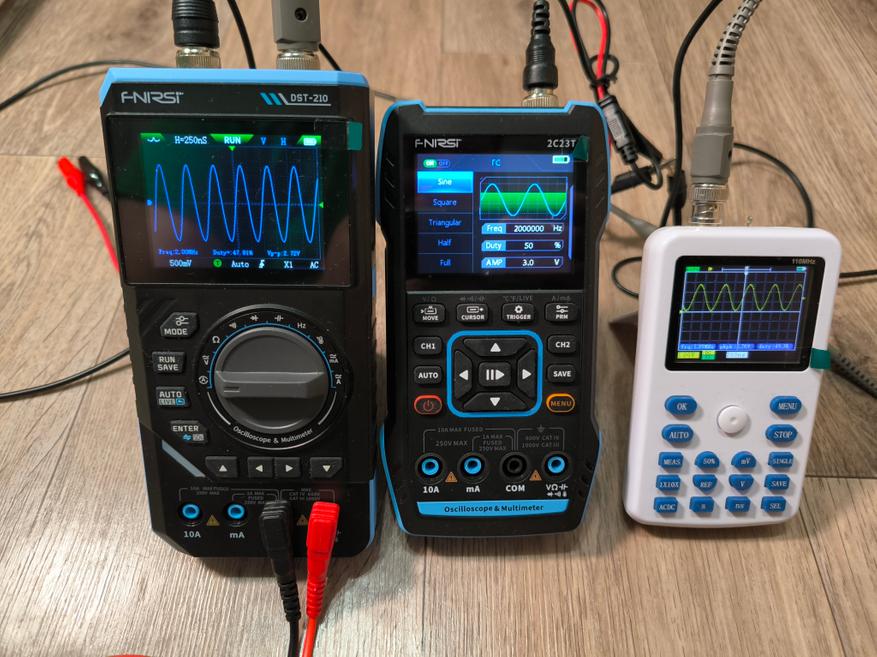

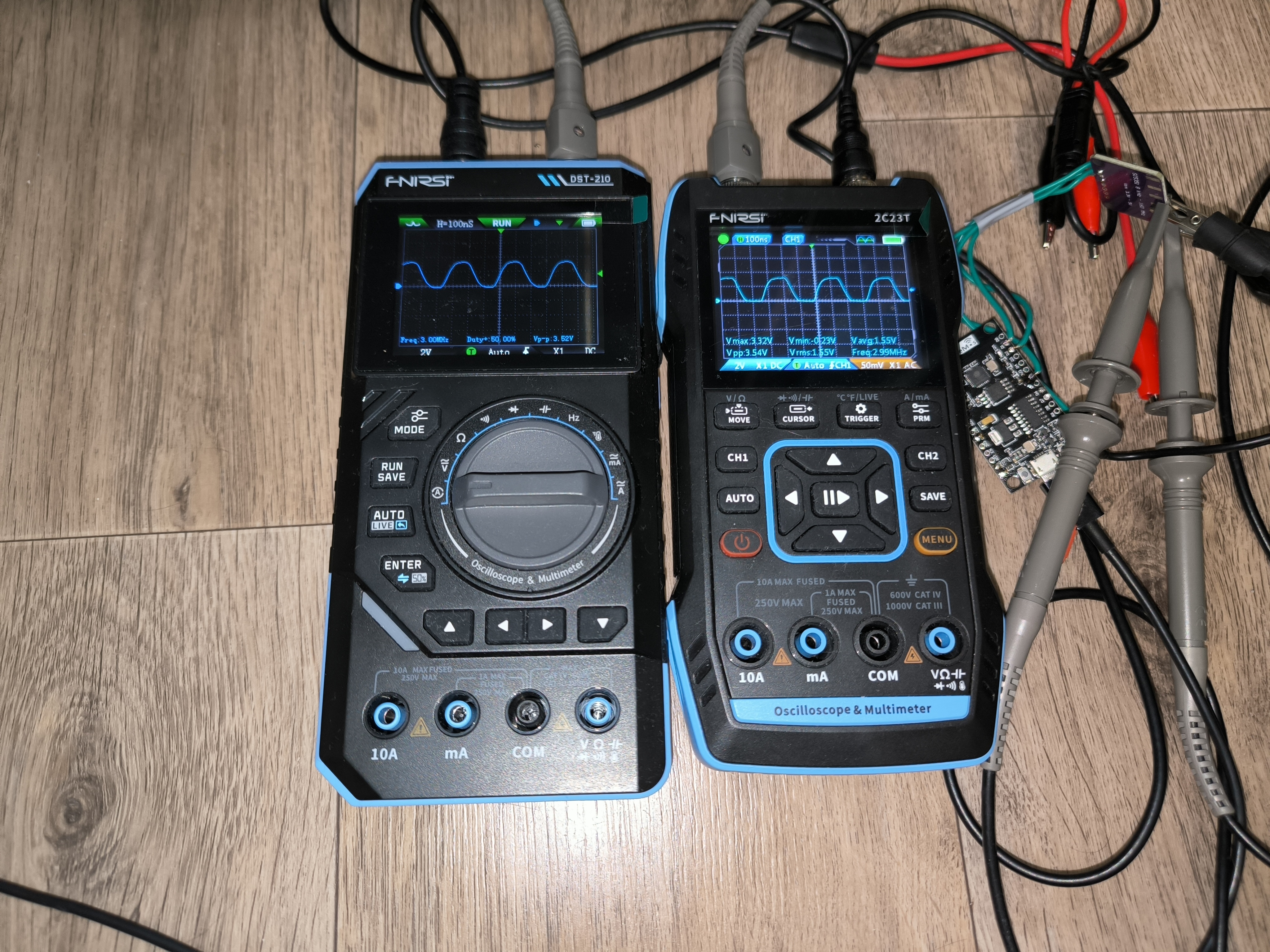

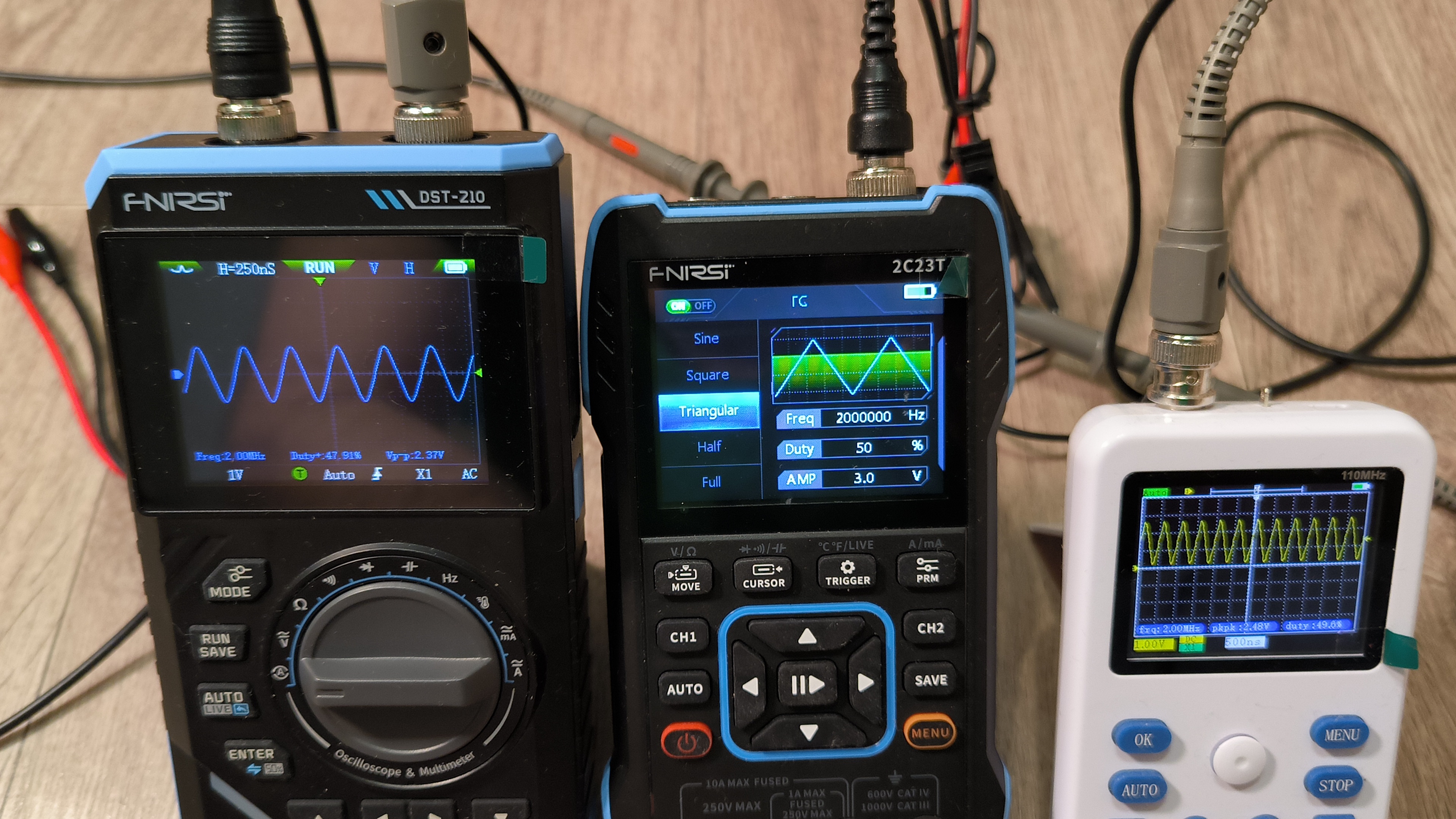

В качестве тестируемого выступает Fnirsi DST-210, а в качестве проверяющего, Fnirsi 1C15. Если на обоих приборах нажать кнопку «Auto», то DST-210 выставляет развёртку 500мВ/дел., а 1C15 1В/дел. В итоге, на DST-210 я изменил развёртку до 1В/дел.

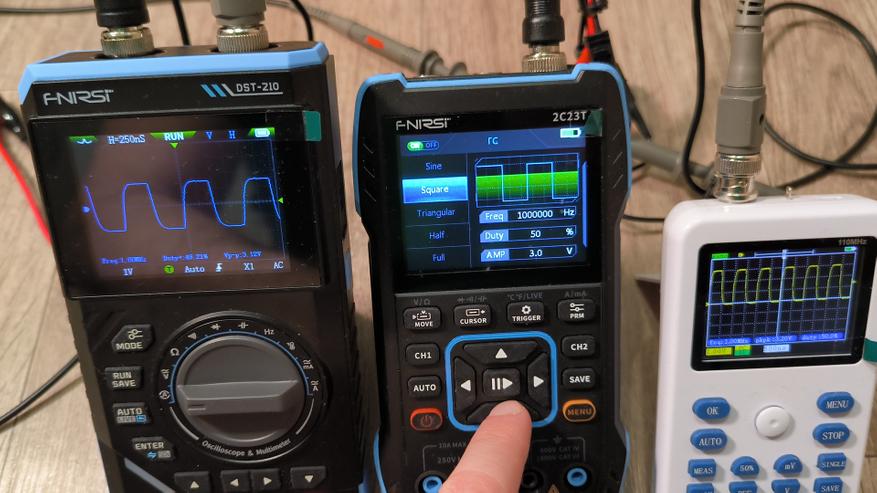

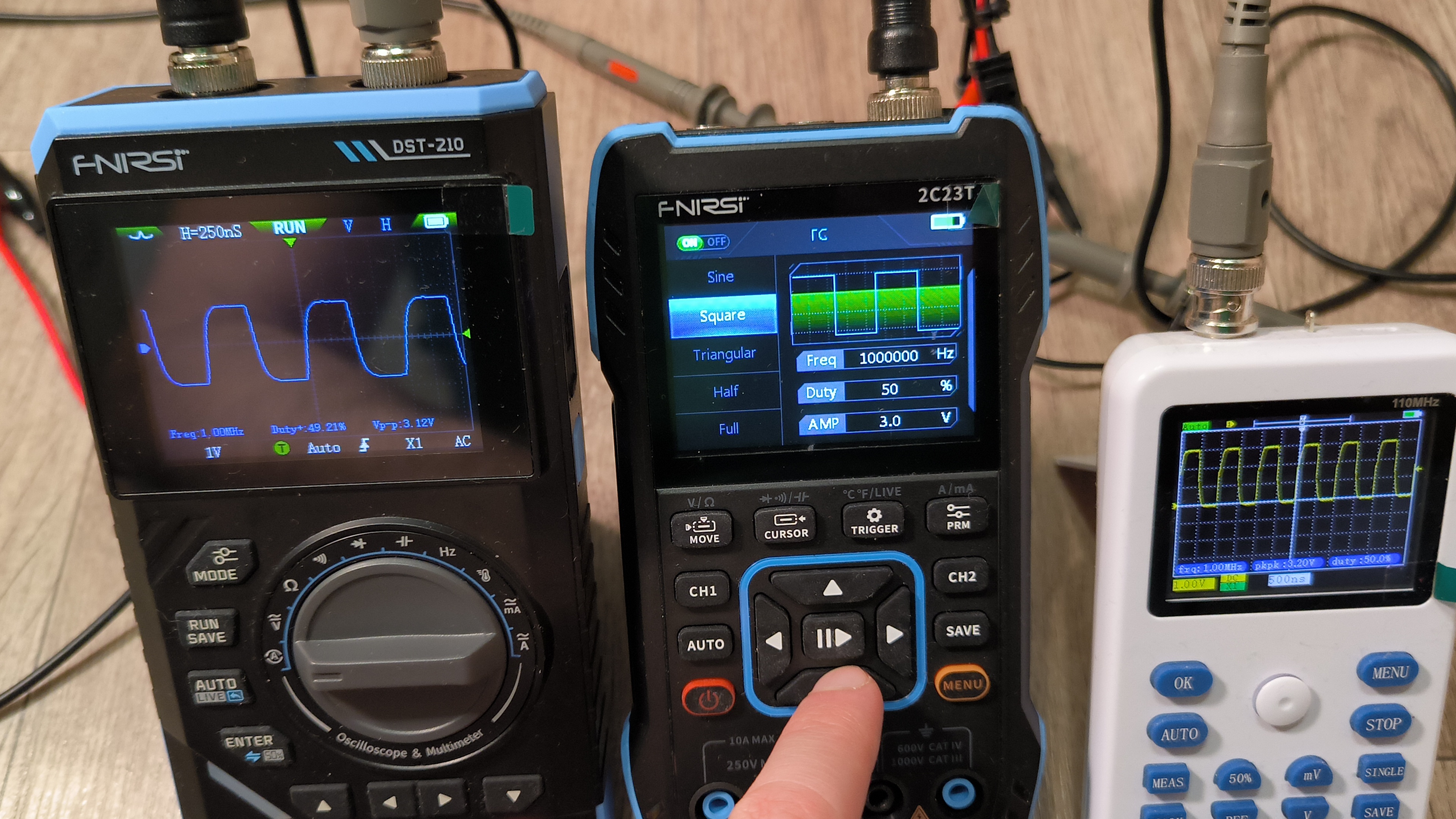

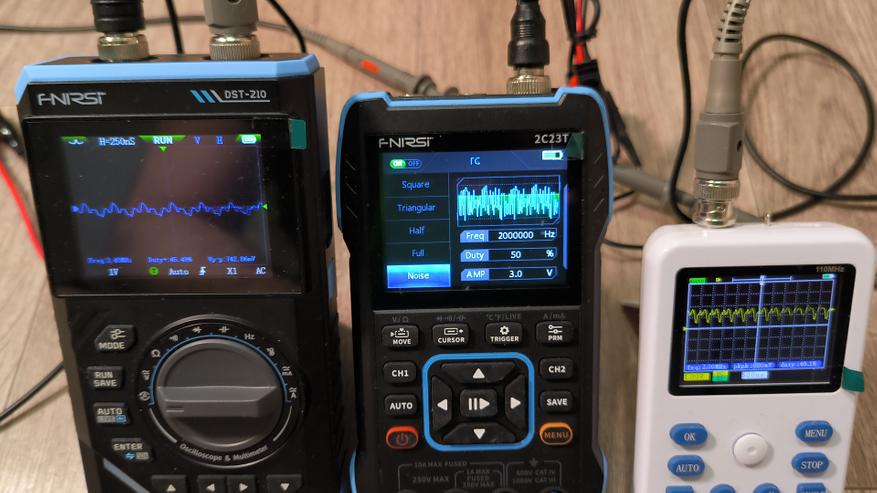

Генератор в 2C23T в режиме Square (квадратная волна, 2МГц), отдаёт сигнал уже не сильно похожий на ожидаемый, что фиксируется обоими устройствами. Если снизить выходную частоту генератора, то картина становится уже намного лучше.

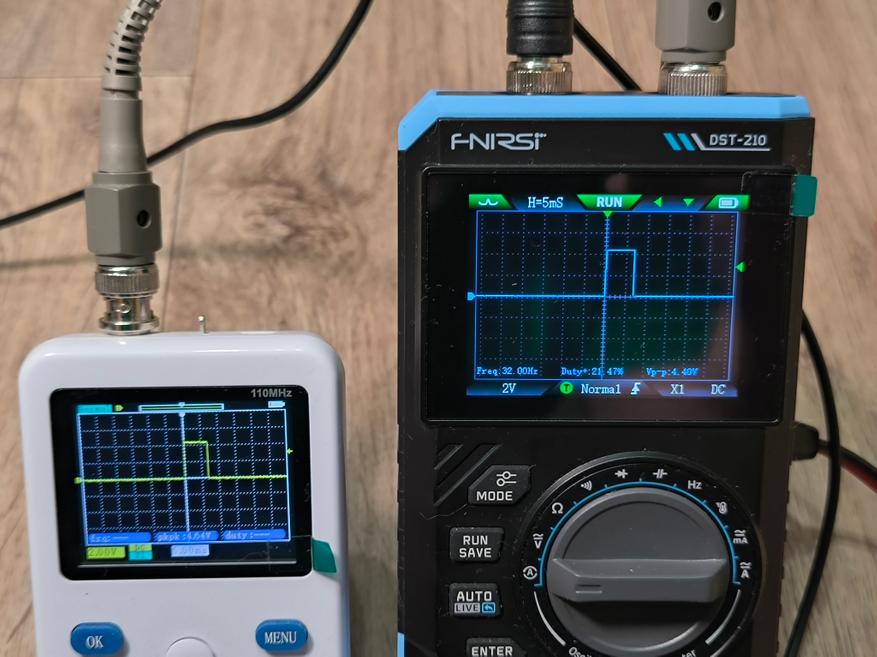

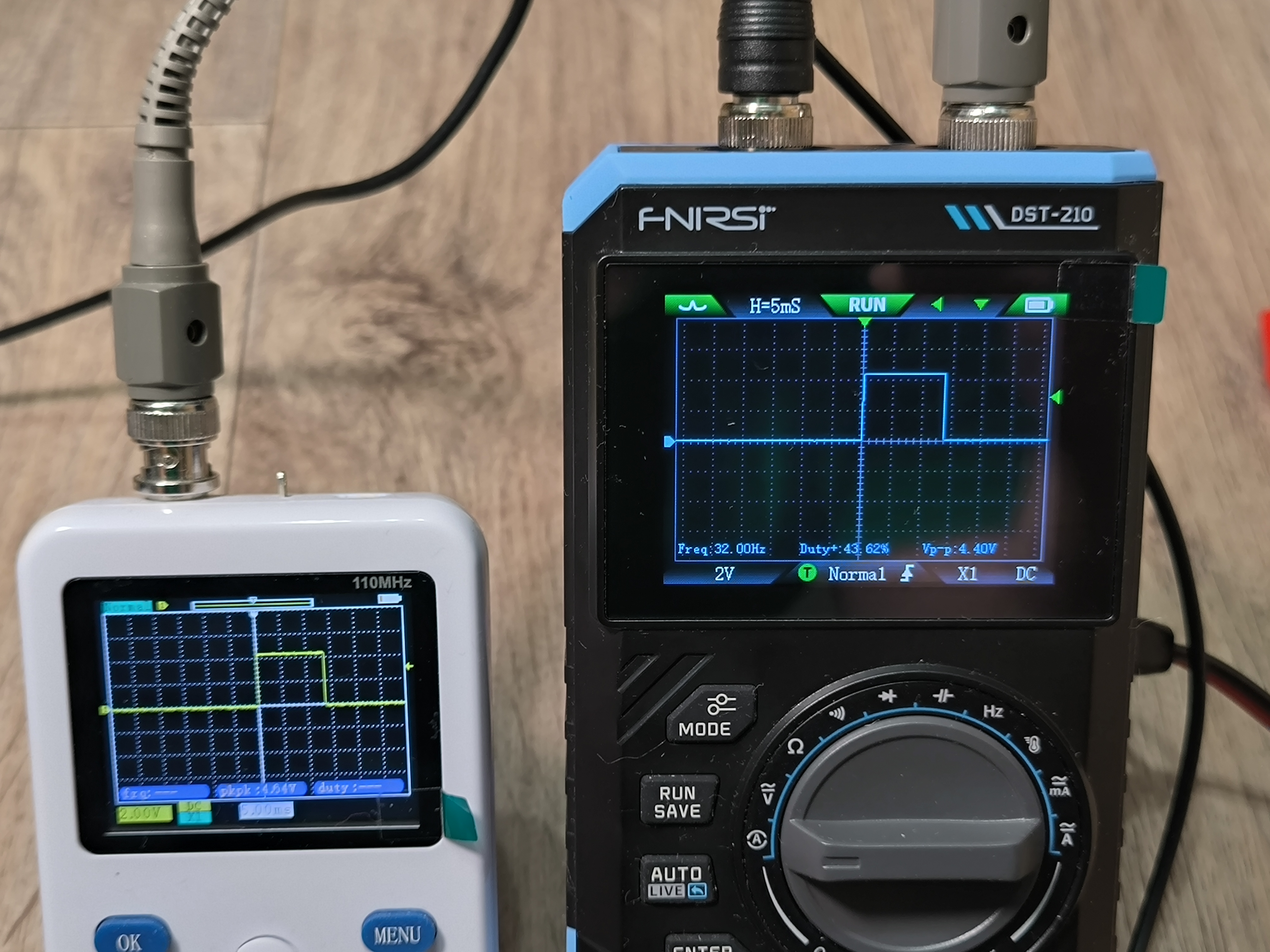

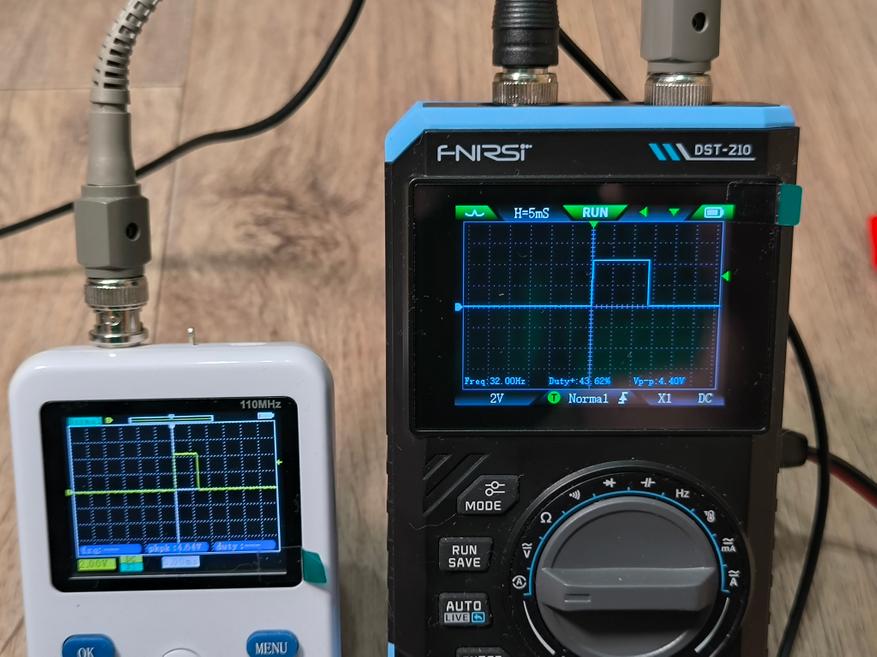

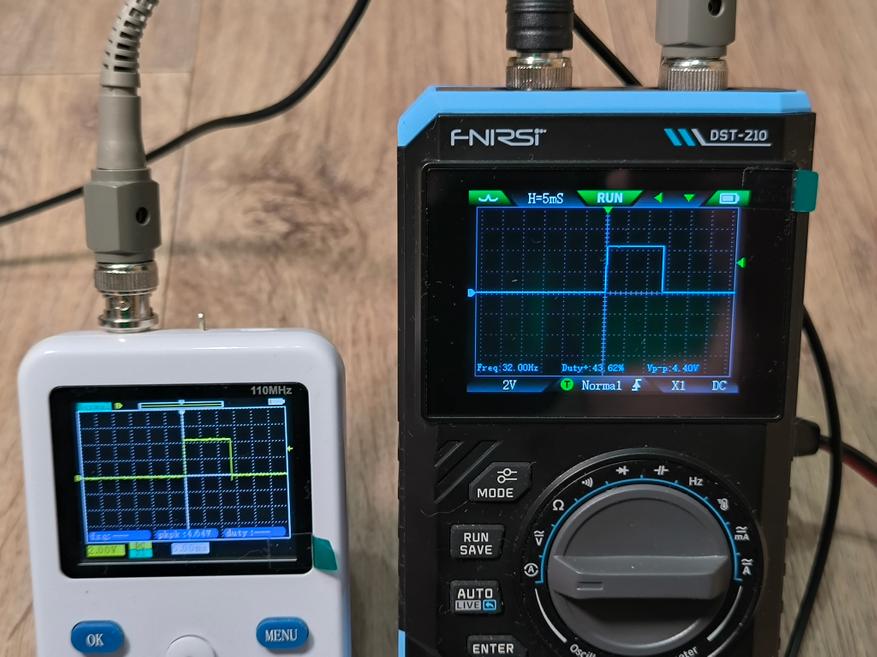

Теперь проверю насколько хорошо отработает триггер, в режиме Normal. В качестве эталона, использую 1C15.

Триггер в режиме Normal, на DST-210 работает не идеально. В отличии от 1C15, прибор периодически пропускал импульсы, продолжая отображать «пойманное» ранее значение. Триггер здесь работает значительно лучшем у Fnirsi 2C23T, который пропускал большую часть импульсов. А ведь Fnirsi 2C23T это прямой конкурент DST-210, но правда имеющий уже два канала осциллографа, с теми же параметрами что у DST-210.

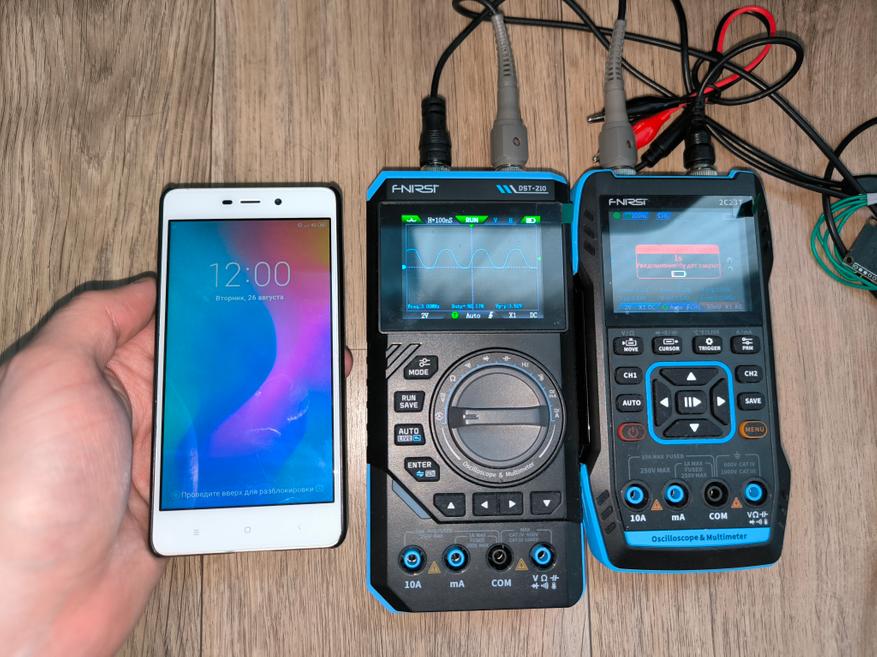

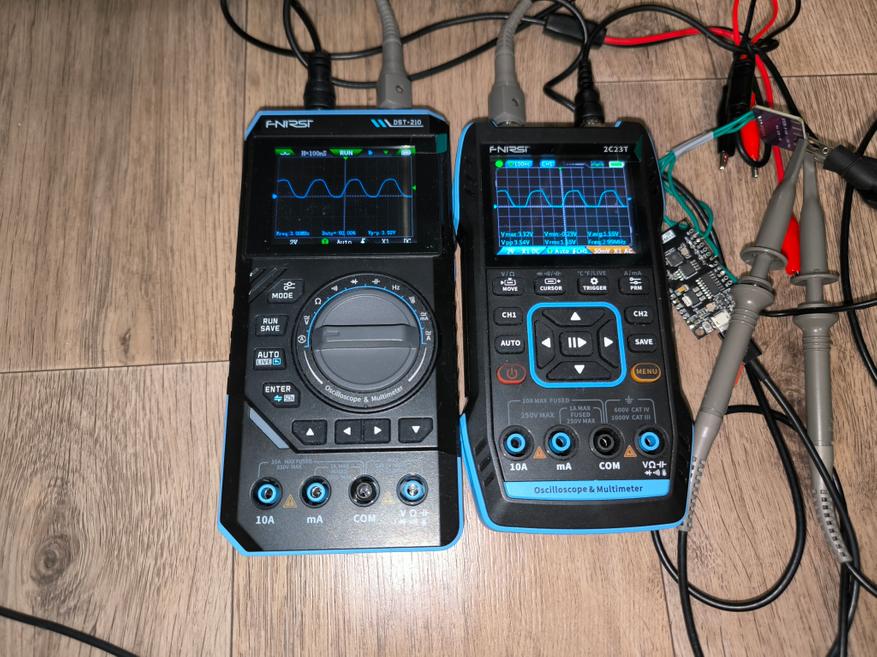

Сравнение времени автономной работы Fnirsi DST-210 и Fnirsi 2C23T, в режиме осциллографа.

Так как я достаточно давно использую 2C23T, в том числе, в своих обзорах на компьютерные блоки питания, я примерно прикидываю на сколько хватит его аккумулятора. В процессе тестирования DST210, у меня возникло ощущение, что его время автономной работы должно быть ощутимо выше чем у 2C23T, так как индикатор разряда аккумулятора изменял своё состояние очень медленно. Кстати, ёмкость аккумулятора у обоих приборов одинаковая, и составляет 3000мА*ч. Я решил сравнить время автономной работы обоих приборов, подключив их к одному и тому же генератору сигналов, работающему на частоте 3МГц. Второй канал на 2C23T был отключен.

По итогу тестов, DST-210 проработал 10 часов, что на 4 часа больше чем у 2C23T (6 часов автономной работы), а это значительная разница.

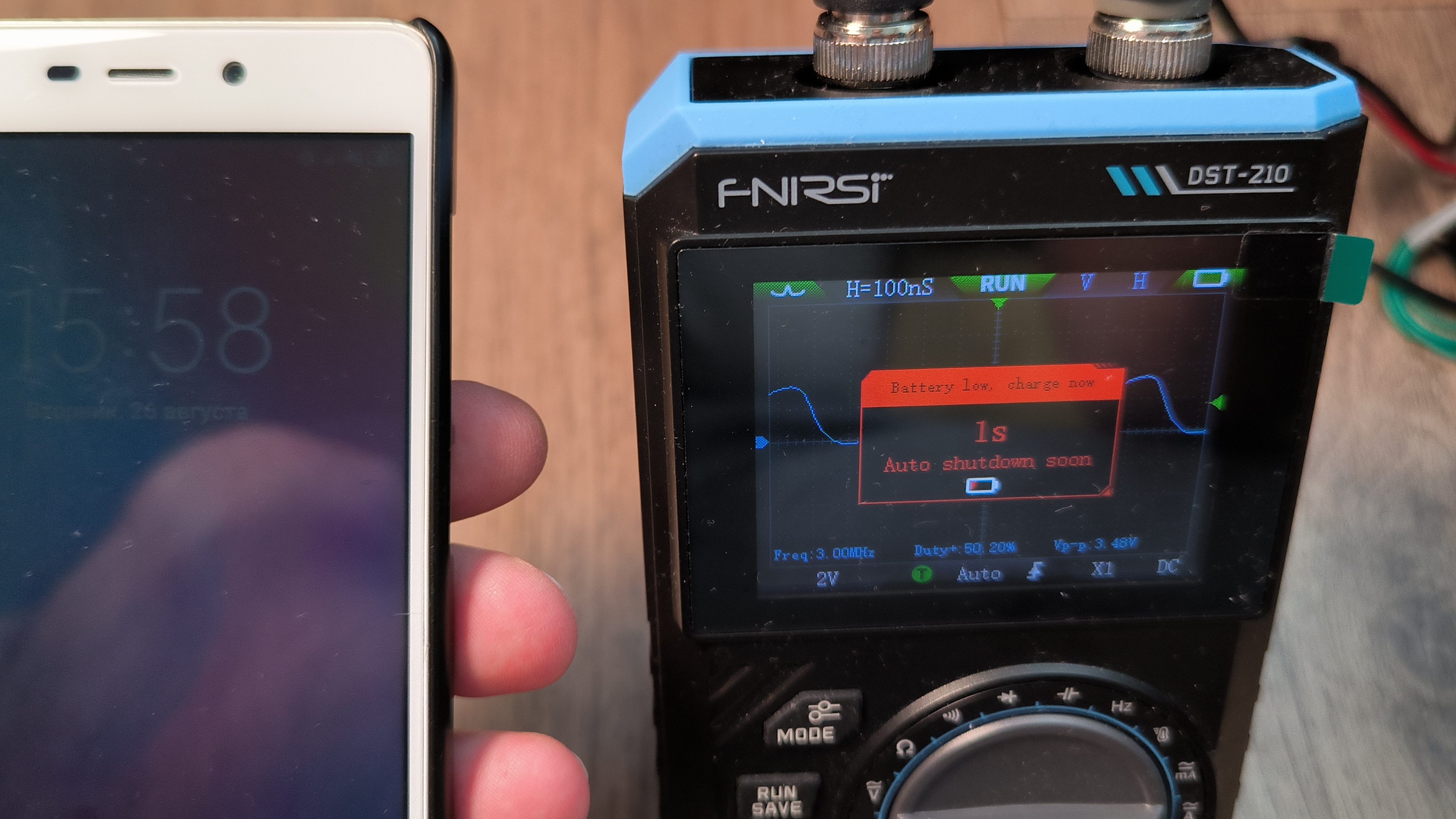

Единственное, 2C23T работал около минуты после появления предупреждения о полном разряде батареи, а DST-210 отключился практически сразу. Тут уже или особенность конкретного аккумулятора, или иные установки в прошивке.

Видеоверсия обзора:

Выводы

Fnirsi DST-210 -это удачный продукт 3 в 1. За относительно небольшую стоимость, получаем достаточно быстрый, и точный мультиметр, отвечающий современным требованиям, неплохой осциллограф, и генератор сигналов.

Для мультиметра предусмотрена отдельная «крутилка», что сильно упрощает управление (дополнительное удобство), и в конечном счёте это экономит время. Если брать во внимание тот факт, что многим радиолюбителям, для анализа работы различных устройств (например, БП), будет вполне достаточно одного канала осциллографа, рассчитанного на полосу 10МГц, то Fnirsi DST210 полностью закроет потребность в осциллографе. Отмечу достаточно хорошее время автономной работы прибора, в режиме осциллографа, составляющее 10 часов, что будет особенно актуально, в случае постоянного перемещения прибора с места на место. Не будет лишним и наличие генератора сигналов, пусть и не очень интересного в плане максимально поддерживаемой частоты, но зато имеющего 13 программ.

Из минусов Fnirsi DST-210, я могу назвать лишь не сильно расторопную прозвонку, впаянные керамические предохранители, и не идеально работающий триггер (Normal). Учитывая стоимость Fnirsi DST-210, я могу отнести его к очень интересным вариантам устройств 3 в 1.
