Обзор электронной нагрузки Аlientek EL15, которая помещается в корман

Данный тестер будет особенно полезен людям, которые занимаются тестированием аккумуляторов, зарядных устройств и блоков питания. Устройство выполнено в компактном корпусе и оснащено LCD-дисплеем, что обеспечивает наглядное отображение всех параметров. Управление очень удобное, интуитивно понятное и не требует специальных навыков, благодаря чему прибор комфортен в повседневном использовании как для профессионалов, так и для начинающих пользователей.

Технические характеристики

Упаковка и комплеткация

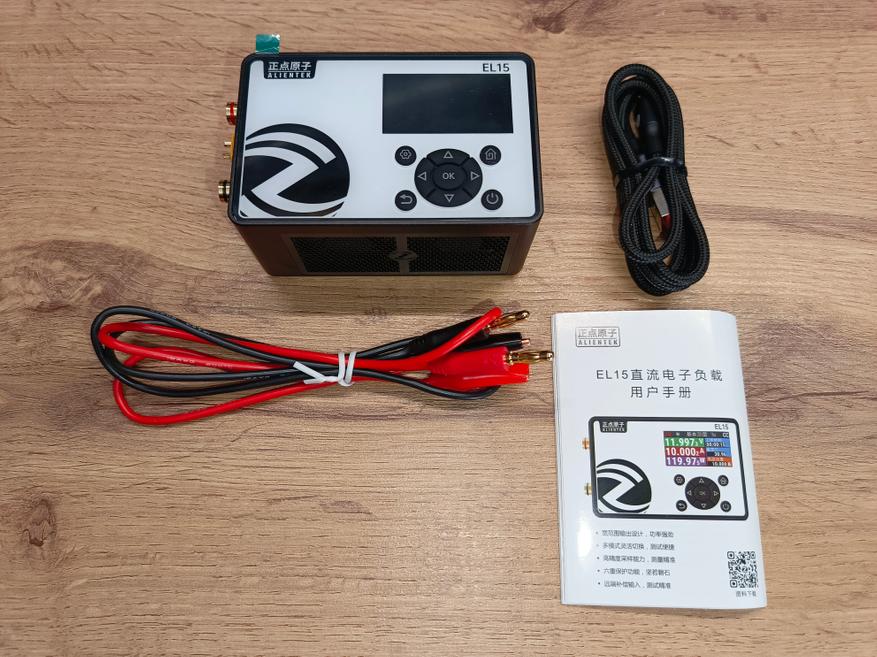

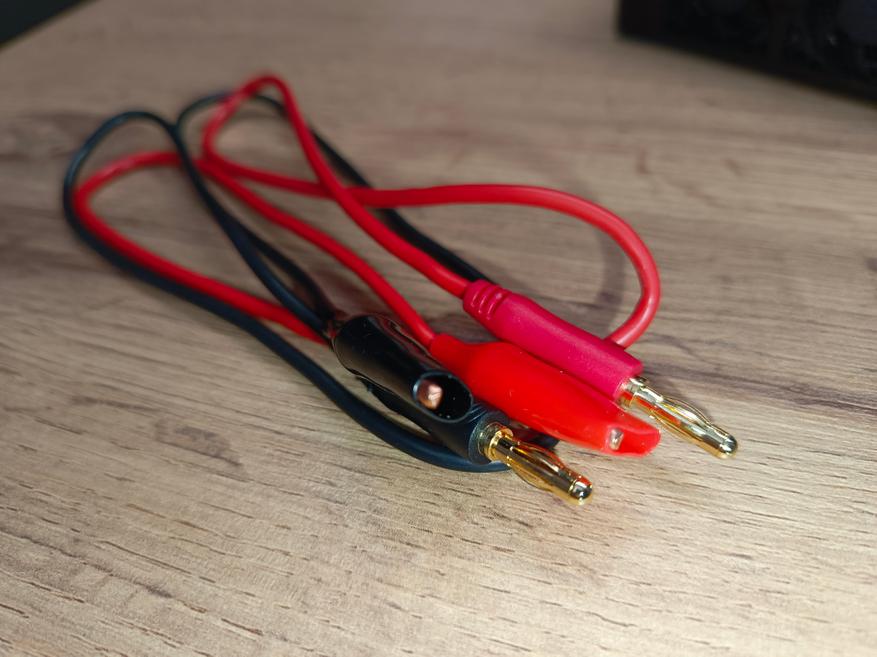

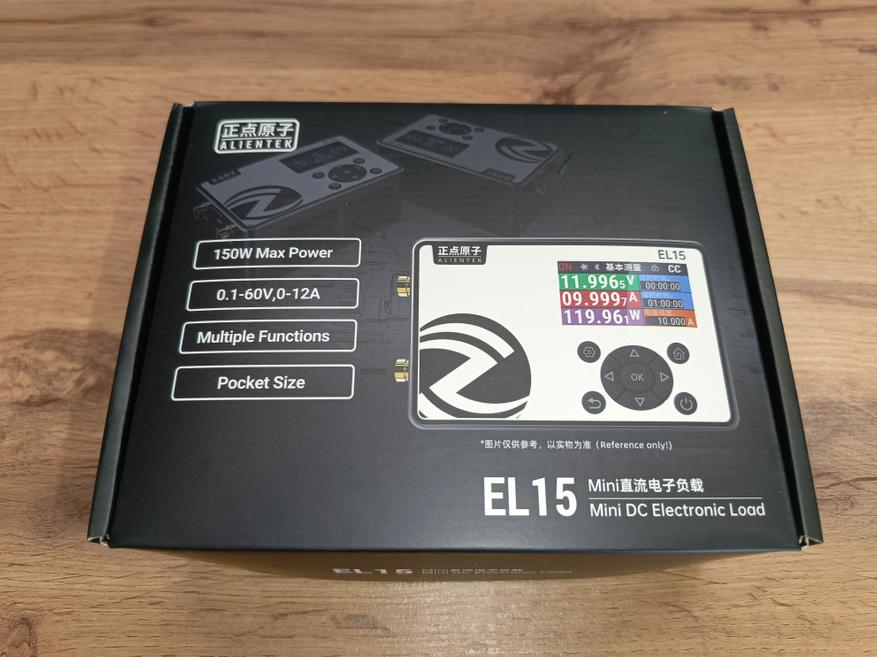

Устройство упаковано в картонную коробку, заполненную поролоновыми вставками. В комплект входят шнур питания и провода для подключения к тестируемому устройству. Также прилагается подробная инструкция на английском языке.

Внешний вид

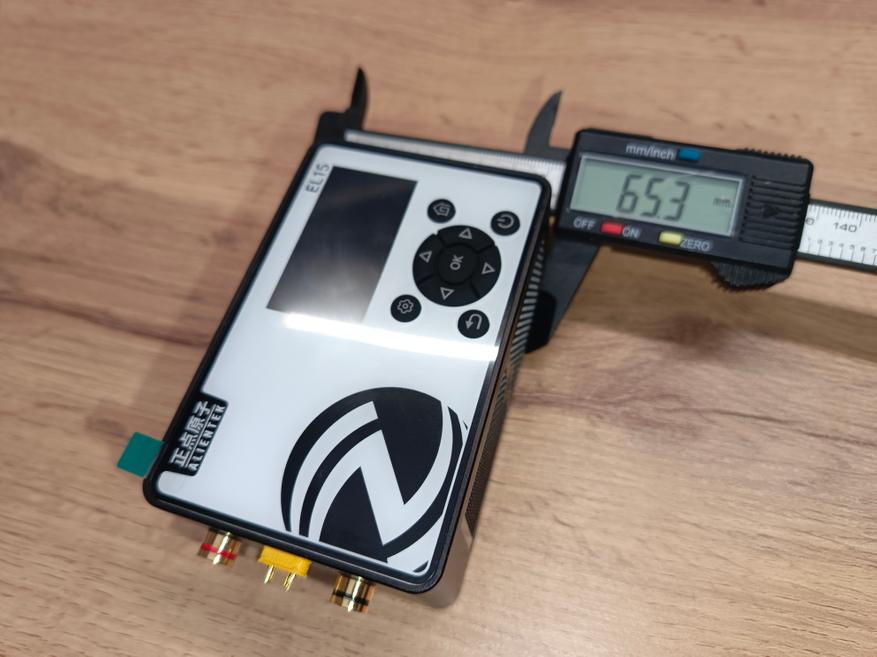

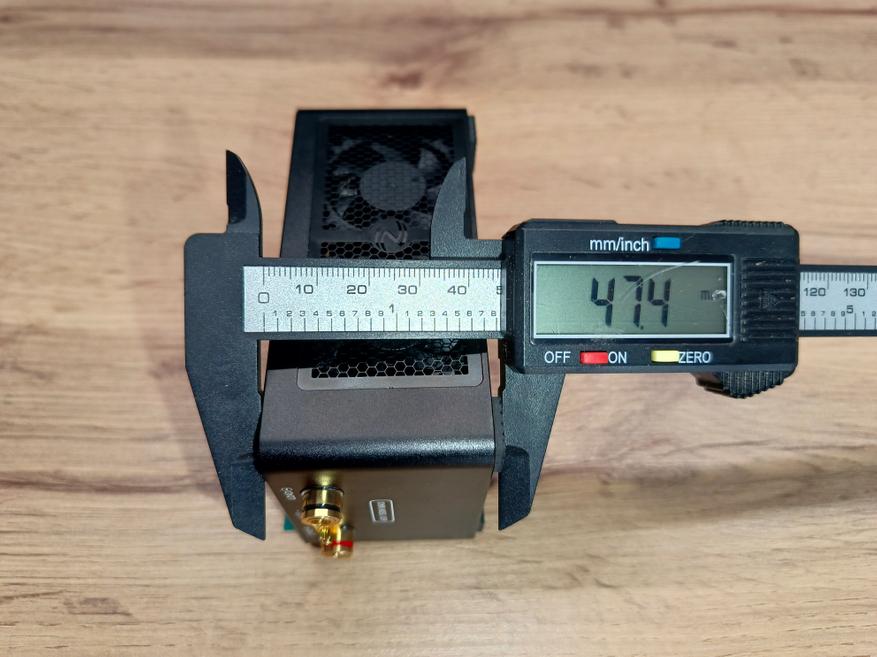

В первую очередь стоит обратить внимание на габариты устройства. Его ширина составляет всего 10 см, высота — 4,7 см, а глубина — 6.5 см. По сути, это компактная прямоугольная коробочка в прочном металлическом корпусе, оснащённая механическими кнопками управления. Лицевая панель выполнена из стекла, что придаёт устройству аккуратный и современный внешний вид.

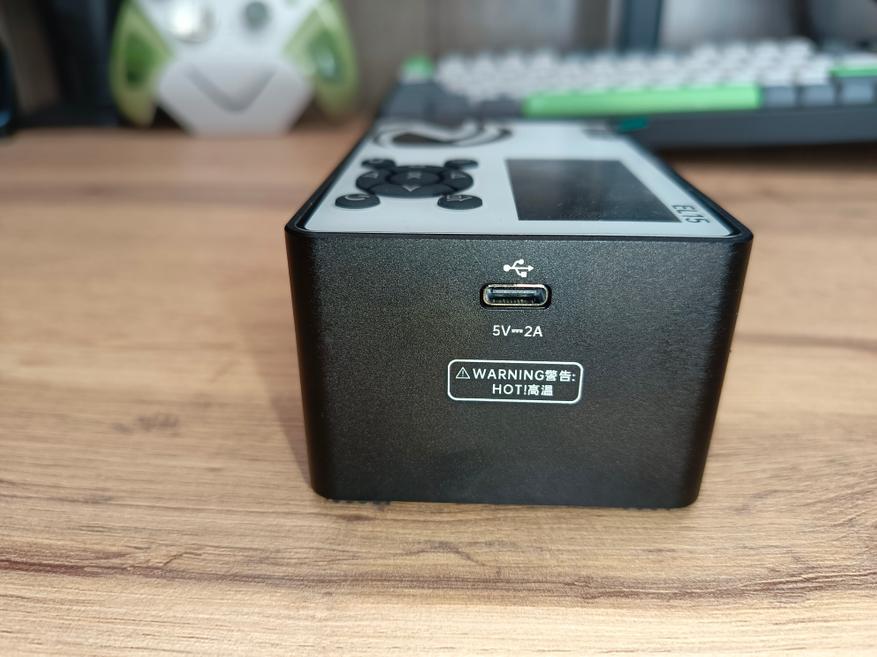

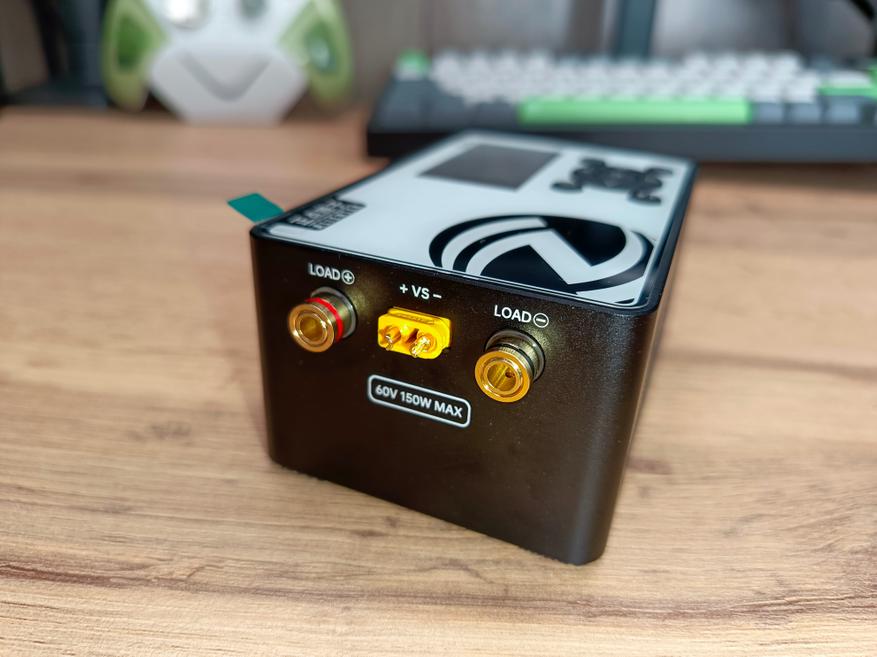

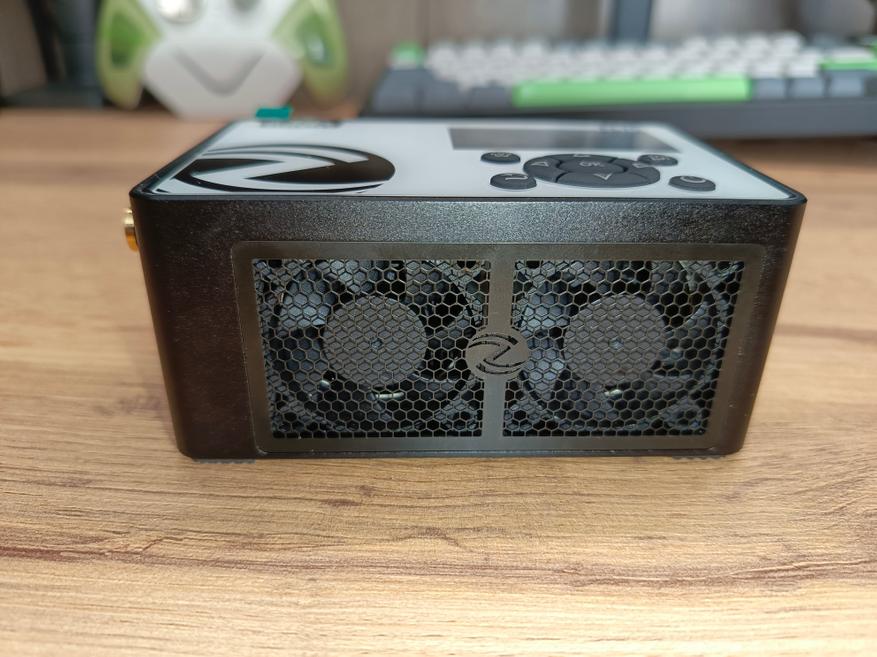

По бокам корпуса расположены вентиляционные отверстия, за которыми хорошо виден радиатор системы охлаждения и два вентилятора. С одного торца находится разъём для подключения питания, а с противоположной стороны размещены две клеммы под «бананы», а также силовой разъём XT60. Именно такими разъёмами оснащается большинство устройств со съёмными аккумуляторными батареями, что делает тестер универсальным и удобным в использовании.

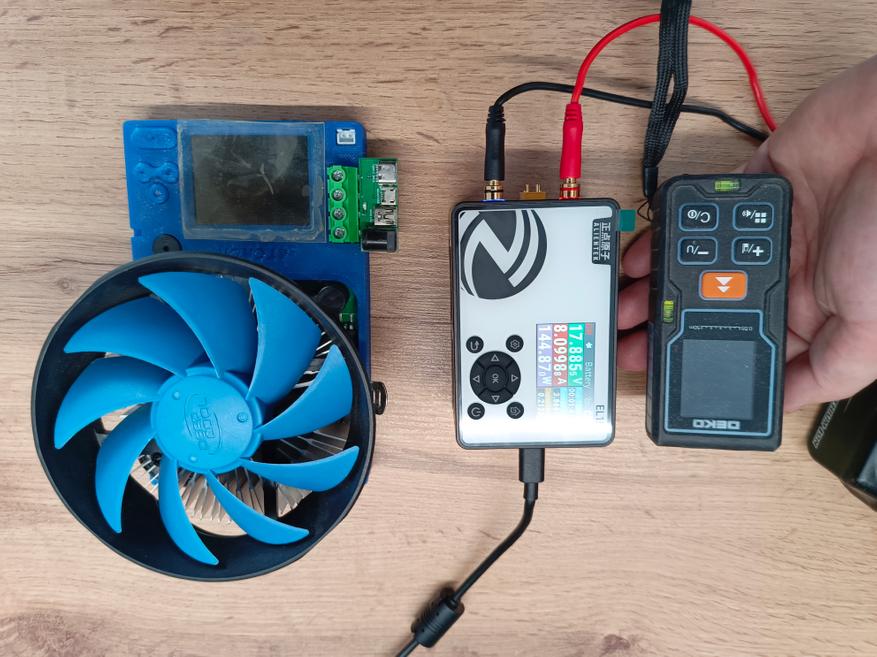

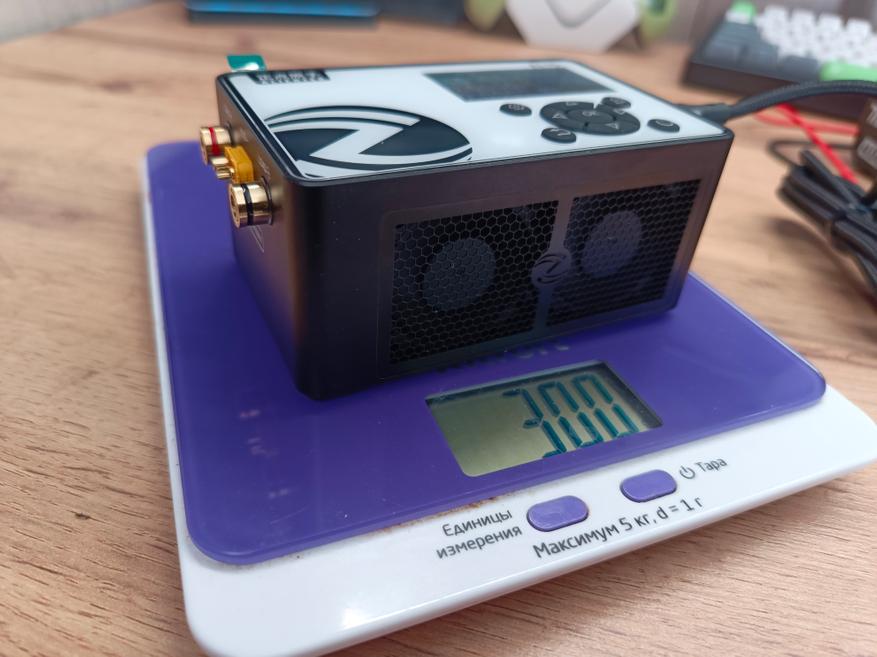

Вес нагрузки составляет всего 300 грамм, при этом по своим габаритам она заметно меньше большинства конкурентов. Устройство легко помещается в руке и не создаёт ощущения громоздкости. Для наглядного сравнения на фото представлен стандартный лазерный дальномер, который хорошо показывает, насколько компактной является данная нагрузка.

Тестирование

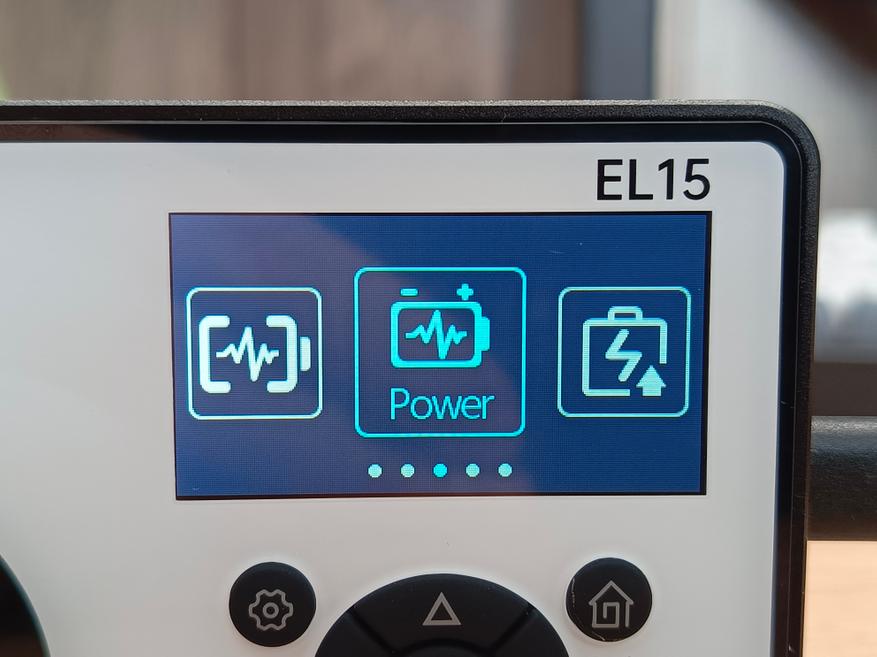

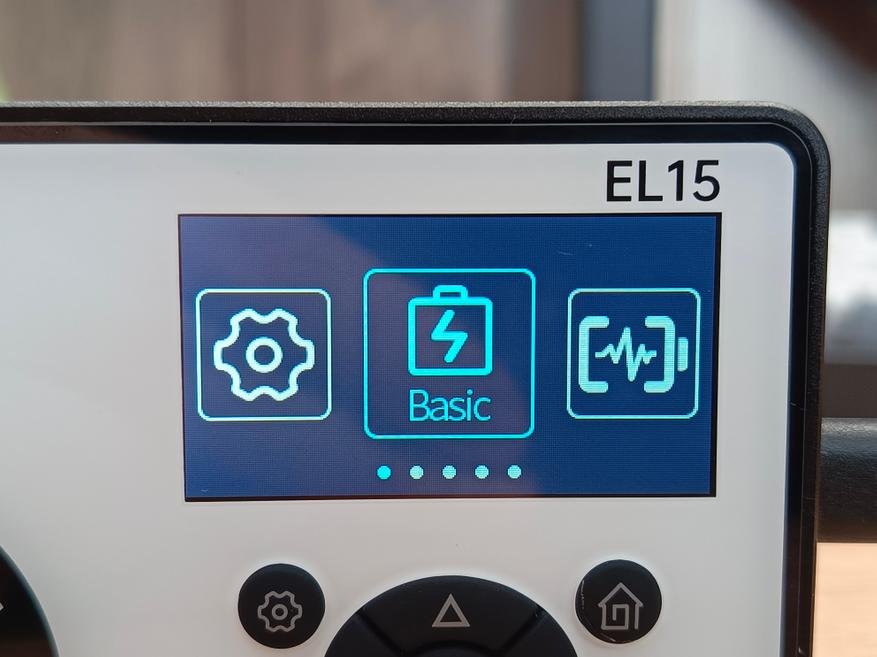

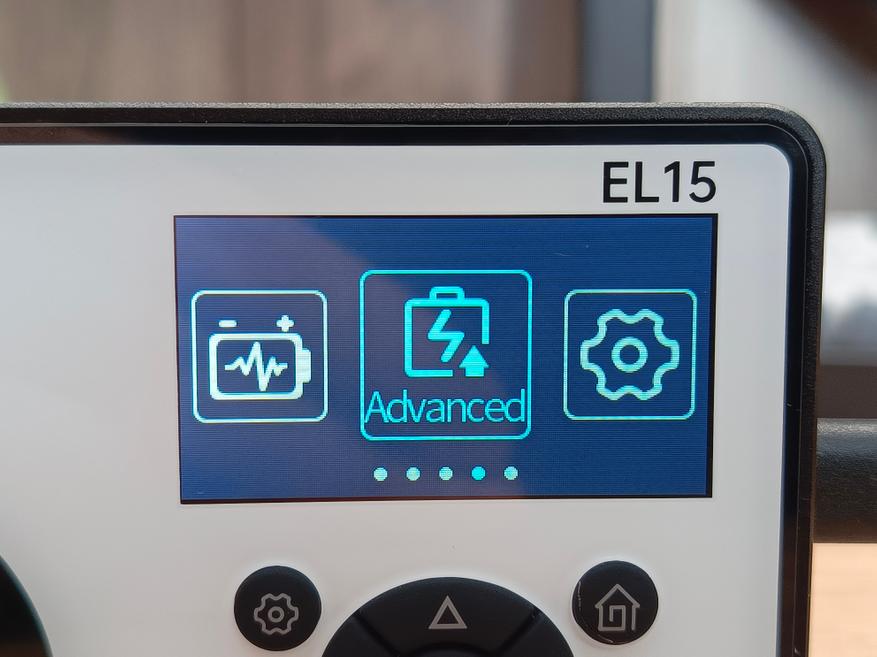

Устройство включается практически моментально, и сразу после запуска пользователь попадает в меню выбора режима работы. Всего предусмотрено четыре основных режима, каждый из которых предназначен для решения определённых задач. Пятым пунктом меню вынесены настройки, где можно задать необходимые параметры и адаптировать работу устройства под конкретные требования.

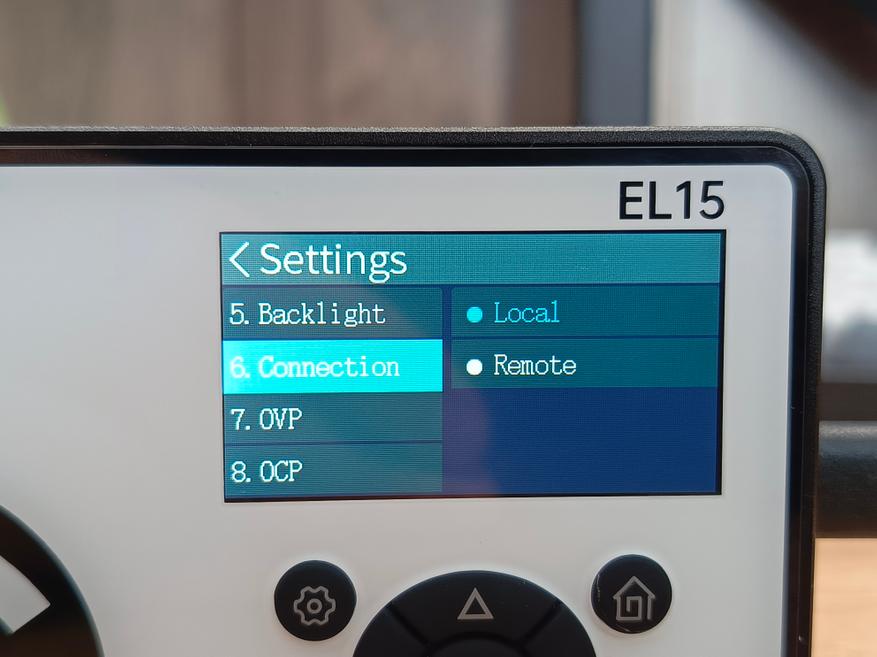

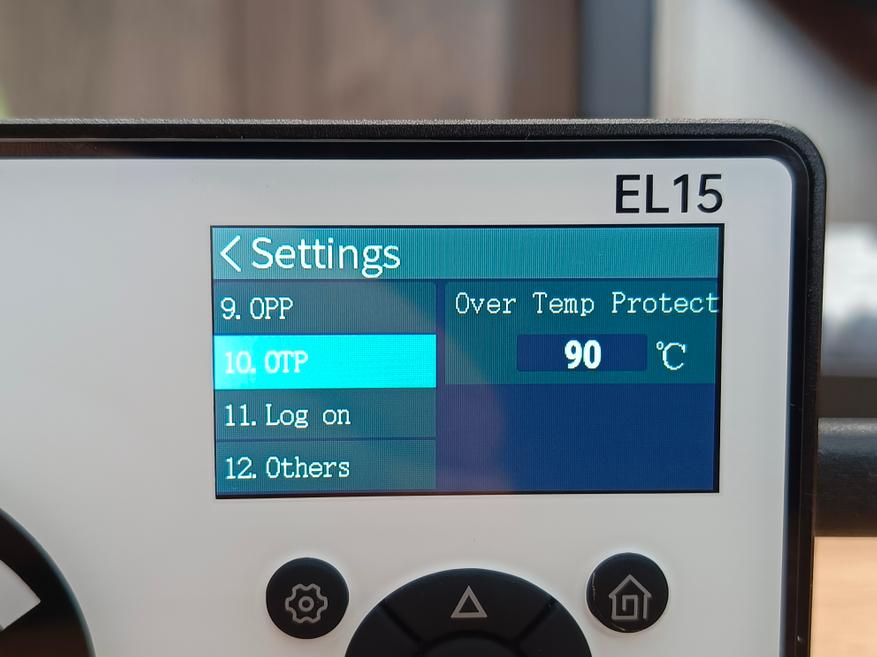

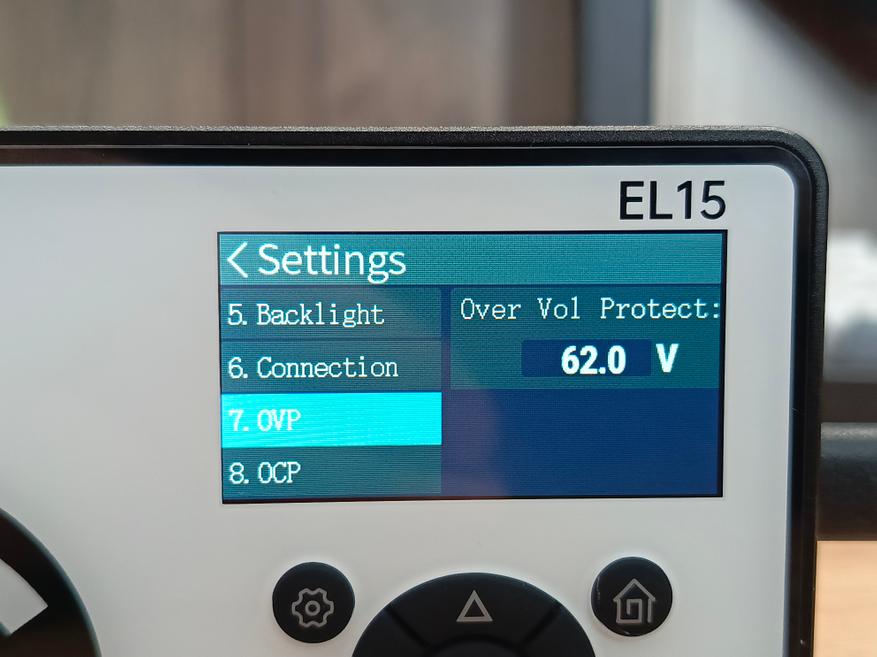

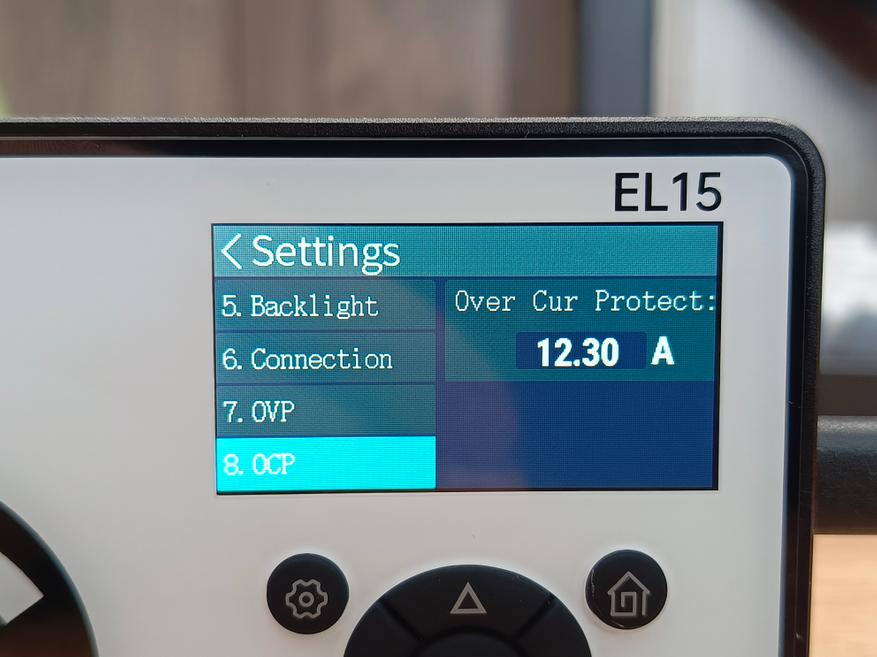

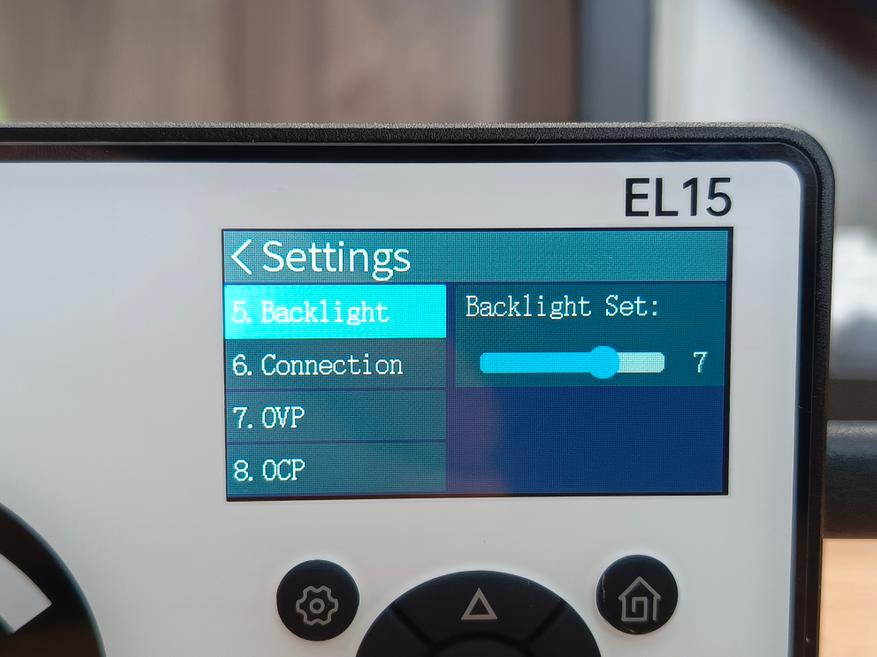

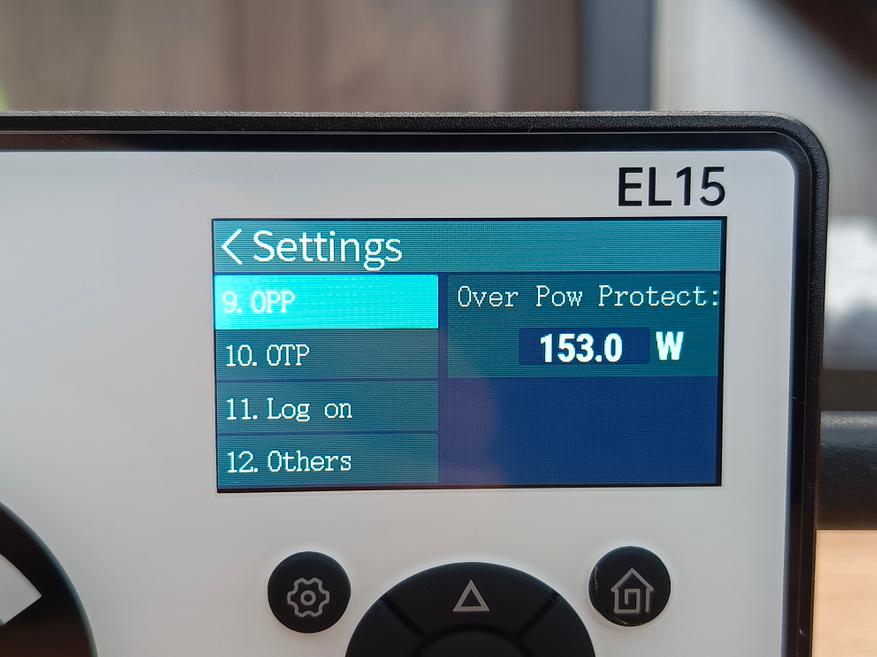

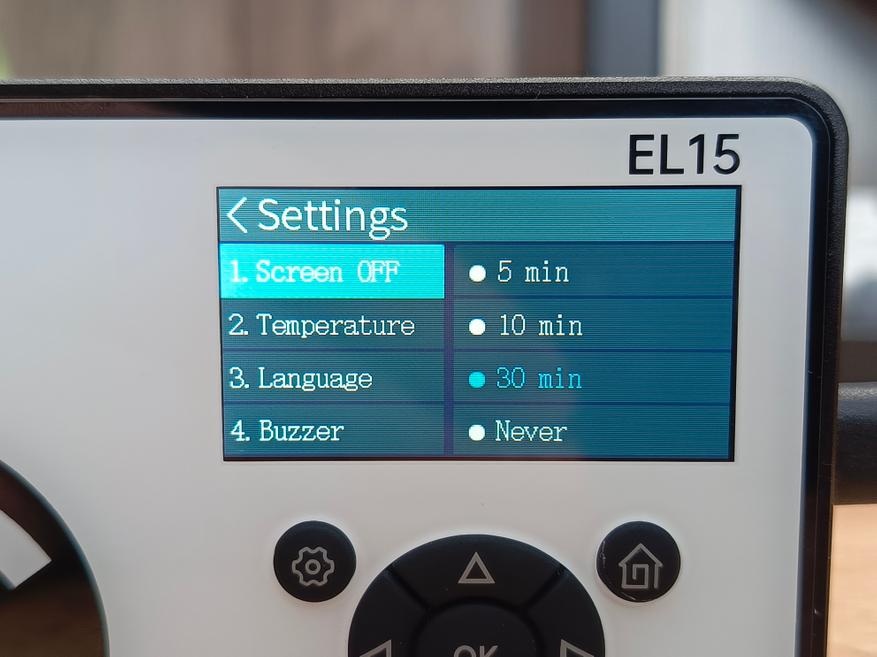

В разделе настроек можно задать параметры автоотключения, отрегулировать громкость встроенного динамика и настроить яркость дисплея. Кроме того, здесь устанавливаются пределы защиты по току, мощности и температуре, что позволяет обеспечить безопасную и стабильную работу устройства в различных режимах эксплуатации.

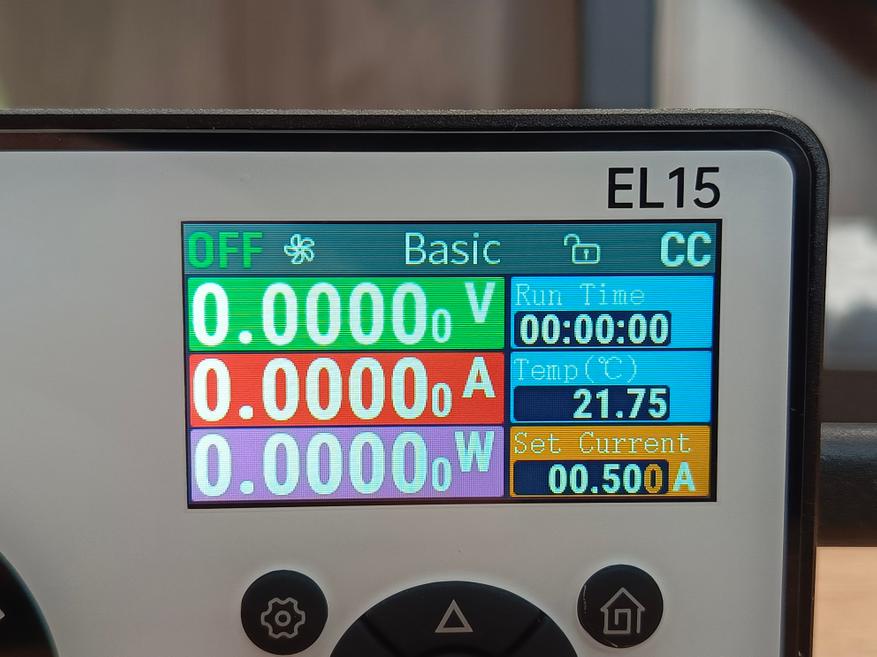

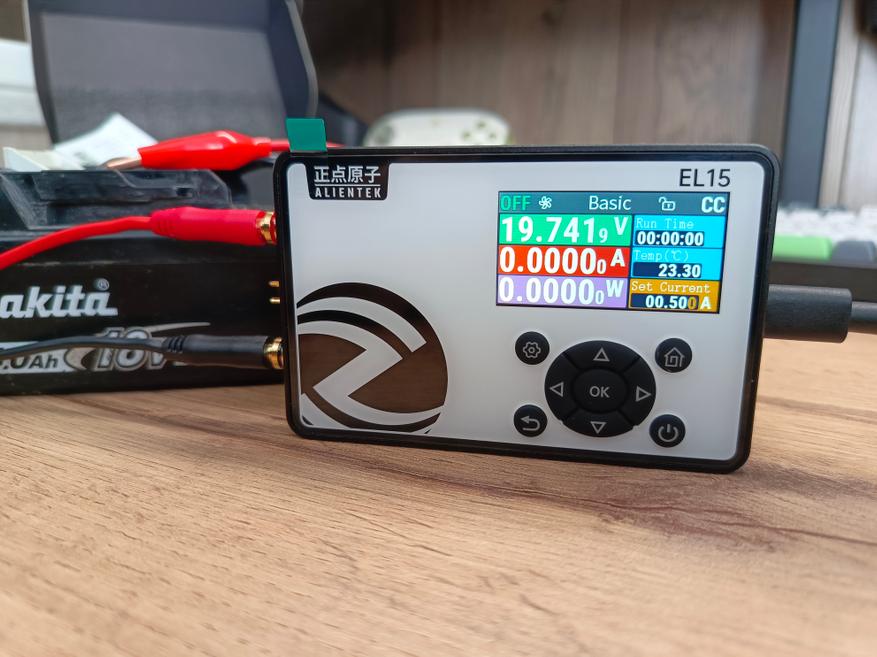

Режим Basic является самым простым — в нём задаётся только значение тока нагрузки. При этом на дисплее отображаются основные параметры: напряжение, ток, потребляемая мощность, температура устройства и общее время работы.

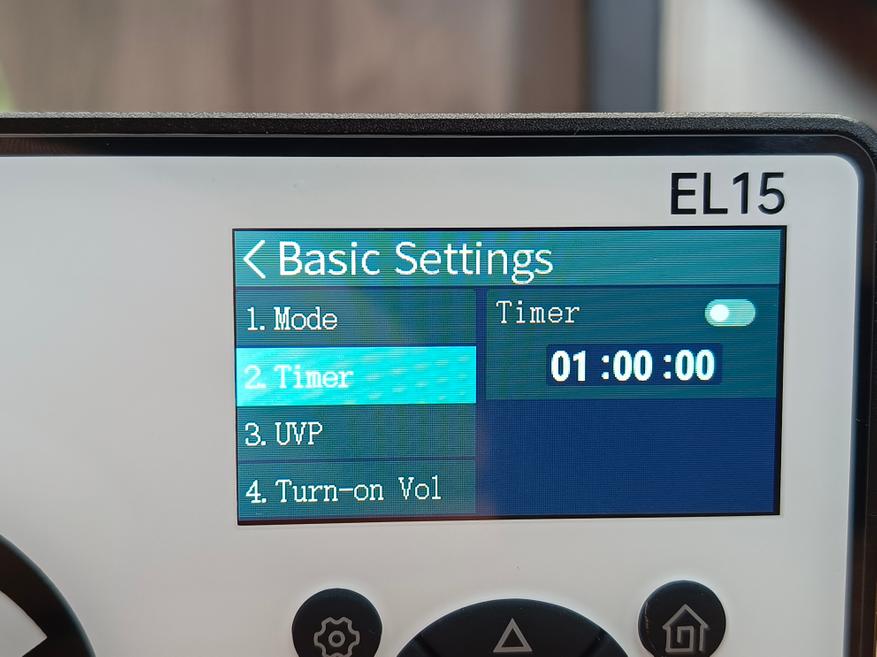

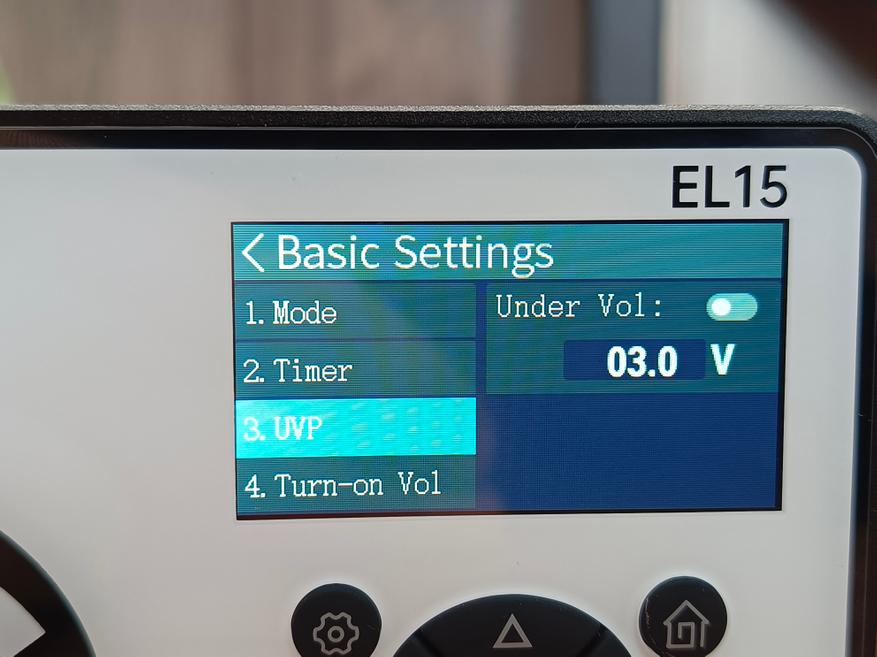

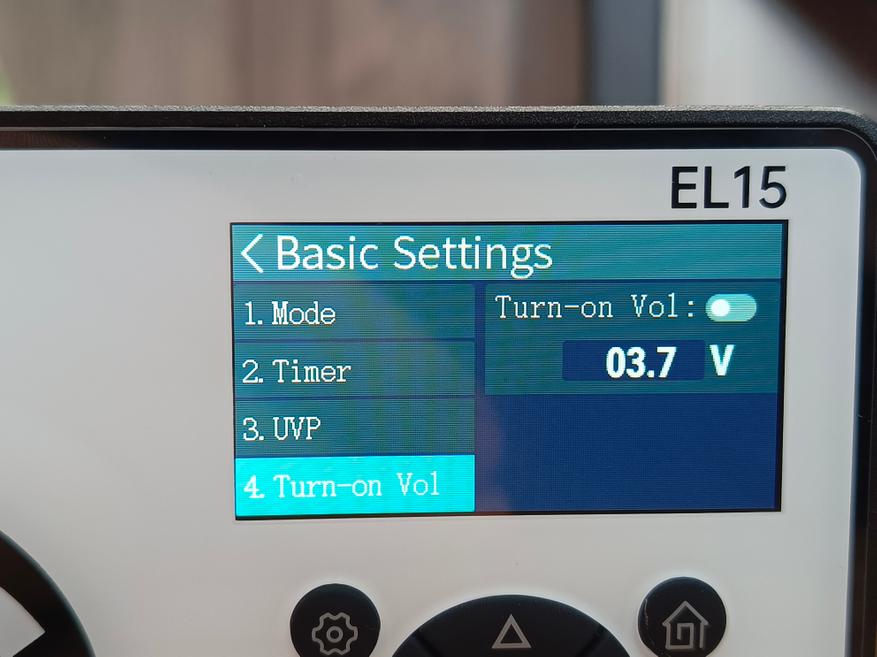

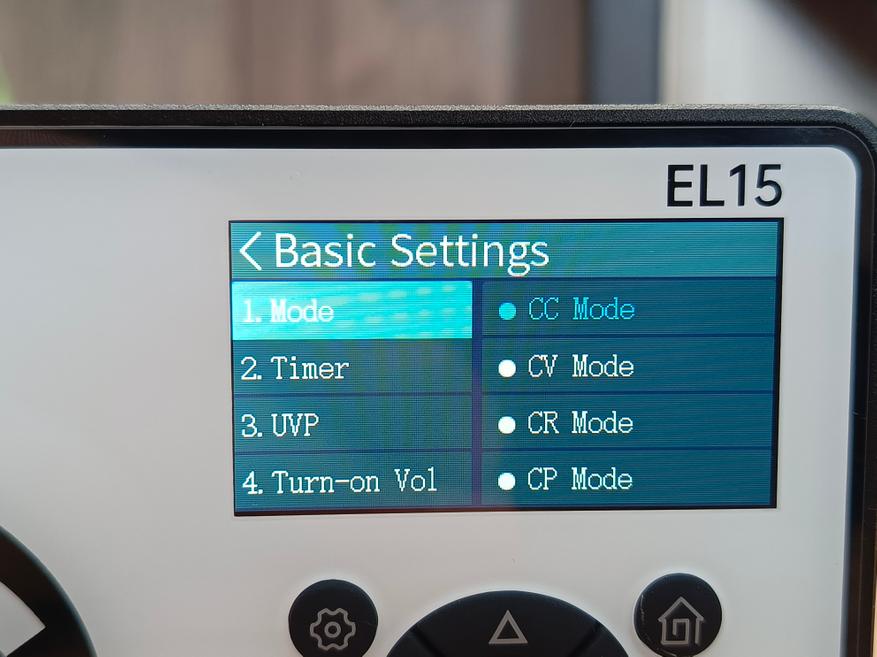

В каждом режиме предусмотрено дополнительное подменю, открывающее доступ к расширенным настройкам. В целом набор параметров типичный: можно задать ток, мощность, сопротивление и время работы. Такие подменю присутствуют во всех режимах, а количество доступных настроек достаточно велико, поэтому при необходимости с ними можно подробно ознакомиться самостоятельно.

Данный режим отлично подойдёт для тестирования блоков питания и зарядных устройств, позволяя быстро и наглядно оценить их работу под нагрузкой.

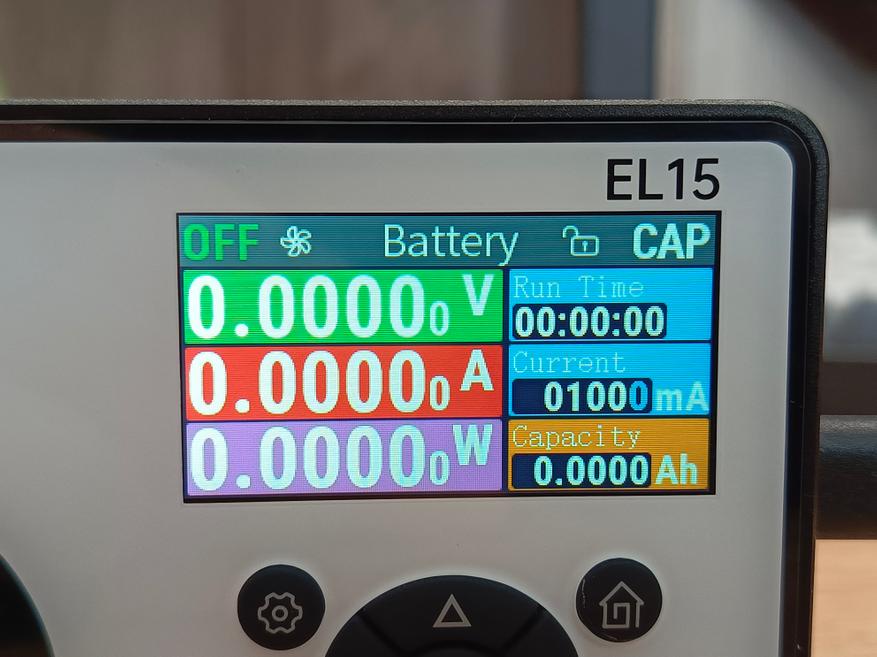

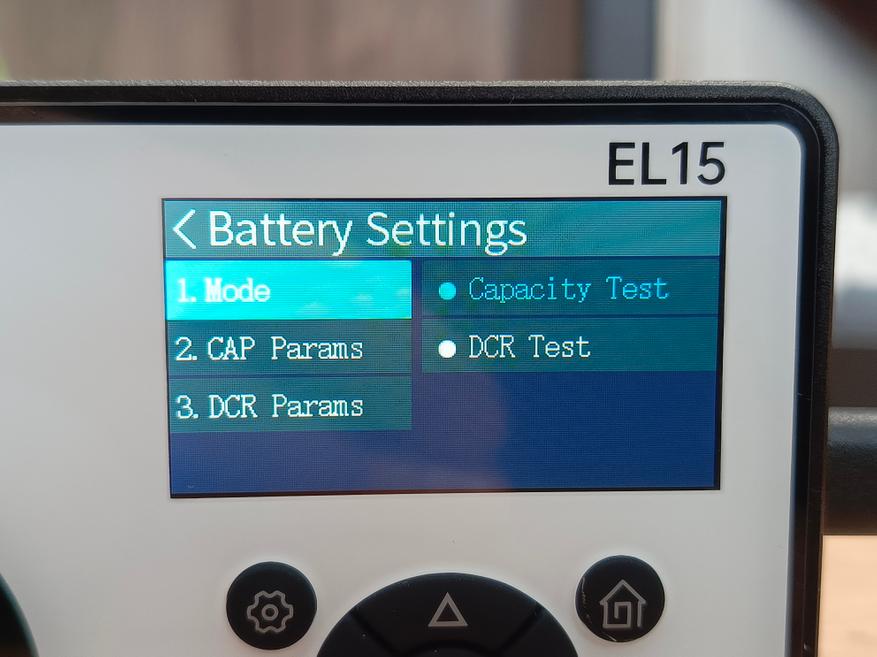

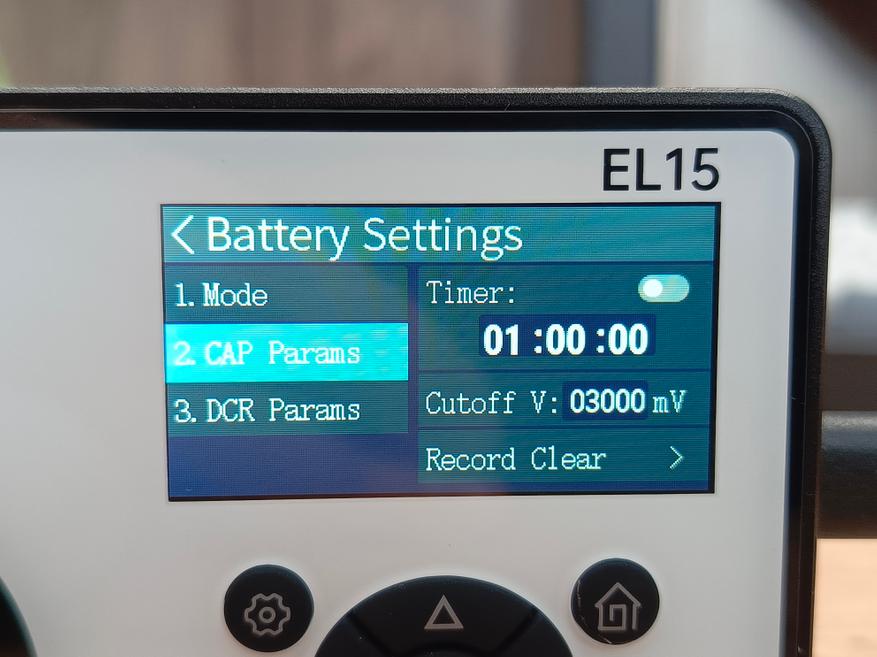

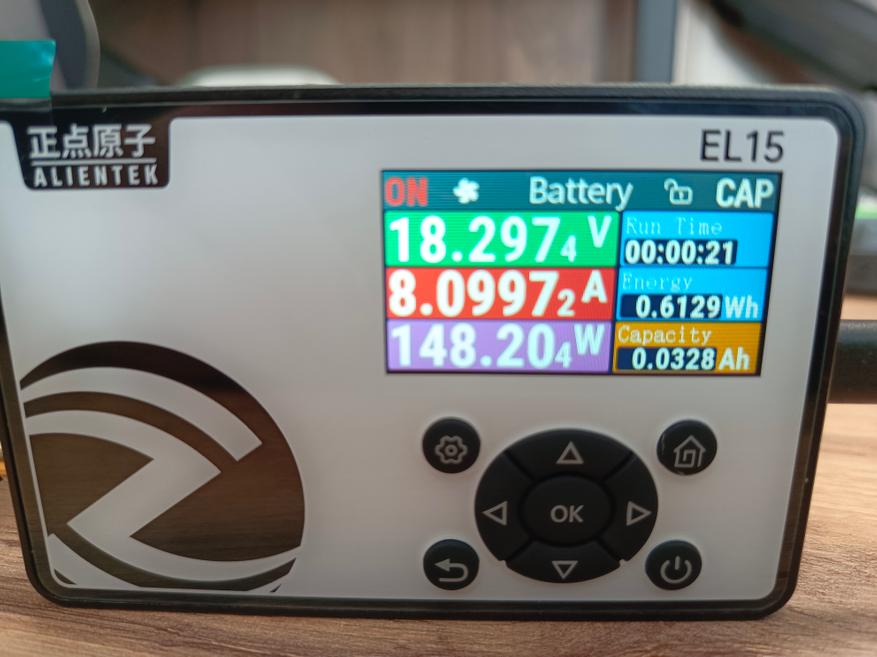

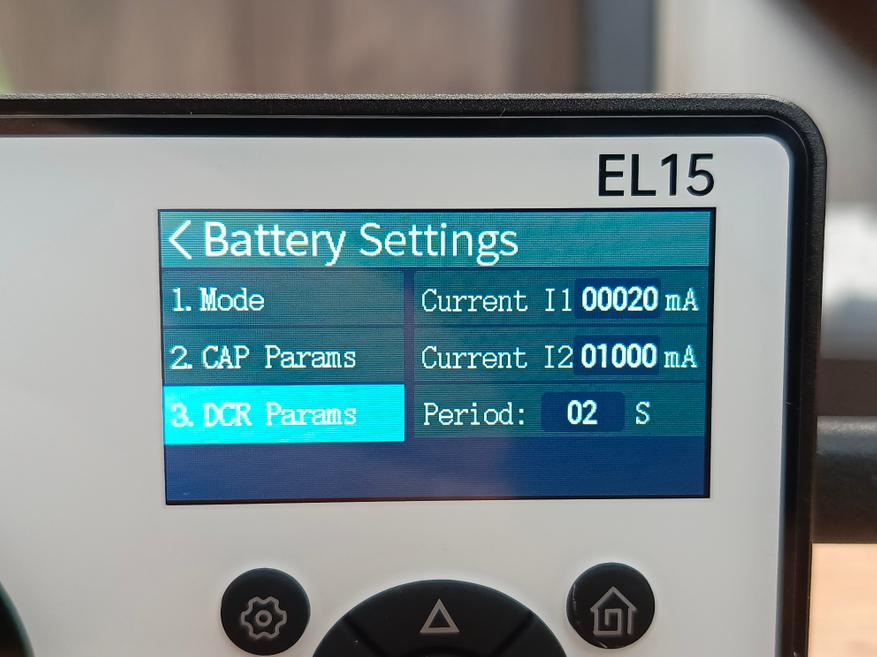

В режиме Battery устройство предназначено для тестирования аккумуляторов. Пользователь может провести проверку АКБ в ручном режиме, самостоятельно задавая необходимые параметры, либо запустить автоматический режим тестирования. Такой подход позволяет гибко оценивать состояние аккумуляторов и подбирать оптимальный способ проверки в зависимости от поставленных задач.

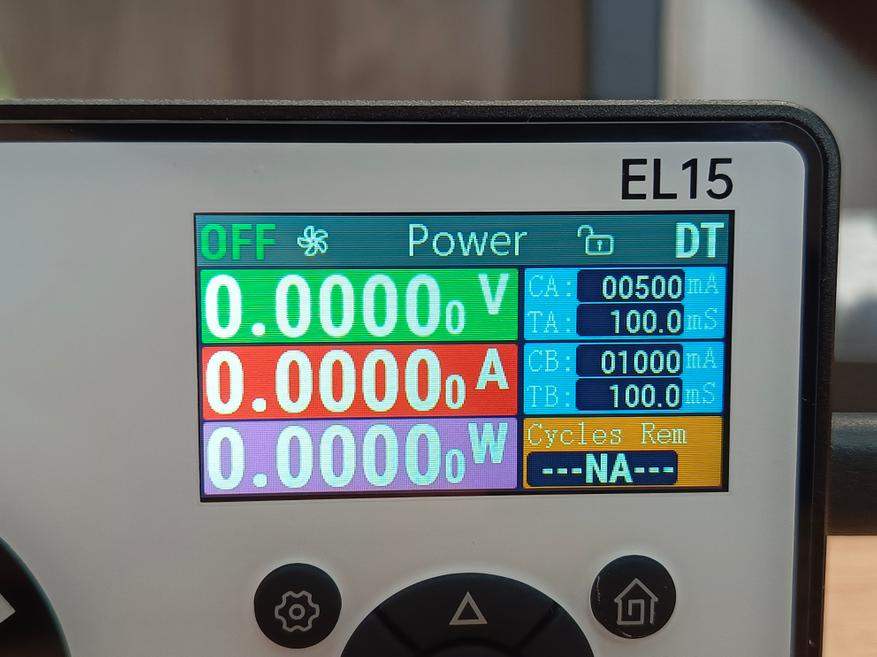

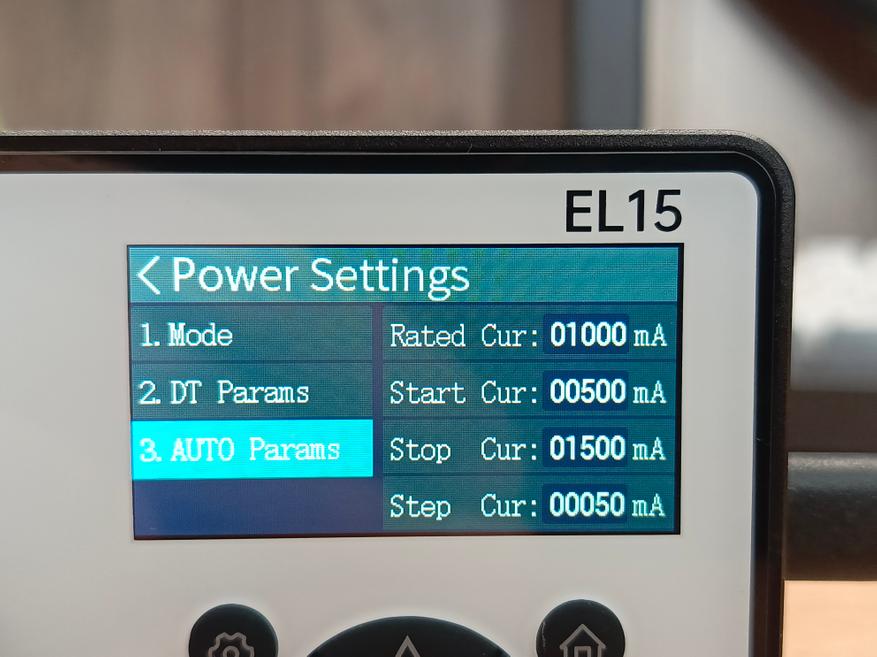

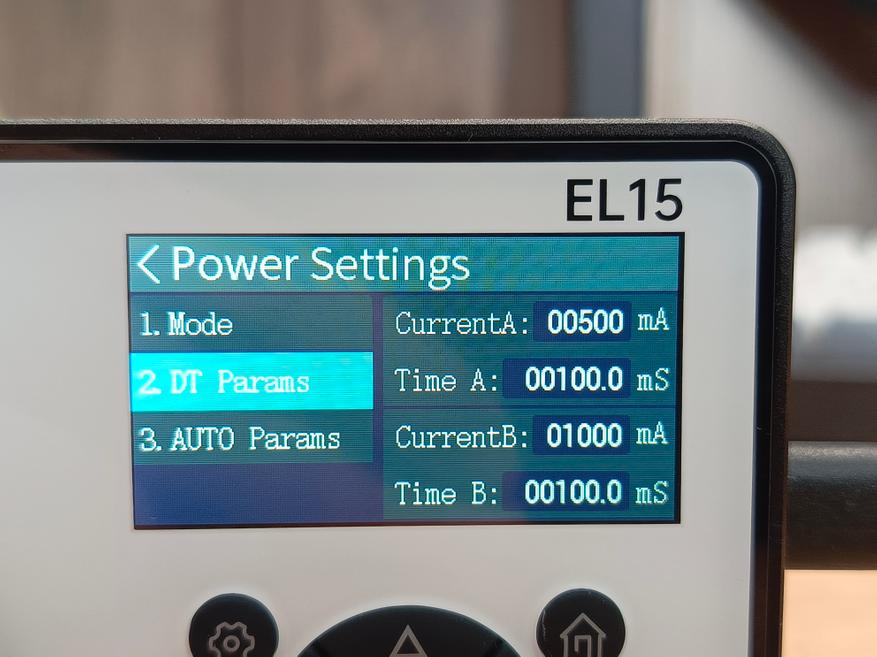

Режим Power.

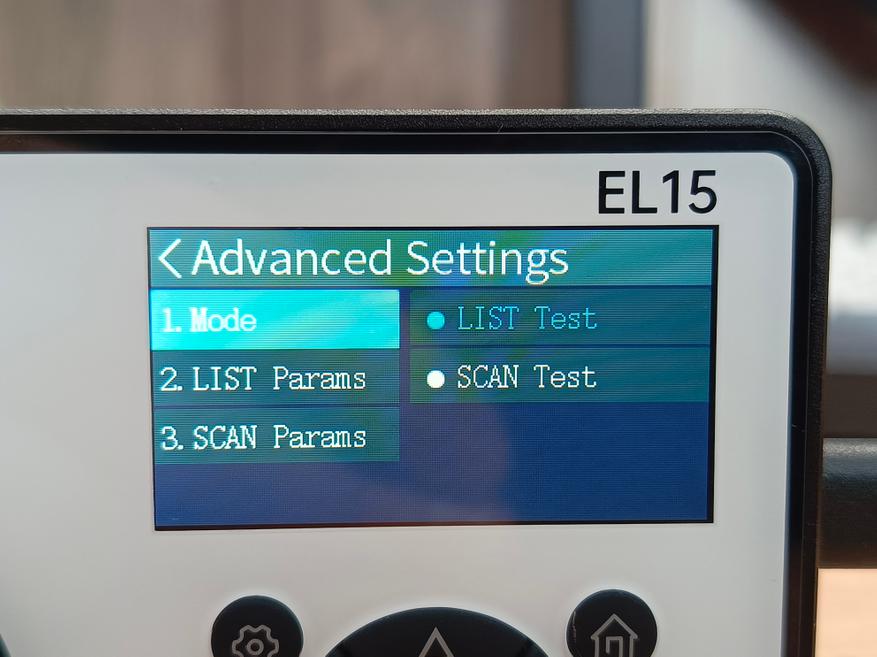

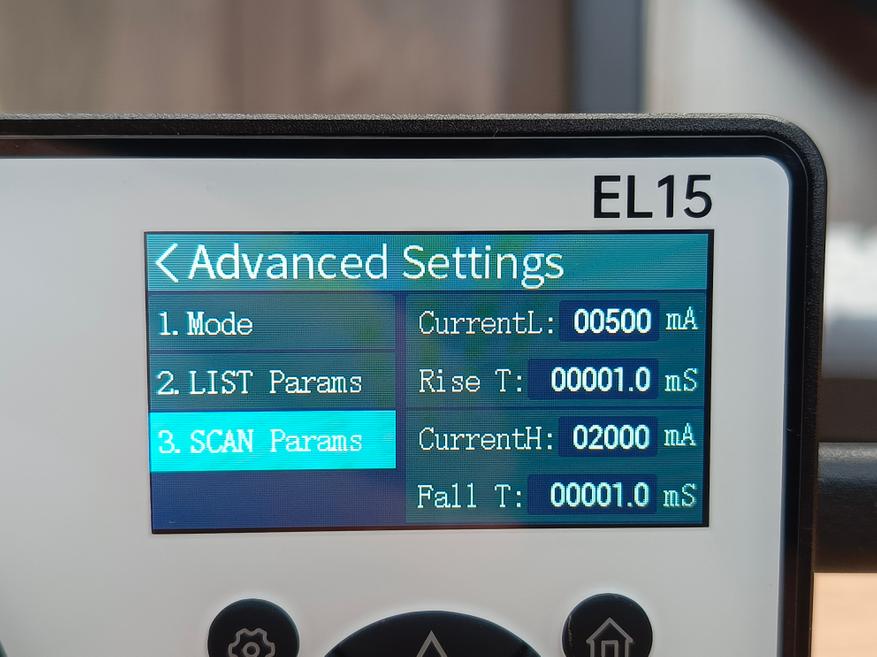

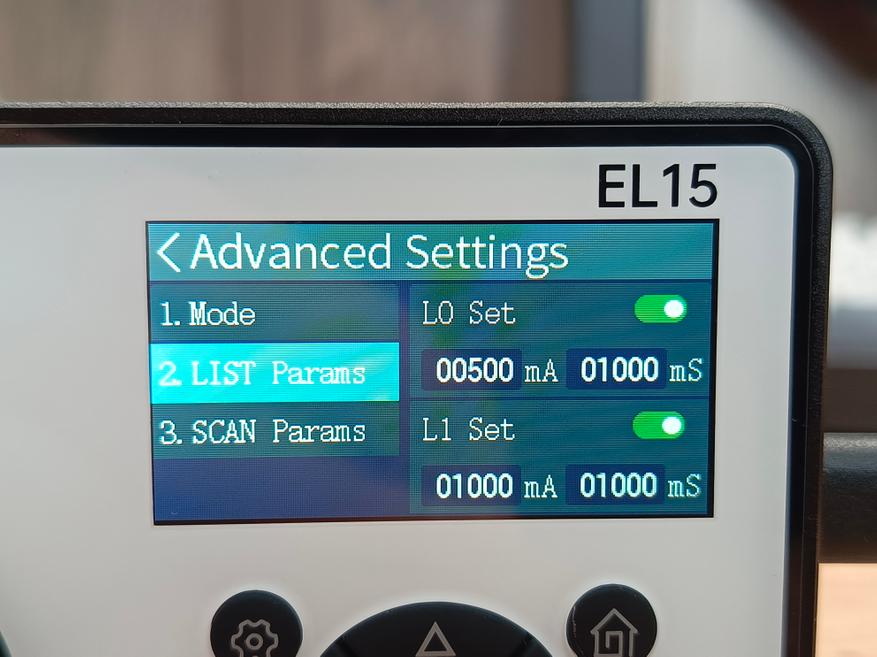

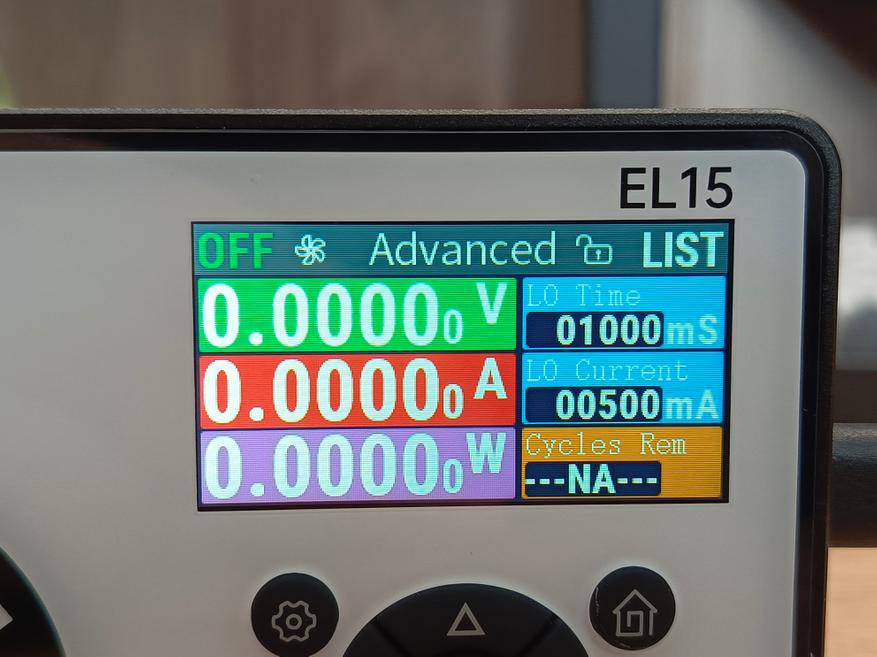

Режим Advanced.

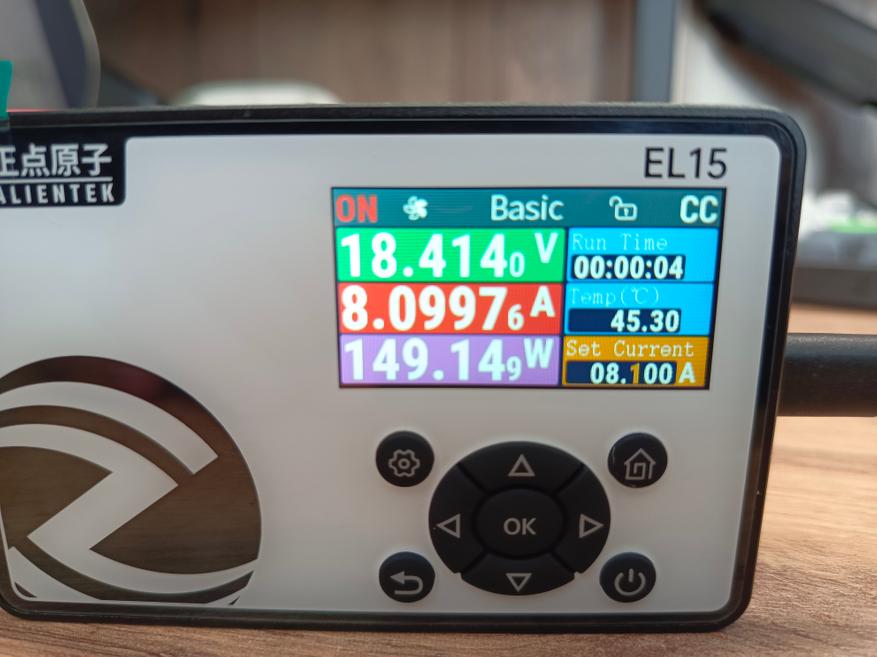

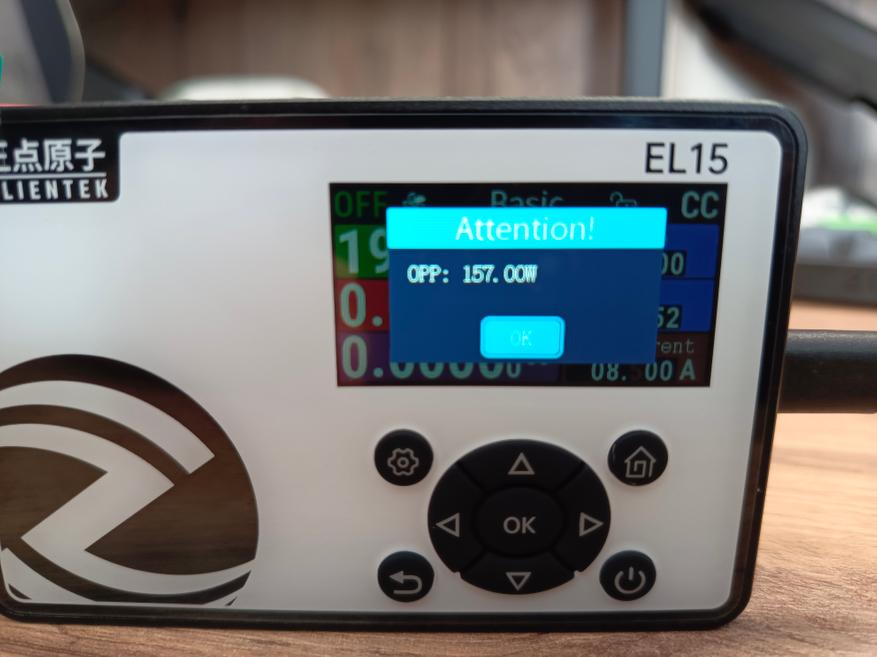

В устройстве реализована защита от перегрева и перегрузок. Для проверки я намеренно накрывал корпус тканью и повышал температуру — при превышении отметки в 90 °C устройство автоматически отключилось. Аналогичная ситуация произошла и при увеличении мощности до 157 Вт: защита сработала корректно, и нагрузка была отключена.

Информация на дисплее отображается наглядно и понятно, без лишних элементов, что делает работу с устройством комфортной. Управление также реализовано достаточно просто и интуитивно, однако было бы удобнее, если бы кнопка «Start» была вынесена отдельно. В текущей реализации запуск нагрузки осуществляется кратковременным нажатием кнопки питания, при этом при её удержании устройство полностью выключается.

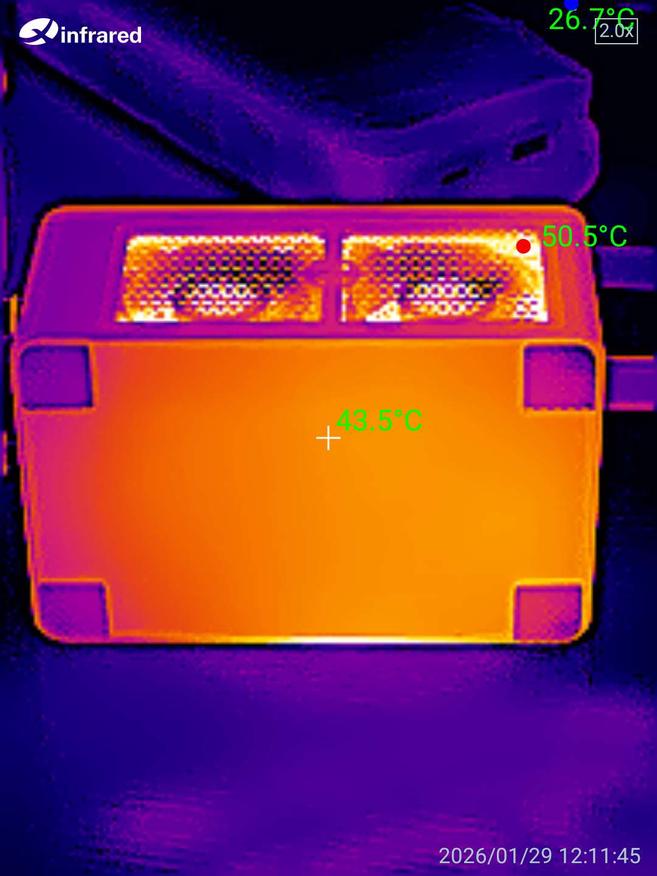

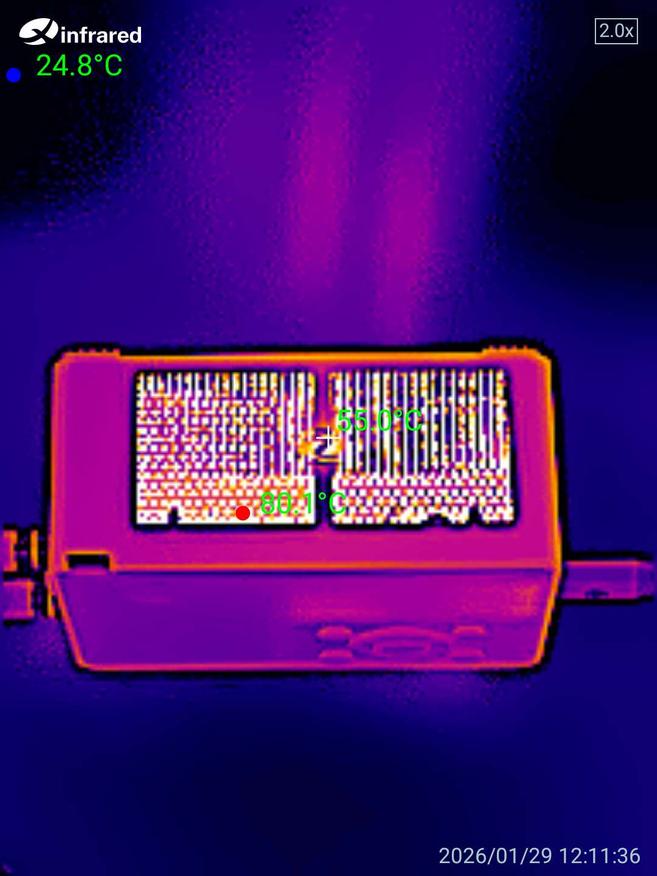

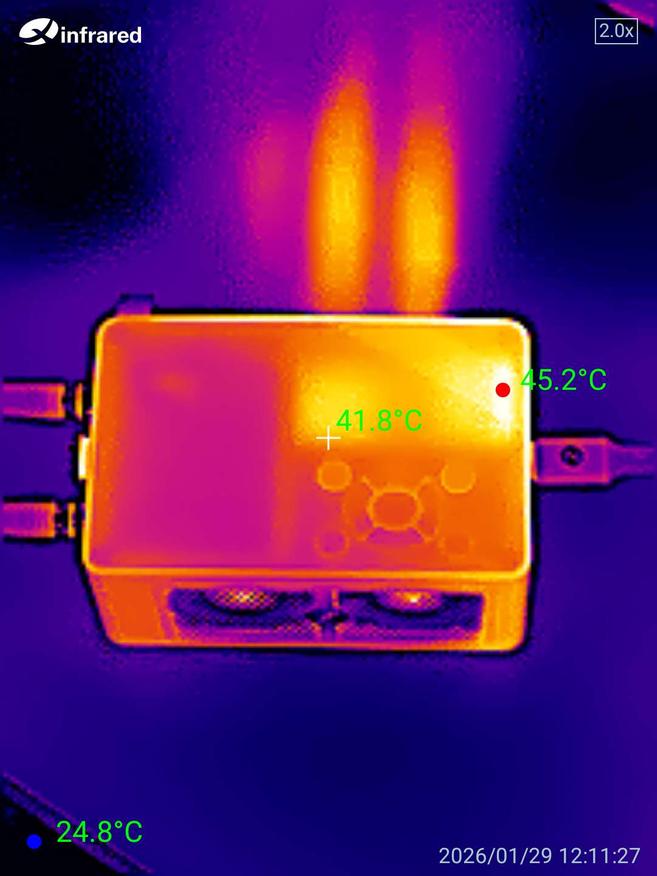

Снимки, сделанные тепловизором во время работы устройства под нагрузкой 150 Вт, показывают, что температура корпуса в среднем составляет около 45-50 градусов. Это говорит об эффективной системе охлаждения и отсутствии критического перегрева даже при длительной работе на высокой мощности.

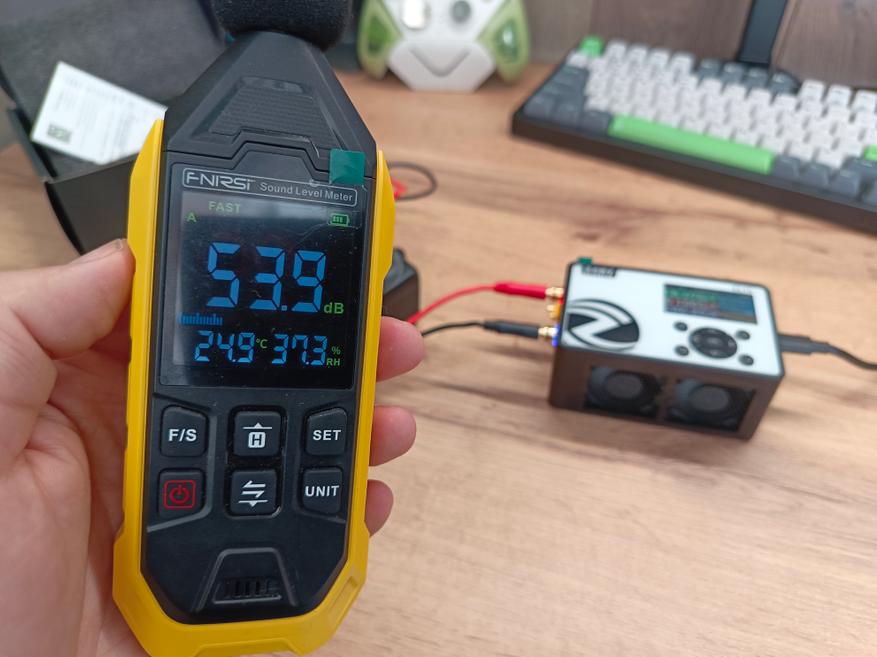

Уровень шума при работе вентиляторов повышается до 54 дБ. Работать за столом в непосредственной близости от устройства, когда вентиляторы включены, не очень комфортно. Однако если отойти на пару метров, шум уже становится вполне терпимым, а из соседней комнаты он практически не слышен и не мешает работе.

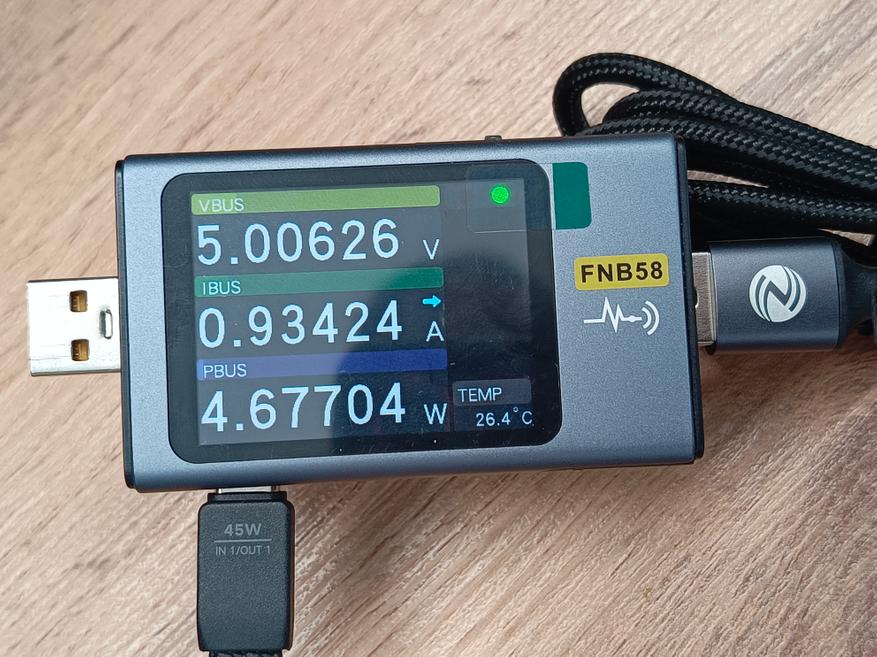

Питается электронная нагрузка от любого USB-порта, при этом потребляемая мощность колеблется в пределах 4-6 Вт. Благодаря этому устройство можно запитать не только от сетевого адаптера, но и от повербанка или смартфона с поддержкой OTG. Такое решение делает нагрузку удобной для использования в полевых условиях, где нет доступа к стационарному источнику питания.

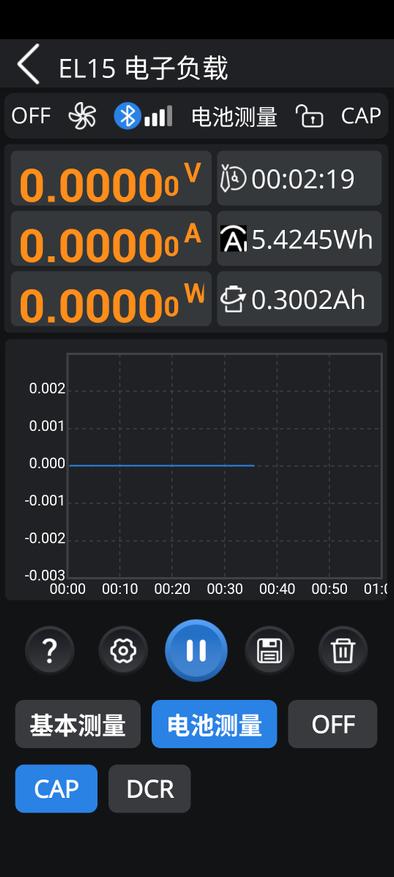

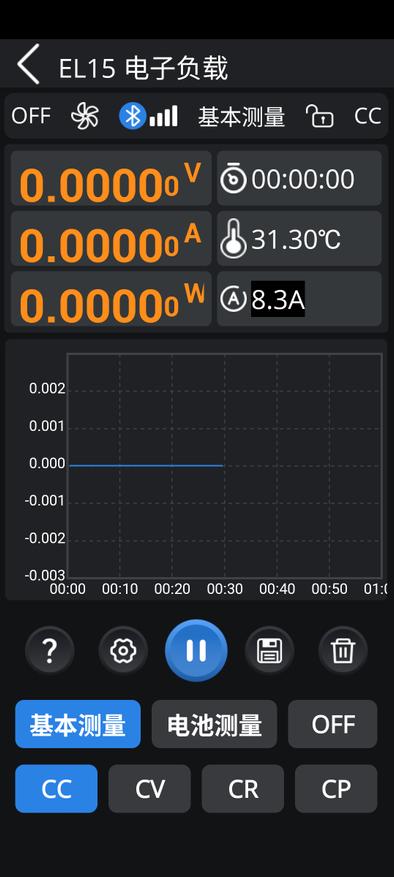

Помимо отображения данных на дисплее, информацию можно выводить на смартфон через приложение «Atk-xtool». Через него доступно управление некоторыми настройками, хотя не всеми. Соединение с устройством осуществляется по Bluetooth.

Наличие приложения, безусловно, является преимуществом, особенно для визуального контроля параметров на расстоянии, однако оно не может полностью заменить дисплей устройства. Кроме того, большая часть интерфейса приложения не переведена даже на английский язык.

Для прошивки устройства необходимо скачать программу «ATK-EL15 Upgrade» и указать в ней путь к файлу прошивки. На самом устройстве заходим в настройки и в самом конце меню выбираем вкладку DFU — после этого устройство определяется компьютером. Далее остаётся нажать Старт в программе и подождать несколько секунд, пока процесс прошивки завершится. Процедура достаточно простая и не требует специальных навыков.

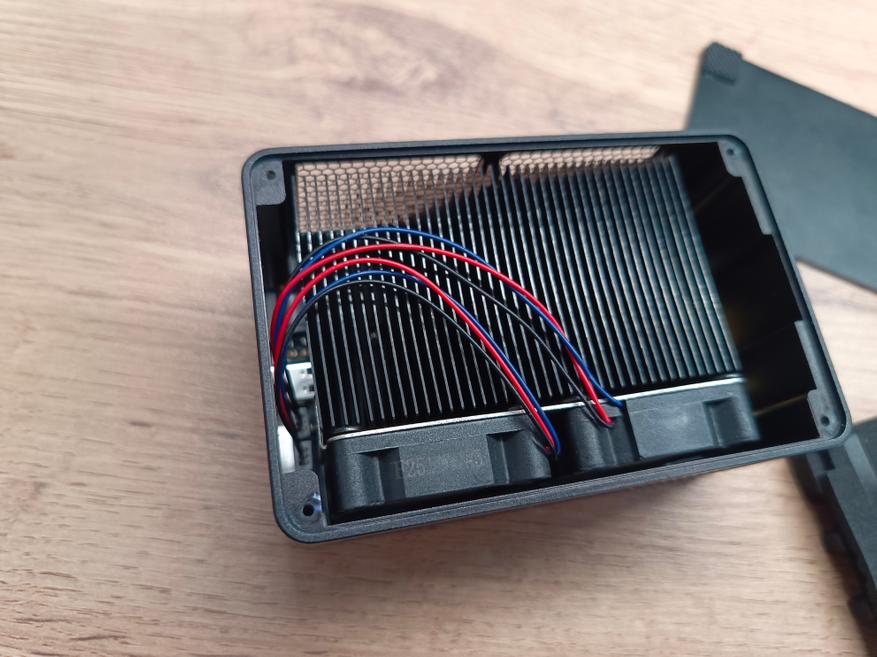

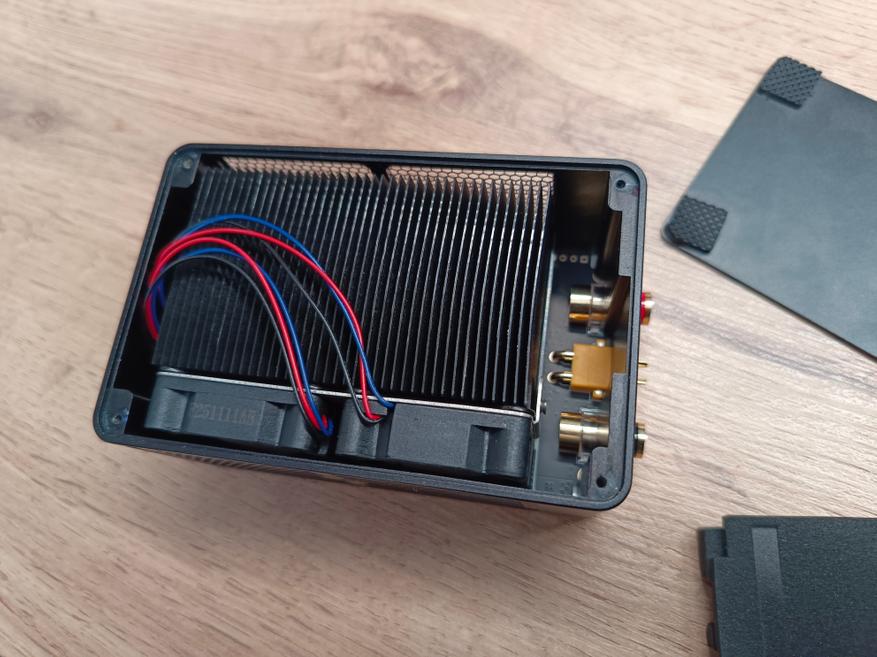

В конце я решил разобрать устройство и выяснить, на какой основе оно создано. Под резиновыми накладками я обнаружил винты, которые держат крышку, но после их откручивания доступ к внутренностям оказался невозможен. Выяснилось, что корпус состоит из двух частей. Одну можно открутить снизу, другую — со стороны переднего стекла. Я не стал отклеивать стекло, так как боялся, что оно может повредиться и испортить внешний вид устройства.

Итоги

Очень удобная электронная нагрузка в компактном корпусе. Работа с устройством предельно проста и интуитивно понятна.

Из минусов стоит отметить комплектацию. Для тестирования зарядных устройств и повербанков придётся самостоятельно делать плату с разъёмами, подбирать провода и придумывать дополнительные решения. Конечно, было бы гораздо удобнее, если бы всё это уже входило в комплект поставки.

Уровень шума при работе устройства в целом некритичный и не мешает повседневному использованию, особенно если устройство будет находиться в дальнем углу комнаты.
