Газовый паяльник HS-1115K: паяем вдали от розетки

Иногда случаются ситуации, когда требуется провести паяльные работы вдали от источников электрической энергии или спаять провода при отключенном энергоснабжении, как например во время ремонта в квартире. Под напряжением паять себе дороже и тут может выручить газовый паяльник HS-1115K. Топливом служит газ для зажигалок, а в наборе есть не только жала для пайки, но и насадки для резки тонколистового пластика, пенопласта, выжигания. Пригодится паяльник и там, где нужна малогабаритная горелка.



Характеристики:

Модель: HS-1115K

Назначение: газовый паяльник

Тип горения: открытое пламя, каталитическое горение

Температура пламени: 1300 ° C

Температура жала паяльника: до 450 ° C

Температура горячего взрыва: 500 ° C (трудности перевода)

Время использования: 30-40 минут

Топливо: газ для зажигалок

Объем резервуара: 26 мл

Размеры паяльника: 23*3 см

Размеры кейса: 24,5 * 13 * 5,5 см

Набор: 10 предметов

Цвет: серый + черный (золотистый+ черный)



Узнать актуальную цену:



BANGGOOD С КУПОНОМ BGGASOLDER



Aliexpress



Упаковка паяльника на китайском языке и в иллюстрациях рассказывает потенциальным покупателям о возможных вариантах использования и оформления паяльника.

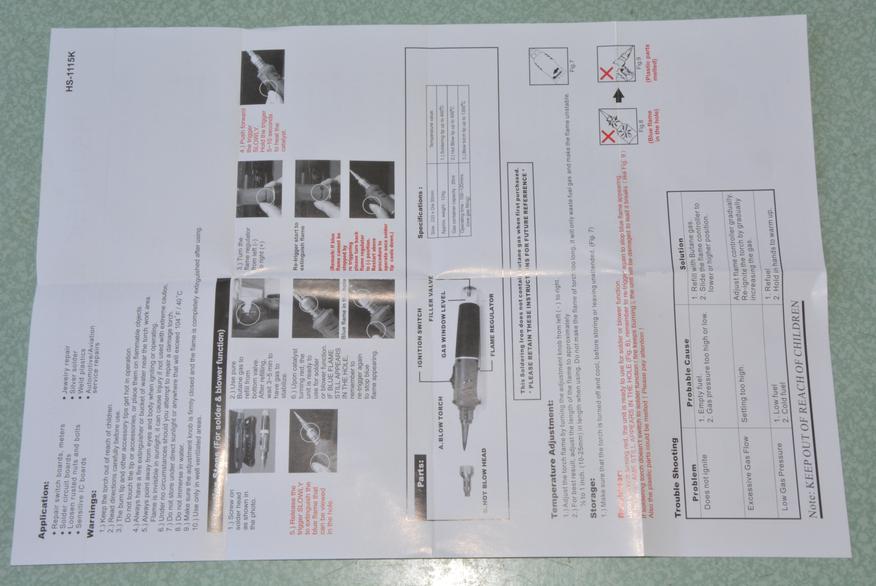

Внутри находим кейс с паяльником и принадлежностями, а так инструкцию на китайском и английском языках.





Верхняя крышка кейса снабжена прозрачной вставкой, через которую видно, какой паяльник нам достался – серый ли золотистого цвета. Закрывается кейс на замки в передней части.





Пластиковая перемычка и ножки на нижней стороне кейса позволяют хранить его в вертикальном положении. Кейс достаточно устойчив.





Открываются замки сдвиганием к краям кейса.





Открыв кейс, убеждаемся в наличии десяти предметов в комплекте: паяльник, защитный прозрачный колпачок, футляр с припоем, подставка для паяльника с губкой для очистки жала от нагара и шесть насадок: для резки пластика, для резки пенопласта, жало для гравировки или выжигания (хотя вполне сгодится и для пайки (конус), жало со скосом с одной стороны, жало со скосом с двух сторон и лопатка для работы с термоусадкой.





Материал подставки напоминает бакелит (не горючий материал), в углублении находится губка для чистки жал паяльника. Губку обычно пропитывают глицерином, который при нагреве разлагается на воду и углекислый газ. Можно и водой, но глицерин, в отличии от воды, не испаряется в обычных условиях.





В футляре с отверстием в колпачке хранится свернутый в спираль припой с флюсом внутри. Можно вытаскивать понемногу и паять.





Добрались до самой горелки-паяльника. Она кажется немного большой благодаря большому резервуару для газа, спрятанному в рукоятке. Сравнил со старым паяльником ЭПСН-25 – газовый в руке лежит ничуть не хуже. В месте хвата пальцами корпус немного уже, что обеспечивает комфорт. Черная часть рукоятки пластиковая, на ощупь напоминает софт тач покрытие. В руке паяльник фиксируется хорошо, не выскальзывает. Ползунок сверху – пьезоподжиг.

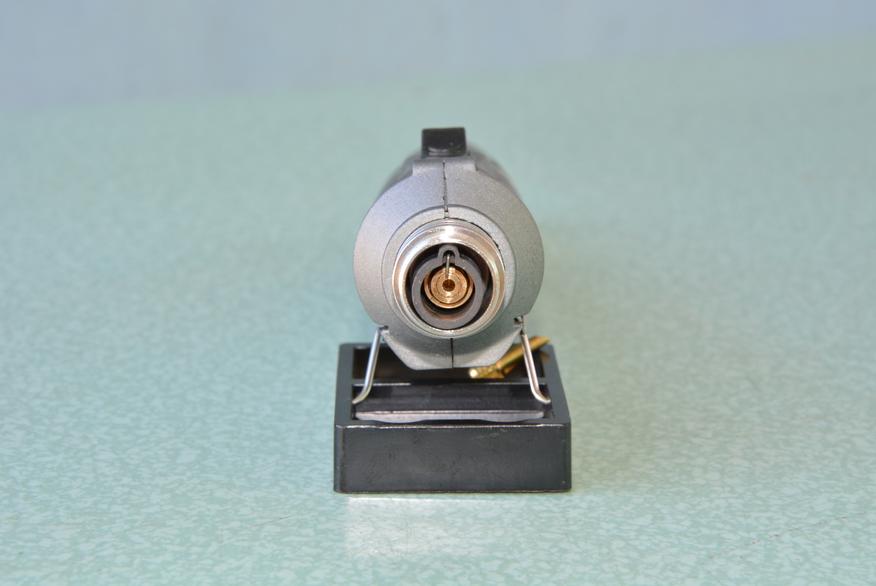

Снизу передней части горелки установлен регулятор подачи газа и откидная подставка. Хоть в комплекте есть уже подставка, еще одна не помешает. Да к тому же ее можно вовсе снять. Изначальное положение регулятора OFF – подача газа выключена. Во всех остальных четырех положениях газ выходит всегда, независимо поджигали вы горелку пьезоподжигом или нет.





По бокам расположены отверстия для проникновения воздуха, а сзади прозрачный резервуар для газа, что хорошо так, как всегда видно, сколько газа в остатке.





Никакие переходники для заправки не требуются, клапан обычный.





Передняя часть паяльника откручивается – это и есть насадка катализатора. Без нее получаем горелку – когда термоусадку усадить, когда светодиод в лампочке с алюминиевой подложки выпаять, а когда и толстые провода с паяльной пастой спаять.





Внутри можно увидеть форсунку и контакт пьезоподжига.





Насадка катализатора сделана из стали в нижней части имеет два круглых отверстия, через них в камеру сгорания поступает воздух. Выше находится сам катализатор, его камера прикрыта сеткой, а сверху вкручиваются жала.





Сетка катализатора хорошо видна, если заглянуть внутрь.





В сборе паяльник выглядит немного большим, но тут правильно подобрана длина вылета катализатора и длина жал. Поэтому в руке паяльник лежит удобно, вес небольшой и промазать трудно.





Поскольку уже понятны габаритные размеры паяльника в сравнении с рукой, то иллюстрация с замерами лишь добавит понимания.





Отличия в реальности на 1-2 мм существенной роли не играют.

Последний предмет из набора — это колпачок. Его задача защитить катализатор от проникновения внутрь всякого мусора. Надевается колпачок на рукоятку и металлических частей паяльника не касается, но на не остывший паяльник все же лучше не устанавливать.





Заправляется паяльник обычным газом для зажигалок. Газ бывает разного качества и были случаи, когда зажигалки после заправки приходилось выбрасывать. Поэтому лучше вместе с газом купить дешевую заправляемую зажигалку и сначала снять пробу на ней.





Для того чтобы зажечь газ рычажок пьезоподжима нужно сдвинуть вперед и немного подержать в этом положении. Потом можно отпускать – газ уже будет гореть устойчиво.

Хорошо видимую длину пламени в режиме горелки можно отрегулировать в диапазоне приблизительно 1 — 4 см.





В режиме паяльника главную роль играет отсекатель пламени в механизме подачи газа и каталитическая насадка. Горение газа происходит без открытого пламени, но работа паяльника хорошо заметна не вооруженным глазом.





Подачей газа можно регулировать температуру жала. С жалом со скосом минимальная температура 280 градусов, максимальная 420.

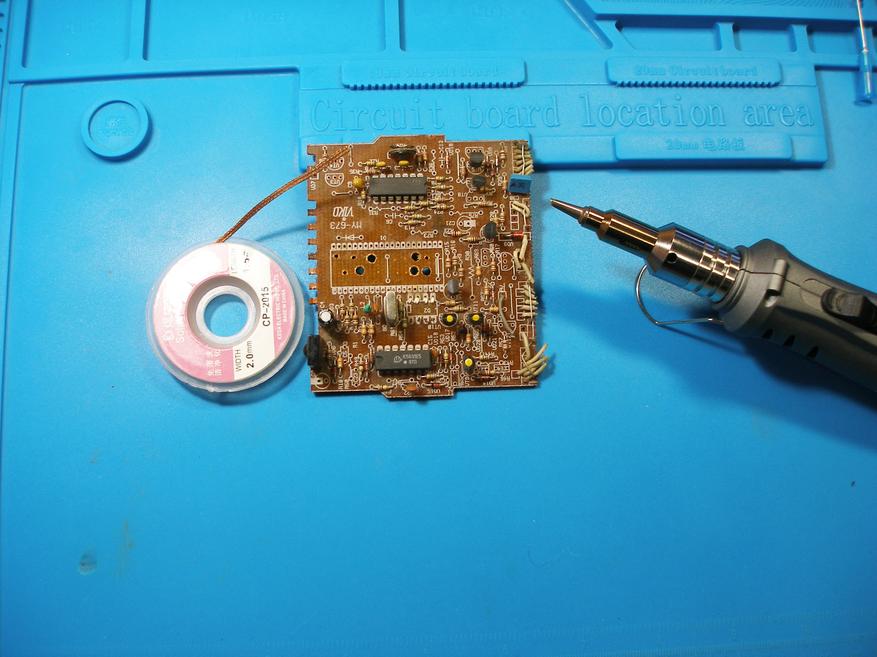

В этом диапазоне температур паяльник легко справляется со своей основной работой. Для начала попробовал выпаять микросхему из платы. Паяльник быстро прогревает оплетку для выпаивания.





Обратный процесс с применением комплектного припоя так же не вызвал затруднений.





Затруднения возникли при лужении многожильного медного провода сечением 1 мм². Тепловой емкости жала не хватает чтобы как следует прогреть провод. Поскольку это не электрический паяльник с термостабилизацией, где по мере остывания жала, электроника включает подогрев, то сильно ругать обозреваемый экземпляр не стоит – просто это выше его возможностей.





Однако и тут есть выход – с пайкой толстых проводов паяльник прекрасно справляется в режиме горелки с применением паяльной пасты. Электромонтажные работы в доме проводить при отключенном электроснабжении можно.





С проводом сечением 0,75 мм² паяльник справляется уже без горелки при подаче газа близкой к максимальной.





Луженый монтажный провод паяем без проблем.





Насадка в виде лопатки надевается на паяльник при выкрученных жалах, т.е. тепло поступает из корпуса катализатора непосредственно на лопатку. С помощью этой насадки удобно работать с термоусадкой. Получается подобие термофена.





Жало в виде конуса применяется для гравировки или выжигания.





Два оставшихся жала нужны для работы с тонколистовым пластиком или пенопластом.





Длинное тонкое жало позволяет делать отверстия в пластике и резать пенопласт.





Резать пенопласт нужно медленно. Я немного поспешил и слегка согнул жало, но в целом получается достаточно хорошо. Подача газа была в среднем положении, а на улице довольно прохладно. Увеличив подачу газа и подняв температуру жала, резку можно сделать быстрее, но тогда оплавляются края пенопласта.





Ну, и последнее жало служит для резки пластика. Получается достаточно быстро и аккуратно.





Разумеется, резать пластик и пенопласт лучше на улице или в хорошо проветриваемом помещении.





Подводя черту, наверное, скажу, что чуть более массивные жала (увеличенная тепловая емкостью) дали бы возможность уверенно работать с проводом сечением 1 мм² в режиме паяльника.

Положительных моментов больше:

— кейс и большое количество сменных насадок в комплекте для разных работ, включая резку пластика, пены и пенопласта;

— большой резервуар для газа обеспечивает длительную работу в автономном режиме вдали от источников электроэнергии и делает применение паяльника удобным в труднодоступных местах, где провод обычного паяльника будет лишь помехой;

— однозначно удобная вещь – пьезоподжиг.

— возможность работать в двух режимах – паяльника и горелки.





Узнать актуальную цену паяльника:



BANGGOOD С КУПОНОМ BGGASOLDER – 18.88 $



Aliexpress – 22. 52 $



Актуальная цена каталитической насадки — 4,49 $
