300°C за 10 секунд от USB-C: Обзор паяльника Pinecil с прошивкой IronOS

Есть категория инструментов, которые за последние лет пятнадцать принципиально не менялись. Сетевой паяльник на 40 Вт с регулятором на диммере — он и в 2010-м был таким, и сейчас стоит на том же месте. Работает, греет, но как только нужно куда-то уехать или сделать одну пайку вдали от розетки — всё, инструмент превращается в якорь.

Именно в этой нише три года назад выстрелил Pinecil от Pine64 — компании, которую большинство знает по одноплатным компьютерам и Linux-телефонам. Идея простая: взять концепцию TS100/TS101, добавить открытую прошивку IronOS, упаковать в нормальный корпус и продать дешевле конкурентов. Прямой конкурент — Miniware TS101, который стоит примерно в полтора раза дороже. Вопрос в том, оправдана ли разница.

Упаковка и комплект

Коробка тёмно-синяя, плотный картон, на крышке — контурный чертёж паяльника с экраном и надписью «Pinecil Soldering Iron». Никакой крикливой графики, всё сдержанно и по делу.

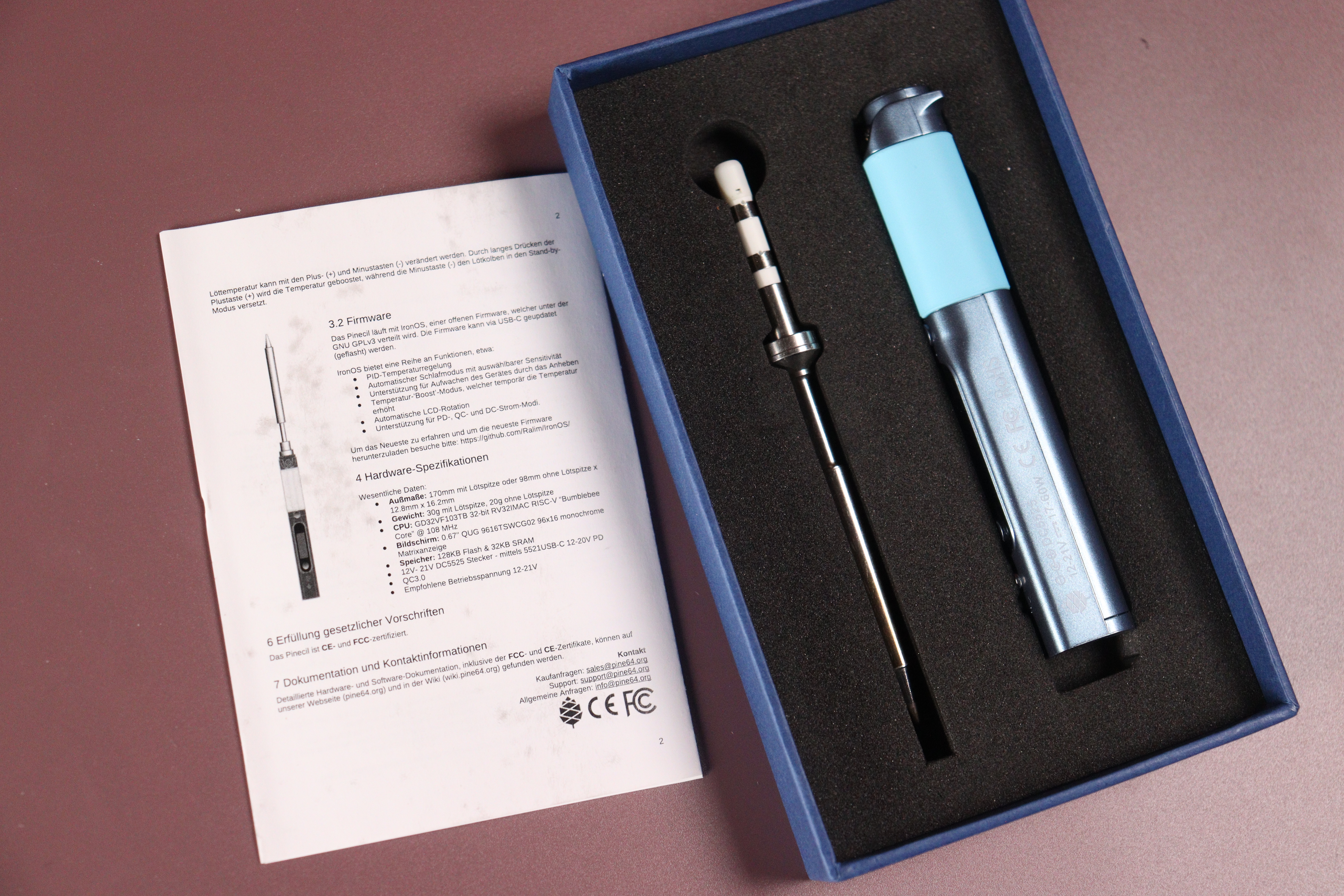

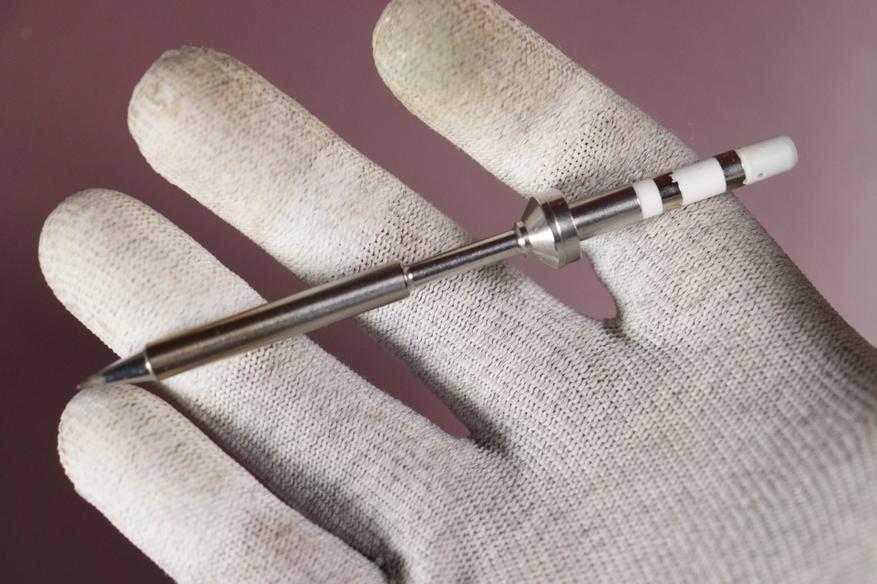

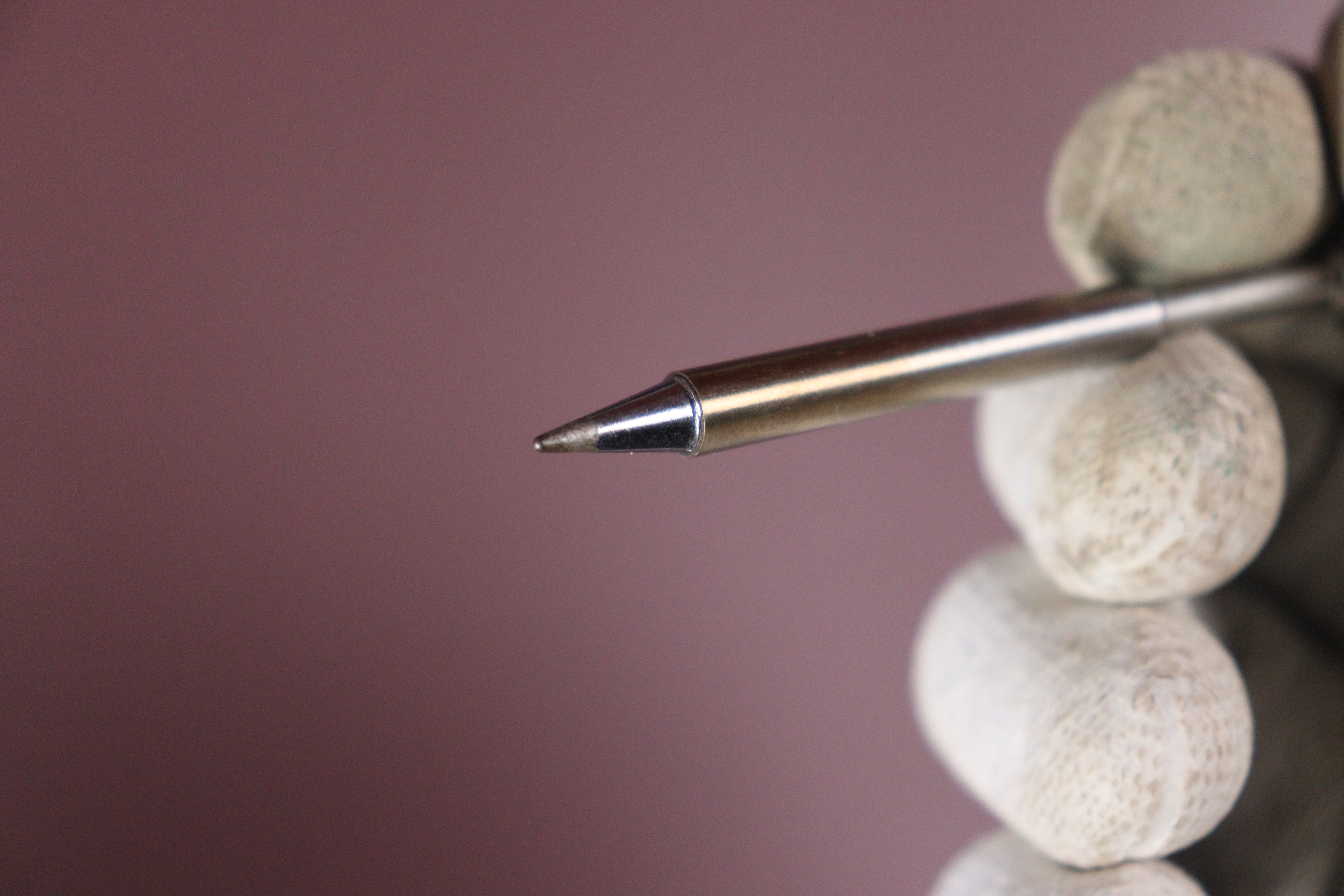

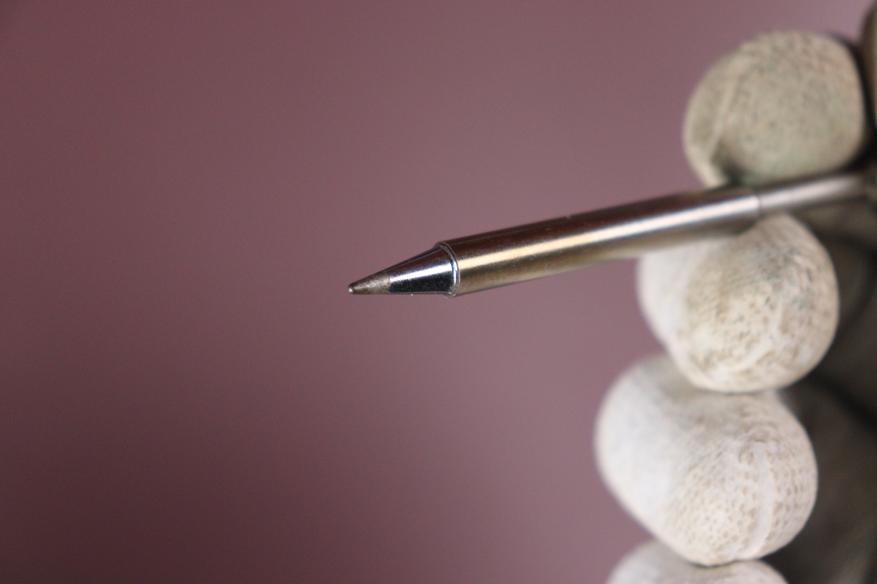

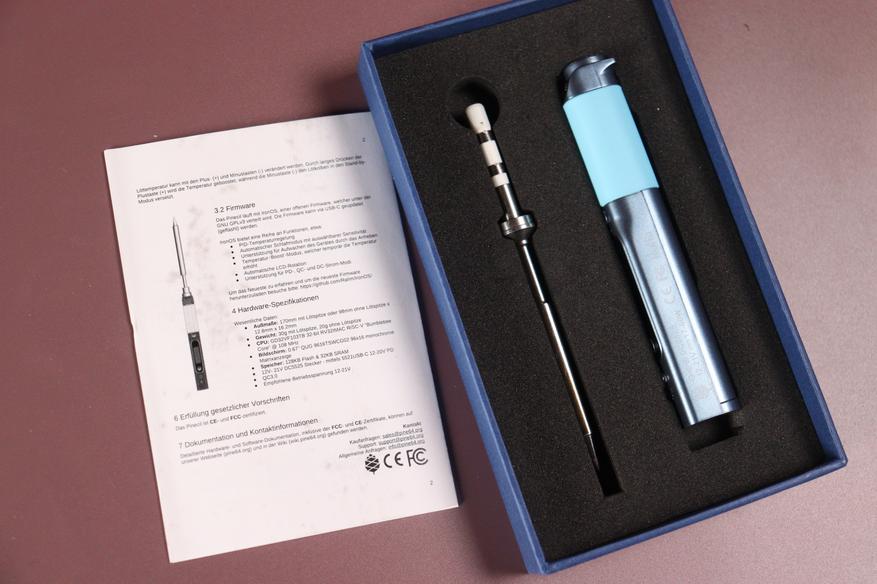

Внутри — вырезанный под форму вкладыш из плотного поролона. В нём лежат сам паяльник и запасное жало — тип BC2 (скошенная лопатка), установленное жало судя по форме — конусное игольчатое, подходит для точечной пайки мелкой SMD-рассыпухи. Рядом — инструкция на нескольких языках, включая немецкий; русского нет, но там и читать особо нечего.

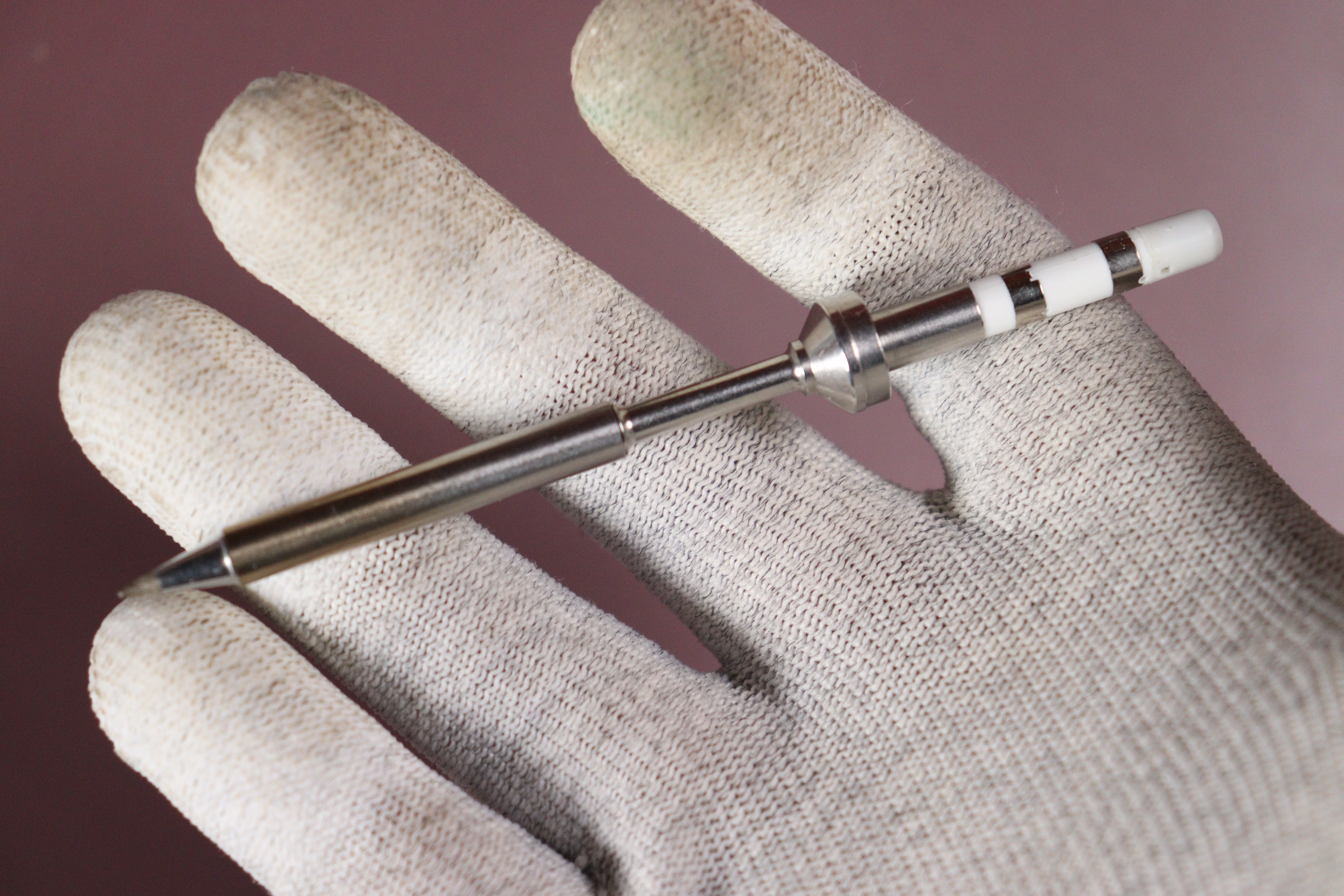

Жало типа BC2 из комплекта — скошенная лопатка шириной около 3 мм. Хороший универсальный вариант для SMD-компонентов размером от 0402 и выше, пайки проводов, работы с DIP-корпусами. Для пайки BGA или очень мелкого pitch лучше взять дополнительное жало типа I (игла) или J. Жала совместимы со стандартом TS100/Pinecil — доступны от сторонних производителей за копейки.

Чего нет в коробке — так это кабеля и блока питания. Это осознанное решение Pine64: паяльник питается от USB-C (PD) или DC-разъёма 5521, и компания справедливо считает, что у целевой аудитории хороший PD-адаптер уже есть. Для тех, кто только начинает — момент немного неприятный, потому что с обычной зарядкой на 5В мощность упадёт до смешных ~15 Вт, и нормально паять не получится. Нужен адаптер с поддержкой USB PD или QC.

Внешний вид и эргономика

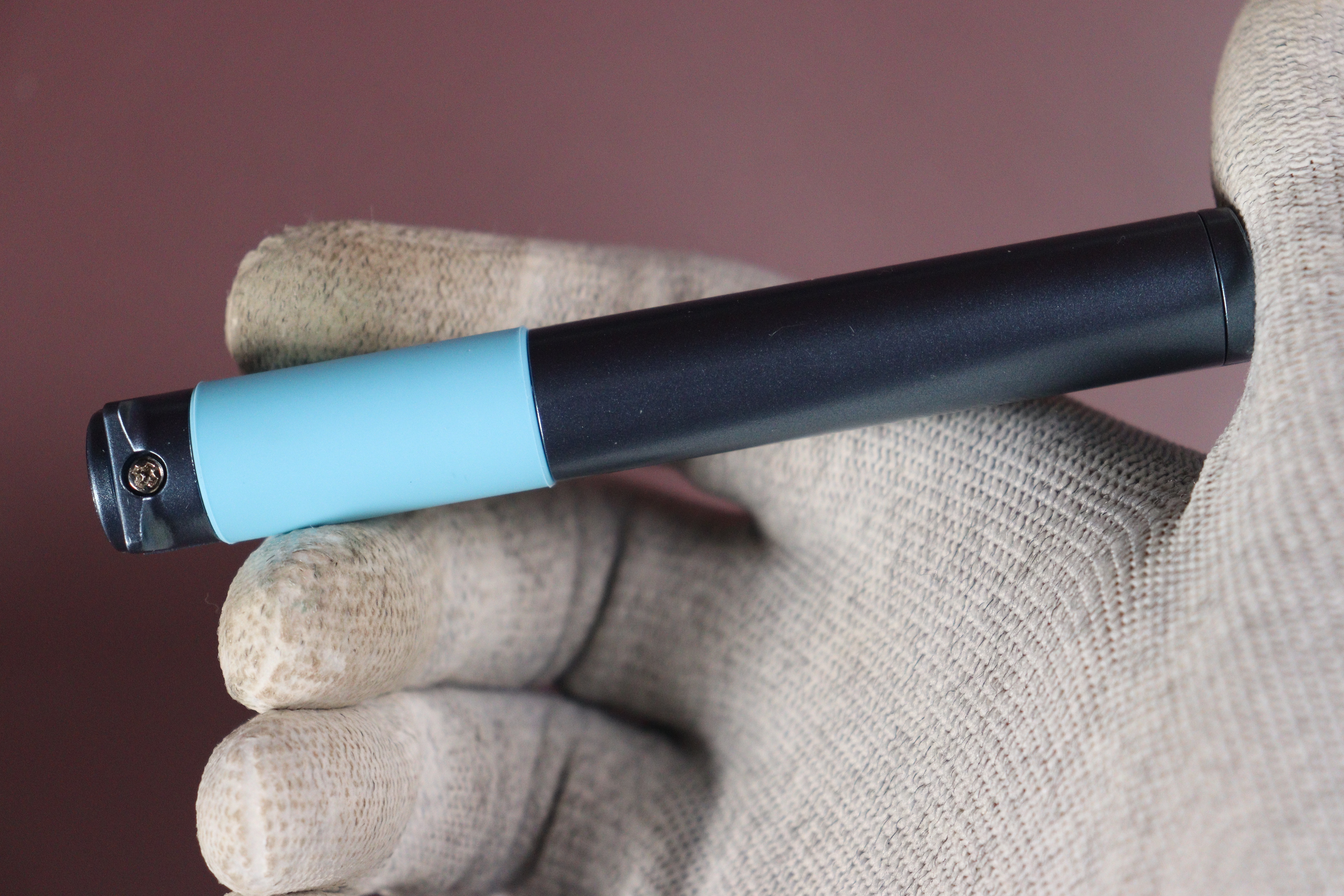

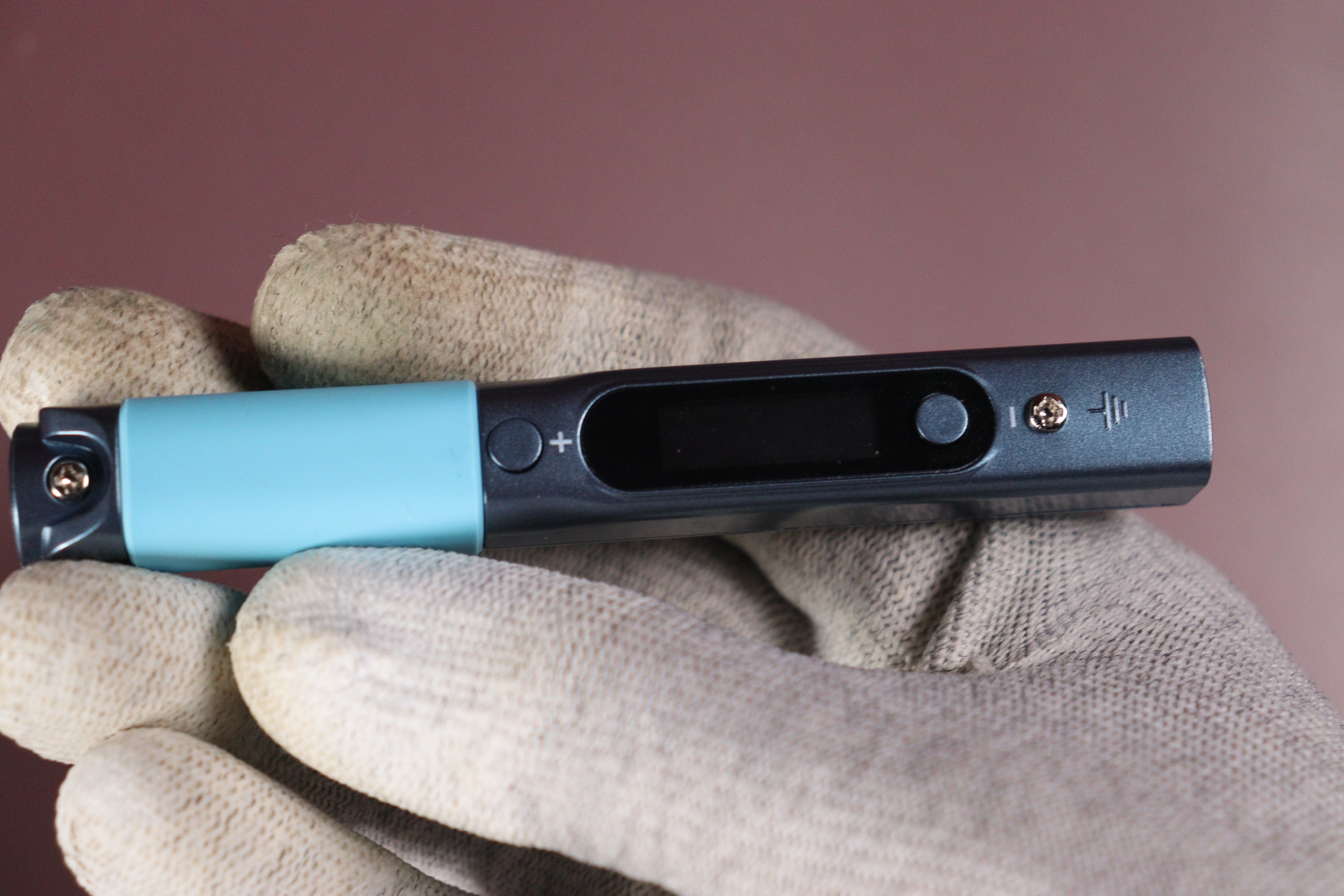

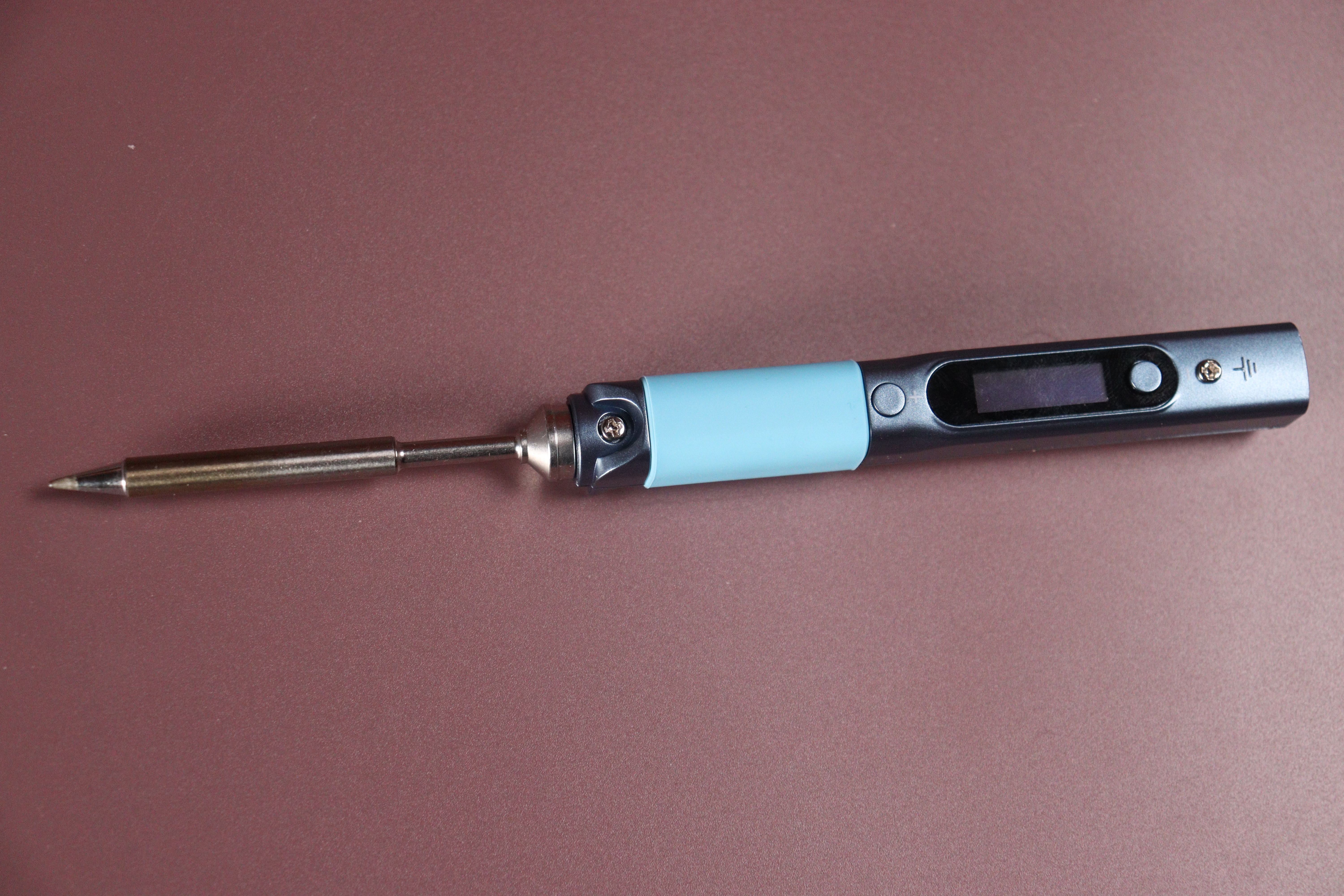

Корпус — пластик синего цвета, матовый. В руке лежит как толстый маркер: диаметр около 12-13 мм, длина без жала — порядка 98 мм. Вес без жала — около 20 граммов, что на удивление мало. После часа работы рука не устаёт.

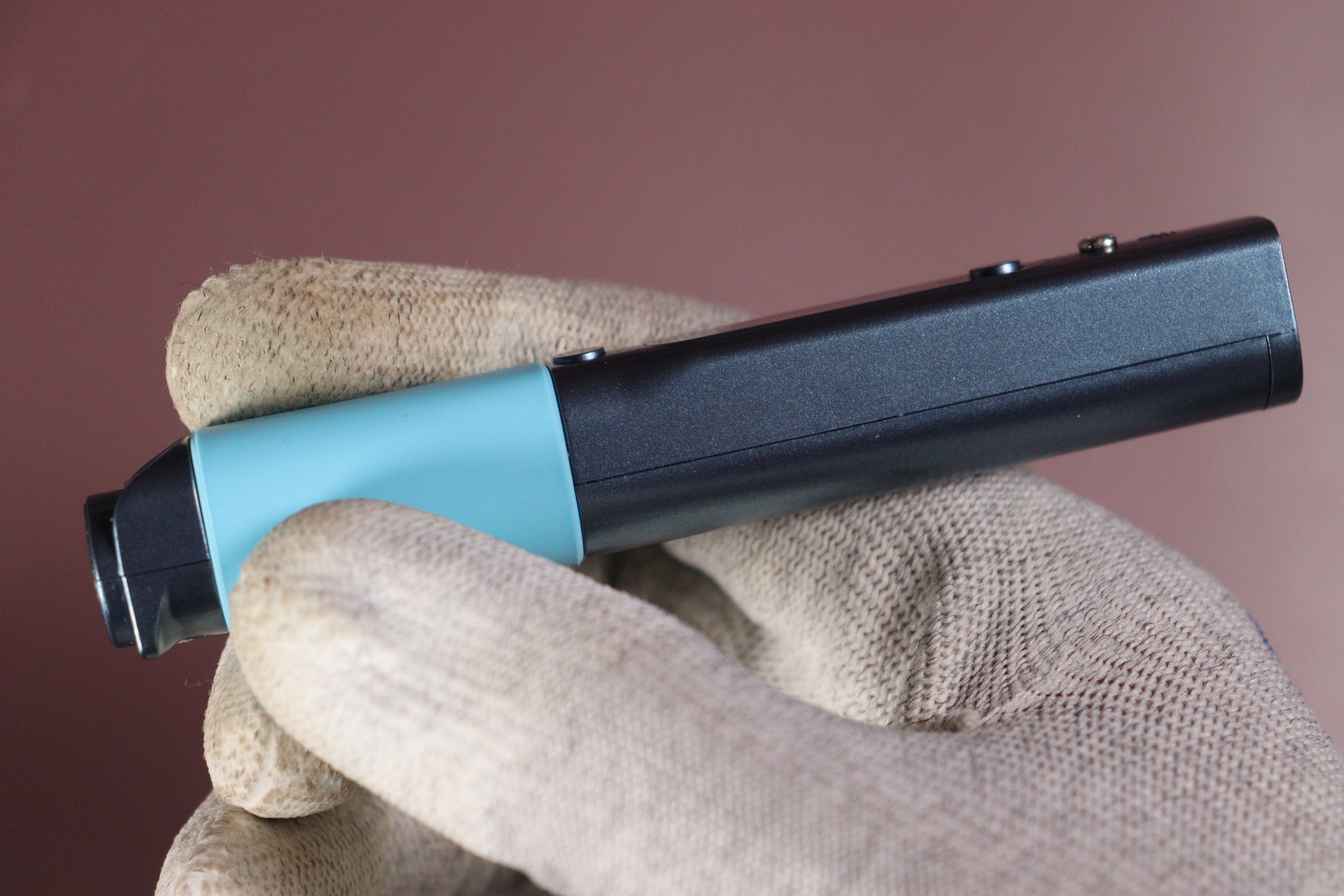

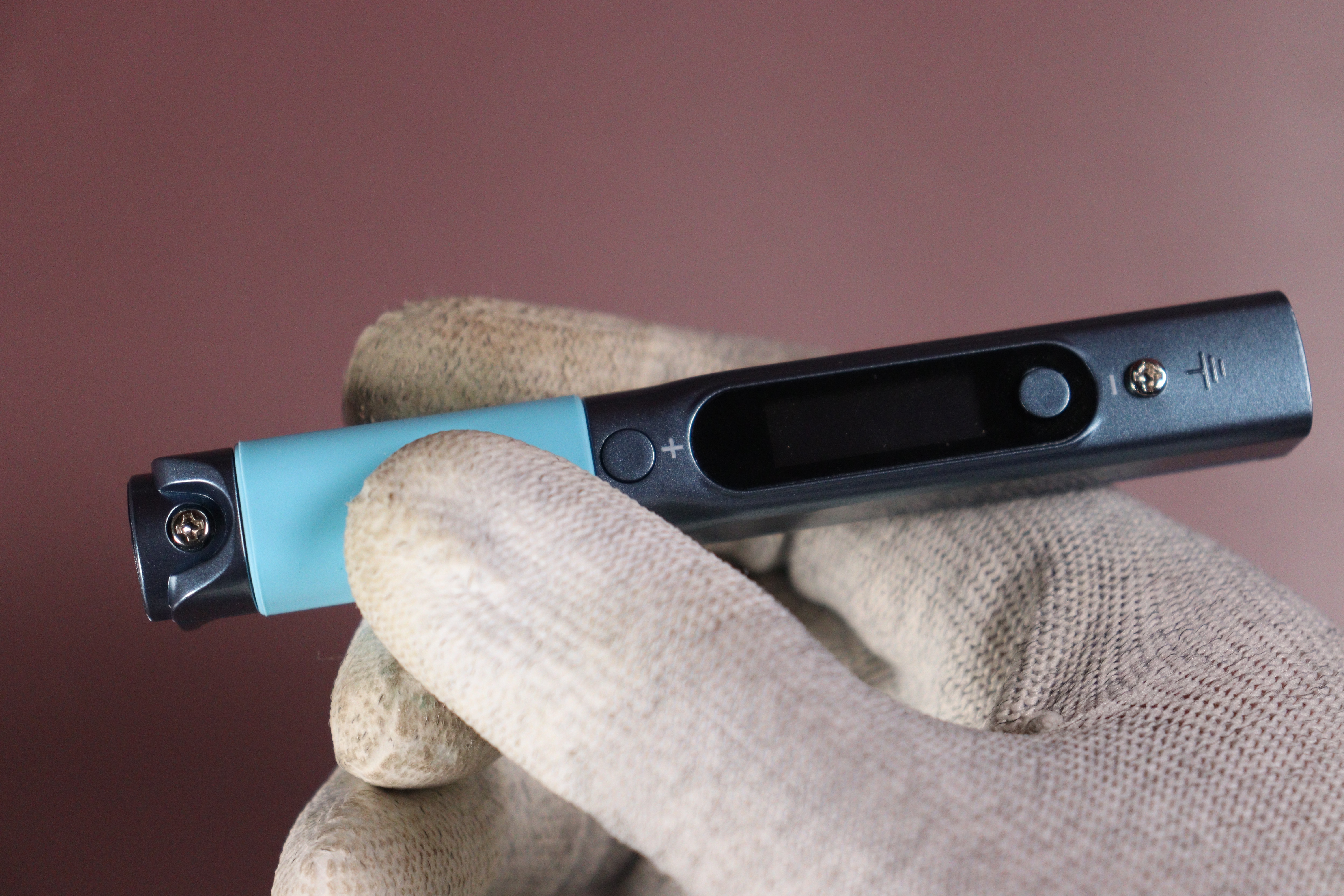

Ближе к жалу — силиконовая вставка голубого цвета. Это одновременно и тепловой барьер, и хват. Силикон мягкий, не скользит, нагревается лишь незначительно даже при длительной работе — пальцам комфортно. Крепление жала — через зажимной хомут с винтом под шестигранник; смена занимает секунд двадцать.

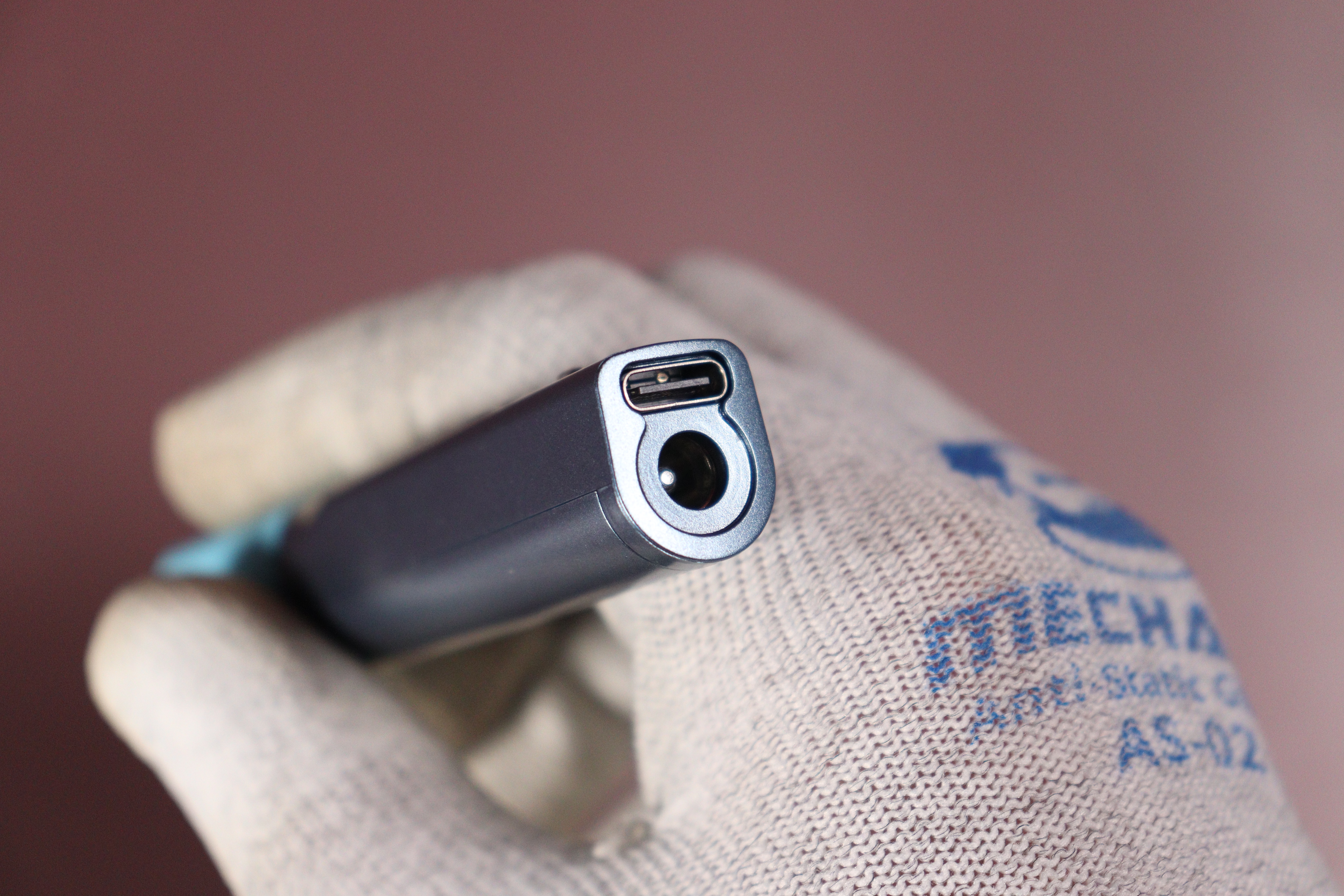

На торце — два разъёма: USB-C и DC 5521 (5,5x2,1 мм). Оба расположены рядом, использовать одновременно нельзя — да и незачем. На боковой грани — небольшой OLED-дисплей 0,67 дюйма с монохромной матрицей 96x16 пикселей и две кнопки: круглая (подтверждение/вход в меню) и плоская «+» (навигация/увеличение температуры). Правее — маленький фиксирующий винт жала и пиктограмма заземления — напоминание, что паяльник можно заземлить через корпус.

Единственное эргономическое замечание — кнопки расположены на той же грани, что и экран. При удержании паяльника в рабочем хвате большой палец ложится как раз на «+» — случайные нажатия в процессе работы вполне реальны.

Меню и настройки

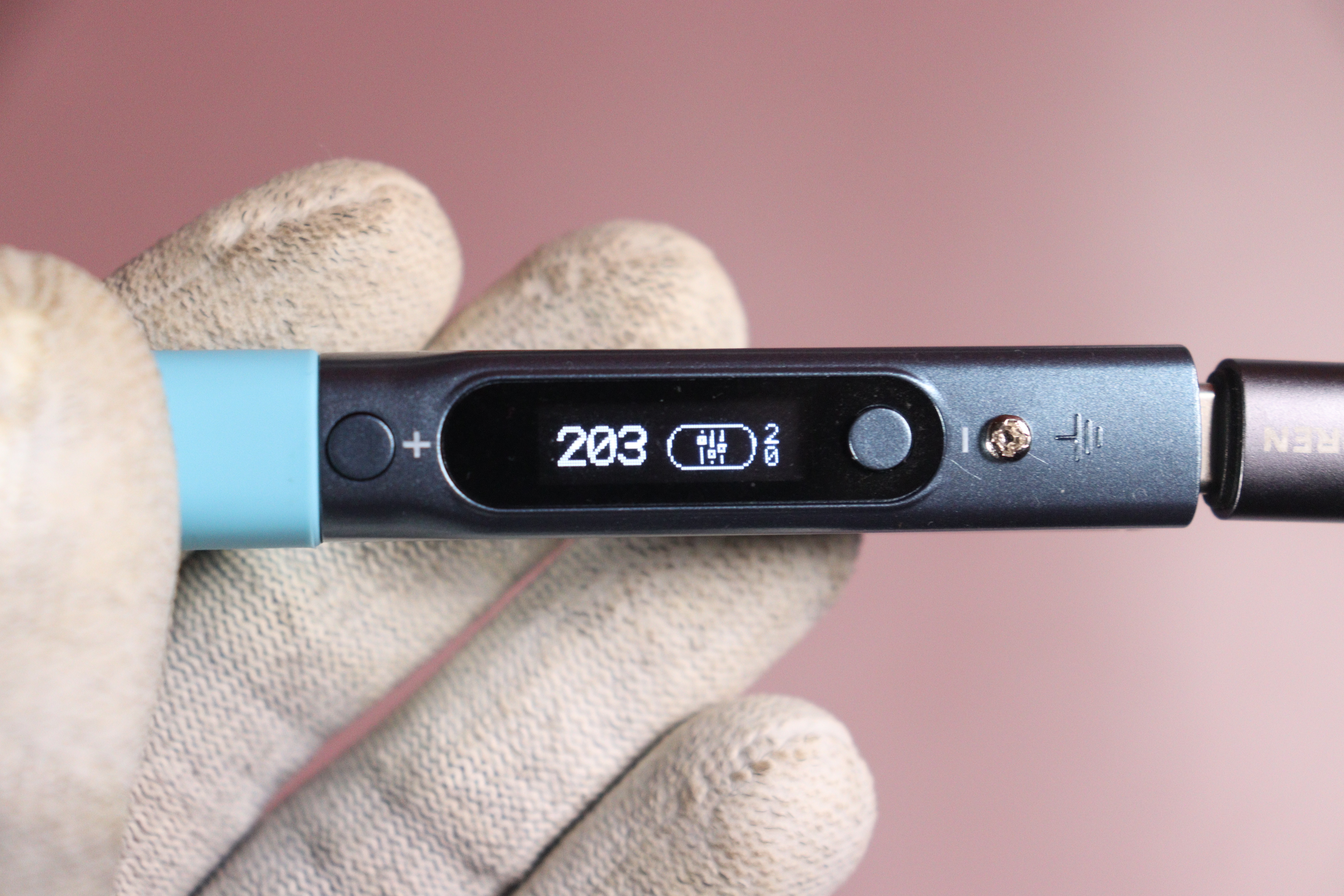

IronOS — прошивка с открытым кодом, и это чувствуется: меню организовано логично, без лишних уровней вложенности. На главном экране в рабочем режиме отображается текущая температура жала (например, 340°C), иконка нагрева со стрелкой вверх и цифра справа — судя по контексту, это напряжение питания (показывало «20» при подключении через PD).

В режиме ожидания экран показывает установленную температуру с кнопками «+» и «-» — меняется кнопкой и энкодером. Отдельный экран выбора — «300°C» с явными стрелками по бокам.

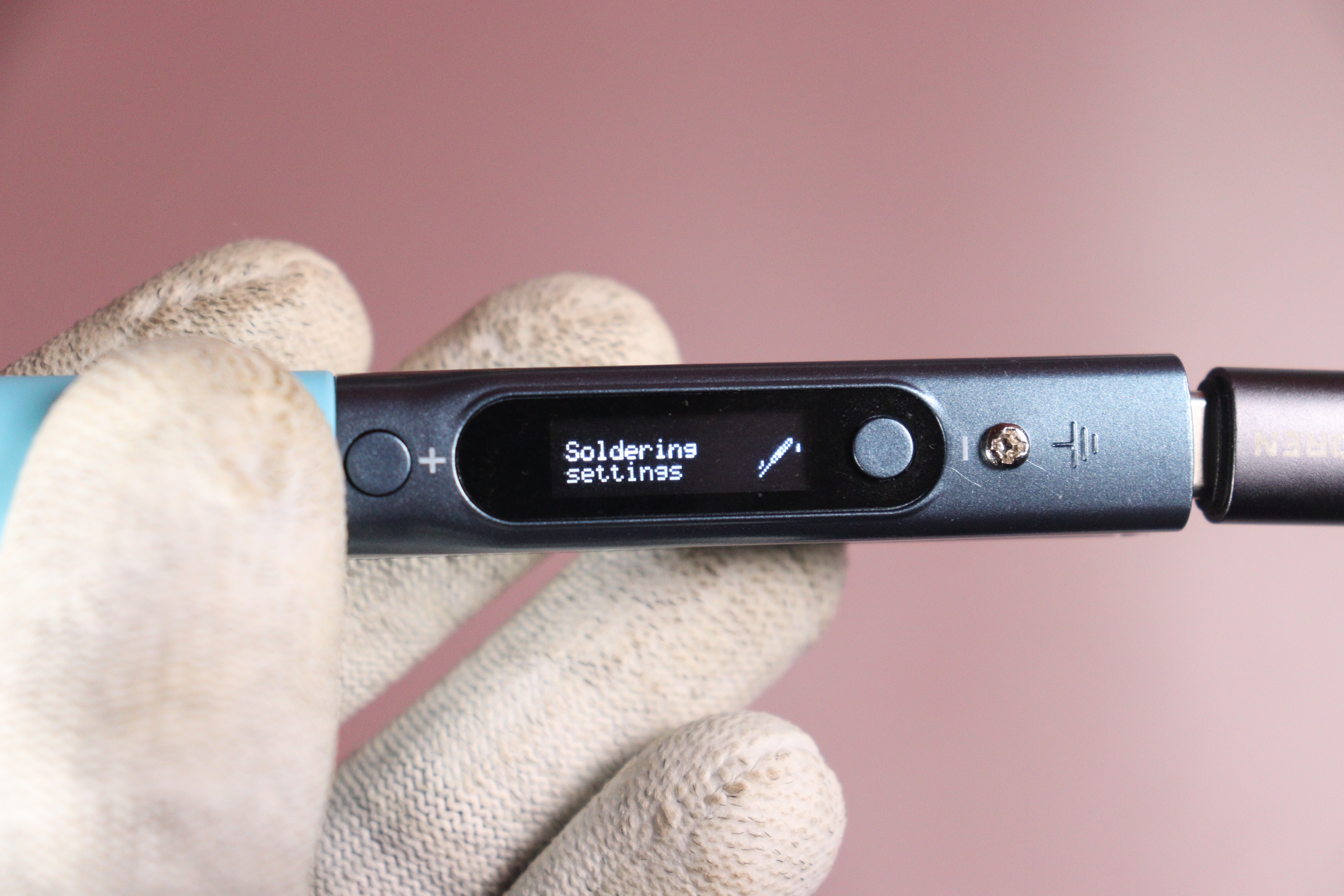

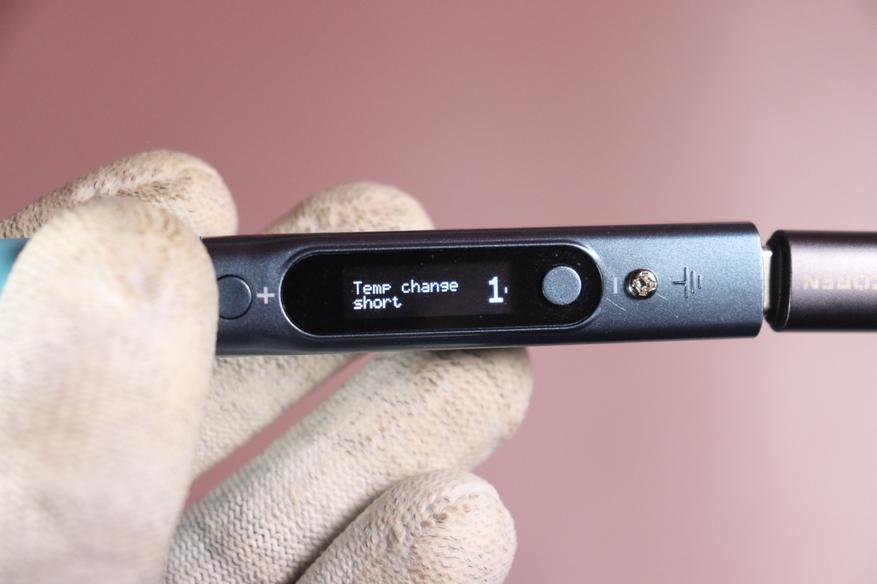

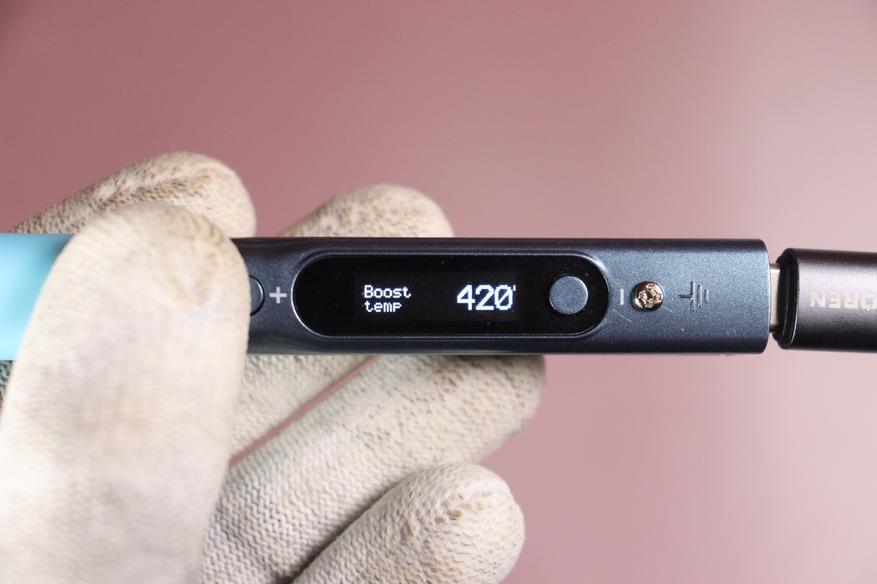

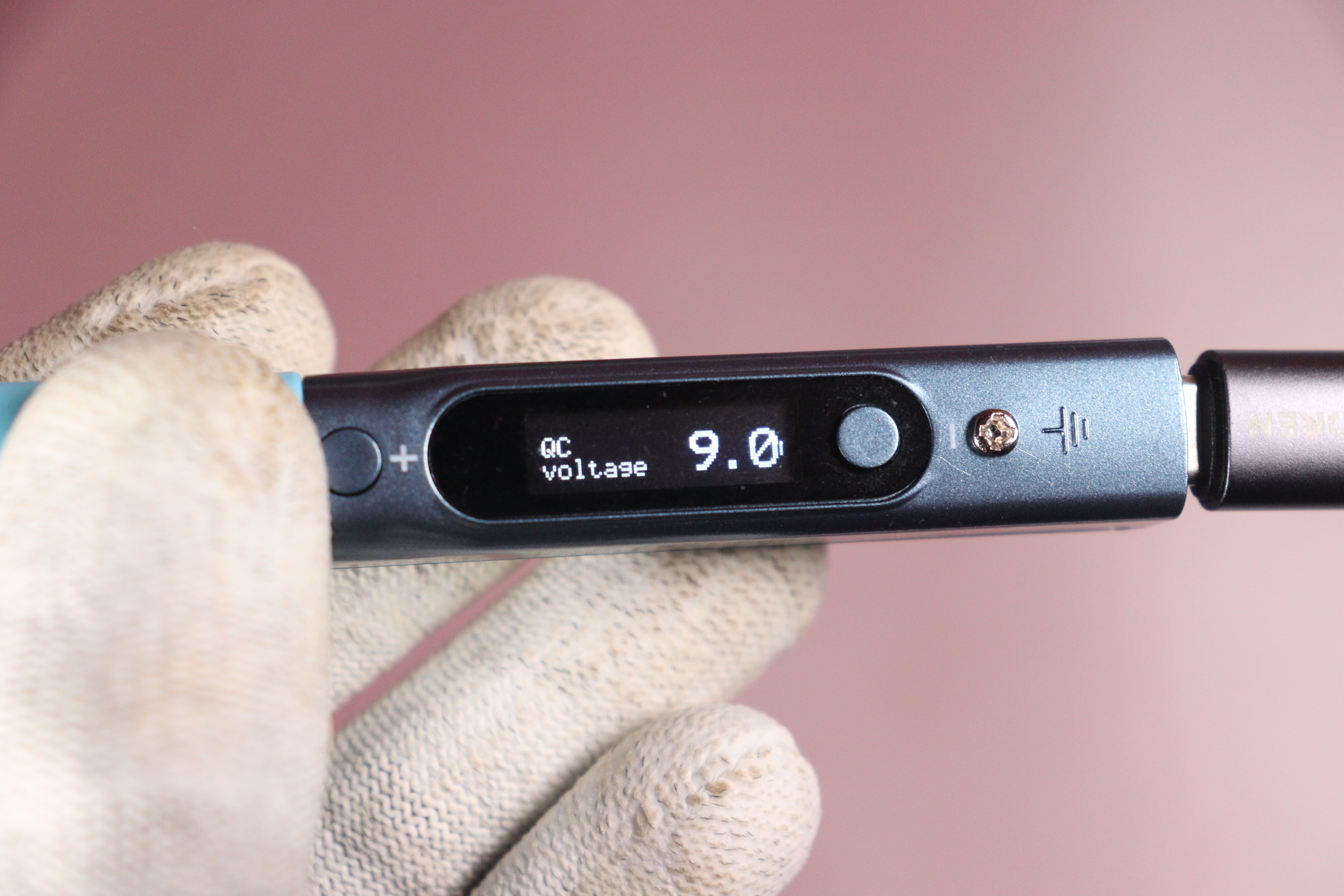

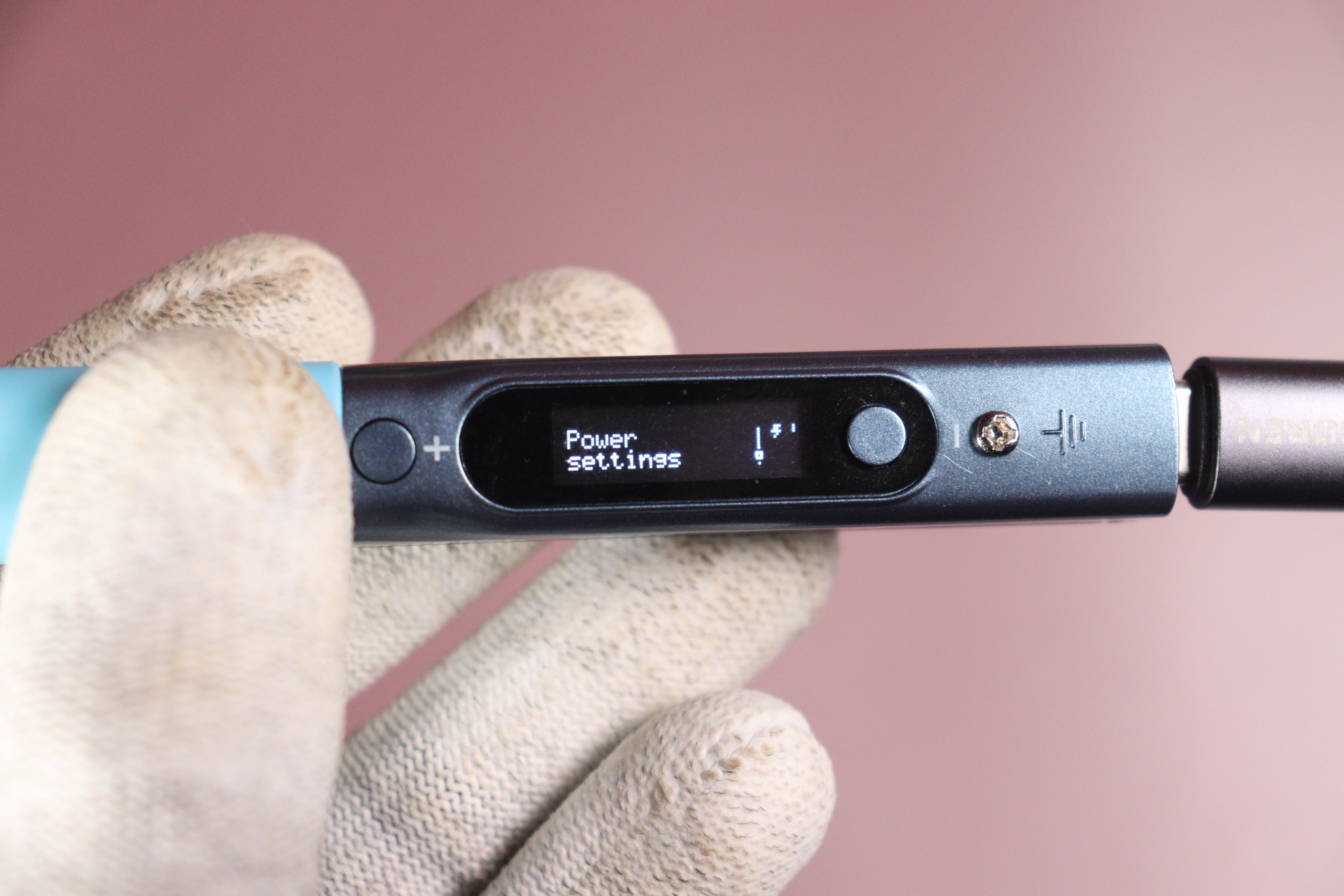

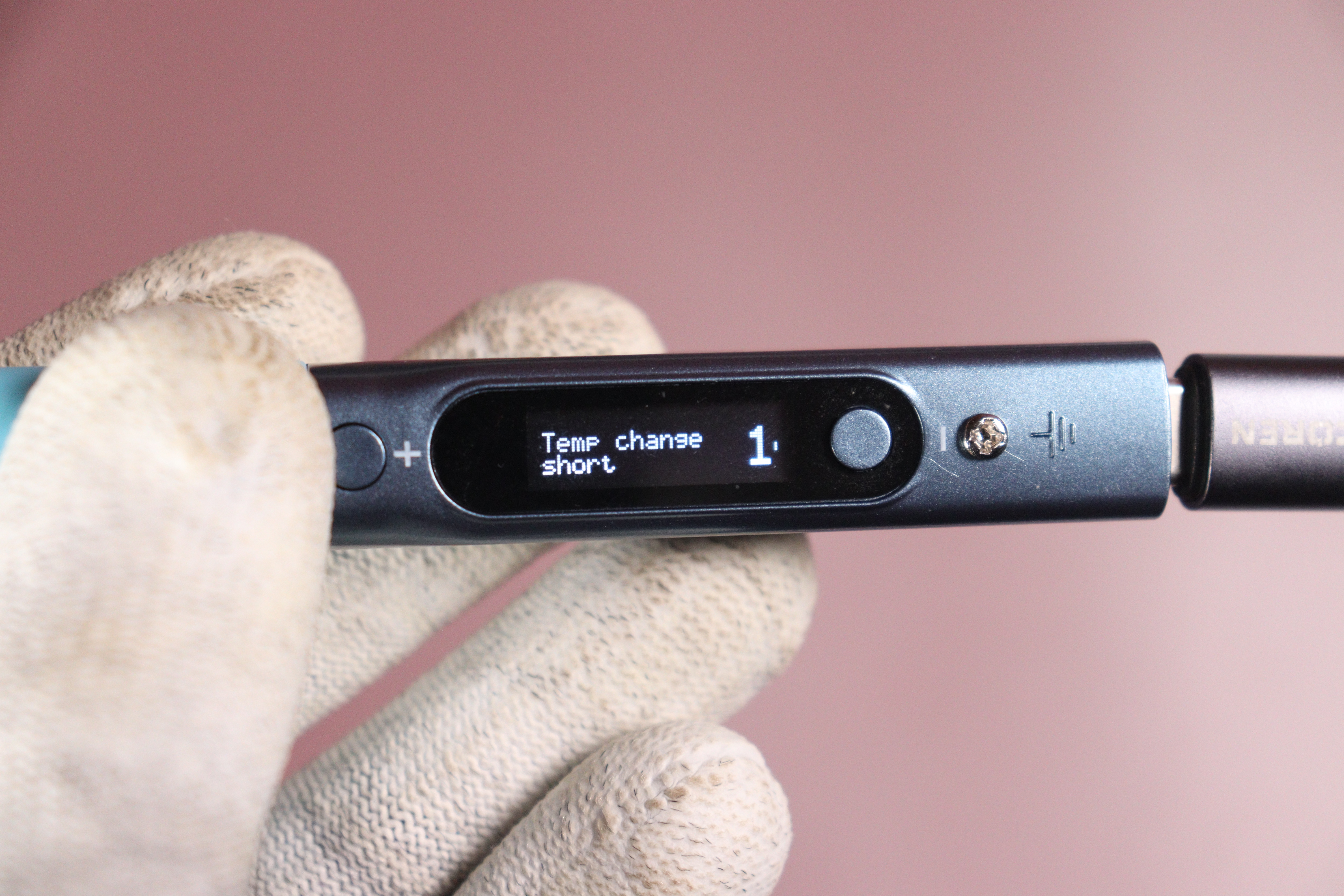

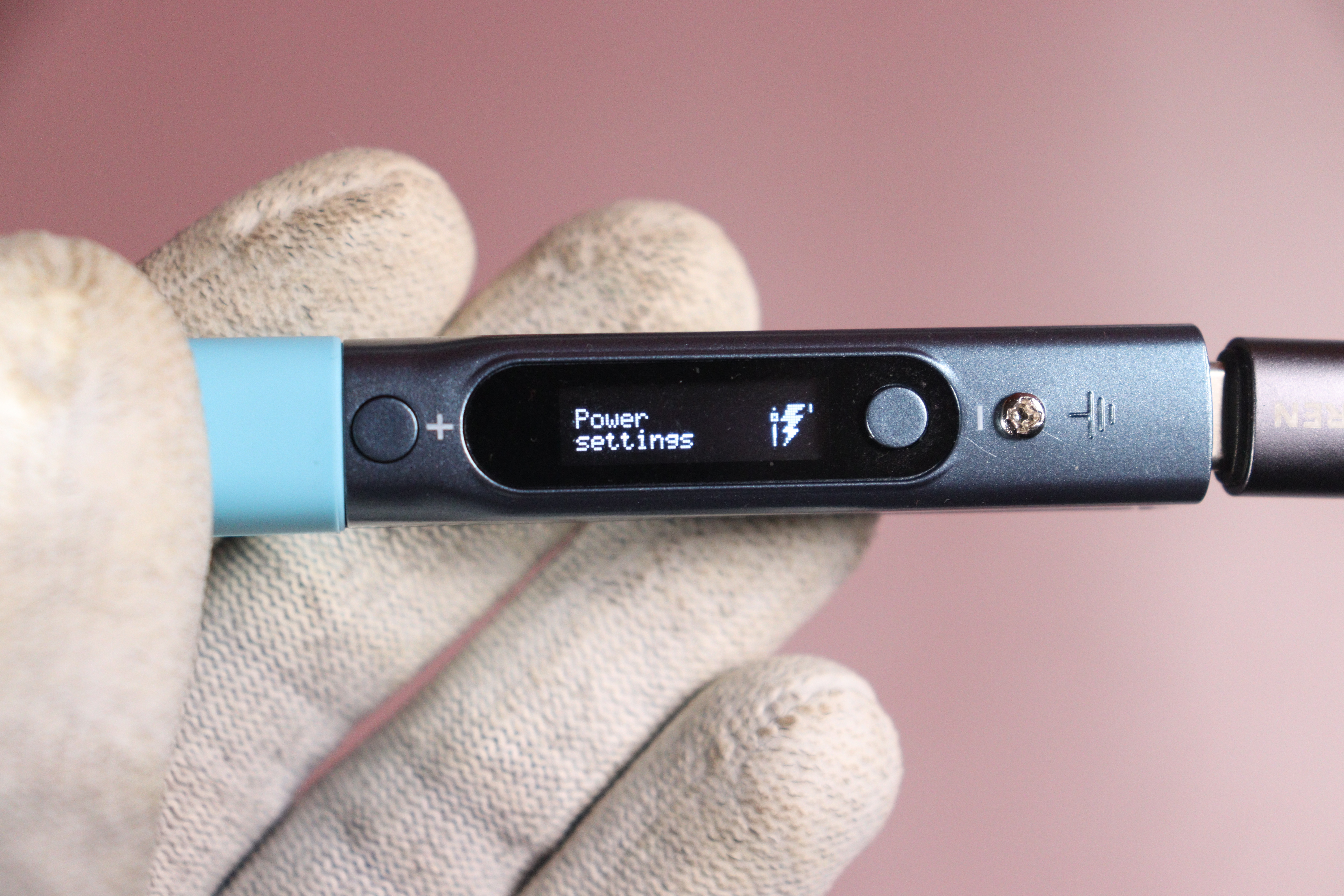

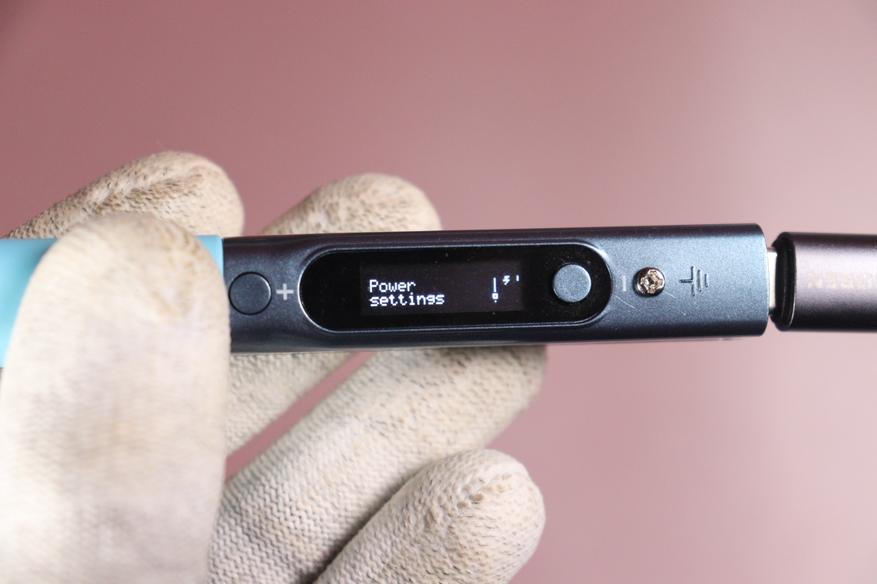

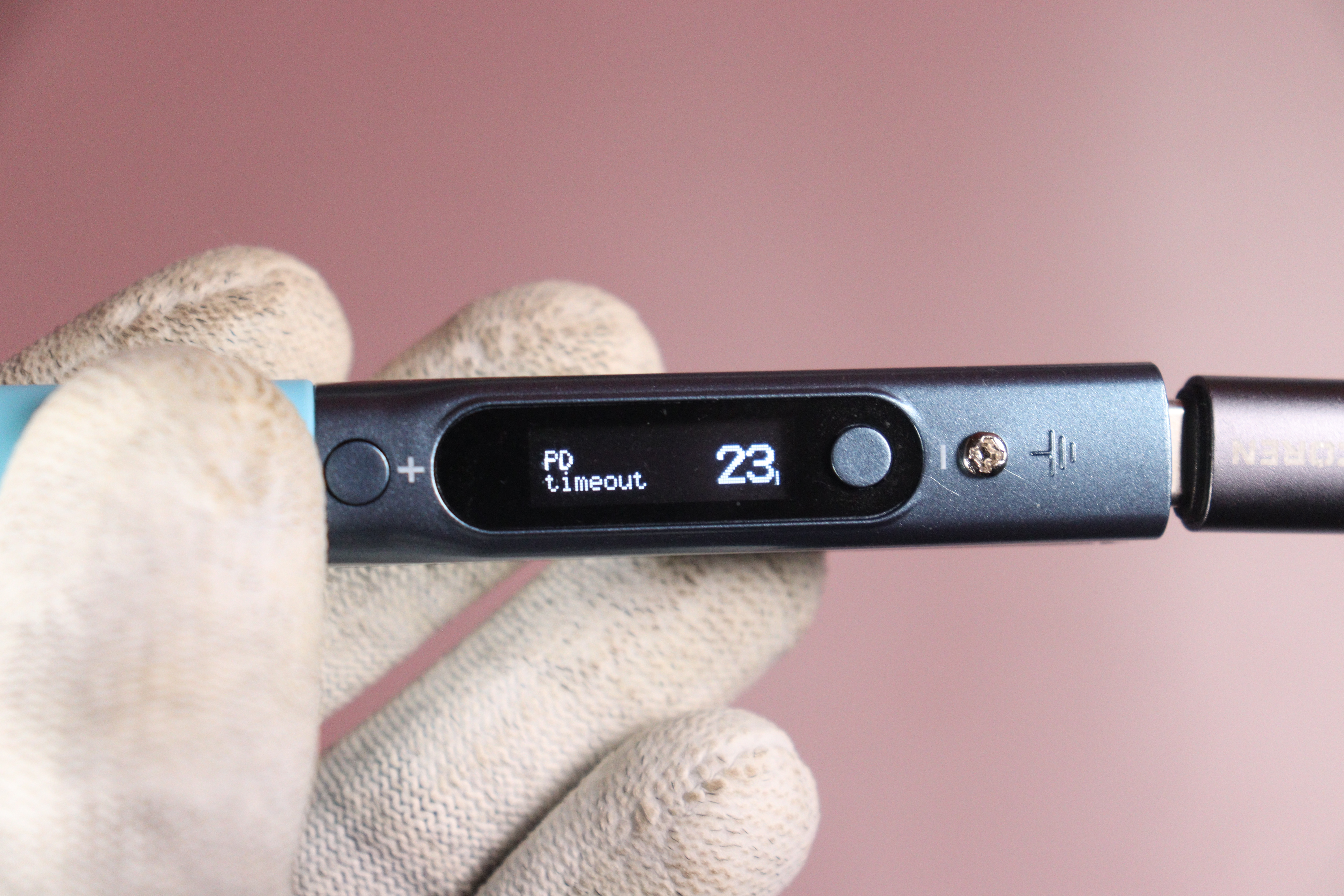

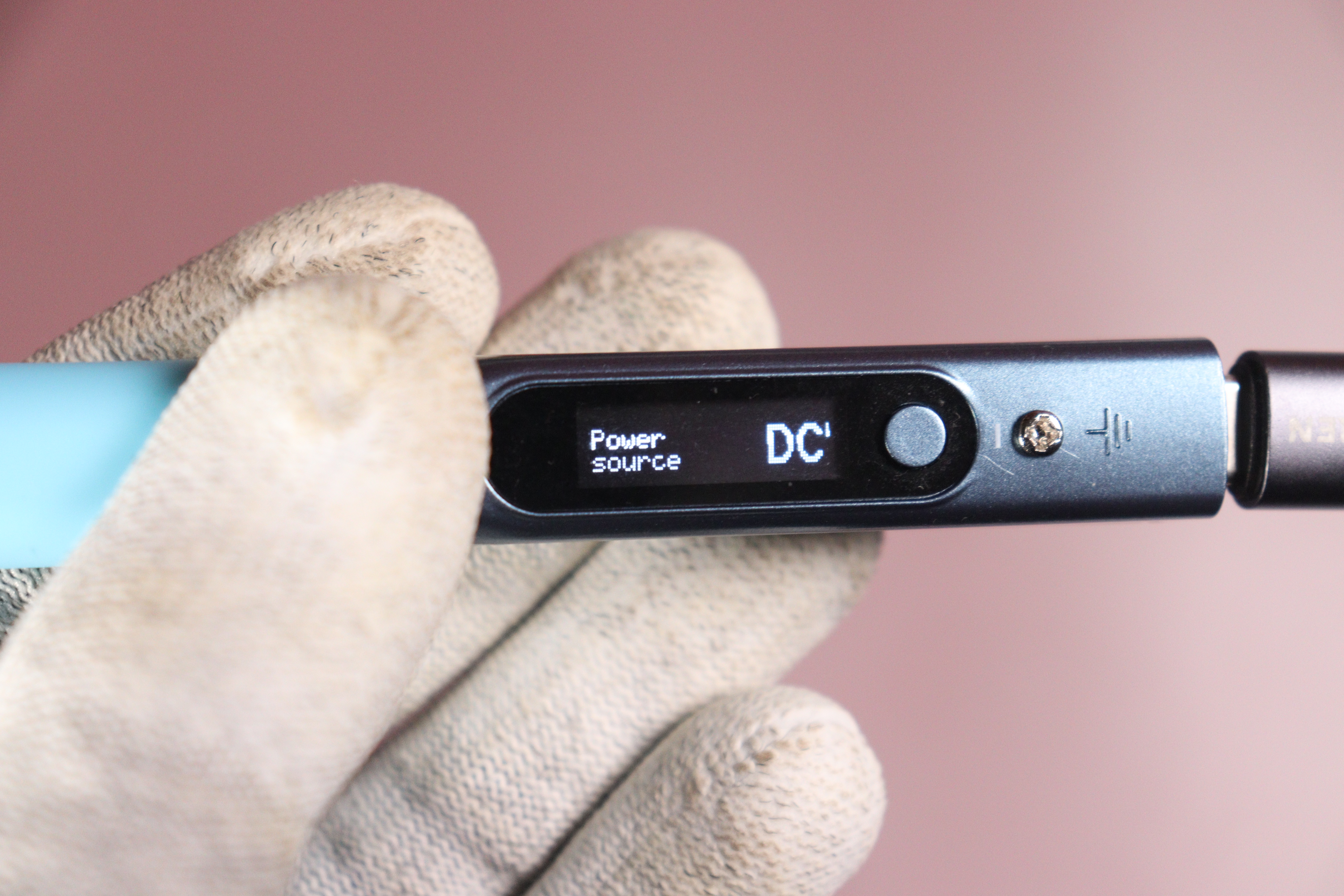

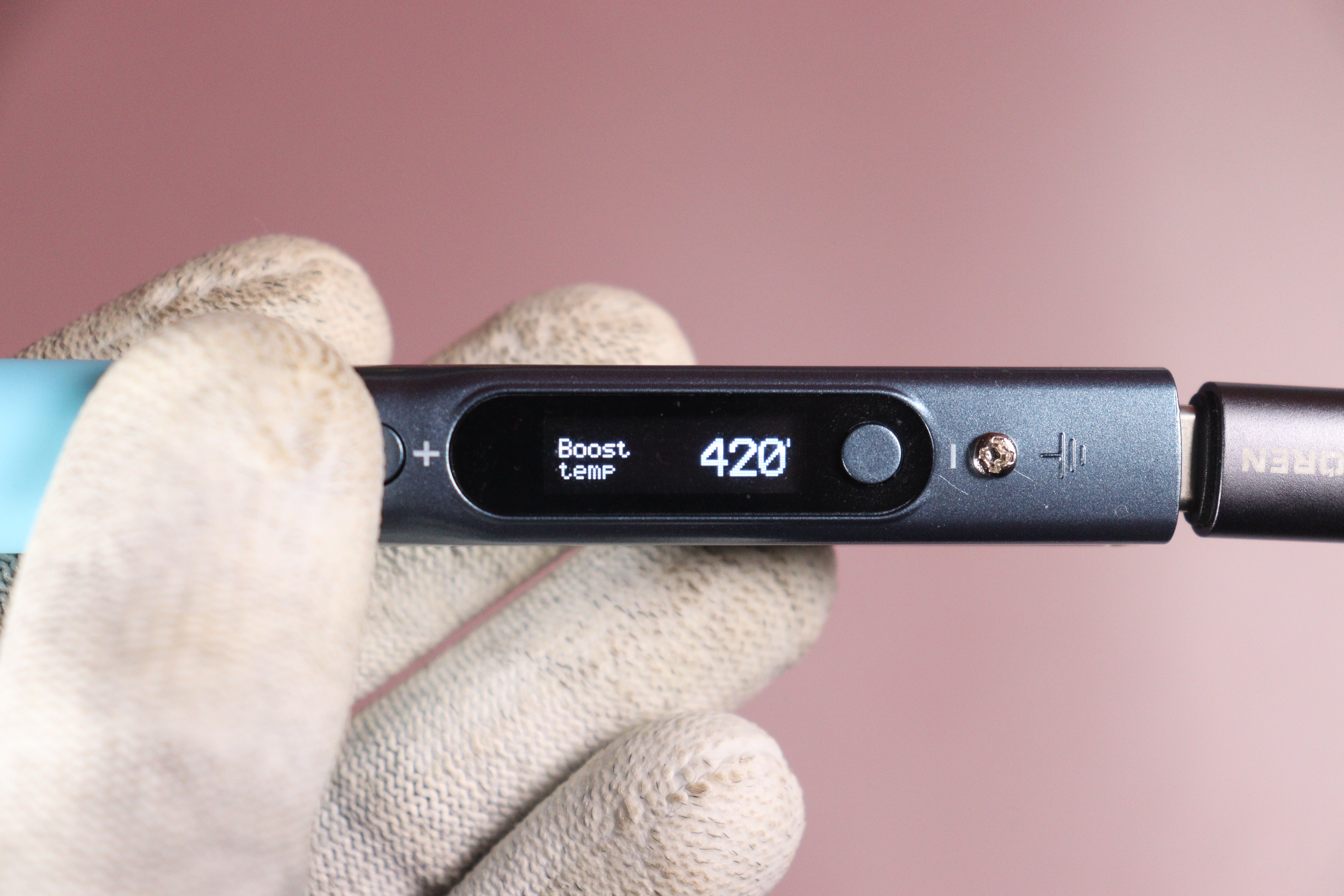

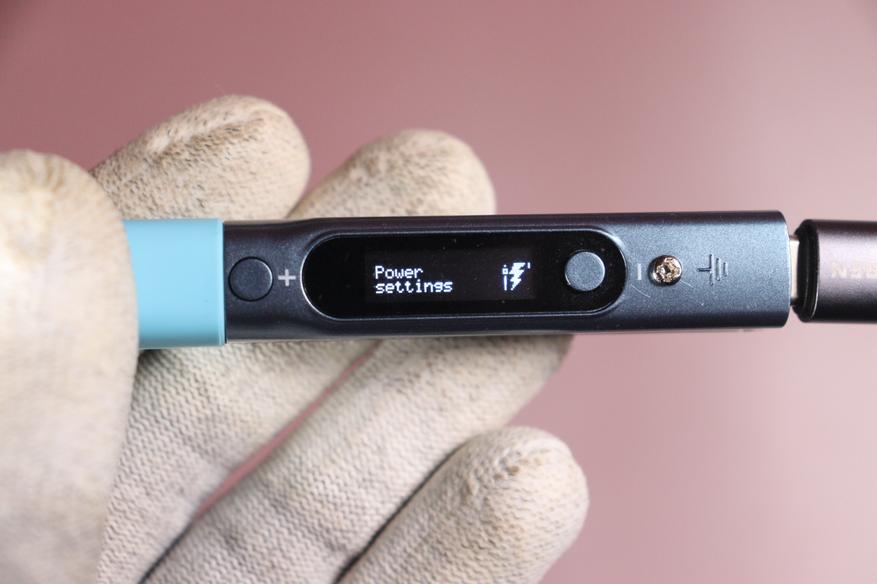

Меню настроек разбито на разделы. Soldering settings — параметры непосредственно пайки: Boost temp — температура кратковременного разгона при долгом нажатии кнопки, Temp change short (шаг изменения температуры коротким нажатием, по 1°C), Heat on power up (автоматический нагрев при подключении питания). Power settings содержит: Power source (источник питания), QC voltage (напряжение для Qualcomm Quick Charge), PD timeout (таймаут согласования PD-протокола). Отдельные разделы — User interface и Advanced settings.

Управление двумя кнопками работает интуитивно: короткое нажатие круглой — вход/выбор, длинное — выход или переход в буст. Листать пункты — кнопкой «+». После пары минут привыкания делается на автопилоте.

Эксплуатация

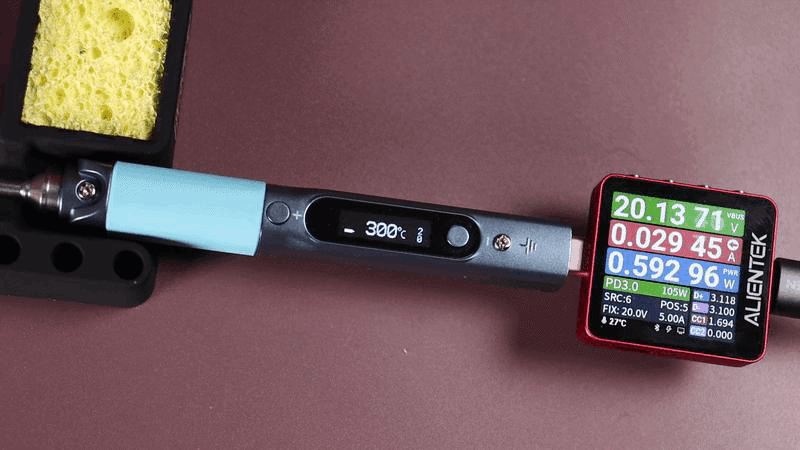

Термоснимки говорят сами за себя: при подключении через USB PD 3.0 (20В, 100 Вт — адаптер на 100Вт) паяльник достигает 300°C примерно за 10-11 секунд. Это быстро — TS100 на аналогичном питании укладывается в схожие цифры, но там нет такой гибкой поддержки протоколов «из коробки».

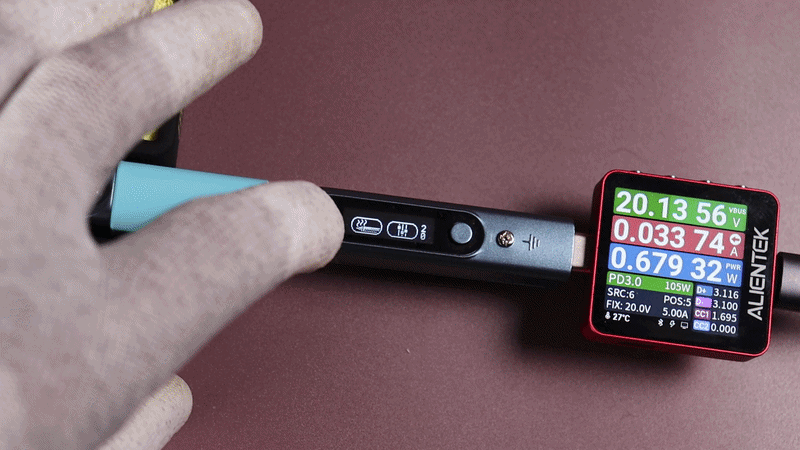

Пиковая потребляемая мощность при разгоне — 51 Вт. Это важный момент: Pinecil не задействует всю мощность адаптера, он берёт ровно столько, сколько нужно для быстрого выхода на рабочую температуру. После стабилизации потребление падает радикально — в режиме поддержания температуры 0,5 Вт, с кратковременными всплесками до 18-39 Вт при локальном охлаждении жала (скажем, при касании массивного полигона или теплоёмкой клеммы). Это говорит о хорошо настроенном ПИД-регуляторе: он не «гонит» мощность впрок, а реагирует точечно.

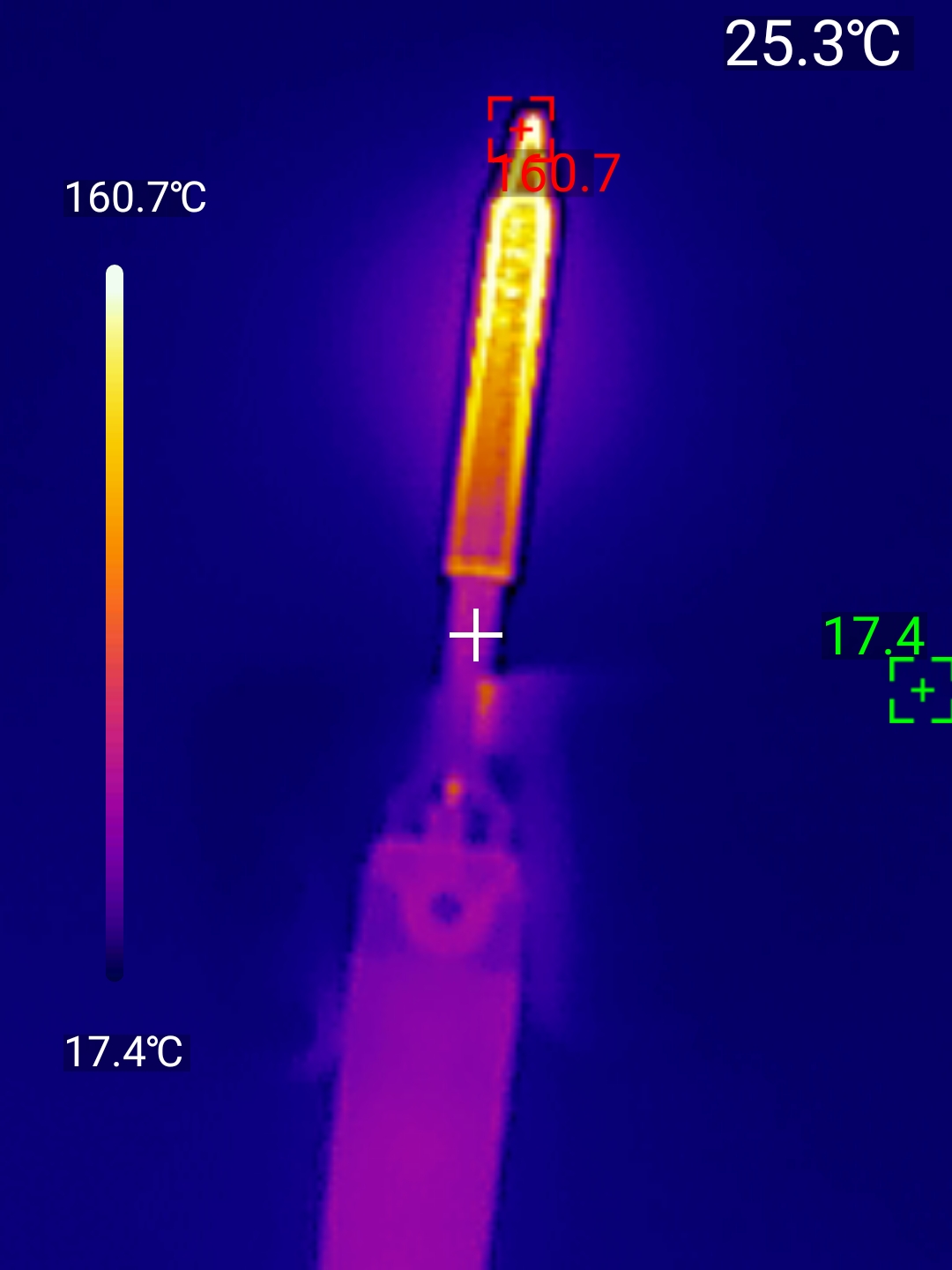

На термоснимке хорошо видна тепловая картина: сам нагревательный элемент и зона жала раскалены (160°C на поверхности при реальной температуре жала 300°C+ — нормально, ИК-камера видит излучение, а не контактную температуру), тогда как силиконовый упор остаётся практически холодным — 28°C по корпусу при работающем паяльнике. Тепловой барьер работает.

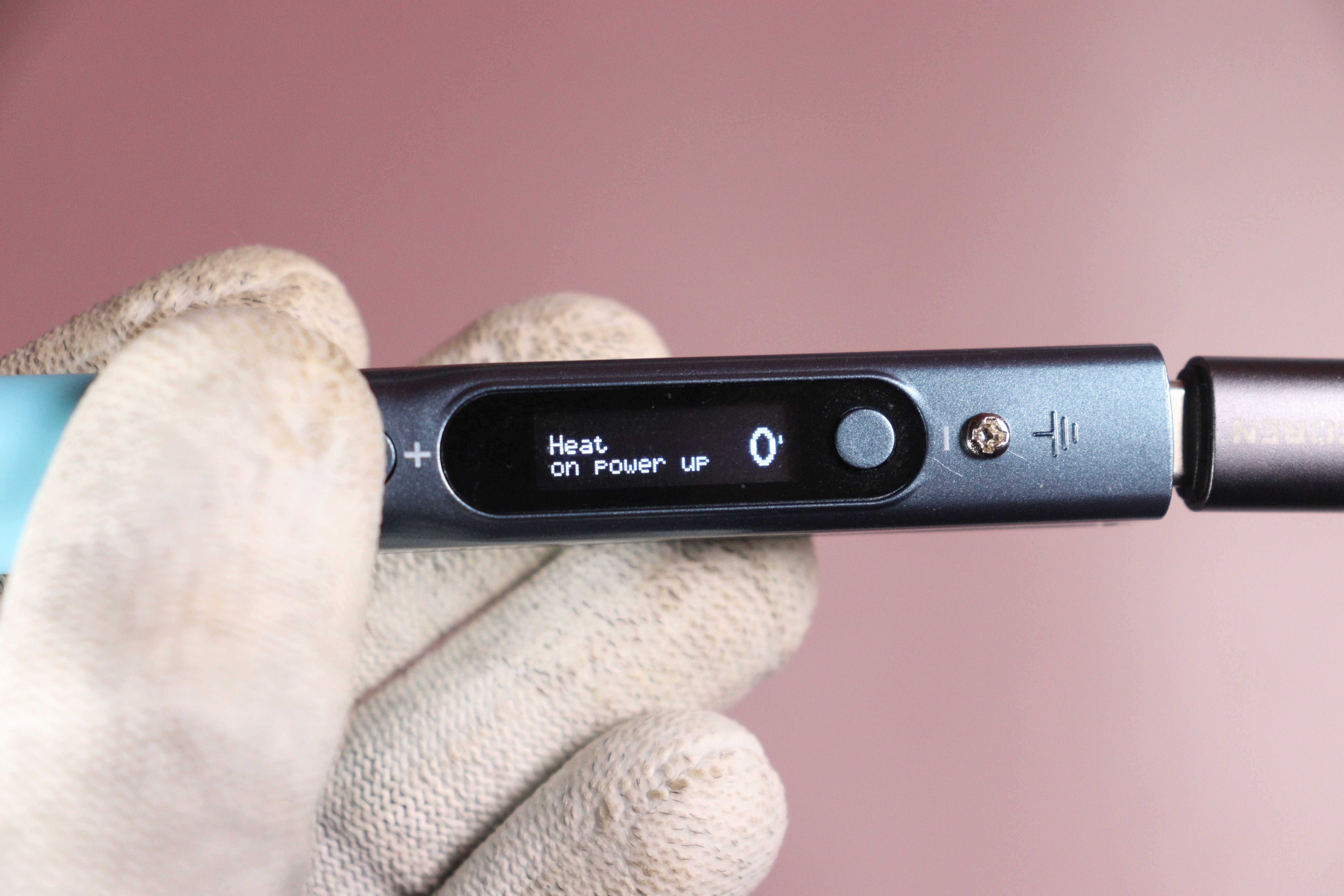

Одна оговорка по части эксплуатации: паяльник греется очень быстро, и это же создаёт определённый риск для неопытного пользователя. Функция «Heat on power up» по умолчанию отключена — правильно. Но при включённом бусте и случайном долгом нажатии кнопки жало за секунды уйдёт к 420°C. Для олова без свинца (плавится при 217-220°C) это нормально, но про это нужно помнить.

Итог

Pinecil V2 — это инструмент, который сложно критиковать за его деньги. Быстрый нагрев, грамотный ПИД, открытая прошивка с нормальным меню, приличная эргономика и универсальное питание через USB-C делают его очевидным выбором для домашней лаборатории, выездного ремонта и обучения.

Кому подойдёт: любителям электроники, которым нужен второй портативный паяльник; студентам и начинающим; профессионалам — как инструмент «на выезд» в дополнение к станции.

Главные плюсы — скорость нагрева (300°C за ~10 секунд), корректная работа с USB PD 3.0, хорошая термостабилизация, открытая прошивка с обновлениями, тепловая изоляция рукоятки, цена.

Минусы — в комплекте нет кабеля и блока питания, кнопки расположены неудобно при рабочем хвате, экран очень маленький (читается, но без удовольствия), и без нормального PD-адаптера на 20В потенциал раскрывается примерно наполовину.
