Волшебный дым повалил из разъема XT-60

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Своими руками (DIY)

Да, при написании обзора пострадали два разъема. Оба сгорели на работе. Посмотрим же, как это было. Это придаст смысл их гибели.
Я приобрел такие для подключения силовых цепей: крокодилов к ЛБП, аккумулятра шуруповерта к зарядному устройству, зарядку автомобильного аккумулятора и т.п.

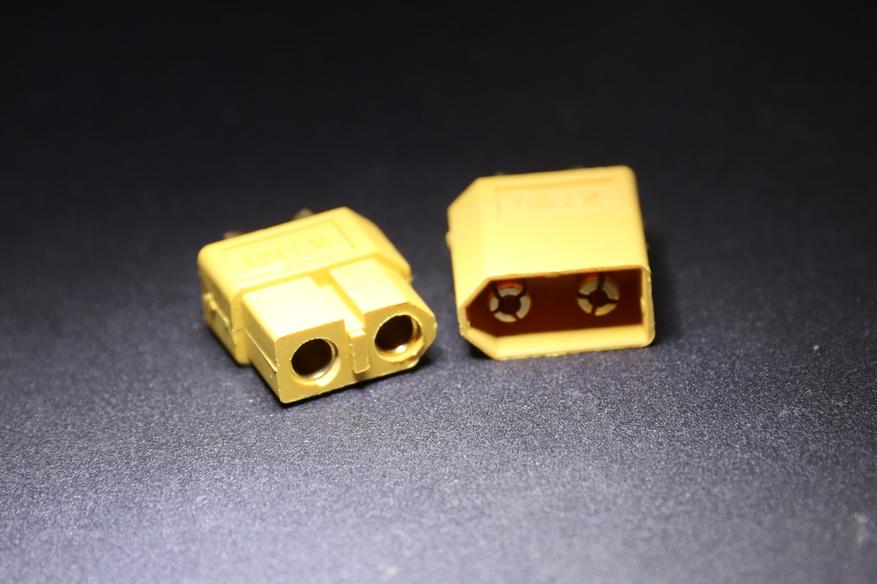

Вот так выглядят разъемы:

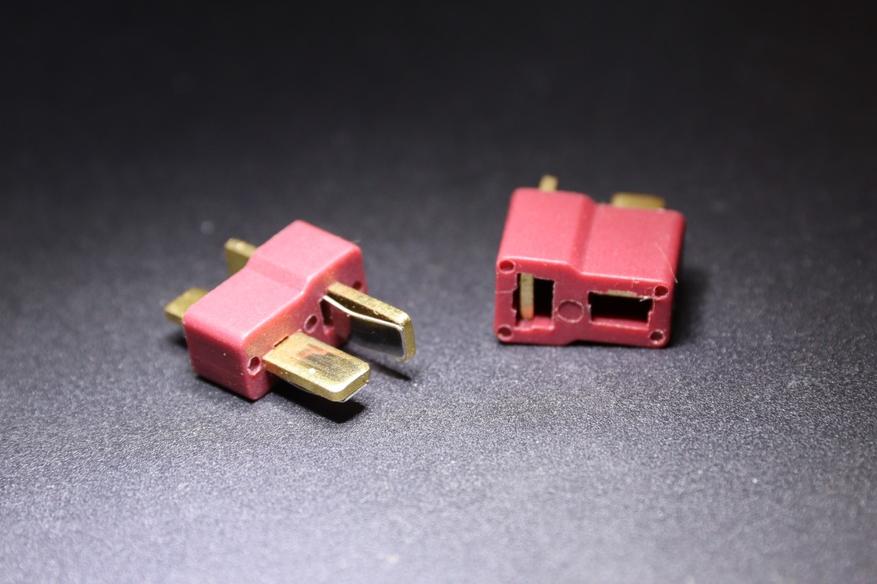

Это Т-разъем.

А вот XT60.

Оба варианта рассчитаны на 60А, что мне с избытком.
По усилиям для соединения/разъединения разъемы тоже примерно одинаковые.
В общем, прежде чем принять решение о том, что использовать, я решил проверить их на максимальный ток.

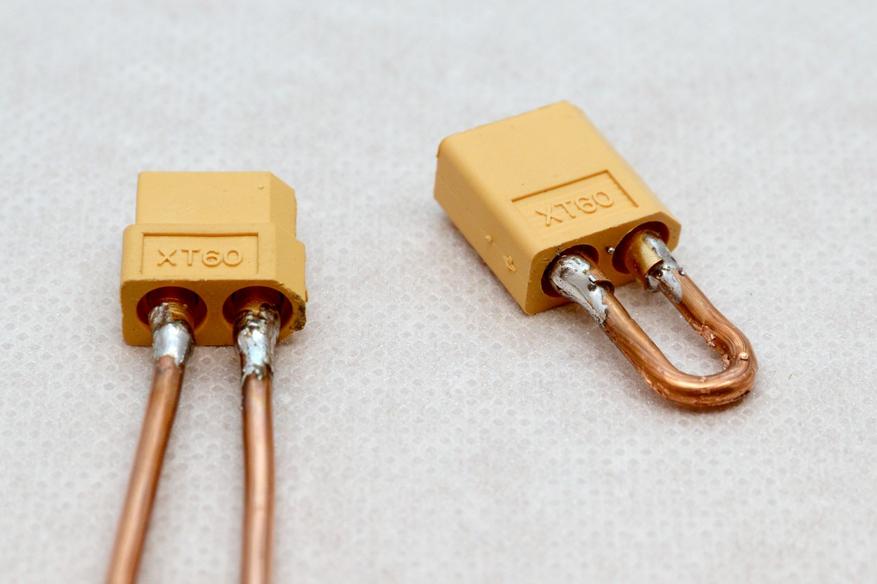

Припаял к обоим медный провод 6 мм2. Надо заметить, что XT60 паять намного проще, т.к. провод удобно размещается в трубке контакта, куда можно вдоволь налить припоя. Провод в 6 квадратов влезает только-только, в зазор припой бодро затекает, влекомый капиллярными силами.

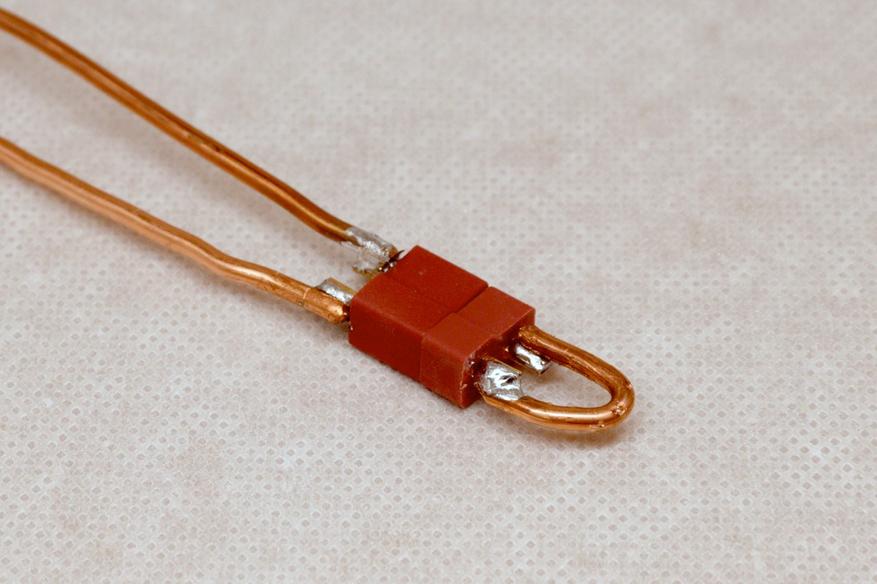

В то же время, чтобы припаяться к Т-коннектору надо проявить известную ловкость. Хорошенько прогреть одновременно толстый провод и контакт, а потом долго-долго удерживать из недвижимо, пока они достаточно остынут, чтоб припой схватился.

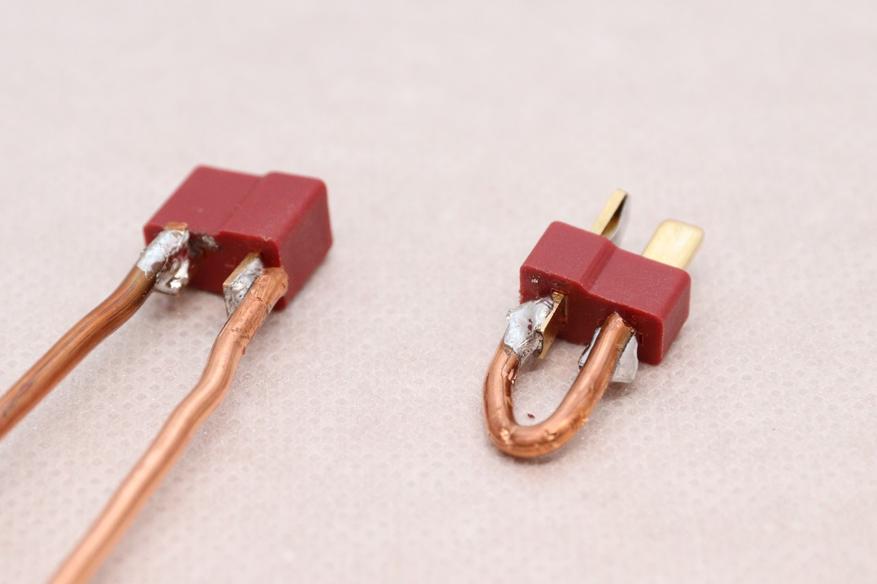

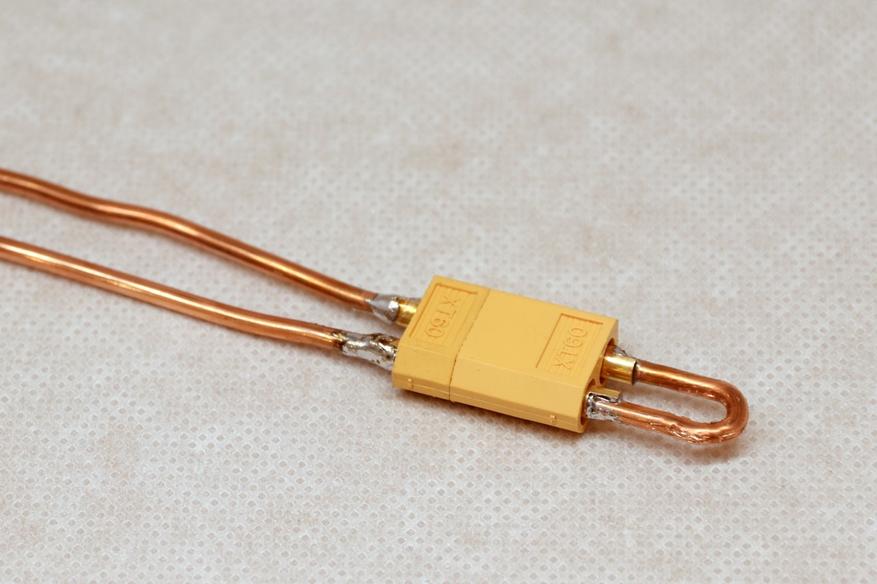

Да, проводом замкнул разъемы накоротко, чтобы ток шел сразу по обоим контактам.

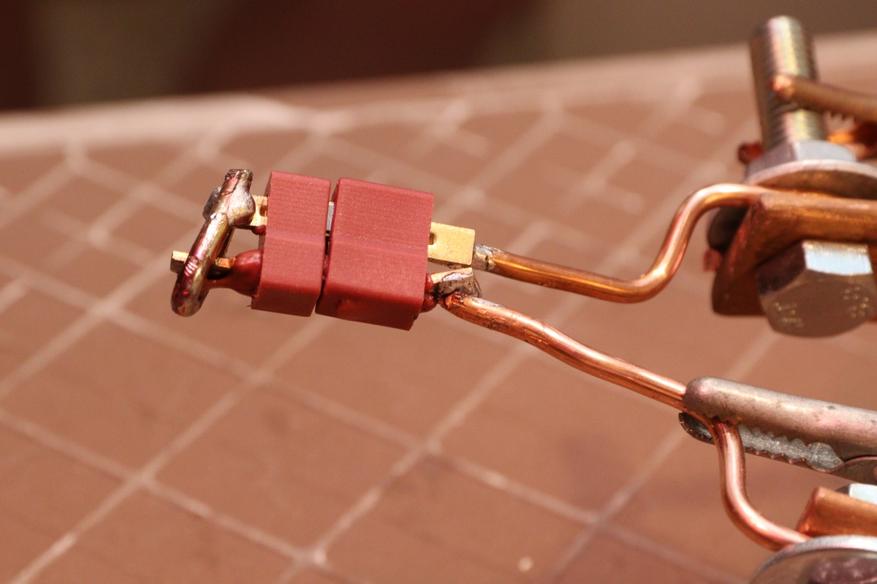

Подключил к трансформатору точечной сварки. Потребляемый ток измерял клещами.

Погнали!

При первом запуске (я тут его не показываю), у меня просто отпаялась и отвалилась перемычка, замыкавшая цепь накоротко. Температура была вполне достаточной для оплавления припоя, но пластик остался непрврежденным. Мне пришлось обжать ей контакты пассатижами и снова запустить ток.

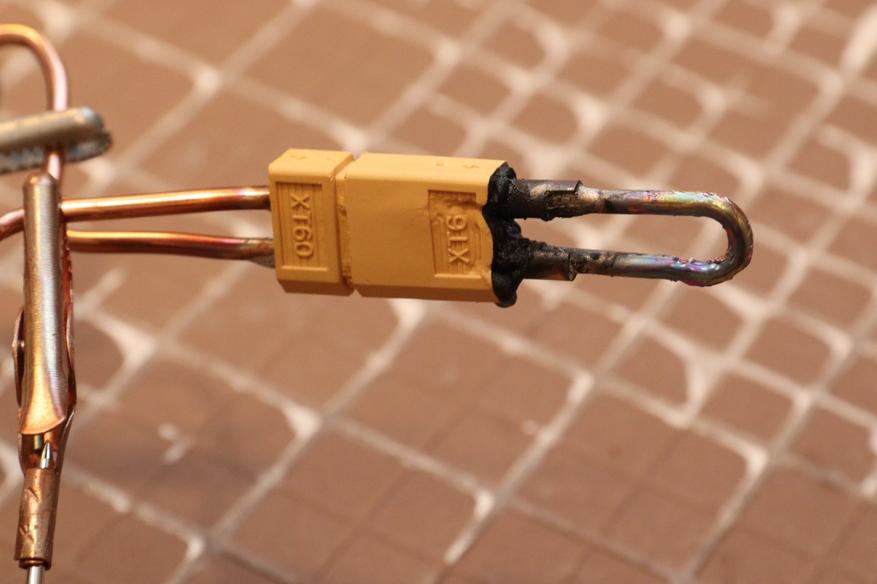

На этот раз разъем поплавился и ток прекратился только тогда, когда провод отвалился от контакта.

Ток при этом был хоршо за 100А, что превышает максимальный для этого типа разъема.

Второй эксперимент:

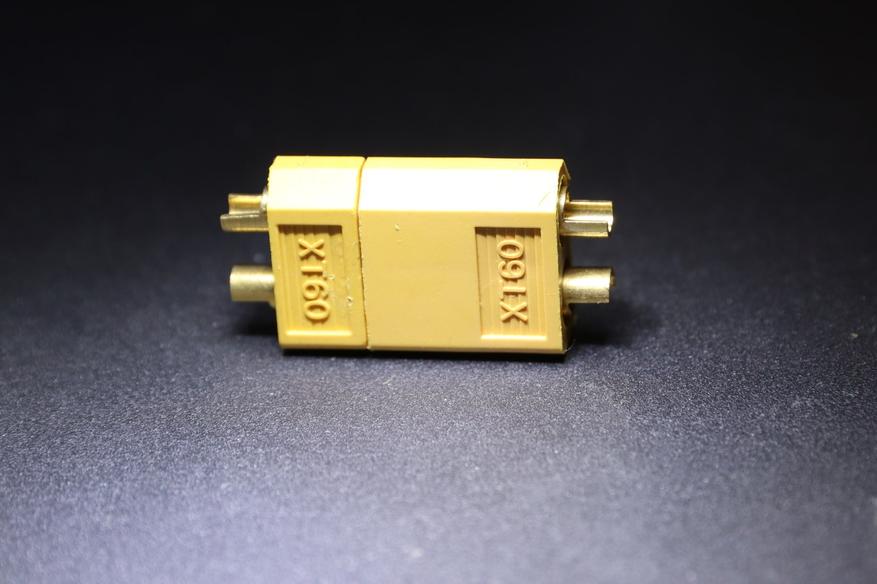

Здесь провода держались молодцом, хотя припой снова расплавился — сказывается более належная фиксация провода в углублении контакта. Это обусловило более высокую максимальную температуру пластика, он начал дымить (довольно едко), но так и не вспыхнул.

Что в итоге?
Оба разъема держат заявленные токи.
К XT60 удобнее подпаиваться. Но с другой стороны, отпаивающиеся и отваливающиеся провода у Т-разъема могут служить своего рода эрзац-предохранителем в критических ситуациях.
Оба разъема плавятся при температуре, значительно превышающей 100°С, но открытым пламенем не вспыхивают.

Оба типа разъемов доступны к покупке:

Т-разъем: 160 рублей за 5 пар

XT60:  150 рублей за 5 пар, но доступны и другие количества и варианты на другие токи.
