Соорудил стойку для болгарки из гаражного хлама

Резка небольших заготовок из металла или пластика с помощью болгарки не представляет особой сложности, но когда необходимо торцевать изделия под углом 90 градусов, требуется определенная сноровка и опыт. Конечно, для этой задачи идеально подходят торцовочные пилы. Используя соответствующие насадки, можно легко и точно отрезать трубы или угольники под любым углом. Однако, такой инструмент есть не у каждого домашнего мастера, так как стоит он недешево.

Для гаражного использования многие покупают специальные стойки, к которым крепится обычная болгарка, превращая её в импровизированный торцовочный инструмент, это отличное решение для тех, кто ищет бюджетную альтернативу. Но я решил пойти другим путем: сэкономить деньги и использовать то, что у меня уже было под рукой. Из хлама, которого в избытке накопилось в родительском гараже, я смастерил стойку своими руками.

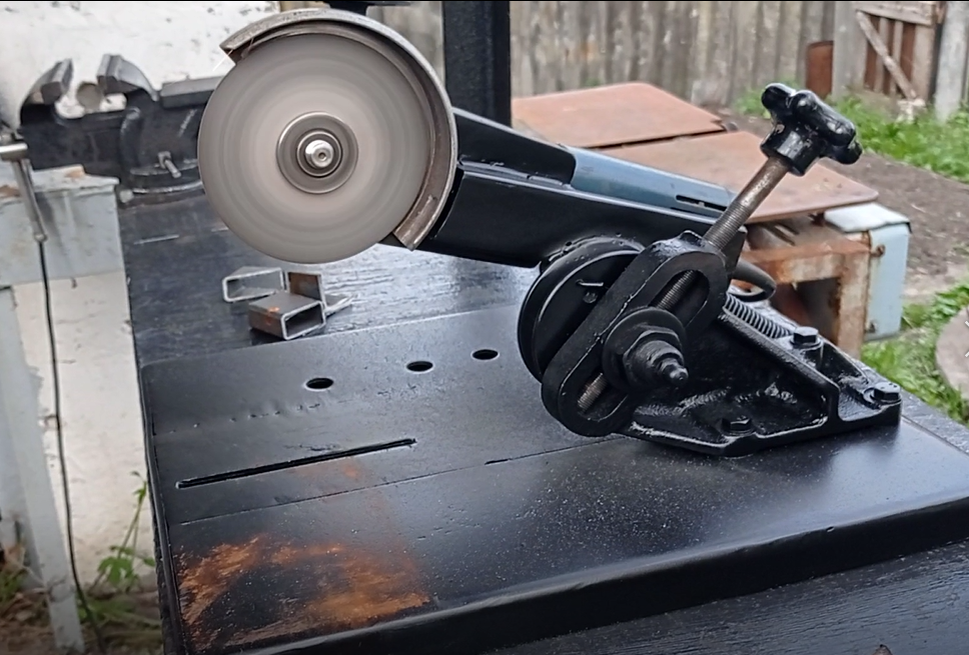

Результат превзошел все ожидания. Получилась прочная и функциональная стойка, которая отлично справляется с задачами, стоящими передо мной. Теперь я могу легко резать металл, пластик и деревянные заготовки, не беспокоясь о точности угла.

Решил поделиться этой самоделкой с вами, надеюсь, она вдохновит вас на собственные проекты. Создание таких полезных инструментов своими руками не только экономит деньги, но и приносит массу удовольствия и удовлетворения от работы. Если у вас есть старые материалы и немного свободного времени, попробуйте сами сделать что-то подобное, это отличный способ проявить креативность и улучшить свои навыки.

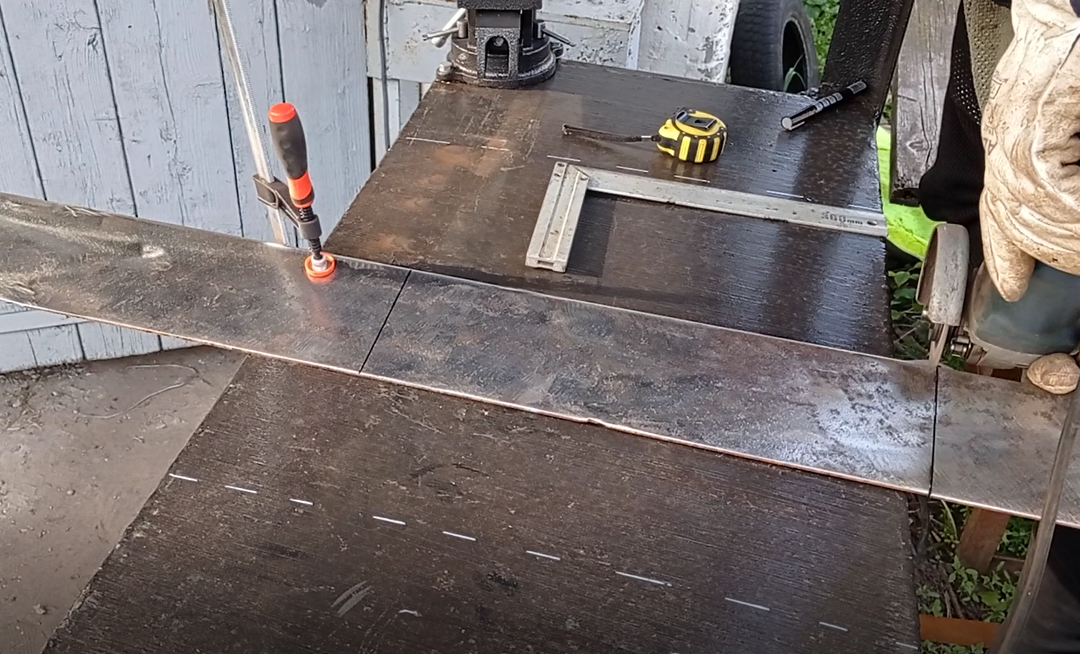

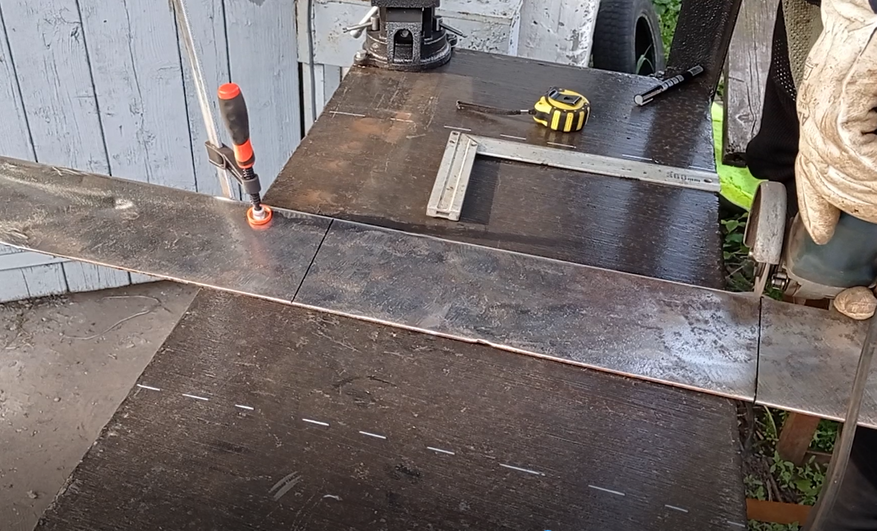

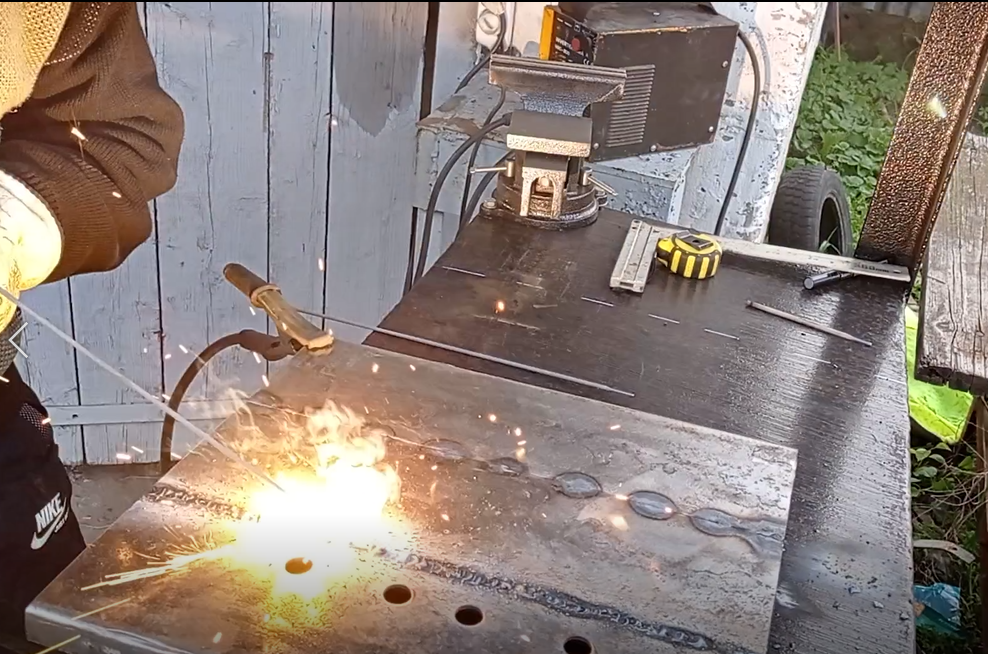

Для создания основания платформы я нашел кусок листового железа толщиной 3 мм с загнутыми краями, разделенный на три части (он и стал основой для моей стойки). Разрезав и сварив между собой, а также тщательно зачистив швы, я создал прочную и надежную платформу, готовую к использованию в качестве станины.

Долго размышлял, как с минимальными усилиями и максимальной надежностью создать поворотную конструкцию, которая будет опускать болгарку в вертикальной плоскости точно и без люфтов. Решение нашлось в том же родительском гараже. Мой отец всегда был запасливым, и на полках для инструментов можно было найти множество практичных вещей, при желании можно и вертолет соорудить, шутка конечно)).

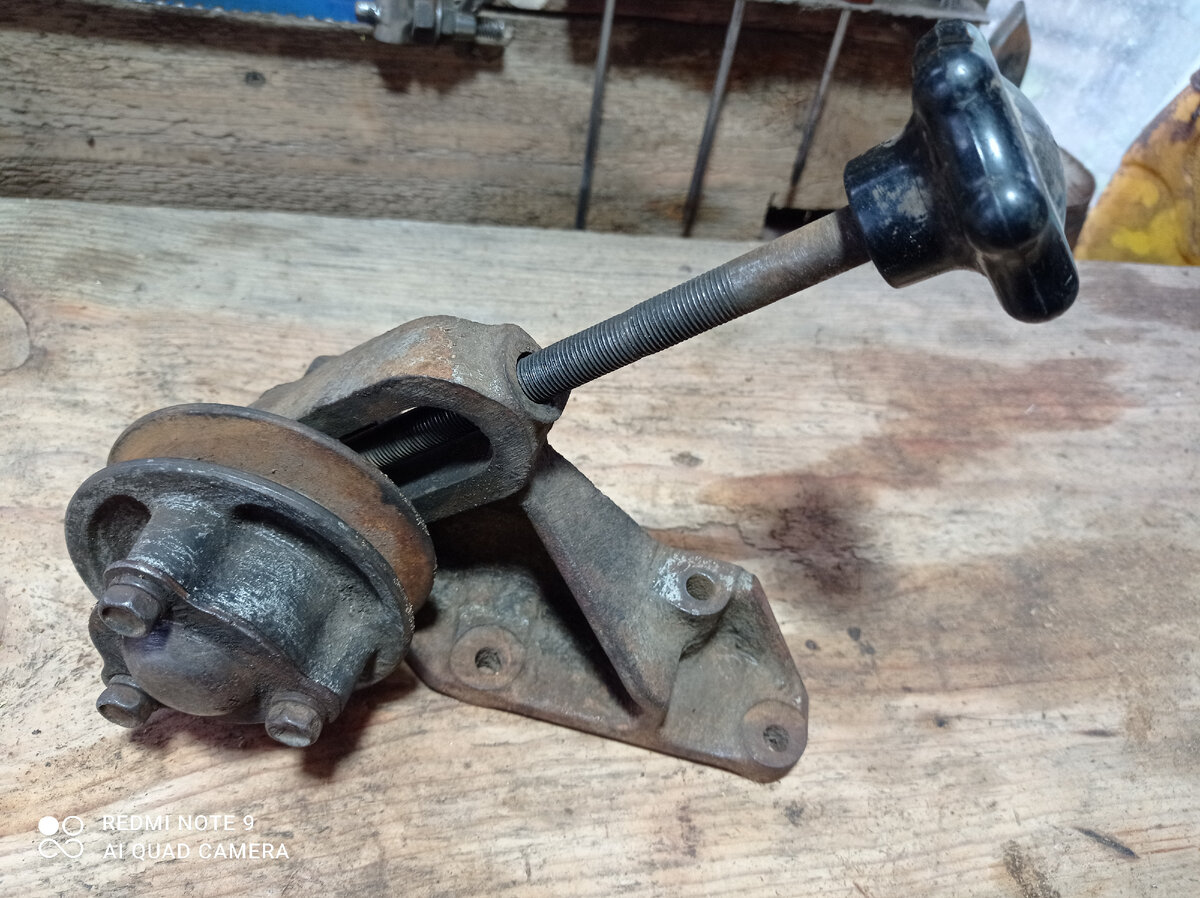

Не могу сказать наверняка, что это за деталь (если у вас есть предположения, делитесь ими в комментариях), но она оказалась мне на удивление полезной. Кажется, это что-то вроде шкива с регулируемым (или, возможно, натяжным) винтом. Эта деталь послужила основой для создания подвижного механизма, который я хотел добавить к своей самодельной стойке.

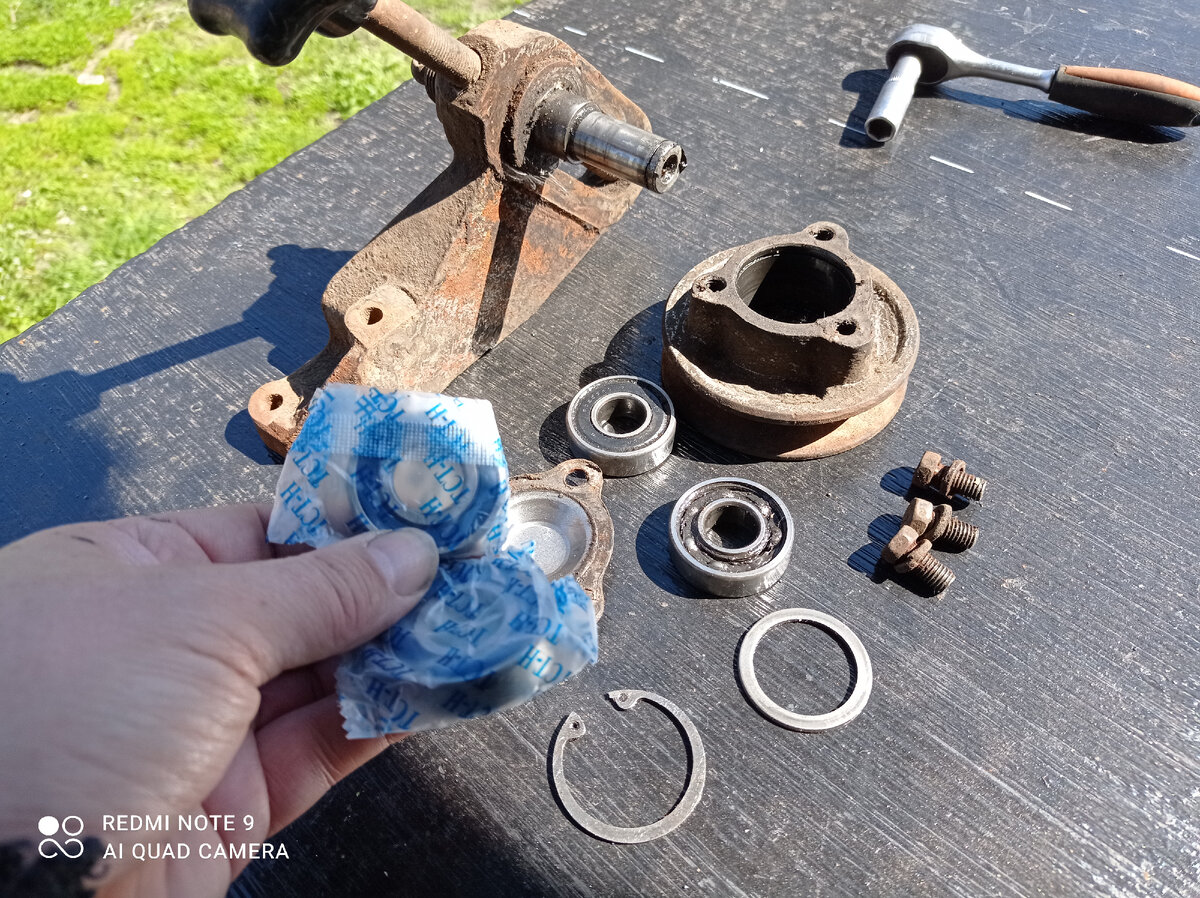

Пришлось, конечно, разобрать это устройство, чтобы тщательно почистить его от ржавчины и заменить два 501-х подшипника, которые оказались «убитыми».

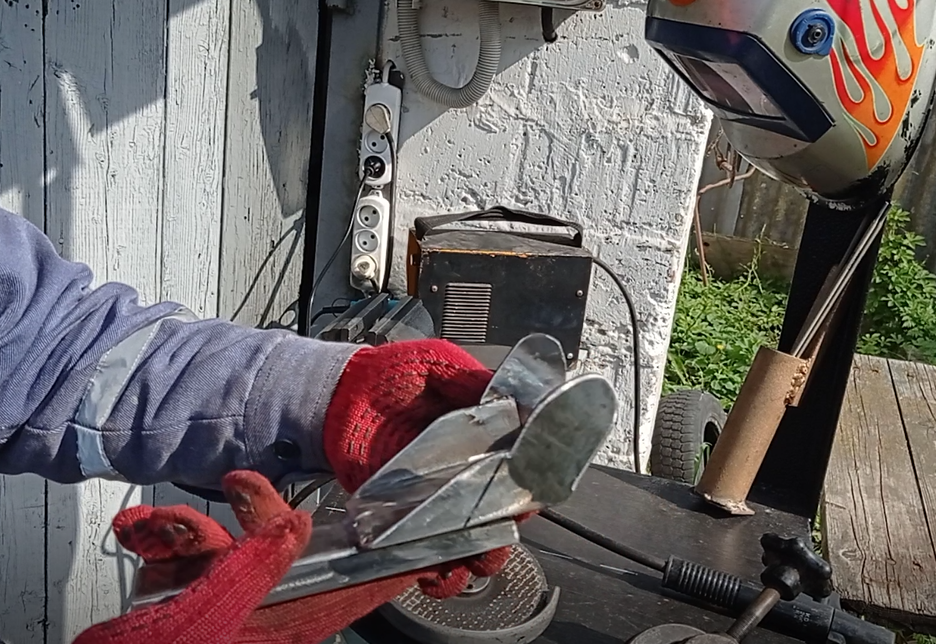

В качестве кронштейна для крепления болгарки на стойку я использовал профильную трубу 40х10 мм, размером 200 мм, и куски угольника 30-ки, длиной около 100 мм.

Металлические поверхности очистил от ржавчины и вырезал заготовки таким образом, чтобы после их сваривания сформировалась конструкция, которая надежно удерживала бы болгарку в стойке, и при этом легко снималась.

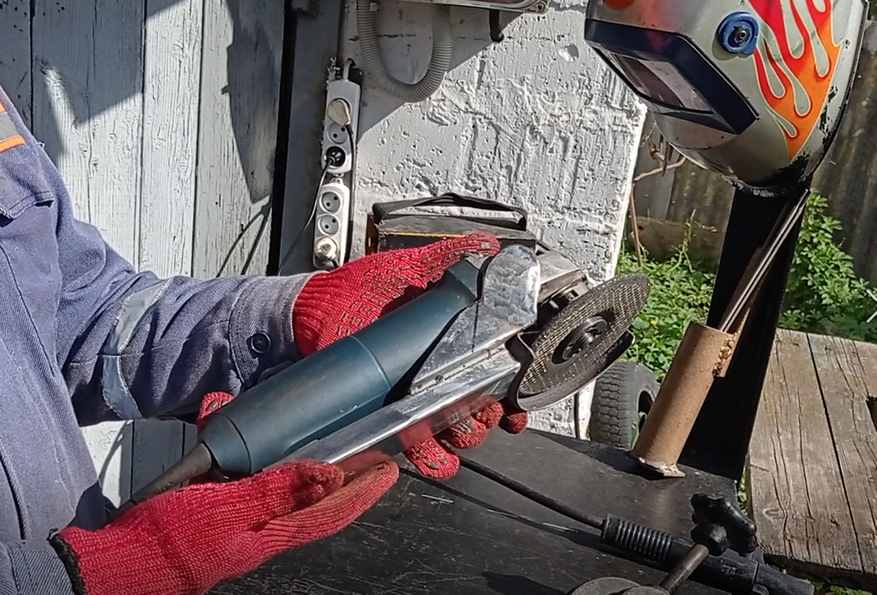

На редукторе болгарки, с двух сторон, имеется посадочная резьба для крепления дополнительной рукояти под левшу или правшу. Именно эту резьбу я и решил использовать для фиксации болгарки в кронштейне стойки.

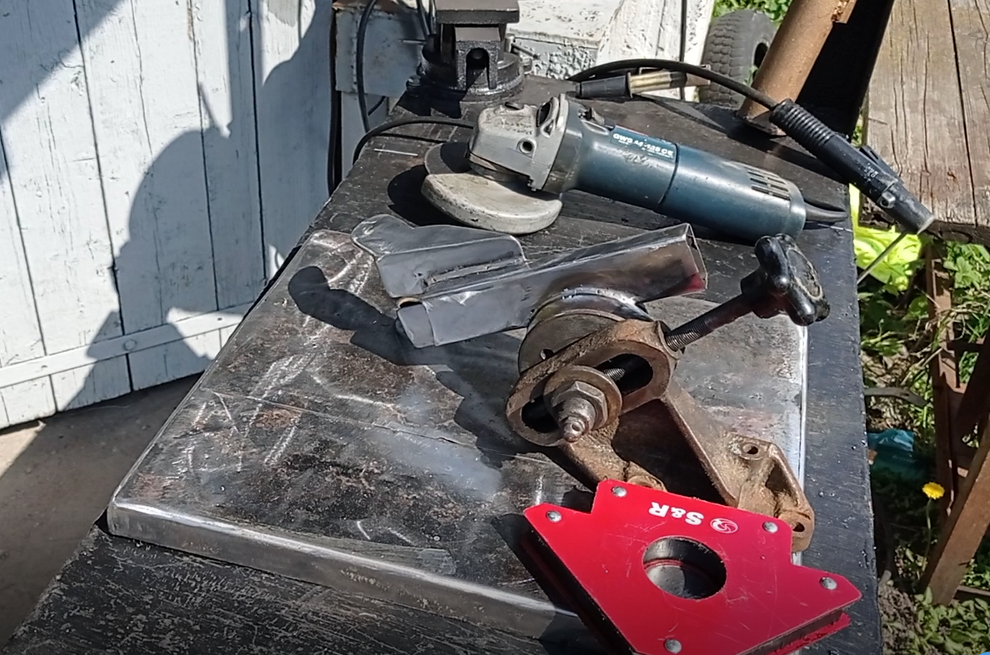

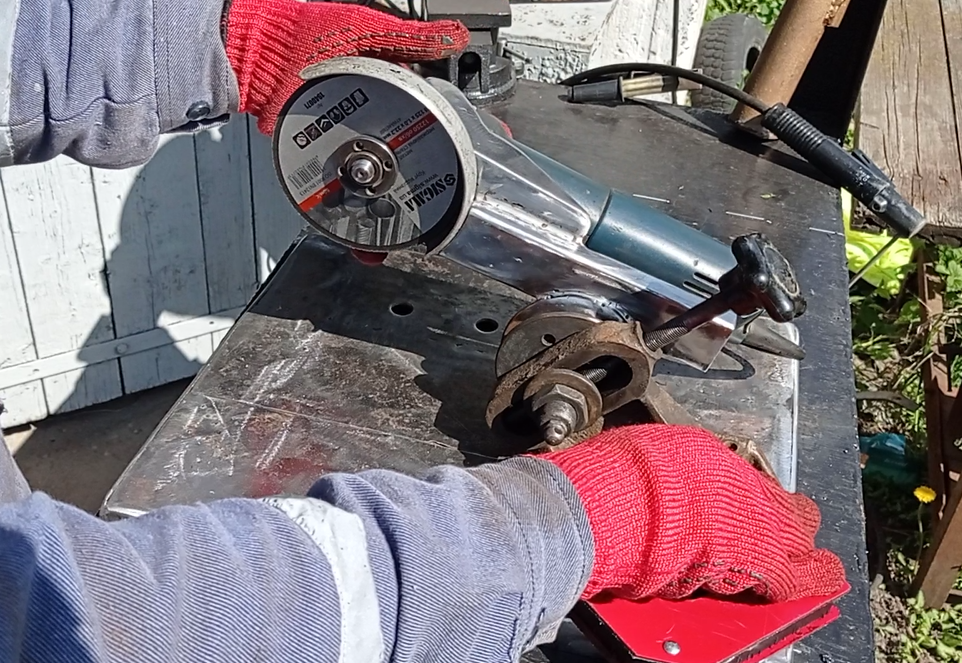

Далее, приварил готовый кронштейн к ранее приготовленному подвижному механизму под нужным углом. В самой платформе просверлил три отверстия диаметром 8 мм, для крепления наклонной стойки.

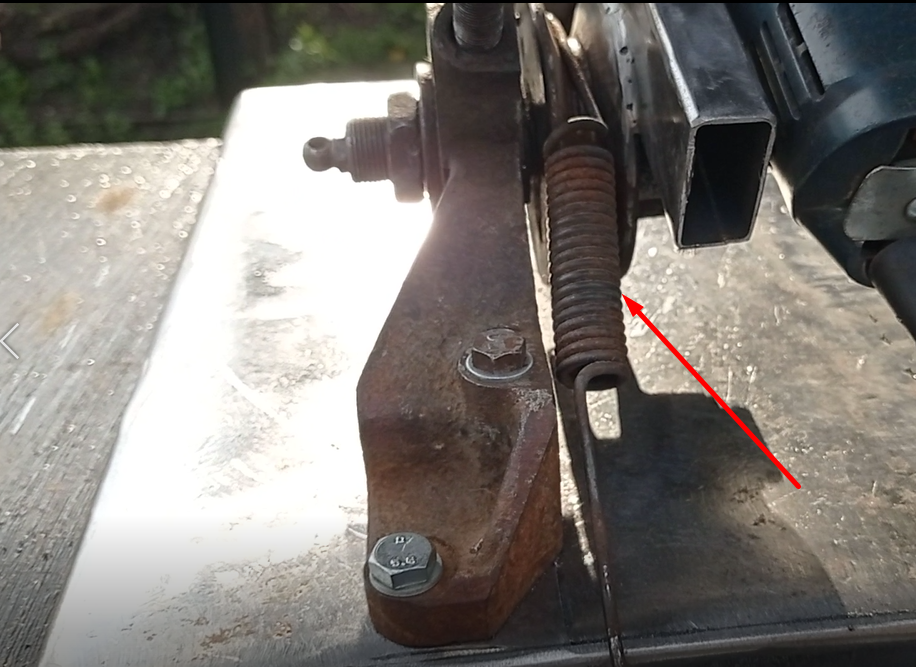

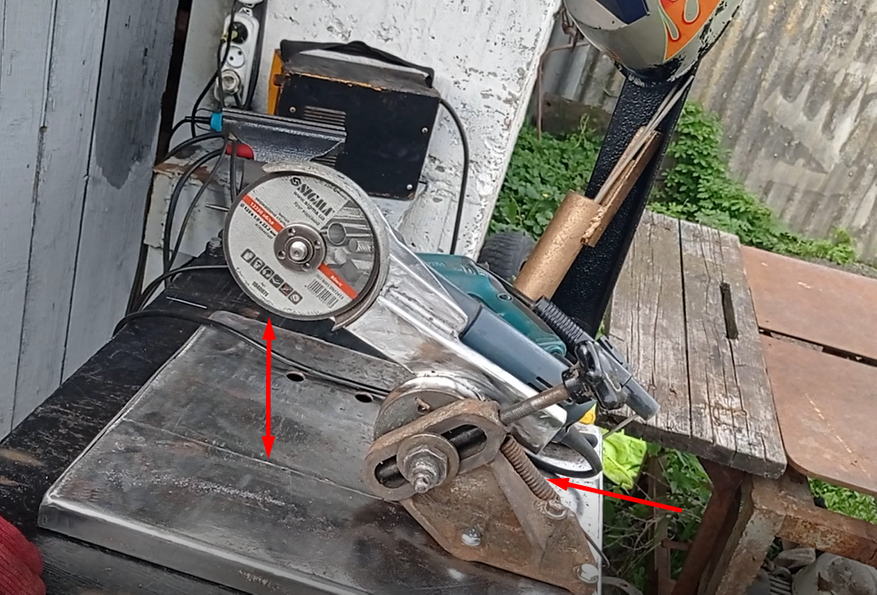

В качестве обратного механизма использовал довольно упругую пружину из ступицы ГАЗ-53, которая служила для стягивания тормозных колодок в барабане, теперь у неё будет новое предназначение.

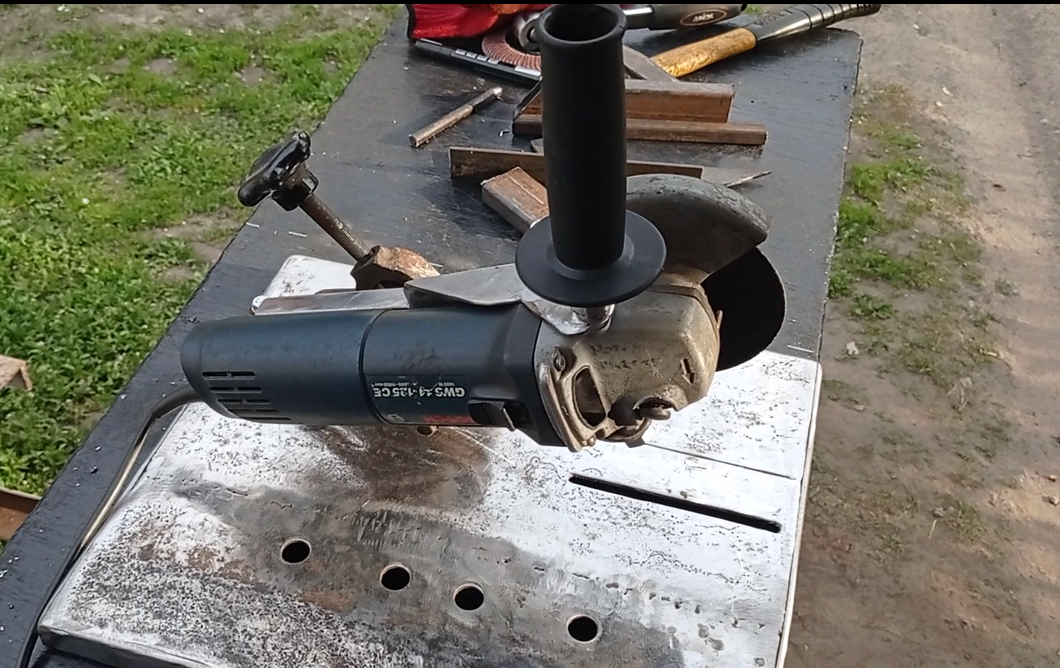

Для крепления болгарки в кронштейне стойки, нашел в гараже рукоять от какого-то электроинструмента, приварил к ней резьбу диаметром М10, снизу использовал обычный болт с такой же резьбой.

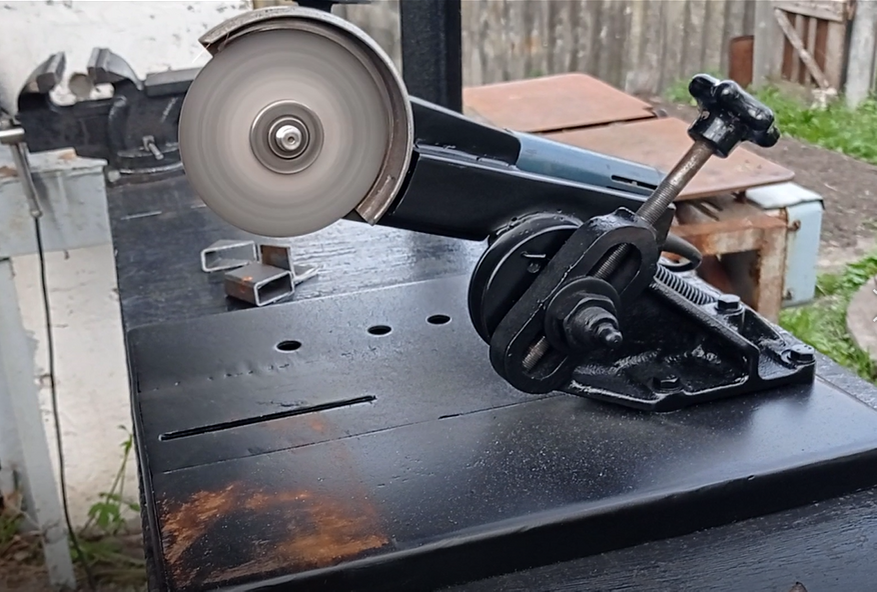

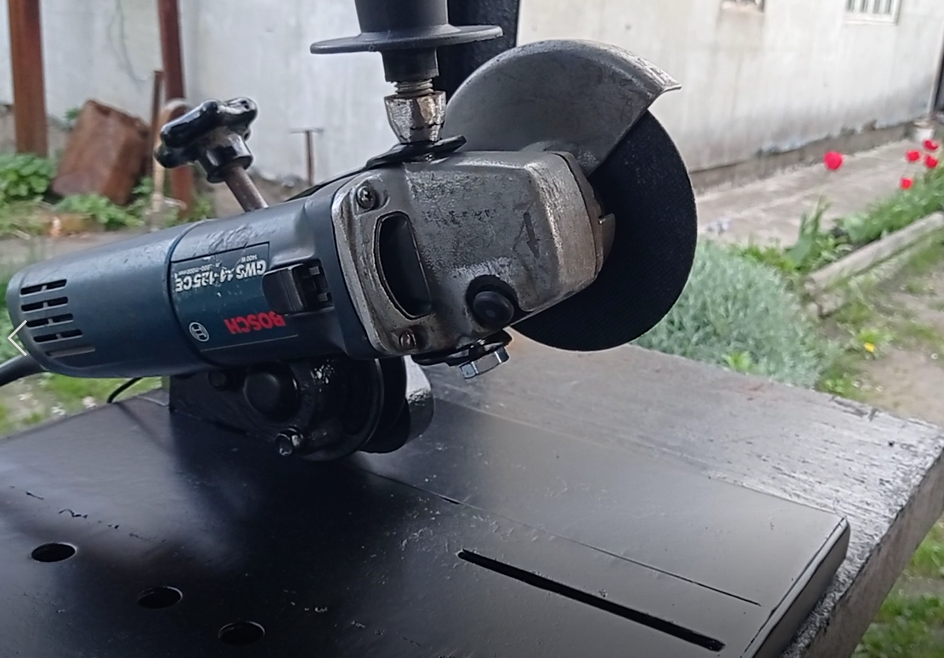

В основании станины напротив диска сделал прямоугольное отверстие. Теперь осталось только тщательным образом зачистить все сварочные швы, обезжирить поверхность и покрасить стойку.

Для наглядности все действия фиксировал на видео и выложил в Ютуб, кому интересно можете посмотреть.

Спасибо, что дочитали статью до конца, буду рад вашей оценке самоделки и комментариям по этому поводу.
