Sharp VZ-2000 (1981): этот бумбокс проигрывал пластинки с двух сторон не переворачивая

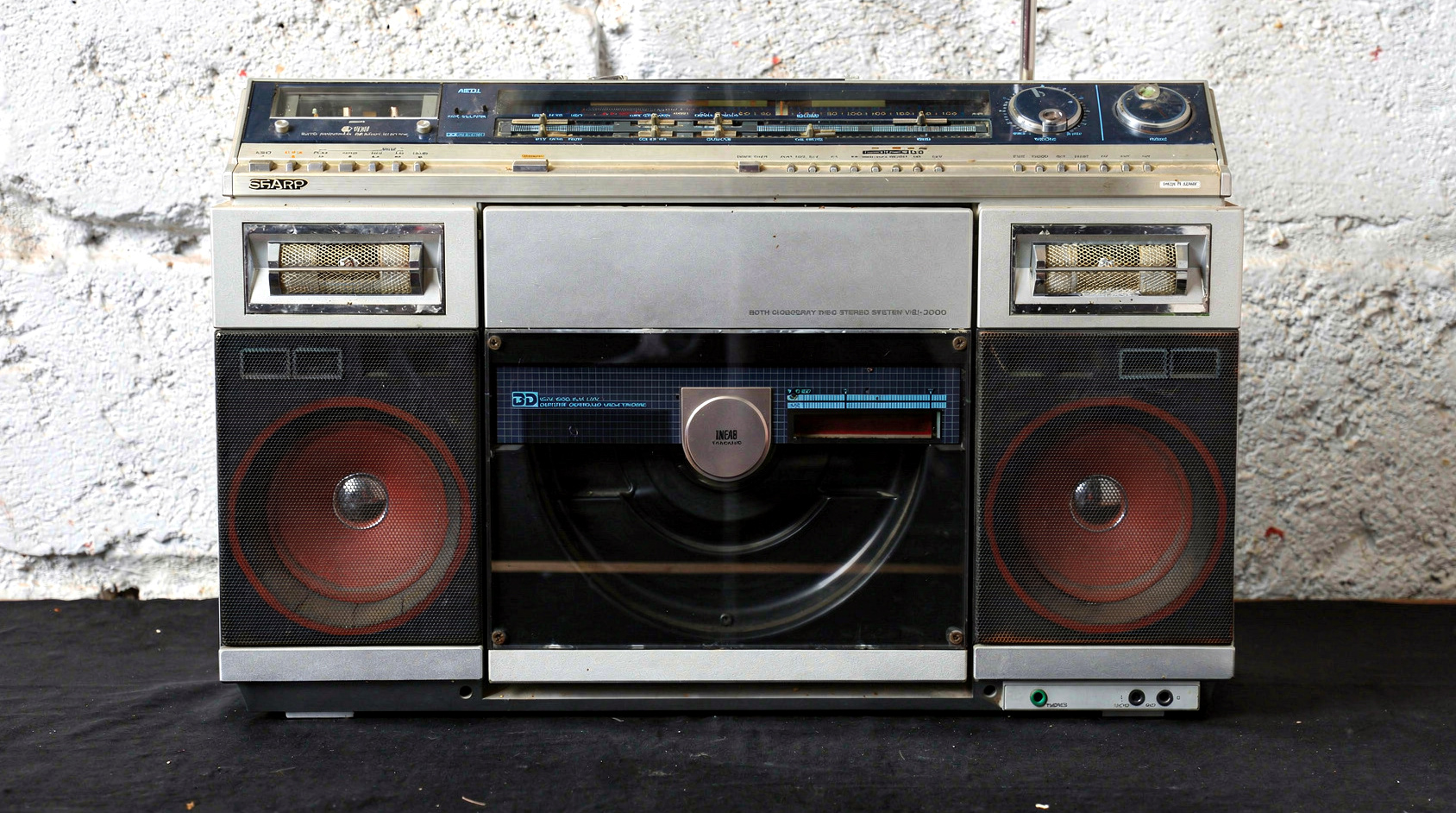

Sharp VZ-2000 — это необычная магнитола начала 1980-х годов с вертикальным проигрывателем винила, способным «читать» обе стороны пластинки без переворота. Но это было далеко не всё, чем она удивляла.

В контексте времени

Изначально Sharp выпустила её для внутреннего японского рынка под названием VZ-V2 в 1981 году, а международная версия под именем VZ-2000 вышла в продажу в 1982 году. В это время виниловая пластинка оставалась основным форматом домашнего прослушивания, кассета уже стала массовым средством записи, а компакт-диски как коммерческий носитель только появлялись и были невероятно дорогими (первые CD, предназначенные для продажи, были произведены в августе 1982 года).

Винил обеспечивал привычное качество и огромную библиотеку изданных альбомов, однако требовал значительно большего количества ручных операций перед началом проигрывания и считался громоздким и в целом неудобным для портативной аппаратуры. Для магнитол оптимальным по удобству решением была маленькая кассета. Однако она имела собственные ограничения — узкий динамический диапазон, урезанный частотный диапазон, высокий коэффициент детонации. Поэтому при проектировании VZ-2000 инженеры Sharp решили не ограничиваться кассетной декой и радио, как в обычных переносных системах. Они установили в своё детище полноценный полноразмерный проигрыватель виниловых пластинок.

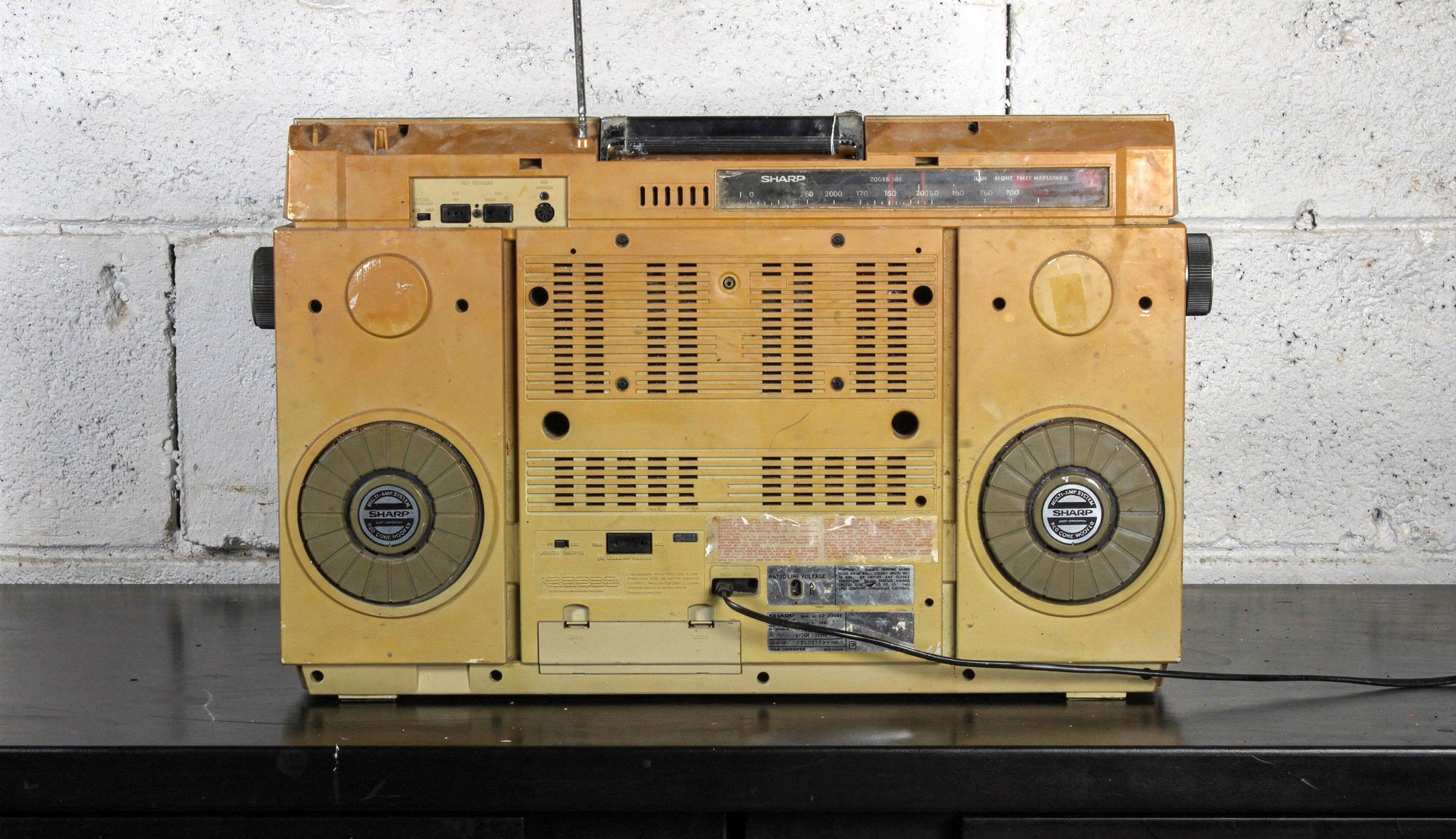

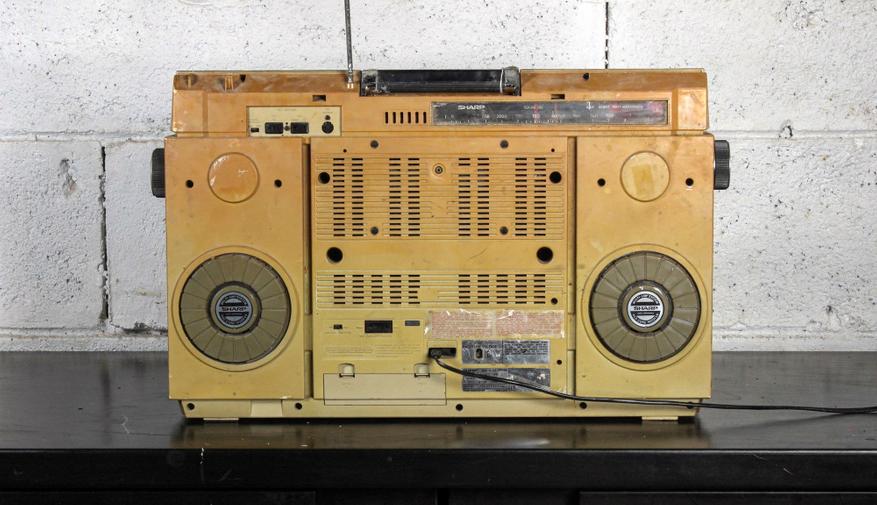

Из-за этого размеры аппарата составляли 730 x 470 x 200 мм, а масса достигала 16,5 кг — не такие уж портативные параметры. Однако в начале 1980-х годов огромные переносные магнитолы были на пике моды, а производители, по всей видимости, считали, что портативными их делали не габариты, а наличие ручки для переноски. Она у VZ-2000 была, так что и питание от батарей в ней не было чем-то необычным. Что нельзя сказать о виниловом проигрывателе, который содержал целый ряд инновационных решений, упрощавших его использование практически до уровня той же кассеты.

Вертикальный вызов

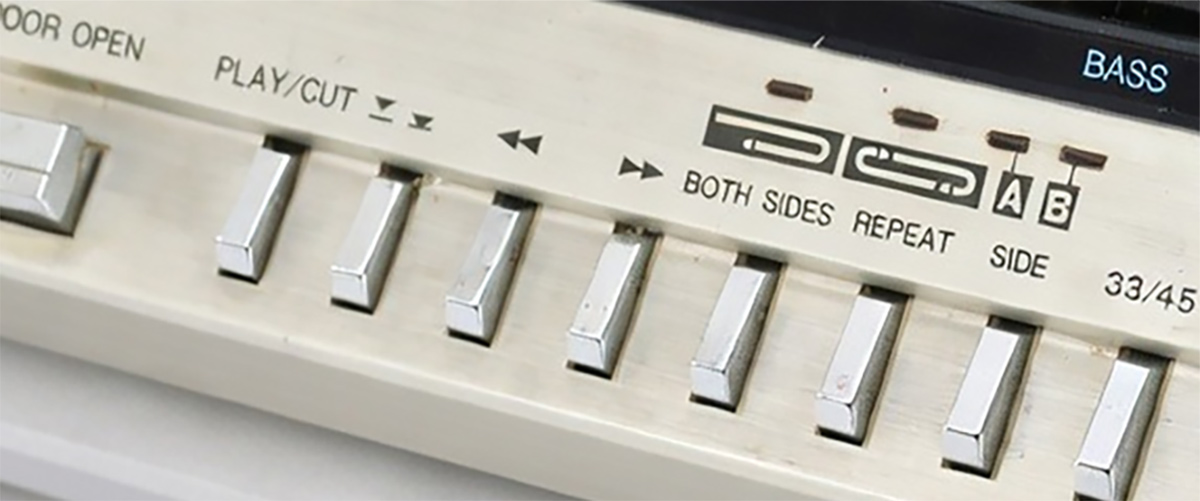

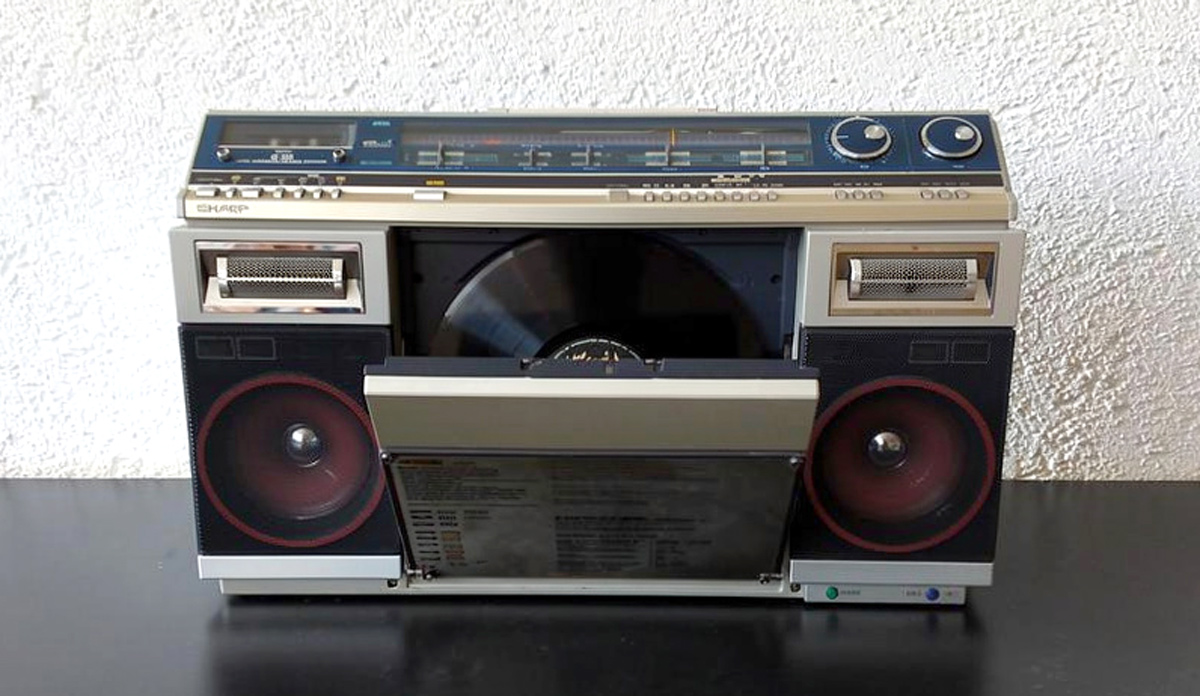

В начале 1980-х годов вертикальные проигрыватели винила уже существовали, но не были массово распространены и оставались скорее технологической экзотикой. Однако сама вертикальная установка диска с откидной крышкой, напоминающей конструкцию кассетной деки, была лишь частью необычной конструкции Sharp VZ-2000. По обе стороны пластинки находились два отдельных тангенциальных тонарма с картриджами. Один воспроизводил одну сторону диска, второй — другую. Благодаря этому аппарат мог проигрывать обе стороны пластинки без её физического переворота. Пользователь мог выбрать сторону вручную либо включить автоматическое воспроизведение обеих сторон. Предусмотрен были также повтор одной из двух или обеих сторон.

Для позиционирования звукоснимателей инженеры применили систему линейного трекинга — картридж двигался параллельно радиусу диска от края к центру. Такое решение исключало угловую ошибку, свойственную обычным поворотным тонармам. Кроме того, линейное перемещение звукоснимателя было гораздо проще реализовать в условиях ограниченного пространства внутри переносного бумбокса и при вертикальном положении пластинки.

Управление осуществлялось через встроенный микрокомпьютер. Размер установленной пластинки — EP или LP — определялся фотодатчиком, после чего система могла автоматически выбрать соответствующую скорость. Скорость вращения шпинделя составляла 33⅓ или 45 об/мин, и её при необходимости можно было выбирать вручную.

Управление предусматривало и своеобразную систему поиска дорожек. Отдельные кнопки позволяли перемещать тонарм вперёд или назад по пластинке, чтобы перейти к следующей или предыдущей записи. Пользователь удерживал соответствующую кнопку до нужного положения, после чего мог начать воспроизведение. Однако речь шла не о какой-то цифровой навигации по дорожкам, как в CD-плеере, а о механическом поиске нужного участка пластинки с электронным управлением.

В механизме проигрывателя использовались два двигателя. Один вращал пластинку, а другой, общий для обоих тонармов, приводил в движение механизм их линейного перемещения. При выборе стороны микрокомпьютер освобождал соответствующий тонарм с помощью соленоидов и блокировал другой. Таким образом, два звукоснимателя имели общий привод линейного перемещения, что позволяло избежать удвоения наиболее сложного механического узла. Направление вращения M501 изменялось в зависимости от того, нужно ли перемещать тонарм к центру или обратно к исходному положению.

Наконец, конструкция ЭПУ учитывала проблему близости акустической системы. Четыре динамика располагались непосредственно в корпусе аппарата, поэтому вибрации от них потенциально могли передаваться механизму проигрывателя. Для уменьшения этой связи Sharp использовала систему механического демпфирования и изоляции последнего.

Четыре усилителя вместо двух: би-ампинг в VZ-2000

Встроенная акустическая система VZ-2000 также была построена по нетипичной для бытовой магнитолы схеме: здесь использовался би-ампинг — раздельное усиление низких и высоких частот. Такая архитектура традиционно характерна прежде всего для стационарной Hi-Fi и профессиональной аудиотехники и по сей день редко применяется в переносных системах. Главное её преимущество заключается в том, что каждый усилитель работает только со своей полосой частот, что позволяет эффективнее использовать его мощность и уменьшает взаимное влияние НЧ- и ВЧ-сигналов.

В каждом стереоканале VZ-2000 использовались два динамика: 160-мм низкочастотный и 50-мм высокочастотный. То есть, каждый динамик имел собственный усилительный канал. Частота раздела составляла 3 кГц, а заявленный общий диапазон воспроизведения — 70 Гц-20 кГц. Суммарная номинальная мощность четырёх усилительных каналов составляла 20 Вт RMS, или по 10 Вт на колонку.

Полноценного многополосного эквалайзера магнитола не получила, но имела раздельные регуляторы низких и высоких частот, выполненные в виде ползунков на верхней панели. При этом настройка громкости осуществлялась круглой «шайбой», которую можно было вращать одним пальцем благодаря наличию специальной выемки для него.

Кассета и радио: вовсе не для галочки

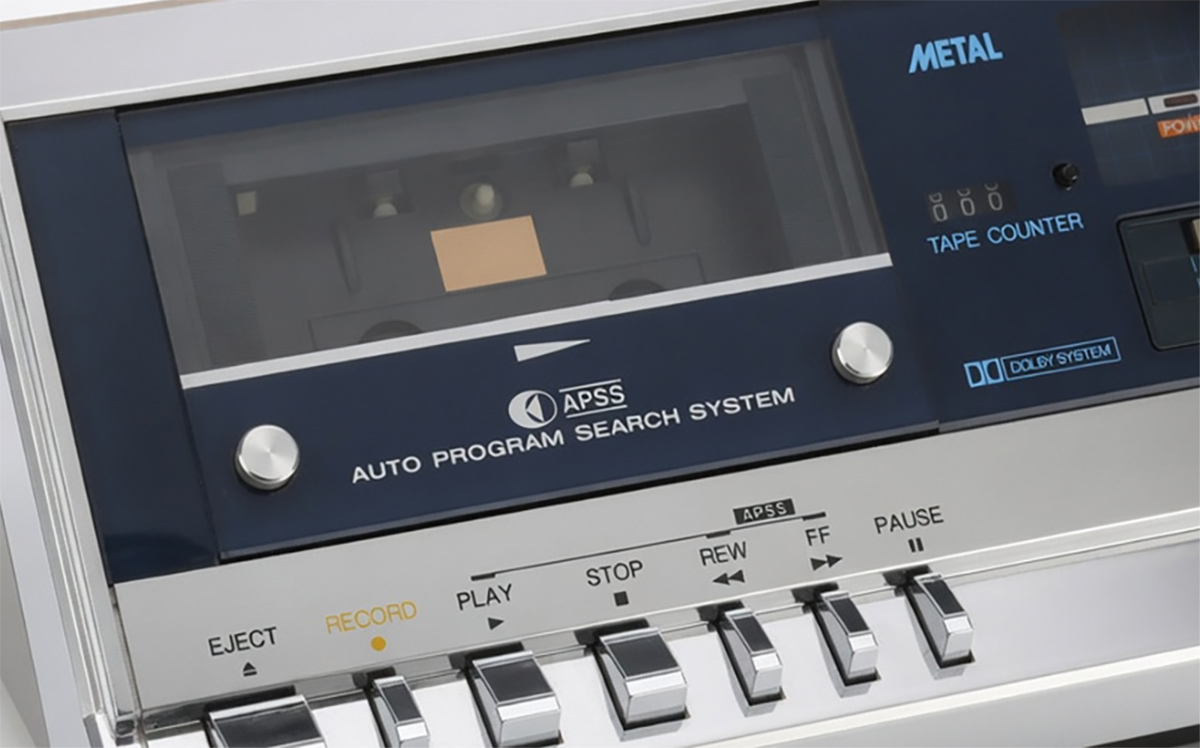

Несмотря на то, что в центре внимания в Sharp VZ-2000 был максимально автоматизированный вертикальный проигрыватель виниловых пластинок, магнитофонный блок в нём был также оснащён весьма серьёзно для своего класса. Взять, к примеру, коэффициент детонации, составлявший 0,065% WRMS. Этот показатель был достаточно близок к уровню хорошей стационарной аппаратуры.

Магнитофон поддерживал все три популярные типа ленты. Заявленный диапазон частот имел следующие значения: 30 Гц-14 кГц для Normal, 30 Гц-15 кГц для Chrome и 30 Гц-16 кГц для Metal. Присутствовала и система шумоподавления Dolby NR, которая повышала соотношение сигнал/шум с 52 до 62 дБ. Управление воспроизведением, записью и перемоткой было, как и у проигрывателя, полностью электронным. Поиск следующей записи на кассете был автоматический.

Что касается радиотракта, то в целом он был типичным для магнитол такого уровня и тех лет. Поэтому подробно останавливаться на нём смысла нет. Достаточно сказать, что VZ-2000 оснащалась супергетеродинным AM/FM-тюнером с PLL-стереодекодером. Настройка на станции была механическая, со шкалой и вращающейся ручкой, которая, как и регулятор громкости, имела выемку под указательный палец.

Помимо собственных источников звука, магнитола могла работать и с внешними устройствами — для этого предусматривался линейный вход AUX. Также можно было подключать микрофон, наушники и внешние акустические системы.

Заключение

Sharp VZ-2000 — это целый «сборник» необычных инженерных решений, объединённых в одном корпусе переносной магнитолы, пусть и достаточно крупной. Вертикальный проигрыватель с двумя линейными тонармами и автоматическим управлением, четырёхканальный усилитель с би-ампингом, развитая кассетная дека и тюнер превратили её в своеобразный «технологический манифест» начала 1980-х годов.

VZ-2000 не стала таким же культовым символом эпохи, как Sharp GF-777, и не получила статуса массового бестселлера, однако именно её необычность со временем оказалась её главным преимуществом. Сегодня идеально сохранившиеся экземпляры могут стоить сотни тысяч рублей, но высокая цена здесь объясняется не только редкостью. VZ-2000 — это свидетельство того, что пределы возможного в аналоговой технике были значительно шире, чем сегодня принято думать.
