Не просто магнитофон: почему музейные каталоги называют Geracord GC-6020 датасеттером

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

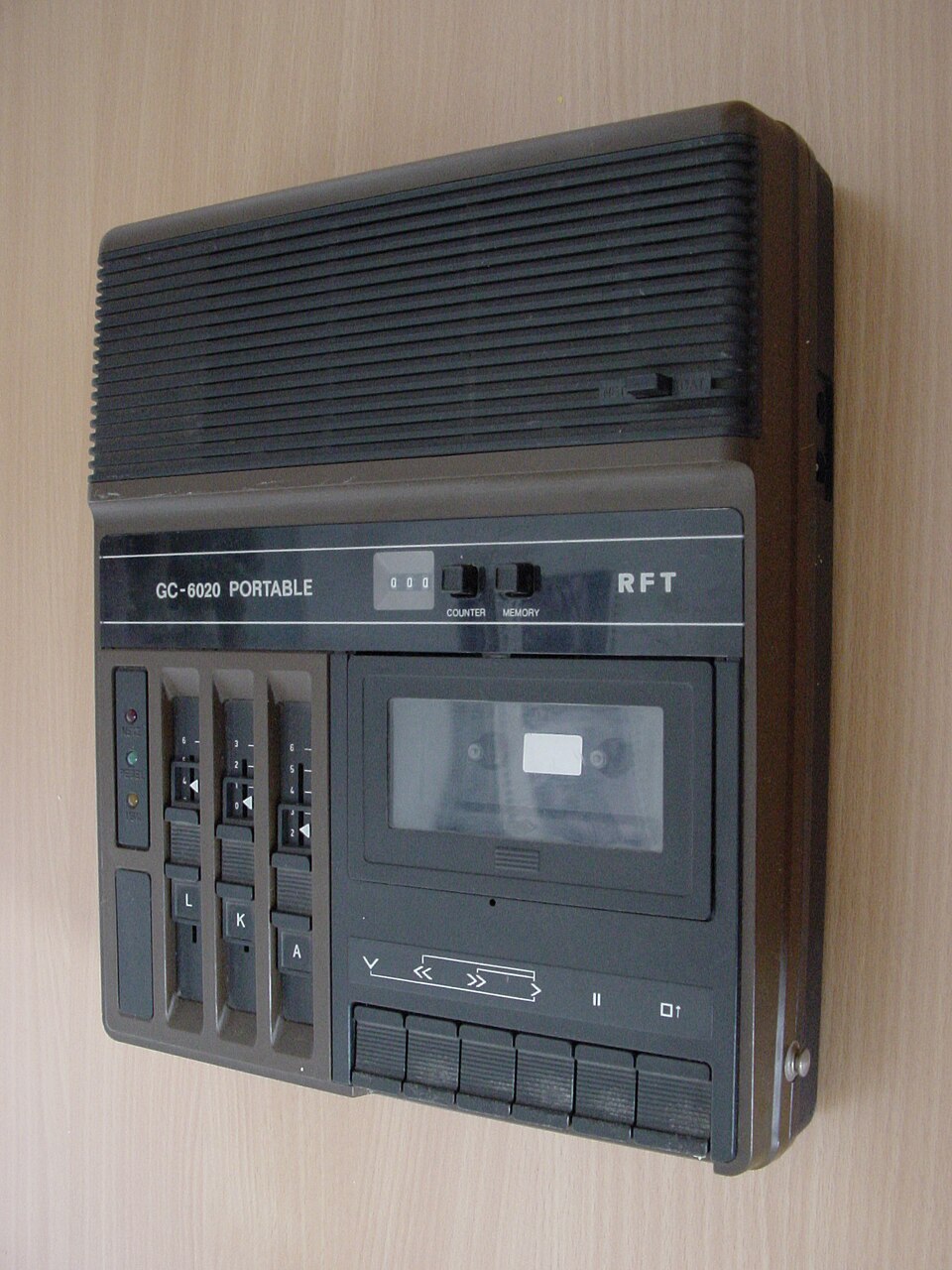

Портативный монофонический магнитофон Geracord GC-6020 выпускался в ГДР на предприятии VEB Elektronik Gera, входившем в комбинат RFT, в период с 1980 по 1982 год. Внешне устройство представляет собой переносной блок в пластиковом корпусе габаритами 304 на 259 на 78 миллиметров и массой 3,3 килограмма с учетом установленных элементов питания. Однако в музейных реестрах, включая DDR Museum Berlin, эта модель зафиксирована не только под категорией аудиовоспроизводящего устройства (Kassettengerät), но и как устройство записи и считывания цифровых данных (Datasettengerät).

Такой двойной статус аппарата обусловлен его техническим оснащением и схемотехническими возможностями, выходившими за рамки стандартных бытовых мономагнитофонов своего времени. Электропитание Geracord GC-6020 могло осуществляться от сети 220 вольт с частотой 50 герц, от шести батарей типа R20 (9 вольт) или от внешнего источника постоянного тока на 12 вольт. При этом заявленный диапазон воспроизводимых частот составлял от 50 до 12000 герц при использовании лент первого типа на основе оксида железа и расширялся от 50 до 13500 герц для лент второго типа с диоксидом хрома при коэффициенте колебаний скорости не более 0,25 процента.

Автор: Hans Wollny / Общественное достояние Источник: commons.wikimedia.org

Инженерное оснащение и органолептический контроль записи

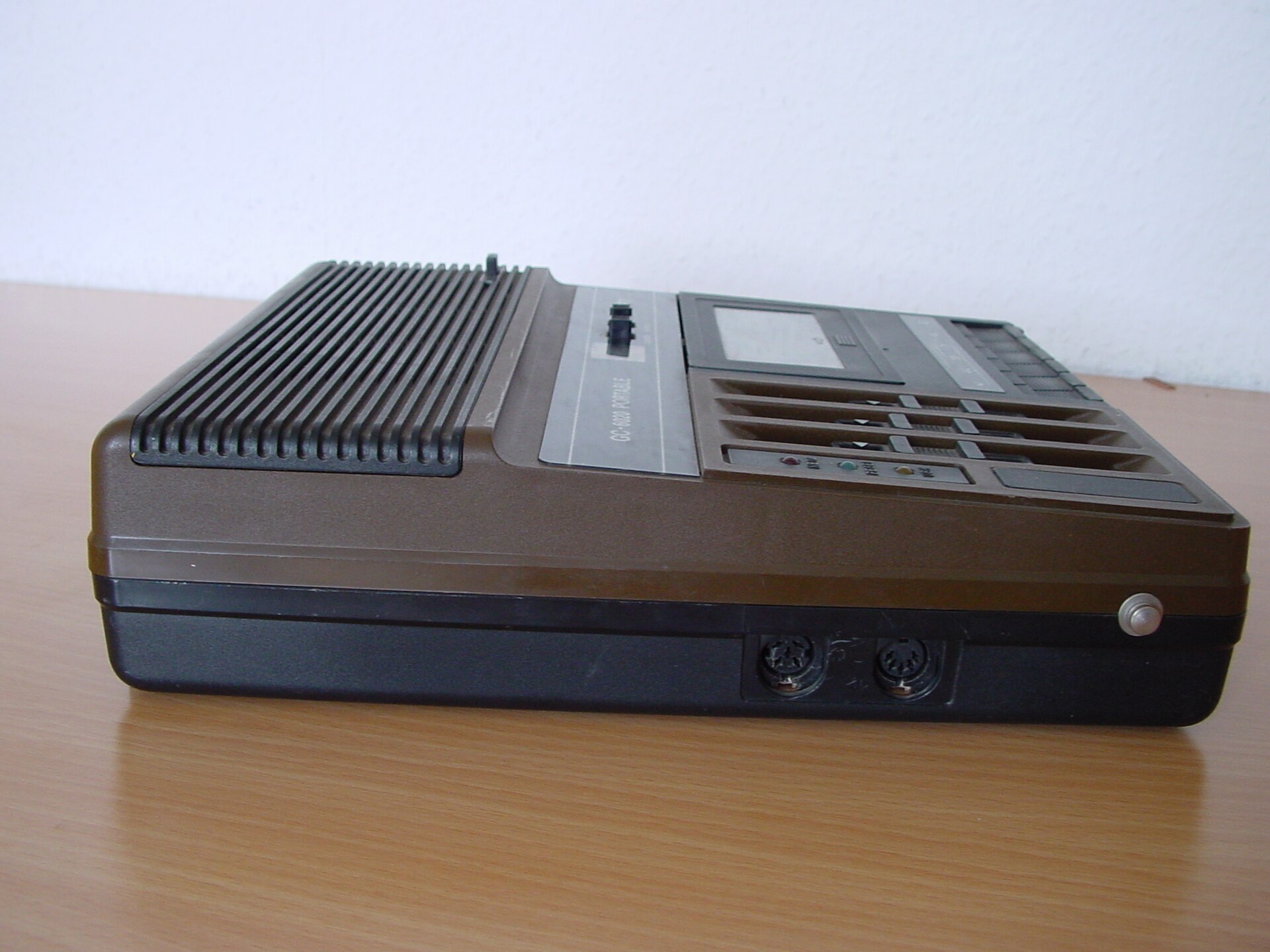

Полупроводниковая элементная база магнитофона включает в себя четыре интегральные микросхемы B661, B342, UL1901 и A210K, а также одиннадцать транзисторов и десять диодов. На корпусе расположен комплекс органов управления, состоящий из механических клавиш лентопротяжного механизма для воспроизведения, записи, быстрой перемотки в обе стороны, паузы и останова с извлечением кассеты, а также трех ползунковых регуляторов, отвечающих за громкость, тембр высоких частот и уровень баса. Для подключения внешних источников сигнала предусмотрена розетка DIN, позволяющая подавать сигнал от микрофона с входным напряжением 0,6 милливольта, радиоприемника с напряжением 0,5 милливольта или проигрывателя пластинок с напряжением 500 милливольт.

При детальном изучении панели индикации обращает на себя внимание наличие трех цветных светодиодов. Красный светодиод сигнализирует о включении в сеть, зеленый отображает уровень записи, а желтый предупреждает о падении напряжения питания ниже нормы. Для контроля разряда батарей выделена отдельная кнопка, оценивающая состояние элементов R20. Кроме того, тракт записи оснащен переключателем способа регулировки уровня сигнала Hand/Automatik с отдельным поворотным регулятором, что позволяло вручную задавать усиление и избегать искажений сигнала при зафиксированном уровне входного напряжения.

Автор: Hans Wollny / Общественное достояние Источник: commons.wikimedia.org

Счетчик ленты с памятью и специфика лентопротяжного механизма LW600

Важным узлом аппарата является трехразрядный счетчик длины ленты с кнопкой сброса и встроенным переключателем памяти (Bandzählwerk mit Memorykontakt). Наличие контактного переключателя Memory позволяло фиксировать нужную позицию на кассете и автоматически останавливать прокрутку при достижении заданного значения. Озвучивание осуществляется через встроенный динамик с постоянным магнитом, при этом выходная мощность усилителя превышает 3 ватта в синусоидальном режиме и 4 ватта в музыкальном режиме, а время работы от одного комплекта батарей превышает 14 часов.

С инженерной точки зрения особого внимания заслуживает используемый внутри лентопротяжный механизм восточногерманского производства LW600. В нем реализована система автостопа с импульсным датчиком, установленным на узле размотки ленты. Электронная плата отслеживает импульсы от вращающегося узла и при его остановке обесточивает электродвигатель через две-четыре секунды. Чтобы предотвратить обрыв или растяжение магнитной ленты во время этой паузы, на узле намотки предусмотрена регулируемая фрикционная муфта (Rutschkupplung). При современной реставрации этих механизмов мастера регулярно сталкиваются с разрушением пластиковых шестерен (Ritzel) на маховике: со временем пластик теряет прочность и разрушается при механической нагрузке, требуя замены на новые детали.

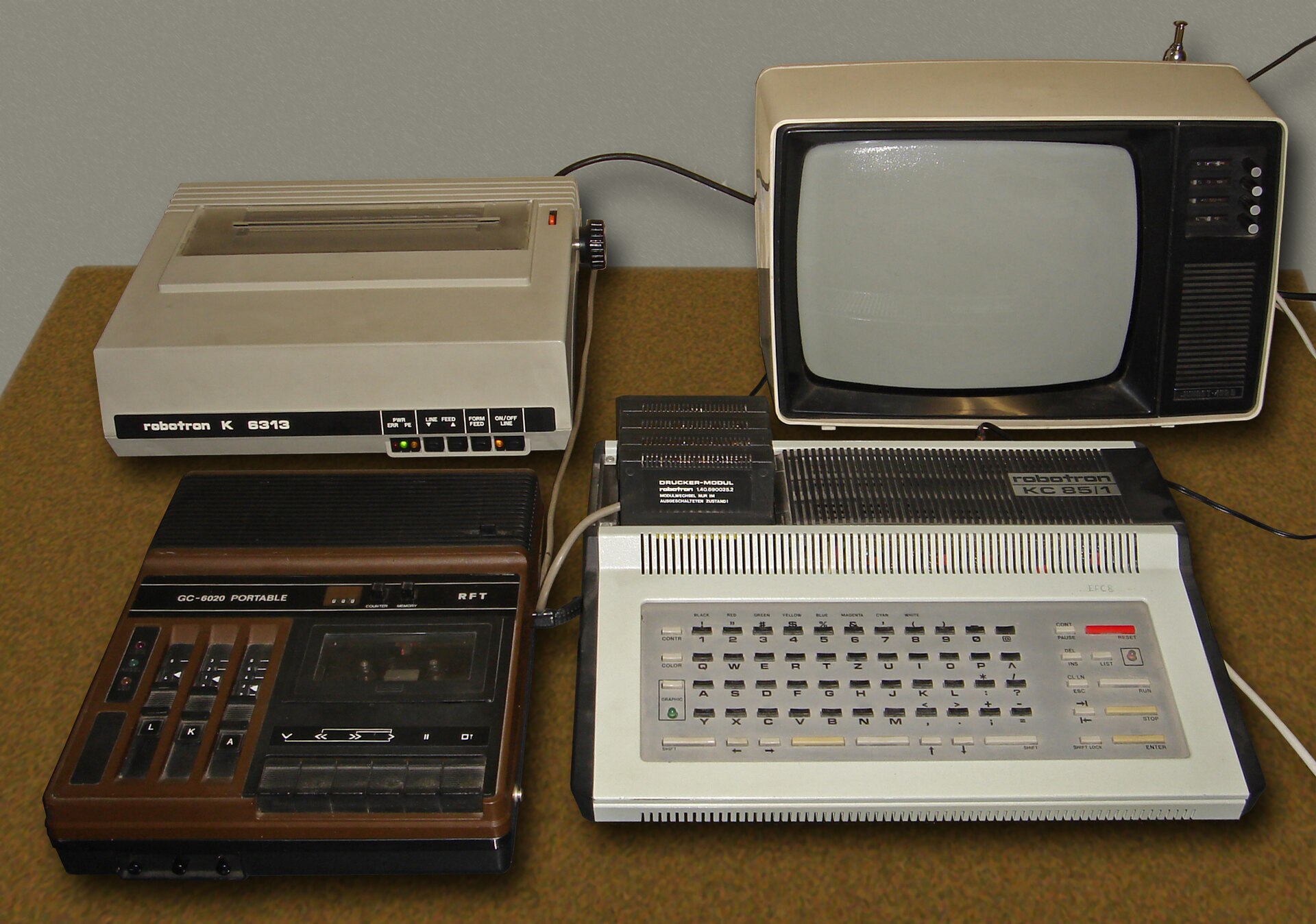

Автор: Hans Wollny / Общественное достояние Источник: commons.wikimedia.org

Технические предпосылки двойного назначения

Совокупность конструктивных решений — от контроля скорости и детонации до наличия ручной регулировки уровня записи, визуальной светодиодной индикации просадки напряжения питания и контактного счетчика со сбросом — полностью объясняет, почему в архивных и музейных описаниях Geracord GC-6020 фигурирует под двумя обозначениями. Сочетание возможностей обычного бытового магнитофона и функционала устройства считывания данных сделало этот аппарат характерным образцом инженерной мысли своего периода.

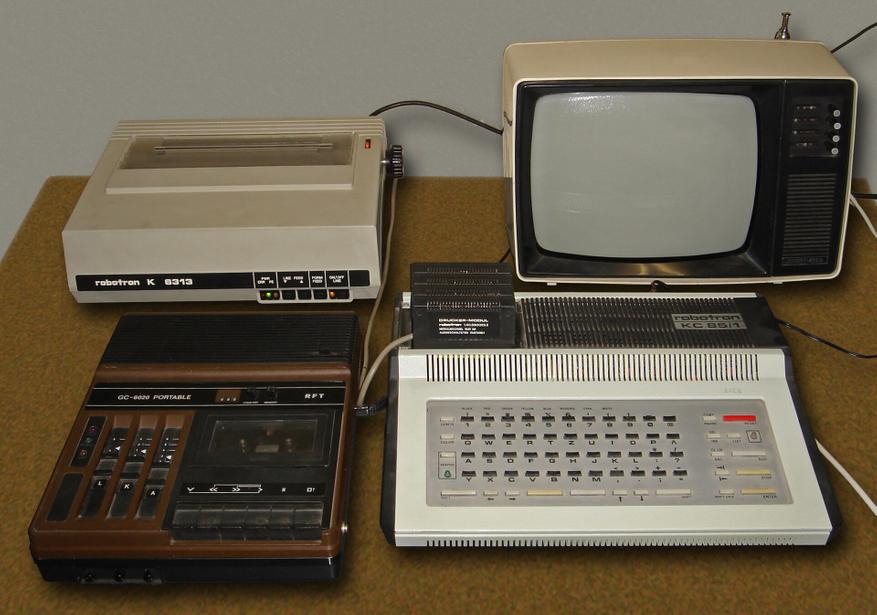

Изображение в превью:
Автор: Hans Wollny / Общественное достояние
Источник: commons.wikimedia.org
