Обзор блока питания be quiet! Pure Power 10 700W

Здравствуйте, уважаемые читатели!
Сегодня я представлю вашему вниманию обзор на новинку от компании be quiet! —
блок из бюджетной серии Pure Power.  И хотя я не сталкивался с блоками предыдущих версий данной серии, с чего-то надо начинать. А тут как раз юбилей — десятая серия. Поздравляю компанию с юбилеем, а сам вооружусь отверткой, паяльником, достану из кладовки своего испытательного монстра и начну мучить безвинную черную коробочку.

Характеристики

Общие параметры
Модель: be quiet! Pure Power 10 [L10-CM-700W];
Цвет: черный;
Форм-фактор: ATX;

Сертификация
Сертификация 80PLUS: Silver;
Версия ATX12V: 2.4;
Поддержка EPS12V: 2.92;
Корректор коэффициента мощности (PFC): активный;

Электрические параметры
Мощность: 700 Вт;
Мощность по линии 12 В: 672 Вт;
Ток по линии +12 В 1: 36 A;
Ток по линии +12 В 2: 30 A;
Ток по линии +5 В: 20 А;
Ток по линии +3.3 В: 25 A;
Ток дежурного источника (+5 В Standby): 3 А;
Ток по линии -12 В: 0.3 А;
Диапазон входного напряжения сети: 100-240 В;
Потребление энергии в режиме ожидания: 0.11 Вт;
Среднее время работы: 100.000 ч при 25°C;
Температура эксплуатации, до: 40 °C;

Кабели и разъемы
Отстегивающиеся кабели: есть;
Основной разъем питания: 20+4 pin;
Разъемы для питания процессора (CPU): 1x 4+4 pin;
Разъемы для питания видеокарты (PCI-E): 4x 6+2 pin;
Количество разъемов 15-pin SATA: 6;
Количество разъемов 4-pin Molex: 3;
Количество разъемов 4-pin Floppy: 1;


Система охлаждения
Система охлаждения: активная;
Размеры вентилятора: 120x120 мм;
Оплетка проводов: есть;


Дополнительная информация
OCP (защита от перегрузки по току), OVP (защита от подачи повышенного
напряжения), UVP (защита от подачи пониженного напряжения), SCP (защита от
короткого замыкания), OTP (защита от перегрева), OPP (защита от перегрузки);
Гарантийный срок: 3 года;

Габариты, вес
Длина: 160 мм;
Ширина: 150 мм;
Высота: 86 мм;
Вес: 2,06 кг.



Упаковка и комплектация

Упаковка стандартного для компании be quiet! черного цвета с серебряной полосой. Полоса символизирует сертификацию блока по стандарту 80 Plus Silver.

На обратной стороне коробки присутствует информация о наличии разъемов и длине кабелей, а также табличка с характеристиками блока.

Само собой, присутствуют и маркетинговые песни о эксклюзивности, премиальности, исключительной надежности и прочем. Если ваша девушка боится одна вечером идти домой, положите ей в сумочку этот блок — благодаря многоступенчатым и хитрым системам защиты он обеспечит ей исключительную безопасность.

В комплекте поставки нет ничего лишнего:- блок питания be quiet! Pure Power 10 700W CM- отсоединяемые кабели;- сетевой кабель питания;- руководство пользователя;- пять пластиковых стяжек;- пять винтов крепления.

Впрочем, один винт лишний и это приятно. Такая мелочь любит выпрыгнуть из рук на пол, удрать куда-нибудь под диван и лежать там, манкируя своими обязанностями.

Внешний вид

Мне нравится дизайн блоков питания компании be quiet! По моему мнению дизайн блока должен быть сдержанным, простым, без кричащих красок и различных украшений типа решеток в виде паутины.То есть, именно таким, как у блоков данной компании.

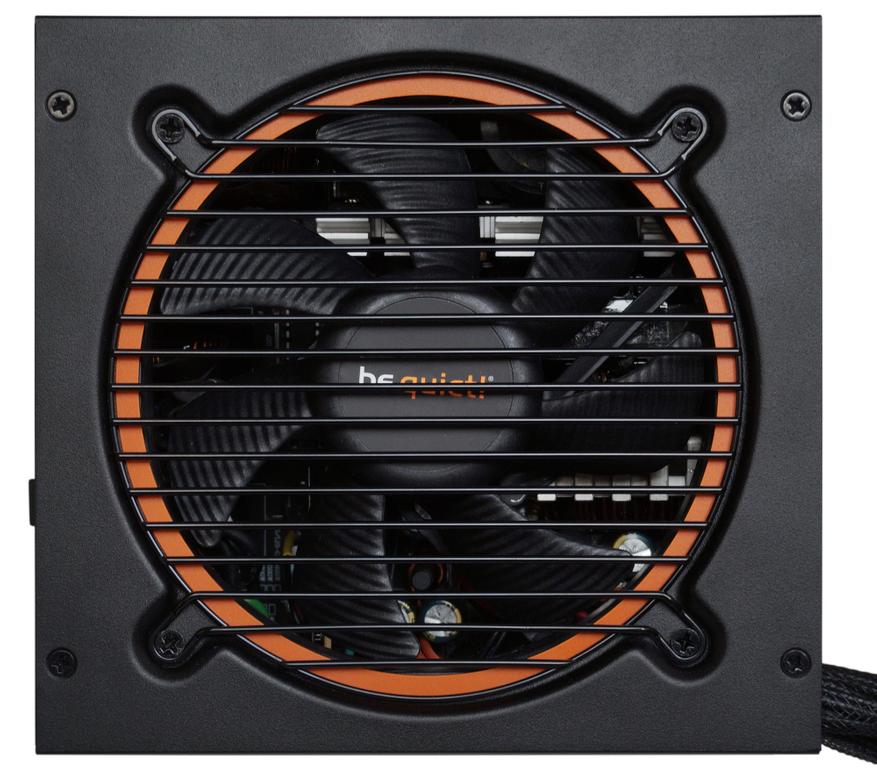

Вентилятор прикрыт черной решеткой, выполненной из параллельно расположенных прутьев.

Под решеткой просматривается декоративное кольцо неяркого темно-оранжевого цвета. Выглядит это очень стильно.  С одного бока наклейка с характеристиками.

С другого бока выштампованная надпись be quiet!

Задняя часть стандартная.

В передней части выход неотсоединяемых кабелей и разъемы для подключения модульных.



Кабели

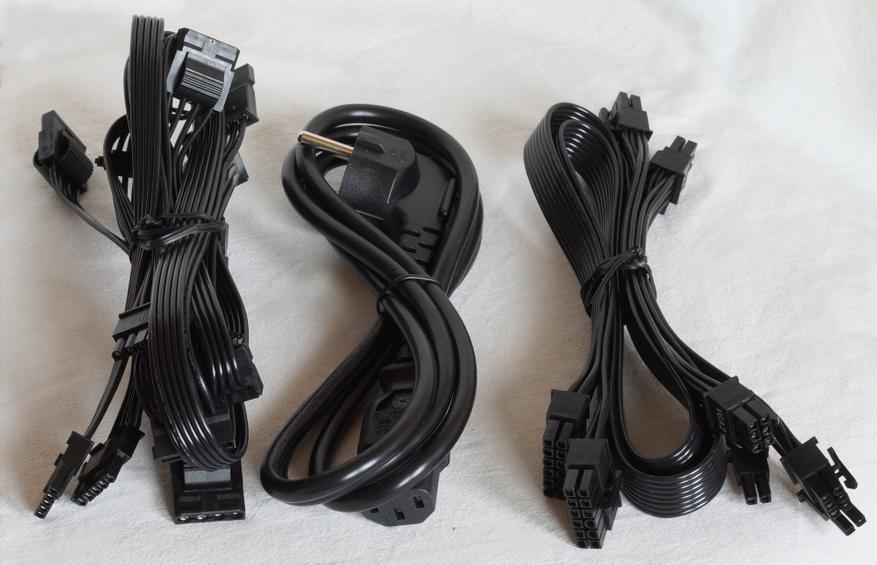

Кабели сделаны по современной моде — в виде плоских лент.

Исключение составляют неотсоединяемые кабели, они исполнены традиционно — жгут проводов в черной нейлоновой оплетке.

Я приветствую такое исполнение. Основной кабель в таком виде гораздо удобнее укладывать в корпусе при установке. Я не стал рисовать табличку, на коробке очень наглядно изображено какие кабели имеются в комплекте и какой длины.

Длины основного АТХ кабеля (550 мм) и кабеля питания процессора (600 мм) может не хватить для комфортной укладки в больших корпусах. В блоках такого уровня кабели обычно имеют длину 600-650 мм. Периферийные кабели сделаны трех видов:

1) 3 х SATA;

2) 2 х SATA + Molex + Floppy;

3) 1 х SATA + 2 х Molex.

Это позволяет комфортно подключать любую нагрузку, обходясь минимумом подключенных проводов.

Разборка

Разбираем блок и видим новую платформу компании FSP. У меня не было блока 9 версии, поэтому детальное сравнение провести нет возможности. Но судя по фотографиям из обзоров в интернете, существенно изменена низковольтная часть.На фотографии ниже цифрами обозначены:

1) входной фильтр;

2) Радиатор с диодным мостом;

3) дроссель корректора мощности;

4) высоковольтный сглаживающий конденсатор;

5) радиатор с транзисторами преобразователя и корректора мощности;

6) основной трансформатор;

7) радиатор с транзисторами синхронного выпрямителя 12 В канала;

8) плата с микросхемами DC-DC преобразователей низковольных каналов;

9) выходные фильтры;

10) плата с разъемами для подключения модульных кабелей;

11) микросхема преобразователя и корректора мощности FSP6600;

12) трансформатор дежурного источника питания.

На входе имеется полноценный фильтр.

Диодный мост установлен на персональный радиатор.Высоковольтный сглаживающий конденсатор производства Teapo (что характерно для блоков компании FSP). Его характеристики: Рабочее напряжение: до 420 В; Емкость: 390 мкФ; Рабочая температура: до 85 °C; Серия: LH.



Транзисторы преобразователя и корректора мощности установлены на единый радиатор.В схеме корректора использованы пара транзисторов 6R190P6  и диод (маркировку рассмотреть не удалось).В схеме преобразователя — один STP25N80K5  и один CEF08N8. На обратной стороне этого радиатора закреплен транзистор дежурного источника питания.Микросхема основного преобразователя имеет фирменную маркировку FSP6600 и работает по схеме с активным демпфером. Такая топология позволяет снизить динамические потери на ключах преобразователя и более просто организовать управление синхронными ключами на вторичной стороне. Она же управляет и активным корректором мощности.

Сразу за основным трансформатором находятся небольшие радиаторы с парой транзисторов синхронного выпрямителя 12 В канала. Рассмотреть их маркировку без демонтажа трансформатора невозможно.

Далее — основное отличие от старой версии блока. В низковольтной части добавилась небольшая вертикальная плата с парой DC-DC преобразователей FSP6601 отвечающая за получение напряжений 5 В и 3,3 В.

Транзисторы низковольтных преобразователей находятся на обратной стороне платы, это пять IPD040N03L. Фильтрующие конденсаторы производства все той же Теаро.Еще одним изменением стала небольшая плата с микросхемой LM7912, которая представляет из себя линейный стабилизатор напряжения -12 В.

Данное напряжение не используется в современных компьютерах, так что на этот узел особого внимания можно не обращать.

Сбоку расположена плата с микросхемой супервизора WT7527 от Weltrend, которая отвечает за мониторинг и реализацию защиты.



На плате с разъемами для подключения отсоединяемых кабелей имеются фильтрующие конденсаторы.

Пять керамических по 100 нФ и пять конденсаторов с твердым электролитом производства тайваньской компании Capxon емкостью по 100 мкФ.Линии 12 В у блока действительно две. К первой линии подключены кабели периферийными разъемами, основной 24-х контактный разъем и разъем для подключения кабеля питания видеокарт PCI-E №2. К второй — кабель питания процессора и разъем для подключения кабеля питания видеокарт PCI-E №1.Распределение грамотное и проблем при подключении быть не должно в любом случае. Пайка и монтаж качественные.

В целом кишочки данного блока произвели на меня весьма благоприятное впечатление. Разве что можно придраться к конденсаторам. Ну отчего бы не поставить везде японские? И у обзорщиков вопросов бы не возникало по этому поводу. Ну что же, посмотрим как это работает.

Система охлаждения

В блоке используется фирменный вентилятор BQ QF1-12025-HS типоразмера 120 мм.

В нем используется подшипник скольжения c винтовой нарезкой (Rifle). Такой тип подшипника долговечнее простых подшипников скольжения.

По заверению производителя максимальная скорость вентилятора 2000 оборотов в минуту. Шум — 11,6 дБ(А) при 20 % нагрузке;- 13,1 дБ(А) при 50 % нагрузке;- 27,3 дБ(А) при 100 % нагрузке.К сожалению, мне не удалось измерить обороты вентилятора, поэтому могу предложить вам лишь мою субъективную оценку. Вентилятор работает очень тихо во всем диапазоне нагрузок. При минимальной нагрузке его вообще не слышно и узнать что он вращается можно только визуально.

Тестирование

Снятие КНХ производится с помощью самодельного нагрузочного стенда. В качестве нагрузки в нем используются мощные MOSFET-транзисторы, установленные на различные радиаторы. Измерительная часть — три блока, состоящие каждый из амперметра и прецизионного вольтметра (точность измерений 0,07%). Нагрузка меняется вручную, с помощью вращения рукоятки переменного резистора. Показания записываются, потом по ним вручную строятся графики КНХ. Блока три, так как нагружаются только три основных напряжения — 12, 5 и 3,3 В. Напряжение -12 В не проверяется, поскольку в современных компьютерах оно не используется.

Дежурный источник питания.

Получилась почти ровная линия. От 5,11 В без нагрузки напряжение плавно падает до 4,81 В при максимальном токе в 3 А. Максимальное отклонение составило -3,8 %, то есть не вышло за пределы требуемых стандартом 5 %. Отлично.

12 В



Проблем никаких. Во всем диапазоне отклонение напряжение не превысило 2 %.

5 В

Хотя у нас на графике все цвета радуги, но в реальном компьютере отклонение не превысит 3%. Хорошо.

3,3 В

Аналогично 5 В каналу.

КПД

Максимальный КПД составил 91,5 % на мощности около 350 Вт. Блок соответствует стандарту 80 Plus Silver.

Выводы

Pure Power 10 700W — очередной отличный блок питания от компании be quiet! Блок очень тихий, с хорошей стабильностью напряжений, качественно собранный и с весьма неплохим дизайном. Единственный минус — использование конденсаторов Teapo. Я не так уж и плохо отношусь к конденсаторам этого производителя, но думаю, что использование японских конденсаторов не сильно бы подняло цену блока. В рознице блок должен стоить около 6500-7000 руб, а за такие деньги, если поискать, вполне можно найти подобной мощности блок с сертификатом 80 Plus Gold и японскими конденсаторами.

Плюсы:- хорошая стабильность;- качественное исполнение;- очень тихий;- модульные кабели.

Минусы:- конденсаторы Teapo.

Стабильных вам напряжений!
