Beelink Expand M: док-станция с хабом USB 3.0, интерфейсом USB-C, встроенным SSD и HDMI-выходом
Всем привет!
Сегодня в небольшом обзоре рассмотрим 4 в 1 док станцию Beelink Expand M. Устройство представляет из себя USB 3.0, Type-C хаб со встроенным M2. SATA SSD диском и разъёмом HDMI.
Как и многие другие устройства от Beelink, Expand M был разработан проектом на краудфандинговой площадке Indiegogo. Аппаратная часть изготовлена на производственных мощностях Shenzhen AZW Technology Co.,Ltd.
Содержание
Характеристики Beelink Expand M
Вид устройства: SSD док станция
Размеры: 115,3 х 39,3 х 11 мм
Материал корпуса: Сплав алюминия
Интерфейсы:
- 2 х USB 3.0;
- 1 x Type-C (разъём на Expand M для подключения устройств и PD зарядки);
- 1 х Type-C (штекер на встроенном шнуре для подключения Expand M к устройствам);
- 1 х HDMI (2160P 30 к/с или 1080P (60 к/c);
- встроенный М2. SATA SSD 2280 с возможностью установки SSD до 4 ТБ
- кнопка отключения встроенного SSD с двухцветным светодиодным индикатором (синее свечение — встроенный SSD отключен, зеленое — встроенный SSD подключен);
Варианты объёма встроенного M2.SATA SSD: 128, 256, 512 Гб
Выходная мощность PD зарядки: 10...100 Вт.
Дополнительно: HDMI выход (подключение стороннего монитора) возможно только для устройств, которые поддерживают режим DisplayPort Alt Mode (DP Alt Mode) для Type -C.
Узнать актуальную стоимость Beelink Expand-M на bee-link.com
Узнать актуальную стоимость Beelink Expand-M на Amazon
Узнать актуальную стоимость Beelink Expand-M на Aliexpress
Узнать актуальную стоимость Beelink Expand M на Banggood
Упаковка, комплект поставки
На верхней стороне глянцевой картонной коробки изображен Expand M, на гранях коробки изображены присутствующие на устройстве разъёмы.
Внутри коробки находится следующий комплект поставки:
- Expand M со встроенным M2. SATA SSD диском;
- тканевый чехол;
- инструкция по эксплуатации.
Внешний вид
Корпус Expand M изготовлен из окрашенного алюминиевого сплава, по верхней грани корпуса выполнена зеркальная фаска.
Сборка качественная, какие-либо лишние зазоры отсутствуют. Размеры корпуса (Д.Ш.В): 115,3 х 39,3 х 23 мм. Вес 76 г.
Плоский шнур с Type-C разъёмом для подключения Expand M к другим устройствам несъёмный, длинна шнура -121,4 мм.
Конструктивно, шнур представляет из себя обрезиненный гибкий лаковый шлейф.
На боковой стороне корпуса расположены два разъёма USB 3.0 и разъём Type-C с поддержкой быстрой зарядки PD 10-100 Вт.
В нижней части расположен разъём HDMI 1.4, к которому можно подключить внешний монитор.
На верхней крышке установлены вентиляционные решетки и расположена кнопка включения/отключения встроенного SSD диска. По умолчанию, при подключении Expand M к устройствам, встроенный SSD отключен и индикатор под кнопкой светится синим. При этом USB и Type-C разъёмы устройства работают. После нажатия на кнопку включается встроенный SSD, о чем свидетельствует индикатор, загораясь зелёным цветом.
На нижней стороне корпуса наклейка с серийным номером устройства.
Начинка
Заглянем, что внутри?
Откручиваем четыре винта по бокам корпуса и снимаем нижнюю крышку. Внутри находится основная плата с распаянным к ней внешним Type-C шлейфом и установленным в разъём M2.SATA SSD 2280 диском на DRAM Less контроллере SM2258XT производства AZW. В целом, плата собрана аккуратно. Присутствует немного несмытого флюса в месте пайки внешнего Type-C шлейфа. На выходных разъёмах установлена ESD защита.
Откручиваем ещё четыре винта и снимаем основную плату. На плате можно идентифицировать следующие чипы:
- Fresco Logic FL 5001-100 — четырехпортовый конфигурируемый скоростной USB3.1 — Type-C хаб-контроллер с поддержкой быстрой зарядки;
- Asmedia ASM225CM — хост интерфейс USB3.2 Gen1 на Serial ATA с поддержкой SATA 1.5/3.0/6.0 ГБ/с (для встроенного SSD);
- PS176HDM — конвертер DisplayPort™ (DP) в HDMI™ 2.0 с поддержкой входного сигнала от DP 1.1a, DP 1.2a, DP 1.3, or DP 1.4 и возможностью выходного сигнала 4K UHD 60 к/с в 4:4:4 видеорежиме при 24 битах на пиксель;
- Fresco Logic FL 7102 -2Q0 — двухпортовый PD 3.0 контроллер питания.
Небольшое тестирование
В моём экземпляре Expand M установлен DRAM Less М2. SATA SSD 2280 с объёмом памяти 512 ГБ производства AZW. В качестве контроллера SSD используется SMI SM2258XT.
Диск поддерживает технологии SMART, APM, TRIM, NCQ.
Кнопкой на корпусе можно отключать встроенный SSD и использовать Expand M в качестве USB хаба.

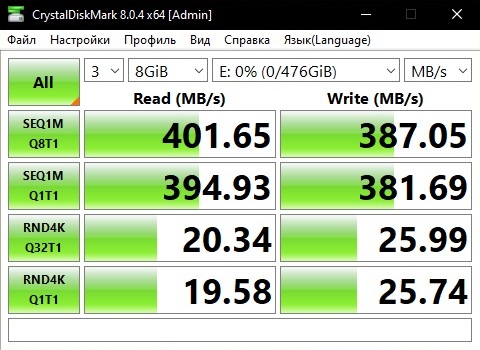

Crystal Disk Mark показал близкие к заявленным производителем показатели скорости. Причем, результаты встроенного M2.SATA SSD оказались немного ниже подключенного к Expand-M через разъём USB внешнего SSD накопителя.
В работе и при тестировании Expand M не нагревался более 38℃.
Первое изображение (слева) — тест встроенного SSD, второе(справа) — тест подключенного к Expand M внешнего SSD.
К Expand-M можно подключить дополнительный монитор, в случае если если Type-C в ноутбуке или телефоне, к которому он подключен поддерживает DisplayPort Alt Mode (DP Alt Mode). Изображение выводится в 1080P 60 к/с или 2160P 30 к/c.
Быстрая зарядка работает в две стороны. Для зарядки подключенного гаджета, если он может заряжаться через Type-C можно подключить к Expand-M зарядное устройство с поддержкой PD. Можно заряжать устройства подключенные в разъём Type-C на Expand-M, когда он подключен к ноутбуку.
Мощность ограничивается возможностями подключенного зарядного устройства или конкретной модели ноутбука. На данный момент у меня в хозяйстве ноутбук, который может выдать PD 10 Вт по Type — C и портативный аккумулятор способный выдать PD 18 Вт.
Pover delivery работает без нареканий, Pixel 4 заряжается с индикацией быстрой зарядки.
Итог
Expand M — относительно недорогое, качественно собранное в металлическом корпусе устройство, которое совмещает в себе функции внешнего накопителя, USB хаба, зарядного устройства с поддержкой PD 3.0 и возможность подключения внешнего монитора.
Beelink Expand M может пригодиться владельцам компьютеров, ноутбуков, смартфонов с USB 3.1 Type-C портом, для подключения дополнительного монитора по HDMI необходимо чтобы разъём Type-C поддерживал режим DisplayPort Alt Mode (DP Alt Mode).
Из достоинств Beelink Expand M можно выделить:
- стоимость
- качественно собранный корпус из алюминиевого сплава
- набор функций
- возможность отключения встроенного SSD
Из недостатков, нет скорее всего личных предпочтений, хотелось бы иметь внутри устройства более скоростной NVME диск и вместо не отсоединяемого шнура просто разъём Type-C, но это моё скромное мнение.
Узнать актуальную стоимость Beelink Expand-M на bee-link.com
Узнать актуальную стоимость Beelink Expand-M на Amazon
Узнать актуальную стоимость Beelink Expand-M на Aliexpress
Узнать актуальную стоимость Beelink Expand M на Banggood
На этом всё.
Всем добра.
Спасибо за внимание!
