Обзор Fnirsi TDM-120P – сначала видит проблему, потом помогает ее проверить

Fnirsi TDM-120P заинтересовал прежде всего идеей объединить тепловизор и мультиметр в одном корпусе. Для диагностики это звучит логично: сначала можно увидеть перегретый участок, а затем тут же проверить напряжение, сопротивление или прозвонить цепь. Но сама по себе такая комбинация еще ничего не гарантирует. В обзоре расскажу, насколько хорошо здесь работает тепловизор, чего реально стоит мультиметрическая часть и не пришлось ли ради универсальности слишком многим пожертвовать.

Технические характеристики

Упаковка и комплект поставки

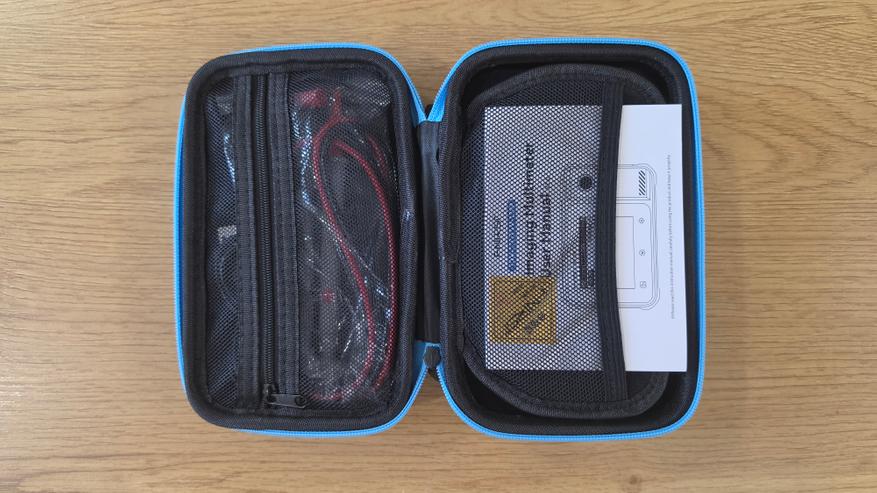

Fnirsi TDM-120P поставляется в картонной коробке, внутри которой прибор и аксессуары размещены в защитном кейсе. Сам TDM-120P лежит отдельно от щупов и кабеля, поэтому при транспортировке элементы не соприкасаются с экраном и корпусом.

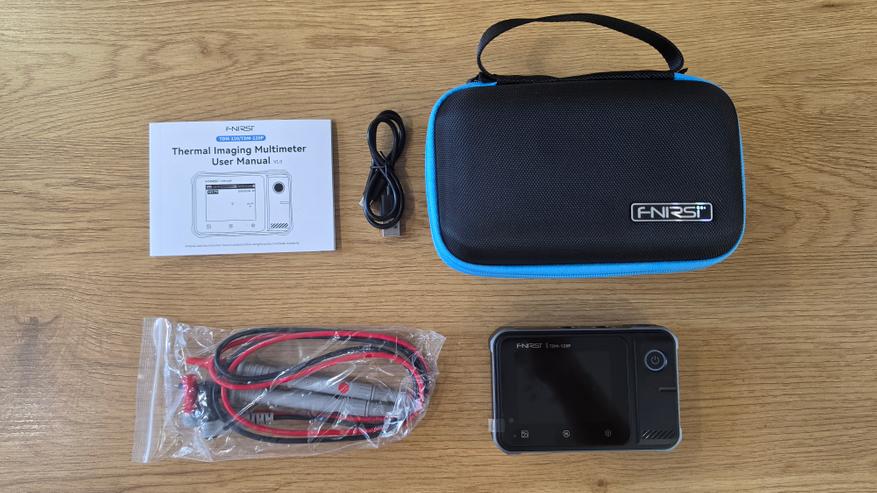

В комплект входят сам тепловизионный мультиметр, пара измерительных щупов, кабель USB Type-C, карта памяти, руководство пользователя и полужесткий кейс для хранения и переноски.

Внешний вид

Fnirsi TDM-120P выполнен в горизонтальном корпусе, по форме напоминающем компактную цифровую камеру. Переднюю панель почти полностью занимает 2.8-дюймовый сенсорный экран. Справа от него расположена отдельная зона с круглой кнопкой питания. Корпус немного утолщен, поэтому прибор можно удерживать одной рукой, не закрывая дисплей. Под экраном находятся три сенсорные кнопки. Левая открывает сохраненные снимки, центральная переключает режимы тепловизора и мультиметра, правая открывает настройки. Дополнительно управление также выполняется через сенсорный экран.

На верхнюю грань вынесена отдельная кнопка съемки. Рядом расположены два измерительных гнезда для щупов. Черный подключается в COM, красный используется для измерения постоянного и переменного напряжения, сопротивления, емкости, проверки диодов и прозвонки. Входа для измерения тока здесь нет.

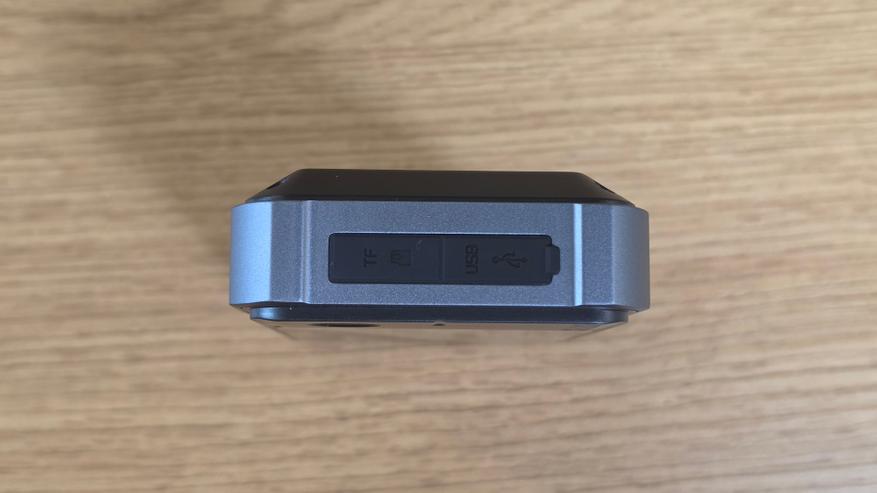

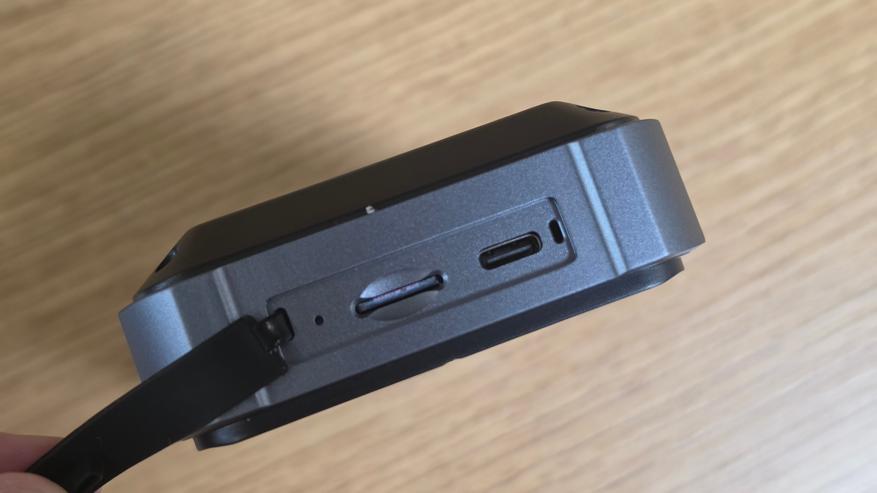

На боковой гране, под резиновой заглушкой, находятся USB Type-C, слот карты памяти и отверстие с кнопкой Reset. Через Type-C прибор заряжается и подключается к компьютеру. Карта памяти используется для сохранения термограмм.

На нижней грани есть металлическая резьба для установки на штатив.

Основная рабочая часть тепловизора расположена сзади. Объектив установлен в отдельном квадратном выступе в верхней части корпуса. Ниже находится крупная откидная подставка. В сложенном состоянии она прилегает к задней панели, а в разложенном позволяет поставить прибор на стол под углом. Это положение удобно и при работе в режиме мультиметра, при измерениях щупами, когда держать устройство в руках не требуется.

Ниже даю уже как готовый раздел обзора. Цифры пока рабочие: я подобрал их в пределах результатов, которые получали другие авторы, без заведомо красивых совпадений. После ваших замеров их можно будет заменить один в один.

Тестирование

Тестирование я начала с мультиметрической части Fnirsi TDM-120P. Для сравнения использовала AideTek VC97+. Постоянное напряжение проверяла с помощью калибровочного модуля на базе AD584. У него есть четыре фиксированных выхода: 2.5000, 5.0000, 7.5000 и 10.0000 В. Модуль поставляется с индивидуальными результатами проверки на настольном 61/2-разрядном мультиметре Gwinstek GDM-8261A, поэтому в данном случае можно оценивать не только совпадение двух ручных мультиметров между собой, но и их работу относительно известного опорного напряжения.

Во всех четырех точках Fnirsi показывает очень близкие значения. При увеличении напряжения абсолютное отклонение немного растет, но остается небольшим относительно заявленной точности мультиметра.

Далее оценила стабильность последних разрядов. На выходе 5.0000 В оставила прибор подключенным примерно на минуту. Показания TDM-120P менялись в пределах 4.9996-4.9998 В. На выходе 10.0000 В наблюдала значения примерно от 9.9992 до 9.9994 В. Выраженного дрейфа за это время не было.

Переменное напряжение проверила в розетке.

Для сопротивления использовала два стенда. Первый модуль содержит резисторы 100 Ом, 1 кОм, 10 кОм, 100 кОм и 1 МОм с заявленной точностью менее 0.1%. Второй представляет собой регулируемую резисторную плату, которая позволяет быстро набирать разные значения сопротивления и имеет заявленный допуск +-1%. Перед измерениями замкнула щупы между собой. TDM-120P показал 0.23 Ом, AideTek VC97+ - 0.18 Ом. Для сотен Ом и выше эта разница практически не влияет на результат, но при измерении небольших сопротивлений это значение уже нужно учитывать.

На всех пяти номиналах результаты получились близкими. Для низких сопротивлений уже заметно влияние самих щупов, а на десятках и сотнях килоом показания практически совпадают. Регулируемую резисторную плату использовала для дополнительных точек и проверки переходов между диапазонами.

Последние цифры в этой таблице нельзя использовать для строгой оценки точности Fnirsi, поскольку у самой платы заявлен допуск +-1%. Здесь меня интересовало другое: работа прибора на разных участках диапазона и переключение между ними. Резких скачков или явно ошибочного выбора диапазона не заметила.

AUTO проверила отдельно. Напряжение и сопротивление прибор определяет нормально, без необходимости ручного выбора режима. В ручном режиме прозвонки звуковой сигнал появляется примерно через 0.1-0.2 с после замыкания щупов. Числовое значение сопротивления на экране обновляется немного позже. В AUTO задержка увеличивается примерно до 0.7 с. При проверке одной цепи это не имеет большого значения, но если последовательно проходить несколько дорожек на плате, ручной режим заметно удобнее. Порог прозвонки проверила на регулируемой резисторной плате. При небольшом сопротивлении сигнал стабильный. По мере увеличения сопротивления звуковая индикация прекращается, после чего прибор продолжает отображать сопротивление числом.

Диодный режим проверила на обычных кремниевых диодах и светодиодах.

Емкость проверила на нескольких порядках номинала.

В этой серии TDM-120P немного занижал емкость относительно AideTek VC97+. Разница постепенно увеличивается вместе с номиналом, но находится в пределах нескольких процентов.

HOLD проверила на постоянном напряжении. После касания соответствующей области текущее значение фиксируется и не меняется при изменении напряжения на входе. Min и Max работают отдельно, запоминая минимальное и максимальное значение за время наблюдения. Эти функции удобно использовать при медленно меняющемся сигнале, когда постоянно смотреть на дисплей не требуется.

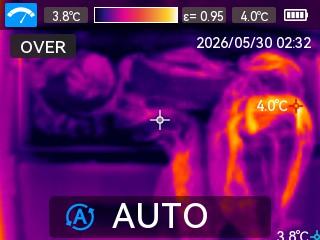

После этого перешла к тепловизионной части. Первую проверку провела на горячей воде. Сразу после закипания максимальная температура поверхности и струи находилась примерно в диапазоне 101.2-101.5 °C. Понятно, что точным эталоном кипящая вода не является, но этот тест нужен скорее для проверки работы камеры в районе 100 °C. Для более контролируемого измерения использовала нагреваемую металлическую поверхность стола для снятия дисплейных модулей. Не буду утверждать, что стол выдает на 100% точные показатели, но результат был таков:

Следующий тест проводила примерно при 40 °C и меняла расстояние до объекта.

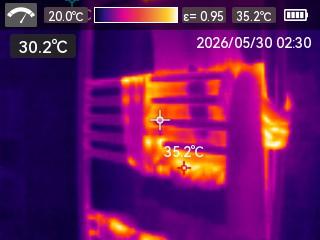

С 10-15 см отдельные элементы электронной платы различаются заметно лучше. С 50 см небольшой SMD-компонент уже занимает несколько пикселей, и тепловизор показывает скорее саму горячую область, чем конкретную деталь. При физическом разрешении сенсора 120x90 это ожидаемое ограничение. С расстояния около метра общую картину нагрева платы еще можно оценить. Самые горячие зоны хорошо заметны, но небольшие компоненты сливаются.

Проверила и более крупные объекты с нескольких метров. Человек, радиатор и крупный нагретый корпус остаются различимыми значительно дальше, поскольку занимают большую часть изображения. При увеличении дистанции сначала исчезают мелкие температурные детали, а затем остается только общий контур теплого объекта.

Для проверки чувствительности положила ладонь на стол примерно на 10 секунд. До этого температура поверхности составляла около 23.6 °C. Сразу после того, как убрала руку, центральная часть следа показывала 29.4 °C. Через минуту температура снизилась примерно до 26.2 °C, однако контур ладони все еще можно было различить. Здесь интересовала не температура, а способность сенсора видеть небольшой и постепенно уменьшающийся температурный перепад.

Дальше проверила работающий блок питания. Сначала посмотрела его без нагрузки, затем подключила нагрузку и наблюдала за изменением температуры.

Хочу отметить, что TDM-120P не записывает тепловое видео, поэтому динамику нагрева можно контролировать непосредственно по экрану или сохранять отдельные кадры.

Отдельно проверила коэффициент излучения. На одной и той же нагретой металлической поверхности при emissivity 0.95 получила 44.8 °C. После установки 0.85 прибор показал уже 50.4 °C.

Разница между крайними значениями составила 5.6 °C при неизменной фактической температуре объекта.

В меню доступны три диапазона температуры: Auto, -20…150 °C и 100…400 °C. Проверила их на одном объекте. Числовое значение температуры существенно не меняется, зато меняется распределение цветов. Если в кадре нет очень большого температурного разброса, ручной диапазон позволяет лучше увидеть небольшие различия между соседними участками. Все семь палитр тоже прошла отдельно. Arctic и Rainbow сильнее разделяют зоны цветом. Iron, Hot Iron и Red Hot дают привычное цветное тепловизионное изображение. Black Hot и White Hot удобны там, где цвет только мешает разбирать мелкие детали. На сами измеренные значения выбор палитры не влияет.

При работе с электронными платами удобнее Iron и White Hot. Rainbow лучше показывает распределение температуры по крупному объекту, например радиатору или корпусу блока питания. Автоматический поиск максимальной и минимальной температуры проверила на плате с несколькими нагретыми компонентами. Маркер максимума перемещается между ними вслед за изменением температуры. Центральный курсор при этом остается фиксированным, поэтому можно одновременно видеть температуру в выбранной точке и самое горячее место всего кадра.

Рамочный курсор позволяет ограничить область, внутри которой нужно искать температурный максимум и минимум. Это удобно, если в кадре находится посторонний горячий объект, который иначе постоянно забирает на себя автоматический маркер максимальной температуры.

Сигнализацию высокой температуры также проверила. Порог установила на 50 °C. Пока поверхность оставалась холоднее, предупреждения не было. После пересечения установленного значения прибор активировал сигнализацию. После холодного запуска, в первые минуты показания немного меняются по мере прогрева сенсора. Кроме того, тепловизор периодически выполняет внутреннюю коррекцию FFC. В этот момент изображение на долю секунды останавливается.

На одном стабильном объекте непосредственно перед коррекцией получила 35.2 °C, после нее — 36.4 °C. Поэтому сравнительные температурные измерения лучше проводить не сразу после включения.

Частоту обновления оценила быстрыми движениями руки перед объективом. При движении инерция присутствует, но изображение точно не превращается в слайд-шоу. После остановки руки картинка быстро стабилизируется. В целом вполне соответствует заявленным «до 25 Гц». На небольшом дисплее TDM-120P изображение кажется немного более четким, чем после открытия сохраненного кадра на большом мониторе.

Заключение

Fnirsi TDM-120P мне в целом понравился. Прибор оказался удобнее, чем я ожидала. Не нужно сначала брать тепловизор, искать подозрительное место, потом откладывать его и доставать мультиметр. Здесь все это собрано в одном приборе, и эта мелочь быстро начинает восприниматься как нормальное, правильное решение. Тепловизионная часть для бытовой диагностики и ремонта вполне пригодна. Можно быстро посмотреть плату, блок питания, разъемы, проводку, найти участок с повышенным нагревом. Но разрешение 120x90 является «Ахиллесовой пятой». На небольших компонентах приходится подходить ближе, а на расстоянии детали быстро теряются. Мультиметрическая часть тоже без претензии на универсальность: нет измерения тока, AUTO работает не всегда быстро, как хотелось бы, при этом сам прибор получился удобным. Нормальный экран, сохранение снимков, температурные маркеры, настройка emissivity, быстрый переход между тепловизором и измерениями. Для ремонта электроники, проверки блоков питания, домашней электрики и поиска перегрева — TDM-120P мне кажется вполне достойным решением. Если нужен тепловизор с высокой детализацией или мультиметр для серьезных измерений, лучше рассматривать отдельные приборы. А вот как один компактный инструмент для повседневной диагностики Fnirsi TDM-120P мне понравился.
