Маленький помощник для диагностики автомобиля. Обзор диагностического сканера KINGBOLEN Ediag Link

Современный автомобиль напичкан различными датчиками и блоками, которые, в свою очередь, могут начать сбоить. Чтобы каждый раз не заезжать в сервисный центр для считывания и стирания ошибок, можно воспользоваться распространенным тестером ELM327, но он имеет ограничения по поддерживаемым маркам автомобилей, да и приходится подбирать определенное ПО для большего охвата возможностей. Предлагаю рассмотреть компактный мультимарочный вариант KINGBOLEN Ediag Link для диагностики и сброса сервисных интервалов. Есть поддержка всех современных протоколов OBDII/EOBD, в том числе CAN FD4. Поддержка программного обеспечения на русском языке с бесплатным обновлением до 1 года.

Технические характеристики

Упаковка и комплектация

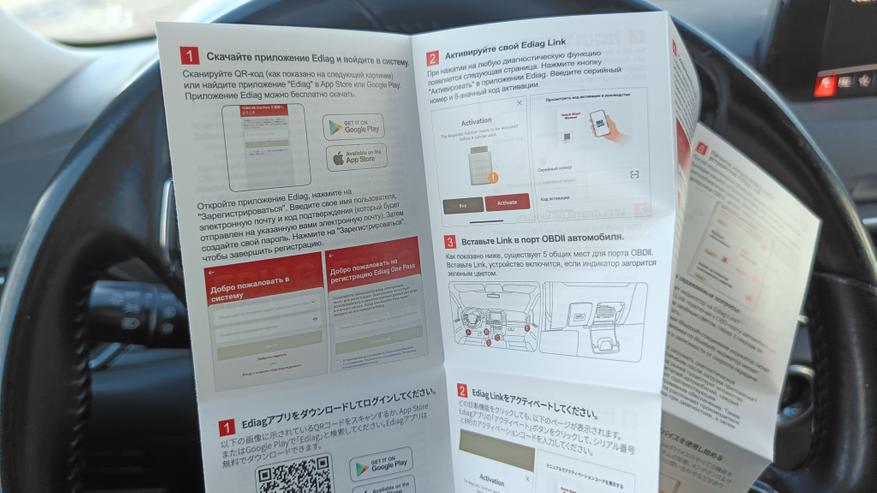

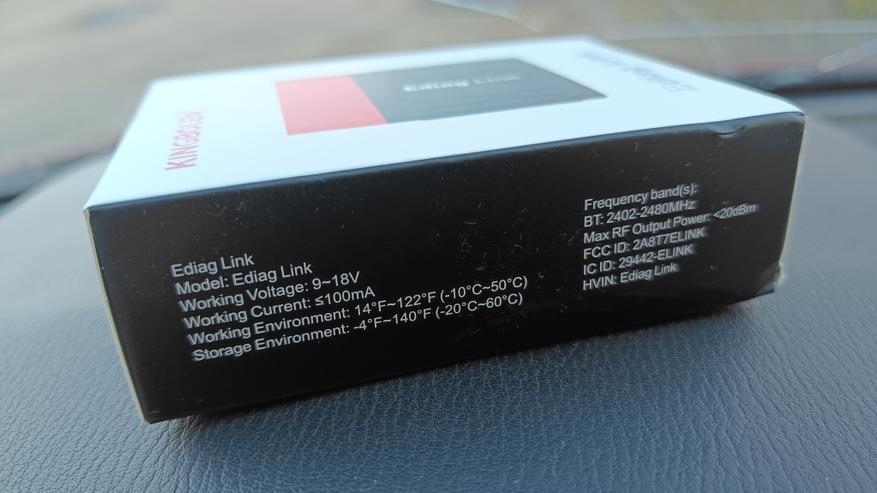

Компактная картонная коробка с изображением устройства и кратким перечислением технических характеристик. На корпусе можно увидеть серийный номер, он в дальнейшем потребуется для активации устройства в мобильном приложении. Внутри мягкая вставка и бумажная документация на нескольких языках. Приятно, что есть и на русском. Для регистрации потребуется установить мобильное приложение и ввести проверочный код или считать QR-код на одной из инструкций.

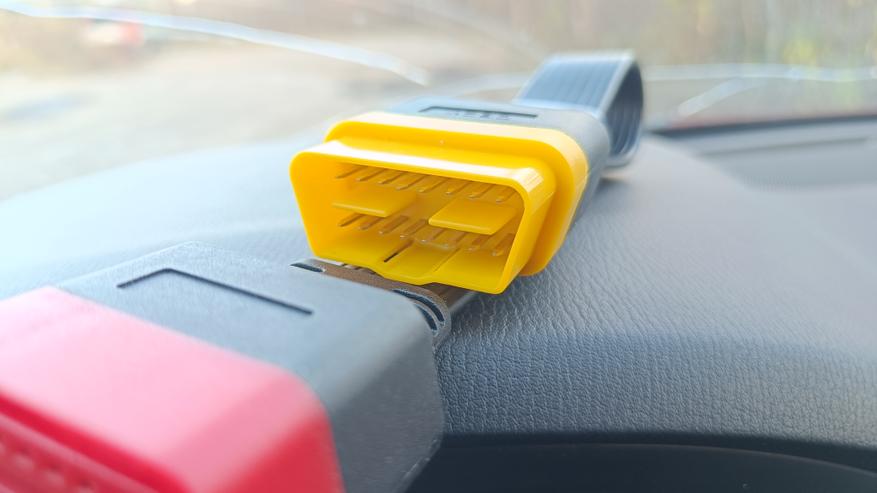

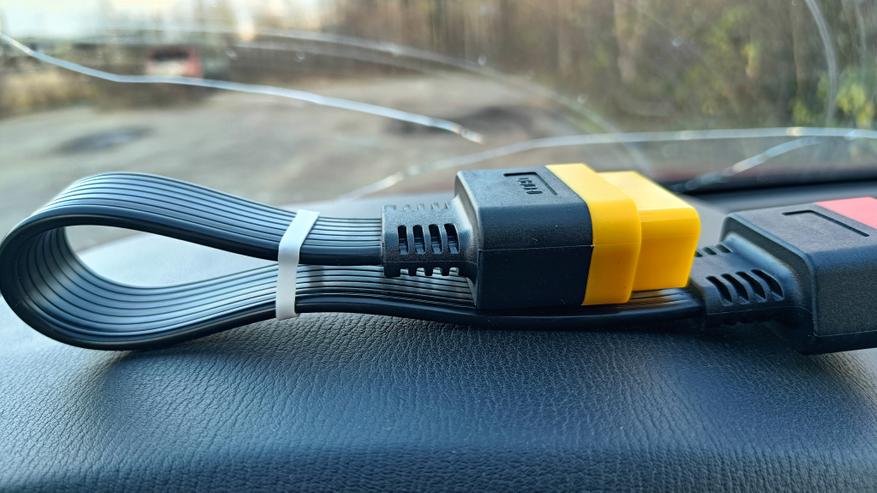

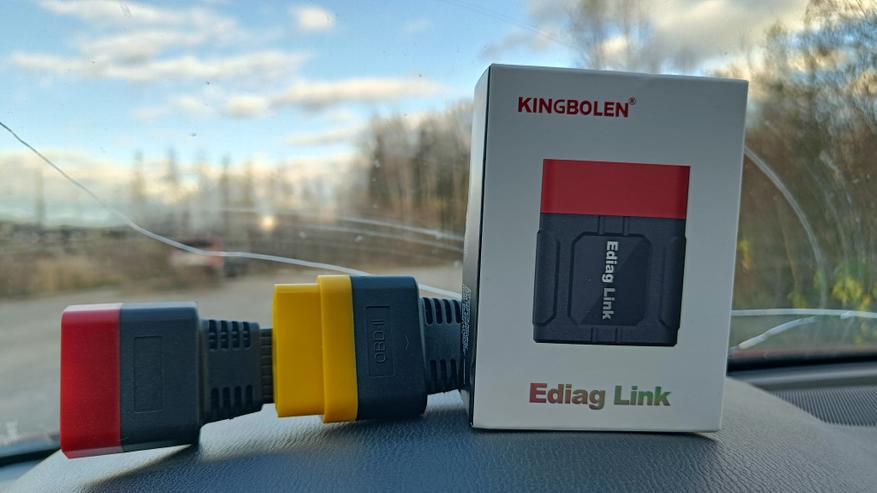

В комплекте сразу взял удлинитель, так как подключение к некоторым машинам довольно затруднительное. Длина кабеля около 36 см. Между разъемами жесткий шлейф в пластиковой оболочке.

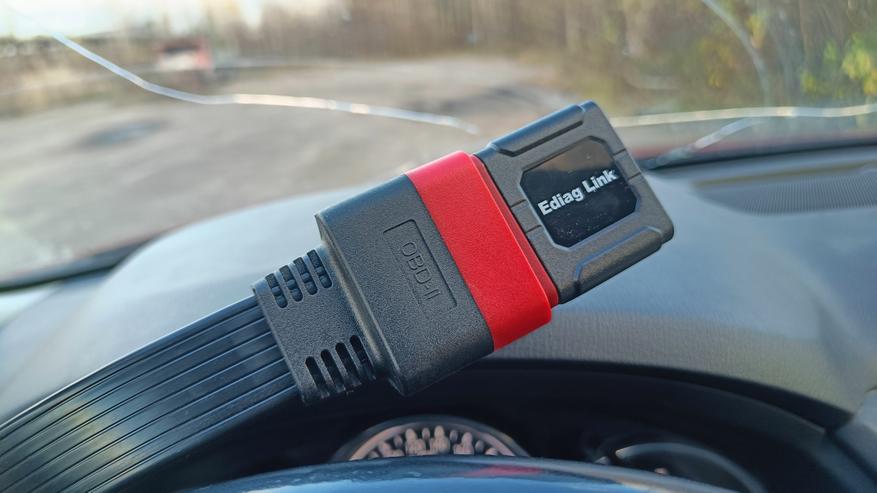

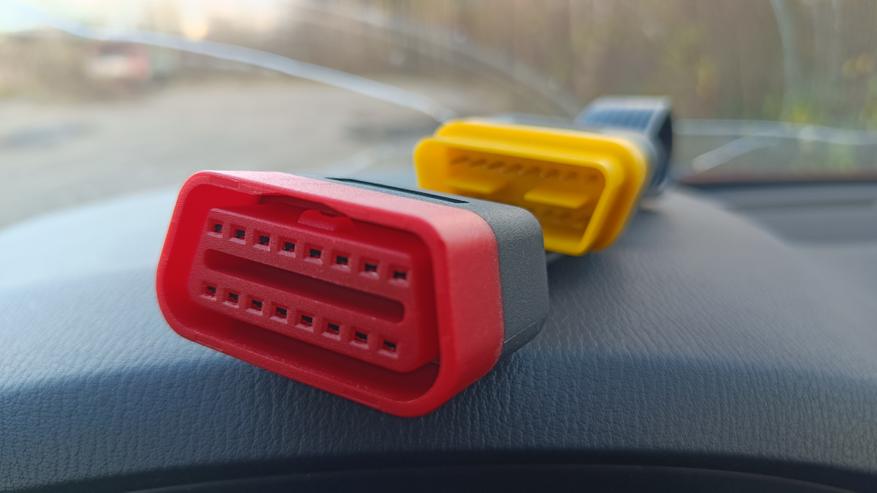

Подключение с ним в некоторых автомобилях значительно проще.

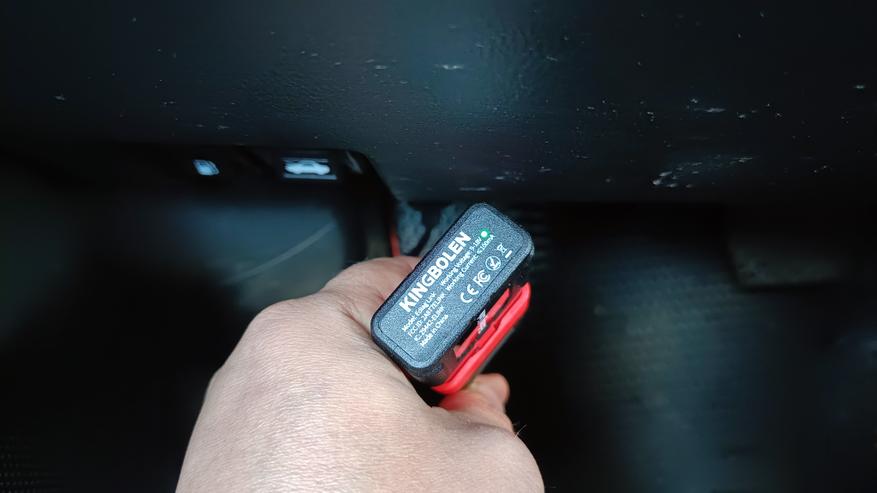

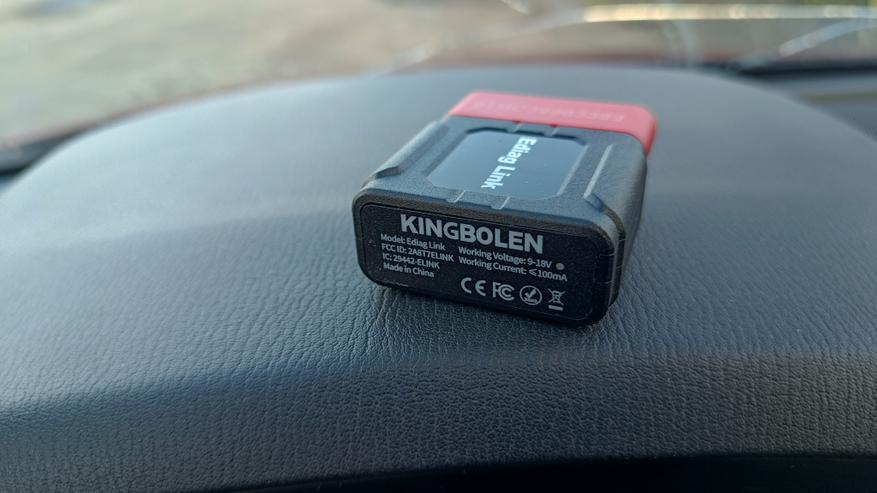

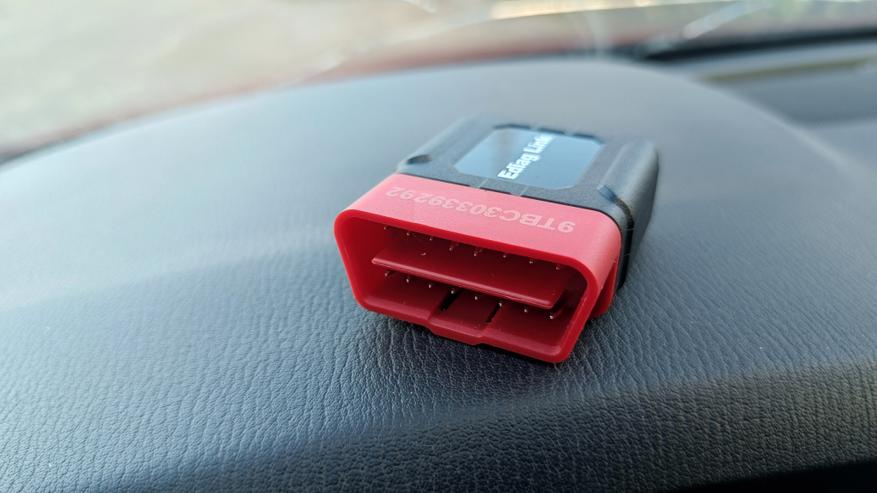

Сам диагностический сканер очень компактный, c одной стороны разъем OBD для подключения к автомобилю, а с другой небольшая наклейка. При подключении к автомобилю загорается индикаторный светодиод, может подсвечиваться несколькими цветами, а также мигать в разной тональности.

Мобильное приложение

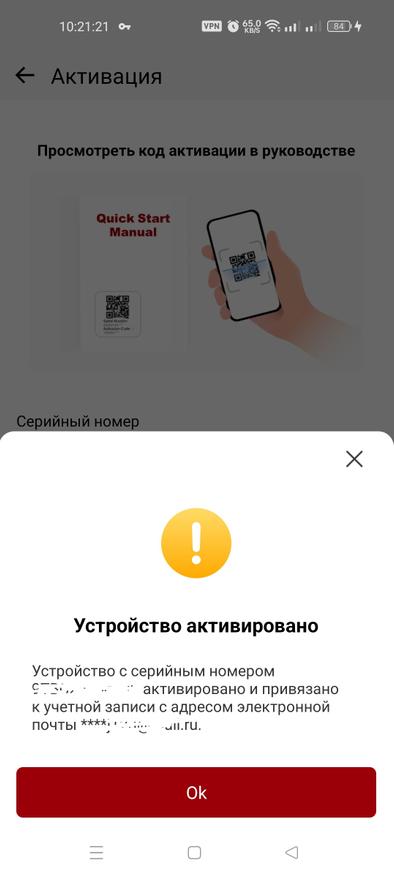

Пробовал запускать KINGBOLEN Ediag Link с другим мобильным приложением, но не работает. Поэтому загружает Ediag с любых магазинов приложений. Проводим регистрацию и получаем код верификации.

Сразу доступна обычная диагностика OBD2 по стандартным блокам, для более углубленного изучения автомобиля, потребуется провести диагностику всего автомобиля.

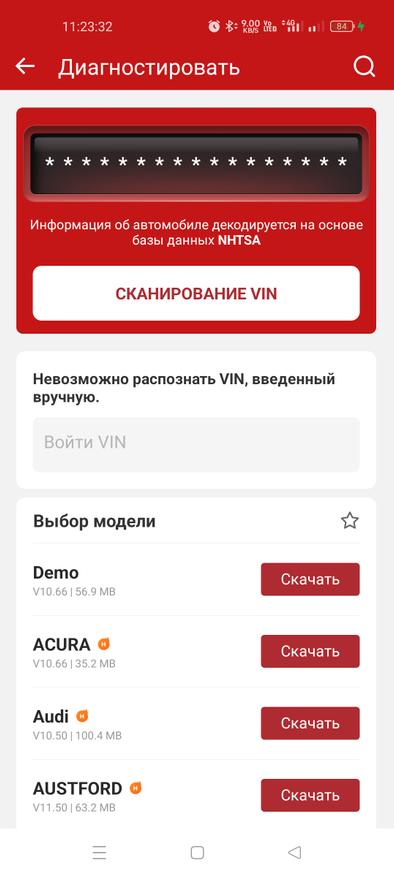

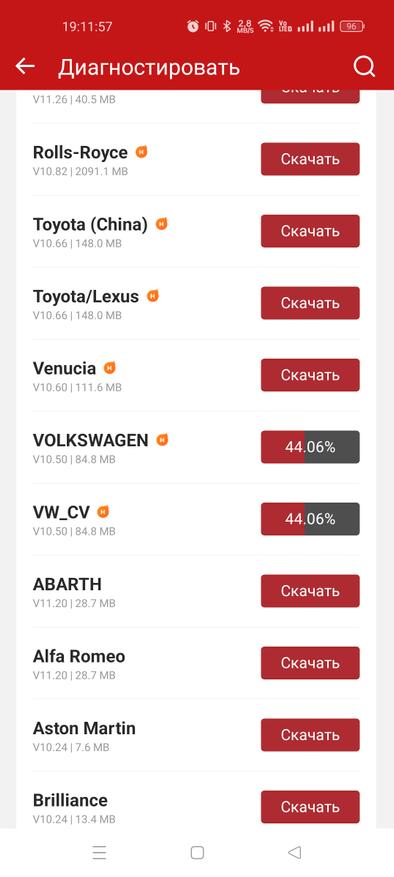

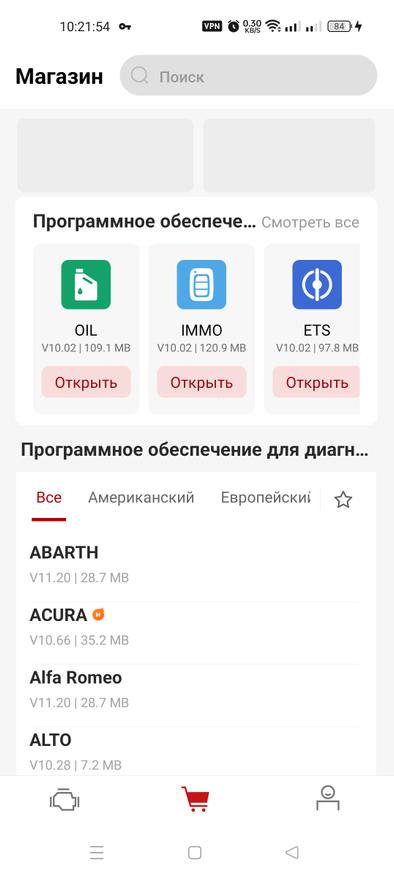

Пролистал общее количество поддерживаемых автомобилей. Присутствуют все мировые бренды и даже неизвестные мне марки. Также есть отечественные ВАЗ и УАЗ. Загружаем необходимый автомобиль, чтобы расширить возможности диагностического сканера. Можно заметить, что под каждый автомобиль размер файла имеет разный размер. Тут же можно увидеть разделение по рынкам, тогда у бренда будет небольшая приписка. Все бренды загружать нет необходимости, только те, что будем проверять.

Следующим разделом выделяются сервисные опции. Для KINGBOLEN Ediag Link их всего 10. Если сравнивать с более продвинутой версией Elite, то там их будет 15. Сервисные блоки имеют расшифровку на русском языке и даже пояснения, как запускать или настраивать.

Последняя вкладка используется для настройки приложения, просмотра аккаунта и подписки.

Переходим к диагностике.

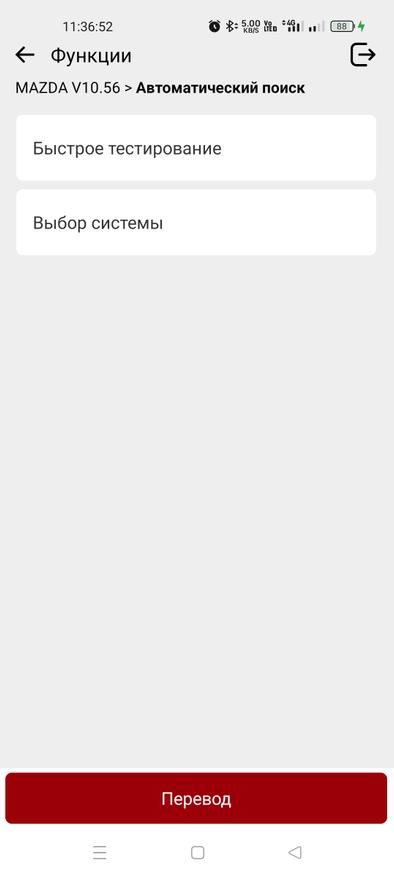

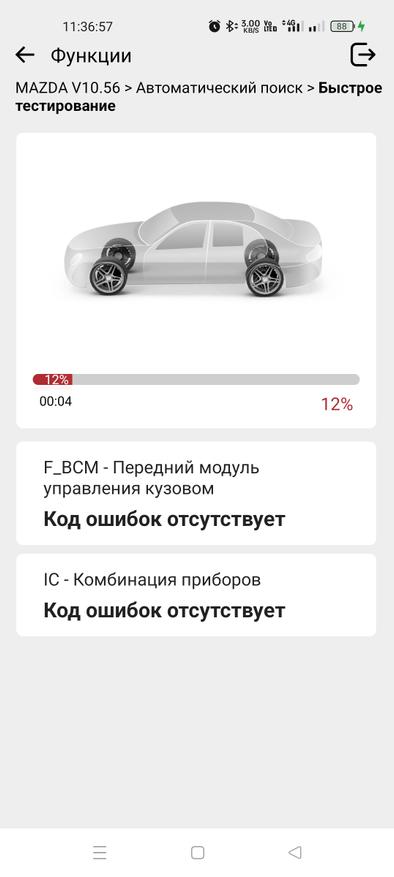

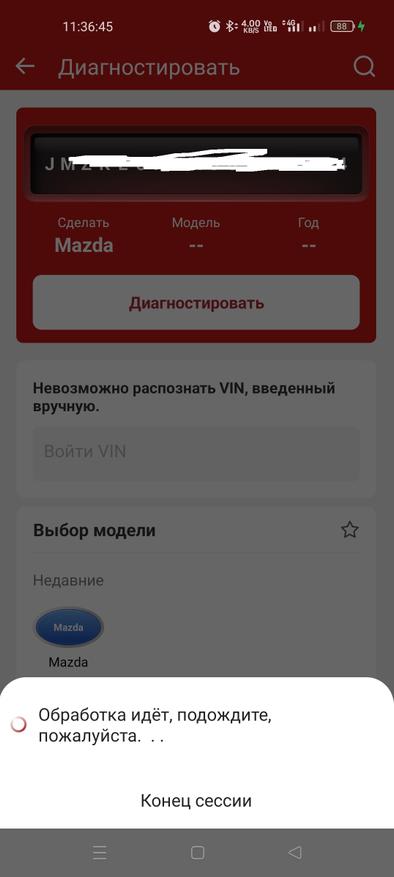

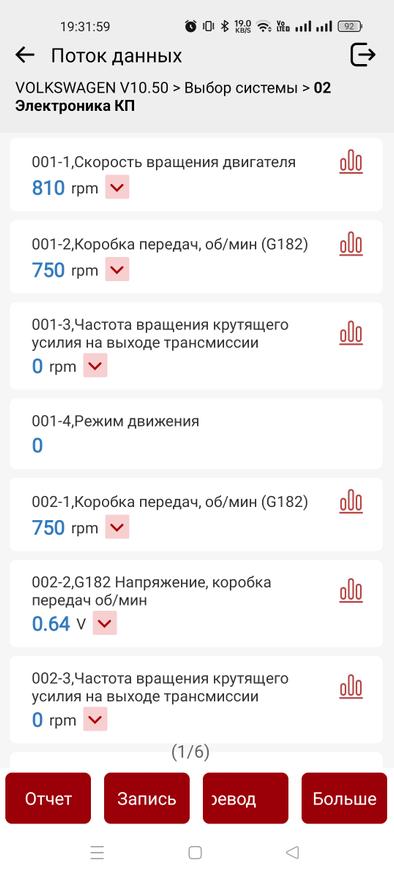

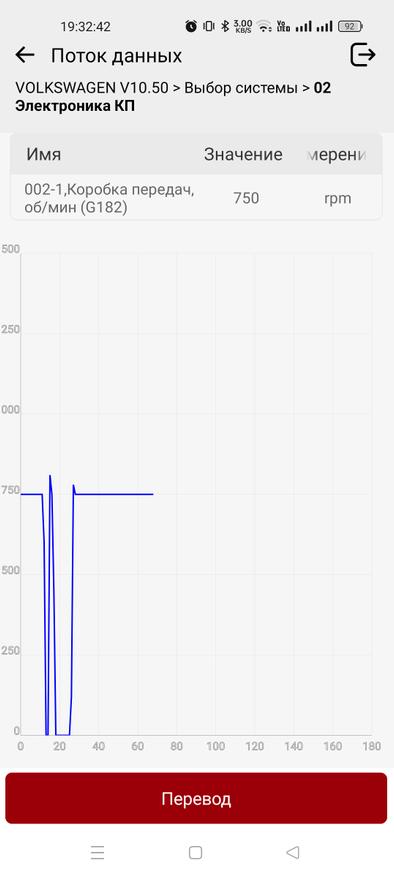

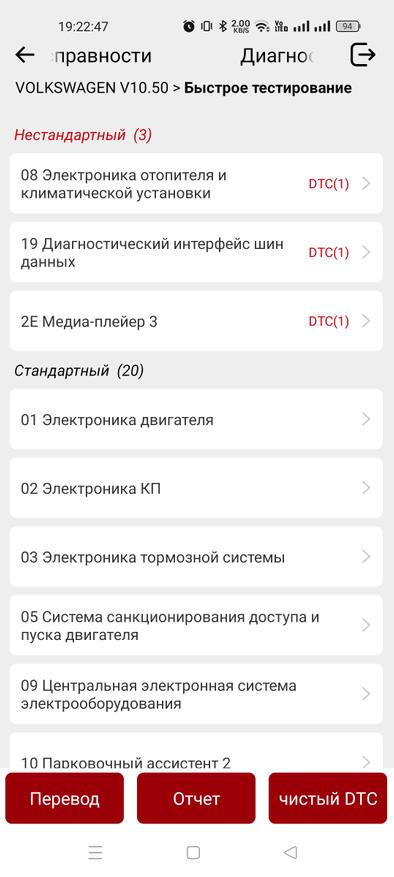

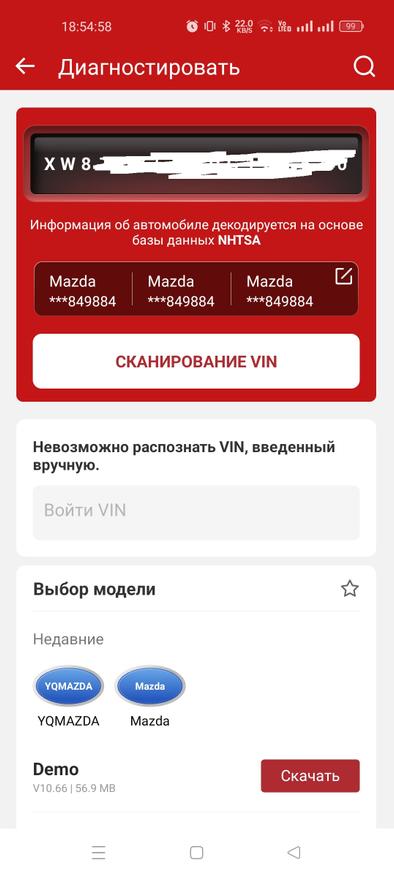

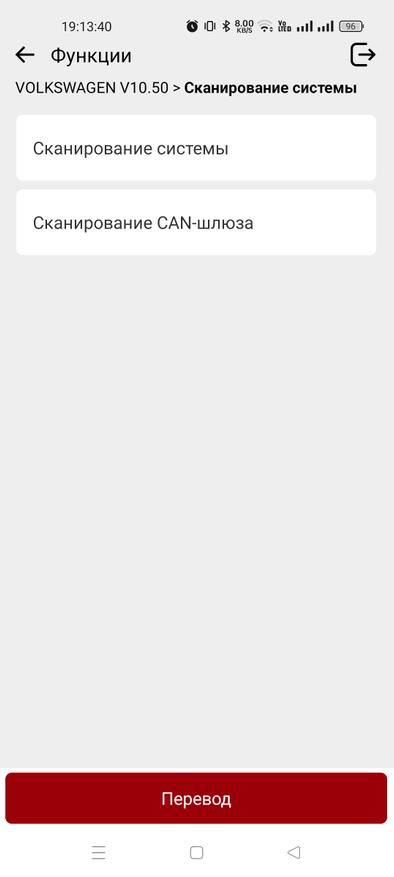

Подключаемся к автомобилю с автоматическим определением VIN номера. Далее выбираем быстрое, полное сканирование или сканирование определенной системы. Далее наблюдаем за процессом сканирования. Получаем в итоге отсканированные блоки и системы, а также найденные ошибки. В каждый блок можно зайти, чтобы более детально увидеть работоспособность всей электроники, показания с датчиков и, к примеру, построить графики.

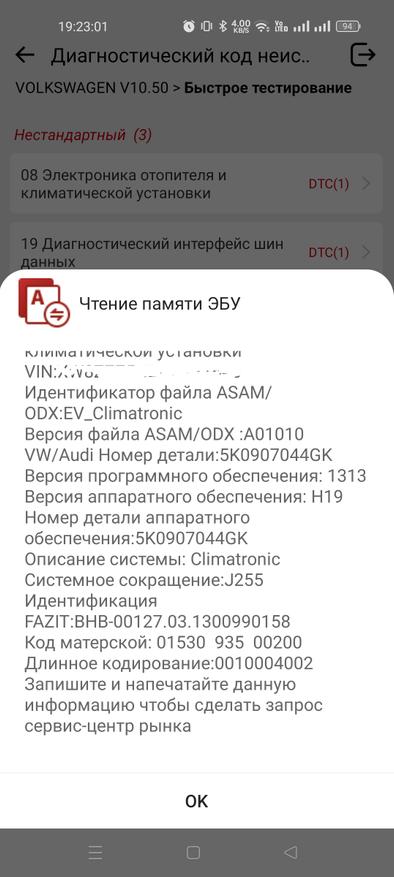

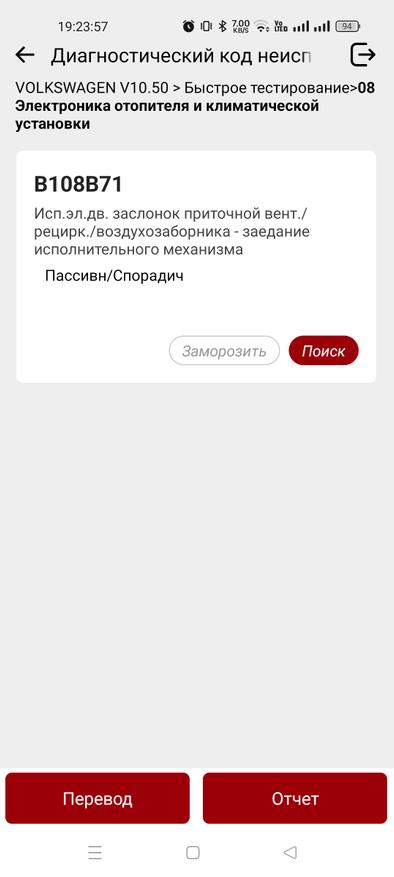

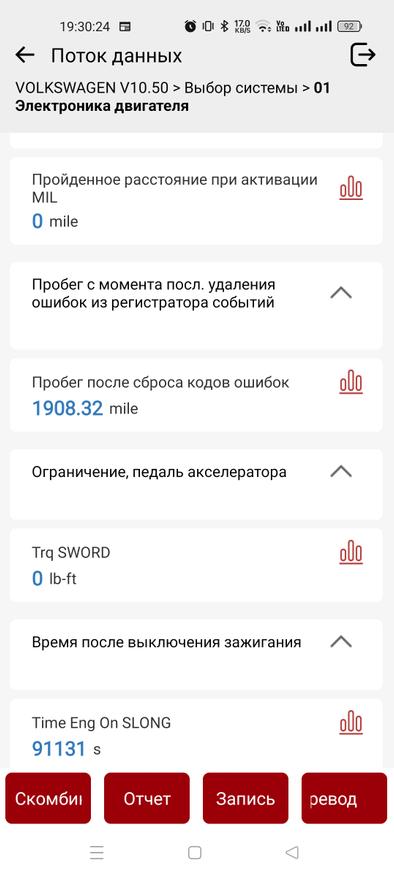

Вот на примере автомобиля от немецкого бренда. Для меня было интересно, что пробег автомобиля можно просмотреть в нескольких блоках, тогда как с обычной ELM327 это сделать почти невозможно. Тут же можно зайти не только в диагностику двигателя, но и, к примеру, в коробку передач или ABS, чтобы узнать более дательную информацию.

При работе с двигателем можно проверить каждую форсунку, увидеть пропуски зажигания.

Отображение давления в каждом колесе, так как приборная панель отображает ошибку сразу по всем колесам.

Полностью описывать все возможности довольно сложно, так как большое количество блоков и у разных автомобилей они очень сильно различаются.

Для продвинутых диагностов и гаражных СТО есть возможность создания отчетов, которые в дальнейшем можно отправить или сохранить для истории.

Заключение

Компактный диагностический сканер KINGBOLEN Ediag Link может использоваться не только для поиска и сброса ошибок на большинстве современных автомобилей различных рынков производства, но и для просмотра параметров в режиме реального времени. Удобно, когда требуется построить графики или получить стоп-кадры по определенным блокам, к примеру, коробки передач, тормозная система или двигателю. Двунаправленное подключение, что позволит отправлять команды различным блокам управления и можно будет запускать вентиляторы, управлять поворотниками, стеклоподъемниками, форсунками и другими электронными механизмами автомобиля. Пользователь сможет самостоятельно и без обращения в сервисный центр сбросить сервисные опции или адаптации начиная с моторного масла, датчика угла поворота рулевого колеса, прокачать ABS при ремонте, провести регенерацию сажевого фильтра или адаптировать дроссельную заслонку после очистки. По каждой марке автомобиля доступны большинство блоков для получения необходимой информации о работоспособности. Работает диагностическое оборудование без подключения к интернету, при условии, что блоки для данного автомобиля были загружены ранее. Обновления до 1 года после регистрации диагностического сканера в системе, а после потребуется подписка, иначе будет доступны только базовые опции для считывания ошибок OBD. Диагностический сканер доступен в официальном магазине с промокодом 08LINK будетдешевле.
