Дверной беспроводной звонок без батареек Digoo DG-SD20

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Комфортная жизнь

Приветствую всех посетителей сайта!

В небольшом обзоре хочу рассказать о дверном радиозвонке без батареек.

Беспроводные звонки позволяют разместить их где угодно, но в большинство из них для питания кнопки-передатчика используются батарейки. Время от времени они садятся, а заметить это можно не сразу.

Звонок Digoo DG-SD20 лишен этого недостатка – для питания кнопки здесь достаточно преобразованного импульса, получаемого с пьезоэлемента.

Производитель DIGOO выпускает массу электронных гаджетов бытового назначения хорошего качества и стало интересно познакомиться с устройством, которое есть практически в каждом доме, но в данном случае не нуждается в проводах или батарейках.



Для начала характеристики:



Бренд: DIGOO

Модель: DG-SD20

Источник питания: AC 110-240В 50/60Hz

Вилка: UK, US, EU

Рабочая частота: 433 МГц

Количество мелодий: 32

Регулировка громкости: 4 уровня

Максимальное количество кнопок: 20



Цены сейчас колеблются и актуальные можно узнать здесь:

В магазине Banggood

В магазине Aliexpress



Такой же звонок KERUI, но с кнопкой на литиевой батарейке CR2032 можно купить здесь.



Коммерческая упаковка не изобилует иллюстрациями – лишь необходимая информация о модели звонка и краткие характеристики.





Комплект состоит из звонка, кнопки, инструкции на нескольких языках, гарантийного талона и отрезка двухстороннего скотча, на который крепится звонок.





Звонок сам по себе незамысловат, но в нашем случае он не совсем простой. Дело в том, что к данному звонку можно подключить 20 кнопок и каждой присвоить свою индивидуальную мелодию. И вот в этом случае инструкция будет как никогда полезна.





Такую конфигурацию звонка встретишь далеко не часто, но первое что приходит на ум это использование такого звонка в коммунальных квартирах, где на двери когда-то видел десяток кнопок. Сегодня коммуналки явление редкое, но, скажем в Гонконге, жилищная проблема стоит крайне остро и видимо там звонок с такой функцией будет кстати.



О габаритах звонка и кнопки лучше справится иллюстрация со страницы товара.





Дизайн гаджет очень привлекательный, несмотря на простоту конструкции – ни каких острых углов и прямых линий, округлый корпус величиной с яблоко средних размеров.

На передней панели расположены отверстия динамика, а по окружности отверстия подсветки.





Подсветка здесь не просто для красоты, а вполне функциональна так, как звук динамика можно отключить, например, на ночь или, когда в доме маленький ребенок, а о визите гостей проинформирует мигание светодиода разными цветами внутри корпуса.

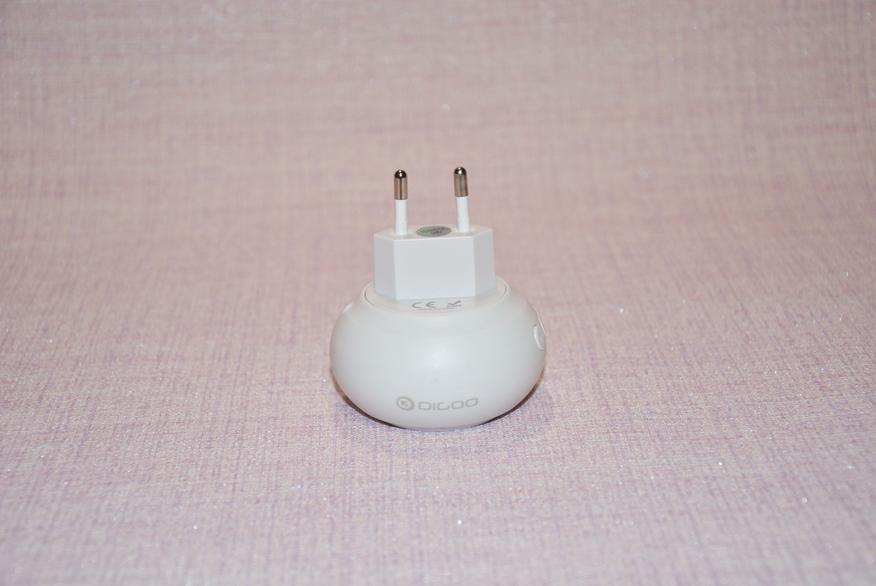

В нашем случае звонок оснастили евровилкой с согнутыми друг к другу контактами для надежной фиксации в розетке. Наименование производителя разместилось на боковой стороне корпуса.





На задней стороне корпуса краткие характеристики и потай для самореза, скрепляющего половинки порпуса.





На боковой стороне корпуса находятся три кнопки с четкими кликами.





Левая кнопка с изображением шестеренки используется для манипуляций с дополнительными кнопками-передатчиками – привязкой, удалением, назначением им персональных мелодий и сброса звонка до заводских настроек. Дополнительные кнопки должны работать на той же частоте – 433 МГц. Точно таких же, как комплектная, но продающихся отдельно найти не удалось. Возможно (ключевое слово) подойдут кнопки того же производителя DIGOO DG-HOSA, совместимые с системой охранной сигнализации и беспроводными дверными звонками.





Уточнить цену кнопки в магазине Banggood

Уточнить цену кнопки в магазине Aliexpress



Комплектная кнопка имеет прямоугольную форму со скругленными краями, узнаваемым символом звонка и наименованием производителя.





В исходном положении нижний край кнопки приподнят.





Для нажатия нужно приложить некоторое усилие. Кнопка срабатывает с хорошим щелчком – так приводится в действие «энергоустановка». Многократных нажатий не требуется так, как пропусков, «осечек» не бывает.





На задней стороне снова характеристики, можно заметить, что кнопку можно открыть и как оказалось не только ради любопытства.





Для крепления кнопки на двери или стене в комплекте есть отрезок двухстороннего скотча.





Комплектная кнопка уже привязана к звонку и никаких манипуляций делать не нужно.

Будучи подключенным к розетке звонок смотрится вполне гармонично, а фото выше, думаю, наглядно показывают аккуратность и высокое качество исполнения устройства.





В начальный момент после включения звонка в сеть подсветка начинает моргать, перебирая цвета – голубой, зеленый, красный и фиолетовый. Через пару секунд раздается краткий звуковой сигнал, и подсветка гаснет. С этого момента звонок готов к работе и ожидает сигнал с кнопки.





По своему вкусу с помощью средней кнопки можно выбрать любую из 32-х мелодий, заложенных в память звонка. Здесь можно найти лай собаки, крик петуха, кукушки, классические и легко узнаваемые мелодии. Качество звука нельзя отнести к Hi-End, но это всего лишь дверной звонок, а не музыкальная система за нескромные деньги.

В инструкции говорится о четырех уровнях громкости звонка, но я бы сказал, что их пять – без звука вовсе и еще четыре уровня громкости. Выбор нужного осуществляется кнопкой с изображением динамика. При установке беззвучного режима звонок издает два коротких сигнала.



Короткое видео с перебором мелодий и установкой уровней громкости.





Разобрав звонок, был немало удивлен сложностью электронной части конструктива. Вместо обычной в таких случаях «капли» и простейшего блока питания здесь все сделано куда основательнее – хорошего качества плата с корпусными компонентами, чипами памяти и контроллером, радиомодуль, RGB светодиод и главное – здесь не забыли о предохранителе.





На другой стороне платы кроме кнопок ничего нет, а контакты вилки прикрыты дополнительной крышкой.





Задняя стенка кнопки крепится на защелках и открыв ее нашел углубления для крепления кнопки к стене саморезами. Кто находит крепление на скотч не надежным могут воспользоваться таким способом.

Нужно сказать, что защиты от атмосферных осадков в кнопке нет, уплотнители не предусмотрены и кнопку следует устанавливать либо в подъезде, либо под козырьком.





Сам по себе модуль с пьезоэлементом, катушкой, схемой преобразования и передатчиком занимают немного места в корпусе кнопки, но, чтобы нажать на «курок» пьезоэлемента требуется рычаг, что и обуславливает габариты кнопки.





В ждущем режиме звонок потребляет всего 0,2 Вт и не окажет сколь-нибудь существенного влияния на финансовое состояние владельцев. При срабатывании потребление повышается лишь до 0,5 Вт.





Применяю этот звонок в многоквартирном доме с металлическими дверями и несущими жб стенами. Здесь сигнал от кнопки уверенно доходит до звонка даже через пару этажей. На открытой местности дальность уверенного срабатывания составляет порядка 20 метров.



Узнать актуальную цену

Такой же звонок KERUI, но с литиевой батарейкой CR2032 в кнопке можно купить здесь.



К недостаткам звонка с натяжкой можно отнести невысокое качество звука и отсутствие влагозащиты кнопки.

Однако это с лихвой перекрывается симпатичным дизайном, множеством мелодий, пятью уровнями громкости, подсветкой (очень кстати в беззвучном режиме), предохранителем в схеме питания звонка, отсутствием проводов и необходимостью замены батареек.

Подобный, но менее симпатичный, звонок уже второй год исправно работает у родителей. Сбоев в работе, «осечек», ложных срабатываний нет.
