Поворотная IP-камера Sonoff GK-200MP2-B, интеграция в Home Assistant

Здравствуйте друзья

В очередной раз я затрону тему видеонаблюдения и на этот раз мы поговорим о бюджетной поворотной IP камере от известного в сфере интернета вещей производителе — SONOFF. Да, их спектр продукции не ограничивается только бюджетными реле и выключателями, у них есть и IP камера.Ее возможности и ее — тема этого обзора.

Где купить ?

• Официальный магазин itead — цена на момент создания обзора $ 29.90
• Aliexpress — цена на момент создания обзора $ 28.62
• Banggood — цена на момент создания обзора $ 33.98

Параметры

• Модель — SONOFF GK-200MP2-B
• Разрешение — 1920 х 1080, H.264
• Объектив — f 1.2, поворот на 340 гр по горизонтали и 120 по вертикали
• Двусторонняя аудиосвязь
• Обнаружение движения
• Интерфейсы — Ethernet + wi-fi 2.4 GHz
• Карты памяти micro SD до 128 ГБ
• Стандартный видеопоток rtsp
• Диапазон рабочих температур — 0-55 С

Поставка

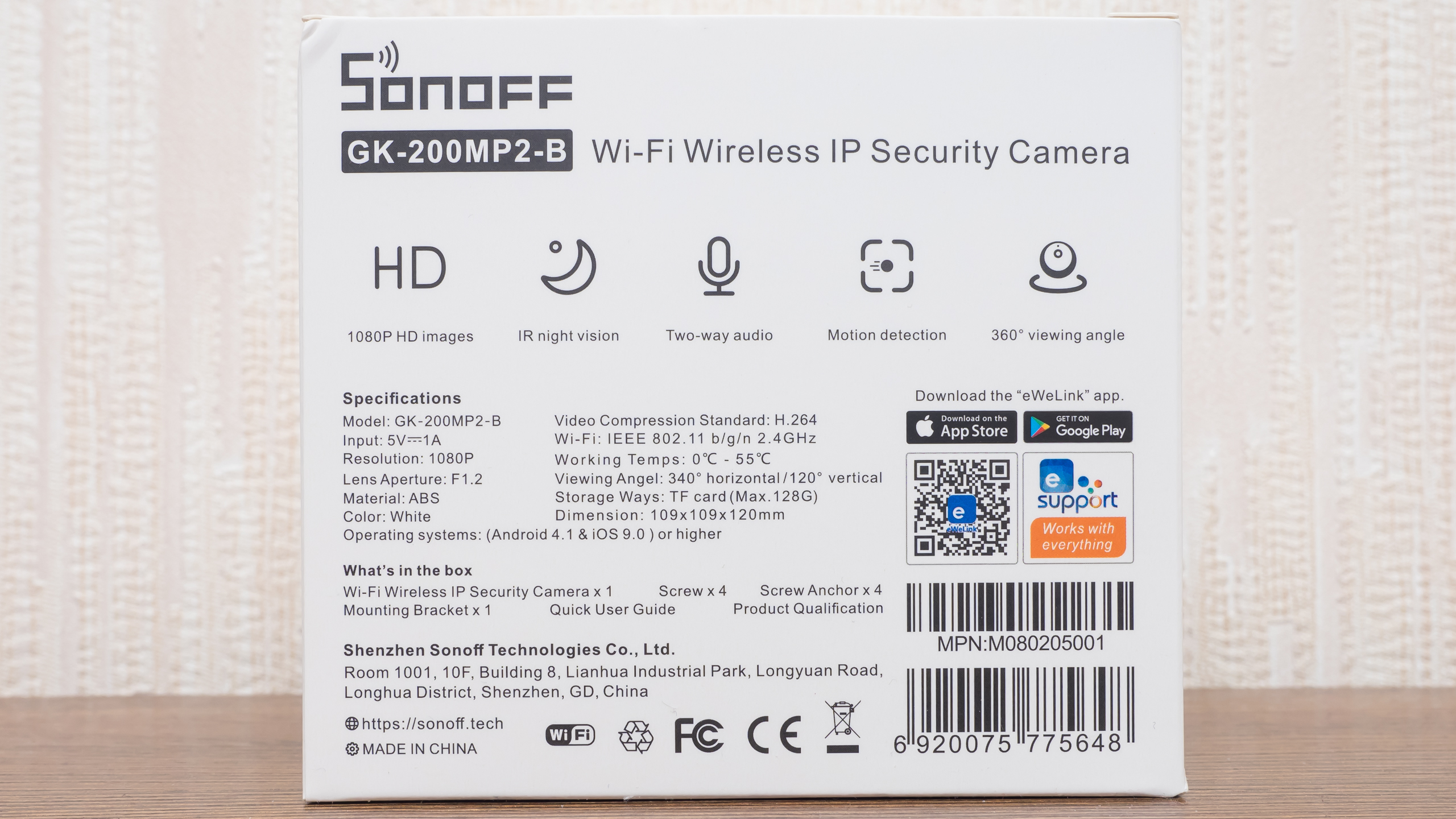

Поставляется камера в белой картонной коробке, с логотипом производителя и фотографией устройства. На задней стороне — перечень параметров про которые я уже сказал

Блок питания приходит в отдельной коробке, при заказе нужно выбрать его тип в зависимости от розетки. Я выбрал вариант под евро розетку, он имеет маркировку DE, рассчитан на сеть от 100 до 240 В и выдает напряжение 5 вольт, ток до 1200 мА. Длина провода 1,2 метра

Что в коробке

Посмотрим что находится в коробке. Должен отметить что картон очень приличный, коробка не хлипка и хорошо защищает при пересылке.

В коробке с камерой, кроме нее, нашлась установочная площадка для крепления на потолок или стену, комплект крепежа и маленький мультиязычный буклет, русский присутствует.

Так выглядит блок питания, разъем круглый, я считаю что при напряжении питания 5 В, следовало бы делать стандартные micro USB или USB C

Установочная площадка, со стороны камеры имеет специальные защелки, на которые камера и крепится.  А площадка держится на поверхности при помощи четырех саморезов, либо можно закрепить подходящим к резьбе винтом.

Конструкция

В транспортировочном положении объектив камеры направлен вертикально вверх. Фронтальная поверхность заклеена пленкой. Корпус выполнен из гладкого белого пластика.

Камера состоит из двух частей — нижняя, основа, неподвижная и верхняя — подвижный объектив. На основе сзади находятся интерфейсные разъемы - Ethernet для проводного подключения, micro SD для карт памяти и круглый разъем для блока питания.

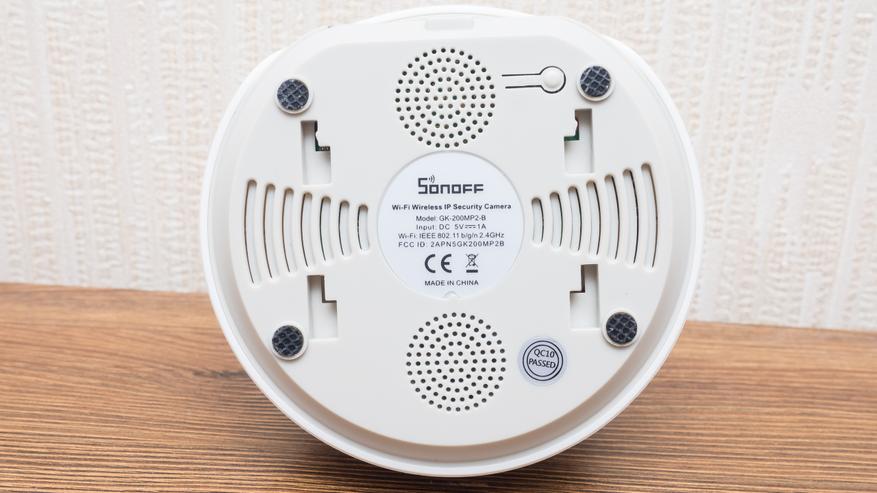

На нижней части устройства продублированы его параметры, корпус перфорирован для охлаждения и судя по форме для вывода звука. Тут же находятся крепления для установки на подставке.

Давайте приступим к подключению камеры в управляющее приложение.

Ewelink

Для работы с камерой используется стандартное для устройств Sonoff приложение Ewelink. Нажимаем добавить устройство, тут используется звуковой режим, прописываем параметры своей wi-fi сети 2.4 ГГц, и включаем погромче звук на телефоне

Как выглядит звуковое сопряжение с камерой — можно увидеть в видео версии обзора.

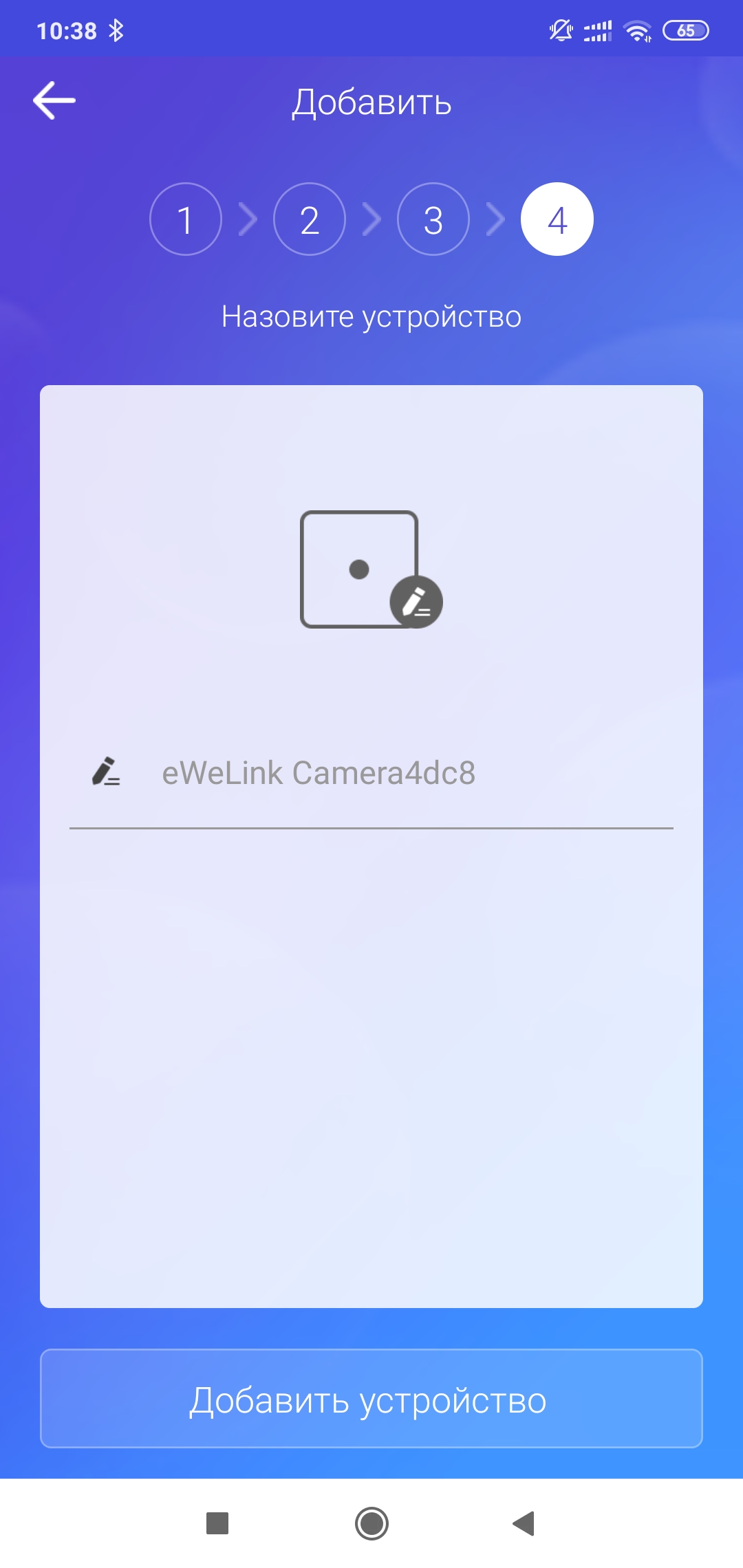

Через некоторое время камера применяет параметры подключения к сети, перезагружается, и остается только задать ей имя.

После этого устройство появляется в общем списке устройств. Можно запустить плагин камеры и подробно рассмотреть ее возможности

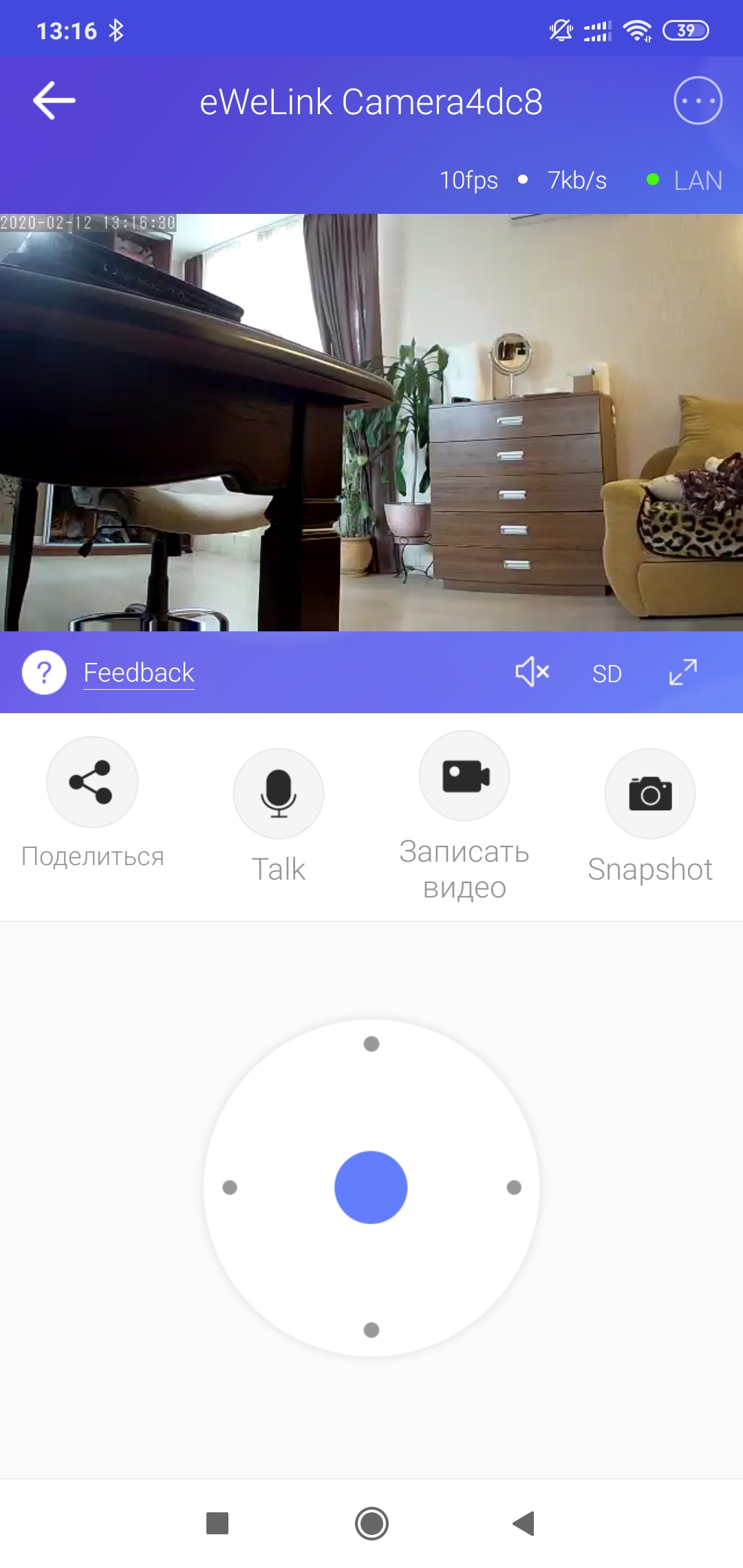

В самом верху под названием, отображается частота кадров видеопотока в окне ниже, его битрейт и режим подключения. Forwarding — при работе камеры по wi-fi,  LAN — по кабелю и P2P — при удаленном подключении. Под окном видео находятся кнопки включения звука, выбора качества и просмотра на весь экран. Нижнюю часть экрана занимает панель управления поворотной головой.

В каких пределах может поворачиваться и менять угол наклона голова камеры — см в видео версии обзора.

Справа вверху находится меню настроек. Тут можно увидеть имя устройства и версию прошивки, переворот изображения — только 1 вариант на 180 градусов, опция включающая датчик движения и настраивающая его чувствительность

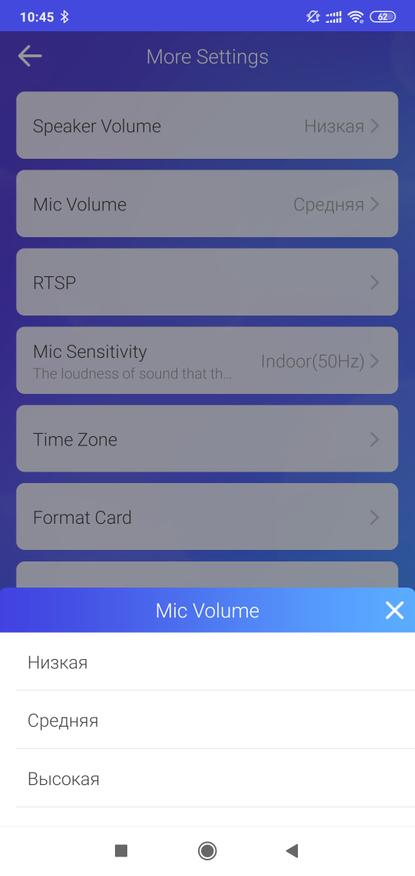

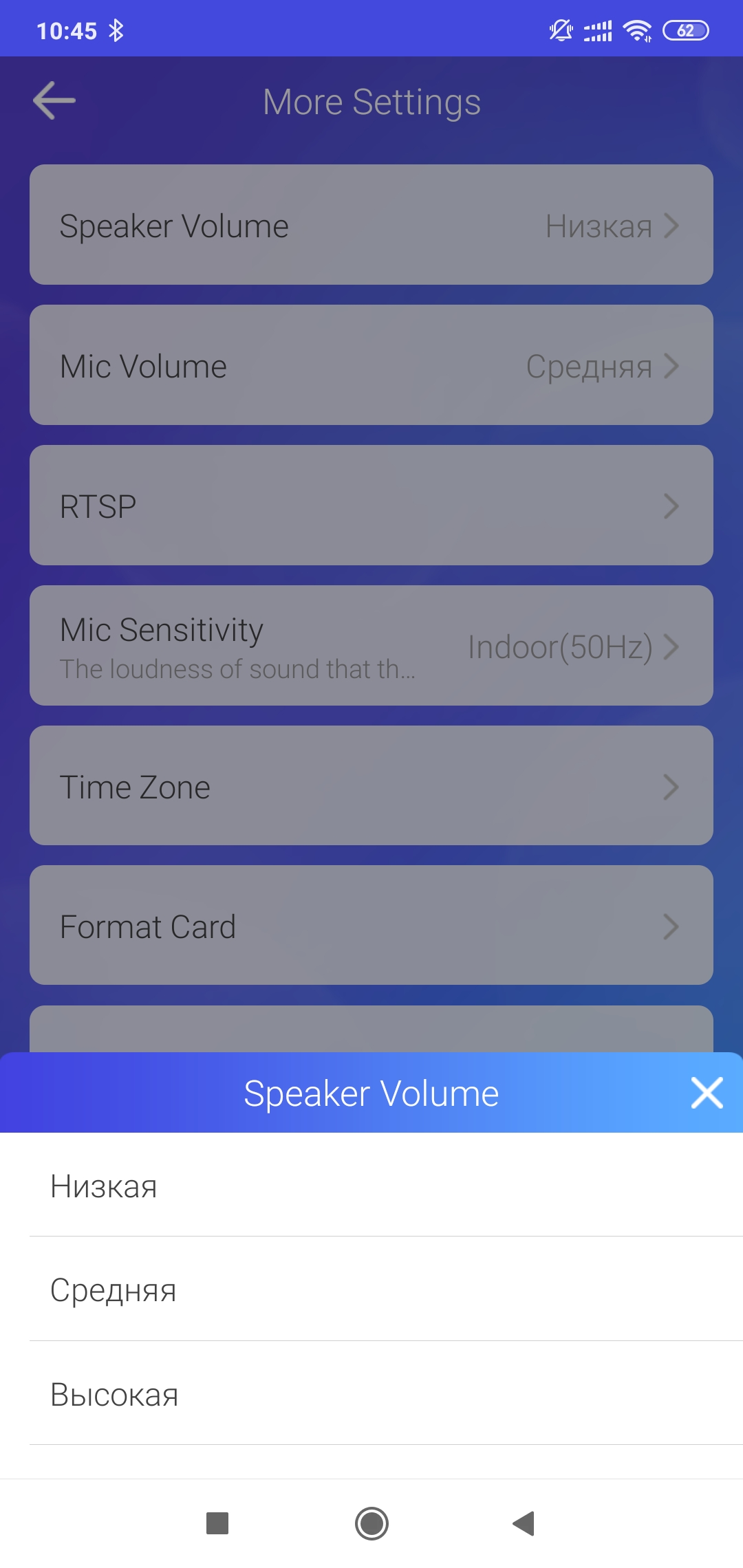

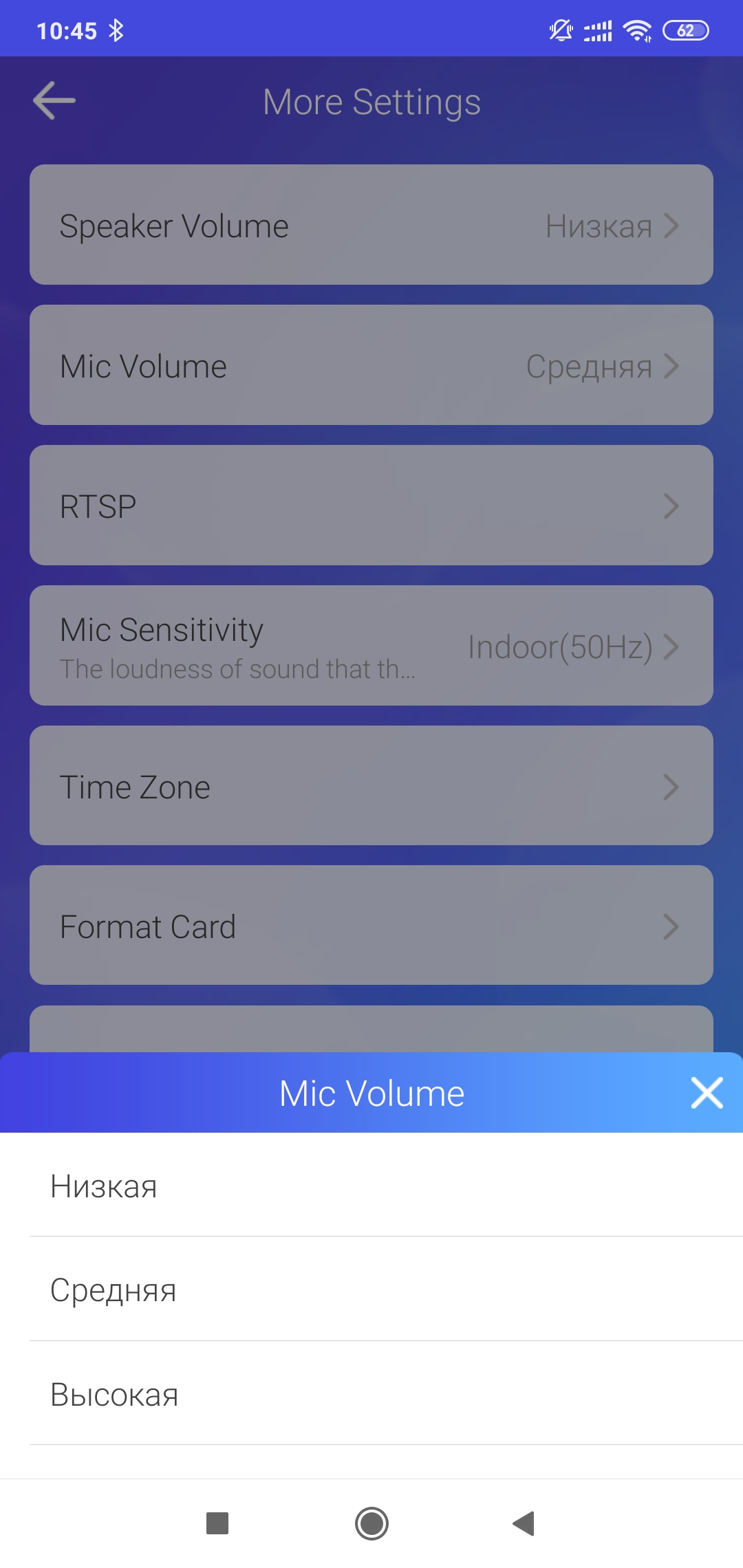

В меню расширенных установок есть опции настройки уровня громкости динамика и микрофона камеры

Тут же есть очень нужное меню RTSP. Здесь виден IP адрес устройства, который можно выставить и вручную, можно отредактировать логин и пароль для rtsp и сгенерировать строку адреса для подключения.

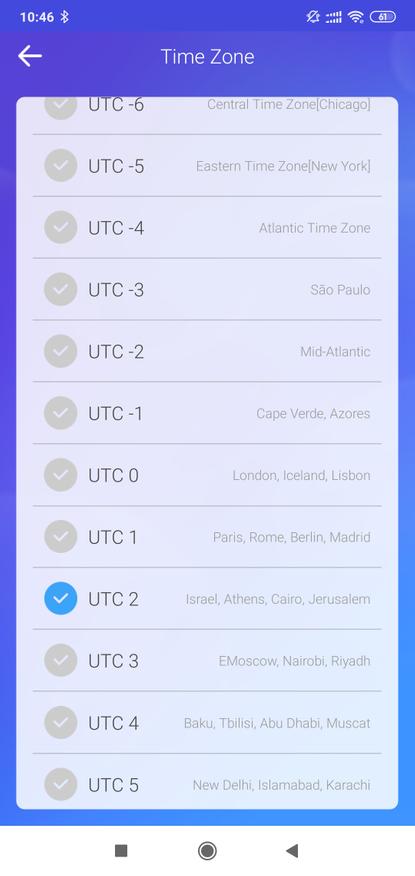

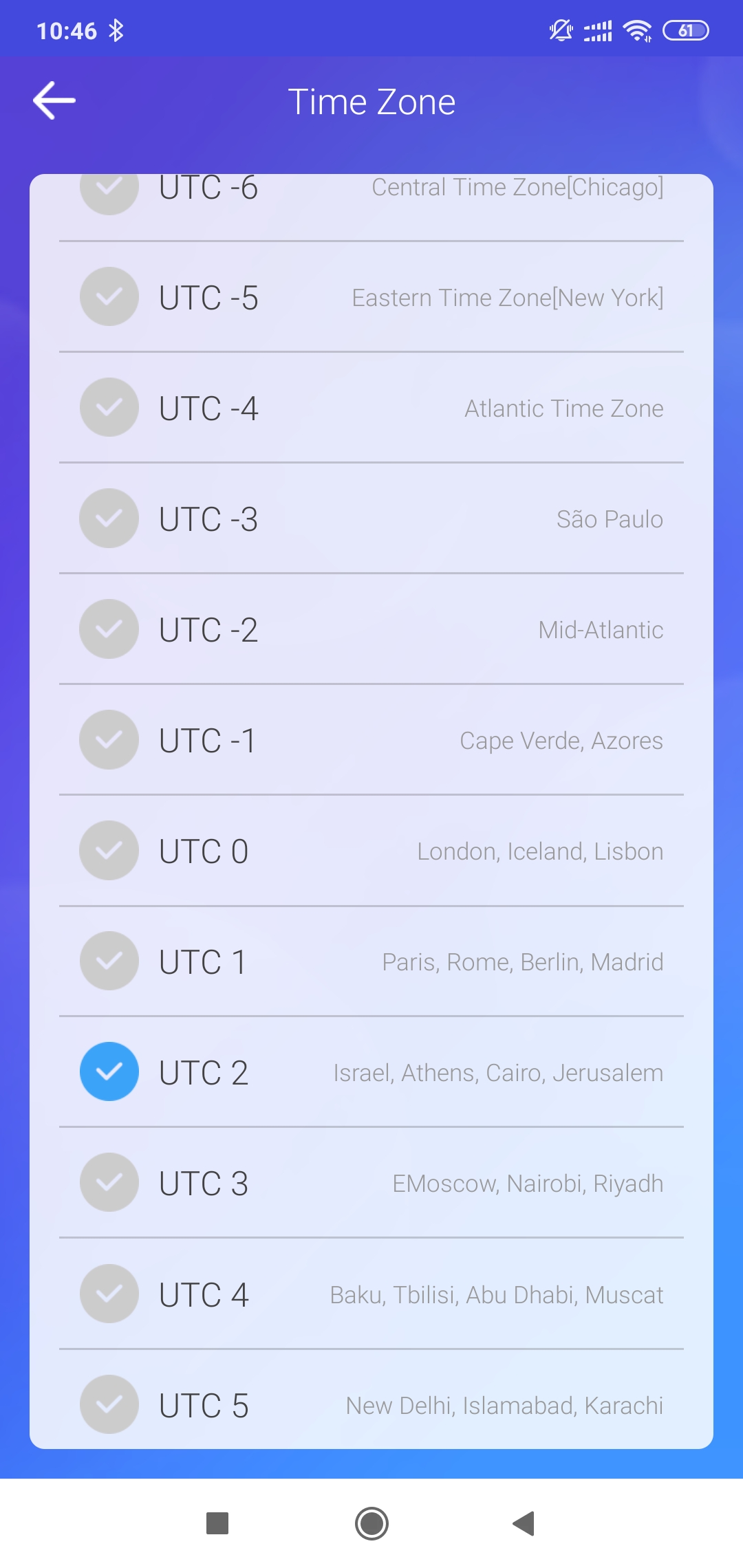

Ниже находится меню настройки чувствительности микрофона, настройки временной зоны для корректного времени в кадре и опции для форматирования SD карты и перезагрузки камеры.

Камера может работать и в беспроводном и в проводном режиме, при подключении кабеля — переключение на него автоматически. При установке IP в ручном режиме, он будет один и тот же для обоих типов подключения.

При включении датчика движения, камера начинает реагировать на движение в кадре, слать уведомления через приложение ewelink, кстати я не нашел где их отключить, и писать тревожные ролики на карту памяти. Они видны в меню Local Videos

При включении опции local records — камера начнет записывать все подряд, роликами длиной по 10 минут, которые также будут видны в  Local Videos.

Ролики записанные по движению — имеют длину в районе 40 секунд, плюс минус три секунды. А вот если активировать обе опции, то будет каша — тревожные ролики будут прерывать запись длинных видео. То есть если движения не было — то будет 10 минутное видео, если было — то тревожный ролик.

Делать снапшоты и записывать видео можно и из главного меню — тогда они будут сохранятся на телефон. В меню Альбом — у меня видны только видео ролики, снапшоты — есть в родной Галерее телефона.

Работа камеры

В ночном режиме камера включает два ИК светодиода, они не яркие и особенно не бросаются в глаза, хотя конечно видны.

Примеры съемки см в видео версии обзора

Параметры сохраненного на карте памяти видео

Home Assistant

В Home Assistant, для всех камер, которые умеют отдавать rtsp поток, лучше всего использовать интеграцию ffmpeg. Это кстати касается и рассмотренных мной ранее камер Reolink. В этой интеграции нет проблем с съемкой фото, как бывает в интеграции generic. Указываем имя камеры и адрес rtsp потока

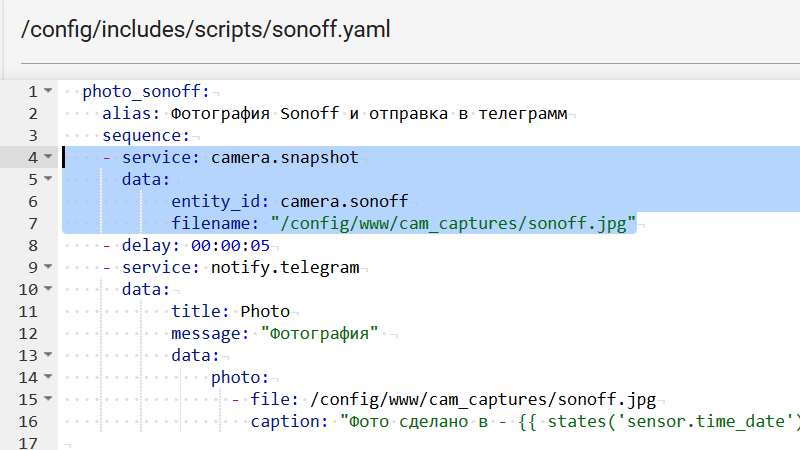

Для съемки фотографий используется сервис camera.snapshot, в нем надо указать имя камеры и путь сохранения файла.

Для отправки, например в телеграмм, после задержки в несколько секунд необходимой для записи файла, используется сервис нотифай, отправляющий сохраненную ранее фотографию

Аналогично работает сервис съемки видео — camera.record, тут кроме имени камеры и файла, нужно указать длительность съемки, 10 секунд на примере

Задержку нужно указать побольше, чтобы она охватила и время съемки и время записи, отправлять можно тем же сервисом нотифай, только с опцией video

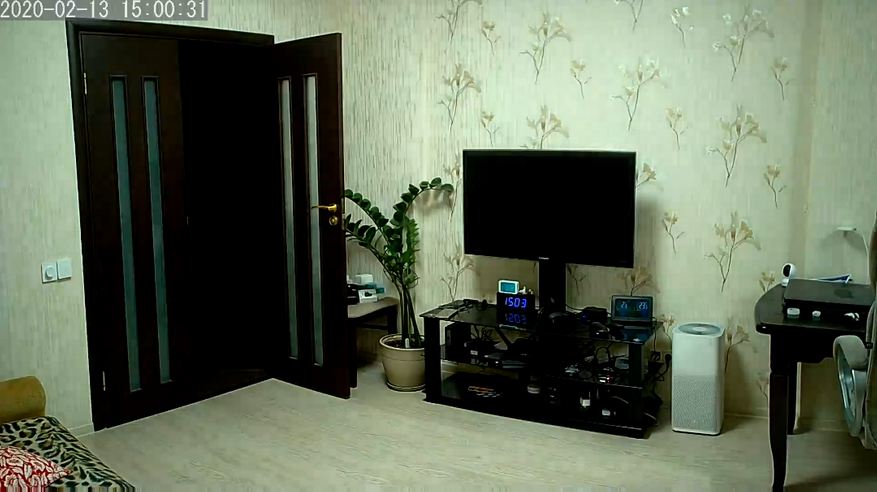

Так выглядит карта picture-entity с выводом изображения с этой камеры. Изображение плавное но с некоторым тайм лагом — отставанием от того, что происходит в онлайне, но это присуще всем протестированным мной камерам.

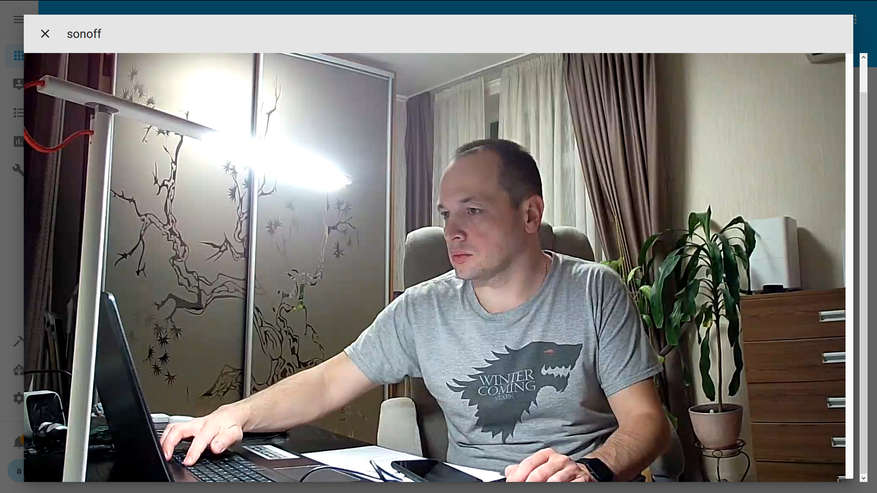

Если кликнуть на эту карту, то видеопоток раскрывается в своем реальном разрешении.

Вот так выглядит результат выполнения скриптов по съемке фото и видео в окне телеграмм мессенджера.

Видео версия

Подводя итог можно сказать, что за свою стоимость — а на момент создания этого видео камера стоила в официальном магазине Sonoff на Али — чуть меньше 29 долларов, это отличный вариант для домашнего видеонаблюдения. Причем камера работает параллельно и в родном приложении Ewelink, так и в системе Home Assistant через передачу rtsp потока.
