AliДно #3: сравнение трех измерителей CO2 с AliExpress

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

По всей видимости, в одном из них нет датчика CO2. Но есть и хорошая новость – пару-тройку лет назад самый дешевый домашний прибор мониторинга CO2 стоил минимум 80 долларов, а сейчас достаточно качественную модель можно купить вдвое дешевле.

Зачем они нужны

Избыточный уровень углекислого газа негативно влияет на работоспособность и самочувствие. ГОСТ 30494-2011 говорит о том, что воздух в помещении с содержанием CO2 от 1000 до 1400 ppm считается низкокачественным, при этом его нормальный уровень на улице в городе составляет 450 ppm. По моим личным ощущениям, во всех случаях, когда концентрация превышает 1500 ppm, явно требуется проветривание.

Если интересно, какие уровни CO2 можно намерить в различных ситуациях, посмотрите вот эту мою статью.

Что купил

В этот раз я купил два недорогих прибора – один примерно за 900 руб., а второй за 2100 руб.

Дешевый попадается на AliExpress под разными брендами, но чаще как noname. На корпусе есть упоминание модели – M8.

Тип установленного датчика CO2 не указан, есть только упоминание про диапазон измерений от 400 до 5000 ppm и емкость встроенного аккумулятора – 1200 мАч.

Второй прибор продавался под брендом Winsen. Скорее всего это и есть его настоящий производитель. В карточке товара упоминалась модель WS1308B, но на самом приборе и коробке никаких упоминаний бренда или модели нет. На Ali его можно найти под кучей разных брендов и как безымянный.

У прибора регулируется яркость экрана, а сам он выглядит весьма симпатично. В характеристиках указано, что внутри установлен инфракрасный датчик CO2 (NDIR), а также аккумулятор емкостью 1600 мАч. Питается от 5-вольтового ЗУ, которое в комплект не входит.

Проверка

Я сравнивал показания приборов с моделью HT-501, в которой установлен шведский датчик CO2 от SensAir. Ее обзор можно найти тут. Эта модель перебывала в руках многих тестеров, где ее сравнивали с профессиональными приборами, и никаких нареканий к ней не было.

Тактика проверки была такова: я помещал приборы в одинаковые условия, ждал минут 20 для исключения незапланированного влияния чего-либо (можно случайно дыхнуть на какой-то, пока несешь) и сравнивал показания.

Итак, поехали. Сначала буду ставить фото с показаниями, потом комментарии к нему. Заранее извиняюсь за качество некоторых картинок, они были заскриншочены мною из отснятого видео.

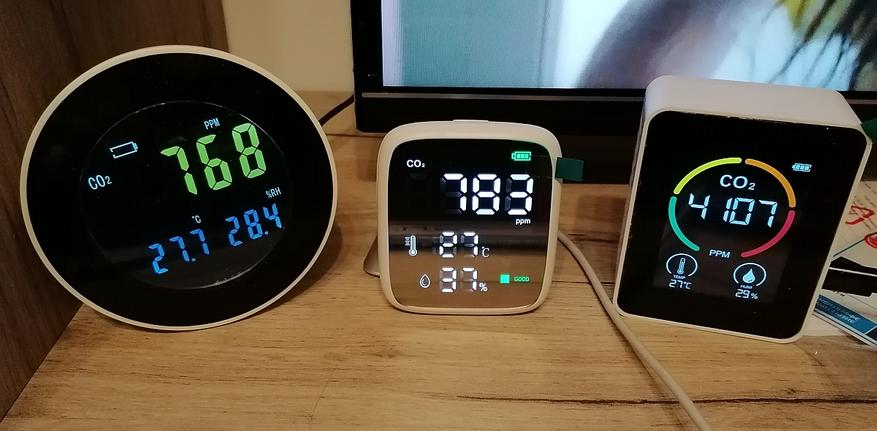

Утро в спальне, где было чуть приоткрыто окно. HT-501 и WS1308B солидарны в показаниях, а M8 ничего плохого не «замечает».

Другая комната. Воздух тут тоже не очень свежий. С M8 вот какая история – как только я взял его в руки, чтобы перенести на новое место, его показания мгновенно скакнули до 1500 ppm и спустя 20 минут в тишине и покое опустились лишь до ~1400. Складывается впечатление, что он просто среагировал на движение и дальше начал показывать что-то от балды.

На балконе показания HT-501 и WS1308B стали стабильно расходиться примерно на 90 ppm. А М8 повел себя и вовсе любопытно – он почувствовал свежий воздух и сразу сбросил показания до минимальных 440 ppm (меньше я у него не видел), но спустя 20 минут вдруг задрал их до 1200.

И еще раз комната, где с приоткрытым балконом воздух слегка посвежел. HT-501 и WS1308B сохранили свое расхождение. М8 как-то «догадался», что его убрали с балкона, и выдал очередное «предположение».

И еще пара фоток до кучи:

Констатирую, что HT-501 и WS1308B хоть слегка и расходятся в показаниях, но в целом идут в одной канве. А вот М8 постоянно находится в режиме угадывания. Самое время посмотреть, что у него внутри.

Что внутри

Скажу честно, я не смог аккуратно вскрыть корпус М8. Думал, что он на защелках, но по факту он оказался на винтах, находившихся под приклеенной пластиковой накладкой экрана. И поскольку прибор не выполнял своей основной функции, лишь мороча мне голову, я решил сделать из его вскрытия небольшое шуточное шоу, которое можно глянуть в видеообзоре начиная с 8:36.



Разумеется, нашлись люди, которые во всем видят войну, и они уже объяснили мне куда идти и что делать. Но, если следовать их логике, надо срочно закрыть все тиры в стране и изъять из продажи половину детских игрушек для мальчиков. В общем, друзья, давайте не будем в каждой шутке видеть какие-то намеки или ассоциировать их с тем, что ни к шутке, ни к самому замыслу автора никакого отношения не имеет.

Теперь по существу. Внутри у прибора обнаружился безымянный датчик (чуть помялся при «вскрытии»).

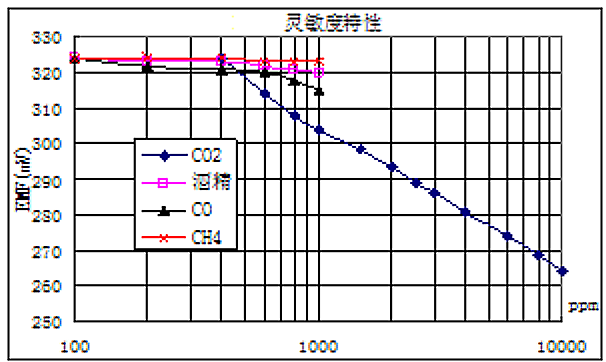

Попытки идентификации превратились в маленькую детективную историю. Основываясь на одном лишь внешнем виде, я отыскал электрохимический датчик CO2 с модельным номером MG-812. Его производит вышеупомянутая компания Winsen. Нашлась и pdf-ка к нему. В соответствии с ней датчик имеет линейную зависимость выходного напряжения от CO2, а диапазон измерений не ограничивается значением в 10 000 ppm.

Но тут вот какой нюанс – этот датчик стоит минимум 520 рублей, в то время как стоимость прибора с ним начинается от 800 руб. Кроме датчика в прибое есть крупный ЖК-экран, аккумулятор, электроника. Неужто это все вместе с корпусом стоит 280 руб.?

Дальнейшие поиски привели к универсальному датчику качества воздуха MP503 в том же корпусе диаметром 8 мм и тоже без маркировки. Ценники на него начинаются от 82 рублей. Сравните внешний вид:

Судя по описанию, этот датчик реагирует как попало и на что попало. Продавцы пишут, что он якобы выявляет аммиак, дым, ароматические углеводороды, спирты, бензол и т.д. По всей видимости, хитрые китайцы решили привязать его показания к уровню CO2. Логика такова, что если воздух свежий, то датчик не должен ничего регистрировать. А если датчик на что-то реагирует, значит давно не проветривали. По факту же, если отбросить тему точности показаний, M8 в половине случаев он даже приблизительно не «угадывает» состояние окружающего воздуха и уровня CO2.

Несмотря на все совпадения не буду однозначно утверждать, что в М8 установлен MP503 вместо MG-812, но очень уж похоже.

Теперь пару слов про Winsen WS1308B. С его вскрытием также возникли проблемы. Скорее всего он тоже на скрытых винтах, потому как разжать щель корпуса по углам у меня не получилось даже металлическим инструментом. Полагаю, что внутри установлен знакомый многим инфракрасный датчик MH-Z19B, поскольку производитель упоминает в спецификациях о NDIR.

Итоги

Сначала плохая новость, потом хорошая. Дешевый монитор с модельным номером М8 оказался нерабочим. За две недели наблюдений он лишь несколько раз показывал адекватный (не точный) уровень CO2. Все остальное больше похоже на попытки угадывания. Как минимум треть времени он отображал вообще неверные данные (в разы завышал, либо в разы занижал). Настоящий там датчик стоит или нет – вопрос открытый. Если настоящий, то все, что связано с электрохимическим MG-812, надо избегать. Если не настоящий, то избегать надо только лишь приборов с ценником ниже 20-25 долларов.

Еще один минус прибора – громкая сигнализация о превышении уровня в 1600 ppm. Не отключаемая. После того, как он в 4 часа ночи надрывно пропищал на всю квартиру раза три за одну минуту, я больше его не оставлял включенным.

Хорошая же новость состоит в том, что если пару-тройку лет назад рабочий прибор с датчиком CO2 стоил минимум 80 долларов, то сейчас его точно можно купить за 35. Например тот же Winsen WS1308B из этого обзора.

А если нужен прибор с подключением к ПК и накоплением данных, то HT-501 видится мне вполне разумной покупкой.

Как-то так.

P.S. Ранее в этой же серии у меня был пост про трешовые зарядки с Ali и дешевые лампы. И если в целом вам интересно продолжение этой темы, можно подписаться на мой Телеграм или Дзен (ссылки в подписи).
