Гигант советской стройки: история трёхосного тяжелого катка Д‑400

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

В истории советской строительной и дорожной техники есть немало поистине необычных машин, но тяжелый трёхосный каток Д-400 выделяется даже на их фоне. Масса почти 11 тонн (а с балластом до 15,5). Уникальная конструкция и технические характеристики сделали его одним из самых запоминающихся образцов инженерной мысли того времени. Выпускался под разными названиями почти 23 года. Чем выделялся этот гигант на советских стройках?

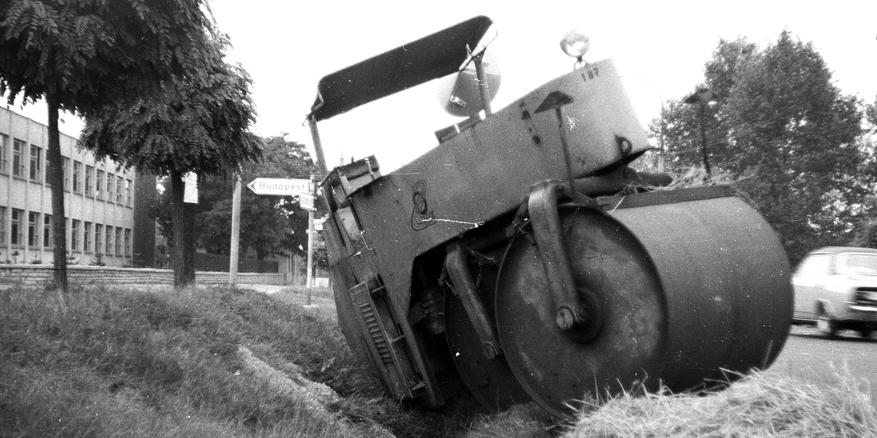

Автор: Fortepan, Adományozó/Donor: Krantz Károly Источник: commons.wikimedia.org

Трёхосный каток Д-400 был разработан в 1951 году на Рыбинском заводе дорожных машин. В то время перед инженерами стояла задача создать машину, которая бы эффективно справлялась с уплотнением различных типов покрытий в сложных климатических и дорожных условиях. После Великой отечественной войны предстояло восстанавливать множество дорог (и строить еще больше новых). Разработка катка велась с учётом необходимости повышения производительности и манёвренности строительной техники. В конце каток 60‑х получил индекс ДУ‑9 и производился до 1978 года.

В отличие от более привычных конструкций строительных машин, данная техника предусматривает использование трёхвальцовых гладких катков. Все три вальца имеют одинаковую ширину по 1,3 метра и расположены в один ряд. Такая схема обеспечивала ровную укладку асфальта за счёт безволнового распределения давления на дорожное полотно. Ведущий валец имеет диаметр 1600 мм, в то время как средний и дополнительный вальцы — по 1300 мм. Величина дорожного просвета — 315 мм. В зависимости от выбранной передачи скорость передвижения могла составлять 2,8 км/ч (на первой передаче) или 5,96 км/ч (на второй передаче).

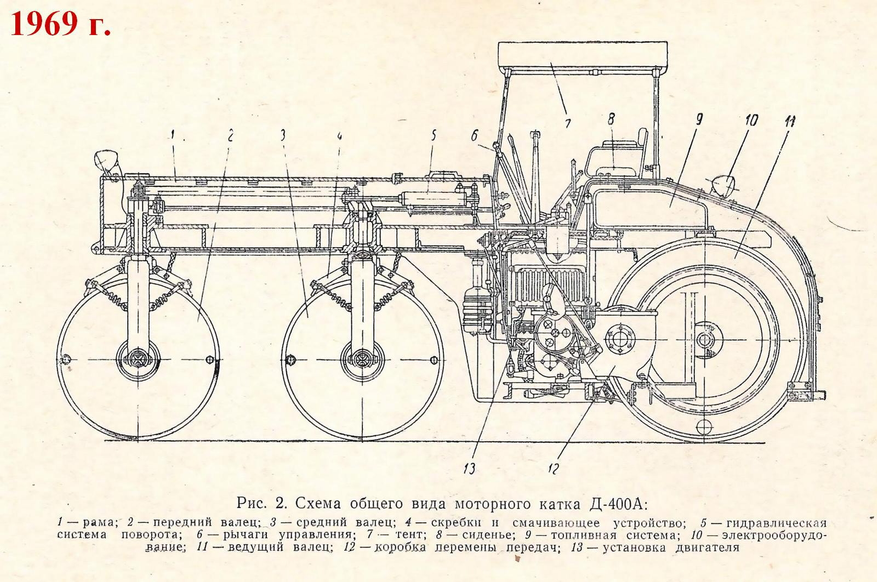

Автор: Автобронетанковый Синдикат(АБТС) Источник: vk.com

Изначально модель была оборудована карбюраторным 12-цилиндровый мотором У-5М (довольно архаичным), мощностью в 40 лошадиных сил, работал на 70-м бензине, с центральной компоновкой, его применение продолжалось до 1978 года. В последующей модификации Д-400А на технику устанавливали дизельный мотор СМД-7К (65 л. с.), как на многих советских комбайнах.

Конструкция дорожного катка Д-400 базируется на раме. Конструкция максимально унифицирована с Д-349 (двухосной). В заднем сегменте этой рамы поместили силовой агрегат, коробку передач (КПП) и ведущий валец. Кабина (открытая) водителя — оператора располагалась в центральной, верхней части транспортного средства. Для защиты водителя от погодных условий кабина была снабжена небольшим навесом. Рулевое управление сдвоенное (симметричное), чтобы банальнее удобнее было контролировать укладку полотна с любой стороны от машины.

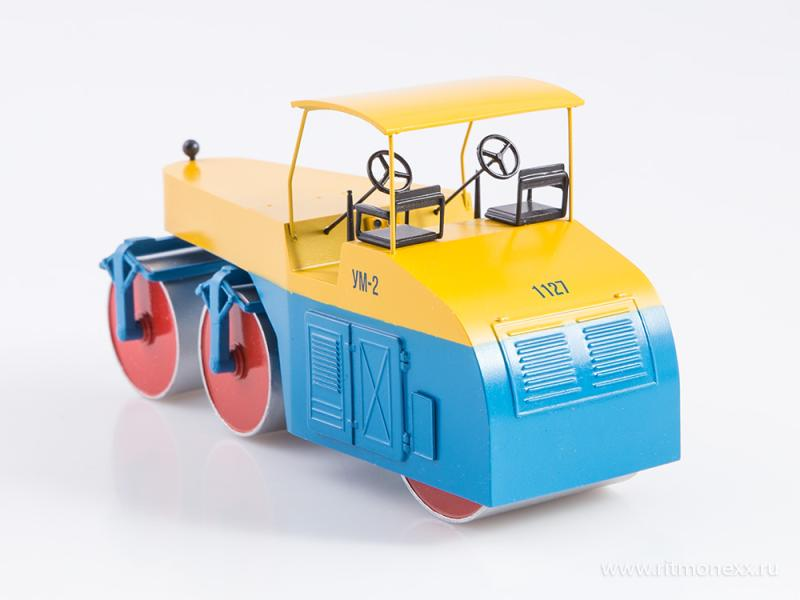

Модель 1:43
Модель 1:43
Автор: MODELPRO Источник: global.wildberries.ru

Применение трёхосной компоновки позволяло уложить покрытие максимально ровно. Д-400 мог использоваться для уплотнения различных типов покрытий — от асфальта до грунтовых дорог, использовался для финальной выкатки асфальта. Каток Д-400 активно использовался при строительстве и ремонте дорог по всей стране. Его применение способствовало повышению качества дорожного покрытия; сокращению времени, необходимого для проведения строительных работ; расширению возможностей строительства в городах. Позднее, его вытеснили более современные двухосные модели, в которых использовалась гидравлика.

Сегодня создается большое количество разнообразной дорожной техники для любых видов работ, в том числе катков для уплотнения дорожного покрытия, асфальта. Эта техника различается по принципу работы (ударные и безударные), по виду рабочего органа (кулачковые, пластинчатые, пневмоколесные, ребристые и прочие), по способу уплотнения (статические, вибрационные), по количеству вальцов, по размеру и массе.

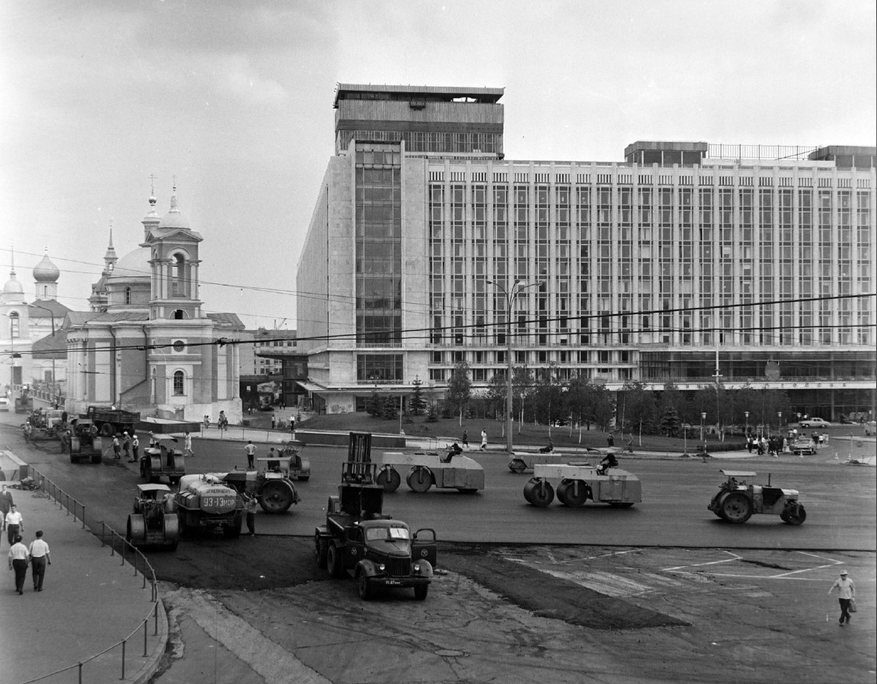

Дорожные работы перед гостиницей
Дорожные работы перед гостиницей «Россия» в эпоху СССР
Автор: Автобронетанковый Синдикат(АБТС) Источник: vk.com

Хотя эпоха активного использования Д-400 уже в давно прошлом, его разработка и применение оказали значительное влияние на советскую и постсоветскую строительную отрасль. Его необычная конструкция и высокая эффективность работы сделали его важной частью истории дорожного строительства в СССР. Опыт, полученный при создании этого катка, был использован в последующих моделях дорожной техники.

Спасибо за внимание.

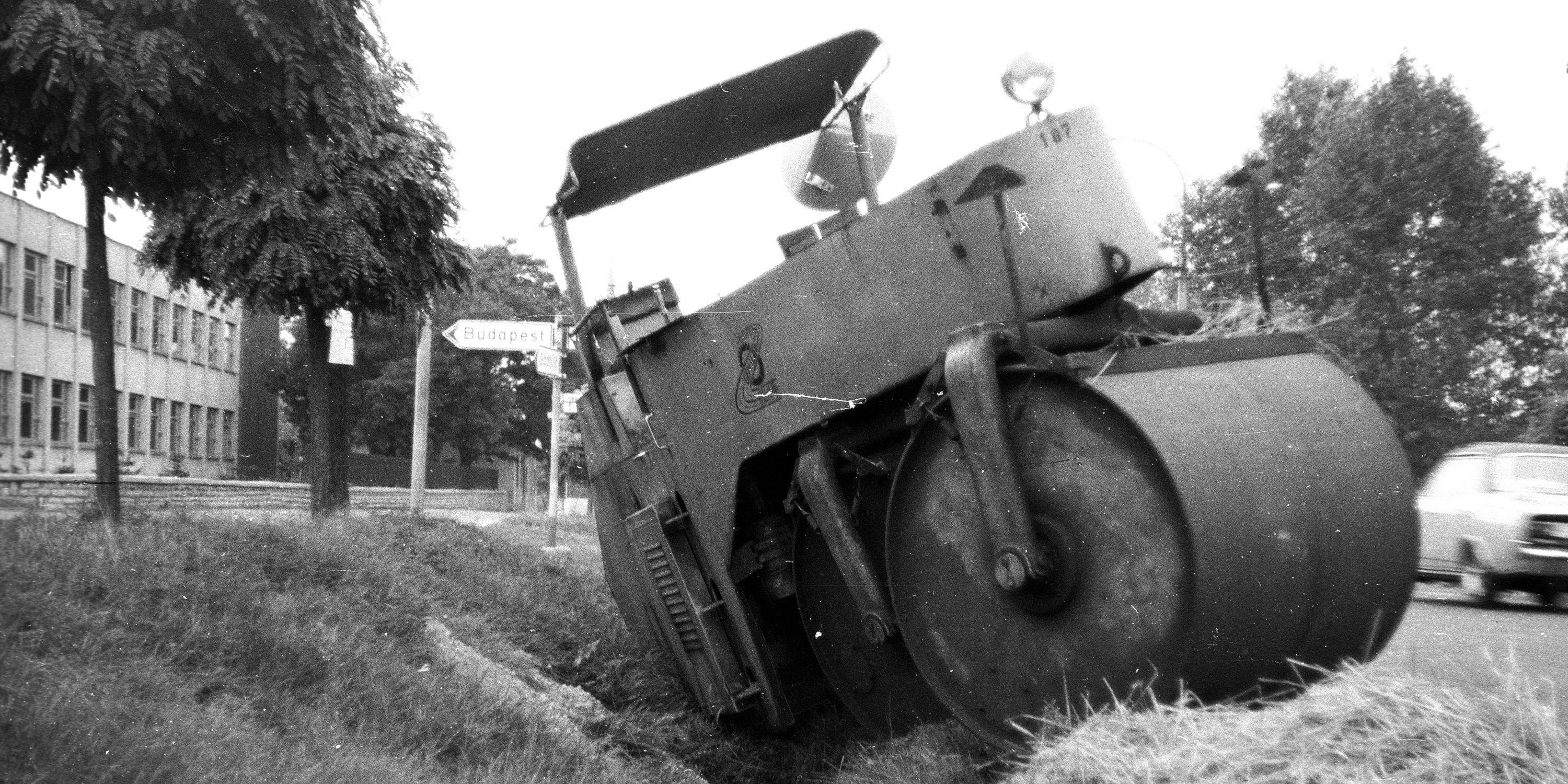

Изображение в превью:
