Когда сам печатаешь сборные модели дома: обзор 3D принтера Elegoo Saturn 4 Ultra с фотополимерной печатью

Современные технологии аддитивного производства открывают новые возможности для создания высокодетализированных объектов, включая сборные модели, прототипы и функциональные изделия. Среди методов 3D-печати фотополимерная (SLA/mSLA) технология занимает особое место благодаря высокой точности (до 20 микрон), минимальной шероховатости поверхности и возможности воспроизведения мелких деталей. Однако традиционные фотополимерные принтеры требуют сложной настройки и ручного вмешательства, что ограничивает их применение в непрофессиональной среде. Модель ELEGOO SATURN 4 ULTRA нивелирует перечисленные недостатки за счет автоматизации процессов и интеллектуальных функций, что делает технологию доступной для пользователей любого уровня, в том числе и без профильных навыков. В обзоре будет пара советов, примеры результаты печати.

Характеристики

Комплектация

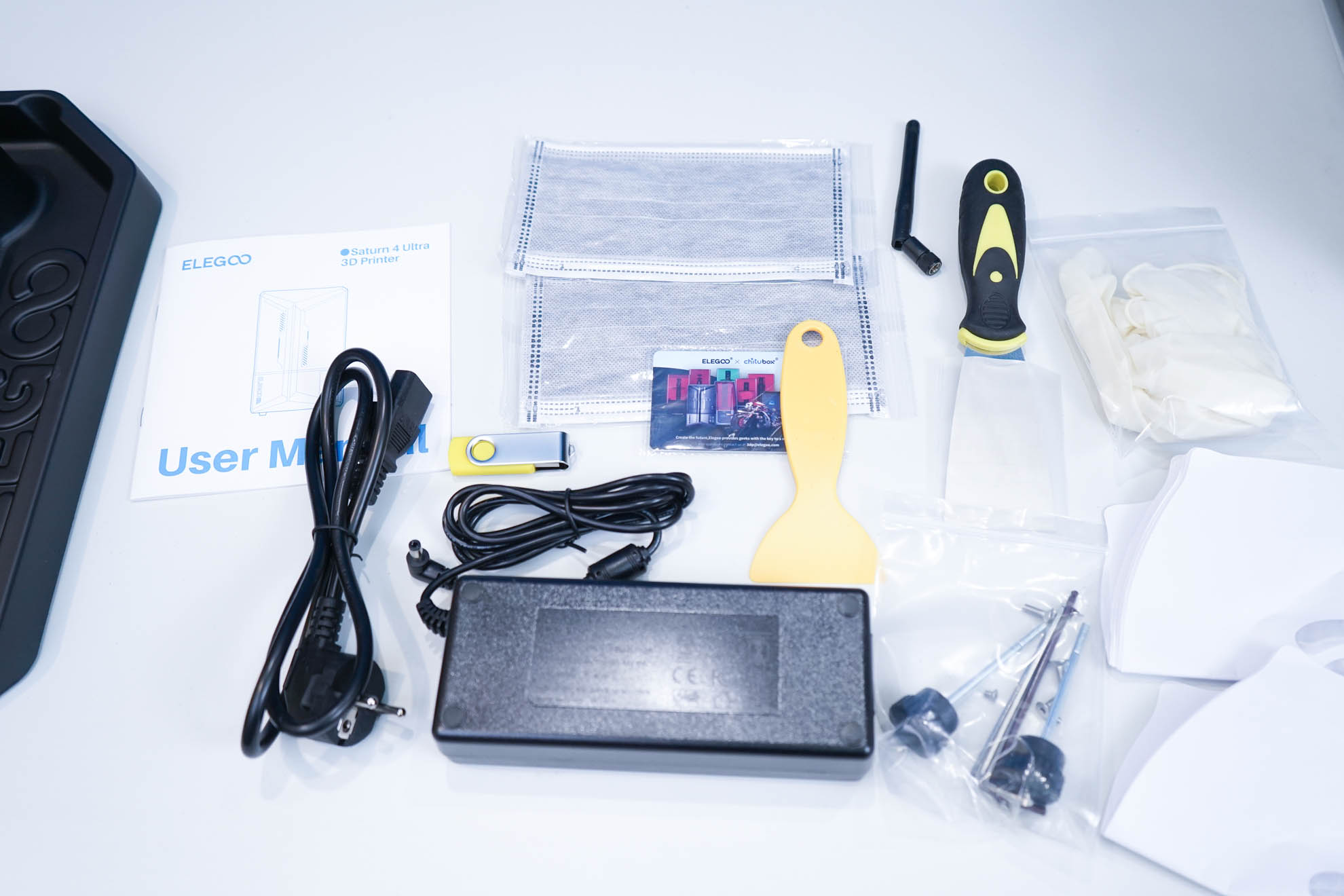

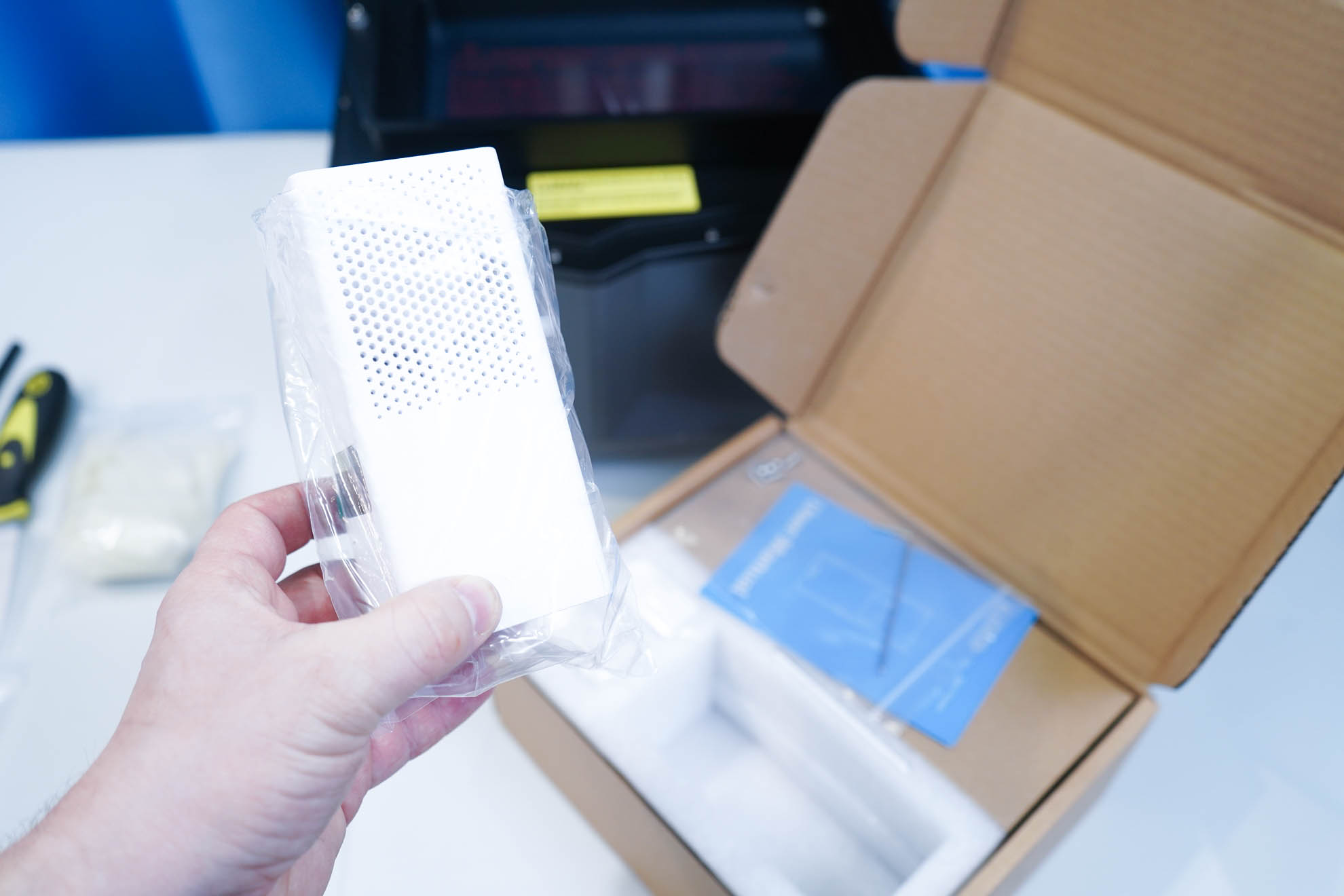

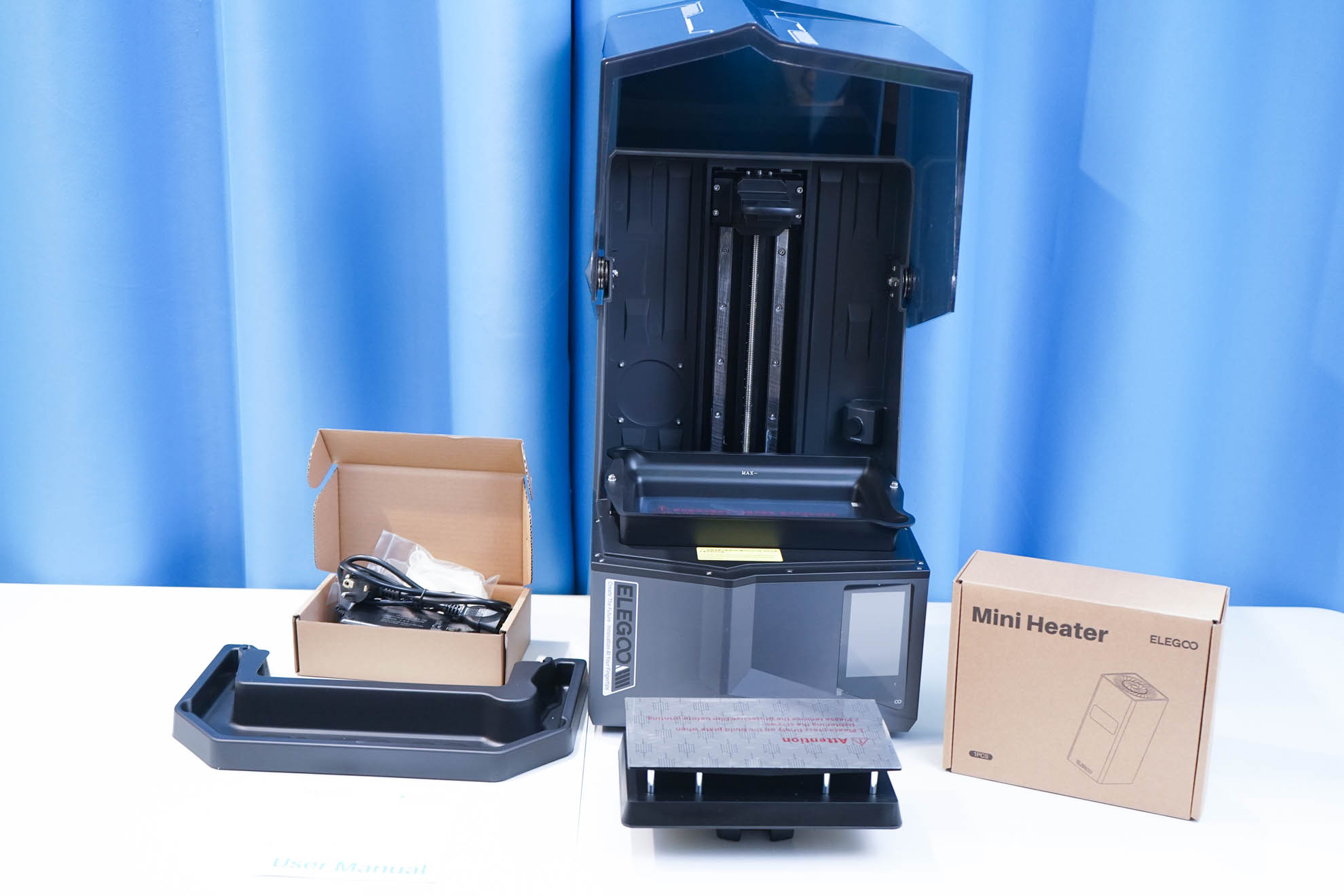

Давно хотел серьезный 3D принтер для печати миниатюр. И в качестве такой модели остановил выбор именно на Elegoo Saturn 4 Ultra. Заказывал с оф. магазина, получил большую коробку (и тяжелую!), дополнительно брал подогреватель внутреннего объема (mini heater) для печати в зимнее время на балконе. В комплекте есть все необходимое, плюс средства защиты.

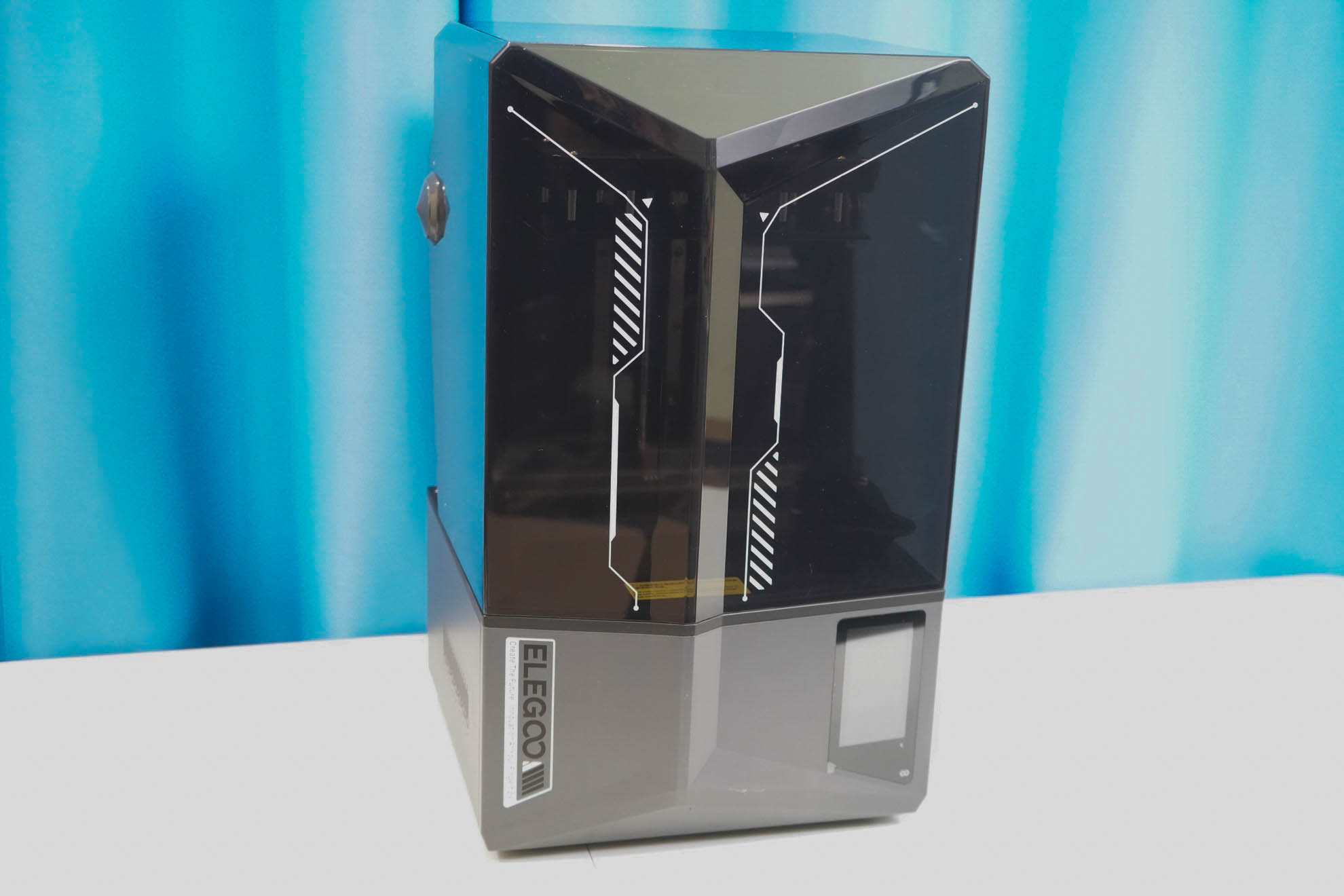

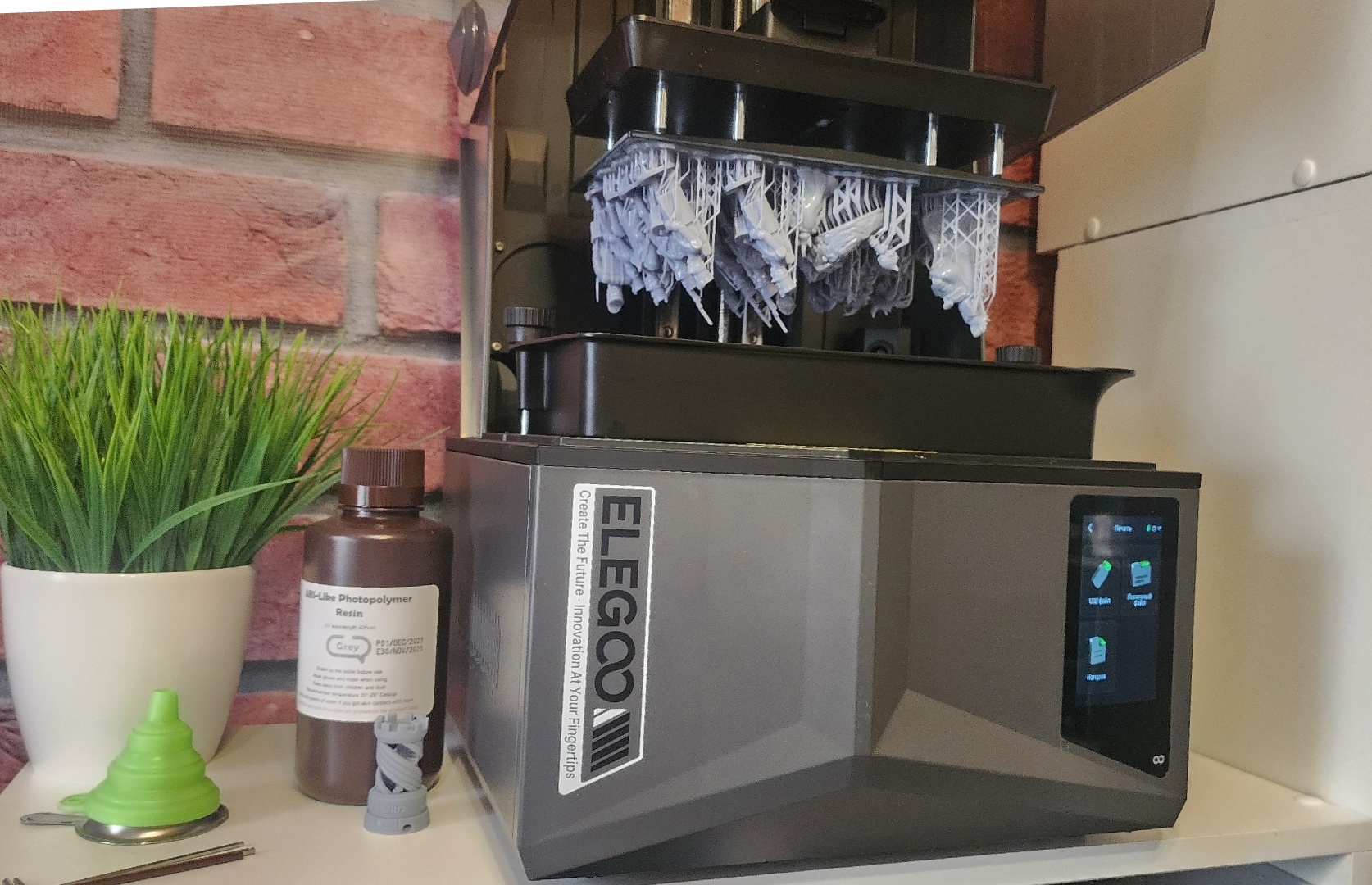

Внешний вид

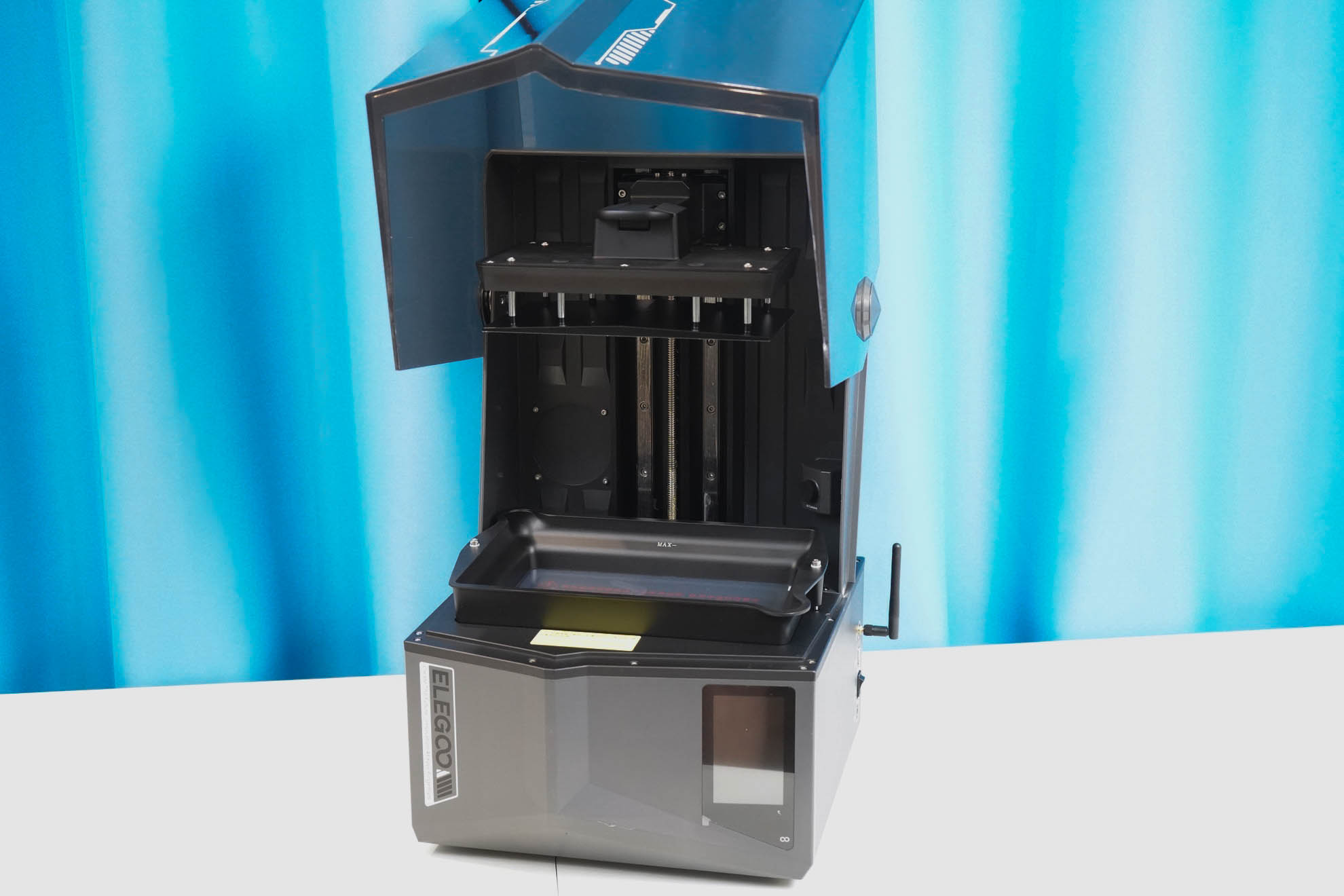

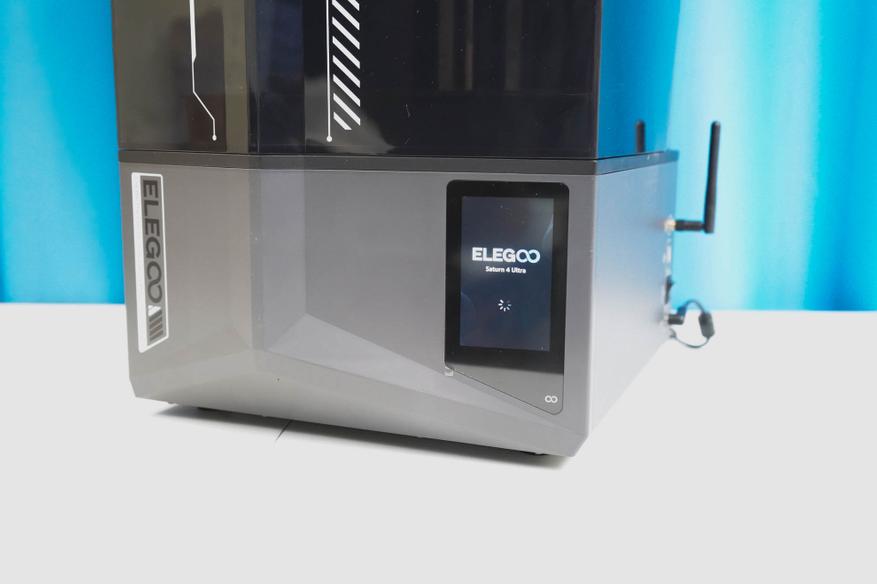

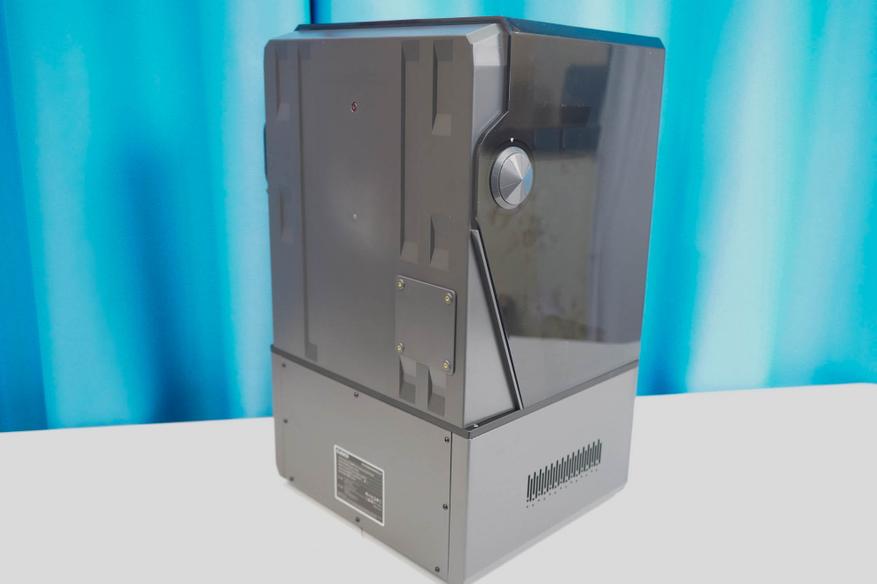

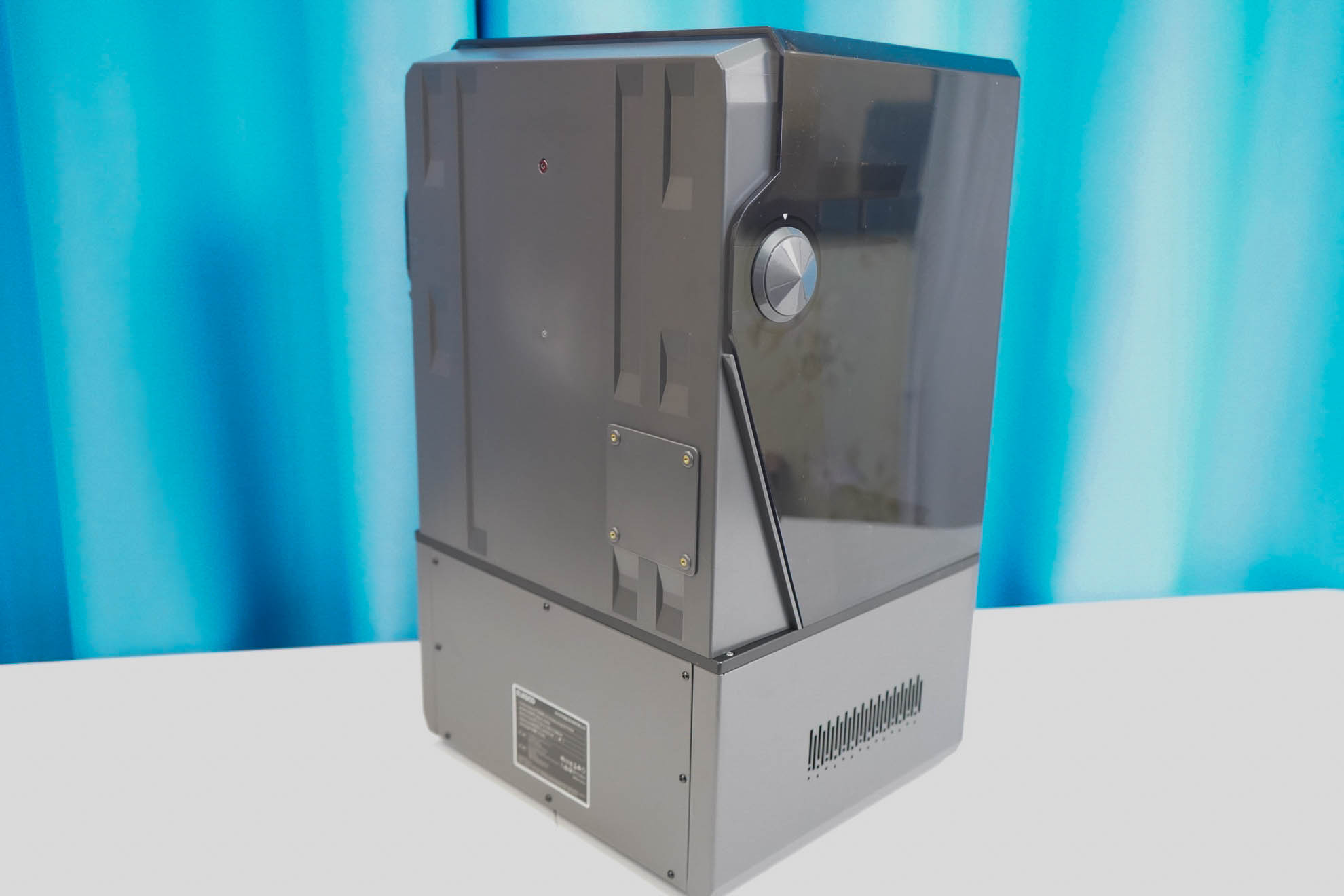

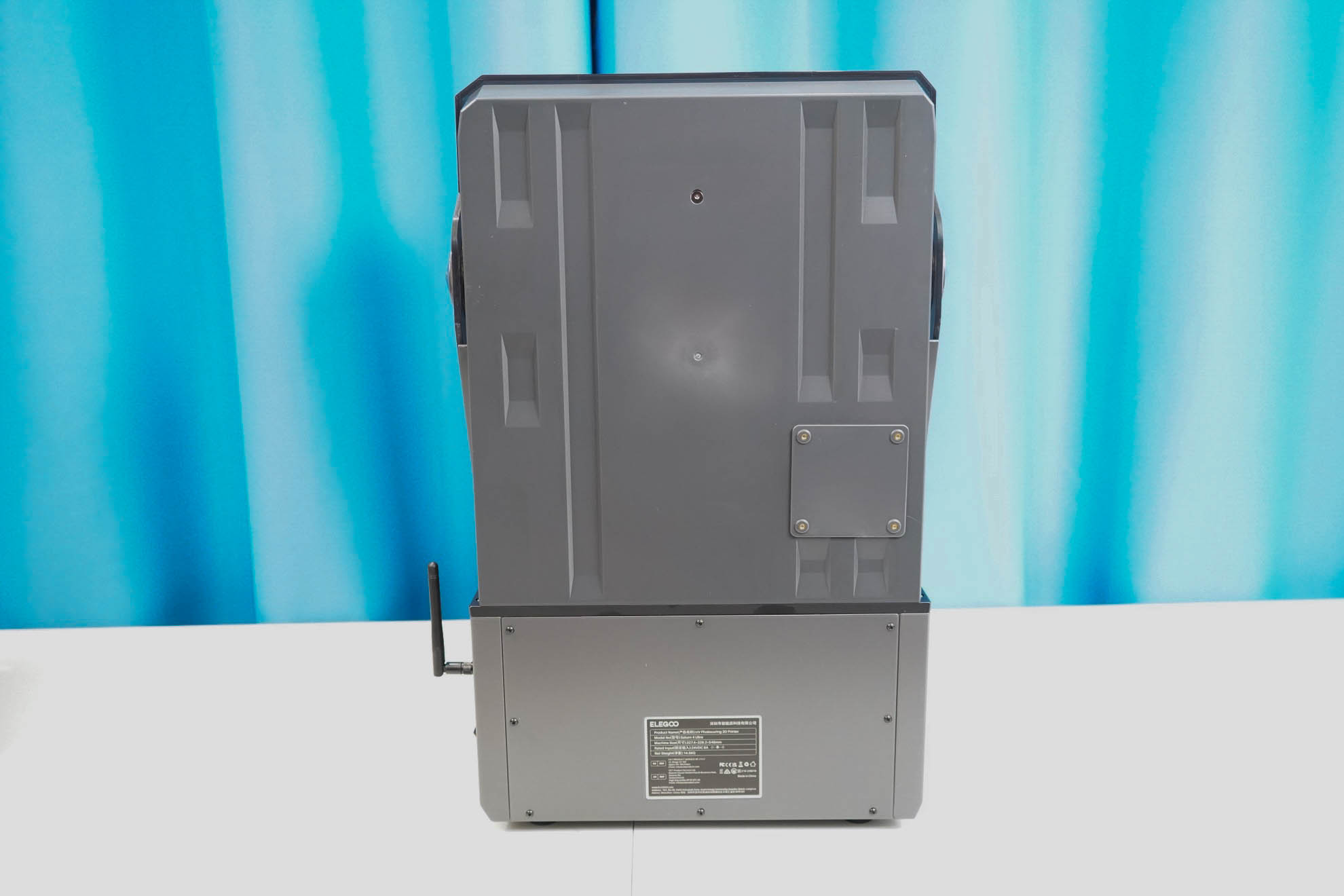

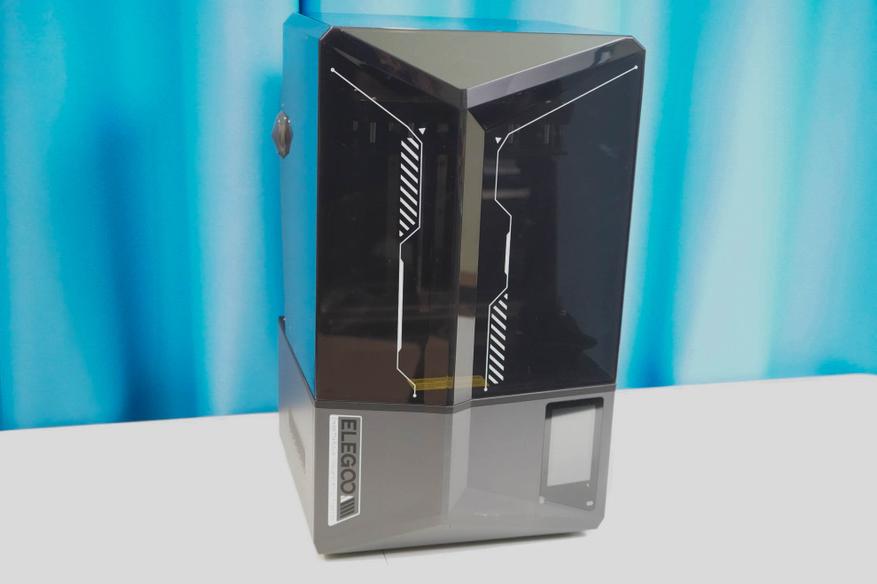

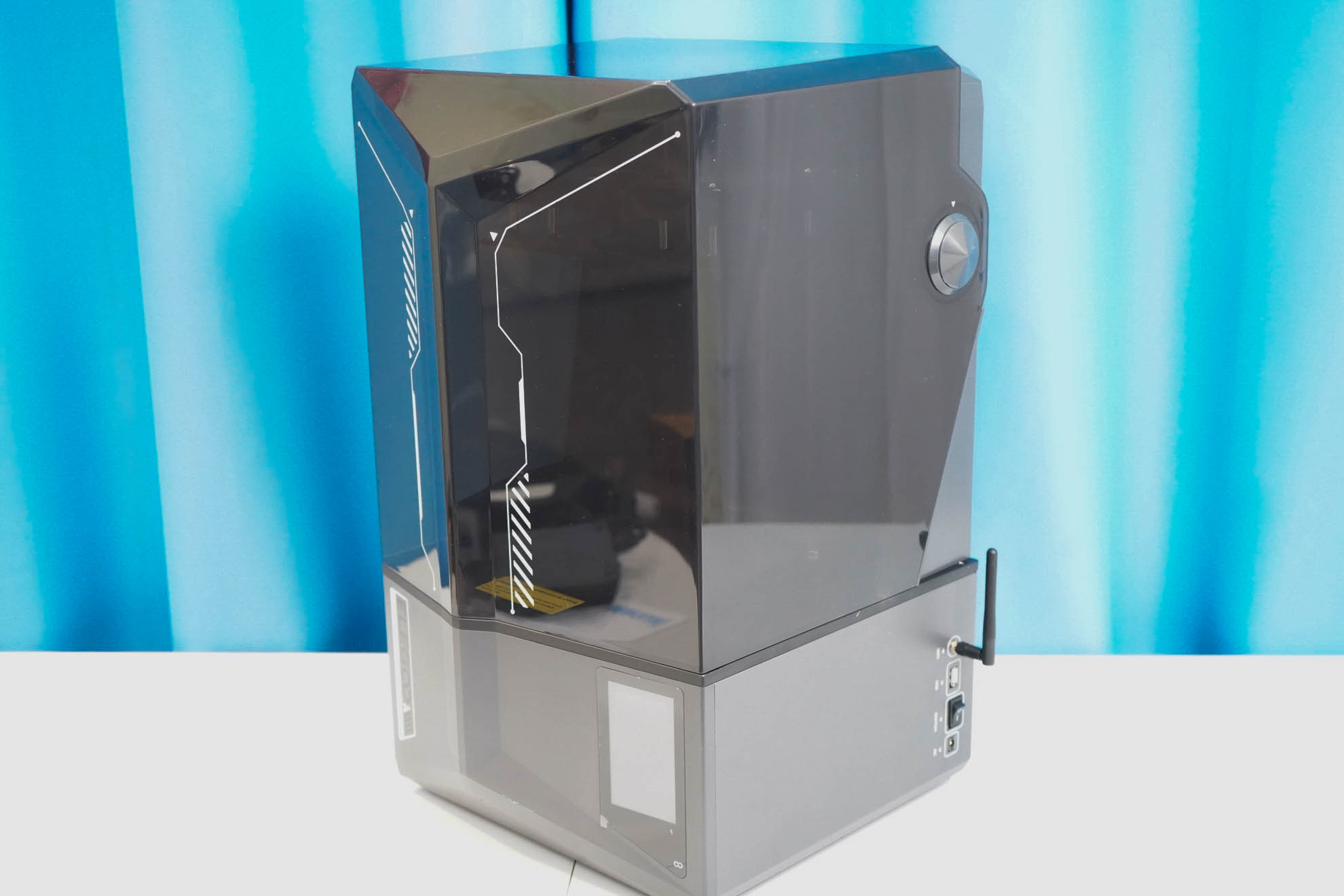

Внешний вид «на пятерочку» — футуристичный дизайн с угловатым корпусом, массивным основанием и цельной крышкой на поворотном шарнире. Конструкция позволяет устанавливать внутрь дополнительные модули (фильтры/отопитель). В правой нижней части расположен вытянутый сенсорный дисплей.

Особенности

Отмечу следующие особенности:

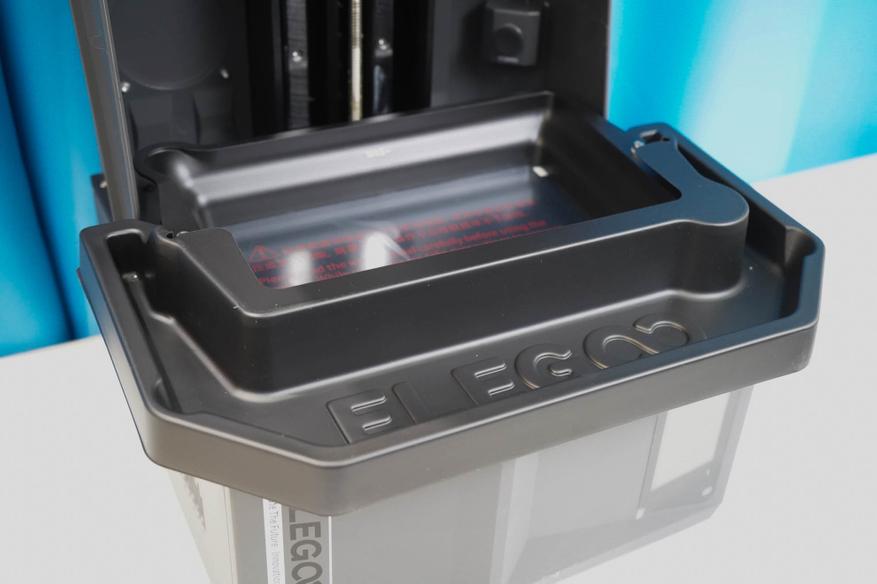

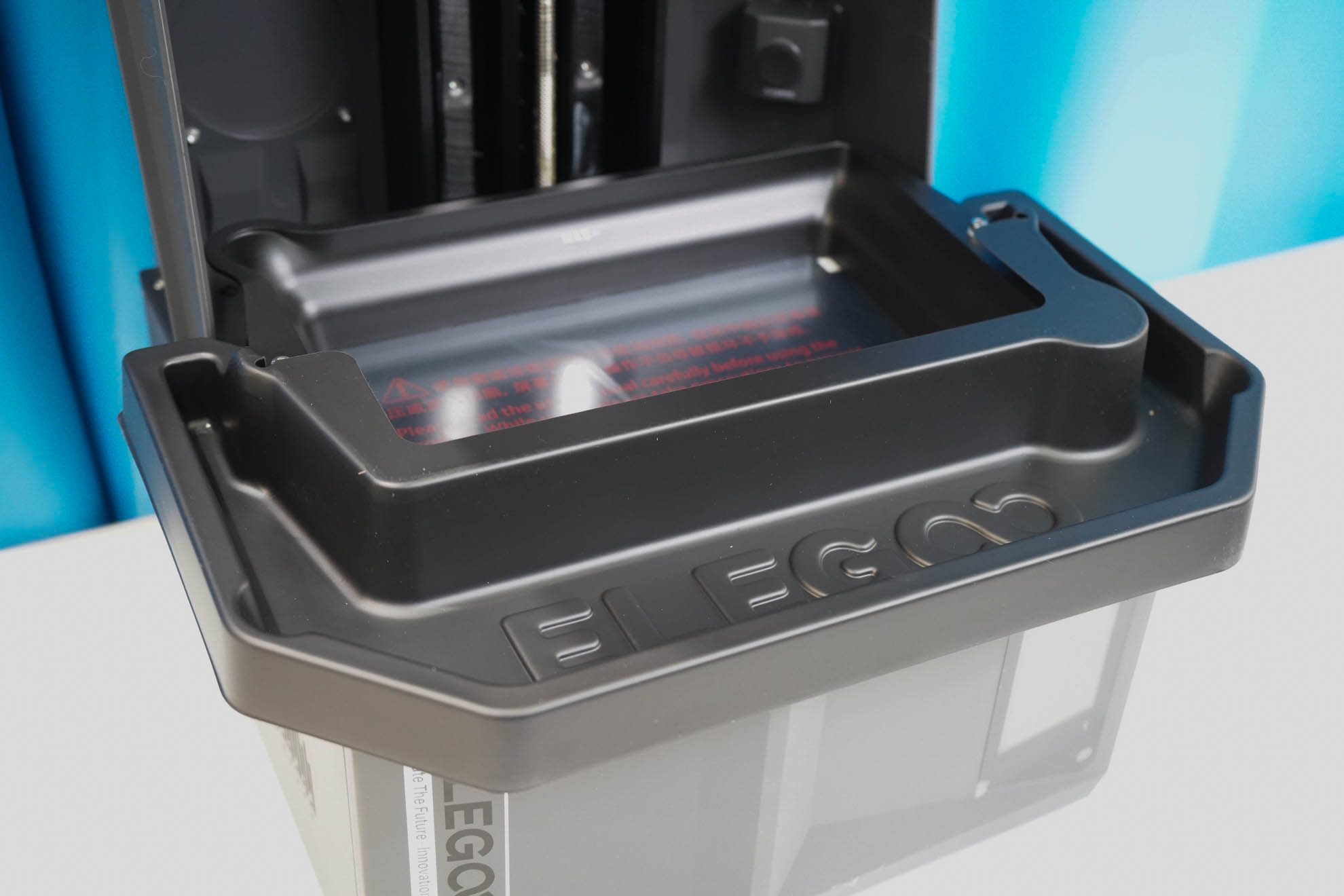

• капельный поддон в комплекте (съемный) — необязательная, но удобная вещь;

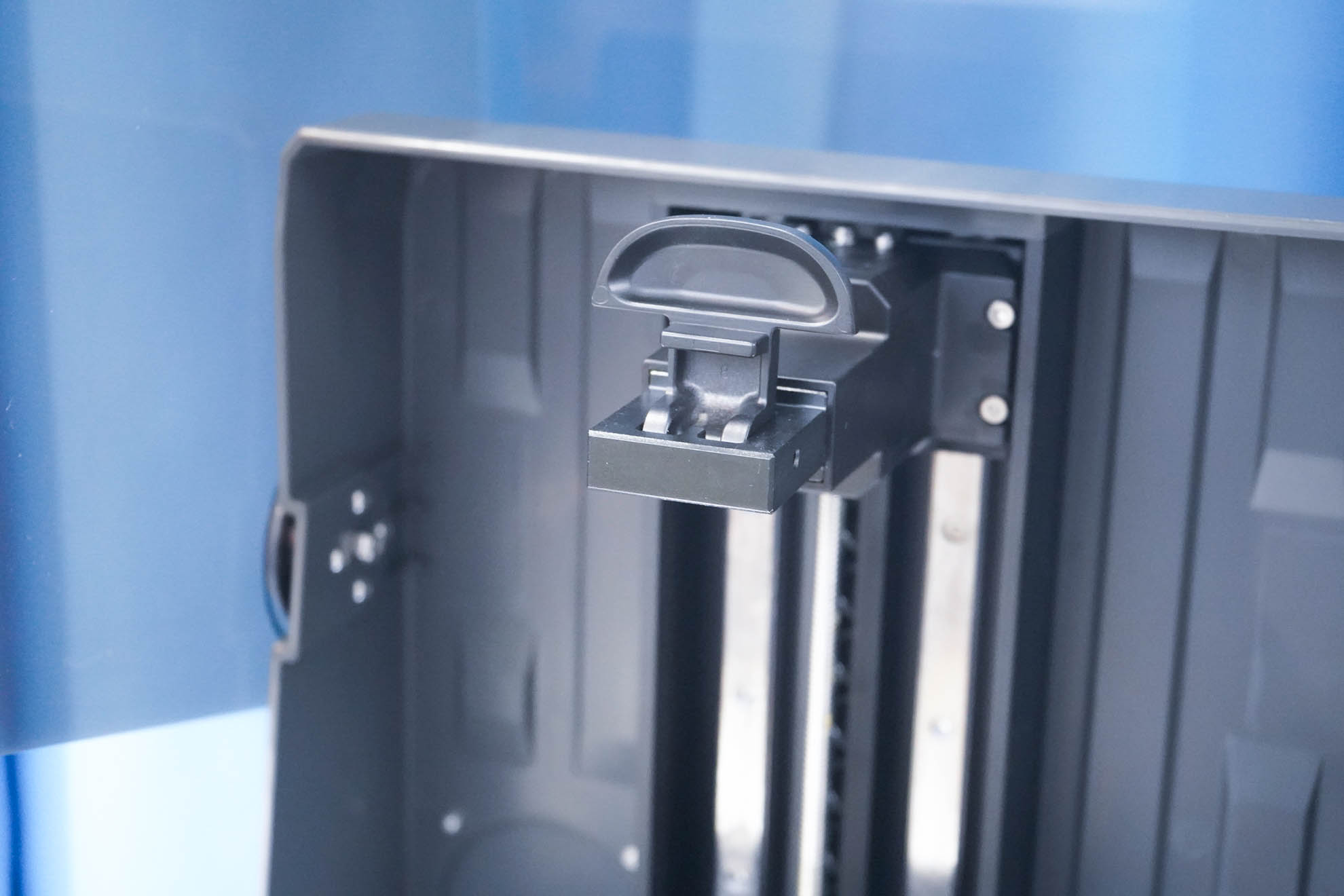

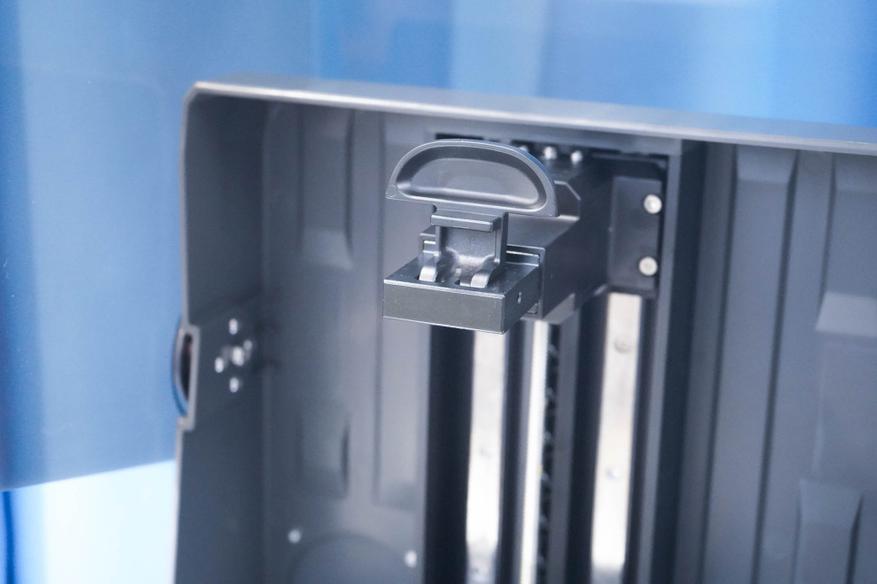

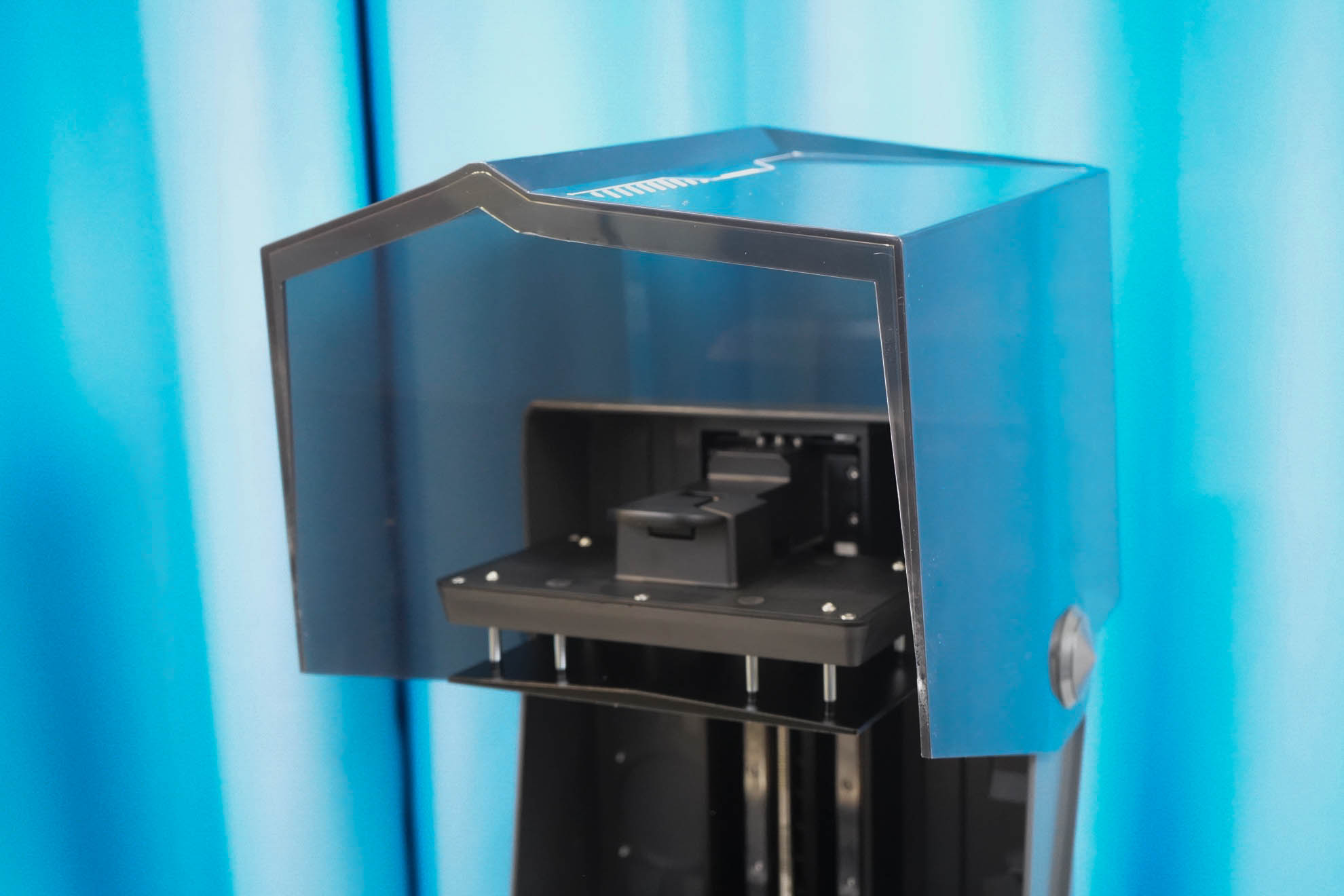

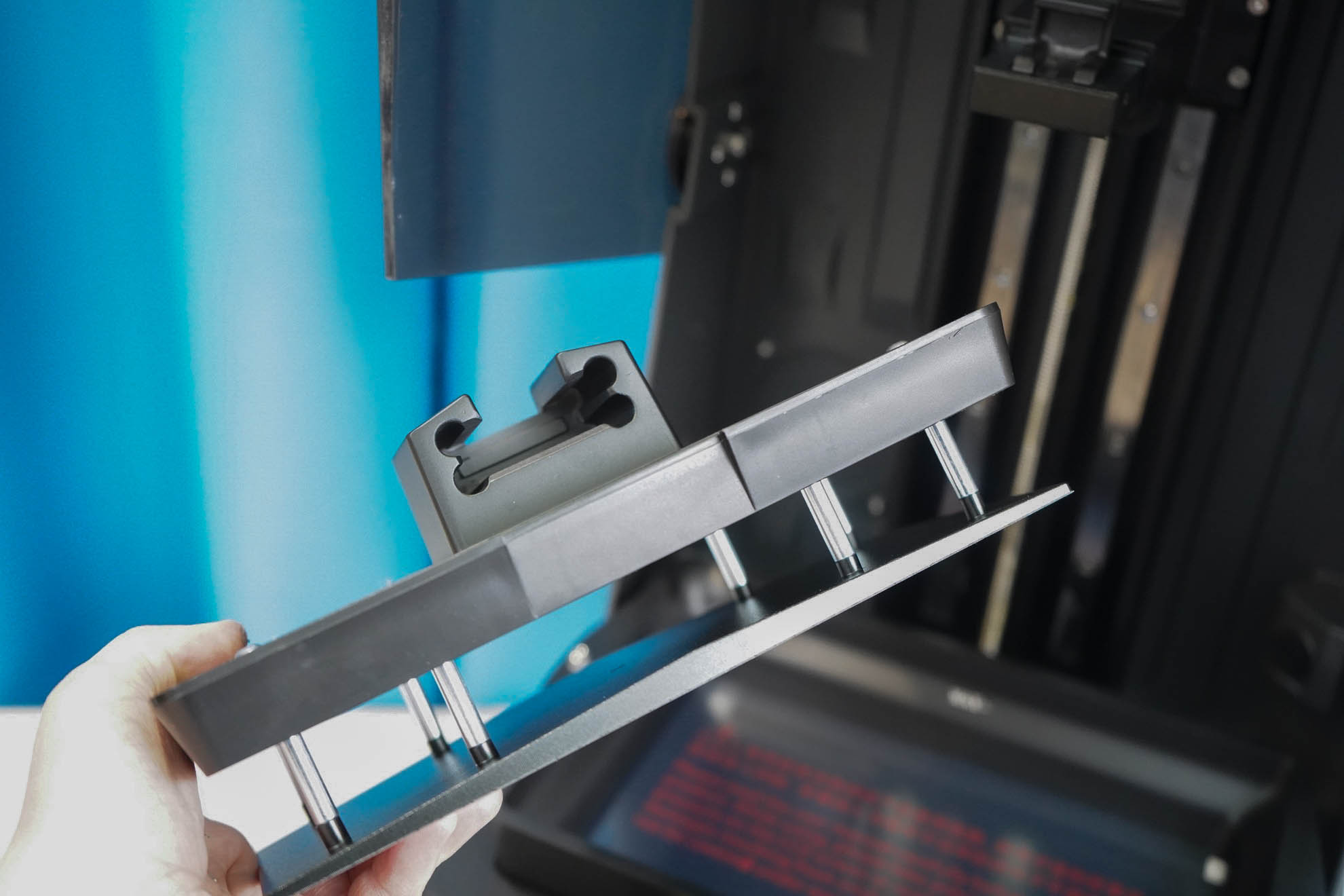

• съемная платформа для печати с быстросъемным креплением;

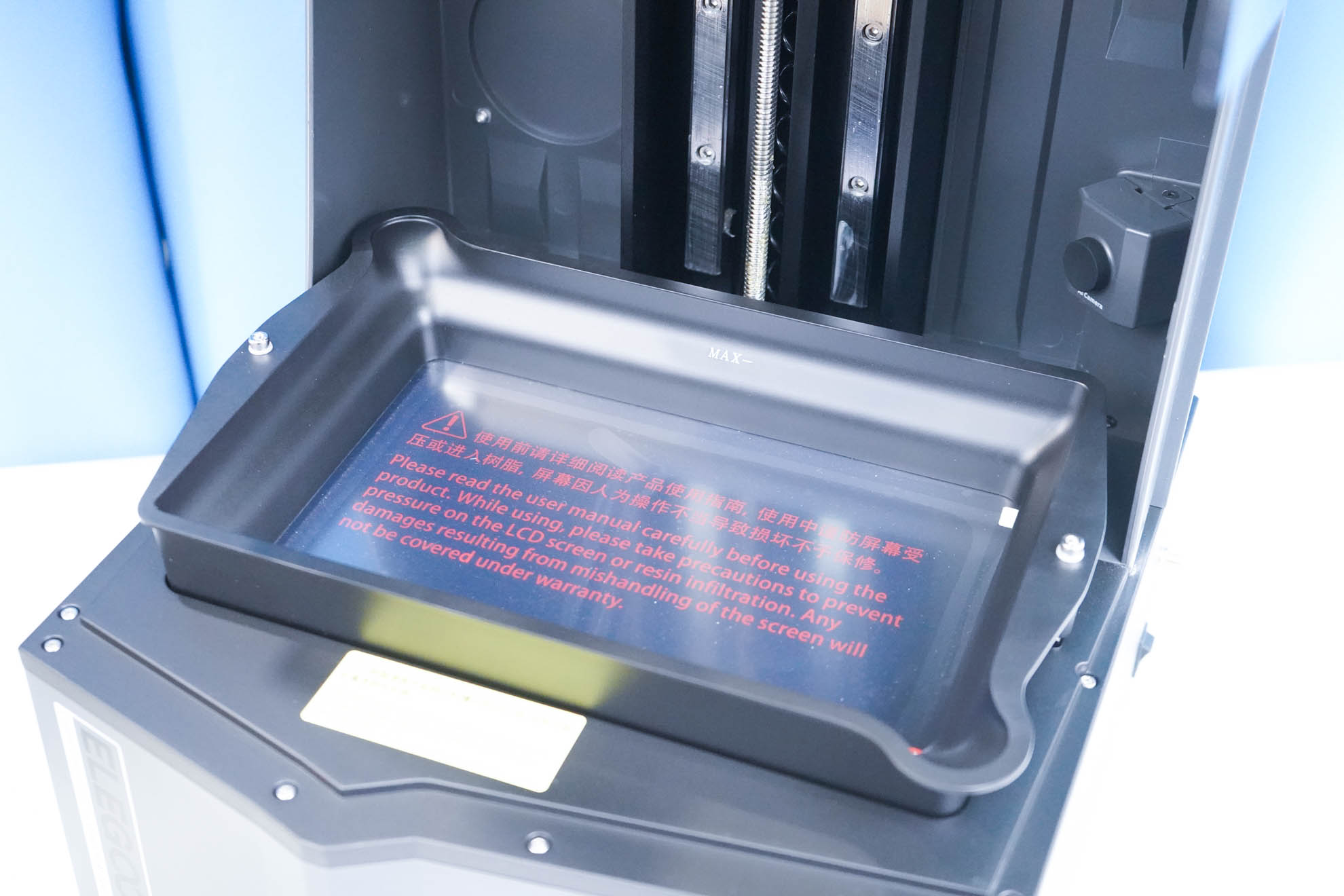

• механизм автоматического выравнивания с подвижной ванночкой;
• две рельсовые направляющие типа MGN.

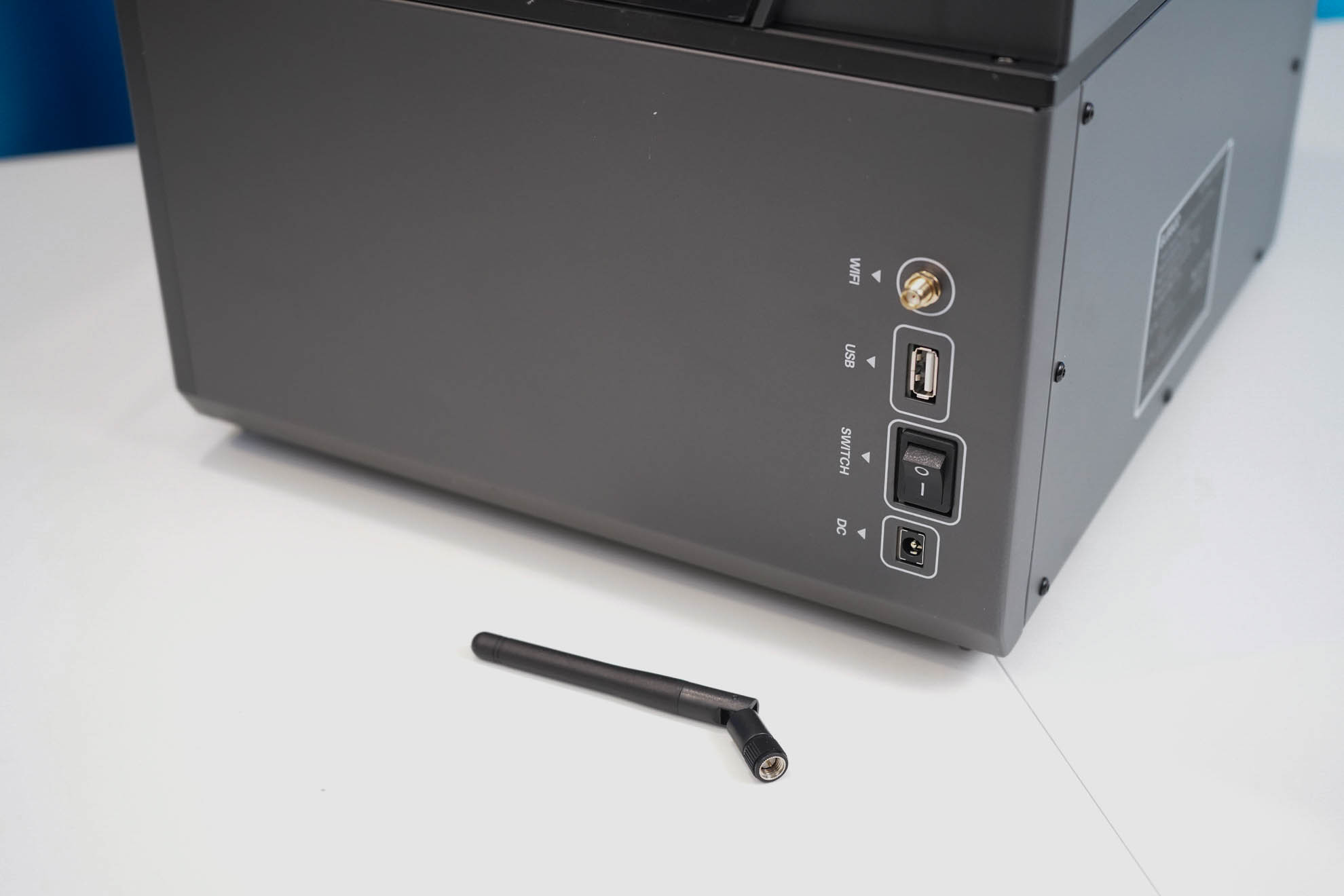

Существует два варианта подключения и управления — это:

• непосредственная печать с USB флешки с контролем на сенсорном дисплее;
• удаленная печать через WiFi и приложение с компьютера. Довольно удобный вариант на самом деле.

Подготовка принтера

Фотополимерная печать основана на послойном отверждении жидкой смолы ультрафиолетовым излучением. Излучение осуществляется на определенное время (фиксируется в программе), а сама матрица имеет структурированный свет для снижения паразитной засветки.

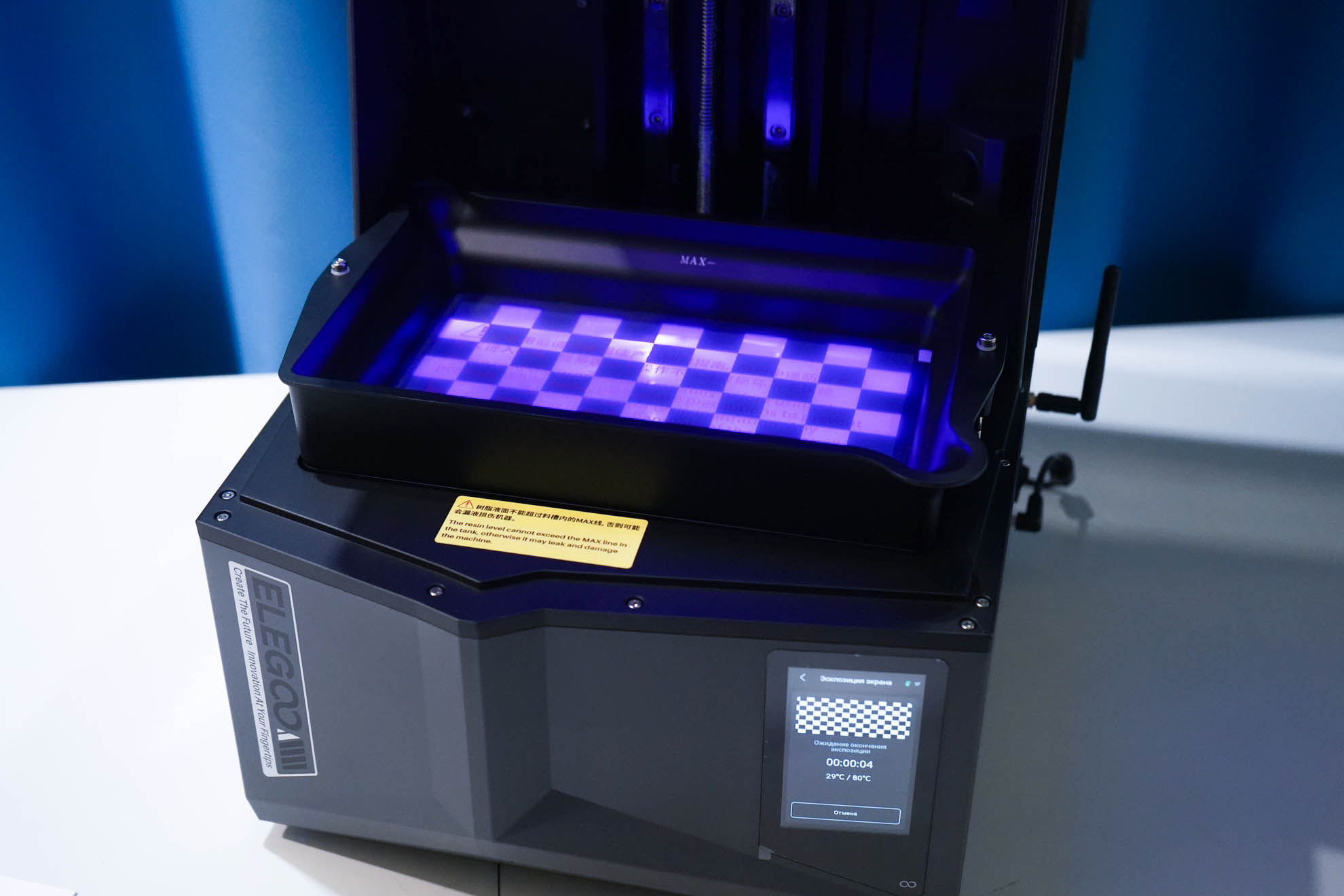

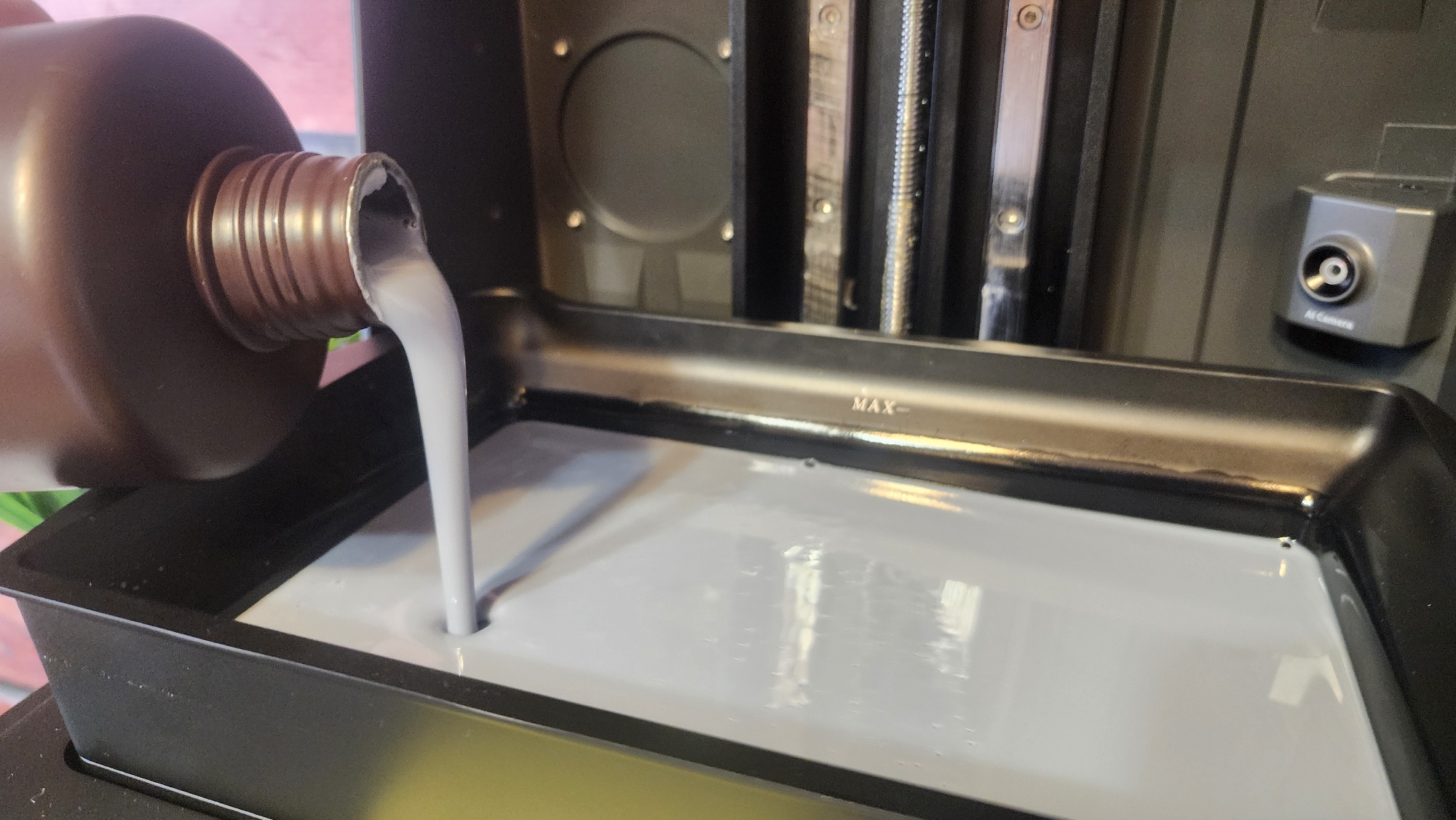

Перед использованием проверяем матрицу (тестовое меню на экране), снимаем все пленки, транспортные болты с ванночки заменяем на штатные. Заполняем ванночку смолой. У Elegoo Saturn 4 Ultra приличный объем для смолы — содержимое литровой бутылочки помещается на 70%. Это и хорошо (большой объем = большие модели), и плохо (повышенный расход = дорогая печать).

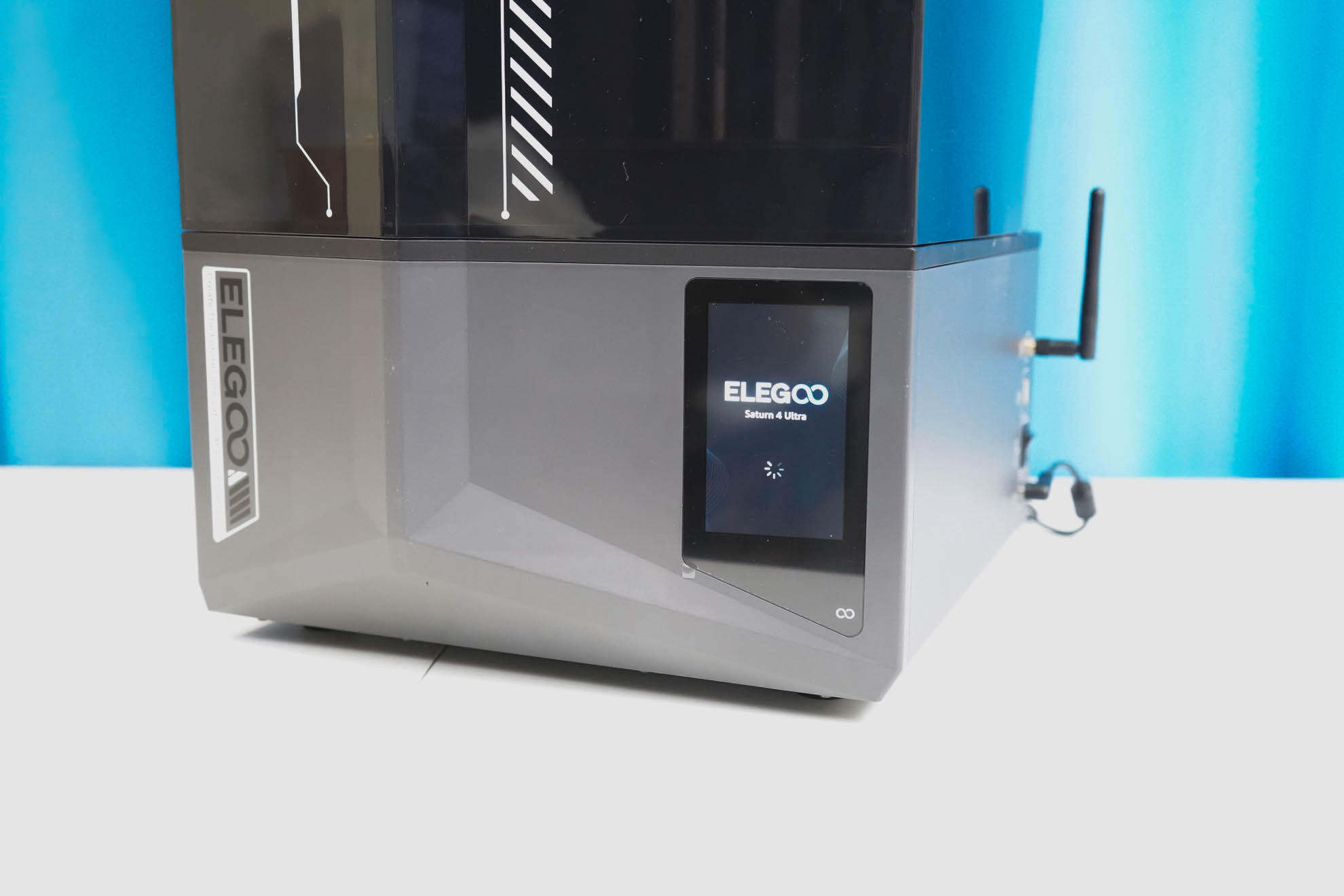

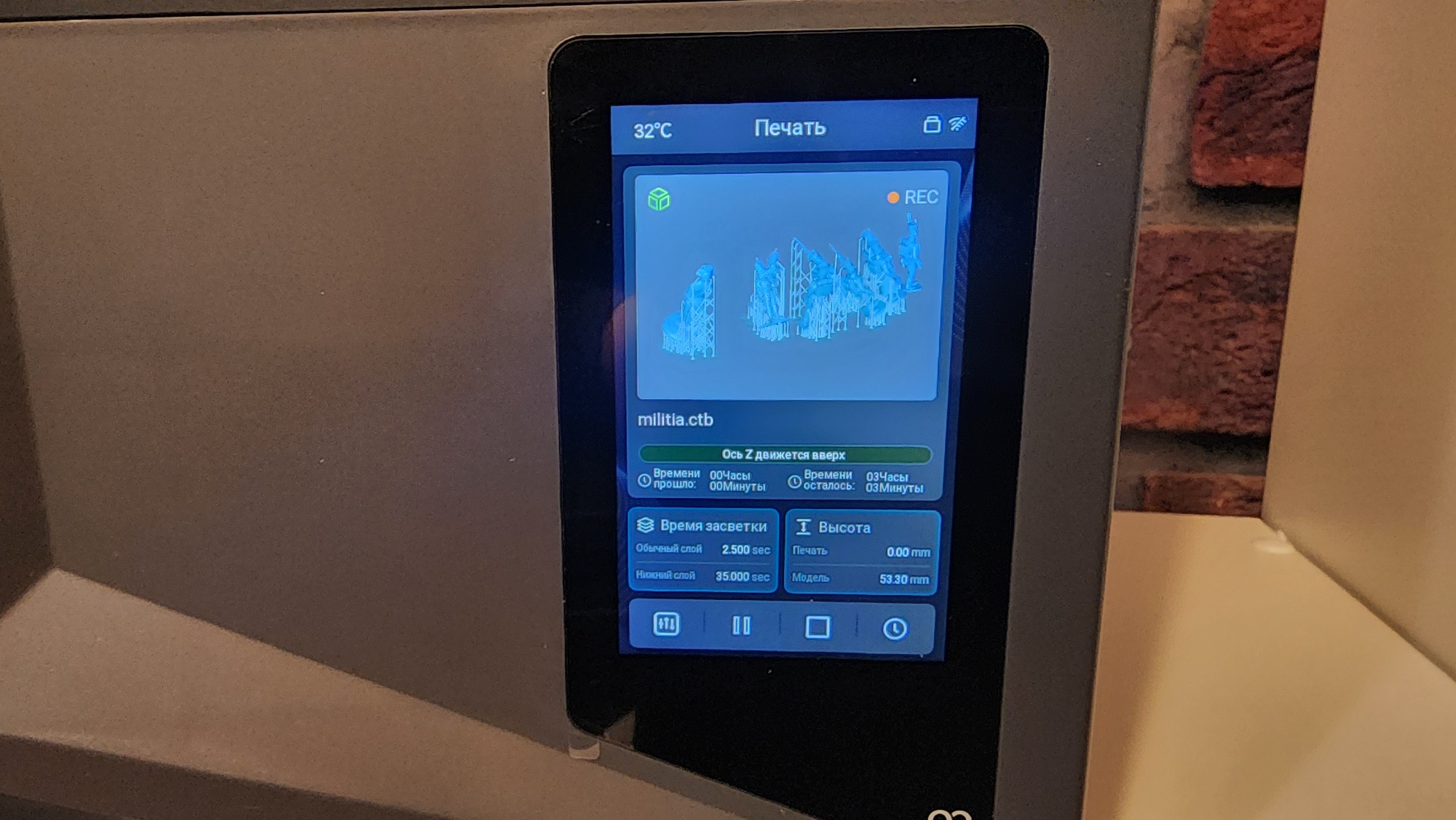

Дисплей

Экранные меню довольно простые — даже без изучения инструкции можно интуитивно обнаружить пункты для запуска печати и выбрать нужный файл. При печати отображается превью модели и время печати/время до окончания печати. К слову, сам процесс печати довольно быстрый.

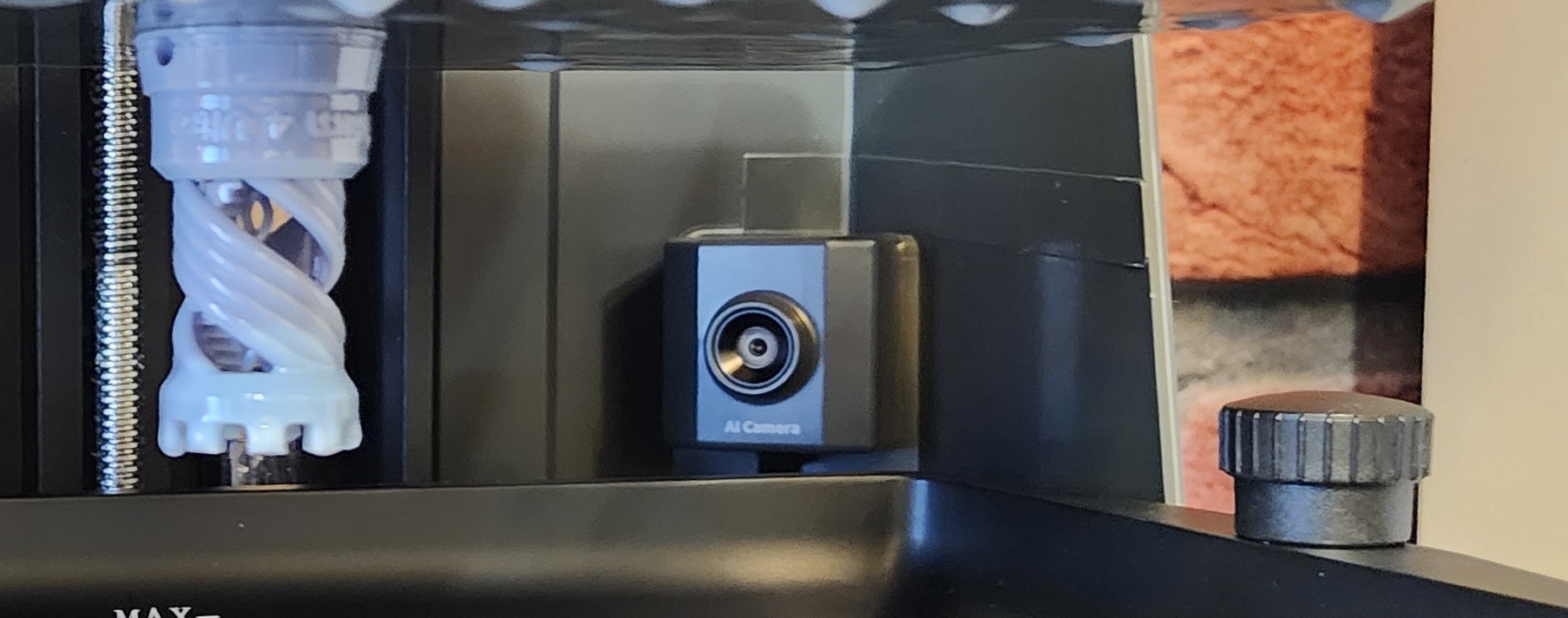

Камера контроля

Встроенная веб-камера для мониторинга с разрешением 1080p передает изображение в реальном времени через Wi-Fi. Пользователь может удаленно отслеживать процесс печати и получать уведомления о сбоях. Реализованы ИИ-функции, как-то — остановка печати при распознавании отрыва модели от стола.

Программное обеспечение

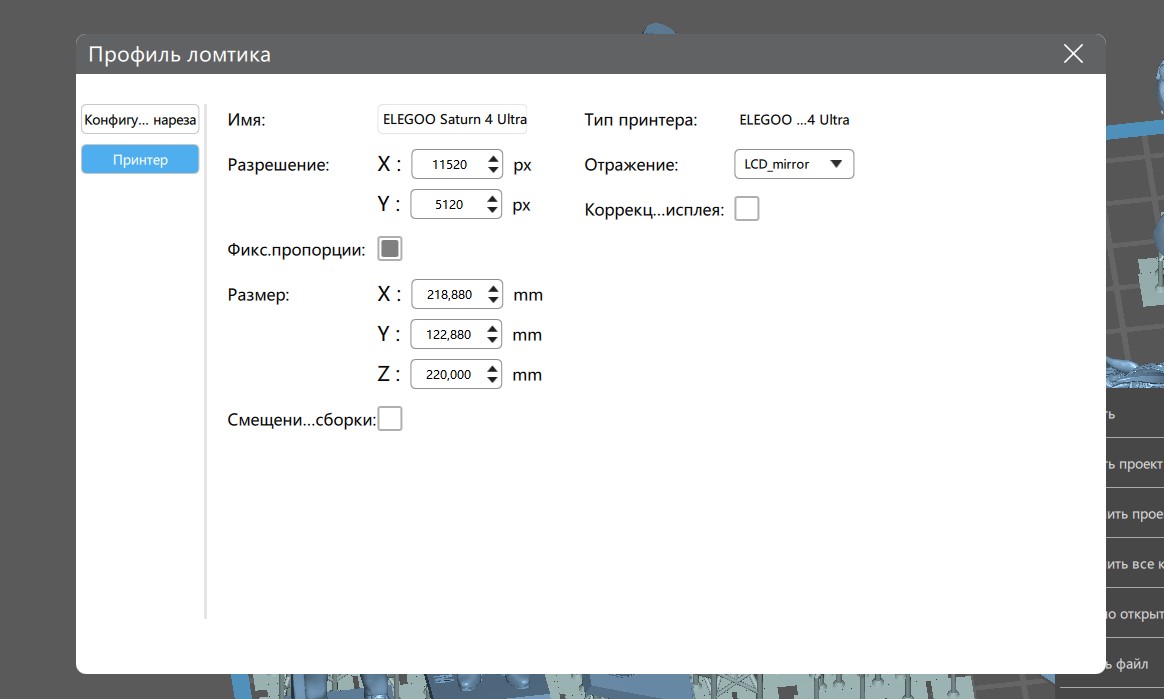

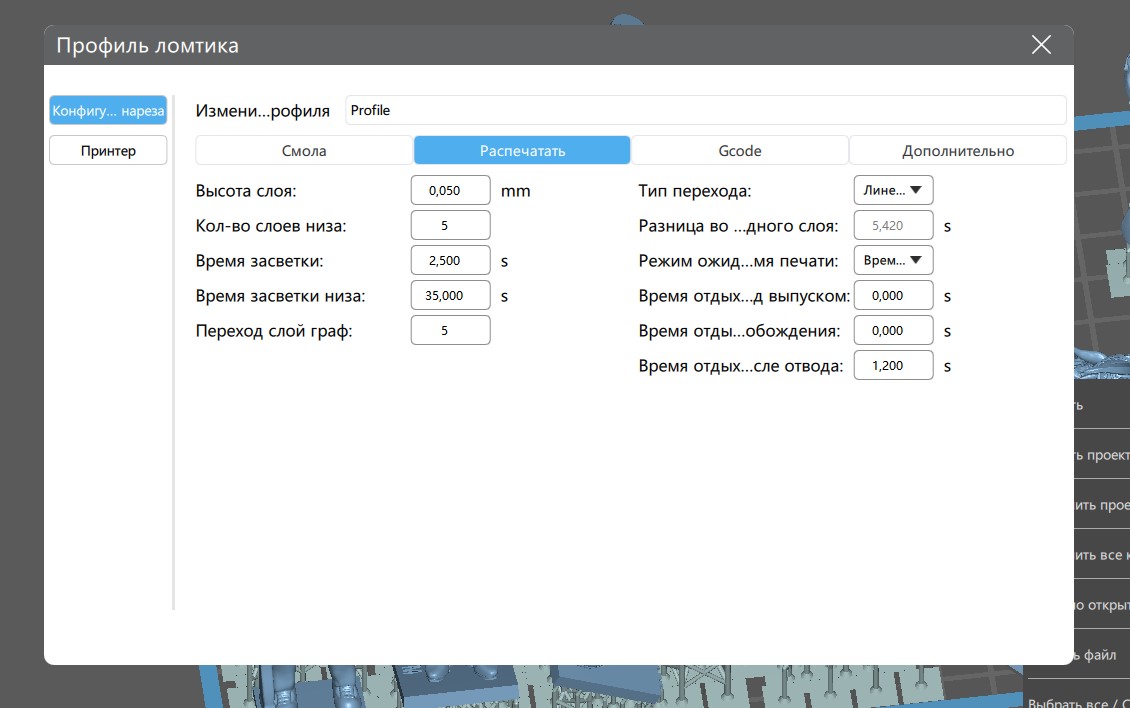

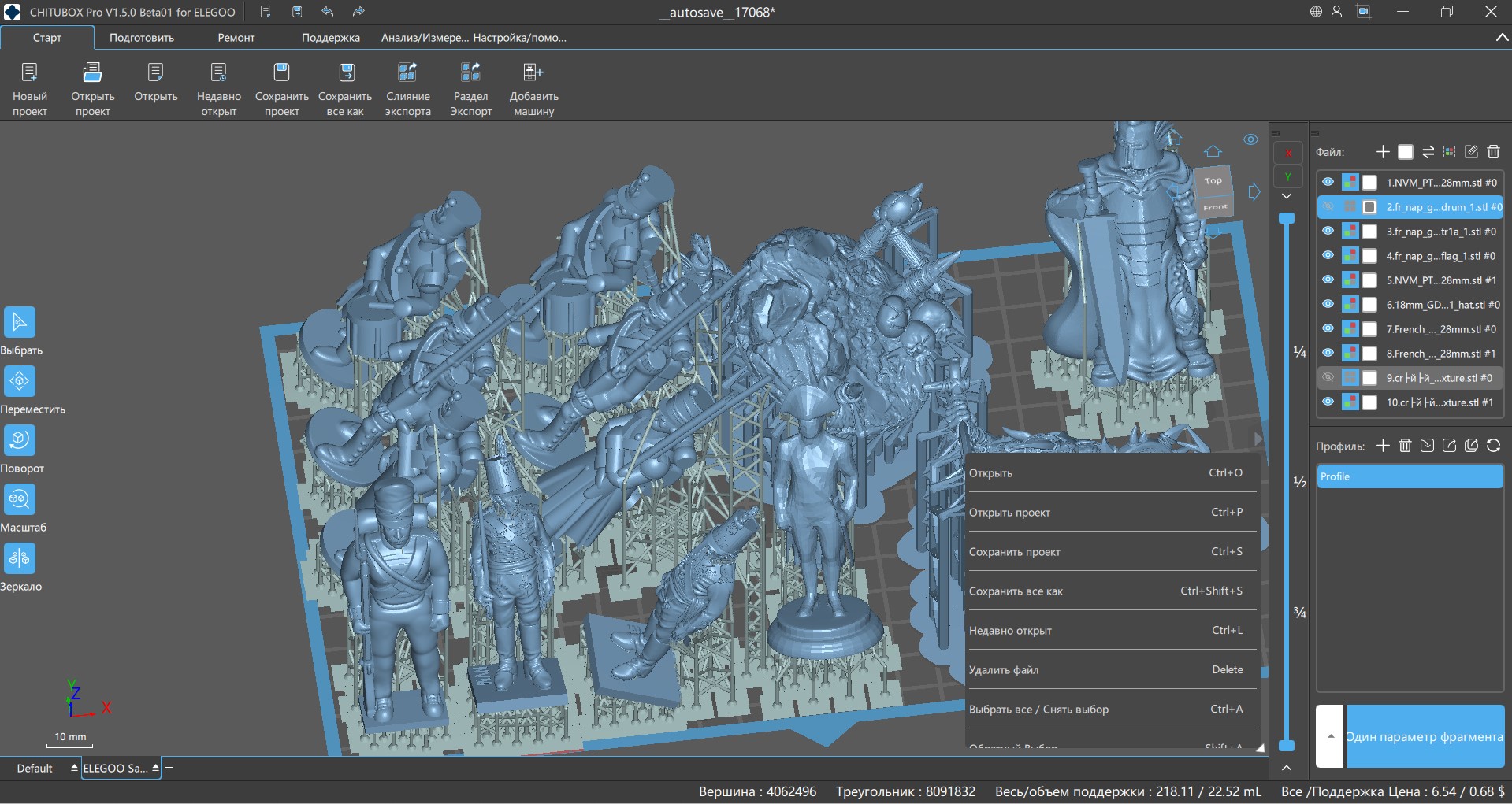

Для работы предполагается использование программного обеспечения CHITUBOX. Довольно простой слайсер с множеством настроек и возможностей. Отмечу корректную автогенерацию поддержек с адаптацией под геометрию объекта.

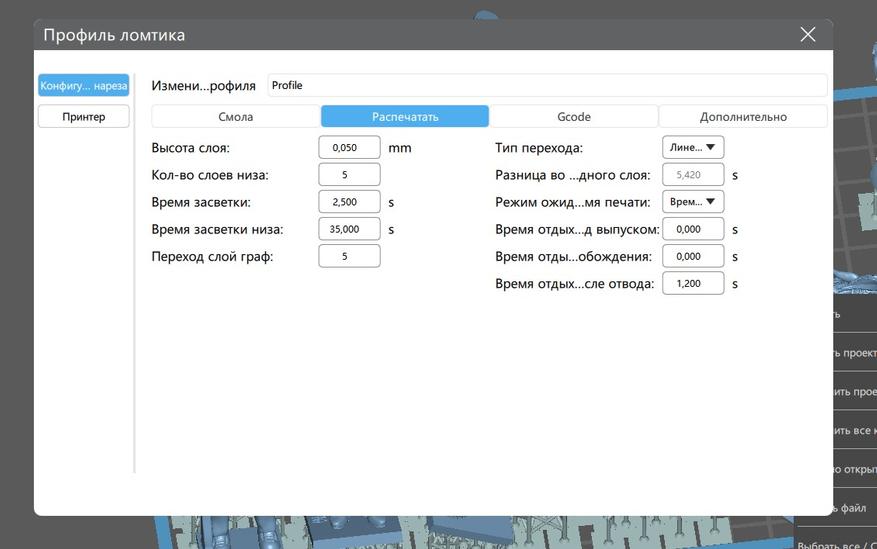

Пара советов для начинающих:

• увеличьте время «отдыха» после отвода платформы — это уменьшит вероятность отрыва и улучшит качество печать сложных (и замкнутых) частей моделей;
• не печатайте от стола — слегка наклоняйте модели на 30-45 градусов с целью минимизации зоны контакта с платформой, используйте поддержки;
• при печати полых моделей обязательны дренажные отверстия для удаления смолы. После FDM печати для меня этот момент был неочевиден, пришлось «выстрадать» его.

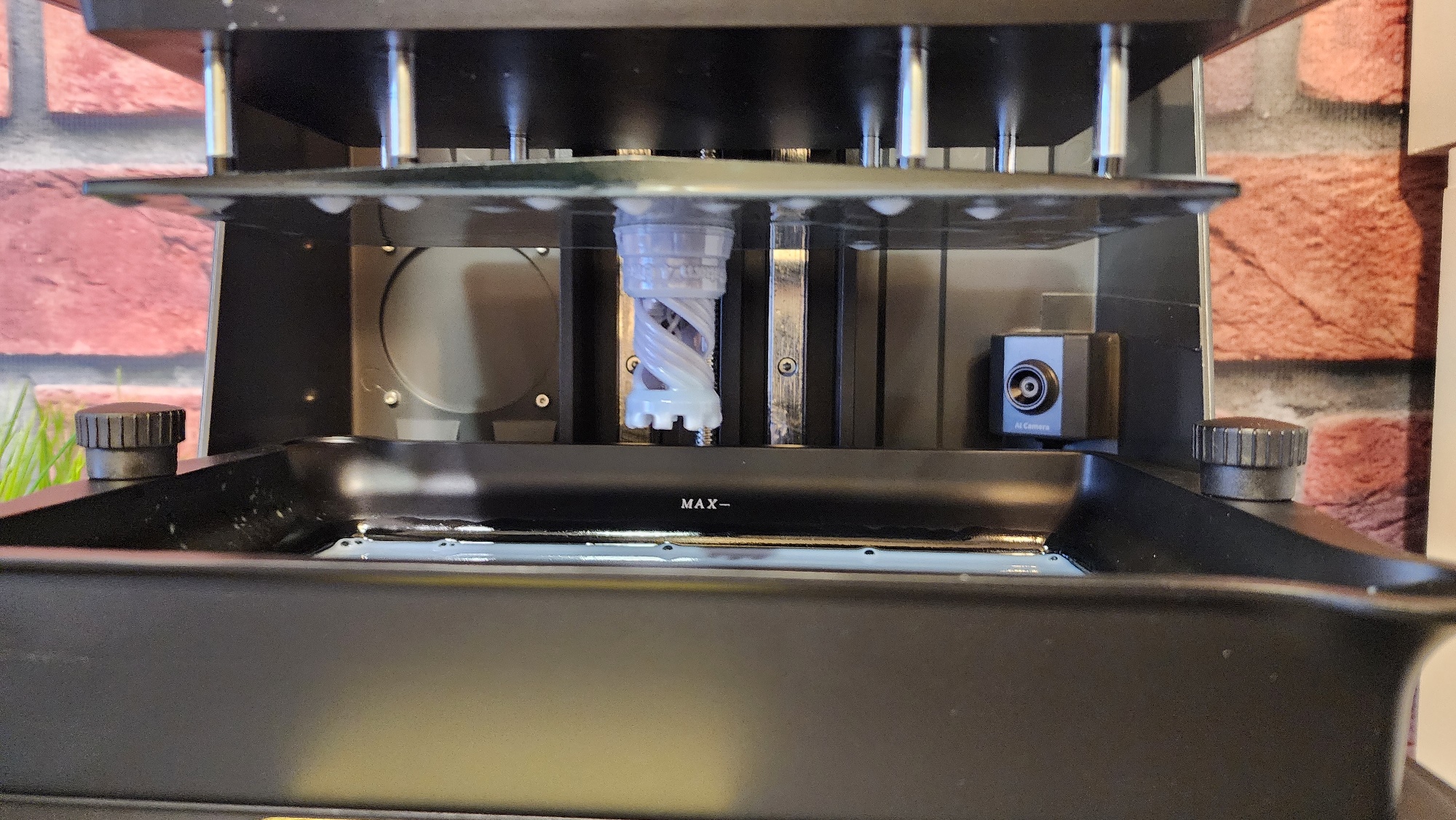

Тестовая печать

Использую данную модель 3D принтера для создания сборных моделей (масштабные макеты, миниатюры для хобби, миниатюры под покраску). Есть мысли, как задействовать этот принтер в инженерных и дизайнерских проектах. На фотографиях ниже результат тестовой печати, на стоковых настройках, без сложной настройки или юстировки. Сам файл (стилизованная шахматная фигура) — с накопителя из комплекта принтера. Результат очень даже, так что делаю вывод, что этот принтер может использоваться для самостоятельного создания сложных объектов без глубоких технических знаний. Единственное — после печати следует промыть и «закрепить» модель дополнительным равномерным УФ-излучением.

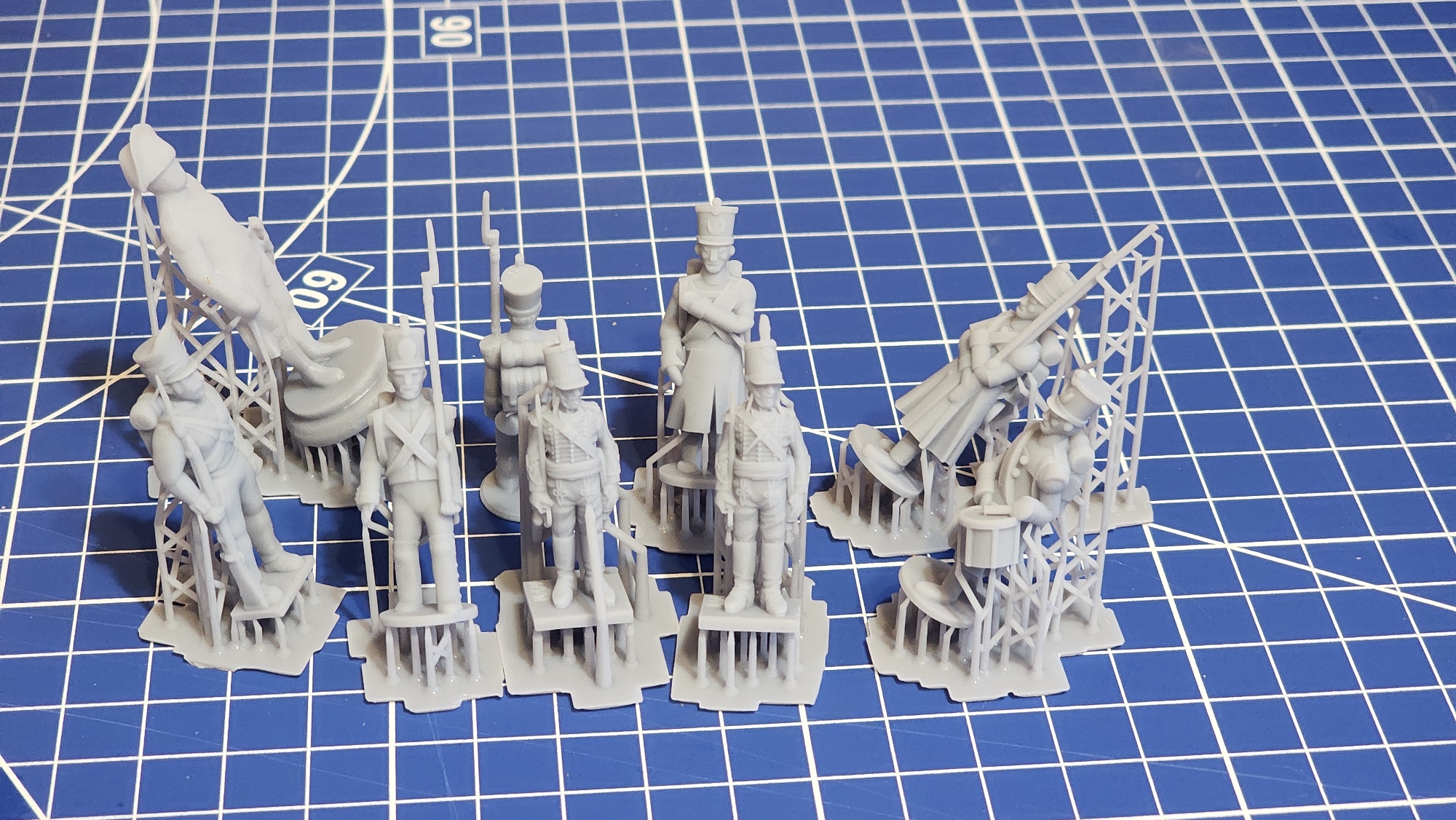

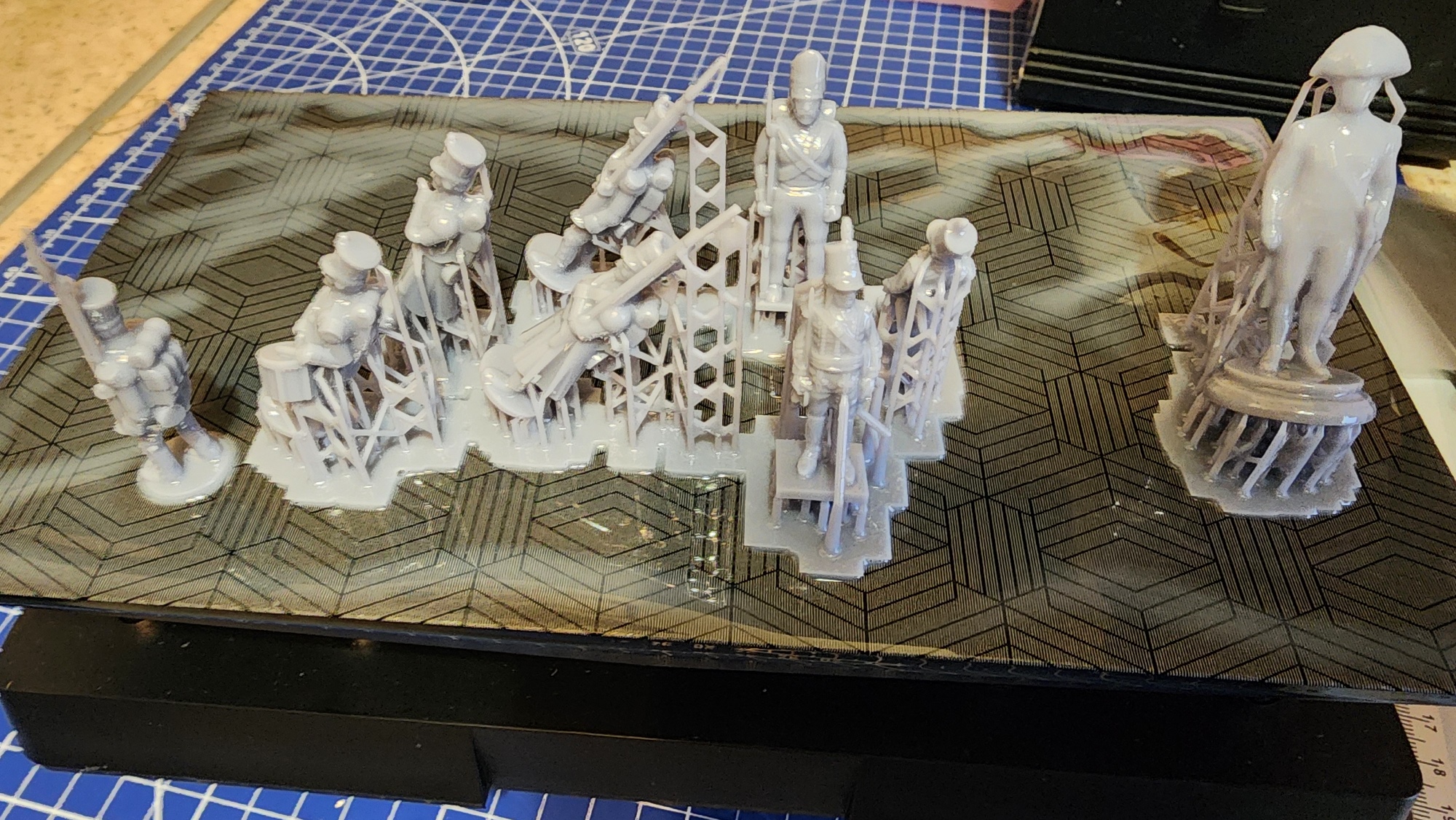

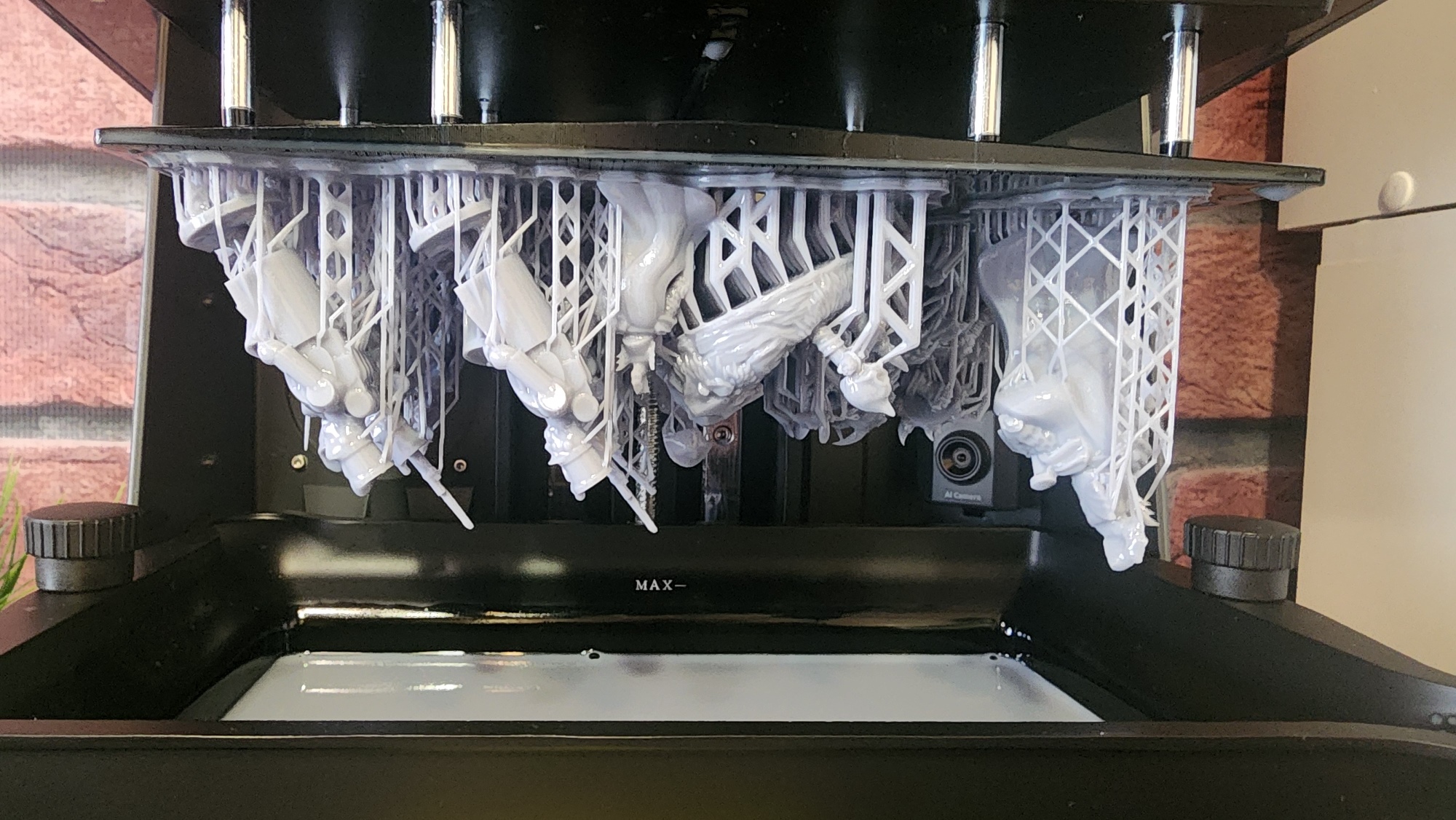

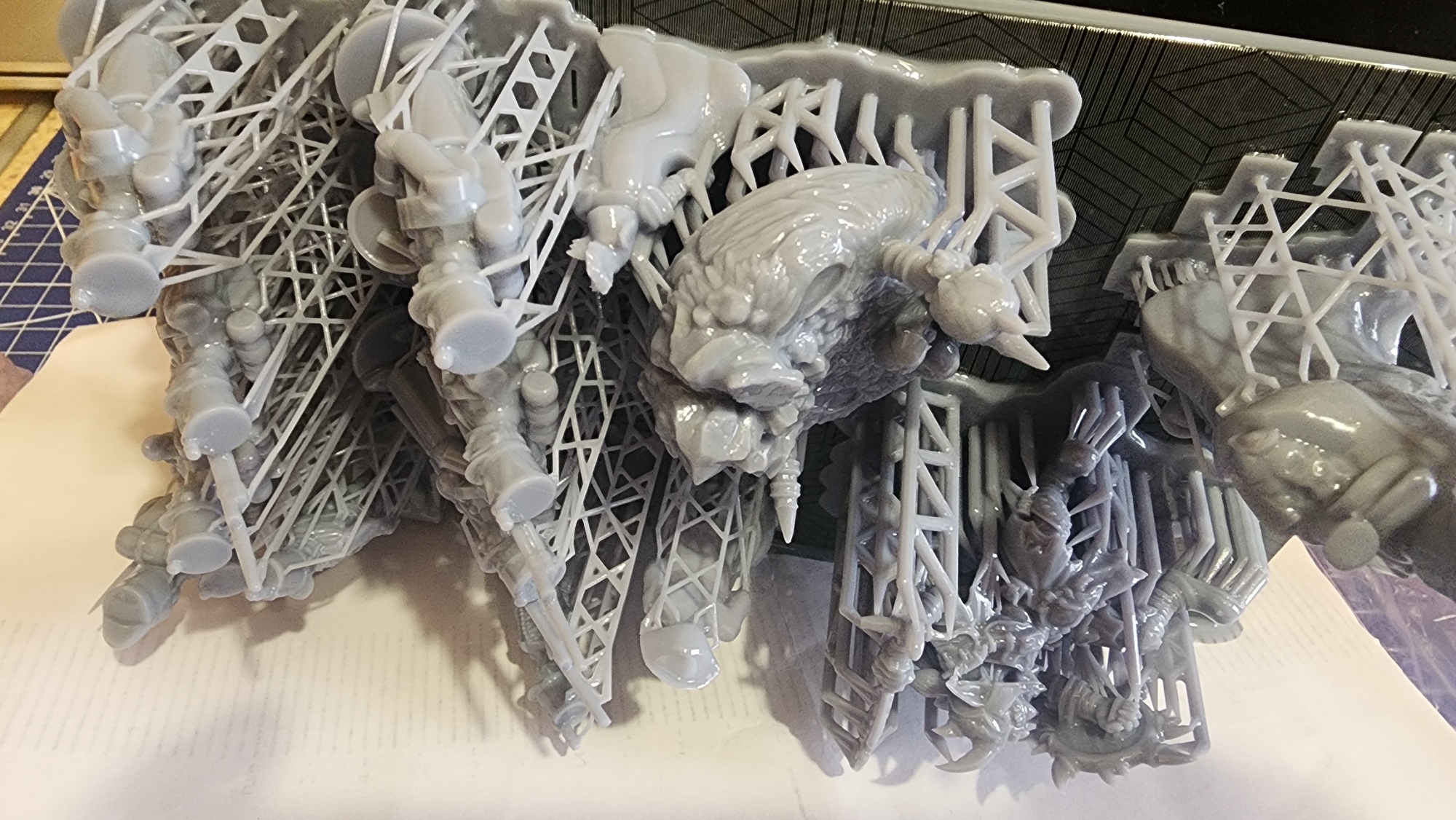

Обратил внимание, что смола (и модели) после печати остаются чуть теплые. В этой модели принтера используется интегрированный термоэлемент, который поддерживает температуру смолы в диапазоне 25-35°C. Это обеспечивает пониженную вязкость смолы и снижение риска образования пустот, улучшенную адгезию слоев при печати крупных моделей. Соответственно, и модели получаются повторяемыми. Еще одна партия моделей с печати.

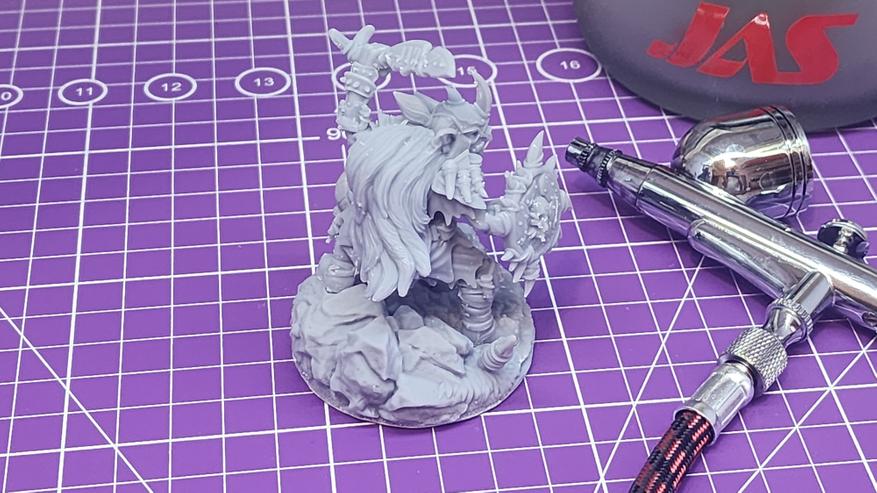

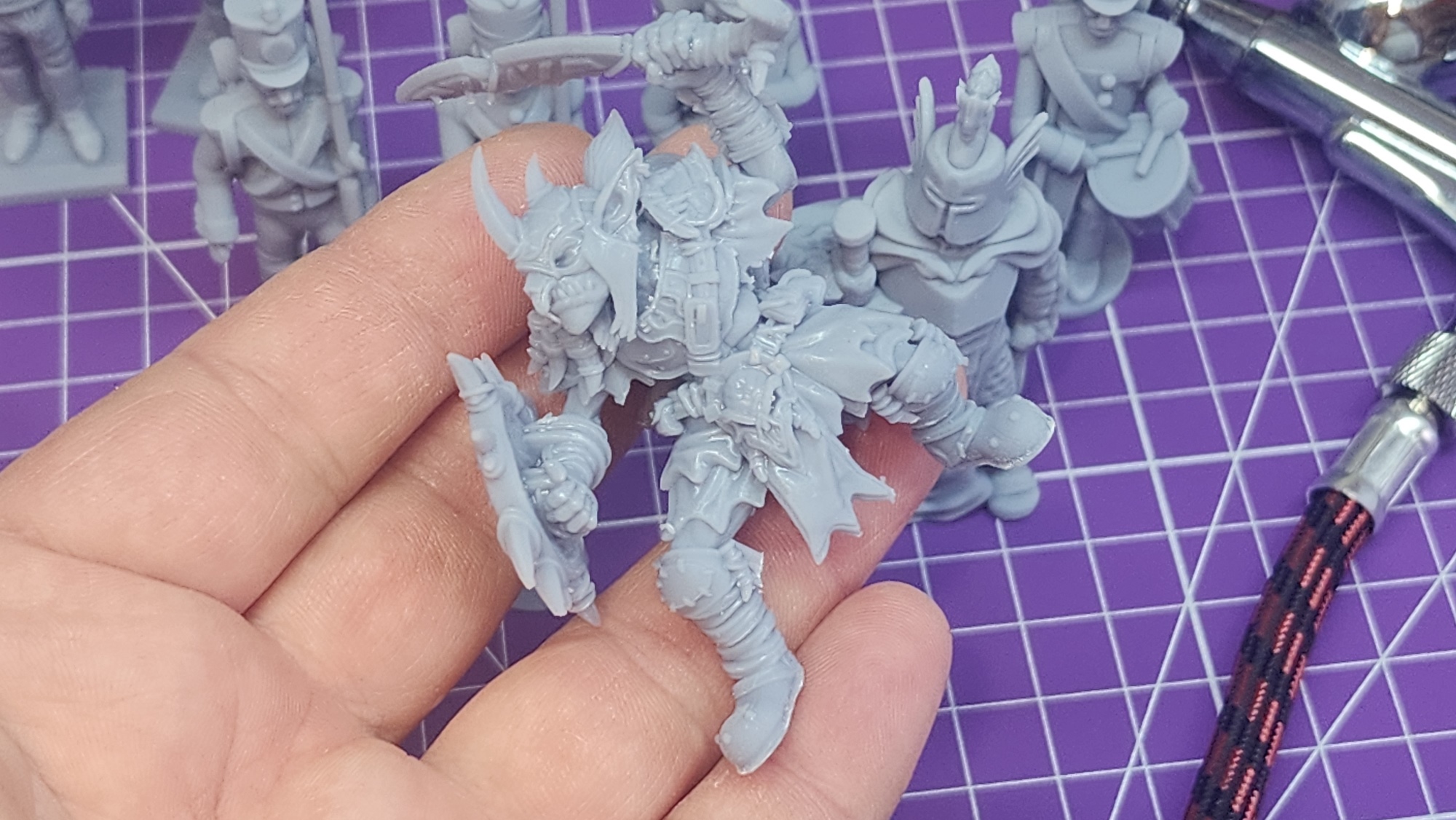

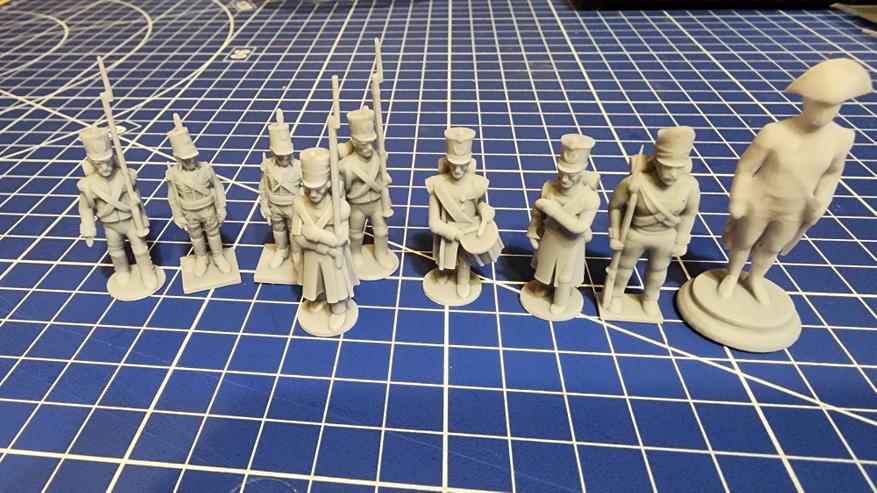

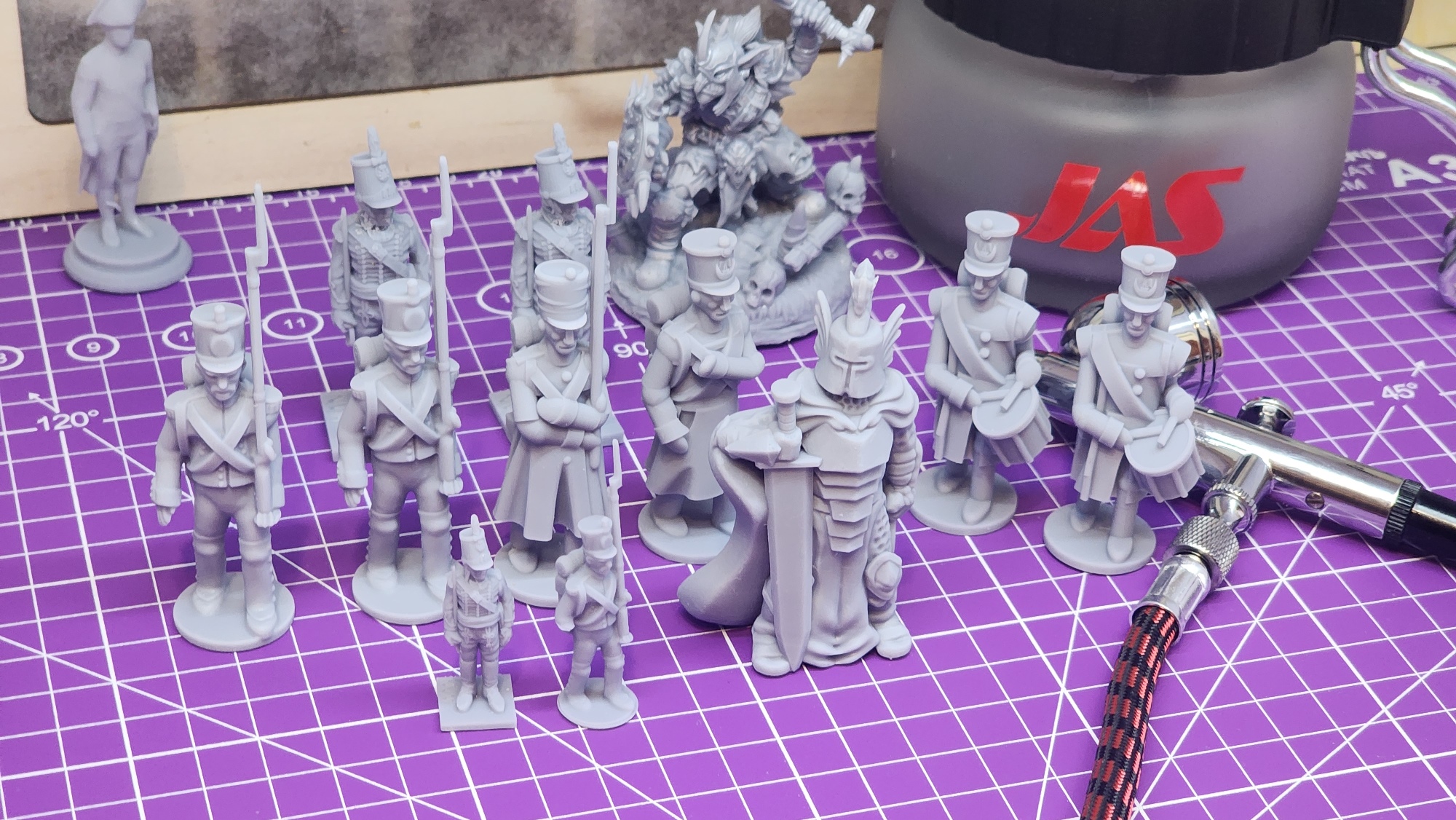

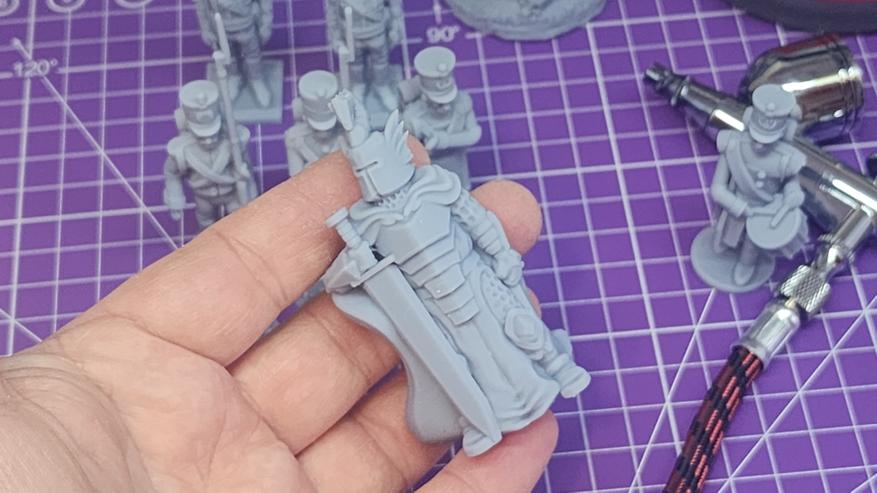

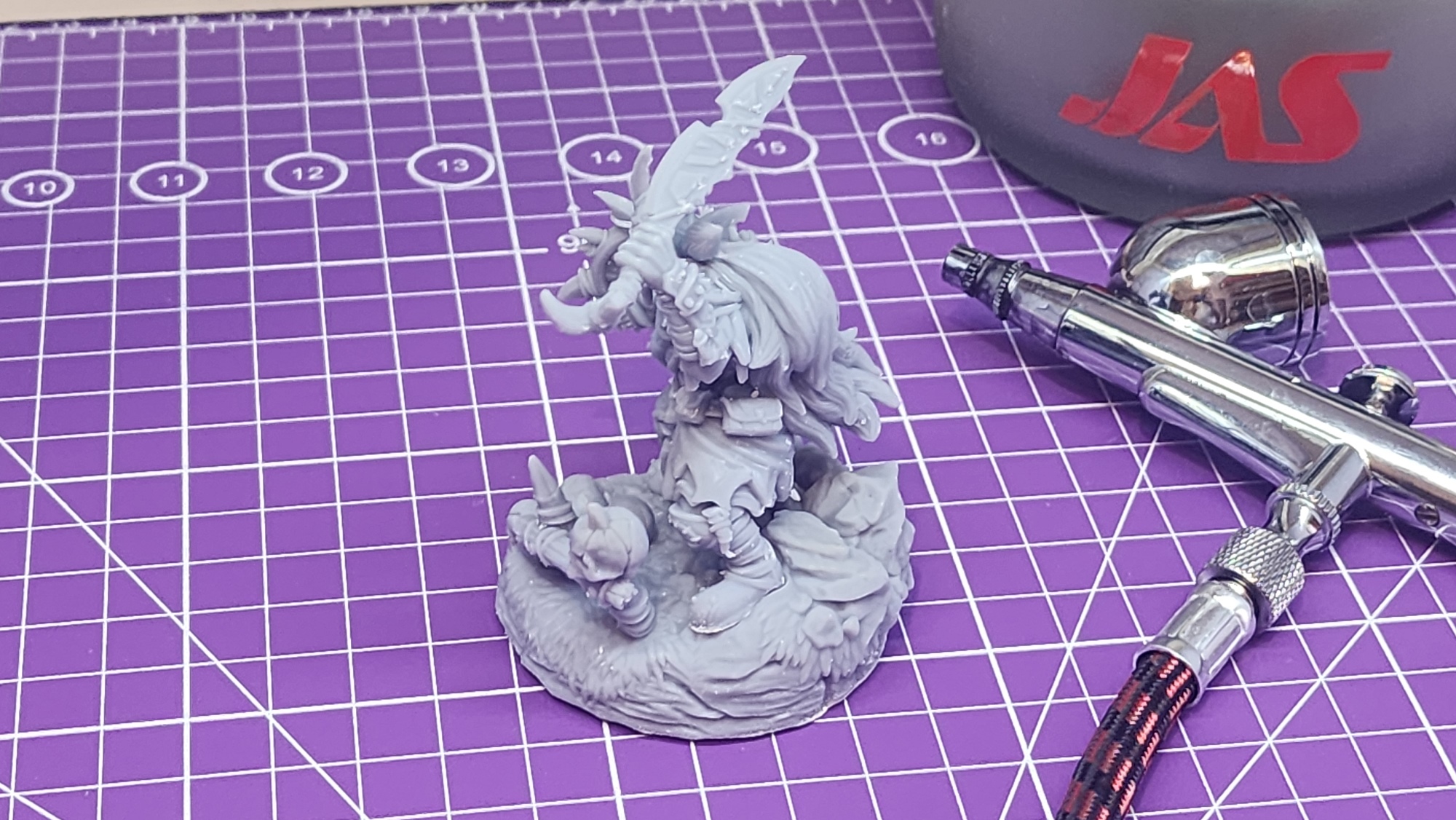

С огромным удовольствием напечатал миниатюры для DND, несколько моделей для покраски. Аэрограф, покрасочная камера и краски у меня есть — так что будет развлечение на каникулах.

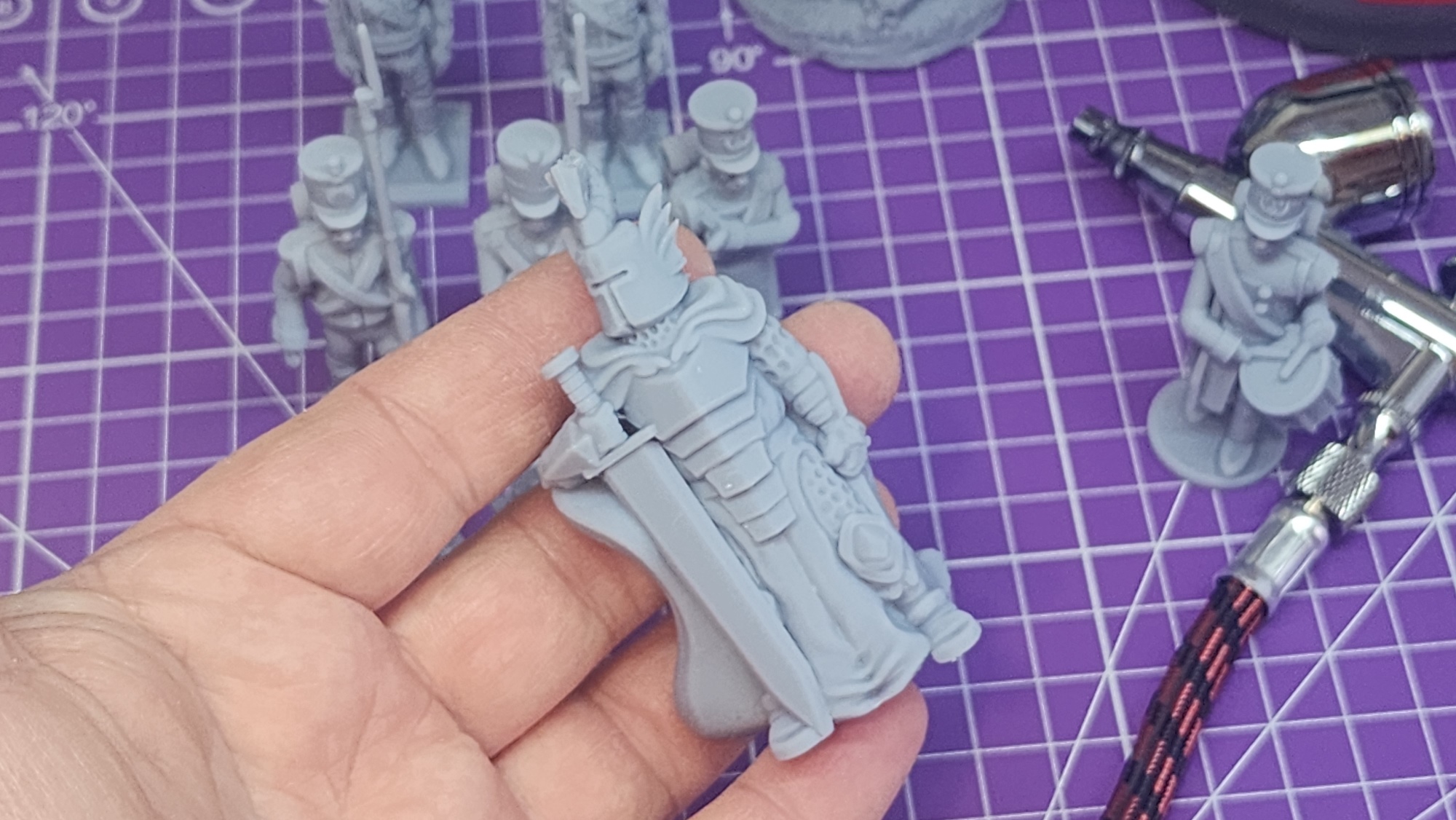

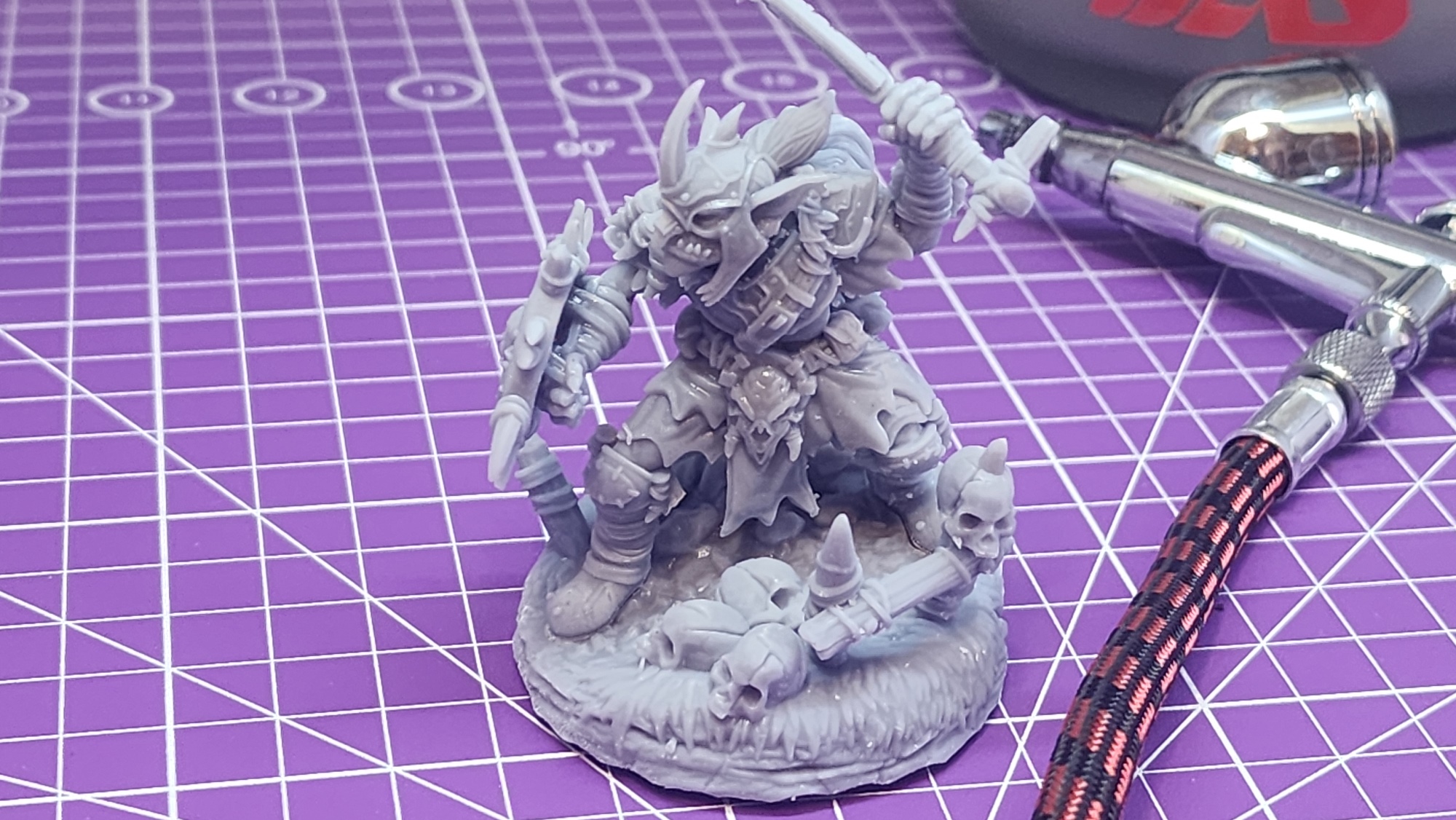

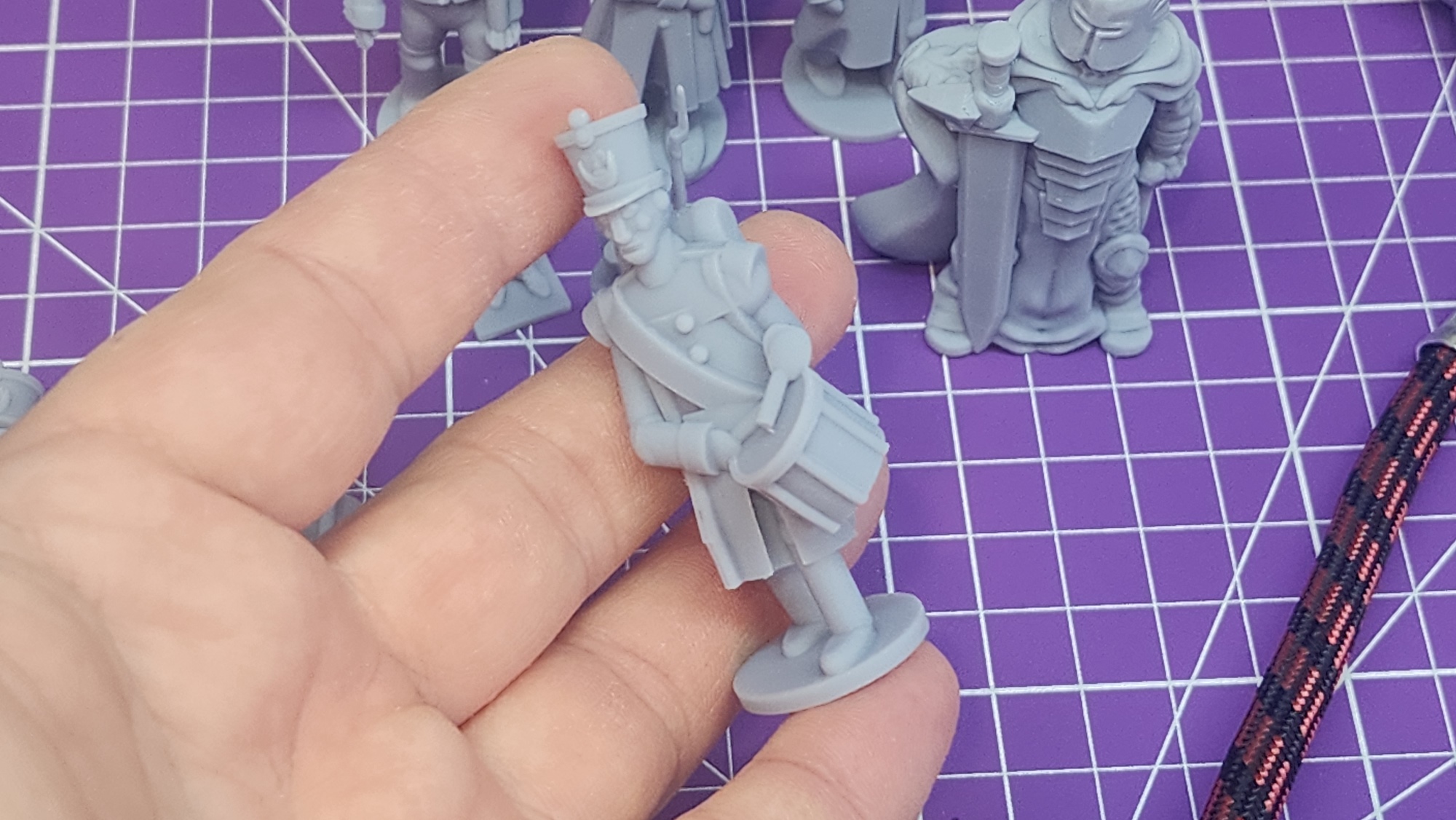

Качество печати высокое — пропечатываются в таком масштабе зрачки у фигур, элементы декора, даже пуговицы и заклепки на одежде. Конечно, многое зависит от детализации самой модели, но принтер печатает реально точно. С другой стороны, остаются небольшие точки в местах крепления поддержек — их следует убирать механически, после промывки и дозасветки. Тут подойдет или небольшой надфиль, или бормашинка с маленькой абразивной насадкой.

Заключение и выводы

Можно было бы взять модель из линейки Elegoo Mars, так как функции те же, цена дешевле почти вдвое), а отличаются чуть размером ванночки. Все-таки я печатаю небольшие сборные модели, и можно было бы сэкономить. Тем не менее, выбором я доволен. Можно рекомендовать для печати точных и сложных моделей.
