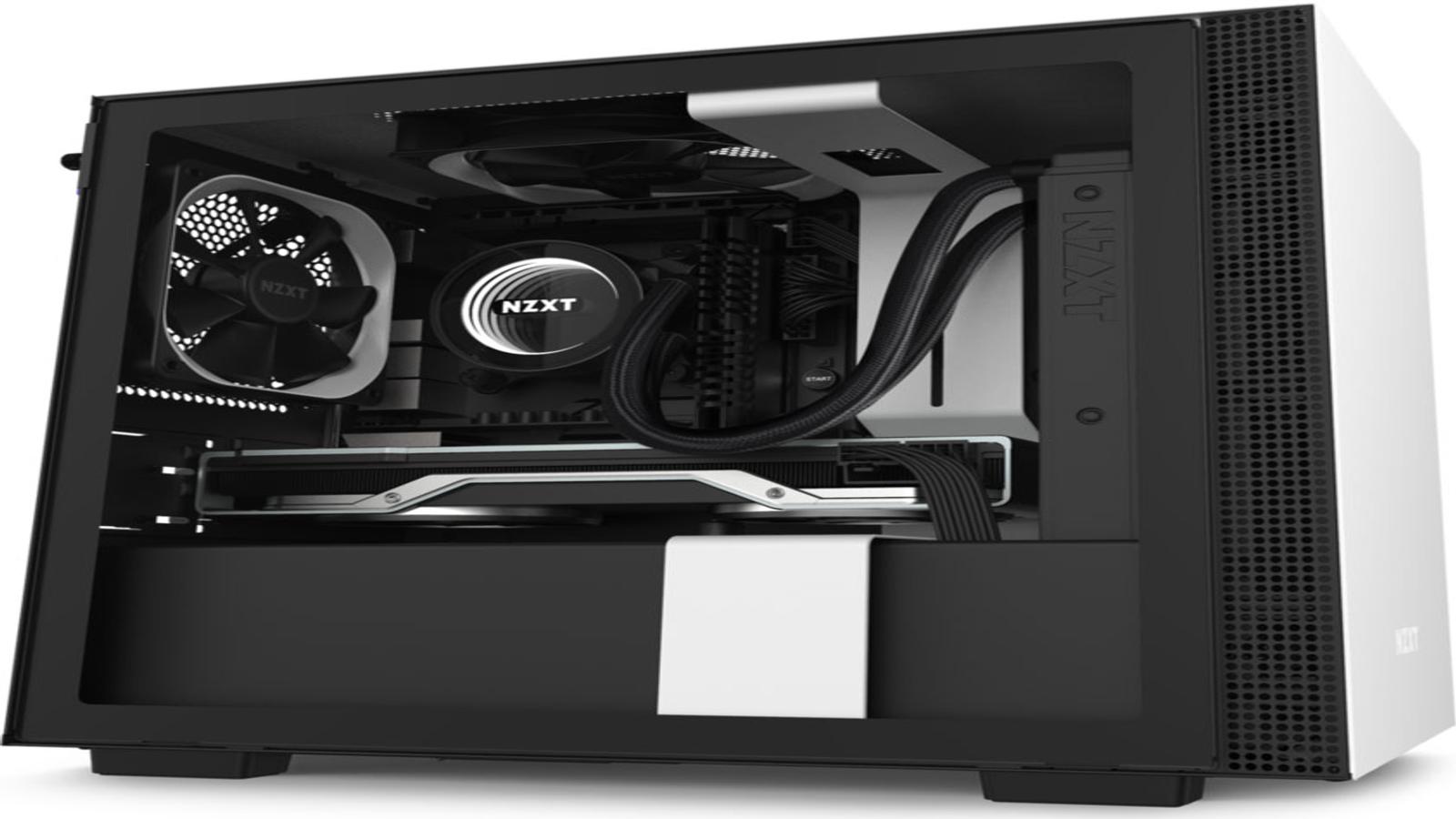

Обзор корпуса NZXT H210 для плат формата Mini-ITX



Мы продолжаем знакомиться с представителями обновленной серии H корпусов компании NZXT. На этот раз в фокус нашего внимания попала модель NZXT H210, предназначенная для плат формата Mini-ITX, но допускающая установку полноразмерных блока питания и видеокарты. Конструкторы применили очень простое, но, вместе с тем, весьма элегантное решение: укомплектовали корпус адаптером для установки блоков питания формата SFX, что позволяет при сборке системы выбирать источник питания любого из двух форматов — ATX или SFX. Это может быть удобно, особенно при размещении жидкостной системы охлаждения на дискретных компонентах. Помпа в этом случае размещается на одном уровне с блоком питания на нижней стенке корпуса.



Скажем несколько слов о модификациях данной модели. Их всего две: H210i, оснащенная программно-аппаратным комплексом управления вентиляторами и подсветкой (мы изучали такое решение на примере NZXT H200i), и H210, которая лишена данного комплекса. Обе модификации поставляются в трех расцветках: черной, белой и черно-красной. Белая расцветка называется matte white, но ее можно считать черно-белой, поскольку она предполагает наличие и белых, и черных деталей, что выглядит весьма выигрышно за счет их контраста. Нам же на тест был предоставлен корпус в наиболее утилитарной расцветке — полностью черный.

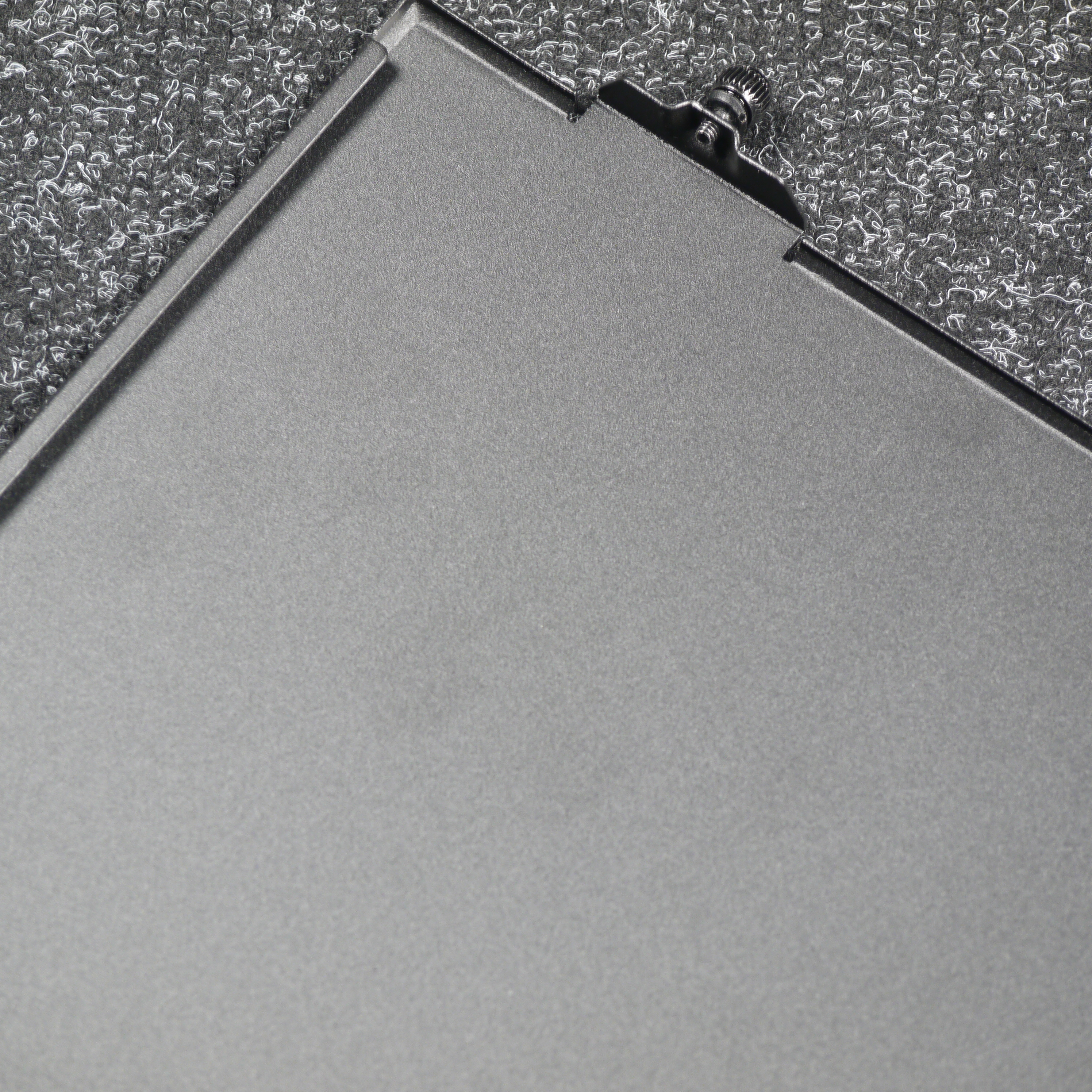

Стальные элементы корпуса имеют матовое покрытие с мелкой фактурой, что препятствует образованию заметных загрязнений на поверхности.

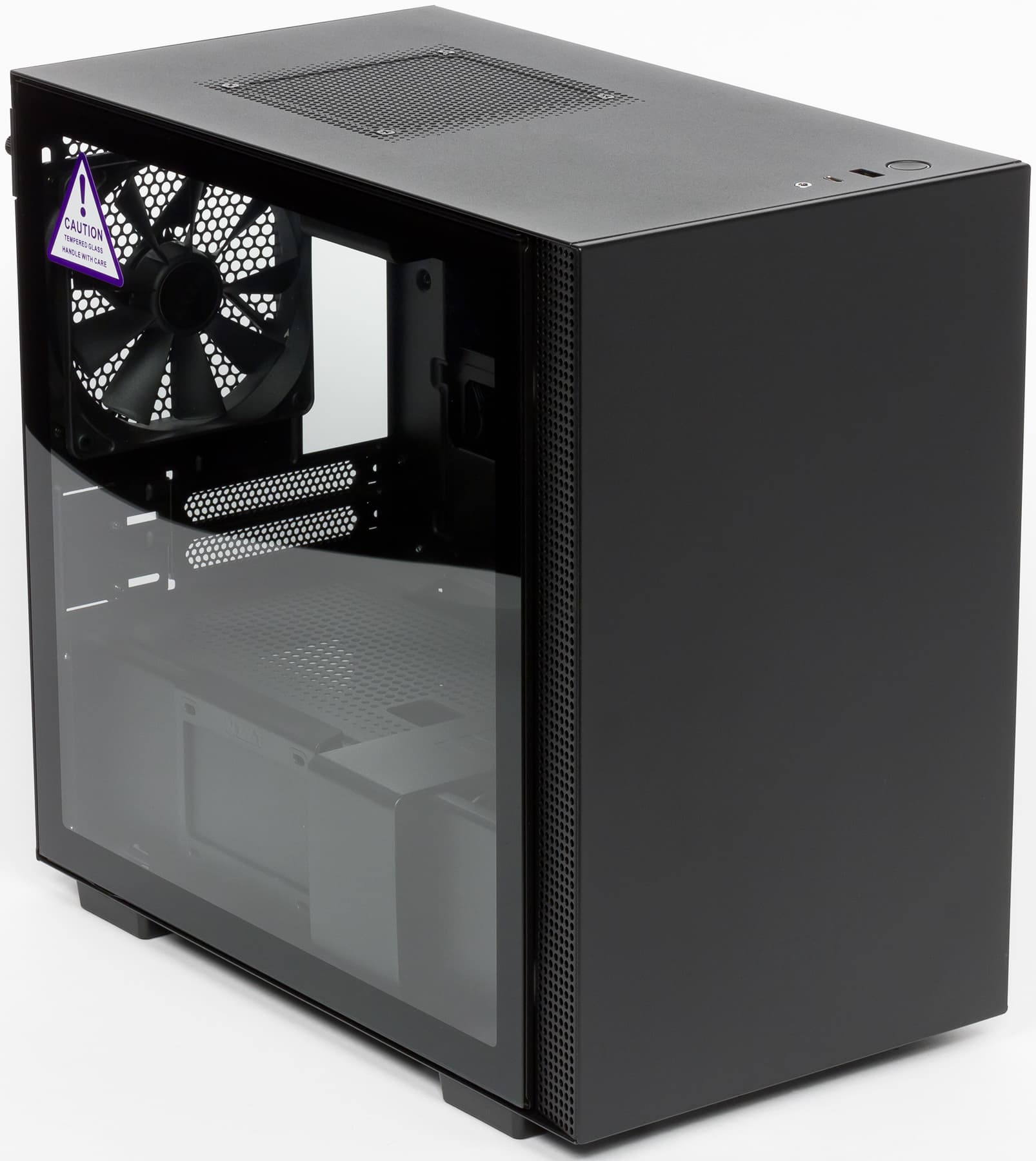

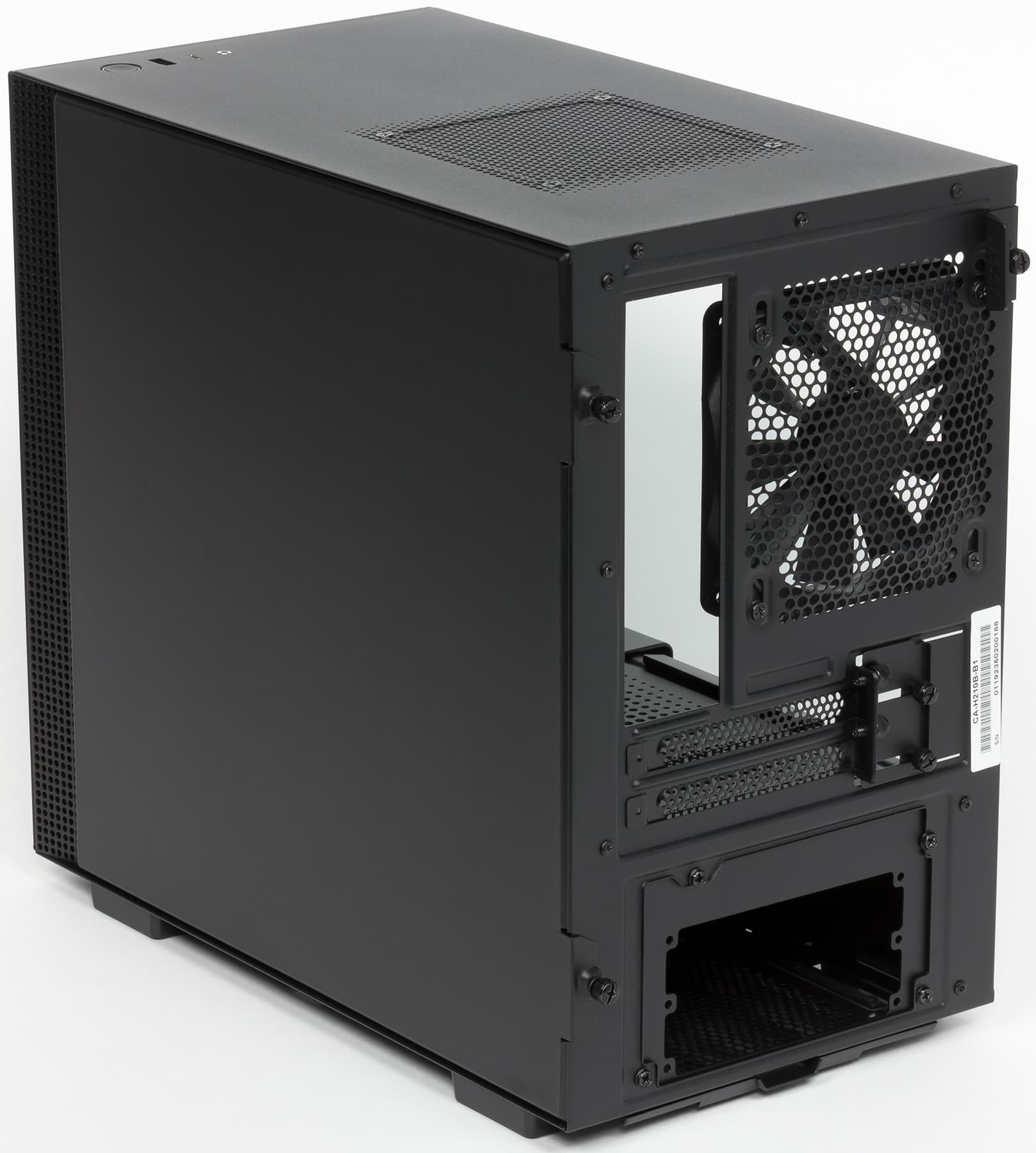

Корпус выглядит довольно элегантно, но, вместе с тем, утилитарно. Тут нет такой воздушности, как в дизайне H510 Elite, однако никаких аляповатых элементов и тяжеловесных конструкций также нет. Достигается это использованием прямых граней со всех сторон корпуса и минимизацией использования пластиковых деталей во внешнем оформлении. Внешняя часть передней панели тут также стальная. В черном исполнении это почти офисный вариант. Единственное, что смущает для такого применения — это прозрачная стенка. Модификации со всеми стальными стенками производитель не предлагает, как и варианта с непрозрачной стеклянной стенкой.

Подсветки в корпусе нет, так что желающим подсветить системный блок изнутри придется озаботиться этим вопросом самостоятельно.

Наши измерения Корпус Шасси
Длина, мм 387 330
Ширина, мм 210 210
Высота, мм 349 336
Масса, кг 5,7

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект крепежа рассортирован в отдельные пакеты по типам элементов, что экономит время при сборке. Также в комплекте поставки есть два переходника: один предназначен для разъемов фронтальной панели, а второй — для аудиоразъемов.

Компоновка

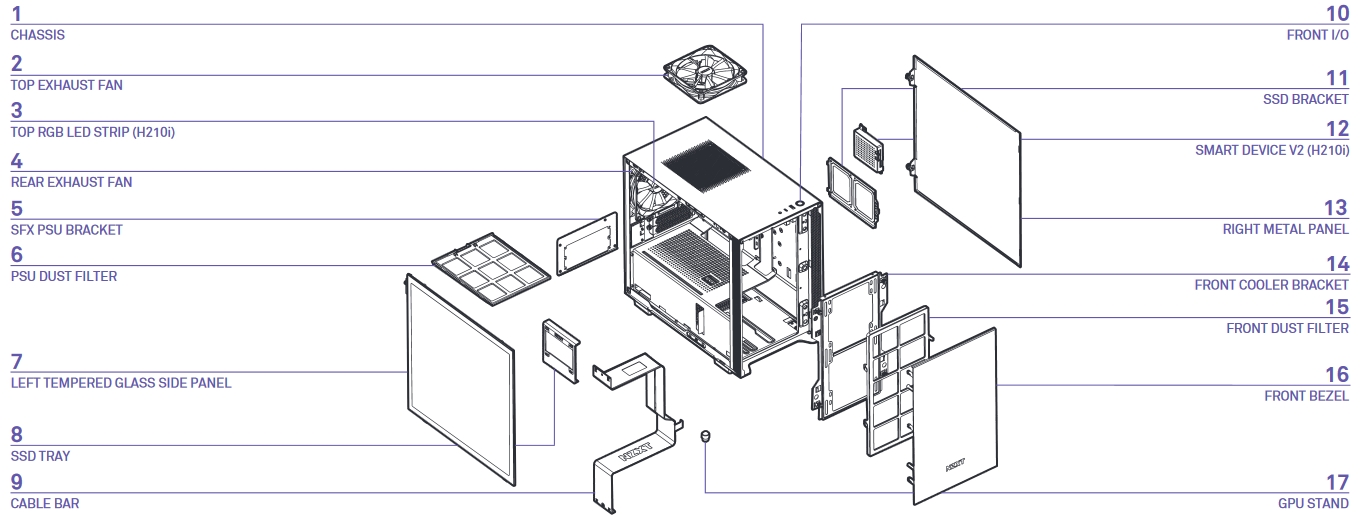

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, отсутствует и привычный отсек для устройств 3,5″ около передней стенки шасси — вместо него есть универсальная монтажная площадка для установки, в том числе, помпы СЖО. При желании туда можно установить и накопитель, для чего есть разметка на дне корпуса.

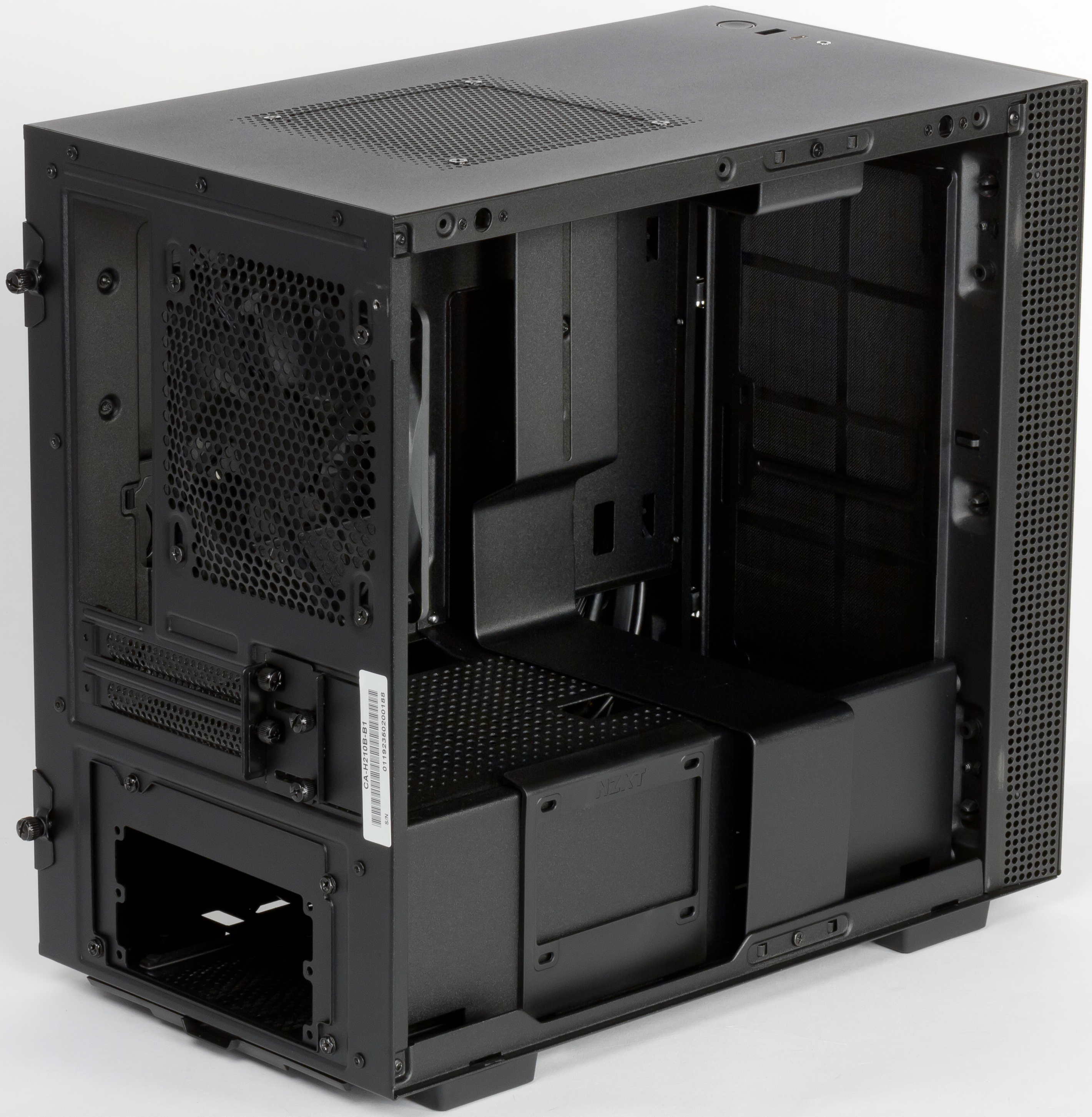

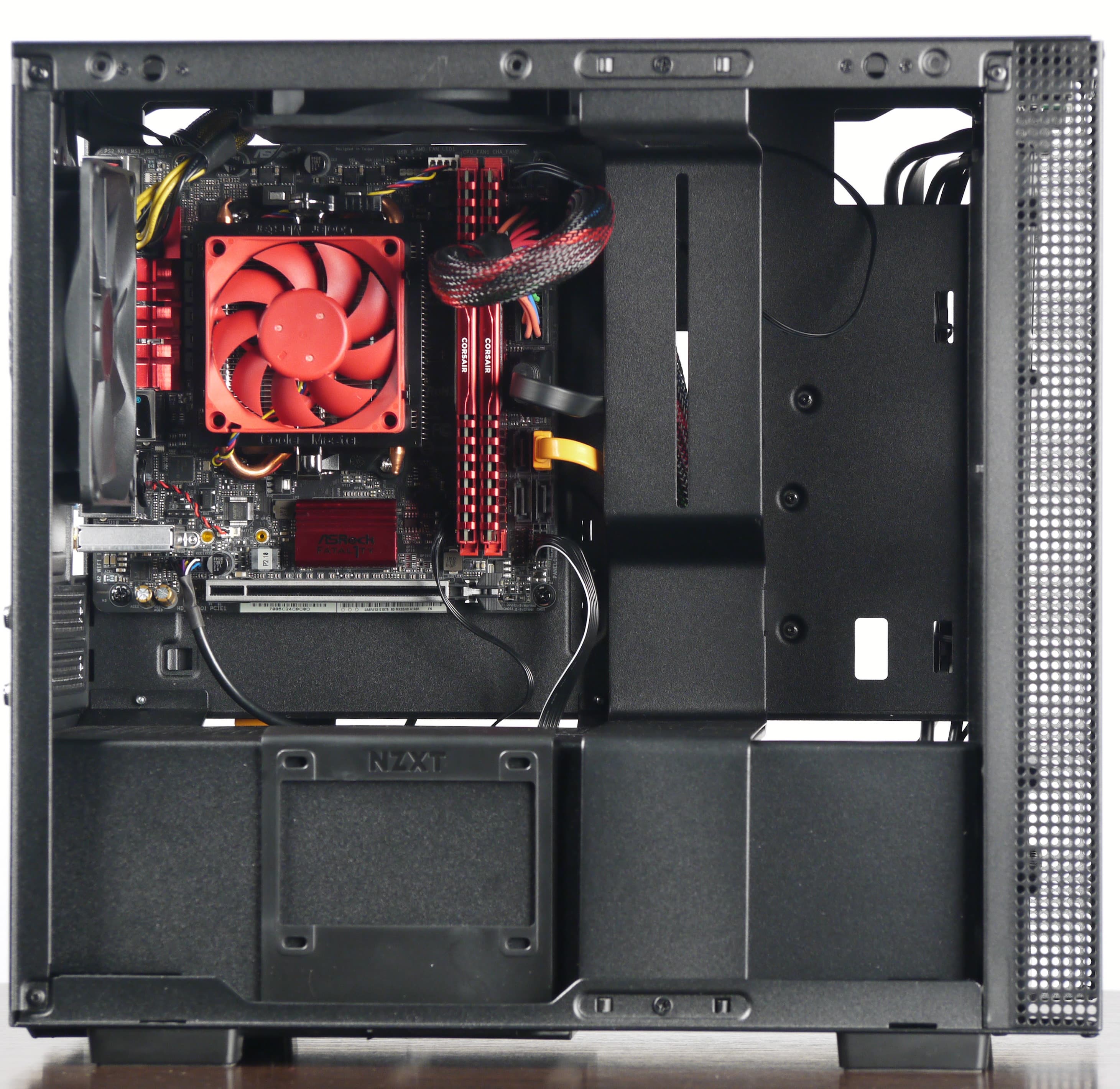

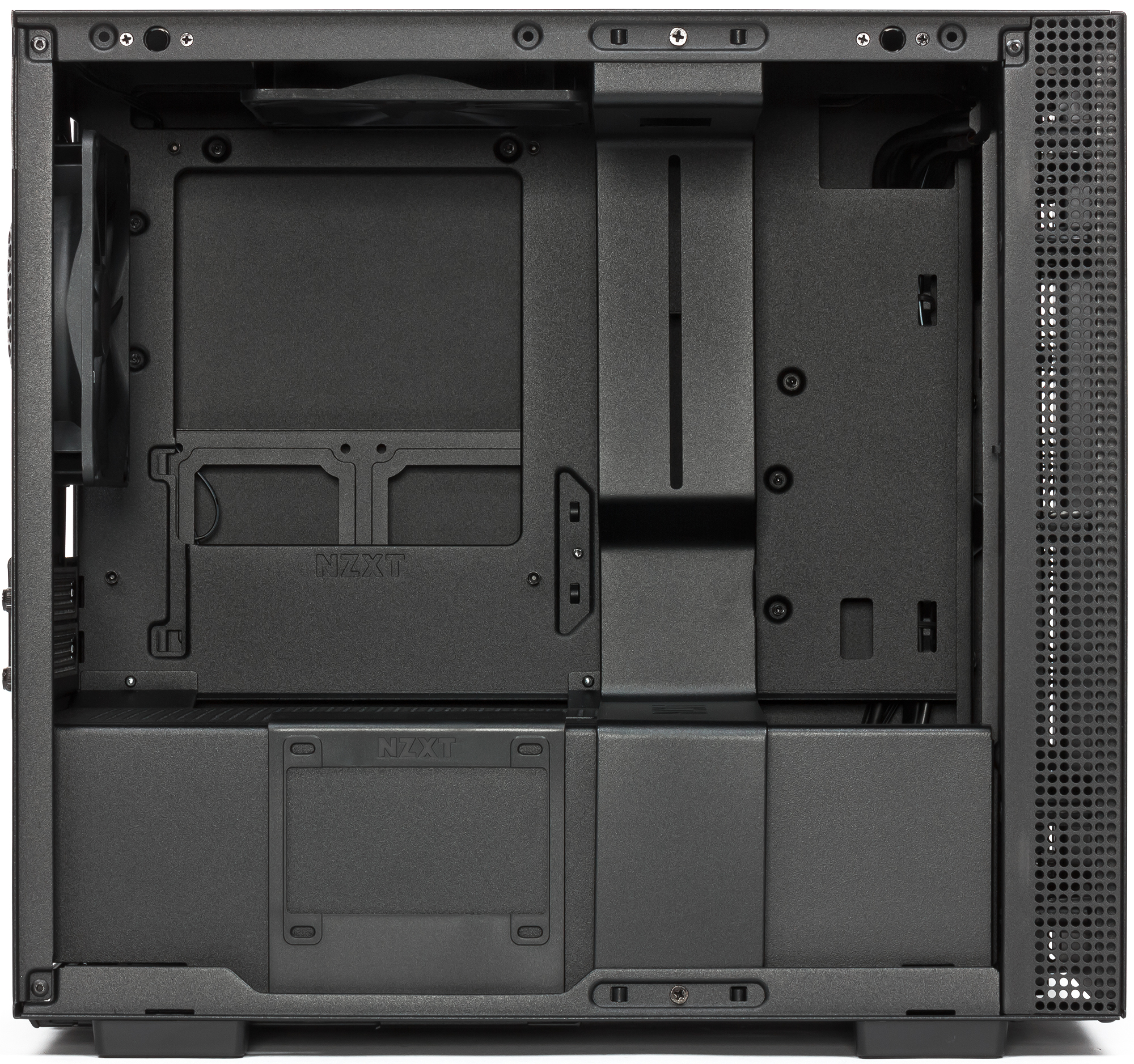

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата Mini-ITX и нижнерасположенным блоком питания с горизонтальным размещением. Блок питания может быть форматов ATX или SFX.

Кожух блока питания закрывает место установки БП со стороны прозрачной левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является основной функцией кожуха — прятать блок питания с проводами. Кожух тут не полноразмерный, на нем много вентиляционных отверстий, также он исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 2×120/140 мм 1×120 мм 1×120 мм нет нет
Установленные вентиляторы нет 1×120 мм 1×120 мм нет нет
Посадочные места для радиаторов 120/240 мм (85) нет 120 мм (42) нет нет
Фильтр нейлон нет нет нет нет

Два вентилятора (типоразмера 120 мм) предустановлены: один сзади и один сверху. Это вентиляторы собственного производства NZXT из серии Aer F. Они оснащены подшипниками скольжения с винтовой нарезкой, встроенной подсветки у них нет. Разъем у вентиляторов стандартный трехконтактный с управлением изменением питающего напряжения.



Контроллера или какого-либо разветвителя в комплекте нет, поэтому при выборе системной платы необходимо обратить на этот аспект пристальное внимание. Если подключить два вентилятора к системной плате даже формата Mini-ITX, как правило, еще можно, то при увеличении количества устройств охлаждения возможны некоторые сложности. Так что выскажем свое скромное пожелание, чтобы в следующей версии корпуса этот момент был как-то учтен.

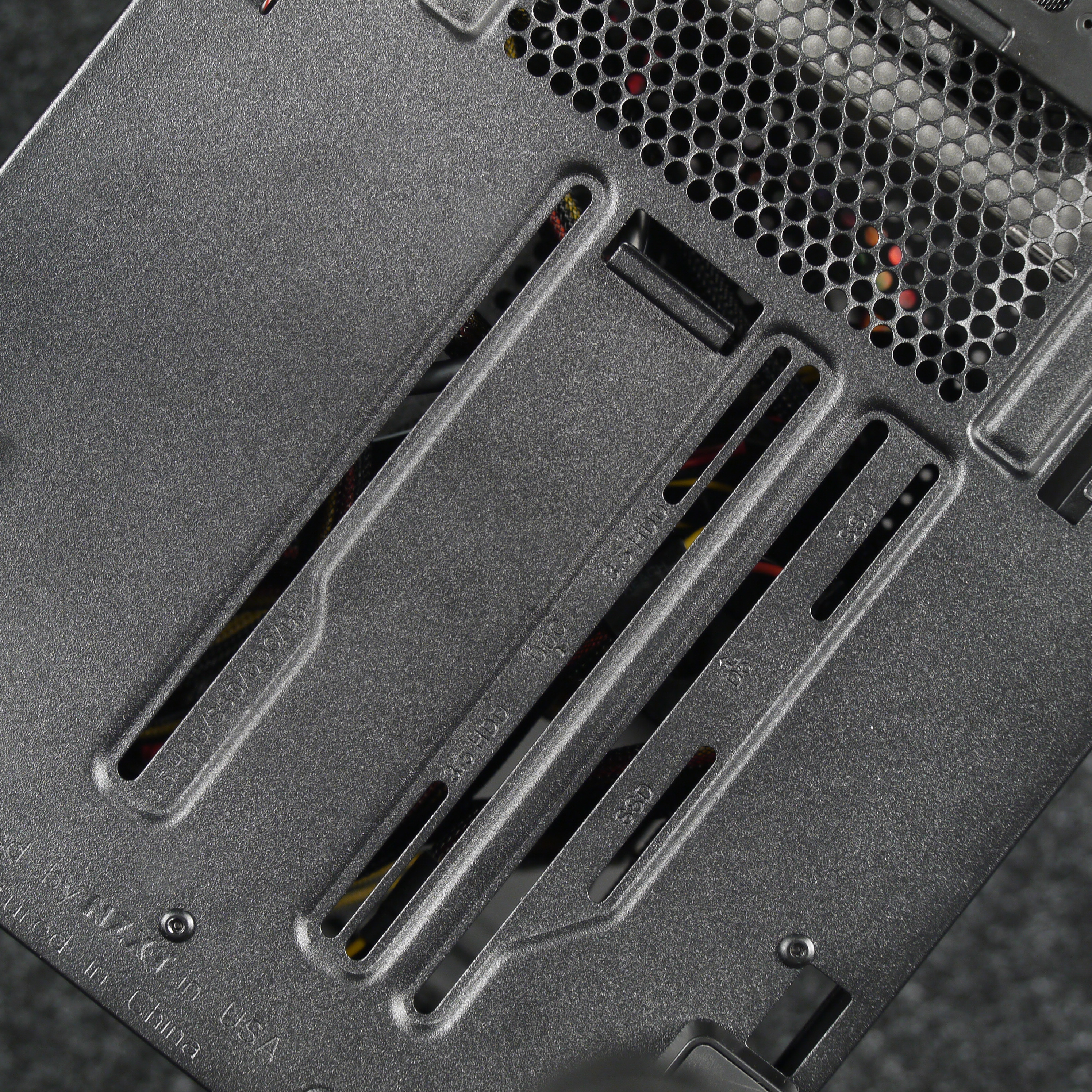

Передние компоненты системы охлаждения устанавливаются на съемный кронштейн, который фиксируется четырьмя винтами с накатной головкой, расположенными со стороны передней панели корпуса. Кронштейн также снимается снаружи — после демонтажа передней панели и пылевого фильтра.

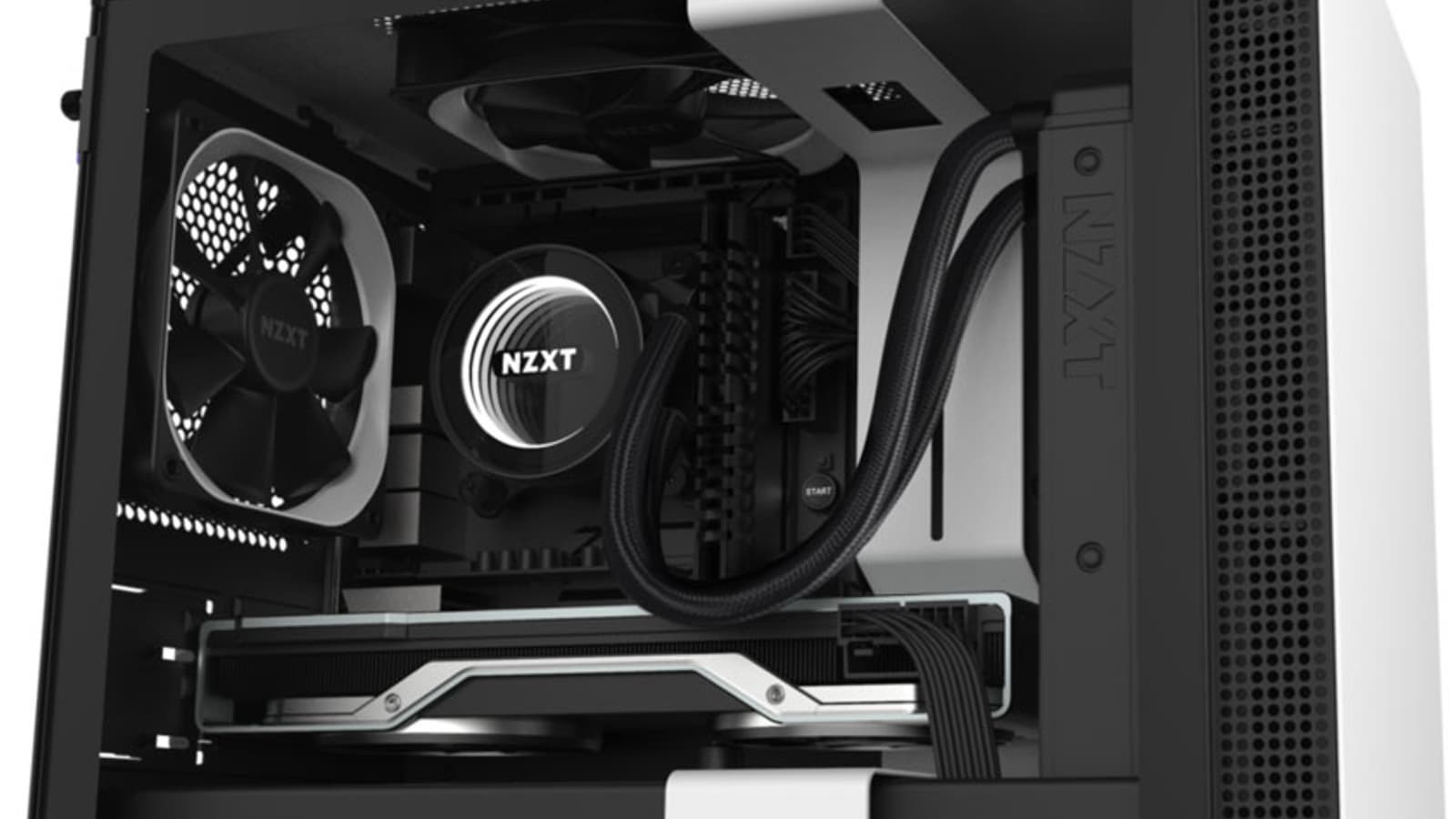

В корпусе можно установить до двух радиаторов, один из которых может быть типоразмера 240 мм, а другой — 120 мм. Наиболее удачным является размещение радиатора спереди.

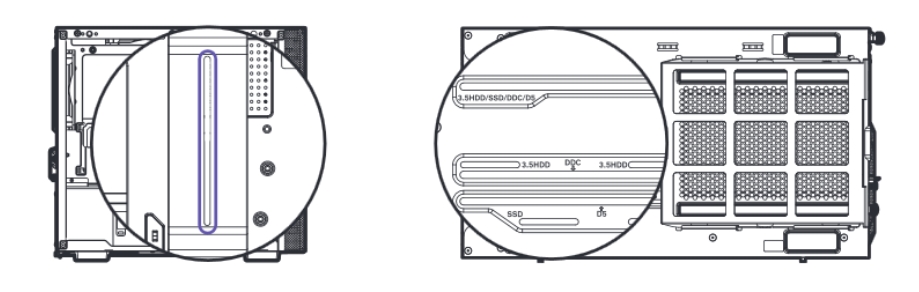

Стоит отметить, что места для установки вентиляторов на стенках не зафиксированы четко, их можно сдвигать на 3-5 см в продольном направлении, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

Все фильтры выполнены из нейлоновой сетки, оформленной в пластиковой рамке, всего фильтров тут два.

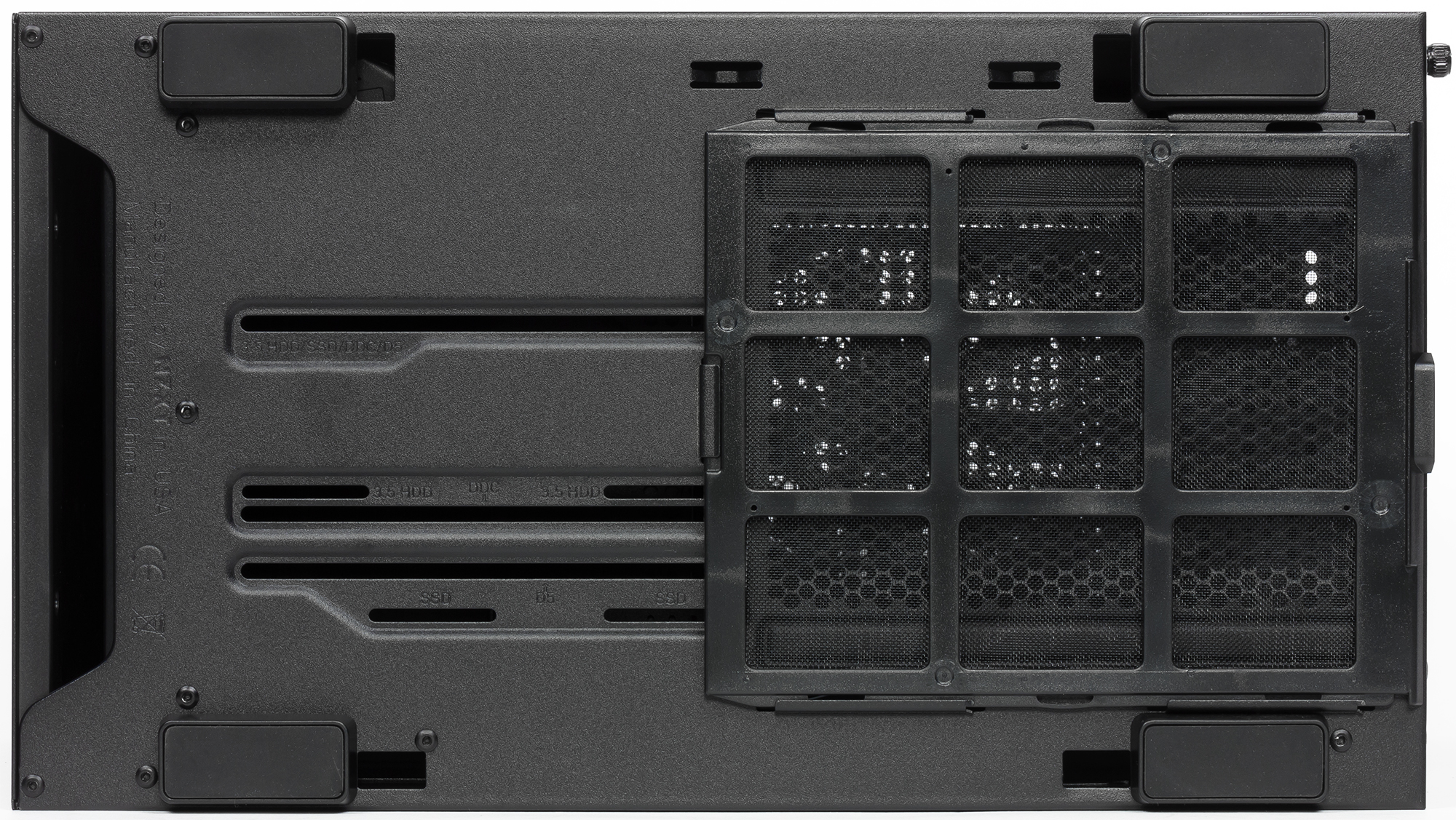

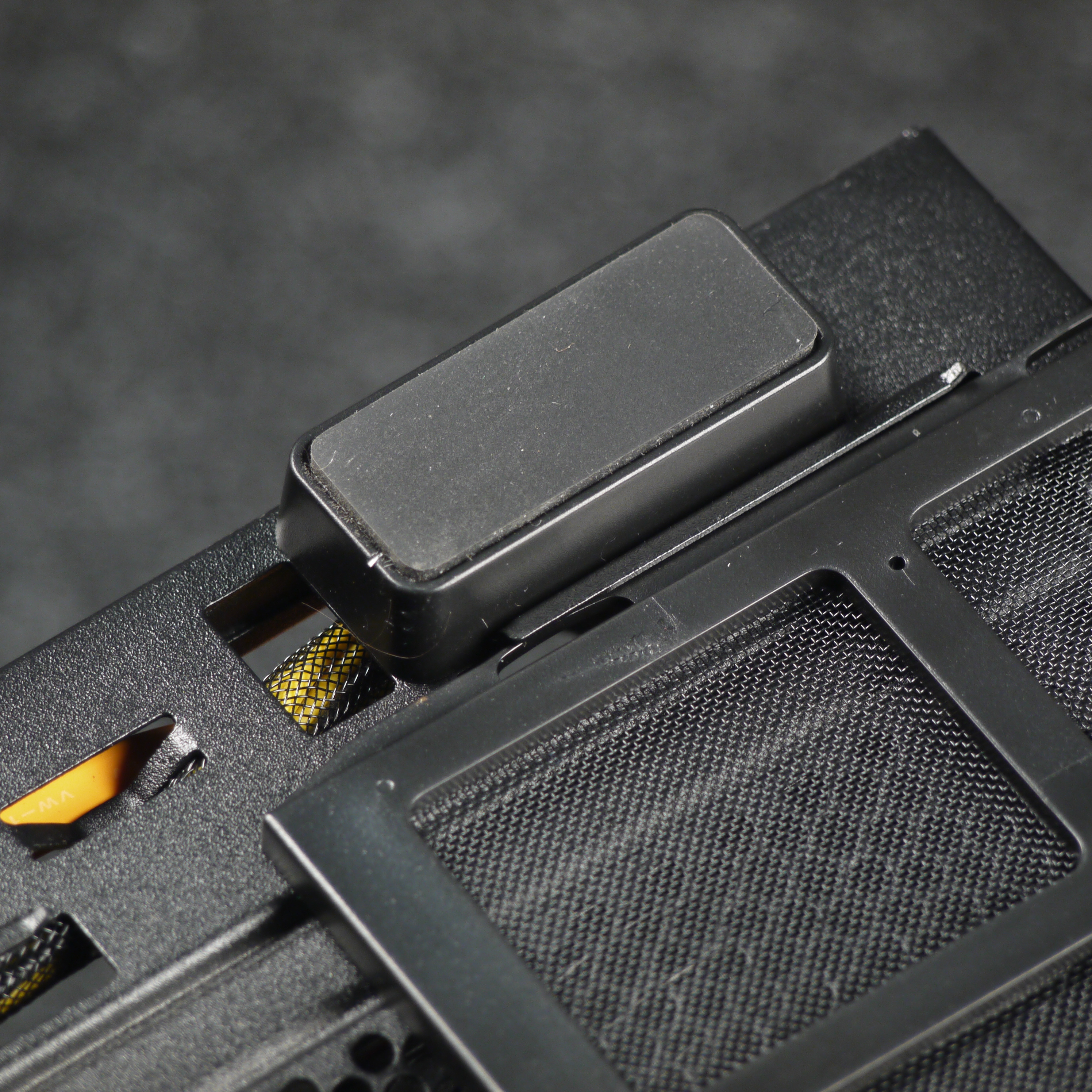

Единственный действительно быстросъемный фильтр установлен под блоком питания, его можно извлечь и поставить на место без необходимости класть корпус на бок.

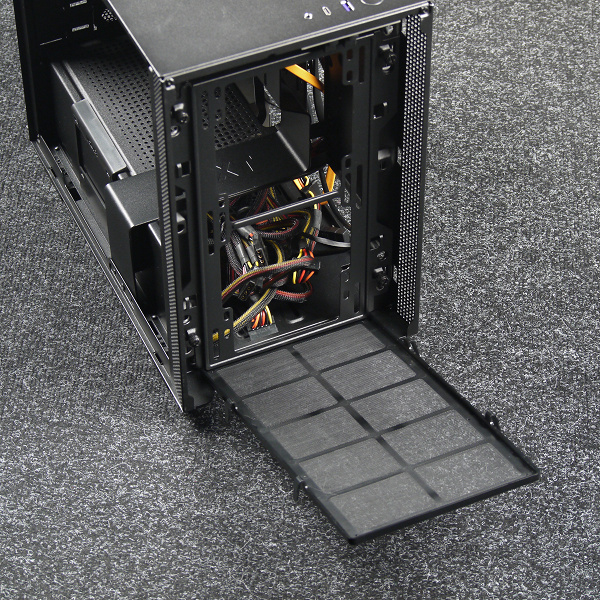

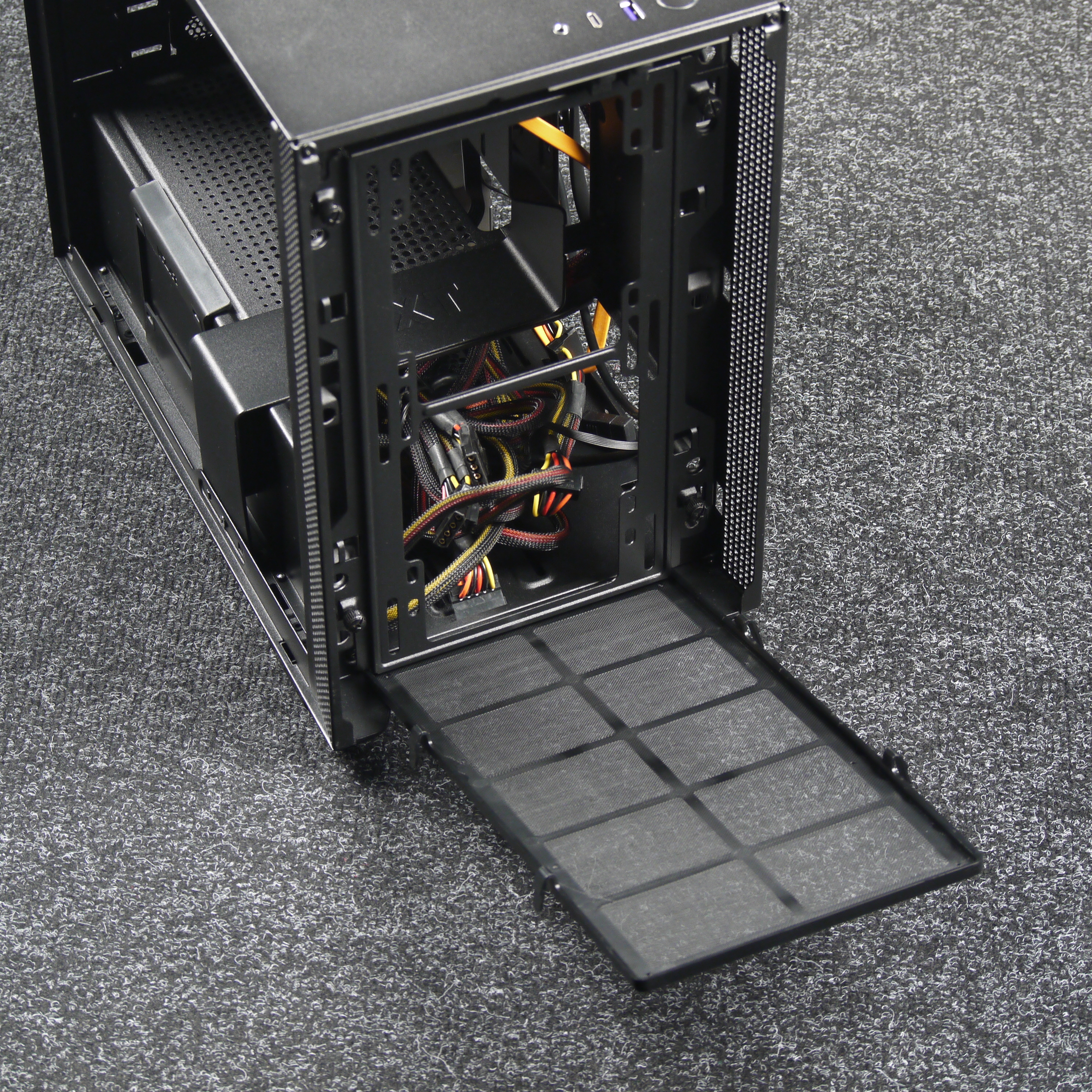

Другой фильтр установлен под передней панелью, фиксируется он при помощи распорных элементов. Установленный фильтр достаточно надежно удерживается на своем месте, но вот правильно установить его не всегда получается с первого раза.

Защита от проникновения пыли в корпус реализована здесь на достаточно хорошем уровне, если не считать отсутствия верхнего фильтра. Правда, и тут производитель постарался минимизировать проникновение пыли, установив сверху вытяжной вентилятор. С точки зрения удобства эксплуатации, некоторого нарекания заслуживает передний фильтр, которым не очень удобно манипулировать.

Конструкция

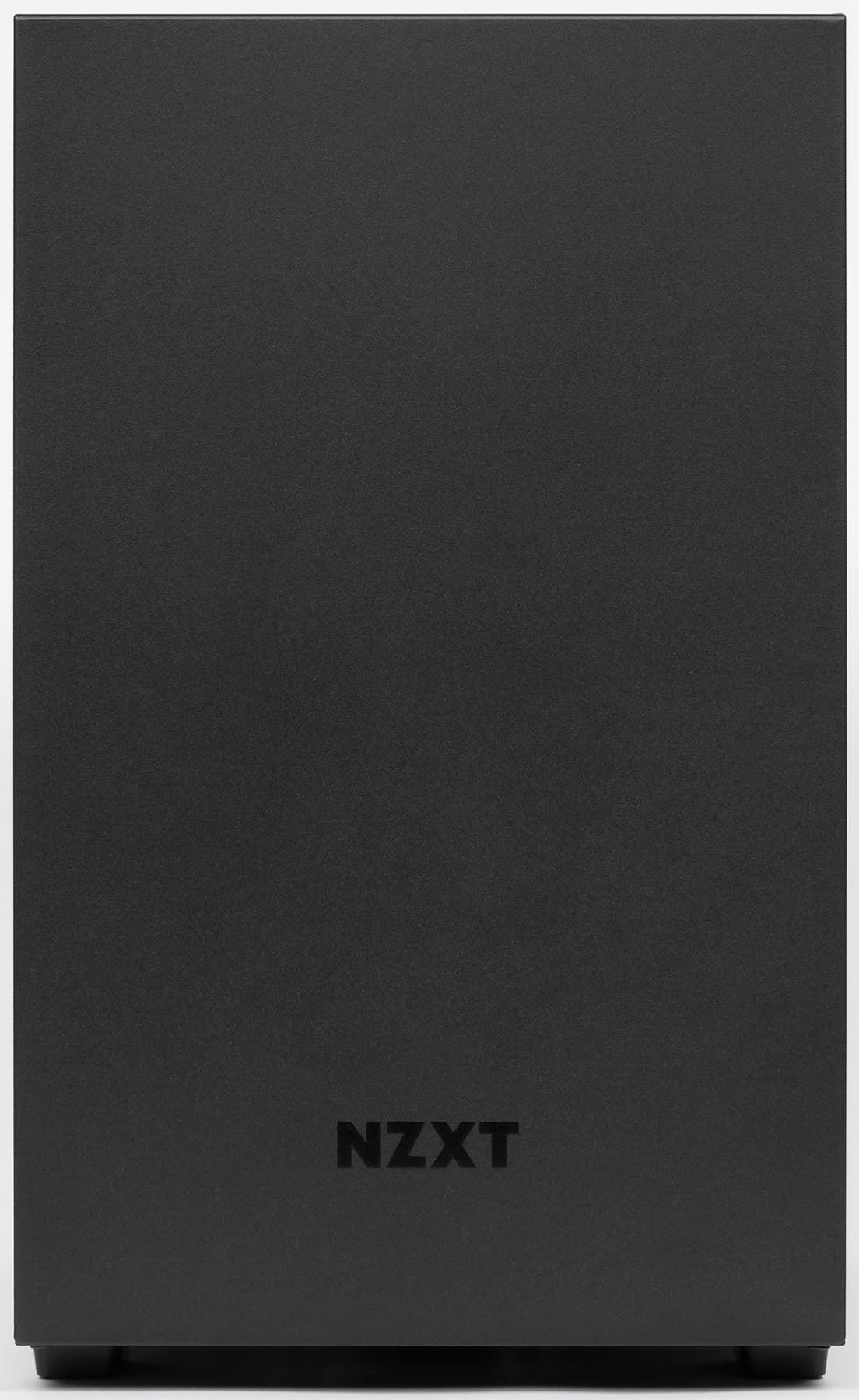

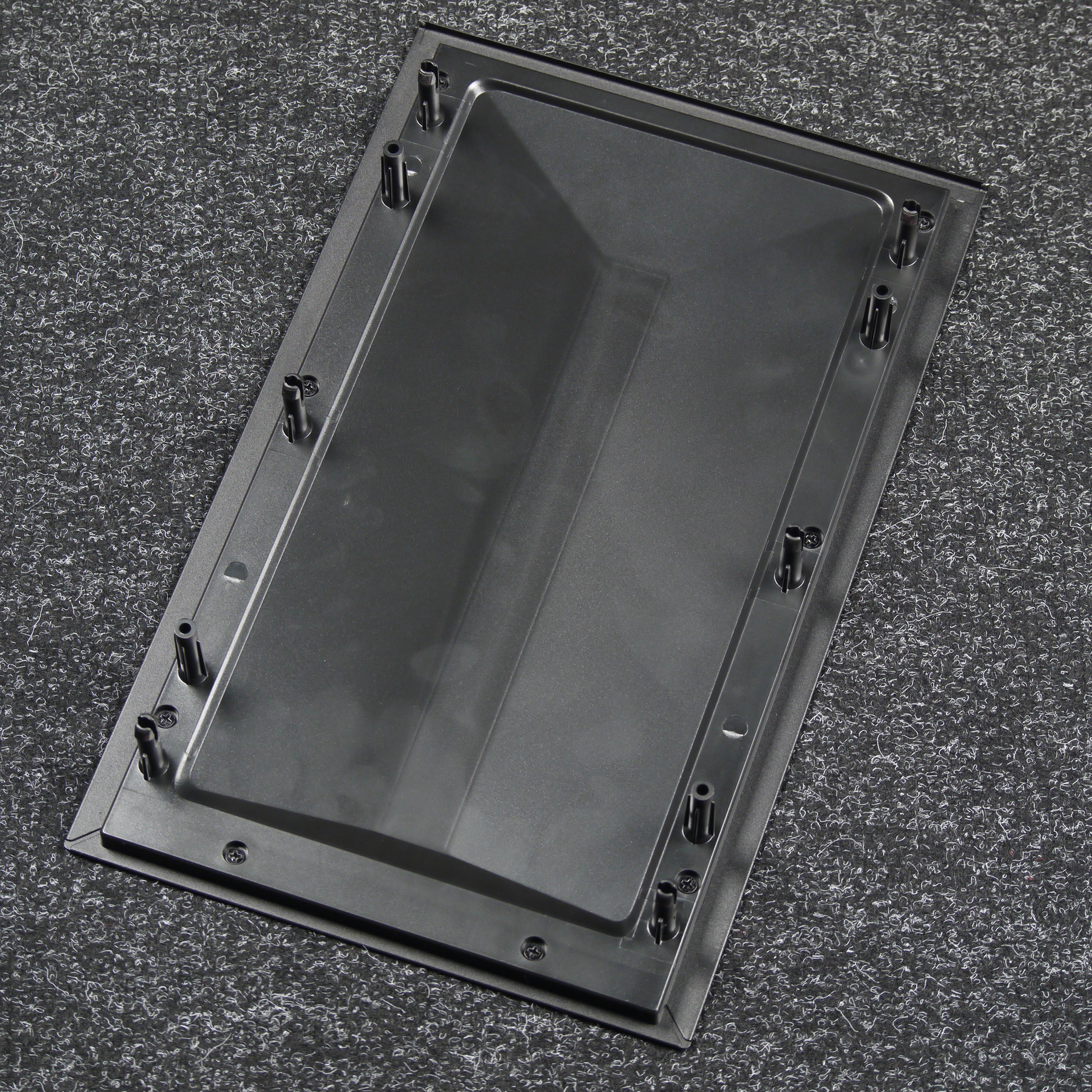

Передняя панель составная: поверх пластикового основания размещена декоративная панель из стали.



Левая стенка тут стеклянная с монтажной рамкой с внутренней стороны и фиксацией одним винтом.



Правая стенка целиком стальная с П-образной вальцовкой сверху и снизу, фиксируется она двумя винтами.



Винты используются с накатной головкой и противосъемной нарезкой (невыпадающие).

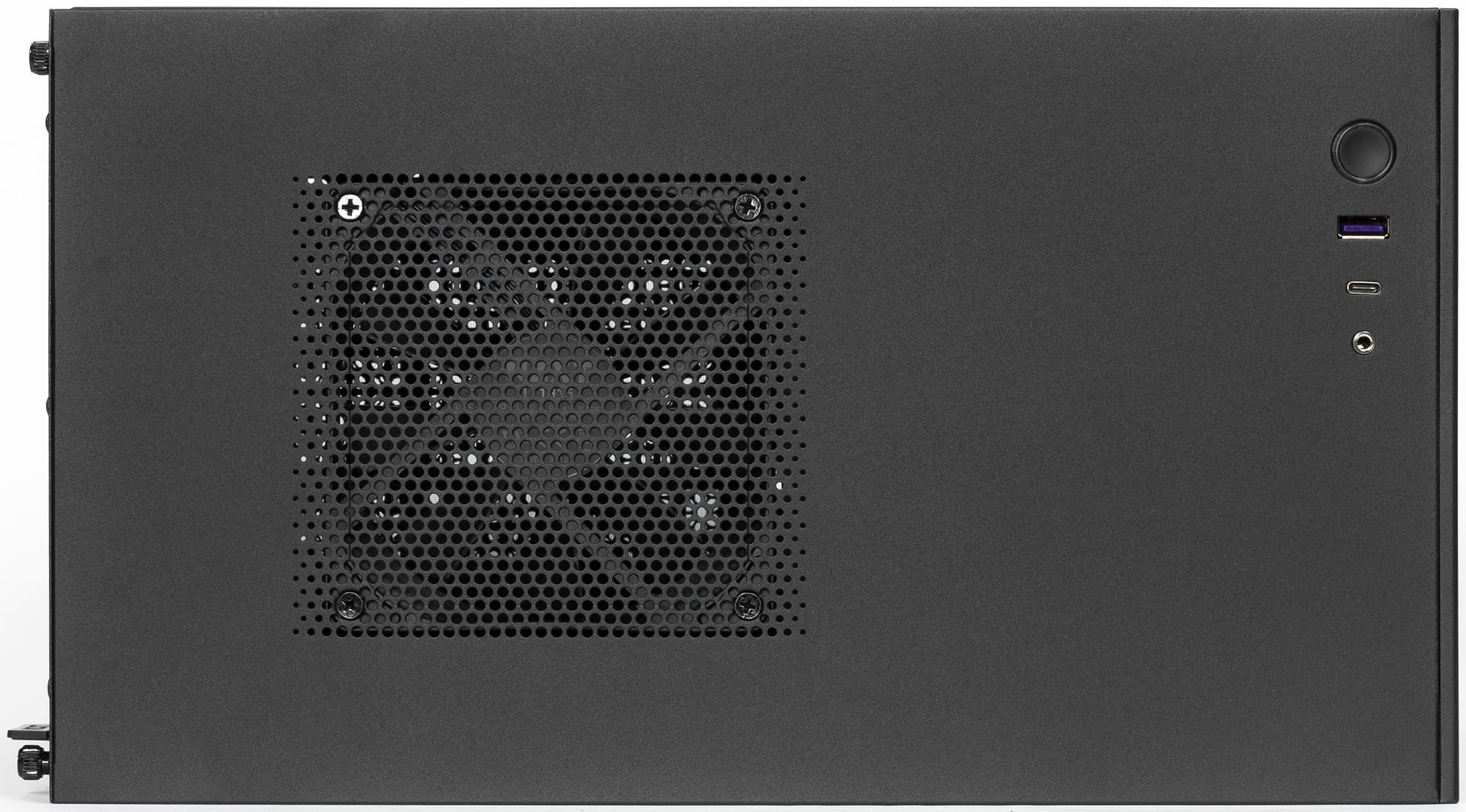

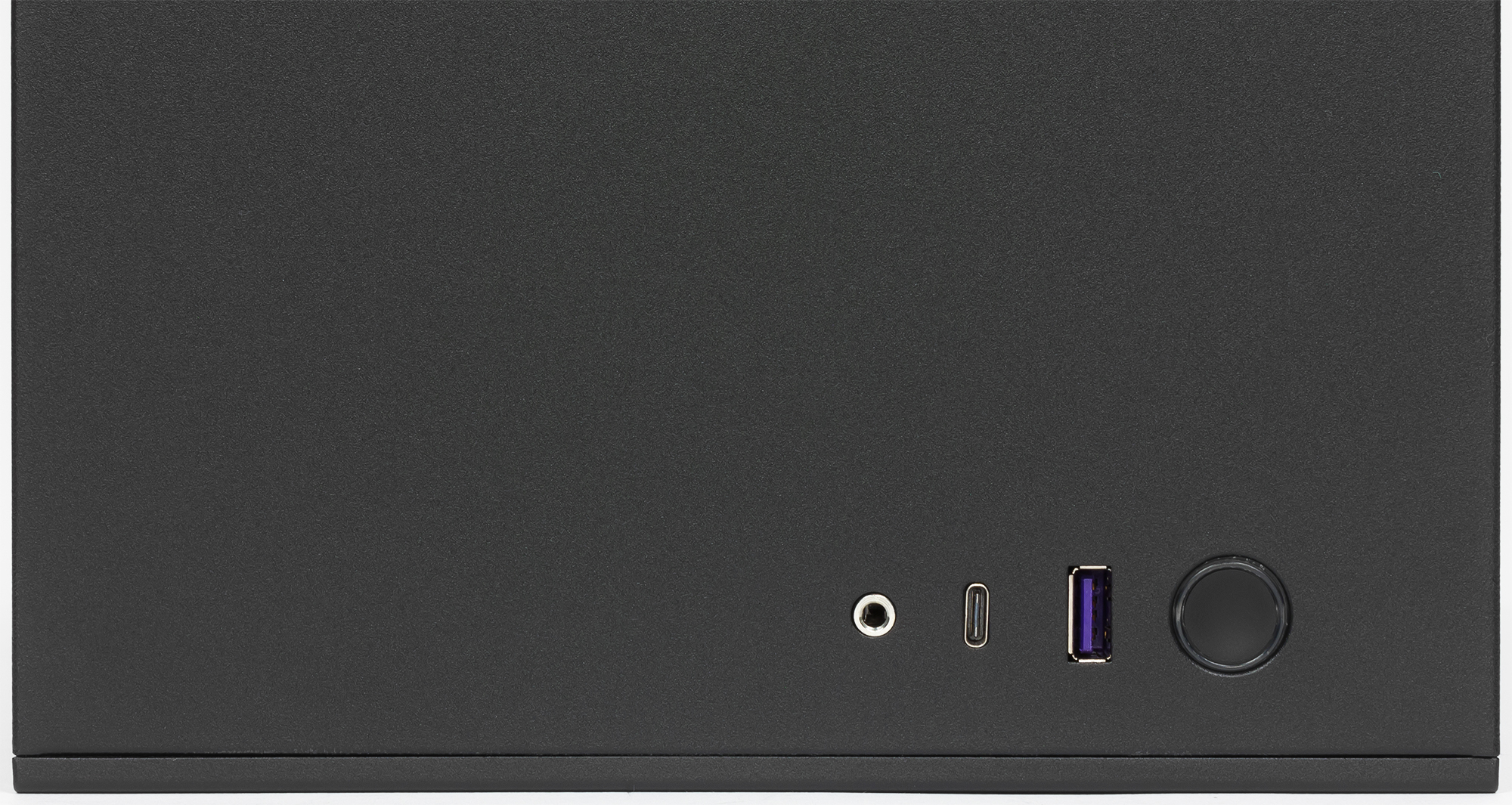

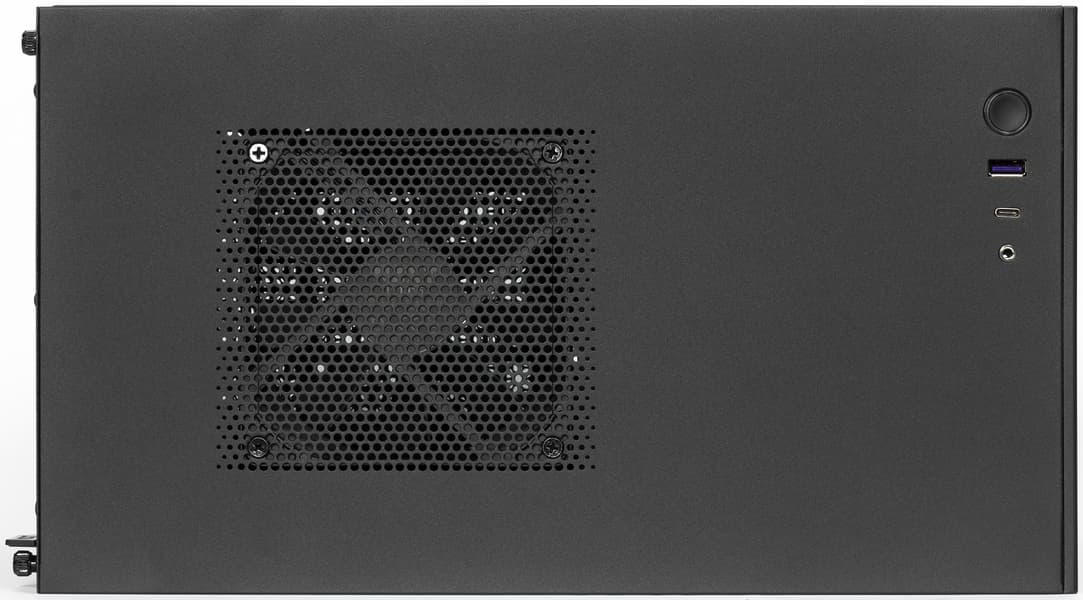

Кнопка включения и порты ввода/вывода находятся на верхней стенке в передней части корпуса. В их состав входят один USB 3.1 Gen 1 (USB 3.0), один USB 3.1 Gen 2 (USB 3.1) Type-C и разъем для подключения гарнитуры. Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки маловато.



Кнопки перезагрузки у корпуса не предусмотрено, а кнопка включения имеет круглую форму, малый ход и срабатывает с громким щелчком. Индикатор Power LED встроен в кнопку питания, а индикатор активности жесткого диска выполнен в виде небольшой точки слева. Светятся оба индикатора рассеянным белым светом.



Устанавливается корпус на прямоугольные ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.

Накопители

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 4
Количество накопителей в передней корзине 1×2,5″ или 1×3,5″ (как таковой корзины нет, можно установить один накопитель на дно)
Количество накопителей с лицевой стороны 1×2,5″ (на кожух БП)
Количество накопителей с обратной стороны основания для системной платы 2×2,5″ или 1×3,5″

На посадочное место, расположенное на днище корпуса около передней панели, можно установить отдельный накопитель формата 2,5 или 3,5 дюйма, а также компоненты СВО.

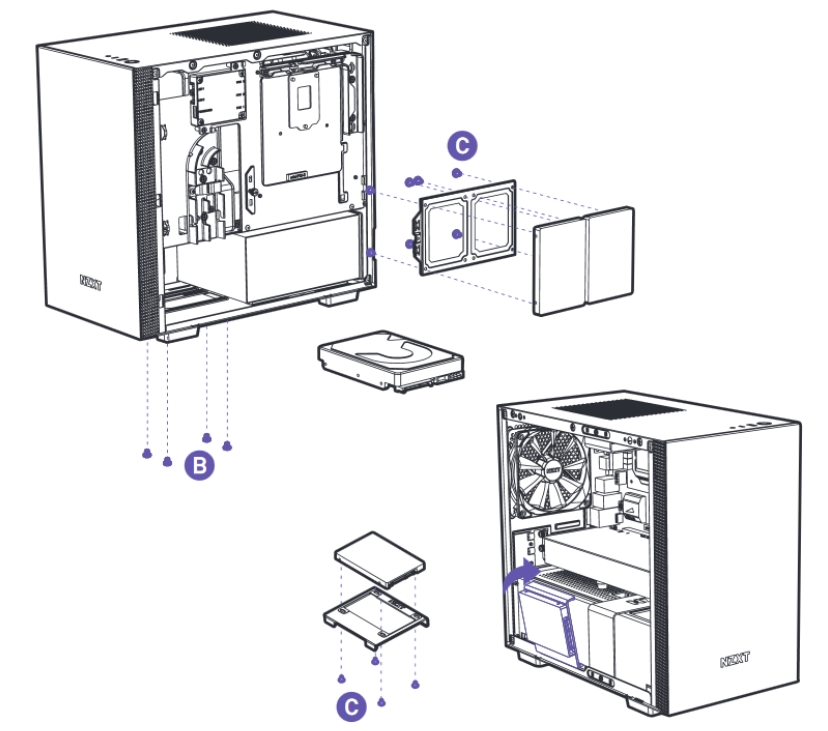

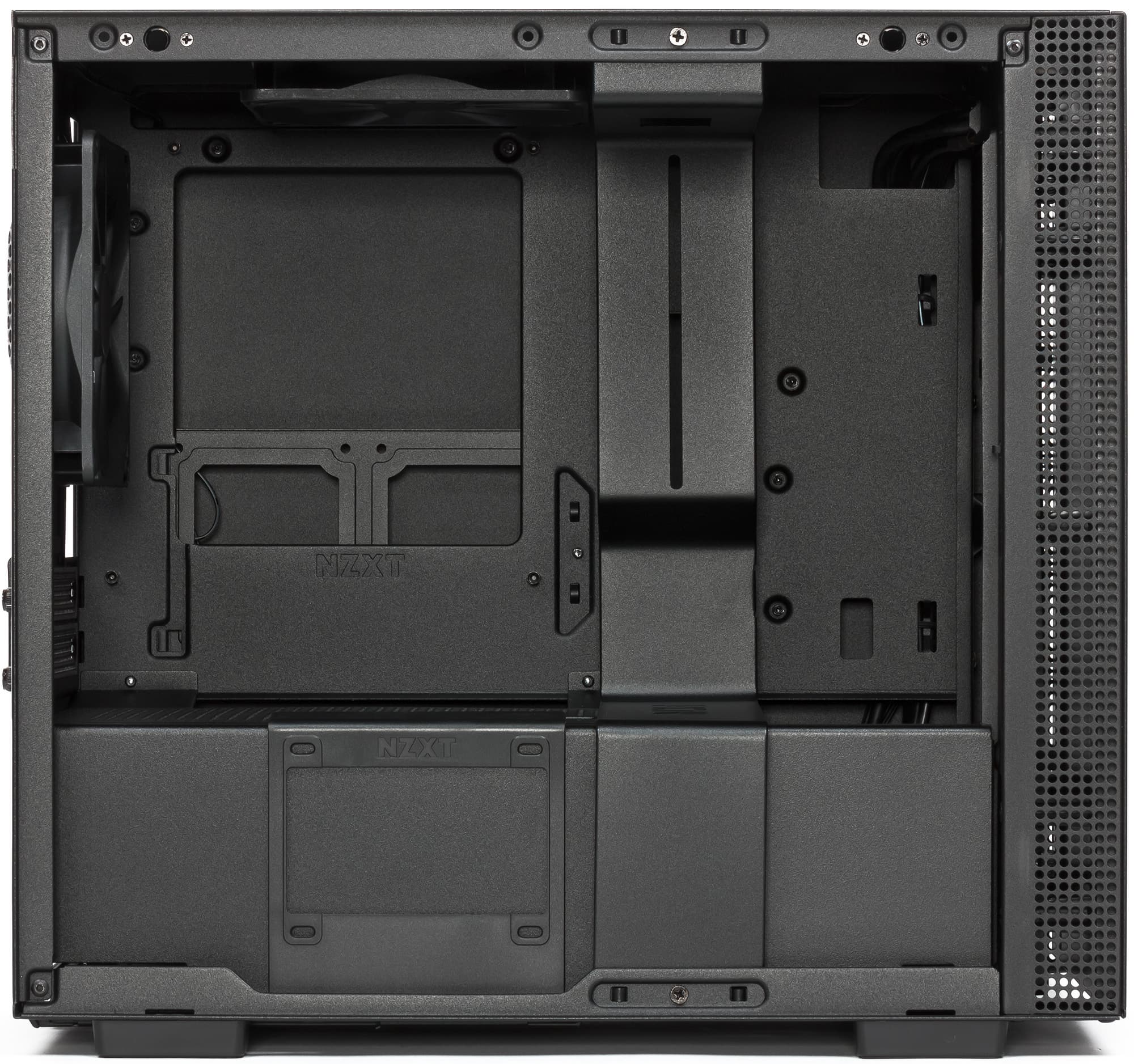

На обратной стороне основания для системной платы предусмотрена съемная монтажная пластина, на которой можно разместить один накопитель формата 3,5 дюйма или два 2,5-дюймовых. Фиксация пластины осуществляется при помощи пазов с лепестками с одной стороны и винта с накатной головкой с другой.

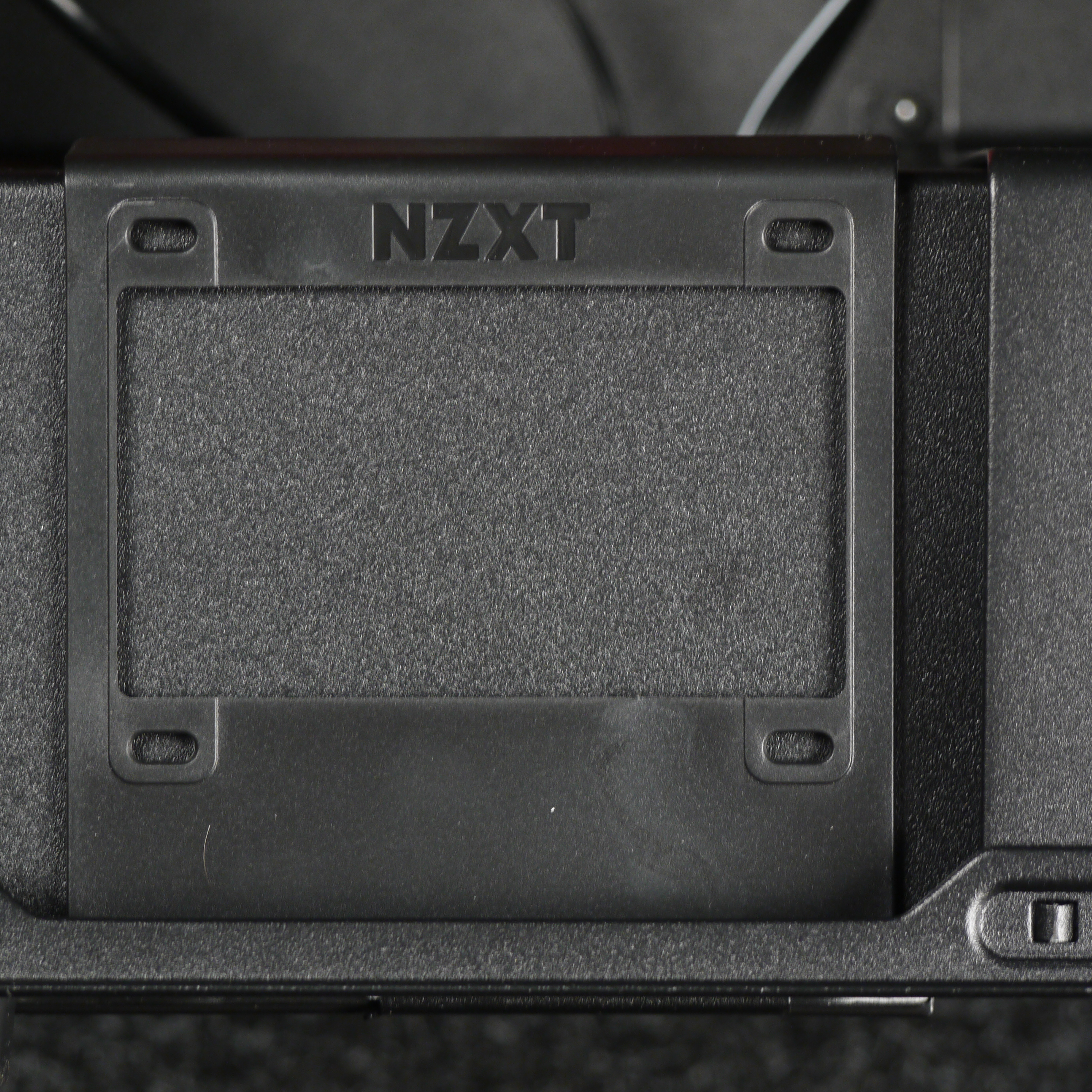

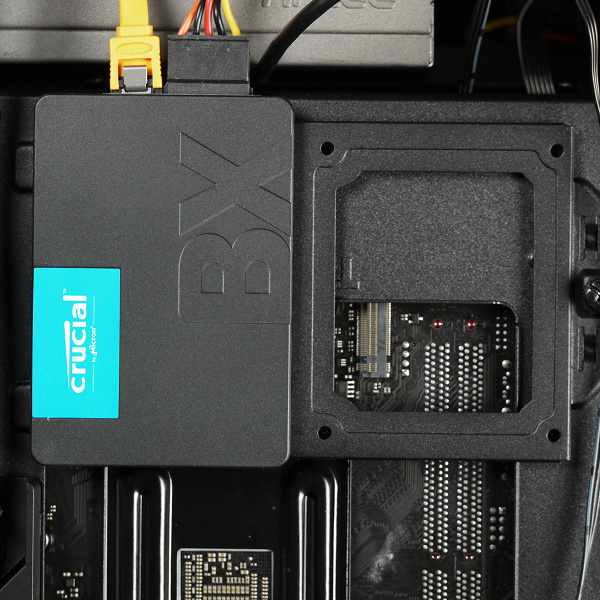

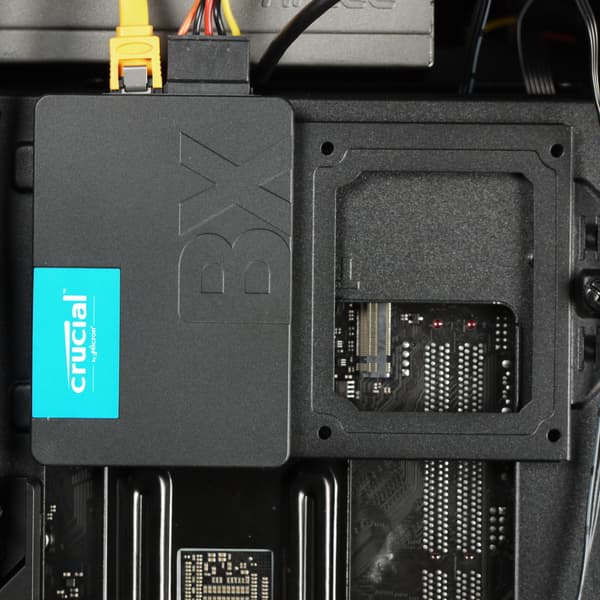

Еще одно место для накопителя формата 2,5 дюйма имеется на кожухе блока питания, где установлена быстросъемная пластиковая рамка.



Всего тут можно установить 4 накопителя формата 2,5 дюйма или 2×3,5″ и 1×2,5″. Нельзя сказать, что это очень много, но для большинства типовых применений этого должно хватить. Хотя спереди не помешала бы стойка хотя бы на пару дисков, так как это, по сути, единственное место, где можно обеспечить обдув накопителей.



Сборка системного блока

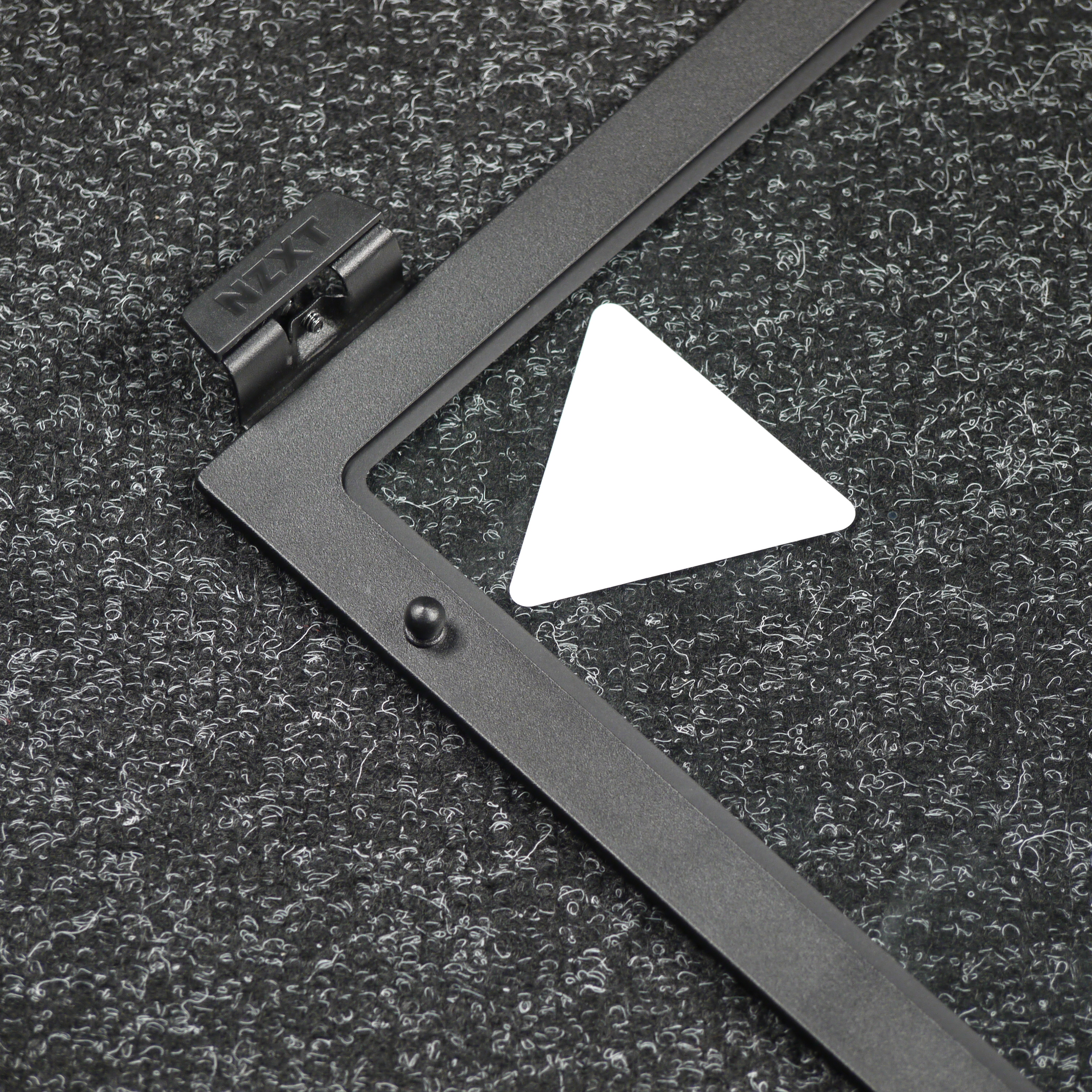

Стенка из закаленного стекла фиксируется при помощи пластиковых распорных элементов и одного винта с накатной головкой, который вкручивается традиционно — в заднюю стенку корпуса. После откручивания винта стенка не отваливается сама собой — для извлечения ее нужно отклонить по вертикали, преодолев усилие распорных элементов.

Вторая боковая стенка крепится более традиционным способом — с помощью двух винтов с накатной головкой. В отличие от более привычной прислонно-сдвижной системы, в данном корпусе правая боковая стенка фиксируется благодаря пазам в передней части корпуса, образующим что-то наподобие дверной петли — это удобное решение. Все три винта имеют противосъемную нарезку, поэтому из своих отверстий не выпадают.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 165
Глубина отсека системной платы 182
Глубина отсека для прокладки проводов 15
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 25
Расстояние от платы до верхней стенки шасси 25
Длина основной видеокарты 265
Длина дополнительной видеокарты
Длина блока питания 170
Ширина системной платы 170

Все стойки для монтажа системной платы заранее проставлены производителем.

БП формата ATX устанавливается с правой стороны и фиксируется при помощи четырех винтов. Корпус предусматривает установку блоков питания не только стандартных, но и увеличенных размеров с длиной корпуса до 311 мм (по заявлению производителя). Однако длиной БП лучше не увлекаться, особенно если на нижнюю монтажную платформу планируется установить диск или помпу СЖО. Мы рекомендуем использовать БП с корпусом длиной не более 160 мм, так как в этом случае останется больше места для укладки неиспользуемых проводов. На месте установки БП имеются прокладки из резиноподобного материала.



В случае БП формата SFX, установку которых также поддерживает данный корпус, источник питания устанавливается через переходную пластину, которая прикручивается на посадочное место аналогично блоку питания формата ATX.

В корпус можно установить процессорный кулер высотой до 165 мм (согласно данным производителя). Расстояние от основания для системной платы до противоположной стенки составляет около 182 мм.



Глубина отсека для прокладки проводов составляет около 15 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют, но основное монтажное отверстие прикрыто съемной металлической накладкой, что выглядит в целом весьма достойно.

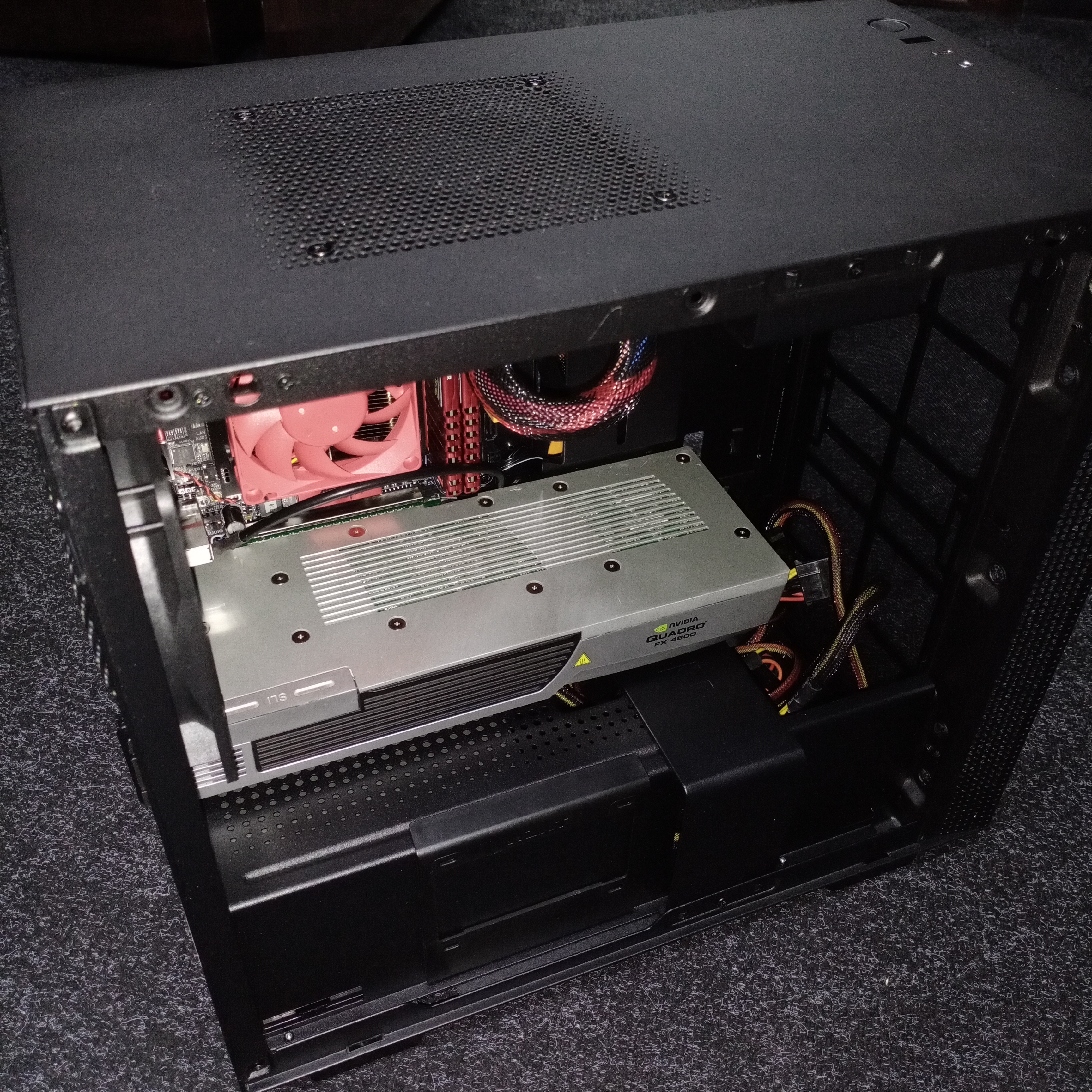

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 325 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. Более реалистичный размер видеокарты — 265 мм. Толщина видеокарты также регламентирована и составляет 44 мм, т. е. двухслотовые видеокарты тут еще умещаются, а более толстые — уже нет.

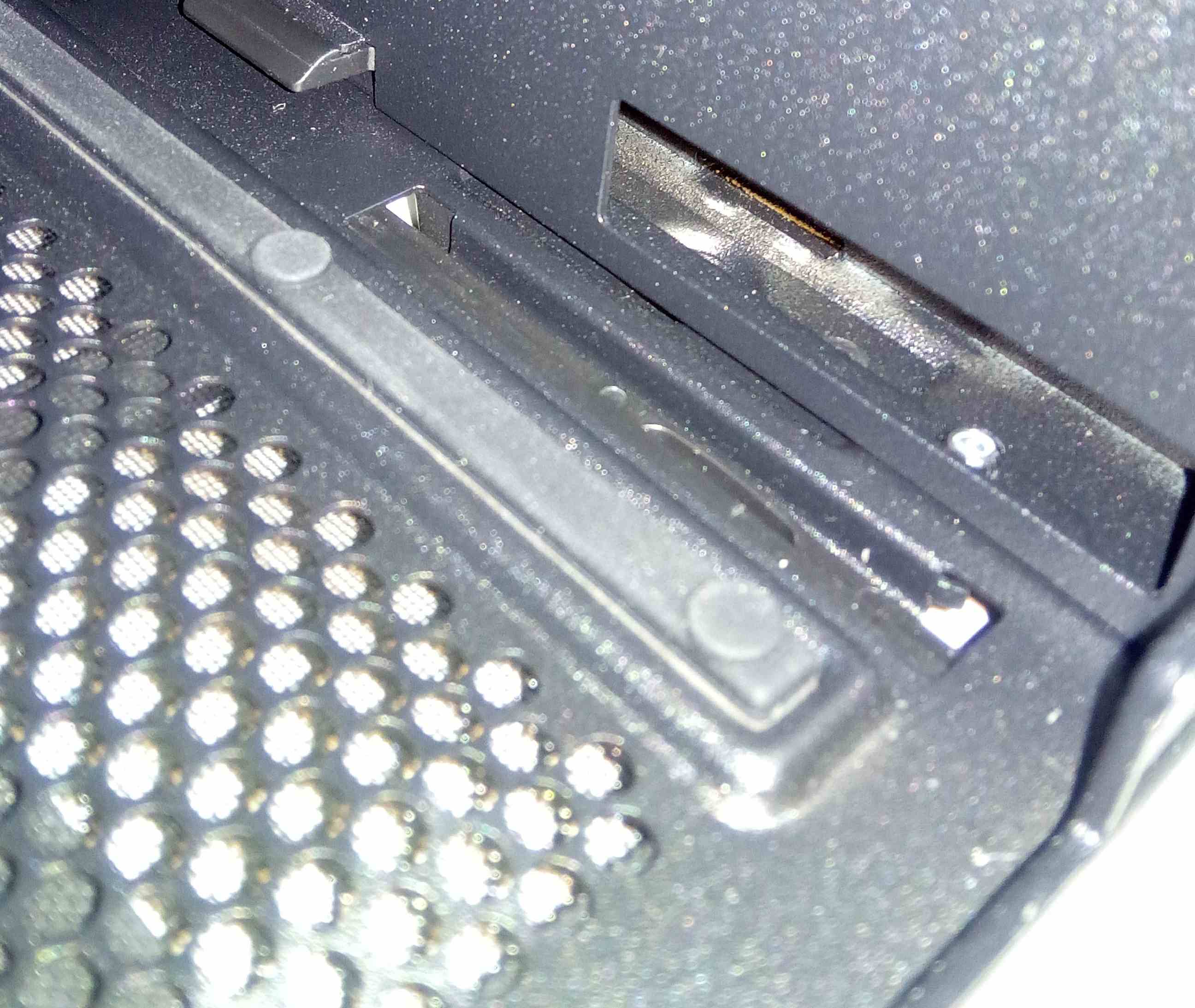

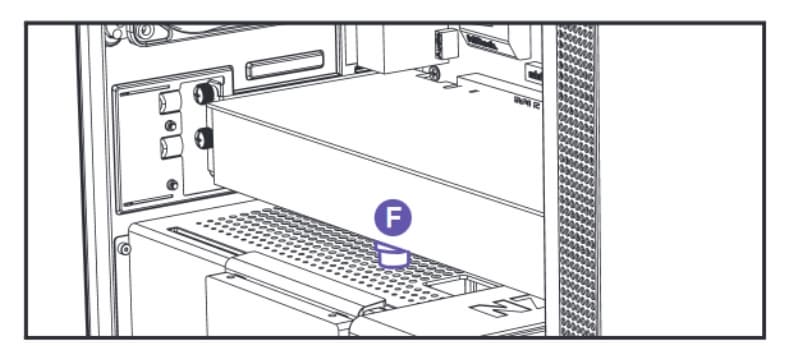

Для установки тяжелых видеокарт в комплекте есть специальная прокладка, устанавливаемая между видеокартой и кожухом БП.

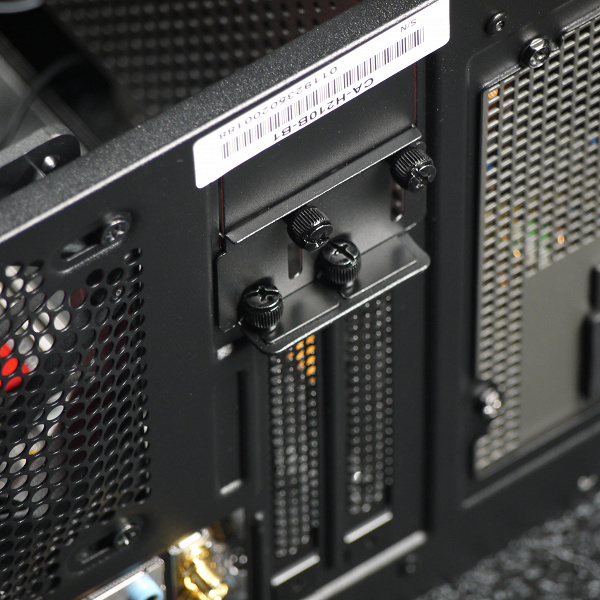

Система фиксации карточек тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией и общей декоративной накладкой, которая фиксируется двумя винтами с накатной головкой. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

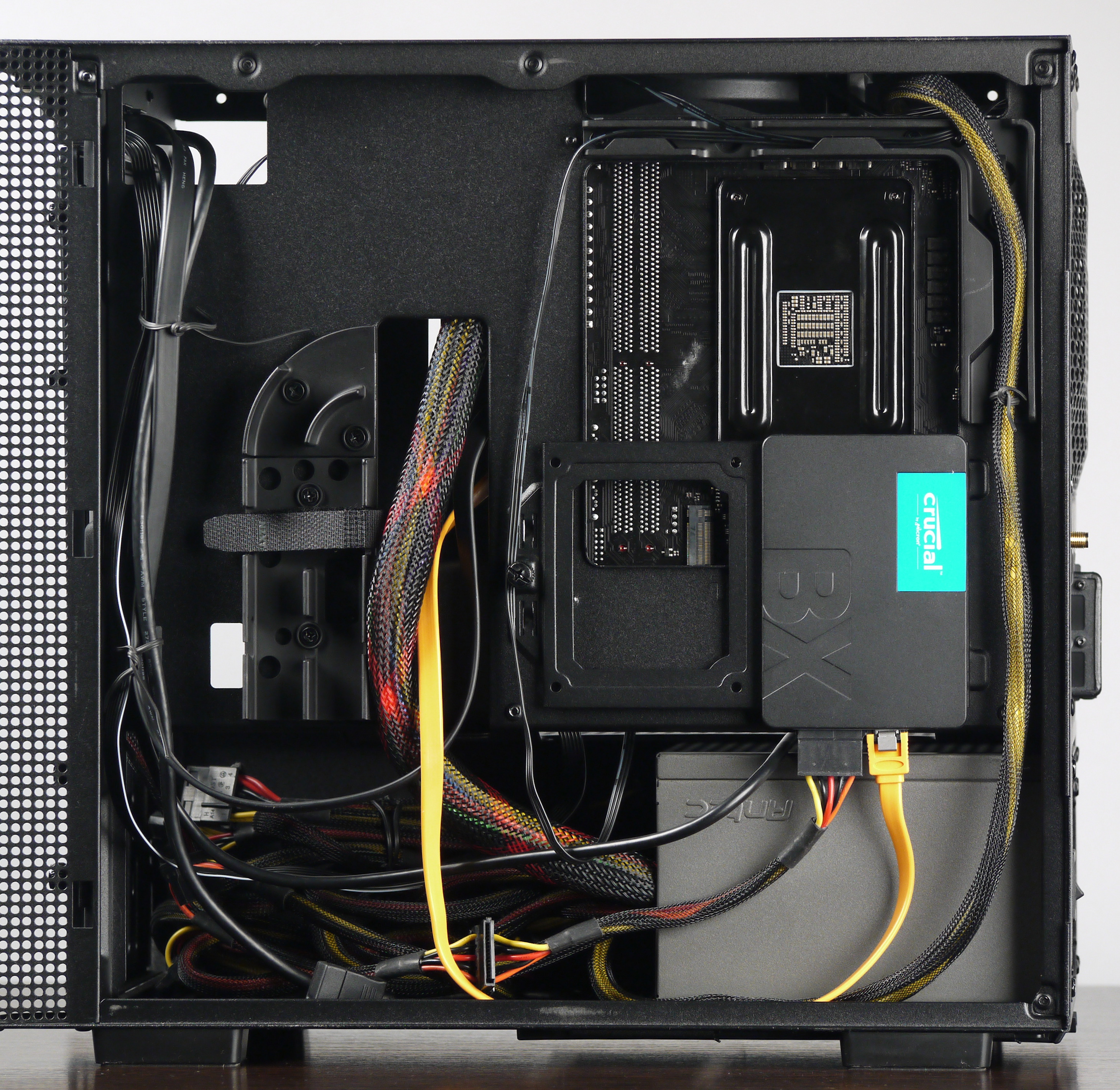

Проектировщики NZXT предусмотрели достаточно удобную систему укладки проводов, которая с правой стороны состоит из пластиковых каналов, направляющих, липучек и тканевых стяжек, а с левой — из прорезей в нужных местах и скрывающей выходящие кабели стальной полосы. Если грамотно подобрать сочетание блока питания (как вариант — дополнительных удлинителей для него) и системной платы, то финальная сборка будет выглядеть максимально лаконично.

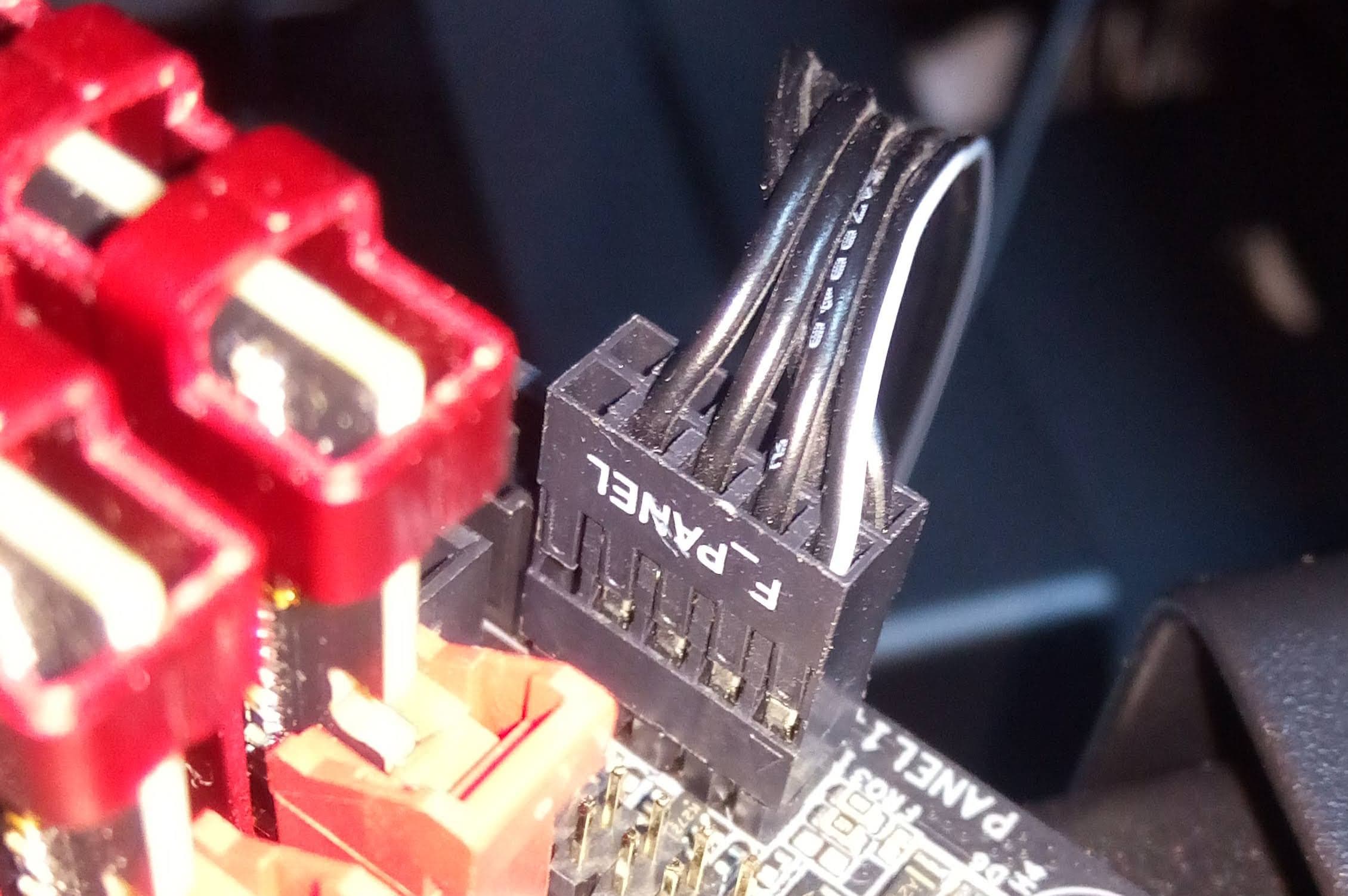

Приятно отметить, что не только порты USB и аудио, но и кнопки и индикаторы с передней панели подключаются к системной плате монолитными колодками (Intel FP): никакого вороха проводов, никаких страданий сборщика. Правда, монолитная колодка может оказаться несовместимой с определенной платой, и на этот случай тут есть переходник, позволяющий подключить любую плату стандартным способом.

Акустическая эргономика

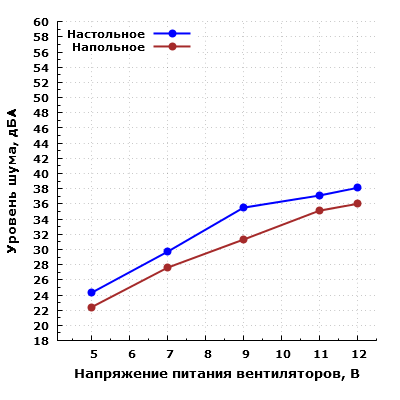

Уровень шума системы охлаждения изменяется от 24,3 до 38,1 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на низком уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29,7 дБА) до повышенного (37,1 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.



При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Итоги

В общем и целом NZXT H210 оставил хорошее впечатление. Шасси, на котором базируется корпус, можно считать среднебюджетным, однако разработчики явно вложили много труда в его доработку, сделав внутреннее устройство удобным для сборщика. С точки зрения эксплуатации возможны определенные претензии к удобству манипулирования пылевыми фильтрами, но они тут по крайней мере есть и имеют качественное исполнение. Явной экономии на материалах мы также не заметили. Дизайн данной модели можно, наверное, назвать аскетичным, но сейчас это скорее достоинство, чем недостаток. Очевидно, что компании нужно сделать еще один шаг в этом направлении и предложить корпус с непрозрачной левой стенкой.
