Seagate NL35 ST3400832NS

400 Гбайт для профессиональных применений
(вариант одной страницей см. здесь)

В этой статье мы начнем знакомиться с накопителями Seagate несколько необычной для этого производителя серии NL35, появившейся на рынке не так давно. При скорости вращения 7200 об./мин., интерфейсе Serial ATA и прочих используемых технологиях и компонентах настольных дисков Seagate линейки Barracuda, жесткие диски серии NL35 предназначены, прежде всего, для профессиональных применений, например, в системах хранения данных или серверах/рабочих станциях при работе в RAID-массивах, то есть имеют повышенный по сравнению с настольными аналогами уровень надежности и иную управляющую микропрограмму. Насколько велики их отличия от традиционных Барракуд, и смогут ли диски NL35 составить в ряде сегментов конкуренцию SCSI-дискам Seagate со скоростью вращения 10 000 об./мин., имеющим на данный момент максимальную емкость лишь 300 Гбайт, мы и постараемся выяснить в данном материале.



Серия Seagate NL35

Серия NL35 изначально задумывалась как продукт, способный заменить младшие SCSI-диски (со скоростью вращения 10 000 об./мин.) в ряде недорогих систем хранения данных с большим процентом последовательных обращений. Но не только вытеснить, но и предложить новую базу для более емких профессиональных хранилищ данных с меньшей удельной стоимостью гигабайта в системах, где характер обращений близок к линейному. Ведь аббревиатура NL подразумевает расшифровку как Near Line. В самом деле, SCSI-диски сейчас имеют максимальную емкость лишь 300 Гбайт, тогда как технологии семитысячников позволяют создавать уже не только 400-гигабайтные, но и 500-гигабайтные модели (а в планах — и 700 Гбайт). К тому же, возможность подключения этих SATA-дисков непосредственно к контроллерам или СХД с новейшим интерфейсом Serial Attached SCSI (SAS) значительно упрощает инфраструктуру СХД и делает создание таких систем более простым и гибким. Остается придать этим дискам надлежащий уровень надежности, сравнимый с таковым для SCSI-дисков, и, возможно, адаптировать их микропрограмму для работы в СХД. И удобная замена сказевикам в недорогих и емких СХД, где не требуется очень высокая скорость случайных обращений и вполне достаточно возможностей интерфейса Serial ATA, готова!

Именно так несколько лет назад поступили Maxtor и Western Digital, выпустив на рынок свои линейки MaXLine и Caviar RE соответственно. Эти диски заслужили хорошую репутацию и переживают уже не одно поколение обновлений. Поэтому продукт Seagate NL35 находится в русле общих тенденций отрасли, хотя поначалу и запоздал немного по сравнению с конкурентами. Впрочем, Seagate сразу выпустила модель NL35 максимальной емкостью 400 Гбайт (позднее добавив туда и 500-гигабайтную), и в этом она смогла (в свое время) опередить Maxtor и WD, поскольку в момент выхода NL35 у Maxtor максимальная емкость MaXLine была лишь 300 Гбайт, а у WD — и того меньше. И лишь в конце 2005 года последние наверстали это своеобразное отставание от Seagate, выпустив модели на 500 и 400 Гбайт соответственно (с ними мы познакомимся в другой раз).

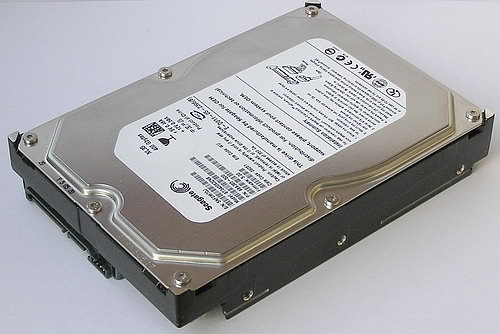

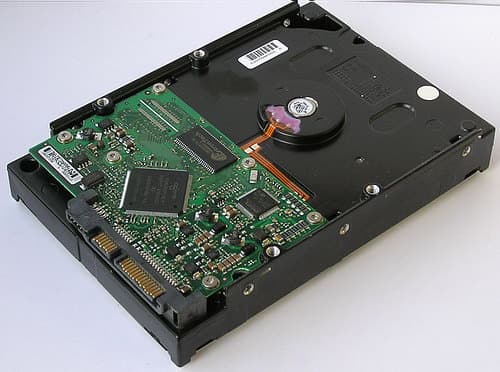

На вид первые появившиеся диски Seagate серии NL35 — это полная копия накопителей серии Barracuda 7200.8.

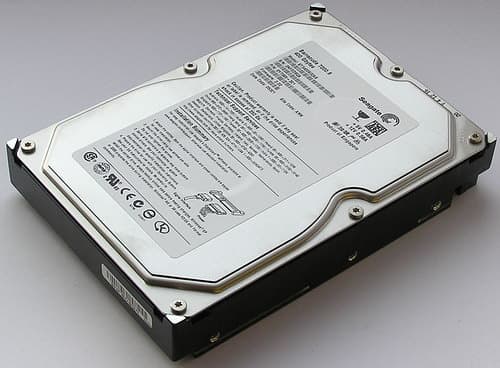

Диски Seagate объемом 400 Гбайт серий Barracuda 7200.8 (вверху) и NL35 (внизу).

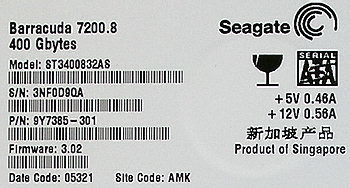

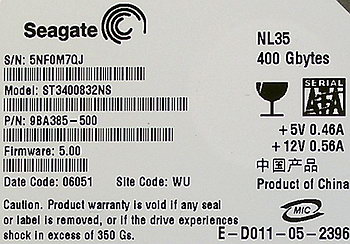

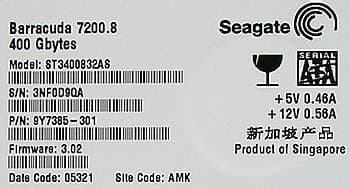

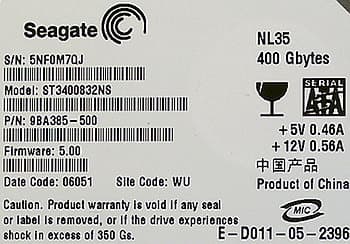

Отличие можно выявить только по маркировке:

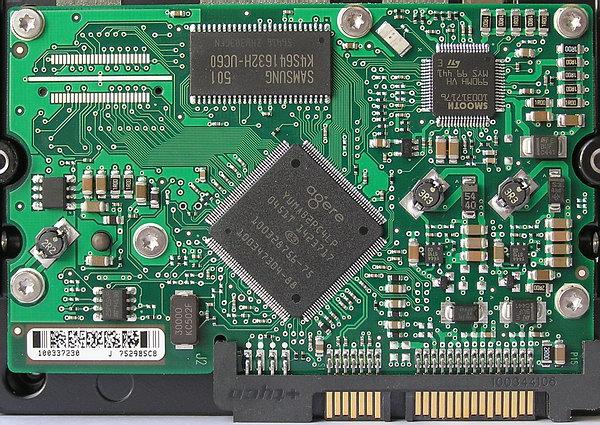

Платы контроллеров накопителей этих двух серий тоже идентичны и заметно отличаются от таковой для дисков серии Barracuda 7200.9, что говорит о том, что серия NL35 (на первом этапе) использует те же компоненты, что и Barracuda 7200.8 (грубо говоря, это один и тот же диск с разным firmware и, возможно, некоторыми компонентами разного происхождения).

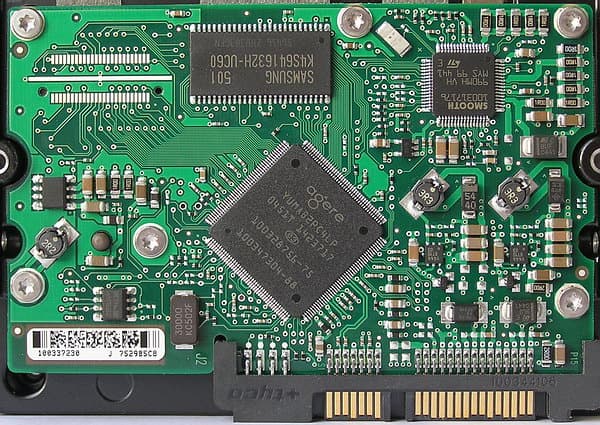

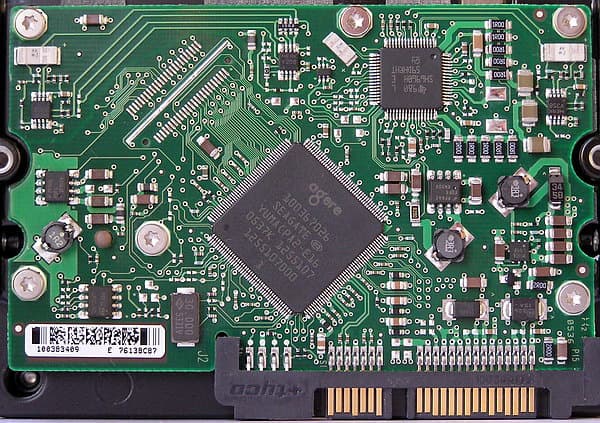

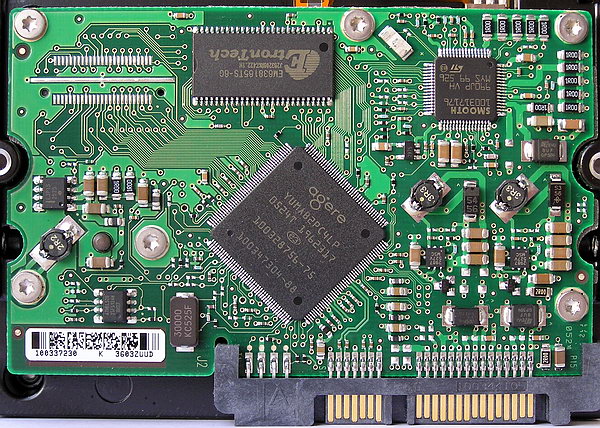

Платы контроллеров старших дисков Seagate серий NL35 (вверху), Barracuda 7200.8 (в центре) и Barracuda 7200.9 (внизу; 500 Гбайт).

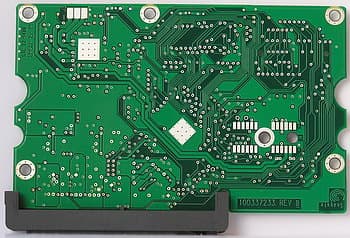

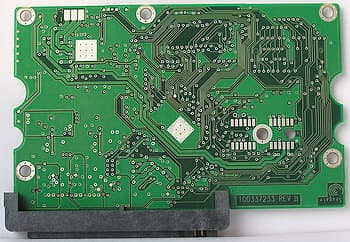

С обратной стороны печатные платы 400-гигабайтных моделей Seagate серий NL35 и Barracuda 7200.8 также идентичны и даже имеют один и тот же номер и ревизию (в левом нижнем углу на фото).



Платы контроллеров дисков Seagate серий NL35 (вверху), Barracuda 7200.8 (внизу) с обратной стороны.

Между платой и корпусом накопителя здесь, как и у Барракуды, имеется прокладка для лучшего теплоотвода и электроизоляции.

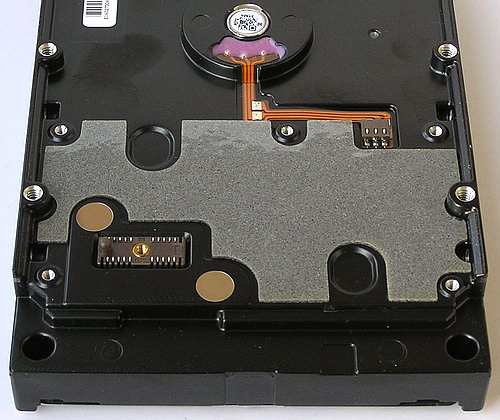

Некоторые компоненты диска под платой.

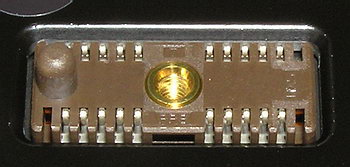

А прижимной игольчатый электрический коннектор банки с платой характерен тем, что именно в него закручивается один из винтов, которыми плата крепится к корпусу диска. Такое соединение обладает более высокой надежностью по сравнению с рядом решений конкурентов.

Основные паспортные характеристики рассматриваемых дисков представлены в таблице 1.

Таблица 1. Основные характеристики жестких дисков Seagate серий NL35, Barracuda 7200.8 и Barracuda 7200.9 с интерфейсом Serial ATA.
СерияNL35Barracuda 7200.8Barracuda 7200.9
МоделиST3500841NS
ST3500641NS
ST3400832NS
ST3400632NS
ST3400833NS
ST3400633NS
ST3250823NS
ST3250623NS
ST3250824NS
ST3250624NS

ST3400832AS
ST3300831AS
ST3250823AS
ST3200826AS
ST3500641AS
ST3400633AS
ST3300622AS
ST3250824AS
ST3200827AS
ST3160812AS
ST3120813AS
Емкость магнитных пластин, Гбайт 133 или 167/125до 133до 167
Емкость моделей, Гбайт500
400
250
400
300
250
200
500
400
300
250
200
160
120
Число головок/пластин8/4 и ниже6/3 и ниже8/4 и ниже
Скорость вращения шпинделя, об./мин. 7200
Размер буфера данных, Мбайт8 или 1688 или 16
Интерфейс SerialATA 1.5Gb/s или SerialATA 3.0Gb/s SerialATA 1.5Gb/s SerialATA 3.0Gb/s
Макс. скорость интерфейса, Мбайт/с 150 или 300150 Мбайт/с300 Мбайт/с
Макс. скорость чтения/записи данных на пластину, Мбит/с 760 (754 для 500 ГБ) 760<867
Среднее время поиска при чтении/записи, мс8 / 98 / 98 (8,2) / 9
MTBF, часов1 млн.
Гарантированное количество старт-стоп циклов50 00050 00050 000
Акустически шум вращения, дБА282825-28
Акустически шум поиска, дБА, Quiet/Normal Seek 29 / 3732 / 37— / 33-37
Ударостойкость в работе (2 мс), G636363
Ударостойкость при хранении (2 мс), G300
(350 для 500 ГБ)
300350 (300)
Температура, С, вкл.(выкл.)+0…60 (-40…+70)
Потребление, ватт, не более, при:
чтение/запись
в покое (idle)
и сне (standby)

12,8 (13 для 500ГБ)
7,2 (10,4 для 500ГБ)
1,2 (0,8 для 500ГБ)

12,8
7,2
1,4

8,2
6,95
0,33
Вес, грамм726 (710 для 500ГБ) 635580-710

Различия в спецификациях этих дисков минимальны. Заявленная плотность записи для 500-гигабайтных моделей NL35 составляет 106350 Мбит на квадратный дюйм, притом что плотность дорожек достигает 134400 TPI, а максимальная линейная плотность записи вдоль дорожки — 790700 BPI (бит на дюйм). Для всех 400- и 250-гигабайтных моделей NL35 эти показатели чуть ниже: 91560 Мбит на кв. дюйм, 120000 TPI и 763000 BPI соответственно. Лишь 500-гигабайтные диски NL35 базируются на дизайне серии Barracuda 7200.9 (Tonka 2), тогда как остальные наследуют технологии, разработанные для ее предшественниц (Tonka 1 и Tonka 1.5). Чтобы легче ориентироваться в поколениях и «параллелях» моделей Seagate серии NL35 с Барракудами, приведу следующую табличку 2, которая заодно описывает и ближайшее будущее дисков этой линейки.

Таблица 2. Поколения серии NL35 и ее аналоги из линейки Barracuda.
Серия
(внутреннее имя)
NL35
Series 7200.1
(Tonka 1)
NL35
Series 7200.2
(Tonka 1.5)
NL35.2
Series 7200.2
(Tonka 2)
NL35.3
Series 7200.3
(Galaxy)
Part Number
(три первых символа)
9BA9BF9BF9BL
Модели ST3400832NS
ST3400632NS
ST3250823NS
ST3250623NS
ST3400833NS
ST3400633NS
ST3250824NS
ST3250624NS
ST3500832NS
ST3500632NS
ST3500841NS
ST3500641NS
ST3700840NS
ST3500830NS
ST3400820NS
Емкость магнитных пластин, Гбайт 133166166175-200
Емкость моделей, Гбайт 400
250
400
250
500 700
500
400
Число головок/пластин6/3 и 4/2 5/3 и 3/28/4 или 6/38/4, 6/3 и 4/2
Размер буфера данных8 или 16 Мбайт8?
Интерфейс SATA 1.5Gb/s SATA 3.0Gb/s
Настольный аналог (внутреннее имя)Barracuda 7200.8
(Tonka 1)
Barracuda 7200.9
(Tonka 1.5)
Barracuda 7200.9
(Tonka 2)
Barracuda 7200.10
(Galaxy)
Part Number
(три первых символа)
9Y79BD9BD9BJ

Кстати, толщина корпуса накопителей серии NL35 составляет стандартные 25,65 мм для моделей емкостью 250 и 400 Гбайт и чуть больше — 26,11 мм — для 500-гигабайтных моделей. Любопытно, что последние оказываются при этом на 16 грамм легче, чем первые (если верить спецификациям на сайте производителя, которые тоже не единодушны).

Накопители серии NL35 обладают весьма малым временем поиска: 8 мс в среднем при чтении, 9 мс в среднем при записи и всего 0,8 мс и 1 мс при переходе между соседними дорожками при чтении и записи соответственно. Акустический шум во время (быстрого) поиска при этом достаточно ощутим (37 дБА), а шум вращения для них находится на среднем по нынешним временам уровне 28 дБА. Зато говорится о лучшей в классе невосприимчивости этих дисков к вращательным вибрациям, что очень полезно для работы дисков в массивах.

Заявленный стартовый ток по шине питания +12В у дисков серии NL35 составляет 2,8-2,9 ампер (время раскрутки/готовности не более 10 секунд), что никак нельзя назвать щадящим режимом нагрузки для блоков питания. Впрочем, потребление в работе у накопителей NL35 является более гуманным, хотя при чтении/записи или активном поиске оно может повышаться до 13 ампер (судя по паспорту).

Интерфейсом Serial ATA 3.0 Гбит/с оснащены следующие модели этой серии: все 500-гигабайтные, две 400-гигабайтные с последней цифрой 3 в номере модели и две 250-гигабайтные с последней цифрой 4 в номере модели (см. также таблицу 2). Остальные диски имеют интерфейс Serial ATA 1.5 Гбит/с, хотя при этом все они поддерживают Native Command Queuing (NCQ, с глубиной очереди до 32 команд). Seagate использует в дисках этой серии буфер объемом как 8 Мбайт (модели ST3xxx8xxNS), так и 16 Мбайт (в моделях ST3xxx6xxNS). Разумеется, эти диски можно подключать к контроллерам и корзинам интерфейса SAS.

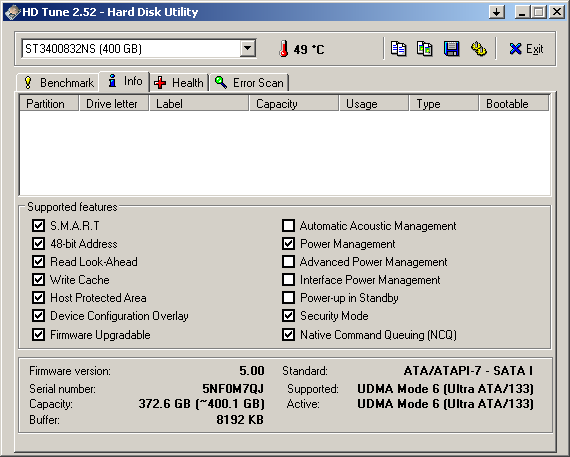

Поскольку в испытанном нами диске ST3400832NS используется прежний контроллер, то очевидно, что скорость интерфейса Serial ATA составляет только 1,5 Гбит/с, хотя NCQ поддерживается.

Данный скриншот также дает представление о том, какие технологии поддерживаются этими накопителями, а какие — нет. Например, не поддерживается (на уровне конечного пользователя) управление акустикой поиска. Впрочем, здесь тоже есть свои нюансы, о которых мы поговорим ниже.

Диски серии NL35 имеют гарантированную наработку на отказ 1 миллион часов при круглосуточной работе 24/7 и значение Annualized Failure Rate (AFR) на уровне 0,34% при комнатной температуре окружающего воздуха. Говорится об оптимизации данных дисков для работы в RAID-массивах и о наличии уникальной технологии Менеджера нагрузки (Workload Management), которая защищает эти диски от экстремально высокой (в пиках) загрузки работой, чтобы соптимизировать их надежность и долговечность. Диски NL35 также поддерживают традиционные для профессиональных накопителей технологии и, например, сотнями таких SATA-накопителей можно управлять в едином SAS-домене. Впрочем, несмотря на свою серверную ориентацию, диски Seagate NL35 не имеют полнофункциональной поддержки в текущей (на момент написания этой статьи) версии программы Seagate SeaTools Enterprise, поэтому для работы с ними (в частности, полной проверки/лечения поверхности) мне пришлось пользоваться DOS-овской версией настольной SeaTools Desktop, как и для дисков линейки Barracuda.

Производитель рекомендует использовать диски серии NL35 для следующих применений:

  • Disk-to-Disk Backup/Recovery Storage
  • Virtual Tape backup/recovery storage
  • Fixed-content storage for image and document management
  • Lower-tiered of regulatory compliance of other reference data
  • Video archiving for security/surveillance and video distribution
  • RAID storage arrays
  • SAN and NAS
  • Enterprise backup and restore systems

Разумеется, Seagate дает пятилетнюю гарантию на накопители этой серии, как и на современные Барракуды.



Участники испытаний

В настоящем сравнении принимает участие диск Seagate NL35 ST3400832NS объемом 400 Гбайт (500-гигабайтные NL35 на наших необъятных просторах пока замечены не были). Прошивка у данного диска имеет версию 5.00. Для сравнения с ним были привлечены два диска того же поколения Seagate Barracuda 7200.8, модель ST3400832AS (то есть формальные близнецы), которые, тем не менее, имеют разные прошивки — 3.01 и 3.02 (последний выпущен с разницей в несколько месяцев относительно первого). Кроме того, в сравнении участвовали еще три диска емкостью по 400 Гбайт (500-гигабайтные — на очереди ;)): Seagate Barracuda 7200.8, аналогичная модель ST3400832A с параллельным интерфейсом (UltraATA/100), и два диска Hitachi серии Deskstar 7K400 с интерфейсами SerialATA и UltraATA (см. обзоры по линкам). А в ряде случаев мы привлекли результаты тестов современных дисков меньшей емкости из некоторых предыдущих обзоров.

Более того, для сравнения мы также привлекли SCSI-накопитель Seagate Cheetah 10K.7 объемом 147 Гбайт, чтобы было понятно, в каких задачах профессиональные диски серии NL35 могут соперничать с близкими к ним по позиционированию SCSI-десятитысячниками, а в каких — нет. Причем, для диска Cheetah 10K.7 мы используем результаты работы в двух принципиально различных режимах сегментации кэш-памяти — Server Mode (default) и Desktop Mode (фиксированное количество сегментов кэш-памяти, равное 32). На графиках ниже случай Desktop Mode мы обозначаем как PerfMode. Чтобы избежать путаницы и упростить анализ и усвоение результаты для всех дисков, как правило, сгруппированы в одном и том же порядке. И заметим, что все диски в этом обзоре имеют буфер 8 Мбайт.



Методика тестирования скоростных показателей

Для тестов жестких дисков с интерфейсом ATA применялся стенд в составе:

  1. Процессор Intel Pentium 4 3.0C
  2. Материнская плата ABIT IC7-G на чипсете i875P
  3. Системная память 2×256 Мбайт DDR400 (тайминги 2.5-3-3-6)
  4. Видеокарта Matrox Millennium G400
  5. Основной жесткий диск Seagate Barracuda SATA V
  6. Блок питания Zalman ZM400A-APF, 400 ватт
  7. Корпус Arbyte YY-W201BK-A

Диски жестко закреплялись на металлическом шасси корпуса системного блока и подключались к контроллерам интерфейса UltraATA/100 и SerialATA 1.0 моста ICH5 на материнской плате. Кроме того, для тестов дисков Seagate в режиме с NCQ дополнительно применялся PCI-контроллер Silicon Image SiI 3124 (на шине PCI32/33), а для диска NL35 на контроллере SiI 3124 были проведены тесты как с включенной (по дефолту) поддержкой NCQ, так и с отключенной поддержкой NCQ.

Испытания проводились под управлением операционной системы MS Windows XP Professional SP1. Винчестеры тестировались как неразмеченными на разделы (в тестах Intel IOmeter, H2Benchw и AIDA32), так и разбивались и форматировались штатными средствами операционной системы в зависимости от вида теста: одним NTFS-разделом максимально возможной емкости для тестов среднего времени доступа и снятия графика скорости чтения в WinBench 99 и двумя равновеликими разделами NTFS или FAT32 для остальных тестов (WinBench Disk WinMark 99, копирования файлов различными паттернами, теста ATTO Disk Benchmark, теста многопотокового чтения/записи Nbench 2.4 и теста быстродействия дисков в программе Adobe Photoshop). Разделы NTFS имели размер в половину объема диска каждый (то есть второй раздел начинался ровно со второй половины диска), а разделы FAT32 имели размер по 32768 Мбайт, причем, первый начинался в начале диска (на самых «быстрых» дорожках), а второй — ровно с середины диска по объему. Размер кластеров NTFS и FAT32 выбирался по умолчанию — 4 и 16 Кбайт соответственно. Для определения физических характеристик дисков (среднего времени доступа, скорости интерфейса и линейной скорости чтения/записи пластин) использовались тесты AIDA32, H2benchw и WinBench 99. Для оценки общей производительности мы используем многочисленные паттерны в Intel Iometer, неплохой тест C'T H2Benchw, работу с диском программы Adobe Photoshop, многопотоковые чтение и запись файлов и общепризнанный WinBench 99 (хотя на последний мы не очень опираемся в выводах, поскольку неоднократно была замечена оптимизация дисков и контроллеров именно под него).



Результаты тестов физических параметров

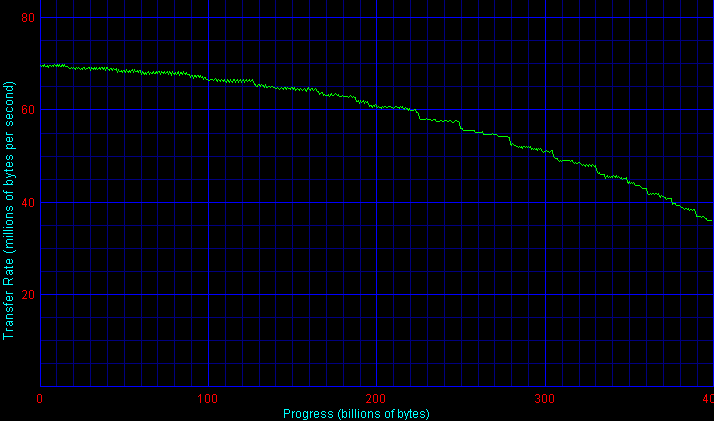

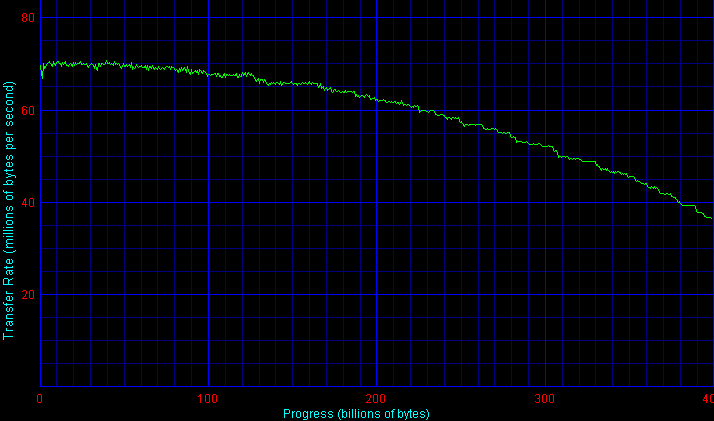

Сначала — графики скорости линейного чтения для дисков (кликните по ним, чтобы посмотреть полные рисунки).

Seagate NL35 ST3400832NS v5.00
Seagate B7200.8 ST3400832AS v3.01
Seagate B7200.8 ST3400832AS v3.02 Seagate B7200.8 ST3400832A v3.01
Hitachi Deskstar 7K500Hitachi Deskstar 7K400
Samsung SP2504C
Hitachi Deskstar T7K250 HDT722525DLA380

Можно видеть, что график для диска ST3400832NS серии NL35 заметно отличается от такового для Барракуды ST3400832AS с прошивкой версии 3.01, однако он поразительно похож на график такой же Баракуды ST3400832AS с прошивкой 3.02. Отличие от последнего заключается только в том, что в первой зоне (первые примерно 100 Гбайт) у NL35 скорость уверенно достигает своего максимума, а у Барракуды этот участок сильно «зашумлен» и явно недобирает в средней скорости. Тогда как по остальным зонам наблюдается практически полное совпадение (лишь самый хвостик графика в конце дисков немного различен). Таким образом, можно заключить, что NL35 действительно повторяет характеристики Barracuda 7200.8, но делает это «более уверенно», с лучшей надежностью что ли. Вместе с тем, раннее поколение этих Барракуд отличается немного меньшей скоростью линейного чтения, что видно из графиков.

Что касается сравнения этих дисков Seagate с ближайшими конкурентами по скорости линейного чтения, то они уступают фактически лишь дискам Samsung с емкостью 250 Гбайт и заметно опережают большинство остальных конкурентов, включая накопители Hitachi серий Deskstar 7K400 и даже 7K500 с T7K250, а также все современные диски WD со скоростью вращения 7200 об./мин. и даже нынешние 500-гигабайтные модели самой Seagate, использующие 4 пластины с невысокой средней плотностью записи. Правда, от SCSI-диска самой Seagate, то есть Cheetah 10K.7, наши герои отличаются явно в худшую сторону, что и неудивительно, принимая во внимание скорость вращения их пластин. Впрочем, даже несмотря на это современная плотность записи, почти вдвое большая, чем у данных SCSI-дисков, позволяет накопителями серии NL35 подобраться вплотную по скорости линейного доступа к Чите 10K.7 и подать определенные надежды на достойную производительность в профессиональных near-line-задачах.

По скорости работы интерфейса Serial ATA неожиданностей нет — диски Seagate демонстрируют вполне достойные показатели, порой даже опережая традиционных лидеров от Hitachi. Занятно, что при отключении NCQ с контроллером SiI 3124 измеряемая в разных программах скорость интерфейса у диска NL35 немного повышается. Видимо, наличие NCQ в данном случае немного мешает достижению оптимальной производительности.

По измеренному среднему времени доступа SATA-диски Seagate демонстрируют в целом неплохие для данного класса накопителей показатели, хотя и уступающие немного таковым у дисков Hitachi. Впрочем, здесь есть свои тонкости, связанные с режимами тихого/медленного и громкого/быстрого поиска у Seagate. Как вы, наверное, помните, Seagate в серии Barracuda 7200.7 поступила следующим образом: у дисков с интерфейсом UltraATA был установлен режим медленного поиска, а у таких же SATA-моделей — режим быстрого поиска. И конечному пользователю это изменить было невозможно. При переходе к серии Barracuda 7200.8 ситуация в целом повторилась (то есть UATA-модели необратимо находятся в режиме медленного поиска), однако для SATA-моделей добавился один нюанс: при работе с активированной NCQ поиск для этих моделей по-прежнему быстр, но если такой накопитель подключить к контроллеру без поддержки NCQ, то микропрограмма диска переводит его в режим медленного поиска! Это наглядно иллюстрируется предыдущей диаграммой. Видимо, таким хитрым способом Seagate решила «на первых порах» привлечь потребителя к использованию NCQ или просто продемонстрировать, что с NCQ ее диски работаю быстрее. ;) Забегая вперед, скажу, что в нынешней серии Barracuda 7200.9 компания «исправилась», и SATA-диски независимо от поддержки NCQ контроллером работают в режиме быстрого поиска (см., например, наш обзор). Впрочем, быстрый и медленный поиск различаются у дисков Seagate в среднем всего на пару миллисекунд, что для настольных и near-line-приложений практически несущественно и может проявиться только в серьезных серверных задачах с большим процентом случайных обращений, для которых наши neal-line-герои NL35 вовсе не предназначены, несмотря на свой «профессионализм».

Об эффективности работы алгоритмов отложенной записи firmware диска и кэширования записываемых данных в буфере диска можно попытаться судить по тому, как падает среднее, измеренное операционной системой, время доступа при записи относительно чтения при включенном write-back кэшировании накопителя. Для этого мы используем результаты тестов C'T H2benchW и IOmeter.

Особых неожиданностей и здесь не наблюдается, хотя можно отметить, что firmware у NL35 немного более эффективно для кэширования случайных обращений при записи, чем у своего настольного аналога Cuda 7200.8 с интерфейсом Serial ATA. Стоит также отметить, что при переходе от прошивки 3.01 к 3.02 у последней кэширование случайной записи немного улучшилось. Хотя в целом здесь дискам Seagate далеко до ряда конкурентов, например, от Hitachi и Maxtor. Да и SCSI-диск Seagate работает в этом тесте явно лучше остальных участников этого обзора.

Результаты аналогичного сравнения при помощи теста IOmeter подтверждают сделанные ранее выводы.

Другим показательным тестом «внутреннего устройства» и эффективности firmware дисков является тест на скорость чтения и записи файлов различного объема блоками разного размера — от 512 байт до 1 Мбайт. Для этого мы используем тест ATTO Disk Benchmark. На скриншотах ниже показаны результаты для четырех размеров тестового файла — 128 Кбайт, 1 Мбайт, 4 Мбайт и 32 Мбайт. Если первый и второй, как правило, гарантированно кэшируются буфером диска (причем, кэширование записи и чтения для мегабайтного файла не так однозначно), то последний просто в него «не влезает», а кэширование предпоследнего зависит не только от объема буфера, но и от специфики работы firmware накопителя.

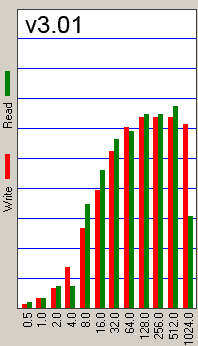

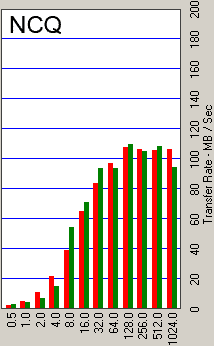

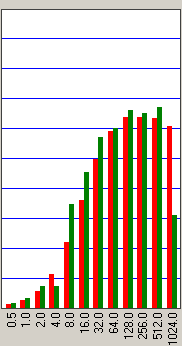

Тестовый файл 128 Кбайт:
ST3400832AS
ST3400832NS
ST3400832NS on SiI 3124

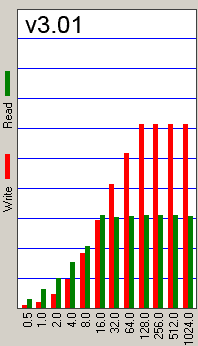

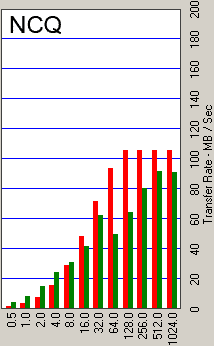

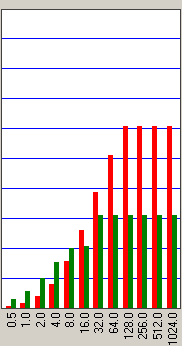

Тестовый файл 1 Мбайт:

ST3400832AS
ST3400832NS
ST3400832NS on SiI 3124

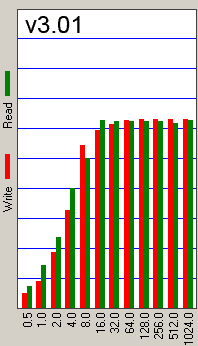

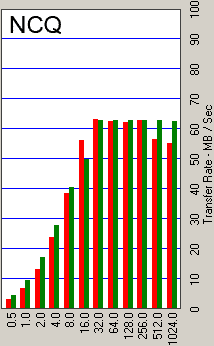

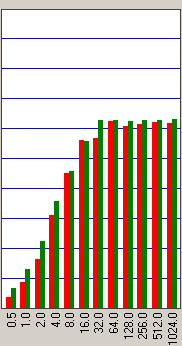

Тестовый файл 4 Мбайт:

ST3400832AS
ST3400832NS
ST3400832NS on SiI 3124

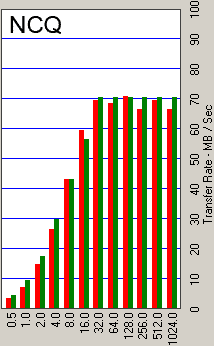

Тестовый файл 32 Мбайт:

ST3400832AS
ST3400832NS
ST3400832NS on SiI 3124

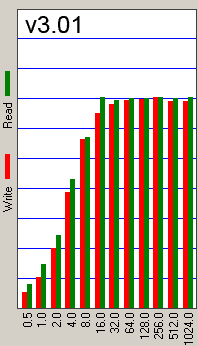

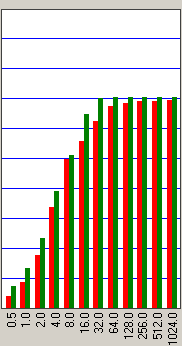

Результаты теста ATTO Disk Benchmark 2.02 для дисков Seagate.

Во-первых, отметим, что при переходе на прошивку 3.02 с версии 3.01 у дисков ST3400832AS слегка ухудшилась скорость при работе блоками малых и средних размеров. Хотя это снижение и не носит существенного характера. В целом, прошивка версии 5.00 у NL35 соответствует по скорости именно версии 3.01 для Барракуды — разницы в кэшировании разных объектов на чтение и запись между этими дисками практически нет. Интересная картина наблюдается при переходе на контроллер SiI 3124: если при отключенной NCQ мы видим большое сходство с результатами на контроллере ICH5R, то при работающей NCQ, с одной стороны, немного падает скорость работы мелкими и средними блоками, но с другой — немного повышается производительность на крупных блоках, хотя сказывается это только на файлах небольшого и среднего размеров.

Теперь перейдем к тестам производительности в приложениях (см. часть 2).




10 апреля 2006 Г.
