Внешний аккумулятор Gmini mPower MPB522 - время заряжать камни

Описание


Поводом для написания этой заметки послужили два обстоятельства, во-первых, мне в подарок, и как можно судить по брендированию, от компании Epson, достался внешний аккумулятор, и, во-вторых, нужно было продолжить тестирование нового двухканального нагрузочного стенда.
Коробочка
Верхняя плоскость коробочки информирует о том, что емкость равняется 5200 мА-ч, ячейки и изготовлены компанией Samsung, а само изделие относится к «каменной» серии. Судя по информации на сайте производителя всего в эту серию входят три аккумулятора, имеющие похожее оформление, но различающиеся размерами и емкостью, а именно есть еще две модель с емкостью 2600 и 7800 мА-ч, последняя даже с двумя выходами для отдачи мощности.
Внутри коробки

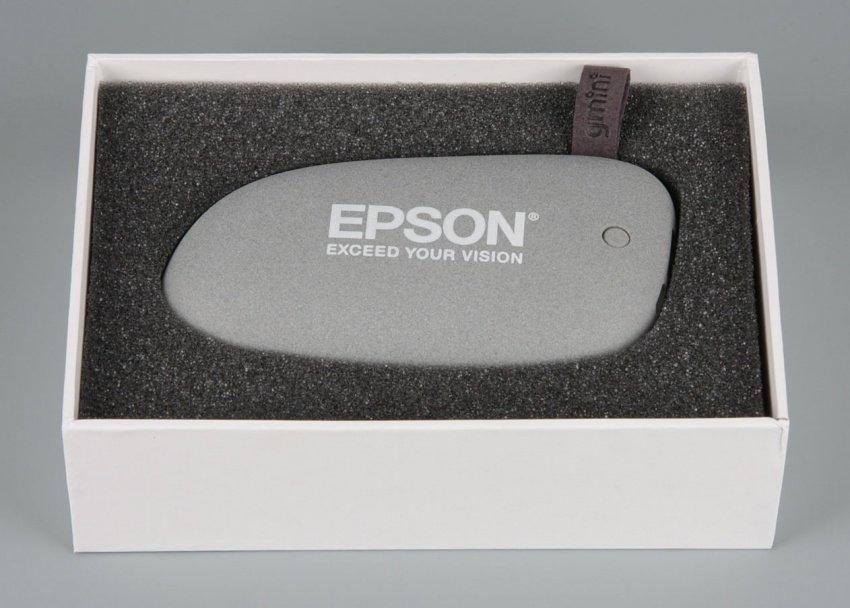

 Внутри коробки в поролоновой защите покоится герой данного повествования.

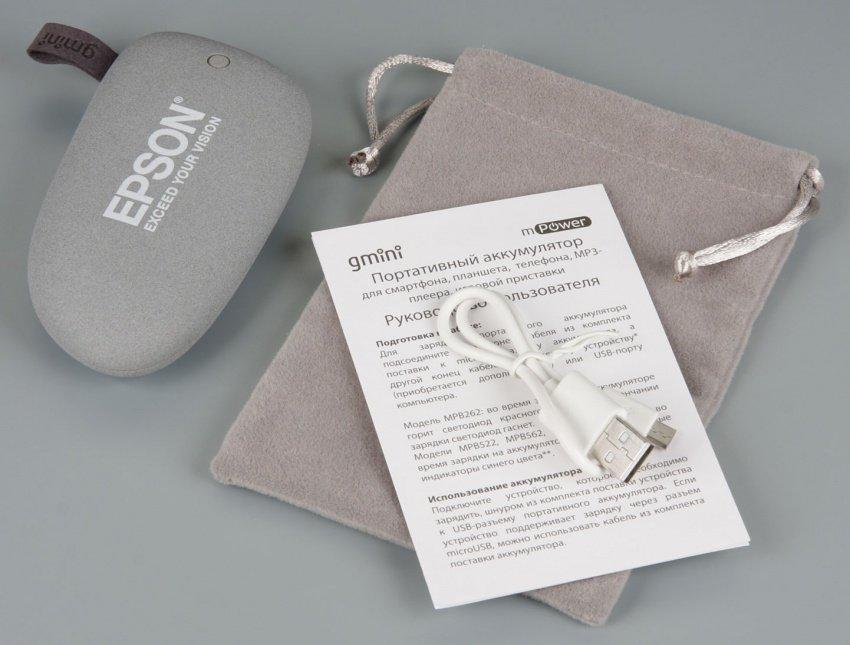

Содержимое коробкиКроме того, на дне коробки мы обнаружили руководство, короткий USB-шнурок и мягкий чехольчик, в который можно поместить как сам аккумулятор, так и шнурок.

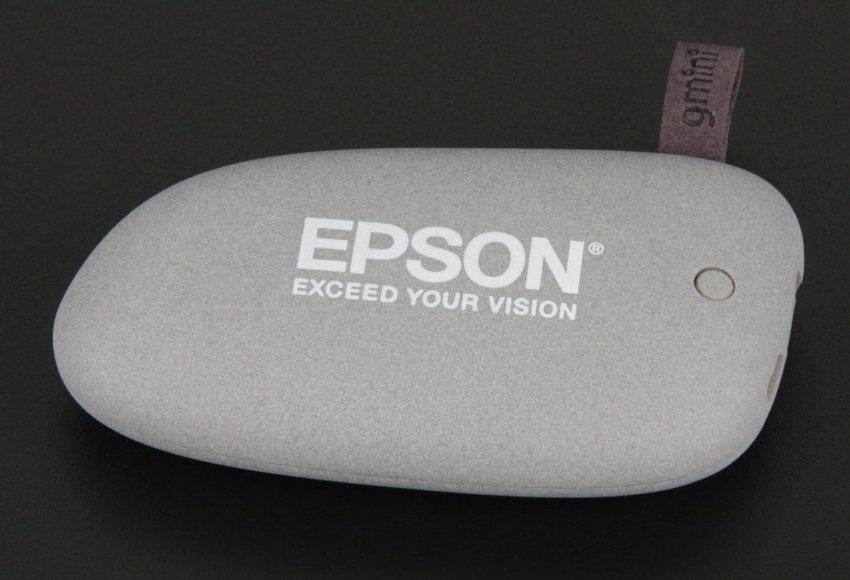

Внешний видПластиковый корпус аккумулятора формой и фактурой поверхности напоминает камешек-гальку. Есть два гнезда — Micro-USB используется для ввода мощности, то есть для зарядки аккумулятора, а полноразмерное гнездо типа A служит для вывода мощности. Небольшая кнопочка включает подачу напряжения на выход, а, если через несколько секунд после включения нагрузка на выходе так и не появится, то аккумулятор автоматически выключится. Вокруг кнопочки расположены четыре синих светодиода, просвечивающие сквозь корпус. По количеству светящихся диодов можно приблизительно судить о текущем уровне заряда аккумулятора, а когда идет процесс зарядки, то один крайний в ряду светодиод мигает. Правда, на ярком свету разглядеть эти индикаторы очень сложно. Зато выглядит почти совсем как галька. Зачем нужна петелька сбоку не совсем понятно, может чтобы было где написать название бренда производителя.

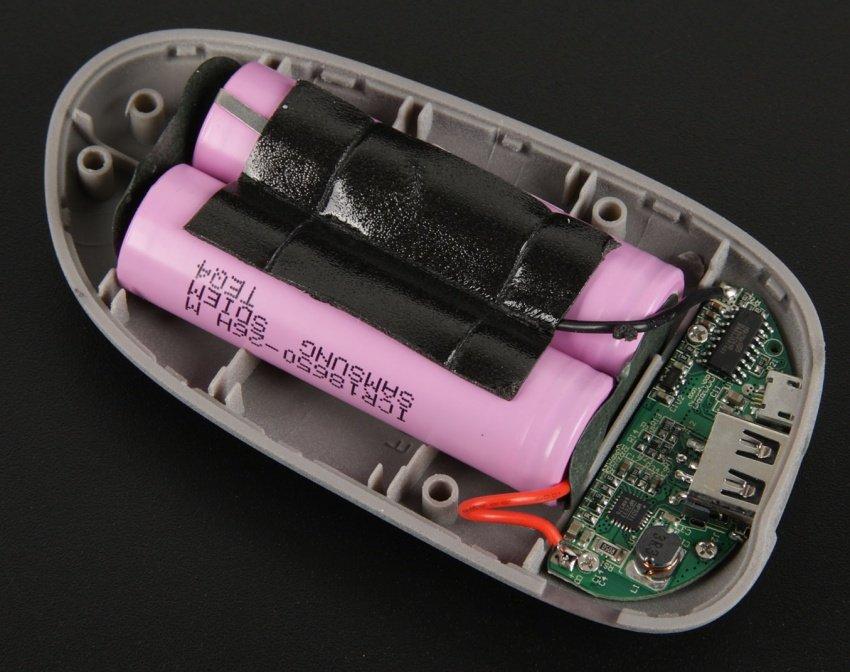

ВнутриВнутри, как было обещано, мы обнаружили две бледно-пурпурные «банки» форм-фактора 18650 производства компании Samsung. Маркировка ячеек — ICR18650-26H — позволила узнать паспортные характеристики. Максимальная емкость такой ячейки составляет 2600 мА-ч при разряде до 2,75 В током в 520 мА. Это при 25 градусах, при морозе в -10 градусов емкость понижается до 50% от первоначальной. После 299 циклов заряда-разряда обещается сохранение емкости на уровне 70% от первоначальной. Встроенной защиты в этих ячейках нет, она, в общем-то, и не нужна, так как за зарядкой и разрядкой следит специализированный контроллер MP2633 от Monolithic Power Systems.

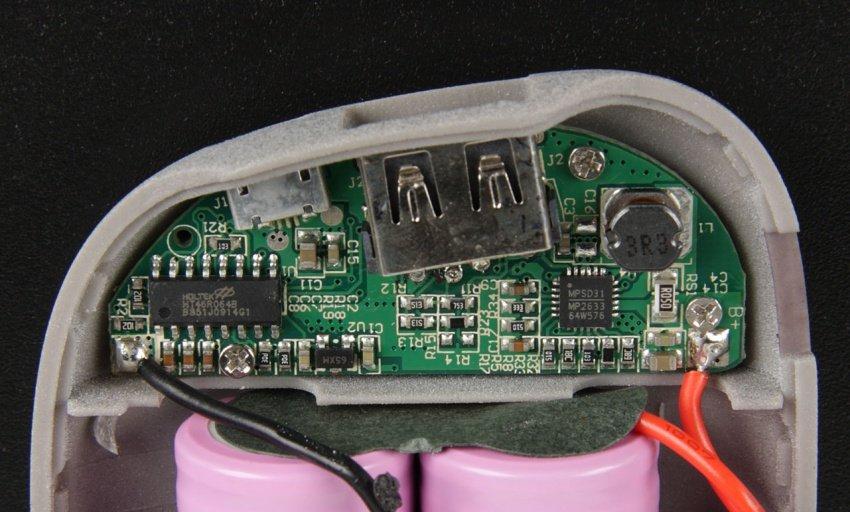

MP2633
Вторая многоножка — это микроконтроллер HT46R064B компании Holtek Semiconductor, обеспечивающий логику работы светодиодов и кнопочки.

Тестирование

На наклейке Gmini mPower MPB522, кроме емкости, указано, что заряжается он от 5 В током в 1 А, а на выходе у него те же 5 В и тоже с током в 1 А (видимо, имеется в виду максимальный ток). Действительно, зарядка от достаточно мощного блока питания идет с током чуть менее 1 А и длится 6 часов. Помня о том, что обычно номинальная емкость указывается для случая разряда относительно небольшими токами, в качестве первого теста мы разрядили полностью заряженный MPB522 током в 520 мА. Этот процесс длился 21822 с, то есть 6 с небольшим часов. На всем протяжении разряда напряжение на выходе составило стабильные 4,96 В. Рассчитанная емкость получилась 15,6 Вт-ч, или 4307 мА-ч (для номинального напряжения на ячейке в 3,63 В) или 83% от заявленной емкости. Это не удивительно, так как указанная производителем емкость в лучшем случае относится к максимальной емкости «банок», и не учитывает потерь на преобразование напряжения, разброс параметров и возможный недозаряд. Впрочем, современные мобильные устройства током в 520 мА не напоить, подавай им 1 А, а то и больше. В следующем заходе аккумулятор был разряжен током в 1А, что заняло 3 с небольшим часа. Прирост мощности на отдачу привел к снижению напряжения на выходе до 4,84 В в начале с падением до 4,35 В в самом конце. График разряда за последние несколько минут приведен ниже:
График разряда - завершение
Для разряда в 1 А емкость составила 4049 мА-ч или 78% от заявленной. Хорошо, со слегка завышенными паспортными характеристиками разобрались, а что же на практике. А на практике все зависит от того, что заряжать. Так разряженный в ноль планшет ARCHOS 101 Helium (с заявленной емкостью аккумулятора 6500 мА-ч) от этой «гальки» зарядился на 47%, и это заняло 3 часа. Тогда как планшет Nexus 7 (2013), у которого аккумулятор 3950 мА-ч, восстановил заряд тоже от 0%, но уже на 100%, полностью высосав внешний аккумулятор. Даже с учетом различия емкости аккумуляторов планшетов, по всей видимости, эффективность цепей заряда у Nexus 7 немного выше.

Выводы

Фактические характеристики внешнего аккумулятора Gmini mPower MPB522 не показывают, что перед нами какой-то уникальный продукт, заметно отличающийся в лучшую сторону от массово представленных на рынке. Поэтому определяющей причиной покупки именно этого устройства будет, скорее, дизайн, не броский, но в меру оригинальный. Пользуясь случаем, автор благодарит компанию Epson за такой полезный подарок.
